Зависимость сечения кабеля и провода от токовых нагрузок и мощности

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум — только 4 ампера, а медный провода 10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей
Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
Сечение токопроводящей жилы, мм.	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

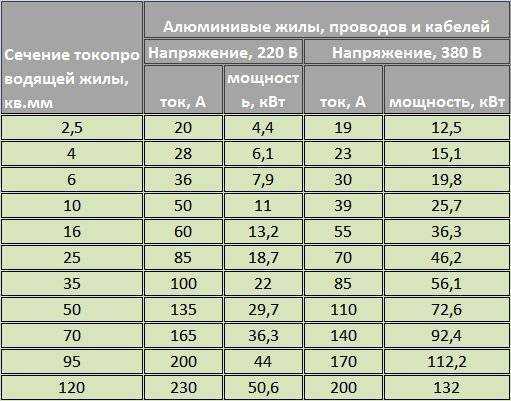

Алюминиевые жилы проводов и кабелей
Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
Сечение токопроводящей жилы, мм.	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
Сечение токопроводящей жилы, мм.	Открыто	Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
Сечение токопроводящей жилы, мм.	Открыто	Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм.	Ток*, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
1,5	23	19		33	19		27
2,5	30	27		44	25		38
4	41	38		55	35		49
6	50	50		70	42		60
10	80	70		105	55		90
16	100	90		135	75		115
25	140	115		175	95		150
35	170	140		210	120		180
50	215	175		265	145		225
70	270	215		320	180		275
95	325	260		385	220		330
120	385	300		445	260		385
150	440	350		505	305		435
185	510	405		570	350		500
240	605	—		—	—		—

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Сечение токопроводящей жилы, мм.	Ток, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
2,5	23	21		34	19		29
4	31	29		42	27		38
6	38	38		55	32		46
10	60	55		80	42		70
16	75	70		105	60		90
25	105	90		135	75		115
35	130	105		160	90		140
50	165	135		205	110		175
70	210	165		245	140		210
95	250	200		295	170		255
120	295	230		340	200		295
150	340	270		390	235		335
185	390	310		440	270		385
240	465	—		—	—		—

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм	Допустимый длительный ток нагрузки для проводов и кабелей, А	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Максимальная мощность однофазной нагрузки при U=220 B	Характеристика примерной однофазной бытовой нагрузки
1,5	19	10	16	4,1	группа освещения и сигнализации
2,5	27	16	20	5,9	розеточные группы и электрические полы
4	38	25	32	8,3	водонагреватели и кондиционеры
6	46	32	40	10,1	электрические плиты и духовые шкафы
10	70	50	63	15,4	вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Сравнение медных и алюминиевых ТПЖ

Силовой кабель используется для передачи переменного тока к конечному потребителю низкого, среднего и высокого напряжения, однако есть отдельные исполнения кабеля, выдерживающие до 330 кВ.

Токопроводящие жилы – сердце кабеля. По сути — это специальная проволока или группа проволок, по которым идет ток. Основные параметры и технические требования к жилам силовых кабелей указаны в ГОСТ 22483-77.

Основные требования к ТПЖ – это низкое электрическое сопротивление, что бы ток мог «свободно», без потери «проходить» по жиле, не нагревая ее.

Существует лишь два материала исполнения жил:

алюминий;
медь.

У каждого есть свои плюсы и минусы.

Алюминий более распространён в металлопрокате и продукции из металла. С его помощью производят не только ТПЖ, но и другие изделия. К примеру, на авиационный алюминий приходится около 75-80% общей массы современного самолёта, а белый салют и подводный факел являются следствием реакции алюминия и магния.

Алюминий экспортируется в различные страны. Однако в 2013-2016 годах произошёл резкий упадок экспортной возможности алюминия, в связи с чем была сделана переориентировка сбыта продукции на внутренний рынок. Поэтому в последующие года металл активно поставлялся в зарубежные страны.

Несмотря на свою распространённость, алюминий не слишком надёжен в качестве проводки. Дело в том, что данный металл имеет специфические характеристики: мягкость и текучесть. Из-за этого места соединений начинают ослабевать, и конструкция постепенно разрушается. Кроме этого, алюминиевую проводку легко сломать при многократных сгибах.

Преимущества силового кабеля с медными жилами:

Несмотря на запрет применения алюминиевой проводки в строительстве, Минэнерго приказом от 16 октября 2017 г даёт решение использовать современные проводки из алюминиевых сплавов марок 8176 и 8030.

Физико-химические характеристики и токовые нагрузки

Разработанные в скором времени сплавы с точки зрения металлургии не слишком отличаются от чистого алюминия. Добавление легирующих добавок в количестве 0,01% меди и 0,5% железа носят больше маркетинговый ход по патентированию и как следствие монополизации рынка, нежели выигрыш в физических и электрических свойствах. В алюминиевые сплавы входят:

Железо.
Медь.
Алюминий.

Основной проблемой применения алюминия в электротехнике является его активность. Все металлы левее водорода Н более химически активны чем справа. Металлы до Na вообще воспламеняются в контакте с водой, элементы, находящиеся правее от Н с трудом, реагируют даже с кислотами.

Можно рассмотреть это на примере гальванической пары. Применительно к электротехнике это сказывается так — при соединении медного и алюминиевого контактов между ними возникает «гальваническая пара», если учесть, что поверхность как алюминиевого, так и медного проводника покрыта соответствующим оксидом то последние имеют возможность диссоциации, то есть распада на заряженные ионы. Диссоциация возможна благодаря естественной влаге, которая всегда есть в воздухе. Ионы окислов алюминия и меди, будучи мелкими частицами с различным электрическим потенциалом, начинают принимать участие образовании и протекании тока.

Начинается «электролиз», в ходе которого ионы переносят заряды и перемещаются сами. Но, кроме того, ионы – это ведь частицы металлов проводников. При их перемещениях металл разрушается, образовывается пустота и прогалины. Особенно это касается алюминия. Ну, а там, где есть пустоты и раковины, там уже нельзя иметь надёжней электрический контакт. Плохой контакт начинает греться, становится ещё хуже и так далее (вплоть до возгорания).

Недостатки алюминия

Кроме перечисленного, следует выделить такие недостатки данного металла в ТПЖ и любой электротехнике:

Тенденция к частым замыканиям и возгоранию проводки.
Ненадёжность дешёвых алюминиевых проводов.
Трудности в использовании.

В сравнении с удельным сопротивлением меди, удельное сопротивление алюминия составляет 0,0271 Ом/мм2. Это означает, что из-за своей высокой активности металл начинает образовывать оксид алюминия Al2O3, а уже это вещество преобразовывается в диэлектрик с электрической прочностью 10 кВ/мм. Это способствует нагреванию в местах контакта, ионизации токов и т.д. Поэтому происходит критический нагрев или обрыв.

Существуют еще и конструктивные особенности кабеля в зависимости от материала ТПЖ

Если площадь поперечного сечения алюминиевой жилы не превышает 35 мм², используется одиночная проволока. При площади свыше 35 и до 300 мм² может использоваться как одиночная, так и сплетенная из нескольких проволока. При сечении от 300 мм² допустимо использование только жилы из нескольких алюминиевых проволок.

Для медных жил цифры несколько отличаются. При небольшой площади сечения (до 16 мм²) применяются жилы из одинарной проволоки, при сечении от 17 до 95 мм² равно применимы как одиночные, так и множественные проволоки. Если площадь поперечного сечения превышает 120 мм², подходит жила из нескольких проволок.

Силовой кабель с алюминиевой жилой подходит для организации электросетей практически любой протяженности. Алюминий широко распространен и доступен, поэтому в качестве материала обладает главными преимуществами – надежностью и невысокой ценой.

По этой причине если речь идет о кабелях с небольшим поперечным сечением (до 16 мм²), замена алюминиевых на медные вполне оправдана. В тех случаях, когда требуется проложить сеть с большим сечением, стоимость замены возрастает многократно.

В конечном счете следует упомянуть, что технологии всегда развиваются, и в каждой ситуации присутствуют решения, проверенные временем и тысячами людей. Выбор остаётся за мастерами своего дела, дорожащими своей репутацией и предпочитающими надёжность.

Кабельный Завод «Эксперт Кабель» осуществляет выпуск новых кабелей из алюминиевой и медной ТПЖ. Они обеспечивают максимальную пожаробезопасность за счет качественного материала жилы и специальной изоляции из полимерных композиций, которая не содержит галогены и не поддерживает горение.

Если Вам нужна особая конструкция кабеля, то наши специалисты кратчайшие сроки разработают согласно вашему техническому заданию КПП, отвечающую всем требованиям.

Алюминиевые и медные провода — электрическое сопротивление в зависимости от площади поперечного сечения

Engineering ToolBox — Ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений!

Электрическое сопротивление в простых медных или алюминиевых проводах.

Рекламные ссылки

Электрическое сопротивление в одножильных проводниках:

Cross Sectional Area (mm ² )	Resistance (ohm/km)
Cross Sectional Area (mm ² )	Copper	Aluminum
0.5	34.5	53
0.75	23	35.3
1.0	17. 2	26.5
1.5	11.5	17.7
2.5	6.9	10.6
4.0	4.3	6.6
6.0	2.9	4.4
10	1.7	2.7
16	1.1	1,7
25	0,69	1,1
35	0,49	0,76
50	7777776 0,76
50	77777777777777777777777777777777777777777777777777777777777778
.0038	0.53
70	0.25	0.38
95	0.18	0.28
120	0.14	0.22
150	0.11	0.18
185	0. 093	0.14
240	0.072	0.11
300	0.058	0.088
400	0.043	0.066
500	0.035	0.053
630	0.027	0.042

values are based on electrical resistivity for copper 1.724 x 10 ^-8 Ом·м (0,0174 мкОм·м) и удельное электрическое сопротивление для алюминия 2,65 x 10 ^-8 Ом·м (0,0265 мкОм·м)
AWG, диаметр mil, круговой mil, диаметр в мм и площадь в мм ²
Закон Ома
Документы по теме
Рекламные ссылки
Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширение SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Перевести
О Engineering ToolBox!
Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.
Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.
Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.
AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.
Реклама в ToolBox
Если вы хотите продвигать свои товары или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.
Citation
Эту страницу можно цитировать как
- Engineering ToolBox, (2014). Алюминиевые и медные провода — электрическое сопротивление в зависимости от площади поперечного сечения . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/copper-aluminum-conductor-resistance-d_1877.html [дата доступа, мес. год].
Изменить дату доступа.
. .
закрыть
Научный онлайн-калькулятор
3 3
Рекламные ссылки
.
Сделать ярлык на главный экран?
Алюминий против.
Медь | Гринтек Возобновляемые источники энергии
Рассматриваете алюминиевую проводку для вашей фотоэлектрической установки? Общеизвестно, что стоимость меди намного выше, чем у алюминия. Это может показаться легким выбором, учитывая только этот факт. Рассмотрим некоторые преимущества и недостатки каждого из них. Некоторые из этих факторов могут помочь вам решить, подходят ли они для работы.
Преимущества алюминиевой проводки:
Алюминий значительно дешевле меди. Это делает его более желательным для использования, особенно в крупных проектах, требующих обширной проводки, и когда прокладки проходят на большие расстояния. Стоимость меди в этих типах установок может легко перевесить стоимость использования алюминия.
Алюминий — легкий и очень гибкий материал, что облегчает работу с ним. Эта характеристика может способствовать более быстрой установке, поскольку протяжка проволоки на длинных участках выполняется намного быстрее. Тем не менее, алюминий имеет некоторые заметные недостатки, которые следует учитывать.
Недостатки алюминиевой проводки:
Алюминиевые проводники будут больше, чем у сопоставимого медного проводника. Это требует больших дорожек и дополнительных затрат. В некоторых системах это может оказаться недостатком по сравнению с медью.
Алюминиевая проводка повышает потенциальный риск пожара в доме, если она не установлена с большой осторожностью и усердием. Циклы расширения и сжатия алюминия оказывают большее влияние по сравнению с использованием меди. Со временем эти циклы могут ослабить связи. Если обычные проверки этих соединений не выполняются и ослабленные соединения не затягиваются, существует повышенный риск возгорания из-за дугообразования.
Алюминий подвержен окислению. Это происходит при контакте с влагой и разнородными металлами. Окисление увеличивает стойкость в связи с этим. При слишком большом нарастающем сопротивлении провод может нагреться, что может привести к расплавлению окружающей изоляции, что может вызвать пожар.
С этим борются с помощью антиокислительного состава на каждой конечной точке.
Алюминиевые провода требуют более тщательного ухода, чем медные. Сюда входит проверка проводников на герметичность соединений и наличие окисления.
Преимущества медной проводки:
Медь имеет большую проводимость по сравнению с алюминием, что приводит к тому, что для использования требуются проводники меньшего диаметра. Наличие меньших проводников упрощает установку, когда несколько проводников используют одну и ту же дорожку. Канатные дорожки также могут быть меньше по сравнению с дорожками, необходимыми для алюминиевых проводников той же мощности.
Медь не проходит через основные циклы расширения и сжатия по сравнению с алюминием. Прочность меди на растяжение позволяет ей выдерживать нагрузки износа с течением времени без тех же эффектов, что и алюминий. Таким образом, это гораздо более стабильный выбор материала. Благодаря своей высокой пластичности медь может быть превращена в очень тонкую проволоку. Это увеличивает универсальность медной проволоки. Медь имеет высокую прочность на растяжение. Он может подвергаться экстремальным нагрузкам, но показывает минимальные признаки износа. Он практически не требует обслуживания. Это не значит, что это не дорого….
Недостатки медной проводки:
Медь намного дороже алюминия. Когда для работы требуется сложная проводка, общие затраты на использование меди могут оказаться непомерно высокими. Кроме того, он намного тяжелее своего алюминиевого аналога, что усложняет установку. Медная проводка требует немного большей поддержки на больших расстояниях, чтобы оставаться на месте. Это также может увеличить стоимость крупных установок.
Может быть неясно, следует ли использовать алюминий вместо меди в каждой ситуации. Каждый проект немного отличается. Тщательное рассмотрение должно быть сделано при взвешивании ваших вариантов. Стоимость материала, время установки, безопасность и общее техническое обслуживание должны учитываться при определении того, какой проводник подходит для данной работы.
