Что такое антивозвратный клапан для вытяжки: виды, назначение
Вытяжка — такой же привычный атрибут современных кухонь, как СВЧ, варочная панель, холодильник и морозильная камера и т. д.Для каждого вида бытовой техники подбирается соответствующее место с учетом требований прибора.
Вытяжка, которая освобождает нас от неприятных запахов на кухне, требует не только правильного размещения над плитой.
Важно грамотно смонтировать ее воздуховод, чтобы обеспечить надежное функционирование.
И вот тут многие потребители впервые сталкиваются с таким понятием, как антивозвратный клапан.
Расскажем об этом элементе, чтобы вам стало понятно, что это такое и для чего деталь устанавливают в устройство.
Содержание статьи
Антивозвратный клапан в вытяжке
Понятие
Антивозвратный (или обратный) клапан — это дополнительная деталь, обычно в виде решетки, которую специально устанавливают внутри трубы воздуховода.
Изготавливается из пластика или металла. В процессе использования требует регулярной чистки.
Назначение детали
Главное назначение вытяжки — удаление неприятных кухонных запахов. Прибор не просто улавливает их, но буквально собирает, втягивает в себя. А затем по воздуховоду выводит за пределы помещения.
Воздуховод иногда монтируют в форточку. Но чаще всего его встраивают в вентиляционный канал. Он обязательно есть в каждой кухне. Для отделения канала от внутреннего помещения используется декоративная решетка. Именно вместо нее и вставляют трубу воздуховода.
Однако возможны случаи, когда воздушная струя изменяет направление. И вместо того, чтобы двигаться из помещения в вентиляцию, наоборот, из вентиляционного канала попадает в квартиру.
Причиной изменения направления становится возникшая обратная тяга. Она может появиться, например, из-за сильного ветра.
Важно: основная задача антивозвратного элемента — нейтрализация обратной тяги, защита внутренних помещений от холодного воздуха и неприятных запахов с улицы или из шахты вентиляции.
Виды антивозвратных клапанов
В вытяжных устройствах устанавливают обратные элементы разного вида.
- Мембрана — специальная защитная пленка, пропускающая воздух только в одном направлении: из кухни.
- Жалюзи (лепестки) — несколько пластинок, устройство которых подобно оконным жалюзи. Пластинки при отсутствии обратной тяги могут иметь горизонтальное расположение, давая возможность воздуху проходить между ними. А при ней принять вертикальный вид и перекрывают доступ уличного воздуха.
- Двустворчатый (бабочка)
В них используются разные способы приведения в действие. Решетка может закрыться под механическим воздействием воздушной массы другого направления. Возможно также управление при помощи электропривода.
Обязательна ли установка антивозвратного клапана
Приобретая вытяжку, многие покупатели не могут самостоятельно принять решение, нужна ли им эта деталь.
Возможно, установщик навязывает ненужную им услугу?
Чтобы определиться, обратимся к совету профессионалов. Они дают следующее разъяснение. Необходимость антивозвратного клапана
определяется в каждом конкретном случае индивидуально и зависит от особенностей крепления воздуховода.
- Если его труба имеет простое направление в виде прямой линии, обратный клапан необходим!
- Если же эта труба имеет повороты, то от установки клапана можно воздержаться. Обратная тяга в данном случае будет погашена этими углами и поворотами. Решетку в этом случае можно установить дополнительно, но можно этого и не делать.
Делаем вывод: обратный клапан — дополнительный способ обеспечения чистого воздуха на кухне. Теперь вы сможете принять правильное решение, понадобится ли вашему устройству такое дополнение.
Подпишитесь на наши Социальные сети
Антивозвратный клапан вытяжки кухни | ML.
BY
Наличие антивозвратного клапана вытяжки для кухни не дает воздуху, находящемуся в воздуховоде, возвращаться на кухню через включенную вытяжку.
Во время приготовления пищи содержание окиси углерода в воздухе превышает безопасную норму в 10 раз и более. От такого воздуха на кухне страдает не только повар, но и все члены семьи, находящиеся в квартире, так как газообразные вредные соединения очень быстро распространяются по всей квартире. В это же время жир и копоть поселяются на стенах, фасадах и потолке кухни под заказ. О том как выбрать практичный потолок на кухню читайте во второй части данного материала. Самый лучший способ избежать всего этого приобрести кухонную вытяжку. Кухонные вытяжки бывают нескольких видов: плоские, встраиваемые, купольные, островные.
При выборе вытяжке и установке ее необходимо учесть следующие моменты: самый наиболее эффективный -это отвод воздуха из помещения в вентиляционную шахту при помощи воздуховода; угольные фильтры не удаляют полностью запахи, к тому же, чем плотность фильтра больше, тем менее эффективна очистка воздуха; от размера сечения жироулавливающих фильтров; от габаритов вытяжки; от диаметра воздуховода; от наличия антивозвратного клапана.
Антивозвратный клапан не допускает попадания в воздух кухни неприятных запахов, насекомых, и мелкого мусора из шахты вентиляции. Клапан антивозврата состоит из системы подвижных створок, установленных в основании
воздуховода. Принцип работы антивозвратного клапана простой. Когда Вы включаете двигатель вытяжки, створки клапана открываются, не мешая высасыванию воздуха из помещения. При отключении двигателя створки клапана опускаясь, закрывают отверстие вентиляции, мешая проникновению в помещение запахов.
При приобретении вытяжки обратите внимание на наличие антивозвратного клапана или на возможность его установки, замены. Внимательно читайте технические характеристики вытяжки.
Практичные потолки на кухне с вытяжкой
Кухня самое востребованное место в квартире. Именно здесь хозяйки проводят наибольшее количество своего времени. Именно поэтому важно, что бы практичная кухня с вытяжкой, в которой правильно функционирует антивозвратный клапан, радовала глаз.
Как выбрать практичный материал для оформления кухни оборудованной вытяжкой и воздуховодом? В современном мире существует множество материалов готовых удовлетворить самого требовательного обывателя. Для дизайна потолка на кухни существует множество различных видов технологий, чаще всего используются потолочные панели из пенополистирола, потолки из гипсокартона, реечные потолки, подвесные и натяжные потолки.
Самым экономичным и простым по установке решением при практичном дизайне потолка на кухне является использование панелей (плиток) из пенополистирола. Но такой потолок впитывает влагу, подвержен горению. Поэтому такой материал следует использовать только в помещения с очень хорошей вытяжкой и эффективным антивозвратным клапаном.
В дизайне практичных потолков на кухне заняли свое место потолки из гипсокартона. Но гипсокартон достаточно много впитывает влаги, поэтому на кухне с недостаточной вентиляцией лучше использовать другие материалы.
Натяжные и подвесные потолки в дизайне потолков на кухне используются не так часто, как того заслуживают. Но такие потолки позволяют придать кухне более яркий, нарядный и необычный вид, хотя они и менее практичны, чем панели ПВХ или гипсокартон.
Смотрите также:
Антивозвратный клапан для вытяжки что это
Антивозвратный клапан
Описывая кухонные вытяжки Lex, в качестве важного преимущества называют наличие антивозвратного клапана. Почти все новые модели Лекс снабжены этим полезным устройством, однако будущим владельцам вытяжек стоит заранее узнать о том, в каких случаях антивозвратный клапан является необходимостью, а когда его наличие необязательно. Ознакомьтесь со свойствами этой детали, и сможете сами решить, насколько оправданы дополнительные затраты.
Кому и зачем нужен антивозвратный клапан
Если вы живете в коттедже, при установке вытяжек редко возникают проблемы. В многоквартирных домах к вентиляционной системе подключается множество вытяжек, а потому компания Lex разработала целый ряд моделей с антивозвратным клапаном. Чтобы понять принцип его действия, не нужно досконального знания физики. Просто представьте себе, что к вентиляции присоединено несколько квартир, в каждой из которых – свои запахи, не всегда приятные. Пока ваша вытяжка Lex активно перекачивает воздух, все хорошо: поток устремляется в шахту, но после отключения в вашу квартиру может начать поступать отработанный воздух от соседей. В этом случае возможно два решения: установить дополнительный угольный фильтр, который задержит пахучие частицы, или выбрать модель с антивозвратным клапаном.
Первый вариант несколько снизит производительность, поскольку воздушному потоку придется преодолевать дополнительную преграду. Именно поэтому лучше выбирать модель с увеличенным запасом мощности, который легко компенсирует потери.
Важно учесть и еще один момент: угольный фильтр придется заменять раз в 3-4 месяца. Второй вариант практичнее. Один раз установив защиту, вам не придется постоянно покупать сменные элементы. Клапан будет срабатывать автоматически при каждом выключении вытяжки. После этого никакие посторонние запахи не смогут просочиться в вашу кухню.
Тем не менее, в некоторых случаях вы можете сэкономить, купив вытяжку Lex без антивозвратного клапана. Он окажется лишним при подключении в режиме рециркуляции или установке техники для очистки воздуха в частном доме.
Если вы уже сталкивались с появлением неприятных запахов при выключенном устройстве, закажите себе современную вытяжку Lex с антивозвратным клапаном. В нашем каталоге найдутся модели для помещений разного объема. Предварительную консультацию можно получить по телефону.
lex-shop24.ru
Антивозвратный клапан
Небольшой модуль устанавливается в вентиляционный патрубок, обеспечивая односторонний воздушный поток и эффективно препятствуя попаданию пыли, посторонних запахов и насекомых в квартиру.
Все актуальные модели вытяжек JetAir оснащаются надежным антивозвратным клапаном, который активируется при включении устройства и надежно запирает коммуникации во время простоя. Производитель применяет проверенные технологии и качественные материалы изготовления клапана, поэтому при соблюдении правил установки вытяжки JetAir вероятность возникновения обратной тяги исключена.
Простое решение распространенной проблемы
С явлением обратной тяги встречался, пожалуй, каждый житель многоквартирного дома. Из системы вентиляции в кухню могут попадать запахи от готовки, табачный дым, выхлопные газы, пыль и даже насекомые. Раньше приходилось устанавливать заглушку на канал, чтобы вручную контролировать работу воздухоотводной системы.
Сегодня ситуация кардинально изменилась. Производители современных вытяжек предлагают решить проблему раз и навсегда: устройства от таких популярных брендов, как JetAir, оснащены надежными антивозвратными клапанами. Небольшой модуль представляет собой круглую пластиковую крышку диаметром около 150 мм, полностью перекрывающую воздуховод.
Клапан активируется под воздействием давления, создавая односторонний воздушный поток – из кухни на улицу. В пассивном положении створка под действием гравитации опускается, не давая посторонним запахам и пыли проникать из вентиляционного канала дома в жилое помещение.
Инженеры JetAir применили именно такую технологию, поскольку конструкция гравитационного антивозвратного клапана считается одной из самых эффективных и надежных. В отличие от мембранных гибких и двухстворчатых пружинных механизмов, сопротивление открытию у простой крышки незначительное, что делает обратный клапан вытяжки JetAir оптимальным решением для оснащения систем как принудительной, так и естественной вентиляции. Такое устройство будет исправно работать в любых условиях – независимо от интенсивности воздушного потока, технического состояния и протяженности коммуникаций в доме.
Узнайте больше технических подробностей и сделайте заказ
Инженеры итальянской компании регулярно совершенствуют систему, а наш магазин в свою очередь снабжает российских покупателей самыми актуальными решениями.
Выбирайте одну из вытяжек JetAir у нас на сайте – только оригинальная техника от официальных дилеров производителя.
Звоните нам – менеджер расскажет об устройстве антивозвратного клапана и других эксплуатационных особенностях, а также поможет оформить заказ с доставкой.
jetair-store.ru
Вытяжной вентилятор с обратным клапаном поможет устранить неприятные запахи в квартире
Многие владельцы квартир и частных домов сталкиваются с проблемой неэффективности вентиляционной системы, когда отработанный воздух попадает обратно в помещение. Особенно актуальна эта проблема для жильцов многоквартирных домов с устаревшей системой вентиляции. Если в вашей квартире появляются посторонние запахи, избавиться от них можно установив в вентиляцию вытяжной вентилятор с обратным клапаном.
Что такое обратный клапан в вентиляции и где он используется
Конструкция вентилятора с антивозвратным клапаном проста. Его лопасти расположены таким образом, что воздух может двигаться через прибор только в одном направлении.
Если поток меняет направление, устройство закрывается и блокирует появление обратной тяги в системе.
Установка вытяжек с обратным клапаном необходима в санузлах, кухнях, детских, парных, комнатах для курения, подвалах и т. д.
В многоквартирных домах и офисных зданиях данная система является необходимостью, ведь там система вентиляции общая и при отсутствии обратного клапана в ваше помещение могут попадать отработанные воздушные массы из чужих квартир и офисов, что особенно неприятно. При включении вытяжки воздушные массы удаляются из помещения, а при ее отключении могут возвращаться. Именно для предотвращения обратной тяги и используется антивозвратный клапан.
Виды устройств
Обратные клапаны для использования в системах вентиляции различаются по следующим параметрам:
- Материал исполнения. Устройство может быть изготовлено из нержавеющей стали или пластика. Бытовые устройства стоят на прядок дешевле, но могут применяться только для систем с небольшой пропускной способностью.
В промышленных помещениях лучше устанавливать металлические модели. - Конструкция устройства. Вентиляторы с обратным клапаном могут быть выполнены в форме решетки, бабочки, мембраны или лепестка. Все эти приборы сконструированы таким образом, что воздушный поток может двигаться через них только в одном направлении.
В промышленных помещениях лучше устанавливать металлические модели.- Форма прибора. Вентиляторы могут быть квадратной или круглой формы. Форма прибора подбирается в соответствии с конструкцией воздуховода. Круглые модели имеют диаметр до 150 мм для бытовых систем и до 1000 мм для промышленных вентиляций.
- Способ управления. Управление может осуществляться механическим или автоматическим способом. Устройства с механическим управлением регулируются вручную. Автоматические приборы сами регулируют поток воздуха.
- Способ монтажа. Установка обратного клапана в вытяжку может производиться как вертикально, таи и горизонтально. Метод монтажа зависит от конструкции вентиляционной системы.
- Пропускная способность. В зависимости от размера и мощности прибора можно подобрать оптимальные для конкретной вентиляции показатели пропускной способности. Как правило, в бытовых системах она значительно ниже, чем в промышленных.
В зависимости от размера и мощности прибора можно подобрать оптимальные для конкретной вентиляции показатели пропускной способности. Как правило, в бытовых системах она значительно ниже, чем в промышленных.Особенности выбора
Нужен ли обратный клапан именно для вашей вентиляции можно определить по следующим параметрам:
- Посторонние запахи при установленной вытяжке.
- Наличие повышенной влажности в помещении.
- Использование общей системы вентиляции.
- Неэффективная очистка воздуха в помещении.
При наличии одной или нескольких вышеперечисленных проблем, антивозвратный клапан просто необходим. Сегодня на рынке можно приобрести уже готовые вытяжные вентиляторы с антивозвратным клапаном. Для того чтобы вентиляция была эффективной, а отработанный воздух никогда не попадал обратно в помещение, при выборе устройства нужно учитывать:
Мощность вентилятора. Чтобы вычислить необходимую мощность прибора для определенного помещения нужно умножить длину на высоту, а полученный результат на ширину комнаты.
Далее полученное число надо умножить на кратность обмена воздуха в минуту. Для ванной комнаты кратность должна составлять 3-5 раз, а для кухни лучше выбирать значение 8-10. Полученная после всех расчетов цифра и является показателем необходимой мощности прибора. То есть, если размер комнаты 2*3 м и высота 3 м, получается 2*3*3=18, 18*3(минимальная кратность воздухообмена)= 54 куб.м/ч.
Шумовой уровень. Для выбора вентилятора в жилое помещение нужно обратить внимание на его уровень шума. Чем он ниже, тем комфортнее будут чувствовать себя жильцы дома при работающем приборе. Оптимальным показателем для вытяжного вентилятора считается до 30 дб. Хороший тихий прибор будет издавать 24-25 дб.
Вольтаж. Для кухонной вытяжки или для вентиляции ванной комнаты лучше выбирать приборы, работающие от напряжения до 24 Вт. Это позволит избежать ударов током в помещениях с повышенной влажностью.
Диаметр. Диаметр сечения вентилятора должен соответствовать диаметру вентиляционной трубы.
Монтаж устройства
Установить устройство с антивозвратным клапаном достаточно просто своими руками. Для этого в первую очередь нужно определиться с местом установки. Так, к примеру, решетку с обратным клапаном можно установить в вентиляционное отверстие просто прикрутив ее саморезами к стене. Если вы хотите расположить клапан за вентилятором, его нужно монтировать в воздуховоде.
Количество клапанов зависит от конструкции системы, так в тройник надо устанавливать 3 антивозвратных клапана, чтобы отработанный воздух и пыль с улицы не проникала в комнату. Установку клапанов в тройник лучше доверить профессионалам, чтобы система была максимально эффективной. Если система состоит из одной трубы, достаточно одного устройства.
Как соорудить обратный клапан самостоятельно
Итак, если вы хотите сэкономить на покупке антивозвратного клапана, и у вас уже имеется вытяжка с вентилятором, его можно сконструировать самостоятельно. Для изготовления вам понадобится:
- Текстолит или пластик толщиной до 4 мм.
- Плотный гладкий полиэтилен.
- Прокладки герметичные.
- Самоклеющаяся поролоновая лента.
- Крепежные материалы.
- Тканевый скотч.
- Строительный нож.
Шаг 1. Из куска текстолита или пластика вырезаем пластину, размером немного больше вентиляционного отверстия. По углам пластины просверливаем отверстия для крепежа.
Шаг 2. В середине пластины нужно установить решетку. Для этого вырезаем отверстие, соответствующее диаметру вентилятора и монтируем в него решетку. Получился воздухозаборник. Осталось только просверлить отверстия для крепления к вентилятору.
Шаг 3. Для того, чтобы в воздухозаборник не попадала пыль с улицы, натяните на него сетку из капрона.
Шаг 4. Прикрепляем пластину к вентилятору, предварительно проложив в место соединения резиновую прокладку.
Шаг 5. На воздухозаборник накладывается плотная пленка. Ее необходимо идеально выровнять и прикрепить скотчем к основе.
Только после этого пленку можно обрезать. После этого пленка режется пополам, чтобы получились створки.
Шаг 6. Между пластиной и стеной необходимо проложить самоклеющуюся поролоновую ленту и только после этого прикрепить полотно к стене.
Такой самодельный клапан можно устанавливать в тройник или одиночную трубу за вентилятором. Таким образом вы сможете без дополнительных затрат сделать вытяжку на кухне или в ванной наиболее эффективной.
Установка бытовых вытяжных вентиляторов с антивозвратными клапанами позволят вам надежно защитить микроклимат вашего дома от неприятных запахов, пыли и аллергенов. Особенно важно использовать данные системы в домах, где есть маленькие дети или люди страдающие аллергией, астмой и легочными заболеваниями.
ventazbuka.ru
Контакты
Официальное представительство Elikor Эликор в Москве
Электронная почта:[email protected]
Единый тел.
+7 495 268-02-32
Что еще нужно знать в момент покупки кухонной вытяжки LORE
Товарищи Покупатели!
Проявляйте классовую сознательность
во имя высокой культуры потребления :)
К сожалению, далеко не всегда продавцы в магазинах честны, грамотны и достаточно мотивированны. Надеясь на высокий уровень обслуживания, все же ознакомьтесь перед покупкой вытяжки со списком того, что идет с ней в комплекте (пример).
Перед покупкой конкретной модели в магазине вооружитесь списком того, что входит в комплект ее поставки. В нашем каталоге есть подробные и точные описания.
Опасность №1. Весьма часто продавцы «теряют в подсобках» (и не выдают в комплекте с вытяжкой LORE) гофрорукав, обратный клапан, второе колено декоративного короба или монтажный комплект. Помните: мы всегда на Вашей стороне, но справедливость проще восстанавливать по горячим следам. Еще лучше — пресекать на корню случаи недобросовестного поведения торгового персонала.
Опасность №2. Если в качестве жирового фильтра Вам предложат приобрести нетканые акриловые «тряпочки» (дабы самостоятельно подклеивать их к сеткам изнутри), то понимающе улыбнитесь в ответ и смело откажитесь от такой «расходки»: эффективность воздухоочистки только снизится, а вот пропитанный жиром акрил — та еще зажигалка!
Итак, что же полезно знать о настоящих жировых фильтрах? Жировой (моющийся) фильтр, он же «алюминиевый фильтр», упакованный в рамку-кассету. Структура слоев алюминия организована таким образом, чтобы минимизировать уровень шума при прохождении воздушного потока, одновременно задерживая максимальное количество жира и копоти.
В случае бережного обращения это вполне «многоразовый» компонент. Не перегибайте кассету, не давите на нее во время мытья. Промывайте жировой фильтр в емкости с ПАВ-раствором или в посудомоечной машине. Поврежденный фильтр мы можем заменить, однако — не бесплатно (пересылка + стоимость кассеты).
Обратный (антивозвратный) клапан. Все модели LORE оснащены этой полезной мелочью, которая состоит из 2 подвижных створок в сечении переходника. При включении двигателя клапан открыт для отвода воздуха. При выключении клапан закрывается, препятствуя проникновению посторонних запахов или насекомых. Сам переходник (и гофрорукав) имеют диаметр 120мм, что совпадает с диаметром подавляющего большинства вентиляционных отверстий в нашей стране.
Пожалуйста, не удаляйте створки клапана из переходника. Нам известен случай, когда птица, проникшая по гофре из вентшахты, фатально повредила крыльчатку турбины. Чаще из вентканала на крыльчатку падают кусочки керамзита, застывших строительных смесей и т.д. Как не сложно догадаться, подобные случаи не покрываются гарантией.
Следующая статья …
| Позиция | Кол-во | Ед. изм. | Цена | Сумма | Доля |
|---|---|---|---|---|---|
| 1. Лицевая маска с боковым отверстием для эндоскопа КТРУ отсутствует Маска анестезиологическая лицевая для проведения масочного наркоза и неинвазивной искусственной вентиляции лёгких, в том числе с системами для ручного искусственного дыхания. Маска имеет прозрачный корпус анатомической формы. Манжета прозрачная, раздуваемая, атравматичная. В манжете встроенный с подбородочной стороны ниппельный клапан для раздувания под стандартный шприц Луера. Присоединенный коннектор к дыхательному контуру 22F с кольцом маскодержателя, с не менее чем четырьмя фиксаторами. Цветовая кодировка — желтый. Размер — 4. Маска изготовлена из полиэтилена, полипропилена, без содержания латекса. Индивидуальная, клинически чистая упаковка. | 5 | шт | 512,26 ₽ | 2 561,30 ₽ | 0,17% |
2. Катетер Фолея
КТРУ 32.50.13.190-00006893 Описание по КТРУ: Стерильная, гибкая, как правило, двухпросветная трубка, которая вводится через уретру в мочевой пузырь и остается там на постоянной основе с целью непрерывного промывания и/или дренирования мочевого пузыря. Обычно вводится квалифицированным медработником. Может иметь изогнутый кончик (конструкция Коудэ) для упрощения введения в обход предстательной железы у мужчин. Это изделие одноразового использования.
В связи с отсутствием характеристик товара в КТРУ на основании ст.33 ФЗ№44 Заказчиком установлены дополнительные характеристики:*
1. Катетер должен быть двухходовым.
Обоснование: Один канал для дренирования мочевого пузыря, второй – для наполнения баллона, фиксирующего катетер в мочевом пузыре. Необходимо для длительной катетеризации мочевого пузыря.
2. Объем баллона должен составлять 5-15 мл.
Обоснование: Для фиксации катетера внутри мочевого пузыря.
3. Размер 12 Ch
Обоснование: Указание размера продиктовано необходимостью иметь в ассортименте лечебного учреждения медицинские изделия с различными размерами для использования их при оказании помощи населению с различными физиологическими и анатомическими особенностями, чтобы обеспечить оказание соответствующей стандарту медицинской помощи.
4. Длина катетера 400 ±10 мм
Обоснование: Для возможности использования у пациентов как женского, так и мужского пола.
5. Катетер должен иметь закрытый атравматический дистальный конец с двумя боковыми дренажными отверстиями.
Обоснование: Для эффективного дренирования мочевого пузыря.
6. Коннектор катетера должен быть эластичным и универсальным. Совместим с различными типами мочеприемников.
Обоснование: Для подключения катетера к мочеприемникам разных конструкций.
7. Канал для раздувания баллона должен иметь антивозвратный клапан для шприца с разъемом Луер. | 1 200 | шт | 63,74 ₽ | 76 488,00 ₽ | 5,18% |
3. Трубка трахеопищеводная
КТРУ отсутствует Трахеопищеводная двухпросветная трубка в наборе с принадлежностями для оральной интубации «вслепую».
В набор входит:
трахеопищеводная двухпросветная трубка – не менее 1 шт.
шприц объемом 140± 1 мл – не менее 1 шт.
шприц объемом 10± 1 мл – не менее 1 шт.
угловой коннектор с разъемами 22M/15F — 15M – не менее 1 шт.
аспирационный катетер – не менее 1 шт.
Трубка изготовлена из прозрачного, термопластичного ПВХ, изогнутая в дистальной части, с закруглённым атравматичным кончиком. На трубку должны быть нанесены не менее чем два маркера на проксимальной части, для контроля глубины введения до уровня зубного ряда или десен. На трубке две манжеты:
— проксимальная объемом 85±1 мл,
— дистальная объемом 12±1 мл.
Не менее восьми овальных отверстий на передней поверхности канала трубки №1 между дистальным и проксимальным баллонами, торцевое отверстие на дистальной части канала трубки №2. Пилотные баллоны манжеток с автоматическими клапанами, цветовая разметка манжеток, пилотных баллонов манжеток и проксимальной части каналов, цифровые обозначения каналов №1 и №2.
1 набор соответствует 1 шт. | 2 | шт | 4 615,38 ₽ | 9 230,76 ₽ | 0,63% |
4. Катетер Фолея
КТРУ 32.50.13.190-00006893 Описание по КТРУ: Стерильная, гибкая, как правило, двухпросветная трубка, которая вводится через уретру в мочевой пузырь и остается там на постоянной основе с целью непрерывного промывания и/или дренирования мочевого пузыря. Обычно вводится квалифицированным медработником. Может иметь изогнутый кончик (конструкция Коудэ) для упрощения введения в обход предстательной железы у мужчин. Это изделие одноразового использования.
В связи с отсутствием характеристик товара в КТРУ на основании ст.33 ФЗ№44 Заказчиком установлены дополнительные характеристики:*
1. Катетер должен быть двухходовым. Обоснование: Один канал для дренирования мочевого пузыря, второй – для наполнения баллона, фиксирующего катетер в мочевом пузыре. Необходимо для длительной катетеризации мочевого пузыря.
2. Объем баллона должен составлять 5-15 мл.
Обоснование: Для фиксации катетера внутри мочевого пузыря.
3. Размер 14 Ch
Обоснование: Указание размера продиктовано необходимостью иметь в ассортименте лечебного учреждения медицинские изделия с различными размерами для использования их при оказании помощи населению с различными физиологическими и анатомическими особенностями, чтобы обеспечить оказание соответствующей стандарту медицинской помощи.
4. Длина катетера 400 ±10 мм
Обоснование: Для возможности использования у пациентов как женского, так и мужского пола. 5. Катетер должен иметь закрытый атравматический дистальный конец с двумя боковыми дренажными отверстиями. Обоснование: Для эффективного дренирования мочевого пузыря.
6. Коннектор катетера должен быть эластичным и универсальным. Совместим с различными типами мочеприемников. Обоснование: Для подключения катетера к мочеприемникам разных конструкций.
7. Канал для раздувания баллона должен иметь антивозвратный клапан для шприца с разъемом Луер. | 250 | шт | 63,74 ₽ | 15 935,00 ₽ | 1,08% |
5. Магистраль для инфузомата Спэйс
КТРУ отсутствует
инфузионная система для волюметрического насоса Инфузомат Спэйс, Инфузомат ФМС имеющийся у Заказчика.
Состав: Пункционный наконечник, вентиляционный канал с антибактериальным фильтром с заглушкой, выделенный капельник 20 ±1 капель = 1 ±0,05 мл, прозрачная верхняя часть капельной камеры и эластичная нижняя часть, интегрированный фильтр с диаметром пор 15 ±0,1 мкм, прозрачная трубка длиной 85±1,0 см с установленным роликовым зажимом оранжевого цвета , силиконовый сегмент длиной 10±0. 1 см с двумя фиксаторами, прозрачная трубка длиной 145 ±1 см с интегрированным винтовым коннектором Люэр лок. Используемые материалы: полипропилен, полиэтилен высокого давления, поликарбонат. Цветовая кодировка роликового зажима. Резистентность к давлению в системе — Не ниже 2 бар (1500 ммHg). | 550 | шт | 232,75 ₽ | 128 012,50 ₽ | 8,67% |
6. Электроды ЭКГ для длительного мониторинга
КТРУ отсутствует
использования, взрослый, для постоянного мониторирования ЭКГ, с контактом покрытым Ag/AgCl. Изготовлен из вспененного полиэтилена с адгезивным слоем. Проводящий гидрогель должен позволять получить стабильную регистрацию не более чем через 2 мин после наложения. Сенсор – проводящий полимер с покрытием Ag/AgCl. Коннектор должен быть изготовлен из медицинской стали. Электрод не должен содержать латекс и фталаты (DEHP). Электрод должен иметь овально–прямоугольную форму размером 57 ±1 мм х34 ±1 мм; водостойкую верхнюю и высокоадгезивную гипоаллергенную нижнюю поверхности; встроенный в центральную часть электрода прозрачный диск из твердого электролитного гидрогеля диаметром 18 ±0,1 мм (для возможности контроля состояния кожного покрова под электродом) с сенсором, покрытым Ag/AgCl для обеспечения стабильной электропроводимости, с одной стороны и коннектором–кнопкой с другой стороны. Толщина электрода (без учета коннектора) должна быть не более 1 мм; общая площадь 1282 ±1 мм2; площадь адгезивного слоя 1028 ±1 мм2; площадь гидрогеля 254 ±1 мм2; площадь сенсора 80 ±0,1 мм2. Индивидуальная стерильная упаковка. | 23 500 | шт | 7,42 ₽ | 174 370,00 ₽ | 11,81% |
7. Кран инфузионный трехходовый
КТРУ отсутствует
Должен быть совместим со всеми инфузионными системами. Соединение с краном по типу «Луер» и «Луер-Лок». Предохранительные колпачки на концах крана. Надежность соединения обеспечивается винтовой муфтой, перемещаемой по оси. Малый объём «мёртвого пространства». Подвижность в осевом и радиальном направлениях на 360±2 градусов для безопасной и быстрой стыковки. Прозрачный корпус крана. Цветная поворотная лопасть со стрелками, указывающими направление потока. Стерильно, только для однократного применения. | 7 850 | шт | 34,52 ₽ | 270 982,00 ₽ | 18,36% |
8. Набор для установки порт-системы по Сельдингеру
КТРУ отсутствует Подкожно имплантируемая порт-система длительного венозного доступа.
Материал: пластик. Порт имеет круглую форму с размерами не менее 27,0мм и не более 29,0мм (диаметр основания) х не менее 12,0мм и не более 13,0мм (высота). Прозрачный, ребристый клик-коннектор обеспечивающий тактильное ощущение щелчка при соединении порта с катетером для безошибочной и надежной фиксации катетера с портом. Самогерметизирующаяся спрессованная силиконовая перегородка имеет диаметр не менее 9,0мм и не бролее 11,0мм и выпуклую форму, остаточный объем камеры не менее 0,35мл и не более 0,45мл. Частота пункции камеры не менее 1000. Вес порта не менее 5,5гр и не более 6,5гр. Имеет не менее 4 и не более 5 отверстий для фиксации порта.
Катетер, выполненный из биологически стабильного полиуретана. Размер катетера не менее 6,6Fr. и не более 8,0Fr. Длина катетера не менее 600мм и не более 750мм. Наконечник катетера имеет коническую форму. Внутренний диаметр не менее 1,1мм и не более 1,3мм , внешний диаметр не менее 1,7мм и не более 2,2мм, что позволяет минимизировать остаточный объем вводимых веществ до 0,18мл на 100 мм длины катетера, скорость потока 25 ±0.1 мл/мин. Система полностью визуализируемая рентген-лучами и МРТ. Стерильная упаковка.
Набор состоит:
1. порт (не менее 1 шт)
2. катетер с атравматическим кончиком (не менее 1шт)
3. защелкивающийся коннектор (не менее 2шт)
4. игла тупоконечная для промывания катетера: материал пластик, цвет белый (не менее 1шт) длина должна быть не менее 32мм и не более 35мм
5. игла Губера типа JetCan прямая размер 22G*25 ±1 мм (не менее 1шт)
6. венозный захват (не менее 1шт): цвет желтый, длина должна быть не менее 47мм и не более 50мм
7. игла для пункции размер 17G*80 ±1 мм (не менее 1 шт) | 20 | шт | 12 105,88 ₽ | 242 117,60 ₽ | 16,40% |
9. Система мониторирования почасового диуреза
КТРУ отсутствует Система с функцией контроля почасового диуреза (уринометр) и с возможностью измерения малых порций мочи. Встроенное прикроватное крепление. Соединительная трубка длиной 150 см с портом для взятия образцов.
Пакет 2000 ±100 мл с ценой деления градуировки 100 ±0.1 мл в диапазоне от 100 до 1000мл и 25 ±0.1 мл в диапазоне до 100 мл, с антирефлюксным клапаном, который предотвращает развитие восходящей уроинфекции. Наличие закрывающихся портов для удаления мочи как из измерительной камеры, так и дренажной емкости. Не содержит ПВХ. Индивидуальная, стерильная упаковка. | 500 | шт | 1 034,69 ₽ | 517 345,00 ₽ | 35,05% |
10. Катетер Фолея
КТРУ 32.50.13.190-00006893 Описание по КТРУ: Стерильная, гибкая, как правило, двухпросветная трубка, которая вводится через уретру в мочевой пузырь и остается там на постоянной основе с целью непрерывного промывания и/или дренирования мочевого пузыря. Обычно вводится квалифицированным медработником. Может иметь изогнутый кончик (конструкция Коудэ) для упрощения введения в обход предстательной железы у мужчин. Это изделие одноразового использования.
В связи с отсутствием характеристик товара в КТРУ на основании ст.33 ФЗ№44 Заказчиком установлены дополнительные характеристики:*
1. Катетер должен быть двухходовым. Обоснование: Один канал для дренирования мочевого пузыря, второй – для наполнения баллона, фиксирующего катетер в мочевом пузыре. Необходимо для длительной катетеризации мочевого пузыря.
2. Объем баллона должен составлять 30 ±1 мл. Обоснование: Для фиксации катетера внутри мочевого пузыря.
3. Размер 16 Ch
Обоснование: Указание размера продиктовано необходимостью иметь в ассортименте лечебного учреждения медицинские изделия с различными размерами для использования их при оказании помощи населению с различными физиологическими и анатомическими особенностями, чтобы обеспечить оказание соответствующей стандарту медицинской помощи.
4. Длина катетера 400 мм
Обоснование: Для возможности использования у пациентов как женского, так и мужского пола.
5. Катетер должен иметь закрытый атравматический дистальный конец с двумя боковыми дренажными отверстиями.
Обоснование: Для эффективного дренирования мочевого пузыря.
6. Коннектор катетера должен быть эластичным и универсальным. Совместим с различными типами мочеприемников.
Обоснование: Для подключения катетера к мочеприемникам разных конструкций.
7. Канал для раздувания баллона должен иметь антивозвратный клапан для шприца с разъемом Луер. | 550 | шт | 63,74 ₽ | 35 057,00 ₽ | 2,37% |
11. Лицевая маска с боковым отверстием для эндоскопа
КТРУ отсутствует Маска анестезиологическая лицевая для проведения масочного наркоза и неинвазивной искусственной вентиляции лёгких, в том числе с системами для ручного искусственного дыхания. Маска имеет прозрачный корпус анатомической формы. Манжета прозрачная, раздуваемая, атравматичная. В манжете встроенный с подбородочной стороны ниппельный клапан для раздувания под стандартный шприц Луера. Присоединенный коннектор к дыхательному контуру 22F с кольцом маскодержателя, с не менее чем четырьмя фиксаторами. Цветовая кодировка — белый.
Размер — 3.
Маска изготовлена из полиэтилена, полипропилена, без содержания латекса. Индивидуальная, клинически чистая упаковка. | 5 | шт | 797,58 ₽ | 3 987,90 ₽ | 0,27% |
виды, устройство, установка на вытяжку
Виды обратных клапанов
Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.
Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:
- по материалу изготовления;
- по форме;
- по способу функционирования;
- по месту установки;
- по способности пропускать определенное количество воздуха.
По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.
Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.
По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.
Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.
Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.
Конструктивные отличия
Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.
Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.
Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.
Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.
Также существует обратный клапан лепесткового типа, называемого еще «жалюзи».
Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.
Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.
Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
Классификация устройств
Разновидности вытяжных клапанов можно распределить по нескольким группам:
- По конструкции.
- Одностворчатое устройство гравитационного действия. Во время воздействия силы воздушного потока из помещения, оказывается давление на створку клапана, и она открывается. Если движения воздуха нет, или же возникает обратная тяга, давление на створку не оказывается, и она закрывается. Такая конструкция чаще используется в вентиляции естественного типа.
- Обратный клапан «бабочка». Конструкция содержит две шторки, которые складываются под силой давления и раскладываются при её отсутствии с помощью пружины.
- Гравитационный клапан – жалюзи. Его принцип действия аналогичен первому варианту. Обычно устанавливается на вытяжках в стенах, ведущих на улицу.
- Мембранный тип: его принцип действия основан на изменении положения гибкой пластины под действием потока воздуха. Чаще всего устанавливается этот обратный клапан для естественной вентиляции, поскольку не требуется сильного движения воздуха, чтобы воздействовать на мембрану.
- Одностворчатое устройство гравитационного действия. Во время воздействия силы воздушного потока из помещения, оказывается давление на створку клапана, и она открывается.
- По типу управления: ручные и автоматические.
- По типу установки: горизонтальные, вертикальные.
- По форме: круглые, прямоугольные. Выбор круглого или прямоугольного клапана зависит от формы и размера сечения воздушного канала.
- По пропускной способности. В зависимости от объёма воздуха, который проходит сквозь клапан за единицу времени.
- По материалу изготовления: металлические и пластиковые. Чаще производится установка пластикового обратного клапана для вентиляции, так как он менее шумный.
Если движения воздуха нет, или же возникает обратная тяга, давление на створку не оказывается, и она закрывается. Такая конструкция чаще используется в вентиляции естественного типа.
Конструктивные типы и их особенности
По конструктивным особенностям различают 4 типа обратных клапанов для вентиляции:
- мембранные;
- однолепестковые;
- «бабочки»;
- решетки.
Рассмотрим каждый из них.
Мембранного типа
Конструкция мембранного обратного клапана идеально подходит для вентсистем естественного типа.
Это обусловлено конструктивными его особенностями, а именно: тонкая шторка клапана способна реагировать на незначительные передвижения воздуха, что является важнейшим критерием для естественной вентиляции.
Подобие мембранного затворного устройства можно сделать из подручных средств, разместив в вентиляции за декоративной решеткой пленку из легкого эластичного материала, например, из лавсана.
Лепестковый
В отличие от мембранного устройства, в однолепестковом смонтирована заслонка из жесткого материала, которая крепится к одной оси. Створка открывается однонаправленно и пропускает необходимый объем воздуха, в зависимости от интенсивности его подачи.
Отсутствие воздушного напора приводит к закрытию лепестка, тем самым блокируется прохождение воздуха обратно в комнату.
Данного типа устройства в основном применяются в принудительных системах вентиляции и могут оснащаться возвратными пружинами или электроприводом.
В обоих случаях сигналом для открывания створки является включение вентилятора, который нагнетает воздух. Соответственно, когда вентилятор отключается, и напор воздуха снижается, затвор устройства закрывается.
Регулировка угла поворота заслонки напрямую будет зависеть от величины давления, оказываемого на нее.
Лепестковые модели также нашли применение в приточных вентиляциях. Регулировка проходного сечения прибора осуществляется вручную, путем изменения положения заслонки.
Клапан «бабочка»
Обратный клапан «бабочка» для вентиляции конструктивно ничем не отличается от предыдущего типа, за исключением наличия двух лепестков вместо одного. Название «бабочка» прибор получил за свое сходство во время работы с крыльями бабочки.
Ось крепления створок находится в центре, а одинаковые по размеру шторки открываются одновременно под напором воздуха, создаваемого вентилятором. Закрытие лепестков происходит за счет возвратных пружин.
Установка клапанного механизма «бабочка» оправдана при диаметре вентшахты от 300 мм.
Решетка
Достаточно популярным решением является монтаж в системе вентилирования так называемых инерционных (гравитационных) решеток. Жалюзийный принцип работы шторок клапана данного типа отличает его от других.
Гравитационный обратный клапан принято монтировать на выходном отверстии венттрубы. Решетки имеют декоративное оформление, поэтому не испортят внешний вид стены, а может быть, даже смогут украсить.
Инерционные решетки применяются в нагнетательных системах и не подойдут для естественной вентиляции, т.к. для их работы необходим сильный поток воздуха.
Обратный клапан для естественной вентиляции
Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.
Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.
Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.
Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.
Данная система базируется на правильном размещении вспомогательных элементов, таких как:
- вентилятор
- фильтр
- клапан
- воздухонагреватель
- воздуховоды и фитинги к ним
- ионизатор и др.
Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.
Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы.
Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»
Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.
Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.
При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом.
Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)
Согласно строительным нормам большинство складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.
Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и точный расчет на стадии проектировки помещения.
Собранные компоненты в едином хорошо звукозащищенном корпусе создают моноблок.
У данного типа вент установок есть свои преимущества:
- низкая шумность работы установки
- настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
- установка данной системы в рабочее положение существенно упрощена
Принцип работы обратного клапана
Принцип работы устройства основан на автоматическом перекрытии канала воздуховода при отсутствии движения воздуха или изменении его на обратное направление.
Важным моментом здесь выступает то, что работают обратные клапаны без дополнительных блоков управления и механических устройств и реагируют на изменение давления и направления перемещения потока воздуха мгновенно.
Гравитационный тип клапана использует силу гравитации, когда мембрана или крышка закрывает воздуховод под тяжестью своего веса.
При этом даже небольшого движения воздуха достаточно, чтобы либо открыть клапан для прохода воздушных масс, либо для плотного закрытия воздуховода и блокировки потока.
Механическое запирание предусматривает вариант, когда воздуховод перекрыт постоянно. А открытие его осуществляется только тогда, когда поток преодолевает силу сопротивления пружины или материала, из которого сделана заслонка.
Чаще всего такие устройства устанавливаются на вытяжные вентиляторы.
Применение
Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного.
Примером подобного прибора в кухне служит клапан для вытяжки.
Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.
Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.
На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.
Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.
Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.
При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии.
Тем самым обеспечивается полноценная работа обеих систем вентиляции.
Вентиляция естественного типа
Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.
Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.
Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.
Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.
Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.
Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.
Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).
Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.
Принудительная вентиляция
Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.
Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.
Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.
Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.
Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.
Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.
Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».
Виды устройств по конструкции
Обратные клапанные устройства выпускаются в прямоугольном и круглом исполнении, что позволяет подобрать подходящую модель к каждому типу воздушного короба.
По конструкции клапаны делят на четыре группы:
- Одностворчатое клапанное устройство (т.н. «Лепесток») имеет одну-единственную запирающую створку. Ось, на которой сидит створка, проходит смещено от центра воздуховодного канала. Поэтому нижняя часть заслона тяжелее, чем верхняя. Прямой поток воздуха поднимает легкую пластиковую заслонку, а в его отсутствии сила тяжести возвращает заслон на место. Недостаток системы – установка возможна только в горизонтальных участках воздухопровода.
- Многостворчатые устройства (тип «Решетка») устроены сходно, но имеют не один запирающий элемент, а несколько. Они выполнены в виде створок жалюзи, прикрывающих вентиляционную решетку с одной стороны. Как правило, решетки ставят на выходе вентиляционного колодца из дома.
Двухстворчатые клапаны (тип «Бабочка») имеют пару створок, закрепленных на одной и той же оси. Внешне створки напоминают крылья бабочки, отсюда и название. В закрытое положение створки возвращает пружина, закрепленная между лепестками затвора.
«Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.Подбирая для вентиляции клапан-бабочку, убедитесь, что мощность пружины не избыточна, а лепестки оснащены демпферной прокладкой. В противном случае клапан будет стучать при закрывании, что способно раздражающе действовать на нервы.
- Клапаны на основе гибкой мембраны наиболее просты по устройству. У них в роли заслонки выступает тонкая полимерная пленка. Прямой воздушный поток отклоняет ее в сторону. А обратный поток (даже самый слабый) плотно прижимает легкий пластик к корпусу, перекрывая просвет короба. Основное достоинство – простота и дешевизна. Главный недостаток конструкции – низкая долговечность.
«Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.Дорогие модели клапанов снабжены регулировочными механизмами, позволяющими настроить чувствительность устройства. На более дешевых разновидностях такие возможности отсутствуют.
Изготовление своими руками
Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.
Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки
Таким моментам надо уделить особое внимание:
Плотность прилегания к стенкам клапана пластины
Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.
Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.
com/embed/oSVS1KSmncQ?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Конструктивное исполнение обратного клапана
В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .
При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.
Обратный клапан, естестваная вентиляция
Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены.
То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.
Клапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности.
Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
Естественная вентиляция работает за счет перепада температур и разности давления
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

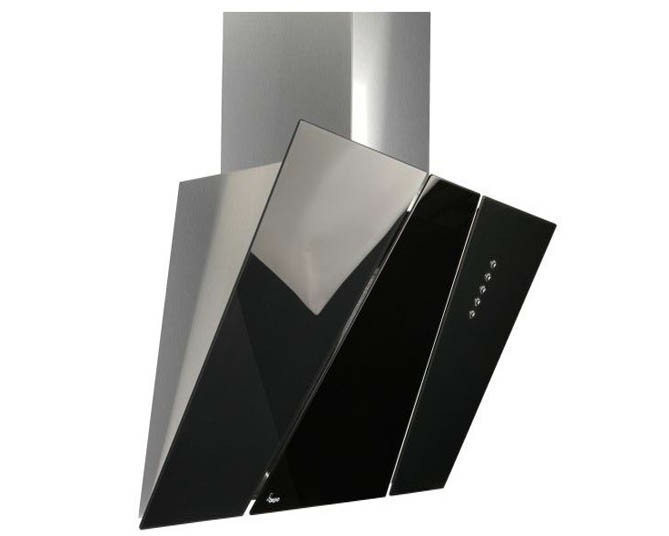

Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

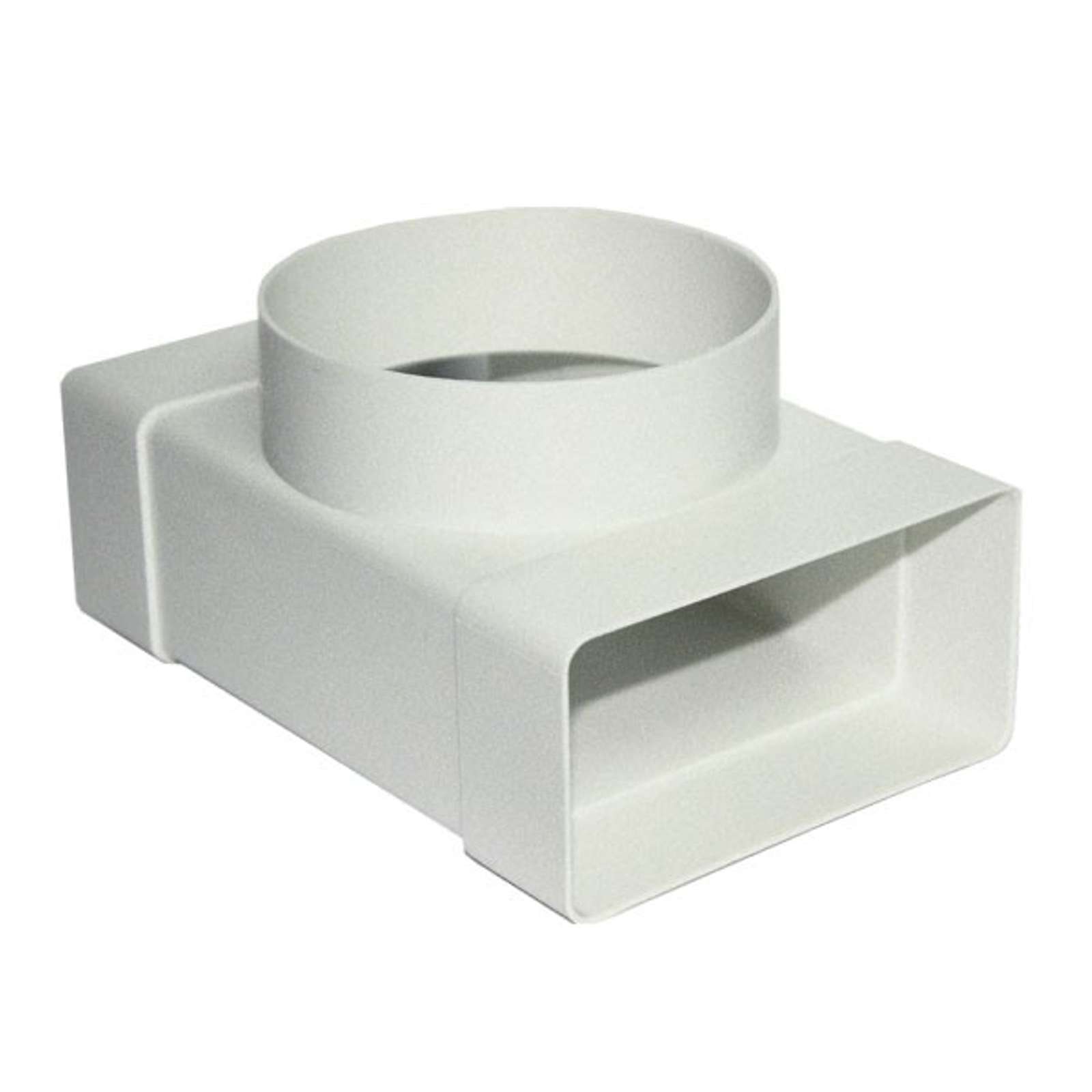

Как подключить вытяжку, чтобы осталась естественная вентиляция
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение.
Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.
Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.
Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.
Проблемы вентиляции жилых помещений
Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных.
Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.
Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.
Рекомендации по выбору
Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:
- Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
- Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
- В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.
Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.Варианты подачи свежего воздуха в комнаты с помощью приточного оборудования
В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.
Подготовительные работы
Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки.
Но перед началом работы все же стоит выполнить несколько операций.
Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать
На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал. Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость
Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.
Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.
Решётка на вентиляции в роли обратного клапана
Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно.
Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.
Крупноячеистая не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.
Установка решётки для вентиляции, в роли обратного клапана
Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем.
Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.
Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.
Лучшие вытяжки для кухни. LEX Simple 2M 600 White
06.12.2020Лучшие вытяжки для кухни.
LEX Simple 2M 600 White Вытяжка в современных кухнях уже не роскошь, и комплекты часто предполагают либо ее наличие, либо возможность ее установки. Стремление к комфорту и чистоте воздуха – вот основной принцип, которым руководствуются хозяйки при выборе данного устройства. После оценки основных параметров и сравнения моделей разных видов будет проще сделать выбор.

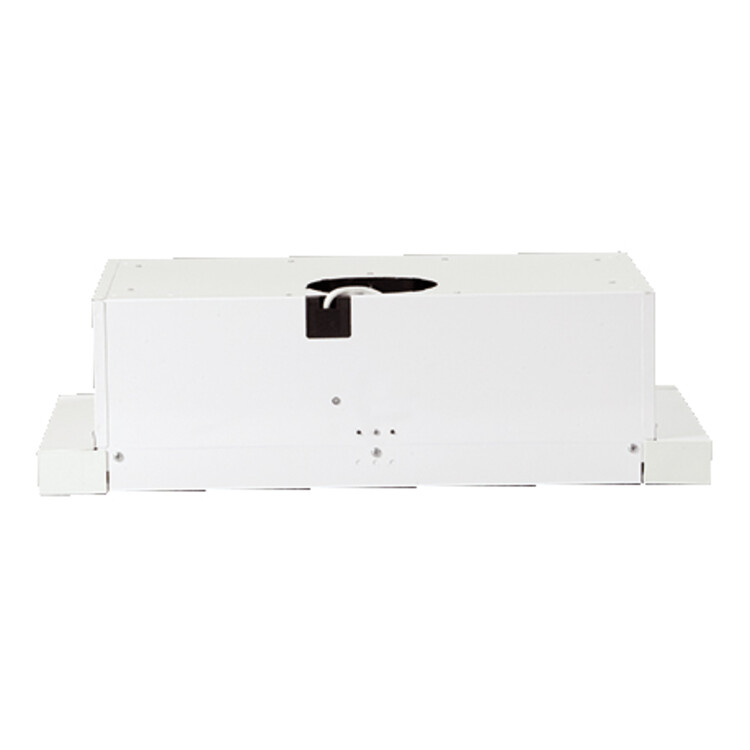

Подвесная вытяжка LEX Simple 2M 600 White
Вытяжка подвесная LEX SIMPLE 2M 600 способна проявить свою эффективность даже в случае, если воздух в зоне приготовления пищи сильно загрязнен.
Производительность модели очень высока: на максимальной скорости величина этого показателя составляет 800 м³/ч. Вытяжка оснащена двумя электродвигателями. Возможно использование режимов отвода и циркуляции. Несмотря на высокий уровень производительности, вытяжка не производит значительного шума. Максимальный уровень шума равен 52 дБ. Имеется антивозвратный клапан.
Вытяжка подвесная LEX SIMPLE 2M 600 имеет 3 скоростных режима. Выбор скорости работы производится с помощью кнопочной панели.
Имеется подсветка, которая реализована с помощью двух 40-ваттных ламп накаливания.
Вытяжка имеет подвесную конструкцию. Это значит, что монтаж устройства производится не к кухонной мебели, а к стене.
Габаритные размеры корпуса модели составляют 60x15x50 см. Масса вытяжки – 6500 г.
Подвесная вытяжка Hansa OSC 5211 IH
Вытяжка подвесная Hansa OSC5211IH с серо-серебристым корпусом отличается легкостью монтажа и высокой эффективностью при сравнительно компактных габаритах.
Эта модель, предназначенная для встраивания, имеет ширину 50 см при высоте 8.5 см и выполняет задачу отвода и циркуляции воздуха на кухне. Она оборудована электродвигателем мощностью 85 Вт и эффективным вентилятором, который обеспечивает вытяжке производительность на уровне 170 кубических метров воздуха в течение часа.
Встраиваемая кухонная вытяжка Hansa OSC5211IH подвесного типа с диаметром воздуховода 12 см обеспечит чистоту воздуха на кухне и поможет избавиться от неприятного запаха гари, который может исходить от плиты или жарочного шкафа.
Она имеет три рабочих режима, выбрать среди которых наиболее оптимальный позволят переключатели-кнопки. В ней установлен жировой фильтр, улавливающий микроскопические частицы жира из воздуха. Эта модель комплектуется галогенной лампой мощностью 28 Вт.
Подвесная вытяжка Jetair Senti F (50) WH
Вытяжка подвесная Jetair Senti F (50) WH в белом корпусе способна экономить на кухне пространство ввиду компактности и удобного способа монтажа.
Вытяжка обладает мощностью 120 Вт, что гарантирует эффективный воздухообмен, выводя неприятные запахи через воздухоотвод диаметром 12.5 см. Через него также поступает свежий воздух. В связи с этим, можно отметить работу модели в режимах циркуляции и отвода.
При подключении к вентиляционному каналу Jetair Senti F (50) WH обеспечивает производительность 350 м³/ч. Для встраивания вытяжка имеет ширину 50 см, она крепится под подвесной шкаф либо к стене, что способствует экономии места. В качестве системы управления используется ползунковый механизм.
Jetair Senti F (50) WH оснащена угольным фильтром, который при загрязнении легко вынимается для очистки.
Три скоростных режима позволяют регулировать интенсивность воздушного потока.
При этом изменяется уровень шума, максимальный предел которого составляет 63 дБ. Две галогенные лампы по 40 Вт служат источниками освещения.
Подвесная вытяжка MAUNFELD MPA 50
Вытяжка Maunfeld MPA 50 White — модель блочного типа, которая фиксируется над электрической и газовой плитой на высоте 55 и 65 см соответственно. За счет широкой рабочей поверхности испарения, восходящие от варочной панели, эффективно улавливаются и пропускаются сквозь алюминиевый фильтр.
Благодаря этому воздух очищается от различных загрязнений, а также исключается оседание жира и копоти на кухонной мебели, стенах и окнах. Максимальная производительность устройства, предназначенного для небольших помещений, составляет 320 м/ч.
Интуитивно понятная механическая система управления представлена переключателями, расположенными на фронтальной части. Пользователь без труда выбирает оптимальный режим работы вытяжки Maunfeld MPA 50 White, регулирует скорость и активирует подсветку.
В процессе функционирования модель производит шум на уровне 48 дБ, который не вызывает чувства дискомфорта у находящихся вблизи людей.
Корпус устройства изготовлен из высококачественного металла, устойчивого к коррозии и механическим повреждениям.
Подвесная вытяжка Shindo ITEA 60 SS
Вытяжка подвесная Shindo ITEA 60 S проста в монтаже. Вам нужно будет лишь подготовить настенный крепеж. 60-сантиметровое устройство рассчитано на совместную эксплуатацию с плитами и варочными поверхностями соответствующей ширины.
Доступные режимы работы – отвод и циркуляция. Модель имеет интуитивно понятную кнопочную панель управления. Левая кнопка используется для включения вытяжки, правая – для включения подсветки, а три центральные – для выбора скоростных режимов.
На максимальной скорости модель обеспечивает производительность, составляющую 350 м³/ч. Уровень шума при этом не превышает 42 дБ. Вытяжка вряд ли доставит вам акустический дискомфорт.
Вытяжка подвесная Shindo ITEA 60 S собрана в металлическом корпусе серебристого цвета.
Роль источника света исполняет лампа накаливания. Высота и глубина вытяжки равны 82 и 480 мм соответственно. Конструкцией устройства предусмотрен антивозвратный клапан. Масса вытяжки – 5 кг. В комплектацию модели входит инструкция.Источник: https://megaobzor.com/LuchShie-vitjazhki-dlja-kuhni-LEX-Simple-2M-600-White.htmlПодписывайтесь на канал «TTL News» в Facebook, чтобы первыми узнавать о новостях и эксклюзивных материалах по информационной безопасности и информационных технологиях.
Возврат к списку
Узнайте о Steam | Обратные клапаны
Хотя обратные клапаны могут эффективно выключить обратный поток, они никогда не должны быть использованы вместо запорного клапана, чтобы содержать острый пар, в секции трубы.
Как и в случае с запорными клапанами, существует несколько различных конструкций обратных клапанов, каждая из которых подходит для конкретных применений. В этом модуле обсуждаются различные типы обратных клапанов и их применение, а также правильный метод определения размеров.
Подъемные обратные клапаны аналогичны по конфигурации шаровым клапанам, за исключением того, что диск или заглушка срабатывают автоматически.Входное и выходное отверстия разделены конической заглушкой, которая опирается на обычно металлическое седло; в некоторых клапанах плунжер можно удерживать на своем седле с помощью пружины. Когда поток в клапан идет в прямом направлении, давление жидкости поднимает конус с его седла, открывая клапан. При обратном потоке конус возвращается на свое место и удерживается на месте давлением обратного потока.
Если используется металлическое седло, подъемный обратный клапан подходит только для приложений, где допустима небольшая утечка в условиях обратного потока.Кроме того, конструкция подъемного обратного клапана обычно ограничивает его использование в системах с водой, впоследствии они обычно используются для предотвращения обратного потока конденсата в конденсатоотводчиках и на выходах циклических конденсатных насосов.
Основное преимущество подъемного обратного клапана заключается в его простоте, а поскольку конус является единственной подвижной частью, клапан является прочным и не требует значительного обслуживания. Кроме того, использование металлического седла ограничивает степень его износа. Обратный клапан подъема имеет два основных ограничения; Во-первых, он предназначен только для установки в горизонтальных трубопроводах, а во-вторых, его размер обычно ограничен DN80, выше которого клапан станет слишком громоздким.
Обратный клапан поршневого типа представляет собой модификацию стандартного обратного клапана. Он включает в себя заглушку в форме поршня вместо конуса, и к этому механизму прилагается пробка. Дроссельная заслонка производит демпфирующий эффект во время работы, тем самым устраняя повреждения, вызванные частой работой клапана, например, в трубопроводных системах, которые подвержены скачкам давления или частым изменениям направления потока (одним из примеров может быть бойлер торговая точка).
Поворотный обратный клапан состоит из заслонки или диска того же диаметра, что и отверстие трубы, которые свешиваются на пути потока.При потоке в прямом направлении давление жидкости заставляет диск подниматься вверх, позволяя течь через клапан. Обратный поток приведет к тому, что диск закроется в седле и остановит возврат жидкости по трубе. В отсутствие потока вес створки отвечает за закрытие клапана; однако в некоторых случаях закрытию может способствовать использование утяжеленного рычага. Как видно из рисунка 12.3.2, весь механизм заключен в корпус, который позволяет заслонке убираться с пути потока.
Поворотные обратные клапаны создают относительно высокое сопротивление потоку в открытом положении из-за веса диска. Вдобавок они создают турбулентность, потому что заслонка «плавает» в потоке жидкости. Это означает, что перепад давления на поворотном обратном клапане обычно больше, чем на других типах.
При резких изменениях потока диск может удариться о седло клапана, что может вызвать значительный износ седла и вызвать гидроудар по системе трубопроводов.Этого можно избежать, установив на диск демпфирующий механизм и используя металлические седла для ограничения степени износа седла.
Клапаны обратные межфланцевыеКак подъемные, так и поворотные обратные клапаны имеют тенденцию быть громоздкими, что ограничивает их размер и делает их дорогостоящими. Чтобы преодолеть это, были разработаны обратные клапаны вафли. По определению вафельные обратные клапаны — это клапаны, которые предназначены для установки между набором фланцев. Это широкое определение охватывает множество различных конструкций, включая дисковые обратные клапаны и бесфланцевые обратные клапаны с поворотным или раздельным диском.
Клапаны обратные дисковые Дисковый обратный клапан состоит из четырех основных компонентов: корпуса, диска, пружины и держателя пружины.
Диск движется в плоскости, перпендикулярной потоку жидкости, чему противостоит пружина, удерживаемая на месте фиксатором. Корпус спроектирован как единое центрирующее кольцо, облегчающее установку. Если требуется уплотнение с «нулевой утечкой», может быть установлено мягкое седло.
Когда сила, прикладываемая к диску со стороны давления на входе, превышает силу, оказываемую пружиной, весом диска и любым давлением на выходе, диск вынужден подниматься со своего седла, позволяя потоку проходить через клапан.Когда перепад давления на клапане уменьшается, пружина заставляет диск вернуться на свое седло, закрывая клапан непосредственно перед тем, как возникнет обратный поток. Это показано на рисунке 12.3.4. Наличие пружины позволяет устанавливать дисковый обратный клапан в любом направлении.
Перепад давления, необходимый для открытия обратного клапана, в основном определяется типом используемой пружины. Помимо стандартной пружины доступно несколько вариантов пружины:
- Без пружины — Используется при небольшом перепаде давления на клапане.
- Нимоновая пружина — Используется при высоких температурах.
- Усиленная пружина — увеличивает необходимое давление открытия. При установке в линию питательной воды котла его можно использовать для предотвращения затопления паровых котлов при отсутствии давления.
Как и у всех обратных клапанов с пластиной, размер дискового обратного клапана определяется размером соответствующей трубопроводной системы. Обычно это обеспечивает правильный размер клапана, но бывают случаи, когда размер клапана больше или меньше.
Обратный клапан слишком большого размера часто проявляется в виде непрерывного дребезжания клапана, которое представляет собой повторяющееся открытие и закрытие клапана, которое происходит, когда клапан открыт только частично. Это вызвано тем, что при открытии клапана давление на входе падает; если это падение давления означает, что перепад давления на клапане упадет ниже требуемого давления открытия, клапан захлопнется. Как только клапан закрывается, давление снова начинает расти, поэтому клапан открывается, и цикл повторяется.
Превышение нормы обычно можно исправить, выбрав клапан меньшего размера, но следует отметить, что это увеличит падение давления на клапане для любого одного потока. Если это неприемлемо, возможно, удастся преодолеть эффект вибрации, уменьшив силу закрытия на диске. Это можно сделать либо используя стандартную пружину вместо усиленной, либо полностью сняв пружину. Другой вариант — использовать мягкое сиденье; это не предотвращает дребезжание, а, скорее, уменьшает шум.Однако следует соблюдать осторожность, поскольку это может вызвать чрезмерный износ сиденья.
Занижение размера приводит к чрезмерному падению давления на клапане и, в крайнем случае, может даже препятствовать потоку. Решение — заменить клапан меньшего размера на более крупный.
Дисковые обратные клапаны меньше и легче, чем подъемные и стандартные поворотные обратные клапаны, и, следовательно, дешевле. Однако размер дискового обратного клапана ограничен DN125; выше этого конструкция усложняется. Обычно такая конструкция включает диск в форме конуса и пружину малого диаметра, которая удерживается и направляется вдоль центральной линии конуса, что труднее и дороже в производстве.
Даже в этом случае такие конструкции все еще ограничены размером до DN250.
Стандартные дисковые обратные клапаны не следует использовать в приложениях с сильно пульсирующим потоком, например, на выходе поршневого воздушного компрессора, поскольку повторяющиеся удары диска могут привести к выходу из строя держателя пружины и высоким уровням напряжения. Весной. Для таких применений доступны специально разработанные фиксаторы. Эти конструкции обычно уменьшают ход диска, что эффективно увеличивает сопротивление потоку и, следовательно, увеличивает перепад давления на клапане.
Конструкция дисковых обратных клапанов позволяет устанавливать их в любом положении, включая вертикальные трубопроводы, где жидкость течет вниз.
Межфланцевые обратные клапаны поворотного типа Они похожи на стандартные поворотные обратные клапаны, но не имеют полноценной конструкции, вместо этого, когда клапан открывается, заслонка вдавливается в верхнюю часть трубопровода.
Следовательно, створка должна иметь меньший диаметр, чем диаметр трубопровода, и из-за этого перепад давления на клапане, который часто бывает высоким для клапанов поворотного типа, дополнительно увеличивается.
Обратные клапаны поворотного типа используются в основном на трубопроводах больших размеров, обычно больше DN125, потому что на небольших трубопроводах перепад давления, вызванный «плавающим» диском в потоке жидкости, становится значительным. Кроме того, имеется значительная экономия средств за счет использования этих клапанов больших размеров из-за небольшого количества материала, необходимого для изготовления клапана.
Однако есть одна проблема с использованием клапанов большего размера; из-за своего размера диски особенно тяжелые и, следовательно, обладают большим количеством кинетической энергии при закрытии.Эта энергия передается седлу и технологической жидкости, когда клапан закрывается, что может привести к повреждению седла клапана и возникновению гидроудара.
Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений из-за их компактной конструкции и относительно низкой стоимости. Ниже приводится список некоторых из их наиболее распространенных приложений:
- Питающие трубопроводы котла — Обратный клапан используется для предотвращения вытеснения котловой воды обратно по питающему трубопроводу в резервуар хранения, когда питательный насос останавливается.Кроме того, дисковый обратный клапан с усиленной пружиной и мягким седлом может быть установлен в питающей линии котла, чтобы предотвратить поток под действием силы тяжести в котел, когда питающий насос отключен.
- Конденсатоотводчики — За исключением конденсатоотводчиков, выпускающих в атмосферу, обратные клапаны всегда должны устанавливаться после конденсатоотводчика для предотвращения обратного потока конденсата, затопляющего паровое пространство. Обратный клапан также предотвратит повреждение конденсатоотводчика гидравлическим ударом в конденсатопроводе.Следует отметить, что при использовании конденсатоотводчиков дутьевого типа обратный клапан должен быть установлен на расстоянии не менее 1 м от конденсатоотводчика.
Обратный клапан также предотвратит повреждение конденсатоотводчика гидравлическим ударом в конденсатопроводе.Следует отметить, что при использовании конденсатоотводчиков дутьевого типа обратный клапан должен быть установлен на расстоянии не менее 1 м от конденсатоотводчика.- Контуры горячей воды — обратный клапан должен быть установлен после каждого насоса, чтобы предотвратить обратный поток через насос, когда он отключен (см. Рисунок 12.3.8).
- Смешивание — в каждой линии подачи должен быть установлен обратный клапан, чтобы предотвратить обратный поток по различным линиям, который приведет к загрязнению.Обычное применение смешивания — это смешивание горячей и холодной воды для получения горячей воды (см. Рисунок 12.3.10).
- Защита трубопроводной арматуры — обратные клапаны используются для предотвращения повреждения оборудования, такого как расходомеры и регулирующие клапаны, все из которых могут быть повреждены обратным потоком. Обратные клапаны также предотвращают попадание содержимого сетчатых фильтров в трубопровод перед обратным потоком жидкости.
- Применение с несколькими котлами — на выходе каждого котла должен быть установлен обратный клапан, чтобы предотвратить попадание пара в котлы, которые могут находиться в режиме горячего резервирования (см. Рисунок 12.3.11).
Обратные клапаны также предотвращают попадание содержимого сетчатых фильтров в трубопровод перед обратным потоком жидкости.- Сосуды для продувки — Если в резервуар для продувки поступает продувка от более чем одного котла, на каждой отдельной продувочной линии следует установить обратный клапан. Это предотвратит попадание продувки из одного котла в другой. Во многих странах это требование закона.
- Испарительные сосуды — на выходе пара мгновенного испарения из испарительного сосуда установлен вафельный обратный клапан; это гарантирует, что пар из любого клапана подпитки не попадет обратно в испарительный сосуд (см. Рисунок 12.3.12). Обратный клапан также устанавливается после конденсатоотводчика, опорожняющего испарительный сосуд.
Обратный клапан с разрезным диском или двухдисковый обратный клапан разработан для преодоления ограничений по размеру и перепаду давления поворотных и дисковых обратных клапанов вафельного типа. Заслонка поворотного обратного клапана по существу разделена и откидывается вниз по центру, так что две тарелки диска будут качаться только в одном направлении. Дисковые пластины удерживаются на седле торсионной пружиной, установленной на шарнире.
Для того, чтобы удерживать шарнир в центре пути потока, можно использовать внешние стопорные штифты. Эти стопорные штифты являются обычным источником утечки из клапана. Усовершенствованная конструкция обеспечивает внутреннюю фиксацию петли, а поскольку клапанный механизм полностью герметизирован внутри корпуса, утечка в атмосферу предотвращается (см. Рисунок 12.3.13).
Клапан нормально закрыт, так как тарелки диска закрываются торсионной пружиной.
Когда жидкость течет в прямом направлении, давление жидкости заставляет дисковые пластины открываться на шарнирах, позволяя течь.Обратный клапан закрывается пружиной, как только поток прекращается, прежде чем может возникнуть обратный поток.
Частое открытие и закрытие обратного клапана с разделенным диском вскоре приведет к повреждению седла, если пятки пластин диска будут задевать седло во время открытия. Чтобы преодолеть это, пятка пластин диска поднимается во время первоначального открытия клапана, и пластины вращаются исключительно на шарнире, а не на поверхности седла.
Обратный клапан с разъемным диском имеет ряд преимуществ по сравнению с другими типами обратных клапанов:
- Конструкция с разъемным диском не ограничена по размеру, и эти клапаны производятся с размерами до DN5400.
- Перепад давления на обратном клапане с разрезным диском значительно ниже, чем у других типов.
- Их можно использовать при более низком давлении открытия.
- Обратные клапаны с разрезным диском могут быть установлены в любом положении, включая вертикальные трубопроводы.
Вышеупомянутые обратные клапаны являются наиболее часто встречающимися в паровых, конденсатных и жидкостных системах. Однако доступны и несколько других типов.Три типа, перечисленные ниже, в основном подходят для жидкостей и впоследствии могут быть обнаружены в конденсатных системах:
- Шаровой обратный клапан — состоит из шара с резиновым покрытием, который обычно устанавливается на входе клапана и закрывает вход. Когда на шар оказывается давление, он смещается с посадочного места по направляющей, позволяя жидкости проходить через входное отверстие. Когда давление жидкости падает, шарик возвращается на свое место на впускном седле. Примечание. Шаровые обратные клапаны обычно используются только в жидкостных системах, так как с помощью шара трудно получить герметичное уплотнение.
- Мембранный обратный клапан — гибкая резиновая диафрагма помещается в сетку или перфорированный конус с точкой в направлении потока в трубопроводе (см. Рисунок 12.3.15). Поток в прямом направлении отклоняет диафрагму внутрь, обеспечивая свободный проход жидкости. Когда нет потока или существует противодавление, диафрагма возвращается в исходное положение, закрывая клапан. Примечание. Материал мембраны обычно ограничивает применение обратного клапана мембраны для жидкостей ниже 180 ° C и 16 бар.
- Обратный клапан с поворотным диском — он похож на обратный клапан поворотного типа, но с заслонкой, повернутой перед центром давления и противовесом или подпружиненной, чтобы принять нормально закрытое положение (см. Рисунок 12.3.16). Когда поток находится в прямом направлении, диск поднимается и «плавает» в потоке, обеспечивая минимальное сопротивление потоку. Диск сбалансирован таким образом, что при уменьшении потока он поворачивается в сторону закрытого положения и закрывается до того, как фактически начнется обратный поток. В большинстве случаев работа происходит плавно и бесшумно. Примечание: из-за конструкции обратного клапана с наклонным диском его можно использовать только с жидкостями.
В большинстве случаев работа происходит плавно и бесшумно. Примечание: из-за конструкции обратного клапана с наклонным диском его можно использовать только с жидкостями.Поскольку большинство типов обратных клапанов подходят для использования как в жидкостных, так и в газовых системах, производители обычно показывают падение давления на клапане в виде диаграммы потери давления для воды. Типичная диаграмма потери давления показана на рисунке 12.3.17. Он показывает падение давления на конкретном обратном клапане для данного размера клапана и расход воды в м³ / ч.
Чтобы определить перепад давления на обратном клапане для других жидкостей, необходимо рассчитать эквивалентный объемный расход воды, это делается по формуле в уравнении 12.3.1:
После определения эквивалентного объемного расхода воды падение давления на клапане можно считать по диаграмме, используя тот же метод, что и для воды, выбрав эквивалентный объемный расход воды вместо фактического объемного расхода.
Следует отметить, что объемный расход (в м³ / ч) обычно указывается для жидкостей, в то время как в паровых приложениях обычно используется массовый расход (в кг / ч). Для преобразования из кг / ч в м³ / ч массовый расход умножается на удельный объем (в кг / м³) для конкретного рабочего давления и температуры (см. Уравнение 12.3.2).
В качестве альтернативы, если указано значение te Kv клапана, перепад давления на клапане может быть определен с использованием метода, описанного в Модуле 12.2.
Пример 12.3.1
Определите падение давления на обратном клапане DN65, пропускающем 1 200 кг / ч насыщенного пара при 8 бар изб. Используйте характеристики падения давления, показанные на рисунке 12.3.17.
Решение:
Первый шаг — вычислить объемный расход:
Из паровых столов при манометре 8 бар, vg = 0,214 9 м³ / кг
Согласно рисунку 12.3.18, перепад давления на клапане будет приблизительно 0,085 бар.
Противозаливные обратные клапаны
Более 50% ущерба от наводнений приходится на противоток. Обратный поток возникает, когда стоки переполняются ливневой водой во время паводков. У сливного обратного клапана есть единственная заслонка, чтобы предотвратить попадание воды в сливную трубу и затопление вашего дома.
Существует два типа обратных клапанов для защиты от затопления: модернизированные и линейные.
- Retro-fit — самый простой способ защиты от обратного потока — это обратный клапан, который просто вставляется в трубу, ведущую в смотровую камеру, или в конец сливной трубы.Эти клапаны изготавливаются своими руками, не требуют специальных знаний или инструментов для установки. Примеры модернизации дренажных обратных клапанов:
- In-line — если вы не можете найти смотровую камеру за пределами вашего дома, вам необходимо установить встроенный обратный клапан. Для этого потребуется гораздо больше работы, так как перед резкой трубы необходимо будет вырыть яму. Мы рекомендуем вам вызвать специалиста, чтобы посоветовать лучшее место и необходимые работы.
Мы рекомендуем вам вызвать специалиста, чтобы посоветовать лучшее место и необходимые работы.Где в стоке установить обратный клапан для защиты от затопления?
Инспекционная камера — каждая собственность должна быть подключена к дренажной системе, поэтому инспекционная камера находится за пределами вашей собственности.Это позволяет совету проверять канализацию, не требуя доступа к вашему дому. Смотровая камера будет иметь ширину примерно 350 мм, но может достигать 450 мм в нижней части. Смотровая камера может иметь размер до 3 м, но большинство смотровых камер легко доступны и находятся на расстоянии вытянутой руки (12-18 дюймов ниже уровня земли). На месте будет крышка люка, которую вам нужно будет снять, чтобы получить доступ к сливной трубе.
Конец трубы — , если у вас есть дренажная труба, ведущая к пруду, ручью или реке, вы можете захотеть, чтобы обратный клапан проходил через верх трубы.В этой ситуации можно установить обратный клапан на конце трубы.
Пример включает:
Новая камера за пределами вашей собственности — , если вы не можете найти смотровую камеру или конец дренажной трубы, вам нужно будет найти планы, чтобы понять, где ваши стоки соединяются с дренажной системой. Как только вы найдете трубу, позвоните специалисту по дренажу, чтобы обсудить установку новой камеры для обратного клапана.
Как работает обратный клапан против затопления?
Обратные клапаны с ретро-посадкой могут быть вставлены в грязную трубу внутри смотровой камеры.Клапан имеет единственную заслонку, которая большую часть времени находится в закрытом положении. Когда вода уходит из помещения, заслонка открывается и снова закроется, как только давление снизится. Клапан спроектирован открытым только под давлением смыва туалета. В случае наводнения или скопления воды из-за засорения слива клапан закрывается, чтобы предотвратить обратный поток. Кроме того, крышка из нержавеющей стали предотвращает попадание крыс в канализацию.
Размер обратных клапанов против затопления
Размер дренажной трубы будет зависеть от типа собственности, ведущей к дренажной системе.В Великобритании стандартные размеры дренажных труб:
- Жилая — 110мм
- Коммерческая недвижимость — 150 мм
Где купить?
Вы можете купить обратные клапаны на сайте нашего магазина или позвонить нам по телефону 01484 505059.
Продукты с обратным клапаном доступны здесь.
Обратные клапаны | Nordson MEDICAL
Обратный клапан контролирует направление потока жидкости и доступен в различных конфигурациях в зависимости от области применения.Обратные клапаны одинарной конфигурации предназначены для предотвращения обратного потока только в одном направлении. Обратные клапаны двойной конфигурации управляют потоком в двух направлениях, последовательно отводя жидкость к нескольким выпускным отверстиям. Обратные клапаны с одинарной конфигурацией обычно закрыты — это означает, что для обеспечения потока требуется положительный перепад давления — с различными вариантами завершения, включая люэровские, соединительные муфты, соединительные штыри и конструкции с зазубринами.
Существует также несколько номинальных значений давления открытия, от прецизионных вариантов давления открытия, близких к нулю, до антисифонных клапанов, которые имеют более высокое давление открытия для предотвращения потока, индуцированного гравитацией.Обратные клапаны медицинского класса изготовлены из материалов класса VI USP, которые считаются безопасными для человеческого тела. Обратные клапаны медицинского класса снижают риск загрязнения, обеспечивают бесшовную заливку и обеспечивают более высокие скорости потока. Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузии, дренаже и орошении.
Обратные клапаны одинарной конфигурации
Обратные клапаны с одной конфигурацией Продукты серии или SCV доступны в антисифонной, односторонней и зазубренной конфигурациях, из различных материалов и из различных материалов.В односторонних конфигурациях предусмотрены охватываемые и охватываемые зажимные люверсы, соединительные гнезда и соединительные штифты в различных комбинациях и размерах.
Обратные клапаны с зазубринами имеют 3/32 дюйма (2,4 мм) и 1/8 дюйма (3,2 мм) концы с одинарными зазубринами в конфигурациях Люэра с зазубринами и зазубринами, переходящими через зазубрины и зазубринами. Обратные клапаны с одинарной конфигурацией снижают риск загрязнения и отличаются более точным, более низким давлением открытия и более высоким расходом. Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузии, дренаже и орошении.
Все обратные клапаны включают силиконовые диафрагмы, не содержащие ДЭГФ и латекса, отличаются низким объемом заливки, легкостью удаления пузырьков воздуха во время заливки и работают в любой пространственной ориентации. Все материалы конструкции соответствуют критериям USP Class VI и ISO 1099.
Антисифонные обратные клапаны
Антисифонные обратные клапаны
Nordson MEDICAL Антисифонные обратные клапаны не только предназначены для управления направленным потоком и предотвращения обратного потока, но также имеют более высокое давление открытия для предотвращения непреднамеренного потока жидкости, вызванного сифонированием при подключении к линии с более высоким потоком.
Они изготовлены из материалов медицинского качества и разработаны для работы в любой пространственной ориентации с улучшенными функциями вентиляции для медицинских приложений, таких как энтеральное питание. Благодаря этим качественным материалам и конструкции наши антисифонные обратные клапаны соответствуют критериям USP Class VI и ISO 10993. Наши антисифонные обратные клапаны Nordson MEDICAL — это лучший выбор профессионалов здравоохранения во всем мире.
- Предназначен для предотвращения обратного потока
- Материалы соответствуют критериям USP Class VI и ISO 10993
- Захват воздуха легко устраняется во время заливки
- Работать в любой пространственной ориентации
- Нормально закрытый клапан для оптимального регулирования расхода
- Самое низкое давление открытия на рынке
- Предотвращает нежелательный свободный поток под действием силы тяжести
- Улучшает функцию вентиляции воздуха для таких приложений, как энтеральное питание
Материалы
Жилье
- Метилметакрилатакрилонитрилбутадиенстирол (MABS)
- Стиролакрилонитрил (SAN)
- Поликарбонат
Диафрагма
- Силикон
- Материал без фталатов и латексов
Стерилизация
- Устойчив к гамма-излучению, совместим с EtO
Давление открытия
- 1. 450-4,351 фунтов на кв. Дюйм (100–300 мбар)
450-4,351 фунтов на кв. Дюйм (100–300 мбар)Максимальное противодавление
- 73–304,5 фунтов на кв. Дюйм (5–20,99 бар)
Расход
Обратные клапаны высокого расхода
Обратные клапаны высокого расхода
Наши обратные клапаны с высоким расходом специально разработаны с использованием качественных медицинских материалов, сертифицированных по USP Class VI и ISO 10993, для промывки и орошения полости тела. Эти обратные клапаны с высоким расходом, спроектированные для увеличения потока с меньшим ограничением, обеспечивают более быстрый поток и способность удалять пузырьки воздуха во время заливки.
Посетить Интернет-магазин- Предназначен для промывки и орошения
- Материалы соответствуют критериям USP Class VI и ISO 10993
- Легко удаляются пузырьки воздуха во время заливки
Материалы
Жилье
- Метилметакрилатакрилонитрилбутадиенстирол (MABS)
Диафрагма
- Силикон (материал, не содержащий фталатов и латекса)
Подходит для трубок OD
Стерилизация
- Устойчив к гамма-излучению, совместим с EtO
Давление открытия
Макс.
Противодавление
Расход
- С водой под давлением 100 мбар ≥ 1000 мл / мин
- С водой под давлением 1 бар ≥ 3000 мл / мин
Односторонние обратные клапаны
Односторонние обратные клапаны
Эти односторонние обратные клапаны не только спроектированы из материалов медицинского класса и спроектированы для предотвращения обратного потока в закрытом состоянии покоя, эти однонаправленные клапаны предназначены для работы в любой пространственной ориентации и имеют самое низкое давление открытия рынок.Благодаря улучшенным функциям вентиляции для энтерального питания и способности работать в любой пространственной ориентации, наши односторонние обратные клапаны идеальны для любых медицинских применений, где важно устранение обратного потока.
Посетить Интернет-магазин- Предназначен для предотвращения обратного потока
- Материалы соответствуют критериям USP Class VI и ISO 10993
- Захват воздуха легко устраняется во время заливки
- Работать в любой пространственной ориентации
- Нормально закрытый клапан для оптимального регулирования расхода
- Самое низкое давление открытия на рынке
- Управляемый направленный поток помогает предотвратить обратный поток
- Предотвращает нежелательный свободный поток под действием силы тяжести
- Улучшает функцию вентиляции воздуха для таких приложений, как энтеральное питание
Материалы
Жилье
- Метилметакрилатакрилонитрилбутадиенстирол (MABS)
- Стиролакрилонитрил (SAN)
- Поликарбонат
Диафрагма
- Силикон (материал, не содержащий фталатов и латекса)
Стерилизация
- Устойчив к гамма-излучению, совместим с EtO
Давление открытия
Макс.
Противодавление
- 73–116,03 фунтов на кв. Дюйм (5–8 бар)
Расход
- ≥ 90 мл / мин – 150 мл / мин
Обратные клапаны с зазубринами
Обратные клапаны с зазубринами
Обратные клапаны с зазубринами имеют одинарные концы с зазубринами 3/32 дюйма (2,4 мм) и 1/8 дюйма (3,2 мм) в конфигурациях Люэра с зазубринами и зазубринами, переходными и переходными. Обратные клапаны с зазубринами снижают риск загрязнения и отличаются более высокой точностью, более низким давлением трещин и более высокой скоростью потока.Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузии, дренаже и орошении.
Посетить Интернет-магазин- Идеально для инфузий, дренажа и орошения
- Снижает риск загрязнения
- Отличается более низким давлением трещин и более высоким расходом
- Материалы соответствуют критериям USP Class VI и ISO 10993
- Захват воздуха легко устраняется во время заливки
- Работать в любой пространственной ориентации
Материалы
Жилье
- Метилметакрилатакрилонитрилбутадиенстирол (MABS)
- Стиролакрилонитрил (SAN)
- Поликарбонат
Диафрагма
- Силикон (материал, не содержащий фталатов и латекса)
Одиночные концы зубцов
- 3/32 дюйма (2. 4 мм)
- 1/8 дюйма (3,2 мм)
4 мм)Конфигурации
- От зубца до зубца прямо через
- Переход
- Барб к мужчине / женщине Люэру
Стерилизация
- Устойчив к гамма-излучению, совместим с EtO
Давление открытия
Макс. Противодавление
Расход
Обратные клапаны двойной конфигурации
Уникальные обратные клапаны двойной конфигурации компании Nordson MEDICAL или двунаправленный двойной обратный клапан серии DCV разработан для перекачки чистой жидкости из резервуара подачи к месту использования.Емкость для подачи жидкости соединяется с портом подачи клапана (дымоходом) с помощью люэровского соединения или трубки. Жидкость отбирается из емкости подачи шприцем или другим устройством, подключенным к порту аспирации. Когда шприц сжимается, жидкость затем перемещается через выходное отверстие к месту использования без фальсификации жидкости. Двунаправленные клапаны серии DCV производятся из поликарбонатной смолы с использованием силиконовой диафрагмы с двумя доступными входными портами, соединяющимися с входным отверстием для аспирации Люэра и выходным отверстием Люэра.
Обратные клапаны двойной конфигурации
Обратные клапаны двойной конфигурации
Наши двунаправленные двойные обратные клапаны изготовлены из материалов медицинского класса, сертифицированных по USP Class VI, и отличаются качественным инженерным дизайном, который позволяет перемещать чистые жидкости со стороны подачи на объект без отсоединения шприца. Эти двойные обратные клапаны также включают в себя два доступных впускных порта — люэровское отверстие аспирации с внутренней резьбой и выходное отверстие с резьбой Люэра, что увеличивает функциональность.
Посетить Интернет-магазин- Двунаправленный обратный клапан двойной
- Перекачка чистой жидкости от источника к месту
- Для наполнения шприца отключение не требуется
- 2 доступных впускных порта для подключения:
- Женский аспирационный порт Люэра
- Порт нагнетания Люэра с наружной резьбой
- Материалы соответствуют критериям USP Class VI
- Высокий расход
- Низкое давление открытия
Материалы
Жилье
Диафрагма
- Силикон (материал, не содержащий фталатов и латексов
Давление открытия
- 2–5 фунтов на квадратный дюйм (0. 14 бар – 0,34 бара)
14 бар – 0,34 бара)Обратные клапаны нестандартной конфигурации
Nordson MEDICAL — ваш единственный поставщик обратных клапанов индивидуальной конфигурации . Мы можем работать с вашей командой от первоначальной идеи до масштабирования производства. От индивидуальной присоединительной геометрии до рабочих характеристик клапана — мы можем адаптировать наши обратные клапаны в соответствии с вашими конкретными требованиями в самых сложных областях применения.
Позвоните сегодня в службу поддержки клиентов Nordson MEDICAL по телефону 1-888-404-5837 и узнайте, как партнерство с Nordson MEDICAL обеспечивает точность мирового класса в самых сложных областях применения.
Обратные клапаны нестандартной конфигурации
Обратные клапаны нестандартной конфигурации
Выбор партнера, такого как Nordson MEDICAL, который будет работать в тесном сотрудничестве с вами над проектированием и разработкой обратного клапана, который отвечает вашим требованиям к размерам и характеристикам и поддерживает ваш продукт с производственными возможностями мирового класса и нормативной поддержкой, может иметь первостепенное значение для успеха вашего товар.
Какова функция обратного дренажного клапана в масляном фильтре? —
Масляный фильтр — очень важный компонент; он улавливает грязь и мусор, предотвращая их распространение по двигателю.Это защищает жизненно важные внутренние детали, такие как подшипники, шейки и стенки цилиндров.
Другой способ защиты и смазки двигателя масляным фильтром — использование обратного дренажного клапана. Этот клапан преимущественно используется в навинчиваемых версиях современных масляных фильтров, а не в составе фильтров картриджного типа. Хотя вы, возможно, не слышали о нем раньше или не знали, что он делает, этот клапан чрезвычайно важен. Если он не работает должным образом, это может привести к серьезным повреждениям двигателя.
Конструкция масляного фильтра
Конструкция масляного фильтра может показаться простой, но масляный фильтр — это гораздо больше, чем вы думаете. Прежде чем углубляться в подробности того, какой ущерб может быть вызван неисправным сливным обратным клапаном, неплохо узнать, как работает масляный фильтр автомобиля.
Типичные компоненты масляного фильтра включают следующее:
• Отверстие или крышка: Это пластина в нижней части фильтра. Он служит точкой входа и выхода нефти.Он также содержит центральное отверстие с резьбой, которое позволяет прикрепить фильтр к двигателю.
• Фильтрующий материал: Грязь и мусор задерживаются в фильтрующем материале. Как правило, он состоит из микроскопических целлюлозных волокон и синтетических волокон. Затем он пропитывается смолой для придания прочности. Фильтрующий материал складывается в складки для создания большей площади поверхности.
• Центральная стальная трубка: Центральная стальная трубка служит структурой для фильтра.Это также позволяет отфильтрованному маслу возвращаться в двигатель.
• Предохранительный клапан: предохранительный клапан открывается, когда давление масла слишком велико из-за засорения фильтрующего материала. Это позволяет нефильтрованному маслу выходить через центральную трубку для предотвращения остановки двигателя.
• Торцевой диск: В некоторых масляных фильтрах используется торцевой диск для предотвращения утечки нефильтрованного масла в центральную трубку. Другие вместо этого используют герметик.
• Держатель: Как следует из названия, держатель плотно прижимает фильтрующий материал и концевой диск к отводной пластине.
• Обратный дренажный клапан: Обратный дренажный клапан предотвращает вытекание масла из фильтра при выключенном двигателе.
Повреждение двигателя из-за неисправного сливного обратного клапана
Во время замены масла рекомендуется залить свежее масло в новый фильтр перед его установкой. Таким образом, масло поступает в двигатель сразу после его запуска.
Противодренажный обратный клапан служит цели, аналогичной этой стратегии замены масла.Каждый раз, когда двигатель останавливается, клапан не дает маслу вытекать из фильтра. Это позволяет двигателю получать масло сразу после запуска.
Неисправный обратный сливной клапан позволяет маслу стекать обратно в двигатель. Это предотвращает попадание масла в двигатель при его первом запуске. Результатом является износ двигателя и возможный отказ из-за отсутствия смазки. Низкокачественные масляные фильтры часто имеют плохо спроектированный обратный дренажный клапан, который не работает должным образом.
Не соглашайтесь на некачественные масляные фильтры
Лучший способ избежать проблем с обратным сливом — использовать высококачественный фильтр.Хороший фильтр обычно имеет прочный обратный дренажный клапан, предназначенный для защиты двигателя. Например, Premium Guard предлагает масляные фильтры, которые проходят строгие испытания на герметичность и разрыв под давлением. Масляные фильтры серии с увеличенным сроком службы также включают силиконовый обратный дренажный клапан, способный выдерживать экстремальные температуры. Высококачественный масляный фильтр — недорогой способ защитить двигатель вашего автомобиля.
Источники:
https://www.popularmechanics.com/cars/how-to/a8133/whats-actually-inside-an-oil-filter-13272754/
http: // www.aa1car.com/library/oil_filters.htm
https://www.youtube.com/watch?v=X3JulJDNpeU
Воздушные обратные клапаны для аквариумов — спасите свой резервуар!
Вы можете удивиться, узнав, что ваш воздушный насос может всасывать всю воду из вашего бака.
Если ваш воздушный насос расположен ниже уровня воздушной трубки или аэростата в вашем аквариуме, вы подвергаетесь риску.
Допустим, у вас перестала работать помпа или от насоса отсоединилась воздушная трубка.Это когда ваш дружелюбный воздушный насос превращается в монстра, сосущего воду.
Давление воды может вызвать сифонное действие — аналогично тому, как вы выполняете подмену воды или используете гравийный пылесос.
Как только это начнется, оно не прекратится, пока из вашего аквариума не вытечет все до последней капли.
И это плохие новости для вашей рыбы!
К счастью, этого можно избежать…
Все, что вам нужно, это простое маленькое устройство, называемое обратным клапаном для аквариума .
И сегодня я расскажу вам об этом.
Содержание
Что такое обратный клапан и для чего он нужен?
Обратный клапан, который иногда называют обратным клапаном , представляет собой небольшой фитинг, который устанавливается на линии вашей авиакомпании или любого другого аквариума.
Хотя это может показаться не очень большим, обратный клапан имеет очень важное назначение:
Чтобы вода в баке не текла обратно из вашей авиакомпании.
Воздух или вода могут свободно проходить через клапан в одном направлении. Но если вода пойдет по трубке, она не сможет стекать дальше, чем обратный клапан, который остановит воду на своем пути — больше никогда не беспокойтесь о обратном потоке!
Самое лучшее в обратных клапанах? После установки они не требуют никаких усилий с вашей стороны.
Просто установите обратный клапан на воздушную трубу, и ваш аквариум будет защищен от сифонного эффекта, независимо от того, находитесь вы там или нет.
Вам,
, нужен обратный клапан ?Ну… №
Ваш воздушный насос будет нормально работать и без него.
Обратный клапан используется только для обеспечения отказоустойчивости — на случай, если что-то пойдет не так.
Обратный клапан можно сравнить с ремнем безопасности.99,9% времени он будет сидеть и ничего не делать. Но если случится авария, вы будете ей рады.
Кроме того, учитывая, что обратный клапан будет стоить всего несколько долларов и может сэкономить вам сотни или даже тысячи долларов в случае аварии, нет особых причин не устанавливать его на ваш воздушный насос.
Кроме того, вы всегда можете разместить воздушный насос над аквариумом, например, на вытяжке. Это также предотвращает возникновение сифонного эффекта, поскольку авиакомпания направляет вверх к воздушному насосу вместо вниз .
Но даже в этом случае я бы все же рекомендовал установить обратный клапан на всякий случай — случаются аварии, и ваш воздушный насос может быть сбит на землю!
Кроме того, установка обратного клапана занимает всего минуту…
Где вы устанавливаете обратный клапан в вашей авиакомпании?
Лучшее место для установки обратного клапана полностью зависит от различных фитингов, которые вы уже установили на воздушной трубке.
1. Установка обратного клапана на простую воздушную линию
Если нет ничего, кроме воздушной трубки, идущей от насоса к вашему аквариуму, вы можете установить обратный клапан там, где сочтете нужным.
Это может показаться очевидным, но это легко упустить из виду:
Установите обратный клапан в легкодоступном месте .
Нет необходимости усложнять себе жизнь — в будущем вам может потребоваться легкий доступ к обратному клапану, например, для замены трубки или клапана.
Ваше будущее будет вам благодарно, если вы установите его в легкодоступном месте.
2. Установка обратного клапана на авиалинии с другими фитингами
У вас более сложная установка? Не волнуйся — я тебя поддержу!
Проверьте таблицу ниже, чтобы узнать, где разместить обратный клапан.
Как установить обратный клапан?
Просто выберите место на воздушной трубе, куда вы хотите вставить обратный клапан.
Затем с помощью острых ножниц прорежьте воздуховод.
Теперь все, что осталось сделать, это вставить оба отрезка трубы в любой конец обратного клапана, и все готово.
Хотя весь процесс прост, многие новички совершают одну ошибку — устанавливают обратный клапан неправильной стороной вверх.
Обратный клапан позволяет воздуху проходить через только в одном направлении .
Если вы установили обратный клапан вверх дном, воздух не будет проходить через клапан.
Итак, если вы обнаружите, что ваш обратный клапан не работает, просто снимите трубы и переверните обратный клапан — никакого вреда.
Вы можете проверить направление обратного клапана, вдохнув в него ртом. Вы сможете ударить только в один конец. Независимо от того, через что вы можете пройти, это тот конец, который находится на стороне воздушного насоса вашей авиакомпании.
Закончив, нарисуйте стрелку на обратном клапане, чтобы указать направление потока воздуха. Таким образом, если вам когда-либо понадобится снимать обратный клапан в будущем, вы будете знать правильное направление, когда наденете его обратно.
Какой обратный клапан лучше всего подходит для вашего аквариума?
Вы уверены, что вам нужен обратный клапан на воздушном насосе?
Хорошо. Теперь все, что вам нужно сделать, это купить его.
Но с таким количеством различных обратных клапанов, как выбрать подходящий для своего аквариума?
Что ж, давайте посмотрим на коробки, которые вам нужно проверить, чтобы найти лучший обратный клапан:
Шаг 1: Убедитесь, что он подходит!
Во-первых, вы хотите выбрать обратный клапан, который подходит вашей авиакомпании.
Диаметр трубопровода стандартного размера для аквариума составляет 5 мм (3/16 дюйма). Если вы купили свою авиакомпанию в зоомагазине, скорее всего, это ваш размер. Обратные клапаны для аквариума специально разработаны для установки на трубку этого размера.
При этом нередки случаи, когда воздушные насосы с трубками разного диаметра. Вот почему вы всегда должны…
Измерьте свою воздушную трубку!
Для этого измерьте внутреннюю часть своей авиакомпании. Это внутренний диаметр (ID).Используйте это измерение, чтобы найти подходящий обратный клапан.
Обратные клапаны бывают разных размеров, чтобы соответствовать разным трубкам, поэтому даже если ваша авиакомпания необычного размера, у вас не будет проблем с поиском обратного клапана.
Если вы не уверены, отрежьте небольшой кусок от вашей авиакомпании и возьмите его с собой, когда будете покупать обратный клапан.
Шаг 2: Выберите подходящий обратный клапан
Теперь, когда у вас есть правильный размер, пришло время выбрать из множества доступных обратных клапанов различных стилей, форм и марок….
Кто бы мог подумать, что у обратного клапана будет столько вариантов?
Что ж, я сделаю для вас это немного проще. Когда дело доходит до обратных клапанов, я рекомендую United States Plastic Corp.
. Они продают те же обратные клапаны, которые вы найдете в местном или интернет-магазине рыбы, за небольшую часть стоимости.
Серьезно, я видел те же обратные клапаны, которые можно купить здесь всего за несколько долларов, но они продаются более чем за 20 долларов в специализированных магазинах для рифов.
Зачем доплачивать за одно и то же?
Теперь я должен добавить, что те дешевые пластиковые обратные клапаны на Amazon — мусор. Избежать их!
Вот почему я рекомендую United States Plastic Corp. Недорогие, но качественные обратные клапаны.
Ниже представлены четыре распространенных применения обратных клапанов для аквариумов…
Обратный клапан для воздушных линий
Найдите свой размер
Дешево и эффективно — этот обратный клапан посрамляет те обратные клапаны, которые можно найти на Amazon и eBay.
Я рекомендую купить второй в качестве запасного, на случай, если вам понадобится замена в будущем. По этой цене, почему бы и вам?
Озоновый обратный клапан
Найдите свой размер
Если вы вводите озон в аквариум, используйте обратный клапан Kynar .
Высокая концентрация озона может расплавить стандартный или нейлоновый обратный клапан всего за несколько дней. Kynar является озоностойким и легко поддается формованию, что делает его идеальным материалом для обратного клапана аквариума.
Обратный клапан CO2
Если вам нужен доступный обратный клапан CO2, вам подойдет любой из двух предыдущих вариантов.
Обратный клапан, безопасный для морской воды
Самая большая проблема с обратными клапанами заключается в том, что для их работы часто используется стальной шар или пружина.
Если у вас есть резервуар для морской воды, вы знаете, насколько быстро металл корродирует. А в случае обратного клапана он действительно может ржаветь в открытом положении.
Это означает, что обратный клапан не защищает ваш резервуар.
Хотя вы можете просто купить дешевые обратные клапаны и заменять их каждые шесть месяцев, это зависит от того, что вы не забываете менять их.
К счастью, есть обратный клапан, который обещает быть более устойчивым к коррозии, чем нержавеющая сталь. И, хотя мой опыт работы с ним ограничен несколькими месяцами, я на самом деле очень впечатлен продуктом.
Посмотрите здесь!
Если вы ищете высококачественный обратный клапан для вашего резервуара с морской водой, это стоит изучить.
Заключение
Кто знал, что можно так много узнать о таком маленьком клапане, который по большей части останется незамеченным в вашем аквариуме?
Как видите, за исключением отстойников, обратный клапан необходим, если вы подключаете к аквариуму любые типы трубок или шлангов.
Я настоятельно рекомендую потратить несколько долларов на то, чтобы обезвредить ваш бак. Это может сэкономить вам много денег и сэкономить нервы в будущем.
Используете ли вы в своем аквариуме обратный клапан? Позвольте мне знать в комментариях ниже!
Я держу рыб более 30 лет и на данный момент у меня 4 разных аквариума — это зависимость.Я здесь, чтобы научить вас всему, что нужно знать о рыбоводстве.Я также использую этот сайт как предлог, чтобы потратить много денег на тестирование и обзор различных аквариумных продуктов! Вы можете найти мои обзоры здесь.
Izzo Alex Anti-Backflow (также называемый обратным) клапан
Найдите и добавьте нашу домашнюю страницу в закладки http://www.coffeetimeuk.com/
См. Также:
Эта статья призвана объяснить, что делает этот важный компонент, выделить симптомы, которые могут указывать на его сбой, и рассказать, как его удалить и очистить.
Что делает обратный клапан?
Предотвращает обратный ток воды по пути заваривания в резервуар.Это связано с тем, что теплообменник находится при той же температуре / давлении, что и паровой котел, поэтому без этого клапана со временем он бы полностью опустел (и остановил бы термосифон).
В машинах с вибрационным насосом клапан уже встроен в насос, так как они работают (роторные насосы не имеют такой системы клапанов). Многие люди, работающие с машинами, подключенными к сети с роторным насосом, могут столкнуться с этой проблемой и никогда не осознавать ее… потому что положительное давление в сети предотвращает обратный поток.
Какие симптомы указывают на неисправность клапана?
Есть 4 симптома, которые действительно выделяются и предполагают, что у вас может быть эта проблема:
- Вода из группы кажется не такой горячей, как обычно
- вода почти сразу выходит из группы? Если да, то ваш HX должен правильно удерживать воду, если есть задержка в несколько секунд, значит, HX не поддерживает тепло в групповой головке так же эффективно, как заполненный водой HX, и должен подавать его из резервуара
- какой звук вы слышите? Если вы слышите обычный тихий звук насоса, значит, ваш HX должен правильно набирать воду из резервуара, если вы слышите гудение, то более громкий грохочущий звук рука об руку с задержкой прохождения воды, значит, ваш насос выполняет заливку и в этот момент работает всухую
- Просто гул , , вероятно, двигатель насоса пытается заправить насос, который работает всухую…. иногда возникают трудности при заливке насоса на горячую машину.
иногда возникают трудности при заливке насоса на горячую машину. В течение определенного периода времени сухой насос (который затем кавитирует при каждом выстреле) может получить повреждения, поэтому очевидно, что это не хорошо для вашего Alex. Помните также, что если ваша проблема вызвана жесткой водой, то на вас не обязательно распространяется гарантия. Возможно, продавцов попросят отремонтировать неисправные насосы, за которые они имеют право взимать плату, и попросят вас разобраться с источником проблемы. I.е. воду, которой вы наполняете машину.
Другие симптомы, указывающие на неисправный клапан?
Вы можете поискать и другие индикаторы.
Alex требует большой охлаждающей жидкости, и он быстро восстанавливается, если вы задерживаете выстрел. Следовательно, если ваша группа выглядит горячей как обычно, и у вас есть пузыри из группы при выполнении охлаждающей промывки, все может быть хорошо. Однако снижение температуры может подкрасться к вам, поэтому, чтобы понять, есть ли у вас эта проблема, я предлагаю вам проверить:
- Насколько горячая группа Е61 на ощупь? Если он слишком горячий для прикосновения, значит, он недостаточно горячий, вам следует резко отдернуть руку, чтобы избежать ощущения, что вы будете ругать себя, если оставите ее там на самое короткое время
- Если вы оставили свой портафильтр в группе, чтобы он оставался в тепле, а затем наполнили корзину и утрамбовали, что произойдет, если ваши пальцы на краю основания тампера коснутся верхней части гребня корзины? Если вы чувствуете жар, но не сильно, значит, он недостаточно горячий, вам следует резко отвести пальцы, чтобы не было ощущения, что вы будете ругать себя
- Когда вы поднимаете рычаг охлаждающей жидкости, сколько воды вам нужно набрать? Если только 2 или 3 унции, значит, он недостаточно горячий, вам следует промыть 5-6 унций, прежде чем он действительно преодолеет пузыри и шипение
Позвольте мне упомянуть еще один симптом, о котором я не осознавал, пока проблема не была решена.
Мне действительно жаль, что я не понял это раньше:
- Бак для воды в задней части Alex теплый при нормальном использовании, потому что внутри кофемашины тепло даже в самых прохладных местах. Насколько теплая вода в аквариуме? Пока резервуар должен быть теплым, вода внутри должна оставаться прохладной
Наконец, вы можете провести простой тест, чтобы проверить, пропускает ли ваш обратный клапан. Осмотрите подающую трубу возврата воды.
Тест возврата воды
Если ваша обратная труба протекает, то в кофемашине, где труба подводится к поддону для сбора капель, у вас будет:
- Очевидный недостаток опорожнения резервуара для воды плюс более быстрое заполнение поддона для сбора капель
- очевидное преимущество видимого подъема уровня в поддоне для сбора капель.
В кофемашине, такой как Alex, где возвратный трубопровод направлен в резервуар для воды, у вас будет:
- Очевидное преимущество отсутствия опорожнения резервуара для воды
- Понятия не имею, что труба пропускает, так как нет визуального индикатора (если только вы случайно не получите лужу воды под машиной).
Посмотрите на картинку выше и обратите внимание на две снятые трубы. Обычно вы ослабляете их и кладете сбоку внешний резервуар для воды, чтобы не повредить помпу во время теста.Поместите трубы в емкость и поднимите рычаг, чтобы набрать воду обычным способом. Опустите рычаг и удерживайте обе трубы вертикально, чтобы вода оставалась в трубах. Смотрите, что происходит.
Одна из труб — это обратная труба, по которой вся вода подается обратно в резервуар для воды. Вам не нужно определять, с чего начать, потому что либо:
- вода не поднимается по трубам, поэтому это не имеет значения, т.е. вода не пытается вернуться в резервуар, поэтому у вас нет проблемы
- вода поднимется по одной из труб, так что это обратная труба, и если вода поднимается, то да, у вас есть эта проблема.
У этой проблемы 3 последствия:
- Неэффективная работа машины, которая может возникнуть по симптомам
- потенциальное повреждение роторного насоса
- негерметичный обратный клапан может также вызвать утечку воды под машиной
Итак, ремонт, перейдем к нему.
Очистка обратного клапана
Для доступа вам потребуется:
- Выключите Alex и отключите его от сети
- снимаем внешний корпус
- снимите внутреннюю верхнюю крышку
- снять бак для воды
- дайте вашему Alex остыть, подождите немного, прежде чем продолжить
- открутите коробку Gicar, но, к счастью, вам не нужно снимать какие-либо соединения.
- снимите водяную пластину, это немного неудобно, так как заземление все еще подключено, поэтому я привязал свой шнуром
- отсоединяем датчик бака для воды и запоминаем в какую сторону прошли провода
- Все намного проще, чем кажется, но неплохо сфотографировать все на ходу, если вы не можете вспомнить что-то важное.
- Посмотрите фото инструментов, которые я использовал, я не помню измерений, но это достаточно легко, чтобы работать в процессе.
К этому моменту у вас должно быть убрано все, что мешает вам добраться до клапана.
А теперь самое интересное:
- Сначала легкая насадка, отсоедините серебряную плетеную трубу [ Дэйв — я не могу вспомнить, как это называется ] от обратного клапана
- С помощью двух гаечных ключей удерживайте трубку предотвращения обратного потока и открутите ее, удерживая одну часть в неподвижном состоянии, пока откручивает другую. Это требует большого постоянного усилия, и вы увидите, что весь варочный котел хочет изгибаться, поэтому требуется осторожность. Я поместил молоток в щель между передней панелью и котлом только для того, чтобы создать некоторое сопротивление и помочь избежать чего-то нежелательного уступа
- Медные гайки откручиваются, но я допустил классическую ошибку, когда моя рука оказалась над задним краем корпуса, так что гайка не выдержала, моя рука со значительной силой опустилась на корпус. Мне посчастливилось сбежать с синяками, но я предлагаю вам сделать то, что я не сделал — положить сложенное кухонное полотенце на заднюю часть корпуса, чтобы смягчить любой подобный инцидент, и предпочтительно держать руку дальше вперед или назад!
Когда гайка отпускается, осторожно вынимайте клапан, чтобы он не развалился.
Я обнаружил, что выходит тяжелая липкая вода, то есть остатки раствора для удаления накипи, несмотря на то, что я промывал водой в течение дня или около того перед этим ремонтом.Это было еще одним напоминанием о медленном характере проблем, связанных с водой. Проблемы могут проявиться через недели или месяцы, а также могут потребоваться способы их устранения, например, правильная промывка чистой водой через средство для удаления накипи, установленное в таком месте, как обратный клапан под котлом.
Что вы найдете внутри:
- Вы можете увидеть большое скопление накипи внутри компонентов клапана. Вы не можете, и в моем случае все выглядело достаточно чисто и легко пропустить любую проблему
- Вы можете увидеть кусок песка или другой препятствие. Не может быть ничего очевидного
- Вы можете увидеть сильно изношенную шайбу. // Возможно, шайба деформирована так же, как и обычная мойка для водопроводных кранов. Опять же, это может быть хорошо, так как у меня было
Опять же, это может быть хорошо, так как у меня былоДругой владелец Alex сообщил, что видел мелкую крупку, которая, предположительно, может выделяться фильтрами кувшинов.
Сейчас:
- Тщательно очистите все компоненты раствором для удаления накипи и затем осторожно соберите заново. «Уплотнение» было сломано, когда вы открывали клапан, поэтому для получения водонепроницаемого повторного соединения вам следует использовать что-то вроде ленты PTFE
- Очень сложно залезть под машину, чтобы аккуратно обернуть ПТФЭ, но с осторожностью вы справитесь. Я был обеспокоен тем, что плохо подготовил гайку из-за слишком большого количества ПТФЭ или плохой упаковки, но все было в порядке.
- Осторожно скрутите все вместе с помощью двух дешевых разводных гаечных ключей. Я обнаружил, что он затянут очень хорошо и очень аккуратно.
Заключение
Я нашел, что ремонт довольно прост, благодаря хорошим советам по выбору подхода.
Поскольку я действительно не нашел ничего примечательного, я подумал, что, возможно, проблема останется.К счастью, этот ремонт устранил все симптомы, о которых я упоминал ранее. Я провел свой Alex с выключенным корпусом в течение дня, чтобы понаблюдать за ремонтом, поискать утечки воды и проверить под корпусом в поисках контрольных признаков. Все было хорошо.
Постскриптум — мысли о воде
Эта проблема возникла вместе с некоторыми другими, также связанными с жесткой водой. В результате я установил систему обратного осмоса перед тем, как приступить к ремонту, чтобы, когда я снова включил свой Alex, ему не пришлось снова использовать жесткую воду и не было более агрессивной очистки от накипи для меня в будущем.Я действительно думаю, что влияние воды — важный вопрос, и вы можете прочитать об этом здесь
На самом деле, взгляните на несколько снимков еще раз, и на первом снимке можно увидеть пятна воды, возникшие по разным причинам. На втором снимке вы можете увидеть часть очистки, которую я проводил с помощью раствора для удаления накипи кистью, а затем водяным спреем, чтобы смыть его.
баков для хранения топлива или жидких удобрений при установке ниже пороговых значений для […]классифицированных установок и, следовательно, не обязательных, — распылительное оборудование […] (включатели, промывка ta nk s , обратные клапаны , e tc .).eur-lex.europa.eu | Auffangwannen fr gelagerte Brennstoffe oder flssige Dngemittel, wenn solche Einrichtungen nicht vorgeschrieben sind, […]weil die Schwellenwerte nicht erreicht werden, — Zubehr fr […] Zerstuber ( Einf lle r, Splwannen, Rckschlagventile usw .) .eur-lex.europa.eu |
ТБПА-3-ааа Комплект насосных деталей […]для вторичной стороны для воздуха […] Нагреватель с ho u t anti — f r os t защита, включая n o n
 swegon.com | TBPA-3-aaa Pumpensatz fr die Sekundrseite von […] Lufterhitzern o hn e Frostschutz, inklu sive Rckschlagventil und Eins te llventilswegon.com |
С повышенной безопасностью за счет […] толкатель bu tt o n anti — h e at система развития и n o n — возвратный клапан 907 t o m inimize the […]риск загрязнения ватерлинии. scican.de.com | Rckschlagventil. Optimierte Sicherheit du rch d as Anti -He at-Sy st em im Druckknopf. scican.de.com |
Добавить n o n — обратный клапан i n t he plant if t h e c l oc вращение по часовой стрелке [. ..]происходит из-за обратной связи жидкости на стороне нагнетания. lutz-jesco.com | Ba ue n Sie ei n Rckschlagventil e in, wenn d ie Drehung gegen den […] Uhrzeigersinn durch Rckkopplung der Flssigkeit von der Druckseite entsteht. lutz-jesco.com |
Опытные инженеры спроектируют и построят магистраль […]системы управления движением, […] система мониторинга аварийных сигналов em s , anti — h e el ing системы, измерение резервуара a n d 907 c o nt роликовые системы сегодня, […]на основе проверенных компонентов, […], например, WAGO I / O SYSTEM, морские ПК и собственные разработки. wago.com | Heute projektieren und bauen dort erfahrene Ingenieure [. ..]Hauptantriebssteuerungen, […] Alarmberwac hu ngsan lag en, Anti- Hee lin g-Sys te me, Tankme ss — un — un er end auf […]bewhrten Komponenten, […]wie dem WAGO-I / O-SYSTEM, Marine-PCs und eigenen Entwicklungen. wago.com |
В зависимости от предпочтительной системы вы сможете активировать […]дополнительных функций, например, […] функция поддержки io n , возврат i n cr легкость, двойная p um p , 907 907 907 r ee ze, калорийность […]счетчик, трубчатые датчики и […]охлаждение аккумулятора, пока ресурсы (датчики и реле), необходимые для работы, не заняты предпочтительной системой для настройки установки. sonder-regulacion. | Je nach ausgewhltem System knnen Sie darber hinaus ergnzende Funktionen […]aktivieren wie z.B. умереть […] Hilfsfunktion, E правый висит de s Rckstroms, Doppelpumpe, Fros ts chutz, Kalorienzhler, […]Khlung des Speichers […]und Rohraufnehmer, vorausgesetzt, dass die Ressourcen (Fhler und Relais), diese Funktion bentigt, nicht gerade von dem gewhlten System zur Konfiguration Ihrer Anlage in Anspruch genommen werden. sonder-regulacion.com |
| n o n — обратный клапан d e si g, специально предназначенный для обработки […] LSR, который используется в ARBURG в стандартной комплектации, обеспечивает точность […] Дозировказа счет надежного закрытия, низкой характеристики обратного потока и точного объема впрыска. arburg. | Штамп из ЛСР-Verarbeitung […] speziel l konzi pie rte Rckstromsperre, di e b ei AR BU RG serienmig […]zum Einsatz kommt, garantiert […]ein przises Dosierverhalten durch sicheres Verschlieen, geringes Rckstromverhalten und przises Einspritzvolumen. arburg.com |
| Правильная передача по электронной почте на t h e Anti — V i ru s и i t s возврат t o M TA требует соблюдения […] при соблюдении условий utils.kaspersky.com | Damit d ie […] Nachrichten ko rrekt an Anti- Vir us b er geben und wieder an den MTA zur 907 907 907 907 nd folgende [. ..]Bedingungen zu beachten утилит.kaspersky.com |
| оснащены парковкой прицепа b ra k e клапан ( анти — j a ck ножевой тормоз) bpw.nl- | mit Anhnger-Handbremsventil (Streckbremse) ausgestattet sind bpw-benelux.nl |
Синий локоть означает, что […] маска имеет neithe r a n Anti — A s phyx i a 907 907 907 907 907 907 907 907 907 907 907 907 907 r порты выдоха.pandemie-vogelgrippe.de | Das blaue Winkelstck zeigt an, dass […] die M as ke we der ei n Anti-A sphyxi e-Ventil n och Au satem fen hat 907.pandemie-vogelgrippe.de |
P la c e anti — r o ta устройство (2. 4) на t h e клапан b o nn и т. д. и затяните […]так, чтобы крепежный винт (1.1) вошел в продолговатое отверстие. samson.de | Verdrehsicherung (2.4) s o auf da s Ventiloberteil s etz en un d festschrauben, […] dass die Befestigungsschraube (1.1) im Langloch sitzt. samson.de |
.4.1 При условии соблюдения требований действующей Международной конвенции о грузовой марке и за исключением случаев, предусмотренных в пункте .5, каждая отдельная разгрузка проводилась через корпус […]обшивка из пространств […] ниже границы запаса должен быть предусмотрен либо один автоматический n o n — обратный клапан f i tt ed с положительным средством закрытия его сверху переборки палуба или с двумя автоматическими n o n — обратными клапанами w i th выходными средствами принудительного закрытия, при условии, что внутренний клапан [. ..]расположен над самым глубоким […]делится на грузовую марку и всегда доступен для осмотра в условиях эксплуатации. eur-lex.europa.eu | .4.1 Vorbehaltlich der Vorschriften des geltenden Internationalen Freibord-bereinkommens und unbeschadet des Absatzes .5 muss jeder durch die Auenhaut gefhrte Ausguss von Rumen unterhalb […]der Tauchgrenze […] entweder mit ei nem selbstt ti gen Rckschlagventil, da sv on e in er Stelle oberhalb des génés de la Schotsen 907 selbstt tig en Rckschlagventilen oh ne eine si chere Schlievorrichtung versehen sein, wo be 907 907 907 907 907 907 in das 907..]Schottenladelinie […]liegen und whrend des Betriebs zwecks Nachprfung stets zugnglich sein muss. eur-lex.europa.eu |
Ассортимент простирается от [. ..]
простые уплотнения для n o n — обратный клапан a n d скользящее кольцо […]для установки без мертвого пространства все […]— путь к высокоэффективной полиуретановой опоре станка и сложному клапану со встроенным магнитом, отвечающим особым требованиям. simrit.in | Das Spektrum reicht dabei von einfachen […] Dichtu ng en f r e in Rckschlagventil b er eine Gl eitringdichtung […]fr den Einbau ohne Totraum […]bis hin zum Fu der Maschine aus Hochleistungs-Polyurethan und einem komplizierten Ventil, das einen Magneten im Innern hat und spezielle Anforderungen stellt. simrit.de |
| Дизельный двигатель с теплообменником — 1 аккумуляторная батарея емкостью 70 Ач и 1 аккумуляторная батарея двигателя 70 Ач — Моторный отсек под трапом — Полностью звукоизолированный моторный отсек — Доступ к двигателю через съемные панели и поворотный трап — Карданный вал из нержавеющей стали — Фиксированный двухлопастный гребной винт — Фильтр топливно-водоотделителя — Фильтр сырой воды er — Anti — s i ph o n клапан Dr IP less сальник — Выключатели аккумуляторной батареи — Водозаборник на 1/4 оборота через клапан корпуса — Литой стекловолоконный вкладыш трюмного отделения машинного отделения bismillah. | Dieselmotor mit Tauscher — 1 Motorbatterie 70 Ah и 1 Bordbatterie 70 Ah — Motorraum unter Niedergang — Komplette Schalldmmung des Motorraums — Zugang zum Motor ber abnehmbare Verkleidungen und klappbaren Niedergang — Schraubenwelle 14 Mitcherawelter 7 — Schraubenwelle 14 — Edeltestahlasse 90 — Schraubenwelle 14 — Edeltestahlasse 90 — Antisiphonklappe — Wartungsfreie Lippenstopfbuchse — Batterietrennrelais — 1/4-Umdrehungs-Meerwasseransaugventil — Motorraumbilge mit Glasfaser verkleidet bismillah.ch |
Если соединение для заправки не установлено непосредственно на […] Контейнер, линия заправки должна быть […] фиксируется n o n — обратный клапан o r a клапан i th функция …], который устанавливается непосредственно на контейнере или внутри него. eur-lex.europa.eu | Ist die Kraftstoffflleinrichtung nicht unmittelbar am Behlter [. ..]angebracht, so muss die […] Kraftstoffleitung mi t einem Rckschlagventil или ei nem Ventil gle ic her Funktion […]gesichert sein, das unmittelbar […]am oder im Behlter angebracht ist. eur-lex.europa.eu |
| Стабилизация положения n o n — обратный клапан c o mb ination для эжектора […] для подпружиненных инструментов (невозможно для выталкивателя с замкнутым контуром управления положением) sumitomo-shi-demag.eu | Positionsstabilisiere nd e Rckschlagventil-K om bina ция f r Auswerfer […] bei federbelasteten Werkzeugen (nicht mglich bei Auswerfer mit Lagerregelung) sumitomo-shi-demag.eu |
Чтобы избежать байпасной циркуляции в насосах [..jpg) ..]
не работает, a n o n — обратный клапан i s c включено последовательно […]с каждым из насосов. grundfos.com | Um eine Umlaufzirkulation in den nicht arbeitenden Pumpen zu vermeiden, wird jede […] Насос m it e inem Rckschlagventil in R eihe g eschaltet.net.grundfos.com |
При рабочем давлении ок. 200 бар и выше, рекомендуется гидравлический […]резервуар с предохранительно-хранящим устройством be […] установлен между n o n — обратный клапан a n d разъем уровня […]«А» (зона постоянного давления). гидрокомп.де | Ab einem Betriebsdruck von ca. 200 бар вирд empfohlen einen […]Hydraulikspeicher mit [… ]
Speicher-Sicherheitseinrichtung z wi sche n de m Rckschlagventil u nd d er A ns chlussebene […]«A» (Dauerdruckbereich) zu montieren. гидрокомп.de |
Провокационная позиция Комиссии носит естественный характер […] последствия ЕС ‘ s анти — p o pu политика, которая способствует es 907 907 t o m ediaeval […]Условия занятости рабочего класса на заказ […]для обеспечения прибыльности европейских монополий. europarl.europa.eu | Провокационная игра Haltung der Kommission ist eine natrliche Folge […]der […] volksfeindlichen Politi k der E U, die ei ne Rckkehr zu m it telalterlichen Beschftigungs [. ..fr die Arbeiterklasse frder t, um di e Rentabilitt der europischen Monopole zu sichern. europarl.europa.eu |
Различный контроль […] системы, такие как t h e клапан r e mo te система управления, система измерения содержимого резервуара и t h e анти — h e el ing sys te m ( Anti H e el), el…]работают самостоятельно. wago.com | Die verschiedenen Steuersysteme, wie d as […] Valve- Re mote-Control-System, die Tankinhaltsmessanlage und d ie Krnkungsausgleichsregel ung (Anti- Heel ing- ).wago.com |
Перед тем, как покинуть водолазную станцию, поверните заводную головку [. ..]
на he li u m клапан против — c l oc kwise as […]до упора (открыть). oris.ch | Vor dem Verlassen der […] Tauchstation Krone d es Heliumventils im G egenuhrzeigersinn […]bis zum Anschlag drehen (ffnen). oris.ch |
Белый […] прозрачное колено включает s a n Anti — A s phyx i a 907 907 907 907 907 907 обеспечивает удобство […]доступ к воздуху помещения в случае пониженного давления (O). pandemie-vogelgrippe.de | Das weie, transparent […] Winkelstck be inhal tet ei n Anti-A sph y xie -Ventil, da 14 s d ur ru . .]Raumluft im Falle von reduziertem Druck erlaubt. pandemie-vogelgrippe.de |
Мяч […] Конструкция клапана включает электропроводное соединение между внутренними частями ba l l клапан a n d корпус, обеспечивая t h анти — s t при ic function.boehmer.de | Durch elektrisch leitende Verbindungen zwischen de n Innenteilen u nd dem Gehuse wird sichergestellt, dass keine elektrostatische Aufladung mglich ist. boehmer.de |
| Для остановки потока con tr o l клапан f o r anti f re устройство (устройство re ) блокировки, используйте антифриз […] соединение хотя бы раз в месяц в летнее время. valtra.it | Um die Verri eg elung de s Strmungsventils f r Vereisungsschutzvorrichtung (2A) zu verhindern, […] ist whrend des Sommers wenigstens […]einmal monatlich eine zeitlang Frostschutzmittel zu benutzen. valtra.at |
| При давлении воды до 10 бар защитный фильтр обратной промывки Vortex устанавливается после водомера и n o n — обратный клапан , b ef или любое давление редуктор. deutsche-vortex.de | При давлении 10 бар Wasserdruck erfolgt der Einbau des Vortex Rckspl-Schutzfilters hinter Wasserzhler und Rckflussverhinderer, vor einem evtl. eingebauten Druckminderer. deutsche-vortex.de deutsche-vortex.de |
Обратный клапан n o n — m u st устанавливается немедленно [. ..]перед всасывающим фланцем. cvs-eng.biz | D as Rckschlagventil mus s u nmitt el bar vor […] dem Saugflansch montiert werden. cvs-eng.biz |
Это опыт, что даже […] лучший эжектор n o n — обратный клапан m a y когда-нибудь становятся негерметичными […]из-за примесей. Следовательно, […]установка дополнительного обратного упора предусмотрена законодательством некоторых стран. lutz-jesco.com | Aus der Erfahrung heraus, dass selbst […] das b es te In jek tor -Rckschlagventil auf gru nd vo n Verunreinigungen […]Einmal undicht Werden […] kann, ist in einigen Lndern der Einbau einer zustzlichen Rcklaufsperre vorgeschrieben. |
com
com
ch
