  1. 07.12.2010, 20:58 #1

    Коды ошибок ЭБУ

    1 ДПДЗ низкое напряжение
    2 ДПДЗ высокое напряжение
    3 Вентилятор системы охлаждения 2 — низкое напряжение
    4 Вентилятор системы охлаждения 2 — высокое напряжение
    5 Вентилятор системы охлаждения 1 — низкое напряжение
    6 Вентилятор системы охлаждения 1 — высокое напряжение
    7 Электромагнитный клапан системы рециркуляции — низкое напряжение
    8 Электромагнитный клапан системы рециркуляции — высокое напряжение
    12 Нет неисправности
    13 Датчик Кислорода
    14 ДТОЖ — высокий уровень
    15 ДТОЖ — низкий уровень
    16 Датчика Детонации
    17 Форсунка — замыкание на землю
    18 Датчик Детонации
    19 Датчик частоты вращения коленчатого вала (ДПКВ) — неверный сигнал
    21 ДПДЗ — высокое напряжение
    22 ДПДЗ — низкое напряжение
    23 Датчик температуры воздуха на впуске (ДТВ) — высокая температура
    24 Датчик скорости автомобиля (ДСА)
    25 Датчик Температуры Воздуха на впуске (ДТВ) — низкая температура
    27 Датчик давления в системе кондиционирования — высокий уровень сигнала
    29 Реле топливного насоса — низкое напряжение
    32 Система рециркуляции отработавших газов ( Nexia/Espero)
    32 Реле топливного насоса (кроме Nexia/Espero)
    33 Датчик абсолютного давления во впускном коллекторе (ДАД)- высокое напряжение
    34 Датчик абсолютного давления во впускном коллекторе (ДАД)- низкое напряжение
    35 Клапан управления холостым ходом
    36 Система рециркуляции выхлопных газов
    41 Блок управления зажиганием «В» — высокое напряжение
    42 Блок управления зажиганием «А» — высокое напряжение
    44 Кислородный датчик — бедная смесь
    45 Кислородный датчик — богатая смесь
    49 Высокое напряжение питания
    51 ЭБУ двигателем — ошибка памяти (PROM)
    53 Иммобилайзер
    54 Резистор регулировки состава смеси
    55 ЭБУ двигателем
    61 Клапан аккумулятора паров топлива — низкое напряжение
    62 Клапан аккумулятора паров топлива — высокое напряжение
    63 Блок управления зажиганием «В» — низкое напряжение
    64 Блок управления зажиганием «А» — низкое напряжение
    87 Реле компрессора кондиционера — низкое напряжение
    88 Реле компрессора кондиционера — высокое напряжение
    93 ЭБУ двигателем — неверное управление


  2. 29. 03.2012, 13:27 #2

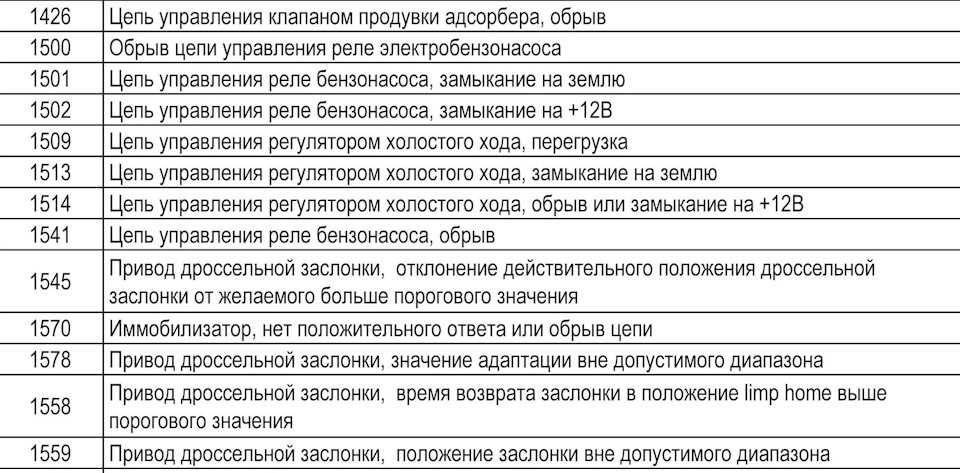

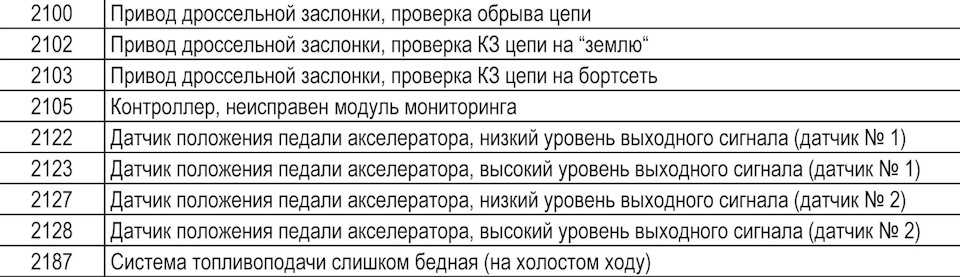

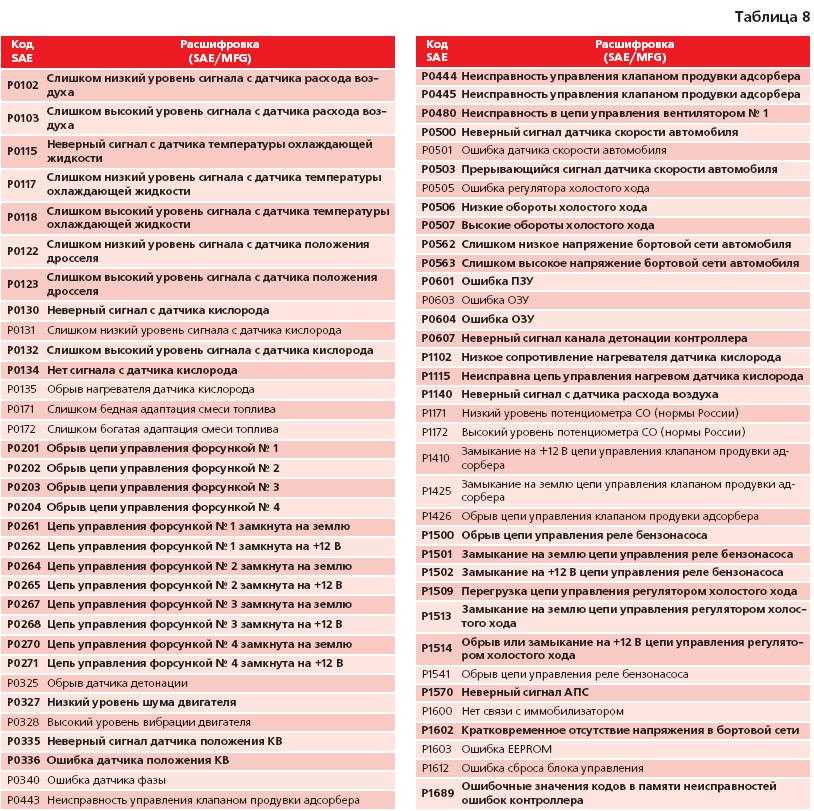

    Коды ошибок OBD2 и онлайн расшифровка

    http://www.multitronics.ru/kody_obd2
    http://www.ardio.ru/dtclib.php

Самодиагностика скрепкой ОПЕЛЬ СИНТРА — automatz — LiveJournal

Коды неисправностей почти все основные можно подчерпнуть в книге -Ремонт и эксплуатация Опель Фронтера . Под торпедой снизу есть разъём двухрядный . В верхнем ряду слева на право отсчитать гнездо номер 6 . Воткнуть в него провод и соединить с массой кузова . Далее включить зажигание но не заводить . На щитке приборов будет мигать / CHECK \ В начале мигнёт один раз — потом два раза . Т.Е. получается цифра 12 . Всего повторяет по три раза / 12…12…12 / . Потом к примеру если у вас не работает датяик коленвала он после трехразового повтора цифры 12 будет мигать три раза — потом один раз т. е. выдаст ошибку 31 ./ 31…31…31…/ Всем УДАЧИ .

Коды неисправностей почерпанные из Опель Фронтера с двигателем как у Синтры X22XE — они почти все подходят по основным параметрам неисправностей

расшифровка кодов
http://www.ardio.ru/dtclib.php
http://www.autoelectric.ru/diagnostic/codes/gm-ecm.htm
================================================
Под рулевым колесом над педалями  верхний ряд от водительской двери замыкаем скрепкой 5 и 6 контакт при выключенном зажигании.
Включаем зажигание и считываем двухзначные(?) коды.
Сначало три раза идет 12 , что означает исправность электронного блока управления, далее каждый код три раза.

одна вспышка, что соответствует цифре «1»,  десять вспышек соответствует цифре «0»

Между кодами пауза длиннее, чем между цифрами в кодах. Каждый код лампа мигает по три раза. На этой системе коды — ???значные!!!! Коды неисправностей выдаются в порядке возрастания. Считаем, записываем полученные коды и сравниваем с таблицей.

Если лампа после замыкания контактов не мигает — значит ошибок в накопителе нет(???)

=========================================================================================================

ИНИЦИАЛИЗАЦИЯ САМОДИАГНОСТИКИ СИСТЕМЫ ВПРЫСКА ТОПЛИВА


GENERAL MOTORS ECM И ИДЕНТИФИКАЦИЯ ЕЕ КОДОВ НЕИСПРАВНОСТЕЙ.

На панели приборов автомобилей, оборудованных данной системой впрыска топлива, установлена лампа индикации неисправностей «CHECK ENGINE» . Она загорается при наличии каких-либо ошибок в работе системы впрыска и указывает на необходимость проведения диагностики и устранения неисправности. В памяти эл.блока управления запоминается двухразрядный код ошибки ( 12-99 ), который индицируется этой лампой при инициализации режима вывода кодов самодиагностики.

Стирание кодов ошибок в памяти EСМ происходит при отключении питания. Если Вам нужно их стереть, необходимо при выключенном зажигании отключить плюсовую клемму аккумулятора на 10-15 сек. Соответственно самодиагностику нужно проводить не менее чем через 10-20 мин. эксплуатации автомобиля (лучше на разных нагрузках), после последнего отключения аккумулятора.

ВНИМАНИЕ При отключении аккумулятора могут быть потеряны предустановки критичных дополнительных устройств (магнитола, сигнализация и т.д.). В этом случае можно просто отключить предохранитель эл.блока, если к данной цепи не подключены критичные устройства. В противном случае можно снять разъем с самого эл.блока. Кроме того, в ЕСМ будут потеряны коды коррекции и до их восстановления (до 30 мин. эксплуатации) стоит воздержаться от динамичной езды и резких ускорений.

Диагностический разъем
AЗаземление
BИнициализация диагностики
FT.C.C. (может не быть)
HСкорость обмена данных
MПоследовательный код

Для инициализации режима выдачи кодов диагностики необходимо при выключенном зажигании замкнуть между собой контакты » А » и » В » диагностического разъема или контакт » В » на корпус автомобиля и включить зажигание не запуская двигатель . Код неисправности высвечивается лампой » CHECK ENGINE » в последовательном виде — сначала старший разряд, затем (после паузы) младший.

Например:

вспышка , пауза , вспышка , вспышка будут соответствовать коду » 12 » — работоспособность самодиагностики.

При инициализации данного режима, индикатор cначала три раза подряд выдаст код » 12 » и далее трижды каждый код неисправности. Если в начале теста не выводится код » 12 «, значит неисправность в самом эл.блоке управления.

Таблица кодов ошибок ECM
«General Motors»
13Отсутствует сигнал лямбда-зонда (О2)
14Низкий уровень сигнала термодатчика охл. жидкости
15Высокий уровень сигнала термодатчика охл. жидкости
21Высокий уровень сигнала датчика положения дроссельной заслонки
22Низкий уровень сигнала датчика положения дроссельной заслонки
23Высокий уровень сигнала термодатчика всасываемого воздуха
24Отсутствие сигнала скорости автомобиля
25Низкий уровень сигнала термодатчика всасываемого воздуха
33Высокий уровень сигнала датчика разрежения во впускном трубопроводе
34Низкий уровень сигнала датчика разрежения во впускном трубопроводе
35Ошибка сигнала частоты вращения коленчатого вала на режиме холостого хода
44Обедненный состав топливной смеси (по сигналу О2)
45Обогащенный состав топливной смеси (по сигналу О2)
51Ошибка запоминающего устройства
53Завышенное напряжение питания системы
54Ошибка октан-корректора
55Ошибка электронного блока управления
т. к. система управления впрыском постоянно совершенствуется, в таблице могут отсутствовать некоторые коды неисправностей.

P.S. Следует отметить, что прочитанные коды ошибок не всегда однозначно указывают на неисправность какого-либо датчика или элемента системы впрыска. При диагностике следует сопоставлять данные ECM, конструктивную реакцию датчиков и конкретное поведение двигателя на холостом ходу и под нагрузкой.
