Производственные операции на любом из промышленных объектов всегда связаны с выделением вредных веществ – отходов производства в виде пыли, волокнистых материалов, разного рода стружек и т.п., которые негативным образом сказываются не только на здоровье персонала, но и на работе технологического оборудования.

И если раньше в таких случаях сотрудникам предприятий давали специальные средства индивидуальной защиты, то сегодня, идя навстречу прогрессу, производственные предприятия уделяют намного большее внимание экологии производства и безопасности труда своего персонала.

И почти на всех производственных предприятиях сейчас продумана система, которая очищает загрязненный воздух, чтобы избавить атмосферу от вредных примесей и испарений.

Показатели воздуха должны соответствовать нормам предельно допустимых концентраций веществ, чтобы воздух в рабочей зоне не влиял на здоровье трудящихся, а воздух, выбрасываемый в атмосферу, не загрязнял ее.

Одним из методов очистки, который пользуется особой популярностью, считается промышленная аспирационная система.

Аспирацией — называется процесс, в ходе которого пыль и газы, образованные в ходе технологического процесса на промышленном предприятии, улавливаются и очищаются с помощью специального оборудования. Данные комплексы пылеочистного оборудования просто незаменимы на производствах практически всех отраслей промышленности, что и объясняет постоянно высокий спрос на них.

Что такое аспирационная система?

Это вентиляционная система, которая способствует не только удалению из воздуха разных твердых частиц, но и их последующей утилизации.

Высокая эффективность такой системы уже доказана – компании, которые используют ее у себя на производстве отмечают, что концентрация в воздухе разных загрязнений практически сведена к нулю.

Это позволяет максимально защитить здоровье сотрудников и создать благоприятные экологические условия вокруг предприятий промышленного типа.

Системы аспирации еще можно назвать обеспыливающей вентиляцией. Такое оборудование предназначено для эффективного улавливания и очистки запыленного воздуха.

Если попробовать наиболее просто объяснить «обязанности» аспирационной системы, то следует сказать, что речь идет о специальном газоочистном и пылеулавливающем оборудовании, которое должно обеспечивать удаление запыленного воздуха с закрытых и труднодоступных мест рабочей зоны или транспортно-технологического оборудования. То есть, аспирация, это по большому счету «вытяжка».

Современный рынок предлагает несколько типов систем аспирации.

Локальная (точечная) аспирация.

Локальная аспирация — предназначена для очистки воздуха (технологических газов) от пыли и разработана специально для локального обеспечения вытяжки в местах непосредственного пылевыделения.

Применяется:

• в точках конвейерных пересыпок;
• на узлах загрузки и разгрузки сыпучих материалов;
• на бункерах, силосах и конвейерах.

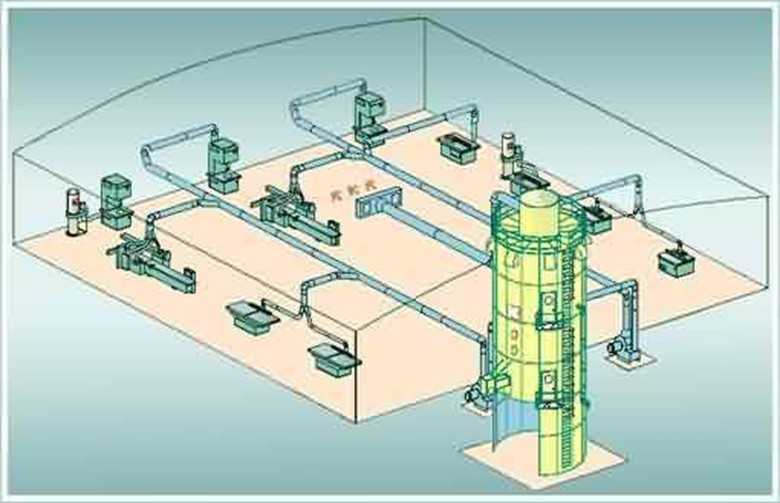

Аспирация с разветвленной сетью местных отсосов.

Аспирация с разветвленной сетью местных отсосов и воздуховодов — предназначена для очистки воздуха (технологических газов) от пыли, в местах, где нет возможности установки компактных, локальных аспирационных систем. Поэтому в месте каждого очага выброса пыли, устанавливаются местные вытяжные отсосы (они делятся на виды, по типу конструкции), которые объединяются в общую аспирацию, с помощью системы разветвленных воздуховодов, с дроссельными клапанами и заслонками для возможности их регулирования.

Если говорить о выборе конкретного типа системы аспирации, то здесь во внимание следует брать особенности конструкции, компоновки и наличие свободного пространства в зоне того оборудования, для которого будет проектироваться и изготавливаться аспирационное оборудование.

Промышленные аспирационные системы

На предприятиях используются разные типы промышленных аспирационных систем. В частности, речь идет о варианте модульного типа (стационарном) и о локальных (моноблочных) моделях для пылеудаления. Присмотримся к ним ближе.

Локальные (моноблочные) типы аспирационных систем — отличаются компактностью мобильностью, а также они полностью автономны. Подобные систему аспирации воздуха обычно располагают вблизи от источника пыления для улавливания выбросов локально.

Модульные (стационарные) типы аспирационных систем – проектируются и изготавливаются исходя из требований и условий Заказчика. Существуют модельные ряды аспирационных систем в стандартном исполнении, которые могут иметь различные конструктивные исполнения и комплектоваться различными дополнительными опциями.

Аспирационная система оттого и система, что в нее входит ряд оборудования.

Среди ее компонентов увидим:

• рукавный или картриджный фильтр;
• местные аспирационные отсосы;
• системы воздуховодов;
• регулирующая и запорная арматура.

По принципу работы промышленные аспирационные системы разделяют на два типа:

1. Рециркуляционные модели пылегазоочистки – после очистки воздух частично или полностью возвращается внутрь помещения производства;
2. Прямоточные модели – воздух из помещения, после очистки от загрязнений, выбрасывается в атмосферу.

Преимущества аспирационных систем

Проветривание помещение влечет за собой ряд недостатков, среди которых самыми явным считается — попадание большого потока пыли в помещение вместе с воздухом, а также других вредных компонентов и растворителей. Как итог – повышение заболеваемости работников и снижение эффективность труда.

Как показывает практика, уже через 2 недели работы в загрязненном помещении, человек начинает ослабевать.

Поверьте, на практике проветривание окажется более дорогостоящим решением, чем приобретение и обслуживание аспирационной системы.

Эффективность работы аспирационных систем:

• Возможность сэкономить на отоплении.
• Обеспечение работающего персонала потоком свежего воздуха.
• Возвращение очищенного воздуха в помещение.
• Установка аспирационной системы позволит очистить воздух не только от мелкой стружки, но и от самых маленьких микрочастичек древесины и другой пыли.

Благодаря тому, что на сегодняшний день производители предлагают разнообразные типы аспирационных систем, используют передовые технологии и материалы, существуют установки, очищающие атмосферу от пыли более, чем на 99,99%, выбрасывая в атмосферу чистый воздух.

Проектирование аспирационной системы

Аспирационная система включает в себя:

1. Пылевой вентилятор. Он обеспечивает необходимое давление для протягивания определенного объема загрязненного воздуха через систему очистки.
   Для эффективной очистки воздуха очень важно, чтобы правильно был выполнен расчет и проектирование всей системы аспирации.
2. Пылеуловитель. Рукавный, картриджный или электрофильтр, а также циклоны и другие виды пылеуловителей – это оборудование является основным узлом в системе аспирации.
3. Вентиляционный зонт или местный отсос.

Основные составляющие системы:

1. Циклон. Убирает твердые частицы пыли из воздуха, прижимая их к стенкам, применяя центробежную силу, а затем они оседают в бункере накопителе и дальше удаляются через разгрузочный люк.
2. Уловители стружки и пыли. Применимы в организациях, работающих в деревообрабатывающей промышленности.
3. Крышные фильтры. Применяются вместо уличных циклонов. Изначально фильтры очищают воздух, а затем возвращают его в помещение.
4. Фильтрованные рукава. Происходит отделение воздуха от загрязнений.

Рукавный фильтр — фундамент аспирационной системы

Один из наиболее популярных образцов оборудования, входящего в аспирационную систему в качестве главного составляющего звена – это рукавный фильтр. Такое пылегазоочистное оборудование применяется на самых разных промышленных объектах, где существует потребность в очистке окружающей среды от вредных газовоздушных примесей. Примечательно, что пылевые частицы, улавливаемые в рукавных фильтрах, оседают и накапливаются в специальных накопительных бункерах, расположенных под корпусом рукавного фильтра.

Эффективность системы аспирации на основе рукавных фильтров достигает 99,9%. Принцип работы рукавных фильтров, основан на использовании и применении современных фильтровальных материалов для различных видов загрязняющих веществ и их свойств.

Как правило, они состоят из слоя волокна и укрепляющего холста. Благодаря многослойной структуре материала и укрепляющему холсту, иглопробивные материалы компактны, стабильны и механически прочны.

Каждый тип используемого в производстве волокна и армирующего холста обладает уникальными физическими, химическими и термостойкими свойствами. Именно эти уникальные свойства являются определяющими для продуктивности и срока службы нетканых материалов. Стоит отметить, что разнообразие различных комбинаций волокна и армирующего холста практически неограниченно. Основываясь на большом опыте, наши специалисты технического отдела подбирают необходимое сочетание под Ваши индивидуальные потребности. Такой подход позволяет нам предлагать именно те фильтровальные материалы, которые идеально подходят к требованиям Вашей системы аспирации.

Принцип выбора аспирационной системы

Работа системы аспирации воздуха предусматривает несколько принципов. Все зависит от сферы применения. Так, задача установленных систем в помещениях с деревообрабатывающим, фасовочным и другим оборудованием, заключается в том, что они улавливают загрязненный воздух с помощью местных аспирационных отсосов и, подают его в систему очистки – рукавные фильтры, после чего выбрасывают на улицу. Компенсируется воздух в помещении за счет приточных установок.

Выбор зависит от специфики загрязнений и масштабов производственных помещений. Для небольших предприятий, и даже в условиях домашней мастерской лучший выбор – это мобильная аспирационная система. Такие модели очень просто устанавливаются, они незамысловатые в эксплуатации. Естественно, они действуют локально, поэтому устанавливать их стоит возле места загрязнения.

Эффективность работы аспирационных систем измеряется таким показателем, как степень не выбивания, которая вычисляется соотношением количества удаленных загрязнений к тем, которые не прошли сквозь систему.

Заказывая аспирационную систему, обращайте внимание на то, как относится к заказу производитель. Дело в том, что если вам необходима аспирационная система промышленного образца, то очень важно, чтобы при исполнении заказа применялся индивидуальный подход. Это значит, что при проектировании аспирационных систем максимально полно учитываются задачи, специфика и размеры производства (предприятия в целом или только технологической линии).

Заказать и купить разнообразные промышленные аспирационные системы можно в компании «КДК-ЭКО».

Почему именно у нас? Во-первых, мы индивидуально подходим к каждому клиенту и вместе с ним ищем самое правильное решение. Все наши посетители могут рассчитывать на консультации по техническим вопросам и дельные советы.

Во-вторых, стоимость – лучшей цены вам просто не найти. Вам не придется переплачивать, так как у нас вы получаете продукт по заводской стоимости. Для того чтобы выбрать лучшую аспирационную систему и купить, проконсультируйтесь с нашими специалистами. Вы можете оставить заявку или позвонить по телефону.

BVC control Аспирационная система — VACUUBRAND (RU)

• BVC control

Описание

Скачать

Технические данные

Сравнение продуктов

бесплатный запрос

бесплатный запрос сейчас

Вы еще не нашли нужный продукт?
Воспользуйтесь нашим руководством по выбору!

Описание

VACUUBRAND20727200ca. 500 mmca. 194 mmca. 7.3 kg20727200

BVC control может использоваться для эффективной и удобной аспирации надосадочных жидкостей. Уровень вакуума регулируется при помощи сенсорной панели, позволяя работать при воспроизводимых условиях. Химически стойкий мембранный вакуумный насос работает автоматически по мере необходимости, снижая уровень шума. Система BVC control доступна в двух вариантах: с 2л контейнером из боросиликатного стекла с защитным покрытием для работы с агрессивными жидкостями и с 4л полипропиленовым (ПП) контейнером для работы с большим количеством жидкостей. Гладкие поверхности позволяют легко и просто производить очистку системы.

Отличительные особенности

• мощный, экономичный и долговечный химический мембранный насос
• очень компактный, не занимающий много места, с низким уровнем шума. Идеальное оборудование для рабочего места
• простота в эксплуатации благодаря регулировке процесса аспирации с помощью сенсорной панели
• автоклавируемый контейнер со сведенной к минимуму возможностью образования внутри него аэрозоля и пены, с 0. 2 мкм гидрофобным защитным фильтром и автоклавируемыми быстроразъёмными соединениями, доступными в качестве аксессуаров.
• возможность подключения второго ручного адаптера, доступного в качестве аксессуара

Скачать

• брошюра
• German
• English
• French
• Spanish
• Chinese
• Russian

• Инструкция Вакуумный насос
• German
• English
• French

• Указания по технике безопасности при работе с вакуумными устройствами
• Multi-lingual

перейти в начало страницы

Технические данные

Конвертор величин

Технические данные	Изделие	BVC control
Вакуум-контроллер		Touchpanel
Число цилиндров/ступеней		1 / 1
Макс. производительн. 50/60 Гц (Вакуумный насос)	m3/h	0.7 / 0. 85
Макс. производительн. 50/60 Гц (Вакуумный насос)	cfm	0.4 / 0.5
Предельный вакуум (абс.)	mbar/torr	150 / 112
Диапазон управления		150 — 850 mbar (регулируемый)
Контейнер		4l Polypropylen
Диапазон окр. темп. (рабочий)	°C	10 — 40
Диапазон окр.темп. (хранения)	°C	-10 — 60
Макс. давление выход (абс.)	bar	1.1
Входное соединение		Pучное управление
Соединение на выходе		Schlauchwelle DN 8 mm / Schalldäm.
Ном. мощность двигателя	kW	0.04
Скорость при 50/60 Гц	min-1	1500/1800
Степень защиты		IP 40
Габариты (ДxШxВ)	mm	408 x 194 x 500
Вес	kg	7. 3
Уровень шума при 50 Гц, тип.	dBA	45
Комплектация		Система для аспирации жидкостей с хим. мембранным насосом, контейнер, сенсорная панель, датчик уровня жидкости, быстроразъемное соединение (для версии с 4л ПП контейнером), ручной адаптер VHCpro, руководство.
Вспомогательное оборудование		Защитный гидрофобный фильтр 0.2 µм(20638266) Pучное управление VacuuHandControl VHCpro (20688061) Расширенный комплект второго pучное управление (20699943) Быстроразъёмное соединение VHC/VHCpro — контейнер (20635807) Быстроразъёмный контейнер для насоса (20635808)

BVC control — Габариты

Технические данные могут быть изменены без дополнительного уведомления

Информация о заказе

Название продукта	Напряжение сети и частота	Вкл.	Данные для заказа
BVC control	230 V~ 50-60 Hz	CEE	20727200
	230 V~ 50-60 Hz	CH	20727201
	230 V~ 50-60 Hz	UK, IN	20727202
	100-115 V~ 50-60 Hz 120 V~ 60 Hz	US	20727203
	230 V~ 50-60 Hz	CN	20727206

перейти в начало страницы

Сравнение продуктов

Воспользуйтесь нашим руководством по выбору!

Аспирационная система BVC basic	—		—					—	—	—	—	—	—
Аспирационная система BVC basic G	—	—						—	—	—	—	—	—
Аспирационная система BVC control	ME 1C		—				—					—	—
Аспирационная система BVC control G	ME 1C	—					—					—	—
Аспирационная система BVC professional	ME 1C		—				—
Аспирационная система BVC professional G	ME 1C	—					—						—

перейти в начало страницы

Области применения данного вакуумного насоса

Теллус | Ученые ARS исследуют небо с помощью сети всасывающих ловушек

Всасывающая ловушка (в центре) с несколькими студентами сельскохозяйственных инженеров Чикагского университета в Урбана-Шампейн. (Фото Дорис Лагос-Кутц, D4661-1)

Ученые Службы сельскохозяйственных исследований (ARS) всегда находят инновационные способы решения проблем, которые действительно беспокоят фермеров.

Фитопатолог Глен Хартман и научный сотрудник Дорис Лагос-Кутц ничем не отличаются; они оба являются частью довольно нетрадиционного совместного исследования, направленного на изучение и отслеживание популяций вредителей, которые ставят под угрозу урожай американских культур.

Ключ к этому делу?

Для Хартмана и Лагос-Кутца это парк 20-футовых всасывающих ловушек с вентилятором, которые могут собирать надоедливых крылатых насекомых прямо из воздуха. С мая по октябрь с 2005 года около 30 таких «пылесосов для насекомых» разъехались по нескольким штатам9.0003

Крупный план «аэробиологического супа» из ос.
(Фото Дорис Лагос-Кутц)

Каждая ловушка может втягивать воздух со скоростью 60 кубических метров в минуту, сила, способная поймать вредителей (таких как тля и трипсы), бродящих вокруг посевов и полей. После того, как эти живые существа попадают в ловушку, внутренний механизм помещает их в специальный раствор для хранения образцов внутри пластиковой банки. Конечный результат, ласково названный исследовательской группой «аэробиологическим супом», представляет собой мешанину из кусочков насекомых, наполненную ценной информацией.

«Суп — это микрокосм воздушного пространства, окружающего фермы и поля, — объяснил Хартман. «Например, после сортировки и обработки образца мы можем больше узнать о географическом распространении видов насекомых или характере миграции летом и осенью. Данные, которые мы можем собрать из аэробиологического супа, помогают нам лучше понять текущую угрозу».

Первоначально сеть всасывающих ловушек предназначалась для борьбы с интродукцией и последующим вторжением соевой тли (Aphis glycines), вид, который питается соком растений и передает вирусы сое. С момента своего открытия в Соединенных Штатах в 2000 году насекомое-вредитель стало одной из самых больших угроз для урожая сои в Америке, стоимость которого составляет 40,9 миллиарда долларов. К счастью, благодаря информации, полученной из всасывающих ловушек, ученые смогли больше узнать о способах передвижения тлей, включая их миграцию с зимних растений-хозяев (облепихи) на летние растения-хозяева (соевые бобы), что помогло исследователям лучше и больше узнать о способах передвижения тлей. своевременное противодействие вредителю.

Инвазивная соевая тля, впервые обнаруженная в США в 2000 году, с тех пор распространилась как минимум в 24 штатах. Помимо снижения урожайности, они также могут передавать вирусные заболевания сельскохозяйственным культурам. (Фото Стива Осмуса, D495-27)

На протяжении многих лет физические коллекции аэробиологического супа тщательно изучались и хранились. И Хартман, и Лагос-Кутц считают, что эти образцы послужат основой для будущих исследований.

«Изначально сеть была ориентирована только на передвижение соевой тли, — сказал Хартман. «Однако его возможности мониторинга расширились до других аэробиологических угроз, как сельскохозяйственных, так и несельскохозяйственных. Теперь мы также изучаем микроорганизмы, которые можно найти у комаров, и новые вирусы, переносимые соевыми трипсами. Это особенно важно, потому что открывает двери для новых способов борьбы с паразитами и патогенами, влияющими на здоровье человека».

В долгосрочной перспективе Хартман и его сотрудники надеются, что сеть всасывающих ловушек поможет ученым лучше понять, как изменение экологических ландшафтов и условий влияет не только на динамику популяции насекомых, но и на нашу собственную роль в окружающей среде. — К Джорджия Цзян, ARS Управление коммуникаций.

---

Вам также может понравиться

• Борьба с бурильщиками в юго-восточных персиковых садах
• Привлечение кровососущих мух к липкому концу
• Новые ловушки отрезают зеленеющих вредителей цитрусовых от укрытий



Спасибо за ваш отзыв

Сеть всасывающих ловушек для соевой тли

Кристина ДиФонзо, Расширение Мичиганского государственного университета, факультет энтомологии — 08 июня 2006 г.

Примечание редактора: эта статья из архива МГУ 83 3 Оповещения группы консультантов по культурам . Проверьте этикетку любого упомянутого пестицида, чтобы убедиться, что ваше использование включено.

Северо-центральная региональная сеть всасывающих ловушек для тли была включена на прошлой неделе как минимум в восьми штатах. Как и в 2005 году, в Мичигане есть три места отлова, которые охватывают разрез с севера на юг: ферма по исследованию фасоли и свеклы в долине Сагино в округе Сагино; MSU Энтомологическая ферма в округе Ингем; и Биологическая станция Келлогг в округе Каламазу. К концу июня мы создадим два новых офиса: один в офисе MSU Extension в округе Монро, чтобы охватить юго-восток Мичигана, и другой в западном Мичигане в округе Океана. В округе Монро много облепихи, где зимует соевая тля; в 2005 г. он испытал сильное раннее заражение тлей, и поэтому информация о ловушках может быть полезной. Место в округе Океана специально предназначено для предоставления информации овощеводам в Западном Мичигане, где соевая тля причастна к распространению вируса.

Ловушки засасывают мигрирующих насекомых, в том числе крылатых тлей, летающих на высоте более 20 футов над землей. Насекомые попадают в банку с антифризом прямо над вентилятором в основании ловушки. Еженедельно бутылки с образцами меняют и отправляют по почте в Университет штата Иллинойс, где удаляют, идентифицируют и подсчитывают тлей. Подсчеты соевой тли размещены на веб-сайте http://www.ncipmc.org/traps/, где вы можете просмотреть отдельные ловушки в каждом из восьми штатов. В настоящее время в сети 33 ловушки, плюс еще от 5 до 6, которые будут запущены в июне.

Как можно использовать данные аспирационного конденсатоотводчика?

В начале-середине июля увеличение количества летающих насекомых говорит о том, что крылатые соевые тли размножаются на ранее зараженных полях и теперь распространяются по ландшафту. Эти зараженные поля могут быть локальными, в другой части штата или даже в соседнем штате. Это означает, что ранее незараженные, малозаселенные поля или поля, обработанные семенами, могут получить приток посадочной тли, которая оставит после себя детенышей. Вот как в июле заражаются поля в районах, где нет облепихи (например, во многих местах на юго-западе Мичигана).

Позднее в течение сезона, в конце июля и начале августа, увеличение числа пролетов часто происходит во время пика заражения на полях сои. Например, в прошлом сезоне (см. данные за 2005 год по адресу http://www.ncipmc.org/traps ) огромное количество соевых тлей было поймано в начале-середине августа, когда популяции тли достигли своего пика на близлежащих полях. Такие массовые перелеты тлей увеличивают риск повторного заражения на ранее опрыскиваемых полях, с которыми мы, безусловно, столкнулись в 2005 г. 9.0003

В течение последних четырех лет массовые полеты тли в конце июля/начале августа совпадали с вирусным заражением овощных культур в Мичигане. Всасывающие ловушки могут предупредить производителей о потенциальной вирусной угрозе и в конечном итоге могут помочь овощеводам принять решение о поздней посадке, например, при выборе сорта.

В конце сезона всасывающие ловушки играют свою самую важную роль, потенциально предсказывая популяцию соевой тли в следующем году. Всасывающие ловушки улавливают крылатых самцов и самок, которые покидают сою и возвращаются на крушину, где зимует соевая тля. В Иллинойсе количество осенних мигрантов, попавших в присасывающие ловушки, правильно предсказало популяцию тли в следующем году (вспышка или отсутствие вспышки) в четырех из четырех сезонов, включая 2005 г. Сезон 2005 г. стал первым годом для Региональной сети в восьми штатах.
