Атлант холодильник двухкамерный схема: морозильника, двухкамерный, однокомпрессорный, двухкомпрессорный, устройство, принцип действия, цикл работы, принципиальная, через какое время должен отключаться

Содержание

Типичные неисправности холодильников Атлант

За типичные неисправности холодильников Атлант («Минск») Выражаем свою благодарность Минскому заводу холодильников «Атлант»! Изо дня в день рабочие на этом заводе трудятся над изготовлением холодильников, которые нам (мастерам) предстоит чинить, чинить и чинить…

Заказать ремонт Атлант

Вот основные модели белорусских холодильников и перечень характерных поломок для каждой из них:

Минск (Атлант) — мхм 161, мхм 162,мхм 130,мхм 131, мхм 152, мхм 151 и т.д. (нижнее расположение морозильной камеры) – типичная неисправность этой серии холодильников Атлант — промерзание задней стенки шкафа: внутри холодильного шкафа на уровне испарителя (чаще всего слева от пластины) образуется ледяная глыба, которая оттаивает при размораживании холодильника, но когда холодильник вновь начинает работать — глыба образуется опять.

(Намерзание льда на задней стенке внутри холодильной камеры). Приходится размораживать холодильник почти каждую неделю. Размер и скорость нарастания ледяной глыбы увеличиваются со временем, лед начинает захватывать полки, уменьшается рабочий объём холодильной камеры. Очень часто стараясь убрать ледяную глыбу, используют нож. В результате зачастую неаккуратным ударом пробивают дырку в испарителе. Если это произошло, нужно отключить холодильник от сети (чтоб через отверстие во внутрь холодильника не попала влага) и вызывать мастера, чтобы он (если размер отверстия это допускает) запаял вам испаритель, заменил фильтр и перезаправил систему фреоном. Желательно, конечно, чтоб заодно он еще и убрал причину пробоя испарителя — промерзание задней стенки шкафа. Устранение промерзания — один из недорогих видов ремонта холодильников атлант! После ремонта вы забуде об этой неисправности холодильников атлант 162, 130-й надолго!

Минск (Атлант) мхм 152, мхм 162, мхм 161, мхм 131

— для этих моделей также характерно засорение капиллярной трубки, но «продувом», как в случае с Атлант (Минск) 260, 268, 2106, 2712, оно не устраняется.

Для устранения этой несправности холодильников Атлант данной серии применяют замену капиллярной трубки. Признаки засора капиллярной трубки во всех моделях аналогичны (морозильная камера морозит, в холодильной либо недостаточно холода, либо достаточно, но испаритель неравномерно зашублен, либо комнатная температура). Так же утечка фреона по контуру обогрева характерана для этих моделей типа мхм 161, мхм 162 и т.д. Холод уходит постепенно: сначала из верхней камеры, затем из нижней — или просто уходит практически сразу (после разморозки это случается чаще всего), а компрессор при этом работает не отключаясь.

Атлант (Минск) мхм 260, мхм 268, мхм 2706, мхм 2712 (морозильная камера вверху)

— характерная неисправность этих холодильников засорение капиллярной трубки. Эти холодильники работают на хладагенте R134A, отрицательной чертой которого является «засорность». Этот фреон, циркулируя внутри системы и перемешиваясь с моторным маслом, может образовать тромб в капиллярной трубке, вследствие чего холодильная камера перестаёт холодить, но морозильная при этом продолжает работать как обычно либо ещё сильнее.

В холодильной камере на некоторое время образуется снежная «шуба», затем она оттаивает (поскольку холод в холодильной камере постепенно уходит) либо просто холод в холодильной камере резко пропадает. Устраняется эта неисправность холодильников Атлант этой серии так называемым продувом капиллярной трубки. Тромб выдувается в испаритель, после чего остаётся в фильтре-осушителе. Надёжность данной операции достаточна высока. Но бывают и рецидивы.

Минск 15м — утечка фреона в испарителе морозильной камеры, которая приводит к повышению температуры в холодильной камере, а на испарителе морозильной камеры образуется шуба. Бывают случаи, когда конкретное место утечки обнаружить практически невозможно. Тогда выход только один — замена испарителя морозильной камеры. Выход из строя терморегулятора, реже — мтор-компрессора — также встречается в Минск-15 довольно часто.

Минск мхм 126 — выход из строя катушки (клапана) либо термостата там 133. При этой поломке холод в морозильной камере присутствует, в холодильной камере отсутствует, но при этом холодильник работает циклично (отключается, включается). В основном, самым распространенным решением является перевод холодильника мхм126 на 1 термостат и замена тернмостата.

Атлант мхм 1609, мхм 1607 — нет холода в холодильной камере. Морозильная камера морозит. Это засорение капиллярной отрубки (замена). Реже бывает утечка в запененной части шкафа. Что характерно при утечке, в отличие от засорения капиллярной трубки, холод из морозильной камеры постепенно уходит вплоть до того, что холодильник (компрессор) работает, а холода нет ни в одной из камер.

Атлант мхм 1704, мхм 1705, мхм 1717, мхм 1718, мхм 1741, мхм 6023, мхм 6024, мхм 6025, мхм 6026, мхм 6016 Для этих двухмоторных (двухкомпрессорных) холодильников атлант характерны следующие поломки: утечка фреона в запененной части шкафа,утечка фреона по контуру обогрева.

Если в холодильной камере намерзает снег на задней стенке геометрически неправильной формы, либо высотой не более 25-30 см и не оттаивает, то это признак утечки фреона в запенной части шкафа. (Либо намерзает лёд на задней стенке). Алюминивые трубки за пластиковой стенкой, по которым циркулирует фреон каррозируют, образуется отверстие через которое выходит фреон. Решение: замена испарителя холодильной камеры на навесной. Навесной испаритель практически никогда не коррозирует, поэтому надежен и долговечен. На температурный режим холодильной камеры замена испарителя в холодильниках серии мхм 1717, 1705, мхм 6016 и т.д. не влияет — термостат будет срабатывать приблизительно в прежнем режиме. Эстетичсекий вид навесного испарителя (при аккуратном монтаже) вполне пристоен.

Если компрессор морозильной камеры работает, а холода нет, либо холода в морозильной камере недостаточно — это признак утечки фреона по контуру.

Атлант мхм 1800, мхм 1801, мхм 1802, мхм 1803-1809, мхм 1816, мхм 1817, мхм 1818, мхм 1833, мхм 1834, мхм 1841 — мхм 18-48. Это двухкомпрессорные холодильники с электронным модулем управления и электронными датчиками температуры. Коды ошибок холодильников Атлант (18 серия):

F1 – неисправен датчик R1 (датчик холодильной камеры по воздуху)

F2 – неисправен датчик R2 (датчик холодильной камеры по испарителю)

F3 – неисправен датчик R3 (датчик морозильной камеры)

F4 – напряжения упало ниже 170В

F5 – напряжение повысилось выше 255В

F6 – неисправность в цепи компрессора холодильной камеры

F7 – неисправность в цепи компрессора морозильной камеры

H – Высокая температура в холодильнойморозильной камере

L – Низкая температура в холодильнойморозильной камере

Остальные признаки неисправностей холодильников Атлант 18 серии совпадают с признаками неисправностей холодильников 17й и 60й серий.

Холодильники Атлант 40й серии, такие как мхм 4010, мхм 4012 — для них типична утечка в запененной части шкафа либо по испарителю, что так же являетсятипичной неисправностью холодильников LG, либо по обратной трубке. Типичное решение — замена холодильного шкафа целиком. Признак неисправности следующий: холод постепенно уходит из холодильной камеры, а затем из морозильной.

Атлант мхм 5014, мхм 5013 — работает пару минут и отключается либо работает только на принудительной заморозке — выход из строя модуля управления KK-1. Типичный ремонт холодильника Атлант в данном случает — замена КК-1.

Практически все белорусские холодильники «грешат» выходом из строя терморегулятора (термостата). Типичные признаки поломки термостата: холодильник не включается либо не выключается. Требуется замена термостата.

Если холодильник Минск (Атлант) практически любой модели (за исключением моделей с электронным модулем управления) просто молчит (компрессор не работает) и не морозит — то это чаще всего выход из строя термостата (терморегулятора). Еще один признак неисправности термостата

— перемерзание продуктов в холодильной камере, когда температура в холодильной камере близка к нулю. Либо снежная шуба на стенке внутри холодильного шкафа идеальной геометрической формы и контур обмерзания в точности повторяет контур испарителя, а компрессор не выключается (не срабатывает термостат).

Замена мотора-компрессора – один из самых дорогостоящих видов ремонта холодильников Атлант. Причины поломки могут быть самые разные: короткое замыкание в сети, неграмотная эксплуатация холодильника, слишком высокая температура окружающей среды, попадание воды или спирта в систему холодильного агрегата и др. Один из наиболее часто встречающихся признаков неисправности мотора-компрессора: мотор включается и сразу же отключается.

Дозаправка фреоном бытовых холодильников требуется довольно редко.

В основном это дополнительная процедура, сопровождающая прочистку и замену капиллярной трубки, устранение утечки хладагента из системы, замену мотора-компрессора. Всё это виды капитального ремонта холодильника, которые требуют обязательного вакуумирования и перезаправки всей системы холодильного агрегата.

Рекомендуем для ремонта холодильников Атлант использовать наши услуги по ремонту холодильников в Минске или Заславле на дому!

Оставить отзыв

Ремонт холодильников Atlant (Атлант) на дому в Москве

Разновидности холодильников

Исходя из распределения морозильной камеры и камеры поддержания средней температуры, их можно поделить на однокамерные, двухкамерные, трёхкамерные и т.д. Также есть двухуровневый шкаф и так называемая французская дверь.

Однокамерный

Двухкамерный

Трехкамерный

Side by Side

French Door

Схемы и принцип работы однокамерного холодильника

При выборе техники мало кого интересует то, как работает устройство и почему именно так. Большинство покупателей зацикливается на размере и функциях. Но именно от того, что находится внутри девайса и зависит, как он работает. Поэтому разберём структурную схему и принцип работы однокамерного холодильника.

В таких агрегатах охлаждение происходит от главного испарителя (он находится вверху холодильного шкафа), воздух поступает вниз, охлаждая температуру в холодильной камере. Для того чтобы температура не понизилась быстро, под испарителем располагается поддон с небольшими отверстиями (с помощью открытия/закрытия которых регулируется температура в камере). Схема работы:

компрессор откачивает пары из испарителя, нагнетает в конденсатор, далее они охлаждаются;
конденсируются, переходят в жидкую фазу;
жидкость попадает в испаритель, забирает тепловую энергию, тем самым охлаждая холодильник.

Схема выполняется циклично, до того момента, когда на испарителе температура не достигнет нужной отметки, далее отключается компрессор. В камере держится заданная температура, несмотря даже на высокую внешнюю, благодаря терморегулятору, который повторно включает компрессор.

Такие схемы у однокамерных Ardo, Pozis, Upo.

Необходимые инструменты для диагностики компрессора холодильника Атлант своими руками

Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:

гаечные ключи 8, 10 и 12 мм;
плоскогубцы;
кусачки-бокорезы;
универсальный манометр;
тестер (мультиметр) или мегаомметр;
проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
изолента;
виниловые или резиновые заглушки.

Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.

Измерение сопротивления изоляции мегаомметром

Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.

Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.

Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.

Проверка компрессора мультиметром

Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.

Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.

Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не меняются больше чем на 5 Ом.

Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.

Схема и принцип работы двухкамерного

Схемы работы получения минусовой температуры в двухкамерном холодильном агрегате и плюсовой температуры отличаются.

В такой бытовой технике между морозильной и холодильной камерами находится теплоизолирующая перегородка, каждый отсек имеет свой испаритель. Работает агрегат по следующему принципу: при помощи компрессора в морозильную камеру подаётся фреон (группа насыщенных алифатических фторсодержащих углеводородов, используется в холодильных установках). Этот газ закипает и испаряется, попадая в воздухоохладитель, понижается температура его поверхности.

Этот процесс повторяется до тех пор, пока температура не станет минусовой. Газ не направляется в воздухоохладитель холодильной камеры, поскольку в ней охлаждение не происходит. Тем не менее после полного охлаждения морозильной камеры, хладагент попадает в испаритель холодильной.

В холодильных отсеках с небольшим объёмом помещается воздухоохладитель, размеры существенно меньше испарителя морозильной камеры. Температура в холодильной камере всегда выше 0, а в среднем 4-6 градусов по Цельсию.

На фото электросхема двухкамерного холодильника. Такие схемы у , «Аристон», «Веко», «Горение», «Самсунг».

Видео: компрессор очень горячий и нет холода — ремонт холодильника

Хотите разбираться лучше других?

Диагностика неисправностей холодильников Атлант своими руками — Инструкция для диагностики неисправностей холодильников Атлант своими руками Проверяем кабель Компрессор холодильника присоединяется через кабель соединяющими деталями. Проблема…
Диагностика терморегулятора холодильников Атлант своими руками — Проверка работоспособности терморегулятора холодильника Атлант своими руками Если термореле вышло из строя, это не значит, что холодильник немедленно перестанет работать. Однако…
Почему не работает холодильник? — Самое правильное решение при поломке сложной бытовой техники — обратиться за помощью в сервисный центр. И если, например, открыть инструкцию к холодильникам , то…
Поломки холодильников Индезит — В процессе эксплуатации холодильных агрегатов возможны поломки, связанные с выходом из строя отдельных деталей. Самые сложные проявляются в том, что устройства полностью перестают…
Подключение, ремонт и замена пускового реле холодильников «Атлант» — Фирма Атлант занимается производством холодильного оборудования более 50 лет и за это время зарекомендовала себя в качестве добросовестного производителя. Благодаря безупречной…

Холодильник Атлант МХМ 2808-00 и Атлант МХМ 162

«Атлант» – наследник советского холодильника «Минск», собирается также в Минске. Работают эти холодильники достаточно долго, а поломки и сбои можно самостоятельно устранять.

Схемы работы бытовых двухкамерных холодильников типовые и электросхема «Атланта» ничем не отличается от агрегатов «Стинол», «Индезит», «Норд» и других холодильников без системы No Frost.

«Ноу Фрост» – система охлаждения камер, обеспечивающая циркуляцию холодного воздуха и предотвращающая наледь на стенках холодильника.

Схема этих холодильников точно та же, что и обычного двухкамерного холодильника.

Устройство оборудования

Рассмотрим устройство холодильника Атлант.

Оборудование оснащено компрессорами, которые являются собственной разработкой белорусского производителя. Жесткий контроль и качественная проверка способствует надежности изделия.

Система охлаждения, применяемая на белорусских изделиях, отличается от стандартной и общепринятой системы No Frost. Условия хранения для каждого продукта различны, поэтому распространяемый воздух дает возможность создавать зоны, обладающие различной температурой.

Подобная система напоминает природную воздушную циркуляцию. Воздух, постепенно охлаждаясь, опускается вниз. Теплый воздух, поднимаясь наверх, охлаждается. Эти процессы осуществляются благодаря испарителю, размещенному за задней стенкой. Освобождается место внутри холодильника, а устройство становится практически неуязвимым.

Корпус продукции выполняется из высокопрочного и безопасного пластика, который не обладает особенным запахом.

Надо отметить и прочность стеклянных полочек, способных выдержать:

Полные еды кастрюли
Трехлитровые банки
Разные продукты

Третьим основным устройством двухкамерного холодильника Атлант является конденсатор.

Соединенные трубками, эти устройства создают герметичную и замкнутую систему, в которую закачивается фреон. Данный хладагент переносит тепло в окружающую среду из внутренней части холодильника. Работающий компрессор, создавая давление, сжимает фреон, выталкивая его в конденсатор, чтобы он там остыл.

Здесь он переходит в жидкое состояние. Конденсатор соединен с фильтр осушителем, к которому припаяна капиллярная трубка. Фильтр необходим для улавливания в системе влаги и твердых частиц. Капиллярная трубка позволяет фреону попасть в испаритель, где хладагент, активно вскипая, начинает охлаждать камеру. Этот цикл повторяется много раз.

Вот так выглядит устройство холодильника Атлант.

Холодильник Indesit No Frost

Принцип работы Indesit схож с другими. Контакты терморегулятора замкнуты, когда холодильник включён. Через терморегулятор напряжение подаётся на компрессор и вентилятор для обдува испарителя, который дует пока работает компрессор. Температура -10 градусов С на термореле – сигнал для отключения вентилятора и компрессора, подается напряжение на ТЭН испарителя. Температура +10 градусов С – сигнал для размыкания контактов, замыкаются контакты компрессора, – таким образом холодильник переходит в режим охлаждения.

Неисправности двухкамерного холодильника «Атлант»

Иногда в холодильниках возникают проблемы с работой одной из камер. Почему не работает холодильная камера, тогда как морозилка охлаждает исправно? Нужно разбираться.

Причины неполадки могут отличаться — в зависимости от того, 2 компрессора в вашем холодильнике или 1. Возможно, поломки никакой нет — просто нужно проверить правильность эксплуатации оборудования. Для одно- и двухкомпрессорных холодильников нужно проверить:

Герметичность закрытия двери. Может быть, изнутри мешает посуда либо полки переполнены продуктами. Если уплотнитель двери загрязнился, проведите его чистку, иначе он не будет плотно прилегать к корпусу.

Работу вентилятора. В системах «Ноу Фрост» вентилятор разгоняет холодный воздух по отделению. Если его лопасти обросли льдом и не вращаются, выполните разморозку техники в течение 10 часов.

В однокомпрессорных моделях также проверяется регулятор температур. В жаркое время года нельзя устанавливать регулятор на максимум. Поскольку сначала идет охлаждение морозилки, то для холодильного отделения у мотора не хватает мощности. Отрегулируйте показания.

Морозилка работает, а холодильник нет — в однокопрессорных моделях

Обратите внимание на работу холодильника.

После разморозки вентилятор не начал работать. Неисправен мотор вентилятора. Случиться такое могло в результате попадания влаги при замерзании детали. Проводится полная замена элементов.
Вентилятор не вращается, на стенах отделения снег и лед, особенно в месте расположения испарителя. Сломался нагреватель испарителя. Оттайка не включается, испаритель покрывается льдом, что мешает вращению вентилятора. ТЭНу нужна замена.
Морозильная камера покрыта наледью, мотор работает без остановки. Вышел из строя термостат или датчик испарителя. К плате управления не поступает сигнал.
Не работает верхняя холодильная камера. На морозилке образовались ржавые потеки. В результате коррозии повредился стальной контур, происходит выход хладагента. Когда дренажное отверстие засоряется, капли влаги попадают на стальной контур, что приводит к коррозии. Нужно устранить неполадку и заправить систему фреоном.
Вы случайно повредили стенку отделения? Через повреждение может утекать хладагент. Вызывайте мастера для восстановления герметичности.
При вздутии стенки также вытекает газ, только во внутреннюю часть. Придется полностью вскрывать стену для устранения проблемы.

Холодильник не холодит, а морозилка работает в двухкомпрессорной модели

Снова проводится осмотр вентилятора и разморозка техники.

Вероятны поломки:

Мотора-компрессора. При этом двигатель заводится ненадолго и отключается. Отделение не морозит. Проводится диагностика, а затем ремонт или замена мотора.
Утечка фреона. Признаки такие же, как в предыдущем случае.

Шумная работа техники

Холодильник громко и шумно работает? Проверьте крепления компрессора, а также его амортизаторов. При ослаблении креплений вибрация во время работы не глушится.

Загляните в отделения холодильника. Правильно ли расположена посуда? Кастрюли не должны соприкасаться друг с другом, иначе техника будет гудеть и вибрировать. Проводится установка корпуса по уровню. Важно, чтобы холодильник не стоял вплотную к стенам и мебели.

Корпус ХО бьется током

Это серьезная проблема, которая требует немедленного решения. В случае нарушения изоляции сетевого провода, нужно его заменить. Причина может быть в проводке или других деталях электроники. Чтобы все проверить и диагностировать неполадку, лучше обратиться к мастеру.

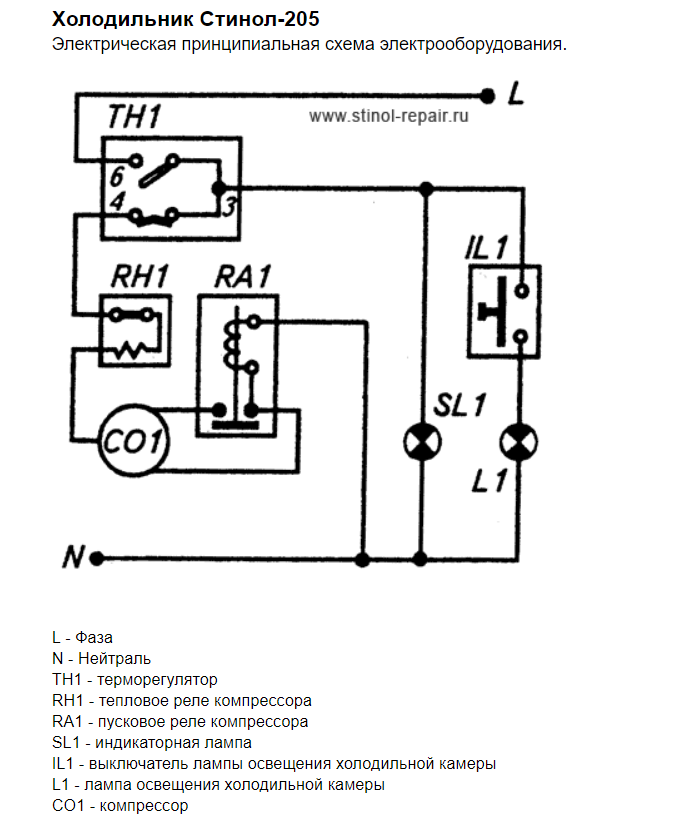

Холодильник Стинол

Холодильники «Стинол» совмещают в себе все лучшие достижения в области холодильной техники – высокая надёжность, большой срок службы. Разница между моделями холодильников незначительная: иная схема подключения и другие размеры.

Принципиальная электрическая схема Стинол 102

Электрическая схема Стинол 103

Принципиальная схема Стинол 104

Как влияет на работу неправильная эксплуатация

Как известно, бережное отношение к технике помогает продлить срок ее эксплуатации, и наоборот. Самой часто встречающейся ошибкой является остужение горячей пищи с помощью холодильника.

Главные моменты, почему нельзя ставить горячее в холодильник:

Полка стеклянная в холодильнике испытывает деформации.
Горячая вода испаряется.
Неисправность работы.

Стекло плохо проводит тепло, поэтому еду с плиты в холодильник ставить опасно, поскольку стекло под посудой нагревается и расширяется, остальная часть – нет. Могут появиться проблемы со стеклом, микротрещины, от которых уменьшается прочность. Поэтому под горячую посуду стоит подкладывать доску.

Горячая вода испаряется и оседает на стенках в виде инея. Это мешает фреону забирать тепло, в итоге падает эффективность охлаждения, увеличивается нагрузка на компрессор. В результате уменьшается срок службы холодильника. Дабы избежать подобного стоит накрывать еду крышкой или пищевой плёнкой.

Компрессор работает циклично: работает, отключается, работает, отключается. От горячего компрессор продолжает работать достаточно долго. Хотя в современной технике есть термозащита компрессора, но всё же стоит дать остыть еде при комнатной температуре.

Большинство холодильников не отличается по типу подключения. Но стоит всё же вникать в то, как подключается схема, как выглядит и как работает. Поэтому при выборе стоит обращать внимание на тонкости в виде схемы подключения. Если разобраться со схемой, можно не обращаться в сервисный центр, а легко починить всё самим. Экономия денег и времени налицо.

Видео: электропроводка холодильника

Хотите разбираться лучше других?

Принцип работы компрессорных, абсорбционных и термоэлектрических холодильников — Принципиально устройство холодильника представляет собой закрытую термоизолированную камеру, в которой поддерживается постоянная низкая температура. Если бы это была идеальная…
Принцип работы пускозащитного реле для бытового холодильника — Привод компрессора бытового холодильника — это обычно асинхронный электродвигатель с питанием от однофазной сети 220 В. Его особенность в том, что при запуске необходимо пусковое…
Установка и подключение холодильника: как подготовить устройство к эксплуатации — Холодильник относится к разряду сложной техники, потому качество его дальнейшей работы будет прямо связано с условиями эксплуатации. Именно к ним относится и первое…
Схема подключения компрессора холодильника — пошаговая инструкция с фото и видео — Схема подключения компрессора холодильника понадобится, если в приборе возникнет какая-либо неисправность. При наличии необходимых знаний и опыта работу можно выполнить…
Устройство, принципы работы и конструкция бытовых холодильников — Когда владелец четко представляет, какой принцип работы у холодильного агрегата, у него есть возможность продлить эксплуатационный срок бытового прибора. Понять – как устроен…

Измерение сопротивления обмоток, как часть диагностики компрессора холодильников Атлант

В первую очередь, надо измерить сопротивление обмоток компрессора холодильника, зная значения пусковой и рабочей обмотки, вы без труда определите работоспособность двигателя, а для полной проверки, желательно запустить его при помощи пускового реле. Дело в том, что в моторе от холодильника, помимо электродвигателя, стоит ещё и компрессор, который довольно часто выходит из строя. В этом компрессоре есть поршень, который может приклинивать, также есть клапан, который может запасть и в результате пропадает давление хладагента, на капиллярную трубку. Посмотрите пожалуйста видео, в котором я показал, как проверить мотор холодильника тестером. Чуть ниже, я разместил несколько таблиц, в которых чётко указано сопротивление рабочей и пусковой обмотки для двигателя «Атлант» «Данфос», «АСС». Зная номиналы сопротивления, которые нам дал производитель, вы можете их сравнить со своими показателями.

Я думаю видео и таблица сопротивлений, очень сильно облегчит вашу работу и сэкономит небольшую сумму денег, ведь вызов мастера на дом, то же чего то стоит. Ещё есть нюанс, на который мне указали на моём канале Ютуб, речь идёт о пусковой и рабочей обмотке мотора Дэнфос, дело в том, что на видео я ошибся, в том плане что сказал, будто бы у пусковой обмотки — сопротивление всегда больше, это не совсем так. У двигателя Дэнфос, пусковая имеет меньше сопротивление, чем рабочая, приношу свои извинения. Будьте внимательны, лучше точно узнайте номиналы обмоток своего движка, а потом уже делайте выводы. На данный момент, всё не стабильно и производители кидаются из крайности в крайность.

Видео: как проверить компрессор холодильника

Сопротивление обмоток компрессора холодильника Атлант

В этой таблице присутствуют двигателя не только белорусской разработки, но и моторы, которые выпускаются по лицензии бренда Дэнфос. Немножко о слабых местах. Сам движок у Атланта сравнительно не плохого качества, но клапан слабенький и очень плохо относится к некачественному фреону, я имею ввиду R12а и R134а, в общем заправку надо делать осторожно, часто залипает клапан. Ещё этот производитель умудрился влепить в некоторые моторы алюминиевую обмотку, чего правда не скрывает, мотивирует это тем, что мол теплопроводность лучше. Я лично не могу судить о теплопроводности, но горят они значительно быстрее, чем к примеру такие же но фирмы Секоп.

лучшие модели с системой No Frost, отзывы

Холодильник – незаменимый элемент любой современной кухни. Сегодня в магазинах бытовой техники можно выбрать модель на любой вкус, цвет и кошелек. Есть даже эксклюзивные дизайнерские экземпляры, отличающиеся от обычных агрегатов необычным дизайном. Однако в процессе выбора вопрос стиля стоит далеко не на первом месте; функциональность и практичность – два основных критерия.

Еще пару десятков лет назад людям приходилось тратить много времени на разморозку холодильников.

Вытащить все продукты, дождаться таяния льда, вымыть внутри и снаружи, загрузить все обратно… Не очень увлекательное занятие. Чтобы хоть как-то ускорить процесс оттаивания, использовали различные «нанотехнологии»: включали вентиляторы, ставили внутрь бутылку с теплой водой.

Современные двухкамерные холодильники с системой «No Frost» — это не только надежные, практичные, функциональные, но и очень удобные в эксплуатации агрегаты.

Что это такое

Большинство покупателей приобретают бытовую технику, даже не задумываясь о принципе ее работы. Однако есть потребители, которым необходимо знать все до мелочей. Если говорить о холодильниках с системой « Нет инея » то даже само название привлекает внимание и заставляет задуматься, как происходит оттаивание агрегата, почему внутри практически нет инея и как работает вся система.

В буквальном переводе с английского «No Frost» означает «без мороза».

Действительно, инея в морозильной и холодильной камерах практически нет. Иногда можно заметить легкий белый налет (что особенно характерно для морозильных камер) на полках или ящиках – это результат перепадов температур, если долго держать дверь холодильника/морозилки открытой.

Система «No Frost» стала очень популярной среди потребителей, так как агрегаты такой схемы более удобны в использовании. Двухкамерные холодильники «No Frost» можно размораживать 1-2 раза за ход. Вам не нужно тратить несколько часов времени, как это было раньше. Достаточно отключить бытовой прибор от сети, оставить на определенный срок, затем протереть все внутри.

Благодаря системе «No Frost» воздух распределяется равномерно, отсутствуют зоны с контрастными перепадами температур, что предотвращает образование конденсата и влаги. Таким образом, продукты не замерзают.

Принцип работы системы No Frost следующий:

Над морозильной камерой или сзади холодильника находится испаритель.
За испарителем расположен один или несколько вентиляторов , задачей которых является улавливание охлажденного воздуха через специальные каналы внутри камер. Таким образом, происходит непрерывная циркуляция воздуха.
В отличие от холодильников с капельной системой , в этих бытовых приборах влага не оседает внутри, а собирается на испарителе.
Иногда компрессор перестает работать и включается нагреватель, растворяющий слой инея, накопившийся на самом компрессоре.
По небольшим канавкам влага попадает в специальный резервуар, откуда испаряется.

Особенности и преимущества

Перед покупкой любого домашнего помощника следует ознакомиться с различными техническими характеристиками и особенностями устройства. Это поможет в будущем избежать некоторых разочарований, развеять иллюзии и поможет более рационально подойти к вопросу выбора различных кухонные приборы.

Итак, преимущества двухкамерных холодильников No Frost:

эргономичность и хорошая вместительность , ведь зачастую двухкамерные холодильники имеют очень внушительные габариты;
возможность установки и регулирования температуры отдельно как для морозильной, так и для холодильной камеры;
благодаря функции «No Frost» внутри поддерживается равномерный температурный режим, отсутствуют различия, характерные для агрегатов с капельной системой;
после закрытия дверцы холодильника/морозилки быстро восстанавливается заданная температура;
по сравнению с агрегатами капельной системы «No Frost» отличаются практически полным отсутствием влаги внутри.

Как выбрать

Сегодня производители крупной бытовой техники предлагают широкий выбор холодильников: однокамерные, двухкамерные с морозильной камерой вверху, двухкамерные с морозильной камерой внизу, модели « Side-by-Side » (двухкамерные холодильники, в которых холодильная и морозильная камеры расположены рядом). Двухкамерные холодильники с системой «No Frost» считаются наиболее рациональным современным устройством, без которого не хозяйка может сделать

Чтобы купить достойный кухонный гарнитур, необходимо тщательно и вдумчиво подойти к вопросу выбора бытовой техники.

Целесообразно ознакомиться с наиболее важными и важными техническими характеристиками, чтобы провести правильный подбор параметров.

холодильная камера

Эргономика, функциональность, полезный внутренний объем и температурный режим считаются одними из важнейших критериев. Большинство производителей предоставляют возможность перестановки полок. Эта функция особенно полезна, когда нужно поставить в холодильник высокую кастрюлю. Покупатели отмечают важность регулирования температуры. Эта функция присуща не всем моделям двухкамерных холодильных установок, но в последнее время пользуется большим спросом у потребителей. Индикатор температуры расположен на внешней стороне дверцы холодильника.

Морозильная камера

Ключевым критерием выбора потребители называют выбор температуры (в идеале, чтобы значение было от минус 18 градусов Цельсия и ниже) и возможность ее регулировки, количество ящиков, прочность и качество используемого материала (пластик), наличие полки или емкости для приготовления кубиков льда.

Система оттаивания

Капельное оттаивание или «No Frost» — это два типа систем оттаивания, которые используются в современных холодильниках. Как уже отмечалось выше, модели с этой функцией более рациональны, удобны и практичны в эксплуатации.

Потребление электроэнергии

Холодильники с системой «No Frost» считаются более «прожорливыми». Однако на сегодняшний день большинство производителей крупной бытовой техники работают над этим вопросом, предлагая покупателям новые модели, потребляющие гораздо больше энергии, экономично. Лучшим вариантом будут агрегаты класса А или А+.

Дополнительные опции и функциональность

Помимо стандартных функций, современные холодильники могут быть дополнены рядом дополнительных функций, влияющих на функциональность кухонного прибора. Это функции суперзаморозка и суперохлаждение, защита от детей, звуковой сигнал открытой двери, специальный режим «отпуск», возможность перевешивания дверей И так далее.

Отзывы

Несмотря на высокую популярность двухкамерных холодильников, работающих по системе «No Frost», о такой бытовой технике встречаются и негативные отзывы. Например, пользователи отмечают высокие шумовые показатели из-за постоянной работы компрессора и высокое энергопотребление, что также связано с постоянной работой системы «No Frost». Однако эти проблемы на сегодняшний день практически решены, т.к. крупной бытовой техники стали выпускать менее шумные холодильники, которые потребляют не так много электроэнергии, как первые модели.

Немало потребителей жалуются, что продукты в таких холодильниках трескаются. Эта проблема существует из-за того, что воздух внутри холодильной камеры постоянно обновляется. Чтобы сохранить продукты в более презентабельном виде, достаточно купить специальные контейнеры и пищевую пленку. Размещение пищи в таких контейнерах или заворачивание ее в пленку больше не вызовет проблем с выветриванием.

Безусловно, стоимость бытовой техники – это тема, которая всегда будет на пике обсуждений.

Многие современные потенциальные покупатели ругают за высокую стоимость холодильников «No Frost» по сравнению с моделями с капельной системой. Однако такие отзывы часто оставляют те люди, которые еще не совершили покупку, но находятся на стадии выбора. Отзывы тех потребителей, которые уже приобрели холодильники No Frost, полярно отличаются. Двухкамерные холодильники «No Frost» имеют больше преимуществ, чем недостатков. Если подходить к вопросу ценообразования, то уместно вспомнить поговорку «Скупой платит дважды», чтобы понять, что хороший и качественный прибор не может стоить дешево. Чтобы не тратить время на ремонт или деньги на покупку нового холодильника, лучше сразу отдать предпочтение проверенным производителям.

Устройство двухкамерного холодильника, как его выбрать и сколько он весит

Двухкамерные холодильники в быту наиболее эффективны: они вместительны, функциональны, удобны в уходе и обслуживании. Практичность и долговечность в сочетании с разумной стоимостью – основные критерии выбора подходящей модели. Все ли двухкамерные холодильники устроены одинаково? Чтобы совершить удачную покупку, необходимо ознакомиться с характерными особенностями этого кухонного оборудования.

Холодильник двухкамерный с нижней морозильной камерой в интерьере кухни

Виды двухкамерных холодильников

Несведущему человеку может показаться, что устройство бытового холодильника однотипно: двухкамерный или с одинарной пробел — не важно, но это ошибка. Двухкамерные агрегаты отличаются не только внешним видом, функциональностью, но и наличием важных узлов. Имеет значение даже то, где будет стоять морозильная камера — вверху или внизу.

По расположению камеры

Стационарные холодильники чаще всего двухкамерные: холодильная и морозильная. Отсеки могут располагаться друг над другом или параллельно в вертикальной плоскости. Варианты размещения отделений:

Морозильная камера занимает верхнюю часть. Как правило, низкотемпературная секция мала по сравнению с холодильной.
Нижнее расположение морозильной камеры. Конструкция удобна тем, что продукты в наиболее часто используемом отделении находятся на уровне человеческого глаза.
«Французская дверь». Морозильная камера находится в основании, вверху — двухстворчатое холодильное отделение. Преимуществом этого типа является большая вместительность и простота использования.
Модели Premium Side-by-Side (бок о бок). Минусовая и плюсовая ветви расположены рядом, на одном уровне. Это габаритное оборудование, похожее на шкаф, выделяется на фоне стандартных холодильников.

Холодильник двухдверный «Французская дверь»

По типу разморозки

В устаревших агрегатах использовалась ручная разморозка. В таких холодильниках всего одна дверца, а небольшая морозильная камера встроена в основное пространство и открывается створкой. Чтобы избавиться от льда, необходимо раз в месяц выключать холодильник и оставлять его на несколько часов, постоянно удаляя воду.

Капельная система, так называемая плачущая система, работает в холодильниках с автоматической разморозкой. На задней стенке намерзает лед, а во время простоя компрессора тает, вода стекает по желобу в выходной канал. Морозильник размораживается вручную.

No Frost — «без мороза», эта опция предполагает предотвращение образования льда. Работающий вентилятор гонит воздушную массу, влага не конденсируется, иней не образуется. Наиболее предпочтительны комбинированные модели: капли в холодильной камере, ноу-хау иней в морозилке.

Холодильник Ноу-Фрост двухкамерный

По количеству компрессоров

Раньше бытовые холодильники оснащались одним двигателем, но технический прогресс привел к появлению двухкомпрессорных агрегатов, что сказывается на мощности и энергопотреблении холодильника. холодильник.

Один компрессор может пропускать хладагент через один или два контура охлаждения, в зависимости от наличия электромагнитного клапана. Если такой клапан есть, то можно остановить работу холодильной камеры или выбрать режимы для каждой из камер.

Каждое отделение имеет свой двигатель и контур охлаждения в двухкомпрессорном холодильнике. Такие модели освобождаются от повышенных нагрузок в летний период, а работа в оптимальном режиме снижает потребление электроэнергии.

Важно! Уровень шума снижен, по сравнению с упрощенными аналогами. Вы можете самостоятельно регулировать температуру и размораживать морозильную часть.

Двухконтурный холодильник

Как устроен двухкамерный холодильник

Конструкция агрегата состоит из следующих основных узлов:

компрессор;
конденсатор;
испаритель;
регулятор температуры.

В трубной системе циркулирует хладагент — фреон или изобутан. Холод не возникает сам по себе, это только результат отбора тепла изнутри холодильника. Принцип работы основан на циклической работе: двигатель запускает поршень, который нагнетает давление, сжатый фреон из испарителя перегоняется по системе. Проходя по трубкам конденсатора, хладагент избавляется от полученного тепла, охлаждается и становится жидким. Через осушитель по капиллярам фреон движется к испарителю. Такой цикл длится до тех пор, пока температура в холодильнике не достигнет заданного значения. Затем пусковое реле выключает двигатель.

Главной особенностью современного двухкамерного холодильника является наличие в конструкции двух испарителей. В старых моделях этот элемент был один и располагался обычно во внутреннем контуре морозильной камеры. Теперь автономность отделений позволяет лучше контролировать уровень холода, чему способствует изолирующая перегородка. Система положительного испарения начинает работать только после того, как морозильник достаточно остынет.

Холодильное устройство

Электрическая цепь

Температура, устанавливаемая с помощью ручки регулировки температуры или электронных кнопок управления, контролируется тепловым реле. Он дает сигнал компрессору, и он включается или останавливается. При генерировании холода выдается номинальная мощность, контакты реле замыкаются, по цепи протекает электрический ток. При достижении внутри камеры нужной прохлады контакты термореле размыкаются, двигатель компрессора выключается. На рисунке представлена электрическая схема двухкамерного холодильника.

Схема двухкамерного холодильника

Сколько весит двухкамерный холодильник

Масса двухкамерного холодильного агрегата зависит от нескольких параметров:

габариты;
материалы;
количество компрессоров;
внутреннее наполнение (стеклянные или пластиковые полки, ящики).

Холодильники, изготовленные по старым технологиям, часто весят больше, чем их современные аналоги того же размера. Это связано с тем, что ранее для изготовления использовались тяжелые материалы. Обычный холодильник Бирюса при высоте 145 см имеет вес 48 кг.

Важно! Похожие внешне двухкамерные модели разных фирм могут отличаться по весу. Двухметровый экземпляр может иметь массу меньше, чем низкий экземпляр. Однокомпрессорный холодильник Атлант довольно легкий – всего 55 кг, двухкомпрессорный – чуть более 60 кг за счет дополнительной детали.

Интересно, сколько весит роскошный двухкамерный холодильник Liebherr, состоящий из двух вертикальных шкафов. Он кажется очень громоздким, но имеет отдельные секции, это упрощает перемещение дорогостоящего оборудования.

Холодильник Side-by-Side

Как выбрать хороший двухкамерный агрегат

Перед покупкой холодильника необходимо определиться с габаритами, ведь устройство потребует много места на кухне. Стоит учитывать высоту потолка, расположение обогревателя и печи, ширину дверного проема. Также важно, в какую сторону будут раскрываться створки. Кроме того, нужно понимать, какой функционал требуется от холодильника. Каковы критерии выбора?

Внутренний объем камер. Есть разница, один человек приобретает холодильник или большая семья, потому что набор хранимых продуктов очень разный. На пару достаточно 180-200 литров. Большее отделение означает более высокое энергопотребление. Если вам нужно хранить много замороженных продуктов, рекомендуется выбрать устройство с большой морозильной камерой.
Расположение камер. Нижняя морозильная камера предпочтительнее верхней, потому что холодильная камера используется чаще. Удобно вынимать и раскладывать продукты, не наклоняя. Если низкотемпературная секция находится в основании, ящики выкатывать проще.
Эргономика. Здесь и возможность перевешивания дверей, и материал полок (стекло удобно мыть, и решетки свободно пропускают воздух), и приятные мелочи, и электронные режимы, и наличие колесиков для перемещения. Пломбы должны быть гибкими, а усилие открывания достаточным, но не повышенным.
Тип компрессора. Инверторный блок более современный, производит меньше шума, он более долговечный. Два компрессора позволяют отключить одну из камер, оставив другую в активном режиме.
Плата за шум и электроэнергию. Хороший холодильник не должен шуметь более 40 децибел, класс энергопотребления лучше выбрать А, но не ниже С.
Функциональность и стоимость. Наличие дополнительных устройств и функций обычно значительно удорожает бытовую технику.

Прозрачный пластик и стекло облегчают поиск
