Испытания автоматических выключателей током 1,13·In (АВВ, Schneider Electric, IEK, EKF, КЭАЗ, TDM, Elvert)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

После публикации статьи про сравнение автоматических выключателей iK60N от Schneider Electric и ВА47-29 от IEK мне в комментариях стали поступать предложения сравнить более широкий спектр представленных на рынке автоматов.

В связи с этим я и решил продолжить серию статей про испытания автоматов различных производителей. В итоге мне удалось собрать следующие автоматические выключатели (все представленные экземпляры новые и ранее в эксплуатации не были):

  • Sh301L (ABB, Германия)
  • iC60N (Schneider Electric, Франция)
  • iK60N (Schneider Electric, Таиланд)
  • Easy9 (Schneider Electric, Индия)
  • ВА47-29 (IEK, Россия-Китай)
  • ВА47-63 (EKF, Россия-Китай)
  • ВМ63-1 KEAZ OptiDin (КЭАЗ, Россия-Китай)
  • ВА47-29 (TDM, Россия-Китай)
  • Z406 (Elvert, Россия-Китай)

Вот такой вот получился список участников эксперимента!

К сожалению, это не все имеющиеся производители, но тем не менее большинство из них в нем присутствуют.  Хотелось бы к списку еще добавить автоматы Legrand и Hager, но что-то не смог их найти в магазинах своего небольшого городка, видимо они у нас не очень пользуются спросом.

Все перечисленные выше автоматы имеют одинаковый номинальный ток 16 (А), одинаковую время-токовую характеристику С, отвечающую требованиям ГОСТ 50345-2010, и одинаковую отключающую способность величиной 4500 (А), за исключением трех автоматов: iC60N, iK60N и ВМ63-1. Вместо 4500 (А) они обладают отключающей способностью в 6000 (А), но на суть сегодняшнего эксперимента это нисколько не повлияет.

Всего я планирую провести несколько экспериментов с этими автоматами и сегодня, в первой части, я начну с самого, как кажется простого, но тем не менее очень важного параметра, как испытание автоматов током 1,13 от номинального (1,13·In).

Идея эксперимента следующая.

Все перечисленные выше автоматы я установил на некотором расстоянии друг от друга (чуть далее объясню для чего) и подключил между собой последовательно.

Напомню, что у каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13 от номинального тока. Так вот при таком токе автоматический выключатель не должен отключаться в течение целого часа (для автоматов с номинальным током ≤ 63А) и в течение двух часов (для автоматов с номинальным током > 63А).

Точку условного нерасцепления (1,13·In) всегда отображают на графике время-токовой характеристики конкретного автомата. Вот, например, график ВТХ автомата ВА47-29 от IEK.

Вот еще для примера, график время-токовой характеристики автомата Z406 от Elvert, где также обозначена точка (1,13·In).

Теперь нам нужно скорректировать номинальный ток наших автоматических выключателей.

Температура в электролаборатории сейчас находится на отметке 22°С, что меньше температуры 30°С, относительно которой отображен график ВТХ, на целых 8°С.

А значит нам необходимо ввести поправочный температурный коэффициент окружающего воздуха Кt, умножив номинальный ток наших автоматов примерно на 1,03 (см. график ниже).

Получается, что наши автоматы с учетом поправочного коэффициента Кt имеют номинальный ток не 16 (А), а 1,03·16 = 16,48 (А).

Помимо этого нам необходимо учесть поправочный коэффициент Кn влияния температуры от рядом установленных автоматов. Но так как автоматы я расположил на некотором расстоянии друг от друга, то данный коэффициент я учитывать не буду, но в конце статьи я о нем еще немного расскажу.

Таким образом, при прохождении через все наши автоматы тока величиной 1,13 от номинального, они не должны сработать в течение целого часа (60 минут). Естественно, что если какой-то из автоматов отключится раньше, то по данному испытанию он будет забракован.

Только учтите, что значение 1,13 от номинального теперь будет составлять не 1,13·16 = 18,08 (А), а 1,13·16,48 = 18,62 (А).

Во время эксперимента с помощью тепловизора я буду периодически контролировать температуру нагрева автоматов при длительном протекании через них тока, чуть больше номинального.

Я думаю, что будет очень интересно узнать информацию по температуре нагрева, ведь автоматы весь свой срок службы могут работать на токах, близких к номинальным. Поэтому при ненадлежащем качестве силового контакта (экономия на применяемых материалах, слабое усилие и уменьшенная площадь контакта), такие автоматы будут греться гораздо сильнее. Да и вообще интересно знать, насколько и как именно происходит отвод и рассеивание тепла у модульных автоматов.

Итак, устраивайтесь по удобнее — эксперимент начинается!

От уже известного Вам, многофункционального устройства РЕТОМ-21, подключил к нашему ряду автоматов источник переменного тока.

Включил все автоматы и навел ток 18,6 (А).

Теперь будем наблюдать за автоматами в течение целого часа. Как я и говорил, периодически я буду измерять температуру их нагрева.

Температура нагрева наших автоматических выключателей через 180 секунд (3 минуты) прогрузки находилась в пределах от 25°С до 42°С.

Спустя 360 секунд (6 минут), температура автоматов немного увеличилась и установилась в пределах от 30°С до 55°С.

Самым горячим автоматом на данный момент испытаний был определен автомат ВА47-29 (TDM), корпус которого нагрелся до 54,8°С.

Спустя 1800 секунд (30 минут) испытаний, ни один автомат не отключился, а температура их нагрева имела следующую картину.

А это температура нагрева автоматов, только с другой стороны.

На данном этапе выделилось уже два автомата: ВМ63-1 KEAZ OptiDin (КЭАЗ) с максимальной температурой 79,4°С и ВА47-29 (TDM) — с максимальной температурой 85,3°С.

По истечении 3600 секунд (60 минут), ни один из автоматов не отключился. В принципе, можно смело сказать, что все автоматические выключатели соответствуют заявленным время-токовым характеристикам и требованиям ГОСТ 50345-2010, т.е. при токе 1,13 от номинального, в данном случае при токе 18,6 (А), не отключились в течение целого часа.

Но тем не менее, при одном и том же токе автоматы имели разную температуру нагрева.

А вот температура нагрева автоматов, но только с другой стороны.

Результирующая таблица с максимальными зафиксированными температурами нагрева.

По окончанию эксперимента в «лидерах» остались прежние автоматы: ВМ63-1 KEAZ OptiDin (КЭАЗ) с максимальной температурой нагрева 84°С и ВА47-29 (TDM) — 88,2°С. Остальные автоматы имели температуру в диапазоне от 55°С до 75°С.

Надеюсь, что из всего представленного выше, Вы сделаете соответствующие выводы.

«Нелирическое» отступление

Зачастую многие граждане жалуются, что установленный автомат «не держит» нагрузку, т.е. срабатывает раньше, чем ему положено. Особенно данный феномен приходится наблюдать в жаркую погоду.

Порой данное мнение является ошибочным, т.к. при подобном поведении автомата необходимо точно знать реальный ток в цепи, температуру окружающей среды и количество установленных в ряду автоматов. А это почему-то всегда забывают учитывать! Ведь для этого необходимо знать не только ток нагрузки, но и поправочные температурные коэффициенты.

Кстати, все эти коэффициенты должен предоставлять производитель в своих паспортах и формулярах, правда вот не всегда и у всех производителей данная информация присутствует.

Вот, например, график температурного коэффициента Кt, который показывает зависимость номинального тока автомата от температуры окружающего воздуха. Как видите, коэффициент Kt=1 при температуре 30°С, при которой и отображена его время-токовая характеристика.

А вот график температурного коэффициента Кn, который показывает зависимость номинального тока автомата от количества рядом установленных автоматов в ряду. Ведь температура нагрева автомата влияет на номинальный ток соседних автоматов в ряду. Вот поэтому в своем эксперименте автоматы я установил на некотором расстоянии друг от друга, чтобы не учитывать данный коэффициент.

И не нужно удивляться, если автоматический выключатель с номинальным током 16 (А) не держит нагрузку величиной 16 (А), когда температура в щите находится в пределах 50-60°С, а в ряду установлено с десяток таких автоматов, каждый из которых нагружен под самый номинал. Анализируйте ситуацию и делайте выводы о правильности срабатывания автомата в таком случае.

Сейчас на этом я останавливаться подробно не буду, а лучше напишу об этом отдельную статью. А чтобы не пропустить интересное, то подписывайтесь на рассылку уведомлений о выходе новых статей на сайте «Заметки Электрика» (форма подписки находится в правой колонке сайта).

Естественно, что есть и реальные случаи, когда автомат действительно отключается раньше положенного времени, и естественно, он требует замены.

Перед нашим экспериментом я все же надеялся, что пару-тройку автоматов, особенно китайского производства, все же не дотянут до 60 минут и отключатся раньше, но не тут то было.

После 5800 секунд (чуть больше 1,5 часов) протекания через все автоматы тока 18,6 (А) ни один из них так и не отключился. Ждать больше по времени смысла уже не было, поэтому на этом моменте я остановил свой эксперимент.

В общем это было, так сказать, только начало (первая часть) экспериментов. В следующих частях я проверю этот же ряд автоматов:

  • условным током расцепления (1,45·In)
  • на измерение их переходного сопротивления автоматов
  • на срабатывание теплового расцепителя при токе (2,55·In)
  • на срабатывание электромагнитного расцепителя при токах (5·In и 10·In)
  • более большими токами, вплоть до 1000 (А), так сказать, проведу им краш-тесты

Процесс испытаний автоматов и измерений температуры их нагрева Вы также можете посмотреть в моем видеоролике:

Дополнение. После выхода данного эксперимента, подписчики и читатели сайта предложили мне провести аналогичные испытания и для других наиболее распространенных производителей. Представляю Вашему вниманию статью про испытания автоматов (АВВ, Legrand, Hager, Eaton, CHINT и DEKraft) током 1,13·In и измерения температуры их нагрева.

P.S. Если у Вас появились вопросы по данному эксперименту, то задавайте их в комментариях. Если у Вас есть предложения о том, как еще можно сравнить между собой данные автоматы, то также пишите об этом в комментариях. Всем спасибо за внимание, до новых встреч. Продолжение следует…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Блокировка открывания двери при вкаченно/тест положении выключателя DLP FA2-FA4 1SDA080563R1 ABB

Тарифная цена:

«>(История цены) 4386,83  RUB /шт

ДатаЦена
16.10.2021 4386,83 RUB
20. 04.2021 4386,83 RUB
29.11.2020 4238,48 RUB
28.09.2020 4115,03 RUB
26. 09.2020 4115,03 RUB
12.04.2020 3995,17 RUB
17.03.2020 3716,44 RUB
25. 02.2020 3539,46 RUB
27.12.2018 3539,46 RUB
17.08.2018 3480,47 RUB

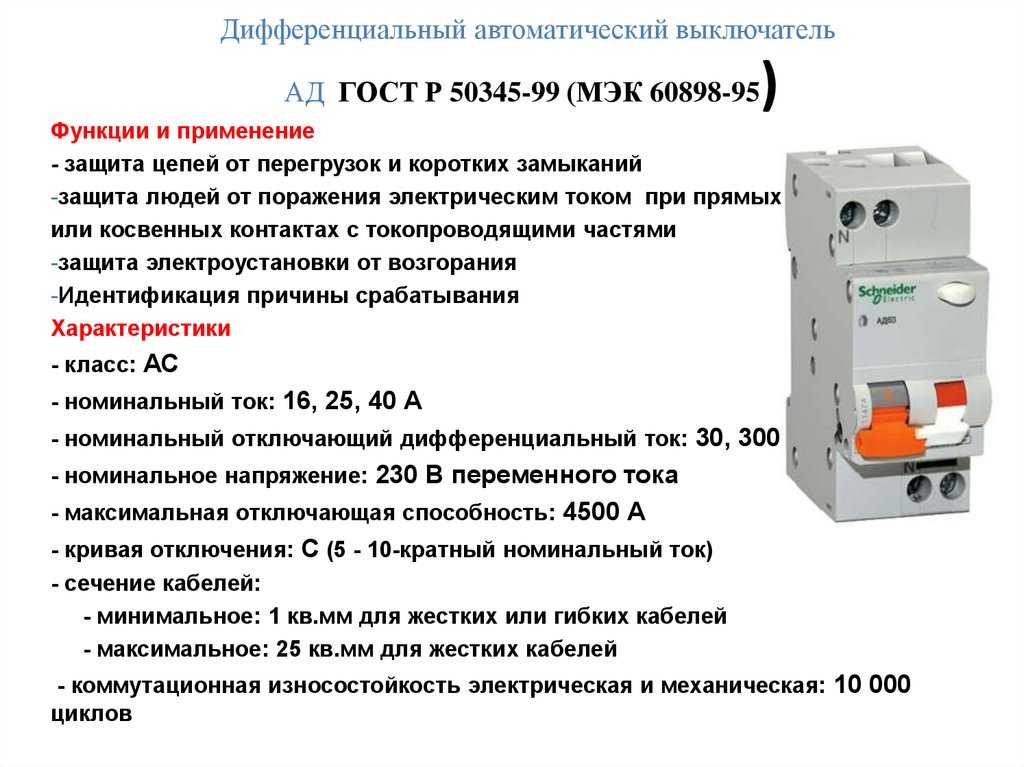

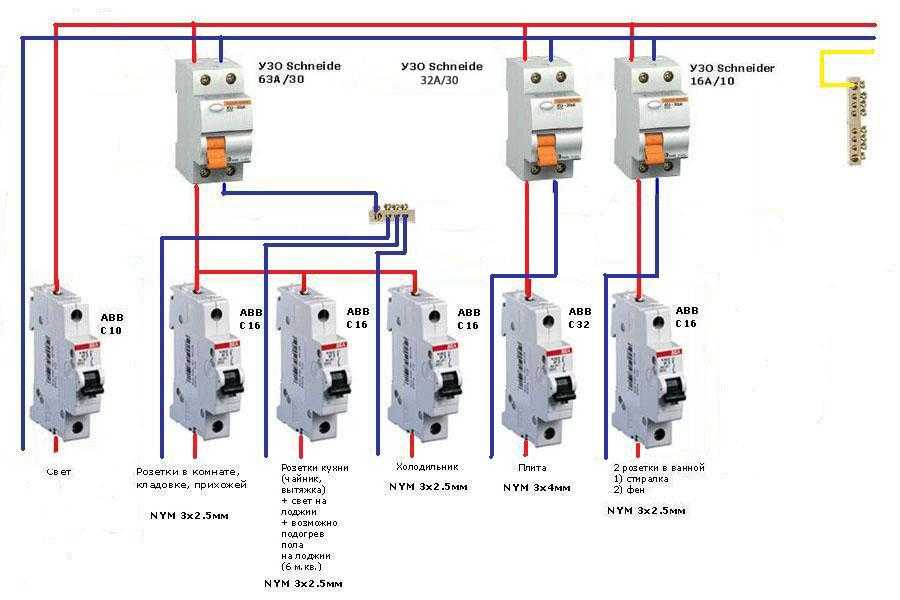

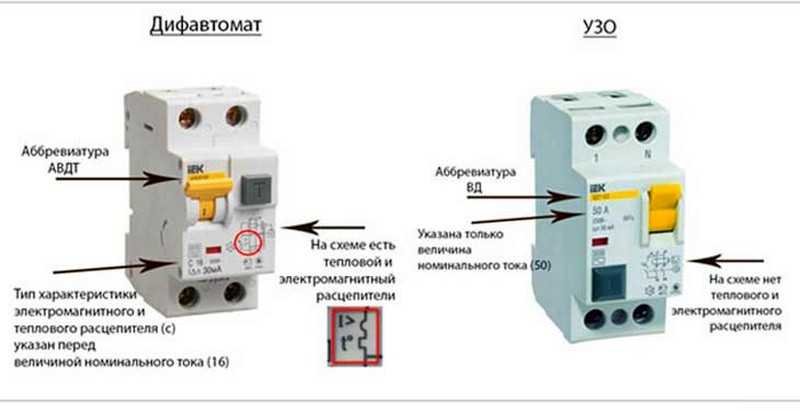

Автоматические выключатели

и как проверить автоматический выключатель

Тестер автоматического выключателя: токоизмерительный амперметр

Автоматические выключатели, которые срабатывают при каждом сбросе, могут быть перегружен. Чтобы диагностировать перегрузку автоматического выключателя, Вы можете проверить автоматический выключатель с помощью токоизмерительного амперметра. Этот тестер автоматического выключателя используется для проверки перегрузок и коротких замыканий которые находятся в процессе, и определить, является ли электрический ток проходит по цепи. Токоизмерительный амперметр должен быть зажимается к одному проводу, а не кабелю, чтобы точно проверить автоматический выключатель.

Если тест токоизмерительных клещей положительный на перегрузку или короткое замыкание в цепи, то вы можете перейти к решениям для решения вашей проблема. Проверка автоматического выключателя может сэкономить ваше время и головную боль, точно определяя проблему, чтобы вы могли найти действительный решение.

Тестер автоматических выключателей: поиск электромагнитных цепей (трассировщик тока)

Автоматические выключатели могут сработать и отключить все электричество, но иногда это не так. Электромагнитная цепь Искатель проверит, есть ли у автоматического выключателя под напряжением связь. Он определит, какой отдельный выключатель управляет живая цепь.

Иногда тестер выключателя не полностью точный. Более дорогие версии, которые используют электрики, как правило, более надежная, но менее дорогая модель будет обычно служит той цели, для которой он был предназначен. Когда с помощью электромагнитного искателя цепи вы подключите передатчик в розетку и показания электрического тока появится на приемнике.

Эти тестеры автоматических выключателей и другие устройства могут быть полезны для устранения неисправностей автоматического выключателя и проблем с коротким замыканием. Если вы не знаете, как решить проблему, вам следует всегда обращайтесь за помощью и советом к сертифицированному специалисту.

Тестер автоматического выключателя: мультиметр

Мультиметр для проверки автоматических выключателей сочетает в себе характеристики вольтметра и омметра в одном. Этот многоцелевое устройство для проверки автоматических выключателей имеет несколько функции. Как и вольтметр, он измеряет уровень напряжения. в цепи, а также измеряет непрерывность и сопротивление уровень (омметр). Получение информации об электрических показания могут помочь быстро определить проблемы с автоматическим выключателем и точно так, чтобы ремонт мог быть сделан.

Мультиметр можно приобрести в большинстве электросетей. компании и замена Автоматические выключатели Нужна ссылка можно найти, посетив https://www.relectric.com.

Тестер автоматического выключателя: вольтметр

Проверка автоматического выключателя может усложниться при использовании небольших недорогие тестеры. Вольтметр является популярным автоматическим выключателем инструмент тестирования, используемый домовладельцами. Тестер автоматического выключателя измеряет напряжение, проходящее через электрическую цепь. Вольтметр используется путем прикосновения одним штырем к каждой из частей цепь, между которой нужно измерить напряжение. Для Например, вы должны прикоснуться одним контактом к нейтральному проводу, а другой к горячему проводу для измерения напряжения в цепи.

Одним из ограничений вольтметра является то, что он не гарантирует что нагрузка будет проходить через цепь. Просто потому что там наличие напряжения не означает, что нагрузка работает автоматический выключатель правильно. Если вольтметр дает хорошие чтение, но проблема все еще возникает, вы можете попробовать другой тип метода проверки автоматического выключателя или проконсультируйтесь специалиста для дальнейшей помощи.

Вы можете найти автоматические выключатели и оборудование, посетив https://www.relectric.com.

Как проверить автоматический выключатель

Проблемы с автоматическим выключателем может быть трудно диагностировать. Есть несколько способов проверить автоматические выключатели в вашем доме. Начните с осмотра панели автоматического выключателя, чтобы проверить наличие перевернутый выключатель. Затем осмотрите местность, чтобы найти признаки возгорания или повреждения выключателя. Если вы чувствуете запах гари или может чувствовать тепло, тогда вы должны отключить сеть как предосторожность. Любой тип повреждения водой, такой как наводнение, экстремальное влажность или другие условия могут привести к повреждению цепи выключатели в вашей коробке выключателя. Автоматические выключатели, которые были погружение в воду или нахождение в ней в течение длительного времени обязательно следует заменить. Вода может повредить или сломать отключить автоматический выключатель и привести к его неисправности или отключению.

После того, как вы проверили панель автоматического выключателя и зону вокруг него, вы можете приступить к тестированию автоматического выключателя, чтобы посмотрите, сможете ли вы точно определить проблему в потоке электроэнергии ток или уровень напряжения. Если вы исчерпали свои возможности и не смогли починить автоматический выключатель, вам следует позвонить для оказания помощи.

Замена автоматических выключателей и других электрических устройств может быть купил в https://www.relectric.com.

Как проверить автоматический выключатель для домовладельцев

Домовладельцы обычно в неведении, когда дело доходит до схемы техническое обслуживание выключателей и ремонт электрики. Вот несколько советов о том, как проверить автоматический выключатель в доме.

Всегда следите за тем, чтобы ваши руки и пол были сухими; это поможет вы избегаете поражения электрическим током.

Подойдите к блоку выключателя и посмотрите, не отключен ли один из выключателей. выключенный. Если выключатель щелкает, выключатель обычно выключен. или частично выкл (где-то между выкл и вкл). Если у него есть сработал, попробуйте сбросить.

Если вы видите оголенные провода или признаки возгорания и износа, не попытаться починить автоматический выключатель самостоятельно. Проконсультируйтесь с электрик сразу. Если вы чувствуете запах гари или видите искры, следует отключить главный автоматический выключатель на главном блоке питания вне вашего дома и ждите профессиональной помощи.

Как узнать, неисправен ли автоматический выключатель

Автоматические выключатели, которые часто срабатывают, не обязательно плохие. проблема может быть вовсе не в автомате защиты; это может стать причиной из-за неисправности проводки, короткого замыкания или перегрузки по мощности. Там определенные характеристики, которые помогут вам определить, как скажите, если автоматический выключатель плохой. Вот несколько предложений для диагностика неисправного выключателя.

  • Если есть проблема с шиной в выключателе панель, питание может даже не доходить до сам прерыватель.
  • Автоматический выключатель подвергся воздействию воды, чрезмерное тепло или влажность. Такие вещи может привести к неисправности автоматического выключателя или вызвать повреждения внутри самого выключателя.
  • Рукоятка выключателя качается вперед-назад вместо фиксации на месте и нет определенные положения «включено» и «выключено».
  • Вы можете увидеть явные признаки перегрева или подгорания; вокруг области автоматического выключателя есть черный цвет и кожух.
  • Сильная коррозия на обоих концах автоматический выключатель.

Замена неисправного автоматического выключателя не должна быть сложной для большинства опытные мастера, но если есть выгоревшие места или другие повреждение, проблема не может быть устранена с помощью только новой цепи выключатель. Проблемы такого рода должны решаться электрик или сертифицированный специалист по электрике. электрик может проверить ваши цепи и сделать автоматический выключатель тестирование, чтобы правильно диагностировать проблему и устранить ее полностью.

Как проверить неисправный автоматический выключатель

Автоматические выключатели используются для защиты электрической системы в ваш дом от перегрева и перегрузки. Выключатель что флипы часто могут быть неисправны или прерыватель может быть работает, и проблема может исходить откуда-то еще. Если автоматический выключатель не сбрасывается, а клемма нагрузки не выдает напряжение, то вам, вероятно, нужно заменить автоматический выключатель.

Если вы подозреваете, что автоматический выключатель неисправен, вы можете сделать проверка автоматического выключателя, чтобы помочь вам определить, не работает ли он или если проблема во внутренней проводке.

Одним из способов проверки является использование надежного тестера напряжения или измерителя напряжения. измерить ток, протекающий по цепи. Если напряжение низкое, то выключатель не пропускает ток протекать правильно.

Другой способ проверить цепь — выключить и отсоединить все устройства, которые связаны с цепью, затем посмотрите, будет ли она перезагрузить. После сброса продолжайте включать каждый элемент по отдельности и посмотреть, остается ли цепь включенной.

Важно отключить автоматический выключатель и сохранить все электрические устройства отключены во время сброса автоматического выключателя, потому что если короткое замыкание в выключателе скачок электрического тока может течь все сразу, вызывая дугу, которая может вызвать пожар или привести к электрическим ожогам и серьезным травмам.

Если цепь остается настроенной, вы можете посмотреть на отдельные приборы, шнуры или светильники, которые подключаются к автоматический выключатель, чтобы добраться до источника проблемы.

Тестирование автоматического выключателя: Neon Tester

Проверить, находится ли автоматический выключатель под напряжением, можно с помощью устройство для проверки автоматических выключателей, такое как неоновый тестер. Этот конкретный инструмент может проверять горячие провода, опасность поражения электрическим током и многое другое. Чтобы использовать неоновый тестер, вы просто прикасаетесь щупами к проводу, чтобы определить, находится ли провод под напряжением. Свет на тестер загорается при наличии электричества.

Самостоятельное тестирование автоматических выключателей может помочь вам определить требуется ли техническое обслуживание выключателя. Базовый процедуры обслуживания могут иногда выполняться домовладельцами, но более сложные проблемы должны решаться профессиональный.

Испытание выключателя

Узнайте, какие электроприборы в вашем доме потребляют больше всего электроэнергии

Один из способов определить, куда уходит электричество в вашем доме, — это выполнить проверку выключателя. Тест выключателя — это метод обхода цепи за цепью на панели выключателя, чтобы выяснить, какая цепь потребляет больше всего энергии. Например, вы можете обнаружите, что обогреватель остался включенным в незанятой комнате или что электроприбор, компьютер или электронное устройство потребляют больше энергии, чем вы думали.

Начало работы

Выполнение теста выключателя — простой процесс.

Вам потребуются:

  • два человека для выполнения этого теста, один для выполнения шагов на панели выключателя и один для наблюдения за счетчиком электроэнергии и записи результатов
  • мобильный телефон или рация, если вы не будете легко видеть или слышать друг друга
  • часы или таймер
  • ручка и бумага для записи.

Что искать

В левой части дисплея счетчика вы должны увидеть ряд значков, которые прокручиваются через последовательность квадратов и треугольников. Этот цикл состоит из шести частей, в том числе одной, где место пустое. Скорость цикла варьируется — как правило, чем быстрее значки циклически повторяются, тем больше потребляется энергии.

Шаблон из шести частей, который циклически повторяется значками на вашем счетчике электроэнергии.

Как выполнить проверку выключателя

Шаг 1 Проверка счетчика . Если номера не совпадают, позвоните нам по телефону 1-866-436-7847.
Этап 2 Занять позицию Один человек должен находиться у щита выключателя, а другой – у электросчетчика с пронумерованным списком, соответствующим выключателям, ручкой и часами или таймером.
Шаг 3 Выключите выключатели Выключите все выключатели на панели. Попросите человека у счетчика убедиться, что значки перестали циклически повторяться по шаблону. Если цикл не останавливается, позвоните нам за помощью.
Шаг 4 Проверка каждой цепи

Снова включите первый выключатель. Человек у счетчика начнет отсчет времени в течение двух минут и подсчитает, сколько раз значки повторяются по шаблону из шести частей. Совет: делайте отметку на листе записи каждый раз, когда отображается значок. пустой.

По истечении двух минут выключите выключатель этой цепи. Включите следующий выключатель.

Повторите этот шаг для каждого выключателя, не забывая, что одновременно должен быть включен только один. 9Шаг 5

Выявление виновных ты можешь хотите выяснить, какие устройства потребляют больше всего энергии.

Выключите все выключатели и отсоедините все электрические устройства в цепи, которую вы хотите исследовать.
