Объем расширительного бака для закрытой системы отопления
Расчет расширительного бака для отопления: инструкция для новичков и специалистов
Экспанзомат, или как его привыкли называть, расширительный резервуар, является важнейшим элементом любой автономной системы отопления (СО). Назначение данного устройства – компенсация теплового расширения и пополнение незначительных утечек теплоносителя. Если объем данной емкости будет слишком большой, то будет практически невозможно создать необходимое давление в СО. Слишком маленький резервуар может не принять в себя излишки теплоносителя. Именно поэтому так важно правильно подобрать объем расширительного бака для отопления. О методиках расчета экспанзомата и пойдет речь в данной публикации.
Конечным итогом вычислительных операций является: определение объема бака; минимального диаметра подводящей трубы; значение начального давления в устройстве и рабочее давление в системе.
Сегодня, существует три основные методики расчета объема расширительного бака для отопления: калькуляторы, размещенные на специализированных сайтах, программное обеспечение и самостоятельный расчет при помощи формул.
При вычислениях с помощи онлайн-калькуляторов иногда получается значение с высокой погрешностью. Специализированное ПО, как правило, распространяется на платной основе, что довольно недешево. Далее, рассмотрим методику самостоятельного расчета.
Формула расчета экспанзомата
На первый взгляд – это сложно и занимает много времени. На самом деле, выполнить данные вычисления способен любой человек, знающий таблицу умножения.
Vсист –объём всей СО.
K–температурный коэффициента жидкости в СО
N – величина эффективности экспанзомата.
Первое, что понадобиться сделать – это рассчитать объем теплоносителя в системе. Сделать это можно:
- закачав ее водой (гликолевым антифризом), после чего слив и измерив объем жидкости (при помощи расходомера или измерительной емкости).
- рассчитав объем самостоятельно.
Первый способ требует много времени и сил. Второй способ не требует трудозатрат. Рассчитывается общий объем СО исходя из мощности теплогенератора.
Важно! На 1 кВт мощности котельной установки требуется экспанзомат с емкостью 15 л.
Второе значение (К) является постоянной величиной. Выяснить ее можно через справочную литературу.
Важно! Для воды константа равна 4%, для 10-ного этиленгликоля, – 4,4%; для 20%-ного 4,8%; Величина действительна для СО, в которых теплоноситель разогревается до 95°С.
На таблице представлена зависимость теплового расширения гликолевых антифризов от температуры нагрева и процентного содержания активного вещества в водном растворе.
Третье значение (N), чаще всего, хорошие производители указывают в документах к эспанзомату. Если данных нет, то произведем вычисления самостоятельно по формуле:
Pmax – значение максимально допустимого давления в СО.
Важно! В автономных СО квартир и частных домов, верхние пределы давления находятся в пределах 2,5-3 кг/см 2 . Для того чтобы узнать точное максимально допустимое давление необходимо посмотреть настройку предохранительного клапана в группе безопасности.
Pn – начальное давление в емкости. Расчет делается исходя из 0,5 кг/см 2 на каждые 5м высоты СО.
Например: теплоноситель – вода; высота системы не более 5м.; допустимое давление 3 кг/см 2 тогда:
Теперь, имея на руках исходные данные, можно начинать вычисления.
K = (450л x 0,04) / 0,71 = 25,35л
Совет: при вычислении объема экспанзомата в СО с водой в качестве теплоносителя, увеличьте расчетные значения на 15-20%. Если в СО будет циркулировать антифриз, то увеличьте расчетный показатель емкости расширительного бака на 50%.
Правила выбора экспанзомата
Большинство застройщиков, особенно тех, кто впервые сталкивается с созданием автономных СО, интересует вопрос: «Как выбрать расширительный бак для системы отопления?»
Грамотный подбор данного устройства можно условно разбить на четыре этапа.
Алгоритм следующий:
- Определите необходимый тип экспанзомата. Тут все просто: для открытых СО – открытый бак; для закрытых – мембранный (баллонный) резервуар.
- Рассчитайте необходимый объем резервуара.
Обратите внимание на качество изделия. Важными моментами являются: качество металла корпуса и окраски, которая должна защищать устройство от коррозии; наличие регулируемого подрывного клапана; характеристики мембраны и наличие международного сертификата качества.
Совет: Сегодня, в широком ассортименте представлены баки со сменной мембраной. Если позволяют средства рекомендуем выбрать именно такую модель.

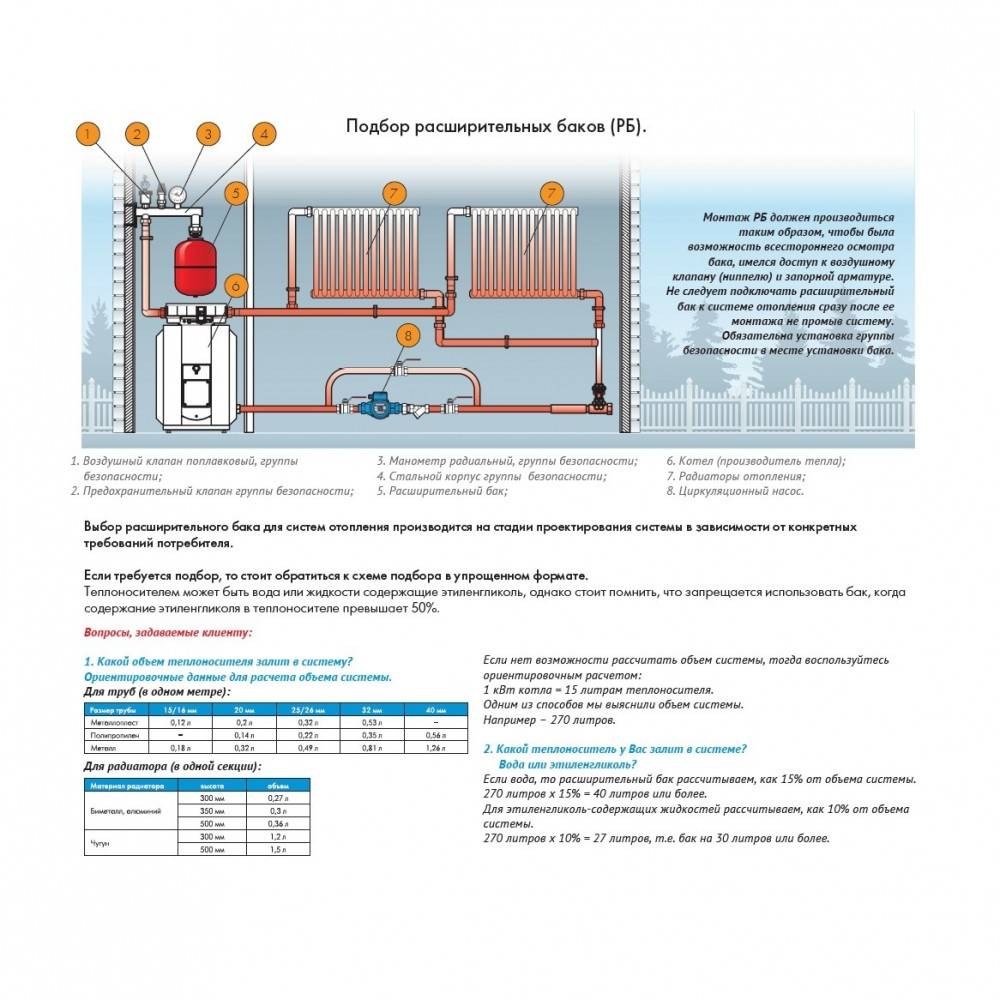

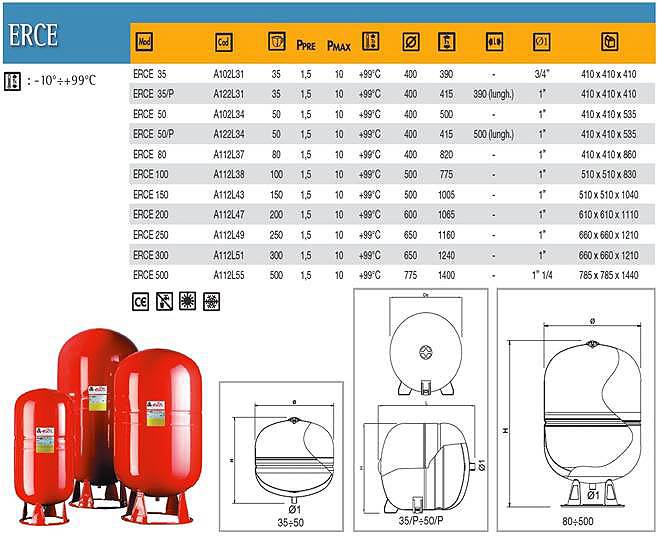

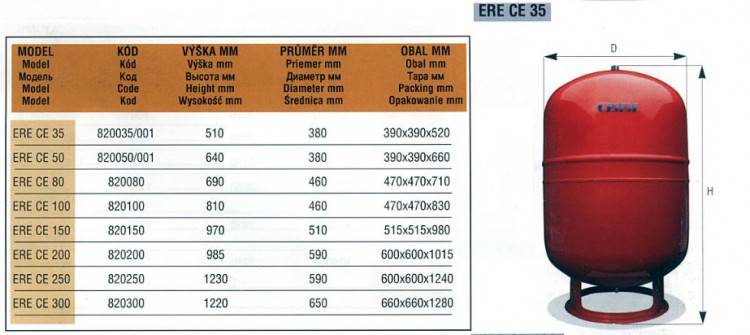

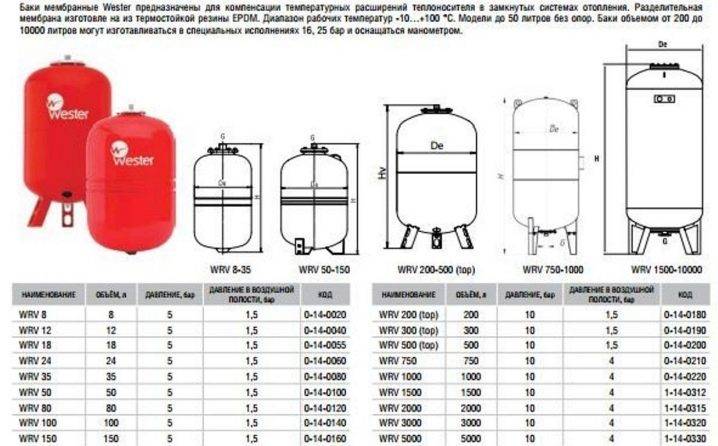

На российском рынке климатической техники есть емкости различного объема, горизонтальной или вертикальной ориентации, рассчитанные на разное рабочее и максимальное давление. Обратите внимание на цвет устройства: синий – для водяной системы; красный – для СО.
И последнее. Подбор расширительного бака для отопления – это достаточно ответственный процесс, от которого зависит стабильность работы СО.
Доверьте выбор профессионалам.
Расчет и подбор расширительного бака для отопления: инструкция для новичков и специалистов
Почему так важен точный расчет и подбор расширительного бака для отопления. Основные методики вычисления объема экспанзомата. Что значит эффективность расширительного бака? Советы по выбору данного устройства.
Источник: ventilationpro.ru
Расчет расширительного бака для закрытых систем отопления
- 29 июля 2014 22:32:43
- Отзывы : 3
- Просмотров: 6608
- Автор: Дмитрий З
- Расчет расширительного бака для закрытых систем отопления
Как произвести расчет объёма расширительной емкости для закрытой системы отопления.
Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.
При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы.
В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.
Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.
В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.
Расчет расширительного бака для закрытых систем отопления
Как рассчитать объём расширительного бака для закрытых систем отопления.
Источник: teplokom.su
Расчёт и Подбор Расширительного Бака
Заполните ниже приведенную форму и в результате расчёта будет подобран список расширительных баков соответствующих заданным исходным данным..png)
Высота от точки присоединения расширительного бака до верхней точки системы отопления
Максимальное давление для системы отопления
в месте подключения расширительного бака
Температурный график Т1 – Т2 системы отопления
Объём воды в системе отопления
Тепловая нагрузка системы отопления
Преобладающий тип отопительных приборов
Устройство и конструкция
Расчёт и подбор
Установка и монтаж
Обслуживание и ремонт
Расчёт расширительного бака
Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления.
Методика расчёта расширительных баков сложна и рутинна, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:
- Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
- Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
- Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
- Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.
Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.
Подбор расширительных баков
Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.
Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта.
Негативных последствий от завышения объёма, сверх расчётного – нет.
Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.
1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.
2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.
Расчёт и Подбор — Расширительного Бака
Программа расчёта — Расширительного Бака — поможет подобрать необходимый объём мембранного бака для системы отопления …
Источник: www.ktto.com.ua
Как подобрать расширительный бак для системы отопления
В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно.
Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.
Для чего нужен расширительный бак?
Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.
Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда.
При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.
Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.
В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.
Типы расширительных бачков
Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:
Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется.
Ниже мы объясним почему.
Емкости открытого типа
Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.
Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.
Любой расширительный бачок для отопления открытого типа выполняет 2 функции:
- служит для компенсации расширения теплоносителя;
- производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.
В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:
- бачок, установленный на чердаке, требует хорошего утепления;
- в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
- теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
- дополнительный расход материалов и сложности при монтаже.
Закрытый мембранный бак
Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.
Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:
Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.
Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.
Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается.
Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.
Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.
Рекомендации по выбору
Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.
С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.
Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.
Расчет расширительного бака
В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам.
Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:
- количество теплоносителя в котловом баке – по паспорту;
- объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
- вместительность радиаторов – тоже по паспорту на изделие.
Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.
Заключение
Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.
Как подобрать расширительный бак для отопления закрытого типа, расчет расширительного бачка для котла
Рекомендации, как подобрать расширительный бак для отопления.
Особенности и назначение открытых и закрытых емкостей. Способ расчета вместительности бачка.
Источник: cotlix.com
Расчёт объема расширительного бака для системы отопления
В этой статье мы поговорим о расширительных баках закрытого типа, так как в настоящее время именно они широко используются в системе отопления. Но к бакам открытого типа это так же применимо.
Выбор расширительного бака для отопления
Расчёт объема расширительного бака для системы отопления это очень важный момент, так как при неправильно подобранным расширительным баком могут возникнуть проблемы при эксплуатации отопления. Проблемы в виде частого срабатывания предохранительного клапана и выхода с него теплоносителя. Эта проблема наблюдается, когда бак слишком малого объема.
Конечно, можно приобрести бак значительно большего требуемого объёма без математических вычислений, но это лишняя трата денег и свободного пространства в помещении.
Подбор расширительного бака осуществляют исходя от общего требуемого объёма теплоносителя для системы отопления.
Как известно, любое вещество при нагреве увеличивается в объеме, жидкости тоже расширяются при повышении температуры. Расширительный бак предназначен компенсировать эти явления. Разные жидкости увеличиваются в объеме по-разному, поэтому при использовании разных теплоносителей, требуемый объем бака будет отличаться.
При использовании в качестве теплоносителя воду, объём бака должен быть 10 % от общего объёма системы отопления.Если планируете залить антифриз в систему, бак приобретайте на 15 % от общего объёма.
В качестве примера, если требуемый объем теплоносителя для системы отопления 100 литров, бак нужен объемом 10 литров, если будет заливаться вода и 15 литровый бачок при использовании антифриза.
Как видите здесь ничего сложного, сложнее посчитать нужный объем теплоносителя.
Как посчитать объем теплоносителя для системы отопления
Для начала нужно заглянуть в паспорт котла отопления и выяснить, какой объем вмещает он в себя, далее посмотреть технические характеристики радиаторов отопления.
Обычно производители пишут объем требуемой воды для одной секции радиатора. Поэтому необходимо посчитать общее количество секций и умножить на объём одной секции.
Теперь необходимо посчитать сколько теплоносителя вмещается в трубах. Труба это своего рода цилиндр, только очень длинный, поэтому для неё действует общая формула для цилиндров.
r2–радиус внутреннего диаметра в квадрате,
Пример: имеется полипропиленовая труба с наружным диаметром 32 мм и длинной 50 метров.
Внутренний диаметр такой трубы 26 мм, в сантиметрах это 2.6. Соответственно радиус её 1.3 см, что является половиной диаметра.
1.3×1.3 получаем квадрат этого радиуса 1.69,
Так как мы начали считать всё в сантиметрах, значит и длину трубы переводим в сантиметры. 50×100=5000
Теперь 3.14×1.69×5000=26533 сантиметров кубических,
Полученное число из кубических сантиметров переводим в литры
26533:1000=26.533 литра теплоносителя поместиться в представленной в примере трубе.
При подсчете объема труб нужно учесть, что каждый диаметр трубы считается отдельно.
При наличии ещё дополнительных элементов отопления таких, как гидрострелка или теплоаккумулятор необходимо учесть и их.
В современных котлах отопления существует встроенный расширительный бак, но как показывает практика часто объема такого бака не достаточно, поэтому такую систему отопления следует дополнительно оснащать баком, но уже с учетом встроенного бака.
Объём расширительного бака для системы отопления
Выбор объёма расширительного бака для системы отопления. Расчет требуемого объёма теплоносителя для всей системы.
Источник: domotopil.ru
Мембранные расширительные баки для систем отопления
Конструктивно теплоноситель не контактирует с воздухом, а только с мембраной бака для отопления, что исключает возможность коррозии бака и позволяет работать с любым типом теплоносителя. Мембранные баки для воды и отопления, применяются для сглаживания, компенсации расширения теплоносителя.
Мембранные баки для отопления (их еще называют «экпанзоматы») предназначены для компенсации расширения воды при изменении температуры теплоносителя в системах отопления, как индивидуального, так и промышленного назначения, противостоят образованию воздушной смеси, повышают эффективность, надежность, экономичность и долговечность системы отопления.
Расширительный бак для водоснабжения
КАК ПРАВИЛЬНО РАССЧИТАТЬ ТРЕБУЕМЫЙ ОБЪЕМ РАСШИРИТЕЛЬНОГО БАЧКА:
Дабы провести правильный и безошибочный расчет расширительного бака для отопления следует просчитать общий объем отопительной сети. Для этого требуется сложить объем обогревательного котла, общий объем всех труб связанных в отопительную систему, а также объем дополнительных обогревательных приборов, если они присутствуют.
Формула для расчета объема расширительного бака K = (KE x Z) / N, в которой:
- КЕ — это общий объем всей отопительной системы
- Z — постоянное значения расширения жидкости теплоносителя
- N — величина эффективности мембранного бака
Идеально точный расчет объема расширительного бака для отопления и всей отопительной системы произвести практически невозможно.
Ну а примерно он рассчитывается исходя из значения, что 1 кВт мощности отопительного оборудования равен 15 литрам объема теплоносителя. В целом получается, что средняя мощность для обычного дома равна 44 кВт. Исходя из этого, по формуле получается КЕ = 15х44 = 660л.
Константа расширения жидкости около 4%, для систем в которых используется обычная вода с максимальной температурой нагрева 95 градусов Цельсия. Нередко в системы закачивается не вода, а этиленгликоль в разном процентном соотношении. В данном случае коэффициент расширения рассчитывается по формуле:
10% — 4% х 1,1 = 4,4%
20% — 4% х 1,2 = 4,8%
Зачастую, результативность работы мембранного бачка указана производителем, но и самому ее рассчитать не сложно:
N= (DV-DS) / ( DV+1) где:
DV — наибольшее допустимое значения давления в системе, как правило, оно равно допустимому давлению предохранительного клапана и для обычных бытовых систем отопления редко превышает показатель в 2,5 — 3 бар.
DS — это значения давления начальной зарядки мембранного бака исходя из постоянного значения в пол атмосферы на 5 метров протяженности отопительной системы.
В итоге получается, что если общая площадь помещения, в котором оборудуется система отопления, равна 400 кв. м., максимальная верхняя точка системы равна 5 м, и расчётная мощность оборудования 44 кВт, то требуемый объем бачка при таких значениях будет:
КЕ 44х15=660л.
DV 2,5 бар; DS =0.5 бар
N (2.5 – 0.5) / (2.5+1) = 0.57
K 660×0.04 / 0.57 = 46.2
Исходя из полученных данных, необходимо подбирать расширительный бак для отопления объемом 50 литров, с начальным давление в 0,5 бар.
Также для стандартных элементов отопительной системы существуют стандартные примерные значения:
- Радиаторы около 10,5 л.
- Теплые полы и другие греющие поверхности 17,0 л.
- Конвекторы 7,0 л.
Коэффициент увеличения-расширения объёма воды и водогликолевой смеси в зависимости от температурных показателей:
|
°С |
Содержание гликоля, % |
|||||||
|
0 |
10 |
20 |
30 |
40 |
50 |
70 |
90 |
|
|
0 |
0,00013 |
0,0032 |
0,0064 |
0,0096 |
0,0128 |
0,0160 |
0,0224 |
0,0288 |
|
10 |
0,00027 |
0,0034 |
0,0066 |
0,0098 |
0,0130 |
0,0162 |
0,0226 |
0,0290 |
|
20 |
0,00177 |
0,0048 |
0,0080 |
0,0112 |
0,0144 |
0,0176 |
0,0240 |
0,0304 |
|
30 |
0,00435 |
0,0074 |
0,0106 |
0,0138 |
0,0170 |
0,0202 |
0,0266 |
0,0330 |
|
40 |
0,0078 |
0,0109 |
0,0141 |
0,0173 |
0,0205 |
0,0237 |
0,0301 |
0,0365 |
|
50 |
0,0121 |
0,0151 |
0,0183 |
0,0215 |
0,0247 |
0,0279 |
0,0343 |
0,0407 |
|
60 |
0,0171 |
0,0201 |
0,0232 |
0,0263 |
0,0294 |
0,0325 |
0,0387 |
0,0449 |
|
70 |
0,0227 |
0,0258 |
0,0288 |
0,0318 |
0,0348 |
0,0378 |
0,0438 |
0,0498 |
|
80 |
0,0290 |
0,0320 |
0,0349 |
0,0378 |
0,0407 |
0,0436 |
0,0494 |
0,0552 |
|
90 |
0,0359 |
0,0389 |
0,0417 |
0,0445 |
0,0473 |
0,0501 |
0,0557 |
0,0613 |
|
100 |
0,0434 |
0,0465 |
0,0491 |
0,0517 |
0,0543 |
0,0569 |
0,0621 |
0,0729 |
Купить расширительный бак в Москве вы сможете, обратившись в нашу компанию Teplodoma-msk
Калькулятор расширительного бака для систем охлажденной воды, быстро определите размер и выберите расширительный бак
СКИДКИ!
Быстрый размер и выбор ET
со 100% гарантией возврата денег
Калькулятор расширительного бака HVAC для систем с охлажденной водой разработан таким образом, чтобы его можно было применить практически ко всем конструкциям водяного конденсатора, но при этом он был простым и легким в использовании.
Интерфейс выполнен в формате Excel, что позволяет любому быстро освоиться. Вы можете добавлять дополнительные строки к расчету объема так же, как в Excel. Ввод данных прост и интуитивно понятен, просто следуйте примерам в калькуляторе. Измените материал трубы, размеры трубы, температуру, давление и т. д., и калькулятор автоматически определит общий объем в системе.
Ссылки, составляющие основу этого калькулятора, также доступны для редактирования, так что вы можете настроить значения жидкости или дополнительные размеры труб. Однако, если вам неудобно вносить изменения, просто напишите мне, и я настрою таблицу в соответствии с вашими потребностями.
Калькулятор также прекрасно печатает в стандартном формате 8,5 x 11 для основы вашего проекта или другого приложения к отчету о проекте.
Калькулятор определит общий объем расширительного бака, а также предоставит шаблон графика для использования на чертежах.
Гавайский общий акцизный сбор не включен в указанную ниже стоимость и будет добавлен к окончательной стоимости.
КУПИТЬ
- Описание
- Автор
- 100% гарантия возврата денег
- Дополнительная информация
- Руководство по эксплуатации
ОПИСАНИЕ ПРОДУКТА
- Серия: Средства проектирования
- Заголовок: Калькулятор конструкции расширительного бака HVAC для систем с охлажденной водой
- Автор: Джастин Каувале, P.E.
- Единицы: английский (скоро появится в системе SI)
- Язык: английский
- Формат: Excel
- Издатель: Engineering Pro Guides
- Последнее обновление 11 апреля 2018 г.
ОБ АВТОРЕ
Джастин Каувале PE, LEED AP, является профессиональным инженером, зарегистрированным как в области машиностроения, так и в области противопожарной защиты. Он имеет более чем 11-летний опыт практической работы и преподавания инженерного дела практикующим инженерам.
Он является владельцем этого веб-сайта и создателем этого контента.
Если у вас есть какие-либо вопросы, свяжитесь с ним по адресу [email protected] или посетите страницу «О нас», чтобы узнать больше.
100% гарантия возврата денег
Этот продукт принадлежит вам, и вы можете использовать его без риска. Если вы не полностью удовлетворены своей улучшенной эффективностью после двух недель использования, просто напишите мне по электронной почте заметку об опыте в течение двух месяцев с первоначальной даты покупки для полного возмещения вашей покупной цены, без вопросов.
Дополнительная информация
Как опытный инженер, вы должны быть в состоянии быстро и точно определить размер и выбрать расширительный бак. Каждая гидравлическая система горячего водоснабжения отличается, но этот калькулятор использует наиболее распространенные свойства трубопроводов и жидкостей, чтобы сделать наиболее полный калькулятор расширительного бака на рынке. Этот калькулятор также поставляется с подробным руководством по эксплуатации, в котором не только объясняется, как использовать калькулятор, но также объясняется, как спроектировать расширительный бак с простыми в использовании формулировками и цифрами.
Например, в руководстве рассказывается, как найти расширительный бак в системе.
Руководство по эксплуатации
Загрузите руководство по эксплуатации и технический документ Калькулятор расширительного бака для систем охлажденной воды — технический документ . Узнайте об опыте проектирования и уравнениях, лежащих в основе калькулятора. К калькулятору прилагается инструкция по эксплуатации конкретно калькулятора и инструкции по использованию калькулятора, но этот PDF-файл также содержит инструкции по проектированию.
Системы охлажденной воды
Этот калькулятор охватывает проектирование и выбор расширительного бака для охлажденной воды. Расширительный бак является частью общей системы горячего водоснабжения, которая часто включает в себя генератор горячей воды (топливный котел), трубопроводы, клапаны / фитинги, водоподготовку, змеевики горячей воды (блоки обработки воздуха и фанкойлы) и насос горячей воды. (с).
Водяная система — это водяная система, которая используется для передачи тепла из одного места в другое.
Типичные гидравлические системы включают в себя системы с охлажденной и горячей водой. Это руководство относится к системам горячего водоснабжения, эти системы имеют дополнительные подсистемы в зависимости от температуры системы. Низкотемпературные системы определяются как системы горячего водоснабжения с температурой менее 240 °F. Средне/высокотемпературные системы определяются как системы горячего водоснабжения с температурой выше 240 °F.
Размер продукта
Размер резервуара
Выберите тип резервуара, чтобы рассчитать модель, необходимую для вашей установки:
Расширительный бак Hydronic
Закрыть
Расширительный бак Hydronic
Расширительные баки необходимы в замкнутом контуре отопления или охлаждения Эд воды HVAC система для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения.
Резервуар надлежащего размера приспосабливается к изменению объема жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превысить критические пределы клапана сброса давления.
Терморасширитель
Закрыть
Терморасширитель
Терморасширитель предназначен для регулирования давления в системе питьевой воды. Водонагреватель здания или система водяного отопления обычно создают термически расширенную воду.
Терморасширительный бак надлежащего размера вместит этот дополнительный объем воды, образующийся в результате расширения во время цикла нагрева, и будет контролировать повышение давления в системе, не допуская достижения критических пределов сброса давления.
Колодезные резервуары (гидропневматическое расширение)
Закрыть
Колодезные резервуары (гидропневматическое расширение) Резервуар
Гидропневматические резервуары представляют собой сосуды, в которых хранится вода для скважинной системы или станции повышения давления.
Эти резервуары надлежащего размера обеспечивают просадочную воду, используемую для подачи воды для небольших нагрузок, отключая насосы до тех пор, пока они не потребуются. Кроме того, эти резервуары могут применяться для уменьшения вредных скачков давления и гидравлических ударов.
Ввод размера бака — гидроническое расширение
System VolumeFluid TypeWaterPropyleneEthylene
Low Temperature
Close
Low Temperature
>Самая низкая температура, которой может достичь жидкость системы.
Система отопления котла
Температура во время запуска котла. Обычно 70°F.
Система охлажденной воды
Самая низкая рабочая температура системы.
Для охлажденной воды, обычно 35–45 °F.
Высокая температура
Закрыть
Макс.
температура>Максимальная температура, которой может достичь жидкость в системе.
Система обогрева котла
Максимальная рабочая температура котла – обычно 160°F — 220°F
Система охлажденной воды
Жаркая летняя температура окружающей среды.
Обычно от 90°F до 110°F
Начальное давление
Конечное давление
Расчет
Сброс
Спина
Критический размер — переделка компрессионного бака
Объем бака
Закрыть
Объем бака
>Объем компрессионного бака измеряется в галлонах.Минимальное давление предварительной зарядки
Закрыть
Минимальное давление в системе
>Минимальное давление в гидравлической системе, необходимое для подачи воды в наивысшую точку с дополнительным давлением 5 фунтов на квадратный дюйм.
Это давление, устанавливаемое редукционным клапаном системы.
Вычислить
Сбросить
Спина
Выберите метод расчета объема:
Размер здания Мощность котла Чиллер Тоннаж
Размер здания Мощность котла Чиллер Тоннаж
Высота
Ширина
Глубина
Диаметр основного источника питания системы
Системный том:
Расчет и использование
Отменить
Назад
Выберите метод расчета объема:
Размер здания Мощность котла Чиллер Тоннаж
Размер здания Мощность котла Чиллер Тоннаж
Мощность котла
Системный том:
Расчет и использование
Спина
Выберите метод расчета объема:
Размер здания Мощность котла Чиллер Тоннаж
Размер здания Мощность котла Чиллер Тоннаж
Мощность чиллера
Системный том:
Расчет и использование
Отменить
Оценщик начального давления
Настройка автоматического наполняющего клапана системы.
Оценка основана на высоте здания над установкой расширительного бака.
Высота здания над резервуаром
Начальное давление:
Расчет и использование
Отменить
Оценщик начального давления
Задняя часть
Оценщик конечного давления
Обычно на 20–40 фунтов на кв. дюйм выше минимального/начального давления в системе.
Настройка предохранительного клапана
Конечное давление:
Расчет и использование
Отменить
Оценщик конечного давления
Задняя часть
Ввод данных для определения размера резервуара — тепловое расширение
Объем водонагревателя
Закрыть
Объем
Общий объем резервуаров для хранения горячей воды и других компонентов системы, включая контур рециркуляции здания.
Низкая температура
Закрытие
Начальная температура
Температура подачи воды на входе.
Обычно около 55°F
Высокая температура
Закрыть
Конечная температура
Максимальная температура жидкости в системе.
Горячая вода для жилых помещений
110°F — 130°F
Коммерческая горячая вода
120°F — 180°F.
Начальное давление
Закрыть
Начальное давление
Давление подачи воды на вход водонагревателя.Конечное давление
Закрытие
Конечное давление
Максимальное желаемое давление воды.
Обычно на 25-40 PSI больше, чем начальное давление.
Вычислить
Сбросить
Спина
Ввод данных о размерах резервуаров — колодезные резервуары (гидропневматическое расширение)
Объем отбора
Минимальное давление (включение)
Закрытие
Включение/выключение
Включение: Давление, при котором включается насос.
Отключение: Давление, при котором насос отключается.
Реле давления обычно используется для управления насосом между этими значениями давления.
Максимальное давление (отключение)
Закрыть
Включение/выключение
Включение: Давление, при котором включается насос.
Отключение: Давление, при котором насос отключается.
Реле давления обычно используется для управления насосом между этими значениями давления.
Вычислить
Сбросить
Спина
Критический размер — буфер
Тип буферного резервуараХолодная водаГорячая вода
Общая мощность охладителя
Закрыть
Общая производительность чиллера
>Общая производительность чиллера, измеряемая в тоннах.Объем системы на тонну
Закрыть
Объем системы на тонну
>Производители чиллеров рекомендуют от 3 до 6 галлонов на тонну для типичных систем HVAC и от 6 до 10 галлонов на тонну для номинального охлаждения, когда важна точность температуры.
Фактический объем системы
Расчет
Сброс
Спина
Выберите метод расчета объема:
Размер здания Чиллер Тоннаж
Размер здания Чиллер Тоннаж
Высота
Ширина
Глубина
Диаметр основного источника питания системы
Системный том:
Расчет и использование
Отменить
Назад
Выбор метода расчета объема:
Размер здания Чиллер Тоннаж
Размер здания Чиллер Тоннаж
Мощность чиллера
Системный том:
Рассчитать и использовать
Отменить
Оценщик дебита
Расход насоса
Мин.
Время работы насоса
Закрыть
Обратитесь к производителю двигателя.
Практическое использование:
До 3/4 л.с. — используйте 1 мин.
1-3 л.с. — использовать 2 мин.
Более 3 л.с. — использовать 3 мин.
Для двигателей VHD проконсультируйтесь с заводом
Системный том:
Расчет и использование
Отменить
Размер флэш-памяти
Общий расход (жидкость и пар)
Закрыть
Общий расход
Общий расход системы, включая жидкость и пар, в фунтах в час.Давление на входе
Закрыть
Inlet Pressure (Давление на входе)
Начальное давление в системе, поступающее в бак через вход.
