Батареи чугунные нового образца: красивые евро радиаторы, преимущества, установка

красивые евро радиаторы, преимущества, установка

Содержание:

Преимущества и недостатки чугунных радиаторов
Положительные качества
Несовершенства
Схемы подключения чугунных батарей отопления
Тонкости корректной врезки
В завершение
Видео

Чугунные батареи отопления более пятидесяти лет оставались востребованными среди потребителей. В настоящее время они все еще остаются популярными, даже на фоне роста спроса на конкурирующие изделия из металла, алюминия и стальные радиаторы. В этой статье мы подробно рассмотрим чугунные батареи нового образца, их плюсы и минусы, а также правильность их подключения.

Отдельно стоит упомянуть, что в советском союзе повсеместно устанавливались именно советские батареи отопления из чугуна, по большому счету потому, что как таковой альтернативы им не существовало.

Преимущества и недостатки чугунных радиаторов

Модели старых советских радиаторов имели название мс 140. Цифра указывает на мощность одной секции, которая составляет 140 Вт. Такие показатели все еще остаются актуальными для конечного потребителя.

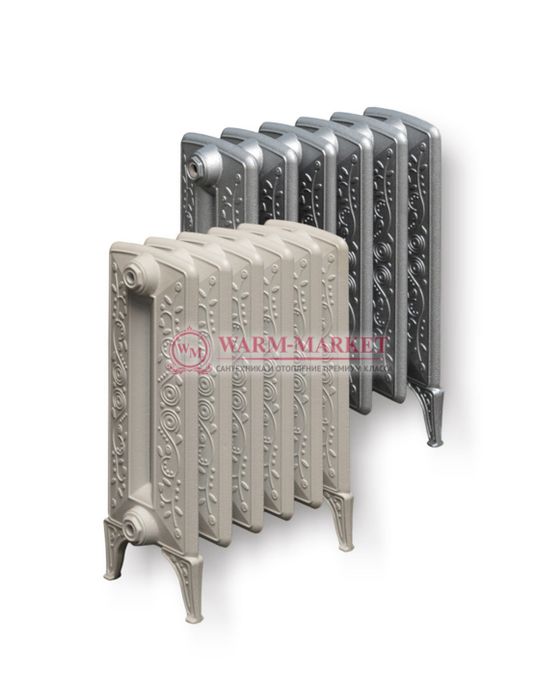

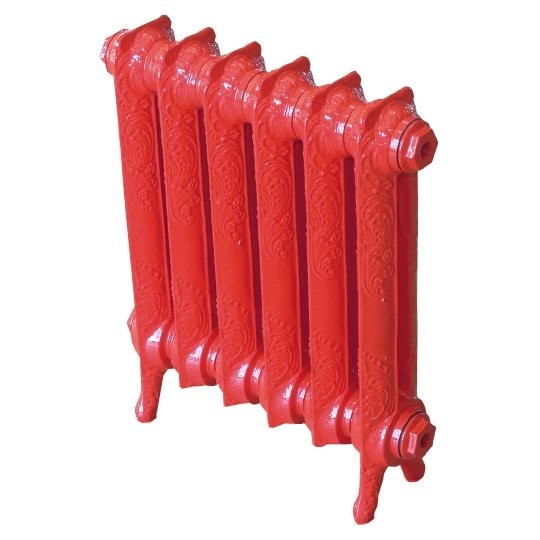

Чугунные радиаторы нового образца, к примеру, марки Konner, своим качеством, внешним видом и конструкцией практически не отличаются от алюминиевых и биметаллических отопительных агрегатов.

Рабочее давление чугунных батарей составляет восемь атмосфер. Для наилучшей естественной конвекции, то есть движения тепловых потоков, лучше всего их устанавливать под окнами. Стоит отметить, что для улучшения теплоотдачи чугунных батарей, их рекомендуется один раз в 2-3 года промывать для удаления из них ржавчины и другого мусора.

Положительные качества

Несомненные достоинства таких батарей следующие:

• надежность, которая прошла проверку временем;
• длительный срок эксплуатации – благодаря высокой устойчивости к коррозии он достигает 50 лет;
• высокая теплоемкость благодаря существенному объему и большой толщине стенок;
• невысокая цена наряду с устойчивостью к примесям в воде, подаваемой в отопительный контур;
• не поддается протечкам;
• эффективная работа даже на низкокачественных теплоносителях;
• простота монтажа – установить красивые чугунные радиаторы вы сможете даже самостоятельно.

Несовершенства

Стоит отметить, что чугунные радиаторы не лишены и недостатков, в частности таких:

• спустя длительное время эксплуатации внутри батарей накапливается ржавчина;
• в связи в небольшой теплоотдающей поверхностью и малой теплопроводностью чугуна прогрев помещения такими радиаторами происходит достаточно медленно. Так, порядка 80 % тепла отдается в комнату в виде излучения и лишь около 20 % передается в воздух методом конвекции. Следовательно, качественный прогрев комнаты можно обеспечить только при установке не менее 10 зубков.
• Поскольку чугунные батареи очень тяжелые, для их монтажа потребуются достаточно толстые трубы. По этой же причине при креплении на стены также могут возникнуть проблемы.
• В связи с низкой скоростью прогрева помещения чугунными радиаторами, вполне целесообразным будет монтаж регулирующих устройств на каждом объекте.
• При наличии автоматических отопительных систем встроить чугунные радиаторы весьма проблематично. Кроме того, они не позволяют экономить топливо.
• Медленный прогрев воды внутри чугунного радиатора и намного более низкая температура обратного потока, чем в других устройствах.

Стоит отметить, что обеспечить нагрев теплоносителя, например, до 75 ℃ можно только с помощью мощного котла. Учитывая, что при транспортировке по трубам теряется порядка 10 % тепла, для получения данных показателей котел должен разогреть воду практически до 90 ℃, что является пределом. Следовательно, получить очень горячие чугунные батареи, не угробив при этом котел раньше времени, практически невозможно.

Схемы подключения чугунных батарей отопления

Чтобы подключить чугунные евро радиаторы отопления есть несколько распространенных способов:

• Метод диагонального подключения. Данный способ применяется преимущественно для врезки радиаторов с большим количеством секций. При этом подающая труба подключается к верхней футорке с одной стороны батареи, а обратка стыкуется с нижней футоркой с другой стороны.

Обратите внимание, что при последовательном подключении отопительных приборов движение теплоносителя осуществляется благодаря давлению в системе. Возможные воздушные пробки из радиаторов стравливают с помощью кранов Маевского. Существенным недостатком данного способа врезки является необходимость отключения всей отопительной системы в случае экстренного ремонта.

• Нижняя врезка. Данный способ используется, чтобы подключить красивые чугунные радиаторы отопления к трубам, проходящим под плинтусами или в полу. Такая врезка выглядит эстетически красиво, поскольку видны только вертикально направленные патрубки подающего и обратного трубопровода.
• Односторонняя боковая врезка. Такой метод считается наиболее распространенным и вместе с тем достаточно эффективным. При этом подающий трубопровод врезается в верхнюю футорку чугунных евро батарей, а обратка расположена с той же стороны, только снизу. Именно такое подключение способно обеспечить максимальную теплоотдачу батареи. Если сделать врезку контуров наоборот, теплоотдача радиатора снизится примерно на 10 %. Примечательно, что решением данной проблемы может стать установка удлинителя потока воды, который используются для батарей с большим количеством зубков.
• Метод параллельной врезки. Такое подключение предполагает использование трубопровода, соединенного с подающим стояком. Горячий теплоноситель при этом проходит сквозь батареи и выводится по трубопроводу, подключенному к обратке.

Благодаря наличию вентилей, которые монтируют на входе и выходе из радиатора, в случае поломки его можно в любое время демонтировать, не отключая при этом всю отопительную систему. Что касается недостатков, то параллельное подключение целесообразно лишь при наличии высокого давления в системе, иначе теплоноситель не сможет полноценно циркулировать по отопительному контуру.

Читайте также: «Установка чугунных батарей отопления своими руками».

Тонкости корректной врезки

При установке чугунных радиаторов отопления очень важно обеспечить надлежащую циркуляцию воздуха, чтобы они могли функционировать эффективно. Для этого следует обязательно соблюсти нормативы по отступам.

Так, зазор между стеной и радиатором отопления должен колебаться в пределах 2-5 см. Если на стене предполагается укладка теплоизоляционного слоя с отражающей поверхностью, для установки батарей понадобятся специальные кронштейны.

Отступ от подоконника до верхней части радиатора должен составлять порядка 5-10 см, чтобы воздушные массы могли свободно перемещаться внутрь помещения.

Кроме того, необходимо обеспечить зазор между полом и нижней поверхностью радиатора в пределах от 10 см.

В завершение

Несмотря на возможные недостатки, именно чугунные отопительные радиаторы пользуются наибольшим спросом среди потребителей. Такая популярность объясняется не только длительной эксплуатацией, но и рядом технических характеристик. Несмотря на то, что существует много более современных и красивых приборов, чугунные радиаторы всегда можно совместить с остальным отопительным оборудованием.

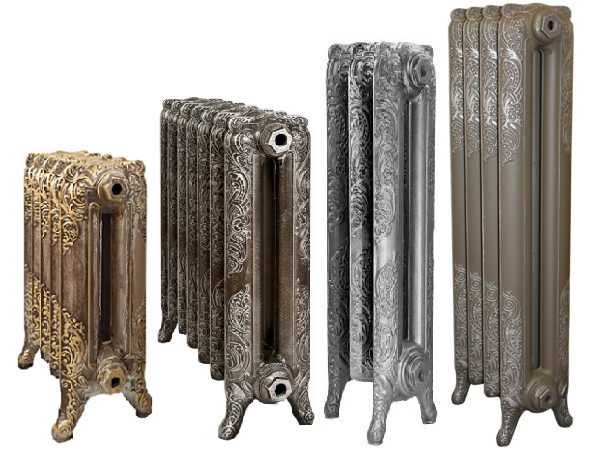

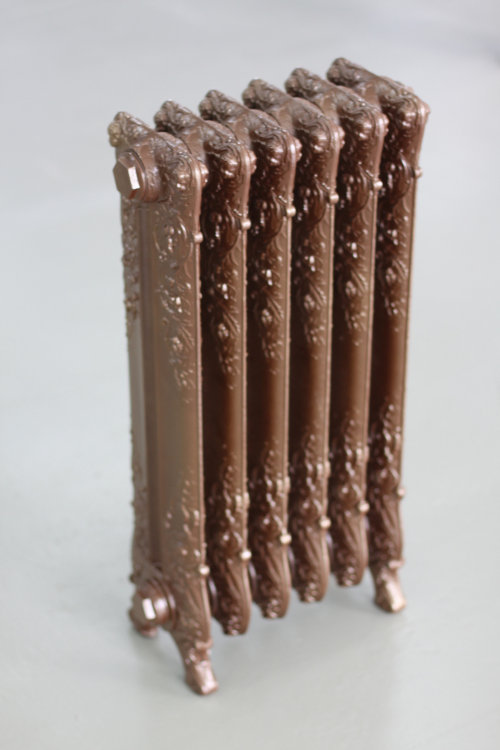

Современные чугунные батареи: еврочугун, евро радиаторы отопления

Содержание:

Технические характеристики
Достоинства чугунных батарей
Способы подключения чугунных радиаторов
Заключение
Видео

Рынок отопительного оборудования развивается достаточно динамично, что позволяет предлагать покупателям самые современные изделия. Это утверждение в полной мере относится и к отопительным радиаторам, которые изготавливаются из чугуна, меди, алюминия, стали или биметалла.

Такое количество подходящих материалов для производства батарей дает возможность создавать изделия с очень широким диапазоном характеристик.

Наиболее традиционными батареями являются чугунные, которые имеют ряд характерных достоинств и отличаются самой низкой стоимостью. На замену морально устаревшим стандартным изделиям пришли современные чугунные батареи, о которых и пойдет речь в данной статье.

Технические характеристики

Чугун представляет собой материал, имеющий массу положительных качеств. Именно этим обуславливается тот факт, что его в свое время стали использовать как основной материал для производства отопительных радиаторов. За длительный срок своего существования чугунные батареи практически не подвергались конструктивным изменениям, чего нельзя сказать о внешнем виде данных приборов – уж он-то был существенно улучшен.

Современные чугунные радиаторы отопления выпускаются в секционном формате. Для соединения секций используются уплотнительные прокладки. Количество секций может подбираться индивидуально, в зависимости от предъявляемых к радиатору требований. Речь идет в первую очередь об эффективности радиатора – каждая секция имеет фиксированное значение теплоотдачи. Теплоноситель проходит по внутренним каналам радиатора, в результате чего тепло передается на корпус устройства, а через него – в помещение. Перед установкой необходимо рассчитать, сколько весит чугунная батарея, чтобы нагрузка не оказалась слишком большой.

В зависимости от количества каналов выделяют три типа чугунных радиаторов:

• Одноканальные;
• Двухканальные;
• Трехканальные.

Ширина конкретного изделия напрямую зависит от того, сколько каналов находится в его корпусе.

Достоинства чугунных батарей

Радиаторы отопления еврочугун ценятся за обширный перечень достоинств, среди которых:

1. Длительный срок службы. Евро батареи при должном уходе могут проработать более 50 лет. Если условия эксплуатации радиаторов достаточно благоприятны, то за все это время приборам не потребуется ремонт. Это достоинство является особенно важным, если учитывать невероятно низкую стоимость чугунных радиаторов.
2. Высокая теплоотдача. Эффективность батарей из чугуна во многом обуславливается тем, что их ребра расположены вертикально. Помимо удачной конструкции, важную роль играют и характеристики самого чугуна – данный материал отличается высокой инерционностью, что позволяет ему накапливать тепловую энергию и отдавать ее даже в том случае, если отопительная система внезапно прекратила работу.
3. Устойчивость к высоким температурам. Поскольку чугун хорошо выдерживает воздействие высоких температур (вплоть до 150 градусов), батареи из данного материала отлично подходят для обустройства отопительных систем.
4. Высокая механическая прочность. Современные чугунные радиаторы довольно прочны – рабочее давление, которые они выдерживают, достигает 18 атмосфер. Кроме того, свойственная чугуну прочность позволяет также без проблем переживать опрессовку.
5. Устойчивость к коррозии. Для обычного чугуна данная характеристика неактуальна – в состав чугуна входит железо, которое поддается коррозионному воздействию. Производителям отопительных приборов известен этот факт, поэтому они покрывают чугунные батареи специальным составом, который не позволяет изделиям контактировать с воздухом, провоцирующим процесс окисления.
6. Низкое гидравлическое сопротивление. Величина гидравлического сопротивления в чугунных радиаторах сравнительно невелика, что обуславливается большим диаметром труб, подводящих теплоноситель к прибору, и большими размерами секций. Низкое гидросопротивление позволяет с успехом использовать евро чугунные радиаторы в системах с естественной циркуляцией теплоносителя.
7. Универсальность. Универсальность чугунных отопительных приборов проявляется в том, что они могут работать с любым теплоносителем, независимо от его состава.
8. Низкая стоимость. Современные чугунные батареи обходятся довольно дешево, особенно если учитывать все их достоинства.

Все вышеописанные качества вкупе с хорошими визуальными данными и относительной простотой монтажа делают красивые чугунные батареи отличным выбором для обустройства отопительной системы.

Способы подключения чугунных радиаторов

Радиаторы из чугуна можно подключать тремя основными способами:

1. Диагональное подключение. В данном случае подводящая труба крепится к верхнему патрубку радиатора, а обратка – к нижнему патрубку, расположенному с другой стороны прибора. При таком подключении достигается максимально равномерное распределение теплоносителя в батарее. Диагональное подключение лучше всего проявляется при использовании батарей с большим количеством секций.
2. Нижнее подключение. Такое подключение не отличается высокой эффективностью, но имеет важное преимущество – при использовании нижнего подключения можно спрятать трубы в пол. Это качество активно используется при выборе скрытой прокладки трубопровода, или же при желании скрыть радиаторы в стенных нишах.
3. Параллельное подключение. Данный способ подключения предполагает подведение труб к двум патрубкам радиатора, расположенным на одной стороне. Параллельное подключение обычно используется в сочетании с относительно небольшими батареями. Читайте также: «Установка чугунных батарей отопления своими руками».

Заключение

Батареи еврочугун – это хорошие отопительные приборы, которые можно с равным успехом использовать как в квартирах, так и в частных домах. Достоинства чугунных батарей превалируют над недостатками, поэтому многие хозяева выбирают именно их для монтажа отопительной системы.
