Решая проблему снабжения дома горячей водой, очень часто останавливаются на варианте бойлера косвенного нагрева. Однако стоит такой вид нагревателей достаточно дорого, поэтому вопрос о возможности его создания своими руками довольно актуален.

Устройство и принцип работы

Бойлером с косвенным нагревом называют прибор накопительного типа, нагревание воды в котором происходит от теплоносителя из отопительной системы. Конструкция такого бойлера представлена корпусом, внутри которого размещен бак, а между баком и корпусом присутствует утеплитель, помогающий сохранять тепло нагретой воды.

Внутри бака помещен теплообменник, наиболее часто представляющий собой закрученную по спирали трубу. По ней перемещается теплоноситель, который поступает в прибор из системы отопления.

Также в каждом бойлере косвенного нагрева имеется по два входных и выходящих патрубка – одни отвечают за циркуляцию теплоносителя, другие связаны с санитарной водой (подводят холодную воду из водопровода и выводят нагретую воду).

Принцип работы подобного прибора очень простой – через стенки теплообменника тепло от теплоносителя переходит к холодной воде в баке бойлера, нагревая ее.

Как рассчитать нужный объем?

В расчетах необходимого объема самодельного бойлера следует учесть потребности всей семьи. Один человек тратит в день в среднем 5-15 л воды на умывание и от 50 до 90 л на душ. Для мытья посуды в среднем нужно 20-25 л теплой воды в день. Чтобы набрать ванну, нужно 160-200 л теплой воды. При расчетах нужно не забыть, что вода в бойлере имеет высокую температуру, и для использования она почти вдвое будет разбавляться холодной.

Сложив нужный для всех членов семьи объем, цифру следует округлить в большую сторону.

Особенности бойлеров, сделанных своими руками

• Установка такого прибора экономит финансы владельца дома.
• Аппарат подключается к отопительной системе дома и должен устанавливаться рядом с отопительным котлом.
• Из такого прибора пользователь получает воду с постоянной температурой.
• Если емкость бойлера большая, нагрев воды в нем довольно длительный. Причем за время этого нагрева интенсивность обогрева помещений дома снижается.
• На трубке теплообменника постепенно откладывается накипь, поэтому 1-2 раза в год ее придется очищать механически или с помощью химических средств.
• Горячая вода из такого бойлера может поступать только в отопительный сезон. Чтобы аппарат обеспечивал воду и в летний период, в него следует встроить ТЭН.

Материалы

• Для емкости следует подобрать материал, стойкий к коррозии. Это может быть как пластик или алюминиевый сплав, так и нержавеющая сталь. Также для бака подходит обычная сталь, если ее предварительно обработали защитными средствами, например, покрыли эмалью. Нередко баком используют газовый баллон, который очищают и грунтуют. При этом предпочтительнее взять новый баллон, чтобы у воды не было неприятного запаха, а при работах с ним (разрезании и проделывании отверстий) баллон обязательно нужно заполнить водой.
• Для змеевика можно взять металлическую или металлопластиковую трубу с небольшим диаметром. Хорошим выбором будет латунная либо медная трубка. Ее диаметр и длину подбирают в зависимости от объема будущего бака.
• Для теплоизоляции самодельного бойлера подходит любой материал с теплоизолирующими свойствами. К примеру, можно воспользоваться пенополиуретаном, минеральной ватой, изолоном, пенопленом, монтажной пеной и другим строительным материалом. Снаружи такой утеплитель часто покрывают фольгированным материалом.

Этапы работ по созданию бойлера

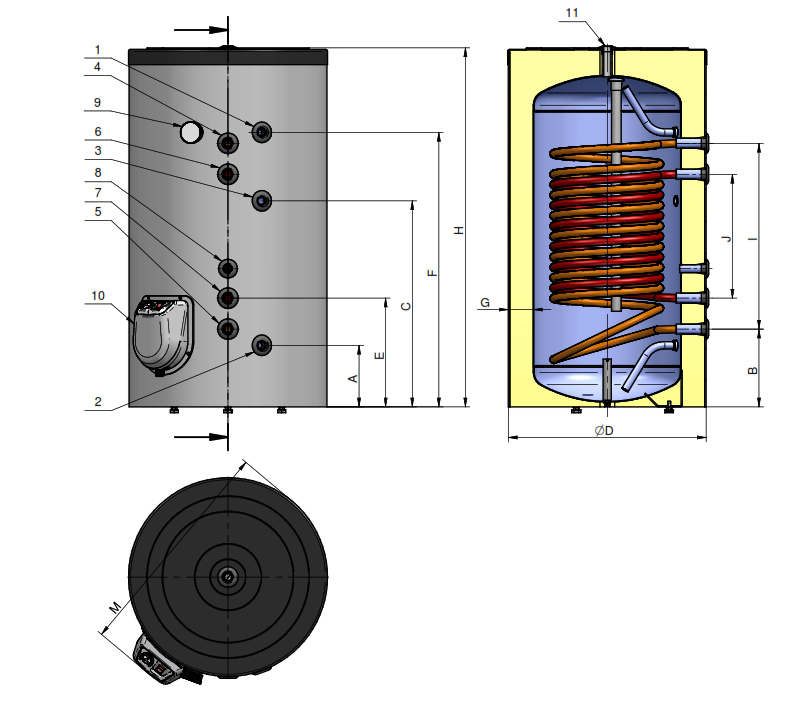

Чертеж бойлера может выглядеть следующим образом.

Создание теплообменника

При выборе диаметра будущего змеевика важно, чтобы вода в баке соприкасалась с такой трубой по максимуму. Для этого между витками трубы оставляют свободное пространство. Для удобства проведения работ можно применить бревно или трубу, вокруг которого будет оборачиваться трубка теплообменника. Один конец этой трубки фиксируют, а затем плавно создают витки, контролируя плотность образующейся спирали.

Подготовка емкости бойлера.

Выбрав подходящую емкость, в ней нужно проделать два отверстия для ввода холодной воды и вывода горячей. В каждое из них следует встроить шаровые клапаны для легкости эксплуатации. Также нужно два отверстия для монтажа теплообменника. Еще одно отверстие понадобится для сливного крана, который располагают внизу устройства.

Если запланирован монтаж электронагревателя, для него также высверливают отдельное отверстие внизу бака.

Установка

Подготовив все составные части будущего бойлера, вам нужно:

1. Приварить петли для монтажа бойлера на стену или ножки при установке прибора на пол.
2. Установить теплообменник внутрь бака.
3. Подсоединить необходимые трубки и шланги. Особое внимание следует уделить трубе, по которой холодная вода будет поступать внутрь бойлера. На ней обязательно монтируется обратный клапан, препятствующий вытеканию воды из аппарата.
4. Установить внутрь бака ТЭН, если это запланировано.
5. После проверки герметичности змеевика закрыть бак наглухо, заварив его крышку.
6. Выполнить теплоизоляцию прибора. Выбранный теплоизолирующий материал прикрепите к баку стяжками из проволоки либо клеем, стараясь охватить весь периметр прибора. Такая обшивка не только поможет сохранять температуру нагретой в бойлере воды, но и сократит время нагрева, что повысит КПД аппарата. Одним из вариантов может быть применение двух емкостей с укладыванием теплоизоляции между их стенками.

В следующем видео автор Богдан Хмельницкий показывает, как он самостоятельно собрал бойлер косвенного нагрева.

Бойлер косвенного нагрева своими руками: принцип работы и устройство

Бойлеры косвенного нагрева — это один из лучших способов обеспечить дачу или частный дом достаточным количеством горячей воды. По сравнению с проточными нагревателями различного типа обогрев воды с помощью такого бойлера обходится дешевле. Однако приобретение промышленной модели может обойтись довольно дорого, поэтому многие дачники и домовладельцы предпочитают сделать бойлер косвенного нагрева своими руками. Многие справляются с этой задачей вполне успешно.

Зачем нужен и как работает такой бойлер?

Чтобы понять как работает обыкновенный бойлер косвенного нагрева, достаточно изучить устройство этого прибора. Он представляет собой бак, в котором установлены трубы. По трубам циркулирует теплоноситель, например, используемый для обогрева дома. В бак подается холодная вода, она постепенно нагревается до определенной температуры и может быть использована для хозяйственных нужд.

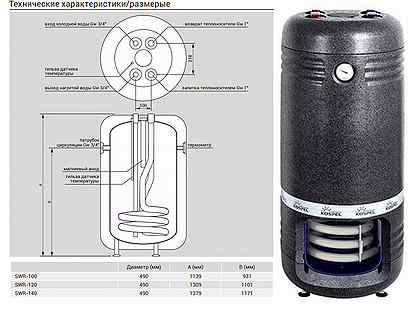

На схеме наглядно представлено устройство бойлера косвенного нагрева, который состоит из бака для воды и вставленных внутрь труб с теплоносителем

Владельцам газовых колонок и электрических проточных нагревателей хорошо известны проблемы, связанные с их эксплуатацией. После того, как вода открыта, нужно некоторое время ожидать, пока она прогреется до нужной температуры. Случается и так, что температура воды в душе внезапно понижается, если в этот момент открыли кран на кухне и т.п. А вот бойлер косвенного нагрева эти недочеты устраняет, поскольку вода в устройстве сохраняет постоянную температуру.

Различают несколько типов устройства самостоятельно изготовленного бойлера косвенного нагрева:

1. Самый популярный вариант представляет собой змеевик, сделанный из металлической трубы. Змеевик помещают в бак и пускают по нему теплоноситель. В бак заливают холодную воду, которая нагревается при контакте со змеевиком.
2. Трубы с теплоносителем можно разместить не в центре бака, а вдоль его стен, если это удобнее. Других принципиальных отличий от первого варианта бойлера косвенного нагрева в это случае нет.
3. Можно обойтись и вовсе без труб, а использовать две емкости разного диаметра. Их вставляют одна в другую, в меньший бак подают воду для нагрева, а теплоноситель циркулирует в пространстве между стенками емкостей.

Поскольку принцип работы бойлера косвенного нагрева довольно прост, можно придумать собственный вариант такой конструкции.

Порядок изготовления бойлера

Для изготовления самодельного бойлера косвенного нагрева необходимо:

• подготовить емкость;
• сделать змеевик;
• выполнить теплоизоляционные работы;
• собрать конструкцию;
• подключить змеевик к отопительной системе дома;
• подключить подачу холодной воды;
• сделать кран или разводку для теплой воды.

Этап #1 — из чего и как сделать бак?

Емкость, в которой будет находиться теплая вода, может быть изготовлена из пластика, нержавейки, эмалированного металла и т. п. Словом, подойдет любой устойчивый к коррозии бак достаточно чистый и имеющий подходящие размеры. Для работы с металлической емкостью, разумеется, понадобится сварочный аппарат. Емкости, покрытые эмалью или слоем стеклокерамики, особой устойчивостью к коррозии не отличаются и могут потребовать замены уже через год после начала эксплуатации. Баки из нержавеющей стали гораздо надежнее и долговечнее.

Вполне подходящим для изготовления бойлера считается газовый баллон. Лучше всего приобрести новую емкость, но если такой возможности нет, подойдет и баллон, бывший в употреблении. Его нужно просто разрезать на две части, а затем тщательно зачистить и прогрунтовать внутренние стенки баллона. Если этого не сделать, придется на несколько недель смириться с тем фактом, что вода, поступающая из бойлера, пахнет пропаном.

Подходящим баком для бойлера косвенного нагрева может стать газовый баллон. Он достаточно прочный, имеет подходящие размеры и конфигурацию

В баке делают отверстия:

• для подачи холодной воды;
• для вывода горячей воды;
• два — для монтажа змеевика с теплоносителем.

Поскольку в летнее время отопительное оборудование не используется, понадобятся альтернативные источники обогрева теплоносителя. Некоторые успешно используют для этих целей солнечные панели, установленные на крыше. Более бюджетный вариант решения проблемы — монтаж электрического ТЭНа.

Этап #2 — решаем вопрос о теплоизоляции

Чтобы уменьшить естественные потери тепла, снаружи бойлера обязательно нужно положить слой хорошей теплоизоляции. Теплоизоляционные работы, как правило, удобнее выполнять еще до того, как конструкция будет собрана. В качестве утеплителя можно использовать любой подходящий материал, даже обычную монтажную пену. Утеплитель закрепляют с помощью клея, проволочной стяжки или любым другим способом. Важно, чтобы утеплен был весь корпус бойлера, поскольку от качества теплоизоляции зависит КПД работы прибора.

Иногда теплоизоляцию делают с помощью большего по диаметру бака. В него вставляют бойлер, а пространство между стенками этих емкостей заполняют утеплителем

Этап #3 — изготовление змеевика

Змеевик делается из металлической или пластиковой трубы малого диаметра. Трубу аккуратно наматывают на цилиндрическую оправку, в качестве которой можно использовать достаточно прочную трубу большого диаметра, оцилиндрованное бревно и т.  п.

Чтобы сделать змеевик для бойлера косвенного нагрева, можно использовать как металлические, так и пластиковые трубы малого диаметра. Их размещают в центре емкости или вдоль ее стен

Диаметр самого змеевика и количество витков подбирают в зависимости от размеров и конфигурации бака. Чем больше площадь змеевика, с которой контактирует вода, тем быстрее вода прогреется до необходимой температуры.

Не стоит прилагать особые усилия при наматывании трубы на оправку. Если змеевик будет прилегать к оправке слишком плотно, его будет трудно снять.

В процессе эксплуатации на поверхности нагревательного элемента скапливаются различные отложения. Примерно раз в год змеевик следует от них очищать.

Этап #4 — сборка и подключение конструкции

После того, как все элементы готовы, следует собрать устройство. Если в процессе сборки слой теплоизоляции был поврежден, необходимо его тщательно восстановить.

Змеевик подключают к системе отопления дома, затем монтируют трубы подачи холодной воды. Для горячей воды обычно устанавливают кран или сразу делают разводку на ванную комнату, кухонную мойку и т. п.

Для установки такого бойлера на стене можно использовать кронштейны. Чтобы надежно закрепить конструкцию, к металлическому баку приваривают специальные «ушки», которые делают из стального уголка. Остается надежно прикрепить устройство в удобном месте и наслаждаться полноценным горячим водоснабжением без лишних затрат.

Видео-пример изготовления такого бойлера

Интересные подробности изготовления бойлера косвенного нагрева представлены в видеоматериале:

Оцените статью: Поделитесь с друзьями!

Как сделать бойлер косвенного нагрева своими руками?

Проблема с горячей водой для многих частных владельцев недвижимости, где отсутствует подключение к системе центрального отопления, остается и сегодня актуальной. Установка бойлера требует серьезных капиталовложений, а вот изготовление бойлера косвенного нагрева своими руками может стать альтернативой в решении этого важного вопроса. Его основная выгода в том, что горячая вода подается по мере необходимости без особых затрат в денежном эквиваленте с вашей стороны.

Конструкция бойлера

Многих частных домовладельцев интересует вопрос: что это за устройство, каким образом в нем происходит нагревание воды. Изделие такого типа — крупная накопительная конструкция, не зависящая от стандартных источников энергии (газа, электросистемы), проще говоря, водонагреватель циркуляционного вида.

Внутри бака устанавливается спиралевидная труба — именно в ней циркулирует вода, нагреваемая котлом автономного отопления. Холодная вода поступает через трубу, расположенную снизу, равномерно нагревается в баке и подается пользователю через выходной трубопровод, который расположен вверху. Для максимального удобства к трубам подсоединены шаровые краны. Снаружи бак закрыт толстым слоем теплоизоляции.

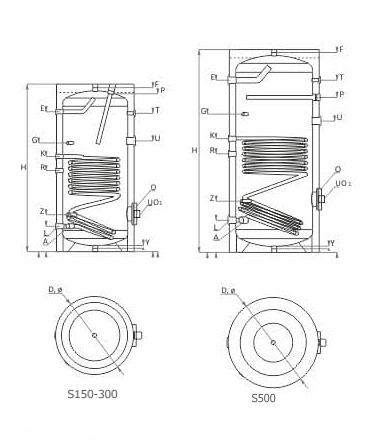

Чертежи этого изделия весьма просты и легко читаются, если у вас есть хотя бы основы технического образования.

Разновидности систем

Те пользователи, которые используют газовые колонки и различного вида бойлеры для получения горячей воды, отлично знакомы с массой проблем, возникающих при их эксплуатации: надо выждать некоторое время, пока вода нагреется до нужной температуры, если включить одновременно горячую воду на кухне и в ванной, то ее температура понизится. Косвенный бойлер устраняет эти проблемы: поступающая от него вода всегда имеет постоянную температуру, независимо от того куда она подается. Такие водонагреватели могут быть нескольких типов.

1. Самым распространенным является конструкция со змеевиком, который устанавливается внутри бака, и по нему циркулирует горячая вода. Холодная вода, поступая в емкость, контактирует со змеевиком и нагревается до установленной температуры.
2. Другой вариант — когда змеевик монтируется вдоль стенок емкости, а не в ее центре.
3. Если есть две емкости — большая и маленькая, то меньшую по размерам вставляют в большую. Вода циркулирует между ними: в малую нагнетается горячая вода, а вокруг нее — холодная для нагрева.

Принцип работы таких водонагревателей прост, чтобы наглядно разобраться в работе системы есть подробная схема.

Достоинства и минусы бойлера косвенного нагрева

Преимущества бойлера косвенного нагрева, сконструированного своими руками, над другими водонагревателями:

• возможность подключения к централизованной отопительной системе;
• основная емкость устанавливается в непосредственной близости от котла автономного отопления;
• монтаж всей конструкции не занимает много времени;
• сокращается расход электроэнергии и газа;
• дом обеспечивается горячей водой одной температуры постоянно.

Недостатков у такой конструкции не так уж и много:

• для монтажа вам потребуется специальное помещение;
• чтобы нагреть воду в баке до оптимальной температуры при первом запуске, нужно продолжительное время, а это гарантирует потери на общем обогреве всех остальных помещений;
• чистить змеевик надо не реже двух раз за 12 месяцев, чтобы он не забивался отложениями.

Важно! Такой вариант действует только во время осенне-зимнего сезона, по его окончании включается встроенный ТЭН. Владельцы частных строений, которые используют автономное отопление, могут перекрыть поступление воды на обогрев дома, а воду в емкости продолжать нагревать с помощью котла.

Если вы пользуетесь электрическими нагревательными элементами, то включать их лучше ночью, во время действия льгот.

Виды работ и материалы

Чтобы изготовить бойлер своими руками, надо выполнить такие работы:

• подготовить металлическую емкость с хорошими антикоррозийными характеристиками;
• аккуратно согнуть трубу для змеевика;
• сделать качественную теплоизоляцию конструкции;
• осуществить полную сборку всей системы;
• подвести воду;
• змеевик надежно подсоединить к домашней системе отопления;
• подключить подачу нагретой воды к домашнему водопроводу.

Для выполнения некоторых операций вам понадобятся такие материалы и оборудование:

• трубы металлопластиковые или из нержавеющего металла;
• грунтовка на основе нитроэмали;
• гайка с диаметром около 32 мм;
• емкость большого размера — для небольшой семьи сгодится простой газовый баллон;
• понадобится сварка.

Со всеми материалами и предстоящими видами работ мы определились, теперь приступаем к непосредственному монтажу.

Технология сборки

Распишем поэтапно, как сделать бойлер косвенного нагрева своими руками — весь комплекс работ будет состоять из последовательной сборки разных частей конструкции.

Бак водонагревателя

Объем емкости, куда будет поступать вода для последующего нагревания, зависит от потребностей домовладельца: стандартный расход до 70 литров на каждого домочадца в сутки, поэтому для семьи в 4 человека будет вполне достаточно 200 л.

Материал бака следует выбирать из сплава алюминия, а также других цветных металлов, которые не подвержены коррозии, если позволяют финансы — нержавеющей стали. Хорошей альтернативой является баллон для газа, но внутренние стенки надо обработать специальной грунтовкой, иначе горячая вода будет иметь неприятный тухлый запах.

В корпусе бака своими руками надо вырезать не менее 5 отверстий: два с любого бока — они предназначены для врезки змеевика, внизу также 2 — для подачи воды и крана слива, вверху только одно — отбор горячей воды.

Делаем змеевик

Этот элемент, сделанный из медной трубы малого диаметра, но толстостенной, обязательно может иметь различные габариты — это зависит от объема и высоты емкости. Специалисты утверждают, что на каждые 10 л. воды необходимо 1,5 кВт тепловой мощности змеевика.

Вы можете для экономии средств из домашнего бюджета использовать трубы из другого материала, но обязательно с отличной теплоотдачей. При изготовлении надо очень внимательно следить за образованием витков:

• они ни в коем случае не соприкасаются — между витками должен быть зазор;
• нельзя делать чрезмерные усилия — это сильно затруднит снятие готового изделия со специальной оправки;
• количество витков строго рассчитывается и зависит от габаритов бака.

Для оправки используют трубу необходимого диаметра или круглое деревянное полено без сучков. После изготовления спираль тщательно покрывают защитным термостойким лаком.

Утепляем конструкцию

Бак с наружной стороны обязательно покрывается теплоизоляцией для уменьшения потерь и повышения КПД изделия — это может быть специальная пена для монтажа или другой материал с отличными теплоизоляционными свойствами, например, пенопласт.

Его крепят при помощи проволоки, специальными стяжками или сажают на клей. Сверху утеплителя мастера рекомендуют укрепить листы фольги или использовать утеплитель с одной фольгированной стороной. Некоторые умельцы для утепления вставляют бойлер в емкость большего размера, а пространство между ним и внутренними стенками заполняют утеплителем любого вида.

Окончательная сборка

Когда все детали будущей конструкции подготовлены, то начинается ее сборка.

1. Змеевик устанавливается по центру или же вдоль внутренней поверхности емкости, к концам присоединяются патрубки (пайка или сварка).
2. При вертикальном расположении к емкости привариваем ножки, при настенном расположении — специальные петли крепления.
3. К нижней части бака приваривается нагревательный элемент.
4. Сверху устанавливается крышка и приваривается к корпусу.
5. Змеевик подключается к контуру автономной системы согласно выбранной схеме.
6. Подсоединяем трубы подвода холодной воды и магистраль отвода горячей.
7. Подключаем водонагреватель к системе домашнего водопровода.

Для консультации, чтобы было меньше вопросов, советуем посмотреть вот такое видео:

Потом вам остается только наслаждаться изобилием горячей воды без существенных финансовых вложений.

Бюджетный вариант изготовления

Специалисты предлагают оригинальный вариант изготовления аналогичного типа водонагревателя, но для этого вам понадобятся такие составляющие:

• медная или бронзовая труба;
• доски разного размера;
• листовой алюминий;
• коллектор, сделанный из меди или ее сплава;
• определенного формата листы стекла;
• специального состава краска.

Делаем из досок необходимого размера корпус, изнутри обшиваем его листовым алюминием. По периметру устанавливаем трубы наподобие змеевика, к ним присоединяем коллектор, учитывая, с какой стороны будет вход, а где — выход.

Такая система довольно проста и функциональна — с ее помощью вы будете нагревать нужное количество воды, а технология изготовления аналогична стандартному варианту.

Чтобы конструкция лучше поглощала тепло и не отдавала его наружу, применяется стекло и специальная краска.

При изготовлении такого водонагревателя получается завидная экономия денежных ресурсов — вам остается только выбрать приемлемый для вашего помещения вариант и приступить к работам.

Как сделать бойлер косвенного нагрева своими руками — пошаговая инструкция

Ситуации, в которых не обойтись без дополнительного нагревателя воды, бывают довольно часто — это может быть частный дом или дача, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, где его нередко отключают.

Самодельный бойлер косвенного нагрева

Если Вам надоело бегать с ведрами и кастрюльками от кухни до ванной, а на покупку бойлера в магазине не хватает денег — можно попробовать сделать бойлер косвенного нагрева своими руками. Поверьте нам, это не такая уж и не выполнимая задача!

Такой бойлер бывает двух видов — нагреваемый с помощью теплоносителя от системы отопления и дровяной.

Блок: 1/4 | Кол-во символов: 625
Источник: https://kamin-expert.ru/kotlyi/vodonegrevateli/boyler-kosvennogo-nagreva-svoimi-rukami.html

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Блок: 2/5 | Кол-во символов: 3822
Источник: https://sovet-ingenera.com/otoplenie/vodonagrevatel/bojler-kosvennogo-nagreva-svoimi-rukami.html

Простейший теплообменник

Самодельный нагреватель выглядит следующим образом:

На трубу центрального отопления наваривается оболочка большего диаметра. Получается герметичный сосуд, внутри которого протекает горячий теплоноситель. С противоположных сторон внешней трубы (фактически, это бойлер), устраиваются фланцы для подачи (стока) холодной воды. При достаточно горячем теплоносителе, вода в бойлере быстро нагревается. После чего верхний кран можно открывать, и пользоваться горячим водоснабжением, пока горячая вода не будет замещена холодной.

Если оставить за скобками законность переоборудования коллективной сети отопления (едва ли за это предусмотрена серьезная ответственность), система работает эффективно. Горячая вода условно бесплатная, за вычетом разовых вложений на материалы, и бутылку горячительного напитка для сварщика.

Если вы устраиваете такой проточный водонагреватель своими руками в частном домовладении — никаких условных проблем не будет.

Единственное ограничение — объем наружной емкости. В реальном времени вода нагреваться не будет, слишком малый запас тепловой энергии в трубе отопления. Поэтому система работает циклично: нагрев — использование — нагрев. Чем выше коэффициент соотношения диаметров (или чем длиннее труба), тем больше запас горячей воды. Соответственно, тем дольше она будет прогреваться.

Еще один серьезный недостаток: летом (при выключенном отоплении) такие нагреватели не работают.

Блок: 2/10 | Кол-во символов: 1432
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html

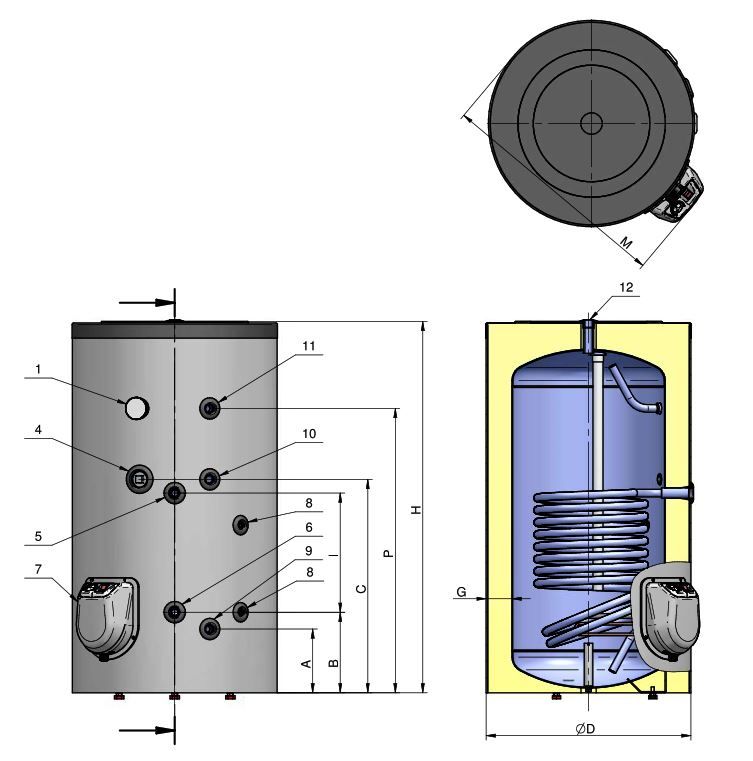

Конструкция бойлера косвенного нагрева

Принцип работа такого водонагревателя основывается на использовании теплоносителя из отопительной системы, позволяя с минимальными издержками получать необходимый объем горячей воды. Такой бойлер может использовать отдельный или же общий контур отопительной системы, что позволяет с легкостью встраивать его в инженерные коммуникации дома.

Конструкция бойлера косвенного нагрева состоит из герметичной накопительной ёмкости, с расположенным внутри змеевиком, по которому циркулирует нагретый теплоноситель из системы отопления. Холодная вода подается в бак через расположенную внизу входную трубку, а забор теплой жидкости осуществляется через соответствующий патрубок вверху накопительной емкости. Несмотря на свою относительную простоту конструкции, такой самодельный водонагреватель косвенного нагрева отличается эффективностью, что позволяет ему нагревать воду в необходимых объемах.

Блок: 2/9 | Кол-во символов: 927
Источник: https://remontoni.guru/vodosnabzhenie/izgotavlivaem-svoimi-rukami-bojler-kosvennogo-nagreva.html

Как рассчитать объём изготавливаемого БКН

Согласно приблизительным расчетам, учитываемым при проектировании частного дома, среднестатистическая семья, состоящая из 4 человек, тратит в среднем 280 л./сут. Для нормального водоснабжения семьи потребуется бойлер на 200 л. Если планируется использовать горячую воду только для душа и умывания будет достаточно 100-120л. емкости.

Чтобы рассчитать приблизительные потребности в ГВС, используют следующую таблицу:

Место водозабора	Примерный расход воды (л)	Обычная температура	Расход воды из бойлера (л)
Кухонная мойка	от 10 до 20	50°С	от 5 до 10
Ванна	от 110 до 180	40°С	от 50 до 85
Душ	от 30 до 50	37°С	от 16 до 27
Умывание	от 3 до 8	37°С	от 1 до 3

При расчетах объема бойлера учитывают еще один фактор. Если планируется установка навесного БКН, то его вместительность ограничена 150-160 л, что связано с нагрузкой на стену. Если требуется больший объем, устанавливают напольный бойлер.

Блок: 3/5 | Кол-во символов: 908
Источник: https://AvtonomnoeTeplo.ru/vodonagrevateli/718-samodelnyy-boyler-kosvennogo-nagreva.html

Преимущества и недостатки бойлеров косвенного нагрева

Поговорим поподробнее о преимуществах и недостатках таких нагревательных бойлеров, которые достаточно часто устанавливаются на дачах и в частных домах, где отсутствует подключение к газовой магистрали и централизованному отоплению.

Преимуществами такой технологии является:

• Простота водонагревателя и легкость его установки.
• Нагревательный котел подключается к системе центрального или автономного отопления.
• Изготовить водонагреватель косвенного нагрева своими руками не составит труда.
• Отличная эффективность и возможность получения горячей воды с постоянной температурой.

Минусы у бойлеров косвенного нагрева всё же имеются:

• Необходимость очистки змеевика от отложений.
• Требуется дополнительное помещение для установки такого оборудования.
• В том случае, если не функционирует система отопления, подогрев воды в бойлере существенно усложняется.

Сегодня большой популярностью пользуются комбинированные водонагреватели косвенного нагрева, в которых используется, как теплоноситель из системы отопления, так и дополнительный электрический теплонагревательный элемент, который обеспечивает максимально возможную энергонезависимость подобного водонагревательного котла.

Блок: 3/9 | Кол-во символов: 1222
Источник: https://remontoni.guru/vodosnabzhenie/izgotavlivaem-svoimi-rukami-bojler-kosvennogo-nagreva.html

Инструкция по подключению и запуску системы

Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, бойлер включают в сеть домашнего котла.

Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева полностью в работу, рекомендуется провести испытание на герметичность системы. На фото – заводской экземпляр

Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.

Если проверка показала целостность системы, закрывают крышку сосуда и подключают линии подачи-разбора нагреваемой воды. Тестируют систему в режиме реального теплообмена.

Блок: 4/5 | Кол-во символов: 1099
Источник: https://sovet-ingenera.com/otoplenie/vodonagrevatel/bojler-kosvennogo-nagreva-svoimi-rukami. html

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))

Блок: 4/4 | Кол-во символов: 455
Источник: https://kamin-expert.ru/kotlyi/vodonegrevateli/boyler-kosvennogo-nagreva-svoimi-rukami.html

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

• Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
• Ко дну привариваются ножки (если они предусмотрены).
• Устанавливается ТЭН, если это было запланировано.
• Затем змеевик подключается к контуру отопительной системы, согласно схеме.
• Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

• Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

• Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Блок: 3/4 | Кол-во символов: 3862
Источник: https://kamin-expert.ru/kotlyi/vodonegrevateli/boyler-kosvennogo-nagreva-svoimi-rukami.html

Общие правила изготовления бойлеров косвенного нагрева

• Обязательно наличие теплоизолирующей оболочки. Иначе нагретая вода будет стремительно охлаждаться через внешние стенки. Оптимальный вариант — установка рабочей емкости в более крупную бочку, и задувание промежутка между стен строительной пеной.
• Можно укутать емкость строительными теплоизоляционными материалами, правда это выглядит не так эстетично (зато недорого). Если бойлер расположен в помещении котельной, можно сэкономить.
• Внутренняя труба (если применяется схема со змеевиком) должна быть коррозийно устойчивой. После сборки конструкции доступ для обслуживания будет затруднен.
• При использовании электрохимических пар (например, алюминиевый бак + медная трубка) фланцы подключения должны быть изолированы нейтральными прокладками.
• Желательно устраивать в стенке наружного бака ревизионное окошко, через которое проводится чистка или обслуживание.

Блок: 5/10 | Кол-во символов: 911
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html

Выбираем бак для бойлера

Объем накопительной емкости водонагревателя следует рассчитывать исходя из суточного потребления горячей воды в доме. В том случае, если в квартире или в доме проживает несколько человек, то будет достаточно бака в 100 литров. А для семьи в 4-5 человек следует выбирать уже емкость объемом в 200-300 литров.

Используемый бак должен изготавливаться из сплава алюминия, нержавеющей стали или другого металла, который отличается устойчивостью к коррозии. Можно использовать крупноразмерный газовый баллон, стенки которого дополнительно очищаются и грунтуются. Если же не прогрунтовать стенки баллона, то горячая вода может иметь неприятный запах газа.

В выбранном баке необходимо просверлить пять отверстий. Два снизу для входной трубы и аварийного слива, два сбоку для установки змеевика и одно отверстие для отбора воды сверху. В том случае, если планируется использовать такой бойлер вне отопительного сезона необходимо также выполнить отверстия для установки электрического теплонагревательного элемента. Для ТЭНа высверливают одно или же два отверстия снизу. В выполненные отверстия устанавливают шаровые краны или запорные элементы, после чего проверяется герметичность накопительной емкости.

Блок: 5/9 | Кол-во символов: 1221
Источник: https://remontoni. guru/vodosnabzhenie/izgotavlivaem-svoimi-rukami-bojler-kosvennogo-nagreva.html

Подручные материалы

Мы уже говорили о баках из нержавейки от старых стиральных машин. Однако найти такую заготовку непросто. Отличным донором может стать списанный пропановый баллон на 100 л. Давление он не держит (потому и списали), а в качестве бака для воды еще послужит. Разумеется, бойлер из газового баллона должен быть тщательно очищен (особенно изнутри) и покрашен качественной водостойкой эмалью.

Для изготовления не требуется промышленное оборудование. Достаточно «болгарки» и сварочного аппарата. Срезается верхняя часть, затем в ней формируется нагревательная арматура.

При свободном доступе к иным материалам, можно выполнить нагреватель хоть из листовой нержавейки. Посмотреть, как изготовить бойлер косвенного нагрева своими руками, можно на видео (смотреть ниже).

Возможно, страдает эстетика, но качество и долговечность сделанного нагревателя, не хуже заводского.

• Мы уже знаем, что в теплое время года, когда котел отопления не работает, косвенные нагреватели остаются не при делах. В этом случае поможет электрический ТЭН, встроенный в бак в качестве резервного элемента.
• Еще один вариант получения горячей воды летом — установка второго контура теплообмена, подключенного к солнечным системам нагрева.
• В результате можно собрать систему нагрева 3 в 1. От котла отопления (вне зависимости от вида топлива), от электрического ТЭНа и от энергии солнца. При пропадании двух их трех источников энергии, вы все равно сможете обеспечить жилище горячей водой.

Блок: 6/10 | Кол-во символов: 1473
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html

Электрический косвенный нагреватель

Использование ТЭНа не относится к косвенным способам нагрева, поскольку присутствует прямой контакт воды с первичным источником тепла. Исключение составляет индукционный водонагреватель. Жидкость получает энергию как бы виртуально, не касаясь внутреннего термоэлемента. Собственно, его вообще нет в конструкции.

Проточный водонагреватель своими руками делается по принципу индукционных варочных поверхностей. Только вместо кастрюли с водой, нагревается металлическая труба.

Главное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов. Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом, нагревается как металлическая труба, так и непосредственно жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели существенно безопаснее бойлеров с традиционным электрическим нагревателем: нет контакта воды с подключенным к электросети элементом.

Недостаток очевиден: для нагрева требуется подключение к электропитанию. То есть, вариант косвенного нагрева с помощью дровяного (газового) котла не работает. Помещение должно быть электрифицировано.

Блок: 7/10 | Кол-во символов: 1235
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html

Теплоизоляция бака

Для повышения эффективности нагрева рекомендуется покрыть снаружи бак слоем изоляции. Для такого утепления рекомендуем использовать минеральную вату, монтажную пену или любой другой теплоизолятор, который снаружи бака крепится на проволоку или же фиксируется стяжками.

Также утеплить бак можно вставив такой выполненный самостоятельно бойлер в ёмкость большего диаметра. Полости между емкостями заполняют пенопластом или другим утепляющим материалом. По сути, у нас получится импровизированный термос, который отлично держит тепло и позволяет быстро осуществлять нагрев воды.

Блок: 7/9 | Кол-во символов: 595
Источник: https://remontoni.guru/vodosnabzhenie/izgotavlivaem-svoimi-rukami-bojler-kosvennogo-nagreva.html

Видео по теме

Блок: 10/10 | Кол-во символов: 14
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html

Сборка бойлера

Изготовив все составные компоненты и подготовив необходимые детали, можно приступать к сборке бойлера косвенного нагрева:

• Змеевик устанавливаются внутри бака, после чего его приваривают к входной и выходной трубе.
• Ко дну газового бойлера приваривают опоры, а если планируется навесное исполнение, то выполняют петли-уши.
• Устанавливают теплонагревающий элемент.
• Котел герметично закрывается крышкой.
• Подключают змеевик к системе отопления.
• Подсоединяют входные и выходные трубы для холодной и тёплой воды.
• Проводят разводку труб в ванную, на кухню или в точку водоразбора.

На этом изготовление и подключение водонагревателя косвенного нагрева полностью завершено. Необходимо проверить герметичность и работоспособность выполненного нагревательного оборудования, и при необходимости выполнить его дополнительную настройку.

Несмотря на кажущуюся простоту такой конструкции она обеспечивает эффективный нагрев, при этом расходы на получение тёплой воды будут минимальными. Изготовить такой бойлер косвенного нагрева можно своими руками, а в последующем такое оборудование не потребует какого-либо сложного обслуживания и ремонта.

Помните лишь о том, что раз в год следует проводить очистку змеевика от появившегося налета и известковых отложений. Проводится такая очистка, как механическим способом, так и при помощи специальных химикатов, которые растворяют кальциевые и известковые отложения.

Блок: 8/9 | Кол-во символов: 1406
Источник: https://remontoni.guru/vodosnabzhenie/izgotavlivaem-svoimi-rukami-bojler-kosvennogo-nagreva.html

Вывод

В зависимости от энерговооруженности вашего жилища и способа его отопления, можно подобрать, разработать, и сделать своими руками любой из перечисленных бойлеров косвенного нагрева. Затраты на «производство» зависят от доступности материала и элементной базы.

Блок: 9/10 | Кол-во символов: 266
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html

Заключение

Котел косвенного нагрева позволит полностью решить проблему с тёплой водой при отсутствии подключения к горячему водоснабжению. Изготовить бойлер косвенного нагрева своими руками не составит труда, что позволит существенно сэкономить, не потеряв при этом в функциональности и эффективности подобного оборудования. Делается такой котел из подручных материалов, а расчеты по змеевику сможет выполнить каждый из нас.

Блок: 9/9 | Кол-во символов: 425
Источник: https://remontoni.guru/vodosnabzhenie/izgotavlivaem-svoimi-rukami-bojler-kosvennogo-nagreva.html

Кол-во блоков: 20 | Общее кол-во символов: 26146
Количество использованных доноров: 5
Информация по каждому донору:

1. https://sovet-ingenera. com/otoplenie/vodonagrevatel/bojler-kosvennogo-nagreva-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 4921 (19%)
2. https://kamin-expert.ru/kotlyi/vodonegrevateli/boyler-kosvennogo-nagreva-svoimi-rukami.html: использовано 4 блоков из 4, кол-во символов 8263 (32%)
3. https://ProFazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html: использовано 6 блоков из 10, кол-во символов 5331 (20%)
4. https://remontoni.guru/vodosnabzhenie/izgotavlivaem-svoimi-rukami-bojler-kosvennogo-nagreva.html: использовано 6 блоков из 9, кол-во символов 5796 (22%)
5. https://AvtonomnoeTeplo.ru/vodonagrevateli/718-samodelnyy-boyler-kosvennogo-nagreva.html: использовано 2 блоков из 5, кол-во символов 1835 (7%)

Как сделать бойлер косвенного нагрева своими руками?

Оборудование водоснабжения

Устройство косвенного нагрева – специальный накопительный агрегат, который подогревает воду, не используя каких-либо дополнительных источников питания. За счет этого горячее водоснабжение частных домостроений требует от их владельцев минимальных финзатрат.

1

Агрегат косвенного нагрева – горячая вода за малую цену

Собственники многих частных домов сейчас устанавливают в своих жилищах двухконтурные котлы. Эти устройства способны обеспечивать домостроение не только теплом, но и горячей водой. Обычные же отопительные агрегаты такими возможностями не обладают. Это означает, что владельцу жилья приходится искать другие пути выработки подогретой воды, используемой для каждодневных хозяйственных нужд.

Бойлер косвенного нагрева для дома

На первый взгляд самый простой вариант решения подобной проблемы заключается в приобретении и установке проточного водонагревателя. Он быстро подогревает воду, без особых проблем монтируется своими руками. Но его стоимость, а также космические цены за потребленное электричество по душе не каждому человеку. Кроме того, проточные водонагреватели зачастую требуют полной замены электропроводки, имеющейся в доме. Такие мероприятия обходятся в копеечку.

Разумной альтернативой проточным устройствам, подогревающим воду, по мнению многих экспертов и рядовых потребителей, станет аппарат косвенного нагрева.

Он по-настоящему экономичен в работе и при этом эффективно выполняет свою задачу. К сожалению, стоимость заводского бойлера доступна не всем. В этом случае домашние умельцы имеют возможность сделать подобный агрегат самостоятельно. Чуть позже мы подробно опишем процесс его изготовления. Но сначала разберемся с принципом работы интересующего нас оборудования.

Бойлер – это бак, внутри которого монтируются трубы. По ним происходит циркуляция теплоносителя, который применяется для отопления жилища. В нижней части бака имеется входная трубка. Она предназначена для подачи холодной воды в описываемую емкость. Нагрев поступившей жидкости осуществляется за счет перемещающегося теплоносителя. Важная особенность! Снаружи бак укутывается теплоизоляционным слоем, благодаря чему подогретая вода длительное время сохраняет свою температуру. Труба для подогретой воды обычно монтируется в верхней части бака. Ее рекомендуется оснащать обычным шаровым краном, чтобы упростить процесс эксплуатации устройства.

2

Плюсы и минусы оборудования – бойлер хорош, но далеко не идеален

Экономичность использования косвенного водонагревателя является важным, но не единственным его достоинством. Бойлер имеет и ряд других эксплуатационных преимуществ:

• Достаточно высокая производительность. Ее конкретный показатель зависит от сечения труб, установленных в агрегат, а также от мощностных характеристики самого отопительного котла.
• Нет нагрузки на бытовую электросеть (если дополнительно не монтируется нагревающий элемент).
• Возможность эксплуатации оборудования круглогодично (требуется установка ТЭНа – специального нагревателя) и использования разных источников тепловой энергии. В ряде случаев это имеет огромное значение.
• Отсутствие участков соприкосновения между содержащим немалое количество вредных солей теплоносителем и подогреваемой водой.

Теперь разберемся с недостатками рассматриваемых водонагревателей и с возможными способами их решения. Главный минус бойлера – большие размеры бака. Агрегат занимает немало места, что может вызвать затруднения при его установке в скромных по площади помещениях. Второй недостаток заключается в том, что в крупной по объему емкости вода нагревается достаточно долго. Причем при подогреве жидкости в баке отмечается некоторое уменьшение интенсивности отопления жилища.

Установка обвязки

Из описания принципа функционирования косвенного водонагревателя видно, что без дополнительных приспособлений его можно эксплуатировать только тогда, когда работает отопительная система. То есть, используется бойлер исключительно в холодное время года. А если нам хочется постоянно получать горячую воду, вне зависимости от температуры на улице? Это вполне реально. Нужно всего лишь оснастить водонагреватель ТЭНом. Его встраивают в бак и подключают к электросети. Понятно, что при этом приходится оплачивать счета за электричество. Но зато в вашем доме всегда будет горячая вода в требуемом количестве.

3

Самодельный водонагреватель – популярные конструкции

Народные умельцы используют различные способы изготовления интересующих нас приспособлений. Бойлер косвенного нагрева без лишних трудозатрат реально соорудить своими руками по одному из предложенных далее вариантов:

1. 1. Внутрь бака устанавливаются трубы определенного диаметра. Их можно разместить в центральной части накопительного резервуара или вдоль его боковых поверхностей. Во втором случае скорость нагрева воды будет немного выше.
2. 2. Монтаж змеевика. Принцип работы устройства останется тем же. Но эффективность работы агрегата увеличится. Змеевик обычно делают из   трубы (металл, пластик). Ее просто потребуется изогнуть, чтобы получить спиралевидный элемент.
3. 3. Использование двух (разных по геометрическим параметрам) емкостей. В данном случае трубы не нужны. Требуется в бак с большим объемом вставить емкость меньшего размера. Теплоноситель в подобной конструкции перемещается между стенками используемых баков.

Самодельный водонагреватель

Наиболее эффективными в применении признаются системы косвенного нагрева со змеевиком. Суть в том, что изогнутая труба характеризуется большой длиной. Это дает возможность использовать потенциал теплоносителя по максимуму. Кроме того, сделать самому бак со спиральным элементом проще всего. Об этом далее.

4

Емкость для нагревателя – из чего сделать и как подготовить?

Бак водонагревателя разрешается изготавливать практически из любых материалов, которые обладают некоторой стойкостью к коррозионным явлениям. Можно использовать эмалированный металл, стеклокерамику, нержавейку, пластик. При выборе материала нужно учитывать следующее: пластиковые, стеклокерамические и эмалированные емкости не отличаются особой механической прочностью, кроме того, эмаль и керамика склонны к коррозии. Из-за этого уже через пару лет эксплуатации может потребоваться замена бака, сделанного из этих материалов.

Емкость для нагревателя из подручных средств

А вот емкости из нержавеющей стали являются в разы долговечнее и надежнее. Проще всего сделать водонагреватель косвенного действия из обычного газового баллона. Желательно купить новую емкость. Но допускается и применение со старым баллоном. Его необходимо разрезать на две половинки, очистить внутренние стенки от загрязнений и обработать их грунтовкой (обычно наносится 2–3 слоя). Нюанс. Грунт допускается и не использовать. Но тогда в первые пару недель эксплуатации самодельного бойлера вы будете явственно ощущать запах газа, идущего от горячей воды.

В подготовленном описанным способом баллоне мы сделаем четыре отверстия. Через один будет выходить нагретая вода, второй нужен для подачи холодной жидкости. Еще два отверстия позволят соединить теплоноситель и змеевик. Затем следует позаботиться о качественной теплоизоляции бака. Самодельный бойлер необходимо утеплять максимально тщательно. Если данное условие не выполнить, показатель полезного действия устройства значительно снизится. Вода в теплом состоянии в нем будет поддерживаться совсем недолго.

Теплозащиту емкости рекомендуется производить до сборки агрегата. Это удобнее, проще и надежнее. Функцию утеплителя может выполнять практически любой теплоизолятор. Некоторые мастера используют стекловату. На корпус баллона ее крепят проволокой или клеящим составом. При желании сначала можно приклеить вату, а потом дополнительно зафиксировать ее проволочной стяжкой. Еще лучше использовать для утепления монтажную пену. Работа с ней требует минимальных трудовых затрат. А результат получается отличный.

5

Изготавливаем змеевик и собираем прибор – проблем не будет!

Спиралевидный элемент для бойлера делаем из пластиковой либо металлической трубы. Ее диаметр должен быть небольшим – в пределах 0,8–2 см. Трубу наматываем на большее по сечению оцилиндрованное бревно, металлическое трубное изделие либо на любую другую прочную оправку цилиндрической формы. Следим за тем, чтобы витки спирали не соприкасались друг с другом. В этом случае мы обеспечим максимальный контакт нагреваемой воды и греющей поверхности.

Изготавливаем змеевик для водонагревателя

Число витков и длина змеевика определяются, исходя из вместимости бака. Для бойлера, изготавливаемого из 200-литрового баллона, протяженность спирали составляет около 15 м. Требуемое количество витков – 12 (при дистанции между ними около 7 см). Змеевик не следует наматывать на оправку чересчур плотно. Каждый год его придется в обязательном порядке демонтировать и очищать от скопившихся отложений. Если спираль намотать слишком сильно, снять ее будет проблематично.

Теперь собираем наш водонагреватель:

1. 1. Устанавливаем змеевик вдоль стен либо в центре емкости.
2. 2. Припаиваем патрубки к выходной и входной трубе.
3. 3. Привариваем к корпусу устройства ушки – крепежные элементы, сделанные из металлического уголка, когда бойлер планируется повесить на стене. Если нагреватель устанавливается вертикально на пол, к его днищу нужно приварить ножки. Они обеспечат устойчивость агрегата.
4. 4. На концах спирального элемента нарезаем резьбу, навинчиваем на нее контргайку. Затем выводим змеевик за пределы бака, натягиваем на его окончания прокладки из резины, а на них – муфты с резьбой. Подключаем змеевик к контуру системы отопления.
5. 5. Подсоединяем устройство к входной и выходной трубе.

Финал работ – обустройство разводки труб в разные помещения (санузел, кухня). Совет. Если разводка не планируется, на кран с горячей водой устанавливаем вентиль. Проверяем все соединения на герметичность и начинаем пользоваться самодельным водонагревателем.

Как сделать бойлер косвенного нагрева своими руками

Здесь вы узнаете:

Бойлеры косвенного нагрева получили широкое распространение за счет своей простоты, эффективности и экономичности. В холодное время года они питаются от отопительных систем, а весной и летом нагрев выполняет ТЭН. Многие люди конструируют подобные бойлеры самостоятельно. Вы спросите – а как сделать бойлер косвенного нагрева своими руками? Отвечаем – если вы поймете принцип работы бойлера, то вы сможете собрать его самостоятельно, используя подручные материалы и инструменты.

Принцип работы накопительного водонагревателя косвенного нагрева

Классический накопительный электроводонагреватель нагревает воду за счет встроенного ТЭНа, обеспечивая хранение воды в баке с теплоизоляцией. Так как нагреватель работает в круглосуточном режиме, то включаясь, то отключаясь, расходы на электроэнергию получаются достаточно высокими. Что касается бойлеров косвенного нагрева, то внутри них располагаются большие змеевики, подключающиеся к отопительной системе. Нагретый теплоноситель, протекая через змеевик, обеспечивает быструю подготовку горячей воды.

Бойлер косвенного нагрева нагревает воду за счет змеевика, по которому течет горячая вода из котла.

В холодное время в домах и квартирах всегда работает отопление, поэтому выделяемое им тепло можно расходовать на подогрев воды – расходы на газ всегда меньше, чем на электроэнергию. Получается, что использование бойлера косвенного нагрева приведет к экономии при оплате счетов за электричество. В теплой время нагрев ведется с помощью электричества – тут уже ничего не поделаешь. Но в целом годовая экономия получается ощутимой.

Для того чтобы экономия была еще более ощутимой, следует собрать водонагреватель косвенного нагрева своими руками. Нам понадобятся:

• Стальная емкость подходящего объема;
• Медная трубка для изготовления змеевика;
• Электрический ТЭН;
• Сварочный аппарат;
• Штуцеры с резьбовыми креплениями;
• Фитинги с резьбой;
• Клапан обратного хода;
• Кран на трубу подачи воды;
• Кран на трубу подачи теплоносителя;
• Трубы для подключения к водопроводу и отопительной системе;
• Теплоизоляция.

Найти все это не составит особого труда. Емкость у нас будет осуществлять хранение воды, а змеевик – нагревать эту воду. В теплое время года, когда отопление будет выключенным, в работу включится ТЭН.

Собирая водонагреватель косвенного нагрева своими руками, выбирайте надежные и долговечные материалы. В частности, это касается бака – от его стойкости зависит срок службы всей системы.

Подготовка бака

Чертежи для сборки бойлера косвенного нагрева своими руками вы найдете на нашем сайте. Нужно отметить, что с процедурой сборки можно обойтись и без каких-либо чертежей, так как особенная точность здесь не нужна. Работы осуществляются в несколько этапов:

Бак для водонагревателя косвенного нагрева можно сделать из газового баллона, но для этого вам понадобится сварочный аппарат.

• Подготовка емкости;
• Изготовление змеевика;
• Установка змеевика и ТЭНа;
• Создание теплоизоляции.

Процесс подготовки емкости предельно прост. Если есть необходимость, ее нужно отмыть от загрязнений и покрыть грунтовкой. Посчастливилось найти бак из нержавеющей стали? Тогда можно обойтись простой мойкой – нужно, чтобы внутренняя поверхность была чистой, иначе у воды может появиться неприятный запах. Далее нужно продумать герметичную крышку, так как вся наша конструкция будет находиться под давлением. Для герметизации можно использовать резиновую прокладку, на которой будет лежать сама крышка.

Обеспечьте качественный прижим крышки к самому баку. Например, это можно сделать с помощью замков, купленных в хозяйственном магазине. Только в этом случае конструкция получится максимально герметичной.

Для подключения подающих и отводящих труб, а также для подключения к отопительной системе, мы рекомендуем воспользоваться штуцерами с резьбовыми соединениями, которые ввариваются в стенки бака. Они помогут обеспечить достаточный уровень герметичности. Обратите внимание на размещение штуцеров:

• Штуцер для подвода холодной воды должен находиться снизу;
• Штуцер для отвода горячей воды располагается сверху, так как горячая вода всегда поднимается вверх;
• Штуцеры для подключения змеевика могут находиться где угодно.

Также нужно помнить о том, что впоследствии в самодельный бойлер косвенного нагрева нужно встроить ТЭН.

Монтаж змеевика и ТЭНа

Далее приступаем к изготовлению змеевика – мы рекомендуем выбрать медную трубку, так как медь легко гнется и неплохо противостоит коррозии. Рекомендуемый диаметр трубки – 10-20 мм. Для расчета длины будем использовать специальную формулу l=P/π*d*Δt, где l – это длина трубки, P – тепловая мощность змеевика, d – диаметр трубки в метрах, Δt – разность температур. Тепловая мощность должна составлять 1,5 кВт на 10 литров воды. Разница температур высчитывается путем вычитания температуры подающейся воды из температуры теплоносителя.

Попробуем посчитать на примере, в котором у нас будет медная трубка диаметром 0,01 м и бак на 100 литров. Требуемая тепловая мощность змеевика составляет 15 кВт, температура воды на входе +10 градусов, температура теплоносителя +90 градусов. Воспользовавшись вышеуказанной формулой мы узнаем, что длина змеевика должна составляет примерно 6 метров.

Обмотайте медную трубку вокруг пластиковой трубы. От количества витков получившейся спирали будет зависеть скорость нагрева воды в баке.

Для изготовления змеевика наматываем медную трубку на какое-либо основание, например, на пластиковую канализационную трубу. Намотка с усилием не нужна, иначе снять змеевик с основания будет проблематично. В заключение припаиваем к змеевику фитинги – с их помощью подключаемся в штуцерам внутри бака. На этом работа со змеевиком завершена, а нам остается лишь установить в нижней части нашего самодельного бойлера ТЭН, врезав его удобным способом.

Комбинированные водонагреватели косвенного нагрева устроены так, что ТЭНы располагаются в нижней части, откуда нагретая вода сможет подниматься вверх, понемногу перемешиваясь. Что касается змеевика, то его желательно немного развернуть и установить так, чтобы вода грелась по всему объему – так будет обеспечен более быстрый нагрев.

Создание теплоизоляции и подключение бойлера

Чем тщательнее вы подойдете к вопросу утепления вашего водонагревателя, тем больше денег вы сможете сэкономить.

Наш бойлер практически готов, осталось лишь приделать крышку и создать теплоизоляцию. Про крышку мы уже разговаривали, а что касается теплоизоляции, то здесь подойдет любой утеплитель, который можно приобрести в специализированных магазинах. Некоторые используются в качестве дополнительного утепления монтажную пену. После того как с теплоизоляцией будет покончено, подключаем бойлер к отопительной системе и водопроводу.

Не забудьте подключить ТЭН, хотя в зимнее время он и не нужен – для этого используется электрический кабель подходящего сечения. В кабель желательно встроить УЗО. Также не нужно забывать про краны, с помощью которых вы сможете перекрыть подачу воды и теплоносителя.

Если есть необходимость, вы можете встроить в изготовленный своими руками бойлер косвенного нагрева термометр, который будет показывать температуру нагрева воды. В процессе тестирования системы внимательно оцените герметичность – протечки не допускаются.

Бойлер косвенного нагрева, сделанный своими руками: принцип работы, порядок изготовления

Бойлеры косвенного нагрева являются замечательными устройствами, способными обеспечить частный дом или дачу горячей водой в неограниченном количестве. Если сравнивать их с проточными нагревателями, то процесс нагревания воды у таких бойлеров обходится гораздо дешевле. Однако, если для этих целей использовать промышленные образцы, то приобретение их будет стоить очень дорого. Поэтому многие домовладельцы для экономии своих финансов предпочитают самостоятельно делать бойлеры косвенного нагрева и успешно с этим справляются. Так как сделать бойлер своими руками?

Принцип работы бойлера косвенного нагрева своими руками

Для понимания того, как работает бойлер косвенного нагрева, следует разобраться в его устройстве. Он представляет собой бак с установленными в него трубами. По ним происходит циркуляция теплоносителя. Поступая в бак, холодная вода начинает постепенно нагреваться до нужной температуры, после чего ее используют для хозяйственных нужд.

В домах с установленными газовыми колонками и электрическими проточными нагревателями часто возникают проблемы с их эксплуатацией. После открытия воды требуется определенное количество времени для того, чтобы она прогрелась до необходимой температуры. Бывают и такие ситуации, что температура воды в душевой может резко понизиться, так как в это время на кухне открыли кран. Если такое произойдет с бойлером косвенного нагрева, то никаких проблем не возникнет, так как вода долго держит необходимую температуру.

Существует несколько типов устройства бойлера косвенного нагрева, изготовленного своими руками:

• Самым популярным типом является змеевик, изготовленный из металлической трубы. Его опускают в бак, после чего по нему пускают теплоноситель. В бак наливают холодную воду, которая начинает нагреваться от взаимодействия со змеевиком.
• Для удобства трубы с теплоносителем можно разместить вдоль стен бака, а не в его центре.
• Можно вообще обойтись без труб, а можно использовать два бака различного диаметра. Их следует вставить одну в другую, при этом в меньший бак поступает вода, где она начинает нагреваться, а циркуляция теплоносителя осуществляется в промежутке между стенками емкости.

Как сделать бойлер косвенного нагрева своими руками: порядок изготовления

Чтобы сделать бойлер для нагрева воды своими руками, необходимо будет произвести следующие работы:

• приготовить бак;
• произвести работы, связанные с теплоизоляцией;
• изготовить змеевик;
• собрать конструкцию;
• выполнить подключение змеевика к системе отопления дома;
• осуществить подключение подачи холодной воды;
• изготовить кран или разводку для горячей воды.

Следует более подробно рассмотреть каждый этап изготовления бойлера своими руками.

Подготовка бака и выполнение теплоизоляции

Бак, предназначенный для горячей воды, должен быть сделан из таких материалов, как пластик, эмалированный металл, нержавейка и т. п. Одним словом, бак должен быть устойчивым к образованию коррозии, быть чистым и иметь соответствующие размеры. Работа с емкостью из металла обязательно должна проводиться с помощью сварочного аппарата. Если бак покрыт эмалью или слоем стеклокерамики, то в скором времени может возникнуть коррозия и уже через год его необходимо будет заменить. Более долговечной и надежной считается емкость из нержавеющей стали.

Вполне приемлемым вариантом для изготовления нагревательного прибора является газовый баллон. Это может быть как новая емкость, так и бывшая в употреблении. Баллон разрезают пополам, хорошенько зачищают и прогрунтовывают его внутренние стенки. Без проведения такой процедуры поступающая из бойлера вода будет несколько недель пахнуть пропаном.

После этого в емкости делают отверстия, необходимые для подачи холодной воды, для вывода горячей воды и еще два, которые будут нужны для змеевика с теплоносителем.

Так как летом оборудование для отопления не используется, то потребуются альтернативные источники обогрева теплоносителя. В некоторых случаях для решения этого вопроса применяют установленные на крыше солнечные панели. Более экономным вариантом считается монтаж электрического ТЭНа.

Для уменьшения естественных потерь тепла бойлер снаружи прокладывают слоем качественной теплоизоляции. Такие работы лучше всего проводить до того, как конструкция будет собрана. Утеплителем может выступать любой материал, вплоть до монтажной ленты. Чтобы закрепить утеплитель, используют клей, проволочную стяжку или другой способ. Главное, чтобы вся поверхность бойлера была утеплена, потому что качественная теплоизоляция повышает КПД работы устройства.

Изготовление змеевика

Это устройство изготавливается из пластиковой или металлической трубы, имеющей небольшой диаметр. Ее осторожно наматывают на цилиндрическую оправку, которая, в свою очередь, может быть представлена довольно прочной трубой большого диаметра, оцилиндрованным бревном и т. п.

От размеров и конфигурации бака зависит диаметр змеевика и количество его витков. Если площадь змеевика, с которой взаимодействует вода, достаточно большая, то это способствует тому, что она прогреется гораздо быстрее до нужной температуры. Не стоит слишком интенсивно наматывать трубу на оправку, иначе слишком плотное прилегание приведет к тому, что змеевик потом будет снять очень трудно.

Монтаж конструкции

Как только будут сделаны все составные части бойлера своими руками, приступают к его монтажу:

• Сначала внутри бака начинают монтировать змеевик, располагая его вдоль стенок или по центру. Затем к его выходной и входной трубе припаивают патрубки.
• Если бойлер располагается вертикально, то ко дну приваривают опоры, если он навесной – то петли «ушки».
• После этого устанавливают ТЭН, а бойлер плотно закрывают крышкой.
• Затем подключают змеевик к контуру системы отопления.
• Подсоединяют входные и выходные трубы, предназначенные для воды.
• Осуществляют разводку трубы в кухню или в ванную в точке водоразбора.

Устройство готово к эксплуатации.

Плюсы и минусы бойлера

К достоинствам такого устройства относят следующие моменты:

• подключение осуществляется к центральной отопительной системе;
• бойлер можно устанавливать рядом с котлом отопления;
• небольшие затраты на монтаж контура;
• расход энергоресурсов сокращается в несколько раз;
• обеспечение водой нужной температуры.

Недостатки устройства такие:

• чтобы установить бойлер, часто требуется отдельное помещение;
• чтобы большой объем воды нагрелся, необходимо ждать довольно долго, а обогреваться помещение при этом будет не слишком интенсивно;
• на змеевике быстро откладываются различные отложения, поэтому его необходимо очищать раз в год.

Заключение

Чтобы самодельный бойлер косвенного нагрева прослужил как можно дольше, необходимо правильно подобрать материал и тщательно продумать подход к его изготовлению. Необходимо реально оценить свои возможности и силы и, в случае уверенности в этом, следует приступать к такой работе.

Оцените статью: Поделитесь с друзьями!

Водонагреватели косвенного нагрева — все, что вам нужно знать

Фото: supplyhouse.com

Поскольку они, как правило, находятся вне поля зрения — например, в подвале или в заднем туалете — водонагреватели в значительной степени не имеют значения для многих домовладельцев. Большинство просто считают само собой разумеющимся, что всякий раз, когда они включают душ или запускают посудомоечную машину, горячая вода будет готова и ждет. Но нравится вам это или нет, но когда существующий водонагреватель выходит из строя, даже самые не вовлеченные домовладельцы должны избавиться от своей инерции и ознакомиться с ландшафтом продукции.Хорошая новость заключается в том, что производители конкурируют за создание еще более эффективных решений, и теперь эта категория может похвастаться более разнообразным набором опций, чем когда-либо прежде. Плохая новость заключается в том, что без консультации с подрядчиком может быть сложно определить, какой из многих типов водонагревателей лучше всего подходит для вашей ситуации. Оценивая альтернативы, не забывайте учитывать один особенно привлекательный вариант, о котором часто забывают.

Водонагреватели косвенного действия не новы — они существуют уже несколько десятилетий.Но сегодня, в связи с растущей заботой об окружающей среде и ростом затрат на энергию, непрямые установки пользуются новой популярностью. Почему? Для некоторых домовладельцев в определенных частях страны косвенное нагревание воды может дать мощный одно-два удара по сокращению потребления энергии и экономии средств. Фактически, согласно Министерству энергетики, в идеальных условиях водонагреватели косвенного действия являются «наименее дорогим средством обеспечения горячей водой» бытовых приборов, на которые вы полагаетесь каждый день, несколько раз в день.Учитывая, что водонагреватели потребляют намного больше энергии, чем думает большинство людей — больше энергии, чем большинство других бытовых приборов вместе взятых — выбор высокоэффективного решения может иметь большое значение для улучшения вашей прибыли, особенно в долгосрочной перспективе.

Фото: supplyhouse.com

Что такое косвенный водонагреватель?

Первое, что нужно знать, это то, что косвенный водонагреватель, по сути, представляет собой немного больше, чем хорошо изолированный резервуар для хранения, в котором находится спиральный теплообменник, хотя менее распространенная версия основана на конструкции резервуара в резервуаре.Но в любом случае «косвенный» агрегат не производит собственного тепла; вместо этого он полагается на котел. Как правило, водопроводная труба с замкнутым контуром соединяет бойлер с косвенным водонагревателем, подавая в него нагретую воду. Хотя вода из котла никогда не смешивается с водой в накопительном баке, она циркулирует через змеевики в теплообменнике, которые, в свою очередь, нагревают воду для домашнего использования. По сути, всю работу выполняет котел, а косвенный нагреватель просто способствует передаче тепла.

Когда следует использовать косвенный водонагреватель

Если в вашем доме еще нет бойлера, вы можете прекратить читать прямо сейчас. По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com, «косвенные водонагреватели имеют смысл только в том случае, если вам нужен бойлер для отопления помещений». В связи с преобладанием на рынке оборудования HVAC с принудительной подачей воздуха котлы встречаются все реже. Если, однако, ваш дом входит в число немногих, где есть водяной плинтус, радиатор или внутрипольное лучистое отопление, при установке косвенного блока котел управляет обеими системами, обогревая дом и воду.Даже если ваш котел находится в подвале в течение 15 лет и работает неэффективно по сравнению с современными стандартами, О’Брайан утверждает, что «очевидно, что использование только одного потребляющего электроэнергию основного прибора вместо обычной пары дает значительные преимущества».

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.

+

Летом ситуация несколько усложняется, не в последнюю очередь потому, что домовладельцы не привыкли к тому, что котел работает, когда дом не нужно отапливать. Но в доме с косвенным водонагревателем бойлер все равно должен периодически включаться, чтобы удовлетворить потребность семьи в горячей воде.

Водонагреватели косвенного действия и водонагреватели без резервуара

Водонагреватели косвенного действия — не единственный тип водонагревателей, предназначенный для работы по требованию. Другой тип водонагревателей — водонагреватели без резервуаров, как их обычно называют, — делают то же самое. Ключевое отличие состоит в том, что эффективность косвенного водонагревателя равна эффективности бойлера, а котлы обычно превосходят большинство водонагревателей.Если у вас есть совершенно новый высокопроизводительный котел, способный обеспечить КПД 96 процентов, вам будет намного лучше, чем с безбактовым агрегатом с КПД 80 процентов или обычным агрегатом с КПД 60 или более процентов. 70 процентов диапазона.

Установка косвенного водонагревателя

Если вы заинтересованы в установке косвенного водонагревателя в своем доме, О’Брайан настоятельно рекомендует обсудить ваши планы с подрядчиком. По крайней мере, говорит О’Брайан, «наймите профессионала для установки.«Части работы удобны для самостоятельной работы, но правильный выбор размера водонагревателя косвенного нагрева требует выполнения ряда сложных расчетов, которые лучше всего оставить в руках обученного и опытного установщика. Конечно, наем подрядчика не из дешевых, и покупка косвенного водонагревателя тоже не из дешевых. Но хотя первоначальные затраты могут быть значительными, водонагреватели косвенного нагрева обычно не нуждаются в дорогостоящем обслуживании или ремонте. Кроме того, с небольшим количеством движущихся частей и подключений к электросети и без воздействия горения водонагреватели косвенного нагрева часто служат намного дольше, чем другие типы.Многие производители даже предоставляют пожизненную гарантию.

Если вам нужно заменить неисправный водонагреватель или просто обновить его, О’Брайан заключает: «Если у вас есть бойлер или вы планируете его установить, непрямое устройство станет очевидным выбором» из-за надежности и стоимости. -эффективное водяное отопление. Если вы устали опасаться прихода счетов за коммунальные услуги, сделайте следующий шаг к исследованию того, подойдет ли косвенный водонагреватель для ваших нужд, вашего бюджета и вашего дома. Не знаете с чего начать? Вы можете начать с посещения SupplyHouse.com прямо сейчас, чтобы изучить широкий выбор водонагревателей косвенного нагрева и аксессуаров от крупнейших производителей в этой категории, включая Buderus, Amtrol, Bradford White и Weil-McLain. Не волнуйтесь: если у вас возникнут какие-либо вопросы, специалисты по обслуживанию клиентов всегда готовы помочь.

Фото: istockphoto.com

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную смету для вашего проекта без каких-либо обязательств.

+

Котел горячей воды своими руками.Бойлер косвенного нагрева своими руками

С проблемой отсутствия горячей воды сталкиваются даже жильцы многоквартирных домов, оборудованных централизованной системой горячего водоснабжения.

Если владельцы частных домов не позаботились об установке двухконтурного котла, обеспечивающего дачу теплом и горячей водой, то они начинают искать способ получить достаточно нагретой воды для хозяйственных нужд.

Даже в идеале, когда дом газифицирован, установка газового водонагревателя не всегда полностью решает проблему получения горячей воды в достаточном количестве.

Для того, чтобы в кране появилась горячая вода, требуется некоторое время, а при использовании душа температура воды может резко упасть, если они начнут пользоваться краном на кухне. Эти недостатки всегда присущи проточным водонагревателям, где вода нагревается с помощью газа или электричества.

При использовании бойлера косвенного нагрева таких проблем не возникает, так как их прибор позволяет поддерживать постоянную температуру воды .

Если посчитать стоимость получения горячей воды проточными водонагревателями и сравнить ее со стоимостью нагрева воды бойлерами косвенного нагрева, то очевидно, что эксплуатация последних обходится потребителям значительно дешевле.

но покупка такого промышленного водонагревателя обойдется в немалую сумму … Обычно необходимый объем конструкции рассчитывается исходя из количества проживающих в доме людей. Одному человеку потребуется не менее 50 литров горячей воды в сутки.

Для семьи из четырех человек необходимо приобрести бойлер косвенного нагрева минимальным объемом 200 литров. В зависимости от производителя покупка такой модели обойдется хозяевам дома в 35-45 тысяч рублей .
Поскольку конструкция не слишком сложна, многие домовладельцы изготавливают устройство самостоятельно.

Принцип работы бойлера косвенного нагрева

Прежде чем браться за изготовление такого нагревательного прибора, следует разобраться, как он работает, а для этого изучить его устройство. Бойлер косвенного нагрева представляет собой обычный бак с трубами внутри. По ним циркулирует охлаждающая жидкость.

Система отопления может быть источником тепла. Вода подается внутрь бака, постепенно нагреваясь до температуры, определяемой параметрами теплоносителя. Поскольку вода для хозяйственных нужд забирается из верхней части емкости, ее температура остается стабильной, удобно использовать подогретую воду.

Таким образом, можно в частном доме, где есть система отопления, работающая на любом виде топлива, обеспечить достаточное количество горячей воды. Бойлер косвенного нагрева можно использовать и в многоэтажных домах, подключив его к системе отопления.

Правда, он будет работать только в отопительный сезон. Для того, чтобы устройство можно было использовать при отсутствии нагрева, в конструкцию добавляется ТЭН, включающий его в сеть по мере необходимости.

Виды самодельных бойлеров косвенного нагрева

В наиболее популярном варианте конструкции прохождения теплоносителя змеевик из металлической трубы … Змеевик помещается в емкость, емкость заполняется водой, а затем теплоноситель пропускается.

При контакте со змеевиком холодная вода в баке нагревается. Если по стенкам бака разместить трубы с теплоносителем, то накопительный котел не будет работать хуже.

Домашние мастера постоянно придумывают новые конструкции устройств.Есть вариант, позволяющий обойтись без патрубков для теплоносителя. В этом случае используются две емкости, имеющие разный диаметр … Они вставляются друг в друга, в меньшую подает холодная вода, а пространство между их стенками отводится теплоносителю.

, но с использованием змеевика дает более быстрый нагрев воды , так как труба такой формы имеет большую длину, и это позволяет более эффективно использовать хладагент. Есть и другие конструкции, но описанные выше проще всего сделать самому.

Материалы и детали, необходимые для изготовления котла

В первую очередь необходимо выбрать емкость для изготовления емкости. Лучший выбор материала — нержавеющая сталь … Можно использовать уже готовую бочку, заказать баллон необходимого размера или приобрести газовый баллон … Он обладает достаточной прочностью, подходящими размерами и формой. Еще одним вариантом изготовления емкости может стать емкость из термостойкого пластика.

Сделайте в резервуаре отверстия нужного размера. Два отверстия необходимы для подключения труб холодной и горячей воды. Один из них делается внизу емкости, а другой — вверху. Еще два отверстия понадобятся для крепления змеевика для прохода теплоносителя.

Для изготовления катушки хорошо подойдет трубка из латуни или меди. Эти материалы хорошо передают тепло, и им легко придать желаемую форму. Также можно использовать пластиковые трубы малого диаметра.

Для изготовления бухты труба необходимой длины наматывается на основу, которой может быть прочная металлическая труба или оцилиндрованное бревно.

Чтобы трубка, предназначенная для змеевика, изгибалась равномерно, без перегибов, ее перед началом работы полностью засыпают песком. Тогда катушка получится правильной формы, одинакового диаметра по всей длине.

Часто начинающие мастера не знают, как правильно рассчитать размеры змеевика. Его параметры зависят от нескольких факторов — следует учитывать объем бака, материал изготовления змеевика и температуру теплоносителя. Считается, что на каждые 10 литров объема воды требуется 1,5 кВт тепловой мощности для нагрева .

На основании объема бака, температуры охлаждающей жидкости и температуры поступающей воды рассчитывается необходимая длина змеевика. Для этого используется специальная формула расчета. Для емкости объемом 200 литров при использовании змеевика диаметром 10 мм ее длина будет около 15 метров.

Еще до установки накопительного котла необходимо определиться, как будет сделана его теплоизоляция.Без него не обойтись, так как естественные тепловые потери велики, а КПД водонагревателя будет слишком низким. Идеальный способ изолировать резервуар — поместить его в подходящую емкость, а затем заполнить пенополиуретаном.

Для сборки котла следует позаботиться о наличии арматуры, гаек, резиновых уплотнителей, шаровых кранов. При изготовлении конструкции из газового баллона требуется сварочное оборудование.

Посмотрите видео, как самому сделать бойлер косвенного нагрева:

Порядок установки

Монтаж бойлера косвенного нагрева, в котором теплоноситель подается через змеевик, начинается с его монтажа. На концах змеевика нарезается резьба, на которую накручивается контргайка, а затем вставляются в подготовленные отверстия бака так, чтобы контргайки имели упор.

Резьбовая часть змеевика должна выходить за поверхность резервуара. На них надеваются резиновые прокладки, а поверх них накручиваются резьбовые муфты. В результате этих манипуляций змеевик надежно фиксируется, при этом появляется возможность подключить его к системе отопления.

Следующий этап работ — подключение бака к холодной воде и слив крана горячей воды в необходимое место.Завершающей частью монтажа станет изоляция водонагревателя, но перед этим следует проверить герметичность всех соединений.

Таким образом, вы сможете обеспечить свой дом достаточным количеством горячей воды с минимальными затратами … Стоимость закупаемых материалов будет стоить ничтожную сумму, особенно если сравнивать с моделями промышленного производства. Цена на заводской котел начинается от 20 тысяч рублей за модель от Drazice OKC.

Видео о том, как правильно подключить бойлер косвенного нагрева своими руками:

Что такое косвенный нагрев и как его сделать самому? Принцип работы такой же, как на тепловых электростанциях (ТЭС).В процессе решения основной проблемы (работа генераторов на паре) появляется «лишняя» тепловая энергия … Ее можно безответственно сбрасывать в атмосферу, либо направлять на организацию отопления микрорайона.

Блок косвенного нагрева работает аналогично. Мы берем источник тепла (который существует независимо от того, нужна ли вам дополнительная выгода), и «берем» от него часть тепловой энергии.

Таким образом, жители коммунальных квартир без горячего водоснабжения получали горячую воду (в основном для мытья посуды, иногда для принятия душа).Для этого в сотрудничестве с соседями был изготовлен самонагревающийся бойлер косвенного нагрева. Решение простое, но для сварки труб требуется как минимум газовая горелка. Либо агрегат изготовлен «левым» способом на основном месте работы (как правило, завод или ремонтная мастерская).

Самый простой теплообменник

Самодельный обогреватель выглядит так:

Кожух большего диаметра приваривается к трубе центрального отопления. Получается герметичный сосуд, внутри которого течет горячий теплоноситель.На противоположных сторонах внешней трубы (по сути, это бойлер) устроены фланцы для подачи (слива) холодной воды … При достаточно горячем теплоносителе вода в бойлере быстро нагревается. После этого можно открыть верхний кран и пользоваться горячей водой до тех пор, пока горячая вода не будет заменена холодной.

Не говоря уже о законности переоборудования коллективной тепловой сети (серьезной ответственности за это вряд ли нет), система работает эффективно. Горячая вода условно бесплатная, за вычетом разовых вложений в материалы и бутылки горячего напитка сварщику.

Если вам понравился проточный водонагреватель своими руками в частном хозяйстве — проблем с условием не будет.

Единственное ограничение — это объем внешнего контейнера. В реальном времени вода не нагревается, в трубе отопления слишком мало тепловой энергии. Поэтому система работает циклично: отопление — использование — обогрев. Чем выше соотношение диаметров (или чем длиннее труба), тем больше подача горячей воды. Соответственно, тем дольше потребуется разогрев.

Еще один серьезный недостаток: летом (при выключенном отоплении) такие обогреватели не работают.

Современный дизайн

Как улучшить теплоотдачу? Правильно, нужно увеличить площадь контакта. Конечно, материал внутренней трубы также важен, медная труба передает тепло намного эффективнее. Но в этой конструкции упор сделан на экономию, поэтому котел косвенного нагрева из стали мы делаем своими руками.

Для улучшения коэффициента теплоотдачи можно применить несколько схем:

1. Мы уже рассматривали классический вариант.
2. П-образная форма при той же габаритной длине почти вдвое увеличивает производительность.
3. Двойная «U» гарантирует двойную эффективность

Важно на стр. 2 и 3:

Термодинамика не является линейной наукой. С увеличением площади обмена в таких несовершенных конструкциях, как котел типа труба в трубе, КПД изменяется дифференцированно.

1. Создание дополнительного объема за счет образования своеобразной «складки» на внешней трубе.Позволяет накапливать больше воды вторичного отопления.
2. Катушка значительно увеличивает длину устройства при сохранении тех же габаритов.
3. Так называемая «турбо» схема. Сложная конструкция первичной трубы (с теплоносителем) увеличивает время прохождения тепла через внешнюю оболочку.

Системы хранения больших объемов

Мы выяснили, в чем заключается главный недостаток водонагревательного элемента «труба в трубе». Косвенный нагрев длится слишком долго.Поскольку увеличить теплопередачу сложно, для нагрева воды можно использовать емкость большего размера. Потом можно «колдовать» над теплообменником. Лучший вариант на иллюстрации: катушка внутри широкого корпуса.

Конструкция представляет собой бак необходимой емкости (50, 100, 200 литров), внутри которого находится змеевик (чем длиннее, тем эффективнее нагрев). Источник тепла не имеет значения: обычно это контур отопления помещения. Вода в санитарном (внутреннем) баке достаточно быстро прогревается.Единственная проблема — неравномерное распределение тепла. На дне емкости остается «холодная» зона. Несмотря на правильный подбор схемы нагретой воды (вход сверху), холодная зона не дает прогреться всему объему.

Тем более, что материалов хватает. Бак подойдет от старой стиральной машины активаторного типа. И медные трубки продаются в любом сантехническом магазине.

Другой вариант: «бак в баке». Если перед вами встал вопрос, как сделать котел своими руками, присмотритесь к этой схеме.

Внутренняя емкость (в которой будет происходить косвенный нагрев) выбирается с гофрированными стенками (желательно). Значит теплопередача большей площади. А вода первичного отопления течет через внешнюю точку. Если вы охладили горшочек с горячим компотом в посуде с холодной водой, принцип работы нагревателя понятен.

Конечно, такую ​​систему сложнее реализовать, но КПД будет выше.

Общие правила изготовления бойлеров косвенного нагрева

• Наличие теплоизоляционной оболочки обязательно.В противном случае нагретая вода будет быстро остывать через внешние стенки. Оптимальный вариант — установить рабочую емкость в бочку большего размера, а щель между стенками задуть строительной пеной.
• Емкость можно обернуть строительными теплоизоляционными материалами, хотя выглядит это не так эстетично (но недорого). Если котел расположен в котельной, можно сэкономить.
• Внутренняя труба (если используется змеевик) должна быть устойчивой к коррозии.После сборки конструкции доступ для обслуживания будет затруднен.
• При использовании электрохимических паров (например, алюминиевый бак + медная труба) соединительные фланцы должны быть изолированы нейтральными прокладками.
• Рекомендуется устроить в стенке внешнего резервуара смотровое окно, через которое будет проводиться очистка или техническое обслуживание.

Доступные материалы

Мы уже говорили о баках из нержавеющей стали от старых стиральных машин.. Однако найти такую ​​заготовку непросто. Списанный донор может стать отличным донором пропанового бака на 100 литров. Давление не держит (поэтому и списали), но резервуаром для воды все равно будет. Разумеется, котел от газового баллона необходимо тщательно очистить (особенно изнутри) и покрасить качественной водостойкой эмалью.

Не требуется для изготовления промышленного оборудования … Достаточно «болгарки» и сварочного аппарата … Отрезается верхняя часть, затем в ней формируется нагревательная арматура.

При свободном доступе к другим материалам можно сделать нагреватель даже из листа нержавеющей стали. Как сделать бойлер косвенного нагрева своими руками, вы можете увидеть на видео (см. Ниже).

Возможно, страдает эстетика, но качество и долговечность изготовленного утеплителя не хуже заводского.

Электрический косвенный нагреватель

Использование нагревательных элементов не относится к косвенным способам нагрева, так как существует прямой контакт воды с первичным источником тепла.Исключение составляет индукционный водонагреватель. Жидкость получает энергию практически, не касаясь внутреннего термоэлемента. Собственно, в дизайне этого совсем нет.

Проточный водонагреватель своими руками изготовлен по принципу индукционной варочной поверхности. Только вместо кастрюли с водой нагревается металлическая труба.

Основное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов.Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом нагревается и металлическая труба, и сама жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели намного безопаснее, чем котлы с традиционным электронагревателем: отсутствует контакт воды с элементом, подключенным к электросети.

Недостаток очевиден: для обогрева необходимо подключение к электросети. То есть вариант косвенного нагрева с помощью дровяного (газового) котла не работает.Помещение должно быть электрифицировано.

Схема устройства и принцип работы

Используя высокочастотный генератор (десятки кГц), индукционная катушка вырабатывает переменный ток … По законам физики в этот момент появляется магнитное поле с постоянно меняющимся вектором. В магнитном поле удара проводника возникают случайные вихревые токи. Молекулы начинают беспорядочно перемещаться, и материал быстро нагревается.

С помощью такого индуктора можно накалить даже раскаленную металлическую заготовку… Так как вода течет по трубе, перегрева нет.

Генератор можно позаимствовать у варочной панели (конечно, индукционный), либо сделать самому.

Еще один вариант пожертвования — инверторный сварочный аппарат.

Хотя, учитывая простоту электрической схемы, многие домашние мастера изготавливают такие генераторы из имеющихся радиоэлементов.

Выход

В зависимости от электроснабжения вашего дома и способа его обогрева вы можете выбрать, разработать и изготовить своими руками любой из перечисленных бойлеров косвенного нагрева.Стоимость «продукции» зависит от наличия материальной и элементной базы.

Похожие видео

Бойлер косвенного нагрева объемом 100 литров в магазине вряд ли найдется дешевле 15000 рублей. А собрать можно самому и не более 3000 рублей, если постараться и поработать … Основная проблема — вварку труб в корпус можно обойти другими техническими средствами ….

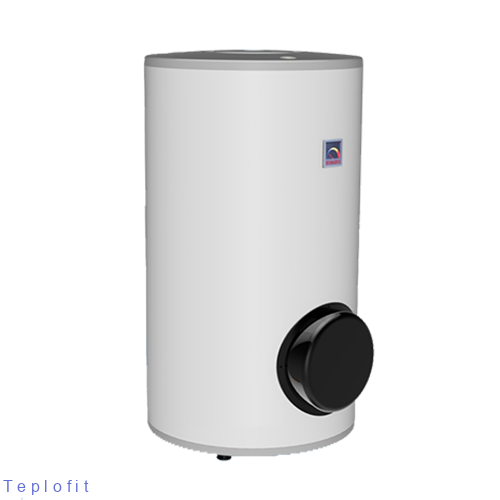

Традиционная конструкция бойлера косвенного нагрева

В простейшем виде конструкция котла включает следующее.

• Бак объемом обычно 100-200 литров, в котором вода нагревается и хранится ее запас.
• Змеевик — теплообменник внутри бака, по которому теплоноситель движется из системы отопления.
• Теплоизолирующая оболочка бака позволяет длительное время хранить объем нагретой воды.
• Манометр, градусник, предохранительный клапан — группа безопасности для системы горячего водоснабжения, устанавливаемая на бак.
• Тэн электрическая, как вариант для летнего нагрева воды, когда котел отопления можно включить, нельзя

Получение горячей воды — принципы

Горячая вода стоит денег и может стоить дорого, если для ее приготовления используется электричество.Самая дешевая вода получится, если отапливать отоплением, которое чаще всего работает на природном газе, угле или дровах — не более 1 руб / кВт. К тому же мощность нагрева позволяет получить много воды и достаточно быстро ее нагреть.

Бойлер косвенного нагрева объемом 150 — 200 литров с мощностью передачи тепла от змеевика теплообменника 20 кВт (и соответствующей мощностью бойлера) позволяет заполнить большую джакузи горячей водой в течение разумного времени, а затем добавить еще . … В принципе, для обычного домашнего использования достаточно 100 литров объема, но опять же, с теплообменником внутри, не слабее 15 кВт.

Как котел нагревает котел

Автоматические котлы получают информацию от датчика температуры ГВС и самостоятельно переключают свою работу на патрубок подключения котла при его остывании.

Например, одноконтурные газовые котлы часто оснащаются дополнительным отводом горячей воды к котлу ГВС. И схема переключения (на основе трехходового клапана) уже внутри них.Также и с электрическим, и с бункерно-твердотопливным. Но при необходимости такую ​​схему можно собрать рядом с котлом, в этом нет ничего сложного, информация есть на соседних страницах.

Если такую ​​опцию сделать нельзя, или котел не автоматизирован, то придется вручную регулировать подачу теплоносителя в котел, типа «вкл-выкл» или «приоткрытый», что не сложно создать на основа регулирующего клапана.

Что нужно для изготовления бойлера на горячую воду

Трудности создания котла своими руками

Собственно сборка котла в домашних условиях осуществляется с учетом квалификации сварщика и слесаря. В стволе необходимо вырезать отверстия диаметром 21 мм:

• Пара для подключения катушек.
• Еще два отверстия под приварку труб горячего водоснабжения и забора.
• Отверстие для подключения предохранителей
• Под электронагреватель большого диаметра.

К корпусу ствола необходимо приварить электросваркой.

• Равномерно приварить все эти трубки в отверстия, ошпарить, чтобы не было протечек.
• Приварные ножки, возможно, с плоским дном, для установки на полистирол, возможно, кронштейны для подвешивания на анкеры к твердой стене.
• Приварите крышку, возможно, ушки, для установки крышки с болтовым уплотнением.

Как еще можно заклеить выход труб из котла

Есть еще пара способов герметизировать трубы в корпусе котла, не прибегая к сварке.

• Используйте эпоксидный раствор с ветошью.Соединяемые детали тщательно обезжиривают, смазывают клеем, не касаясь руками. После этого из повязки на клее медленно изготавливают железу. Обычно при ежедневном отверждении происходит герметичное соединение. Но это ненадежно.
• Используйте герметичные кабельные вводы. В специальном магазине электротоваров несложно подобрать кабельный ввод-ввод по диаметру, рассчитанный на работу под водой до определенного давления — от 4 атм. Затяжка резьбы гарантирует герметичность и отсутствие протечек, но этот метод более дорогой.

В этом случае оставшийся вопрос с приваркой крышки решить не так уж и сложно …

Что нельзя забывать в системе горячего водоснабжения

• Система ГВС, как изолированный контур отопления, снабжена расширительным баком. Выбран специально «для питьевой воды», для ГВС. Устройство делает систему более безопасной, обеспечивает комфортную работу — постоянное давление в системе поддерживается на уровне 1,5 — 2,5 атм.
• Рационально выполнить схему горячего водоснабжения с постоянной циркуляцией жидкости по кольцевому трубопроводу. Дальше реализуется принцип — открываешь кран и сразу течет горячая вода. Подобные схемы и инструкции можно найти на этом ресурсе.

Ситуации, в которых не обойтись без дополнительного водонагревателя, довольно распространены — это может быть частный дом или дачный дом, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, где его часто отключают. Если вы устали бегать с ведрами и кастрюлями из кухни в ванную комнату, а денег на покупку бойлера в магазине не хватает, можно попробовать сделать бойлер косвенного нагрева самостоятельно.Поверьте, это не такая уж невыполнимая задача!

Такой котел бывает двух типов — отопительный теплоносителем из системы отопления и дровяной.

Эта опция идеальна для многоквартирного дома, но вы можете использовать ее без дополнительных затрат только в отопительный сезон … На период, когда центральное отопление отключено, в нем может быть установлен электрический нагревательный элемент. В этом случае за электроэнергию придется платить больше, но при необходимости можно включить отопление.

Такая же система может быть устроена в частном доме, если в нем установлена ​​система отопления от котла.

Конструкция и материалы

Котел данного типа состоит из емкости любого объема. Лучше сделать его из нержавеющего материала, так он прослужит дольше, а нагретая вода всегда будет чистой. Для емкости котла обычно используют бочку, новый газовый баллон или делают баллон на заказ.

• В середине бака установлена ​​труба, скрученная в виде змеевика, по которой будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь — металлы с хорошей теплоотдачей.Однако, как вариант, можно выбрать для этой цели и металлопластиковую трубу небольшого диаметра.
• Чтобы сделать аккуратную катушку, длинную трубу (около 15 метров) наматывают на другую трубу большего диаметра, на ровное деревянное бревно или на другой подходящий цилиндрический предмет.

• Количество витков на змеевике зависит от формы и высоты бака, но чем длиннее трубка, скрученная в змеевик, тем быстрее можно будет получить нагретую воду.
• Концы трубы выведены из резервуара в разные места… Сверху емкости ставится патрубок, в который будет поступать теплоноситель от системы отопления. Пройдя змеевик, он вернется в отопительный контур по другой трубе, расположенной на дне емкости.
• В баке предусмотрено два отверстия: для наполнения холодной водой и для забора нагретой. Первый устраивается снизу емкости, а второй сверху, откуда горячая вода разбавляется до нужных точек: душа или смеситель для кухни.

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другой вариант — котел того же типа, но без змеевика. Понадобится две емкости — большая и компактная. Посередине большого бака устанавливается небольшой бак, он будет выполнять роль теплообменника. Хладагент не будет циркулировать по трубкам — он проходит через внутреннюю компактную емкость. Принципы работы и проводки труб для циркуляции нагретой воды идентичны первому варианту.

Надо сказать, что принцип устройства такого устройства довольно прост, поэтому, опираясь на него, можно придумать собственную конструкцию косвенного водонагревателя.

При желании котел можно оснастить ТЭНом.

В этих вариантах котла также можно использовать ТЭН, который встраивается в бак снизу. Поэтому лучше, если котел будет висеть на стене с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры.Нагревательный элемент, по сути, тот же котел, только нужно правильно подобрать его мощность — она ​​будет зависеть от объема котла. ТЭН можно приобрести в специализированном магазине.

Инструкции по сборке и подключению своими руками

Сборка котла происходит после подготовки всех компонентов.

В баке просверливаются отверстия: для крана заправки воды, входа и выхода теплоносителя. Если решено установить ТЭН, то под него также устраивают отверстие снизу.

• Далее в емкость устанавливают змеевик, а трубки вводят в отверстия с помощью специальных переходников, которые желательно вваривать в корпус котла. Возможны и другие варианты, но главное, чтобы отверстия были герметичны.
• К днищу привариваются ножки (если есть).
• ТЭН установлен, если это было запланировано.
• Затем змеевик подключается к контуру системы отопления, согласно схеме.
• Соединяют патрубок для забора холодной воды и кран для забора нагретой воды.Можно сразу делать разводку к точкам водозабора — на кухню и в ванную.

Теплоизоляция

Чтобы вода в течение длительного времени оставалась теплой, необходимо произвести теплоизоляцию емкости. Для нее используйте фольгированную минеральную вату или пенополиуритан … Корпус котла должен быть полностью одет в теплоизоляционный материал — от этого напрямую будет зависеть КПД изделия. Чтобы утеплитель выглядел аккуратно, поверх него можно положить тонкий кожух. листовой металл (например, оцинкованный) — получается нечто подобное сэндвич-трубе… Наглядный пример — на первой картинке статьи.

Принцип работы дровяного котла

Другой тип водонагревателя косвенного нагрева — это титановый дровяной котел, который потребует затрат только на создание запаса твердого топлива. Такой котел имеет самоварную конструкцию и работает автономно от всех источников питания, поэтому идеально подходит для устройства в частном доме.

Чтобы соорудить такое устройство своими руками, необходимо предварительно устроить печь, которая будет нагревать воду внутри емкости.Такой котел может иметь резервуар круглой или квадратной формы, и его можно устанавливать как на небольшую каменную печь, так и на печку печную, сваренную из куска металлической трубы достаточно большого диаметра.

• Второй вариант более сложный из-за того, что вам придется вырезать в этих местах отрезки металла из трубы для установки дверок топки и воздуходувки. Кроме того, при помощи сварки внутри трубы необходимо укрепить кронштейны для укладки решетки.Низ и верх печи свариваются прочными листами металла. Сверху устроено круглое отверстие, в него вварен дымоход, который будет проходить прямо через емкость с водой и нагревать ее до нужной температуры.

Емкость также должна быть приварена к крышке духовки.

• Если печь решено строить из кирпича, бак котла может быть как круглым, так и квадратным. Сверху печь накрывают металлической панелью, в которую также приварен дымоход. Далее емкость без дна (емкость для воды) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя резервуар с водой, выводится на улицу.

В бак следует приварить два или три патрубка с вентилями: для подачи воды, для выхода в смеситель и в душ.

Вода может поступать в котел как из водопровода, так и наполняться вручную. Кроме того, над котлом может быть установлен накопительный бак для воды, из которого вода также может поступать в отопительный бак.

Если такой водонагреватель установлен в ванной, то он будет не только обеспечивать горячую воду, но и обогревать помещение.

Каждый, кто использовал газовые водонагреватели или проточные водонагреватели, работающие от сети, знакомы с ситуацией, когда при открытии крана необходимо некоторое время подождать, пока потечет горячая вода. При установке водонагревателя косвенного нагрева этот фактор полностью исключается — открыв кран, можно сразу получить нагретую воду.

По сравнению с водонагревателями, работающими на газе или электричестве, этот тип котла поможет снизить затраты на электроэнергию.

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и дальше остается только установить его в заранее подготовленном месте.Однако его стоимость довольно высока и если у вас есть навыки работы с инструментами, необходимыми для его изготовления, то, приобретя необходимый материал, вы сможете все сделать самостоятельно, сэкономив при этом приличную сумму денег и повысив самооценку!) )

Во многих частных домах нет оборудования для горячего водоснабжения, и жители испытывают в связи с этим большие проблемы. Бытовые нужды всегда решаются с помощью горячей воды, и получить ее становится довольно хлопотно. Однако есть несколько выходов из этой ситуации: газовый водонагреватель, двухконтурный котел, водонагреватель электрический, — покупка и установка которых требует значительных финансовых вложений. .. Но есть альтернативный способ изготовления и монтажа системы горячего водоснабжения — самодельный бойлер косвенного нагрева. Его преимущество заключается в экономном горячее водоснабжение жилых помещений с минимальными вложениями.

С чего начать

Котел — это система, которая нагревает воду для обеспечения помещения теплом и горячей водой. Соответственно, бойлер косвенного нагрева — это накопительное устройство для водонагревателя, не требующее дополнительных источников энергии для воспроизведения подачи горячей воды.

Любая конструкция водонагревателя состоит из емкости достаточного объема и расположенного внутри нее нагревательного элемента, отвечающего за подачу тепла. В процессе повышения температуры нагревательного элемента вода, наполняющая емкость, нагревается до необходимого уровня. Считается более предпочтительным подключить котел параллельно к системе отопления дома.

Выбирая емкость для создания самодельного водонагревателя, следует учитывать склонность используемого материала к коррозии. В качестве подходящего варианта можно использовать алюминиевый сплав, пластик или нержавеющую сталь, а также просто емкость из стали, прошедшую предварительную внешнюю обработку необходимыми средствами защиты от разрушительного воздействия влаги.

Емкость оснащена двумя отверстиями: одно в верхней части корпуса — для выдачи горячей воды, другое — снизу — для протекания холодной воды. Шаровые краны встроены в каждый из этих портов, чтобы обеспечить простоту использования.

Серпантин своими руками

Важной составляющей котла является наличие змеевика для движения теплоносителя первого контура.В качестве материала может использоваться труба из металла или металлопластика небольшого диаметра. Определение диаметра змеевика зависит от предпочтения производителя, главное условие — только максимальный контакт с водой.

Для удобства создания мотка катушки из трубки можно использовать любую трубу или бревно подходящего по диаметру, цилиндрической формы … Один конец трубки необходимо закрепить на стержне и плавно вращать, контролируя плотность. и свободу поворотов, так что получившуюся спираль можно снять со стержня.

Поскольку при повышении температуры горячая вода поднимается, кран ее подачи монтируется в верхней части бака.

Стоит отметить тот факт, что змеевик имеет тенденцию к образованию накипи из-за отложения солей металлов, содержащихся в воде … Следовательно, эта система требует периодической очистки не реже двух раз в год.

Выполнение теплоизоляции

Теплоизоляция в конструкции котла необходима для увеличения удержания тепла. Для этого может служить любой материал для теплоизоляции, используемый в строительстве: изолон, пенопласт, пенополиуритан и др. Крепится с помощью клея или проволочных стяжек, покрывая весь периметр емкости. Такой кожух позволяет не только сохранять тепло горячей воды в котле надолго, но и сократить время ее нагрева, что положительно скажется на расходе теплоносителя, увеличивая его КПД.

Иногда применим метод двойной емкости, то есть размещение емкости меньшего диаметра в емкости большего диаметра. Создаваемое между ними пространство также выполняет функцию теплоизоляции.

Котел делаем сами

Для того, чтобы сделать бойлер косвенного нагрева своими руками, потребуется определенный комплекс знаний и доступные материалы для его изготовления.

Для работы вам понадобится:

• баллон газовый;
• нитропраймер;
• гайка диаметром 32 мм;
• пластиковых туб;
Катушка
• ;
• сварочный аппарат.

Сначала разрезаем предназначенный для работы газовый баллон на две части.

Внимание! Перед тем, как разрезать баллон, его необходимо полностью заполнить водой. В противном случае при резке произойдет взрыв.

Желательно использовать новую бутылку, так как использованная на несколько месяцев будет давать воде специфический запах. В том случае, если получить новый баллон проблематично, то применяем нитропраймер и обрабатываем всю внутреннюю поверхность баллона газом с последующей тщательной промывкой.

Во-вторых, для установки катушки на место приваривается гайка с резьбовой головкой. Трубопровод горячей воды устанавливается до самого верха устройства. Водопроводная холодная трубка должна иметь следующую схему: один конец снабжен резьбой, а другой — отверстиями и заглушкой с боков. Эта система предназначена для предотвращения смешивания горячей и холодной воды.

В-третьих, сваркой формируем отверстие для установки теплообменника. В зависимости от предполагаемого типа установки этой системы, вы можете приварить уголки или ушки как средство крепления котла к стене.Следующим шагом будет установка ТЭНа с сигнальным электрическим датчиком.

В-четвертых, для большей надежности котел желательно обернуть теплоизоляционным материалом. Подсоедините все шланги и трубы к общим системным домам, особое внимание следует уделить трубе, подключенной к холодной воде; на нем обязательно должен быть обратный клапан. Данная мера защитит от слива воды из котла и убережет ТЭН от возможного риска выгорания.

Альтернативный источник горячей воды в помещении

Достаточно простой и эффективный способ создать собственный бойлер косвенного нагрева воды из следующих материалов:

• доски деревянные;
• лист алюминиевый;
• труба медная;
• медный коллектор.

Здание построено из досок, внутри которых облицован алюминиевый лист. Формируются борозды из медных труб и устанавливается медный коллектор. С одной стороны осуществляется вход, а с другой — выход. Такая система отопления позволяет нагреть воду в необходимом объеме.

Технологический процесс практически не изменился, стоит только отметить, что для лучшего теплопоглощения стоит использовать стекло и специализированную краску.

Несомненный плюс изготовления самодельного водонагревателя — это минимальные финансовые и физические затраты. Кроме того, может быть использовано огромное количество вариантов возможных конструкций водяного отопления в зависимости от пригодности условий помещения, где они установлены.

Наливной водонагреватель — отличное решение для дачи или загородного дома.

Самодельный бойлер косвенного нагрева открытого типа. Изготавливаем экономичный самодельный водонагреватель.Корпус котла из газового баллона

своими руками

Проблема нагрева воды в частном доме решается различными способами: установкой газового водонагревателя, двухконтурного котла, водонагревателя, а также бойлера косвенного нагрева, что можно сделать своими руками.

Принцип работы бойлера косвенного нагрева основан на использовании системного, общего или отдельного контура. Котел представляет собой накопительный бак с установленным внутри змеевиком, через который проходит теплоноситель.Геометрические размеры змеевика определяются в соответствии с объемом бака, который, в свою очередь, может быть любым и зависит от потребности семьи в горячей воде. Используемая вода поступает в котел через входную трубу, обычно расположенную внизу. Вода из змеевика нагревается равномерно по всему столбу воды. Выпускная труба обычно располагается вверху, чтобы избежать резких перепадов температуры во время использования. Снаружи котел должен быть хорошо изолирован, чтобы избежать потерь тепла через стенки резервуара.

Котел косвенного нагрева обычно устанавливается в одном помещении с котлом, чтобы снизить затраты на установку контура и тепловые потери. Установите котел на прочное ровное основание, обеспечивая легкий доступ ко всем кранам и крышке.

R расчет объема бойлера косвенного нагрева и конструкция змеевика

Объем бака напрямую зависит от потребности в горячей воде. Принято считать, что на каждого члена семьи ежедневно хватает от 50 до 70 литров горячей воды.Поэтому бойлера на 200 литров хватит на семью из 3-4 человек. В качестве емкости используется любая подходящая жаропрочная емкость из антикоррозионного материала: нержавеющая сталь, алюминий, пластик. В баке установлены шаровые краны на входе и выходе.

Диаметр и длина трубы для змеевика рассчитываются на основе объема бака, материала трубы, расхода теплоносителя и его температуры. На каждые 10 литров бака требуется около 1,5 кВт тепловой мощности от змеевика.Змеевик обычно изготавливается из латунной трубки диаметром от 8 до 20 мм, свернутой по спирали так, чтобы витки не соприкасались — это обеспечивает максимальный контакт ее нагреваемой поверхности с нагретой водой. Для определения общей длины трубки необходимо рассчитать требуемую мощность змеевика, а затем определить длину трубки по формуле:

где P — тепловая мощность змеевика в кВт;

d — диаметр трубы в метрах;

ΔТ — разница температур теплоносителя и нагретой воды, ° С.

Например, для бака на 200 литров требуется змеевик мощностью 30 кВт. Диаметр трубки для змеевика 10 мм или 0,01 м. Температура теплоносителя 80 ° С, температура поступающей воды 15 ° С. По приведенной выше формуле рассчитываем длину змеевика:

В данном случае змеевик выполнен в виде спираль диаметром 40 см. При диаметре резервуара 0,5 м и высоте 1 метр такая катушка будет иметь 12 витков с межвитковым расстоянием 6-8 см.Для удобства намотка выполняется по шаблону — трубам соответствующего диаметра … Катушку удобнее вставлять и снимать с одной стороны бака.

Как работает система

Устройство косвенного нагрева — это специальный накопитель, который нагревает воду без использования дополнительных источников энергии. Благодаря этому горячее водоснабжение частных домов требует минимальных финансовых затрат от их владельцев.

Косвенный нагреватель — горячая вода по низкой цене

Владельцы многих частных домов сейчас устанавливают в своих домах двухконтурные котлы.Эти устройства способны обеспечить жилищное строительство не только теплом, но и горячей водой. У обычных отопительных агрегатов такой возможности нет. Это означает, что домовладелец должен искать другие способы производства горячей воды, используемой для повседневных нужд.

На первый взгляд, самое простое решение этой проблемы — это покупка и установка. Он быстро нагревает воду, без проблем монтируется вручную. Но его стоимость, как и космические цены на потребляемую электроэнергию, не всем по душе.Кроме того, проточные водонагреватели часто требуют полной замены имеющейся в доме электропроводки. Такие мероприятия обходятся в копеечку.

По мнению многих специалистов и рядовых потребителей, устройство косвенного нагрева станет разумной альтернативой проточным устройствам, нагревающим воду.

Он действительно экономичен в эксплуатации и в то же время эффективно выполняет свою задачу. К сожалению, стоимость заводского котла доступна далеко не всем.В этом случае у домашних мастеров есть возможность изготовить подобный агрегат самостоятельно. Подробно процесс изготовления опишем позже. Но для начала разберемся с принципом работы интересующего нас оборудования.

Котел — это бак, внутри которого монтируются трубы. По ним циркулирует теплоноситель, который используется для обогрева жилища. На дне резервуара находится входная трубка. Он предназначен для подачи холодной воды в описываемую емкость. Поступающая жидкость нагревается движущимся теплоносителем.Важная особенность! Снаружи бачок обернут теплоизоляционным слоем, благодаря которому нагретая вода долго сохраняет свою температуру. Трубопровод горячей воды обычно монтируется вверху резервуара. Рекомендуется оснастить его обычным шаровым краном, чтобы упростить эксплуатацию устройства.

Плюсы и минусы оборудования — бойлер хороший, но далеко не идеальный

Эффективность использования косвенного водонагревателя важна, но не единственное его преимущество.Котел имеет ряд других эксплуатационных преимуществ:

• Достаточно высокая производительность. Его конкретный показатель зависит от сечения труб, установленных в агрегате, а также от силовых характеристик самого отопительного котла.
• Нет нагрузки на бытовую электросеть (если дополнительно не установлен ТЭН).
• Возможность эксплуатации оборудования круглый год (требуется установка ТЭНа — специального ТЭНа) и использование различных источников тепловой энергии. В некоторых случаях это очень важно.
• Отсутствие зон контакта теплоносителя, содержащего значительное количество вредных солей, с нагретой водой.

Теперь разберемся с недостатками рассматриваемых водонагревателей и возможными способами их устранения. Главный недостаток котла — большие размеры бака. Агрегат занимает много места, что может вызвать затруднения при его установке в помещениях скромной площади. Второй недостаток — в емкости большого объема вода долго нагревается.Причем при нагревании жидкости в емкости происходит небольшое снижение интенсивности нагрева жилища.

Установка обвязки

Из описания принципа работы косвенного водонагревателя видно, что без дополнительных устройств он может работать только при работающей системе отопления. То есть котел используется исключительно в холодное время года. А если мы хотим постоянно получать горячую воду независимо от температуры на улице? Это реально.Вам просто нужно оснастить водонагреватель ТЭНом. Он встроен в бак и подключен к электросети. Понятно, что вам придется оплачивать счета за электричество. Но с другой стороны, в вашем доме всегда будет горячая вода в необходимом количестве.

Самодельный водонагреватель — популярные конструкции

Мастера используют разные методы изготовления интересующих нас устройств. Построить бойлер косвенного нагрева без лишних трудозатрат своими руками можно по одному из предложенных ниже вариантов:

1. 1.Внутри емкости устанавливаются трубы определенного диаметра. Их можно разместить в центральной части накопительного бака или вдоль его боковых поверхностей. Во втором случае скорость нагрева воды будет немного выше.
2. 2. Установка змеевика. Принцип работы устройства останется прежним. Но КПД агрегата увеличится. Змеевик обычно делают из трубы (металл, пластик). Его просто нужно согнуть, чтобы получился спиральный элемент.
3. 3. Использование двух (разных по геометрическим параметрам) емкостей.В этом случае трубы не нужны. Требуется вставить емкость меньшего размера в емкость с большим объемом. Теплоноситель в аналогичной конструкции перемещается между стенками используемых баков.

Самодельный водонагреватель

Системы косвенного нагрева со змеевиком признаны наиболее эффективными в применении. Суть в том, что криволинейная труба отличается большой длиной. Это дает возможность максимально использовать потенциал теплоносителя. К тому же танк со спиральным элементом проще всего сделать самостоятельно.Подробнее об этом позже.

Контейнер для обогревателя — что сделать и как приготовить?

Бак водонагревателя допускается изготавливать практически из любого материала, обладающего некоторой устойчивостью к коррозии. Можно использовать эмалированный металл, стеклокерамику, нержавеющую сталь, пластик. При выборе материала следует учитывать следующее: тара из пластика, стеклокерамики и эмали не отличается особой механической прочностью, кроме того, эмаль и керамика подвержены коррозии. Из-за этого через пару лет эксплуатации может возникнуть необходимость в замене бака из этих материалов.

Но контейнеры из нержавеющей стали во много раз прочнее и надежнее. Самый простой способ сделать водонагреватель косвенного действия — из обычного газового баллона. Желательно купить новую тару. Но также разрешено использовать его со старым баллоном. Его нужно разрезать на две половинки, внутренние стенки очистить от грязи и обработать грунтовкой (обычно наносится 2-3 слоя). Нюанс. Грунтовка разрешена и не используется. Но тогда уже в первые пару недель использования самодельного бойлера вы отчетливо почувствуете запах газа, идущего от горячей воды.

Проделаем четыре отверстия в воздушном шарике, подготовленном описанным способом. Через один будет выходить подогретая вода, второй нужен для подачи холодной жидкости. Еще два отверстия позволят подключить охлаждающую жидкость и змеевик. Затем следует позаботиться о качественной теплоизоляции бака. Самодельный котел нужно утеплять максимально тщательно. Если это условие не выполняется, эффективность работы устройства значительно снизится. Вода в теплом состоянии будет сохраняться в нем очень недолго.

Перед сборкой агрегата рекомендуется термозащита бака. Так удобнее, проще и надежнее. Практически любой теплоизолятор может выполнять функцию утеплителя. Некоторые мастера используют стекловату. Он прикреплен к корпусу цилиндра с помощью проволоки или клея. При желании можно сначала приклеить вату, а затем дополнительно закрепить проволочной стяжкой. Еще лучше использовать для утепления пенополиуретан. Работа с ним требует минимальных трудозатрат. И результат отличный.

Делаем катушку и собираем прибор — проблем не будет!

Спиральный элемент для котла изготавливаем из пластиковой или металлической трубы. Его диаметр должен быть небольшим — в пределах 0,8–2 см. Намотаем трубу на оцилиндрованное бревно, металлическое трубное изделие или любую другую прочную цилиндрическую оправку. Следим, чтобы витки спирали не касались друг друга. В этом случае мы обеспечим максимальный контакт нагретой воды с поверхностью нагрева.

Количество витков и длина катушки определяются в зависимости от емкости бака.Для котла из 200-литрового баллона длина спирали составляет около 15 м. Необходимое количество витков — 12 (с расстоянием между ними около 7 см). Катушка не должна наматываться на оправку слишком сильно. Ежегодно его придется в обязательном порядке демонтировать и очищать от накопившихся отложений. Если спираль намотана слишком туго, удалить ее будет проблематично.

Теперь собираем наш водонагреватель:

1. 1. Установите змеевик вдоль стенок или по центру бака.
2. 2. Припаиваем патрубки к патрубкам отвода и отвода.
3. 3. Привариваем к корпусу устройства ушки — крепления из металлического уголка, когда котел планируется повесить на стену. Если утеплитель устанавливается на пол вертикально, ножки необходимо приварить к низу. Они обеспечат устойчивость агрегата.
4. 4. На концах спирального элемента нарезать резьбу, накрутить на нее контргайку. Затем выводим змеевик за пределы резервуара, натягиваем на его концы резиновые прокладки, на них резьбовые соединения.Подключаем змеевик к контуру системы отопления.
5. 5. Подключаем прибор к входному и выходному патрубкам.

Завершающим этапом работы является устройство трубопроводов в разные помещения (ванная, кухня). Совет. Если разводка не планируется, на кран горячей воды устанавливаем вентиль. Проверяем все соединения на герметичность и начинаем пользоваться самодельным водонагревателем.

Чтобы сделать самодельный бойлер косвенного нагрева, необходимо хорошо разбираться в принципе работы водонагревателя.Вам нужно будет рассчитать объем бака, выбрать тип и материал змеевика, а также выбрать теплоизоляцию.

Принцип действия и назначение БКН

Емкостный водонагреватель косвенного нагрева имеет простую внутреннюю конструкцию и отличается простым принципом действия. Конструкция БКН состоит из:

• Нагревательный элемент — змеевик или емкость (в приборе — бак в баке), по которой циркулирует теплоноситель из системы отопления. В комбинированных моделях дополнительно устанавливается ТЭН.
• Накопительная емкость — холодная вода внутри бака контактирует со змеевиком, забирая тепло. Нагретая жидкость направляется в систему горячего водоснабжения.
• Теплоизоляция — служит для уменьшения тепловых потерь в приводе. Заводские котлы используют пенополистирол толщиной не менее 5 см.

Горячая вода нагревается за счет тепла от системы отопления. Котел подключен к котлу.Хладагент передает энергию нагревательному элементу: змеевику или резервуару. Нагретая поверхность змеевика контактирует с горячей водой, и происходит теплообмен. На выходе вырабатывается горячая вода для бытовых нужд с температурой 65-70 °.

Читайте также: Как работает бойлер косвенного нагрева — устройство и конструкция

Как рассчитать объем произведенного BKN

По примерным расчетам, учтенным при проектировании частного дома, средняя семья из 4 человек расходует в среднем 280 литров в сутки. Для нормального водоснабжения семьи потребуется бойлер на 200 л. Если вы планируете использовать горячую воду только для душа и стирки, 100-120 литров будет достаточно. емкость.

При расчете объема котла учитывается еще один фактор. Если планируется установка навесного БКН, то его вместимость ограничивается 150-160 литрами, что связано с нагрузкой на стену. Если требуется больший объем, устанавливается напольный котел.

Можно ли сделать БКН из электрического водонагревателя?

Это теоретически возможно.Нагревательный элемент легко вынимается из отсека для хранения. На его место можно поставить змеевик и в результате переделки из обычного электрокотла сделать бойлер косвенного нагрева.

Преимущества решения в том, что уже имеется хорошо изолированный контейнер. При необходимости можно демонтировать змеевик и установить ТЭН на место.

Данное техническое решение имеет ряд недостатков:

• Недостаточная производительность — змеевик будет иметь небольшую площадь нагрева, соответственно, обороты котла уменьшатся.
• Уменьшение скорости нагрева воды.

На практике бойлер от водонагревателя делают редко. Лучше снова сделать накопительный бак. Итак, вы можете учесть все необходимые теплотехнические расчеты, выбрать материал бака и теплообменника. Выбирайте подходящую теплоизоляцию.

Из чего можно сделать БКН — материалы

Самодельный бойлер косвенного нагрева при правильном расчете змеевика, подборе мощности и теплоизоляции не будет уступать по характеристикам заводским моделям приводов.

Схема изготовления котла:

• подготовка накопительного бака;
• производство теплообменников;
• установка ТЭНов;
• теплоизоляция корпуса.

При монтаже потребуются теплотехнические расчеты, секционная конструкция котла и план поэтапной реализации.

Как сделать бак косвенного нагрева

Для изготовления емкостей берут термостойкие материалы, которые отличаются прочностью, устойчивостью к механическим повреждениям.Можно сделать емкость из готовой тары, например, из бочки или пивного бочонка, либо использовать трубу достаточного диаметра (в этом случае потребуется сварка).

Еще один популярный вариант — накопительный бойлер косвенного нагрева из пластиковой бочки. К достоинствам можно отнести небольшую массу емкости, простоту встраивания змеевика и патрубков. Если установлен пластиковый привод, то необходимо, чтобы полимер соответствовал следующим критериям:

• пригоден для питьевой воды;
• выдерживает нагрев до 90 °.

	Описание
	Наружный диаметр (включая изоляцию)
	Внутренний диаметр
	Вход холодной воды (1 «1/4)	315 — 1 дюйм 1/4 мм — дюйм
	Выход воды из нижнего змеевика (1»1 / 4)
	Отверстие для нижнего датчика температуры (1/2 «)
	Подача воды к нижнему змеевику (1 «1/4)
	Выход воды из верхнего змеевика (1»1 / 4)
	Отверстие для верхнего датчика температуры (1/2 «)
	Рециркуляция (1 «)	1460 — 1 дюйм — дюйм
	Подача воды к верхнему змеевику (1’1 / 4)
	Отвод горячей воды (1’1 / 4)	1935 — 1 дюйм 1/4 мм — дюйм
	Ревизионный фланец (ø внутренний 114 — ø внешний 168)
	Дополнительное электрическое сопротивление (1 «1/2)
	Термометр (1/2 «)

Бак косвенного нагрева в основном устанавливается вертикально: на стене или на полу, что необходимо учитывать при выборе формы бака.

Металлом, наиболее подходящим для самодельного водонагревателя косвенного нагрева, является нержавеющая сталь. При этом следует учитывать, что разновидностей нержавеющей стали существуют десятки и лишь единицы подходят для бытовых нужд. Бойлер косвенного нагрева из нержавеющей стали — самый надежный. Он прослужит долго благодаря хорошим антикоррозионным свойствам.

Устройство резервуара из нержавеющей стали не отличается от используемого в стандартном накопителе, но требует использования специального оборудования.Слабым местом всех емкостей (изготовленных самостоятельно или в заводских условиях) являются сварные швы. Конечный результат и соответственно продолжительность работы водонагревателя зависит от квалификации мастера, выполняющего сварку.

Из какого материала сделать теплообменник

Изготовление змеевика — следующий этап после подготовки бака водонагревателя. На этапе подготовки следует рассчитать полезную площадь ТЭНа и выбрать подходящий материал для изготовления.

Длина змеевика котла рассчитывается по формуле:

L = Q / D * (Tg — Tx) * 3,14

В формуле учитывается:

• длина змеевика — L;
• тепловая мощность — Q;
диаметр теплообменника
• — D;
• ожидаемые температуры горячей и холодной воды равны Tr и Tx соответственно.

По этой формуле рассчитывается длина катушки и толщина используемого материала. Теплообменник обычно изготавливают из медной или латунной трубки.Металл легко гнется и хорошо отводит тепло. Еще одно преимущество: способность выдерживать длительное термическое воздействие.

Другой популярный вариант сердечника БКН — гофрированный змеевик из нержавеющей стали. Теплообменник из нержавеющей стали будет стоить примерно в 1,5 раза дешевле медного. Фитинги с резьбовым присоединением продаются с гофром, облегчающим подключение к трубопроводу отопления.

Самодельную спираль сделать несложно. Для этого на стальную трубу необходимого диаметра навинчивается медная или латунная трубка. Между витками необходимо оставить компенсационный зазор.

Можно использовать готовую катушку из технологического оборудования. В этом случае важно, чтобы используемый в бойлере косвенного нагрева медный теплообменник соответствовал проектным параметрам и теплообменной способности.

Нагревательный элемент для комбинированных БКН

ТЭНы продаются на складе в магазинах товаров для дома. Рассчитать производительность ТЭНа поможет следующая формула:

P = 0.0011 * m * (tk-tн) / T

Рассчитанными считаются следующие значения:

• P — мощность ТЭНа;
• M — масса нагретой воды;
• tk — желаемая температура воды;
• tн — начальная температура воды;
• T — время нагрева воды.

В комбинированном бойлере косвенного нагрева змеевик размещен по всей емкости нагрева воды снизу вверх — контур обеспечивает максимальную эффективность и равномерный нагрев воды.Нагревательный элемент установлен на дне емкости.

Даже жители многоквартирных домов с централизованной системой горячего водоснабжения сталкиваются с проблемой отсутствия горячей воды.

Если хозяева частных домов не позаботились об установке двухконтурного котла, обеспечивающего дачу и теплом, и горячей водой, то они также начинают искать способ получения достаточного количества нагретой воды для хозяйственных нужд. .

Даже в идеале, когда дом газифицирован, установка газового водонагревателя не всегда полностью решает проблему получения горячей воды в достаточном количестве.

Для того, чтобы в кране появилась горячая вода, требуется некоторое время, а при использовании душа температура воды может резко упасть, если они начнут пользоваться краном на кухне. Эти недостатки всегда присущи проточным водонагревателям, где вода нагревается с помощью газа или электричества.

При использовании бойлера косвенного нагрева такие проблемы не возникают, так как у них прибор позволяет поддерживать постоянную температуру воды .

Если посчитать стоимость получения горячей воды при использовании проточных водонагревателей и сравнить ее со стоимостью нагрева воды с бойлерами косвенного нагрева, то очевидно, что эксплуатация последних обходится потребителям значительно дешевле.

но покупка такого промышленного водонагревателя обойдется в немалую сумму … Обычно необходимый объем конструкции рассчитывается исходя из количества проживающих в доме людей. Одному человеку потребуется не менее 50 литров горячей воды в сутки.

Для семьи из четырех человек необходимо приобрести бойлер косвенного нагрева минимальным объемом 200 литров. В зависимости от производителя покупка такой модели обойдется хозяевам дома в 35-45 тысяч рублей .
Поскольку конструкция не слишком сложна, многие домовладельцы изготавливают устройство самостоятельно.

Принцип работы бойлера косвенного нагрева

Прежде чем браться за изготовление такого нагревательного прибора, следует разобраться, как он работает, а для этого изучить его устройство. Бойлер косвенного нагрева представляет собой обычный бак с трубами внутри. По ним циркулирует охлаждающая жидкость.

Система отопления может быть источником тепла. Вода подается внутрь бака, постепенно нагреваясь до температуры, определяемой параметрами теплоносителя. Поскольку вода для хозяйственных нужд забирается сверху емкости, ее температура остается стабильной, и удобно использовать нагретую воду.

Таким образом, частный дом с системой отопления, работающей на любом виде топлива, можно обеспечить достаточным количеством горячей воды. Бойлер косвенного нагрева можно использовать и в многоэтажных домах, подключив его к системе отопления.

Правда, он будет работать только в отопительный сезон. Для того, чтобы устройство можно было использовать при отсутствии нагрева, в конструкцию добавляется ТЭН, включающий его в сеть по мере необходимости.

Виды самодельных бойлеров косвенного нагрева

В наиболее популярном варианте конструкции прохождения теплоносителя используется змеевик из металлической трубы. Змеевик помещается в емкость, емкость заполняется водой, а затем пропускается охлаждающая жидкость.

При контакте со змеевиком холодная вода в баке нагревается. Если по стенкам бака разместить трубы с теплоносителем, то накопительный котел не будет работать хуже.

Домашние мастера постоянно придумывают новые конструкции устройств.Есть вариант, позволяющий обойтись без патрубков для теплоносителя. В этом случае используются две емкости разного диаметра. Их вставляют друг в друга, на меньшую подают холодную воду, а между их стенками выделяется место теплоносителю.

, но с использованием змеевика дает более быстрый нагрев воды , поскольку труба такой формы имеет большую длину, и это позволяет более эффективно использовать теплоноситель. Есть и другие конструкции, но описанные выше проще всего сделать самому.

Материалы и детали, необходимые для изготовления котла

В первую очередь необходимо выбрать емкость для изготовления емкости. Лучший выбор материала — нержавеющая сталь. Вы можете использовать уже готовую бочку, заказать баллон необходимого размера или приобрести газовый баллон. Он имеет достаточную прочность, подходящие размеры и форму. Еще одним вариантом изготовления емкости может стать емкость из термостойкого пластика.

Сделайте в резервуаре отверстия нужного размера. Два отверстия необходимы для подключения труб холодной и горячей воды. Один из них делается внизу емкости, а другой — вверху. Еще два отверстия понадобятся для крепления змеевика для прохода теплоносителя.

Для изготовления катушки хорошо подойдет трубка из латуни или меди. Эти материалы хорошо передают тепло, и им легко придать желаемую форму. Также можно использовать пластиковые трубы малого диаметра.

Для изготовления бухты труба необходимой длины наматывается на основу, которой может быть прочная металлическая труба или оцилиндрованное бревно.

Чтобы трубка, предназначенная для змеевика, изгибалась равномерно, без перегибов, ее перед началом работы полностью засыпают песком. Тогда катушка окажется правильной формы, одинакового диаметра по всей длине.

Часто начинающие мастера не знают, как правильно рассчитать размеры змеевика. Его параметры зависят от нескольких факторов — следует учитывать объем бака, материал изготовления змеевика и температуру теплоносителя. Считается, что на каждые 10 литров объема воды требуется 1,5 кВт тепловой мощности для нагрева .

На основании объема бака, температуры охлаждающей жидкости и температуры поступающей воды рассчитывается необходимая длина змеевика. Для этого используется специальная формула расчета. Для емкости объемом 200 литров при использовании змеевика диаметром 10 мм ее длина будет около 15 метров.

Еще до установки накопительного котла необходимо определиться, как будет выполняться его теплоизоляция.Без него не обойтись, так как естественные тепловые потери велики, а КПД водонагревателя будет слишком низким. Идеальный способ изолировать резервуар — поместить его в подходящий контейнер, а затем заполнить пеной.

Для сборки котла следует позаботиться о наличии арматуры, гаек, резиновых уплотнителей, шаровых кранов. При изготовлении конструкции из газового баллона требуется сварочное оборудование.

Посмотрите видео, как самому сделать бойлер косвенного нагрева:

Порядок установки

Монтаж бойлера косвенного нагрева, в котором теплоноситель подается через змеевик, начинается с его монтажа. На концах змеевика нарезается резьба, на которую накручивается контргайка, а затем вставляются в подготовленные отверстия бака так, чтобы контргайки имели упор.

Резьбовая часть змеевика должна выходить за поверхность резервуара. На них надеваются резиновые прокладки, а поверх них накручиваются резьбовые муфты. В результате этих манипуляций змеевик надежно фиксируется, при этом появляется возможность подключить его к системе отопления.

Следующий этап работ — подключение бака к холодной воде и слив крана горячей воды в необходимое место.Завершающей частью монтажа станет изоляция водонагревателя, но перед этим следует проверить герметичность всех соединений.

Таким образом, вы сможете обеспечить свой дом достаточным количеством горячей воды с минимальными затратами. Стоимость закупаемых материалов обойдется в ничтожную сумму, особенно если сравнивать с моделями промышленного производства. Цена на заводской котел начинается от 20 тысяч рублей за модель от Drazice OKC.

Видео о том, как правильно подключить бойлер косвенного нагрева своими руками:

Наличие системы горячего водоснабжения — часть привычного комфорта современного дома.Однако не всегда удается решить проблему подвода централизованных коммуникаций к загородной недвижимости.

Поэтому собственники частных домовладений устраивают автономное горячее водоснабжение с использованием отопительного контура в качестве источника тепла. Для решения проблемы нужно просто соорудить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать устройство полезным в быту. В статье подробно описаны правила установки и подключения оборудования, подающего бытовую воду к точкам отбора проб воды.Вы узнаете, как подготовить котел к запуску и как ввести его в эксплуатацию.

Фактически аппарат представляет собой обычный теплообменник.

Правда, теплообменники традиционно строятся по принципу «труба в трубе», и в данном случае элементами теплообмена являются емкость и трубчатый змеевик. Емкость-накопитель играет роль внешней «трубы», внутри которой помещается внутренняя «труба» или змеевик.

Галерея изображений

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Home Energy Magazine :: Строительство боковой консоли котла

| Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy | | Home Energy Домашняя страница | Предыдущие выпуски Home Energy | Интернет-журнал Home Energy, ноябрь / декабрь 1999 г. тенденции в энергии Рисунок 2.Одностенный теплообменник должен быть максимально длинным, для лучшей теплопередачи. Рис. 3. Двухстенный теплообменник требуется в некоторых юрисдикциях для отделения питьевой воды от непитьевой. Котел обычно более экономичен, чем обычный газовый водонагреватель, особенно когда котел полностью загружен.Зимой экономия топлива за счет комбинации обогревателя и водонагревателя по сравнению с использованием двух разных систем может составлять около 20%. По этой причине водонагреватели косвенного нагрева — в основном система накопления горячей воды в сочетании с бойлером или другим источником нагрева воды — использовались в течение многих лет. Однако для владельца дома на одну семью стоимость водонагревателя косвенного нагрева — от 500 до 1000 долларов и выше — может стать непреодолимым препятствием.Для владельцев или подрядчиков, стремящихся сократить расходы на электроэнергию, связанные с нагревом питьевой воды, у водонагревателя косвенного нагрева есть более дешевый родственник: боковая часть бойлера. Он работает примерно так же — во время отопительного сезона бак нагревается от горелки котла, а не от более дорогостоящего нагревателя бака — но сборка бокового кронштейна обходится намного дешевле; около 200 долларов по частям, если уже имеется работающий бак водонагревателя. Однако имейте в виду, что боковые рукава бойлера, как правило, менее эффективны, чем водонагреватели косвенного нагрева, и намного медленнее восстанавливаются после большого использования. Стратегия бокового управления приведет к экономии затрат на электроэнергию от 5% до почти 20% по сравнению с обслуживанием двух отдельных систем отопления — и это только во время отопительного сезона. Летом, когда бойлер холодный, водонагреватель для бытового потребления использует свой собственный нагреватель или, предпочтительно, солнечный водонагреватель для обеспечения энергии, необходимой для нагрева воды. Большая разница между баком водонагревателя косвенного нагрева и боковым рукавом заключается во времени восстановления.Боковой рычаг намного медленнее. Если потребление воды в доме довольно низкое, это не вызывает большого беспокойства. Однако для более крупных пользователей термостат водонагревателя должен быть установлен на базовую температуру 110 ° F-120 ° F, чтобы у пользователей всегда было хотя бы немного горячей воды. Боковой кронштейн котла может быть особенно полезен в домах с котлами, работающими на жидком топливе, поскольку во многих из этих домов есть бак электрического водонагревателя или бойлер с безбакконтурным змеевиком. Установка с боковым плечом может быть особенно рентабельной, если она выполняется во время капитального ремонта или при замене котла.Если котел нуждается в замене, возьмите его с безбакерновым змеевиком и подключите его, как показано на Рисунке 1. Хотя безбаковые змеевики заработали запятнанную репутацию из-за требований к запуску котла летом и жалоб клиентов на нехватку горячей воды в летний период. , не отклоняйте их автоматически. В этом случае хорошей идеей будет безрезервуарная катушка. Змеевик без резервуара является более эффективным теплообменником, чем самодельный боковой рукав. При использовании змеевика без резервуара скорость восстановления резервуара для хранения выше. Если новый котел не нужен, купите или сделайте боковой кронштейн котла. Боковой рукав похож на кожухотрубный теплообменник и устанавливается на подающей трубе котла (см. Рисунки 2 и 3). Другие необходимые компоненты: небольшой циркуляционный насос с пропускной способностью от 1/2 до 2 галлонов в минуту, открытый аквастат, несколько футов медной трубы, изоляция труб и обычный водонагреватель. Циркуляционный насос бокового рукава котла подключается через аквастат параллельно с основным циркуляционным насосом для контуров дома.При пожаре котла включаются оба циркулятора. Для максимальной эффективности циркуляционный насос должен работать сразу после возгорания горелки. Если имеется более одного циркуляционного насоса, подключите циркуляционный насос с боковым плечом параллельно с циркуляционным насосом котла, который работает чаще всего. Если позже вы обнаружите, что боковая штанга подключена к циркуляционному насосу, который не является самым активным, переместить электрическое соединение на один из других циркуляторов несложно. Вода, подаваемая в котел, проходит через внутреннюю трубу бокового рукава и нагревает воду для бытового потребления во внешней трубе.Собранное тепло затем передается в резервуар для хранения с помощью небольшого циркуляционного насоса. Установите аквастат рядом с верхней частью бака водонагревателя так, чтобы измерительная груша находилась под изоляцией, чтобы циркуляционный насос с боковым рычагом отключался, когда в баке достигнет температуры около 150 ° F. (Поскольку емкость теплообменника мала по сравнению с элементом водонагревателя или горелки, такая относительно высокая температура является способом увеличения емкости хранения.) Если этого не сделать, бак в конечном итоге станет таким же горячим, как и бойлер — a верный способ вызвать ожоги у неосторожных потребителей горячей воды.В качестве дополнительной меры предосторожности установите на выходе водонагревателя регулирующий клапан, настроенный на 120 ° F. Вам также необходимо переместить все тепловые ловушки перед подключением холодной воды. Хотя в некоторых юрисдикциях требуется теплообменник с двойными стенками между питьевой и непитьевой водой, в районах, где это не является требованием норм, самодельный боковой рукав можно собрать примерно за 10 долларов; это в основном труба внутри трубы большего размера. Сделайте его настолько длинным, насколько это возможно для лучшей теплопередачи — обычно длина 2–6 футов.Однако, если длина заменяемого участка трубы составляет 10 футов, то такой длины должен быть боковой рычаг. Для 3/4-дюймовых подводящих труб котла я использую два медных тройника размером 1 дюйм x 1/2 дюйма x 3/4 дюйма, по одному на каждый конец узла. Подпилите ограничители трубы для проходной части фитингов 3/4 дюйма и протолкните трубу 3/4 дюйма от 1-дюймового конца до тех пор, пока на пару дюймов не выйдет один из тройников. Установите поверх него внешнюю трубу диаметром 1 дюйм. Сдвиньте второй тройник на другой конец и припаяйте его.Мне также нравится плотно наматывать кусок голого медного провода # 10 AWG вокруг 3/4-дюймовой внутренней трубы, чтобы увеличить турбулентность и, следовательно, теплопередачу. Паять провод на место не нужно. Я обнаружил, что трение о трубу очень хорошо работает. Обязательно установите термостат водонагревателя ниже, чем у аквастата, примерно на 110 ° F. Таким образом, котел будет нагревать большую часть воды в диапазоне температур от 110 ° F до 150 ° F. — Майкл Лэмб Майкл Лэмб — сертифицированный менеджер по энергетике в штате Информационного центра по энергоэффективности и возобновляемым источникам энергии Министерства энергетики США. Рис. 1. Выше показаны два альтернативных способа добавления накопителя в котел, в зависимости от того, имеет ли существующий котел безбаковый змеевик. | Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy | | Home Energy Домашняя страница | Предыдущие выпуски Home Energy | Связаться с Home Energy можно по адресу: contact @ homeenergy.org Журнал Home Energy — прочтите наше Уведомление об авторских правах

Непрямые водонагреватели (как они работают и почему они вам нужны)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Водонагреватели непрямого действия могут сбивать с толку многих домовладельцев, желающих произвести модернизацию.Эта система не для всех, и ваши домашние потребности и системы HVAC могут сыграть огромную роль в том, подходит ли вам косвенный водонагреватель.

Вот некоторые вещи, которые вам нужно знать, прежде чем вкладывать деньги в один из них.

Как работает косвенный водонагреватель

Косвенный водонагреватель использует теплопередачу для создания горячей воды. Это означает, что в самом резервуаре нет электрических или газовых нагревательных элементов.

Вместо этого змеевики теплопередачи проходят между баком и котлом или печью.Жидкость в змеевике нагревается, а затем охлаждается в резервуаре для воды, возвращаясь обратно к источнику тепла.

Изображение предоставлено https://www.buytankless.com

Обратите внимание, что существует некоторая путаница в том, как косвенный нагреватель может использовать печь в качестве источника тепла. Это связано с тем, что многие старые модели печей не предназначены для работы со встроенными системами HVAC.

Интегрированная система — это система, в которой используется теплопередача для обслуживания нескольких компонентов. Хорошим примером этого является современный блок переменного тока, в котором используется хладагент, который нагревается и испаряется внутри, а затем конденсируется, выделяя тепло снаружи.

В большинстве случаев водонагреватель косвенного нагрева подключается к бойлеру. Котлы обеспечивают очень эффективный паровой нагрев и снова набирают популярность.

Поскольку сам бак не потребляет энергии, нагреватель не требует вентиляции. Непрямой нагреватель может использовать практически любой тип энергии, от газа до солнечной энергии, поскольку он использует внешнее устройство для нагрева воды.

Вам нужно будет настроить котел как отдельную зону при подключении к источнику тепла. Обменный трубопровод обычно содержит непитьевую воду, которая остается отдельной от источника питьевой воды резервуара.

Вода превращается в пар в источнике тепла с температурой до 200 градусов по Фаренгейту. По достижении нижнего конца резервуара для хранения окружающая более холодная вода забирает тепло от змеевиков, и пар конденсируется обратно в жидкость, которая возвращается обратно в систему подачи тепла.

Косвенный против прямого

Из-за проблем с тем, как вычисляется и сравнивается эффективность между прямыми и косвенными моделями, трудно оценить, какой из этих двух типов водонагревателей более эффективен.

Однако можно утверждать, что стандартные водонагреватели прямого действия имеют небольшое преимущество, поскольку при транспортировке воды на расстояние всегда есть некоторые потери тепла. Непрямые нагреватели уравновешивают это за счет меньшего количества деталей, подверженных воздействию естественных коррозионных элементов, обнаруженных в воде резервуара, и отсутствия независимых затрат на энергию.

В конце концов, косвенные обогреватели могут быть наиболее эффективными в домах, которые хорошо подходят или уже используют дополнительную систему отопления, вентиляции и кондиционирования воздуха.

См. Также: Лучшие водонагреватели для жилых помещений

Непрямые и безбаквальные

Наиболее очевидное различие между косвенным и безбаклевым нагревателем — наличие бака.Водонагреватели косвенного нагрева имеют ограниченную подачу горячей воды и требуют промывки — две проблемы, к которым безбаковый водонагреватель менее подвержен.

Водонагреватели без резервуаров могут обеспечивать определенное количество галлонов в минуту (в зависимости от их номинальной мощности) в течение неограниченного времени. Между тем, косвенный нагреватель может обеспечивать неограниченное количество горячей воды в минуту до такого количества галлонов, которое может вместить резервуар.

В обоих случаях вам придется полагаться на затраты энергии для поддержания температуры воды. Эта стоимость во многом зависит от потребности в воде и от того, насколько хорошо изолирован бак косвенного нагревателя.

В оживленном доме будет больше пользы от косвенного обогревателя, поскольку он не ограничен по минутам, в то время как меньший дом будет работать более эффективно с безбактовым обогревателем.

Вы также можете объединить эти две модели, разместив модели без резервуаров по запросу или меньшего размера в таких местах, как кухня, чтобы компенсировать спрос в большом доме.

Почему я должен рассмотреть косвенный водонагреватель?

Водонагреватели косвенного нагрева используют преимущества существующего источника тепла для питания , таким образом, они могут сэкономить много денег в долгосрочной перспективе.

Они требуют на меньше обслуживания , чем прямая модель, из-за меньшего количества деталей и часто имеют превосходную изоляцию , что исключает необходимость в покрытии для водонагревателя.

Поскольку им не нужен грипп или отдельная газовая линия, косвенный нагреватель, использующий газовый котел, будет гораздо более энергоэффективным (очевидно, это не относится к системам на основе электричества).

Обратите внимание, что непрямые системы не идеальны для топки с принудительной подачей воздуха, которая гораздо более совместима с безбаквальными водонагревателями.Модель без бака требует собственного электричества и топлива, но получает тепло от непрямой печи.

Между тем, косвенный нагреватель будет работать от вашего котла даже летом, но котел будет работать только по мере необходимости, что позволяет экономить энергию в течение всего года.

Связанные: Системы водяного теплого пола (плюсы / минусы и стоимость)

Когда косвенная система не жизнеспособна

Одним из больших недостатков косвенных водонагревателей является невозможность установить их в любом старом доме.Например, печи с принудительной подачей воздуха не смогут отапливать теплообменные трубы.

Они также могут быть плохим выбором для домов, где требуется очень мало горячей воды, поскольку вы все равно будете поддерживать горячим большой резервуар (обычно не менее 30 галлонов). В таких домах система по требованию намного эффективнее.

Могу ли я установить водонагреватель косвенного нагрева самостоятельно?

Установка может быть очень похожа на установку прямого водонагревателя, и могут возникнуть аналогичные проблемы. Основное отличие состоит в том, что для правильной установки компонентов обмена потребуются некоторые дополнительные навыки.

Наем профессионала поможет обеспечить оптимальную эффективность. Однако вы можете установить бак самостоятельно, если у вас есть опыт работы с дополнительными системами.

Ресурс:

Связанные сообщения:

Home Energy Saver

Вернуться к без сожалений Индекс ремоделирования

1. Труба горячей воды (к кранам)
2. Тепловая ловушка
3. Вход холодной воды
4. Бак для хранения горячей воды
5. Теплообменник (заполненный котловой водой)
6. Накопленная горячая вода из-под крана
7. Насос
8. Труба водяного отопления (к радиаторам дома)
9. Котел для домашнего отопления

Источник энергии	Газовый котел	Масляный котел
Минимальная рекомендуемая эффективность	.83 EF	.85 EF
Максимально возможный КПД	0,90 EF	.88 EF
Ожидаемый срок службы	30 лет	30 лет
Приблизительная стоимость установки (помимо затрат на водяной котел)	600–900 долл. США	600–900 долл. США

Если у вас есть бойлер или тепловой насос для отопления дома, вы можете использовать его для подачи горячей воды в так называемой комбинированной или непрямой системе.Эти системы более эффективны, чем отдельные системы, поскольку они исключают дополнительные потери в режиме ожидания другого резервуара или агрегата.

Котлы

Срок службы бойлера почти в три раза превышает срок службы стандартного водонагревателя. Резервуары для хранения горячей воды в этих системах также имеют тенденцию хорошо стоять; они обычно изготавливаются из прочных материалов (например, из нержавеющей стали) и не подвергаются прямому горению.

Все компоненты косвенной системы очень просты, поэтому обслуживание несложно.Основная механическая часть — это насос, который перекачивает воду между накопительным баком и теплообменником. Отдельной горелки для горячей воды нет, что снижает теплопотери в доме и повышает безопасность.

Особенности

Водонагреватель косвенного действия может быть добавлен к существующему бойлеру. Однако лучше всего установить ее одновременно с заменой системы отопления, поскольку новую систему можно покупать с учетом нагрева воды.

Меры предосторожности

Обратитесь к местным властям.В некоторых областях требуется теплообменник с двойными стенками между водопроводной водой и котловой водой для обеспечения безопасной водопроводной воды.

Если вы строите систему из компонентов, убедитесь, что вы работаете с подрядчиком, имеющим опыт проектирования. Легко получить слишком горячую воду, если система не соответствует размеру.

Убедитесь, что все компоненты косвенной системы хорошо изолированы, включая накопительный бак, теплообменник (если он находится вне накопительного бака) и все трубы, по которым вода поступает в котел и накопительный бак и из него.Если вы заменяете котел в процессе установки, см. Главу 8: Отопление.

Калибровка

Для определения размера комбинированной системы вам необходимо будет работать с вашим подрядчиком и представителем производителя. Обычно для водопроводной воды можно использовать резервуар меньшего размера, потому что котел для отопления помещений нагревает воду очень быстро и требует меньших запасов.

Тепловые насосы и рекуператоры тепла

Другой тип комбинированной системы отопления и нагрева воды — это кондиционеры и тепловые насосы.Рекуператор тепла или пароохладитель может перемещать отработанное тепло от кондиционера, воздушного теплового насоса или грунтового теплового насоса в резервуар для воды.

Реклаймеры лучше всего работают в домах, в которых много используется кондиционер (или охлаждающая функция теплового насоса), поэтому выделяется достаточно тепла, чтобы оправдать установку регенератора. Но тепловые насосы также могут обеспечивать нагрев воды зимой, когда потребности в отоплении дома не так велики.

В среднем экономия составляет около 25% по сравнению с водонагревателями с электрическим сопротивлением, но в некоторых случаях она может достигать 60%.Однако тепловые насосы с рекуператорами тепла не имеют рейтинга Energy Factors, поэтому их сложно сравнивать с другими типами водонагревателей.

Вентиляционные системы рекуперации тепла

Вентиляционные системы рекуперации тепла основаны на технологии теплового насоса. Они полезны в домах с центральной механической вентиляцией (см. Главу 6: Вентиляция и контроль влажности). Теплый влажный воздух поступает из кухни, ванной комнаты или прачечной. Тепловой насос извлекает тепло и влагу из этого воздушного потока и передает тепло в систему горячего водоснабжения.Эта система обеспечивает механическую вентиляцию, а также горячую воду. Энергопотребление обычного электрического водонагревателя можно сократить на 40%, если дополнить его системой рекуперации тепла вентиляции.

Системы рекуперации тепла сточных вод

Система рекуперации тепла сточных вод использует часть тепла горячей воды, которая стекает в канализацию. В некоторых системах горячие сточные воды хранятся в накопительном баке, где тепловой насос может отводить тепло. Затем тепло повторно вводится в поток горячей воды для бытового потребления.Хотя это позволяет сэкономить много энергии для нагрева воды, стоимость этих систем в целом была непомерно высокой.

Новое поколение систем рекуперации тепла сточных вод избавляется от теплового насоса. Вместо этого входящая холодная вода проходит по змеевику трубы вокруг канализации. По мере стекания теплой воды она передает свое тепло через стенки трубы воде, идущей к водонагревателю. Это сокращает объем работы водонагревателя, экономя до 40% энергии водонагревателя.

Отопление дома водонагревателем

В то время как большинство комбинированных систем начинаются с домашнего бойлера или теплового насоса, другие используют водонагреватель для производства тепла как для водопроводной воды, так и для дома. Это вариант только в том случае, если ваш дом очень хорошо герметичен и хорошо изолирован, или если вы живете в мягком климате. Горячая вода используется для нагрева фанкойлов системы отопления вашего дома, а затем тепло распределяется по каналам, как в стандартной печи.

Для этого типа системы требуются высокоэффективный водонагреватель и фанкойл. Он может работать, если вам требуется теплопроизводительность менее 75 000 БТЕ / ч. (Чтобы узнать это, попросите вашего подрядчика по отоплению произвести расчет тепловой нагрузки.) См. Главу 8: Отопление для получения дополнительной информации.

Выдержка с разрешения компании Home Energy по ремонту без сожаления (1997)

Система теплообменника | | Теплый пол своими руками

Введение

В этой системе используется эффективный теплообменник для отделения питьевой воды от замораживания пола.Используется только один источник тепла, и можно полностью использовать преимущества защиты от замерзания.

Один из многих творческих способов использования теплообменника.

Еще один пример нестандартной конструкции теплообменника

Схема теплообмена со стандартным водонагревателем

Однако всегда спрашивайте себя: «Действительно ли мне нужен теплообменник?»

Чаще всего для защиты от замерзания используются теплообменники, но другим применением может быть излучающая система с одним источником тепла, который по той или иной причине должен быть отделен от бытового водоснабжения.Это редко. Даже необходимость защиты от замерзания часто переоценивается, потому что излучающая система хранит так много тепла в массе дома.

Система теплообменника с использованием антифриза может защитить систему лучистого отопления до минус 60 мин. Но компромисс — эффективность. Передача тепла от одной среды к другой (в данном случае от питьевой воды к антифризу через теплообменник) стоит BTU. Сам теплообменник нагревается и излучается в окружающий воздух, хотя иногда это тепло помогает согреть жилое пространство … даже если это пространство всего лишь подсобное помещение.Довольно часто теплообменник изолирован, чтобы минимизировать этот эффект. Тем не менее, любое тепло, излучаемое теплообменником, является тепловой энергией, которая могла бы уйти на полы.

Кроме того, антифриз как теплоноситель уступает простой воде. В целом система теплообменника на 10-20% менее эффективна, чем открытая система .

Конечно, вода имеет неприятную привычку замерзать при температуре ниже 32 градусов, и в некоторых ситуациях эта реальность намного перевешивает недостатки использования теплообменника.Обогрев второго дома в удаленном месте, подверженном перебоям в подаче электроэнергии, было бы идеальным профилем для системы теплообменника. В этом случае вы можете слить воду из системы водоснабжения, если уезжаете зимой на несколько недель, а антифриз защищает систему отопления.

Другим примером может быть отопление удаленного здания. Если вы отправляете воду через заглубленную изолированную трубу выше линии замерзания, незаменим антифриз.

В солнечных коллекторах почти всегда используется антифриз, поэтому здесь также необходим теплообменник.

Важно понимать, что в большинстве случаев теплообменники не являются необходимыми в излучающих системах.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления.Мы предлагаем устройства, которые будут нагревать как радиант (отопление помещений), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor предоставит все необходимое !!!

Система теплообменника с водонагревателем резервуарного типа

Комплект теплообменника с водонагревателем Polaris

Высокоэффективный водонагреватель / обогреватель Polaris стандартно поставляется с двумя парами входных и выходных отверстий для горячей и холодной воды.Это делает его идеальным для использования с теплообменником.

Использование водонагревателя по запросу с системой теплообменника

Многозонная система теплообмена с использованием водонагревателя по запросу

Однозонная система теплообмена с водонагревателем по запросу

С этим предварительно смонтированным сантехническим комплектом теплообменника (фото вверху, схематическое изображение внизу) водонагреватель по запросу может обеспечивать как обогрев помещения (с использованием незамерзания), так и горячую воду (питьевую).

Система теплообменников с несколькими зонами

Разрежьте плоский пластинчатый теплообменник пополам, и вы найдете стопки пластин из нержавеющей стали. Две разные жидкости (обычно вода с одной стороны, антифриз с другой) текут между чередующимися пластинами. Сами жидкости никогда не смешиваются, но тепло легко перетекает от более горячей жидкости к более холодной.

Теплообменник в разрезе

Сантехника теплообменника

Монтаж и подключение теплообменника

Теплообменник смонтированный и подключенный

Важно подключать теплообменник «противотоком», а не «параллельно».Противоток означает, что самая горячая текучая среда, поступающая на сторону А теплообменника, течет в направлении , самая холодная текучая среда, поступающая со стороны В на противоположном конце теплообменника (см. Иллюстрацию выше). Это максимизирует теплопередачу, заставляя самую холодную жидкость непрерывно течь к самой горячей части теплообменника.

Параллельный водопровод приведет к тому, что Сторона A «горячая» и Сторона B «холодная» попадут в один и тот же конец теплообменника, и оба будут течь параллельно по длине теплообменника.Конечно, эта неэффективная водопроводная система все равно будет передавать некоторое количество тепла от более горячей жидкости к более холодной, но при этом теряется полных 40% мощности теплообменника.

Внутренние и внешние теплообменники

Иногда теплообменник вовсе не является пластинчатым, а располагается ВНУТРИ резервуара для хранения. Неудивительно, что их называют «внутренними теплообменниками». Преимущества внутреннего стиля — простота и эффективность. Просто потому, что для перемещения тепла нужен только один насос, и эффективен, потому что, хотя внешний теплообменник ОЧЕНЬ быстро передает тепло от одной среды к другой, он также излучает тепло в окружающий воздух.

Внутренние теплообменники не так быстро передают тепло, но теплу некуда уходить, кроме окружающей воды (которая, можно возразить, также передает тепло в окружающую комнату — да ладно, ничто не является эффективным на 100%).

Итак, все сводится к применению, то есть к тому, какой тип теплообменника лучше всего подходит для данной системы отопления. В некоторых системах используются оба типа, как показано ниже.

Это схема водопровода, которую мы составили для клиента, который хотел, чтобы дровяной котел обогревал резервуар с водой, который, в свою очередь, обеспечивал как домашнее горячее водоснабжение, так и лучистое тепло пола.Да, и в лучистом полу должен быть антифриз, то есть он должен быть «закрыт».

Как видите, это очень сложная система отопления. Большинство излучающих систем намного проще. Но, как пример того, как видение может стать реальностью, смотрите фото готовой инсталляции ниже.

Накопительный бак с внутренним теплообменником находится за рамкой этой фотографии, но это часть этого выдающегося примера мастерства, сделанного своими руками.Наш заказчик, Робин Эллинс, доказывает, что гордость за владение и внимание к деталям, наряду с предварительно собранными сантехническими пакетами компании Radiant Floor, может привести к созданию системы отопления, которая может конкурировать даже с самой сложной профессиональной установкой.
