Газовый котел АКГВ-23,2-1

  Заказ по тел.: (499) 995-13-35  ЦЕНА (жми сюда)



Производство: ОАО «Боринское»
Гарантия: 36 месяцев
Габариты, мм (Д×Ш×В): 463×403×994
Масса, кг: 65
Тепловая мощность, кВт: 23,2
Автоматика: Орион
Отапливаемая площадь, м²: 90…200



Газовый котел АКГВ-23,2-1 с медным контуром- напольный, двухконтурный, энергонезависимый.

Используется в качестве отопительного и водогрейного устройства в системах водяного отопления жилых домов и бытовых построек площадью до 200 м². Котел АКГВ-23,2-1 отличается от котла АОГВ-23,2 наличием второго контура, используемого в целях подогрева проточной воды на хозяйственные нужды. Котел способен нагревать не менее 5 литров воды в минуту на температуру в 45 °C.

К наиболее значимым особенностям котла следует отнести:

  • отличные технические характеристики,
  • высокое качество изготовления,
  • широкую распространенность и известность котла среди газовщиков,
  • низкую цену аппарата и низкую стоимость обслуживания.

Исходя из этого, можно с уверенностью сказать, что котел АКГВ-23,2-1 производства ОАО «Боринское» — хороший выбор для отопления своей дачи или дома.

Помимо этого, модель оснащена автоматической системой безопасности, срабатывающей при перегреве воды, отсутствии газа или тяги, и терморегулятором для автоматического поддержания необходимой температуры теплоносителя и горячей воды.

Котел оснащен отечественной автоматикой «Орион» производства ООО «Теплосервис» (г. Таганрог).

Технические характеристики котла АКГВ-23,2-1



Топливо Природный газ
Тип автоматики Орион (Россия)
Номинальная тепловая мощность автоматического горелочного устройства, КВт (ккал/ч) 23,2 (20000)
Отапливаемая площадь, м² 90…200
Давление природного газа перед блоком автоматики, Па (мм. вод. ст.)
— номинальное 1274 (130)
— минимальное 637 (65)
— максимальное 1764 (180)
Обьемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа, % не более  0,05
КПД аппарата, % не менее 87
Теплоноситель Вода ГОСТ 2874-82
Параметры теплоносителя, не более:
— абсолютное давление, МПа 0,165
— максимальная температура, °C 95
— карбонатная жесткость, мг-экв/кг 0,7
— содержание взвешенных веществ отсутствует
Размер штуцера для подвода газа:
— условный проход Ду, мм 20
— резьба по ГОСТ 6357-81 G ¾ — B
Расход воды в режиме горячего водоснабжения при нагреве на 45°С, не менее, кг/мин 5,0
Размер штуцеров змеевика ГВС

Ду 15, мм
G ½ — В

Условный проход водяных присоединительных патрубков
— Ду, мм 50
— резьба по ГОСТ 6357-81, дюйм G 2 — В
Параметры автоматики безопасности
— подача газа к основной горелке только при наличии пламени на запальной горелке за время, сек (не более) 60
— время отключения подачи газа на запальную и основные горелки, сек 10. ..60
Разрежение в дымоходе за аппаратом, Па (мм. вод. ст.)

От 2,94 до 29,4
(от 0,3 до 3,0)

Максимальное избыточное давление в системе ГВС, МПа 0,6
Емкость бака-теплообменника, л 32,4
Максимальная температура отходящих в дымоход продуктов сгорания, °C при давлении газа 180 мм вод. ст. 210
Масса аппарата, кг 65
Габаритные размеры:
— ширина, мм 403
— глубина, мм 463
— высота, мм 994

Комплектность поставки

  • Котел АКГВ-23,2 в сборе в деревянной обрешетке
  • Технический паспорт

Паспорт и руководство по эксплуатации

 Скачать файл (427 kB)



Похожие модели

Котел АКГВ-23,2 SIT

 Котел АКГВ-23.2 SIT с медным контуром

Незамерзающая жидкость для систем отопления!

Газовый котел АОГВ технические характеристики

Что такое газовый котел аогв? Аббревиатурная расшифровка означает, что это аппарат отопительный газовый водогрейный, то есть, газовый котел для домовых или квартирных отопительных систем. От привычных котлов, которые устанавливаются в индивидуальных системах отопления, газовые котлы аогв отличаются тем, что имеют полную энергонезависимость (возможность полного функционирования в автономном режиме, без подключения к электрической сети), оборудованы автоматической системой (АСУП) контроля и управления, которые могут без вмешательства человека управлять режимами оборудования, контроллерами воздушной тяги и силы пламени в фитиле. Котельная с газовым агрегатом АОГВ



Особенности и отличия АОГВ от других газовых нагревателей

Универсальность и автономность – основные преимущества котла в частном доме. Универсальность заключается в том, что оборудование может работать не только от централизованного газопровода, но и от баллонного газа – достаточно поменять тип горелки. Кроме того, при отсутствии электричества электронную систему контроля успешно заменяет механическая автоматика – это и есть полная энергонезависимость и автономность.

Для жилья разной площади можно подобрать котлы соответствующей мощности, и этот параметр отражается в маркировке агрегата: так, марка котла АОГВ 17 расшифровывается, как аппарат отопительный газовый водогрейный с максимальной мощностью 17 кВт. Принципиальная схема котла АОГВ



Теплообразующие элементы агрегата: приборы и датчики автоматики, камера сгорания, рубашка (теплообменник), воздуховод (дымоходный канал). В РФ основными поставщиками этого автономного нагревательного оборудования являются Боринский и Жуковский заводы – все аогв жуковский и Боринский выпускаются в напольном исполнении. Боринский завод занимается производством нагревателей напольного типа в прямоугольном корпусе, с автоматикой, расположенной в этом же корпусе сзади. Вся автоматика монтируется в разных исполнениях и комплектациях – это может быть отечественная механическая и/или электронная аппаратура, а также автоматика европейского или американского производства.

Боринский завод изготавливает котлы с номинальной мощностью 7, 11, 17, 23 и 29 кВт в двух модификациях – одноконтурный котел и комбинированный агрегат с двумя контурами, и это позволяет отапливать в экономичном режиме даже небольшие домики с общей площадью до 70 м2. В этой особенности проявляется преимущество боринских агрегатов перед жуковскими, которые предназначены для больших площадей.

Газовый котел производства Боринского завода

Медная термопара – следующий основной элемент схемы, который приводит в рабочее состояние электромагнитный клапан, перекрывающий газ в камеру сгорания при затухании фитиля. Камера горения, которой оснащаются газовые котлы для частного дома марки АОГВ – открытая, и это значит, что воздух для поддержания горения поступает в камеру из окружающей атмосферы. Такое устройство схемы монтажа должно предусматривать наличие и естественной, и принудительной вентиляции в частном доме. Но при наличии хорошей естественной тяги электрический вентилятор можно использовать только в крайних случаях. Схема вентиляции для газового отопления

Рубашка с теплоносителем расположена в верхней части камеры сгорания, над горелкой. Оба контура (если котел аогв двухконтурный) имеют свой отдельный теплообменник с разделенными потоками воды и/или теплоносителя.

Жуковский Машиностроительный Завод производит котел аогв с номинальной мощностью 11, 17, 23 и 29 кВт в трех вариантах: экономичный нагреватель (эконом класс), универсальный котел (класс универсал), и класс комфорт.

В этих агрегатах отличаются автоматика – по комплектации и стране-производителю. Все котлы имеют пьезоэлектрический поджиг горелки, что соответствует определению автономности нагревателя. В зависимости от мощности прибора, по маркировке в паспорте можно узнать, какую площадь может обогреть конкретный агрегат. Выдержка из паспорта котла марки АОГВ 11,6-1 согласно ГОСТ 20219-74

Параметры нагревателей

Высокий КПД АОГВ – до 92% – означает, что установка этого оборудования принесет максимальную эффективность обогрева, и это – благодаря оригинальной конструкции рубашки. Котлы могут работать в отопительных системах с принудительной или естественной циркуляцией теплоносителя при условии, что давление в системе будет не меньше 1,4 Атм. Такие условия смогут обеспечить температуру жидкости +40/+900С.

Недостатком этой аппаратуры можно считать слишком большую мощность – даже самый маломощный котел производства Жуковского завода рассчитан на обогрев площади не менее 200 м2, а это значит, что в небольших домах его установка будет нецелесообразной и расходной.

Горелка в любой модификации и марке котла сделана из нержавеющей стали, поэтому ее долговечность гарантирована. Рубашка для ГВС – из меди, корпус агрегата покрыт полимерной или порошковой краской. Стандартная автоматика имеет температурные датчики и регуляторы для управления температурой теплоносителя и недопущения перегрева котла. Также в комплектацию входит термопара, контролирующая расход газа, и стабилизатор воздушного потока, который служит для компенсации перепадов воздушного давления при порывах ветра, а при безветренной погоде перекрывает газ. Сертификат соответствия на котел газовый AOГB



Наименования AOГB-11,6 AOГBК-11,6 AOГB-17,4 AOГBК-17,4 AOГB-23,2 AOГBК-23,2 AOГB-29 AOГB-35 AOГBК-35
Показатели
Мощность номинальная, кВт 11,6 11,6 17,4 17,4 23,2 23,2 29,0 29,0 35,0
Расход магистрального или баллонного газа
Магистральный, мЗ 1,19 1,19 1,75 1,75 2,32 2,32 2,95 3,56 3,56
Баллонный, кг/ч 0,865 0,865 1,215 1,215
Обогреваемая площадь, квадратные метры 120 120 100-200 100-200 100-250 100-250 150-300 150-400 150-400
КПД ≥ 90% 90,0 90,0 90,0 90,0 90,0 90,0 90,0 90,0 90,0
Расход ГВС при нагреве воды при 35°С, литров в минуту 3,5 3,5 7,0 10,0
Резьба на штуцере, дюймы 1/2 1/2 3/4 3/4 3/4 3/4 3/4 3/4 3/4
Подвод/отвод
К системе отопления 1/2 1/2 1/2 1/2 2 2 2 2 2
К системе ГВС 1/2 1/2 1/2 1/2
Диаметр патрубка для отвода газа, ≥ дециметров 1,15 1,15 1,25 1,25 1,38 1,38 1,38 1,38 1,38
Габариты, см
Высота 86,5 86,5 86,5 86,5 85,0 85,0 85,0 85,0 85,0
Ширина 41,0 41,0 41,0 41,0 33,0 33,0 38,0 38,0 38,0
Глубина 41,0 41,0 41,0 41,0 55,0 55,0 55,0 55,0 55,0
Масса, кг 43,0 47,0 49,0 52,0 56,0 72,0 65,0 80,0 82,0
В моделях с мощностью 23,2 29 и 35 кВт – прямоугольный корпус
Одноконтурный агрегат АОГВ – устройство и размеры

Установка АОГВ целесообразна только в частных жилых домах, а не в квартирах из-за их высокой мощности и больших размеров.

Котел газовый напольный АОГВ- 11,6 кВт Газовик Лемакс

Аппараты отопительные газовые водогрейные «Лемакс» серии «Газовик» нового поколения отличаются простотой конструкции и эксплуатации при высокой эффективности. Теплообменник выполнен из высококачественной стали марки DC01, соответствующей европейскому стандарту EN 10130:2006, американскому стандарту ASTM A 1011 и российским ГОСТ 16523-97 и ГОСТ 9045-93.

Благодаря покрытию антикоррозийной эмалью «CERTA» (температура воздействия 750°С) и обработке ингибирующим составом, теплообменник защищен от агрессивных факторов: растворов солей, минеральных масел. АОГВ работает в закрытых системах с рабочим давлением до 1 атм.

Преимущества:

  • Котел не требует подключения к электрической сети;
  • Оснащение оригинальными компонентами газогорелочного устройства и газовым клапаном итальянского концерна «SIT», а также инжекционной микрофакельной горелкой «POLIDORO»;
  • Наличие системы защиты от прерывания тяги, сажеобразования, а также от задувания котла;
  • Простота конструкции;
  • Удобство обслуживания котла за счет использования съемных элементов облицовки и профильной оснастки;
  • Удобство чистки котла за счет применения съемной верхней панели;
  • Увеличение первичного и вторичного притока воздуха;
  • Стильный новый дизайн;
  • Гарантия 3 года.
Технические характеристики газового котла ОАГВ-8 Газовик
Номинальная тепловая мощность, кВт 11,6
Коэффициент полезного действия, %, не менее 87
Средний расход газа, м3/час 0,6
Температура продуктов сгорания, не менее, °С 110
Наружный диаметр газоотводящего патрубка, не менее мм 120
Диапазон разряжения, при котором обеспечивается устойчивая работа аппарата, Па 3-29
Номинальное давление газа, Па 1274
Диаметр присоединительных патрубков, дюйм 11/2″
Расстояние между центрами присоединительных патрубков, мм  473
Диаметр подключения газа 1/2″
Объем теплообменника, л 16,5
Рабочее давление воды, МПа, не более 0,1
Максимальная температура воды при выходе из аппарата, °С 90

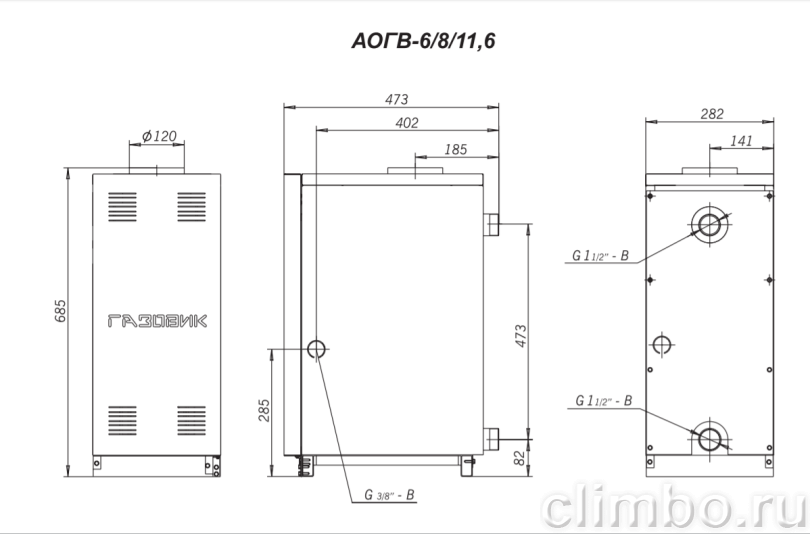

Габаритные размеры, высота/ширина/глубина, мм 685/282/473
Масса, не более, кг 34
Руководство по эксплуатации Скачать
Сертификат Скачать

Устройство аппарата
1 Аппарат
2 Газогорелочное устройство
3 Кнопка включения/выключения
4 Пьезорозжиг
5 Трубка терморегулятора
6 Смотровое окно
7 Штуцер подключения газа
8 Вход отопительной воды
9 Выход отопительной воды
10 Указатель температуры



Общие указания

Запрещается отбор горячей воды из системы отопления!

При покупке аппарата требуйте заполнения торгующей организацией талона на гарантийный ремонт. Проверьте комплектность и товарный вид. После продажи аппарата покупателю предприятие-изготовитель не принимает претензии по комплектности и механическим повреждениям. Транспортировка аппарата разрешается только в вертикальном положении.

Аппарат соответствует всем требованиям безопасности и экологии, установленным для данного вида товара. ГОСТ 20219.

Требования к помещению, используемому для установки аппарата:

  • в помещении не должно содержаться пыли и агрессивных паров;
  • помещение должно быть сухое;
  • объем помещения должен быть не менее 8 кубических метров;
  • в помещении должен быть обеспечен приток свежего воздуха.

Требования к дымоходу:

  • дымоход должен быть выведен выше зоны ветрового подпора;
  • уличная часть дымохода обязательно должна быть утеплена такими материалами, как стекловата, минеральная вата и т.п.

 Требования к эксплуатации:

– эксплуатация аппарата с температурой теплоносителя менее 50 ºС не рекомендуется, т. к. вызывает обильное образование конденсата и, как следствие, повышенный коррозийный износ внутренних полостей аппарата, резко сокращающий срок его службы.

Соблюдение вышеуказанных мер гарантирует долговременную надежную работу аппарата.

1. Аппараты стальные отопительные типа АОГВ «Газовик» предназначены для отопления квартир, жилых домов, коттеджей, зданий административно бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

2. Аппараты работают на природном газе ГОСТ 5542-96 и поставляются в собранном виде с газогорелочным устройством.

3. Работы по монтажу, инструктаж по эксплуатации, запуск в работу, профилактическое обслуживание и ремонт котла производятся специализарованной организацией и местным управлением газового хозяйства в соответствии с «Правилами безопасности систем газораспределения и газопотребления», утвержденными Госгортехнадзором РФ, и строительными нормами и правилами СНиП 11-35-76; СНиП 2. 04.05-91 Госстроя РФ, согласно проекта на установку котла и обязательным заполнением контрольного талона.

4. Проверка и чистка дымохода, ремонт и наблюдение за системой водяного отопления производятся владельцем аппарата. При замене старого аппарата с невысоким КПД на современный Вы должны уделить особое внимание конструкции Вашего дымохода. При КПД аппарата ниже 80-85% температура уходящих газов составляет около 200 ºС, что обеспечивает хорошую тягу даже при плохо утепленном дымоходе. При КПД выше 86% температура уходящих газов падает до 110-120 ºС, и в случае использования дымохода, не обеспечивающего минимальную тягу, срабатывает автоматика и отключается аппарат.

Статистика отказов показывает, что 94% проблем связанных с работой отопительных аппаратов, возникают из-за неверно выполненного дымохода.

5. Запрещается использование аппаратов на опасных производственных объектах.

Жуковский газовый котёл АОГВ — характеристики серий Эконом, Универсал, Комфорт

Газовый котёл АОГВ производства Жуковского машинного завода является лучшим представителем обогревательной техники отечественного производства. Это высокомощные устройства с долгим сроком службы, которые без труда отапливают большие по площади дома (до 600 м²) даже в самых суровых условиях. Все доступные покупателю модели соответствуют международным и национальным стандартам.

Чтобы в полной мере разобраться, что представляет собой столь популярный на рынке жуковский газовый котёл АОГВ, стоит узнать о его производителе. Обо всём и по порядку.

Бытовые котлы АОГВ-23,2-3 и АКГВ-23,2-3 электронезависимые

О производстве ЖМЗ

Жуковский машиностроительный завод является крупным промышленным российским предприятием, которое успешно работает уже больше семи десятилетий. Ещё до войны главным направлением компании был выпуск металлических устройств широкого назначения, а в военное время завод поставлял оборудование для нужд фронта. После войны организация выпускала наземную технику, которая предназначалась для обслуживания авиации.

Нужно сказать, что ЖМЗ и до настоящего времени делает поставки такой техники на внутренний и внешний рынок. Оборудование жуковского завода доступно и на российской территории, и в странах Азии, и даже на Кубе.

В 1970 годы компания стала производить комплектующие и разные узлы для космической сферы. В том числе, завод выпустил амортизаторы, кресла и ранцы для космонавтов.

1990 годы запомнились частичным производством противопожарного подвижного оборудования. Можно сделать вывод, что ЖМЗ – это организация с большим опытом и серьёзной материально-технической базой.

В настоящее время основным направлением работы завода считается разработка и изготовление обогревательной техники. Причём специалисты компании могут доказать серьёзные достижения в этой области – сегодня потребителю доступны больше тридцати модификаций котлов от газа типа АОГВ, КОВ и АКГВ. Мощностные характеристики варьируются в рамках 11-68 кВт. Покупатель может выбрать оптимальную технику для создания комфорта в своём доме либо квартире. Есть модификации, которые можно монтировать в нежилых помещениях.

Производитель поставляет на рынок отличные обогревательные котлы по бюджетной цене. Снижение себестоимости является результатом комплексного подхода к производственному процессу. Специально для организации работают различные цеха: литейный, электросварочный, малярный и пр.

В настоящее время заводская структура состоит из 50 подразделений, где работают более 1200 специалистов. Подобные мощности дают возможность Жуковскому машиностроительному заводу создавать проекты, заниматься совершенствованием и выводом на рынок современных обогревательных котлов, соответствующих госстандартам.

Чтобы не сомневаться в серьёзности ЖМЗ как крупного производителя качественной техники, хватит детальнее рассмотреть напольные газовые котлы АОГВ, как главные двигатели продаж.

Принцип действия АОГВ

Все агрегаты АОГВ оснащены встроенной атмосферной горелкой. Внизу конструкции, прямо под баком с тепловым обменником, установлена горелка, что отвечает за нагрев воды. При переоборудовании устройства возможна его работа на баллонном газе.

Устройство газового котла АОГВ жуковского машиностроительного завода

Теплообменник из стали имеет трубчатую конструкцию, что способствует высокому коэффициенту полезного действия. Сзади конструкции находятся выходной и входной штуцеры диаметром около 4 см. Они необходимы для подключения теплоносителя. С нижней части располагается обратка, а в верхней – «прямая».

Дымовая труба имеет диаметр около 120 мм и подсоединена к верхней части котла.

Управляется котёл клапаном, который обладает электромагнитными свойствами, а также рычагом термостата. Нередко выпускаются агрегаты с пьезорозжигом либо автозапуском. К клапану подсоединяются термопара и датчик тяги.

Термопара из меди регулирует пламя на запальнике и является одним из главных элементов котельного оборудования. Датчик тяги перекрывает газ при ослаблении тяги.

Преимущества и недостатки жуковских газовых котлов

Популярность газовых котлов АОГВ для частных домов и квартир обусловлена рядом преимуществ, которые по достоинству оценили пользователи.

Плюсы российской техники:

  1. Лёгкое управление, обеспечивающее безопасную и простую настройку температурного режима в определённых рамках.
  2. Применение инновационных технологий обуславливает максимальную точность и безошибочную надёжность работы.
  3. Котёл относится к независимым от энергии, поэтому не нуждается в подключении к сети электропитания.
  4. Оборудование сочетается с полипропиленом, чугуном, сталью и прочими материалами.
  5. Есть модификации, в которых возможно отключать газ самостоятельно, это повышает безопасность в случае аварии либо при отказе автоматических приборов.
  6. Теплообменник прочный и надёжный.
  7. Газовому котлу АОГВ не страшны перепады природного газа.
  8. Температура теплового носителя может настраиваться вручную.
  9. Срок службы равен 14 и более лет.
  10. Гарантия производителя на 36 месяцев.

Все котлы от газа жуковского завода имеют один контур и предназначены только под отопление. Однако на заметку: некоторые аналогичные модели других производителей могут оснащаться вторым контуром для подогрева воды для бытовых нужд.

Данные агрегаты имеют качественную термозащиту, обеспечивающую максимально полную переработку энергии использованного газа.

Газовые котлы АОГВ экологичны. Они выбрасывают в атмосферу минимум вредных веществ после полного сгорания газа, всё благодаря конструкции микрофакельной горелки.

Также важным фактом является то, что такие агрегаты адаптированы к условиям климата на территории России.

Недостатки агрегатов:

  1. Немалая стоимость данных котлов в сравнении с некоторыми аналогами.
  2. Определённые сложности при поиске запасных запчастей.
  3. Автоматика устаревших конфигураций на некоторых модификациях.
  4. Большие габариты котла.
  5. Некоторым людям внешний дизайн корпуса котельного оборудования может показаться непривлекательным.

Ассортиментный ряд

Все газовые агрегаты ЖМЗ являются напольными, представлены в трёх вариантах:

  • Эконом;
  • Универсал;
  • Комфорт.

В моделях Эконом встроена российская автоматика, в остальных – зарубежная.

Под брендом производятся только котлы с одним контуром – для обогрева помещений, модификаций, предназначенных под подогрев воды в ассортименте АОГВ данной компаний нет.

Популярные модели газовых котлов Жуковского машиностроительного завода

Жуковский напольный газовый котёл АОГВ не может быть двухконтурным, модели выпускаются только с одним контуром под отопление. Если есть необходимость в горячем водяном снабжении, то подключают бойлер косвенного нагрева. На базе АОГВ производятся АКГВ – они имеют встроенный тепловой обменник для тёплой воды.

Горелка подразумевает работу на природном газе. При желании перевода оборудования на баллонный газ, потребуется её замена и покупка особой форсунки. Жуковский завод производит устройства мощностью от 11 до 29 кВт. Возможно найти модель для обогрева площади от 45 до 250 м².

Популярностью пользуется напольный газовый котёл АОГВ-11.6 Эконом. Бытовые модификации – 11-29 кВт.

Характеристики газового котла АОГВ-11.6 Эконом

Характеристика Значение
Коэффициент полезного действия 90 %
Камера сгорания Открытая
Площадь обогрева 100 м²
Мощность 11,6 кВт
Количество контуров Один
Управление Механическое
Тип котла Конвекционный
Вес 45 кг

Жуковский газовый котёл АОГВ-23.2-3 Комфорт – тоже не менее востребованная модель среди покупателей на территории России. Смотрите его технические характеристики.

Характеристики газового котла АОГВ-23.2-3 Комфорт

Характеристика Значение
Коэффициент полезного действия 88 %
Камера сгорания Открытая
Площадь обогрева 200 м²
Мощность 23,2 кВт
Количество контуров Один
Управление Механическое
Тип котла Конвекционный
Вес 52 кг

В то же время газовый котёл АОГВ-23 Универсал может исполняться в двух вариантах и быть с одним контуром и с двумя. Это не зависимый от энергии агрегат, в комплект которого входит зарубежная автоматика. Функционирует он на разном виде газового топлива. Компактные размеры и небольшой вес являются прекрасными характеристиками для создания автономного обогрева.

Котел газовый ЖМЗ АОГВ 23, 2-3 Универсал

Стоит выделить и востребованный на рынке газовый котёл АОГВ-17.4-3 Универсал. Работает агрегат по конвекционному принципу. Устанавливается на полу, имеет открытую топочную камеру.

Характеристики газового котла АОГВ-17.4-3 Универсал

Характеристика Значение
Коэффициент полезного действия 88 %
Камера сгорания Открытая
Площадь обогрева 140 м²
Мощность 17,4 кВт
Количество контуров Один
Управление Механическое
Тип котла Конвекционный
Вес 49 кг

Ещё одна покупаемая модель, которая набирает всё большее количество положительных отзывов, это АОГВ-29-3 Комфорт – газовый котёл жуковского завода. Предназначен он для отопления частных домов и дач. Имеет мощность 29 кВт и может оснащать теплом площади от 160 до 250 м². Аппарат имеет автоматику безопасности (типа Mertik Maxitrol), которая отвечает за полную надёжность работы в экстренных ситуациях. Работа происходит на природном газе, однако и возможно функционирование и от газа в баллонах, правда при замене горелки. Весит такой котёл 55 кг.

Не стоит приобретать котёл для помещений меньшей по площади, чем указано в техпаспорте, потому что агрегат будет всё время перегреваться, что повлечёт за собой снижение срока службы котла. Не нужно также приобретать газовый котёл для помещений большей площади, чем рекомендуется, так как его будет недостаточно для отопления при низких температурах в зимнее время.

Особенности эксплуатации

Установив газовый котёл АОГВ от ЖМЗ, вы должны быть в курсе, что горелка, когда стартует, создаёт шум – хлопок. Есть модели, где он сведён к минимуму – включение происходит плавнее.

Дымовая труба устанавливается за пределами здания. Диаметр дымохода равен 14 см. Под его трубой находится ёмкость для сбора сажи. Её требуется своевременно чистить.

Помните, что подключение котла отопления от газа могут производить лишь специалисты газовой службы – самому что-либо подключать запрещается.

Для напольных агрегатов отводят отдельную комнату – котельную. Она должна быть на нижнем уровне здания. В технике выдаётся инструкция, схема подключения и паспорт.

Если кто-то ещё не догадался, аббревиатура АОГВ расшифровывается как «Аппарат отопительный газовый водонагревательный». И, стоит сказать, что ЖМЗ не единственный, кто производит такие агрегаты. Выпуском занимаются также отечественные организации, такие как ОАО «Боринское» (Москва), ЗАО «Ростовгазоаппарат» (его популярный газовый котёл АОГВ-17,4-3 и 11,6-3), и зарубежные – Beretta (Италия).

Газовый котёл АОГВ производства жуковского машиностроительного завода станет отличным решением для отопления большого дома либо загородного коттеджа.

Понимание рейтингов эффективности бытовых котлов

Во многих жилых домах используются котлы для нагрева воды и подачи горячей воды или пара для отопления. Пар распределяется по трубам к паровым радиаторам, а горячая вода может распределяться через радиаторы плинтуса или системы теплого пола или может нагревать воздух через змеевик. Паровые котлы работают при более высокой температуре, чем водогрейные, и по своей природе менее эффективны. Weil-McLain предлагает как водяные, так и паровые котлы, которые потенциально могут обеспечить существенное повышение эффективности по сравнению с нынешней моделью домовладельца.Специалист в области отопления вместе с домовладельцем может обеспечить разумные инвестиции, выбрав правильный бойлер для применения, достигнув правильного баланса стоимости и эффективности.

Оценка эффективности бытовых котлов

Эффективность котла измеряется годовой эффективностью использования топлива (AFUE) для блоков с потребляемой мощностью менее 300 000 BTUH. Федеральная торговая комиссия требует, чтобы на новых котлах отображалось их AFUE, чтобы потребители могли сравнивать эффективность нагрева различных моделей.AFUE — это расчетный КПД, который пытается оценить, насколько хорошо прибор преобразует энергию топлива в тепло в течение типичного года.

В частности, AFUE — это отношение годовой тепловой мощности котла к общей годовой энергии ископаемого топлива, потребляемой котлом. В общем, AFUE 90% означает, что 90% энергии топлива становится теплом для дома, а остальные 10% уходят в дымоход и другие места.

Полностью электрический котел не имеет потерь в дымоходе.Рейтинг AFUE для полностью электрического котла составляет от 95% до 100%. Однако, несмотря на их высокий КПД, более высокая стоимость электроэнергии в большей части страны делает полностью электрические котлы неэкономичным выбором.

Минимальные требования к рейтингу AFUE для котлов зависят от типа топлива и используемого теплоносителя. По состоянию на 1 сентября 2012 года все произведенные котлы имеют следующие минимальные рейтинги AFUE: 82% для газового водогрейного котла, 80% для газового парового котла, 84% для водогрейного котла на жидком топливе и 82 % для парового котла, работающего на жидком топливе.Кроме того, газовым котлам не разрешается иметь постоянное горение запальника, а водогрейные котлы должны иметь автоматические средства регулирования температуры воды в соответствии с предполагаемой тепловой нагрузкой.

Помимо типа используемого топлива и теплоносителя, модели котлов в первую очередь предназначены для работы в неконденсирующем или конденсационном режиме. Котлы без конденсации имеют КПД примерно от 80 до 88%, а котлы с конденсацией имеют КПД выше примерно 88%.Конденсационный котел конденсирует водяной пар, образующийся в процессе сгорания, и использует скрытое тепло от этой конденсации.

Рейтинг AFUE для конденсационного котла может быть намного выше (более чем на 6-8 процентных пунктов), чем для неконденсатного котла. Важно отметить, что существуют значительные различия между этими группами продуктов без конденсации и конденсации, и даже большие различия между новыми установками и установками, заменяющими эти различные продукты.Для достижения максимальной эффективности они должны использоваться в правильных приложениях.

Современные чугунные котлы намного более эффективны, чем те, что существуют более 20 лет назад, поэтому модернизация потенциально может обеспечить значительную экономию при замене чугунного котла новым чугунным котлом при правильном использовании. Weil-McLain предлагает сегодня на рынке один из самых эффективных чугунных газовых котлов GV90 +. Котел GV90 + имеет КПД 91.9% и может вентилироваться из ПВХ.

Модернизация котла / системы

В некоторых случаях домовладелец может быть финансово не готов или не в состоянии заменить котел. Иногда котлы можно модернизировать для повышения их эффективности. Эти обновления повышают эффективность более надежных старых систем. Но затраты на модернизацию следует тщательно сопоставить со стоимостью нового котла, особенно если замена возможна в течение нескольких лет. Модернизация зависит от вида топлива, но, как правило, некоторые варианты модернизации, которые могут повысить энергоэффективность системы, включают установку программируемых термостатов, добавление зонального контроля для систем горячего водоснабжения и / или установку наружных элементов управления сбросом. Продукты для очистки воды также можно использовать для улучшения циркуляции в системе, теплопередачи и предотвращения образования накипи.

Замена котла

Хотя старые котлы имели КПД в диапазоне от 56% до 70%, современные котлы могут достигать КПД до середины 90-х годов, преобразовывая почти все топливо в полезное тепло для дома. Модернизация энергоэффективности и новая высокоэффективная система отопления часто могут вдвое сократить расходы на топливо и выбросы. Повышение эффективности котла с 56% до 90% в среднем доме с холодным климатом может потенциально сэкономить 1.Выбросы углекислого газа 5 тонн ежегодно при отоплении на газе или 2,5 тонны при отоплении на масле.

Если котел старый, изношенный, неэффективный или значительно крупногабаритный, часто самым простым решением является его замена на современную модель. Старые угольные горелки, переоборудованные для работы на жидком топливе или газе, являются основными кандидатами на замену, как и газовые котлы с запальными лампами, а не с электронным зажиганием. Независимо от того, будет ли это плановая или внеплановая замена котла, бойлер правильного размера будет работать наиболее эффективно, если он будет правильно адаптирован к условиям дома.

В целом, оценку годовой экономии от замены системы отопления можно сделать, используя приведенную ниже таблицу, в которой предполагается, что обе системы отопления имеют одинаковую тепловую мощность и котел правильно подобран для применения в доме. Однако старые системы, как правило, имеют слишком большие размеры и будут особенно крупными, если домовладелец значительно повысит энергоэффективность дома (установит новые двери, окна, изоляцию и т. Д.). Благодаря этому дополнительному преимуществу фактическая экономия при обновлении до новой системы может быть выше, чем указано в таблице.

Будьте уверены, что независимо от вашего выбора, линейка котлов Weil-McLain установила отраслевой стандарт инноваций, дизайна, простоты установки, надежности и эффективности, обеспечивая душевное спокойствие, непревзойденный комфорт и окупаемость энергии для домовладельцев.

Источник:
«Печи и котлы». Energy.gov. N.p., n.d. Интернет. 26 апреля 2014 г.

Газовые котлы | Building America Solution Center

По данным США.Управление энергетической информации (EIA), до 11% существующих домохозяйств используют ту или иную форму горячей воды или пара (EIA 2009). Бойлеры производят горячую воду, которую можно использовать для отопления домов несколькими различными способами. Горячая вода может подаваться через петли пластиковых труб в полу для излучающего тепла пола или через металлические радиаторы, установленные вдоль стены, или радиаторы плинтуса, установленные рядом с полом. Горячая вода также может быть направлена ​​от водонагревателя топливного бака к змеевику в воздухообрабатывающем устройстве, оборудованном вентилятором для продувки воздухом через змеевик и через каналы подачи воздуха в дом.Большинство котлов для сжигания работают на природном газе. Мазут, пропан и древесина — другие источники топлива, используемые в местах, где нет свободного газа. Горячая вода для бойлера также может быть нагрета или предварительно нагрета с помощью солнечной системы нагрева воды, геотермального теплового насоса или воздушного теплового насоса. Котел может нагревать воду в баке или это может быть настенная модель без бака (проточного типа). Некоторые котлы обеспечивают тепло для резервуара с горячей питьевой водой в дополнение к подаче горячей воды в комнатные обогреватели; это называется косвенным нагревом воды.Некоторые новые, очень эффективные модели сочетают в себе отопление помещений, водонагревание и вентиляцию с рекуперацией тепла.

Для обеспечения наилучшей производительности система отопления должна иметь надлежащие размеры, чтобы соответствовать расчетной отопительной нагрузке дома, как описано ниже. Если дом построен с высоким уровнем изоляции и воздухонепроницаемости, часто можно установить меньшую систему отопления. Когда оборудование слишком велико, оно может «работать в коротком цикле» или многократно включаться и выключаться до того, как будет удовлетворена потребность, что может отрицательно сказаться на энергопотреблении, комфорте и долговечности оборудования.

Горючие котлы, печи и водонагреватели классифицируются Международным механическим кодексом (IMC) и Национальным кодексом топливного газа. Понимание описаний этих типов устройств на основе обоих кодов важно с точки зрения безопасности и эффективности.

Международный механический кодекс классифицирует котлы по типу вентиляции: прямой, механический или атмосферный. В соответствии с определениями главы 2 Международного механического кодекса 2009 и 2012 гг .:

  • Устройство с прямым выпуском воздуха — это устройство, сконструированное и установленное таким образом, что весь воздух для горения поступает из наружной атмосферы, а все дымовые газы выводятся во внешнюю атмосферу;
  • Система механической тяги — это система вентиляции, предназначенная для удаления дымовых или отходящих газов с помощью механических средств, состоящих из

— участок искусственной тяги при неположительном статическом давлении; или участок с принудительной тягой под положительным статическим давлением;

  • Система естественной тяги — это система вентиляции, предназначенная для удаления дымовых или выхлопных газов под неположительным статическим давлением вентиляции полностью за счет естественной тяги.

Национальный кодекс топливного газа 2015 г. (NFPA 54) разделяет печи на четыре категории в зависимости от давления в дымоходе, температуры дымового газа (относится к конденсирующимся или неконденсирующимся) и материалов выпускных труб, как показано в Таблице 1.

Таблица 1 . Национальный кодекс топливного газа (NFPA 54) определяет четыре категории печей для сжигания и водонагревателей в зависимости от типа горения (герметичный или негерметичный), давления в вентиляционной трубе и температуры в вентиляционной трубе.

Котлы с самым низким КПД — это котлы категории I.Котел категории I работает с дымоходом под отрицательным давлением по отношению к зоне топки (CAZ), то есть комнате, в которой расположен котел, и температура дымовой трубы выше 140 ° F, что достаточно для того, чтобы избегайте конденсации в вентиляционном отверстии. Горелка забирает воздух для горения из CAZ. Камера сгорания также открыта для CAZ; То есть, если вы стоите рядом с котлом, вы можете заглянуть внутрь и увидеть горелку и пламя.

В более старых котлах категории I используется открытый вытяжной колпак, который позволяет разрежающему воздуху попадать в вентиляционную трубу и смешиваться с выхлопными газами (рис. 1).Переключатель тяги в основании дымохода защищает пламя от нисходящих потоков, спускающихся по дымоходу или дымоходу. Эти старые котлы не имеют механической тяги, а называются естественной тягой (или атмосферной тягой), потому что они полностью полагаются на высокие температуры дымовых газов (относительно наружных температур) для отвода выхлопных газов вверх и из дымохода. Поскольку большая часть тепла идет вверх по дымоходу, котлы с естественной тягой имеют очень низкие показатели годовой эффективности использования топлива (AFUE), обычно 70% или меньше.

В более новом типе котлов категории I вытяжной колпак заменен на небольшой вентилятор, называемый вытяжным вентилятором, который втягивает воздух через камеру сгорания, хотя котел по-прежнему полагается на температуру дымовых газов для подъема дымовых газов вверх по дымовой трубе. . Вентилятор с принудительной вытяжкой помогает предотвратить обратную вытяжку при запуске и помогает начать вытяжку. Как только вентиляционная труба нагревается до температуры (140 ° F +), создается тяга, и давление внутри вентиляционной трубы (на положительной стороне вентилятора) становится отрицательным по отношению к CAZ.Вытяжной вентилятор избавился от вытяжного шкафа и разбавляющего воздуха, что приводило к потере энергии. Котлы категории I, оснащенные вытяжным вентилятором, обычно имеют более чистое или более полное сгорание, чем их старые аналоги, и поэтому выделяют меньше загрязняющих веществ в воздух. Усовершенствованные котлы и печи категории I также имеют электронное зажигание, а не стоячую контрольную лампу. Котлы категории I с принудительной тягой могут иметь КПД от 78% до 83%.

ENERGY STAR разрешает использование котлов с естественной вытяжкой в ​​климатических зонах IECC с 1 по 3, а программа DOE Zero Energy Ready Home допускает их использование в климатических зонах 1 и 2, если они имеют AFUE ≥ 80%.Однако маловероятно, что у котлов с вытяжным колпаком КПД превысит 70%, поэтому практически все котлы и печи с вытяжным колпаком ≥ 80% имеют вытяжную тягу, механическую или прямую вентиляцию. При установке котлов и топок с естественной тягой необходимо провести испытание на безопасность горения.

Котел или топка с вытяжным вентилятором считаются сконструированными с механической тягой. Однако, поскольку это все еще открытое сгорание (т. Е. Он забирает воздух для горения из CAZ) и поскольку он полагается на отрицательное давление в дымоходе для уноса побочных продуктов сгорания, он может, как котел или печь с естественной вентиляцией, иметь потенциал обратной тяги .Обратная тяга, когда газы сгорания утекают в CAZ, а не выходят из дымохода, может произойти, если в CAZ снижается давление по отношению к дымоходу. Это может произойти по нескольким причинам — например, одновременная работа нескольких вытяжных вентиляторов, сушилки и камина.

На рисунках 1 и 2 ниже показаны котлы категории I. В котле на Рисунке 1 используется старая технология вытяжного колпака, который втягивает разбавляющий воздух в вентиляционную трубу. В более новом котле на рис. 2 вытяжной колпак заменен на небольшой вытяжной вентилятор, который вытягивает продукты сгорания через камеру сгорания и дымоход, выталкивая побочные продукты сгорания через вентиляционную трубу.

Рисунок 1 . В газовых котлах с естественной тягой категории I естественная тяга нагретого дымохода втягивает воздух для горения через вытяжной колпак в камеру сгорания. (Изображение любезно предоставлено Calcs Plus)

Рисунок 2 . В котле с принудительной тягой категории I используется нагнетательный вентилятор для втягивания воздуха через камеру сгорания в дымоход. (Изображение любезно предоставлено Calcs Plus)

Категория II применяется к некоторым коммерческим печам, но не к бытовым приборам.

A Категория III Прибор для сжигания имеет вентиляционную трубу, которая находится под избыточным давлением, и в приборе не происходит конденсации, то есть его дымовые газы проходят только через один теплообменник, а затем выходят через вентиляционное отверстие при температуре выше 140 ° F. К приборам категории III могут относиться проточные газовые водонагреватели и газовые или мазутные котлы. Дальнейшее обсуждение жидкотопливных котлов см. В руководстве «Жидкотопливные котлы».

Котлы категории IV — это приборы для сжигания, которые имеют вентиляционную трубу с положительным давлением и дымовыми газами ниже 140 ° F.Вытяжной вентиль имеет низкую температуру, поскольку приборы категории IV оснащены двумя теплообменниками (или иногда одним очень большим теплообменником). Во втором теплообменнике отводится оставшееся тепло воздуха для горения, а водяной пар (побочный продукт сгорания) охлаждается и конденсируется в жидкую воду. Эта жидкость сливается в канализацию или наружу через отвод конденсата. Конденсат очень кислый (pH ≤ 3), поэтому местные нормы могут потребовать его предварительной обработки перед сбросом в канализацию.(См. Конденсационные котлы.)

Котлы категорий III и IV представляют собой устройства с принудительной тягой (также называемые механическими вентилируемыми), что означает, что они оснащены вентилятором для горения, который расположен перед горелкой и направляет воздух через камеру сгорания и из вентиляционного отверстия (Рисунок 5 ). Вентилятор постоянно работает, когда горелка работает, поэтому давление в вентиляционной трубе всегда положительное. Побочными продуктами полного сгорания являются CO 2 , H 2 O и N.

Котлы категории IV, как и котлы категории III, выпускают выхлопные газы сгорания непосредственно наружу через герметичную трубу, поэтому их нельзя отводить назад. Приборы категорий III и IV должны устанавливаться как приборы с закрытым сгоранием / прямым выпуском воздуха, что означает, что их камера сгорания изолирована от CAZ, и они забирают воздух для горения извне через вторую выпускную трубу или концентрические трубы, которые направляют воздух для горения непосредственно в камера сгорания снаружи дома.Однако, хотя производители не рекомендуют это, они иногда устанавливаются как устройства с прямым выпуском воздуха (где выхлопная труба установлена, но труба для входящего воздуха не установлена, поэтому котел забирает воздух для горения из CAZ).

Котлы категории IV могут работать на газе или жидком топливе. Для получения дополнительной информации о масляных котлах см. Руководство «Жидкотопливные котлы». Подробнее о котлах категории IV см. Конденсационные котлы.

С 1992 года Министерство энергетики США (DOE) в соответствии с Законом о национальном энергосбережении требует, чтобы у небольших газовых котлов AFUE не менее 80%.В ноябре 2007 года Министерство энергетики установило пересмотренный минимальный стандарт эффективности 82% для бытовых котлов, который вступит в силу в ноябре 2015 года. Чтобы получить маркировку ENERGY STAR, котел должен иметь КПД 85% или выше.

ENERGY STAR для домов (Версия 3, Ред. 08) позволяет газовым и масляным печам и котлам иметь AFUE ≥ 80% в климатических зонах 1, 2 и 3. В климатических зонах 4-8 ENERGY STAR требует, чтобы котлы были ≥ 85 % и маркировка ENERGY STAR.

Программа DOE Zero Energy Ready Home допускает использование котлов AFUE ≥ 80% только в климатических зонах 1 и 2.В климатических зонах 3 и 4 (кроме морской климатической зоны 4) котлы должны иметь AFUE ≥ 90%, а в климатических зонах с 5 по 8 (плюс морская климатическая зона 4) котлы должны иметь AFUE ≥ 94%.

Устройство управления котлом

В то время как старые котлы либо включены, либо выключены, новые котлы с многоступенчатыми или модулируемыми горелками имеют регулируемую мощность для лучшего соответствия тепловой нагрузке. Это уменьшает количество циклов включения-выключения (и циклические потери) и позволяет котлу работать дольше при более низких скоростях сжигания, что повышает эффективность.Немодулирующие котлы имеют КПД от 85% до 90%. Котлы, которые работают в режиме модуляции, а не только в режиме включения-выключения, могут повысить средний КПД котла до 8%. Модели с более высоким КПД также оснащены электронными контроллерами, которые могут продлить срок службы оборудования, повысить эффективность котла и повысить комфорт за счет регулирования температуры котловой воды, создания реле задержки времени, выполнения автоматической дополнительной продувки, предотвращения работы котла в теплую погоду, управления положение смесительных клапанов и контроль скорости насоса.Эти средства управления могут повысить эффективность котлов без конденсации на 10% и более и снизить потери на холостом ходу до 0,3%. Конденсационные газовые котлы, которые полностью регулируются и имеют усовершенствованные средства управления, могут достигать КПД от 92% до 96%.

Существует множество настроек, которые можно отрегулировать на современном котле для повышения эффективности и комфорта оборудования. Эти настройки могут обеспечить лучшую производительность, чем заводские настройки по умолчанию.

Управление сбросом температуры наружного воздуха, которое приводит выходной сигнал системы в соответствие с фактическими температурными условиями наружного воздуха, повысит комфорт владельцев как конденсационного, так и неконденсирующего оборудования, предотвращая резкие скачки температуры в помещении, когда температура наружного воздуха выше, чем расчетные условия.Если вы устанавливаете внешний сброс, рекомендуется, чтобы домовладельцы не использовали стратегию понижения температуры в ночное время, если не были установлены специальные элементы управления, которые могут игнорировать управление сбросом. Расположите датчик наружной температуры в месте, где он не будет подвергаться воздействию источников тепла, таких как прямой солнечный свет или вытяжное отверстие сушилки.

При установке управления сбросом наружной температуры с котлом без конденсации, выберите настройки так, чтобы температура обратной линии в котел была не ниже 140 ° F, чтобы предотвратить конденсацию.Однако при выборе уставок кривой сброса наружного воздуха для конденсационного котла выбирайте настройки так, чтобы температура воды, возвращающейся в котел, была ниже 130 ° F. Это гарантирует, что температура обратки будет достаточно низкой, чтобы способствовать конденсации, что значительно повысит энергоэффективность системы (более подробную информацию см. В Arena 2012). Чтобы гарантировать, что температура обратки ниже 130 ° F, температуру подачи, скорее всего, придется снизить до значения ниже заводской настройки. Убедитесь, что используемые излучатели тепла (плинтусы, радиаторы и т. Д.)) имеют правильный размер в зависимости от средней температуры в распределительном контуре. Если они меньше размера, они не будут отдавать достаточно тепла в помещение, и вода будет возвращаться в котел при слишком высокой температуре, предотвращая конденсацию. Системы теплых полов обычно настраиваются для работы при более низких температурах при установке, поэтому они не требуют дополнительной регулировки температуры подачи котла.

Если вы выбираете обогреватели с носками в домах, в которых есть конденсационные котлы с элементами управления сбросом наружного воздуха, убедитесь, что указанная модель с носками способна работать при низких температурах.Многие из доступных в настоящее время нагревателей пальцев ног не будут работать при температуре подачи ниже 140 ° F. Правильно спроектированная и сконфигурированная конденсационная гидронная система будет иметь температуру в обратной линии ниже 130 ° F большую часть года, оставляя людей без тепла в помещениях с обогревателями.

В энергоэффективных домах с высокой степенью теплоизоляции и оборудованием правильного размера ночное время суток может вызвать проблемы с комфортом и вызвать жалобы клиентов. Котел, размер которого соответствует расчетной тепловой нагрузке дома, не будет иметь достаточной мощности для восстановления после спада в разумные сроки, особенно если система спроектирована с управлением сбросом наружного воздуха. Наружные регуляторы сброса согласовывают температуру подачи котла с тепловой нагрузкой в ​​зависимости от текущих внешних условий, что серьезно ограничивает способность системы повышать температуру в помещении. Если котел был настроен с контролем сброса наружного воздуха и не имел возможности его отменить, посоветуйте домовладельцам не устанавливать обратно температуру термостата в ночное время. Это также рекомендуется, если дом очень энергоэффективен и котел рассчитан на расчетную тепловую нагрузку.

Если вы знаете, что домовладелец будет использовать стратегию понижения температуры, или если вы хотите предоставить такую ​​возможность, вы можете установить средства управления для ускорения восстановления температуры, такие как 1) контроль наддува, который автоматически повышает целевую температуру на выходе котла, если потребность в тепле не выполняется в течение установленного количества минут, 2) внутренний датчик, который работает с контролем сброса наружного воздуха, чтобы компенсировать задержки в ответе на основе внутренней температуры, или 3) простой ручной переключатель.Увеличение мощности излучателей тепла и, возможно, котла может потребоваться для обеспечения дополнительной нагрузки, возникающей в периоды восстановления после снижения.

Если размер котла превышает расчетную нагрузку, увеличение тепловых излучателей поможет сократить короткие циклы работы котла. Это может быть единственным вариантом в ситуациях, когда самые маленькие котлы слишком велики для расчетной нагрузки или имеется несколько зон, каждая из которых имеет очень малую нагрузку по сравнению с мощностью котла. В этих случаях увеличение размеров излучателей сократит цикличность, улучшит время отклика и повысит эффективность.Обратите внимание, что многие производители устанавливают максимальную разницу температур между подающей и обратной линиями котла для защиты теплообменника. Превышение размера излучателя тепла приведет к увеличению дельты T, поэтому убедитесь, что вы не увеличили размер до такой степени, что предел производителя будет превышен. При установке котла без конденсации убедитесь, что увеличение эмиттера не приводит к температуре обратной воды ниже 140 ° F.

Как для конденсационных, так и для неконденсируемых котлов отключение в теплую погоду отключает котел, когда заданная температура превышает температуру наружного воздуха.Бойлеры обычно поставляются с завода с настройкой отключения от 68 ° F до 72 ° F. В местах с большими перепадами температуры днем ​​и ночью или весной и осенью в домах, в которых используется пониженная температура, если отключение установлено слишком низко, теплая полуденная наружная температура может помешать поступлению тепла, даже если внутри все еще холодно. Убедитесь, что настройка отключения в теплую погоду не ниже желаемой температуры в помещении зимой. Например, если нормальная настройка составляет 70 ° F, отключение в теплую погоду должно быть не ниже 70 ° F.

Убедитесь, что ваша система включает в себя автоматическое управление последующей продувкой, при котором насос системы остается включенным в течение нескольких минут после прекращения работы котла для рассеивания тепла, все еще остающегося в массе котла.

Некоторые производители котлов начали предлагать средства управления, которые могут ограничивать максимальную мощность котла. Это может быть особенно полезно, если котел используется как для отопления помещений, так и для горячего водоснабжения, и одна нагрузка значительно меньше другой. Этот предел уменьшает цикличность в ситуациях, когда максимальная мощность сжигания котла значительно превышает потребность, например, если водонагреватель требует тепла, а обогреватель — нет.

Отвод тепла — это стратегия, при которой избыточное тепло котла отводится в резервуар горячей воды для бытового потребления (ГВС) после удовлетворения потребности в отоплении помещения. Исследования показали, что этот метод может значительно повысить общую эффективность системы (Butcher 2011).

См. Отчет о руководящих принципах измерения Building America: Конденсационные котлы — оптимизация эффективности и времени отклика во время работы в режиме пониженного давления для получения дополнительных указаний по настройке средств управления котлом.

Распределение

Одним из больших преимуществ водяного отопления является простота его зонирования.Системы лучистого отопления в старых домах часто устанавливались последовательно: одна труба шла от котла сначала к одному радиатору, а затем к следующему (с последующей потерей температуры в каждом последующем излучателе). Но в более новых распределительных системах используются параллельные или первично-вторичные трубопроводы с отдельными зонами, которыми можно управлять с помощью отдельных термостатов, чтобы легко согласовывать различные уставки температуры и графики.

Рисунок 3 . Котлы могут обеспечивать зональное отопление с параллельными контурами трубопроводов.(Изображение любезно предоставлено Calcs Plus)

Рисунок 4 . Система котла может быть оснащена первичным и вторичным контурами для подачи горячей воды для различных целей. (Изображение любезно предоставлено Calcs Plus)

Рисунок 5 . Плинтусные радиаторы отопления — одно из средств распределения тепла горячей воды.

Рисунок 6 . Петли трубопровода PEX укладываются перед заливкой плиты для этой системы лучистого теплого пола. (Изображение любезно предоставлено TC Legend Homes)

Как выбрать и установить котел

  1. Выберите котел с максимальной производительностью, финансирование которого позволит удовлетворить расчетную тепловую нагрузку проекта.Если вы участвуете в программе энергоэффективности, выберите котел, который соответствует требованиям для вашей климатической зоны, как описано на вкладке «Соответствие».
  2. Устанавливайте в соответствии с применимыми стандартами, включая Стандарт 5 ACCA: Спецификация установки качества HVAC и Руководство ACCA для технических специалистов по качественной установке и Стандарт 9 ACCA: Протоколы проверки качества установки HVAC.
  3. Разработайте эффективную систему распределения, которая позволяет зонировать.
  4. Подберите размер котла, предварительно рассчитав тепловую нагрузку в доме. Рассчитайте тепловую нагрузку, как описано в Руководстве по основам ASHRAE. Также доступно множество программных продуктов, которые могут помочь вам в расчетах, а некоторые производители котлов включают рекомендации по выбору размеров или программное обеспечение на своих веб-сайтах. Если расчетная нагрузка равна или ниже минимальной мощности выбранного котла, рассмотрите альтернативные варианты отопительного оборудования с низкой нагрузкой, которые лучше соответствуют расчетной нагрузке дома.
  5. Установите котел в виде системы с прямым отводом воздуха, при которой воздух для горения подается непосредственно в камеру сгорания котла снаружи. Если котел должен использовать CAZ для воздуха для горения, убедитесь, что в CAZ имеется необходимый воздух для горения, и проведите испытание на безопасность горения после установки. комната. См. Методы расчета и подачи воздуха для горения в руководстве «Печи для сжигания».
  6. Выберите соответствующий вентиляционный трубопровод в соответствии с Национальным кодексом по топливному газу (см. Вкладку «Соответствие»).
  7. Задайте настройки управления оборудованием для оптимизации эффективности системы, как описано выше и в Arena 2012.
  8. Если ваш котел нагревает гидро змеевик для принудительного нагрева воздуха, см. Компактное распределение воздуха и правильный выбор размеров воздуховодов HVAC.
  9. После установки котла и перед первым заполнением заполните систему водой с добавлением моющего раствора. Дайте ему циркулировать в течение нескольких часов, чтобы удалить жир, масло и химические вещества с припоя и флюса. Слейте, затем залейте чистой водой.Если городская вода вызывает коррозию, включите ее первоначальную очистку. При правильной установке котел должен работать бесконечно долго, не требуя дополнительной воды или очистки.
  10. Для конденсационных котлов: обеспечить отвод конденсата в канализацию или прямо на улицу. Поскольку конденсат очень кислый, соблюдайте местные нормативные требования в отношении предварительной обработки конденсата перед его сбросом в канализацию. Защищайте конденсатопровод от замерзания. Предусмотрите вторичный (аварийный) дренажный поддон из прочного материала.
  11. Проверьте правильность работы котла, проверив регулятор сброса наружного воздуха и оценив регулятор наддува, если он установлен.

Энергоэффективность котла и печи

Большинство из нас мало что знает о печи или котле в наших подвалах, кроме того, что они делают наши дома прекрасными, когда на улице ужасная погода. Мы используем термины «печь» или «котел» как синонимы и надеемся на лучшее.

Но не до конца разобраться в этих двух «рабочих лошадках» домашних систем отопления — упущенная возможность.Понимание особенностей печи и котла может помочь вам принять более правильные решения о том, какая из них лучше всего подходит для ваших домашних энергетических потребностей, что, в свою очередь, может помочь вам лучше спланировать свои затраты на электроэнергию. Например, существует разница между энергоэффективностью котла и печи.

Давайте начнем с основ работы печи и котла.

Как работает котел?

  1. Котлы отопительные водяные.
  2. Вода превращается в пар или горячую воду.
  3. Тепло пара перемещается по трубам в остальную часть дома и рассеивается через радиаторы. Версии с горячей водой перемещают воду через радиаторы плинтуса или системы лучистого пола или нагревают воздух через змеевик.
  4. Котлы
  5. работают на различных источниках энергии, включая природный газ, нефть, электричество и дрова.

Как работает печь?

  1. Печи отопительные воздушные.
  2. Тепло распределяется вентилятором по системе воздуховодов вашего дома.Горячий воздух попадает в комнату через регистры или вентиляционные отверстия в полу, стенах или потолке.
  3. Печи, также известные как системы обогрева горячим воздухом, могут работать на электричестве, природном газе, пропане или масле.
  4. Печи чаще встречаются в новых домах, потому что они обычно дешевле, чем бойлеры. Однако у каждого есть свои плюсы и минусы.

Котел Плюсы и минусы

Котлы обычно дороже печей. Сайт по благоустройству дома KompareIt сообщает, что котлы, которые сложнее установить, чем печи, обычно стоят от 2500 до 4000 долларов за модель среднего класса, в то время как высокоэффективные котлы стоят от 5000 до 10000 долларов, включая установку.Паровые, газовые и водогрейные котлы стоят примерно одинаково, но паровые котлы работают менее эффективно, так что об этом следует помнить, когда вы решаете, какой котел лучше всего подходит для ваших бытовых энергетических потребностей. Стоимость вывоза старого бойлера из подвала может варьироваться от 500 до 1000 долларов.

Вот основные плюсы и минусы котла:

Плюсы котла:

  1. Как правило, более энергоэффективно: Котлы обычно используют меньше топлива для обогрева вашего дома, что означает потенциально более низкие затраты на электроэнергию.(Подробнее об энергоэффективности мы поговорим ниже.)
  2. Более постоянный нагрев: Это может иметь большое значение при размышлениях о выборе печи или котла.
  3. Меньше шума при работе: Котлы, как правило, работают тише, чем печи, потому что вы не слышите звука дуновения горячего воздуха.
  4. Меньше обслуживания: Котлы не имеют, например, фильтров, требующих очистки.
  5. Лучшее качество воздуха: Поскольку котлы не нагнетают воздух, они не распространяют пыль и аллергены.Кроме того, они не сушат воздух так сильно, как нагретый горячий воздух.

Минусы котла:

  1. Медленнее реагирует: Котлам требуется больше времени для адаптации к изменениям термостата. Это означает, что вам нужно больше времени, чтобы почувствовать изменение температуры после увеличения или уменьшения нагрева.
  2. Сложнее установить: Котлы установить сложнее, чем печи.
  3. Сложнее переделать: Перевести с котельной на топочную практически невозможно.Добавление воздуховодов для перекачивания воздуха по дому было бы непомерно дорогостоящим. Кроме того, котлы не охлаждают дома, поэтому, если для вас важно центральное кондиционирование воздуха, вы, вероятно, захотите остановиться на системе топки / воздуховода.
  4. Утечки представляют опасность: Если в вашем бойлере протекает вода, ваш дом может серьезно пострадать от воды.

Печь за и против

При выборе печи или котла стоимость может иметь значение. KompareIt сообщает, что средняя стоимость печи составляет от 2000 до 3500 долларов, включая установку.Высокоэффективные модели могут стоить 5000 долларов и выше, включая установку. Удаление старой печи может стоить до 1000 долларов, в зависимости от размера и сложности.

Вот некоторые основные плюсы и минусы печи:

Плюсы печи:

  1. Дешевле: Поскольку печи встречаются чаще, чем котлы, они дешевле, иногда даже вдвое дешевле, чем котел.
  2. Сниженная опасность утечки: Печи с утечками обычно пропускают только воздух, который явно менее способен нанести ущерб вашему дому, чем бойлер, наполненный водой.
  3. Отсутствие опасности замерзания: Поскольку печи не содержат воды, система не подвергается опасности замерзания в случае отключения электроэнергии. Напротив, трубы отопления могут замерзнуть и потенциально лопнуть, если температура станет слишком низкой при длительном отключении электроэнергии.
  4. Легче установить: Установка печи обычно занимает несколько часов по сравнению с днями в некоторых котельных.

Минусы печи:

  1. Менее эффективен: Нагрев воздухом менее эффективен, чем обогрев водой.Это означает, что ваша печь будет расходовать топливо быстрее, чем бойлер, что потенциально увеличивает ваши затраты на электроэнергию.
  2. Больше шума: Печи дуют воздухом и издает звук. Вы слышите, как топка включается каждый раз.
  3. Пониженная тепловая стойкость: Принудительный нагрев воздуха не такой постоянный, как нагрев пара или горячей воды. В результате в одних комнатах может быть холоднее или жарче, чем в других.
  4. Низкое качество воздуха: Поскольку печи выдувают горячий воздух, они также выдувают пыль и аллергены.Кроме того, зимой воздух будет более сухим, чем если бы у вас было тепло от горячей воды или пара.

Энергоэффективность котла и печи

Первое, на что следует обратить внимание, думая об эффективности использования тепловой энергии, — это возраст вашей печи или котла. Energy.gov сообщает, что более старые топочные или котельные системы обычно были энергоэффективными только в диапазоне 56-70%. Сегодняшние системы могут достигать 98,5%. Это означает, что практически все топливо, которое вы покупаете, идет непосредственно на отопление вашего дома.Наличие более энергоэффективной печи или котла может означать сокращение ваших счетов на топливо и сокращение выбросов загрязняющих веществ вдвое. По словам Energy.gov, модернизация вашей печи или котла с КПД 56% до диапазона 90% может сэкономить 1,5 тонны выбросов углекислого газа ежегодно, если вы будете нагревать газом. Это число увеличивается до 2,5 тонн, если нагревать на масле.

Некоторые простые способы повышения энергоэффективности включают рассмотрение различных типов печей или котлов. Energy.gov рекомендует переключить газовую печь с запальной лампой, например, на печь с электронным зажиганием.

Энергоэффективность котлов и печей измеряется одинаково — годовой эффективностью использования топлива (AFUE). Устройство, имеющее AFUE, скажем, 70, преобразует 70% своего топлива в тепло. Остальные 30% потеряны. Федеральное правительство требует, чтобы газовые и мазутные печи не имели рейтинга AFUE ниже 78%. Модели высокоэффективных печей должны иметь рейтинг AFUE 85% или выше.

Номиналы

AFUE для котлов зависят от типа котла и источника тепла. KompareIt утверждает, что паровые котлы, работающие на масле, имеют минимальную AFUE 82%.Между тем, у парового котла, работающего на газе, должно быть минимум 80%. Водогрейные котлы имеют минимум 82% для газовых моделей и 84% для моделей, работающих на жидком топливе.

Energy.gov сообщает, что энергоэффективность котла и печи также можно сравнить, отметив некоторые особенности оборудования. В дополнение к просмотру процентных значений AFUE, Energy.gov предлагает обратить внимание на то, есть ли в системе отопления контрольная лампа. Например, наличие непрерывной контрольной лампы менее энергоэффективно, чем отсутствие контрольной лампы или наличие системы, которая конденсирует дымовые газы во втором теплообменнике, что обеспечивает дополнительную эффективность.В наиболее энергоэффективных системах отопления также предусмотрено герметичное сгорание.

Эта диаграмма с сайта Energy.gov поможет вам с первого взгляда проанализировать энергоэффективность котла и печи:

Техническое обслуживание котла и печи

Неважно, есть ли у вас печь или котел — если вы не позаботитесь о нем, он не будет работать в оптимальном режиме. А это означает, что вы можете терять деньги, поскольку отапливаете дом менее эффективно. Вот несколько рекомендуемых советов по обслуживанию от Energy.губ.

Для всех систем:

  • Проверьте вентиляционную соединительную трубу и дымоход. Проблема с дымоходом может быть причиной для установки нового оборудования, которое не требует использования существующего дымохода.
  • Проверить теплообменник.
  • Отрегулируйте элементы управления котлом или печью, чтобы убедиться, что настройки оптимальны для температуры воды и / или воздуха для повышения эффективности и комфорта.
  • Если вы подумываете о замене или модернизации существующей системы, Energy.gov рекомендует, чтобы технический специалист провел проверку эффективности сгорания.

Для систем с принудительной подачей воздуха:

  • Проверить камеру сгорания на предмет трещин.
  • Тест на окись углерода.
  • Отрегулируйте регулятор вентилятора и температуру приточного воздуха.
  • Очиститель и нагнетатель масла.
  • Удалить грязь, сажу или коррозию с печи или котла.
  • Проверить подачу топлива и характеристики пламени и при необходимости отрегулировать.
  • Уплотнить соединения между топкой и главными воздуховодами.

Для систем горячего водоснабжения:

  • Проверить предохранительный клапан.
  • Проверить контроль верхнего предела.
  • Проверить напорный бак, который должен быть заполнен только воздухом.
  • Очистить теплообменник.

Для паровых систем:

  • Слейте немного воды из котла, чтобы удалить осадок и повысить эффективность теплообмена.
  • Проверить контроль безопасности отсечки по низкому уровню воды и контроль безопасности по верхнему пределу.
  • Слить воду из поплавковой камеры для удаления осадка, который предотвратит засорение.
  • Проанализируйте котловую воду и при необходимости добавьте химикаты для контроля отложений и коррозии.
  • Очистить теплообменник.

В конечном итоге энергоэффективность вашего дома может сэкономить или стоить вам денег. Хотя вы можете не слишком много думать о своей печи или котле, когда кажется, что все работает нормально, важно понимать, как они работают, чтобы вы знали, что делаете все возможное, чтобы ваш дом работал эффективно. Выполнение рекомендованного планового обслуживания вашей печи или котла может сэкономить вам много денег (и избавиться от головной боли), так что проверьте свою систему в ближайшее время!

Свод правил штата Калифорния, раздел 8, раздел 753.Определения.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 2. Правила техники безопасности для котлов и топочных сосудов под давлением
Статья 2.Определения



Возраст: Период времени с даты изготовления или ближайшая оценка, если дата изготовления неизвестна.

Стандарты ANSI: стандарты, утвержденные в качестве национальных стандартов Американским национальным институтом стандартов, Inc.

Принадлежности Устройство, устанавливаемое и используемое для нормальной работы котла. Это включает трубопровод между котлом и устройством, но не включает трубопроводы за этой точкой, если иное не требуется в других положениях настоящих Приказов.

ASME: Американское общество инженеров-механиков.

Устройства автоматического аварийного отключения: элементы управления безопасностью (кроме рабочих органов управления), которые контролируют определенные существенные рабочие условия топочного котла и отключают котел в надлежащей последовательности, когда любое из существенных условий отклоняется от установленных пределов и требует обслуживания. обслуживающего персонала для возобновления работы котла.

Котел с автоматическим управлением: Котел, оборудованный устройствами для поддержания условий розжига горелки, давления и / или температуры, а также уровня или содержания воды в заданных пределах без ручных манипуляций.

Бойлер: Сосуд под давлением с огнем или без него, используемый для создания давления пара за счет применения тепла. (Это определение предназначено для включения «парогенераторов» и «котлов с принудительной циркуляцией», но исключает «необожженные испарители».) [Обратите внимание на определение: Кодовый котел, высокотемпературный водогрейный котел, котел низкого давления, миниатюрный котел, ядерный котел Электрокотел, Б / у котел.

Сертификат компетентности: Сертификат, выдаваемый Отделом лицам, успешно сдавшим письменный экзамен инспектора котлов, предписанный Отделом.

Сертифицированный инспектор: лицо, имеющее квалификацию для проведения инспекций или проверок котлов или резервуаров в соответствии с правилами, по которым построено судно, которое имеет безотзывный сертификат компетентности, выданный в соответствии с этой частью, и которое нанято любым лицом. из следующих:

Округ.

Город

Страховщик.

Работодатель с целью проверки только резервуаров и котлов, находящихся в его ведении.

Код

: Применимые разделы Кодекса ASME по котлам и сосудам высокого давления и Стандартов ANSI.

Котлы энергетические. Раздел I, издание 1977 г. (кроме PG — 39 и PW — 35, для которых будет использоваться издание 1974 г.).

Спецификация материалов, Раздел II, издание 1977 г.

Компоненты АЭС, Раздел III, издание 1977 г., Раздел 1 и 2 (кроме NB / NC / ND — 3612 (a) (3), для которого будет использоваться издание 1974 г.).

Отопительные котлы, Раздел IV, издание 1977 года.

Сосуды под давлением, Раздел VIII, издание 1977 г.

Квалификация по сварке и пайке, Раздел IX, издание 1977 года.

Правила эксплуатационного контроля компонентов атомных электростанций, Раздел XI, издание 1977 года.

Power Piping, ANSI B 31, 1, издание 1977 г. (кроме неметаллических труб, таких как пластмассовые, недопустимы, если это не разрешено специальными предписаниями по технике безопасности).

Дополнения к Кодексу

вступают в силу через шесть месяцев после даты выпуска, если Отделение не делает тем временем исключения из его отдельных частей.

Код Котел: котел, изготовленный, проверенный и проштампованный в соответствии с требованиями кодекса.

Подразделение: Отдел промышленной безопасности.

Испаритель: Устройство, обычно закрытое, для удаления излишков жидкости, как в установках для концентрирования сахара и сиропа, при сушке фруктов и т. Д., Или для испарения жидкости для последующей конденсации с целью ее очистки, например, от солей, содержащихся в растворе.

Существующие установки: Котлы, установленные в Калифорнии до принятия этих приказов и в соответствии с правилами техники безопасности Подразделения, действующими на момент установки.

Внешних осмотр: проверка всех видимых внешних поверхностей и принадлежность установленного котла или произвела сосуд высокого давления. По возможности, этот осмотр должен проводиться при работающем котле, чтобы инспектор мог наблюдать за работой органов управления.

Полевая проверка: Проверка установленного котла или топочного резервуара высокого давления.

Топливный сосуд под давлением: Металлический сосуд, кроме котла, в котором давление пара создается более 15 фунтов на квадратный дюйм путем прямого сжигания твердого, жидкого или газообразного топлива или с помощью электрических нагревательных элементов.(Это не относится к змеевику или трубной секции, в которой жидкость или другой продукт непрерывно циркулирует с помощью насоса или другого механического устройства, при условии, что размер труб или трубок не превышает 6 дюймов.)

Полное безопасное пилотное управление: устройство управления, которое отключает подачу топлива к основной и пилотной горелкам и требует ручного сброса, если:

Пламя пилотной горелки должно быть потушено, или

В случае искрового зажигания основная горелка не зажигается после 1 повторного срабатывания механизма зажигания.

Высокотемпературный водогрейный котел: Сосуд под давлением с огнем или без него, используемый для нагрева воды до температуры выше 212 ° F. При давлении, превышающем 160 фунтов на кв.

Внутренний осмотр: Осмотр всех доступных внутренних и внешних поверхностей котла или топочного сосуда высокого давления и его принадлежностей.

Котел низкого давления: Котел, который не:

Работать при давлении пара или с настройками предохранительного клапана пара, превышающими 15 фунтов на кв. Дюйм (паровой котел низкого давления), или

Работать при давлении воды, превышающем 160 фунтов на кв. Дюйм, или температуре воды, превышающей 250 ° F (водогрейный котел).

Это определение не предназначено для включения водонагревателей бытового типа при соблюдении всех следующих условий:

Вместимость водонагревателя не превышает 120 галлонов воды.

Водонагреватель предназначен только для нагрева технической воды.

Регулятор работы на всех автоматически управляемых нагревателях устанавливается производителем и относится к типу, который не может регулироваться для повышения температуры воды в верхней части нагревателя до более чем 200 ° F.

Нерегулируемый элемент управления устанавливается производителем на всех автоматически управляемых нагревателях и настроен на отключение подачи тепла, когда температура в верхней части нагревателя составляет 210 ° F или ниже. Этот орган управления и необходимый топливный клапан, переключатель и т. Д. Должны быть отделены от рабочих механизмов, требуемых в пункте (C) выше.

Газовые или масляные обогреватели с автоматическим управлением должны иметь предохранительный пилотный механизм, установленный изготовителем и устроенный таким образом, чтобы топливо было отключено как для основной горелки, так и для пилотной горелки в случае отказа пламени пилотной горелки или искрового запальника. .

Обогреватель одобрен Американской газовой ассоциацией или другой испытательной лабораторией, приемлемой для Американского национального института стандартов.

Нагреватель защищен от превышения давления, превышающего максимально допустимое рабочее давление обогревателя, и имеет пропускную способность в БТЕ / ч, по крайней мере, равную мощности горелки.

Змеевиковые обогреватели плавательных бассейнов на рабочих местах с потребляемой мощностью не более 400000 БТЕ / час не считаются котлами при соблюдении всех следующих условий:

Они используются для нагрева воды в бассейне до максимальной температуры 140 ° F с максимальным давлением 150 фунтов на квадратный дюйм.

Внутренний диаметр трубок не должен превышать 1/8 дюйма.

Объем воды внутри корпуса не превышает 6 галлонов.

Нагреватели для бассейнов с потребляемой мощностью 200 000 БТЕ / час и менее не обязательно должны соответствовать требованиям Кодекса ASME, но должны быть построены в соответствии с передовой инженерной практикой и иметь минимальный коэффициент безопасности 4.

Они должны иметь предохранительный клапан ASME, рассчитанный на полную выходную мощность в БТЕ и настроенный на указанное максимальное допустимое рабочее давление нагревателя или ниже.

Максимальное напряжение цепи управления должно составлять 120 вольт.

Горелка должна иметь предохранительный пилотный механизм, установленный производителем, который отключит подачу топлива как в основную, так и в пилотную горелки в случае выхода из строя пилотной горелки или искрового воспламенителя. Максимальное время до полного закрытия топливного клапана должно составлять 90 секунд для горелок, производительность которых не превышает 400 000 БТЕ / час.

Производитель должен установить реле потока или реле низкого давления воды внутри корпуса нагревателя для контроля потока через змеевик.

Должен быть установлен концевой выключатель высокой температуры ниже точки кипения при атмосферном давлении. Это в дополнение к контролю рабочей температуры, установленному на 140 ° F.

Должны быть два топливных клапана основной горелки, соединенные последовательно, или один топливный клапан с двумя седлами.

Змеевиковые пароочистители не считаются котлами при соблюдении всех следующих условий:

Самый большой номинальный размер трубы или трубки составляет 3/4 дюйма и не имеет прикрепленных барабанов или коллекторов.Они должны быть построены в соответствии с передовой инженерной практикой с запасом прочности не менее 4.

Номинальная вместимость воды не превышает 6 галлонов.

Нерегулируемый регулятор температуры верхнего предела должен быть настроен на работу при 350 ° F или ниже.

Пар в змеевике не образуется.

Предохранительный клапан, установленный на указанное максимальное допустимое рабочее давление или ниже, с предохранительной способностью, по крайней мере, равной мощности BTU горелки, должен быть установлен рядом с выпускным отверстием.

Горелка должна иметь предохранительный пилотный механизм, установленный производителем, который отключит подачу топлива как в основную, так и в пилотную горелки в случае выхода из строя пилотной горелки или искрового воспламенителя. Максимальное время до полного закрытия топливного клапана должно составлять 90 секунд для горелок, производительность которых не превышает 400 000 БТЕ / час.

Миниатюрный котел: Котел, не превышающий ни одного из следующих пределов:

Внутренний диаметр корпуса 16 дюймов.

Общий объем 5 кубических футов, не включая кожух и изоляцию. (Этот объем включает в себя общий объем частей котла, содержащих пар и воду, плюс объем камеры сгорания и газовых каналов до точки присоединения дымовой трубы или патрубка дымовой трубы.)

Поверхность водяного нагрева площадью 20 квадратных футов.

Максимально допустимое рабочее давление 100 фунтов на кв. Дюйм.

Национальный совет: Национальный совет инспекторов котлов и сосудов высокого давления.

Новые установки: котлы и топочные сосуды под давлением, установленные или переустановленные после даты вступления в силу настоящих Приказов.

Ядерный котел: Устройство, состоящее из сосуда или системы сосудов, в которых присутствует ядерное топливо и может иметь место ядерная цепная реакция, или в котором циркулирует теплоноситель реактора с целью нагрева жидкости для выработки полезной энергии. Такой ядерный котел должен включать соединительные трубопроводы до необходимого клапана или клапанов, необходимых для изоляции сосуда или системы сосудов, включительно.

Нагреватель для добычи нефти на нефтяном месторождении: прямоточный водотрубный парогенератор с принудительной циркуляцией, используемый только в операциях термического восстановления нефтяных месторождений, не имеющий огневых частей, работающих под давлением, размером более 4 дюймов, и никаких других частей, работающих под давлением. размер трубы больше 6 дюймов.

Силовой котел: Паровой котел работает при давлении, превышающем 15 фунтов на квадратный дюйм.

Proved Pilot: устройство, которое не позволит топливному клапану основной горелки открыться до тех пор, пока не будет установлен надлежащий источник воспламенения для зажигания основной горелки.

фунтов на квадратный дюйм: фунтов на квадратный дюйм.

Квалифицированный инспектор: либо сертифицированный инспектор, либо квалифицированный инженер по технике безопасности.

Квалифицированный инженер по технике безопасности: Лицо, имеющее квалификацию для проведения инспекций или осмотра котлов или резервуаров в соответствии с правилами, по которым построено судно, и имеющее действующий сертификат компетентности, выданный Подразделением.

Предохранительный клапан: автоматическое устройство сброса давления, приводимое в действие статическим давлением перед таким устройством, которое далее открывается при повышении давления по сравнению с давлением открытия.Он используется в основном для жидкостей.

Инспекция при перепродаже: Осмотр любого бывшего в употреблении котла для определения его максимально допустимого рабочего давления при повторной установке в соответствии с этими приказами.

Предохранительный предохранительный клапан: автоматическое предохранительное устройство, приводимое в действие давлением, подходящее для использования в качестве предохранительного или предохранительного клапана, в зависимости от применения.

Предохранительный клапан: автоматическое устройство сброса давления, приводимое в действие статическим давлением перед таким устройством и характеризующееся полностью открывающимся щелчком.Он используется для работы с газом или паром.

Подержанный котел: Котел, который сменил владельца и местоположение.

Инспекция цеха: Инспекция котлов и огневых сосудов под давлением в цехе изготовителя или на строительной площадке во время монтажа, в соответствии с требованиями Кодекса.

ПРИМЕЧАНИЕ: Уполномоченный орган: Раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса.

ИСТОРИЯ

1.Отмена подпункта (e — 2) и изменение подпункта (s — 4), поданных 8-12-76; начиная с тридцатого дня после этого (Регистр 76, № 33). предыдущую историю см. в Регистре 75, №6.

2. Поправки поданы 6-15-79; начиная с тридцатого дня после этого (Регистр 79, № 24).

3. Поправки поданные 5-28-81; начиная с тридцатого дня после этого (Регистр 81, № 22).

4. Редакционное исправление опечатки во Внутренней инспекции (регистр 92, № 29).

Вернуться к статье 2 Содержание


Поиск государственной лицензии — Лицензия установщика котла

Бюро строительных норм и правил , Котельное подразделение Департамента лицензирования и нормативно-правового регулирования штата Мичиган выпускает

A. НАИМЕНОВАНИЕ РАЗРЕШЕНИЯ ИЛИ УТВЕРЖДЕНИЯ:

Лицензия установщика котла

B. ЗАКОНОДАТЕЛЬНЫЙ ОРГАН:

Закон о котлах 1965, 1965 PA 290

С.ПРИМЕНИМЫЕ НОРМЫ:

Нормы правил котла

D. РЕЗЮМЕ РАЗРЕШЕНИЯ / УТВЕРЖДЕНИЯ:

1. Применимость (деятельность, требующая разрешения)

Лицензия установщика котла:

Лицензия установщика

-A класса 1B дает право на установку котла низкого давления, то есть котла, мощность сжигания которого не превышает 1 000 000 БТЕ в час, как указано изготовителем котла.

Лицензия установщика

-A класса 2B дает право на установку котла низкого давления любой мощности и мощности.

Лицензия установщика

-A класса 3B дает право на установку энергетического котла мощностью не более 5 000 фунтов пара в час.

-A лицензия установщика класса 4B дает право лицу установить котел мощностью не более 300000 -A. Лицензия установщика класса 5B дает право лицу установить котел любой мощности или мощности, за исключением котла с ядерным источником тепла. .

Лицензия установщика

-A класса 6B дает право лицу установить котел, в котором используется ядерный источник тепла или его части, приспособления или компоненты системы.Перед выдачей лицензии соискатель лицензии класса 6B должен будет предоставить доказательства того, что он знаком со всеми федеральными правилами и постановлениями, касающимися установки котла с ядерным источником тепла, и знает их. компания, обладающая действующими символами ядерного кода ASME, применимыми к тем частям любой ядерной котельной системы, которую компания предлагает установить.

2. Предварительные требования к подаче заявки

Правило 91. (1) Заявление на получение лицензии установщика котла должно быть на бланке, предоставленном котельным отделом департамента.Заявитель должен указать название предприятия, фирмы, товарищества или корпорации, которые заявитель намеревается представлять в бизнесе по установке котлов, и должен предоставить доказательства своего прошлого опыта установки котлов и доказательства своего мастерства. и инженерные навыки, которые позволят заявителю пройти экзамен и получить лицензию.

(2) Соискатель лицензии на установку котла должен иметь не менее 5 лет опыта работы на всех этапах установки котла в том классе лицензии, на который подает заявку соискатель.За 2 года опыта в проектировании, конструировании, производстве или контроле котлов может быть засчитан 2-летний опыт по сравнению с 5-летним опытом.

(3) Котельное подразделение департамента может проверить установки, которые должны быть указаны в заявке, чтобы установить минимальный практический опыт установки заявителя в желаемой классификации лицензии заявителя

3. Требования к подаче заявки

Правило 96.(1) Если при установке или переустановке котла или трубопровода используется сварка, то лицензированный установщик должен подать спецификации процедуры сварки и отчеты о квалификации процедуры, квалифицированные в соответствии с требованиями раздела IX кода ASME, квалификация сварки и пайки, с котельное подразделение цеха, перед проведением любого монтажа, требующего сварки.

(2) Лицензированный установщик, который использует сварку при установке или переустановке котлов или трубопроводов, должен иметь для проверки инспектором спецификации процедуры сварки и записи аттестации сварщика, которые будут использоваться или которые использовались при установке или переустановке.

Правило 99. (1) Кандидат на лицензию установщика котлов должен указать название предприятия, фирмы, товарищества или корпорации, в рамках которых он или она намеревается вести бизнес по установке котлов, до того, как будет выдана лицензия. Заявитель может быть владельцем, партнером, должностным лицом корпорации или надзорным сотрудником бизнеса, фирмы, партнерства или корпорации, юридически зарегистрированной в государстве.

(2) Лицо не может заниматься установкой котлов от имени более чем одного предприятия одновременно.

(3) Если этого требует кодекс ASME, лицензиат должен работать в организации, имеющей соответствующий сертификат авторизации.

Заявление на осмотр установщика котла

4. Порядок и сроки получения разрешения или согласования

Экзамены предлагаются ежеквартально: март, июнь, сентябрь и декабрь, в первую среду и / или четверг месяца.

Заявки должны быть получены в этом офисе за 30 дней до даты экзамена.

5. Эксплуатационные требования

Правило 107. (1) Лицензия монтажника котла должна обновляться ежегодно после уплаты сбора, установленного 408,4038 рэндов.

(2) Лицензия установщика истекает 31 декабря каждого года и должна быть продлена. Заявление о продлении должно быть подано в котельное отделение департамента в период с 30 сентября по 31 декабря. Лицензия, не продленная до 1 января, аннулируется и может быть восстановлена ​​только после подачи заявления о восстановлении и уплаты пошлины за продление сбор за восстановление в размере 75 долларов.00. Лицо, запрашивающее продление лицензии в течение 3 лет после аннулирования лицензии в соответствии с этим подпунктом, не подлежит повторной проверке на предмет лицензии, но должно уплатить как сбор за восстановление, так и ежегодный сбор за продление лицензии за текущий год продления. Лицо, которое не продлевает лицензию в течение 3 лет подряд, должно соответствовать требованиям и сдать экзамен по классу запрашиваемой лицензии.

(3) Лицензиат, который меняет деловую принадлежность, должен уведомить главного инспектора на форме, предоставленной котельным отделом отдела, о наименовании и адресе нового коммерческого предприятия, под которым лицензиат намеревается использовать свою лицензию.К бланку уведомления прилагается сбор в размере 20 долларов США.

6. Сборы
Экзамен установщика

$ 100.00

Лицензия на установщик $ 80.00

Продление программы установки $ 80.00

7. Апелляция

408.772 Обращение в борт.

сек. 22.

Лицо, пострадавшее от приказа или действия директора или главного инспектора в течение 15 дней с момента уведомления после приказа или действия, может обжаловать приказ или действие в правлении. Правление в течение 30 дней издает соответствующий приказ, одобряя или отклоняя приказ или действие.Копия приказа совета должна быть передана всем заинтересованным лицам.

8. Возможности общественного мнения

Комментарии и жалобы: [email protected]

Веб-сайт Бюро строительных норм и правил: www.michigan.gov/bcc

E. Контактная информация:

Свяжитесь с нами

Пересмотрено: 6/2017

Зданий — Инспекция котлов низкого давления

Ежегодно необходимо проверять и регистрировать следующие документы:

  • Котлы низкого давления в жилых домах на 6 и более семей

  • Котлы низкого давления в любых жилых домах, отнесенных к категории однокомнатных жилых домов (СРО)

  • Котлы низкого давления в зданиях смешанного назначения *

  • Котлы низкого давления в коммерческих зданиях

  • Бытовые водонагреватели марки H мощностью более 350 000 БТЕ в жилых, смешанных и коммерческих зданиях

Не требуют ежегодной проверки:

  • Котлы низкого давления в жилых домах на 5 и менее

  • Бытовые водонагреватели марки Н в жилых домах на 5 и менее семей

  • Индивидуальные котлы отопления отдельных жилых единиц (включая жилые части многофункциональных зданий)

  • Котлы низкого давления мощностью 100 000 БТЕ или менее

* в многофункциональном здании есть как коммерческие, так и жилые помещения


Ежегодный цикл проверки

1 января — 31 декабря


Инспекции

Проверки могут проводиться только уполномоченными инспекторами котлов, имеющими лицензию Департамента строительства или уполномоченной страховой компании.


Требования к проверке и подаче документов
  • Отчет об осмотре котла должен быть подан онлайн в DOB NOW: Safety в течение 45 дней после проведения проверки.

  • Если дефекты обнаружены во время проверки, дефекты должны быть исправлены, а отчет о последующей проверке должен быть подан онлайн в DOB NOW: Safety в течение 180 календарных дней с даты первоначальной проверки. Отчеты не считаются завершенными до тех пор, пока не будет проведена последующая проверка для подтверждения исправления дефектов.

  • Последующие отчеты, представленные более чем через 180 календарных дней с даты первоначальной проверки, получат штраф в размере 50 долларов США за котел за каждый месяц задержки отчета.

  • Отчеты, представленные более чем через 12 месяцев после начальной даты проверки, будут считаться истекшими, и будет наложен штраф в размере 1000 долларов за котел.

  • Владелец или лицензиат может запросить продление срока подачи документов на последующую инспекцию на основании критериев, изложенных в 1 RCNY 103-01.Запрос на продление можно подать онлайн в DOB NOW: Safety .

  • Владелец может запросить отказ от штрафов, отправив запрос на портале нарушений в DOB NOW: Безопасность Критерии отказа изложены в 1 RCNY 103-01.

Зола угольного остатка / котельный шлак — Описание материала — Руководство пользователя по отходам и побочным продуктам при строительстве дорожных покрытий

УГОЛЬНЫЙ ДОН ЯСЕНЬ /
КОТЕЛЬНЫЙ ШЛАК
Материал Описание

ПРОИСХОЖДЕНИЕ

Зольный остаток угля и котельный шлак — это крупные, гранулированные негорючие побочные продукты, которые собираются со дна печей, сжигающих уголь для генерации пара, выработки электроэнергии или того и другого. Большая часть этих побочных продуктов угля производится на угольных электростанциях, хотя значительное количество шлака и / или котельного шлака также производится из многих небольших промышленных или институциональных угольных котлов и на автономных предприятиях по производству энергии, работающих на угле. . Тип получаемого побочного продукта (например, зольный остаток или котельный шлак) зависит от типа печи, используемой для сжигания угля.

Пепельная зола

Самым распространенным типом угольных печей в электроэнергетике является сухой котел с донным измельчением угля.Когда пылевидный уголь сжигается в сухом нижнем котле, около 80 процентов несгоревшего материала или золы уносится с дымовыми газами, улавливается и восстанавливается в виде летучей золы. Остальные 20 процентов золы — это сухой зольный остаток, темно-серый, гранулированный, пористый материал с преимущественно размером песка минус 12,7 мм (½ дюйма), который собирается в заполненном водой бункере на дне печи. (1) Когда в бункер падает достаточное количество зольного остатка, он удаляется с помощью водяных струй под высоким давлением и транспортируется по водоотводным каналам либо в пруд для утилизации, либо в отстойник для обезвоживания, измельчения и складирования для утилизация или использование. (2) В 1996 году в коммунальном хозяйстве было произведено 14,5 миллионов метрических тонн (16,1 миллиона тонн) шлаков. (3)

Котельный шлак

Есть два типа котлов с мокрым днищем: шлаковый котел и циклонный котел. В котле с отводом используется угольная пыль, а в циклонном котле — измельченный уголь. В каждом типе зольный остаток хранится в расплавленном состоянии и выпускается в виде жидкости. Оба типа котлов имеют прочное основание с отверстием, которое можно открыть, чтобы расплавленная зола, скопившаяся у основания, могла стекать в зольный бункер, расположенный ниже.Зольный бункер в печах с мокрым подом содержит воду для закалки. Когда расплавленный шлак вступает в контакт с охлаждающей водой, он мгновенно разрушается, кристаллизуется и образует гранулы. Образующийся котельный шлак, часто называемый «черной красавицей», представляет собой крупный, твердый, черный, угловатый, стекловидный материал.

При сжигании пылевидного угля в печи с отводом шлака до 50 процентов золы остается в печи в виде котельного шлака. В циклонной печи, в которой сжигается измельченный уголь, от 70 до 80 процентов золы остается в виде котельного шлака, и только 20-30 процентов покидают печь в виде летучей золы. (1)

Котельный шлак с мокрым подом — это термин, который описывает расплавленное состояние золы, когда она забирается из нижней части шлакового крана или циклонных печей. Через определенные промежутки времени струи воды под высоким давлением вымывают котельный шлак из бункера в шлюз, который затем направляет его в сборный бассейн для обезвоживания, возможного дробления или просеивания, а также для утилизации или повторного использования. (4) В 1995 году коммунальные услуги в Соединенных Штатах произвели 2,3 миллиона метрических тонн (2.6 млн т) котельного шлака. (1)

Общая диаграмма, изображающая производственные и технологические операции, связанные с обращением с шлаком и шлаком, представлена ​​на Рисунке 4-1.

Рисунок 4-1. Производство и переработка золы или котельного шлака.

Дополнительную информацию об использовании зольного остатка и / или котельного шлака можно получить по телефону:

Американская ассоциация угольной золы (ACAA)

2760 Эйзенхауэр-авеню, офис 304

Александрия, Вирджиния 22314

НИИ электроэнергетики

3412 Hillview Road

Пало-Альто, Калифорния 94304

ОПЦИИ ТЕКУЩЕГО УПРАВЛЕНИЯ

Переработка

Согласно последним статистическим данным об использовании побочных продуктов сжигания угля, 30. Было утилизировано 3 процента всего шлака и 93,3 процента всего котельного шлака, произведенного в 1996 году. Основные области применения зольного остатка — это контроль снега и льда в качестве заполнителя в кирпичных блоках из легкого бетона и сырья для производства портландцемента. Зола также использовалась в качестве заполнителя дорожного основания и основания, конструкционного наполнителя (5) , а также мелкого заполнителя при асфальтовом покрытии и текучей насыпи. Основные области применения котельного шлака — это абразивоструйная очистка, гранулы кровельной черепицы, а также борьба со снегом и льдом.Котельный шлак также использовался в качестве заполнителя при укладке асфальта, в качестве конструкционного наполнителя, (5) , а также в дорожных основаниях и основаниях. (2)

Агентство по охране окружающей среды США в настоящее время проводит исследование отходов электростанций перед их утилизацией коммунальным предприятием. Возможно, что исследование EPA по смешанным отходам электростанций может оказать регулирующее влияние на полезное использование или повторное использование любых смешанных материалов. Ожидается, что это расследование будет завершено в 1998 году.

Выбытие

Зольный остаток и котельный шлак вывозятся на свалки или в отстойники-хранилища. При сливе в отстойники зольный остаток или котельный шлак обычно смешивают с летучей золой. Эта смешанная летучая зола и зольный остаток или котельный шлак называются зольной пылью. Примерно 30 процентов всей угольной золы перерабатывается во влажном состоянии и утилизируется в виде скопившейся золы. (3)

Зола в скоплении потенциально пригодна для использования, но ее характеристики различаются из-за способа утилизации.Из-за различий в удельном весе летучей золы и зольного остатка или котельного шлака более грубый зольный остаток или частицы котельного шлака оседают первыми, а более мелкая летучая зола дольше остается во взвешенном состоянии. Зольную золу можно утилизировать и складировать, в течение этого времени ее можно обезвоживать. При благоприятных условиях сушки зола может быть обезвожена до уровня влажности, близкого к оптимальному. Чем выше процент зольного остатка или котельного шлака в затопленной золе, тем легче ее обезвоживать и тем выше ее потенциал для повторного использования.Восстановленный зола использовалась в стабилизированных смесях основания или подстилающего основания и при строительстве насыпи, а также может использоваться как мелкий заполнитель или наполнитель в текучей засыпке.

ИСТОЧНИКИ РЫНКА

Хотя электроэнергетические компании производят золу на своих угольных электростанциях, большинство коммунальных предприятий не обрабатывают, не утилизируют и не продают золу, которую они производят. По большей части управление зольным остатком или котельным шлаком передается по контракту фирмам по сбыту золы или местным подрядчикам по транспортировке.На всей территории Соединенных Штатов, во всех штатах, кроме Гавайев, работает около 50 коммерческих фирм по сбыту золы. Помимо коммерческих организаций по сбыту золы, некоторые энергокомпании, работающие на угле, имеют собственные официальные программы сбыта золы. Большинство угольных электроэнергетических компаний в настоящее время нанимают специалиста по маркетингу золы, который отвечает за мониторинг образования, качества, использования или удаления золы, а также за взаимодействие с продавцами золы или брокерами, имеющими контракты с коммунальными компаниями.

ЭКСПЛУАТАЦИЯ НА ДОРОГАХ И ТРЕБОВАНИЯ К ОБРАБОТКЕ

Асфальтобетонный заполнитель (зола и котельный шлак)

И зольный остаток, и котельный шлак использовались в качестве заменителя мелкозернистого заполнителя в изнашиваемых поверхностях и базовых слоях горячего асфальта, а также в изнашиваемых поверхностях и базовых слоях из холодного эмульгированного асфальта. Из-за «попкорна», клинкероподобной низкой прочности некоторых частиц зольного остатка, зольный остаток чаще используется в базовых слоях, чем в изнашиваемых поверхностях.Котельный шлак использовался для изготовления изнашиваемых поверхностей, базовых слоев, а также для обработки поверхности асфальта или нанесения герметизирующего покрытия. Известно, что зольный остаток не используется для обработки поверхности асфальта или нанесения герметизирующего покрытия.

Просеивание крупногабаритных частиц и смешивание с другими заполнителями обычно требуется для использования зольного остатка и котельного шлака в дорожных покрытиях. Пирит, который может присутствовать в зольном остатке, также следует удалить (с помощью электромагнитов) перед использованием. Пирит (сульфид железа) волюметрически нестабилен, расширяется и оставляет красноватое пятно при воздействии воды в течение длительного периода времени.

Гранулированная основа (зола и котельный шлак)

И зольный остаток, и котельный шлак иногда использовались в качестве несвязанного заполнителя или гранулированного основного материала для строительства дорожных покрытий. Зольный шлак и котельный шлак при этом считаются мелкими заполнителями. Чтобы соответствовать требуемым спецификациям, зольный остаток или шлак может потребоваться смешать с другими природными заполнителями перед их использованием в качестве основного или вспомогательного материала. Просеивание или измельчение также могут быть необходимы перед использованием, особенно для шлакового остатка, где в золе присутствуют частицы большого размера, обычно более 19 мм (3/4 дюйма).

Стабилизированный основной заполнитель (зола и котельный шлак)

Зольный шлак и котельный шлак использовались в качестве стабилизированной основы. Стабилизированная основа или смеси подосновы содержат смесь заполнителя и вяжущих материалов, которые связывают заполнители, обеспечивая смеси большую несущую способность. Типы цементирующих материалов, которые обычно используются, включают портландцемент, цементную пыль или пуццоланы с активаторами, такими как известь, цементная пыль и известковая пыль.При строительстве стабилизированного основания с использованием зольного остатка или котельного шлака требуется как контроль влажности, так и надлежащий размер. Также следует удалить вредные материалы, такие как пирит.

Материал насыпи или засыпки (в основном донный ясень)

Зола и зола использовались в качестве конструкционных наполнителей при строительстве насыпей автомагистралей и / или при засыпке устоев, подпорных стен или траншей. Эти материалы также могут использоваться в качестве основы для труб вместо песка или мелкого гравия.Чтобы быть пригодным для этих применений, зольный остаток или зольный остаток должен иметь оптимальное содержание влаги или достаточно близко к нему, не содержать пирита и / или частиц, подобных «попкорну», и быть некоррозионным. Восстановленная зола должна быть складирована и должным образом обезвожена перед использованием. Зольный шлак может потребовать просеивания или измельчения для удаления или уменьшения негабаритных материалов (размером более 19 мм (3/4 дюйма).

Текучий заполнитель (в основном зола)

Зольный остаток использовался в качестве заполнителя в текучих смесях.Зола в скоплении также может быть переработана и использована в качестве текучей засыпки. Поскольку большинство текучих смесей-заполнителей обладают сравнительно низкой прочностью на сжатие (для возможности выемки грунта в более позднее время, если это необходимо), предварительная обработка зольного остатка или накопленной золы не требуется. Ни зольный остаток, ни скопившаяся зола не должны иметь какое-либо конкретное содержание влаги для использования в текучих смесях наполнителя, потому что количество воды в смеси можно регулировать для обеспечения желаемой текучести.

СВОЙСТВА МАТЕРИАЛА

Физические свойства

Зола на дне имеет угловатые частицы с очень пористой текстурой поверхности. Размер частиц зольного остатка варьируется от мелкого гравия до мелкого песка с очень низким процентным содержанием частиц размером с илово-глинистый. Зола обычно представляет собой хорошо сортированный материал, хотя в пробах золы, взятых с одной и той же электростанции в разное время, могут наблюдаться различия в гранулометрическом составе.Зольный остаток преимущественно имеет размер песка, обычно от 50 до 90 процентов проходит через сито 4,75 мм (№ 4), от 10 до 60 процентов проходит через сито 0,42 мм (№ 40), от 0 до 10 процентов проходит через сито 0,075 мм (№ 40). 200), а верхний размер обычно находится в диапазоне от 19 мм (3/4 дюйма) до 38,1 мм (1-1 / 2 дюйма). В Таблице 4-1 сравниваются типичные градации зольного остатка и котельного шлака.

Таблица 4-1. Гранулометрический состав зольного остатка и котельного шлака. (4)
(проходящие массовые проценты)

Ясень нижний Котельный шлак
Размер сита Глазго, WV Нью-Хейвен, WV Moundsville, WV Willow Island, WV Рокдейл, Техас Moundsville, WV
38 мм (1-1 / 2 дюйма) 100 99 100 100 100 100
19 мм (3/4 дюйма) 100 95 100 100 100 100
9.5 мм (3/8 дюйма) 100 87 73 99 100 97
4,75 мм (№ 4) 90 77 52 97 99 90
2,36 мм (№ 8) 80 57 32 85 88 62
1. 18 мм (№ 16) 72 42 17 46 42 16
0,60 мм (№ 30) 65 29 10 23 10 4
0,30 мм (№ 50) 56 19 5 12 5 2
0.15 мм (№ 100) 35 15 2 6 2 1
0,075 мм (№ 200) 9 4 1 4 1 0,5

Котловые шлаки преимущественно одинарные и имеют размер от 5,0 до 0,5 мм (сито № 4 — № 40). Обычно котловые шлаки имеют гладкую текстуру поверхности, но если газы задерживаются в шлаке, когда он выходит из печи, закаленный шлак становится несколько везикулярным или пористым.Котельный шлак от сжигания лигнита или полубитуминозного угля имеет тенденцию быть более пористым, чем шлак восточных битуминозных углей. (6) Котловой шлак представляет собой по существу крупнозернистый или средний песок, от 90 до 100 процентов проходит через сито 4,75 мм (№ 4), от 40 до 60 процентов проходит через сито 2,0 мм (№ 10), проходит 10 процентов или меньше. через сито 0,42 мм (№ 40) и 5 ​​процентов или менее, проходящих через сито 0,075 мм (№ 200). (4) Удельный вес сухого зольного остатка зависит от химического состава, при этом более высокое содержание углерода приводит к более низкому удельному весу.Зольный остаток с низким удельным весом имеет пористую или везикулярную текстуру, характерную для частиц попкорна, которые легко разрушаются при загрузке или уплотнении. (7) В таблице 4-2 перечислены некоторые типичные физические свойства шлаков и шлаков.

Таблица 4-2. Типичные физические свойства зольного остатка и котельного шлака.

Имущество Ясень нижний Котельный шлак
Удельный вес (6) 2. 1 — 2,7 2,3 — 2,9
Масса сухого блока (6) 720-1600 кг / м 3
(45-100 фунтов / фут 3 )
960-1440 кг / м 3
(60-90 фунт / фут 3 )
Пластичность (6) Нет Нет
Поглощение (4) 0,8 — 2,0% 0.3 — 1,1%

Химические свойства

Зольный шлак и котельный шлак состоят в основном из кремнезема, глинозема и железа с меньшим процентным содержанием кальция, магния, сульфатов и других соединений. Состав зольного остатка или частиц котельного шлака определяется в первую очередь источником угля, а не типом печи. В Таблице 4-3 представлен химический анализ выбранных проб шлака и шлака из различных типов угля и из разных регионов.

Таблица 4-3. Химический состав отобранных образцов шлака и шлака
(проценты по весу). (4)

Ясень Тип: Ясень нижний Котельный шлак
Тип угля: Битумный Полубитуминозный лигнит Битумный лигнит
Расположение Западная Вирджиния Огайо Техас Западная Вирджиния Северная Дакота
SiO 2 53. 6 45,9 47,1 45,4 70,0 48,9 53,6 40,5
Al 2 O 3 28,3 25,1 28,3 19,3 15,9 21,9 22,7 13,8
Fe s O 3 5.8 14,3 10,7 9,7 2,0 14,3 10,3 14,2
CaO 0,4 1,4 0,4 15,3 6,0 1,4 1,4 22,4
MgO 4,2 5,2 5,2 3.1 1,9 5,2 5,2 5,6
Na 2 O 1,0 0,7 0,8 1,0 0,6 0,7 1,2 1,7
К 2 О 0,3 0,2 0,2 0,1 0.1 0,1 1,1

Зольный шлак или котельный шлак, полученный из лигнита или полубитуминозных углей, содержит более высокий процент кальция, чем зольный шлак или котельный шлак из антрацита или битуминозных углей. Хотя сульфат не показан в Таблице 4-2, он обычно очень низкий (менее 1,0 процента), если только пириты не были удалены из зольного остатка или котельного шлака.

Из-за содержания соли и, в некоторых случаях, низкого pH шлака и котельного шлака эти материалы могут проявлять коррозионные свойства.При использовании зольного остатка или котельного шлака в насыпи, засыпке, подоснове или даже, возможно, в грунте, возможность коррозии металлических конструкций, которые могут контактировать с материалом, вызывает озабоченность и должна быть исследована перед использованием.

Испытания индикаторов коррозионной активности, обычно используемые для оценки зольного остатка или котельного шлака, включают pH, удельное электрическое сопротивление, содержание растворимых хлоридов и содержание растворимых сульфатов. Материалы считаются некоррозионными, если pH превышает 5.5, удельное электрическое сопротивление превышает 1500 Ом-сантиметров, содержание растворимого хлорида составляет менее 200 частей на миллион (ppm) или содержание растворимого сульфата составляет менее 1000 частей на миллион (ppm). (8)

Механические свойства

В Таблице 4-4 перечислены некоторые типичные значения характеристик уплотнения шлака и шлака (максимальная плотность в сухом состоянии и оптимальная влажность), характеристик долговечности (абразивная стойкость по Лос-Анджелесу и устойчивость к натрию), прочности на сдвиг и характеристик несущей способности (угол трения и) и проницаемость.

Максимальные значения плотности сухого остатка золы и котельного шлака обычно на 10-25 процентов ниже, чем у природных гранулированных материалов. Оптимальные значения влажности зольного остатка и котельного шлака выше, чем у природных гранулированных материалов, при этом оптимальное содержание влаги в зольном остатке значительно выше, чем в котельном шлаке.

Котельный шлак обычно имеет меньшие потери на истирание и потери прочности, чем зольный остаток, из-за его стекловидной текстуры поверхности и меньшей пористости. (9) На некоторых электростанциях угольный колчедан утилизируют вместе с зольным остатком или котельным шлаком. В таких случаях некоторое количество пирита или растворимого сульфата содержится в зольном остатке или котельном шлаке, (9) , что может отражаться в более высоких значениях потери прочности сульфатом натрия. Заявленные значения угла трения находятся в том же диапазоне, что и для песка и других обычных источников мелкого заполнителя. (7)

Таблица 4-4. Типичные механические свойства шлака и котельного шлака.

Имущество Ясень нижний Котельный шлак
Максимальная плотность в сухом состоянии
кг / м 3 (фунт / фут 3 ) (7)
1210–1620
(75–100)
1330–1650
(82–102)
Оптимальная влажность
Состав,% (7)
Обычно <20
12-24 диапазон
8–20
Лос-Анджелес Абразион
Убыток% (4)
30–50 24–48
Устойчивость к сульфату натрия
Убыток% (4)
1.5–10 1–9
Прочность на сдвиг
(Угол трения) (6)
38 — 42 °
32-45 ° (размер <9,5 мм)
38 — 42 °
36 — 46 ° (размер <9,5 мм)
Калифорния Передаточное число
(CBR)% (6)
40–70 40–70
Коэффициент проницаемости
см / сек (6)
10 -2 -10 -3 10 -2 -10 -3

Калифорния Значения коэффициента подшипника сравнимы со значениями для высококачественного гравия.Можно ожидать, что как сухой зольный остаток, так и котельный шлак будут иметь коэффициенты проницаемости, которые находятся в примерно одном диапазоне (7) Проницаемость связана с процентом мелких частиц (минус 0,075 мм или сито № 200) материала.

ССЫЛКИ

  1. Компания Babcock & Wilcox. Steam. Его создание и использование . Нью-Йорк, NY, 1978.

  2. Hecht, N. L. and D.С. Дюваль. Характеристика и использование бытовых и коммунальных осадков и золы: Том III — Угольная зола . Национальный центр экологических исследований, Агентство по охране окружающей среды США, 1975.

  3. Американская ассоциация угольной золы. 1996 Производство и использование продуктов сгорания угля . Александрия, Вирджиния, 1997.

  4. Моултон, Лайл К. «Зола и котельный шлак», Труды Третьего Международного симпозиума по утилизации золы .Горное управление США, Информационный циркуляр № 8640, Вашингтон, округ Колумбия, 1973 г.

  5. ASTM E1861-97. Стандартное руководство по использованию побочных продуктов сгорания угля в конструкционных заполнителях , Американское общество испытаний и материалов, Вест Коншохокен, Пенсильвания.

  6. Маджизаде, Камран, Гэри Боковски и Рашад Эль-Митини. «Материальные характеристики золошлаковых остатков электростанций и их характеристики в битумных смесях: лабораторные исследования», Труды Пятого Международного симпозиума по утилизации золы , U.S. Министерство энергетики, отчет № METC / SP-79/10, часть 2, Моргантаун, Западная Вирджиния, 1979.

  7. Ловелл, К. У., Т.-К. Ke, W.-H. Хуанг и Дж. Э. Ловелл. «Пепел как дорожный материал», представленный на 70-м ежегодном заседании Совета по исследованиям в области транспорта, Вашингтон, округ Колумбия, январь 1991 г.

  8. Ke, T.-C. и К. В. Ловелл. «Коррозионная активность донной золы Индианы», Протокол транспортных исследований № 1345 , Совет транспортных исследований, Вашингтон, округ Колумбия, 1992.

  9. Моултон, Лайл К., Роджер К. Силс и Дэвид А. Андерсон. «Использование золы угольных электростанций при строительстве автомагистралей», Протокол транспортных исследований № 430 , Совет транспортных исследований, Вашингтон, округ Колумбия, 1973 г.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    © 2011-2021 Компания "Кондиционеры"
