Полезные материалы о устройства защиты от импульсных перенапряжений
В данном разделе мы собрали полезные материалы о устройствах защиты от импульсных перенапряжений.Среди них:
— Зачем нужны УЗИП и где они применяются;
— Виды и типы устройств;
— Как выбрать оборудование;
— Как определить срабатывание УЗИП;
— Импульсные перенапряжения – пути возникновения и проникновения, виды, последствия;
— УЗИП и УЗО в чём разница?
Как определить, что УЗИП сработал?
Никак. УЗИП не снабжаются встроенными индикаторами или счетчиками срабатывания. Чтобы зафиксировать факт срабатывания УЗИП или для мониторинга сети на предмет возникновения импульсных перенапряжений, можно поставить счетчик импульсов на основе датчиков тока.
Зачем нужно индикаторное окошко на корпусе УЗИП?
Оно отражает состояние рабочего элемента УЗИП. Красный цвет означает выход из строя варистора или разрядника и необходимость замены съемного модуля.
УЗИП одноразовое устройство или многоразовое?
УЗИП – устройство многократного действия, после срабатывания оно возвращается в исходное непроводящее состояние.
Какое количество срабатываний имеет УЗИП?
УЗИП более 20 раз пропускает номинальный разрядный ток 8/20 мкс, и, хотя бы единожды без разрушений, – максимальный разрядный ток 8/20 мкс.
Но если УЗИП выбран неверно с точки зрения несоответствия параметрам возможных воздействий, или выбран верно, но случилось нерасчетное воздействие, или УЗИП на базе варистора установлен в сеть, где происходят колебания (скачки) напряжения, то возможен его преждевременный выход из строя.
Почему УЗИП может выйти из строя?
УЗИП может разрушиться из-за нерасчетных воздействий, если фактический ток молнии через (модуль) УЗИП превысит указанные в паспорте значения импульсного или разрядного тока молнии. УЗИП на базе варисторов может выйти из строя из-за нагрева под воздействием тока утечки при длительном превышении допустимого напряжения.
Непосредственной причиной повреждения УЗИП на базе разрядников может стать неспособность погасить дугу сопровождающего тока.
УЗИП и УЗО – в чём разница?УЗО и УЗИП – устройства разного назначения. УЗО (УДТ) – это дифференциальный выключатель, реагирующий на разность токов, УЗИП – не выключатель, а ограничитель импульсных перенапряжений. УЗИП устанавливается электрически параллельно нагрузке и ограничивает перенапряжение, оставляя нагрузку в работе. Поэтому УЗО не заменяет УЗИП, а УЗИП не заменяет УЗО.
Уровень защиты УЗИП – лучше больше или меньше?
Под уровнем защиты УЗИП понимается напряжение, которое будет приложено к изоляции защищаемого оборудования. По сути это импульсное разрядное напряжение, если речь идет об УЗИП на базе разрядников, и остаточное напряжение – применительно к УЗИП на базе варисторов.
Сеть до 1000 В лучше защитит УЗИП в силу того, что среди УЗИП есть устройства I класса на базе разрядников, способные выдержать импульсный ток молнии формой волны 10/350 мкс.
ОПН-0,4 кВ могут классифицироваться в качестве УЗИП II класса, поскольку они не проходят испытания импульсом тока 10/350 мкс. Т.е. корректно сравнивать УЗИП II класса и ОПН-0,4 кВ. Если паспортные характеристики этих устройств одинаковые, то у УЗИП будет преимущество в том, что они монтируются на стандартную дин-рейку, в то время как ОПН-0,4 кВ имеют крепление под болт, которое требует дополнительного места в шкафу.
В общем случае, более широкий ассортимент УЗИП позволяет подобрать устройство с любыми параметрами для установки в любой зоне молниезащиты.
Есть ли смысл во внешней молниезащите без УЗИП и в УЗИП без внешней молниезащиты?
Есть.
Внешняя молниезащита предотвратит неконтролируемый удар молнии в объект, и, соответственно, механические разрушения, потерю электроснабжения, пожар. При этом при отсутствии УЗИП возможно повреждение оборудования из-за перенапряжений, связанных с увеличением потенциала заземляющего устройства и протеканием тока молнии по токоотводам.
Если на объекте нет внешней молниезащиты, то считается, что прямой удар молнии – нерасчетный случай. Здесь источником воздействия на оборудование может стать питающая воздушная или кабельная линия 0,4 кВ при ударе молнии непосредственно в ВЛ или в землю поблизости. УЗИП во вводном щитке предотвратит выход из строя помехочувствительного оборудования.
Не спасет. УЗИП защищает не от скачков напряжения, а от импульсных перенапряжений – быстро нарастающих, мощных импульсов, длительность которых лежит в микросекундном диапазоне. «Скачками» называют незначительные по величине колебания напряжения, длительность которых лежит в секундном диапазоне.
От «скачков» защищает реле напряжения, отключая и нагрузку, и УЗИП.
УЗИП в состоянии выдержать повышение сетевого напряжения определенной кратности в течение ограниченного времени – эта характеристика называется «временное перенапряжение» или «temporary overvoltage». Например, при длительно допустимом максимальном напряжении 255 В УЗИП способно выдержать повышение до 355 В в течение 5 с. Далее должно сработать реле напряжения. Вероятно, УЗИП на базе варисторов отключится встроенным терморасцепителем при длительном превышении максимального напряжения и возрастании тока утечки. УЗИП на базе разрядников не сработает и не повредится, если скачок напряжения будет ниже уровня статического разрядного напряжения разрядника.
Можно ли размещать УЗИП и реле напряжения в электрическом щите внутри квартиры или дома?
Можно. Эти устройства не влияют друг на друга. Реле напряжения отключит нагрузку при колебаниях напряжения в сети.
УЗИП сработает при кратковременных импульсных (грозовых, коммутационных) воздействиях, выровняв потенциалы между рабочими проводниками и обеспечив условия для безопасного функционирования нагрузки без ее отключения. Хорошо, если реле будет установлено до УЗИП.
Если на корпусе съемного модуля УЗИП визуальный индикатор поменяет цвет на красный, это означает что надо менять модуль с рабочим элементом. При штатном срабатывании УЗИП индикатор не меняет цвет. Съемный модуль подлежит замене только при повреждении рабочего элемента. Например, варистор может выйти из строя из-за нагрева током утечки, возникающим при нарушении структуры варистора во время эксплуатации. Этот факт фиксируется визуальным индикатором на корпусе съемного модуля УЗИП, который меняет цвет на красный.
Есть ли у УЗИП удалённая индикация состояния рабочего модуля?
Да, УЗИП может быть оснащено дополнительно дистанционной сигнализацией – «сухим» перекидным контактом на ток 0,5 А.
Дистанционная сигнализация срабатывает, когда УЗИП отключается из сети встроенным терморасцепителем. Это разумная и недорогая опция целесообразна для УЗИП на базе варисторов. Для УЗИП на базе разрядников возможный выход из строя не связан с нагревом током утечки, поэтому здесь встроенный терморасцепитель неэффективен, и дистанционная сигнализация, как правило, не применяется.
Коммутирующее устройство может устанавливаться последовательно с УЗИП для защиты сети от короткого замыкания при выходе УЗИП из строя.
Как лучше защитить сеть при повреждении УЗИП – автоматическим выключателем или предохранителем?
Защитить сеть от КЗ при повреждении УЗИП лучше с помощью предохранителя. Выключатель не применяют в цепи УЗИП из-за того, что падение напряжения на индуктивности выключателя при протекании через него импульсного тока суммируется с остающимся напряжением на выводах УЗИП, увеличивая, тем самым, его уровень защиты.
В бытовой сети малой мощности можно и даже нужно обойтись без предохранителя, потому что обычно невозможно скоординировать требуемый номинал предохранителя и заданный номинал вышестоящего выключателя. И тогда не будет обеспечена селективность работы предохранителя в цепи УЗИП и вводного выключателя.
Номинал предохранителя в цепи УЗИП должен, с одной стороны, быть достаточно большим, чтобы пропускать импульсы тока молнии, не мешая срабатыванию УЗИП. С другой стороны, его номинал должен быть на ступень ниже номинала вышестоящего выключателя, чтобы отключать ток КЗ при повреждении УЗИП, оставляя нагрузку в работе.
а) Рекомендуемый номинал предохранителя определяется производителем УЗИП путем оценки теплового действия тока молнии, которое характеризуется интегралом Джоуля ʃi2t (согласно ГОСТ МЭК 60269-1). Величина тока принимается равной ожидаемому току через УЗИП – это импульсный ток молнии для УЗИП I класса и номинальный разрядный ток для УЗИП II класса. Соответственно, чем выше пропускная способность УЗИП (по Iimp или In), тем выше рекомендуемый номинал предохранителя. Обычно с УЗИП I класса рекомендуется ставить предохранитель с номинальным током не ниже 125 А (обычно – 315 А), с УЗИП II класса – не ниже 63 А (обычно 125 А). В противном случае при протекании тока молнии предохранитель сработает и отключит УЗИП из цепи. Оборудование останется без защиты до замены предохранителя, что рискованно из-за возможности повторения воздействия в течение одной грозы (например, при многокомпонентном ударе).
б) Номинал вышестоящего автоматического выключателя должен как минимум на одну ступень превышать номинал предохранителя. В противном случае при повреждении УЗИП и протекании через него тока КЗ сработает не предохранитель, а вводной выключатель, отключив и УЗИП, и нагрузку. Выполнение этого условия гарантирует непрерывность питания.
Проблема в том, что в большинстве сетей малой мощности установлены вводные выключатели небольшого номинала (16-63 А), и их согласование с предохранителем становится невозможным. Это естественное положение вещей, являющееся следствием несоразмерности мощностей источника электроснабжения и молнии.
В этом случае мы рекомендуем установку УЗИП без коммутационных аппаратов. Такая схема при штатном функционировании УЗИП обеспечит непрерывность защиты оборудования при грозовых перенапряжениях, а в случае повреждения УЗИП его коммутирует вышестоящий выключатель.
Таким образом, нужно сравнить рекомендуемый производителем номинал предохранителя с номиналом вышестоящего выключателя, и если номинал выключателя ниже, то целесообразно отказаться от установки предохранителя в цепь УЗИП.
Если в проекте есть требование установить защитный аппарат в цепь УЗИП, но его координация с выключателем невозможна, то как быть?Можно включить в проект предохранитель (но не выключатель), скоординированный с головными автоматами, поскольку с точки зрения пожаро- и электробезопасности применение предохранителей с номинальным током большим, чем у вводного аппарата, не имеет смысла. В этом случае при повреждении УЗИП будет обеспечена непрерывность питания нагрузки. Если же будет протекать большой ток молнии, на который рассчитан УЗИП, то сработают и УЗИП, и предохранитель. Нагрузка, вероятно, останется в работе, а предохранитель потребует замены.
Т.е. невозможно обеспечить одновременно непрерывность питания и непрерывность защиты.
Поэтому прежде, чем вы установите предохранитель в цепь УЗИП, сопоставьте требуемый номинал предохранителя и заданный номинал вводного выключателя. Скорее всего, скоординировать их не удастся, и будет повод сэкономить на предохранителе.
Есть ли смысл устанавливать плавкий предохранитель на линию нейтрали?Предохранитель не устанавливается между N и PE-проводниками, т.к. здесь нет источника для возникновения тока КЗ при повреждении УЗИП.
УЗИП устанавливается перед автоматическим выключателем или после автоматического выключателя? Как автоматический выключатель переносит удар молнии?УЗИП можно подключить ДО или ПОСЛЕ вводного автоматического выключателя. Зависит от того, откуда ждем помеху, хотим ли защитить сам выключатель от импульсного тока молнии, возможна ли установка предохранителя в цепь УЗИП (по условиям селективной работы с головным выключателем).
а) УЗИП подключается ПОСЛЕ вводного автомата, если источником помех являются отходящие линии нагрузки (например, прожекторные мачты).
В такой схеме электроустановка и головной выключатель защищены от перенапряжений с помощью УЗИП. Преимущество схемы – возможна установка УЗИП без предохранителя, т.к. при повреждении УЗИП сработает вышестоящий выключатель. Недостаток – если в этом варианте помеха придёт со стороны питания, то выключатель может выйти из строя.
б) УЗИП подключается ДО вводного автомата, если источником помех является питающая линия. В такой схеме нагрузка и головной выключатель защищены от перенапряжений с помощью УЗИП. Преимущество схемы – защищен выключатель. Недостаток – УЗИП в этой схеме надо подключить с предохранителем, чтобы защитить сеть при повреждении УЗИП.
в) Что касается устойчивости выключателей к току молнии, то при прямом ударе молнии в систему молниезащиты объекта или питающую ВЛ и протекании импульсного тока молнии (который моделируется формой волны 10/350 мкс) любой бытовой модульный выключатель либо пропустит ток и отключится, либо получит механические повреждения.
Более устойчивы к импульсному току молнии блочные выключатели в литом корпусе. Если же воздействие связано с протеканием индуктированного тока молнии (который моделируется формой волны 8/20 мкс), то оно не вызывает отключение у большинства модульных выключателей с номинальным током 25 А. В общем случае способность выключателя пропускать ток молнии без его срабатывания и/или без разрушения зависит как от конструкции аппарата, так и от параметров воздействующей волны (амплитуда, скорость нарастания, удельная энергия).
Не нужно. Во-первых, наличие 1-й ступени защиты в виде УЗИП класса I предотвратит воздействие нерасчетных возмущений на УЗИП 2-й ступени. Во-вторых, УЗИП II класса на базе варисторов защищается встроенным терморасцепителем, который служит для коммутации УЗИП в случае его выхода из строя. В-третьих, номинал предохранителя должен быть хотя бы на ступень ниже номинала вводного выключателя, чтобы обеспечить их селективную работу при токе КЗ через УЗИП.
Но для бытовых сетей это условие, как правило, невозможно выполнить, т.к. по условию обеспечения штатной работы УЗИП II класса требуется предохранитель номиналом не менее (63–125) А.
Есть. В этом случае УЗИП II класса защитит от индуктированных перенапряжений, действуя как самостоятельный элемент защиты, а не как 2-я ступень в составе каскада.
Почему нельзя устанавливать УЗИП разных классов на расстоянии менее 10 м?
Потому что в таком случае УЗИП, установленное в качестве первой ступени, не сработает. А сработает более слабое УЗИП II или III класса, которое примет на себя полное воздействие, не ослабленное на предыдущей ступени, и выйдет из строя. Почему важно именно расстояние? Потому что это провод, а провод – это индуктивное сопротивление, на котором происходит падение напряжения. Кабель длиной менее 10 м не обеспечит такое индуктивное сопротивление и падение напряжения на нем при протекании тока молнии, которое нужно для своевременного срабатывания УЗИП 1-й ступени.
Рассмотрим каскад из УЗИП классов I и II. УЗИП II класса имеет более низкое напряжение срабатывания (уровень защиты), но и более низкую энергетическую стойкость, чем УЗИП I класса. А УЗИП I класса может пропустить бóльший ток, но его уровень защиты выше. При импульсных воздействиях перенапряжение начинает нарастать одновременно в точках установки УЗИП I и II класса. Первым сработает УЗИП II класса, через него начинает протекать нарастающий ток молнии. Чтобы прервать протекание тока через этот более слабый УЗИП, нужно включить в работу УЗИП I класса. Как это сделать? Увеличением напряжения, приложенного к его выводам. Наличие индуктивной развязки между двумя ступенями УЗИП в виде длинного провода или специального разделительного дросселя создаст дополнительное падение напряжения на этом индуктивном сопротивлении, которое будет приложено к выводам УЗИП I класса. Это приведет к его плановому срабатыванию. Как только срабатывает УЗИП I класса, прекращается протекание тока через УЗИП II класса.
Тем самым более мощная ступень не останется зашунтированной, УЗИП более слабой ступени не пострадает, будет соблюдена координация работы ступеней каскада.
Если нет возможности обеспечить расстояние между УЗИП разных классов не менее 10 м, то между УЗИП устанавливается импульсный дроссель.
Почему в литературе указывается расстояние именно 10–15 м между УЗИП разных классов?
Задача координации УЗИП в каскадной схеме, состоящей, например, из УЗИП I и II класса, – обеспечение срабатывания УЗИП I класса, т.е. своевременное переключение тока молнии с более слабой на более мощную ступень защиты. Один метр провода имеет индуктивность примерно 1 мкГн, а скорость нарастания тока молнии обычно превосходит 0,5 кА/мкс. Соответственно, падение индуктивного напряжения на проводе Ldi/dt составит не менее 0,5 кВ/м. Чтобы УЗИП первой ступени гарантированно сработало, принимаем, что уровень приложенного к нему напряжения должен составить 5 кВ – для этого необходимо минимум 10 м провода.
Таким образом, расстояние между УЗИП разных классов должно составлять не менее 10 м (если больше, то не хуже) – такое разнесение способствует координации работы УЗИП разных ступеней.
О расстоянии между УЗИП III класса и оконечным оборудованием говорят «не более». Потому что здесь в механизм нарастания напряжения, приложенного к оборудованию, включаются волновые процессы, где длина проводников будет отрицательным фактором, определяющим задержку «отклика» от сработавшего УЗИП. Кроме того, чем больше расстояние между УЗИП и оборудованием, тем больше вероятность появления на выводах оборудования дополнительного напряжения, наведенного в замкнутом контуре УЗИП – оборудование – земля. Поскольку при применении УЗИП III класса речь идет о глубоком ограничении напряжения, то любая «добавка» может стать критичной. Поэтому идеально, если между УЗИП III класса и защищаемым аппаратом будет не более 5 м.
УЗИП классифицируется как устройство класса испытаний I+II, если оно способно выдержать воздействия, на которые рассчитано УЗИП класса I и обеспечить при этом уровень ограничения перенапряжения, присущий УЗИП класса II. Такой эффект достигается за счет применения современных качественных рабочих элементов – разрядников и варисторов с высокой пропускной способностью импульсного тока молнии и низким остающимся напряжением.
Насколько эффективны УЗИП класса 1+2 по сравнению с каскадом из УЗИП класса 1 и 2?
УЗИП класса I+II надежнее защитит оборудование, потому что при установке каскада из двух УЗИП I и II класса зачастую проблематично обеспечить согласование работы ступеней. Под согласованной работой УЗИП I и II класса понимается своевременное включение первой, более мощной, ступени для обеспечения защиты от повреждения второй, более слабой, ступени, которая всегда срабатывает раньше. Но не всегда можно гарантировать координированную работу ступеней из-за разнообразия воздействий, отличающихся как скоростью нарастания, так и амплитудой волны тока молнии.
При установке УЗИП I+II класса важно, чтобы расстояние до защищаемого оборудования не превышало порядка 30 м по кабелю. Это ограничение определяется так называемой «зоной защиты» УЗИП – ее превышение может привести к тому, что перенапряжение, приложенное к оборудованию, успеет достигнуть критического значения раньше, чем придет «отклик» от сработавшего УЗИП. При невозможности обеспечить нужную зону защиты требуется установка промежуточного УЗИП.
При любой схеме – комбинированный УЗИП I+II класса или каскад из УЗИП I и II классов – нужно установить устройство максимально близко к защищаемому оборудованию. Для каскадной схемы, кроме того, нужно обеспечить индуктивную развязку между ступенями – это может быть участок кабеля длиной не менее 10 м или специальный дроссель.
Какой УЗИП лучше – на диодах или газорарядниках?
Эти рабочие элементы не взаимозаменяемы. Диоды и разрядники применяются в силовых УЗИП разных классов испытаний на разных ступенях защиты: разрядники – в УЗИП I класса на первой ступени, диоды – в УЗИП III класса на третьей ступени.
Разрядники способны выдержать мощное импульсное воздействие, но обеспечивают «грубую» защиту. Диоды обладают невысокой пропускной способностью, но обеспечивают глубокое ограничение перенапряжений.
Комбинация разрядников и диодов обычно применяется в информационных УЗИП для обеспечения двухступенчатой схемы защиты.
Поэтому не выбираем разрядник или диод, а выстраиваем комплексную защиту.
УЗИП лучше на газоразрядниках или варисторах?
Зависит от места установки УЗИП и ожидаемых воздействий. УЗИП I класса на базе разрядников устанавливаются там, где возможно растекание тока молнии и, соответственно, от УЗИП требуется способность пропустить без повреждения импульсный ток молнии, достигающий нескольких десятков килоампер. Если проникновение тока молнии в проводники возможно, но его доля через УЗИП ожидается не более 10 кА, то ставятся УЗИП I класса на базе варисторов. Если же прямое воздействие тока молнии невозможно, то для защиты от наведенных перенапряжений нужны УЗИП II класса на базе варисторов.
В штатном режиме эксплуатации ток утечки УЗИП на базе варисторов не превышает 1 мА. При возникновении нештатного режима и увеличении тока через варистор, УЗИП будет отключён встроенным тепловым расцепителем. Через УЗИП на базе разрядника ток утечки не протекает по определению.
В какой последовательности установить в щитке счетчик, реле напряжения, УЗО и УЗИП?Реле напряжения устанавливается для защиты оборудования, в том числе и УЗИП, от «скачков» напряжения. УЗИП может выйти из строя в случае длительного повышения напряжения сети свыше максимального длительного рабочего напряжения УЗИП. Поэтому УЗИП лучше ставить после реле напряжения.
Насчет порядка установки УЗИП и УЗО (УДТ). В п. А.5.3 СП 256.1325800.2016 указано, что ограничители перенапряжений, в данном случае – УЗИП, следует устанавливать ДО УДТ. Это поможет избежать повреждения УЗО при протекании импульсного тока молнии и его ложной работы при повреждении УЗИП.
Если речь идет об УЗИП на базе разрядников, то возможна их установка ПОСЛЕ УЗО типа S, которые обладают определенной стойкостью к токам молнии.
Варианты установки аппаратов:
Счетчик > Реле > УЗИП > УЗО (в этой схеме УЗИП не защищает счетчик).
УЗИП > Счетчик > Реле > УЗО (в этой схеме реле не защищает УЗИП от скачков напряжения).
Имеет ли значение сопротивление заземления при выборе параметров УЗИП?
Теоретически сопротивление заземления электроустановки и сопротивления всех проводящих конструкций, по которым будет растекаться ток молнии, влияют на величину тока через УЗИП. Мы должны выбрать такие параметры УЗИП, как «Импульсный ток молнии» и «Номинальный разрядный ток», т.е. обеспечить стойкость УЗИП к протекающим через него токам. Эти токи определяются сопротивлениями всех заземляющих устройств и проводящих коммуникаций. Но на практике без специальных расчетов невозможно учесть множество факторов, определяющих необходимую пропускную способность УЗИП.
Поэтому целесообразно сначала определиться с нужным классом УЗИП, а потом внутри класса ориентироваться на характеристики УЗИП, доступных для заказа у выбранного производителя.
Также можно воспользоваться алгоритмом выбора УЗИП, например, предлагаемым НПО «Стример» https://www.streamer.ru/upload/docs/algorithm-22.1.2020-web.pdf
Перейти к УЗИПКак проверить варистор мультиметром. Исследуем деталь на исправность
Опубликовано автором Admon
Как гласит вездесущая Википедия — варистор — это резистор, сопротивление которого способно изменяться в зависимости от входящего на него напряжения, обладает нелинейной характеристикой и имеет два вывода. Может резко уменьшать сопротивление в случае увеличения величины подаваемого на него напряжения. В нашей статье, мы расскажем, как использовать мультиметр в проверке варистора, если есть подозрения, что он вышел из строя.
Содержание
- 1 Свойства варистора
- 2 Принцип действия и применение
- 3 Проведение проверки варистора мультиметром
- 3.1 Вариант 1
- 3.2 Вариант 2
- 3.3 Трактовка результатов

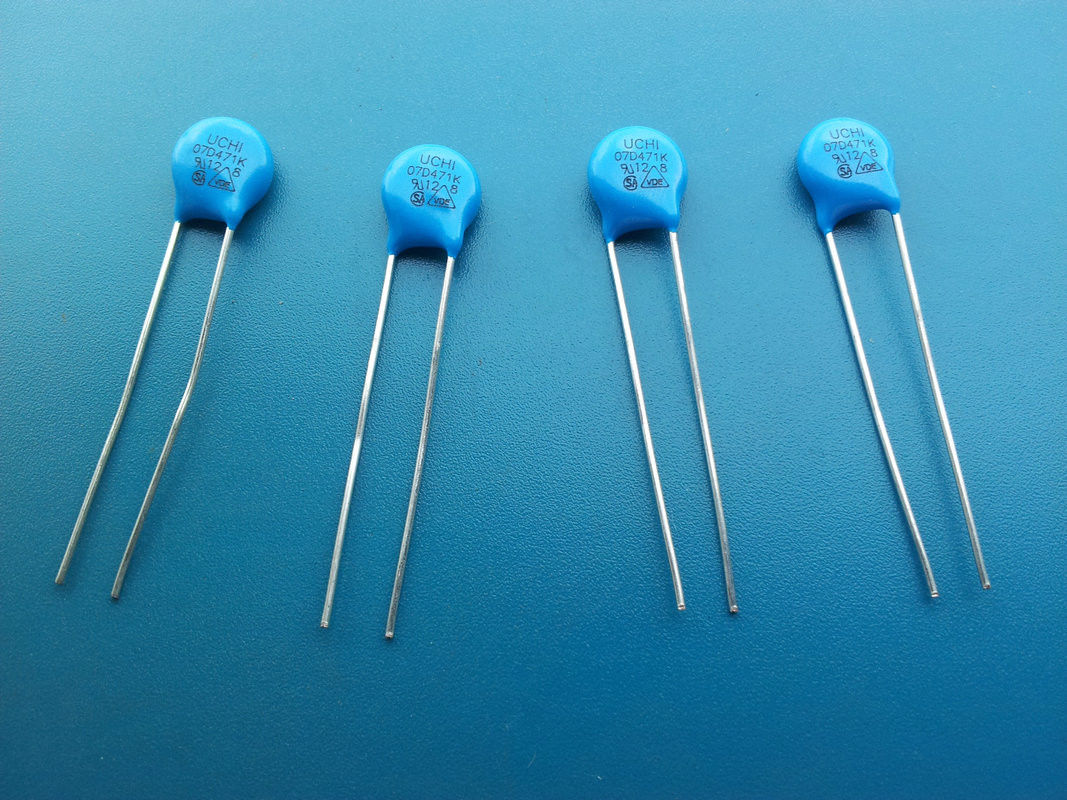

Свойства варистора
Основное свойство варистора заключается в его особенности сокращать своё собственное сопротивление в зависимости от поступающего на него напряжения. Чем выше подаётся напряжение, тем более меньшим сопротивлением он начинает обладать. Варисторы подключаются в электрическую плату параллельно защищаемому устройству, в штатном режиме варистор работает при номинальном напряжении того устройства, которое он защищает.
В обычном режиме электричество проходящее сквозь варистор ничтожно мало, и поэтому он в подобных условиях выполняет роль изолятора.
Если возникает резкий скачок электричества варистор из-за нелинейной своей характеристики мгновенно сокращает значение своего сопротивления до десятых долей Ома и снимает нагрузку с общей сети, защищая ее, излучая теплом излишек полученной энергии.
В подобных ситуациях сквозь варистор может мгновенно проходить напряжение силой в тысячи ампер.
Варистор совершенно безынерционный прибор, как только увеличивается напряжение в сети, в нём тотчас же падает его сопротивление.
Принцип действия и применение
Варисторы, это особый вид резисторов, главное свойство которых, способность менять свое напряжение в диапазоне от тысячи мега Ом, до нескольких десятков Ом при подаче через них тока, сила которого выше их пороговой величины.
Благодаря параллельному включению их в цепь, в случае резкого скачка напряжения весь ток проходит сквозь варисторы, минуя основную цепь прибора.
Точно, как и газоразрядник, варистор прибор многократного использования, только он намного быстрее возвращает свое первоначальное значение сопротивления падения напряжения.
После изучения теоретических основ, можно заняться тестированием
Проведение проверки варистора мультиметром
youtube.com/embed/Ix7a10lr_qQ» title=»YouTube video player» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share» allowfullscreen=»»> - Первым делом, конечно же отвертка (обычно требуется фигурная). Чтобы пробраться до платы, необходимо вскрыть корпус устройства, а тут как известно без неё не обойтись.
- Требуется запастись будет еще и щёткой. Она нужна будет, чтобы очистить плату от накопившейся пыли. Из практики уже известно, что в блоках питания всегда ее скапливается очень много, особенно если устройство оснащено собственным охлаждением (вентилятором), характерный пример, – блок питания компьютера.
- Важная вещь в подобной процедуре — паяльник. Без него никак. Нужно отпаять и обратно припаять варистор. Как правило внутри силовых блоков большие дорожки на платах и совершенно нет мелких деталей, поэтому можете смело пользоваться паяльником до 75 Вт.
- Канифоль и припой (наверное, наиболее необходимое.
Припаять обратно деталь без них не получится). - Мультиметр (электронный или аналоговый), чтобы иметь возможность замерить сопротивление.
Припаять обратно деталь без них не получится).Как только весь инструментарий будет готов, можно приступать к операции. Главное придерживайтесь схемы и все получится как нужно:
- Вскрываем устройство. Детально рассказать, как это сделать сложновато, ведь конструкции разных приборов разнятся между собой. В любом случае, всю эту техническую информацию Вы можете найти в паспорте устройства, в интернете (на различных тематических форумах и сайтах).
- Как только доберётесь до печатной платы, постарайтесь очистить её от пыли. Работайте как можно более аккуратно, чтобы не нанести вред радиодеталям. Отмечены случаи, когда излишнее усердие наносило больше вреда, чем пользы, так как щетина на щетке царапала тот или иной компонент схемы.
- Когда с пылью будет покончено, найдите варистор. Его отличает настолько специфический вид, что перепутать его невозможно.
- Найдя на плате варистор, прежде всего тщательно осмотрите его. Если видны трещинки, какие-либо сколы, либо другие механические повреждения корпуса, то это уже говорит о неисправности.
- Если были обнаружена какие-либо нарушения целостности корпуса, то выпаиваем повреждённый элемент, а вместо него ставим точно такой же или аналогичный. Найти замену Вы можете самостоятельно, ориентируясь на указанную на варисторе информацию, либо обратитесь к специалисту.
- Если при тщательном зрительном осмотре видимых повреждений не обнаружено, то следует пустить в ход мультиметр, конечно предварительно будет необходимо выпаять деталь с платы. Цепляем щупы мультиметра к нашей детали и выставляем режим замера максимального сопротивления.
- Щупы тестера прижимаем к ножкам варистора и замеряем сопротивление. В идеале мультиметр должен показать высокие значения до бесконечности. Если перед Вами другое значение, то это говорит о неисправности варистора и его необходимо заменить.
- Во время измерений, внимательно следите, чтобы не коснуться руками щупов мультиметра. Иначе он будет показывать сопротивление вашего тела. Если есть необходимость заменяем варистор и собираем корпус устройства обратно.
Если видны трещинки, какие-либо сколы, либо другие механические повреждения корпуса, то это уже говорит о неисправности.
Иначе он будет показывать сопротивление вашего тела. Если есть необходимость заменяем варистор и собираем корпус устройства обратно.Измерение сопротивления и проверка варистора, может быть осуществлена двумя способами.
Вариант 1
Первоначально проводим визуальный осмотр. Для этого отключаем аппарат от питания, вскрываем корпус и определяем где находится предохранитель. Далее извлекаем его и проверяем. Если предохранитель перегорел или негоден, то он заменяется. И только когда мы проверили предохранитель и заменили, переходим к нахождению и тестированию варистора. Его сложно не заметить, так как он выкрашен обычно в красные, синие или жёлтые цвета. Это маленький дискообразный элемент. Обычно крепится на предохраняющем держателе.
Далее отсоединяем любой из проводов, для этого нагреваем его паяльником и извлекаем варистор с платы при помощи плоскогубцев.
Сама проверка основана на замере показателя сопротивления: включаем тестер, переводим его в позицию замера сопротивления; фиксируем жала щупов на выводах варистора.
Далее проводится замер.
Вариант 2
Другой способ берет за основу данные из инструкции или спецификации устройства для определения показателей нормальной работы варистора. За символом «CH», которым обозначается нелинейное сопротивление, указано значение, которое производитель заложил в конструкцию или которые свойственны тому материалу, из которого изготовлен варистор. Значения, сопровождаемые маркировкой «B±…%», показывают уровень предельного сопротивления и допуск.
Если для элемента не предоставлена спецификация, наиболее подходящим будет именно первый вариант.
Трактовка результатов
Проведя наружный осмотр и проверку мультиметром, мы можем определиться с исправностью детали либо убедиться в необходимости его замены. Сопротивление неисправного варистора как правило выше 100 Ом. Если в результате тестирования прибор показывает свыше 1 миллиона Ом, то такой варистор замене не подлежит.
Инструмент электрика
Замена— Подходящая замена для этого варистора MDC Z750 / 40
Задавать вопрос
спросил
Изменено 3 месяца назад
Просмотрено 553 раза
\$\начало группы\$ Я занимаюсь восстановлением старинной тележки для гольфа EZGO и обнаружил компонент, который не могу найти на общей электрической схеме тележки для гольфа.
Этот варистор от цепи управления 36 В постоянного тока на тележке для гольфа EZGO Marathon 1991 года, расположенной между двумя клеммами. Я изучил электрическую схему этой цепи, и там нет варистора. Возможно, он шел в комплекте с контроллером, а на контроллере нет схемы электрической разбивки — только выводы для подключения.
Я искал в Интернете варистор с этой маркировкой: MDC Z750 40 , но безуспешно. Я предполагаю, что поскольку тележка работает от шести 6-вольтовых аккумуляторов, напряжение фиксации составляет 40 / это варистор на основе оксида цинка и производитель: MDC — Инициалы компании «Майда».
Ищу дистрибьютора, который бы продал пару этих варисторов или рекомендации по подходящей замене, которую я могу приобрести. Я связался с Maida напрямую, и они ответили:
К сожалению, мы не предлагаем запасные части. Мы рекомендуем вам использовать онлайн-компоненты.
Спасибо, что уделили время этому вопросу.
Фотографии прилагаются.
- замена
- варистор
Вы можете использовать любой варистор с рабочим напряжением на несколько вольт выше напряжения линии, к которой он подключен. Проверьте напряжение линии или провода. Если это 36 В, то ищите варистор рабочего напряжения от 38 до 45.
Внимание: Не напряжение фиксации, которое намного выше. Варистор начинает постепенно реагировать выше рабочего напряжения. Потом зажимает где-то на 50% выше рабочего напряжения. Не путайте два числа. Рабочее напряжение максимальное, при котором можно использовать. Напряжение фиксации 40 В будет слишком низким для работы с 36 В. Итак, я думаю, 40 В — это рабочее напряжение этого варистора.
Современные варисторы будут в несколько раз прочнее и лучше оригинальных.
\$\конечная группа\$Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google Зарегистрироваться через Facebook Зарегистрируйтесь, используя электронную почту и парольОпубликовать как гость
Электронная почтаТребуется, но никогда не отображается
Опубликовать как гость
Электронная почтаТребуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
защита от перенапряжения — Трещина на поверхности варистора, вероятно, неисправность?
спросил
Изменено 1 год, 9 месяцев назад
Просмотрено 222 раза
\$\начало группы\$ В моем доме произошел скачок напряжения, и часть оборудования перестала работать. В одном устройстве просто перегорел предохранитель, поэтому я впаял новый, и он заработал нормально. У другого устройства был явно перегоревший варистор, а у другого просто была трещина во внешней оболочке. Я нашел 07D221K и заменил его, но не смог найти 10D221K, поэтому заменил только один. Это не решило проблему. Варистор с трещиной в корпусе — это признак того, что он тоже тост? Я тоже заменил предохранитель.
- защита от перенапряжения
- варистор
Трещина на поверхности или покрытии почти любых компонентов является признаком стресса, механического, термического, электрического и т.д. Что не ясно, так это то, какие ДРУГИЕ компоненты были повреждены тем же выбросом, который вывел из строя ваш варистор.
\$\конечная группа\$ 1 \$\начало группы\$Это не решило проблему. Есть варистор с трещиной в корпусе знак, что это тоже тост?
Это нехороший знак, и он вполне может быть сломан, но, учитывая, что оба упомянутых варистора подключены к источнику питания, т.е. они рассчитаны на напряжение переменного тока 120 вольт, то вряд ли его замена решит проблему, т.е. взорван.
Варисторная перемычка
