Отличия релейных, электронных и инверторных стабилизаторов напряжения

Содержание

Какие бывают стабилизаторы и в чем их отличия?

Стабилизатор переменного напряжения является преобразующим устройством, которое корректирует поступающее из сети напряжение и доводит его до номинального значения (220/230 В для однофазной и 380/400 В для трехфазной сети), которое поддерживается в непрерывном режиме и поступает на подключенные электроприборы.

В настоящее время на российском рынке электропитания представлено несколько типов стабилизаторов напряжения, а именно: релейные, электромеханические, электронные и инверторные модели. В зависимости от типа они способны нивелировать сетевые перепады, просадки и перенапряжения в определенных диапазонах с различной скоростью и точностью, фильтровать сетевые помехи и защищать нагрузку от кратковременных пропаданий электросети.

Подробно разберем главные отличия самых распространенных на отечественном рынке стабилизаторов напряжения.

Характеристики и особенности релейных стабилизаторов

В данных устройствах применена трансформаторная технология коррекции сетевого напряжения. В своем составе приборы имеют автотрансформатор, блок силовых реле и электронную плату управления.

Процесс стабилизации напряжения в релейных моделях выполняется следующим образом: плата управления устройства непрерывно анализирует значение входного сигнала, поступающего из сети и, если возникает скачок или просадка напряжения, то силовое реле стабилизатора коммутирует необходимый сегмент трансформаторной обмотки, чтобы входное напряжение приобрело номинальное значение.

Поскольку регулировка напряжения в данных изделиях происходит ступенчато, то их реакция на изменение параметров сети происходит с некоторой задержкой, которая может доходить до 10-20 мс. Из-за недостаточного быстродействия такие стабилизаторы не могут обеспечить качественную защиту от резкого повышения напряжения или его просадок. Частые скачки, происходящие в электросети, снижают качество работы силового реле и значительно ускоряют его износ.

Точность выходного напряжения у релейных моделей зависит от количества ступеней регулировки и скорости их. Как правило, погрешность выходного сигнала у них может доходить до 10% от номинального значения, что не подходит для электрочувствительных приборов. Кроме того, из-за дискретности стабилизации происходят микроразрывы в электропитании и искажение формы выходного сигнала.

За счет того, что в схеме релейных моделей нет электронных компонентов, которые могут подвергаться нагреванию или страдать от конденсата, устройства не требуют специального охлаждения и способны работать при минусовой температуре внешней среды, доходящей до -20° С.

Также важно отметить, что реле в стабилизаторах во время своей работы издает характерные щелчки, из-за чего приборы, как правило, устанавливаются в нежилых помещениях.

Основные преимущества и недостатки релейных стабилизаторов приведены в таблице ниже:

Недостатки	Преимущества
Медленная скорость срабатывания Ступенчатая регулировка напряжения Большая погрешность коррекции Искажение формы выходного сигнала Щелчки во время работы Небольшой срок службы из-за быстрого износа силового реле	Невысокая стоимость Работа при минусовых температурах Не требуется охлаждение

Релейные стабилизаторы в основном выбирают для защиты нетребовательной к качеству электропитания нагрузки (например, кухонных электроприборов, систем освещения, телевизионной техники и некоторых электроинструментов) в относительно стабильных электросетях. Приборы могут устанавливаться в отдельных технических помещениях, не имеющих отопления.

Характеристики и особенности электронных стабилизаторов

По схеме своей работы данные устройства аналогичны релейным типам, только в своем составе вместо силовых реле они имеют электронные ключи – симисторы или тиристоры.

Процесс коррекции напряжения в электронных моделях управляется микропроцессором, который при обнаружении отклонения параметров сети активизирует силовой ключ, коммутирующий необходимую обмотку трансформатора для получения выходного напряжения, максимально приближенного к номинальному значению.

Электронные ключи имеют меньший размер по сравнению с силовыми реле, поэтому такие стабилизаторы более компактны в размерах. Кроме того, в схеме работы электронных моделей отсутствуют какие-либо подвижные элементы, поэтому они считаются более надежными и издают меньше шума при работе по сравнению с релейными типами.

Электронным стабилизаторам, как и релейным моделям, характерна дискретность (ступенчатость) коррекции напряжения. Хотя она может быть более плавной и проявляться в меньшей степени, но все-таки может вызывать помехи в работе некоторых электрочувствительных нагрузок.

Большое количество обмоток трансформатора и высокая скорость их переключения (быстродействие – в среднем составляет 10 мс) позволяет электронным моделям справляться с резкими скачками напряжения и корректировать входной сигнал с более высокой точностью по сравнению с устройствами релейного типа. В среднем диапазон входных напряжений в таких моделях составляет 130-270 В, а погрешность выходного сигнала – 5%. Однако устройства не способны справляться со значительными просадками сети, а точности стабилизации входного сигнала может быть недостаточно для потребителей, особо чувствительных к качеству напряжения, например, компьютерной техники.

Также важным недостатком электронных приборов является несинусоидальная форма выходного напряжения (трапециевидная или прямоугольная, в зависимости от модели), которая может быть вызвана работой силовых ключей – симисторов/тиристоров. Такая особенность функционирования накладывает ограничение на использование данных устройств для определенных типов нагрузок. Кроме того, некоторые электронные модели имеют небольшую перегрузочную способность, которая может составлять всего 40%. Частые и значительные перегрузки в таких устройствах могут приводить к раннему выходу из строя силовых ключей.

Основные преимущества и недостатки электронных стабилизаторов приведены в следующей таблице:

Недостатки	Преимущества
Ступенчатая регулировка напряжения Невысокая скорость и точность стабилизации для электрочувствительных нагрузок Диапазон стабилизации зависит от количества витков обмотки трансформатора Искаженная форма выходного сигнала Небольшая перегрузочная способность	Более быстрая реакция на изменение параметров сети по сравнению с релейными моделями Отсутствие механических элементов Компактные размеры Бесшумная работа Больший эксплуатационный ресурс, чем у релейных моделей

Электронные модели обладают более высокими техническими характеристиками по сравнению с релейными типами, что позволяет их применять в электросетях, в которых случаются резкие и значительные перепады напряжения. Однако для нагрузки с электродвигателями они не подойдут, так как искаженная форма напряжения может негативно сказаться на работе такой нагрузки. Также не рекомендуется использовать данный тип стабилизаторов с профессиональной аудио- и видеотехникой по причине помех, создаваемых в процессе коммутации обмоток трансформатора, которые могут испортить качество звука или изображения.

Характеристики и особенности инверторных стабилизаторов

Инверторные стабилизаторы являются устройствами нового поколения за счет совершенного иного принципа действия по сравнению с другими типами. Они основаны на технологии двойного преобразования энергии или Instant Reaction & Double Conversion (IRDC), предполагающей мгновенную реакцию и двойное преобразование.

В схеме работы инверторных моделей нет автоматического трансформатора и коммутационных элементов, а вместо них присутствуют такие элементы, как выпрямитель, конденсатор, инвертор и микроконтроллер.

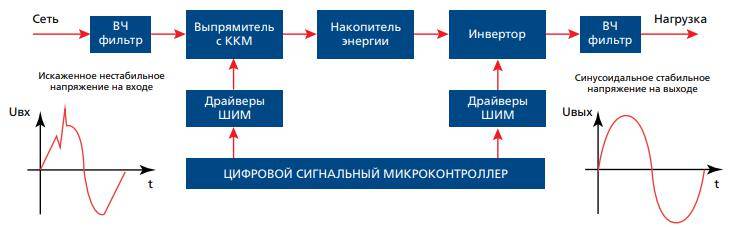

Во время работы инверторных устройств входное нестабильное напряжение сначала выпрямляется и накапливается в конденсаторе, а затем с помощью инвертора переводится обратно в переменное, но уже с эталонными характеристиками. В результате на нагрузку непрерывно подаётся сигнал высокой точности (±2%) и идеальной синусоидальной формы независимо от сетевых параметров. За счет такого принципа действия инверторные модели способны мгновенно реагировать на скачки и просадки сетевого напряжения в достаточно широком диапазоне, который составляет 90-310 В.

Благодаря наличию конденсатора, который накапливает электроэнергию, инверторные модели обеспечивают надёжную защиту нагрузки от значительных и резких перепадов электроэнергии, а также кратковременных пропаданий сетевого напряжения (до 0,2 с). Поскольку инверторные модели в своем составе не имеют механических подвижных элементов, они не издают неприятных звуков во время своей работы. Однако в некоторых моделях, как правило, с выходной мощностью более 1 кВА, может присутствовать небольшой шум от системы охлаждения, сравнимый с работой кулеров персонального компьютера или ноутбука.

Инверторные стабилизаторы обладают самым большим количеством электронных защит по сравнению с релейными и симисторным/тиристорными устройствами. Они способны автоматически восстанавливаться после сетевых аварий (когда напряжение выходит за рабочий диапазон стабилизатора), короткого замыкания, перегрузки по выходу, перегрева и сбоев в работе. Кроме того, встроенные сетевые фильтры и варистор выполняют защиту от импульсных перенапряжений и высокочастотных помех.

Инверторные модели способны эффективно работать со многими бензиновыми и дизельными генераторами, корректируя не только значение напряжения, но и его форму. Высокая перегрузочная способность (до 150%) позволяет устройствам справляться с пусковыми токами оборудования, в составе которого присутствуют электромоторы.

Практически во всех моделях присутствует автоматический байпас, с помощью которого обеспечивается бесперебойная работа нагрузки в случаях, когда в работе стабилизатора происходит сбой или повреждение.

Единственный существенный недостаток, свойственный инверторным моделям, – это их высокая цена. Но это объясняется тем, что данные устройства обладают гораздо большим функционалом и возможностями по сравнению с другими типами стабилизаторов. Основные преимущества и недостатки инверторных стабилизаторов приведены в сравнительной таблице ниже:

Недостатки	Преимущества
Высокая цена Запрещена работа при минусовых температурах из-за возможного попадания конденсата на электронные компоненты	Мгновенное быстродействие Расширенный диапазон входного напряжения Высокая точность стабилизации Напряжение идеальной синусоидальной формы Полный набор электронных защит Фильтрация сетевых помех и импульсных перенапряжений Бесшумная или малошумная работа Компактные размеры

За счет своих высоких технических характеристик и широкого функционала инверторные модели активно используются не только в быту, но и в коммерческих и производственных сферах. Они способны обеспечить надёжную защиту от нестабильного напряжения самых электрочувствительных приборов, к которым относятся системы отопления, насосное оборудование, холодильные установки, системы видеонаблюдения, мультимедийная техника, компьютерные устройства и др.

Сравнение основных характеристик разных типов стабилизаторов

Сравнение основных технических характеристик релейных, электронных и инверторных стабилизаторов приведено в таблице:

Тип стабилизатора	Тип регулирования	Время реакции, мс	Диапазон входного напряжения, В	Точность стабилизации выходного напряжения, %	Коррекция искажений сети	Коррекция входного коэффициента мощности	Автономное питание нагрузки, мс
Инверторный	непрерывное	0	90-310	2	есть	есть	200
Релейный	дискретное	до 20	160-260	от 5 до 10	нет	нет	—
Электронный	дискретное	5-20	130-270	от 5 до 10	нет	нет	—

Обратите внимание!

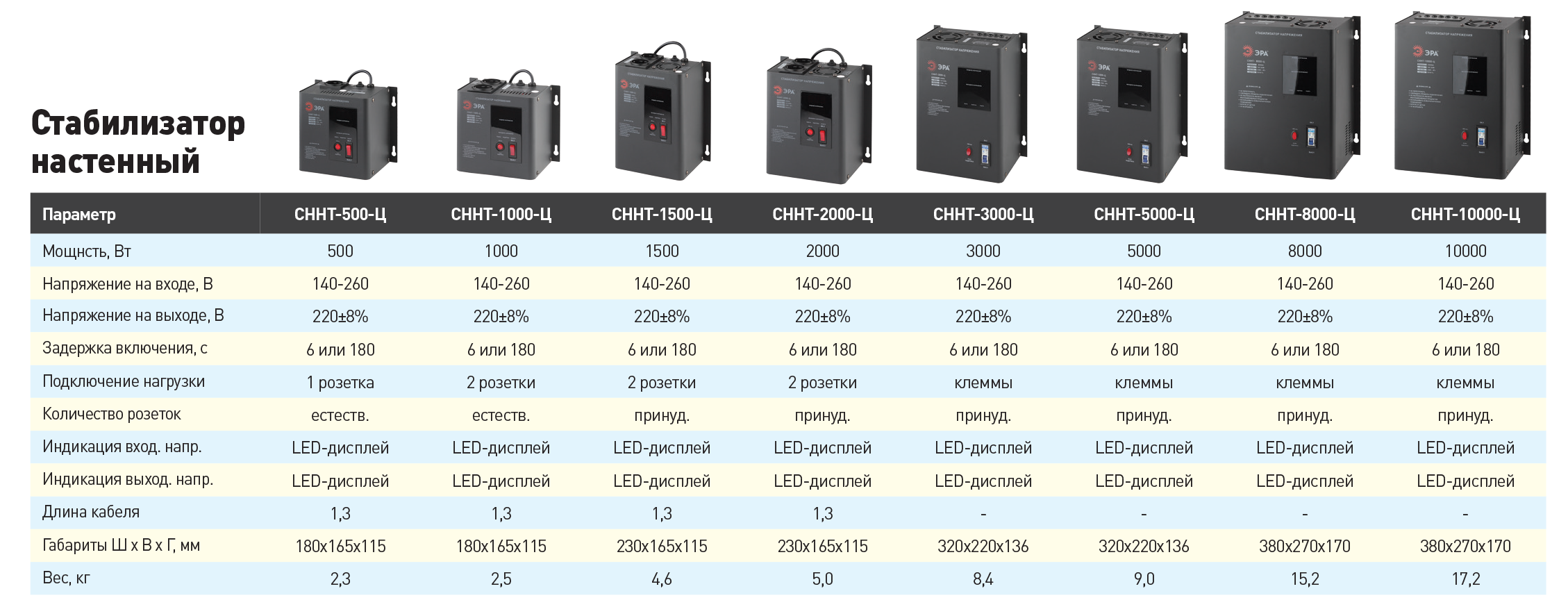

Технические характеристики некоторых моделей стабилизаторов напряжения могут отличаться от значений, которые приведены в вышеуказанной таблице.

Модельный ряд инверторных стабилизаторов «Штиль»

Крупнейший российский производитель систем электропитания «Штиль» выпускает широкий модельный ряд однофазных и трехфазных инверторных стабилизаторов с выходной мощностью от 0,35 до 20 кВА, среди которых:

• однофазные модели настенного и напольного/стоечного исполнения с выходной мощности от 0,35 до 20 кВА;
• трехфазные модели напольного/стоечного исполнения с выходной мощности от 6 до 20 кВА;
• модели конфигурации 3 в 1 напольного/стоечного исполнения с выходной мощности от 6 до 20 кВА (предназначены для защиты однофазной нагрузки в трехфазной электросети).

Основные технические характеристики инверторных стабилизаторов производства «Штиль» приведены в следующей таблице:

Технические характеристики	Показатели
Быстродействие	мгновенное (0 мс)
Предельный диапазон входного напряжения	90-310 В
Точность стабилизации	±2%
Форма выходного напряжения	чистая синусоида
Защита от кратковременного пропадания сети	есть (0,2 с)
Защита от высокочастотных помех	есть (диапазон 100 кГц – 30 МГц)
Защита от импульсных перенапряжений	есть (встроенный варистор 2 кВ, 1/50 мкс)
Другие виды защиты	от перегрузок по выходу, внутреннего перегрева, КЗ, сетевых аварий, сбоев в работе
Автоматический байпас	есть (в моделях от 0,8 кВА)

Где купить инверторные стабилизаторы «Штиль»?

Купить модели инверторных стабилизаторов можно в официальном интернет-магазине производителя «Штиль». На сайте представлены исчерпывающие сведения по каждому устройству, включая их технические характеристики, функционал, сферы применения и отзывы пользователей об их практическом применении в различных условиях.

При необходимости всегда можно обратиться за помощью в подборе оборудования к специалистам компании. Консультации по подбору, установке и эксплуатации стабилизаторов осуществляются в онлайн-чате, по электронной почте и телефону. Кроме того, на сайте опубликованы подготовленные инженерами компании тематические статьи, которые также помогут покупателям правильно подобрать необходимое устройство.

Представленные в интернет-магазине товары всегда есть в наличии и доступны для заказа как физическими, так и юридическими лицами. Для покупателей действует быстрая доставка в любой город России. При заказе можно выбрать удобный способ оплаты и оформить кредит на покупку необходимого оборудования.

Какой стабилизатор лучше: релейный или инверторный?

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 24-10-2022

Содержание

Выбор стабилизатора усложняется тем, что требуется не только обратить внимание на характеристики, но и разобраться в доступных на рынке видах. Модели с похожими характеристиками могут многократно отличаться в цене, что объясняется используемой схемой стабилизации, поэтому желательно сперва разобраться, какие бывают стабилизаторы и какой из них лучше.

Возникает другой вопрос — а что можно считать лучшим стабилизатором напряжения? С одной стороны таковым можно назвать флагманскую модель. С другой стороны можно исходить из специфики потребителя, ведь для какой-то техники разница между флагманом и бюджетником не принципиальна, поэтому здесь очевидно лучше взять доступную модель. Такой логике будем следовать и мы.

Чтобы объяснить важность правильного выбора, мы рассмотрим, какой стабилизатор лучше: релейный или инверторный. Сравним две противоположности и подведем итог, какой поставить себе в дом, а какой — для защиты профессионального оборудования.

Отличия инверторного и релейного стабилизатора

Сперва мы абстрагируемся от конкретных характеристик и рассмотрим принцип работы обоих типов и то, чем отличается инверторный стабилизатор от релейного.

Релейный стабилизатор напряжения является автоматическим устройством регулирования на основе трансформатора. Сам трансформатор, разумеется, статичный, поэтому для изменения коэффициента трансформации предусмотрено несколько выводов из обмотки. Эти выводы называются ступенями. Представим себе условный 5-ступенчатый стабилизатор. При подаче 180В на вход мы будем иметь две ступени с пониженным коэффициентом трансформации, выдающие, скажем, 140 и 160В, одну ступень с коэффициентом 1, и две повышенные, выдающие 200 и 220В. В таком случае единственное, что нужно сделать автоматике — это скоммутировать выход к самой высокой ступени, ибо она ближе других к искомому значению 220В. Для коммутации используются электромагнитные реле. Таким образом, стабилизация осуществляется за счет своевременного переключения на ту ступень, значение которой ближе к 220В. Возможности стабилизации ограничены так называемым рабочим диапазоном. Это значение колебаний, которые могут быть стабилизированы с заявленной точностью. Нарушение диапазона приводит к своевременному защитному отключению нагрузки.

Инверторный стабилизатор напряжения полностью отличается от описанной выше релейной схемы, которую можно назвать аналоговой. В данном случае мы имеем дело с полностью цифровым устройством преобразования. Не регулировки, а именно преобразования. В инверторном стабилизаторе входной сигнал не поддается регулировке, а фактически используется для питания генератора постоянного тока. Данный генератор потребляет на входе практически что угодно, выдавая эталонный сигнал DC. Далее инвертор использует данный сигнал для его преобразования в синусоиду номиналом 220В и частотой 50гц.

Плюсы и минусы инверторного и релейного стабилизатора

Мы в общих чертах рассмотрели принципы работы упомянутых ранее схем стабилизации. Теперь же узнаем, какие преимущества и недостатки релейного или инверторного стабилизатора.

Минусы релейного стабилизатора

• Сильно ограниченная точность стабилизации за счет малого количества ступеней. Обычно точность релейного стабилизатора напряжения колеблется в диапазоне 7-10%. Это допустимый показатель для бытовой техники и электроники, но для чувствительной техники не подойдет;
• Наличие шага регулировки. Разница между ступенями стабилизации может превышать 25В. Это безвредно для бытовой техники и электроники, однако, к примеру, Вы заметите измерение яркости освещения во время смены ступеней стабилизации;
• Электромагнитные реле, используемые для коммутации ступеней — это механические компоненты, подверженные износу. Частая проблема любых реле — это подгорание контакта из-за возникающего в процессе работы искрения. К счастью, ресурс реле составляет 100 тыс коммутаций при полной нагрузке, поэтому о сроке службы при условии отсутствия брака переживать не приходится. Также недостатком реле как механического компонента является издаваемый при замыкании щелчок.

Достоинства релейного стабилизатора

• Доступная цена. Элементная база релейного стабилизатора очень проста, что соответствующим образом отражается на стоимости. Установить релейный стабилизатор напряжения для дома можно за очень привлекательную цену;
• Простота конструкции и надежность. Несмотря на ограниченный ресурс электромагнитных реле, сама схема стабилизации очень простая и надежная. Выйти из строя там практически нечему;

Достоинства инверторного стабилизатора

• Напряжение на выходе не зависит от колебаний на входе. Если релейный стабилизатор пытается регулировать входной сигнал, то инверторный генерирует новый. Также благодаря этой особенности у инверторных стабилизаторов отсутствует задержка реакции на входные колебания;
• Лучшие характеристики выходного сигнала среди всех типов стабилизаторов. Для инверторного стабилизатора напряжения, можно сказать, не существует понятия “точность”, так как получаемое напряжение всегда соответствует 220В на одну фазу. Рабочий диапазон, в свою очередь, выше, чем у других типов;

Недостатки инверторного стабилизатора

• Высокая цена. Из-за этого инверторные стабилизаторы напряжения являются сугубо профессиональным прибором для чувствительного оборудования.

Исходя из небольшого сравнения можно сделать вывод, что релейные стабилизаторы, будучи устройством относительно примитивным, являются хорошим вариантом для бытовой техники и электроники, которая, будучи сертифицированной в Украине, без проблем работает с отклонениями напряжения 10%. Модели инверторного типа пусть и являются лучшим и бескомпромиссным решением на рынке, для многих задач попросту излишни. Нет смысла тратиться на флагманские характеристики, чтобы, к примеру, защитить газовый котел. Цена всегда должна быть оправдана, и для инверторных стабилизаторов она оправдана при защите дорогостоящей аппаратуры.

Разница между ИБП, инвертором и стабилизатором

Разница между ИБП, инвертором и стабилизатором заключается в их применении.



-Разница между ИБП и инвертором:



Говоря о разнице между ИБП и инвертором, мы должны сначала проанализировать их функции, так что это разница между ИБП и инвертором.
В чем разница между ИБП и инвертором?

Инвертор представляет собой удобный преобразователь мощности, который может преобразовывать мощность постоянного тока в мощность переменного тока, которая аналогична мощности сети для обычных электроприборов.

Инвертор должен быть компонентом инверторного устройства. Он прямо отличается от трансформатора. Другими словами, он может реализовать вход постоянного тока, а затем выводить переменный ток. Принцип работы такой же, как у импульсного источника питания, но частота колебаний находится в определенном диапазоне. Например, если частота составляет 50 Гц, выходная частота составляет 50 Гц. Инвертор — это устройство, которое может изменять свою частоту.



ИБП, то есть источник бесперебойного питания, представляет собой системное оборудование, которое соединяет батарею с хостом и преобразует мощность постоянного тока в сетевую через инвертор хоста и другие схемы модуля. Он в основном используется для обеспечения стабильного и бесперебойного питания одного компьютера, системы компьютерной сети или другого силового оборудования, такого как электромагнитный клапан, датчик давления и т. д. нагрузка после стабилизации. В настоящее время ИБП является стабилизатором переменного тока, а также заряжает аккумулятор машины; При прерывании сетевого питания (случайный сбой питания) ИБП немедленно подает питание постоянного тока от батареи на нагрузку посредством преобразования инвертора, чтобы поддерживать нормальную работу нагрузки и защитить программное и аппаратное обеспечение нагрузки от повреждения.

Оборудование ИБП обычно может обеспечивать защиту от высокого или низкого напряжения.





ИБП стоит Источник бесперебойного питания. В случае сбоя в электросети ИБП — это устройство, которое обеспечивает временное и краткосрочное электропитание критического электроприбора. ИБП отличается от генераторов аварийного питания или резервного генератора, который включается через несколько секунд. Основная идея системы ИБП состоит в том, чтобы обеспечить питание и обеспечить необходимый промежуток для физического отключения критической системы. Типичным примером системы ИБП является система, снабженная домашним компьютером, которая позволяет вам выключать компьютер, не повреждая какие-либо внутренние части и не портя день. Время работы встроенной батареи системы ИБП составляет всего несколько минут и дает пользователю возможность найти вспомогательный источник питания или выполнить надлежащее отключение.



Кратко о различиях между ИБП и инвертором:

1） Инвертор преобразует постоянный ток (постоянный ток) в переменный (переменный ток), а источник питания ИБП имеет три режима: режим байпаса, режим от сети и режим от батареи.

2) Вообще говоря, инвертор представляет собой простой преобразователь, и в отфильтрованном электричестве нет примесей. Устройство, преобразующее постоянный ток в переменный, называется инвертором.

3) Режим байпаса источника питания ИБП заключается в том, что сетевое питание подается напрямую, без прохождения через узел источника питания ИБП. Режим сети заключается в том, что мощность сети фильтруется через выпрямитель машины, а затем выводится на оборудование через инвертор, предоставленный хостом, в то время как режим батареи заключается в том, что мощность постоянного тока (мощность батареи) выводится на оборудование через инвертор. Это может хорошо защитить оборудование.

4） Инвертор и система электропитания ИБП в основном одинаковы по функциям и принципам, и они могут выполнять следующие две функции:



4.1. Обеспечить возможность регулировки изменения напряжения, устранить различные электрические помехи, обеспечить качественное электроснабжение;
4. 2. В случае сбоя в сети переменного тока может быть гарантирована необходимая мощность резервного источника питания. Самая большая разница между ИБП и инвертором заключается в том, что ИБП должен быть оснащен аккумуляторной батареей с коротким временем резервного питания, в то время как инвертор не должен быть оснащен аккумулятором. Он может напрямую использовать экран напряжения постоянного тока различных уровней в комнате связи, который имеет большую емкость и может обеспечить бесперебойную работу сети в течение длительного времени.

-Разница между инвертором и стабилизатором:



Инвертор играет роль в системе ИБП, преобразуя постоянный ток в переменный.

Стабилизатор напряжения представляет собой электрическое устройство для защиты электроприборов от нерегулярных скачков напряжения. Стабилизаторы напряжения регулируют входное напряжение с помощью серводвигателя в соответствии с входным напряжением устройства, чтобы деликатные части двигателя оставались защищенными от поражения электрическим током.



Инвертор ИБП Xindun Power — это третье поколение интеллектуальных ИБП промышленной частоты, разработанное с использованием новых цифровых технологий с целью удовлетворения требований надежности для электроснабжения китайской электросети, сетевого мониторинга и сетевой системы, медицинской системы и т. д., преодолевая все более плохая среда электросети, вызванная централизованным электроснабжением средних и крупных компьютерных сетевых систем. Источник питания постоянного тока — это устройство для поддержания стабильного тока в цепи ИБП. Например, сухая батарея, батарея, генератор постоянного тока и т. д.

Xindun Power, мы опытная техническая команда с более чем 16-летней историей в области электроснабжения. Если у вас есть спрос на ИБП и инверторы Xindun Power, пожалуйста, свяжитесь с нами для получения дополнительной информации, добро пожаловать, чтобы отправить нам сообщение.

В чем разница между ИБП и стабилизатором напряжения?

Конечно, давайте начнем с определения того, что представляет собой каждое устройство, а затем мы сможем углубиться в их роли, различия и типичные области применения в домашних условиях.

1. Стабилизатор напряжения: Стабилизатор напряжения представляет собой электрическое устройство, предназначенное для подачи постоянного напряжения на нагрузку на его выходных клеммах независимо от изменений входного или поступающего напряжения питания. Они защищают оборудование от повреждений, вызванных неожиданным скачком или падением напряжения. Стабилизаторы напряжения используются для различных электронных устройств, чтобы обеспечить их работу в допустимом диапазоне напряжений.

В домашних условиях стабилизатор напряжения можно использовать с различными устройствами, включая холодильники, телевизоры, кондиционеры и системы домашнего кинотеатра.

Особенно важны в регионах, где электроснабжение нестабильно, с частыми перепадами напряжения.

Стабилизаторы напряжения работают, либо сохраняя избыточную мощность и высвобождая ее при падении напряжения, либо уменьшая напряжение, когда оно становится слишком высоким.

Существуют различные типы стабилизаторов напряжения, включая релейные, сервоуправляемые и статические стабилизаторы.

2. Источник бесперебойного питания (ИБП): Источник бесперебойного питания или ИБП — это устройство, обеспечивающее аварийное питание нагрузки при выходе из строя входного источника питания, обычно основного питания. Время работы большинства ИБП от батареи относительно короткое (всего несколько минут), но достаточное для запуска резервного источника питания или для корректного отключения защищаемого оборудования. ИБП обычно используется для защиты аппаратного обеспечения, такого как компьютеры, центры обработки данных, телекоммуникационное оборудование или другое электрооборудование, где неожиданное отключение питания может привести к травмам, смертельным случаям, серьезному нарушению работы или потере данных.

В домашних условиях ИБП обычно используются для резервного питания настольных компьютеров, игровых консолей, сетевого оборудования, такого как маршрутизаторы, или другого важного электрического оборудования, которое может быть повреждено или привести к потере данных в случае отключения электроэнергии.

Система ИБП включает в себя батареи для хранения энергии, инвертор для преобразования энергии батарей в обычную электрическую мощность, используемую вашим оборудованием, зарядное устройство для перезарядки батарей при восстановлении питания и автоматический переключатель для переключения нагрузки на батареи когда власть не работает.

Различия между стабилизатором напряжения и ИБП:

1. Функциональность: Основное различие между ИБП и стабилизатором напряжения заключается в их функциональности. ИБП обеспечивает бесперебойное питание подключенных устройств при выходе из строя основного источника питания, а стабилизатор напряжения поддерживает стабильный уровень напряжения на устройствах, к которым он подключен.

2. Резервное питание: ИБП обеспечивает резервное питание, которого нет у стабилизатора напряжения. В случае отключения электроэнергии ИБП может продолжать питать подключенные устройства в течение определенного периода времени, позволяя вам сохранить работу или безопасно завершить работу.

3. Колебания напряжения: Стабилизатор напряжения в основном защищает устройства от колебаний напряжения, как высокого, так и низкого, в то время как ИБП по своей природе не стабилизирует напряжение.

4. Сложность устройства: Системы ИБП обычно представляют собой более сложные устройства, чем стабилизаторы напряжения, включая такие компоненты, как батареи и инверторы.

Типичные области применения в различных сценариях:

1. Стабилизатор напряжения:

   • Используйте с бытовой техникой, такой как холодильники, кондиционеры и телевизоры, для защиты от колебаний напряжения.

   • Могут использоваться в регионах с нестабильным электроснабжением.

   • В промышленных условиях они используются для защиты машин и оборудования от повреждений, вызванных колебаниями напряжения.

2. ИБП:

   • Используйте с компьютерами, серверами и сетевым оборудованием для предотвращения потери данных при отключении электроэнергии.

   • Их также можно использовать для питания медицинского оборудования, гарантируя бесперебойную работу даже при отключении электроэнергии.

   • В промышленности системы ИБП используются для оборудования, требующего постоянного питания, для предотвращения повреждений и производственных потерь из-за перебоев в подаче электроэнергии.

Примечание. Многие современные системы ИБП также включают в себя функции стабилизации питания и регулирования напряжения, которые защищают подключенные устройства от скачков и падений напряжения, а также обеспечивают резервное питание.

Эти устройства сочетают в себе функции ИБП и стабилизатора напряжения. Однако они, как правило, дороже, чем автономные ИБП или стабилизаторы напряжения.

Надеюсь теперь понятна разница между ИБП и ВС. Если у вас есть дополнительные вопросы, я буду рад ответить для вас.

• камея

  Re: мне нужна ваша помощь

  Как следует из названия, стабилизатор стабилизирует источник питания.
  Он всегда обеспечивает постоянное выходное напряжение, даже если его входное напряжение изменяется во времени. Но если входное напряжение отсутствует, стабилизатор не будет обеспечивать никакого выходного сигнала. Используется в основном в местах, где внезапные сбои питания не имеют большого значения.

  Но ИБП (источник бесперебойного питания) сможет подавать напряжение даже при отключении входной мощности. Время резервного копирования (o/p, когда нет i/p) варьируется в зависимости от различных приложений и производителей. Следовательно, может использоваться для целей, где важны внезапные сбои питания. скажем, в случае ПК.

  если у вас есть ИБП, вам может не понадобиться отдельный стабилизатор.

• Anil Jain

  Re: мне нужна ваша помощь

  tech001

  в чем разница между стабилизатором напряжения и ИБП? 2 одинаковые или мне нужен отдельный стабилизатор напряжения для стабилизации напряжения?

  Стабилизатор напряжения — это электронное устройство, способное обеспечивать относительно постоянное выходное напряжение при изменении входного напряжения и тока нагрузки с течением времени.

  Выходное напряжение обычно регулируется с помощью транзистора. В параллельном стабилизаторе транзистор подключен параллельно нагрузке стабилизатора, потребляющей избыточную мощность. Этот тип стабилизатора используется редко. В более популярном последовательном стабилизаторе транзистор подключается последовательно с нагрузкой стабилизатора, ограничивая выходной ток.
  ———
  Источник бесперебойного питания (ИБП), также известный как источник бесперебойного питания или резервный аккумулятор, представляет собой устройство, которое обеспечивает непрерывную подачу электроэнергии к подключенному оборудованию путем подачи питания от отдельного источника когда электроэнергия недоступна.

  Надеюсь, эта информация поможет…

  —😁😁Crazy

• Ashraf HZ

  Re: мне нужна ваша помощь

  Не все устройства ИБП имеют функцию регулятора напряжения. Существуют недорогие ИБП, которые не защищают компьютер от скачков напряжения и тому подобного. Но у более дорогих есть. Обязательно проверьте перед покупкой 😉

  Регуляторы напряжения (иногда называемые АРН) в любом случае обычно дешевы. Это отличная инвестиция в защиту!

• Юсуф Рафи

  Очень хорошо объяснил

• АЗФЛ1995

  Привет, ребята!
  Мне нужна твоя помощь. Мои мониторы мерцают и качаются. Я думаю, что это от нестабильного напряжения. Стабилизаторы очень дорогие. Штатные ИБП у меня не помогают. Помогут ли мне решить проблему регуляторы или более дорогой ИБП?

  Спасибо.
  АЗФЛ 1995

• ричката

  Привет, AZFL,

  По моему мнению, очень редко мерцание монитора обычно вызвано колебаниями напряжения, потому что для этого колебания должны быть очень большими. Обычно все устройства переменного тока рассчитаны на хороший диапазон (обычно 180–240 В). Так что есть некоторые возможности, которые я вижу —

  1) Проблема в мониторе, не связанная с питанием — проверьте.

  2) Если вы действительно подозреваете, что это проблема напряжения — это может быть проблема из-за переменного сетевого питания (что вы можете легко найти, потому что любая другая лампочка в вашем доме также будет мерцать)
  В противном случае это может быть проблема конкретно выход вашего ИБП, который вы также можете проверить с помощью мультиметра переменного тока или другой лампочки.

  Я бы сказал, что самый простой способ — это взять свой монитор с собой в дом вашего друга и попытаться подключиться к его компьютеру, чтобы проверить, не является ли это конкретной проблемой в вашем доме.

  Надеюсь, это поможет!!!

  Картик
  😁

• raithrovers1

  Основная цель онлайн-ИБП — продолжать подачу питания в случае сбоя сетевого питания с использованием резервного аккумулятора. На меньшем компьютере (500 ВА — 1 ква) время резервного копирования позволяет вам сохранять вашу работу контролируемым образом во время работы на компьютере и длится всего несколько минут. Форма волны этих небольших ИБП может быть квазипрямоугольной, а не синусоидальной, но это очень редко вызывает какие-либо проблемы. Работа этих сетевых ИБП означает, что обычная сеть выпрямляется в постоянный ток, который заряжает батарею, а также питает инвертор, который снова превращает постоянный ток в переменный. Этот процесс означает, что любые колебания в нормальном питании от сети не будут видны на выходе, поскольку выходной сигнал представляет собой сигнал, генерируемый электронным способом. Поэтому этот тип ИБП можно отнести к разряду стабилизаторов напряжения.

  Стабилизатор напряжения может поставляться во многих формах, начиная от стабилизаторов с электронным управлением, моторизованных вариаторов и некоторых типов ИБП, которые можно использовать в режиме стабилизатора напряжения без батарей. Основное отличие состоит в том, что стабилизатор напряжения почти во всех случаях не будет иметь резервного аккумулятора и, следовательно, не будет подавать питание при полном отключении сетевого питания. Все, что он будет делать, это поддерживать стабильное напряжение на выходе.

  Посетите #-Link-Snipped-#

• ганашйамл

  Я знаю, что это старая тема, но я все еще публикую свой ответ.

  В моем случае у меня есть подавитель шипов (или защита от шипов), у меня есть волны в разных разрешениях, и я использую то разрешение (1100+ x 768, точно не помню), в котором волны минимальны. У меня монитор Samsung, и я проверил его у их технического специалиста, который безуспешно заменил некоторые компоненты и пришел к выводу, что его нужно будет доставить в их лаборатории для тестирования. Я так и сделал, а позже мне позвонили, чтобы показать, что мой монитор отлично работает во всех разрешениях, и сказали, что причиной волн может быть неисправная материнская плата.

  Я оставил это, так как не хотел менять материнскую плату 😉 на тот момент.

  Так что проверьте свой монитор и на другой системе.

• Авишкар Гете

  Иногда проблема мерцания не связана с проблемой напряжения. Я думаю, вам стоит проверить разрешение экрана. Если он высокий, сделайте его низким. Зайди в свойства и посмотри там разрешение экрана. 😎

• M.DORAI

  Я купил компьютер HP All-in-one со встроенным процессором (название модели: OMNI 120-1111 IN AIO) 2 года назад. Около 6 месяцев назад, когда я работал на компьютере, произошло отключение питания, и, прежде чем я начал выключать источник питания, питание внезапно пошло, и мой компьютер не запустился. Не было дисплея, только вентилятор работал. Я передал свой компьютер в авторизованный сервисный центр HP M/s.Redington India (Ensure Support Service), Infantry Road, Бангалор. После почти 15 дней, чтобы диагностировать проблему, они взяли около 4000 рупий / — заявив, что чип BGA должен быть заменен. Снова месяц назад такая же проблема возникла после отключения электроэнергии и внезапного включения питания. На этот раз им потребовалось 25 дней, чтобы диагностировать проблему и взимать плату в размере 6013 рупий, заявив, что они должны заменить как микросхему BGA, так и микросхему. а также предложил мне, что та же проблема может возникнуть снова в случае отключения электроэнергии, и я должен использовать стабилизатор. Я заплатил 30 000 рупий за компьютер во время покупки и потратил более 10 000 рупий на ремонт из-за перебоев в подаче электроэнергии. Я чувствую, что компания, которая производит продукт и продает его по такой огромной цене, должна иметь здравый смысл, чтобы установить встроенный стабилизатор для защиты компьютера от колебаний мощности, или, по крайней мере, они должны были предупредить, чтобы не использовать компьютер без ИБП/стабилизатора напряжения. Кто-нибудь может подсказать, какой тип стабилизатора мне нужно использовать?
  М.ДОРАИ

• РРИТЕШ

  Здравствуйте,
  Стабилизатор только контроля линейного напряжения для электронного устройства!
  Но сейчас ИБП используется для преобразования постоянного тока в переменный с SINwave, в прошлом была прямоугольная волна, которая имеет много недостатков!

• Деннис Джей

  Raithrovers1 писал: «Работа этих сетевых ИБП означает, что обычная сеть выпрямляется в постоянный ток, который заряжает батарею, а также питает инвертор, который снова превращает постоянный ток в переменный. Этот процесс означает, что любые колебания в обычном сетевом питании не будут видно на выходе, так как выходной сигнал представляет собой сигнал, генерируемый электронным способом. Поэтому этот тип ИБП можно классифицировать как стабилизатор напряжения».

  Мой вопрос: когда питание поступает от сети и, следовательно, питание просто «ПРОХОДИТ ЧЕРЕЗ», не проходя через батарею, например, при отключении питания, действует ли ИБП как стабилизатор напряжения? Кстати, отличный пост, спасибо

  Деннис

• msajaa

  Регулятор напряжения. По сути, это микросхема, настроенная на прием различных напряжений и выдачу фиксированного регулируемого напряжения на выходе. Она обеспечивает чистое питание для чувствительного оборудования, такого как ламповые усилители, медицинское оборудование и специализированные приборы.
  ИБП, или источник бесперебойного питания, представляет собой устройство защиты от перенапряжений, оснащенное аккумулятором, поэтому при отключении электроэнергии ваше оборудование начинает получать питание от этого аккумулятора до тех пор, пока питание не будет восстановлено. К ним также относятся сетевой фильтр, GFCI и иногда VR.

• Деннис Джей

  Спасибо msajaa. Насколько я понимаю, в случае с ИБП во время отключения электроэнергии батарея берет на себя управление и через инвертор преобразует сохраненный постоянный ток в переменный, что дает очень стабильный ток. Мой вопрос заключается в том, что происходит, когда есть питание от настенной вилки, и поэтому ИБП действует как сквозной или просто проводник питания от настенной вилки, не проходя через батарею (как в случае с переменным током к постоянному обратно к переменному току). ). Как же тогда ИБП функционирует (во вторую очередь) как линейный стабилизатор, как писал Raithrovers1?
  Спасибо за терпение.

• Детектив

  Я знаю, что это очень старая тема, но я все равно задаю свой вопрос.
