Чем отличается кран от клапана: вентиль(клапан) или шаровый кран?

вентиль(клапан) или шаровый кран?

Клапан – это устройство, служащее для перекрытия потока рабочей среды в трубопроводе с помощью затвора, который имеет вид диска (тарелки клапана, золотника), при поступательном движении шпинделя (штока) вдоль оси потока, перпендикулярно плоскости седла. Клапан пропускает поток рабочей среды в одну сторону и не пропускает в другую. Несмотря на большое разнообразие клапанов (обратный, запорный, регулирующий, предохранительный и т.д.) мы будем рассматривать только запорный клапан (ВЕНТИЛЬ).

Вентиль представляет собой клапан со шпинделем, ввинчиваемым в резьбу неподвижной ходовой гайки, которая расположена в крышке. Это один из самых простых и надёжных (в закрытом состоянии) типов запорной арматуры. Наиболее часто вентили применяются на трубопроводах малых диаметров от Ду=10 мм до Ду=80 и уступают место задвижкам или шаровым кранам при диаметрах Ду=100(200) и более.

На больших диаметрах и высоких давлениях сильно возрастает давление на шпиндель и вентиль становится трудноуправляемым.

Вентили изготавливают из чугуна (серого и ковкого), стали, латуни, бронзы, титана, полипропилена, пластмасс…

По конструкции вентили бывают:

• Проходные и прямоточные (устанавливаются на горизонтальном и вертикальном участках),

• угловые (в местах поворота трубопровода),

Угловые вентили имеют меньшее гидравлическое сопротивления, но устанавливаются только на изгибах трубопроводов. Для уменьшения гидравлического сопротивления в прямоточных вентилях шпиндель располагается под углом, обычно 45о, к оси прохода. Вентили конструируются обычно, так что бы движение среды было «под клапан» (навстречу движению затвора в момент закрытия), однако, при больших диаметрах прохода, для уменьшения давления на шпиндель, применяется схема «на клапан», когда движение среды происходит в одну сторону с затвором в момент закрытия.

Уплотнения штока, используемые в вентилях, бывают сальниковые и бессальниковые (сильфонные или мембранные). Сейчас наиболее распространены бессальниковые вентили т.к. уплотнение с помощью сильфона обеспечивает большую герметичность и используются на трубопроводах, перекачивающих агрессивные, ядовитые среды, или находящихся под разрежением. Герметичность запорного органа обеспечивается с помощью уплотнительных колец, изготавливаемых из различных материалов и формы (в зависимости от перекачиваемой жидкости), например при перекачивании жидкостей с твёрдыми включениями целесообразно использовать кольца с конусной фаской, что облегчает удаление твердых частиц из зоны между уплотнительными поверхностями колец.

Существенными недостатками вентилей является:

• Высокий коэффициент гидравлического сопротивления;

• При подаче среды «на клапан» даже при закрытом положении сальник находится под действием давления среды;

• Малый ресурс работы сальникового уплотнения;

• Необходимость ежегодной ревизии для набивки сальников и очистки колец уплотнительных дисков;

• Сложность экстренного перекрытия трубопровода в аварийной ситуации.

Эти недостатки отсутствуют у шаровых кранов, что, в последнее время, приводят к более широкому использованию шаровых кранов и постепенному вытеснению вентилей.

Основные параметры запорных клапанов (вентилей) регламентируются ГОСТ 9697-87 КЛАПАНЫ ЗАПОРНЫЕ.

Краны бывают шаровые, конусные, цилиндрические, но наиболее распространены именно шаровые краны

. Шаровая запорная и регулирующая арматура уже давно используется в системах внутреннего водоснабжения, отопления, газоснабжения, на отдельных узлах теплоэнергетических и промышленных объектов. Стальные шаровые краны, которые появились на российском рынке 10-15 лет назад и эксплуатационные качества которых получили самую высокую оценку специалистов, постепенно вытесняют традиционные задвижки и запорные клапаны (вентили).

Часто кран шаровой неверно называют называют вентиль шаровой.

 Кран представляет собой арматуру, основными деталями которой являются:

• корпус,

• запирающий элемент в виде шара с цилиндрическим отверстием,

• шпиндель, посредством которого осуществляют поворот шара,

• ручка,

• уплотнения шпинделя и шара.

Для движения среды в затворе предусмотрено сквозное цилиндрическое отверстие или канал, которое обеспечивает пропускную характеристику крана.

Шаровые краны наиболее часто применяются в качестве запорного органа, которые по типу затвора делят на конусные, цилиндрические и шаровые.

Основными достоинствами кранов являются:

• высокая герметичность,

• небольшая строительная высота,

• минимальный износ шара,

• простота конструкции,

• высокое быстродействие,

• низкая стоимость обслуживания при работе,

• длительный срок безаварийной работы,

• простота управления (простое перекрытие – поворот ручки на 90 о)

Краны изготавливают из чугуна, латуни, бронзы, стали, титана и т.

д.

Самое большое распространение получили стальные шаровые краны.

Основные параметры кранов регламентируются ГОСТ 9702-87 Краны конусные и шаровые. Основные параметры. Данный ГОСТ принят взамен ГОСТ 9702-77.

Типы запорной арматуры в пищевой промышленности

10500 p

Вопросов: 2

30190 p

3710 p

3190 p

59040 p

283340 p

3140 p

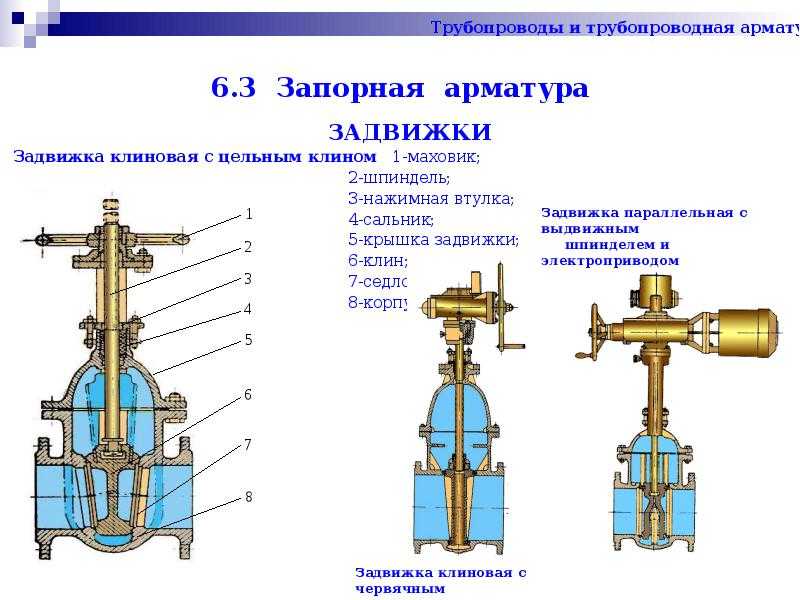

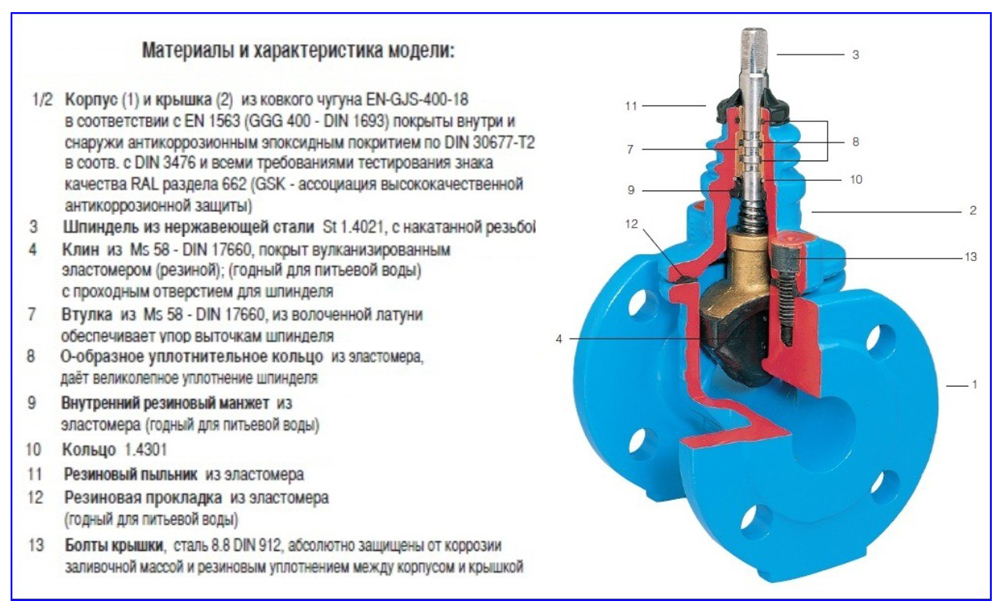

Задвижка

рис. 2рис. 1 Задвижка (рис. 1) – это арматура, в которой запирающий элемент движется перпендикулярно потоку жидкости. Устройство показано на рис. 2.

Задвижки отличаются простотой конструкции и малым (от 0,08 до 0,2) коэффициентом гидравлического сопротивления. Используется данный тип, чаще всего, при большом диаметре трубы (ДУ от 50 до 2000 мм), а также, если жидкость движется со значительной скоростью.

Эти изделия относительно высокие, что несколько сужает их применение, особенно при ДУ меньше 200 мм, когда предпочитаются вентили.

Большинство задвижек делаются полнопроходными. Раструбные (со суженным проходом) выпускаются редко. У них, по сравнению с полнопроходными, увеличенный коэффициент гидравлического сопротивления. Поэтому они ставятся в тех случаях, если надо снизить нагрузку на трубу, сэкономить пространство или уменьшить управляющее усилие.

Шпиндель может быть выдвижным либо невыдвижным. Последний вариант выпускается редко, поскольку его применение ограничено условиями работы пары «ходовая гайка – шпиндель». Для невыдвижного рабочая среда должна быть чистой, абразивные и просто твердые включения не допускаются. Плюс ремонт более сложный. Подобные задвижки используются на трубопроводах с горячей или холодной водой и другими неагрессивными рабочими средами. Меньшие габариты по высоте делают их предпочтительными для монтажа в стесненных условиях.

Если же транспортируется кислотный, щелочной или соляной раствор, другие агрессивные жидкости либо пар, то лучше выбрать вариант с выдвижным шпинделем.

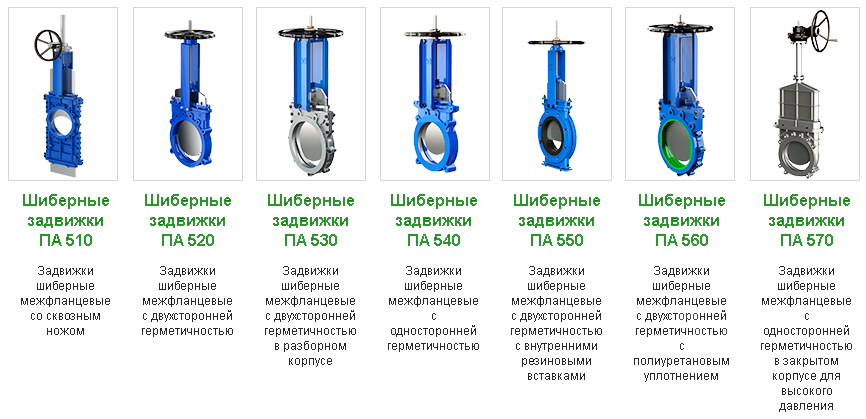

По расположению колец уплотнения задвижки бывают параллельные (шиберные) и клиновые. Среди параллельных модели с плоским диском (однодисковые) используются редко. Чаще ставятся с клиновым распором (двухдисковые). Клиновые могут быть с цельным, упругим или составным рабочим органом. Разница в применении заключается в том, что первые обеспечивают высокую герметичность и не боятся больших перепадов давлений. Однако, если имеют место скачки температуры жидкости, то возникает угроза заклинивания. Вторые не боятся высоких температур, но полную герметичность не обеспечивают. Третьи – с большой герметичностью, для средних давлений.

Ручной привод в виде маховика (на современных моделях может быть рычаг) ставится на большинство задвижек с ДУ до 200 мм. Чтобы снизить величину крутящего момента на арматуре для больших диаметров, в ее конструкции может быть редуктор с зубчатой или червячной передачей. Не менее популярным вариантом управления, для всех ДУ, является электропривод. Если же, по соображениям пожарной безопасности, он невозможен, применяется пневматика. Реже всего распространены устройства с гидроприводом.

Если рабочая среда движется под большим давлением, то на трубопроводах устраивают наружные обводные линии. Это позволяет снизить напряжение, которое возникает при открытии или закрытии задвижки.

По типу уплотнения шпинделя, задвижки делятся на сальниковые и сильфонные. Первые встречаются чаще, так как они намного дешевле и не затрудняют управление. Но их надо регулярно подтягивать и периодически менять сальник. Вторые дороже, к тому же сильфон ограничивает ход шпинделя. Но герметичность обеспечивается полная. Поэтому они используются там, где данный параметр является особо критичным, например, при транспортировке агрессивной или ядовитой рабочей среды.

По методу присоединения задвижки бывают фланцевые, приварные, муфтовые (резьбовые) и цапковые. Есть и комбинированные. Фланцевые самые популярные, позволяют быстро разобрать соединение. Но они громоздкие, увеличивают нагрузку на трубу. Муфтовые и цапковые чаще применяются на небольших ДУ (до 80 мм). Сварное соединение, в противоположность фланцевому, не увеличивает вес узла, но затрудняет демонтаж. Поэтому используется на ответственных участках.

До недавнего времени задвижки применялись только как запорная арматура. Большинство выпускаемых изделий – клиновые с выдвижным шпинделем. Но сегодня встречаются и другие, регулирующие, разных моделей. Например, шиберная многоступенчатая (рис. 3), с шарниром Гука (крестообразное соединение, аналогичное карданной передаче, рис. 4), с защитной рубашкой (рис. 5) и прочие.

рис. 3рис. 4рис. 5

Кран

рис. 7рис. 6

Кран из нержавеющей стали (рис. 6) – это тип арматуры, у которого запорный элемент сделан в виде тела вращения (шар, цилиндр, конус) со сквозным отверстием. Для перекрытия потока, данный элемент поворачивается вокруг своей оси. Устройство показано на рис. 7.

В зависимости от конструкции запорного элемента, который, независимо от формы, называют пробкой, краны бывают шаровыми, коническими и цилиндрическими. Они могут быть запорными, регулирующими, распределительными или смесительными. Некоторые модели делаются с рубашкой обогрева либо имеют различное количество присоединительных штуцеров.

Привод крана может быть, как ручной (маховик, рукоятка, редуктор), так и электрический, гидравлический или пневматический. В любом случае, особенностью данного типа арматуры является тот факт, что, для поворота пробки надо приложить сравнительно большое усилие. Крутящий момент на запорную деталь передается напрямую от привода, переходная резьбовая пара не применяется.

Конструкция крана простая и надежная, высота и прочие монтажные размеры небольшие, многие модели работают «в обе стороны» и являются полнопроходными. Гидравлическое сопротивление маленькое, потому что поток жидкости не изменяет направление движения. Поскольку пробка лишь поворачивается, уплотнители почти не загрязняются и не подвержены эрозии. Ограничения в использовании кранов связаны только с тем, что пробку надо делать очень точно, плюс в конструкции есть неметаллические уплотнители. Этот вид запорной арматуры обычно ставится на трубы с небольшим ДУ, в которых рабочая среда идет под малым напором.

Шаровый кран

рис. 9рис. 8

Шаровые краны (рис. 8) прямоточные, но проход нередко делается зауженным, для уменьшения размеров, веса и себестоимости (рис. 9). Благодаря сферической форме внутренней поверхности корпуса и пробки, такие изделия, по сравнению с коническими, более жесткие, прочные, легкие и компактные. Они обеспечивают практически полную герметичность перекрытия трубы.

Уплотнения делаются в виде седел либо колец (рис. 10). По сравнению с аналогичными деталями конусных пробок, они значительно меньше.

рис. 10 Если их делают из мягкого материала, например, фторопласта, притирать поверхности не обязательно. Если же используется вариант «металл по металлу», то данная операция является основной, такие краны предназначены для работы в условиях высоких температур, с агрессивными или абразивными жидкостями.

Шаровые краны выпускаются в различных модификациях: трехходовой, для подключения манометра, с рубашкой обогрева, угловой, для подключения температурного датчика, с вращающимися седлами, со штуцером для контроля протечек и другие. Трехходовые, в зависимости от формы затвора, делаются в исполнении «L» или «T».

Конический кран

рис. 12рис. 11

Конический кран (рис. 11) делается с пробкой в виде усеченного конуса, со сквозным отверстием. Угол наклона поверхности влияет на величину крутящего момента, который необходимо приложить для управления данным видом арматуры. Он принимается 1 : 7 либо 1 : 6. Это оптимальное соотношение, при котором, с одной стороны, требуется сравнительно небольшое усилие, а с другой, обеспечивается достаточная степень герметичности закрытия. На рис. 12 показан кран пробковый проходной, под ключ.

Для надежного перекрытия трубопровода, пробка должна быть прижата к корпусу. По созданию давления, такие краны бывают сальниковые, натяжные, с подъемом либо прижимом пробки и со смазкой. Наиболее простыми являются натяжные, затяжка в которых выполняется через упругую прокладку или резьбу с пружиной. У сальниковых давление на поверхностях пробки и конуса создается за счет затяжки сальника, который прижимает затвор к седлу.

Если напор жидкости превышает 4 МПа, то требуется достаточно большое давление, чтобы прижать пробку. Причина в том, что это усилие зависит от размера ДУ и растет, пропорционально его квадрату. В итоге, крутящий момент, который нужен для управления краном, на больших и даже средних диаметрах вырастает до значительных величин. Кроме того, повышается опасность возникновения задиров на контактирующих плоскостях. Чтобы исключить появление таких повреждений и снизить управляющее усилие, используются конические краны со смазкой.

Конические краны, как и шаровые, предлагаются на рынке в широком ассортименте: кран пробковый трехходовой, с обогревом и другие.

Дисковый затвор (заслонка)

рис. 14рис. 13

Дисковый затвор или заслонка (рис. 13) – это запорное устройство, в котором рабочим органом является диск, вращающийся вокруг оси, расположенной перпендикулярно потоку жидкости. Конструкция показана на рис. 14. Для изготовления могут использоваться разные материалы. Самый популярный в пищевой промышленности – нержавейка.

По расположению оси вращения, затвор дисковый нержавеющий может быть симметричным или с эксцентриситетом. В первом случае, это самый простой вариант, ось вращения совпадает с осью седла. Управление аналогично крану. Для полного закрытия достаточно повернуть рычаг на 90 град. Такие заслонки обычно устанавливаются в тех случаях, когда рабочая среда движется с небольшим напором.

В затворах с эксцентриситетом ось вращения диска смещена относительно оси седла. Эксцентриситет может быть двойным или тройным в том случае, если ось вращения смещена еще и относительно центра самого запорного диска. Такое конструктивное решение обеспечивает хороший контакт затвора с уплотнением, за счет конического прилегания. Кроме того, достаточно открыть заслонку на минимальный угол, как диск тут же выходит из соприкосновения с седлом. В результате, исключаются трение, которое приводит к преждевременному износу уплотнений и их деформации. Достигается высокая герметичность закрытия.

По сравнению с симметричными, затворы с эксцентриситетом могут работать в условиях повышенных температуры и давления, с агрессивными жидкостями. Они более долговечны.

В некоторых моделях диаметр запорного диска делается больше, чем размер проходного отверстия заслонки. В таких устройствах затвор в положении «закрыто» располагается не параллельно поперечному сечению потока, а под углом.

Относительно уплотнения дисковых затворов, надо заметить, что, в первую очередь, эту функцию выполняют съемные вкладыши (рубашки, седла), которые делаются из пластика или резинометаллических композиций.

В корпусе либо на кромках диска могут располагаться уплотнительные кольца. В первом случае они намного более долговечны, чем во втором, так как на них меньше влияет рабочая среда. Одну из самых высоких степеней герметичности обеспечивают многослойные уплотнения из металлографита. В пищевой промышленности материал уплотнений надо выбирать, исходя из того, какая жидкость будет перекачиваться по трубопроводам.

Клапан (вентиль)

рис. 16рис. 15

Клапан обратный (рис. 15) – это запорный узел, в котором затвор движется параллельно потоку жидкости. Устройство показано на рис. 16.

Стальной клапан используется там, где не годится вентиль из другого материала, например, чугуна – для относительно высоких температуры и давления (соответственно, до 425 град С и 6,5 МПа). В пищевой промышленности использование нержавеющей стали обусловлено еще и санитарно-гигиеническими требованиями.

Наиболее распространенные вентили имеют ДУ от 15 до 200 мм. Изделия с малыми диаметрами обычно делаются под муфтовое соединение, с большими – под фланцевое. По исполнению клапан может быть угловым, проходным, многоходовым или прямоточным. Первые ставятся в местах, где труба поворачивает. Вторые – на прямых участках, где недопустимо снижение интенсивности потока жидкости. У них большие гидравлическое сопротивление и собственная масса. У третьих есть три или четыре штуцера. Их монтируют для соединения различных рабочих сред, с целью разжижения, дозирования реагентов, нормализации температуры и прочего. Прямоточные – это проходные, у которых спрямлено движение потока внутри вентиля. Их гидросопротивление меньше, чем проходных.

При любом варианте, данный тип запорной арматуры отличается высокой степенью герметичности, возможностью быстрого перекрытия трубопровода, небольшим ходом затвора и минимальным управляющим усилием. Еще одна особенность вентиля – самоторможение. Его можно оставить в любом промежуточном положении, после чего оно сохранится в течение долгого времени. Уплотнения делаются обычно из среднетвердой кислотощелочной резины или фторопласта-4.

Как и другие типы запорной арматуры, клапаны выпускаются разных моделей: с обогревом, термозапорные, с концевыми выключателями и сигнализаторами положения затвора и другие.

Запорная арматура для пищевой промышленности, сделанная из стали AISI или ее отечественных аналогов, является на сегодняшний день наиболее популярной. По надежности, функциональности и соответствию гигиеническим нормам она значительно опережает аналоги, выполненные из других металлов.

Запорная арматура — применение и рекомендации по выбору Основные виды, типы и разновидности молочной арматуры

Смеситель

vs вентиль: в чем разница?

При использовании в качестве существительных , кран означает открытый водопроводный фитинг, тогда как клапан означает устройство, которое регулирует поток газа или жидкости через трубу.

---

Клапан также является глаголом со значением: контролировать (поток) с помощью клапана.

контрольный сильфон для других определений Faucet и Valve

1. Смеситель как существительное (Северная Америка) :

   Открытый водопроводный фитинг; кран или кран; регулятор для управления потоком жидкости из резервуара.

1. Клапан как существительное :

   Устройство, регулирующее поток газа или жидкости по трубе.

2. Клапан как существительное :

   Устройство, впускающее топливо и воздух в цилиндр двигателя внутреннего сгорания или обеспечивающее выход продуктов сгорания.

3. Клапан как существительное (анатомия) :

   Одна или несколько перепончатых перегородок, клапанов или складок, которые позволяют прохождению содержимого сосуда или полости в одном направлении, но останавливают или контролируют поток в противоположном направлении

   Примеры:

   «подвздошно-ободочный, митральный и полулунный клапаны»

4. Клапан как существительное :

   Одна из створок складной двери.

5. Клапан как существительное (британский) :

   Вакуумная трубка.

6. Клапан как существительное (ботаника) :

   Одна из частей, на которые естественным образом распадаются некоторые фрукты, когда они растрескиваются.

7. Клапан как существительное (ботаника) :

   Небольшая часть некоторых пыльников, открывающаяся как люк для выхода пыльцы, например, у барбариса.

8. Клапан как существительное (биология) :

   Одна из частей или частей двустворчатых или многостворчатых раковин.

9. Клапан как существительное (биология) :

   Одна из двух одинаковых частей панциря диатомей.

1. Клапан как глагол (переходный) :

   Для контроля (потока) с помощью клапана.

Сравните слова:

Сравните с синонимами и родственными словами:

• faucet vs tap
• смеситель против патрубка
• кран против клапана

Типы клапанов для кранов — безумный выбор

Если у вас когда-либо был протекающий кран, вы видели клапан крана в действии или бездействии, в зависимости от обстоятельств. На самом деле, клапан — это часть крана, которая, скорее всего, сломается. По сути, клапан смесителя регулирует поток воды, а в смесителях с одной ручкой — температуру этой воды. Между множеством компонентов и тем, сколько работы он выполняет по управлению потоком воды, ваш кран для смесителя является очень важной частью.

Здесь мы обсудим наиболее распространенные клапаны в смесителях для раковин и ванн, в каких типах смесителей они чаще всего встречаются и как они работают. Мы также поговорим о том, как определить конкретный тип клапана и насколько легко эти клапаны ремонтировать и заменять.

Типы клапанов для кранов

Хотя все краны для кранов регулируют поток воды, они делают это несколькими способами. Клапаны кранов начинались как простые заглушки, которые нужно было открыть и закрыть молотком. На сегодняшний день на рынке представлено множество клапанных механизмов.

Если вы ищете смесители для раковины, ванны или душа, ваша установка, скорее всего, будет использовать один из них. Мы поговорим о смесительных клапанах (которые объединяют горячую и холодную воду в ваннах и душах) и перепускных клапанах (которые передают поток воды из носика ванны в насадку для душа) в следующем разделе.

• Ознакомьтесь с самыми продаваемыми кранами на Amazon.

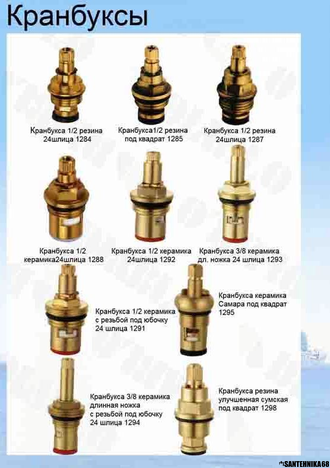

Клапаны для кранов с керамическим диском

См. Картридж с холодным керамическим диском Kingston Brass

Клапаны с керамическим диском

— это новейший тип клапана для смесителей, который, как правило, используется в смесителях более высокого класса. В то время как в клапанах кранов старого типа для управления потоком воды используется ряд резиновых шайб, в них используются два небольших керамических диска. Эти диски отшлифованы так, чтобы они были очень гладкими, в них прорезан ряд каналов. Диски плотно прижимаются друг к другу, а каналы не соединяются при закрытии крана. При включении крана диски вращаются до тех пор, пока правые каналы не выровняются.

Смесители с этими клапанами могут быть с одной или двумя ручками, со смешиванием горячей и холодной воды либо в изливе, либо в самом клапане. Смесители для раковины с этими клапанами, как правило, имеют более широкий корпус, чем смесители, в которых используются другие типы клапанов, но смесители для ванны с керамическим дисковым клапаном бывают разных стилей. Единственный способ убедиться, что конкретный смеситель имеет керамический картридж, — это проверить у производителя или разобрать смеситель.

См. Однорычажный смеситель для раковины Kohler Alteo

Керамические диски имеют значительные преимущества по сравнению со старыми клапанами кранов. Сами диски очень твердые, что делает их маловероятными. Они керамические, а не металлические, что означает, что они не подвержены коррозии. Эти клапаны могут служить годами без повреждений, и обычно изнашиваются уплотнительные кольца, которые удерживают картридж на месте, а не сам картридж.

См. Glacier Bay’s Builders 1-Ручка 1-Распылитель для ванны и душа из полированного никеля

К сожалению, одно из основных преимуществ керамического дискового клапана также является его слабостью. В нерабочем состоянии смесители с такими клапанами редко протекают, так как керамические диски плотно прилегают друг к другу. Но это также означает, что для движения диски должны быть смазаны. Эта смазка (обычно смазка для сантехники на силиконовой основе) изнашивается при использовании.

К счастью, вам не обязательно заменять весь керамический дисковый клапан, когда он нуждается в смазке. Как правило, диски можно повторно смазывать, а уплотнительные кольца заменять, а это означает, что эти клапаны могут служить годами при тщательном обслуживании. Если вам нужно заменить весь картридж, будьте готовы заплатить от десяти до тридцати долларов в зависимости от модели и продавца.

Характеристики керамического дискового клапана
Найдено в:	Кухни и ванные комнаты. Современные дома.
Тип ручки:	Одинарная или двойная ручка
Долговечность и обслуживание:	Почти герметичный. Прослужит несколько лет и может быть отремонтирована. Картридж можно довольно легко заменить.
Стоимость:	10-30 долларов США за замену картриджа, хотя картриджи для ванны/душа могут стоить немного больше. Уплотнительные кольца и силиконовую смазку найти несложно.

Шаровые краны

См. Шаровой рычаг Delta RP70

Шаровые краны изначально были разработаны в 1950-х годах для использования в смесителях Delta, и Delta до сих пор использует шаровые краны для большинства своих кранов. Эти клапаны имеют шар с рядом отверстий, которые позволяют смешивать горячую и холодную воду перед тем, как выпустить ее из крана. Этот шар удерживается чашеобразной деталью, называемой кулачком, и удерживается на месте рядом шайб и пружин.

Из-за такой конструкции шаровые краны относительно хрупкие. У них есть много деталей, которые могут выйти из строя, и их труднее ремонтировать, чем дисковые и картриджные клапаны. Шаровые краны особенно подвержены повреждениям от минералов в жесткой воде, так как поверхность шара может изнашиваться.

См. раздел Delta’s Foundations Смеситель для кухонной раковины с одной ручкой

Смесители, в которых используются шаровые краны, почти всегда имеют одну ручку. Эти клапаны наиболее популярны в кухонных смесителях, хотя доступны смесители для ванных комнат с шаровыми кранами. В смесителях для раковины корпус смесителя закруглен сверху, а ручка поворачивается вверх, а также из стороны в сторону. В смесителях для ванны они часто имеют ручки в форме шара.

См. смеситель Delta T13022 в хроме

Хотя шаровые краны (а также дисковые и картриджные клапаны) иногда называют безшайбовыми, важно знать, что это не совсем так. Фактически, смесители с шаровым краном обычно содержат ряд шайб и уплотнительных колец, которые помогают удерживать шар на месте. Что делает клапан без шайбы, так это то, что эти детали не должны воспринимать усилие рукоятки, а это означает, что они изнашиваются намного медленнее, чем в старых клапанах.

Особенности шарового крана
Найдено в:	Кухни и ванные комнаты, но особенно в смесителях для кухонных раковин.
Тип ручки:	Одинарная ручка
Долговечность и обслуживание:	Много сложных деталей, которые могут выйти из строя. Особенно плохо с жесткой водой. Не особенно легко ремонтировать или заменять.
Стоимость:	10–40 долларов за полный ремонтный комплект, при этом краны для ванны/душа стоят дороже. Однако многие детали для шаровых кранов можно приобрести по отдельности по более низкой цене.

Картриджные клапаны для смесителей

См. Сменный картридж с одной ручкой Moen 1225B

Картриджные клапаны для смесителей были впервые разработаны Moen в 1930-х годах. Эти клапаны заменили старый стиль, основанный на шайбе, новой картриджной системой. Как и в шаровых кранах, здесь есть подвижная центральная часть, позволяющая смешивать горячую и холодную воду перед вытеканием из крана. Вместо шара картриджные клапаны имеют цилиндр, который поднимается и опускается, позволяя воде течь.

Однако, в отличие от шаровых кранов, смесители с картриджным клапаном обычно доступны в конфигурациях с одной или двумя ручками. Смесители для раковины с картриджем с одной ручкой могут быть немного тоньше по конструкции, чем смесители с керамическим диском или шаровым краном, но их конструкция различается. Версия с двойной ручкой практически неотличима от старых смесителей с компрессионным клапаном, особенно от смесителей для ванны, хотя ручки легче поворачивать.

См. Однорычажный смеситель для кухонной мойки Peerless

Основное преимущество картриджного клапана заключается в том, что вместо замены отдельных деталей можно просто заменить сразу весь картридж. Хотя эти клапаны могут быть сложными по конструкции, их замена намного проще, чем ремонт. Это может означать, однако, что ремонт, как правило, будет более дорогим.

Вместо того, чтобы покупать конкретную шайбу или винт, вам почти всегда потребуется заменить весь клапан в сборе. Эти картриджи могут стоить в среднем от 10 до 40 долларов, что определенно дороже, чем шайба или две. Тем не менее, эти картриджи могут служить годами, и если вы достаточно хорошо разбираетесь в работе своими руками, вы сможете заменить эти клапаны самостоятельно. Вы даже можете иногда модернизировать кран с картриджным клапаном до смесителя с керамическим диском.

Особенности картриджного клапана
Найдено в:	Кухни и ванные комнаты
Тип ручки:	Одинарная или двойная ручка
Долговечность и обслуживание:	Мало деталей, которые можно сломать, но они не такие прочные, как керамические диски. Ремонт может быть сложным, но заменить легко.
Стоимость:	10–40 долларов США за сменный картридж для раковины и 20–60 долларов США за картридж для душа, хотя более мощные модели могут быть дороже. Отдельные части картриджа найти труднее, хотя доступно несколько комплектов.

Компрессионные промывочные клапаны

Danco 15835E 1C-6H Стержень из латуни

Компрессионные клапаны — это старейший тип клапанов для смесителей для раковины, которые все еще доступны. Они просты по конструкции, состоят из штока с шайбой, прикрепленной к днищу. При повороте ручки шток поворачивается, поднимая шайбу и позволяя воде течь.

Такая конструкция означает, что эти клапаны работают только со смесителями с двойной рукояткой, поскольку каждый поток воды (горячей и холодной) должен регулироваться отдельным клапаном. В то время как смесители для ванны/душа с тройной рукояткой (с горячим, холодным и отводным патрубком) не имеют , , чтобы иметь компрессионные клапаны, почти все компрессионные клапаны используются в этом стиле. Эта конструкция также означает, что вам, как правило, приходится поворачивать кран дальше, чтобы включить воду. Эти краны часто приходится сильно затягивать, чтобы кран не протекал.

См. Хромированный литой латунный кран с двумя ручками Central Brass

Механический процесс открытия и закрытия крана создает большую нагрузку на шайбы, поэтому они имеют тенденцию довольно быстро изнашиваться. Эти смесители имеют наибольшую вероятность капать из всех современных конструкций. Однако простота этой конструкции также означает, что ремонт относительно прост.

Характеристики клапана омывателя сжатия
Найдено в:	Бытовые раковины, смесители для прачечных, наружные краны. Кухни и ванные комнаты в старых домах.
Тип ручки:	Двойная ручка только для раковины. Для ванны/душа, как правило, конструкция с тройной ручкой.
Долговечность и обслуживание:	Резиновая шайба может развалиться, и ее придется довольно регулярно заменять (каждые пару лет). Ремонт относительно прост.
Стоимость:	Около 10-30 долларов за шток, хотя запасные части редко поставляются в комплекте. Возможно, вам придется приобрести отдельные компоненты отдельно.

Типы клапанов для смесителей для ванных комнат

В то время как в душах и ваннах по-прежнему используются керамические дисковые, шаровые, картриджные и компрессионные клапаны за ручками, душевые кабины и ванны могут быть немного сложнее. Наряду с этими клапанами потребуется какой-либо смесительный клапан. Кроме того, для комбинации ванна/душ потребуется перепускной клапан.

Один из терминов, который вы, вероятно, встретите, глядя на клапаны для душа и ванны, — это грубый . Клапан грубой очистки имеет впускные отверстия для несмешанных линий подачи горячей и холодной воды. Впускные клапаны всегда являются смесительными клапанами, но могут выполнять и другие функции. Если вы ремонтируете свою ванную комнату и хотите, чтобы ваша ванна или душ были более удобными для самостоятельной сборки, рассмотрите возможность использования вентиля грубой очистки со встроенными (или отверточными) упорами. Они функционируют как запорные клапаны под раковиной и позволяют ремонтировать сантехнику, не отключая воду во всем доме.

Клапаны выравнивания давления (клапаны против ожогов)

См. Клапан выравнивания давления Moen’s Brass Posi-Temp для ванны и душа

Клапаны выравнивания давления представляют собой тип смесительного клапана, который поддерживает постоянное давление воды в душе, что также поддерживает температура более стабильна. Эти клапаны также называются клапанами против ожогов.

Клапаны выравнивания давления на самом деле не измеряют температуру. То, что они делают, указано в названии: они уравновешивают давление. Между горячей и холодной подачей находится поршень, который перемещается в зависимости от относительного давления в каждой линии. Когда вода используется в другом месте дома, вызывая падение давления в одной из линий, поршень предотвращает резкое изменение температуры воды, удерживая ее в пределах примерно 5 градусов по Фаренгейту от заданной температуры (±3°C)

Однако сам по себе клапан выравнивания давления не может предотвратить ошпаривание. В зависимости от температуры, установленной на вашем водонагревателе, вода может стать слишком горячей, если вы повернете ручку слишком далеко. Чтобы предотвратить это, большинство клапанов балансировки давления имеют часть, называемую ограничителем. Это часть с винтовым управлением, которая обычно скрыта под отделкой ручки душа и может регулироваться для поддержания максимальной температуры потока воды на уровне 120°F (50°C) или ниже.

В то время как ванны без душа не обязательно исторически имели смесительные клапаны, большинство современных правил требуют некоторой формы защиты от ожогов. Хотя некоторые клапаны для выравнивания давления совместимы с одиночными ваннами, эти клапаны также можно назвать регулирующими клапанами.

Характеристики клапана балансировки давления
Найдено в:	Самые новые дома
Тип ручки:	Одинарная рукоятка или двойная с переключающей рукояткой
Долговечность и обслуживание:	Может служить много лет, хотя поршень может заклинить. Техническое обслуживание может быть сложным, поскольку эти клапаны совместимы с картриджами, шаровыми кранами и компрессионными узлами.
Стоимость:	50-125 долларов

Термостатические клапаны

См. Термостатический смесительный клапан Zerodis из цельной латуни

Термостатические клапаны — это новый, более высокотехнологичный вид смесительного клапана, который напрямую регулирует температуру . Они поддерживают очень стабильную температуру воды и обеспечивают высочайший уровень контроля как температуры воды, так и скорости потока. Эти клапаны в основном предназначены для душа, но некоторые высококачественные смесители для раковины имеют термостатические возможности.

Термостатические клапаны имеют поршни, как и клапаны балансировки давления, но они управляются не давлением воды, а непосредственно температурой. Эти клапаны имеют небольшую заглушку, сделанную из термостатического элемента (обычно воска), который расширяется и сжимается при изменении температуры. Эта пробка толкает поршень, который начинает перекрывать поток горячей воды по мере повышения температуры.

При понижении температуры пробка становится меньше. Пружина на другом конце поршня прижимает его к пробке, снова увеличивая поток горячей воды. Это удерживает температуру в пределах менее одного градуса по Фаренгейту от заданной температуры (±1°C) независимо от давления воды. Как и клапаны балансировки давления, эти клапаны часто поставляются с ограничителями для дополнительной защиты от ожогов.

Также доступны цифровые термостатические клапаны. Вместо системы с двумя (или тремя, с переключателем) рукоятками они могут иметь одну или вообще не иметь. Термостатический клапан соединен с цифровым контроллером, который позволяет вам выбирать точную температуру (а иногда и скорость потока), которую вы хотите. Вы даже можете установить программы для ваших повседневных дел. Единственным недостатком является стоимость, так как эти системы стоят около 300 долларов на нижнем уровне.

Характеристики термостатического клапана
Найдено в:	Верхние душевые форсунки
Тип ручки:	Обычно двойной (один для температуры, один для расхода) или тройной (с переключателем)
Долговечность и обслуживание:	Существует больше деталей, которые могут выйти из строя, но эти клапаны, как правило, поставляются с компонентами более высокого качества. Для обслуживания просто замените картридж.
Стоимость:	70-150 долларов

Смесительные клапаны

Если вы когда-нибудь замерзали (или ошпаривались) в душе из-за того, что кто-то спускал воду в туалете или запускал посудомоечную машину, вы знаете, на что похож простой смесительный клапан. В самом простом случае смесительный клапан представляет собой Y-образный соединитель, подобный тому, который существует в некоторых смесителях для раковины с двумя ручками. Горячая и холодная вода поступает, а теплая уходит. Эти клапаны, распространенные в старых домах, больше не рекомендуются из-за опасности ошпаривания.

См. комплект для ремонта и отделки трехрычажного смесителя SENLO Pfister

Фактически, в большинстве мест эти клапаны больше нельзя устанавливать в новых домах. В ряде областей правила сантехники требуют их удаления при ремонте ванной комнаты. Чтобы быть уверенным, сверьтесь с местными и государственными правилами. Однако, как правило, если вы можете переключиться на уравновешивающий давление или термостатический клапан, вы должны это сделать. Если вы не можете, убедитесь, что ваш водонагреватель установлен на 120 ° F (50 ° C).

Особенности смесительного клапана
Найдено в:	Старые дома
Тип ручки:	Двойная и тройная ручка
Долговечность и обслуживание:	Эти клапаны имеют мало движущихся частей и обычно служат десятилетиями. Если ваш смесительный клапан нуждается в ремонте, рассмотрите возможность его замены, если это возможно.
Стоимость:	Поскольку этот стиль больше не соответствует кодексу в большинстве юрисдикций, вам будет очень трудно купить эти новые. Ремонтные комплекты обычно стоят 30-60 долларов.

Переключающие клапаны

Комбинированные ванны и душевые также имеют часть, называемую переключающим клапаном. Этот клапан определяет, выходит ли вода из носика ванны или насадки для душа. Есть несколько разных способов включения переключателя в зависимости от душа, но сам клапан обычно работает одинаково. Вода поступает в дивертер, а затем вытекает по одному выходу за раз.

См. Designer Trimscape Showerscape Излив для 5-дюймовой ванны с переключателем из полированного хрома

Самые маленькие переключатели для душа трехходовые, с одним входом (переводом воды, уже прошедшей через смесительный клапан) и двумя выходами. Самые большие из наиболее часто доступных отводных устройств — пятиходовые, с двумя входами (для горячего и холодного, что делает их также грубыми клапанами) и тремя выходами. Если у дивертера больше выходов, чем необходимо, их можно заглушить.

См. выдвижной излив для ванны Delta в цвете Chrome

Вода может передаваться между выходами несколькими способами. Большинство старых систем имеют ручку переключателя, которая поворачивается, чтобы включить душ. Некоторые комбинации для ванны и душа имеют механизм переключения на изливе ванны либо с выдвижным механизмом (также называемым тройником из-за формы детали), либо с выдвижным механизмом (на горловине излива). Некоторые переключатели активируются кнопкой. Стиль, который вы выберете, скорее всего, определит, какой тип отклонителя вам нужен.

См. Клапан выравнивания давления Moen Posi-Temp со встроенным 3-функциональным перепускным клапаном

Некоторые смесительные клапаны имеют встроенные переключатели. Фактически, многие однорычажные разгрузочные клапаны представляют собой решение «все в одном» для всех ваших потребностей в клапанах. В целом они могут быть более дорогими, но для них требуется меньше деталей, и их гораздо легче ремонтировать и заменять.

Один тип отводного клапана, который немного сложнее, называется перепускным клапаном . Эти клапаны работают так же, как и переключающие клапаны, за исключением того, что они могут разделять поток воды между несколькими насадками для душа или смесителями. Обычно их можно найти только в больших душевых кабинах и часто в сочетании с цифровыми термостатическими клапанами для системы высокого класса.

Особенности перепускного клапана
Найдено в:	Ванна/душ
Тип ручки:	Любая, но в тройных рукоятках есть рукоятка только для дивертора
Долговечность и обслуживание:	Отводные клапаны обычно служат пару десятков лет. В зависимости от исполнения
Стоимость:	$15+ для обычных отводных устройств со встроенными смесительными клапанами, розничная цена которых превышает $100. Перепускные клапаны начинаются примерно со 125 долларов.

Разбираемся в терминологии соединений клапанов

Если вы когда-либо искали клапаны для душа/ванны в Интернете или просматривали ассортимент в магазине, возможно, вы были ошеломлены количеством доступных типов соединений. . Хотя только вы (или тот, кого вы можете нанять) будете точно знать, какие соединения необходимы для вашей установки, мы кратко разберем термины и аббревиатуры, чтобы вам было с чего начать.

• Фитинги с внутренней резьбой имеют внутреннюю резьбу, а фитинги с наружной резьбой имеют резьбу снаружи. Труба с гладким концом (PE) не имеет резьбы.
• NPT расшифровывается как National Pipe Taper Thread. Это стандартная коническая труба с резьбой. Он имеет два подтипа: FPT (внутренняя трубная резьба) и MPT (наружная трубная резьба).
• IPS означает размеры железных труб. Это более старый метод определения размера, который примерно такой же (и обычно подходит) для NPT. Его варианты: FIP (женская железная труба) и MIP (мужская железная труба). Несмотря на название, они не обязательно должны быть сделаны из железа.
• GHT означает Резьба для садового шланга. Как следует из названия, это более распространено для наружной и коммунальной сантехники. Его варианты: FHT (внутренняя резьба шланга) и MHT (наружная резьба шланга).
• Компрессионная посадка (или комп.) затягивается компрессионной гайкой. Гайка надевается на трубу вместе с кольцом, а затем затягивается, создавая водонепроницаемое уплотнение.
• Поплавок изготавливается путем нагревания медной трубы пропановой горелкой до температуры, достаточной для расплавления припоя (сплав из мягкого металла с низкой температурой плавления). Припой втягивается в зазор до тех пор, пока труба не остынет, образуя водонепроницаемое уплотнение.
• Обжимная посадка похожа на обжимную посадку, но вместо обжимной гайки кольцо затягивается с помощью обжимного инструмента.
• Резьбовая посадка работает с гибкими трубопроводами, где один шланг вдавливается в другой, а для механического соединения используется ряд ребер или выступов.
• Фланцевая посадка использует фланец, плоскую деталь в форме воротника, которая стабилизирует соединение.

Что искать в клапане крана

Первое и самое важное, на что нужно обращать внимание при выборе клапана для смесителя, — это то, что он подходит к вашему смесителю. Когда у вас есть кран, у вас не так много вариантов клапана. Сам смеситель определяет, какой тип клапана будет совместимым, поэтому при выборе нового смесителя обязательно посмотрите, какой у него клапан, если этот компонент имеет для вас значение.

Помимо типа клапана, еще одним соображением является доступность ремонтных комплектов и запасных частей. Клапан крана часто является точкой отказа крана, поэтому важно иметь возможность отремонтировать или заменить клапан по доступной цене. Рассмотрите широко доступный известный бренд для лучших вариантов ремонта и замены, и не забывайте о гарантии. Некоторые смесители поставляются с гарантированным бесплатные запасные части .

Разница между кранами для горячей и холодной воды

Одно важное различие между двумя картриджными клапанами с ручкой (а также двумя керамическими дисковыми клапанами с ручкой) заключается в горячем и холодном. Эти картриджи, часто отмеченные красной линией (для горячего) или синей линией (для холодного), являются взаимозаменяемыми , а не . Клапаны холодного картриджа предназначены для открытия движением по часовой стрелке; горячие клапаны наоборот.

См. Сменный клапан смесителя Antopy с латунным керамическим штоком и дисковым картриджем

Если вы не хотите сюрпризов, обязательно установите эти картриджи в правильном порядке. Не пытайтесь вставлять картриджи с одной ручкой в ​​смесители с двумя ручками, если только они не указаны в списке подходящих запасных частей.

Материалы для клапанов кранов

Наконец, особенно важен материал. Мало того, что части клапана крана соприкасаются с водой, которая течет через кран, они также часто испытывают значительные нагрузки, когда кран включается и выключается, а это означает, что их материалы могут начать разрушаться и выщелачиваться в вашу воду. . Стержни и корпуса клапанов кранов традиционно изготавливаются из латуни, но в последние десятилетия обычным явлением стали нержавеющая сталь, алюминий, сплав цинка и различные пластмассы.

Это , а не ситуация, когда все пластмассовые детали изначально плохие, хотя рекомендуется избегать ПВХ. Пластиковый корпус для картриджей, как правило, не является проблемой, но для деталей, подвергающихся большой нагрузке, таких как штоки и шар в шаровом клапане, предпочтительны латунь, нержавеющая сталь или алюминий.

Цинковые сплавы более мягки и часто встречаются в более дешевых кранах для кранов, поэтому их использование нежелательно, и их следует по возможности избегать. Для достижения наилучших долгосрочных результатов используйте металлические детали, особенно на линии горячей воды. Хотя пластик имеет одно большое преимущество перед латунью — в нем абсолютно нет свинца.

Латунные детали в смесителях должны содержать менее 0,25% свинца по весу, чтобы называться бессвинцовыми. Наличие латунных деталей в смесителях, как правило, считается безопасным, но если вы обеспокоены, старайтесь избегать использования латуни по всей водопроводной линии.

Для клапанов для ванны/душа есть дополнительная проблема: гальваническая коррозия . Гальваническая коррозия возникает, когда два разных металла соединяются вместе при контакте с электролитом (в роли которого может выступать вода). Это в основном превращает ваши трубы в слабую батарею, в которой ионы передаются от одного металла к другому.

Это означает, что если вы соедините неправильные металлы друг с другом, один из них разъедает . Лучший вариант — подобрать металл ваших клапанов к металлу ваших труб и других фитингов. Но это не всегда возможно. Как правило, в сантехнике проблема заключается в соединении меди с оцинкованной сталью (то есть сталью, покрытой цинком). Короткий кусок латунной трубы между любыми деталями из меди и оцинкованной стали может предотвратить большую часть коррозии.

Ремонт клапана крана своими руками

Смесители для раковины могут быть сложными для домашнего мастера, но это не обязательно. В то время как компрессионные и шаровые клапаны сложно ремонтировать, керамические дисковые и картриджные клапаны обычно легко заменить. Наем сантехника для ремонта протекающего крана может стоить 200-300 долларов, но замена крана может стоить еще дороже.

Если вы хотите попробовать свои силы в ремонте клапана вашего крана, вам понадобится несколько вещей. Вам понадобится набор плоскогубцев с шипами и канавками (также называемых канальными замками) или съемник ручки крана, особенно для старых кранов. Для ванны и душа вам может понадобиться торцевой ключ для ванны. Вам также понадобится шестигранный ключ соответствующего размера для установочного винта, который скрепляет кран. Также хорошо иметь плоскую и крестообразную отвертки и гаечный ключ.

При ремонте нескольких деталей важно знать, как собрать все обратно. Подумайте о том, чтобы выстроить детали в том порядке, в котором вы их снимаете, или делать снимки после каждого шага, чтобы ни одна деталь не потерялась. Закройте слив или накройте его тряпкой, чтобы мелкие детали не попали внутрь, и всегда обязательно выключайте воду (будь то под раковиной, внутри душа или стенки ванны, или, , если ничего не помогает , в доме запорная арматура) прежде чем начать!

Для более сложных клапанов, таких как отводные и смесительные клапаны, вам, скорее всего, понадобится помощь. Любая работа по ремонту или замене, связанная с вырезанием стены, потребует помощи профессионала, если только вы не знаете, что делаете.
