15нж54бк Муфтовые клапаны в Казани игольчатого типа с доставкой
-
Виды нержавеющих клапанов 15нж54бк
- Нержавеющий клапан с цапковым резьбовым присоединением
- Комбинированный клапан игольчатый
- Манометрический клапан 15нж54бкМ
- Ниппельные нержавеющие клапаны 54-ой серии
- Присоединение 15нж54бк под приварку
- Присоединение с помощью зажимных и упорных колец
- Применение игольчатых вентилей 15нж54бк муфтового исполнения
-
Характеристики клапана 15нж54бк муфтового
- Конструкция, размеры и вес
- Таблица материалов деталей муфтового 15нж54бк
- Размеры и вес клапанов муфтовых 15нж54бк
- Таблица размеров и веса, резьбы в соответствии чертежа 15нж54бк
Чем отличается нержавеющие муфтовые клапаны компании «Динамика» от аналогичной продукции других производителей? Только у нас вы всегда найдете , выполненные из отечественной нержавеющей стали, которые сохранят свою превосходную герметичность даже в условиях высокого давления и агрессивных сред.
Описание муфтового клапана 15нж54бк в исполнении деталей из высококачественных коррозиестойких сплавов стали Российских производителей металлопроката.
Горячекатаный шестигранник и кругляк из которого изготавливаются детали вентиля имеет в сплаве элементы хрома, титана и никеля — марка стали ст.12х18н10т. По материалам и типу затвора изделия классифицируются как игольчатые запорные клапаны (вентили) нержавеющие, имеют расширенные характеристики по стойкости к окислению материалов, соответственно и широкий диапазон применения. Также они на порядок выше по ценовой категории в отличии от аналогичных по функционалу клапанов серии 54бк, изготовленных из углеродистой стали.
Затвор клапана 15нж54бк конусного типа в седле не имеет дополнительных уплотнений и обозначается в маркировке «БК» — без колец, т.
е. металл по металлу, в уплотнении штока используются кольца из терморасширенного графита выполненные плетением волокон. В следствии чего запорный вентиль может проводить среды с повышенной агрессивностью, как в жидком, так и газообразном состоянии, с повышенной температурой в пике до 500 градусов Цельсия. Тоже можно сказать о диапазоне давлений от 1,6 до 400 атмосфер, во внештатных эксплуатационных условиях представленные клапаны выдерживают давление до 500 кг/см2 недлительно.
Нержавеющие муфтовые вентили игольчатые в наличии на складе готовой продукции, складируются в объёме, требуемом для реализации текущих контрактов и удовлетворения потребностей новых наших клиентов. Если Вам необходимо купить 15нж54бк в нестандартном варианте исполнения, уточните складское наличие у наших специалистов продаж, Вам помогут консультацией и оформят заказ на производство.
Муфтовый 15нж54бк – игольчатый клапан нашего производства на базе конструкции которого изготавливается множество его модификаций по присоединению к трубопроводам разнообразного назначения.
На основе этого наиболее востребованного потребителем вентиля изготавливаются нашим предприятием нержавеющие вентили игольчатые с несколькими типами соединений.
Виды нержавеющих клапанов 15нж54бк
Для различных типов трубопроводов изготавливаются нержавеющие клапаны игольчатого типа с резьбовым, приварным, ниппельным и обжимным присоединениями. Всех их объединяет эксплуатационная характеристика по применению на трубопроводах с давлением сред до 160 бар и температурой до 425 градусов Цельсия. Ниже представлены виды 15нж54бк с различными присоединениями.
Нержавеющий клапан с цапковым резьбовым присоединением (наружная резьба).
Варианты исполнения:
Ду6, 10, 15, 20, 25;
Ру16, 25, 40, 63, 100, 160, 250, 400 кг/см2.
Фото 15нж54бк1 Ду15 Ру160 с наружной резьбой М20х1,5. По согласованию с заказчиком наносим резьбы G, Rc, К, NPT.
Комбинированный клапан игольчатый (присоединение муфта –цапка).
Варианты исполнения:
Ду6, 10, 15, 20, 25;
Ру16, 25, 40, 63, 100, 160, 250, 400 кг/см2.
Фото 15нж54бк Ду15 Ру160 с наружной и внутренней резьбой патрубков М33х1,5. Данный тип нержавеющего игольчатого клапана является нестандартной продукцией нашего завода и изготавливается по согласованию заявки и чертежей.
Манометрический клапан 15нж54бкМ (Соединение манометра и клапана с помощью стяжной муфты)
Варианты исполнения:
Ду15;
Ру16, 25, 40, 63, 100, 160, 250, 400 кг/см2.
Фото — манометрический клапан 15нж54бкМ Ду15 Ру160 выходной патрубок с внутренней резьбой на стяжной муфте М20х1,5. Цапковое присоединение клапана имеет обратную резьбу, муфта накручивается на манометр и клапан одновременно стягивая соединение. Стяжная муфта также имеет отверстие для сброса остаточного давления с трубопровода.
Ниппельные нержавеющие клапаны 54-ой серии (СШН, штуцерно-ниппельное соединение).
Варианты исполнения:
Ду15;
Ру16, 25, 40, 63, 100, 160, 250 кг/см2.
Фото ниппельного нержавеющего клапана 15нж54бк1 СШН Ду15 Ру160. Патрубки комплектуются ниппельными соединениям СШН14 под приварку к стальным нержавеющим трубкам с толщиной стенки 1-2-3 мм и наружным диаметром 14 мм. Изготавливаем в специальных исполнения данный тип запорного вентиля под присоединение к трубкам наружного диаметра 6, 8, 10, 12, 14, 18 и 25 мм.
Присоединение 15нж54бк под приварку.
Варианты исполнения:
Ду6; 10; 15, 20, 25;
Ру16, 25, 40, 63, 100, 160, 250, 400 кг/см2.
Фото 15нж54бк Ду15 под приварку встык к стальным трубкам диаметра 8, 10, 18 мм. Выполняем специальные заказы с согласованием чертежей.
Присоединение с помощью зажимных и упорных колец (ЗУК).
Варианты исполнения:
Ду15, 20;
Фото нержавеющий клапан 15нж54бк ЗУК Ду15 Ру160 под подключение к трубкам стальным 14х2 обжимным методом.
Все вышеупомянутые модификации муфтового вентиля 15нж54бк изготавливаются заводом запорной арматуры «Динамика» в кратчайшие сроки с соблюдением требований регламентов ТС и в соответствии ТУ 3742-001-27844275-2014.
Применение игольчатых вентилей 15нж54бк муфтового исполнения.
- Вентили нержавеющие с внутренней резьбой применяются в нефтяной промышленности, в нефтеперерабатывающей и химической отраслях.
- В нефтедобывающей отрасли устанавливаются на буровые, в фонтанной арматуре «ёлка», для отбора проб сырья (нефти, газа и т.п.).
- Данные запорные клапаны устанавливаются в отборные устройства ЗК14, (на демпферные трубки, трубки Перкинса).
-
Применяются в качестве запорного устройства для КИПиА, контрольно-измерительных приборов и аппаратуры, для установки манометров, дифманометров и термопреобразователей.
- Муфтовые клапаны востребованы по установке в гидравлику, в гидропультах, гидросистемах высокого давления.
- Используются в системах контроля давления.
- Применяются для контроля технологических процессов на трубопроводах с повышенным давлением в автоматике.
Характеристики клапана 15нж54бк муфтового
Кран букса 15нж54бк – нержавеющий затвор игольчатый конусной конфигурации с сечением в седле 4мм.
- Герметичность по ГОСТ 9544-93: класс «А»;
- Уплотнения штока: кольца из терморасширеного графита (ТРГ).
- Детали клапана изготавливаются из стали: ст. 12Х18Н10Т;
- Условный проход: Ду6; 10; 15; 20; 25 мм;
- Условное давление: Ру 160; 250; 400 кг/см²;
- Климатическое исполнение: УХЛ, t° окружающей среды от -60°С до +60°С;
-
Рабочая t° среды: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси от -60°С до +425°С.
- Антикоррозионное покрытие: отсутствует;
- Срок службы до 10лет, гарантия: 1,5 года.
Конструкция, размеры и вес
Конструкция муфтового15нж54бк разборная, состоит из небольшого количества деталей, что позволяет оперативно проводить техобслуживание, очистку проходного сечения и замену изношенных ТРГ уплотнений штока.
| № | Наименование детали 15нж54бк | Материал |
| 1 | Ручка | Ст.35 |
| 2 | Установочный винт | Ст.35 |
| 3 | Гайка | 09Г2С |
| 4 | Втулка |
Ст. 35 |
| 5 | Шайба | Ст.35 |
| 6 | Уплотнение штока | |
| 7 | Штуцер | 12х18н10т |
| 8 | Шток — игла | 12х18н10т |
| 9 | Уплотнительное кольцо | Медь М3 |
| 10 | Корпус | 12х18н10т |
Размеры и вес клапанов муфтовых 15нж54бк
|
Ру (МПа) |
Ду (мм) | Резьба внутренняя | Размеры и вес | |||||
| М серийно | Rc | G | NPT | L (мм) | H (мм) | Вес не более, (кг) | ||
| 16, 25, 40 | 6 |
14*1. 5 |
1/4 | 1/4 | 1/4 | 68 | 86 | 0,5 |
| 10 | 16*1,5 | 3/8 | 3/8 | 3/8; | 0,5 | |||
| 15 | 20*1,5; 22*1,5 | 1/2 | 1/2 | 1/2 | 0,5 | |||
| 20 | 26*1,5 | ¾ | ¾ | ¾ | 85 | 90 | 0,7 | |
| 25 | 33*1,5 | 1 | 1 | 1 | 75 | 95 | 0,8 | |
Если вы обратитесь к нам к нам, Вам не придется тратить время на поиски вентилей с подходящим для вашего трубопровода соединением.
У нас в всегда есть муфтовые клапаны 15нж54бк Ду15 с резьбой М20х1,5 в наличии — основные запорные устройства на импульсных линиях, для отборных устройств агрессивных сред и закладных конструкций. Вся запорная арматура нашего производства проходит строжайший контроль качества
Як відрізнити вентиль від засувки?. Статті компанії «ТОВ Арматура»
Засувки та вентилі можна заслужено вважати найбільш популярними видами запірної арматури, яка використовується з метою максимально швидкого перекриття потоку робочого середовища. Популярність обладнання викликана можливістю його використання в самих різних галузях промислової діяльності, а також використанням в процесі виробництва найрізноманітніших матеріалів.
Для багатьох людей відрізнити вентиль від засувки може бути проблематично, тому в даному матеріалі ми розглянемо це питання більш детально і постараємося відповісти на наступні питання:
- Яка різниця між вентилем і засувкою?
- Що краще вибрати?
Важливо.
Вентилі також звуться запірні клапани, що викликано особливостями їх конструкції.
Найчастіше вентилі відрізняються порівняно невеликими габаритами щодо засувок аналогічного діаметру. Більш того, зважаючи на свою конструкції запірний орган переміщується з меншим зусиллям, що є незаперечною перевагою запірного клапана з ручним керуванням. Серед інших переваг вентиля можна виділити наступні пункти:
- Висока швидкість роботи;
- Порівняно невеликий хід затвора;
- Невеликі габарити і будівельна довжина;
- Високий рівень герметичності завдяки використанню кільця ущільнювача;
- Простота в монтажі і подальшому обслуговуванні обладнання;
- При необхідності можна провести повноцінний ремонт;
- Можливість використання при високій температурі робочого середовища і широкому температурному діапазоні.
Важливо відзначити, що при використанні вентилів потрібно обов’язково дотримуватися заявлене виробником напрямок потоку робочого середовища.
Подивитися даний напрямок можна поглянувши на корпус запірного клапана. Якщо встановити обладнання в протилежної орієнтації, то це може стати причиною зриву тарілки зі штока, а також гарантовано призведе до більш складного управління.

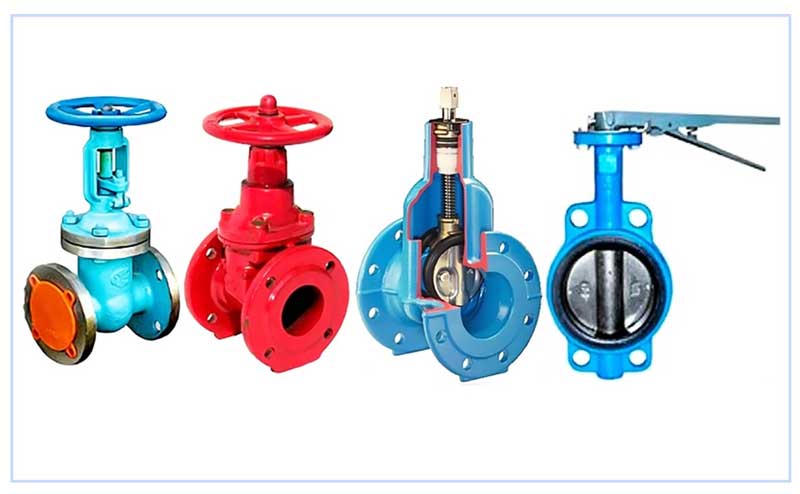

Основна відмінність вентиля від засувки полягає в русі запірного елемента щодо потоку робочого середовища. В клапані рух запірного органу здійснюється паралельно потоку, що забезпечує кращу герметизацію і швидкість роботи. Саме тому вентилі часто використовуються в більш важких умовах експлуатації, що викликано підвищеним тиском, а також температурним режимом. При цьому всі перераховані вище переваги вдалося досягти, в тому числі завдяки невеликому розміру пристрою, тому часто діаметр вентиля не перевищує значення Ду 150.
Особливості засувок для трубЗасувки для труб є різновидом запірної арматури, в якій запірний орган рухається перпендикулярно потоку, що транспортується робочого середовища. Засувки дуже рідко використовуються для регулювання потоку, часто їх основна функція полягає в його перекритті і відповідно відкритті.
Загальні параметри сфери, в якій можна використовувати засувки наступні:
- Діаметр трубопровідної системи: від 15 мм до 2 м;
- Показник робочого тиску: p ≤ 25 атм.
За умови правильного вибору даного обладнання можна говорити про наступні переваги засувок:
- Низький рівень гідравлічного опору;
- Проста конструкція, яка забезпечує стабільність роботи;
- Надійність запірного механізму;
- Можливість роботи при широкому діапазоні температури і тиску.
Засувки можна розділити між собою щодо типу затвора, а саме:
- Клинові;
- Паралельні;
- Шиберні.
Шиберная засувка часто називається ножова, що обумовлено особливостями її зовнішнього вигляду і функціоналу.
У чому відмінності між засувкою і вентилемВиходячи з розглянутих особливостей вентилів і засувок можна відзначити наступні основні відмінності між цими видами трубопровідної арматури.
| Конструкциія | Засувка | Вентиль |
|---|---|---|
| Особливості корпуса | Конструкція корпусу має циліндричний тип, а потік робочого середовища не змінює свого напрямку | Всередині корпусу відзначається складна система, що забезпечує подвійне провертання потоку на 90° |
| Затвор | Клин, шибер | Золотник, конусоподібний затвор |
| Рух запірного елемента | Перпендикулярно потоку | Паралельно потоку |
Постановка питання з боку багатьох людей «що краще?» є неправильною, адже кожен вид устаткування підбирається під конкретні умови його подальшої експлуатації.
У разі необхідності правильного підбору, ви можете звернутися до фахівців нашої компанії.
— межфланцевые, с проушинами, с двойным смещением и с тройным смещением
Дроссельный клапан представляет собой четвертьоборотную поворотную задвижку, которая используется для остановки, регулирования и запуска потока. Поворотные затворы относятся к быстро открывающемуся типу. Поворот ручки на 90° может полностью закрыть или открыть клапан. Обычно они используются в системах, где не требуется надежное отсечение. В этой статье вы узнаете о следующих типах Valve.
- Бесфланцевый тип
- Тип наконечника
- Фланцевый тип
- Типы с концами под приварку встык
- Смещение нуля
- Двойное смещение
- Тройное смещение
Большие дисковые затворы обычно оснащены приводом редукционного типа, где маховик соединен с шток через редуктор. Это уменьшит усилие и, в то же время, скорость операции. Этот тип клапана должен быть установлен в открытом положении.
Если клапан закрыт во время установки, резиновое седло заклинит диск клапана, что затруднит его открытие.
Типы дисковых затворов в зависимости от конструкции корпуса
Доступны следующие типы дисковых затворов в зависимости от типа концов корпуса.
- Оба фланцевых конца
- Межфланцевые концы
- Наконечники с проушинами
- Концы под сварку встык
Тип проушины
Корпус проушины имеет выступающие выступы по периферии корпуса, которые обеспечивают проход к отверстиям для болтов, совпадающим с отверстиями во фланцах.
Тест на клапан – Проверьте себя, пройдите этот тест
Фланцевый тип
В этом типе корпус имеет фланец, соответствующий размеру фланца трубы.
Типы концов под приварку встык
Эти типы концов используются в условиях высокого давления и привариваются непосредственно к трубе.
Дроссельный клапан с нулевым смещением
Конструкция с нулевым смещением используется для клапана, который используется в условиях низкого давления и температуры. В этой конструкции ось диска и вала концентрична корпусу клапана. В открытом положении диск делит поток на две равные половины, при этом диск находится посередине и параллельно потоку.
Клапан этого типа имеет упругое седло. Герметичность достигается, когда диск деформирует мягкое седло. Между диском и седлом в течение всего рабочего цикла возникает трение, что является недостатком клапана с нулевым смещением.
Дроссельный клапан с двойным смещением
В клапане с двойным смещением диск смещен от центральной линии клапана, а также от центральной линии корпуса клапана. Вы можете увидеть это на изображении, где написано один и два. Это создает кулачковое действие во время работы, которое поднимает седло из уплотнения.
Двойное смещение делает открывание и закрывание плавным, так как трение применимо только во время первых нескольких градусов открытия и последних нескольких градусов закрытия, приблизительно 10 градусов открытия и закрытия.
Поворотный затвор с тройным смещением
В конструкции с тройным смещением третье смещение создается геометрическим дизайном посадочной поверхности. Седло обработано в виде смещенного конического профиля, в результате чего получается прямоугольный конус. Это видно на третьем изображении с небольшим увеличением угла посадки.
Обеспечивает плавный ход на протяжении всего рабочего цикла. Контакт осуществляется только в конечной точке закрытия с углом 90°, действующим как механический упор; Клапан с металлическим седлом использует конструкцию с тройным смещением.
Детали корпуса дискового затвора
Типичный дисковый затвор имеет короткий круглый корпус, круглый диск, вал и металлические или мягкие седла. Вы можете увидеть части на изображении выше.
Посмотрите видео ниже о функционировании клапана.
Типы седла
Поворотные затворы могут быть с металлическим седлом, мягким седлом или с полностью футерованным корпусом и диском. На первом изображении мягкий, сидячий, полностью облицованный корпус и дисковый клапан. Второй представляет собой мягкое седло с металлическим диском, а третий представляет собой клапан с седлом металл-металл.
Диск дискового затвора может быть концентричным или эксцентричным по отношению к корпусу клапана. Здесь я показал три различных расположения диска относительно центра корпуса клапана.
Области применения
- Поворотный затвор используется во многих различных жидкостных средах и хорошо работает с шламами. Их можно использовать в жидкостях, паре, криогенике, охлаждающей воде, воздухе, газах, пожаротушения и вакуумных услуг.
- Поворотный затвор используется во всех отраслях промышленности, даже в условиях высокого давления и температуры.
Преимущества
- Поворотный затвор подходит для больших клапанов благодаря своей компактной и легкой конструкции, требующей значительно меньше места по сравнению с другими клапанами.
- Благодаря быстрой работе требуется меньше времени для открытия или закрытия
- Затраты на техническое обслуживание обычно ниже по сравнению с клапанами других типов
- Небольшой перепад давления на дисковом затворе
- Клапан с неметаллическим седлом может быть используется в химических или агрессивных средах.
Недостатки
- Дросселирование ограничивается работой с низким перепадом давления, а также с открытием диска от 30 до 80 градусов.
- Существует вероятность кавитации и засорения, так как диск всегда находится в потоке Турбулентный поток может повлиять на движение диска.
Нажмите здесь, чтобы узнать о других типах клапанов
Вы мастер по компонентам трубопроводов?
Различные типы клапанов, области применения и пригодность
Существует большое разнообразие клапанов и конфигураций клапанов, подходящих для любых условий эксплуатации; различное использование (вкл.
/выкл., управление), разные жидкости (жидкость, газ и т. д., горючие, токсичные, коррозионные и т. д.), разные материалы и разные условия давления и температуры. Клапаны предназначены для запуска или остановки потока, регулирования или дросселирования потока, предотвращения обратного потока или сброса и регулирования давления при работе с жидкостями или газами. К распространенным типам клапанов относятся: шаровой, дисковый, обратный, мембранный, шиберный, шаровой, шиберно-ножевой, параллельно-шиберный, пережимной, поршневой, плунжерный, шлюзовой и т. д.
Следующие типы клапанов используются в различных областях применения. Эти описания могут служить основным ориентиром при выборе клапанов.
ШАРОВЫЕ КРАНЫ Благодаря своим превосходным эксплуатационным характеристикам шаровые краны используются для самого широкого спектра изоляционных применений и доступны в широком диапазоне размеров и материалов, а также в полнопроходном и полнопроходном кабелепроводе.
Преимущества — быстродействующий, прямой поток в любом направлении, низкий перепад давления, герметичное отключение и рабочий крутящий момент, легкое срабатывание. Недостатки — температурные ограничения материала посадочного места, большое «относительное» расстояние между сторонами.
Поворотный затвор получил свое название из-за крылообразного действия диска, который работает под прямым углом к потоку. Его главное преимущество – посадочная поверхность, которая не критична. Он предназначен для изоляции потока. Диск соприкасается с упругим вкладышем, обеспечивая герметичность при низком рабочем крутящем моменте. Компактные и простые по конструкции поворотные затворы облегчают монтаж труб. Из-за диска они имеют несколько сниженные характеристики потока. Преимущества — быстродействующий, хорошие регулирующие характеристики, компактный и легкий, изоляция низкого давления. Поворотные затворы просты, надежны и имеют размеры от 40 мм до 1000 мм и более.
Ими можно управлять с помощью зубчатого рычага, маховика, а также с помощью пневматического или электрического привода. Вал поворачивает диск внутри трубы на 90º. Угол наклона диска в трубе может обеспечивать ограничение, варьирующееся от капельнепроницаемого до почти полного потока (за исключением очень малых размеров).
Иногда называемый обратным клапаном, обратный клапан предотвращает обратный поток в трубопроводе, постоянно удерживая поток жидкости в одном направлении. Обратные клапаны работают автоматически. Некоторые поршневые/тарельчатые обратные клапаны подпружинены для быстрой работы (необходимо указать минимальное давление срабатывания). Для вертикального нисходящего потока требуется подпружиненный обратный клапан.
Поворотные обратные клапаны: — Поворотные и бесфланцевые обратные клапаны препятствуют обратному потоку с помощью заслонки, которая поворачивается на седло. Используйте поворотные чеки только для прямого потока, который направлен горизонтально или вертикально вверх.
Поршневые обратные клапаны: — Поршневые и пружинные обратные клапаны останавливают обратный поток с помощью подпружиненного плунжера.
Шаровые обратные клапаны: — шаровые обратные клапаны имеют шар, который скользит в отверстие при замедлении прямого потока. Рассмотрите возможность использования шариковой проверки для полутвердых веществ, таких как целлюлоза или сточные воды.
Обратные клапаны с поворотным диском: — Обратные клапаны с наклонным диском аналогичны поворотным обратным клапанам, но в большинстве установок захлопывание при изменении направления потока сводится к минимуму, что снижает шум и вибрацию.
ЗАПОРНЫЕ КЛАПАНЫ Запорные клапаны : — Путь потока через запорные клапаны меняется, что приводит к увеличению сопротивления потоку и значительному падению давления. Из-за расположения седла шаровые клапаны лучше всего подходят для дросселирования потока, однако избегайте слишком близкого дросселирования, когда повторяющееся падение давления превышает 20 %.
Закрытое дросселирование создает избыточный шум, вибрацию и возможное повреждение клапанов и трубопроводов. Проконсультируйтесь с нами по вопросам клапанов специального назначения. Клапан назван в честь шаровидного тела. По сравнению с задвижками, запорные клапаны предназначены для более быстрого открытия и закрытия. Их характеристики потока можно изменить, перенастроив их диски. Преимущества — наилучшее отсечение (непроницаемость для капель выше 50NB) и регулировка. Д имеет преимущества — большой перепад давления (потеря напора), однонаправленный.
Запорные обратные клапаны (SDNR): — Запорные обратные клапаны по существу аналогичны шаровым клапанам, за исключением отсутствия механического соединения между штоком и диском. Они представляют собой комбинацию запорного клапана и поршневого обратного клапана в одном клапане. Однако они не предназначены для дросселирования. Они используются в выходном трубопроводе парового котла, когда два или более котлов подключены к общему коллектору.
Клапаны должны быть установлены с давлением под диском, и когда шток поднят, только давление в котле может поднять диск, когда давление в котле превышает давление в коллекторе. Они предотвращают обратный поток из коллектора в котел.
Клиновые задвижки : — Обычно используются в промышленных трубопроводах для запирания или перекрытия — для включения и отключения потока, а не для регулирования потока. Задвижки названы в честь запорного диска, который работает под прямым углом к пути потока. Задвижки — это задвижки общего назначения, которые могут быть изготовлены в широком диапазоне размеров с использованием различных материалов. Клиновые задвижки имеют металлическое седло, но также доступны с упругой вставкой седла, если требуется герметичное отсечение. Они могут соответствовать требованиям широкого диапазона давления и температурных условий и доступны в полнопроходном исполнении. Преимущества — низкий перепад давления, прямой поток в любом направлении.
Недостатки — медленное действие, громоздкость. Негерметичное отключение (более 150NB). Не открывайте частично, так как это приведет к повреждению седла/диска.
Шиберно-ножевые задвижки : — Подходит для многих применений в трубопроводах больших размеров (50 мм вверх). В отличие от традиционных задвижек, они могут дросселировать (при более низких давлениях) в зависимости от среды и степени открытия. Шиберно-ножевые задвижки с металлическим седлом негерметичны. Некоторые ножевые задвижки имеют упругое седло, обеспечивающее герметичность закрытия. Доступные с v-портом, o-портом и футеровкой, они идеально подходят для контроля сточных вод, шламов, отходов, полутвердых веществ, целлюлозы, сыпучих порошков. Большинство ножевых задвижек рассчитаны на одно направление потока.
Задвижки с параллельными шиберными задвижками : — Популярны в паровых установках, так как конструкция диска с приводом выдерживает тепловое расширение без заедания, как клиновые задвижки.
Еще одним преимуществом является более низкий крутящий момент, чем у клиновых задвижек, особенно в конфигурации Вентури (Ферранти) с уменьшенным проходным сечением. Параллельные золотниковые клапаны состоят из двух параллельных затворов, которые постоянно приводятся в действие пружинами или распорным стержнем между двумя затворами. Между дисками не возникает механического напряжения, и клапан не подвергается опасным нагрузкам при открытии и закрытии. Эта конструкция клапана обеспечивает герметичность без заклинивания. Эти клапаны используются для насыщенного и перегретого пара.
Задвижки для трубопроводной плиты : — Доступны в виде параллельной сплошной плиты и раздвижной клиновой плиты из 2 частей. Оба стиля защищают область сиденья от потока во всех рабочих положениях. Эти клапаны имеют полнопроходную конфигурацию канала с отверстием в плите. Задвижки пластинчатого типа имеют седла, подпружиненные. Расширяющаяся плита имеет два противолежащих скользящих сегмента V-образной формы, которые удерживают давление на седла.
Эти клапаны предназначены для трубопроводов API6D, но также используются для устьевых клапанов API6A. Все эти клапаны выполнены в конфигурации «металл к металлу» с мягким седлом.
Пробковые клапаны представляют собой клапаны с цилиндрическими или коническими «пробками», которые можно вращать внутри корпуса клапана для управления потоком через клапан. Пробки в пробковых клапанах имеют один или несколько полых проходов, проходящих через пробку вбок, так что жидкость может проходить через пробку, когда клапан открыт. Пробковые клапаны просты и часто экономичны.
Характеристики клапана по типу
Распространенные типы металлов, используемые в производстве клапанов
Ниже приводится общий обзор материалов, из которых обычно изготавливаются клапаны, используемые в общепромышленных, коммерческих и технологических клапанах.
Алюминий Цветной металл, очень легкий, примерно в 3 раза легче стали.
Алюминий обладает отличной атмосферной коррозионной стойкостью, но может вступать в реакцию с другими металлами. В клапанах алюминий в основном используется для внешних компонентов, таких как маховики или идентификационные бирки.
Медь — К наиболее важным свойствам кованых медных материалов относятся их тепло- и электропроводность, коррозионная стойкость, износостойкость и пластичность. Кованая медь хорошо работает при высоких температурах и легко соединяется пайкой или пайкой. Кованая медь обычно используется только для фитингов.
Бронза — Один из первых сплавов, разработанных в бронзовом веке, общепризнан в качестве промышленного стандарта для бронзовых клапанов и фитингов, рассчитанных на давление. Бронза имеет более высокую прочность, чем чистая медь, легко отливается, имеет улучшенную обрабатываемость и очень легко соединяется пайкой или пайкой. Бронза очень устойчива к точечной коррозии, в целом устойчива к широкому спектру химических веществ.
Силиконовая бронза — Обладает пластичностью меди, но гораздо большей прочностью. Кремниевая бронза имеет равную или большую коррозионную стойкость, чем медь. Кремниевая бронза, обычно используемая в качестве материала штока в клапанах с номинальным давлением, обладает большей устойчивостью к коррозионному растрескиванию под напряжением, чем обычная латунь.
Алюминиевая бронза — Алюминиевая бронза, наиболее широко используемый в дисковых затворах, поддается термообработке и обладает прочностью стали. Образование слоя оксида алюминия на открытых поверхностях делает этот металл очень устойчивым к коррозии. Не рекомендуется для влажных систем с высоким pH.
Латунь — Обычно хорошая коррозионная стойкость. Восприимчив к децинкификации в определенных применениях; отличная обрабатываемость. Кованая латунь в основном используется для изготовления штоков и шаров шаровых кранов, а также штоков железных клапанов.
Кузнечная латунь используется в корпусах и наконечниках шаровых кранов коммерческого назначения.
Серый чугун — Сплав железа, углерода и кремния; легко отливается; хорошая герметичность в литом состоянии. Серый чугун обладает отличными демпфирующими свойствами и легко обрабатывается. Это стандартный материал для корпусов и крышек клапанов с железным корпусом класса 125. Серый чугун обладает коррозионной стойкостью, которая в определенных условиях лучше, чем у стали.
Ковкий чугун — Имеет состав, аналогичный серому чугуну. Специальная обработка изменяет металлургическую структуру, что обеспечивает более высокие механические свойства; некоторые сорта подвергаются термообработке для повышения пластичности. Ковкий чугун обладает прочностными свойствами стали с использованием методов литья, аналогичных технологии литья серого чугуна, и используется для класса 250 (а также класса 125 для больших размеров).
Углеродистая сталь — Очень хорошие механические свойства; хорошая стойкость к коррозии под напряжением и сульфидам.
Углеродистая сталь обладает высокой и низкой термостойкостью, очень прочна и обладает отличной усталостной прочностью. В основном используется в запорных, шаровых и обратных клапанах для работы при температурах до 454ºC, а также в одно-, двух- и трехкомпонентных шаровых кранах. Может быть кованым или литым, причем поковки лучше всего подходят для больших размеров в очень высоких классах.
3% никеля Железо — Повышенная коррозионная стойкость по сравнению с серым и ковким чугуном. Более высокая температура, а также коррозионная стойкость и механические свойства. Очень устойчив к окисляющим средам.
Никелированный ковкий чугун — Никелевое покрытие получило широкое распространение для использования в химической обработке. Эти покрытия имеют очень высокую прочность на растяжение, от 50 до 225 тысяч фунтов на квадратный дюйм. В некоторой степени твердость материала свидетельствует о его стойкости к истиранию и характеристиках износа.
Никелирование широко используется в качестве покрытия дисков дисковых затворов. Для промышленных и нефтяных шаровых кранов в компонентах клапанов из углеродистой стали используется превосходное химическое никелирование (ENP), которое фактически превосходит нержавеющую сталь по твердости, но с аналогичными коррозионными свойствами.
Нержавеющая сталь серии 400 — сплав железа, углерода и хрома. Эта нержавеющая сталь обычно является магнитной из-за ее мартенситной структуры и содержания железа. Нержавеющая сталь серии 400 устойчива к высокотемпературному окислению и имеет улучшенные физические и механические свойства по сравнению с углеродистой сталью. Большинство нержавеющих сталей серии 400 поддаются термообработке. Наиболее распространенными применениями в клапанах являются материал штока в поворотных затворах и компоненты трима, такие как седло, втулки заднего седла, диски, клинья и т. д., в задвижках из литой стали, шаровых и обратных клапанах.
316 Нержавеющая сталь — сплав железа, углерода, никеля и хрома.
Немагнитная нержавеющая сталь с большей пластичностью, чем нержавеющая сталь серии 400. Аустенитная по структуре нержавеющая сталь 316 обладает очень хорошей коррозионной стойкостью в широком диапазоне сред, не подвержена коррозионному растрескиванию под напряжением (однако она не подходит для более высоких уровней содержания сероводорода, обычно встречающегося в устье скважины) и не подвергается термической обработке. . Очень часто используется в корпусе клапана и/или материале трима.
17-4 PH Нержавеющая сталь — мартенситная дисперсионно-стареющая нержавеющая сталь, обладающая высокой прочностью и твердостью. 17.4 PH противостоит коррозионному воздействию лучше, чем любая нержавеющая сталь серии 400, и в большинстве условий ее коррозионная стойкость приближается к коррозионной стойкости нержавеющей стали серии 300. 17.4 PH в основном используется в качестве материала штока для дроссельных и шаровых кранов, а также для любого применения в арматуре, требующей штока повышенной прочности.
Сплав 20Cb-3 — этот сплав содержит больше никеля и хрома, чем нержавеющая сталь серии 300, а с добавлением колумбия этот сплав замедляет коррозионное растрескивание под напряжением и обладает повышенной стойкостью к серной кислоте. Сплав 20 широко используется на всех этапах химической обработки.
Монель — медно-никелевый сплав, используемый в основном для внутренней отделки клапанов всех типов. Один из наиболее подходящих материалов по коррозионной стойкости к морской и соленой воде. Монель также очень устойчив к сильным щелочным растворам.
Стеллит — Сплав на основе кобальта, один из лучших универсальных сплавов для твердосплавных покрытий. Очень устойчив к нагреву, истиранию, коррозии, ударам, истиранию, окислению, термическому удару и эрозии. Стеллит хорошо полируется и используется в стальных кольцах седел клапанов. Обычно применяется с переносом плазменной дуги; Термическая обработка не влияет на твердость стеллита.
Hastelloy C — молибденовый сплав с высоким содержанием никеля и хрома, обладающий превосходной стойкостью к широкому спектру химических технологических сред, включая сильные окислители, такие как влажный хлор, газообразный хлор и хлорид железа. Hastelloy C также устойчив к азотной, соляной и серной кислотам при умеренных температурах.
Посетите технический раздел нашего веб-сайта для получения дополнительной информации о различных типах клапанов, которые используются в различных приложениях. Эти описания могут служить основным руководством по выбору клапанов.
Глобальная линия снабжения. Имея товарные запасы на сумму 60 миллионов долларов, мы являемся крупнейшим в мире ассортиментом клапанов и приводов. Нажмите здесь, чтобы просмотреть и добавить в закладки наш полный список акций. Нажмите здесь, чтобы присоединиться к группе GSL Linkedin. Нажмите здесь, чтобы следить за нашей страницей компании GSL Linkedin и получать последние обновления.
