Чему равен 1 bar давления: 1 БАР сколько атмосфер? Также разберем давление в PSI

1 БАР сколько атмосфер? Также разберем давление в PSI

Если вы задумались над новой системой отопления, или же водоснабжения, то вы волей или неволей встретитесь с таким понятием как «БАР». Лично я столкнулся, когда монтировал котел отопления. Для опытных физиков, или для тех — кто хорошо учился в школе, это аббревиатура ничего сложного не представляет и уж тем более они легко ее переведут в атмосферы, но вот если верить интернету, то других, которые не совсем все помнят из школьной программы также много! Поэтому сегодня полезная и познавательная статья, по переводу этого значения …

ОГЛАВЛЕНИЕ СТАТЬИ

  • Такие разные внутри
  • Применительно на практике
  • Перевод в PSI
  • Про отопительные котлы

Начну с определения

БАР – (от греческого «baros» переводится — как тяжесть) – это внесистемная единица измерения давления. Также хочется подчеркнуть — что измеряют не только жидкость, но и другие величины, например – атмосферное давление, правда там оно идет в «миллибарах» мБАР.

Простыми словами это просто очередная аббревиатура, которая характеризует давление, и почему то многие производители взяли ее на вооружение в своих системах, как мне кажется, чтобы различать с другими устройствами.



Такие разные внутри

А знаете ли вы что — сейчас в России применяют две категории единиц, которые подразумеваются под «БАР».

  • Применяемая в физической системе единиц – сантиметр, грамм, секунда, сокращенно СГС. Определение – 1ДИН/см2, где ДИН – измерение силы (применительно к физике).
  • Более распространенная единица, многие ее называют «метеорологической» — она примерно равна одной стандартной атмосфере или 106 ДИН/см2.

Если копнуть глубже, то получаем еще больше атмосфер, например — есть техническая и физическая.

Техническая, или «измерительная», еще известна как «метрическая» – используется в основном в технических системах, равна производимой силе в 1кгс направленный перпендикулярно и равномерно, на поверхность равную 1 см2.

Физическая (нормальная) – является единицей давления на поверхности земли. Измеряется ртутным столбом при 0 градусов Цельсия. Если связать ее с баром, то получается отношение в 0,9869 атм.



Применительно на практике

Немного запутанно, но нужно было отобразить все показатели давления. Теперь давайте спустимся «с небес на землю» и определимся уже с «БАРОМ» который применяется у нас в котлах, системах водного снабжения и т.д.

ИТАК:

Если утрировать, то все производители используют технический БАР – а он равен 1,0197 кгс/см2 или примерно 1 атмосфере.

Сейчас во многих двухконтурных котлах измерение давление именно в «БАРАХ» рекомендуемый диапазон работы от 1 до 2. То есть по сути, если перевести это получается, от одной до двух атмосфер, давление примерно такое е же, как в колесе автомобиля, только это давление воды (или антифриза) а не воздуха.



Перевод в PSI

Есть еще такое буржуйское понятие как PSI (соотношение давления газа, которое измеряется в фунтах на квадратный дюйм), по сути эти те же атмосферы, только измеряются не по нашим принятым единицам измерения. Почему многие интересуются именно этими единицами? Опять же просто – многие котлы особенно азиатские, имеют показатель именно в PSI. Поэтому внизу небольшой перевод.

ИТАК:

1 БАР ≈ 1 АТМ (тех.) ≈ 14,5 PSI

Почему примерно равно, да потому что есть небольшая погрешность она не более 1 – 2 %.



Про отопительные котлы

Если честно, то все это рассуждение я начал ради отопительного котла, именно в современных моделях которым в своей системе нужно давление, имеют индикаторы сбоку или на цифровом дисплее.

«Зачем оно нужно?» — спросите вы. ДА все просто ребята, в современных котлах есть насос который гоняет воду по системе, и чем больше давление чем ему проще это делать! Вот почему если оно падает до минимального уровня (обычно ниже 0,9 БАР), котел автоматически отключается – работать не будет.

То есть, чтобы ему нормально функционировать, нужно следить за «барами». Однако «борщить» также не стоит — если довести давление больше 2,7 БАР, то котел также отключиться (сработает защита), потому как теплообменники сделаны из меди или латуни — а это мягкий материал, его просто может разорвать! Поэтому установлены системы сброса лишнего давления.

Вот почему в обязательном порядке выносят датчик с показателем.

Ух, большая статья получилась, старался по максимуму раскрыть тему. Думаю получилось.

Бар (единица измерения) | это… Что такое Бар (единица измерения)?

ТолкованиеПеревод

Бар (единица измерения)

У этого термина существуют и другие значения, см. Бар (значения).

Бар (греч. βάρος — тяжесть) — внесистемная единица измерения давления, примерно равная одной атмосфере. Один бар равен 105Па[1] или 106дин/см² (в системе СГС). В прошлом бар — название единицы системы СГС, равной 1 дин/см² = 0,1 Па[2].

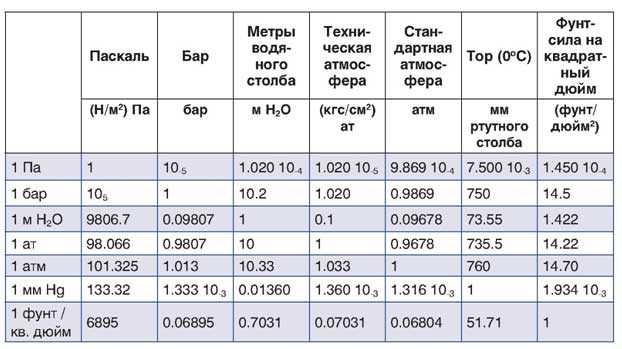

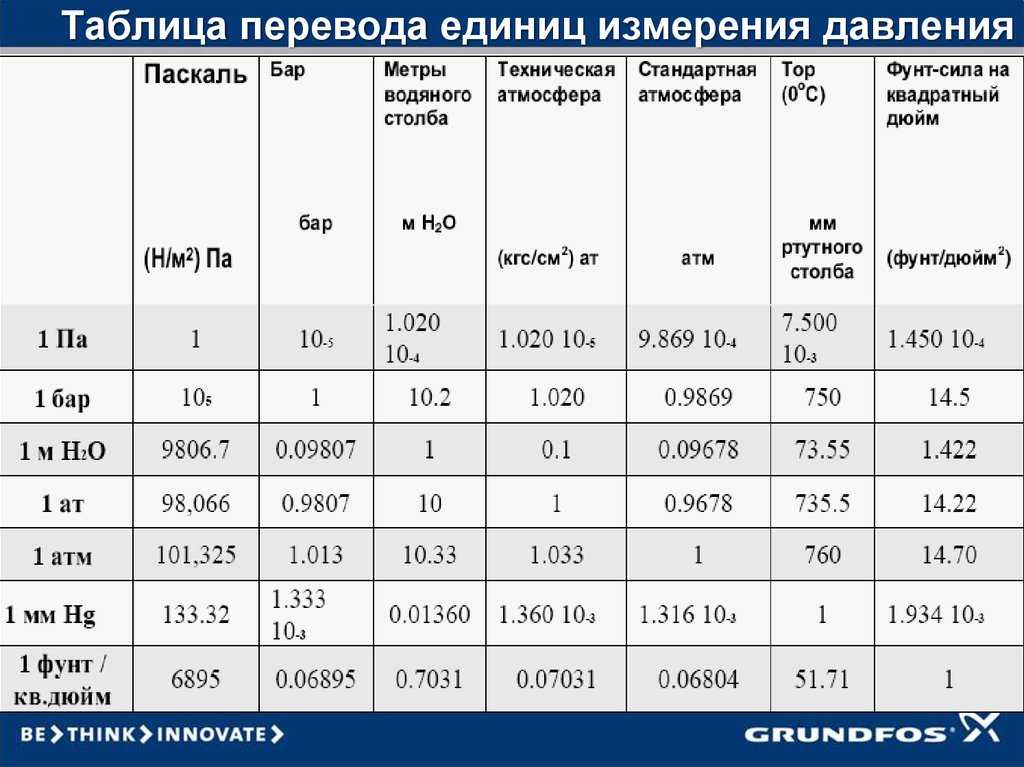

Единицы давления
  Паскаль
(Pa, Па)
Бар
(bar, бар)
Техническая атмосфера
(at, ат)
Физическая атмосфера
(atm, атм)
Миллиметр ртутного столба
(мм рт. ст.,mmHg, Torr, торр)
Метр водяного столба
(м вод. ст.,m H2O)
Фунт-сила
на кв. дюйм
(psi)
1 Па 1 Н/м2  10−5  10,197·10−6  9,8692·10−6 7,5006·10−3  1,0197·10−4  145,04·10−6
1 бар  105  1·106дин/см2  1,0197  0,98692  750,06  10,197  14,504
1 ат  98066,5  0,980665  1 кгс/см2  0,96784  735,56  10  14,223
1 атм  101325  1,01325  1,033 1 атм  760  10,33  14,696
1 мм рт.ст.  133,322  1,3332·10−3  1,3595·10−3  1,3158·10−3  1 мм рт.
ст.
 13,595·10−3  19,337·10−3
1 м вод. ст.  9806,65  9,80665·10−2  0,1  0,096784  73,556  1 м вод. ст.  1,4223
1 psi  6894,76  68,948·10−3  70,307·10−3  68,046·10−3  51,715  0,70307  1 lbf/in2
  • В метеорологии для измерения атмосферного давления часто применяется единица миллибар (мбар), равная 0,001 бар, или 10³ дин/см² (точно), или 0,986923·10−3атм (атмосфер физических).
  • Для измерения атмосферного давления на планетах с сильно разреженной атмосферой применяется микроба́р (мкбар), равный 10−6 бар.
  • 1 техническая атмосфера = 1 кгс/см² (килограмм-сила на сантиметр квадратный)
  1. ГОСТ 8.417-2002. Государственная система обеспечения единства измерений. Единицы величин.
  2. Власов А. Д., Мурин Б. П. Единицы физических величин в науке и технике: Справочник. — М.: Энергоатомиздат, 1990. — С. 101. — ISBN 5-283-03966-8.

Wikimedia Foundation. 2010.

Игры ⚽ Поможем написать реферат

  • Машиностроение
  • Список физикохимиков по годам рождения

Полезное


Что такое бар — единица измерения давления

Ник Коннор

Бар — это метрическая единица давления. Штанга широко используется в промышленности и в метеорологии. Один бар точно равен 100 000 Па. Теплотехника

Что такое давление

Давление является мерой силы, приложенной на единицу площади к границам вещества. Стандартной единицей для давления в системе СИ является Ньютон на квадратный метр или паскаль (Па)

. Математически:

P = F/A

, где

  • P — давление
  • F — нормальная сила
  • A — это область границы
9
  • , A — это область границы
  • , A — это область границы . сила 1 Н, действующая на единицу площади.

    • 1 Паскаль = 1 Н/м 2

    Однако для большинства инженерных задач это достаточно малая единица, поэтому удобно работать с кратными паскалю: кПа , бар и МПа .

    • 1 MPa  10 6 N/m 2
    • 1 bar    10 5 N/m 2
    • 1 kPa   10 3 N/m 2

    В общем случае давление или сила, действующая на единицу площади на границы вещества, вызывается столкновениями молекул вещества с границами системы. Когда молекулы ударяются о стенки, они прилагают усилия, которые пытаются вытолкнуть стенки наружу. Силы, возникающие в результате всех этих столкновений, вызывают давление , оказываемое системой на окружающую среду. Давление как интенсивная переменная постоянна в замкнутой системе. Это действительно актуально только в жидких или газообразных системах.

    [xyz-ihs snippet=»pressure»]

    Бар – Единица измерения давления

    бар является метрической единицей давления . Он не входит в Международную систему единиц (СИ). Бар обычно используется в промышленности и в метеорологии , а прибор, используемый в метеорологии для измерения атмосферного давления, называется барометром.

    Один бар в точности равен 100 000 Па , и немного меньше среднего атмосферного давления на Земле на уровне моря ( 1 бар = 0,9869 атм). Атмосферное давление часто указывается в миллибарах, тогда как стандартное давление на уровне моря определяется как 1013 мбар, 1,013 бар или 101,3 (кПа).

    Иногда «бар(абс.)» и «бара» используются для обозначения абсолютного давления, а «бар(изб.)» и «бар изб.» для обозначения манометрического давления.



    См. также: Паскаль — единица измерения давления

    См. также: Фунт на квадратный дюйм — фунт на квадратный дюйм

    См. также: Типичное давление в технике

    Абсолютное и манометрическое давление

    Давление, как обсуждалось выше, называется абсолютным давлением . Часто бывает важно различать абсолютное давление и манометрическое давление . В этой статье термин давление относится к абсолютному давлению, если явно не указано иное. Но в технике мы часто имеем дело с давлениями, равными измеряется некоторыми устройствами. Хотя абсолютные давления должны использоваться в термодинамических соотношениях, устройства для измерения давления часто указывают разность между абсолютным давлением в системе и абсолютным давлением атмосферы, существующей вне измерительного устройства. Они измеряют манометрическое давление .

    • Абсолютное давление. Когда давление измеряется относительно идеального вакуума, оно называется абсолютным давлением (psia). Абсолютные фунты на квадратный дюйм (psia) используются, чтобы прояснить, что давление относится к вакууму, а не к окружающему атмосферному давлению. Поскольку атмосферное давление на уровне моря составляет около 101,3 кПа (14,7 фунта на кв. дюйм), это значение будет добавлено к любому измерению давления в воздухе на уровне моря.
    • Манометрическое давление. Когда давление измеряется относительно атмосферного давления (14,7 фунтов на кв. дюйм), оно называется манометрическим давлением (фунты на кв. дюйм). Термин манометрическое давление применяется, когда давление в системе больше, чем местное атмосферное давление, p атм . Последняя шкала давления была разработана потому, что почти все манометры регистрируют ноль, когда они открыты для атмосферы. Манометрическое давление является положительным, если оно выше атмосферного давления, и отрицательным, если оно ниже атмосферного давления.

    p манометр = p абсолютный – p абсолютный; атм

    • Атмосферное давление. Атмосферное давление – это давление окружающего воздуха на поверхности земли или «близко к ней». Атмосферное давление зависит от температуры и высоты над уровнем моря. Стандартное атмосферное давление приблизительно соответствует среднему давлению на уровне моря на 45° северной широты.0013 Standard Atmospheric Pressure is defined at sea-level at 273 o K (0 o C) and is:
      • 101325 Pa
      • 1.01325 Бар
      • 14,696 PSI
      • 760 мм рт. Ст. Когда местное атмосферное давление больше, чем давление в системе, используется термин вакуумное давление . Идеальный вакуум соответствовал бы абсолютному нулевому давлению. Конечно, возможно иметь отрицательное манометрическое давление, но невозможно иметь отрицательное абсолютное давление. Например, абсолютное давление 80 кПа может быть описано как манометрическое давление -21 кПа (т. е. на 21 кПа ниже атмосферного давления 101 кПа).

      р вакуум = p абсолютный; atm – p абсолютное

      Например, автомобильная шина, накачанная на 2,5 атм (36,75 фунтов на кв. дюйм) выше местного атмосферного давления (скажем, на 1 атм или 14,7 фунтов на кв. 2,5 + 1 = 3,5 атм (36,75 + 14,7 = 51,45 фунтов на квадратный дюйм или 36,75 фунтов на квадратный дюйм изб.).

      С другой стороны, конденсационные паровые турбины (на атомных электростанциях) выбрасывают пар под давлением значительно ниже атмосферного (например, при 0,08 бар, или 8 кПа, или 1,16 фунт/кв. дюйм абс.) и в частично сконденсированном состоянии. В относительных единицах это отрицательное манометрическое давление около – 0,9.2 бар, – 92 кПа или – 13,54 фунтов на кв. дюйм изб.



      Ссылки:

      Реакторная физика и теплогидравлика:

      1. Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Addison-Wesley, Reading, MA (1983).
      2. Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную технику, 3-е изд., Prentice-Hall, 2001, ISBN: 0-201-82498-1.
      3. WM Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
      4. Гласстоун, Сезонске. Разработка ядерных реакторов: разработка реакторных систем, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
      5. Тодреас Нил Э., Казими Муджид С. Ядерные системы, том I: Основы термогидравлики, второе издание. CRC-пресс; 2 издание, 2012 г., ISBN: 978-0415802871
      6. Зохури Б., Макдэниел П. Термодинамика в системах атомных электростанций. Спрингер; 2015 г., ISBN: 978-3-319-13419-2
      7. Моран Михал Дж., Шапиро Ховард Н. Основы инженерной термодинамики, пятое издание, John Wiley & Sons, 2006 г., ISBN: 978-0-470-03037-0
      8. Кляйнштройер К. Современная гидродинамика. Спрингер, 2010 г., ISBN 978-1-4020-8670-0.
      9. Министерство энергетики США, ТЕРМОДИНАМИКА, ТЕПЛОПЕРЕДАЧА И ПОТОК ЖИДКОСТИ. Справочник по основам Министерства энергетики, том 1, 2 и 3. Июнь 1992 г.

      См. также:

      Давление

      Мы надеемся, что эта статья Бар — единица измерения давления поможет вам. Если это так, дайте нам лайк на боковой панели. Основная цель этого веб-сайта — помочь общественности узнать интересную и важную информацию о теплотехнике.

      Категории Теплотехника

      Copyright 2023 Теплотехника | Все права защищены | Атомная энергия | Реакторная физика |

      Блок давления

      бар

      Бар — это широко используемая метрическая единица измерения давления, а 1 бар точно равен 100 000 паскалей.

      Несмотря на то, что бар не является единицей СИ, он был принят в качестве одной из самых популярных единиц измерения давления, особенно в европейских странах, где большинство приборов для измерения давления указаны с диапазонами давления в барах.

      Значение 1 бар является близким приближением к атмосферному давлению и часто используется для представления атмосферного давления, а не стандартной атмосферы (101325 паскалей), что является правильным значением, используемым научным и инженерным сообществом.

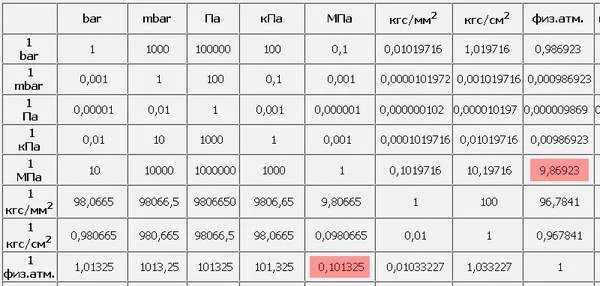

      Используйте следующие коэффициенты пересчета для преобразования баров в другие единицы измерения давления или наоборот. Чтобы преобразовать показания в барах в другие единицы, умножьте их на соответствующий коэффициент преобразования давления. Чтобы преобразовать показание в любой единице давления в бар, разделите его на соответствующий коэффициент преобразования давления.

      Можно также преобразовать значение давления в барах в другие единицы измерения с помощью таблицы преобразования баров или конвертера единиц измерения давления.

      изделия для измерения давления с диапазоном измерения бар

      • 700 бар, 10000 фунтов на квадратный дюйм, 70 МПа датчики давления, датчики и передатчики
      • 1000 бар, 15000 фунтов на квадратный дюйм, датчики давления 100 МПа, датчики и передатчики

      Содержимое

      Коэффициенты преобразования

      • 1

        Факторы распределения

        • 119 1000

          .

          • 1 -й бар 9000 7.0032
          • 14,5038 фунт/кв. дюйм
          • 1000 мбар
          • 100000 Н/м²
          • 100000 Па
          • 1000 гПа
          • 100 кПа
          • 0,1 МПа
          • 1,01972 кг/см²
          • 10197,2 мм·ч3O 4°C (39,2°F)
          • 1019,72 см·ч3O 4°C (39,2°F)
          • 10,1972 м·ч3O 4°C (39,2°F)
          • 401,463 дюйма·ч3O 4 °C (39,2 °F)
          • 33,4553 fth3O 4°C (39,2°F)
          • 750,062 мм рт.ст. 0°C (32°F)
          • 75,0062 см рт.ст. 0°C (32°F)
          • 29,5300 дюймов ртутного столба 0°C (32°F)
          • 750,062 торр
          • 750062 мТорр
          • 0,986923 атм
          • 1. 01972 на
          • 1000000 дин/см²
          • 232,060 унций/дюйм²
          • 750062 мкрт.ст. 0°C (32°F)
          • 0,00647490 tsi (Великобритания, длинный)
          • 0,00725189 tsi (США, короткий)
          • 1.04427 тсф (США, короткий)
          • 2088,54 фунтов на квадратный фут
          • 1019,72 г/см²

          Обратите внимание, что приведенные выше коэффициенты пересчета имеют точность до 6 значащих цифр.

          изделия для измерения давления с диапазоном измерения бар

          • 700 бар, 10000 фунтов/кв. в барах к другим единицам измерения.

            • фунтов на квадратный дюйм, дюймов ртутного столба, м·ч3O и фт3О
            • фунтов на кв. дюйм »  от 1 до 1000 бар → от 14,5038 до 14 503,8 фунтов на кв. дюйм
            • Па  »  от 0,001 до 2 000 бар → от 100 до 200 000 Па
            • гПа  » 0,001–2,000 бар → 1–2000 гПа
            • кПа »  0,1–100,0 бар → 10,0000–10 000,0 кПа
            • МПа »  1–1000 бар → 0,1–100,0 МПа
            • мбар  » 0,001–2,000 бар → 1–2000 мбар
            • кг/см² »  1 до 1000 бар → 1,01972 до 1019,72 кг/см²
            • мм рт. ст. »  0,001–2,000 бар → 0,750062–1500,12 мм рт.ст.
            • дюймов ртутного столба »  0,001–2,000 бар → 0,0295300–59,0600 мм рт.ст.
            • мГн 2 O »  0,01 до 1000 бар → 0,101972 до 10 197,2 мГн 2 O
            • дюймов вод. ст. 2 O »  0,001–1,000 бар → 0,401463–401,463 дюймов вод. ст. 2 O
            • ftH 2 O »  0,01 до 1000 бар → 0,334553 до 33 455,3 ftH 2 O
            • Н/мм² » от 1 до 1000 бар → от 0,1 до 100,0 Н/мм²
            • Н/м² » от 0,001 до 2 000 бар → от 100 до 200 000 Н/м²
            • атм »  0,1–100,0 бар → 0,0986923–98,6923 атм
            • торр »  0,001–2,000 бар → 0,750062–1500,12 торр

            изделия для измерения давления с диапазоном измерения бар

            • 700 бар, 10000 фунтов на квадратный дюйм, датчики давления 70 МПа, датчики и передатчики
            • 1000 бар, 15000 фунтов на квадратный дюйм, датчики давления 100 МПа, датчики и передатчики

            Help

            BAR до KGF

            11111111119

            BAR TO KGF

            .

            давления в кгс?

            Бар – это мера давления, а кгс (килограмм-сила) – это единица силы. Таким образом, есть два возможных ответа:

            Если вы хотели преобразовать один бар в кгс/см² (также известный как кг/см²), то 1 бар = 1,01971621 кгс/см2.

            Если вы хотите преобразовать давление в силу, вам необходимо знать эффективную площадь, на которую действует сила:

            Сила (кгс) = Давление (бар) x Площадь (м²) x 100000 / г

            {г = ускорение свободного падения = 9,80665 м/с²}

            от -1 до +1 бар в Торр

            Каковы единицы измерения давления Торр для вакуума и избыточного давления в диапазоне от -1 до +1 бар?

            Следующее преобразование показывает соответствующие значения в торрах в диапазоне:

            1 бар в mh3O

            Что такое 1 бар, выраженный в метрах, например. в водопроводной системе есть душ с минимальным давлением 1,5 бар, сколько метров это будет?

            1 бар соответствует приблизительно 10 м·ч3O, поэтому 1,5 бар соответствует приблизительно 15 м·ч3O

            изделия для измерения давления с диапазоном измерения бар

            • 700 бар, 10000 фунтов на кв.
