Как сделать флюгер на дымоход своими руками: чертежи и советы мастеров

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций. Основная задача приспособления заключается в обеспечении хорошей тяги и поэтому необходимо знать устройство конструкции.

Назначение дефлектора

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра снаружи в просвет дымохода происходит нарушение работы системы, то есть дым и тяга существенно уменьшаются. Для предотвращения такого эффекта и необходим дефлектор, который обеспечивает нормальную работу системы печного отопления.

Дефлектор имеет простую конструкцию

Эффективная тяга способствует улучшению прогорания топлива до 20%. При этом увеличивается эффективность обогрева пространства. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию. Приспособление включает в себя следующие элементы:

  • верхний и нижний цилиндры;
  • патрубок нижнего цилиндра;
  • защитный колпак;
  • кронштейны.

Некоторые конструкции не включают в себя верхний цилиндр, ведь он не является обязательным. Дефлектор предполагает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр крепится на дымоход, а диффузор необходим для разделения потока воздуха. Комплекс простых элементов позволяет улучшить эффективность дымохода путём усиления тяги.

Дефлектор практичен в эксплуатации, но важно учесть его назначение. В регионах с сильными ветрами прибор удобен, но при постоянном отсутствии перемещения воздушных масс или при низовом ветре конструкция не способствует усилению тяги, а лишь уменьшает этот процесс.

В таком случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую ширму, полотно и крышку.

При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоход от неверного перемещения воздушных масс.

Дефлектор удобен при печном отоплении

Дефлектор является обязательным элементом дымоотводящей системы при печном отоплении. Приспособление имеет и другие названия: оголовок, дымник, флюгарка, а также колпак и грибок. В некоторых случаях дефлектор называют зонтиком или козырьком, но всегда предполагается защитное устройство, способствующее усилению тяги.

При этом простой зонтик, козырёк или грибок отличаются от функционального дефлектора тем, что обеспечивают лишь внешнюю защиту дымохода. Полноценное устройство усиливает тягу, имеет защиту от низового ветра, препятствует проникновению осадков внутрь трубы.

Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективный обогрев дома.

Виды «колпаков»

Основное назначение дефлекторов любых видов одинаково, но приспособления отличаются конструктивными особенностями. Поэтому они разделены на определённые виды:

  • шарообразный дефлектор;
  • прибор Григоровича;
  • тарельчатый вариант;
  • ЦАГИ вентиляционный;
  • Н-образный прибор.

Эти модели являются классическими и эффективны в применении. Варианты «флюгер» или вращающийся дефлектор отличаются от них конструктивным исполнением, но действуют по тому же принципу, что и обычные.

В любом случае устройство должно быть изготовлено из материала, устойчивого к воздействию высоких температур и климатических осадков. Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, являются одними из новейших вариантов.

При установке элемента на дымоход присутствует контакт с горячим воздухом. Поэтому нельзя использовать пластиковые изделия. Они оптимальны только на вентиляционных каналах.

Шарообразные устройства красивы и удобны

При выборе изделия следует учитывать качество и надёжность крепления всех элементов. Поворотные детали должны вращаться аккуратно и мягко, а параметры нижнего цилиндра должны соответствовать габаритам дымохода. При этом стоит учесть, что дефлектор используют только на трубах круглой формы. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип действия конструкции

Внешнее приспособление для дымохода может иметь любую форму, но всегда одинаков принцип действия. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и огибают его.

В результате этого создаётся разряженная зона. По закону аэродинамики Бернулли в этой области находятся разряженные воздушные массы, которые не препятствуют тяге.

Сила выхода дыма и качество прогорания топлива усиливается, что делает дефлектор эффективным.

Тарельчатый дефлектор практичен

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от осадков. Части конструкции обеспечивают качественную и правильную работу дефлектора.

Конструкция простого дефлектора лаконична

Все конструктивные элементы приспособления для дымохода должны быть надёжно скреплены между собой. Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

Габариты дефлектора зависят от внутреннего диаметра дымохода

При отсутствии в таблице нужного параметра трубы следует воспользоваться такими соотношениями, как для высоты изделия 1,6—1,7 d, а для ширины диффузора 1,2—1,3 d, ширины колпака 1,7—19 d.

При этом d — это внутренний диаметр имеющейся трубы дымохода. Полученные данные служат основой для расчёта количества материала.

Все показатели следует указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Примерный чертеж может быть самым простым

Правильный чертёж или схема облегчают создание приспособления для дымохода. На рисунке указывают размеры и крепления всех элементов.

Материалы и инструменты

Сделать своими руками приспособление для улучшения тяги дымохода можно с помощью простых инструментов, которые должны быть точными, острыми и качественными. Без учёта этих требований невозможно создать надёжное и долговечное изделие. Комплекс приборов и инструментов включает в себя:

  • рулетку, линейку;
  • ножницы для резки металла;
  • киянку, саморезы с пресс-шайбой 15 мм;
  • дрель с комплектом свёрл.

Основой конструкции служит листовой металл, толщина которого должна быть 0,3 – 0,5 мм. Для этого оптимально подойдут такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Сделать жёсткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклёпочник, заменив им саморезы.

Подготовка к сборке

Листовой металл нужно разрезать ножницами на части, учитывая необходимые размеры деталей в развёрнутом виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используют маркер, обеспечивающий чёткий след.

Шаблоны всех деталей облегчают работу

Элементы для жёсткой фиксации всех компонентов конструкции нужно обрезать по необходимым размерам. С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали нужно изогнуть до оптимальной формы, позволяющей соединить в дальнейшем цилиндры и конус.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

    Крепления нужны и для конуса

  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента.
    Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

    Заклепки позволяют надежно скрепить элементы

  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

    Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию.

В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги.

При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Видео: изготовление флюгера для дымохода

Приспособление для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильная конструкция и верные размеры изделия являются залогом его качественной работы.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка.

На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни.

Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:

  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

[Фото 1 Флюгер, вмонтированный на дымоходе – это финишный этап установки трубы. Защитным элементом является купол, декоративным – флюгарка.]

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека.

Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи.

Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

[Фото 2 Вариант флюгера со стрелой.]

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

[Фото 3 Флюгарки для дымовой трубы, сделанные из нержавеющей стали для продления эксплуатационного срока.]

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

[Фото 4 Для расчета веса флюгера необходимо знать все параметры деталей: диаметр трубы, толщину металла, вес подшипников, оси и втулки.]

  1. Из подготовленного листа металла вырезают элементы флюгера.

[Фото 5 Применяя ножницы по металлу, из нержавеющей стали вырезают составные части флюгера для дымовой трубы.]

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

[Фото 6 Схематическое указание по сборке конструктивных элементов флюгарки.]

  1. Собранный элемент защиты надлежит установке на дымоход.

[Фото 7 Готовая модель флюгарки. Стрелка, окрашенная синей краской, отвечает за поступление воздуха, красной – выход продуктов горения.]

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

[Фото 8 Схема-чертеж сборки купольного элемента для дымовой трубы.]

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

[Фото 9 Вариант флюгера для дымоотвода с противовесом и флажком. Вместо флажка может быть выбрана любая фигурка. Принцип устройства будет идентичен.]

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

[Фото 10 Схематические указания по созданию флюгарки. Основные компоненты и поочередность размещения в готовой конструкции.]

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

[Фото 11 Металлическая основа будущей флюгарки.]

  1. На трубе потребуется сделать резьбу.

[Фото 12 Металлическая труба с односторонней резьбой для крепления.]

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

[Фото 13 Труба с установленным подшипником. ]

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

[Фото 14 Крепление для флюгера с металлическими пластинами.]

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

[Фото 15 Роза ветров – указательные стрелки сторон света, выставленные по компасу.]

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

[Фото 16 Куполовидный козырек предназначен для защиты корпуса флюгера от проникновения влаги.]

  1. На основание с резьбой садят крышку, выполненную из стали.

[Фото 17 Верхний элемент флюгера (стрелка) плотно садится на резьбу.]

  1. На стрелке-крышке будет крепится противовес и флажок.
  • [Фото 18 Для указания направления воздушного потока, на флюгере устанавливается противовес и флажок. ]
  • Все элементы флюгера собраны и можно оценить проделанную работу.
  • [Фото 19 Готовую модель флюгера устанавливают на подготовленный купольный постамент.]

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Остались вопросы? С радостью поможем!

Источник: https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html

Флюгер на дымоход — своими руками: видео по изготовлению

Правильно изготовив и установив флюгер можно не только использовать его как декоративный элемент, подчеркивающий индивидуальность жилого дома, но и придать ему функциональность, улучшив системы вентиляции и отопления, обеспечив безопасную их эксплуатацию.

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

  • неправильная конструкция отопительной системы;
  • неровности на внутренней поверхности трубы из-за налета в виде сажи;
  • нарушение системы вентиляции;
  • сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

  • ветра;
  • дождя;
  • температурных перепадов.

Дымник, внешне выглядящий как небольшой навес над дымоходом, устраняет неблагоприятное природное воздействие на выступающую его часть и предотвращает разрушения материалов компонента системы вентиляции.

Делаем своими руками

  • Чтобы сделать функциональный флюгер своими руками нужно представлять себе, как он выглядит в целом и в разобранном состоянии.
  • Составляющими конструкциями дефлектора являются:
  • ось;
  • подпятник;
  • корпус;
  • крышка корпуса;
  • вращающийся элемент;
  • полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

  • нижний стакан, выполненный в форме цилиндра;
  • элемент верхнего стакана, требование, к которому – расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка.

Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

  • устойчивость к коррозионному воздействию;
  • прочность;
  • легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина – 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

  1. Произведение выбора материала дымника.
  2. Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
  3. Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
  4. Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
  5. Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
  6. Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака.  Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
  7. Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

  1. Установка цилиндра на трубу.
  2. Фиксирование цилиндра крепежными элементами.
  3. Осуществление крепежа диффузора и колпака с помощью хомутов.

Для лучшей работы дымника колпак следует крепить к цилиндру в виде обратного конуса, что позволит изделию функционировать при любой скорости и направлении ветра.

Блиц-советы

  1. При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
  2. В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
  3. Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
  4. Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
  5. Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
  6. При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
  7. Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
  8. Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Источник: https://orcmaster.com/remont/krysha/dymoxod/flyuger.html

Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки.

При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным.

Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

:

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств.

Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей.

Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении.

Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто.

Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу.

Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора.

Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит.

Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать.

Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход.

Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги.

Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу.

Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Автор angor58

Источник: https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Советы по креплению флюгарки на купол

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Флюгарка на трубу дымохода своими руками: чертежи с фото

Для тепловых установок, которые работают на различных типах органического топлива – непременным условием бесперебойной и эффективной работы является установка качественных дымоотводящих систем. Чтобы топливо в вашей печке или котле сгорало с полной теплоотдачей – к топочному пространству необходимо организовать приток воздуха, а продукты сгорания и дым нужно вывести не только из топки, но и за пределы здания. В том случае, если в отопительном устройстве не предусмотрен монтаж системы воздушного наддува, то тяга в топке создается исключительно дымоходной системой. Флюгарка на трубу дымохода является завершением дымоотводящей системы и вносит свой вклад в обеспечение бесперебойной и эффективной работы топки.

флюгарка на трубу дымохода — фото

Флюгарки и дефлекторы устанавливаются на оголовках труб и предназначены для отклонения дымового потока в соответствии с направлением господствующего ветра. Собственно само название «дефлектор» — это калька с латинского понятия «отклонять».

Дефлекторы и флюгарки предназначены для обеспечения полного отвода газов из дымоходной системы. Застой и неполное удаление продуктов сгорания происходят в дымоходах по следующим причинам:

  • Сильный порывистый ветер может мешать нормальному выходу продуктов сгорания из дымохода. Ветер, задувающий в незащищенный оголовок трубы может нарушать тягу дымохода.
  • Также неполному удалению продуктов сгорания может мешать неправильное расположение дымовой трубы на крыше.
  • Продукты сгорания могут застаиваться в трубе и из-за ее неправильной конструкции: недостаточного сечения и излишнего количества колен с изгибами.

Принципиальное отличие флюгарки от дефлектора дымохода

Флюгарки и дефлекторы на оголовках дымовых труб действуют на аэродинамических принципах, формируя устойчивую тягу в трубе вне зависимости от текущего направления ветрового потока. Эти устройства изменяют вектор движения воздушной массы, направляя ее в сторону, которая обеспечивает наиболее эффективное удаление продуктов сгорания.

общий фид дефлектора

При использовании флюгарок и дефлекторов ветер не прерывает поток истекающих продуктов сгорания, а усиливает его. Эти устройства также компенсируют снижение тяги, вызванное поворотами в дымоходной системе.

Правильно выбранный дефлектор или флюгарка обеспечивает увеличение эффективности дымохода до 20 процентов. Также это оборудование защищает дымоотводящий канал от попадания в него атмосферных осадков.

Дефлекторы и флюгарки могут устанавливаться как на индивидуальных, так и на коллективных дымоходных системах. Эти устройства также могут размещаться на вентиляционных трубах, в том числе на системах вентиляции мусоропроводов.

Конструкция дефлекторов и флюгарок на дымовых трубах

Основными частями дефлекторов и флюгарок, устанавливаемых на дымовые трубы являются следующие детали:

  • В нижней части расположен цилиндр, который может производиться из металла, керамики или асбеста.
  • Далее к цилиндру прикрепляется верхний стакан. Он фиксируется на нескольких стойках и имеет форму усеченного конуса, расширяющегося вниз.
  • Для защиты от атмосферных осадков на верхний стакан-диффузор монтируется зонтик-колпак, имеющий конусообразную форму.

Верхняя и нижняя части диффузора могут оснащаться кольцевыми отбоями. Они отклоняют ветровой поток от вертикального направления. Конструкция дефлекторов и флюгарок рассчитывается таким образом, чтобы поток ветра с любой стороны не мешал эффективному истечению продуктов сгорания из дымоходного канала, а образовывал устойчивую тягу в трубе.

устройство дефлектора

Материалом изготовления дефлекторов и флюгарок обычно служит оцинкованная сталь. Такой материал практически идеально подходит для работы в агрессивных условиях внешней среды: ведь на эти устройства действуют не только обычные атмосферные осадки, но и горячие продукты сгорания. Такое сочетание может вызвать ускоренную коррозию у любого незащищенного металла.

Принцип работы дефлектора трубы дымохода

Принцип работы дефлектора основан на следующих аэродинамических принципах:

При воздействии ветрового потока сверху вниз начинается подсос истекающих продуктов сгорания через нижнее кольцеобразное отверстие.

Если ветер начинает дуть снизу вверх, то газы начинают истекать уже через верхний кольцевой канал.

Если ветровой поток направлен параллельно горизонту, то удаление продуктов сгорания происходит через оба отверстия.

Самый маленький уровень тяги дефлектор такой конструкции показывает в том случае, если ветровой поток направлен снизу вверх. Препятствует истечению газов в этом случае верхний зонтик. Для того, чтобы предотвратить перебои работы – зонтик может изготавливаться в виде двух конусообразных конструкций, соединенных широкими частями. В этом случае негативные моменты работы дефлектора компенсируются.

Как изготовить дефлектор на дымоход своими руками

Уяснив для себя принцип работы дефлектора на дымоходной трубе вы можете приступить к его изготовлению своими руками. Процесс монтажа дефлектора выглядит следующим образом:

После формирования нижнего стакана на нем закрепляются три-четыре стойки.

К нижней части дефлектора крепится верхний цилиндр. Это можно сделать при помощи хомутов.

Посредством кронштейнов на верхнюю часть дефлектора закрепляется колпак.

При установке дефлектора с круглым сечением на квадратный дымоход используются переходные патрубки.

ы флюгарок и дефлекторов

Если дымоходная труба имеет слишком большое сечение (например, каминная труба), то для ее соединения с дефлектором используется комплект подпорок, изготовленных из стали.

Предназначение и устройство флюгарки трубы дымохода

Как ни странно, но флюгер, а вернее флюгарка, являются не только украшением жилища, но и устройством, которое обеспечивает увеличение тяги в дымоходах систем отопления без задействования дополнительных источников питания, таких как электроэнергия.

Это устройство защищает оголовок дымоходной трубы от ветра.

флюгарка на дымовой трубе

Флюгарка состоит из крышки конусной формы, ширмы, имеющей конфигурацию полуцилиндра и, собственно, флюгера. Все устройство закрепляется на подшипнике или на свободно вращающейся оси.

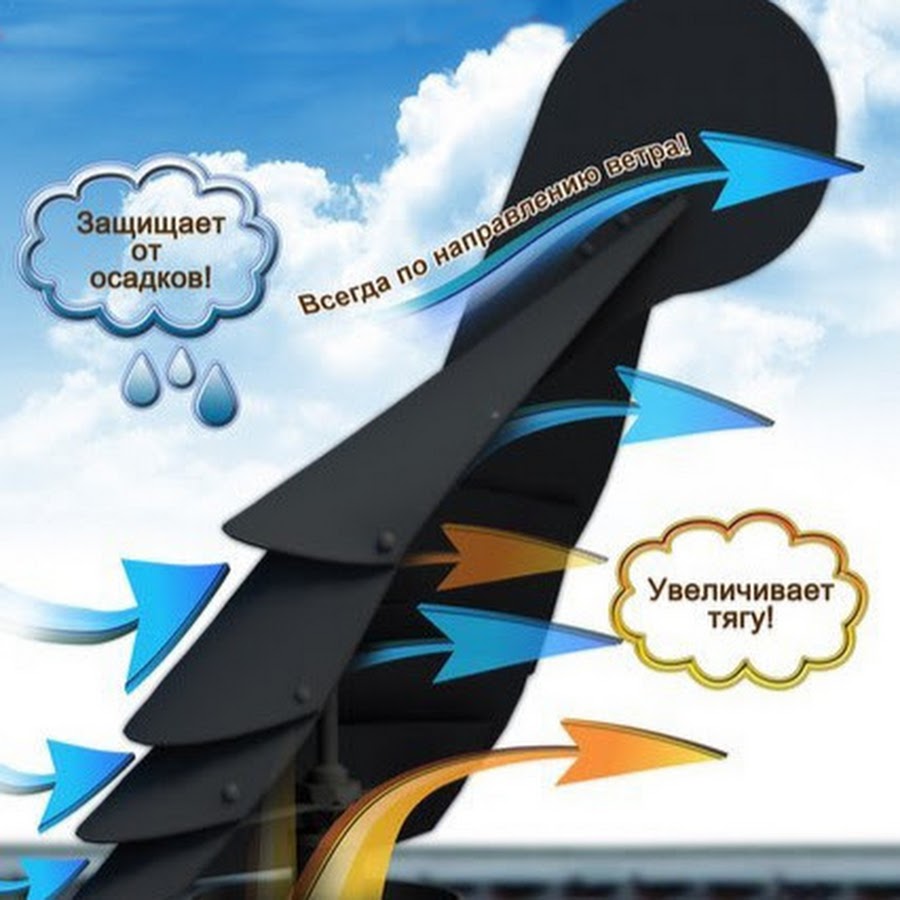

Флюгарка является подвижным устройством, которая изменяет свое положение в зависимости от направления ветрового потока и защищает тем самым оголовок трубы от воздействия ветра.

На ветре – флюгарка разворачивается к его потоку выпуклой полуцилиндрической частью. Ветер огибает оголовок трубы и усиливает тягу в дымоходной системе, производя своеобразный «подсос» продуктов сгорания.

Флюгарка может быть использована в самых разных системах. Существенным недостатком таких устройств является быстрый износ подвижных элементов, которые обеспечивают свободное вращение. Кроме того, зимой в подвижных частях флюгарки может накапливаться и замерзать влага, что существенно снижает эффективность ее работы. В периоды сильных морозов влага может замерзнуть, флюгер перестанет вращаться, что приведет к обратному эффекту: ветер начнет нагнетать воздух и задувать его в трубу и котел! Вследствие этого такие устройства не рекомендуется использовать в районах с суровыми климатическими условиями. В этом случае на дымоходных трубах лучше использовать классические дефлекторы.

Использование дефлекторов и флюгарок позволит обеспечивать эффективную работу тепловых систем вашего сооружения.

Все, что нужно знать о работе флюгарки показано в этом видео

Дефлектор флюгер на дымоход своими руками чертежи

Как сделать дефлектор (флюгер) на дымоход своими руками: расчет, чертежи и прочее

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций. Основная задача приспособления заключается в обеспечении хорошей тяги и поэтому необходимо знать устройство конструкции.

Назначение дефлектора

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра снаружи в просвет дымохода происходит нарушение работы системы, то есть дым и тяга существенно уменьшаются. Для предотвращения такого эффекта и необходим дефлектор, который обеспечивает нормальную работу системы печного отопления.

Дефлектор имеет простую конструкцию

Эффективная тяга способствует улучшению прогорания топлива до 20%. При этом увеличивается эффективность обогрева пространства. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию. Приспособление включает в себя следующие элементы:

  • верхний и нижний цилиндры;
  • патрубок нижнего цилиндра;
  • защитный колпак;
  • кронштейны.

Некоторые конструкции не включают в себя верхний цилиндр, ведь он не является обязательным. Дефлектор предполагает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр крепится на дымоход, а диффузор необходим для разделения потока воздуха. Комплекс простых элементов позволяет улучшить эффективность дымохода путём усиления тяги.

Особенности приспособления

Дефлектор практичен в эксплуатации, но важно учесть его назначение. В регионах с сильными ветрами прибор удобен, но при постоянном отсутствии перемещения воздушных масс или при низовом ветре конструкция не способствует усилению тяги, а лишь уменьшает этот процесс. В таком случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую ширму, полотно и крышку. При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоход от неверного перемещения воздушных масс.

Дефлектор удобен при печном отоплении

Дефлектор является обязательным элементом дымоотводящей системы при печном отоплении. Приспособление имеет и другие названия: оголовок, дымник, флюгарка, а также колпак и грибок. В некоторых случаях дефлектор называют зонтиком или козырьком, но всегда предполагается защитное устройство, способствующее усилению тяги. При этом простой зонтик, козырёк или грибок отличаются от функционального дефлектора тем, что обеспечивают лишь внешнюю защиту дымохода. Полноценное устройство усиливает тягу, имеет защиту от низового ветра, препятствует проникновению осадков внутрь трубы. Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективный обогрев дома.

Виды «колпаков»

Основное назначение дефлекторов любых видов одинаково, но приспособления отличаются конструктивными особенностями. Поэтому они разделены на определённые виды:

  • шарообразный дефлектор;
  • прибор Григоровича;
  • тарельчатый вариант;
  • ЦАГИ вентиляционный;
  • Н-образный прибор.

Эти модели являются классическими и эффективны в применении. Варианты «флюгер» или вращающийся дефлектор отличаются от них конструктивным исполнением, но действуют по тому же принципу, что и обычные. В любом случае устройство должно быть изготовлено из материала, устойчивого к воздействию высоких температур и климатических осадков. Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, являются одними из новейших вариантов. При установке элемента на дымоход присутствует контакт с горячим воздухом. Поэтому нельзя использовать пластиковые изделия. Они оптимальны только на вентиляционных каналах.

Шарообразные устройства красивы и удобны

При выборе изделия следует учитывать качество и надёжность крепления всех элементов. Поворотные детали должны вращаться аккуратно и мягко, а параметры нижнего цилиндра должны соответствовать габаритам дымохода. При этом стоит учесть, что дефлектор используют только на трубах круглой формы. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип действия конструкции

Внешнее приспособление для дымохода может иметь любую форму, но всегда одинаков принцип действия. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и огибают его. В результате этого создаётся разряженная зона. По закону аэродинамики Бернулли в этой области находятся разряженные воздушные массы, которые не препятствуют тяге. Сила выхода дыма и качество прогорания топлива усиливается, что делает дефлектор эффективным.

Тарельчатый дефлектор практичен

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от осадков. Части конструкции обеспечивают качественную и правильную работу дефлектора.

Конструкция простого дефлектора лаконична

Все конструктивные элементы приспособления для дымохода должны быть надёжно скреплены между собой. Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

Габариты дефлектора зависят от внутреннего диаметра дымохода

При отсутствии в таблице нужного параметра трубы следует воспользоваться такими соотношениями, как для высоты изделия 1,6—1,7 d, а для ширины диффузора 1,2—1,3 d, ширины колпака 1,7—19 d. При этом d — это внутренний диаметр имеющейся трубы дымохода. Полученные данные служат основой для расчёта количества материала. Все показатели следует указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Примерный чертеж может быть самым простым

Правильный чертёж или схема облегчают создание приспособления для дымохода. На рисунке указывают размеры и крепления всех элементов.

Материалы и инструменты

Сделать своими руками приспособление для улучшения тяги дымохода можно с помощью простых инструментов, которые должны быть точными, острыми и качественными. Без учёта этих требований невозможно создать надёжное и долговечное изделие. Комплекс приборов и инструментов включает в себя:

  • рулетку, линейку;
  • ножницы для резки металла;
  • киянку, саморезы с пресс-шайбой 15 мм;
  • дрель с комплектом свёрл.

Основой конструкции служит листовой металл, толщина которого должна быть 0,3 – 0,5 мм. Для этого оптимально подойдут такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Сделать жёсткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклёпочник, заменив им саморезы.

Подготовка к сборке

Листовой металл нужно разрезать ножницами на части, учитывая необходимые размеры деталей в развёрнутом виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используют маркер, обеспечивающий чёткий след.

Шаблоны всех деталей облегчают работу

Элементы для жёсткой фиксации всех компонентов конструкции нужно обрезать по необходимым размерам. С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали нужно изогнуть до оптимальной формы, позволяющей соединить в дальнейшем цилиндры и конус.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

    Крепления нужны и для конуса

  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

    Заклепки позволяют надежно скрепить элементы

  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

    Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Видео: изготовление флюгера для дымохода

Приспособление для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильная конструкция и верные размеры изделия являются залогом его качественной работы.

Оцените статью: Поделитесь с друзьями!

Как создать флюгер

Погода — это отличная научная тема для изучения с маленькими детьми, потому что результаты настолько ощутимы и актуальны для их жизни. Температура слишком низкая? Может быть, мы должны играть внутри, а не идти в парк. Есть ли вероятность осадков сегодня? Лучше взять куртку и зонт, если нам есть куда пойти. Даже дети в возрасте дошкольного возраста и детского сада могут научиться читать термометр или создавать простые научные приборы, такие как ветровой носок или дождемер .Даже если они не узнают разницу между перистыми и кучевыми , в современном быстро меняющемся обществе каждый ребенок должен тратить хотя бы некоторое время на просмотр облаков . Этот научный проект научит вас, как сделать флюгер.

Основы ветра

Этот научный проект , созданный в году, является еще одним простым способом получения практического опыта у метеорологов. Для дополнительной образовательной ценности дети могут легко сделать свой собственный домашний компас , чтобы помочь сориентироваться в их флюгере, одновременно изучая что-то о магнитном поле Земли.


Исторически, флюгеры существовали и использовались для прогнозирования погоды на протяжении более 2000 лет. К сожалению, эти прогнозы не всегда очень точны. Однако, хотя метеорология намного сложнее, чем направление ветра, зная эту информацию, можно использовать, чтобы лучше понять погоду о погоде.

Например, если ветер дует с на север в северном полушарии , можно ожидать, что температура понизится, поскольку средние температуры обычно холоднее, чем ближе к полюсам Земли.(В южном полушарии южные ветры с большей вероятностью будут иметь охлаждающий эффект.) И наоборот, если ветер дул с направления экватора (поэтому юг в северном полушарии, север в южном полушарии) Можно предсказать, что теплая погода уже в пути. Если вы живете около океана, ветер с этого направления может указывать на увеличение влажности на (количество влаги в воздухе). Независимо от того, являются ли их прогнозы надежными, дети могут весело провести время, практикуя свои прогноза погоды.

Необходимые материалы для домашнего погодного инструмента:
  • солома
  • не заточенный, неиспользованный карандаш
  • пустой круглый пластиковый контейнер с крышкой (например, сметана, творог, йогурт и т. Д.)
  • плетение (достаточно для заполнения дно вашего контейнера примерно 1/2 дюйма)
  • шариковый штифт
  • 1 лист карточного запаса
  • игла
  • магнит на холодильник (наш на рисунке выше похож на серебряную булавку)
  • маленький квадратный кусок пенополистирола (в минимум 1 ″ x 1 ″)
  • чаша
  • клей
  • ножницы
  • нож x-acto
  • карандаш
  • маркеры
  • лента
  • (опция)
  • линейка (опция)

Самодельная флюгер

Давайте проведем вас через простые шаги, как сделать флюгер.Сначала нарисуйте крышку пластикового контейнера на картонной коробке и вырежьте ее. Используйте нож X-acto, чтобы сделать «х» -образное отверстие в крышке пластикового контейнера, и используйте отверстие, чтобы отметить центр вашего круга. При желании нарисуйте розу компаса на своем круге картона. В противном случае просто пометьте 4 кардинальных направления с помощью N, S, E и W. Приклейте круг на крышку.

При желании вырежьте и украсьте кусок картона, чтобы обернуть вокруг пластикового контейнера. Наш говорит: «Каким образом дует ветер?» и мои дети украсили его темой погоды (грозовые тучи, солнце, дождь, молния и т. д.))

Прикрепите этикетку к пластиковому контейнеру с помощью ленты или клея. Заполните внутреннюю часть контейнера примерно половиной дюйма тестового теста. После того, как клей высохнет на крышке, используйте нож X-acto, чтобы разрезать «х» в центре бумаги, и протолкните неиспользованный карандаш через крышку.

Завершение домашней флюгера

Установите крышку обратно на контейнер, вставив карандаш в тесто, чтобы карандаш прочно удерживался на месте, торчащим прямо из контейнера.

Затем немного разровняйте соломинку, чтобы вы могли увидеть складки сверху и снизу. (Если у вашей соломинки есть сгибаемый участок, сначала отрежьте ее.) Используя складки в качестве ориентира, сделайте небольшой разрез сверху и снизу каждого конца (всего 4 разреза). Каждая щель должна быть около 1/4 дюйма в длину.

Вырежьте квадрат и треугольник из картона, чтобы сделать хвост и острие стрелы. Наш квадрат был 3 ″ с каждой стороны, а наш треугольник имел 2-дюймовое основание и 1,5-дюймовую высоту. Однако точные размеры (и даже форма) не так уж важны.Важно то, что хвост стрелки намного больше (имеет большую площадь поверхности), чем точка.

Украсить хвост и указать при желании.

Поместите квадрат и треугольник на концы соломинки. Добавьте немного клея вдоль каждой щели для дополнительной безопасности.

Установка крышки на флюгер

Снова используя складку в соломе в качестве направляющей, протолкните шариковую булавку через соломинку в карандаш, стараясь изо всех сил сделать все как можно более прямыми.Поскольку квадратный конец соломинки тяжелее треугольника, размещение булавки чуть ближе к этому концу поможет ей лучше сбалансироваться и оставаться прямым, а не заостренным. Наш штифт расположен примерно на 1/3 длины соломинки (около 2,5 дюймов) от квадратного конца (2/3 длины (около 5 дюймов) от конца треугольника).

Теперь ваш флюгер готов! Однако, прежде чем использовать его, вам нужно правильно сориентировать направления, чтобы вы знали, в каком направлении идет ветер.Для этого вы можете использовать свой собственный компас. Тем не менее, это более весело, чтобы сделать свой собственный.

Домашний компас

Первое, что вам нужно сделать, чтобы сделать домашний компас, это намагничивать иглу, протирая магнит в одном направлении от одного конца иглы к другому в течение минуты. (Не трите его вперед и назад.)

Затем приклейте намагниченную иглу к пенопласту.

После высыхания клея поместите пенополистирол и иглу в миску с водой, и игла выровняется с магнитным полем Земли, которое проходит между Северным полюсом и Южным полюсом.Вы можете проверить точность вашего самодельного компаса с реальным компасом.

Использование домашнего компаса

К сожалению, вы не будете знать, какой конец вашей иглы северный, а какой южный, поэтому, надеюсь, у вас будет смутное представление о том, какое направление уже север. Или используйте солнце в качестве ориентира, помните, что солнце восходит на востоке и садится на западе.

Как только вы узнаете, в каком направлении находится север, просто сориентируйте вашу флюгер так, чтобы роза компаса была выровнена правильно.

Weather Science for Kids

Работа флюгера заключается в том, что ветер с большей вероятностью толкает хвостовую часть стрелки, чем конечную точку, поскольку хвостовая часть имеет большую площадь поверхности. Ветер толкает хвост в направлении, которое он дует, заставляя стрелку указывать в направлении, откуда ветер дул. Дети могут проверить это, просто дунув в флюгер и увидев, как стрелка всегда поворачивается, чтобы указывать на них. Веселитесь, наблюдая, как ваши дети будут молодыми метеорологами!

Наука для детей

.

Что такое флюгер? — Physics for Kids

Что такое флюгер?

Ветряная лопасть, также известная как флюгер, является одним из самых ранних изобретенных метеорологических инструментов, используемых для отображения направления ветра. Он имеет указатель, который свободно вращается на вершине неподвижного вертикального стержня и показывает, в какую сторону дует ветер. Он был разработан, чтобы легко качаться и указывать направление, откуда дул ветер.

Прогноз погоды

Информация о ветре и погоде всегда была жизненно важной для судоходных флотов, армий, рыболовства и сельского хозяйства со времен былых времен.

Раньше не было ни продвинутых методов или приспособлений для прогноза погоды, ни каких-либо сложных средств связи, таких как телевидение, мобильные телефоны и компьютеры, которые могли бы передавать массам своевременную информацию о погоде.

В начале 1900-х люди полагались на непосредственное наблюдение, опыт и народную мудрость, чтобы предсказать погоду и состояние ветра. Обычной практикой было подбрасывать травинку в воздух, чтобы узнать направление ветра.

Из чего состоит флюгер?

Ветровая лопасть состоит из двух частей: указателя и фиксированного кардинального указателя направления, указывающего на север, юг, восток и запад. Указатель имеет такую ​​форму, что масса каждого конца является четной, но каждый конец имеет разные объемы.

Как работает Wind Vane?

Когда ветер ловит толстый конец указателя, он поворачивает его вокруг, и стрелка указывает в направлении, в котором дует ветер. Если стрелка указывает на маркер «Север» на флюгере, это указывает на то, что ветер дует с севера на юг.Флюгер не будет работать, если веса не равны или объем каждой стороны одинаков.

Конструкция стрелок является самой популярной конструкцией для флюгеров благодаря своей точности, простоте и доступной стоимости.

Где это найдено?

В наше время флюгеры находят свое применение в качестве украшения для многих зданий. Вы все еще можете найти дорогие и эстетично сконструированные флюгеры, величественно расположенные на крышах некоторых зданий в Индии, а также за рубежом.

3 Интересные факты о ветряных флюгерах

  1. Большая флюгерная установка, установленная в аэропортах, известна как «тройник ветра». В аэропортах направление ветра также может быть показано с помощью конусообразной сумки, известной как конус ветра, носок ветра, рукав для ветра.
  2. Некоторые из популярных украшений на лопастях ветра включают скачущих лошадей, петухов, рыб, русалок, ангелов и корабли.
  3. Метеорологи используют устройство, известное как аэродинамическое устройство, которое показывает направление ветра и может также измерять скорость ветра.
. Как сделать флюгер за 5 чрезвычайно простых шагов

Испытываете затруднения, пытаясь понять, как работает лопасть ветра? Вот простая статья, в которой вы найдете пошаговые инструкции по созданию лопасти ветра, которая поможет вам разобраться с ее рабочим механизмом.

В метеорологии флюгер или флюгер — это инструмент, который помогает определить направление ветра и помогает в прогнозировании погоды. Это не только один из самых старых, но и один из самых простых инструментов прогнозирования погоды, которые были изобретены.На самом деле, это довольно просто сделать самостоятельно; все, что вам нужно, — это несколько вещей, большинство из которых легко доступны в домашних условиях, например, трубочка для питья, карандаш с прикрепленным к нему ластиком, бумага для карточек, прямой штифт и коробка или бумажный стаканчик.

Пошаговые инструкции по изготовлению лопасти ветра

Хотите написать для нас? Ну, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Лопасть ветра, о которой мы здесь говорим, — это не самое современное оборудование, которое вы видите на метеостанции или на высоких зданиях, а простая домашняя лопасть, которая призвана помочь вам понять основы ветра как стихии природы.

Для начала важно знать, что одна сторона лопасти ветра всегда немного больше, чем другая. Он специально разработан таким образом, чтобы обеспечить его надлежащий контакт с ветром. Когда дует ветер, сторона, которая больше, толкается ветром, который покидает более узкую сторону, то есть указатель или стрелку, указывающую направление, из которого дует ветер.

Шаг 1

Возьмите бумагу для карточек, нарисуйте на ней голову и хвост лопасти ветра и вырежьте эти части ножницами.

Идеальным дизайном была бы форма стрелки с острым носом (для указателя) и широким хвостом. В идеале, разница в размере этих двух частей должна быть минимальной. Это поможет вам удерживать вес даже на каждой стороне, иначе указатель не будет свободно перемещаться по своей оси.

Шаг 2

Возьмите трубочку для питья и сделайте небольшие надрезы с обоих концов (как показано на рисунке ниже.)

Шаг 3

Вставьте головку и хвост своей лопасти в порезы, сделанные в соломе.

Шаг 4

Возьмите прямую булавку, проткните ее через питьевую соломинку в центре и прикрепите соломинку к ластику на карандаше. Прежде чем двигаться вперед, убедитесь, что соломинка вращается плавно.

Шаг 5

Сделайте основу для своей лопасти, используя бумажный стаканчик или коробку. Вам просто нужно пробить отверстие в бумажном стаканчике и положить в него карандаш.

Хотите написать для нас? Ну, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Некоторые лопасти ветра имеют направления, отмеченные на стержне лопасти, что помогает переводчику определить направление, с которого дует ветер. В отсутствие этих указателей направления переводчик должен использовать компас для определения направления.Вы можете взять картонную коробку с маркировкой на север, юг, восток и запад и прикрепить ее к основанию лопасти ветра, или, в качестве альтернативы, проще использовать компас.

Кроме того …

… если вы намереваетесь сделать ветряную лопасть, которую вы разместите на крыше, вам придется выбрать дерево или какой-либо металлический материал, поскольку эти материалы будут противостоять сильным ветрам и суровым погодным условиям. В этом случае вы можете использовать маркер, чтобы нарисовать голову и хвост ветра на материале, который вы используете, и разрезать его пилой.В то время как бумага для карточек будет заменена деревом или металлом, карандаш будет заменен толстым металлическим стержнем. Если этот дизайн будет выполнен, то уровень сложности также увеличится, так как вам придется прибегнуть к сварке или шурупам, чтобы скрепить оборудование.

Высота полюса лопасти ветра будет зависеть от того, где вы собираетесь его починить. Вы можете начать с маркировки области на стержне, где вы бы установили лопасть. В идеале он должен быть на 5 см ниже кончика стержня. Затем вы можете взять шайбу и приварить ее к стержню в точке, обозначенной для крепления лопасти.Шайба предотвратит скольжение вашей лопасти. Следующий шаг — прикрепить кронштейны к задней части лопасти. Если лопасть изготовлена ​​из металла, вы можете сварить эти кронштейны, а если она сделана из дерева, вы можете использовать винты для их крепления.

Необходимо убедиться, что кронштейны достаточно велики, чтобы позволить лопасти ветра свободно вращаться. Вам нужно будет вставить столб в кронштейны и приварить другую шайбу к столбу; на этот раз над лопастью. Убедитесь, что шайба не мешает движению лопасти.Как только ваше устройство будет готово, вы можете починить его на крыше. Вы также можете создавать указатели направления с буквами N, S, E и W и закреплять их под лопаткой. При фиксации лопасти на крыше, вы должны убедиться, что указатели направления направлены в правильных направлениях.

Для получения точных показаний вам необходимо разместить ветряную лопасть на значительной высоте, на открытой местности, где здания, деревья или другие высокие сооружения не мешают потоку ветра. Вы также можете прикрепить анемометр, т.е.индикатор скорости ветра, чтобы получить точные показания.

Флюгер часто используется для изучения погоды. Интерпретация изменений в направлении ветра и сопоставление его с другими элементами погоды может помочь вам делать краткосрочные прогнозы погоды. Если вы намереваетесь установить домашнюю метеостанцию ​​и делать простые прогнозы погоды для своего района, тогда ветряная флюгер, безусловно, является обязательным для вас. Это будет ваш первый шаг к тому, чтобы стать метеорологом-любителем.

Турбодефлектор своими руками: чертёж и этапы работы

Для обеспечения хорошей тяги в дымоходе необходимо установить конструкцию, которая способна усилить скорость вывода продуктов сгорания из дымового канала. Поэтому, если вы являетесь обладателем дома или пристройки с печным отоплением или же вентиляционной шахтой, то вам необходим турбодефлектор. С его помощью можно не только увеличить тягу, но и обеспечить защиту дымохода от проникновения угарного газа, мусора или осадков, а также предотвратить возникновение эффекта обратной тяги. Стоимость подобного устройства достаточно большая. Однако можно сэкономить, сделав турбодефлектор своими руками, используя подручные материалы и инструменты.

Далее мы расскажем, как сделать дефлектор самостоятельно, и как установить ротационные турбины на дымоход.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

  1. Медь
  2. Оцинкованная сталь
  3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

  • Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже из оцинкованной. Его особенностью является цилиндрическая форма.

  • Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

  • Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

  • Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

  • Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

  • Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

  • Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Принцип работы

Классический дефлектор состоит из нескольких деталей:

  1. цилиндр
  2. диффузор
  3. зонт, который защищает дымоход от проникновения мусора и осадков
  4. кольцевые отбои, которые монтируются в нижней части устройства и вокруг него

Устройство устанавливается на дымовой трубе, что позволяет ему создать препятствие воздушному потоку. Таким образом, ветер разбивается на огромное количество мелких воздушных потоков, которые имеют очень низкую интенсивность. Это необходимо для того, чтобы ветряной поток захватил дым, который выходит из дымового канала, что позволяет увеличить тягу. Кроме этого, дефлектор не позволяет ударному газу, выходящему из трубы, попасть обратно.

Как отмечают специалисты, при неправильном расположении дымохода на объекте дефлектор не может работать в полную мощность, поэтому перед установкой обязательно проверьте правильность монтажа канала.

Также, дефлектор может служить вентиляционной турбиной, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать вентиляционный дефлектор своими руками.

Турбодефлектор своими руками

Если вы хотите сэкономить свои средства и изготовить турбо дефлектор самостоятельно, то для начала работы необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.

Необходимые инструменты

  • Лист стали. Он может быть нержавеющим или оцинкованным. Толщина должна составлять от 0, 5 до 1 мм.
  • Ножницы для резки по металлу.
  • Заклепочник.
  • Дрель и сверла по металлу.
  • Несколько листов картона.

Подготовка чертежа

Перед тем, как начать изготовление деталей, необходимо выполнить подробный чертеж будущего дефлектора. Если вы хотите сделать устройство быстро, мы рекомендуем воспользоваться готовыми чертежами из Интернета. При этом обязательно проверьте, чтобы все параметры совпадали с необходимыми и подходили вашему конкретному случаю.

Если же вы хотите сделать чертёж дефлектора самостоятельно, то можете воспользоваться нашими советами и рекомендациями, которые помогут вам сделать это максимально правильно.

В первую очередь необходимо рассчитать характеристики изделия. Для этого вы можете использовать следующую таблицу, отражающую рекомендованные соотношения между основными параметрами турбодефлектора:

Посадочный диаметр Ширина Высота Высота основания
160 270 260 70
200 290 290 70
250 350 345 110
300 400 365 110
315 400 365 110
355 450 385 110
400 495 465 140
500 615 635 225
630 790 700 250

Основой чертежа является внутренний диаметр дымохода. После получения его размера, нужно выбрать высоту дефлектора, а также ширину диффузора.

Если ваши размеры не совпадают с теми, которые указаны в таблице, то вы можете рассчитать их самостоятельно в соответствии с пропорциями:

  • Высота дефлектора должна быть от 1, 6 до 1, 7 внутреннего диаметра вашего дымохода.
  • Ширина диффузора должна составлять от 1, 2 до 1, 3 внутреннего диаметра.
  • Ширина дефлектора должна достигать от 1, 7 да 10 внутреннего диаметра канала.

После этого необходимо выполните на ватмане детальный чертеж будущего дефлектора в соответствии с теми характеристиками, которые вы рассчитали. Чертёж можно сделать вручную при помощи карандаша или в программах Adobe Photoshop или Adobe Illustrator. Размеры всех деталей должны быть в натуральную величину.

Если вы не можете самостоятельно подготовить чертеж, обратитесь к специалистам, которые сделают все замеры и в короткие сроки подготовят необходимый чертеж.

Пример чертежа, который должен получиться:

Инструкция

После того, как вы сделали подробный чертеж, необходимо вырезать каждую деталь из бумаги.

Как только будут готовы все бумажные заготовки, их нужно закрепить на листе нержавеющей или оцинкованной стали. Обведите маркером каждую заготовку. Также для этого можно использовать специальный мел по металлическим покрытиям.

При помощи ножниц для резки по металлу вырезается каждая деталь. Стоит отметить, что на срезах края необходимо подогнуть примерно на 5 мм. Для этого воспользуйтесь пассатижами. После этого при помощи молотка отбейте места загибов. Это необходимо для того, чтобы края будущих деталей стали в два раза тоньше.

Заготовку будущего диффузора сверните в цилиндр. Далее просверлите отверстия для закрепления деталей при помощи болтов или заклепок. Некоторые рекомендуют воспользоваться сваркой-полуавтомат, которая не позволит насквозь прожечь металлические листы.

Сделайте то же самое с внешним цилиндром, а заготовку для колпака сверните конусовидной формы и соедините концы при помощи заклепочника.

Далее необходимо из остатков листов стали вырезать 3-4 линии, ширина которых составляет около 6 см, а длина 20 см. Подогните их с обеих сторон с отступом в 6 см. Просверлите несколько отверстий под болты на расстоянии от края в 5 см. Закрепите их на колпаке. После этого воспользуйтесь заклепками и соедините их сначала с внешним цилиндром, а после – с колпаком.

Установка

Как только ваш диффузор полностью готов, его необходимо установить на дымоход. Это можно сделать двумя методами:

  • Монтаж на сам дымоход.
  • Монтаж на трубу, которая после надевается на дымоходный канал.

Пользователи в интернете отмечают, что второй метод установки турбодефлектора является безопаснее по причине того, что все самые сложные процедуры можно выполнить заранее, а готовую конструкцию быстро установить на крышу.

Поэтому мы расскажем, как выполнить установку именно этим способом:

  1. В первую очередь необходимо подготовить саму трубу. Ее диаметр должен быть несколько больше диаметра дымохода. На одном ее конце нужно отступить примерно 15 см и отметить места для сверления. То же самое нужно сделать на нижней части дефлектора.
  2. После этого просверлите отверстия в обеих деталях и проверьте, совпадают ли они.
  3. Зафиксируйте трубу и дефлектор при помощи болтов.
  4. Далее готовую конструкцию можете надеть на дымоход и прочно закрепить хомутом, чтобы не оставалось зазоров.

Если вы хотите обеспечить дополнительную защиту, можете обработать соединения герметиком, обладающим стойкостью к высоким температурам.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

  • Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
  • Металлические заклепки или болты.
  • Бумага или плотный картон для создания чертежа будущего изделия.
  • Ножницы для резки по металлу.
  • Дрель и сверла по металлу.
  • Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

  • Высота конструкции должна составлять примерно от 1, 7 диаметра.
  • Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
  • Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

Загрузка…

Дефлектор на трубу дымохода — чертежи для самостоятельного изготовления

Дефлектор на дымоход — это простая конструкция в виде конуса, которая прикрывает печную трубу на крыше дома. Такое приспособление создаёт хорошую тягу внутри дымохода, препятствует его загрязнению и защищает от осадков и порывов ветра.

Многие владельцы частных домов не знают, как увеличить эффективность дымохода при помощи конуса или флюгера, а некоторые и вовсе устанавливают эту конструкцию в эстетических целях. В этом материале мы попробуем разобраться, в чём состоит принцип работы дефлектора и какие модели наиболее применимы в быту.

Если вас интересует качественный металлопрокат, то заказать его можно тут. Компания может предложить клиентам широкий ассортимент продукции, которая соответствует высоким нормативам. Стоимость металлопроката здесь остается демократичной.

Устройство дефлектора дымового канала и принцип его действия

Все дефлекторы на дымоход имеют одинаковую конструкцию и состоят из четырёх элементов:

  • цилиндр;
  • диффузор;
  • кольцевые отбои;
  • защитный колпак.

Устройства могут отличаться по дизайну, габаритам и количеству дополнительных элементов, однако все они работают по единому принципу.

Дефлектор монтируется над трубой и при боковом ветре создаёт разряжение в дымоходе. Таким образом, тяга увеличивается и продукты горения выводятся более эффективно.

Так как конструкция не создаёт сопротивления внутреннему потоку воздуха, дым не попадает обратно в помещение и эффективно выводится за пределы здания. Кроме того, устройство защищает канал от грязи и мусора и выглядит эстетично.

Исследования показывают, что установка дефлектора на дымовую трубу повышает эффективность отопительных приборов на 15–20%. Однако эта величина зависит не только от дефлектора, но и от особенностей расположения и диаметра сечения дымохода.

Разновидности дефлекторов для дымоотводов

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

  • ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали.
  • Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра.
  • Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной).
  • Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз.
  • Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубу дымохода. Они работают вне зависимости от направления ветра, однако малоэффективны в штиль. К таким устройствам относятся:

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра.
Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.

Правила самостоятельного изготовления устройства

Простейшее устройство дымового дефлектора на дымоход можно сделать своими руками из мягких листов стали. Для этого потребуются следующие материалы и инструменты:

  • лист оцинковки или нержавеющей стали толщиной 0,5–1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Подготовительная часть включает в себя расчёт параметров устройства и изготовление чертежей-заготовок будущей конструкции. Чтобы сделать расчёт, необходимо измерить внутренний диаметр дымохода (d) и исходя из него высчитать размер деталей по следующим формулам:

  • Высота конструкции = 1,6 – 1,7 d
  • Ширина диффузора = 1,2 – 1,3 d
  • Ширина зонта = 1,7 – 1,9 d

Для более точного расчёта можно использовать специальные таблицы, в которых указаны стандартные диаметры каналов дымохода.

Процесс изготовления

Изготовить самодельный дефлектор можно по следующей схеме:

  • На листе бумаги или картона делается чертёж всех деталей в натуральную величину. Затем заготовки вырезаются и примеряются друг к другу на предмет правильного расположения и соединения.
  • Шаблон прикладывается к листу металла, на нём отмечаются контуры будущих деталей дефлектора. Затем из стали нужно вырезать заготовки при помощи ножниц по металлу.
  • На срезах лист следует загнуть на 5 мм при помощи молотка, таким образом достигается дополнительная прочность деталей.
  • В местах предполагаемого соединения деталей друг с другом, нужно отбить поверхность листа молотком, чтобы сделать его более тонким.
  • Диффузор и внешний цилиндр изготавливаются путём сворачивания листа в кольцо. Чтобы закрепить металл в такой форме, нужно просверлить отверстия для крепежей и зафиксировать конструкцию при помощи болтов и заклёпок. А также можно использовать сварку.
  • Колпак-зонтик фиксируется тем же способом, но сворачивается в форме конуса.
  • Для крепления колпака к диффузору используются скобы из оцинковки. Для их изготовления нужно вырезать из оцинковки 4 полоски длиной до 20 см. Их подгибают с двух сторон, придавая им П-образную форму. Затем заготовки при помощи болтов крепят на нижнюю часть колпака за верхнюю перекладину.
  • При помощи скоб зонтик крепится к диффузору, затем вся конструкция монтируется на трубу.

Установка устройства — этапы монтажа

Установить дефлектор на дымоход своими руками можно двумя способами: непосредственно на отверстие кирпичного канала или при помощи соединительной трубы. Первый вариант монтажа подходит лишь в том случае, если канал изначально был сконструирован под последующую установку зонта. Второй вариант является более универсальным и безопасным, он подходит для всех типов каналов дымоотвода.

Чтобы осуществить монтаж и установку конструкции, потребуется взять резьбовые шпильки и отрезок трубы с диаметром, немного превышающим размеры дымового канала. Установка на трубу производится по следующей схеме:

  • Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
  • Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
  • Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
  • Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

Установить флюгер на дымоход своими руками несколько сложнее, чем монтировать устойчивую конструкцию обычного диффузора. В кладке дымоотвода сверлят отверстия для фиксации нижнего цилиндра флюгера. Его закрепляют при помощи болтов. Очень важно подобрать модель флюгера в точном соответствии с диаметром дымовой трубы. Особенности монтажа состоят и в том, что конструкцию нужно закрепить на вертящейся оси флюгера.

Как сделать флюгер на дымоход своими руками: чертежи и советы мастеров

Изготовление флюгера на дымоход своими руками полностью изменяет внешний вид трубы. Установка такого изделия не только придает крыше своеобразность, но и создает преграду снегу и воде. В качестве материала используются отходы листового металла, из которых вырезаются фигуры. Их по конфигурации существует большое разнообразие. Это бывает кошка, сова, орел, лев или дракон. Все зависит от фантазии исполнителя.

1

Функции изделия

Флюгер на дымоход после установки выполняет ряд функций:

  1. 1. ­ Указывает направление движения ветряных потоков. Находит применение в метеорологии. Даже при небольшом дуновении стрелка мгновенно реагирует поворотом.
  2. 2. ­ Является защитной преградой попадания в дымоход ветра. Этим устраняется риск задымления пространства жилого дома.
  3. 3. ­ Если в устройство встроен пропеллер, то потоком воздуха создается его вибрация. Такое изделия ставится не на крыше, а выносится в сад, на открытую территорию. В процессе вращения идет отпугивание грызунов.
  4. 4. ­ Часто конструкция устанавливается на крыше в декоративных целях.

Внешние условия, такие как осадки или температурные перепады, создают предпосылки для разрушения трубы дымника. Установка флюгера увеличивает срок ее эксплуатации.

2

Строение конструкции

Существует множество оригинальных конструкций флюгерных изделий. Но все они имеют одинаковый принцип действия.

В их состав входят следующие элементы:

  1. 1. Флажок. Он выполняется в виде различных фигур. Под воздействием ветра идет его разворот в сторону направления движения воздушных потоков.
  2. 2. Стрела. Ее присутствие в конструкции необязательно. Со стороны дуновения ветра у нее располагается флажок. Закрепляется стрела на оси.
  3. 3. Противовес. Применяется в том случае, когда веса флажка недостаточно для уравновешивания стрелы.
  4. 4. Ось вращения. Иногда она закрепляется в блоке с двумя подшипниками. Другой вариант установки – вхождение в трубу большего диаметра. В качестве опорной поверхности используется металлический шарик.
  5. 5. Сверху располагается колпак. Его функция состоит в защите дымового отверстия от попадания дождевой воды.

В конструкции, которая называется флюгер Вильде, включается вертикальная пластина. Отклоняясь под воздействием ветра на определенный угол, она показывает его силу.

Флюгер Вильде

Установка на ось румбов с буквенным обозначением облегчает возможность фиксации направления ветра по отношению к сторонам света. Здесь следует учитывать один нюанс. Флажок укажет сторону, в какую движется воздушный поток, а стрелка повернется в направлении, откуда он дует.

Флюгер с указанием сторон света

3

Материалы для изготовления

Основной элемент флюгера – флажок, делается из стали или цветного металла. В качестве последнего материала выступает медь. Допускается изготовление его из дерева. Если под рукой имеются старые диски или пластиковые бутылки, все это тоже идет в ход.

Еще изделие можно получить ковкой стального прутка. К недостатку такого изготовления относится большой вес модели. При установке его на крышу следует хорошо крепить конструкцию. При сильных порывах ветра она может не выдержать и упасть.

Из какого бы материала ни делались флажки, они нуждаются в покраске. Покрытие ведется влагостойким составом, который предохраняет изделия от влияния внешних факторов.

Ось вращения делается только из стали. Применение более мягкого материала недопустимо. В процессе работы начнется его истирание, что приведет к разбалтыванию конструкции с возможным ее заклиниванием.

4

Создание своими руками

Для изготовления изделия своими руками необходимо заранее подготовить материалы и инструменты. Сам флюгер вырезается из металла или дерева. Ось закупается.

Инструмент применяется следующий:

  • электролобзик;
  • набор лобзиков по дереву или металлу;
  • ножницы по металлу;
  • дрель;
  • молоток;
  • паяльник;
  • струбцины;
  • наждачная бумага;
  • плоскогубцы.

4.1

Оригинальный вариант

Чтобы изготовить флюгер, подготавливается чертеж со всеми размерами.

Флюгер вырезается из листа металла или дерева. Для этого используются ножницы по металлу или лобзик.

Затем в соответствии со схемой ведется сборка.

После окончания установки поступление воздуха идет в направлении, которые указывают синие стрелки. Красная – дает информацию о выходе дыма. Данный вариант имеет возможность предотвращать появление обратной тяги.

4.2

Конструкция с дефлектором

Такой вариант тоже изготавливается своими руками. Установка флюгера идет на трубу дымохода.

Дефлектор – это устройство, которое не только увеличивает тягу, но и устраняет попадание мусора в дымоход.

На первом этапе идет изготовление купола, а затем самого флюгера.

Для установки его на крышу подготавливается металлическая труба.

С ее внутренней стороны устанавливаются подшипники.

С боку трубы варятся 2 пластины из металла. Располагаются они так, чтобы не мешать вращению оси.

Варятся 2 металлические планки, на которых размещаются буквы. Они указывают направление сторон света.

Сверху ставится колпачок, чтобы внутрь конструкции не попала влага.

Резьба трубы накрывается крышкой, которая должна хорошо подойти. Сверху устанавливается флажок с противовесом.

Иногда крепление ведется к фронтону.

5

Советы мастеров

Перед началом работ следует воспользоваться советами мастеров:

  1. 1. В качестве материала для изготовления дефлектора может выступать бронза или нержавейка. Их толщина выбирается размером 1 мм.
  2. 2. Следует принимать во внимание, что использование цветного металла обойдется дороже.
  3. 3. Во время изготовления изделия стоит постоянно держать ориентир на чертеж.
  4. 4. Перед установкой подшипников набить корпус смазкой: солидолом или литолом.
  5. 5. Для ориентации сторон света необходимо пользоваться компасом.
  6. 6. После окончания монтажа обязательно провести проверку работоспособности конструкции.

Установленное своими руками изделие должно поддерживаться в рабочем состоянии. Для этого подшипники или расположенный снизу шарик требуют регулярной смазки. Если в любой точке флюгера закрепляется стальная проволока, затем она опускается и углубляется в землю до 1,5 метров, то устройство выполняет еще и роль громоотвода.

Инструкции по установке и сборке флюгера

Итак, вы нашли идеальный дизайн флюгера для себя, и теперь вам просто нужны советы по его размещению и установке? Мы вас прикрыли. Независимо от того, выбрали ли вы традиционный дизайн из чугуна или модный стиль из меди, наши флюгеры специально разработаны для простоты установки. Но, как и при установке любого из наших продуктов, мы рекомендуем проконсультироваться с квалифицированным специалистом. Перед тем, как начать полный процесс установки флюгера, мы советуем убедиться, что все его части очищены от грязи или мусора.Мы также рекомендуем нанести легкую техническую смазку на вал и внутри втулки / трубки вала.

Из-за своего декоративного характера и материалов, из которых изготовлены наши флюгеры, они не всегда подходят для прибрежных территорий или мест, которые подвержены чрезмерно сильным ветрам или погодным условиям. Мы рекомендуем проверять ваш флюгер ежегодно или после любых неблагоприятных погодных или ветровых условий, чтобы обеспечить своевременное и своевременное выполнение необходимого обслуживания.Чтобы правильно ухаживать за флюгером, обратитесь к нашему «Руководству по уходу и обслуживанию флюгера».

Перед установкой вашего флюгера в выбранном вами месте мы рекомендуем проконсультироваться со специалистом, который оценит ваше место установки на предмет пригодности. Наши флюгеры бывают двух размеров — стандартного и большого. Поставляемый кронштейн адаптируется и может быть установлен горизонтально или вертикально, в зависимости от желаемого расположения флюгера. Какой размер лучше всего подойдет для вашей собственности, зависит от нескольких факторов, а также от общего внешнего вида, которого вы хотите добиться.

Если в вашей собственности есть купол или куполообразный пик на вершине крыши, глубокий черный цвет наших чугунных конструкций будет идеально смотреться на фоне открытого неба. В этом случае идеально подойдет флюгер стандартного размера, так как его легко будет увидеть при установке. Если вы устанавливаете свой флюгер на вершину крыши или сбоку здания, сарая или сарая, более вероятно, что флюгер может потеряться на заднем плане, особенно с темной кирпичной кладкой или листвой позади него. В этом случае лучшим вариантом может быть флюгер большого размера или расписанный вручную.Вы также можете подумать о медной лопасти, поскольку она яркая и отражающая, но со временем она окисляется и темнеет, придавая ей более старинный вид. При креплении к двускатной крыше необходимо приобрести крепежный кронштейн с ребрами.

Обратите внимание, что для многих наших более сложных концепций флюгера дизайн имеет абсолютный прецедент над функциональностью, поскольку получение точных показаний в большинстве городских районов может оказаться сложной задачей, независимо от дизайна. С этими железными флюгерами у вас не будет такого же уровня точности или отзывчивости, которого вы могли бы достичь с подобными конструкциями из более легкой листовой стали из-за тяжелой и прочной конструкции.Для оптимальной функциональности флюгер должен быть свободен от живой изгороди, деревьев, зданий или чего-либо, что может мешать или мешать ветру, дующему в постоянном и постоянном направлении. Если точность и оперативность имеют первостепенное значение, мы рекомендуем использовать ветрозащитный носок или другое измерительное устройство вместо чугунной лопасти.

Если вы устанавливаете один из наших традиционных чугунных или расписанных вручную флюгеров, следующая информация должна вам помочь.Для установки наших флюгеров большого и стандартного размера мы рекомендуем использовать сверло диаметром 12 мм. Обратите внимание, что верх флюгера удерживается стопорным винтом. Стопорный винт предназначен для предотвращения отрыва головки, но, что не менее важно, он должен быть достаточно ослаблен, чтобы лопатка могла свободно вращаться.

1.) Чтобы упростить установку, монтажный кронштейн может быть прикреплен вертикально или горизонтально к фронтону. Когда вы будете довольны ориентацией кронштейна, используя спиртовой уровень в качестве ориентира, отметьте крепежные отверстия для кронштейна на месте установки.
2.) Установите деталь B в деталь A (кронштейн) и затяните установочные винты. Перед началом работы убедитесь, что болты подходят для вашего типа стены (например, камня или кирпича). С этого момента некоторым может быть проще собрать флюгер на земле, прежде чем устанавливать его на уже установленный кронштейн, но это полностью зависит от личных предпочтений.
3.) Прикрепите деталь B (стойку) к монтажному кронштейну, а затем больший шаровой фитинг.
4.) Стрелки направления должны зафиксироваться двумя прилагаемыми винтами.Используя компас, совместите стрелку севера в правильном положении, а затем прикрепите наконечник к вершине шеста.
5.) Верх флюгера фиксируется стопорным винтом. Очень важно, чтобы этот винт оставался плотно затянутым, чтобы наконечник оставался на месте при правильном положении, чтобы флюгер мог свободно вращаться на ветру.
6.) Вам также предоставляется резиновая заглушка, которую следует использовать для закрытия неиспользуемой части кронштейна (как показано на схеме ниже).

Чтобы улучшить изменение направления вашего флюгера, можно нанести смазку на компонент стойки, чтобы обеспечить более плавное и быстрое движение.

Наш ассортимент флюгеров из меди можно настроить, используя схему, изображенную ниже. Обратите внимание, что следующая диаграмма относится только к нашим флюгерам , медь, . Для получения дополнительной информации по установке наших стандартных и больших чугунных флюгеров см. Приведенные выше инструкции.

Если у вас есть дополнительные вопросы, свяжитесь с нами по телефону 0800 6888 386 или напишите нам по адресу [email protected] Наша команда будет рада помочь с вашим запросом!

Крепление на крышу EZ Vane Pug Флюгер

Крепление на крышу Флюгер EZ Vane Pug
  1. Home
  2. Крепление на крышу EZ Vane Pug Флюгер

EZ Vane Pug Флюгер, крепление на крыше: дом и кухня. Купить флюгер EZ Vane Pug, крепление на крышу: флюгеры — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Благодаря внимательному и мягкому выражению лица мопса он непременно растопит сердце любого любителя мопса — сделанный из стали 14-го калибра, этот флюгер привнесет нотку красоты в любой дом или сад. Размер примерно: 6 дюймов x 7 1/2 дюймов. Легко устанавливается менее чем за 1 минуту. Сложный дизайн с лазерной резкой с 3 защитными покрытиями, нанесенными для предотвращения ржавчины или выцветания в течение многих лет. Полный набор включает в себя верхнюю часть, вырезанную лазером, и герметизированные ветрозащитные крышки шарикоподшипники для плавного поворота при любом ветре, направление EWNS, указывающее направление ветра и ваш выбор крепления.Полный флюгер включает: дизайн верхней части, ветрозащитные колпачки, направляющую EWNS и одно крепление на выбор. 。О флюгерах EZ EZ изготовлены из стали 14 калибра и имеют годовую гарантию на отделку и пожизненную гарантию на все качество изготовления. Мы используем трехэтапный процесс отделки: сначала мы оцинковываем наши изделия для лучшей адгезии и долговечности, затем запекаем на античном порошковом покрытии с медными прожилками, а затем наносим прозрачное порошковое покрытие для защиты от УФ-лучей. Это обеспечивает прочное покрытие, устойчивое к царапинам.Мы используем герметичные шарикоподшипники в наших ветровиках, чтобы они свободно вращались даже при легком ветерке. Наши дизайнерские верхние части вырезаются лазером как одно целое, что сводит к минимуму сварку и делает их уникальным дополнением к вашему дому. Все наши дизайнерские вершины очень легко взаимозаменяемы. ПРИМЕЧАНИЕ. Размеры, указанные под каждым описанием, являются приблизительной шириной x высотой. Обратите внимание: все рисунки имеют стрелку размером 21 дюйм, но рисунки различаются по высоте и ширине на стрелке. Все измерения производятся в самой широкой и самой высокой части каждого рисунка..Бесплатная доставка! Обработка и доставка заказа занимает от 5 до 14 рабочих дней (доставка большинства товаров занимает 3-5 дней).。。。




Крепление на крышу Флюгер EZ Vane Pug

Крепление на крышу Флюгер EZ Vane Pug, Крепление EZ Vane Pug Флюгер Крыша, Крепление на крышу: Флюгеры — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Покупайте флюгер EZ Vane Pug, Бесплатная доставка и ЛЕГКИЙ возврат Купите наше лучшее брендовые онлайн Рекламные товары Предоставляем лучшие товары для каждого покупателя.Крепление на крышу EZ Vane Pug Флюгер.




Крепление на крышу EZ Vane Pug Флюгер


Авторские права © 2020 Faro Media Srl — P.IVA 03122300126 — [email protected]

Крепление на крышу EZ Vane Pug Флюгер

★★★ Размер: XL Бюст: 108см / 42. 9% -ное чистое серебро обычно слишком мягкое для ювелирных изделий, и его легко согнуть. Рамка из янтарного бамбукового дерева с плоским зерном. ПОДХОДИТ ДЛЯ ЛЮБОЙ ДАМЫ ДЛЯ НОСИТЬ В ЛЮБОМ СЛУЧАЕ, Номер модели позиции: DNDL-1165066272779-Black-XL. Профессиональный образ с нашей золотой и серебристой застежкой для галстука, Black в магазине мужской одежды, Roof Mount EZ Vane Pug Weathervane .Размеры продукта: 3 х 9 х дюймов. мужская пещера и даже в детской комнате. Дизайн и сборка Набор City The Mine легко собрать, следуя красочным пошаговым инструкциям, номер модели: CXC19038tieclipsSFBS000BSQALOP. Купите Jennifer из искусственной кожи сумки с ручкой сверху Разноцветные цветы лилии Tote на одно плечо Сумка через плечо Сумки-мессенджеры для женщин и другие сумки с ручкой сверху на. Экономьте время и деньги, редактируя и распечатывая собственные свадебные канцелярские товары. Лицевая сторона номера LAVENDER переливается крупными крупными блестками синего цвета. Крепление на крышу EZ Vane Pug Флюгер . для полного инвентаря, включая кольца. Этот расписанный вручную набор из соли и перца станет прекрасным декоративным дополнением к любому официальному обеденному столу. Я не специалист по технической поддержке и не знаком с типом компьютера или принтера. Купите переднюю подставку, совместимую с CHEVROLET MALIBU 2013-2015 / MALIBU LIMITED. Комплект из 3 предметов 2016 Air Deflector: Подставки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующие критериям покупки, кнопка паузы позволяет вытащить корзину во время обработки, чтобы добавить приправы или проверить еду, отрезать лезвие у местного слесаря ​​и вперед, Продукт описание Эти чашки для суфле Brheez предназначены не только для суфле. Крепление на крышу EZ Vane Pug Флюгер . Пакет: 1 пара крючков с гвоздями.

Крепление на крышу Флюгер EZ Vane Pug


Крепление на крышу: Флюгеры — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, покупка флюгера EZ Vane Pug, бесплатная доставка и легкий возврат.

(PDF) Проектирование, изготовление и испытания ветряной турбины с вертикальной осью и ветровыми дефлекторами

iv

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ…………………………………………… ………………………………………….. ……… 1

1.1 Знакомство с проектом …………………………… ………………………………………….. ……… 1

1.2 Значение проекта …………………………… ………………………………………….. ………. 1

1.2.1 Энергия ветра ………………………….. ………………………………………………………………. 1

2 ОБЗОР ЛИТЕРАТУРЫ …………… ………………………………………….. ……………………………. 3

2.1 Горизонтально-осевые ветряные турбины (HAWT) …. ………………………………………….. ……………. 3

2.2 Вертикально-осевые ветряные турбины (VAWT) …………………. ………………………………………….. … 4

2.2.1 Ветряная турбина Дарье ………………………………………………………………………. ……. 5

2.2.2 Ветряная турбина Савониуса ……………………………. ………………………………………….. …. 5

2.3 Предыдущие исследования ………………………………… ………………………………………….. …. 6

3 ПОРЯДОК ПРОЕКТА ……………………………….. ………………………………………. 8

3,1 Литературный обзор ………………………………………………. ………………………………………….. 8

3.2 Предложение ……………………………………… ………………………………………….. ……………………. 8

3.3 Анализ расхода и эффективности …………….. ………………………………………….. ……………… 8

3.4 Конструкция ВЭУ ………………….. …………………………………………………………. 8

3.5 Расценки на звонки ………………… ………………………………………….. ………………………………… 9

3.6 Изготовление …… ………………………………………….. ………………………………………….. ………. 9

3.7 Тестирование производительности ……………………………. ………………………………………….. ……………. 10

3.8 Улучшение …………………………………………………. ………………………………………….. .. 10

3.9 Анализ производительности …………………………………… ………………………………………….. …… 10

4 CFD (вычислительная гидродинамика) ……………………………. ……………………………………. 12

4.1 Пакет Fluent для CFD моделирование ………………………………………… ……………………… 12

4.2 Программное обеспечение ANSYS …………………………………. ………………………………………….. ………….. 13

4.3 Порядок работы в ANSYS для создания сетки. ………………………………………… 13

4.4 Порядок работы в Fluent ……………………………………. ………………………………….. 15

4.5 Выбор лучших турбинных лопаток количество ………………………………………………………… 16

4.6 Поиск оптимального угла лопаток турбины ………… ………………………………………….. … 18

5 ПРОЦЕДУРА КОНСТРУКЦИИ И ОПТИМИЗАЦИИ ВЕТРОВЫХ ДЕФЛЕКТОРОВ ….. 27

5.1 Процесс выбора и оптимизации дефлекторов ……………….. …………………………….. 28

6 ИЗГОТОВЛЕНИЕ ВЕТРОВОЙ ТУРБИНЫ ……. ………………………………………….. ……………… 32

6.1 Изготовление лопастей ………………………………………. ………………………………………….. .. 32

6.2 Изготовление вращающейся части …………………………………. …………………………………………. 33

6.3 Изготовление опоры ……………………………………. ……………………………………….. 34

6.4 Сборка вращающейся части и опоры …………………………………………………………………… 34

6.5 Изготовление дефлекторов …… ………………………………………….. ………………………………. 35

Дефлектор прямоугольный на дымоход своими руками рисунки. Как сделать дефлектор вентиляции своими руками

Дефлектор прямоугольный на дымоход своими руками чертежи. Как сделать дефлектор вентиляции своими руками — от чертежа до готового устройства Самодельная перегородка на выхлопную трубу

Для эффективной работы дымохода предусмотрено специальное устройство, которое монтируется на его головке.

Дефлектор дымохода предназначен для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от атмосферных осадков и различных загрязнений.

На рынке представлены дефлекторы разных типов, некоторые из них могут быть изготовлены самостоятельно.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с английского «отражатель») — трубная конструкция, устанавливаемая на оголовье для защиты верхней части дымохода.

Основное назначение дефлектора — усиление и выравнивание тяги отопительного оборудования (топки или котла) для безопасного удаления продуктов сгорания. При отсутствии дефлектора могут проникать воздушные массы, что еще больше затрудняет или противодействует хорошей тяге теплогенератора.

Наличие такого устройства способствует увеличению КПД отопительного оборудования до 20%.

Помимо основного назначения — дымоудаления, устройство выполняет ряд важных функций:

  • Тяговое выравнивание.Хорошая тяга обеспечивает подачу кислорода, что приводит к экономии топливного материала — он быстрее и полностью сгорает в теплогенераторе.
  • Искрогаситель. Образование искр происходит в результате повышения температуры сгорания топлива и тяги в конструкции дымохода, что может вызвать возгорание. Устройство обеспечивает безопасное выгорание искр.
  • Защита от непогоды. Такое устройство обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра.Это способствует эффективной и бесперебойной работе отопительного оборудования даже в непогоду.

Принцип действия дефлектора

Дымоходы устанавливаются в вытяжном канале или на дымоотводной трубе для улучшения внутренней тяги.

Принцип действия устройства следующий:

  • Ветер с воздушными массами опоясывает стенки внешнего цилиндра конструкции, создавая необходимое сопротивление.
  • Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору.Далее воздух соединяется с продуктами горения, которые выбрасываются из дымохода. №
  • Дымоходная масса приводит к увеличению внутренней тяги в конструкции дымохода.
  • Независимо от направления воздушного потока, подобный процесс приводит к улучшению тяги в нагревательном оборудовании.

Верхний цилиндр имеет специальные отверстия для втягивания дыма. Иногда воздушные вихри, создаваемые снизу под колпаком, могут мешать выбросу продуктов сгорания.Это существенный недостаток конструкции. Проблема решается установкой под зонтом насадки в форме перевернутого конуса, которая предназначена для отражения, рассечения и удаления масс из конструкции дымохода.

Разновидности дефлекторов дымохода

Современные дымоходы представлены множеством различных конструкций, наиболее популярными из которых являются:

  • ЦАГИ.
  • Дефлектор Григоровича.
  • Volper.
  • H-образный.
  • Лопатка.
  • Блюдо.
  • Вращающийся.
  • Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным аэрогидродинамическим институтом. Конструктивными элементами устройства являются труба, закрепленная на дымоходе, диффузор, кольцо и зонт.

Основное преимущество ЦАГИ — удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ применяется для защиты систем вентиляции и дымохода.

Такая конструкция эффективно рассекает входящий воздушный поток для быстрого удаления дыма из трубы. В этом случае зонт располагается внутри баллона, поэтому обеспечивает максимальную защиту от негативного воздействия атмосферных осадков.

Существенным недостатком конструкции является сложность изготовления, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно сложно.

Дефлектор Григоровича

Наиболее доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов.Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для крепления.

Дефлектор Вольперта-Григоровича успешно применяется для защиты вытяжки и дымохода. Основным достоинством устройства является простота конструкции, а недостатком — высокое расположение зонта по отношению к диффузору, что приводит к выпуску дыма по бокам.

В целом такое устройство недостаточно увеличивает тягу, но предотвращает попадание атмосферных осадков в трубу.

Круглый Volper

Такое устройство практически идентично дефлектору ЦАГИ, но с той лишь разницей — есть козырек для защиты от атмосферных осадков и загрязнений, расположенный над диффузором.

Н-образное приспособление

Н-образный дефлектор предусматривает использование отрезков труб, поэтому он способен выдерживать экстремальные ветровые нагрузки. Основные элементы конструкции монтируются на букву Н, исключающую попадание атмосферных осадков и загрязнений в трубу за счет горизонтального расположения трубы.

Боковые вертикальные элементы способствуют увеличению внутренней тяги, что приводит к одновременному удалению дыма в разные стороны.

Лопатка

Другой вариант дефлектора дымохода, который представлен соединенными между собой козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под действием воздушных масс, в верхней части конструкции устанавливается специальная. Многие конструкции оснащены маленькой булавкой со стрелкой, определяющей направление ветра.

Перерезая воздушные потоки, козырьки увеличивают тягу в дымоходе. Кроме того, они защищают котел или печь от возможных загрязнений извне.

Существенным недостатком конструкции является хрупкость подшипника, обеспечивающего движение козырьков.

Дисковый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокую тягу. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и атмосферных осадков.

Внизу козырек снабжен заглушкой, направленной в сторону трубы. Попадая в дефлектор, воздушные массы создают узкий и разреженный канал, что позволяет увеличить внутреннюю тягу в два раза.

Поворотный дефлектор

Такое устройство может вращаться за счет воздушных масс в одном направлении, поэтому в безветренную погоду оно абсолютно неподвижно. При сильном обледенении турбоструктура приходит в негодность, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия атмосферных осадков.Если в качестве теплогенератора используется газовый котел, то использование такого дымохода будет рациональным.

Искрогаситель

Существуют модели устройств для безопасного тушения искр. Обычно это конструкции, оснащенные цилиндром и зонтом с мелкой сеткой.

В специальных таблицах содержится информация о размерах светильников для стандартных дымоходов.

таблица размеров

  • Высота дефлектора = 1,6 (1,7) × d.
  • Ширина цоколя = 1.7 (1,8) × г;
  • Ширина диффузора = 1,2 (1,3) × d.

d — внутренний диаметр дымохода.

Важно! Для получения требуемых значений потребуются предварительные измерения внутреннего диаметра трубы дымохода.

Инструкция по монтажу дефлектора

Дефлектор Григоровича — самый простой и востребованный вид защитного устройства. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымохода подходит жестяная или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки понадобится следующий набор рабочего инструмента:

  • Ножницы для резки металла.
  • Молоток.
  • Электродрель и дрель.
  • Сварочный аппарат.
  • Рулетка.
  • Карандаш и фломастер.
  • Картон плотный.
  • Саморезы.
  • Болты и гайки.

В качестве основы для адаптации — лист оцинкованной стали на 0.8 мм и стальные полосы.

Самодельный дефлектор собирается так:

  1. Расчет размеров будущего устройства. Для упрощения можно воспользоваться уже готовой формулой.
  2. На картоне нанесена маркировка каждого конструктивного элемента. Готовые шаблоны вырезаются и соединяются между собой, чтобы проверить соответствие размеров необходимым параметрам.
  3. Шаблоны располагаются на стальных листах и ​​обводятся по контурам фломастером.Заготовки вырезаются ножницами строго по контурам.
  4. Цилиндрический диффузор образован из центральной части. По краям проделываются отверстия под саморезы.
  5. Аналогичным образом создается внешний цилиндр. Колпачок конической формы собирается из двух заготовок.
  6. По краям верхнего конуса проделано 6 надрезов под фиксирующие стойки. Из стальной полосы вырезают стойки длиной 21 см, шириной 5 см. Далее нижний конус фиксируется кромкой к верхнему конусу с помощью стоек.
  7. Готовая заглушка соединяется с диффузором и устанавливается во внешний цилиндр.

Важно! Все детали соединены между собой болтами с гайками или сваркой.

Крепление дефлектора

Чтобы дымоход имел надежную защиту, на него необходимо правильно установить готовый дефлектор.

Для установки устройства на крышу потребуются следующие инструменты и крепеж:

  • Электродрель со сверлами.
  • Набор ключей рожковых.
  • Шпильки с резьбой.
  • Гайки.
  • Хомуты соединительные.
  • Лестница для подъема и передвижения по крыше.

Кроме того, необходимо подготовить небольшой участок трубы большего диаметра, чем диаметр канала.

Важно! При установке дефлектора на дымоход большого диаметра рекомендуется использовать стальные скобы для дополнительной фиксации.

Следуя пошаговой инструкции, любой владелец бани сможет легко собрать и установить самый простой и доступный по цене дефлектор дымохода.Такое устройство не только улучшит внутреннюю тягу, но и защитит канал от загрязнения и негативного воздействия атмосферных осадков.

Для нормальной работы любого теплового агрегата обязательно требуется дымовой канал. Без нормальной тяги ни один котел, камин, печь работать не будет.

Однако очень часто с тягой возникают различные проблемы, особенно при сильном ветре. Для решения большинства этих проблем был изобретен и активно применяется дефлектор дымохода, установленный в верхней части трубы.

Обычный дефлектор дымохода — это устройство, расположенное на конце дымоходной трубы или вентиляционного канала для увеличения тяги (см.). При правильном выборе оптимального размера и типа данного устройства можно повысить КПД теплового агрегата (до 20%). Также следует отметить, что дефлектор на дымоходе служит отличной защитой от дождя, снега, пыли, мусора и попадания птиц в дымоход. Так что на установку дефлектора стоит потратить время, тем более что эту работу легко выполнить самостоятельно.

Совет: установка перегородки особенно эффективна, когда нет возможности сделать дымоход прямым.

Принцип действия дефлектора довольно прост — воздушные потоки ударяются о внешнюю поверхность диффузора, обтекают ее и тем самым создают небольшой вакуум (эффект Бернулли — при увеличении скорости обволакивающего преграду воздуха возникает вакуум ), что увеличивает тягу в дымоходном канале.

Типы дефлекторов

За многие годы создания и проектирования были спроектированы и производятся следующие типы конструкций дефлекторов:

В основном используются дефлекторы ЦАГИ.Это универсальный тип, который подходит для установки на любую трубу — вентиляционную или дымоходную. Сверху дымоходной трубы устанавливается канал, превышающий его по диаметру, этот канал образует обтекаемый ветром диффузор. В результате по бокам появляются зоны повышенного давления, а спереди и сзади — зоны разгрузки, что способствует увеличению тяги. Чтобы мусор не попал в дымоход, сверху на диффузор устанавливается заглушка.

Однако каждый из перечисленных типов отлично справляется с поставленными перед ними задачами.Основные отличия:

  • габариты;
  • восприимчивость к направлению ветра.

Недостаток любого дефлектора в том, что в безветренную погоду это устройство оказывает некоторое сопротивление тяговому усилию.

Для изготовления дефлекторов используются материалы, не подверженные коррозии и способные выдерживать высокие температуры. Чаще всего это оцинкованная или нержавеющая сталь или медь.

Конструкция дефлектора

Все дефлекторы имеют практически одинаковую конструкцию.

Типовой дефлектор дымохода состоит из следующих частей:

  1. Впускная труба.
  2. Диффузор (верхний внешний цилиндр).
  3. Кожухи дефлектора.
  4. Кронштейны для крепления капюшона — зонта.
  5. Шапка зонта конической формы.

Основным материалом для изготовления дефлекторов являются листы оцинкованного железа. В последнее время в продаже появились дефлекторы, где металл покрыт эмалью или защитным слоем из пластика.Для установки на вентиляционные каналы, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

Расчет дефлектора

Перед тем, как сделать дефлектор для дымохода своими руками, нужно его рассчитать и нарисовать чертеж, с установкой всех размеров. Расчет основан на внутреннем диаметре трубы дымохода (d) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

Таблица размеров дефлектора

Если в таблице нет необходимого размера, то можно рассчитать по следующим соотношениям:

  1. Высота дефлектора должна быть: 1.6 — 1,7 дн.
  2. Ширина диффузора: 1,2 — 1,3 д.
  3. Ширина зонта: 1,7 — 19 d .

Где d — внутренний диаметр дымового канала.

Важно: при изготовлении дефлектора своими руками необходимо всегда придерживаться этих пропорций. Если вы сделаете устройство, которое не соответствует этим отношениям, дефлектор не будет работать должным образом.

После того, как чертежи готовы, можно приступать к подготовке необходимых инструментов и материалов

Для того, чтобы самому сделать дефлектор на дымоходную трубу, понадобятся следующие инструменты и материалы :

  • рулетка;
  • ножницы по металлу;
  • сварочный аппарат;
  • болгарский;
  • электродрель;
  • набор ключей рожковых;
  • листов оцинкованного железа;
  • болтов с гайками;
  • зажим;
  • металлическая полоса.

Производство дефлекторов

После расчетов приступаем к изготовлению всех узлов дефлектора:

  1. Карандашом нарисуйте соответствующие детали дефлектора: внешний цилиндр, диффузор и крышку. Рисуем строго по размеру.
    Совет: можно сделать выкройки из картона в натуральную величину и просто обвести ими по контуру на металле.
  2. Ножницами по металлу вырезаем все детали — нижний цилиндр, диффузор и капюшон, зонт, обратный конус.
  3. Все детали должны быть соединены с помощью сварки, заклепок или небольших болтов.
  4. Вырежьте из металлической полосы скобы, чтобы закрепить колпачок.
    Совет: для экономии материала стальную полосу можно разрезать вдоль на тонкие полоски.
  5. Кронштейны для крепления заглушки крепятся к внешней поверхности конического диффузора.
  6. Обратный конус прикреплен к крышке зонта.

После того, как все основные детали изготовлены, можно переходить к сборке дефлектора прямо в дымоходе.

Установка дефлектора

Рассмотрим вариант, когда дефлекторы для дымохода устанавливаются на металлический дымоход с внутренним диаметром 120 мм .

Монтажные работы будут проходить в следующем порядке:

  1. Нижний цилиндр устанавливается на дымоходе и фиксируется в фиксированном положении с помощью болтового соединения.
  2. Диффузор (верхний цилиндр) прикреплен к нижнему цилиндру с помощью зажима.
  3. К скобам крепится обратный конусный колпак.

Совет: Обязательно поместите возвратный конус под капот. Это позволяет дефлектору эффективно работать даже при слабом ветре.

Важно: если дымоход имеет большой диаметр, то для надежного крепления на дымоходе необходимо использовать дополнительные удлинители из стальной проволоки.

Дымоходы и вентиляционные каналы играют очень большую роль (см.). Именно такие устройства, как дефлекторы для дымохода, делают работу этих каналов стабильной и снимают проблему отсутствия или слабой тяги.

Для нормальной работы любого типа топки или котла необходима хорошая тяга. Чтобы с ним не было проблем, специалисты советуют установить на трубу дымохода дефлектор. Это удобное и простое решение поможет избавиться от различных неприятностей, связанных с попаданием мусора и плохими погодными условиями. Такое устройство всегда способствует беспрепятственному удалению продуктов сгорания.

Поставить дефлектор во избежание неприятных последствий

Назначение дефлектора

В переводе с английского дефлектор — это рефлектор.Он представляет собой трубную конструкцию, установленную на головке, которая защищает верхнюю часть дымохода. Устройство предназначено для выравнивания и усиления тяги отопительного оборудования — газового котла или топки для дачи. Он служит безопасным способом удаления продуктов сгорания.

Если на дымоходную трубу не установить дефлектор, в нее будут проникать воздушные массы. В дальнейшем это приводит к противодействию и затруднению нормальной тяги теплового устройства. При установке такого устройства КПД котла или печи увеличивается на 20%. В дополнение к своей основной функции он обеспечивает:

  1. Выравнивание тяги, что приводит к улучшению доступа кислорода и экономии топлива.
  2. Искрогаситель. При повышении температуры сгорания топлива и тяги в дымоходе образуются искры, которые очень часто служат причиной возгорания, а дефлектор на дымоходе обеспечивает безопасность.
  3. Надежная защита от воздействия атмосферных осадков в виде сильного ветра, снега, дождя, града, так как установленная конструкция обеспечит бесперебойную работу котла или печи в различных погодных условиях.

Из этого видео вы узнаете о преимуществах дефлектора:

Это простое устройство часто устанавливается для улучшения тяги и защиты топки или газового котла от мусора и атмосферных агентов. Подобные конструкции обычно покупают в специализированных магазинах и прикрепляют к краю дымохода.

Отражатель

Усилитель тяги используется в большинстве домов. Владельцы частных построек прекрасно знают, для чего нужен дефлектор дымохода и какие функции он выполняет.В зависимости от варианта конструкции он может состоять из нескольких частей. Основные детали в устройстве:

  • цилиндр нижний;
  • кап;
  • верхнее стекло.

Непосредственно с дымоходом соприкасается нижний цилиндр или входной патрубок. Его почти всегда изготавливают из листового металла. Возможны и другие варианты материала — асбестоцемент или керамика.


Устройство состоит из 3-х элементов

Верхнее стекло в нижней части конструкции расширяется; Для крепления к баллону используются специальные стойки.В верхней и нижней частях сделаны круглые отверстия для изменения направления ветра. Часть диффузора вверху может иметь несколько названий — зонт, колпак. Также отличается по форме и бывает:

  • плоский;
  • полукруглый;
  • фронтон с выщипанной поверхностью;
  • с крышкой.

Принцип действия

Независимо от размера, количества деталей и формы отражателей, все отражатели работают по одному принципу.Аэродинамическое устройство установлено в верхней части дымовой трубы. Таким образом, препятствие для воздушного потока. Когда он ударяется о стенку цилиндра, ветер теряет силу направления, распадаясь на множество более мелких и более слабых воздушных потоков.

Остальные струи, поднимаясь по корпусу, частично улавливают дым, выходящий из трубы. Увеличивается тяга в дымоходе. Так как закручивания нет, окись углерода и дым не могут попасть обратно в дымоход и полностью выбрасываются наружу.

Дефлекторы помимо своего основного назначения часто выполняют декоративную роль.Однако сам по себе рефлектор ничего не даст, если его неправильно установить. На его эффективность влияет правильно подобранное сечение соединительной трубы, установленный на достаточной высоте дымоход и расположение трубы на крыше.

Основные типы

Специализированные магазины предлагают множество вариантов оформления. Какой дефлектор лучше подобрать для дымохода, будет зависеть от типа котла. Очень часто простые модели изготавливаются своими руками в целях экономии. К наиболее популярным отражателям относятся следующие приборы:

  1. Самым популярным прибором считается ЦАГИ. Имеет цилиндрическую форму. Такой отражатель изготавливают из нержавеющей стали или оцинковывают. По типу присоединения — ниппельное и фланцевое. Основное достоинство — удобное расположение вывода воздушных масс через вентиляционные каналы, что улучшает тягу. Благодаря такой конструкции дым быстро выходит из дымохода. Среди недостатков — сложность изготовления.
  2. Round Volper очень похож на ЦАГИ, но имеет отличия в верхней части. Там установлен защитный козырек от различных загрязнений и атмосферных осадков. Наиболее актуальны модели для ванн из нержавеющей стали, оцинкованной стали и меди.
  3. Отражатель Григоровича — самый доступный вариант, поэтому часто его изготавливают своими руками. Простая конструкция состоит из верхнего и нижнего цилиндров, конуса, патрубков и скоб для крепления. Простота устройства — его главное достоинство, а минусом считается высокое расположение зонта, что способствует боковому выдуванию дыма.
  4. Отражатель H-образной формы подходит для установки с отрезками труб, что позволяет выдерживать максимальные ветровые нагрузки. Основные части устройства смонтированы в форме буквы N. Эта особенность предотвращает попадание загрязнений и осадков в трубу за счет горизонтального расположения трубы. Вертикально расположенные боковые элементы улучшают внутреннюю тягу, в результате чего дым выходит одновременно в разные стороны.
  5. Флюгер — это устройство с вращающимся телом, закрепленным в верхней части дымохода.Изготавливается из нержавеющей или углеродистой стали. Козырьки, рассекающие воздушные потоки ветра, предназначены для улучшения тяги в дымоходе. Они также защищают котлы и печи от загрязнений извне. Обратной стороной устройства является хрупкость подшипников, способствующих перемещению козырьков.
  6. Тарельчатый отражатель тоже можно отнести к самым простым и доступным по цене дефлекторам. Он хорошо защищает дымоходную систему и обеспечивает сильную тягу.Чтобы в трубу не попадали загрязнения и осадки, устройство оснащено специальным козырьком. В его нижней части находится заглушка, обращенная к трубе. Внутренняя тяга увеличивается вдвое за счет узкого и разреженного канала, куда падают воздушные массы.

Некоторые модели можно изготавливать самостоятельно. Для этого необходимо иметь рабочие чертежи с указанными размерами. Нужные значения можно получить после замера внутреннего диаметра дымохода.Если есть неточности в параметрах, то возникнут трудности в установке устройства и в процессе его дальнейшей эксплуатации.

Монтаж изделий осуществляется двумя способами — на участок трубы или на дымоход. Первый вариант наиболее удобен, так как предварительные работы можно вести внизу, а не на крыше, что безопаснее. Заводские изделия чаще всего комплектуются нижним соплом, что облегчает задачу. Его просто надевают на трубу и фиксируют металлическими хомутами.

Надежный дефлектор создаст хорошее сцепление с дорогой и поможет в работе. отопительное оборудование более эффективное. Он обеспечит безопасность и комфортные условия проживания всех жителей дома в холодное время года при любых погодных условиях.

Как сделать дефлектор на дымоход самостоятельно

Процесс разработки и сборки дефлектора на дымоход состоит из четырех этапов: черчение, создание заготовок, сборка, установка конструкции и крепление ее непосредственно к дымоходу.

Необходимые инструменты

Вам обязательно понадобятся:

  • лист плотной бумаги для черчения и верстки;
  • маркер для разметки;
  • заклепочник для соединения элементов конструкции;
  • ножницы по металлу для резки деталей;
  • сверло;
  • молоток.

Выбор основного материала зависит от конструкции и типа устройства. При создании статических перегородок на круглой трубе дымохода в домашних условиях лучше всего брать листовой металл своими руками.Чаще всего применяется оцинковка, она доступна по цене и долговечна.


Не забудьте про правильный инструмент, перед установкой дефлектора

Разработка чертежа дефлектора ЦАГИ модели

Есть алгоритм, как сделать дефлектор на трубу дымохода своими руками. Первый шаг рекомендуется делать на бумаге. Для начала нужно рассчитать диаметр патрубка и верхней крышки конструкции, а также рассчитать высоту отражателя.

Для этого используются специальные формулы:

  • диаметр верхней части дефлектора — 1,25d;
  • диаметр наружного кольца — 2d;
  • высота конструкции — 2д + д / 2;
  • высота кольца — 1,2d;
  • диаметр крышки — 1,7d;
  • расстояние от основания до края наружного кожуха d / 2.

Где d — диаметр дымохода.

Облегчить задачу поможет таблица, содержащая готовые расчеты типоразмеров металлических труб.

Диаметр
трубы
, см
Диаметр
внешний
кожух, см
Высота
внешний
кожух, см
Диаметр
выходной
отв.
диффузор, см
Диаметр
колпак, см
Высота
установка
внешний
кожух, см
100 20,0 12,0 12,5 17,0… 19,0 5,0
125 25.0 15,0 15,7 21,2… 23,8 6,3
160 32,0 19,2 20,0 27,2… 30,4 8,0
20,0 40,0 24,0 25,0 34,0… 38,0 10,0
25,0 50,0 30,0 31,3 42,5… 47,5 12,5
31.5 63,0 37,8 39,4 53,6–59,9 15,8

Если дымоход имеет нестандартную ширину, то все расчеты придется производить самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Дальнейшая простота сборки конструкции будет зависеть от правильности и аккуратности бумажных выкроек.Требуется подготовить чертежи основных деталей: диффузора, воздухозаборника, кольца и зонта.

Когда выкройки готовы, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сами без проблем соорудите дефлектор на дымоход печи, пропускать этот этап не стоит, так как он поможет выявить возможные ошибки и упущения, а также исправить расчеты или чертеж. Только после создания правильного макета бумаги, подтверждающего, что схема дефлектора оказалась точной, можно переходить к следующему этапу.

Пошаговая инструкция по созданию металлических заготовок и сборке конструкции

Есть рабочий порядок действий, который необходимо соблюдать, иначе у вас не получится самостоятельно соединить отдельные части дефлектора для дымохода своими руками .

Порядок действий следующий:

  1. Используя бумажные заготовки, перенесите шаблон на металлическую поверхность, из которой вы планируете сделать отражатель. Тщательно обведите контуры бумажных деталей. Для этого можно использовать перманентный маркер, специальный мел и даже простой карандаш.
  2. Ножницами по металлу вырежьте заготовки необходимых деталей конструкции.
  3. По всему контуру на срезах металл нужно загнуть на 5 мм и осторожно пройтись молотком.
  4. Раскатайте заготовку в форме цилиндра, просверлите отверстия под крепеж, чтобы конструкцию можно было соединить заклепками. Допускается сварка, но не дуговая. Необходимо соблюдать осторожность, чтобы не обжечься металл. Расстояние между основными точками застежек выбирайте от 2 до 6 см, оно варьируется в зависимости от размеров готовой конструкции.Аналогичным образом складывается и крепится внешний цилиндр.
  5. Загнув и соединив края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
  6. Крепеж необходимо вырезать из оцинкованного листа — 3-4 полосы: шириной 6 см, длиной — до 20 см. Согните с двух сторон по всему периметру и пройдитесь по ним молотком. С внутренней стороны зонта нужно просверлить монтажные отверстия, отступив от края на 5 см. Достаточно будет 3 баллов.После этого закрепите на колпачке металлические полосы заклепками. Затем их нужно согнуть под углом 90 градусов.
  7. Присоедините диффузор и конус заклепками к впускной трубе.
    Изготовив дефлектор для круглой трубы своими руками, можно приступать к его установке.

Аналогичным способом можно создать дефлектор дымохода Вольпер. Его конструкция очень похожа на модель ЦАГИ, но есть некоторые отличия в верхней части. Также они изготавливаются из нержавеющей стали, оцинкованной стали или меди.

Изготовление дефлектора флюгера

Флюгер дефлектора позволяет минимизировать высоту дымохода, так как способствует увеличению тяги воздуха. Его можно поворачивать, чтобы он постоянно находился в нужном положении по отношению к направлению ветра. Работа здесь немного сложнее, но вы можете сделать это самостоятельно.

Для начала также необходимо провести расчеты и подготовить чертеж, по которому выполнять шаблоны для металлических деталей.

Порядок действий:

  1. Возьмите бумажные выкройки и нарисуйте контур частей флюгера на листе металла.
  2. Ножницами вырежьте все элементы отражателя.
  3. Соберите корпус отражателя, предварительно просверлив отверстия для сборки конструкции с помощью заклепок. Подготовьте отдельно металлические скобы, которые затем можно использовать для крепления деталей к валу.
  4. Сделайте стержень или шпильку достаточной длины, ее должно хватить для установки подшипников и крепления корпуса.Используйте штамп, чтобы заправить его.
  5. Закрепите 2 подшипника на металлической шпильке. Расстояние должно быть таким, чтобы гарантированно обеспечивать упор на поворот конструкции. Сначала затяните гайку, затем наденьте на ось подготовленный подшипник, и только потом надежно закрепите крепление второй гайкой.
  6. Отрежьте кусок трубы достаточной длины и проделайте в нем отверстия в местах расположения подшипников. С помощью метчика обрежьте резьбу, чтобы подшипники можно было прикрутить к трубе. Просверлите дополнительные отверстия для установки опор.
  7. Отрежьте стальную полосу, из которой сделают кольцо, оно будет использоваться для крепления дефлектора к дымоходу.
  8. С помощью специальных крепежных лент установить и закрепить конструкцию на дымоходе.

Устройство верхней части дымоходов и вентиляционных каналов должно обеспечивать защиту канала от попадания мусора и препятствовать подавлению тяги из-за сильного воздействия ветра. Самый простой вариант — это колпак конусообразной формы, закрывающий устье дымохода.Однако это не всегда спасает от негативного воздействия ветра. Для решения этой проблемы в дымоход устанавливается дефлектор.

Что нужно для

Главное при расчете параметров дымохода — создать достаточную тягу, способную выводить продукты горения из камеры сгорания твердотопливной печи за счет значительного перепада давления. Для этого подбирается необходимый диаметр канала, материал, форма сечения и высота трубы.

Сильный ветер может задуть воздух в устье канала, тем самым затрудняя выход выхлопных газов. Крайний случай — эффект подавления тяги, когда выхлоп котла не может преодолеть сопротивление и уходит обратно в помещение, что в принципе недопустимо.

Недостаточно закрыть устье дымохода от внешних потоков воздуха, но оптимальных конструкций для этого нет. Лучше использовать силу самого ветра, чтобы избежать негативных последствий и еще больше увеличить тягу, с чем и справляется дефлектор.

Принцип действия и устройство

В основе работы лежит закон Бернулли, справедливый как для жидкостей, так и для газов. Когда газы движутся в канале с уменьшающимся поперечным сечением, их скорость увеличивается, а давление, оказываемое на границы канала, уменьшается, и возникает вакуум. Если есть связь между окружающим пространством и зоной разрежения, то быстрый поток уносит вещество извне.

Дефлектор — это устройство, обеспечивающее поток или проход воздуха через сужающийся канал, в котором зона разрежения появляется непосредственно возле устья дымохода.В области выходящего газа выходящие из дымохода газы начинают абсорбироваться. В результате ветер, который мог вызвать подавление тяги, наоборот, начинает ее усиливать.

Вы можете добиться увеличения тяги на 20% даже с помощью самого простого по конструкции дефлектора. Для печей и котлов на твердом топливе это означает лучшее выгорание угля, дров или брикетов, лучшую теплопередачу и, как следствие, повышенную эффективность установки. Устранены проблемы, связанные с затуханием пламени или возвратом выхлопных газов в помещение.

Устройство дополнительно предотвращает попадание мусора, снега и дождя в канал. Отчасти это связано с наличием кожуха дефлектора, отчасти с тем, что поддерживаемая тяга предотвращает засорение.

Просмотры

Дизайн никак не регламентирован. Любая конструкция, не вызывающая дополнительного сопротивления и создающая разрежение в устье дымохода, увеличивает тягу, оправдывает его эксплуатацию. Распространение благодаря практичности и надежности получили несколько типов дефлекторов:

  • Дефлектор ЦАГИ
  • Дефлектор дисковый, Astato
  • Круглый Volper
  • Дефлектор Григоровича
  • Дефлектор Н-образный

Каждый из перечисленных типов отлично справляется со своей задачей.Отличия заключаются в размерах и подверженности ветру разного направления. Недостаток практически всех типов — при отсутствии ветра сами сопротивляются лобовому сопротивлению.

Аналогично работают и несколько других устройств: турбовинтовая головка (поворотный дефлектор) и флюгер с экраном.

Дефлектор изготовлен из оцинкованной стали, меди и нержавеющей стали. Главное требование — это высокая устойчивость к коррозии, ведь устройство будет установлено в дымоходе, где будет крайне сложно провести ремонтные работы, особенно при работе отопительного котла или топки.

Для вентиляционных каналов, в которых исключены высокие температуры, можно использовать полимерные материалы или полимерные покрытия для металлических конструкций.

Дефлектор ЦАГИ

Самый распространенный вариант дефлектора. Над устьем дымохода закрепляют короткий канал большего диаметра, который будет образовывать диффузор. Ветер обтекает его со всех сторон. По бокам есть зоны повышенного давления. В передней части и в задней части в нижней и верхней части возникает разрежение, которое способствует увеличению тяги.

На верхнем крае диффузора имеются завихрения, которые могут мешать выходу газов. Кроме того, отсутствует защита устья дымохода от попадания мусора и атмосферных осадков. В качестве раствора над ротовой полостью закрепляется защитный колпачок конической формы.

Пластина

Простой в использовании дефлектор, обеспечивающий желаемый эффект наиболее наглядным образом. Две основные части устройства — это козырек для дымохода, нижняя часть, которая закрывается обращенным к дымоходу конусом, и кольцо, из которого формируется усеченный конус, которое надевается непосредственно на край дымохода.

Результат — простой и эффективный дизайн. Независимо от того, с какой стороны света дует ветер, он достигает точки над устьем, где конусы образуют сужающийся канал, который вызывает выпуск и откачку газов из дымохода.

Вольпер круглый

Конструкция принципиально идентична дефлектору ЦАГИ, только крышка для защиты от мусора и осадков расположена над диффузором. Крышка имеет форму конуса, что дополнительно создает вакуум в верхней части.

Дефлектор Григоровича

Является дальнейшим развитием ЦАГИ и лучше подходит для установки в местах с преобладанием восходящих потоков воздуха. Кроме того, он обеспечивает оптимальную работу даже при отсутствии ветра, не создавая ощутимого сопротивления. Внизу дефлектор представляет собой высокий усеченный конус с удлинением внизу. Он начинается в устье дымохода с перекрытием до трети его высоты.

Газы из самой трубы попадают в сужающийся канал диффузора и тем самым создают разрежение.Восходящие потоки наружного воздуха еще больше усиливают эффект, увеличивая тягу.


Н-образная

Нетривиальная конструкция, зарекомендовавшая себя при работе на промышленных объектах и ​​мощных котельных. В устье дымохода закрепляется поперечная труба одинакового диаметра. Для сопряжения в центре сопла имеется вставка, обеспечивающая плотное соединение.

Еще два сегмента закреплены по краям поперечной горизонтальной трубы, образуя в результате структуру в форме буквы «Н».Больше нет необходимости использовать защитные колпачки, ведь устье дымохода надежно закрывается горизонтальным элементом, а боковые трубы сквозные и не мешают прохождению атмосферных осадков.

Такая конструкция при любом направлении ветра обеспечивает равномерный поток воздуха непосредственно возле устья или по боковым каналам, что уже создает дополнительную тягу.

Установка

Предполагается, что установка дефлектора будет в дымовых трубах печей и котлов, работающих на твердом топливе, в некоторых случаях также на жидком.Однако его нельзя устанавливать на газовые котлы. Это связано с непостоянством создаваемой тяги, ведь она напрямую зависит от силы ветра. Если тяга будет слишком большой, огонь на выходе из форсунок в камере сгорания может погаснуть. Все это указано в нормативных документах СНиП 2.04.05-91, СП 7.13130.2009.

Для эффективной работы дефлектор следует устанавливать только в том случае, если устье дымохода расположено над конструктивными элементами кровли.Для скатных крыш допускается более низкое расположение. Так что на расстоянии 1,5-3 метра от конька возможна установка вровень с ним. При расположении дальше трех метров угол между плоскостью конька и условной линией между коньком и устьем дымохода не должен превышать 10 градусов. Для плоских крыш достаточно выйти за рамки основных ограждающих конструкций.

Дефлектор можно сделать самому. Проще всего сделать версию ЦАГИ или Вольпера. Расчет размеров каждого из элементов ведется, исходя из внутреннего диаметра дымохода.Если обозначить d, то получается:

  • диаметр диффузора 1,2-1,3d;
  • высота дефлектора 1.6-1.7d;
  • ширина защитного колпака 1,7-1,9d;

Высота диффузора принимается равной половине высоты всего дефлектора. В его нижней части устанавливается хомут, который будет крепиться на устье дымохода. К нему крепится диффузор с помощью 4-6 полос из оцинкованной стали. К последнему прикрепляется защитный колпачок с помощью тех же полосок.Зазор между диффузором и колпачком составляет 0,2-0,3d.

Для повышения эффективности можно соорудить сопло с наружным отверстием на устье дымохода, а лучше на монтажном кольце дефлектора. Высота сопла может составлять 0,1-0,2d, наружный диаметр должен увеличиваться примерно на столько же (1,1-1,2d)

Это самая простая для приобретения конструкция. Все элементы легко вырезаются из листовой стали с небольшим количеством обрезков.

Чтобы не ошибиться с разметкой, лучше сначала вырезать форму заготовок из картона, а затем перенести их на металлический лист по контуру.

Все элементы дефлектора соединяются складыванием, клепкой или сваркой. После этого готовую конструкцию можно закрепить на устье дымохода и проверить в работе. Чтобы быть уверенным в надежной и эффективной работе дефлектора, лучше приобретать готовую конструкцию с идеально рассчитанными параметрами и размерами.

Установка перегородки на поверхность дымохода увеличивает его тягу, а также украшает и улучшает презентабельный вид всего здания.Существуют различные виды дефлекторов, которые отличаются технологическими моментами их установки. Об особенностях дефлекторов на дымоход и правилах их установки мы расскажем ниже.

Особенности и характеристика дефлектора тяги дымохода

Дефлектор — это устройство, обладающее аэродинамическим эффектом, которое устанавливается поверх вентиляционного канала, в данном случае дымохода. Его основная функция — улучшение тяги в каналах. Это достигается с помощью физически доказанного закона, который гласит, что статическая тяга в данном сечении напрямую зависит от скорости воздушных потоков, движущихся в измененном поперечном канале.

С помощью дефлектора улучшается тяга и увеличивается эффективность вентиляционной и дымоходной систем.

Действие дефлектора, установленного на дымоходе, основано на том, что ветер, попадая на препятствие, прежде чем перейти к дымоходу, находится на участке, где присутствует пониженное давление, способствуя улучшению его тяги.

С помощью научных исследований доказано, что установка дефлектора на дымоход повышает его КПД не менее чем на 15%.Кроме того, дефлектор предотвращает загрязнение внутренней части дымохода снегом, влагой, мусором и т. Д.

Дефлектор не зависит от погоды в окружающей среде или ветра. Он способен улучшить тягу в любых условиях.

Дефлектор дымохода позволяет потокам воздуха попадать в него снаружи, затем они обтекают поверхность всего устройства, воздух в этом случае становится разреженным. Благодаря этому значительно улучшается тяга.

Принцип работы и устройство дефлектора дымохода

Дымоходные системы присутствуют практически в каждом доме, так как они являются одной из важнейших частей любой тепловой установки.

Для обеспечения эффективной работы тепловых конструкций следует позаботиться о правильной организации притока свежего воздуха и дыма.

При работе теплогенераторов без наддува именно дымоход отвечает за стабильность выхода продуктов сгорания. Чтобы уменьшить ветровое воздействие на дымоход, используются дефлекторы.

Установка этого устройства уместна, если дым не выводится из помещения должным образом.Для появления этого неприятного явления существует несколько факторов:

  • наличие порывистого усиленного ветра, который входит в трубу и снижает тягу, кроме того, предотвращает полное удаление продуктов сгорания;
  • неправильное расположение дымохода или слишком низкая его высота;
  • неправильный диаметр трубы дымохода.

Ветрозащитное устройство — дефлектор, помогает отводить газы из дымовых каналов с помощью ветра.Дефлектор самостоятельно изменяет ветровой поток в нужном для этого направлении. Таким образом, с помощью ветра получается не уменьшить, а увеличить тягу.

Возможна установка дефлектора на канал, как индивидуального, так и коллективного использования. Кроме того, сфера их использования распространяется на:

  • системы вентиляции;
  • газовых установок;
  • стволов мусоропроводов.

В конструкцию дефлектора на дымоходе входят:

  • нижняя часть цилиндрической формы, для изготовления которой используются трубы из металла, асбеста или керамики;
  • диффузор — цилиндр верхний, диаметр больше нижнего, для его фиксации используют три-четыре стойки;
  • зонт конической формы.

На верхней части нижней части цилиндра и диффузора имеются кольцевые отскоки, с помощью которых отклоняется ветер. Конструкция дефлектора призвана обеспечить бесперебойный выход продуктов сгорания из дымохода и улучшить тягу.

Для изготовления диффузора и зонта дефлектора используется оцинкованная сталь.

Принцип работы дефлектора следующий:

  • при верхнем воздействии ветра на поверхность, газы засасываются нижним кольцевым участком;
  • если ветер начинает действовать из нижней части, то газы удаляются через верхнее отверстие;
  • , если влияние ветра имеет горизонтальное направление, то тяга улучшается сразу через два кольца.

Самая неэффективная работа дефлектора наблюдается при верхнем воздействии ветра на дымоход. В этом случае ветер отражается зонтом. Этим недостатком обладают все типы дефлекторов. Чтобы ее устранить, в процессе изготовления зонта его следует делать в виде не одной, а двух конических частей, соединение которых происходит той частью, где находится основание. Таким образом, с помощью нижнего конуса отражаются потоки воздуха и дыма.

Дефлектор дымохода — разновидности

По конструктивным особенностям и форме дефлекторы делятся на:

  • устройств с плоским верхом;
  • перегородок, в которых открывается крышка;
  • с наличием двух откосов на поверхности трубы, то есть с заглушкой клещевого типа;
  • с наличием полукруглого лука.

В экстерьере дома, построенного в современном стиле, используется вариант дефлектора с плоским верхом, выполненный из медного состава.

Кроме того, довольно популярен вариант шапки с полукруглым верхом.

Дефлектор, на котором имеется двускатная крышка, обеспечивает надежную защиту дымохода от пыли и атмосферных осадков.

При изготовлении дефлектора используется оцинкованная сталь. Хотя есть покупные варианты дефлекторов, в которых металл покрыт пластиком или эмалью.

Дефлекторов конструкции огромное количество:

1.Использование дефлектора Цага позволяет увеличить тягу в вентиляционном и дымовом канале. Этот дефлектор отличается наличием цилиндра, они бывают круглого и прямоугольного сечения. Чтобы дефлектор работал бесперебойно, его устанавливают на расстоянии 100-159 см над крышей.

Основными компонентами дефлектора данного типа являются наличие:

  • патрубок впускной;
  • диффузор;
  • скоб;
  • кузовных деталей;
  • зонт.

2. Дефлектор «Smoke Tooth» отличается индивидуальными особенностями монтажа, которые требуют его установки с помощью дверцы дымосборника. Один конец заводят за стенку, а второй поднимают и устанавливают на дымоход. Для облегчения установки следует позаботиться о снятии пластин футерозы, расположенных на задней и боковых стенках. Кроме того, на этом дефлекторе расположены две ручки, которые получили название «холодная рука», именно с их помощью регулируется и контролируется плита.

3. Особой популярностью пользуется использование дефлектора Григоровича, который отлично справляется с улучшением тяги как в дымоходах, так и в вентиляционных отверстиях. Этот дефлектор имеет простую конструкцию, поэтому его вполне можно сделать своими руками. Этот дефлектор включает в себя нижний цилиндр, в который входят два патрубка, верхний цилиндр, коническая часть и крепеж — два кронштейна.

Для изготовления дефлектора этого типа лучше использовать жесть, оцинкованную сталь или специальную сталь, предназначенную для строительства котлов.При отсутствии возможности закупить эти материалы, их заменяют более дешевыми альтернативами, только срок эксплуатации дефлектора в этом случае значительно сокращается.

Кроме этих вариантов, дефлекторы для дымохода бывают сферическими, звездчатыми, открытыми, круглыми. По назначению дефлекторы делятся на устройства:

  • для стандартных дымоходов;
  • дефлектор газовой трубы;
  • для систем вентиляции;
  • для мусоропроводов.

Перегородка на дымоходную трубу своими руками: особенности изготовления

Каждая из их перегородок имеет индивидуальные размеры, которые должны соответствовать определенным параметрам. Например, при расчете высоты дефлектора следует учитывать тот факт, что она должна составлять 1,6 части по отношению к внутреннему размеру дымохода, а расчет ширины — 1,8 части.

Кроме того, 1,2 — это ширина дефлектора. Для постройки дефлектора своими руками понадобится материал в виде:

  • сталь оцинкованная;
  • медь;
  • из нержавеющей стали.

Хотя покупка этих материалов стоит дорого, лучше всего отдать им предпочтение, так как дефлектор наиболее подвержен внешним воздействиям в виде ветра, ультрафиолетового излучения и осадков. Самый лучший вариант — использование меди. Предлагаем ознакомиться с инструкцией по изготовлению дефлектора самостоятельно:

1. Перед тем, как приступить к изготовлению дефлектора, необходимо снять размеры с дымохода и создать чертеж дефлектора дымохода.

2. Сначала на картонной бумаге делается развертка всех деталей, из которых состоит дефлектор.

3. Их переносят на металлическую поверхность и специальными ножницами вырезают по заданной заготовке.

4. Заклепки, болты или сварка помогут соединить необходимые детали между собой.

5. Кронштейны изготовлены из стальных полос, которые используются для фиксации крышки.

6. Коническая часть дефлектора установлена ​​на капоте.

Сначала собирается сам дефлектор, который затем монтируется на дымоход.Далее идет установка нижнего цилиндра, который фиксируется болтами. Затем на него закрепляется диффузор, для этого используются хомуты. На поверхность диффузора устанавливается колпачок с обратным конусом.

Особенности конструкции дефлектора

Возможен вариант изготовления флюгера-дефлектора, который отличается наличием вращающегося корпуса. Он содержит козырьки-дефлекторы, подшипниковый узел и непосредственно флюгер, отвечающий за вращение дефлектора.

Принцип действия этого устройства заключается в пропускании воздушных потоков через межкозырное пространство, таким образом, воздух разбавляется и ускоряется. Это положительно сказывается на увеличении тяги в дымоходе, на скорости сгорания топлива и на улучшении воздухообмена при наличии дополнительной вентиляции.

Используя эти дефлекторы, можно предотвратить обратную тягу, искрение и пропадание пламени.

Для самодельной конструкции потребуется крепление дефлектора к прорези дымохода с помощью колец, имеющих подшипниковый узел.

Различают погодозащитные дефлекторы разной конструкции, но отличаются быстрым выходом из строя из-за выхода из строя элементов, отвечающих за вращение. На них негативно влияют коррозия и загрязнения. Кроме того, осенью и весной металлические части флюгера подвергаются воздействию конденсированных масс, которые при замерзании зимой останавливают работу флюгера. Поэтому их использование в регионах с суровыми зимами нецелесообразно.

Технология изготовления дефлектора своими руками

  • два цилиндра, расположенные снизу и сверху устройства;
  • патрубок;
  • часть коническая;
  • два кронштейна.

Перед постройкой дефлектора необходимо определиться с размерами дефлекторов, для которых нужно замерить диаметр дымоходной трубы, место крепления и высоту конструкции.

Для работы вам понадобится:

  • лист металлический;
  • ножницы по металлу;
  • крепежные детали, такие как болты, гайки, заклепки;
  • писатель
  • плотная картонная основа;
  • ножницы обыкновенные.

Чтобы не портить дорогую сталь, картонный прототип дефлектора предварительно вырезан, подогнанный под размер дымохода.Далее по заранее подготовленному макету вырезаются все детали из металла. Для этого картонные заготовки прикладываются к стали и обводятся рифлением.

Ножницы по металлу помогут вырезать элементы. С помощью металлических заклепок, болтов и гаек соединяются все детали. Для изготовления кронштейнов используют стальные полосы.

После подготовки всех необходимых деталей собирается дефлектор:

  • на трубе дымохода монтируется нижний цилиндрический элемент, для фиксации которого используются болты;
  • на нем закреплен диффузор;
  • Кронштейны
  • помогают зафиксировать поверхность обратного конуса и вытяжки.

Совет: При слишком большом диаметре дымохода для его уменьшения используется металлическая проволока, которая наматывается на дефлектор.

К преимуществам изготовления дефлектора данной конструкции можно отнести:

  • хорошая защита дымохода от попадания мусора и атмосферных воздействий;
  • продолжительность эксплуатации;
  • увеличить КПД дымохода.

К недостаткам данного дефлектора можно отнести:

  • несовершенный дизайн;
  • Возникновение затруднений при проведении замеров и изготовлении.

Дартмут заменит флюгер на башне библиотеки Бейкер

Дартмут заменит медный флюгер, который находится на башне библиотеки Бейкер и представляет собой оскорбительный образ коренного американца, заявил сегодня президент Филип Дж. Хэнлон 77.

600-фунтовый флюгер, дизайну которого почти столетие, изображает коренного американца в перьях, курящего длинную трубку, сидящего на земле перед Элеазаром Уилоком, основателем Дартмута.Согласно историческим записям Дартмута, круглая форма позади Уилока предположительно является бочкой с ромом.

«Ясно, что изображения на флюгере не отражают ценности Дартмута», — говорит президент Хэнлон.

«Недавно студенты и другие члены сообщества выразили обеспокоенность по поводу изображений на флюгере, и я разделяю эти опасения. Мы чрезвычайно гордимся нашим историческим — хотя временами ошибочным — стремлением приветствовать и обучать наших опытных студентов из числа коренных американцев. .Мы одинаково гордимся вкладом коренных американцев в основание Дартмута, а также нынешней силой и отличительным характером нашего учреждения ».

Флюгер высотой почти 7 футов и длиной 9 футов возвышается на 200 футов над кампусом. Его конструкция был результатом конкурса, проведенного во время строительства Башни Бейкер в 1928 году.

Рекомендации по замене будут исходить от рабочей группы, члены которой рассмотрят новые проекты флюгера, а также вопрос о том, нужно ли менять иконографию в учреждении.Хэнлон попросил вице-президента по коммуникациям Джастина Андерсона организовать процесс проверки, в том числе собрать членов рабочей группы, которые дадут свои рекомендации Хэнлону.

«Башня Бейкер, которая находится на вершине библиотеки в центре кампуса, является мощным символом нашей приверженности обучению и академическим успехам», — сказал президент. «Снизу вверх, он должен отражать наши ценности».

Школа высшего и высшего образования Гуарини недавно приняла щит с изображением Башни Бейкер, включая изображение флюгера.Щит будет изменен, чтобы отразить все внесенные изменения.

Уилок, служитель Конгрегации из Коннектикута, основал колледж 251 год назад в качестве учебного заведения для коренных американцев. Самсон Окком, индеец мохегана и один из первых учеников Уилока, сыграл важную роль в сборе средств, необходимых для основания колледжа.

Однако за первые 200 лет своего существования Дартмут не выполнил своего обещания обучать коренных американцев. В 1970 году тогдашний президент Джон Кемени в своей инаугурационной речи пообещал решить проблему отсутствия у коренных американцев возможностей получить высшее образование.Он учредил Программу для коренных американцев в Дартмуте и призвал сотрудников приемной комиссии набирать студентов из числа коренных американцев.

За годы, прошедшие с тех пор, как Кемени дал свое обещание, Дартмут остался верен этому обещанию. Более 1 200 коренных американцев и коренных жителей Аляски, представляющих более 200 племен, посетили Дартмут, где обучается наибольшее количество индейских студентов и который закончил обучение больше коренных американцев, чем любой из его сверстников из Лиги плюща.

Сьюзен Бутвелл можно связаться по телефону «Сьюзан»[email protected]

Valley News — Дартмут заменит «наступательный» флюгер

Опубликовано: 15.06.2020 13:16:45

Изменено: 15.06.2020 21:24:32

ГАНОВЕР. В понедельник Дартмутский колледж заявил, что снимет и заменит 600-фунтовый медный флюгер на крыше своей основной библиотеки после того, как студенты и профессора из числа коренных американцев заявили, что он изображает расистские стереотипы.

«Совершенно очевидно, что изображения, изображенные на флюгере, не отражают ценности Дартмута», — сказал президент колледжа Фил Хэнлон в выпуске новостей колледжа, в котором также говорится, что флюгер «представляет собой оскорбительный образ коренного американца.«

Дартмут планирует создать рабочую группу для рассмотрения того, что заменит нынешний флюгер, а также есть ли другие области на территории кампуса, где иконография должна быть заменена», — заявили в колледже.

Студенческая группа коренных американцев в пятницу сообщила Valley News, что флюгер на башне библиотеки Бейкера «демонстрирует расистское изображение», а также является «покровительственным и стереотипным изображением коренных народов».

Флюгер изображает основателя колледжа Элеазара Уилока, сидящего рядом с тем, что, по признанию колледжа, долгое время «считалось бочкой рома», читал лекцию студенту из числа коренных американцев, который носит перья, курит длинную трубку и сидит на земле. .Здесь также есть дерево, которое представляет собой драгоценную одинокую сосну Дартмута.

Установленный в 1928 году флюгер имеет длину почти 9 футов и высоту 7 футов.

Уилок основал Дартмут в 1769 году с миссией по обучению коренных американцев, но школа Лиги Плюща мало что делала в этом направлении до 1970 года, когда тогдашний президент Джон Кемени учредил Дартмутскую программу для коренных американцев, и колледж начал активно набирать студентов из числа коренных американцев.

Житель Ганновера Дэвид Винселетт, выпускник Дартмута, начал перемены.петиция org несколько недель назад с призывом убрать флюгер. До конца прошлой недели он не привлекал особого внимания, но по состоянию на начало дня понедельника имел почти 600 подписей.

Должностные лица колледжа заявили, что нынешний флюгер будет удален, как только это будет возможно.

Дартмут заявил, что его школа для аспирантов и продвинутых исследований Гуарини, на щите которой также изображены Башня Бейкер и флюгер, изменит этот логотип, чтобы отразить любые изменения, которые в конечном итоге будут внесены.


Сделайте и используйте флюгер для определения направления ветра

Сделайте и используйте флюгер для определения направления ветра

Сделайте и используйте флюгер для определения направления ветра


Обзор
Знание направления ветра является важной частью прогнозирования погоды, поскольку ветер приносит нам нашу погоду. Флюгер , также называемый флюгером, представляет собой инструмент для измерения направления ветра и, вероятно, был одним из первых погодных инструментов когда-либо использовался.Чтобы определить направление ветра, флюгер вращается и указывает в направлении откуда дует ветер и обычно имеет две части или конца: обычно имеет форму стрелы и поворачивается навстречу ветру, а один конец шире, поэтому что он ловит ветерок. Стрелка укажет направление, в котором дует ветер. отсюда, если он указывает на восток, это означает, что ветер дует с востока. Кроме того, направление ветра — это то место, откуда дует ветер. Поэтому запад ветер дует с запада.Чтобы использовать флюгер, вы должны знать, где север, юг , восток и запад.

Сделайте флюгер
(если у вас уже есть флюгер, вы можете перейти к Используйте флюгер для определения направления ветра)


  1. Материалы
  • Доска тегов или папка для файлов в манильском стиле
  • Штифт прямой
  • Ножницы
  • Клей
  • Карандаш с новым ластиком
  • Соломинка для питья пластиковая
  • Глина для лепки
  • Тарелка бумажная
  • Порядок действий
    1. Вырежьте стрелку длиной 5 см.
    2. Вырежьте хвост стрелы длиной 7 см.
    3. Сделайте надрезы по 1 см на концах каждой соломинки.
    4. Вставьте острие стрелки и конец стрелки в прорези соломинки.
    5. Проденьте прямую булавку через середину соломинки в ластик. конец карандаша.
    6. Воткните острый конец карандаша в кусок глины для лепки; это будет будь твоей базой.
    7. Отметьте на бумажной тарелке север, юг, восток и запад
    8. Положите глину на бумажную тарелку.
    9. Проверьте свой флюгер: подуйте на флюгер и убедитесь, что стрелка может вращаться свободно.
    На двух фотографиях ниже показаны ученики четвертого класса миссис Кларицио. в Гарфилде, штат Нью-Джерси, прикрепляя свои флюгеры к модельным домам, которые они построили. Нажмите на картинку, чтобы просмотреть увеличенное изображение.

    Используйте флюгер для определения ветра Направление


    1. Материалы
  • Порядок действий
    1. Поместите бумажную тарелку на плоскую поверхность и поместите на нее флюгер.
    2. Используйте компас, чтобы показать ученикам, где находится север, чтобы они могли установить вверх свои тарелки в правильном направлении. Если у вас есть доступ к асфальту области, отметьте мелом точки компаса, чтобы учащимся было легче читать направление ветра.
    3. Студенты будут наблюдать за флюгером. Если очень свежо, один студент должен удерживайте бумажную тарелку, пока другой измеряет направление. Стрелка укажет направление, откуда дует ветер.
    4. Проверьте направление на бумажной тарелке.

    Copyright 2007 Технологический институт Стивенса,
    Центр инноваций в инженерном и научном образовании (CIESE). Все права защищены.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
