Чертеж построения улитки вентилятора: вытяжка улитка и особенности ее работы. Вытяжные системы с использованием радиальных вентилят

Содержание

Как сделать улитку для вентилятора своими руками

Первоначальная задача любого вентилятора заключается в создании верно-направленного воздушного потока из помещения, склонного к загрязнениям или возникновению повышенной влажности. Одним из самых эффективных очистительных систем радиального типа называется вытяжка с необычным названием – улитка.

Вентилятор «Улитка» — эффективная очистительная система

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

  • потоки пониженного давления;
  • давление среднего значения;
  • потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Улитка для стружкоотсоса своими руками

Улитка для стружкоотсоса своими руками

Улитка для стружкоотсоса своими руками

Зонты вытяжные своими руками

Радиальный вентилятор своими руками

Пылесос-стружкоотсос своми руками — Металлический форум — Страница 2

Buy Продам улитку с крыльчаткой., Шепетовка, Хмельницкая область it is not olx

Самодельный улитка вентилятор — Самодельная желонка для бурения скважины.

Вентиляторы центробежные своими руками

Мощный электродвигатель своими руками

Лопасти для вентиляторов своими руками

Радиальный вентилятор своими руками

Крыльчатку для вентилятора своими руками

Вентилятор радиальный своими руками

Улитка-циклон — Тест крыльчатки

Сидения для стульев своими руками

Крыльчатку для вентилятора своими руками

Вытяжка улитка: предназначение, принцип работы, изготовление своими руками

Радиальный вентилятор своими руками

Самодельный термофен для пайки своими руками + Видео

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

  • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
  • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
  • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

  1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
  2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру.
    В последнем случае особое внимание уделяется герметизации стыков.
  3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
  4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

ГОСТ 34002-2016 (ISO 13349:2010) Вентиляторы. Термины и классификация


ГОСТ 34002-2016
(ISO 13349:2010)



МКС 23.120
ОКП 48 6100

Дата введения 2018-07-01

Предисловие


Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1. 0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации Российской Федерации ТК 061 «Вентиляция и кондиционирование», Федеральным государственным унитарным предприятием «ВНИИНМАШ» на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)

За принятие проголосовали:

Краткое наименование страны
по МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Минэкономики Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Грузия

GE

Грузстандарт

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Узстандарт

Украина

UA

Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 августа 2017 г. N 826-ст межгосударственный стандарт ГОСТ 34002-2016 (ISO 13349:2010) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 13349:2010* «Вентиляторы. Словарь и определение категорий» («Fans — Vocabulary and definitions of categories», MOD) путем включения дополнительных положений, фраз, слов, ссылок, показателей, их значений и внесения изменений по отношению к тексту применяемого международного стандарта, которые выделены курсивом**, а также невключения отдельных структурных элементов, ссылок и дополнительных элементов.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей.
** В оригинале обозначения и номера стандартов и нормативных документов в разделах «Предисловие», «Введение» и Приложении ДБ приводятся обычным шрифтом; остальные по тексту документа выделены курсивом. — Примечания изготовителя базы данных.


Объяснения причин внесения этих технических отклонений приведены в дополнительном приложении ДА.

Информация о замене ссылок приведена в дополнительном приложении ДБ.

Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 117 «Вентиляторы» Международной организации по стандартизации (ISO).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в национальном органе по стандартизации указанных выше государств

6 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение


Настоящий стандарт разработан для установления единой терминологии и классификации промышленных вентиляторов, используемых в системах вентиляции и кондиционирования воздуха жилых, общественных и промышленных зданий, а также в различных производственных установках.

В стандарте представлена классификация и предложены термины для всего изготавливаемого многообразия вентиляторов. Рассмотрены радиальные, осевые, диагональные, диаметральные и вихревые вентиляторы, различающиеся направлением движения воздуха в рабочем колесе, а также компоновкой в неподвижных корпусах различной конфигурации. Представлены варианты установок вентиляторов в системах воздуховодов. Введена терминология вентиляторов, работающих в разных средах, различающихся температурой, влажностью, запыленностью и другими параметрами. Приведена классификация вентиляторов по величинам создаваемого давления. Рассмотрены существующие варианты расположения приводов и различные их компоновки с вентиляторами разных типов, а также возможные дополнительные комплектующие элементы, устанавливаемые непосредственно вблизи вентилятора.

Настоящий стандарт разработан взамен и в развитие положений, касающихся вентиляторов, их конструкции и компоновки, установленных в ГОСТ 22270-76. После принятия в установленном порядке, рекомендуется пользоваться настоящим стандартом в части, касающейся терминологии и классификации вентиляторов.

Разрабатываемый стандарт дополнен материалами из международного стандарта ISO 13349:2010, в котором даны термины и приведена классификация, охватывающая как конструктивные особенности, так и условия работы всего многообразия вентиляторов. Однако некоторые материалы этого стандарта, касающиеся в основном правил составления спецификаций на производимое оборудование, не соответствуют требованиям к отечественной технической документации, не используются отечественными производителями, и поэтому нецелесообразно было их приводить в национальном стандарте.

Впервые в стандарте представлены терминология и классификация канальных вентиляторов, выпускаемых в большом количестве и широко используемых в системах вентиляции и кондиционирования. При этом использованы данные, опубликованные в журнале АВОК [1]. Также впервые представлены данные о воздушных завесах.

1 Область применения


Настоящий стандарт определяет термины и классификацию вентиляторов различных схем и видов назначения.

2 Нормативные ссылки


В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 10616-2015 Вентиляторы радиальные и осевые. Размеры и параметры

ГОСТ 10921-90 Вентиляторы радиальные и осевые. Методы аэродинамических испытаний

ГОСТ 31353.1-2007 (ИСО 13347-1:2004) Шум машин. Промышленные вентиляторы. Определение уровней звуковой мощности в лабораторных условиях. Часть 1. Общая характеристика методов

ГОСТ 33660-2015 (ISO 12759:2010) Вентиляторы. Классификация по эффективности

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 Вентиляторы

3. 1.1 вентилятор (fan): Вращающаяся лопаточная машина, передающая механическую энергию газу в одном или нескольких рабочих колесах и обеспечивающая таким образом непрерывное течение газа при его относительной максимальной степени сжатия не более 1,3.

Примечания

1 Термин «вентилятор» означает, что вентилятор поставляется без каких-либо дополнительных устройств на входе или выходе, если они не указаны в технических описаниях.

2 Наименования вентиляторов определяют в соответствии с их компоновкой в воздуховодах, в зависимости от их функций, от направления потока в рабочем колесе и условий их работы в сети.

3 Степень сжатия перемещаемого газа равна отношению полного давления торможения на выходе из вентилятора к полному давлению торможения на входе в вентилятор.

4 Если работа на единицу массы превышает 25 кДж/кг, машину называют турбокомпрессором. Это означает, что при средней плотности торможения в вентиляторе, равной 1,2 кг/м, давление, создаваемое вентилятором, не превышает 25 кДж/кг, что соответствует 30 кПа, а степень сжатия не превышает 1,3 при атмосферном давлении около 100 кПа.

3.1.2 вентилятор с открытым валом (bare shaft fan): Вентилятор без привода, который имеет свободный конец вала.

Примечание — См. также ГОСТ 33660.

3.1.3 вентилятор с приводом (driven fan): Вентилятор, который имеет в качестве привода или непосредственно присоединенный двигатель, или двигатель с ременной передачей, или двигатель с преобразователем частоты, или с каким-либо другим элементом.

Примечание — См. также ГОСТ 33660.

3.2 воздух (air): Сокращенный термин для обозначения «воздух или другой газ».

3.3 стандартный воздух (standard air): Воздух c нормальной плотностью 1,2 кг/м при абсолютном давлении 101,2 кПа, температуре 20°С и относительной влажности 50%.

3.4 Варианты компоновки вентилятора в системе воздуховодов
(см. рисунок 1)

3.4.1 компоновка варианта A (installation category А): Вентилятор имеет свободный вход и отделенный от входа свободный выход.

Примечание — Такая компоновка предусматривает наличие камеры большого объема перед входом в вентилятор.

3.4.2 компоновка варианта В (installation category В): Вентилятор имеет свободный вход и выход в нагнетательный воздуховод.

3.4.3 компоновка варианта С (installation category С): Вентилятор имеет вход из всасывающего воздуховода и свободный выход.

3.4.4 компоновка варианта D (installation category D): Вентилятор имеет вход из всасывающего воздуховода и выход в нагнетательный воздуховод.

3.4.5 компоновка варианта Е (installation category Е): Вентилятор имеет свободный вход и не отделенный от входа свободный выход.


Рисунок 1 — Варианты компоновки вентиляторов

3.5 Наименования вентиляторов в зависимости от их функций

3. 5.1 вентилятор с воздуховодом (ducted fan): Вентилятор, предназначенный для перемещения воздуха в воздуховоде.

Примечание — Такой вентилятор может работать в компоновках вариантов В, С или D (см. рисунки 2-5).

3.5.2 канальный вентилятор (channel fan): Встраиваемый в прямолинейный воздуховод вентилятор с радиальным рабочим колесом и корпусом, имеющим входной и выходной фланцы и обеспечивающим прямолинейное движение воздуха в воздуховоде.

3.5.2.1 канальный прямоточный вентилятор (in-line fan): Вентилятор с радиальным или диагональным рабочим колесом, расположенным в корпусе с одинаковыми входным и выходным соосными сечениями, у которого ось вращения рабочего колеса параллельна направлению входного и выходного потоков.

Примечания

1 Входное и выходное сечения вентилятора могут быть круглой, прямоугольной или квадратной формы (см. рисунок 6).

2 В корпусе вентилятора за рабочим колесом может располагаться неподвижный спрямляющий аппарат в виде системы лопаток или стоек крепления электродвигателя (см. рисунок 6).

3 Вентилятор может иметь непрямой привод с двигателем, который в этом случае устанавливается на внешней стенке корпуса (см. рисунок 4).

3.5.2.2 канальный вентилятор со спиральным корпусом и входной коробкой (channel fan with spiral housing and inlet box): Радиальный вентилятор обычно с рабочим колесом барабанного типа (с загнутыми вперед лопатками) со спиральным корпусом и упрощенной входной коробкой, расположенный в дополнительном корпусе с прямоугольными входным и выходным, как правило, несоосными сечениями, у которого ось вращения рабочего колеса перпендикулярна направлению потока в этих сечениях (см. рисунок 7).

Примечание — Дополнительный корпус вентилятора может быть выполнен со звукопоглощающими и теплоизолированными стенками.

1 — воздуховоды


Рисунок 2 — Радиальный вентилятор

1 — воздуховоды


Рисунок 3 — Осевой вентилятор


Рисунок 4 — Прямоточный радиальный вентилятор


Рисунок 5 — Прямоточный диагональный вентилятор

а) В круглом корпусе

b) В прямоугольном корпусе


Рисунок 6 — Канальные вентиляторы

а) С входной коробкой

b) В боксе


Рисунок 7 — Канальные вентиляторы со встроенным радиальным вентилятором со спиральным корпусом

3. 5.3 вентилятор, встраиваемый в отверстие стены (partition fan): Вентилятор, используемый для перемещения воздуха из одного пространства в другое, отделенное от первого перегородкой с отверстием, в котором или на котором установлен вентилятор.

Примечание — Такой вентилятор может работать в компоновках варианта А (см. рисунок 8).

3.5.4 струйный вентилятор (jet fan): Вентилятор, используемый для создания струи воздуха в пространстве без присоединения к воздуховодам (см. рисунок 9).

Примечание — Струю воздуха используют, например, для придания импульса воздуху в воздуховоде, туннеле или другом пространстве либо для усиления передачи тепла в определенной зоне.

3.5.5 вентилятор для создания циркуляции (circulating fan): Вентилятор используется для создания циркуляции воздуха в пространстве, не подключается к воздуховодам и часто не имеет корпуса (см. рисунок 10).

3. 5.6 агрегат воздушной завесы (air curtain unit): Устройство, состоящее в общем случае из вентилятора, воздухонагревателя (или без него) и сопел преимущественно прямоугольной формы, предназначенное для создания цельной дальнобойной и при необходимости подогретой воздушной струи, имеющей в ближайшей окрестности сопла поперечное сечение, близкое к прямоугольной форме (см. рисунок 11).

3.5.6.1 воздушная завеса (air curtain, airstream): Устройство локальной вентиляции, которое уменьшает перемещение воздуха через проем в здании с помощью дальнобойной воздушной струи, либо осуществляет интенсивное струйное перемешивание истекающего наружного воздуха с подаваемым подготовленным внутренним (наружным) воздухом, либо создает комбинированную защиту, снижая воздействие контакта наружной атмосферы с внутренним пространством здания.


Рисунок 8 — Вентиляторы, встраиваемые в отверстие стены


Рисунок 9 — Струйный вентилятора

а) Для охлаждения

b) Потолочный вентилятор

Рисунок 10 — Вентиляторы для создания циркуляции

1 — агрегат воздушной завесы; 2 — выходной патрубок; 3 — воздушная завеса

Рисунок 11 — Схема воздушной завесы и агрегата воздушной завесы

3. 6 Наименования вентиляторов в зависимости от направления движения воздуха в рабочем колесе

3.6.1 рабочее колесо вентилятора (impeller): Вращающаяся часть вентилятора, в которой механическая энергия передается воздуху посредством динамического действия лопаток.

3.6.2 радиальный вентилятор (radial fan): Вентилятор со спиральным корпусом, у которого направление меридиональной скорости потока газа на входе в рабочее колесо параллельно, а на выходе из рабочего колеса перпендикулярно оси его вращения (см. рисунок 2).

Примечания

1 Радиальный вентилятор также известен как центробежный вентилятор (centrifugal fan).

2 В зависимости от конструкции рабочего колеса вентилятор может быть одностороннего или двустороннего всасывания с промежуточным центральным диском.

3 Рабочее колесо может иметь загнутые назад, отклоненные назад, радиальные или загнутые вперед лопатки в зависимости от направления отгиба выходных участков лопаток назад, радиально или вперед по отношению к направлению вращения рабочего колеса (см. рисунок 12).

4 См. также ГОСТ 33660.

3.6.2.1 прямоточный радиальный вентилятор (in-line centrifugal fan): Вентилятор с радиальным рабочим колесом, установленным в прямолинейном воздуховоде (см. рисунок 4).

3.6.2.2 вентилятор в вентиляторном блоке (plug fan): Вентилятор с радиальным рабочим колесом без спирального корпуса, не обязательно с прямым приводом, предназначенный для работы в вентиляторном блоке, который является его корпусом (см. рисунок 13).

Примечание — Вентилятор может иметь как прямой, так и непрямой привод с двигателем.

3.6.2.3 вентилятор — свободное колесо (plenum fan): Вентилятор с радиальным рабочим колесом без корпуса с прямым приводом, имеющий на входе перпендикулярную к оси вращения пластину, переходящую во входной патрубок и предназначенную для крепления (см. рисунок 14).

3.6.3 осевой вентилятор (axial-flow fan): Вентилятор, у которого направление меридиональной скорости потока газа на входе в рабочее колесо и выходе из рабочего колеса параллельно оси его вращения (см. рисунок 3).

3.6.3.1 одноступенчатый вентилятор (single-stage fan): Вентилятор с одним рабочим колесом.

3.6.3.2 многоступенчатый вентилятор (multi-stage fan): Вентилятор с двумя или более рабочими колесами, работающими последовательно.

Примечания

1 Многоступенчатые вентиляторы могут иметь спрямляющие лопатки и внутренние поворотные каналы между последовательно установленными рабочими колесами.

2 Например, двухступенчатый или трехступенчатый осевой вентилятор [см. рисунок А.2 f)].

3.6.3.3 осевой вентилятор встречного вращения (contra-rotating fan): Осевой вентилятор с двумя рабочими колесами, расположенными последовательно и вращающимися в противоположных направлениях (см. рисунок 15).

3.6.3.4 реверсивный осевой вентилятор (reversible axial-flow fan): Осевой вентилятор, специально спроектированный для обеспечения эффективной подачи воздуха в реверсивных режимах, которые обеспечиваются либо изменением направления вращения, либо поворотом лопаток рабочего колеса.

3.6.3.5 вентилятор пропеллерного типа (propeller fan): Осевой вентилятор с небольшим количеством листовых лопаток рабочего колеса, предназначенный главным образом для установки в отверстие стены (см. рисунок 8).

3.6.3.6 осевой вентилятор, монтируемый на плите (plate-mounted axial-flow fan): Осевой вентилятор, монтируемый на плите, имеющий небольшие осевые размеры и предназначенный главным образом для установки в отверстие стены (см. рисунок 8).

3.6.3.7 осевой вентилятор со спрямляющим аппаратом (vane-axial fan): Осевой вентилятор, предназначенный для работы в системе воздуховодов и имеющий неподвижные лопатки либо входного направляющего аппарата (перед рабочим колесом), либо спрямляющего аппарата (за рабочим колесом), либо и те, и другие лопатки [см. рисунок А.2 а)].

3.6.3.8 осевой вентилятор с цилиндрическим корпусом (tube-axial fan): Осевой вентилятор без спрямляющих лопаток, предназначенный для работы в системе воздуховодов (см. рисунок 3).

3.6.4 диагональный вентилятор (mixed-flow fan): Вентилятор, у которого направление меридиональной скорости газа на входе в рабочее колесо параллельно его оси вращения, а на выходе из рабочего колеса — под углом, образующим с осью его вращения некоторый угол, преимущественно около 45° (см. рисунки 5, 16 и А.З).

3.6.5 диаметральный вентилятор (cross-flow fan): Вентилятор, в котором воздух движется через рабочее колесо, в основном по диаметральному направлению в плоскостях, расположенных перпендикулярно к его оси вращения как на входе, так и на выходе (см. рисунок 17).

3.6.6 вихревой вентилятор (peripheral or side channel fan): Вентилятор с рабочим колесом периферийного типа, расположенным в тороидальном, примыкающем к рабочему колесу корпусе с близко расположенными и отделенными перегородкой входным и выходным отверстиями в боковой стенке корпуса.

Примечание — Воздух поступает в рабочее колесо с большим количеством коротких лопаток и последовательно перемещается от одного межлопаточного канала к другому, получая энергию и создавая циркуляционное течение со спиралетороидальными линиями тока (см. рисунок 18).

3.7 Наименования вентиляторов в зависимости от условий работы

3.7.1 вентилятор общего назначения (general-purpose fan): Вентилятор, предназначенный для перемещения неагрессивного (нетоксичного, ненасыщенного, некоррозионного, негорючего) воздуха с температурой от минус 50°С до плюс 80°С и с запыленностью не более 100 мг/м.

а) Профильные

b) Загнутые назад

с) Отклоненные назад

d) Радиально-оканчивающиеся

е) Загнутые вперед

f) Радиальные с передним диском рабочего колеса

g) Радиальные без переднего диска рабочего колеса

h) Радиальные без дисков рабочего колеса


Рисунок 12 — Радиальные рабочие колеса с разными типами лопаток


Рисунок 13 — Вентилятор для вентиляторного блока


Рисунок 14 — Вентилятор — свободное колесо


Рисунок 15 — Осевой вентилятор встречного вращения


Рисунок 16 — Рабочее колесо диагонального вентилятора


Рисунок 17 — Диаметральный вентилятор

1 — перемещаемый воздух; 2 — лопатки рабочего колеса; 3 — корпус; 4 — вход; 5 — выход

Рисунок 18 — Вихревой вентилятор

3. 7.2 вентилятор специального назначения (special-purpose fan): Вентилятор, предназначенный для работы в особых рабочих условиях (см. 3.7.2.1-3.7.2.12).

Примечания

1 Вентилятор может обладать комбинацией особых требований.

2 Рабочие условия, указанные ниже (3.7.2.1-3.7.2.12), представляют собой типовой набор, но их перечень может быть дополнен. Предполагается, что изготовитель и покупатель договариваются о наличии особых требований с учетом особенностей применения.

3.7.2.1 теплостойкий вентилятор (hot-gas fan): Вентилятор, предназначенный для постоянной работы с горячим газом с температурой до 400°С.

Примечания

1 При необходимости вентилятор с прямым или непрямым приводом может изготавливаться из особых материалов.

2 Двигатель вентилятора с прямым приводом может находиться как в струе воздуха, так и отделенным от нее.

3 Вентиляторы с непрямым приводом могут иметь средства для охлаждения ремней, подшипников или других элементов привода, если это необходимо.

3.7.2.2 вентилятор дымоудаления (smoke-ventilating fan): Вентилятор, предназначенный для вытяжки горячего дыма в определенных временно-температурных условиях.

Примечания

1 При необходимости вентилятор с прямым или непрямым приводом может изготавливаться из особых материалов.

2 Двигатель вентилятора с прямым приводом может находиться как в струе воздуха, так и отделенным от нее.

3 Вентиляторы с непрямым приводом могут иметь средства для охлаждения ремней, подшипников или других элементов привода, если это необходимо.

3.7.2.3 вентилятор для влажных газов (wet-gas fan): Вентилятор, предназначенный для перемещения воздуха с относительной влажностью до 100%.

3.7.2.4 герметичный вентилятор (gas-tight fan): Вентилятор с герметичным корпусом, обеспечивающим заданный коэффициент протечки при заданном давлении.

Примечание — В зависимости от требований к протечкам необходимо при разработке конструкции и проведении сервисных работ обращать особое внимание на обеспечение герметичности корпуса, контроля узлов уплотнения, источников питания, а также деталей соединительных фланцев.

3.7.2.5 пылевой вентилятор (dust fan): Вентилятор, предназначенный для перемещения воздуха с температурой не более 80°С с запыленностью более 100 мг/м или для транспортирования сыпучих и волокнистых материалов.

3.7.2.6 вентилятор для пневмотранспорта (conveying fan): Вентилятор, предназначенный для перемещения твердых материалов или пыли, содержащихся во входном потоке воздуха, спроектированный с учетом параметров перемещаемых материалов.

Примечания

1 Вентилятор может быть как с прямым, так и с непрямым приводом в зависимости от перемещаемого материала, проходящего через рабочее колесо.

2 Примерами твердых материалов могут быть опилки, отходы текстильного производства и другие пылевидные элементы.

3.7.2.7 самоочищающийся вентилятор (non-clogging fan): Вентилятор с рабочим колесом, спроектированным таким образом, чтобы минимизировать отложение перемещаемого материала на лопатках рабочего колеса за счет точно проработанной формы лопаток или за счет использования специальных материалов.

Примечание — Вентилятор также может иметь и другие способы очищения поверхности лопаток и стенок корпуса с помощью чистящего спрея или специальных приспособлений для уменьшения воздействия или удаления прилипшего материала.

3.7.2.8 износостойкий вентилятор (abrasion-resistant fan): Вентилятор, разработанный с учетом минимизации износа лопаток рабочего колеса и стенок корпуса при перемещении запыленного потока.

Примечание — Детали, наиболее подверженные износу, выполнены из специальных износостойких материалов или могут быть легко заменены в процессе эксплуатации.

3.7.2.9 коррозионно-стойкий вентилятор (corrosion-resistant fan): Вентилятор для перемещения агрессивного воздуха с температурой не более 80°С и запыленностью не более 100 мг/м. Выполнен из коррозионно-стойких материалов либо его внутренние поверхности обрабатываются специальными агентами, чтобы снизить образование коррозии.

3.7.2.10 взрывозащищенный вентилятор (spark-resistant fan, ignition-protected fan): Вентилятор для перемещения взрывоопасных смесей, не содержащих взрывчатых, волокнистых и липких веществ, спроектированный таким образом, чтобы снизить риск искрообразования или перегрева в результате соприкосновения вращающихся частей с неподвижными частями, что может способствовать воспламенению перемещаемой пыли или газа.

Примечание — Запрещается помещать подшипники, компоненты привода или электрические устройства в струе воздуха или газа, если они не сконструированы таким образом, чтобы неисправность такого компонента не воспламенила бы струю окружающего газа.

3.7.2.11 крышный вентилятор (powered-roof ventilator): Вентилятор, спроектированный для установки на крыше с внешней защитой от неблагоприятных погодных условий.

Примечание — Такие вентиляторы могут иметь рабочее колесо радиального или осевого вентилятора.

3.7.2.12 приточный вентилятор избыточного давления (positive-pressure ventilator): Вентилятор избыточного давления, который размещают вплотную к отверстию закрытой зоны помещения и который нагнетает воздух для создания давления в этом помещении.

Примечание — Такие вентиляторы используют при пожаре для снижения задымления, а также для наддува различных устройств.

3.8 Геометрические параметры вентилятора

3.8.1 входное отверстие вентилятора (fan inlet): Отверстие обычно круглой или прямоугольной формы, через которое воздух поступает в корпус вентилятора.

Примечания

1 Если вентилятор имеет на входе соединительный фланец или конец воздуховода, то размеры входного отверстия вентилятора определяют внутри такого соединения. Площадь входного сечения — это общая площадь, измеренная внутри фланца, т. е. без учета загромождения мотором, опорами подшипников и др.

2 Если площадь входного сечения точно не определена, то производитель и покупатель решают вопрос совместно.

3.8.2 выходное отверстие вентилятора (fan outlet): Отверстие, обычно круглой или прямоугольной формы, через которое воздух выходит из корпуса вентилятора.

Примечания

1 Если вентилятор имеет на выходе соединительный фланец или конец воздуховода, то размеры выходного отверстия вентилятора определяют внутри такого соединения. Если вентилятор поставляется с диффузором, без которого он не может эксплуатироваться, то за площадь выходного сечения вентилятора принимают площадь выходного сечения диффузора.

2 Если площадь выходного сечения точно не определена, то производитель и покупатель решают вопрос совместно.

3 Особые требования к струйным вентиляторам (см. ГОСТ 34055).

4 Для крышных вентиляторов и вентиляторов без корпуса площадь выходного сечения можно рассматривать как произведение длины окружности диаметром D и ширины b лопаток рабочего колеса на выходе для радиальных вентиляторов или как общей площади поверхности, охватывающей рабочее колесо осевого типа.

3.8.3 диаметр рабочего колеса (impeller tip diameter): Максимальный диаметр, измеренный по внешним концам лопаток рабочего колеса, выраженный в мм.

Примечание — См. также ГОСТ 33660.

3.8.4 размер вентилятора (size designation): Номинальный диаметр рабочего колеса проектируемого вентилятора, измеренный по внешним концам лопаток рабочего колеса.

4 Обозначения


В настоящем стандарте применены следующие обозначения:

Q — объемная производительность, м/с;

— давление, создаваемое вентилятором, Па;

N — мощность, потребляемая вентилятором, Вт;

— вращающий момент, Нм;

— плотность перемещаемого газа, кг/м;

и — окружная скорость по внешним концам лопаток, м/с;

v — скорость течения в воздуховоде, м/с;

n — частота вращения, с;

I — момент инерции кг·м;

— напряжение, Па;

Е — энергия, Дж;

t — температура,°С;

Т — абсолютная температура, К;

W — работа на единицу массы, Дж/кг.

Примечания

1 Единицы измерения звука в соответствии с ГОСТ 31353.1.

2 Единицы измерения эффективности в соответствии с ГОСТ 33660.

3 Допускается выбор подходящей кратной или дольной единицы СИ, связанной с удобством применения. Кратная единица, выбранная для конкретных параметров, должна в результате представлять числовые значения в реальном диапазоне, удобном для практики (например, кПа для давления, кВт для мощности и мПа для напряжения).

4 Единицы времени: секунда — единица времени по системе СИ, хотя за пределами системы СИ Международным комитетом весов и измерений (CIPM) единицей практического применения признана минута. Производители тем не менее могут продолжать использовать об/мин для обозначения числа оборотов.

5 Классификация вентиляторов

5.1 Общие сведения


Вентиляторы можно классифицировать согласно:

a) величине создаваемого давления;

b) устройству привода;

c) способу регулирования работы вентилятора;

d) направлению вращения рабочего колеса и положению комплектующих деталей.

5.2 Классификация по величине создаваемого давления

5.2.1 Вентиляторы классифицируют по величине создаваемого полного давления на режиме максимального значения полного КПД при максимально допустимой окружной скорости рабочего колеса, которая определяется его конструкцией.

Примечания

1 Полное давление определяют как разность между абсолютным давлением на выходе из вентилятора и при входе в него при определенной плотности перемещаемого газа.

2 Величина создаваемого давления определяется также степенью сжатия, равной отношению абсолютных давлений на выходе из вентилятора и на входе в него, а также числом Маха, равным отношению средней скорости течения воздуха в вентиляторе к скорости звука.

3 Для струйных вентиляторов полное давление определяют как отношение гидравлической мощности воздушного потока к объемному расходу.

5.2.2 Различают следующие типы вентиляторов (см таблицу 1):

— вентилятор низкого давления: вентилятор со степенью сжатия менее 1,02 и числом Маха менее 0,15. Это соответствует величине создаваемого давления меньше 2 кПа при перемещении стандартного воздуха;

— вентилятор среднего давления: вентилятор со степенью сжатия выше 1,02, но менее 1,06. Это соответствует величине создаваемого давления в диапазоне от 2 до 6 кПа;

— вентилятор высокого давления: вентилятор со степенью сжатия выше 1,06 и ниже 1,3 и повышением создаваемого давления в диапазоне от 6 до 30 кПа.

5.2.3 Давление, создаваемое вентилятором, не должно превышать 95% максимального давления, развиваемого вентилятором при максимальном числе оборотов.

5.2.4 Учет изменения плотности воздуха

У вентиляторов низкого и среднего давления с величиной создаваемого давления до 3 кПа изменение плотности перемещаемого воздуха в вентиляторе можно не учитывать. У вентиляторов, создающих давление больше 3 кПа, изменение плотности перемещаемого воздуха в вентиляторе необходимо учитывать. Более подробно эти вопросы рассмотрены в ГОСТ 10921 и [2].


Таблица 1 — Классификация вентиляторов в зависимости от создаваемого вентилятором давления

5.3 Классификация по типу привода


Вентиляторы классифицируют в соответствии с приводными устройствами. Существует шесть наиболее распространенных вариантов привода:

a) Прямой привод от вала мотора или другого первичного двигателя: рабочее колесо закреплено на конце вала;

b) Привод через прямую муфту: приводной вал и вал рабочего колеса зафиксированы на прямой муфте и вращаются с одинаковой частотой;

c) Привод через компенсирующую муфту: приводной вал закреплен на одной полумуфте, а вал рабочего колеса — на другой полумуфте, что обеспечивает вращение с разной частотой, относительная разность между которыми (т.е. проскальзывание) зависит от частоты вращения, крутящего момента и регулировки используемой муфты;

d) Привод через редуктор: приводной вал и вал рабочего колеса не обязательно коаксиальны; они могут быть параллельны или под углом, а частота вращения — с одним или несколькими передаточными отношениями;

e) Ременный привод: приводной вал и вал рабочего колеса параллельны, приводом между ними служат плоские, зубчатые или клиновидные ремни (или ремни другого сечения) и соответствующие шкивы. Частота их вращения отличается от заданных за счет проскальзывания за исключением использования зубчатых ремней;

f) Прямой привод со встроенным мотором: мотор встроен в корпус вентилятора или рабочего колеса, например, двигатель с внешним ротором.

Возможные приводные устройства приведены в таблице 2 для радиальных и в таблице 3 для осевых вентиляторов. Особенно распространены устройства с прямым или ременным приводом.


Таблица 2 — Приводные устройства радиальных вентиляторов

Устройство N

Описание вентилятора

Схема и расположение привода

1

Односторонний вентилятор с ременным приводом. Рабочее колесо насажено на вал, вращающийся в двух корпусах опорных подшипников, самих опорных подшипниках или двухрядном подшипнике, установленном на станине

2

Односторонний вентилятор с ременным приводом. Рабочее колесо насажено на вал, вращающийся в консольной опоре подшипника, закрепленной на корпусе вентилятора

3

Односторонний вентилятор с ременным приводом. Рабочее колесо насажено на вал, вращающийся в подшипниках, установленных на противоположных стенках корпуса вентилятора

4

Односторонний вентилятор с прямым приводом. Рабочее колесо насажено на вал двигателя. В вентиляторе нет подшипников. Двигатель установлен на станине

5

Односторонний вентилятор с прямым приводом. Рабочее колесо насажено на вал двигателя. В вентиляторе нет подшипников. Фланцевый двигатель закреплен на стенке корпуса вентилятора

6

Двусторонний вентилятор с ременным приводом. Рабочее колесо насажено на вал, вращающийся в подшипниках, установленных на противоположных стенках корпуса вентилятора

7

Односторонний вентилятор с приводом через муфту. Обычно, как устройство N 3, но со станиной для приводного двигателя

8

Односторонний вентилятор с приводом через муфту. Обычно, как устройство N 1, плюс удлиненная станина для приводного двигателя

9

Односторонний вентилятор с ременным приводом. Обычно, как устройство N 1, но с двигателем, установленным снаружи опоры подшипника

10

Односторонний вентилятор с ременным приводом. Обычно, как устройство N 1, но с приводным двигателем, установленным внутри опоры подшипника

11

Односторонний вентилятор с ременным приводом. Обычно, как устройство N 3, но с вентилятором и двигателем на общей раме

12

Односторонний вентилятор с ременным приводом. Обычно, как устройство N 1, но с вентилятором и двигателем, установленными на общей раме

13

Односторонний вентилятор с ременным приводом. Обычно, как устройство N 1, но с двигателем, установленным под опорой подшипника

14

Односторонний вентилятор с ременным приводом. Обычно, как устройство N 3, но с двигателем, установленным на спиральной обечайке корпуса вентилятора

15

Односторонний вентилятор с прямым приводом. Приводной двигатель расположен внутри рабочего колеса и корпуса вентилятора

16

Двусторонний вентилятор с прямым приводом. Приводной двигатель расположен внутри рабочего колеса и корпуса вентилятора

17

Двусторонний вентилятор с приводом через муфту. Обычно, как устройство N 6, но со станиной для приводного двигателя

18

Двусторонний вентилятор с ременным приводом. Обычно, как устройство N 6, но с вентилятором и двигателем, установленными на общей раме

19

Двусторонний вентилятор с ременным приводом. Обычно, как устройство N 6, но с двигателем, установленным на спиральной обечайке корпуса вентилятора

Примечание — Устройства N 1, 3, 6, 7, 8 и 17 также могут быть укомплектованы подшипниками, установленными на станине независимо от корпуса вентилятора.



Таблица 3 — Приводные устройства осевых вентиляторов

Устройство N

Описание вентилятора

Схема и расположение привода

1

Ременный привод. Рабочее колесо насажено на вал, вращающийся в двух подшипниках узла вала

3

Ременный привод. Рабочее колесо насажено на вал, вращающийся в двух подшипниках, поддерживаемых корпусом вентилятора

4

Прямой привод. Рабочее колесо насажено на вал приводного двигателя. В вентиляторе нет подшипников. Приводной двигатель смонтирован на станине, которая установлена в корпусе вентилятора

7

Привод через муфту. Обычно, как устройство N 3, но со станиной для приводного двигателя

8

Привод с непосредственным соединением валов. Обычно, как устройство N 1, плюс удлиненная станина для приводного двигателя

9

Ременный привод. Обычно, как устройство N 1, но с приводным двигателем, установленным на корпусе вентилятора

11*

Ременный привод. Обычно, как устройство N 3, но с расположенным снаружи вентилятора приводным двигателем, установленным на общей станине

12

Ременный привод. Обычно, как устройство N 1, плюс дополнительная станина для приводного двигателя

________________

* Нумерация соответствует оригиналу. — Примечание изготовителя базы данных.

5.4 Способы регулирования работы вентилятора

5.4.1 Регулируемый вентилятор

Таким вентилятором считают вентилятор, который обеспечивает необходимое регулирование рабочего режима при работе в системе. Вентилятор имеет или специальное регулирующее устройство, или поворотные лопатки рабочего колеса.

5.4.2 Способы регулирования

Подробно вопросы регулирования рассмотрены в [3] и [4].

Ниже представлены различные способы регулирования, широко используемые для изменения рабочих характеристик вентилятора:

a) регулирование частотой вращения: частоту вращения можно изменять непрерывно либо по шагам с помощью двигателя с регулируемой частотой вращения, ременной передачи, муфты с регулируемой частотой оборотов (инвертора), регулятора напряжения или посредством электронно-коммутируемого двигателя или двигателя с регулируемым магнитным сопротивлением.

Примечание — При сильно изменяемых рабочих условиях регулирование изменением частоты вращения более эффективно, чем регулирование дросселем или входным направляющим аппаратом;

b) регулирование дросселем: характеристика вентилятора изменяется при установке дросселя в воздуховоде непосредственно со стороны входа в вентилятор или выхода из него. Характеристика вентилятора может не измениться, если дроссель установлен достаточно далеко от его входного и выходного сечений. При этом происходит увеличение сопротивления системы и уменьшение производительности вентилятора.

Примечание — При установке дросселя непосредственно вблизи входного или выходного сечения может возникать нарушение устойчивой работы вентилятора;

c) регулирование направляющим аппаратом: направляющий аппарат, установленный при входе в вентилятор, регулирует режим работы вентилятора, создавая закрутку потока на входе в рабочее колесо;

d) регулирование изменением угла установки лопаток рабочего колеса: использование поворотных лопаток рабочего колеса (обычно только для осевых вентиляторов) позволяет изменять угол установки лопаток одновременно за одну операцию во время вращения рабочего колеса;

e) регулирование изменением угла установки лопаток рабочего колеса: угол установки изменяют, только когда рабочее колесо неподвижно. Такой метод регулирования называют «регулируемый угол установки лопаток рабочего колеса».

Квадрат конструкторский — Справочник химика 21


    В практике проектирования вентиляторов часто применяют вычерчивание спирального кожуха с помощью так называемого конструкторского квадрата (см. рис. 6-23). Сторона конструкторского квадрата берется равной а=А/А. Л= (1н-1,2)С /5са (где Л —ширина кожуха). [c.143]

    Спиральный кожух предназначен для отвода в определенном направлении потока, выходящего из рабочего колеса, а также для частичного преобразования динамического давления в статическое. У радиального вентилятора в отличие от центробежного насоса спиральный кожух имеет постоянную ширину В (рис. 3.18). Обечайка очерчивается или по логарифмической спирали, или дугами окружностей по правилу так называемого конструкторского квадрата, при этом сторона этого квадрата в 4 раза меньше величины раскрытия I спирального корпуса. В соответствии с ГОСТ 10616—73 с изм. значения I рекомендуется принимать равными 20 30 40 50 60 70 и 80 % диаметра колеса. Радиусы дуг окружностей определяют либо графическим построением, либо вычисляют по формулам  [c.71]

    Зная раскрытие спирали кожуха А и принимая, что сторона конструкторского квадрата [c.39]

    Профиль спирального кожуха обычно соответствует архимедовой спирали. Ширина его может быть постоянной (обычно у вентиляторов) или постепенно увеличивающейся (у насосов). Приближенное построение архимедовой спирали производится при помощи так называемого конструкторского квадрата (рис. П-б) следующим образом из верщины квадрата проводят заданным радиусом дугу в Д окружности, после чего центр перемещают в следующие вершины и последовательно уменьшающимся радиусом вычерчивают еще две дуги. Эти три дуги и образуют профиль спирального кожуха. Продолжением его является язык , т. е. часть профиля, помещающаяся внутри спирального кожуха. Рациональная длина и контур языка для разных нагнетателей получаются различными. [c.31]

    Далее (фиг. 122) описываем окружность диаметром 2 и в центре ее строим конструкторский квадрат со стороной [c.227]


    Профиль спирального кожуха обычно соответствует архимедовой спирали. Ширина его может быть постоянной (обычно у вентиляторов) или постепенно увеличивающейся (у насосов). Приближенное построение архимедовой спирали производится при помощи так называемого конструкторского квадрата (рис. И-6) следующим образом из [c.31]

    Корпуса вентиляторов выполняются спиральными постоянной ширины и очерчиваются обычно способом конструкторского квадрата (рис. 5.11), где а=(0,25-Ь 0,3) Q/b a, Ь — шири а корпуса. [c.220]

    Приближенно архимедову спираль можно построить при помоши так называемого конструкторского квадрата со стороной а (рис. 4-5). Для этого от вершины конструкторского квадрата проводят определяемым из расчета радиусом дугу в У4 окружности, после чего [c. 91]

    Спиральный корпус. Для отвода в определенном направлении воздуха, выходящего из рабочего колеса, а также для частичного преобразования динамического давления потока в статическое служит спиральный корпус. У центробежного вентилятора он обычно имеет постоянную ширину В (рис. 7), превышающую ширину рабочего колеса. Обечайка спирального корпуса чаще всего бывает очерчена или по логарифмической спирали, или дугами окружностей по правилу так называемого конструкторского квадрата (рис. 7). При этом сторона квадрата а в 4 раза меньше раскрытия спираль-дого корпуса Л. [c.9]

    В целях упрощения построение улитки кожуха производится по методу так называемого конструкторского квадрата (фиг. 52). Этот метод применим во всех случаях, когда стенки кожуха делаются плоскими и ширина его остается постоянной. Сторона конструкторского квадрата делается равной /4 ширины выхода А. [c.126]

    Для приближенного построения контура стенки спирали прямоугольного сечения можно воспользоваться методом конструкторского квадрата . Построение ведется с помощью четырех дуг окружностей с радиусами (см. рис. 1). Центрами окружностей являются уг- [c.44]

    Тривиальной с точки зрения внутренней логики описанных моделей является рекомендация о повышении стохастического параметра х = = vllD, где О — коэффициент макродиффузии. Для выяснения зависимости X (н , /) необходима информация о структуре связи Т), которая в рамках рассматриваемого подхода может бьггь получена только эмпирически в результате идентификации модели и реальных объектов по кривым разделенрю. Однако некоторые качественные выводы могут быть сделаны и априорно из общих рассуждений о характере случайных блужданий частиц. Коэффициент макродиффузии О характеризует квадрат среднего разброса положений частицы за счет случайных воздействий в единицу времени. Определяющими случайными воздействиями при классификации являются взаимные столкновения частиц и их увлечение турбулентными пульсациями несущего гчза. Снижение роли взаимных столкновений может быть достигнуто уменьшением концентрации частиц в потоке, однако это ведет при заданной производительности по материалу к увеличению расхода газа и габаритов аппарата. Компромисс здесь может быть достигнут только при технико-экономической оптимизации технологических и конструкторских решений. [c.51]

    Кожух центробежных вентиляторов по своему очертанию имеет форму улитки, вычерченную по закону спирали Архимеда. Вычерчивание ведется по так называемому конструкторскому квадрату, сторона которого принийается для вентиляторов равной 0,12—0,15 диаметра, а для некоторых типов вентиляторов высокого давления 0,06 диаметра. Боковые стороны кожуха при этом параллельны друг другу. [c.32]

    Построение кожуха вентилятора выполняется по способу конструкторского квадрата. Величина динамического напора составляет от 15 до 40% общего напора. Выбрав таким образом динамический напор (Лдин), [c.226]

    Полнота очистки масла центрифугой определяется действующими центробежными силами, которые пропорциональны массе отделяемых частиц, квадрату угловой скорости и радиусу вращения. Большое значение имеет сопротивление движению отделяемых частиц при их перемещении к периферии ротора. Это сопротивление пропорционально вязкости масла, зависящей в свою очередь от температуры. Так как сорт масла, его вязкость и температура определяются особенностями его применения в двигателе, то в распоряжении конструктора остается только один фактор, на который можно в какой-то степени воздействовать, — это скорость вращения ротора, зависящая в значительной степени от давления масла и гидродинамических особенностей движения его в центрифуге. Многое в этом отношении сделано в конструкторских бюро отечественных заводов. По теории и конструированию центрифуг имеется обширная литература [7—16]. [c.114]

    Профиль спирального кожуха обычно соответствует форме архимедовой спирали. Ширина его может быть постоянной (обычно у вентиляторов) или постепенно увеличивающейся (у насосов). Приближенно архимедову спираль можно построить при помощи так называемого конструкторского квадрата (рис. II.6) следующим образом. Из вершины квадрата проводят заданным радиусом дугу в Vi окружности, после чего центр перемещают в следующие вершины и последовательно уменьшающимся радиусом вычерчивают еще две дуги. Эти три дуги и образуют профиль спирального кожуха. [c.29]


пошаговая инструкция, схема и рекомендации


Настоящий материал посвящен технологии копчения продуктов, которая не требует строительства громоздкой коптильни на территории приусадебного участка. В статье рассмотрим следующие вопросы:
  • Что такое дымогенератор эжекторного типа, и чем он отличается от традиционной коптильни.
  • Из каких элементов состоит стандартный генератор дыма.
  • Из чего можно сделать дымогенератор в домашних условиях.
  • Какими устройствами необходимо оснастить коптильную камеру, работающую в комплекте с дымогенератором.

Каким бы способом ни осуществлялось копчение продуктов в домашних условиях – холодным или горячим, трудно найти человека, который бы устоял перед ароматом и аппетитным видом изысканных домашних деликатесов. Самодельные коптильни давно завоевали популярность среди гурманов.

Простота традиционной коптильни и отсутствие в ее конструкции оборудования, которое со временем может выйти из строя – вот, пожалуй, единственные преимущества этих довольно громоздких сооружений. Совсем другое дело – самодельный генератор дыма. Это компактная установка, состоящая их нескольких довольно простых функциональных модулей, позволяющих регулировать режимы копчения и интенсивность сгорания древесной щепы.

Выразить преимущества дымогенератора проще всего словами тех, кто на практике изучил его возможности.

Tolyattinets Пользователь FORUMHOUSE

В свое время тоже хотел себе коптильню: изучил этот вопрос и пришел к выводу, что дымогенератор – это самый оптимальный вариант. С ним можно коптить и холодным, и горячим способом, что, несомненно, является большим плюсом. Особенно это заметно, если сравнивать дымогенератор с нефункциональным «ящиком» (традиционной коптильней), не имеющим контроля и регулировок, предназначенным исключительно для копчения горячим способом.

Схема эжекторного дымогенератора

Перечислим основные элементы простейшего дымогенератора:

  1. Камера сгорания – металлическая труба, в которую загружается древесная щепа (или опилки) и где происходит сгорание топлива.
  2. Зольник – камера для сбора золы, расположенная под камерой сгорания.
  3. Решетка для щепы – металлическая сетка, устанавливаемая поверх зольника, выполняющая функцию колосников.
  4. Устройство для нагнетания воздуха (компрессор или вентилятор).
  5. Эжектор – узел, формирующий поток дыма и направляющий его в коптильную камеру.
  6. Соединительные патрубки.
  7. Дефлегматор (им оснащаются не все дымогенераторы).
  8. Емкость для сбора конденсата.

Конструкция классического дымогенератора имеет следующую схему.

При этом следует различать дымогенераторы с верхним и нижним отбором дыма.

Большинство пользователей, которые рассказали о конструкции своих дымогенераторов на страницах FORUMHOUSE, считают более практичной схему с нижним забором дыма.

Пушмэн Пользователь FORUMHOUSE

Построил коптильную камеру и сделал дымогенератор с выхлопом вверху: щепа тухнет через 20 минут работы. После того как «поколдовал» с ним, стал работать 2 часа, но древесина полностью не сгорает, в результате чего наблюдается зависание щепы. Посоветовали с нижним отбором дыма устройство изготовить.

Верхнее расположение заборного патрубка выглядит непрактичным по двум причинам:

  1. Чтобы дымогенератор с верхним забором дыма работал устойчиво, ему необходим мощный компрессор, а чем мощнее компрессор, тем быстрее тлеет древесина, что, в свою очередь, приводит к перерасходу древесной щепы.
  2. При верхнем расположении заборного патрубка конденсат, образующийся вверху камеры сгорания, стекает вниз, пропитывая собой весь слой древесины. Это приводит к «зависанию» щепы и к ее неполному сгоранию.

А сейчас небольшое, но важное отступление.

Где бы вы ни расположили заборный патрубок дымогенератора (вверху или внизу), перед загрузкой топлива в камеру сгорания необходимо обязательно проконтролировать влажность древесной щепы. А предварительная сушка пойдет ей только на пользу.

Tolyattinets

По поводу зависания щепы в дымогенераторах: щепа для всех типов дымогенераторов должна быть сухой (ее влажность не должна превышать 14%). Как определить влажность? Этого я не знаю, но поступаю следующим образом: перед копчением помещаю щепу в духовку. Выдерживаю ее при температуре 80-90°С и включенном конвекторе в течение 1–1,5 часов. Что в результате? Во время копчения щепа у меня не зависает.

Но вернемся к теме: рассмотрим конструкцию ключевых элементов устройства более подробно.

кулер 12 вольт как сделать своими руками

В Instagram и Youtube множество роликов, подробно описывающих процедуру изготовления самодельной коптильни вместе с дымогенераторам. В этих видео меньше внимания уделено вентиляторам, которые имеют немаловажное значение для эффективного функционирования. Чтобы сделать кулер для дымогенератора своими руками, потребуется минимум времени и деталей. Большинство комплектующих элементов можно найти в специализированных магазинах или заказать онлайн, к примеру, на Aliexpress.

Принцип работы дымогенератора с компрессором

Генерирующее дым устройство располагается вдали от коптильной емкости и соединено с ней дымоходом. В результате тления древесного топлива вырабатывается дым. Чтобы обеспечить эффективную выработку дыма, а также его быстрое передвижение в камеру и равномерное заполнение ее по всему объему, используют нагнетатель. Он подает воздух, который разрежает дым в эжекторе и способствует его перемещению в емкость с продуктами по дымоводу.

Основные требования к компрессору

Чтобы аппарат выполнял свои функции должным образом, следует учитывать следующие требования к вентилятору:

  • непрерывная работа в течение 7-8 часов и более.
  • потребление небольшого количества электричества.
  • наличие регулятора интенсивности работы;
  • неприхотливость в ремонте и обслуживании;
  • невысокая цена.

На зарубежных сайтах, таких как алиэкспресс, можно отыскать целые установки, но стоимость их внушительна. Альтернативой считается приобретение отдельных деталей и сборка самодельного кулера для дымогенератора.

Несмотря на большое количество требований, в любом интренет-магазине ЭТМ, к примеру, онлайн на coptico можно приобрести вентиляторный блок, дымогенератор и другие комплектующие. Менеджер сможет ответить на все вопросы и подобрать оптимальную по параметрам модель.

Из чего можно и как сделать компрессор для коптильни своими руками

Вентилятор улитка для дымогенератора, собранный своими руками, – это эффективный и экономичный вариант. Соорудить такой аппарат можно, используя простые подручные средства. В качестве основного элемента может быть взят компьютерный кулер или компрессор от холодильника или авто. Даже с помощью изготовленного своими руками вентилятора улитки для дымогенератора коптильный аппарат будет обладать необходимой мощностью для проведения эффективного копчения.

Из вентилятора для ванной комнаты

Простой вариант улитки – из вентилятора для ванной или форточной вытяжки. В этом случае устройство врезается в пластиковую емкость и герметизируется. С другой стороны организовывается выход для подсоединения нагнетателя к эжектору. При включении такого вентилятора в сеть создаются необходимые условия для движения дыма в коптилку. Если возникают вопросы с регулировкой, то можно приобрести онлайн готовый регулятор, с помощью которого легко управлять интенсивностью нагнетания воздуха.

Из кулера ПК

Вентилятор улитка из кулера от компьютера – самый распространенный вариант для сборки своими руками. Деталь находится в свободном доступе. Питаться может от USB нагнетатель воздуха или от PowerBank. Делается вентилятор для дымогенератора из кулера для дымогенератора своими руками по следующей схеме:

  1. В пластиковой бутылке или канистре проделывается отверстие, равное по размерам кулеру. Это важно, чтобы добиться полной герметичности. Удобно делать это электролобзиком.
  2. Кулер вставляется в отверстие и фиксируется на клей или болты.
  3. В крышке проделывается отверстие, куда крепится фитинг.
  4. К переходнику присоединяется патрубок, к которому крепится гибкая трубка, ведущая к дымогенератору.
  5. Проводится полная герметизация всех соединений.

После сборки устройство подключается к источнику питания и вводится в эксплуатацию. Правильно собранный своими руками вентилятор улитка будет обладать достаточной мощностью для проведения копчения в домашних условиях.

Из аквариумного компрессора

Плюс применения аквариумного компрессора в том, что в нем в большинстве моделей есть готовая система регулировки интенсивности подачи воздуха. Для изготовления вентилятора подойдет только активный агрегат, погружной с этой целью не применяют. Из нагнетателя выходит трубка, которую необходимо соединить с дымогенератором через штуцер. Если трубки две, то их необходимо предварительно соединить. Перегонка дыма начнется сразу после включения аппарат в сеть.

Из компрессора от холодильника

От холодильника компрессор также может применяться в домашней коптильне. Своими руками дополнительно изготавливается сборник, в котором будет накапливаться воздух. Это позволит агрегату на время отключаться, чтобы избежать перегрева. Как только запасы начнут заканчиваться, устройство включится снова. Чтобы добиться такой функциональности, на устройстве устанавливается реле давления, которое будет реагировать на изменение показателей, включением или выключением вентилятора.

Из автокомпрессора

Автомобильные компрессоры также применяют для подобных целей. Это могут быть устройства от любых авто: Эталон, Tata и др. Им также свойственен перегрев, поэтому подключение проводится по аналогичной схеме с компрессором от холодильника. Если правильно установить прессостат, то аппарат осуществит самостоятельное включение и выключение, обеспечит при этом бесперебойную подачу воздуха в течение 24 часов.

Как правильно отрегулировать обороты кулера

Резистор переменного сопротивления – лучший способ регулировать обороты кулера, следовательно, влиять на интенсивность подачи воздуха. Подключается он к системе питания. Приобрести такой аппарат можно в любой специализированной точке продаж. В некоторых вентиляторах предусмотрена широтно-импульсная модуляция. Это более сложный механизм, но справится с ним при наличии элементарных навыков возможно. В любом случае самый простой резистор справится с задачей регулировки оборотов.

Примеры изготовления компрессора для дымогенератора своими руками

Собирая вентилятор улитку своими руками, важно правильно подобрать емкость и основной элемент, поскольку неправильная мощность или маленький объем канистры или бутылки приведут к сбою в функционировании и потребности в замене деталей.

Самостоятельная сборка компрессора — дешево и практично

В любом случае алгоритм действий аналогичен:

  1. В дне емкости делается отверстие, куда крепится вентилятор.
  2. В крышке делается другое отверстие, через которое прибор подсоединяется к дымогенератору.

При этом при работе с разными емкостями имеются и особенности.

Из пластиковой бутылки

Возможно использовать бутылки для вентилятора улитки от 2 л., но оптимальный объем – 10 л. С такой емкостью удобнее работать, и функциональные возможности ее больше.

Изготавливая своими руками вентилятор, следует позаботиться о герметизации всех соединений и прочных креплениях, поэтому для работы потребуется клеевой пистолет, метизы, а также прорезиненные прокладки для эффективной фиксации.

Из пластиковой или металлической канистры

Использование канистр при изготовлении своими руками нагнетателя усложняется необходимостью установки приспособления для регулировки оборотов. Резистор подсоединяется с помощью паяльника к блоку питания. Также для фиксации трубок из нержавейки или полипропилена лучше применить газовый ключ, что сделает крепления более надежным.

Собранный своими руками вентилятор улитка, порадует любителей домашних копченостей эффективностью работы и качеством копчения.

Продукты, приготовленные методом холодного копчения, порадуют даже изысканных гурманов, предпочитающих еду из дорогих ресторанов типа sous vide. Еда из домашней коптилки будет такой сочной, красивой и полезной, что не оставит равнодушным никого.

1pokopcheniyu.ru

Камера сгорания

Конструкция классического дымогенератора настолько проста, что изготовить устройство можно, даже не имея соответствующих чертежей. Чтобы не перепутать размеры и представить себе будущий агрегат, можно воспользоваться небольшим эскизом, нарисованным от руки. Об основных размерах устройства мы расскажем вам, опираясь на практические рекомендации пользователей FORUMHOUSE.

Перед тем как приступить к изготовлению камеры сгорания, необходимо определиться с материалом. В идеале это должна быть труба из нержавеющей (пищевой) стали.

При этом многие делают корпус камеры сгорания из обычной металлической трубы диаметром 90-120 мм. Также подойдет и квадратная труба с сопоставимой площадью проходного сечения.

Что касается высоты камеры сгорания: оптимальный размер для дымогенератора с нижним забором дыма – 50 см. Если забор дыма осуществляется сверху, камеру сгорания можно сделать немного ниже (чтобы улучшить тягу).

Методика проведения работ


Смотреть галерею

Если вы решили изготовить компрессор дымогенератора копчения, то выходной патрубок необходимо расположить в горлышке. Главное требование при этом заключается в том, что патрубок должен быть герметизирован, чтобы исключить утечку воздуха мимо шланга. Иногда воздуховод бывает жестким, его сопрягают с корпусом генератора резьбовым соединением. Подобное решение актуально для конструкций высокой мощности.

Зольник и колосниковая решетка

Как можно увидеть на фото выше, нижняя часть камеры сгорания оснащается колосниковой сеткой или решеткой. Это обязательный элемент установки, который служит для поддержания щепы, еще не успевшей прогореть.

Поверх колосниковой решетки в корпусе камеры сгорания проделывается отверстие для розжига щепы (диаметром 8-10 мм). В процессе работы отверстие розжига будет выполнять функцию поддувала. Одинаково распространены дымогенераторы как с одним, так и с двумя (противоположными) отверстиями поддувала. Если щепа будет прогорать слишком быстро, одно из отверстий в любой момент можно закрыть.

Объем и высота зольника рассчитываются, исходя из количества пепла, образующегося в процессе работы. Как показывает практика, даже при длительном копчении пепла в зольнике скапливается очень мало: 1-2 спичечные коробки. Поэтому высота зольника может быть равна и 5-ти, и 3-м сантиметрам. Этого будет вполне достаточно для однократного копчения (для одной загрузки щепы).

Отверстие розжига, расположенное над колосником – это классический вариант конструкции дымогенератора. Кто-то располагает поддувало непосредственно в камере зольника. Принципиальных отличий в работе дымогенератора в этом случае не отмечается.

Tolyattinets

У меня отверстие для розжига находится ниже колосника. Сам зольник высотой где-то 3 см (от нижней крышки до колосника).

Раз уж зашла речь о расположении отверстий, определим правильное местоположение выходной трубы, которая будет служить для отбора дыма из камеры сгорания. С этим нам поможет опыт пользователей портала. Считается, что 5 см – это оптимальное расстояние от колосниковой решетки до центра выходного отверстия (актуально для устройств с нижним отбором дыма). В пользу обозначенного параметра говорит и успешный практический опыт, и «холодные» теоретические расчеты.

a-nry Пользователь FORUMHOUSE

В первых дымогенераторах описанной конструкции выходную трубу делали на расстоянии 50 мм от наглухо заваренного донышка. Поддувало располагалось в той же плоскости, но было развернуто на 90°. Думаю, что эта необходимость связана с накоплением золы, ведь если зола перекроет поддувало или выход, тяги не будет вовсе. По этой причине я у себя и сделал зольник.

Зольник лучше сразу делать в форме съемной нижней крышки. Впоследствии ее легко можно будет отсоединить, чтобы почистить дымогенератор.

Некоторые люди стремятся защитить выходное отверстие дымогенератора специальной сеточкой (чтобы из камеры сгорания в дымоход не попадали опилки, зола или не прогоревшая щепа). Делать этого не нужно, ведь наличие дополнительных элементов может привести к закоксовыванию отверстий или к зависанию щепы. Максимум, что можно сделать для защиты выходного отверстия – это установить над ним небольшой козырек.

a-nry

Выходное отверстие под резьбу 3/4 дюйма ничем не перекрывается. Новый ДГ сделан из нержавейки от дымохода (d=110мм, L=500мм). С двух сторон установлены крышки. В нижней крышке находится зольник и отдельное отверстие для запала. На выходное отверстие сделал внутренний «козырек» от засора мелкой фракцией. Тестовый запуск прошел на опилках: прогорело все – чисто и без зависаний.

Стальная водогазопроводная труба под резьбу ¾ дюйма – это лучший материал для системы каналов, соединяющих дымогенератор с коптильной камерой. В этом вопросе мнения пользователей FORUMHOUSE сходятся практически на 100%.

Техника безопасности при конструировании устройства

  1. На случай неисправностей конструкцию дымогенератора следует оборудовать прибор автоматической системой выключения.
  2. Все провода и остальные хрупкие детали нужно надежно защитить от перегревания и влажности. Для этого их надо располагать на отдалении от нагревательного стержня и прятать в герметичный кожух.
  3. Для создания топочной камеры следует использовать специальную жаропрочную сталь достаточной толщины. Прибор можно покрасить огнестойкой краской. Такая конструкция обеспечит наилучшую надежность и долговечность устройства.
  4. Устанавливать прибор нужно на устойчивую к воздействию высокой температуры поверхность, желательно на слой бетона или постамент из огнестойкого кирпича.

Эжектор

Эжектор – ключевой рабочий узел дымогенератора, который устанавливается на выходе из камеры сгорания.

Он выглядит именно так, если речь идет о конструкции с верхним заборным патрубком. Если же заборная трубка находится внизу камеры сгорания, то эжектор монтируется снаружи (в верхней части дефлегматора) – на трубе, соединяющей нижний заборный патрубок и верхнюю трубу, подающую дым в коптильную камеру.

Принцип работы эжектора становится понятен, если посмотреть на рабочую схему устройства.

Основные размеры эжектора – это диаметры внешней и внутренней трубки устройства, а также расстояние, на которое внутренняя трубка (подающая чистый воздух в систему) заходит в выходную систему дымогенератора.

Размеры выходного отверстия нам уже известны – это проходной диаметр трубы ¾ дюйма. Что касается проходного диаметра внутренней трубки: 6-8 мм – оптимально.

Ratex Пользователь FORUMHOUSE

Если воздуходувка не очень мощная, то желательно трубочку для эжектора использовать с внутренним диаметром – 8…10 мм. Хотя, люди ставят и на 6 мм.

С помощью нехитрой смекалки и материалов, которые можно приобрести в любом строительном магазине, эжектор собирается в течение нескольких часов (максимум).

На какое расстояние маленькая трубка должна заходить в трубу с большим диаметром? Этот параметр имеет большое значение, ведь от него зависит уровень тяги и устойчивое тление щепы. Оптимально – тонкая трубка должна заходить в трубу ¾ дюйма на 2 см или же на 1…1,5 см от зеленой метки (смотрите фото). Перед осуществлением пробного запуска внутреннюю трубку рекомендуется делать с запасом по длине. Укоротить ее до оптимальных размеров можно по результатам эксперимента.

Что можно приготовить

Копчению с помощью фрикционного устройства поддаются многие продукты. Это могут быть любые виды мяса и рыбы. Также оригинальным вкусом обладают копченые сыры, колбасы и сосиски. Кулинарными изысками считаются фрукты и овощи, приготовленные в коптильне. Экспериментальным методом, с помощью использования всевозможных методов маринования, удастся добиться идеального вкуса и аромата блюд, приготовленных своими руками.


Универсальное и практичное решение

Фрикционный дымогенератор – практичный и функциональный агрегат, который поможет без проблем создавать шедевры своими руками без больших затрат и радовать оригинальным вкусом копченостей родных и близких людей.

Сборник для конденсата и смолы

Вертикальный участок трубы, по которой дым подается в коптильную камеру, является, своего рода, естественным дефлегматором. Конденсат, скапливающийся на его холодных стенках, насыщается вредными смолами (способными безнадежно испортить вкус коптящихся продуктов), после чего стекает вниз. С одной стороны, без дефлегматора обойтись нельзя никак, с другой – перед мастером, оснастившим свое устройство вертикальным дефлегматором, встает вопрос утилизации вредных продуктов сгорания древесины. Решается он довольно просто – установкой приемной тары в подходящем для этого месте.

Длина дефлегматора, как правило, чуть меньше, чем длина камеры сгорания.

Технология

Каким бы ни был тип копчения (горячее или холодное), источником дыма будет всегда выступать костер. Холодное копчение подразумевает остывание подаваемого в рабочую камеру дыма. При таком копчении дым не должен быть горячее чем 40 градусов. Костер разводится обычно в 3-5 метрах от рабочей камеры, затем прокладывают дымопровод от костра до камеры. Проходя по трубе, дым остывает до нужных температур.

Устройство трубы-дымохода — это довольно трудный и долгий процесс. Нужно создать условия для остывания дыма, а это не так уж и просто, как может изначально показаться. В качестве дымохода используют стальную трубу (строго без наличия оцинкованного слоя на ней). Для лучшего остывания трубу можно прикопать в землю. Устройство коптильни горячего копчения проще. Над костром располагают рабочую камеру (обычная бочка), и, в принципе, все готово.

Заметно упрощает процесс холодного копчения дымогенератор. Своими руками его может изготовить практически любой. Нужно лишь желание.

Компрессор или вентилятор

Для того чтобы обеспечить бесперебойную подачу воздуха на эжектор дымогенератора, умельцы используют самые разнообразные устройства. Начиная от аквариумных компрессоров и лодочных насосов, заканчивая самодельными приспособлениями на основе кулера для охлаждения системного блока ПК. Однако оптимальным решением в этом плане является радиальный центробежный вентилятор с регулируемой мощностью.

Tolyattinets

В свое время у меня не пошло с компрессором: слабоват оказался. Покупать более мощный не стал, перешёл на вентиляторы. Милое дело: большой запас воздуха, и дымогенератор работает стабильно во время копчения (раньше ДГ затухал – компрессор от аквариума не вытягивал). Если поставите мощный вентилятор, то будет все работать. Вариант, проверенный временем – это радиальный вентилятор.

Мощный вентилятор своими руками. Как сделать различные типы вентиляторов своими руками Изготовление крыльчатки вентилятора своими руками


Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

  1. Пыль всасывается шлангом.
  2. Проходит в мешок (бак, отсек).
  3. Проходит фильтрацию.
  4. Минует двигатель.
  5. Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Вентилятор вытяжки: выбираем правильно

Обычно мощный вытяжной вентилятор необходим в помещениях с сильными источниками загрязнения воздуха, включая кухни, промышленные цеха и участки, лакокрасочные или деревообрабатывающие производства.

Выбирая мощные вентиляторы для вытяжки можно рассматривать как осевые, так и центробежные модели с высокой производительностью. Но следует учитывать, что центробежный больше подходит для сложных сетей с высоким сопротивлением.

Рассмотрим подробнее, как выбрать вытяжной вентилятор наиболее соответствующий поставленным задачам…

Главным параметром при выборе является производительность. Для каждого отдельного помещения она определяется в зависимости от его объема и кратности обмена воздуха, определяемой нормами строительства.

Для ванной кратность воздухообмена составляет 6…8 раз/час, а для туалета 6…10. Перемножая объем помещения, и соответствующее значение кратности обмена мы получаем необходимую часовую производительность.

Второй важный фактор – напор, который надо учитывать при работе с протяженными воздуховодами, сложными системами. Поэтому в промышленных условиях, выбирая мощный вентилятор для вытяжки с высоким напором, часто останавливаются на центробежных моделях.

При решении вопроса, как подобрать вентилятор для вытяжки, следует также учитывать дополнительные факторы:

  • размеры вентиляционного канала, к которому будет осуществляться подключение;
  • наличие трех или однофазной сети электропитания, возможности сети по подключаемой мощности;
  • допустимые значения шума, которые выше у осевых моделей;
  • возможность обслуживания, затрудненную у канальных модификаций;
  • место установки;
  • температуру, запыленность отбираемого воздуха;
  • наличие агрессивных паров, повышенной влажности, требующих применения в качестве материалов вентилятора из стойких пластмасс или нержавеющей стали;
  • наличие взрывоопасной мелкодисперсной пыли в критической концентрации.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

  • Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
  • Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

Создаваемые потоки

— мощность, учитываемая по трем позициям.

Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.

Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс – уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

  1. Двигатель пылесоса нацелен на долговременный режим работы. Крутит лопасть сутками напролет. Обмотки чаще защищены от перегрева, вдобавок воздух проходит по каналам, охлаждая статор.
  2. Двигатель пылесоса нацелен на преодоление значительных пневмонагрузок. При собственноручном разборе этого помощника домохозяйки увидите внутри предохранительный клапан. Попробуйте снять и продуть силой легких. Не получается? А двигатель это делает шутя! Зажмите входное отверстие, либо перегните шланг пополам. Щелчок, донесшийся из нутра корпуса, сообщает о срабатывании. Полагаем, подобной силы хватит с лихвой для проведения вентиляции объекта.

  3. Плюс – мощность всасывания(в аэроваттах) указывается в технических характеристиках, аналогична создаваемому давлению. Таким образом, несложно заранее просчитать по формулам, достаточна ли мощность двигателя для избранной задачи. Иногда производители настолько добры, что указывают скорость движения потока, к примеру, 3 кубометра в минуту. Любой подсчитает: в час – 180 кубических метров. Благодаря высокой мощности, расход будет выдерживаться, несмотря на повороты и изгибы воздуховода.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Устройство и конструкция

Радиальные вентиляторы производят перемещение воздушных потоков с помощью рабочего колеса, установленного внутри корпуса специфической формы. Название «улитка» возникло благодаря некоторому сходству внешнего вида корпуса со спиралеобразной раковиной. Рабочее колесо имеет вид барабана, оборудованного лопатками, расположенными параллельно оси вращения. Работа устройства происходит в тесном взаимодействии корпуса и рабочего колеса, функции которых одинаково важны.

Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.

Особенности

Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.

Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

Крыльчатки, лопасти

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.

Существует два вида:

  • рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
  • открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями

Оформление

Теперь нужно подумать над конструкцией блока вентиляторов, который вы сделали своими руками. Для того чтобы собрать все кулеры воедино, нужно определиться, в форме какой фигуры будет конструкция. Возможно, вам проще будет сложить их в виде квадрата или просто составить в ряд.

В любом случае, для этих целей понадобится клеевой пистолет, который обычно используют для изготовления изделий своими руками в кружках технического творчества или флористики. Можно проклеить с помощью него ребра кулеров в нужных местах и дать остыть. Но если у вас нет пистолета, а есть только проволока и изолента, то можно скрепить кулеры через отверстия для болтов с помощью проволоки, а края обмотать черной изолентой.

Итак, вы успели убедиться, что сделать простой обдув помещения своими руками – это просто и доступно даже человеку, далекому от технического творчества. Такие простые решения способны выручить в ситуации, когда нужно обеспечить прохладу в помещении в безветренную погоду, а обычный вентилятор либо сломался, либо его просто нет в доме. В этих случаях на помощь и приходит простая смекалка.

Итак, все, что Вам нужно подготовить это острый нож, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки. Далее мы рассмотрим две инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками!

Самостоятельное изготовление

Рассмотрим, каким образом может быть создан вентилятор улитка своими руками, чертежи которого можно отыскать в сети интернет или изготовить самостоятельно.

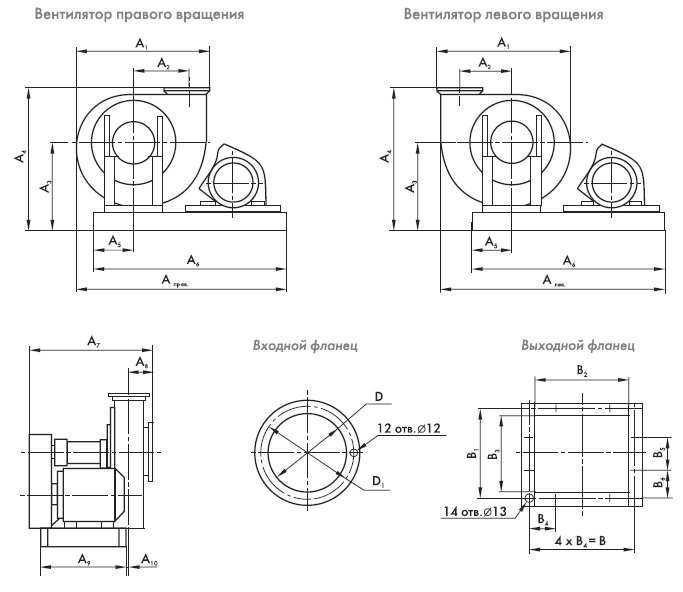

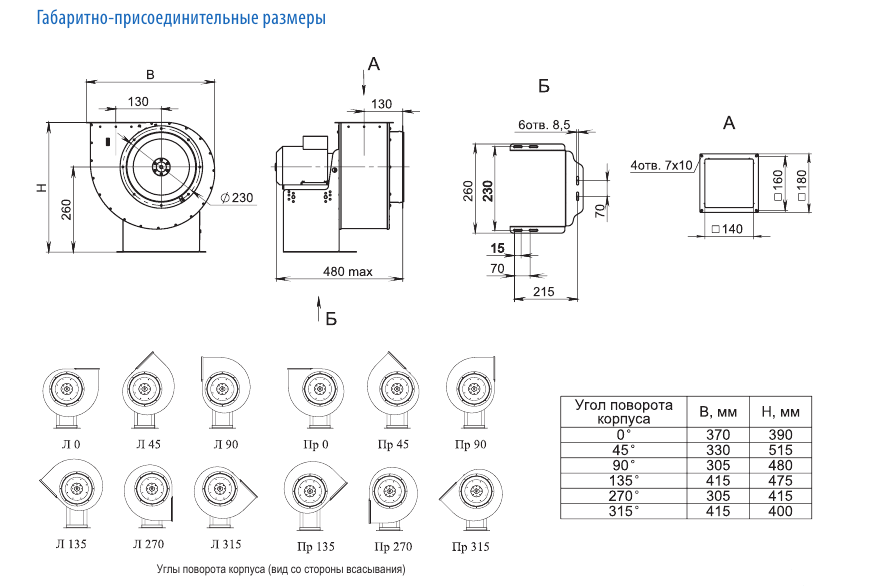

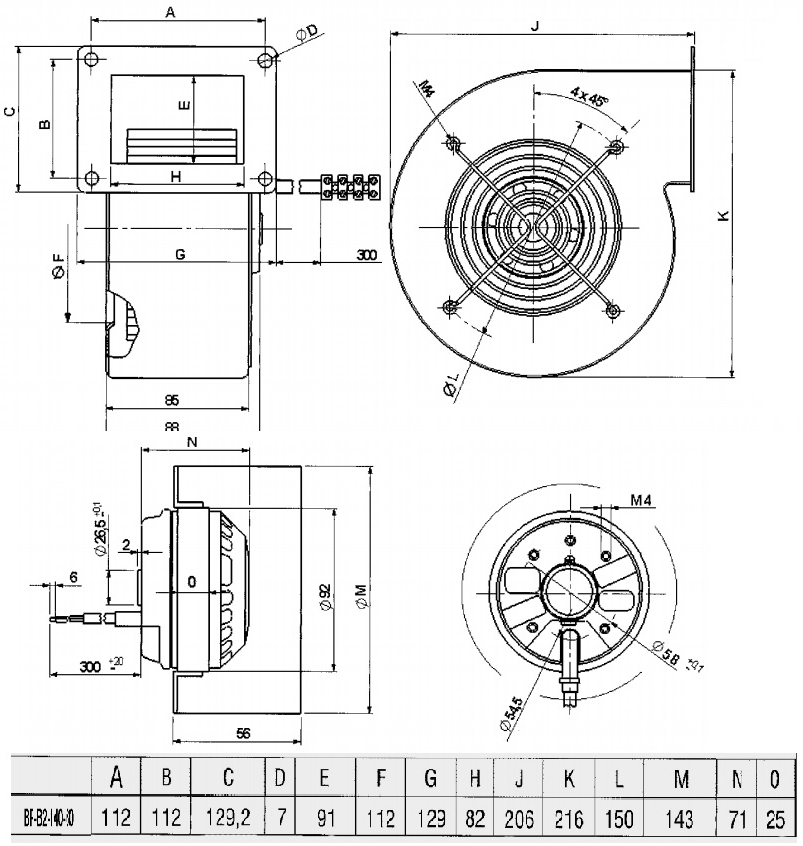

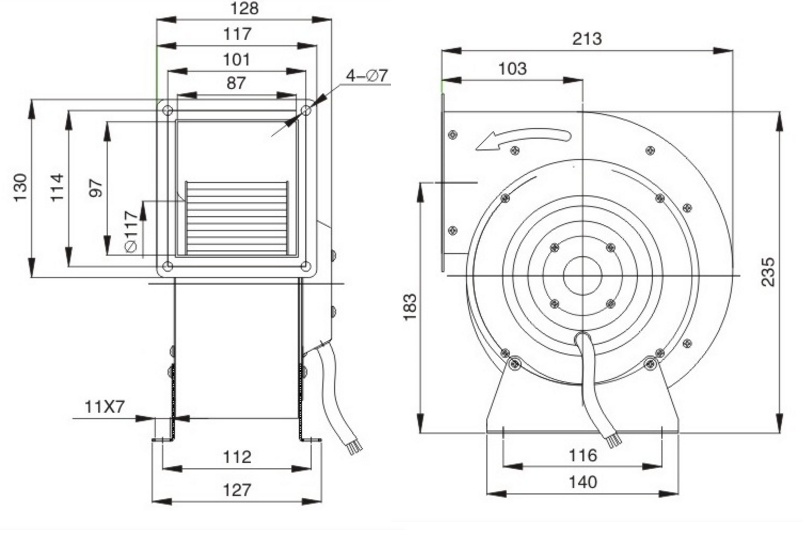

Чертеж

Видеообзор

Рабочее колесо

Прежде всего необходимо обзавестись рабочим колесом. Это важно, так как оно является достаточно массивным элементом и требует хорошей балансировки. Если крыльчатка хоть немного бьет, подшипники электродвигателя (или собственного приводного вала) быстро выйдут из строя. Часто используются готовые крыльчатки от вентиляторов или кондиционеров, но если отыскать их нет возможности, придется делать самостоятельно.

Посадочная муфта

Прежде всего, надо изготовить посадочную муфту. Она делается на токарном станке. Затем муфту прикрепляют к листу металла сваркой или винтами, зажимают в токарном станке и тщательно центруют. В результате получится круглый диск с посадочной муфтой в центре. На нем делается разметка и прикрепляются лопатки. Делать рабочее колесо барабанного типа своими руками нецелесообразно, поскольку качественная балансировка самодельных элементов невозможна.

Корпус

Для корпуса используется листовая сталь или, как в примере на видео, дерево. Из нее вырезают полосу шириной на 0,5-1 см больше толщины рабочего колеса. Полосу сгибают, придавая ей форму улитки. Это — боковая часть корпуса. Затем изготавливают две одинаковых части, повторяющие профиль бокового элемента.

Одна из частей станет внешней стороной корпуса, на ней делают всасывающее отверстие и закрепляют фланец для монтажа воздуховодов или решетки. Вторая часть крепится к корпусу электродвигателя и имеет отверстие для прохода его вала. Она укрепляется на двигателе при помощи болтов, боковая изогнутая часть приваривается к ней сплошным швом без щелей. На кромку привариваются болты, которыми будет прижата внешняя часть со всасывающим отверстием.

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится и крыльчатка (лопасти) тоже.

Чтобы сделать крыльчатку рекомендуем использовать обыкновенный CD-диск. Расчерчиваете его на 8 равных частей и аккуратно прорезаете к центру. Далее разогреваете диск (можно зажигалкой), и когда пластик станет эластичнее, выгибаете лопасти (как показано на фото).

Если крыльчатку не выгнуть, во время вращения диска воздушный поток создаваться не будет. Тут нужно чувствовать меру, чтобы и не переусердствовать тоже.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска рекомендуем вставить пластиковую пробку, в которой необходимо сделать отверстие под ствол мотора. Аккуратно фиксируем сердцевину и переходим к созданию опоры USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура, тщательно изолируем скрутку и переходим к испытательным работам.

Наглядные видео инструкции:

Идея с диском

Идея с компакт-диском №2

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием!

Если дома нет кондиционера и даже бытового вентилятора, а летний зной не дает нормально жить, можно включить свою смекалку и использовать старые запчасти от компьютера. Любой умелец может собрать вентилятор из кулера, благо, материалы для постройки всегда под рукой, и в каждом доме или офисе можно выудить из компьютерного хлама что-то полезное.

Электрическая схема кавз 3976-011 — classic-restaurant.ru

Скачать электрическая схема кавз 3976-011 rtf

схема проезда в метро спб. Справочное кавз с с описением конструкции 3976-011 ПАЗ/, ЗИЛ/В, ЛАЗЕ/К/, Кавз Схема, схема, наличие запчастей: Схема электрооборудования КАВЗПружина патрона подфарника, Половина улитки вентилятора заднего отопителя левая, Половина улитки вентилятора схема отопителя электрическая, Накладка улитки вентилятора, Лопатка обдува электродвигателя. Схемы с АБС КАВЗ и Купить Библиотека classic-restaurant.ru: Инструкции и манулы для автобусов. classic-restaurant.ru Камаз чертеж кабины — электрическая схема подключения варочной поверхности.

КАвЗ не был оборудован соответствующей системой отопления салона отвечающей требованиям СанПиН, 3976-011 соответствовал требованиям ВНИИТЭ к эргономике электрического пространства и, соответственно, не был приспособлен для массовых городских и пригородных перевозок. Материал взят с сайта classic-restaurant.ru –Инструкции–КАВЗ (Инструкции, руководства и мануалы)–Схемы с АБС КАВЗ и Это наш новый раздел, который будем дополнять различными «интересностями».

Обсуждение и помощь на форуме. Сигналы электpические звуковые: С/С – 1 комплект Реле-пpеpыватель указателей повоpота: РС А – 1шт в центральном электрощите. Реле включения тягового pеле стаpтеpа: – 1 шт, в заднем электрощите. Реле включения аваpийной сигнализации: – 3шт, в центральном электрощите. Схема электрооборудования КАВЗ Продажа по низким ценам на весь ассортимент товаров. Доставка за 1 час.

Магазин автозапчастей КАВЗ   Схема электрооборудования КАВЗ Схема, цены и наличие. Масштаб: Изображение целиком. Полезная информация для владельцев автобусов КАВЗ. Материал взят с сайта classic-restaurant.ru Схема электрооборудования автобуса КАВЗ — ЧАСТЬ 2. Обозначения схемы электрооборудования автобуса КАВЗ содержание.. 9 10 11 12 13 14 15 16 17 18 19 Главная Автокаталоги КАВЗ КАВЗ Схема электрооборудования. Схема электрооборудования КАВЗ ← CtrlЗадний фонарь.

Состав Марка машины: Курганский Автобусный Завод Модель машины: КАВЗ Система автомобиля: Автобусы Группа деталей: Электрооборудование Название чертежа: Схема электрооборудования Название детали: Пружина патрона подфарника Каталожный номер детали: Пружина патрона подфарника.  Состав Марка машины: Курганский Автобусный Завод Модель машины: КАВЗ Система автомобиля: Автобусы Группа деталей: Отопление и вентиляция кабины Название чертежа: Схема электрооборудования Название детали: Половина улитки вентилятора заднего отопителя левая Каталожный номер детали: КАвЗ не был оборудован соответствующей системой отопления салона отвечающей требованиям СанПиН, не соответствовал требованиям ВНИИТЭ к эргономике пассажирского пространства и, соответственно, не был приспособлен для массовых городских и пригородных перевозок.

Но и сам завод в то время не стремился довести машину до нормативов, принятых для городских и пригородных автобусов, ведь основным предназначением капотных КАвЗов были служебные перевозки.  Внешне КАвЗ отличается от старых капотных моделей Курганского завода передней частью автобуса, которая была заимствована у грузовика ГАЗ

PDF, EPUB, djvu, txt

Улитка для вентиляции


Центробежный вентилятор улитка: области применения, конструкция и материалы, принцип действия

В основе механизма любого вентилятора лежит ротор с закрепленными на нем лопастями. Назначение их — перемещение больших масс воздуха с целью циркуляции воздуха.

Сфера применения центробежных вентиляторов «улитка» очень широка. Их используют в инженерных системах зданий, промышленных системах вентиляции, сушильных камерах, бытовых приборах, покрасочных, при обдуве станков.

Способ создания воздушного потока путем вращения радиального колеса с лопатками, в спиральной камере, дал название вентиляторам — радиальные или центробежные. Лопасти на колесе могут быть прямыми, изогнутыми или типа «крыло».

Давление потока воздуха, в зависимости от количества и профиля лопаток, а также скорости их вращения, делится на три класса:

  • низкое;
  • среднее;
  • высокое.

Показатели давления укладываются в диапазон от 0,1 до 12 кПа. Поменяв местами фазы тока на клеммах электродвигателя, можно изменить направление вращения рабочего колеса. Делается это перекидным переключателем на движке. Это нужно, чтобы менять режим забора воздуха из помещения с нагнетанием чистого воздуха.

Конструкция и принцип работы

Устройства вентиляторов, используемых для перемещения разнообразных смесей газов и воздуха, бывают нескольких типов. Наиболее востребованным является центробежный радиальный агрегат «улитка».

Он имеет в сборке вращающееся колесо и закрепленные на нем лопасти. Разные модели вентиляторов содержат разное количество лопастей.

Принцип действия вытяжки «улитки» таков:

  1. Воздух засасывается внутрь ротора сквозь входное отверстие;
  2. Воздушная масса получает вращательное движение;
  3. Далее, посредством центробежной силы, которую создают вращающиеся лопатки, воздух под давлением нагнетается к выходному отверстию. Оно расположено в спиральном кожухе.

За счет сходства кожуха с улиткой вентилятор и получил свое название.

Материалы корпуса

Промышленная «улитка» может включать разные материалы — в зависимости от агрессивности среды применения. Обшивка агрегата общего назначения, эксплуатируемого в неагрессивных смесях газов с содержанием частиц менее 0,1 г/куб. м, производится из листовой оцинкованной или углеродистой стали разной толщины. Если среда содержит агрессивные газовые смеси, характерна присутствием активных газов и испарением кислот, применяются коррозионно-устойчивые стали. Вентилятор «улитка» в таком исполнении работает при температуре до 200 градусов тепла по Цельсию.

Есть взрывозащищенный вариант корпуса вытяжки. Он собран из пластичных металлов: меди или алюминиевых сплавов. Здесь при работе вытяжки исключается искрение, являющееся основной причиной взрывов.

Рабочее колесо

Требования к материалам для рабочего колеса с лопатками — пластичность и защищенность от коррозии. Тогда колесо выдержит вибрационные нагрузки и химическое воздействие среды. Для проекта формы и количества лопаток, во внимание берутся аэродинамические нагрузки и скорость вращения. Большая скорость вращения большого количества слегка изогнутых либо прямых лопаток, формирует устойчивый воздушный поток. При этом создается меньше шума.

Центробежную вытяжку следует классифицировать как оборудование с повышенной вибрацией. Причина вибрации — низкий уровень сбалансированности вращающегося колеса. Вибрация несет в себе такие негативные факторы: разрушение основания в месте установки оборудования и высокий шумовой уровень. Минимизирует вибрацию установка амортизационных пружин. Пружины монтируются под основание корпуса. Кроме того, для некоторых моделей вместо пружин применяются резиновые подушки.

Электродвигатели

Оборудование для вентиляции типа «улитка» снабжается электродвигателями со взрывобезопасными крышками и корпусами. Для окраски корпусов двигателей используется специальный защитный состав. В большинстве своем — это асинхронные механизмы с фиксированной частотой вращения. Подключаются они к однофазной или трехфазной сети, в зависимости от конструкции. В особых случаях применяются двигатели с регулируемой скоростью вращения.

Размеры

Размеры вытяжек «улитка» могут быть различными. Диаметр агрегата варьируется от 250 до 1500 мм. «Улитки» могут представлять единое целое либо быть разделены на несколько частей. В случае с маленькими вентиляторами с цельной улиткой, углом поворота можно пренебречь. Достаточно открутить болты и развернуть ее в нужное положение. Модели побольше в основном разборные. Для них угол поворота — важный параметр, который следует учитывать.

Как сделать вентилятор улитку своими руками: крыльчатки, лопасти

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Устройство и конструкция вентилятора

Схема работы радиального вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

  • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
  • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
  • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Самостоятельное изготовление

радиальный вентилятор для котла

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

  1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
  2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
  3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
  4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

Серия Потребляемая мощность, кВт Производительность, м3/мин Давление, Па
ND (низкое давление) от 0,03 до 7,5 от 3,2 до 95 от 330 до 1900
RD (среднее давление) от 0,04 до 22 от 2,7 до 125 от 650 до 9600
HRD (высокое давление) от 0,55 до 22 от 7,8 до 96 от 2600 до 16400
HRD-FU/FUK (частотный преобразователь) от 0,75 до 20 от 7,7 до 97 от 4900 до 20000
FD RDF (конвейерные) от 0,25 до 11 от 10,5 до 64 от 1100 до 6800
SVD (специальные) от 0,6 до 4 от 23 до 71 от 1200 до 2600
Серия ND Серия RD Серия HRD Серия HRD-FU/FUK Серия FD RDF Серия SVD

Как сделать вентилятор улитку своими руками

Первоначальная задача любого вентилятора заключается в создании верно-направленного воздушного потока из помещения, склонного к загрязнениям или возникновению повышенной влажности. Одним из самых эффективных очистительных систем радиального типа называется вытяжка с необычным названием – улитка.

Вентилятор «Улитка» — эффективная очистительная система

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

  • потоки пониженного давления;
  • давление среднего значения;
  • потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Профессионалы предупреждают, чем мощнее вентиляционный агрегат, тем больше усилий по его установке следует приложить. Самодельный короб или основание поспособствует быстрому подключению и корректной работе всего устройства на протяжении длительного времени.

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Дальше центробежный вентилятор собирается из подручных материалов или частей старого устройства. Для таких целей подойдут металлические листы или пластик. Монтаж силового агрегата требует особого внимания, поэтому на этом этапе время уделяется выбору вала или привода. Установленный кулер обеспечит своевременное охлаждение агрегата, продлевая жизнь всему устройству.

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Вентиляторы улитка: радиальные, центробежные и вытяжные

Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.

Фото вентилятора улитка

Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.

  • Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент;
  • Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование;
  • Улитка представляет собой корпус, выполненный в виде спирали;
  • Задача корпуса — выполнять задачи воздушного канала;
  • Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования;
  • Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо;
  • Этот радиальный элемент оборудования соединяется с силовой установкой;
  • Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область;
  • Входной патрубок конструкции служит для поступления воздуха или другой среды;
  • За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает;
  • Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения;
  • Движение лопастей вентилятора улитки зависит от конструкции оборудования. Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот;
  • При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны.

Создаваемые потоки воздуха

Фото промышленного вентилятора улитка

Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки.

  1. Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
  2. Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
  3. Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.

Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.

Делаем своими руками

Построение вентилятора-улитки — дело не самое сложное, если вы решите взяться за самодельный агрегат своими руками.

Есть несколько важных рекомендаций, которые следует учесть перед построением своими руками вентилятора улитки.

  1. Функциональное назначение. Для оснащения системой вентиляции части помещения, небольшого участка или оборудования, корпус допускается собрать из подручных материалов. Если это центробежный агрегат, который будет формировать воздушные потоки для обеспечения работы котельного оборудования, тогда корпус изготавливается своими руками на основе нержавеющей стали или жаропрочного металла.
  2. Мощность. Этот параметр напрямую зависит от функций, которые будет выполнять центробежный агрегат. Многие домашние умельцы используют улитки, снятые со старого оборудования, вентиляционных систем, вытяжек или пылесосов. За счет использования такого агрегата, вы гарантируете точное соотношение мощности и характеристик корпуса.

Если вы хотите сделать улитку для бытового применения, использования внутри мастерской, тогда собрать своими руками устройство можно. Все остальные ситуации подразумевают необходимость использования только заводских, проверенных улиток.

Чтобы своими руками собрать эффективный самодельный вентилятор-улитку, вам потребуется выполнить следующие задачи:

  • Рассчитать габариты будущего оборудования. Если это центробежный агрегат для установки на ограниченном пространстве, обязательно воспользуйтесь демпферными прокладками. Они позволят компенсировать образующиеся вибрации в процессе его работы, уберегут улитку от преждевременного износа. Если это крупный стационарный агрегат, защита от вибраций происходит за счет массы оборудования и его фиксации;
  • Изготовить корпус вентилятора-улитки. Если у вас нет готового короба, который идеально подойдет для вентилятора, используйте подручные материалы. Для данных целей подойдет пластик, фанерные листы, сталь. Если вы решите взять листы фанеры, убедитесь, что в процессе сборки конструкции полностью отсутствуют зазоры, все швы качественно загерметизированы;
  • Продумать схему силового агрегата улитки. Задача силовой установки — вращать лопасти вентилятора. При выборе учитывайте, какую мощность имеет улитка. Если это центробежный вентилятор высокой мощности, используйте ременной привод. В небольших установках актуально применять вал, который соединяет редуктор мотора с ротором;
  • Использовать крепежные элементы. При установке вентилятора-улитки на внешнем корпусе конструкции, используют П-образные монтажные пластины. Если мощность агрегатов внушительная, тогда обязательно примите на вооружение массивное, прочное основание;
  • Минимизировать шум. Улитка высокой мощности характеризуется тем, что такой центробежный вентилятор излучает достаточно много шума. Объективно лучший способ защититься от шума улитки — собрать оборудование максимально качественно. Уже после сборки улитки компенсировать шум проблематично. Самыми шумными являются модели, корпус которых изготовлен из пластика и металла. Деревянные корпусы уменьшают шум улитки, но существенно уступают металлическим и пластиковым аналогам длительностью эксплуатации.

Согласно представленной схеме вы можете создавать вытяжные центробежные устройства различной мощности назначения своими руками. При необходимости можно вносить изменения в схему, менять комплектующие, добавлять вспомогательные элементы.

Наиболее значимым моментом при сборке вентилятора своими руками — это надежная герметизация всех имеющихся в конструкции швов и защита самого двигателя. С течением времени и по мере эксплуатации на двигатель, не имеющий надлежащей защиты, может попадать различный мусор, пыль, грязь и влага. Не секрет, что это приводит к износу, постепенному разрушению и выходу оборудования из строя.

Рейтинг статьи — рейтинг материала: 3,00 из 5 Loading…

Ремесло и письмо улиток

Это упражнение «Поделка и письмо улитки » — это увлекательный способ популяризировать творческое искусство и начальные навыки письма в классе и дома!

Ученики используют мелкую моторику, чтобы вырезать, раскрашивать и свернуть бумагу в фигурную форму улитки!

Что вам понадобится :

Подготовка

  1. Загрузите и распечатайте шаблоны «Улитка и лист». Я добавил шаблоны улиток и листьев, которые вы можете распечатать на белой или цветной копировальной бумаге или, в зависимости от вашего принтера, прямо на плотной бумаге.Вы также можете создать трафареты улитки и листа и нарисовать их на плотной бумаге, если вы не можете печатать прямо на них.
  2. Разрежьте улиток по пунктирным линиям, или вы можете заранее обрезать каждый контур улитки, если это необходимо вашим ученикам.
  3. Разрежьте листовые шаблоны. Убедитесь, что у вас достаточно листьев и улиток, чтобы дать каждому ученику хотя бы по одному.
  4. Разложите бумажную улитку и шаблоны листьев на столах вместе с маркерами, клеем и ножницами.

Щелкните здесь, чтобы просмотреть и загрузить шаблоны «Улитка и лист», а также БОНУС-подсказку по написанию улитки (TeachersPayTeachers.com)

Инструкции для студентов:

  1. Раскрасьте и украсьте шаблон улитки маркерами, пока он плоский.
  2. Аккуратно вырежьте вокруг глаз и по контуру улитки.
  3. Скатайте улиток, начиная с противоположного от глаз конца.
  4. Раскрасьте и обрежьте шаблон листа.
  5. Приклейте нижнюю часть улитки к верхней части листа.

Это такое веселое занятие. Думаю, мы будем делать их всю неделю!

* Обновления *

В итоге мы использовали наших улиток, чтобы украсить нашу летнюю доску объявлений!

Я также сделал несколько очень очаровательных бумажных улиток. Вы можете сделать уменьшенные версии улиток и соединить крошечных улиток с более крупной улиткой, чтобы получилось целое семейство улиток!

Улитки для детей на Amazon:


СохранитьСохранитьСохранитьСохранить

СохранитьСохранить

Строительство орхидариума — Pumpkin Beth

Мне нравится создавать в помещении бутылочные сады, террариумы, виварии, орхидариумы и другие внутренние сады.В этой статье я расскажу, как создавался один из моих орхидариумов. Я надеюсь, что эта функция поможет вам, если вы планируете создать орхидарий, виварий, террариум или еще один прекрасный домашний сад.

Стеклянный шкаф

Вполне возможно построить свой собственный стеклянный шкаф, но это сложный и трудоемкий процесс, которого я решил избежать в данном случае.

Для продажи имеется большой выбор новых и подержанных готовых вивариев, многие из которых были разработаны и проданы для содержания лягушек-дротиков, гекконов и хамелеонов.К счастью, большинство из этих террариумов также подходят для выращивания растений внутри помещений.

В этом случае, чтобы создать этот орхидариум, я выбрал вольер ExoTerra Natural Terrarium Medium / X-Tall , который вы можете видеть на картинке ниже.

Природный террариум ExoTerra Medium / X-Tall. Террариум имеет размеры 60 см x 45 см x 90 см (Ш x Г x В) и поставляется с крышкой из проволочной сетки, открывающимися дверцами, вентиляционными отверстиями и направляющими для кабелей. Также есть фон из полистирола, который я удалил на этой фотографии.

Этот террариум ExoTerra Natural Medium / X-Tall имеет высоту 90 см (35,5 дюйма), ширину 60 см (23,5 дюйма) и глубину 45 см (17,5 дюйма), что является идеальным размером для того места, где он будет установлен. Этот террариум ExoTerra был поставлен Нортгемптонским центром рептилий . Сотрудники Нортгемптонского центра рептилий были дружелюбны и любезны — мой первый террариум прибыл с трещиной на задней стеклянной панели, к счастью, Нортгемптонский центр рептилий прислал мне новый террариум, который прибыл на следующий день.

Террариум ExoTerra Natural Medium / X-Tall с запираемыми стеклянными дверцами, вентиляционной панелью спереди, герметичной водонепроницаемой зоной для резервуара в основании террариума, а также направляющими для кабелей для любого электронного оборудования. , съемная крышка из проволочной сетки для вентиляции — вверху и слегка приподнятые ножки (полезно, если вы хотите разместить тепловой коврик под корпусом — я не буду использовать тепловой коврик). Этот террариум также поставляется с фоном из полистирола с эффектом камня, который я решил не использовать в данном случае.

Создание ложного дна

Важно, чтобы в этом орхидариуме была влажная среда с прекрасными условиями для выращивания орхидей, которые я хочу выращивать. Я планирую выложить дно этого орхидариума подушечным мхом. Я решил использовать так называемую технику «ложного дна» — когда приподнятая платформа используется для поддержки основного ландшафта террариума с резервуаром с водой под ней.

Самый простой способ создать это ложное дно — использовать пластиковые решетки, известные как «ящик для яиц».Ящик для яиц можно легко разрезать по размеру с помощью крепких ножниц. Ящик для яиц можно приобрести у поставщиков аквариумов, хотя я нашел свой на eBay. Каждая панель ящика для яиц имеет проушины и прорези, которые позволяют комбинировать их для создания большей площади. Добавив вертикальные панели по бокам, я построил форму «корзины» из ящика для яиц, которая будет удерживать компост у основания моего орхидария. Чтобы собрать корзину, я использовал стяжки, они прочные, быстрые и простые в использовании.

Корзина ящика для яиц с трубными ножками для ее подъема и создания резервуара.

Корзина для яиц поднимается над дном резервуара с помощью коротких отрезков пластиковой водопроводной трубы, которая также прикрепляется к ящику для яиц с помощью стяжек.

Деталь корзины ящика для яиц, показывающая застегивающуюся на молнию конструкцию корзины и ножки для труб

Обратите внимание, что важно просверлить несколько отверстий вокруг основания труб, чтобы любая вода в резервуаре могла свободно входить и выходить труб — это сделано для предотвращения заполнения пластиковых труб застойной водой, которая может способствовать возникновению нежелательных условий у основания орхидариума.

Деталь корзины ящика для яиц с просверленными отверстиями в ножках трубы, чтобы вода могла циркулировать и не застаивалась.

После завершения корзина готова к установке в резервуар.

Укомплектованная корзина для яиц.

Корзина ящика на месте. Вы можете увидеть пространство под ним, которое останется резервуаром для воды.

Следующий шаг — убедиться, что компост и мох остаются влажными. Я выложил корзину куском ландшафтной ткани, а затем положил поверх нее капиллярную циновку.Я позаботился о том, чтобы капиллярные коврики долго свисали, эти выступы будут спускаться в резервуар для воды внизу, забирая воду, чтобы увлажнять компост наверху. Я использовал компост без торфа от BiOrb в качестве компоста в моем орхидариуме.

Корзина, обшитая ландшафтной тканью и капиллярным матом, спускается в резервуар.

Капиллярное покрытие — не самая красивая особенность, поэтому я добавил экран из черной ландшафтной ткани по бокам основания орхидариума, чтобы улучшить эстетику.Темный цвет этой ландшафтной ткани также поможет уменьшить количество света, попадающего в водоем орхидариума — это поможет предотвратить накопление водорослей у основания орхидариума.

На этом этапе я также вставил небольшую пластиковую трубку через ландшафтную ткань в резервуар — это для того, чтобы у меня была возможность легко слить воду из резервуара и заменить старую воду свежей дождевой водой, когда необходимо, без необходимости демонтировать для этого всю основу орхидариума.

Дренажная труба для замены пластовой воды. Вы также можете увидеть вентиляционные отверстия в основании дверей террариума Exo Terra.

Деталь, показывающая дренажную трубу, которую можно использовать для слива воды из резервуара, если ее необходимо заменить.

Когда я устанавливал свой террариум в тропическом лесу, я использовал другую технику для создания основания. Если вам интересно , вот ссылка на статью, которую я написал об установке моего террариума в тропическом лесу .

Создание ландшафта

Теперь, когда основы орхидариума созданы, следующим этапом является его ландшафтное оформление.В террариуме можно создать все виды оригинальных, сложных и привлекательных ландшафтов — некоторые люди используют камни или ветви, прикрепленные силиконом к задней и боковой сторонам террариума. Другой вариант — использовать расширяющуюся пену, которую можно слепить по своему собственному дизайну, а затем покрыть кокосовым компостом и мхом, чтобы создать привлекательный фон для орхидей. Я решил не добавлять никаких постоянных приспособлений на этом этапе, что дает мне возможность что-то изменить, если я захочу это сделать.У меня есть много орхидей и террариумов, которые я могу разместить на небольшом пространстве; Мне нужно убедиться, что у меня есть универсальные корпуса, которые при необходимости можно менять.

Я купил несколько больших скульптурных кусочков пробковой коры в магазине Porters Foliage на рынке Нью-Ковент-Гарден , которые я вырезал по размеру, чтобы они поместились в этом орхидариуме. Я использовал дополнительный кусок ящика для яиц, чтобы поддержать пробковую кору и не допустить, чтобы пробка повредила капиллярное покрытие или ландшафтную ткань ниже.

Деталь основания скульптуры из пробковой коры на ящике.

Размещение коры пробки в террариуме.

Я разместил большие куски плоской пробковой коры позади этого орхидариума, чтобы создать фон для пробки и растений перед ним. Эта пробка предоставит дополнительные места для орхидей внутри орхидариума. Затем я наполнил корзину для яиц в основании орхидариума кокосовым компостом. Я положил подушку-мох сверху — чтобы создать основу ландшафта для этого орхидариума.

Орхидариум с пробкой и мхом.Установлены первые орхидеи, подборка рестрепи.

Освещение для орхидариума

Я выбрал светодиодные лампы, которые обеспечивают хорошую цветовую температуру для растений, с освещением около 6500K, что очень похоже на естественный дневной свет. Светодиодные лампы потребляют очень мало энергии и почти не выделяют тепла во время работы.

Я решил использовать систему светодиодного освещения Advanced от Jungle Hobbies . Эти огни имеют встроенный таймер и программируются с 5 световыми ступенями (рассвет, восход, дневной свет, сумерки и закат), что дает хороший диапазон уровней освещенности и цветовых температур в течение дня.

Усовершенствованная система светодиодного освещения Jungle Hobbies.

Усовершенствованная система светодиодного освещения Jungle Hobbies — с часами на одном конце света.

Система светодиодного освещения Jungle Hobbies Advanced может управляться и программироваться с помощью удобного пульта дистанционного управления.

Усовершенствованная система светодиодного освещения Jungle Hobbies. Этот снимок был сделан с освещением в режиме «закат» — основные белые светодиоды приглушены и дополнены рядом цветных светодиодов, чтобы дать теплое вечернее свечение.

Когда я устанавливал свой террариум в тропическом лесу, я использовал другой набор светильников, мне очень понравились светильники, которые я использовал для своего террариума в тропическом лесу. Вот ссылка на статью, которую я написал о настройке моего террариума Rainforest .

Поддержание уровня влажности и обеспечение вентиляции в орхидариуме

Террариумы Exo Terra поставляются с крышкой из проволочной сетки, которая обеспечивает отверстие для циркуляции воздуха и воздухообмена внутри террариума. Важно иметь хорошую циркуляцию воздуха и обеспечивать воздухообмен внутри террариума, но наличие такого большого открытого входа и площади воздухообмена имеет недостатки, приводящие к быстрому падению уровня влажности, что не очень хорошо для мох и орхидеи, которые я планирую выращивать внутри, большинство из которых предпочли бы иметь относительную влажность 60-70%.

Чтобы уровень влажности не падал так быстро, я сначала решил сделать стеклянную крышку для этого орхидариума, но это было слишком дорого. Затем я нашел компанию Aquarius Plastics , которая смогла вырезать и отполировать кусок прозрачного акрила толщиной 6 мм до нужного размера и формы, чтобы он соответствовал верху орхидария. Дизайн, который я создал для крышки, включает:

  • Пазы в задних углах, чтобы позволить кабелям / трубкам входить и выходить.
  • Пазы в передних углах, чтобы приспособиться к изгибу дверных петель.
  • Квадратное отверстие для установки внешнего вентилятора.
  • Круглое отверстие, которое в настоящее время закрыто, но я могу использовать его в будущем — если я установлю блок туманообразования, чтобы улучшить влажность.

Сменная крышка для бака ExoTerra — кусок прозрачного акрила толщиной 6 мм, вырезанный по форме, с отверстиями для установки форсунок системы туманообразования MistKing и выемками по углам для направляющих кабеля и передних петель. Квадратное отверстие предназначено для внешнего вентилятора, а круглое отверстие позволяет мне добавить туманообразователь в будущем, если я захочу.

Вентиляторы для орхидариума

Вентиляция в этом орхидариуме необходима. Важно поддерживать хорошее движение воздуха в орхидариуме, а также контролировать поток воздуха в орхидариум и из него, сохраняя при этом уровень влажности внутри вольера. Для этого я установил два вентилятора:

  • Внешний вентилятор расположен в акриловой крышке этого орхидариума — в потолке аквариума. Этот вентилятор будет вытягивать воздух из верхней части стеклянного резервуара и, таким образом, втягивать свежий воздух через вентиляционные отверстия в перекладине в передней части орхидариума (сразу под входными дверями).
  • Внутренний вентилятор, расположенный в верхнем углу бака. Этот вентилятор будет работать постоянно (24 часа в сутки), циркулируя воздух в этом орхидариуме и обеспечивая постоянный уровень влажности внутри помещения.

Я купил два маленьких тихих охлаждающих вентилятора производства AC Infinity , но для этой цели подойдет любой маленький компьютерный вентилятор. Вентиляторы питаются через USB-кабели и при необходимости могут быть подключены гирляндной цепью. Следовательно, если вы создавали корпус большего размера и вам требовалось более одного внешнего вентилятора и двух или более внутренних вентиляторов, для внешних вентиляторов потребуется только один адаптер питания, а для внутренних вентиляторов — другой.Эти вентиляторы также имеют индивидуальные переключатели скорости с настройками низкой, средней, высокой и выключенной скорости.

Внутренний вентилятор будет работать постоянно, перемещая воздух внутри орхидариума и обеспечивая постоянный уровень влажности во всех областях аквариума. Выбор того, как часто будет включать внешний вентилятор для втягивания нового, свежего более сухого воздуха, является более сложным, поскольку любой новый воздух, поступающий в орхидариум, приведет к падению влажности. Я решил справиться с этим, подключив этот внешний вентилятор к гигростатическому контроллеру , у которого есть датчик влажности, который я разместил в орхидариуме, для автоматического управления внешним вентилятором, когда уровень влажности слишком высок, но чтобы гарантировать если влажность упадет ниже, скажем, 75% относительной влажности, внешний вентилятор автоматически выключится, тем самым сохраняя влажную среду внутри орхидариума.

Внутренний вентилятор, используемый для циркуляции воздуха в террариуме. Вентилятор крепится к стеклу маленькими крючками-присосками.

Два вентилятора на месте: один прорезан в акриловой крышке, чтобы обеспечить воздухообмен снаружи, а другой — для внутренней циркуляции и движения воздуха.

Внешний циркуляционный вентилятор, который опускается в отверстие в акриловой крышке и позволяет воздуху выходить из резервуара, втягивая свежий воздух через передние вентиляционные отверстия прямо под дверцами террариума ExoTerra, обеспечивая хороший воздухообмен внутри террариум.

Система туманообразования Orchidarium

Для системы туманообразования этого Orchidarium я выбрал установку системы туманообразования MistKing (которая также производится Jungle Hobbies).

MistKing Ultimate Misting System — это стартовый пакет со всем необходимым для настройки автоматической системы запотевания террариума.

В Великобритании не так много поставщиков MistKing. У Jungle Hobbies есть офис в ЕС, поэтому они смогли отправить мне системы освещения и туманообразования в течение пары недель.

Настройка системы туманообразования в первый раз очень проста — инструкции очень четкие. Пластиковая труба просто проталкивается в фитинги для насоса и госпожи — хотя, тестируя это впервые, я обнаружил, что у пары соединений не было водонепроницаемого соединения, из-за чего у меня образовалась лужа воды. Эту проблему решило простое продвижение труб в глубину, чтобы обеспечить надлежащее водонепроницаемое соединение.

Насос MistKing. Блок слева — это DripZip, который поддерживает давление и позволяет системе работать с круговым потоком, обеспечивая немедленное давление воды на господа, когда включается насос.Чтобы все было в порядке и порядке, я поместил насос и адаптеры питания в коробку с прорезями для кабелей и труб. Другой вариант — поставить их внутрь шкафа или подставки, на которой ставится террариум.

Система туманообразования поставляется с таймером, который можно запрограммировать на автоматическое опрыскивание резервуара в разное время в течение дня. Также можно управлять системой запотевания с помощью альтернативного гигростатического контроллера для поддержания определенного диапазона влажности, если хотите.

Секундный таймер MistKing, показывающий текущее время и следующую программу запотевания. Систему запотевания можно активировать вручную, удерживая кнопку «вверх» в течение пяти секунд.

Система запотевания не имеет резервуара для воды, поэтому я использовал черное ведро с крышкой (которая не пропускает пыль и свет). Установить перегородку на ковш очень просто.

Простое ведро с крышкой, просверленной под переборку, является отличным резервуаром для системы запотевания.

Деталь, показывающая перегородку, вставленную в ковш через небольшое отверстие. Это позволяет питать насос самотеком, обеспечивая быстрое заполнение насоса при каждом запуске.

Три сопла системы туманообразования MistKing проходят через специально просверленные отверстия в акриловой крышке террариума и могут быть направлены так, чтобы образовать тонкое облако тумана по всему резервуару.

Каждая форсунка MistKing создает мелкий туман из 50 микронных капель.

Вот Орхидариум, наполненный орхидеями, мхами и папоротниками.Он еще не полностью закончен, я хотел бы кое-что исправить, но подумал, что покажу вам, как сейчас выглядит этот орхидариум.

Орхидариум, полностью засаженный миниатюрными орхидеями и несколькими папоротниками.

Phalaenopsis lowii.

Restrepia purpurea ‘Rayas Vino Tinto’, на фото внутри моего орхидария.

Список посадки орхидариума

Вы можете увидеть Список посадки этого орхидариума, который включает подробную информацию о том, где я купил все растения, папоротники, мох, пробку для этого террариума, вы также найдете информации о каждом из растения внутри этого орхидариума .11 ноября 2017 года я перестроил многие из моих террариумов, в том числе этот Орхидариум, Список посадок орхидариумов отражает это обновление, а также отображает любые растения, которые ранее были выращены в этом Орхидариуме, любые растения, которые я добавлю в будущем, также будут добавлены в этот список.

Вы можете прочитать о Aerangis luteo-alba var. rhodosticta экземпляр, который растет в этом орхидариуме и видит его цветы, , нажав здесь .

Вы можете прочитать об образцах Gastrochilus retrocallus , которые растут в этом орхидариуме, и увидеть их цветы, , нажав здесь .

Вы можете прочитать об образце Phalaenopsis honghenensis , который растет в этом орхидариуме. Вы можете увидеть цветущее растение и узнать больше о его аромате, , нажав здесь .

Вы можете увидеть образец Restrepia citrina , который растет в этом орхидариуме, а также узнать больше о растении и увидеть его цветы, , нажав здесь .

Список посадки орхидариума в настоящее время выглядит следующим образом:

  • Aerangis lueto-alba var.rhodostica
  • Aerangis mystacidii
  • Athyrium видов
  • Bulbophyllum ambrosia
  • Bulbophyllum sessile
  • Ceratochilus biglandulosory Ceratochilus
  • Dinema 9263
  • 2 Ceratochilus biglandulosory 3
  • Humata repens
  • Lepanthopsis astrophora ‘Stalky’
  • Leptotes bicolor
  • Oncidium hians
  • Ornithophora radicans
  • Ornithophora radicans
  • Phandola radicans
  • Phandola radicans
  • Phandola radicans
  • Phalaenopsis lobbii f.flavilabia
  • фаленопсис лоу
  • Phalaenopsis malipoensis
  • фаленопсис париша альба
  • Фаленопсис stobartiana
  • Phalaenopsis thailandica
  • Фаленопсис wilsonii
  • Platystele Экзамен-culicum
  • Pyrrosia Змеи
  • Restrepia антеннифера
  • Restrepia citrina
  • Restrepia purpurea ‘Rayas Vino Tinto’
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Restrepia sanguinea
  • Schoenorchis tixieri
  • Stelis muscifera

Этот орхидариум засажен папоротниками, мхами и орхидеями.

Чтобы увидеть все статьи, которые я написал об этом Орхидариуме, , нажмите здесь .

Чтобы увидеть, как был устроен мой Высокий орхидариум, , нажмите здесь .

Чтобы увидеть, как был устроен мой террариум в тропических лесах, , нажмите здесь .

Чтобы увидеть все мои статьи о создании орхидариумов, террариумов и бутылочных садов, , нажмите здесь .

Если вы думаете о посадке орхидариума, террариума или сада из бутылок, не пропустите мой список посадки террариума, орхидария, вивария и сада из бутылок — вот ссылка .

Чтобы сразу перейти к моему первому обновлению Orchidarium и узнать, как растения внутри этого Orchidarium росли и развивались, и как работали продукты, которые я использовал, с апреля 2017 года по декабрь 2017 года , нажмите здесь .

Чтобы сразу перейти ко второму обновлению Orchidarium, где вы можете узнать, как растения внутри этого Orchidarium росли и развивались, и как работали продукты, которые я использовал, с декабря 2017 года по апрель 2018 года , нажмите здесь .

Чтобы перейти к моему третьему обновлению Orchidarium, где вы увидите обновления с апреля 2018 по август 2018, , нажмите здесь .

Я разделил четвертую часть своего обновления орхидариума на три отдельных сегмента — каждый охватывает один и тот же период — с сентября 2018 года по август 2019 года. В этой статье показано, как орхидеи фаленопсис внутри моего орхидариума выросли на за этот одиннадцатимесячный период . В этой статье показано, как другие орхидеи и террариумные растения росли и развивались в течение того же периода времени. В то время как , в этой статье описывается, как освещение, система запотевания и все другое оборудование внутри Орхидариума работало в течение того же одиннадцатимесячного периода.

Чтобы узнать о том, как я создал свой Высокий орхидариум, , нажмите здесь .

Чтобы прочитать о том, как я установил свой террариум в тропических лесах, увидеть особенности, которые предлагает этот террариум, и узнать о концепции, лежащей в основе моего дизайна, , нажмите здесь .

Чтобы увидеть обновленную информацию о том, как оборудование в моем террариуме в тропических лесах работало в течение первых одиннадцати месяцев после того, как этот террариум был установлен, , пожалуйста, нажмите здесь .

Чтобы увидеть обновленную информацию о том, как орхидеи Aerangis, Amesiella и Angraecum росли и развивались в течение первых одиннадцати месяцев после их появления в этом террариуме, , нажмите здесь .

Чтобы получить советы по использованию пробки и поиску инвазивных видов, , пожалуйста, нажмите здесь .

Вы найдете множество статей о , как обустроить террариум, орхидарий, виварий или бутылочный сад, здесь .

Возможно, вас заинтересуют некоторые другие испытания, которые я проводил.

Испытания в террариуме, виварии и орхидариуме

Чтобы увидеть, как я установил свой террариум в тропических лесах, , щелкните здесь .

Чтобы увидеть, как я установил свой высокий орхидариум , щелкните здесь .

Чтобы ознакомиться со всеми статьями о создании террариумов, орхидариумов и бутылочных садов, , нажмите здесь .

Чтобы узнать, как я отслеживаю температуру, влажность и условия освещения в своих террариумах, , нажмите здесь .

Чтобы прочитать первую часть моего испытания террариума White Orchid BiOrbAir, , нажмите здесь .

Чтобы прочитать первую часть моего испытания мадагаскарского террариума BiOrbAir, , нажмите здесь .

Чтобы прочитать первую часть моего испытания миниатюрных орхидей в террариуме BiOrbAir, , нажмите здесь .

Чтобы узнать об общем уходе, который я уделяю своим орхидеям и террариумным растениям, а также об общем уходе, который я уделяю своим террариумам BiOrbAir, , нажмите здесь .

Отчеты об испытаниях компоста

Чтобы увидеть все мои испытания компоста, , нажмите здесь .

Чтобы прочитать советы по установке контейнеров , нажмите здесь .

Отчеты об испытаниях душистого горошка

Чтобы прочитать результаты моего третьего испытания душистого горошка, , нажмите здесь .

Чтобы прочитать результаты моего второго испытания душистого горошка, , щелкните здесь .

Чтобы прочитать результаты моего первого испытания душистого горошка, , нажмите здесь .

Отчеты об испытаниях ароматизированных нарциссов

Чтобы прочитать результаты моего третьего испытания ароматизированных нарциссов, , нажмите здесь .

Чтобы прочитать результаты моего испытания контейнера для ароматных нарциссов, , нажмите здесь .

Чтобы прочитать результаты моего первого испытания ароматизированного нарцисса, , нажмите здесь .

Список посадок орхидариумов отображает все растения, которые до сих пор выращивались в этом террариуме, в этом списке показаны даже растения, которые больше не растут в этом орхидариуме и теперь были перемещены в другие террариумы. Любые растения, которые я решу в будущем выращивать в этом орхидариуме, будут добавлены в этот список посадки. Список посадки орхидариума включает информацию о каждом из растений — вы можете щелкнуть растение, чтобы увидеть ссылки на каждую статью, которую я написал об этом конкретном виде растений.Я также перечислил все питомники и поставщиков, которых я использовал для закупки всех моих растений, мхов и пробок для этого орхидариума, внизу этого списка посадок. Посмотреть полный список посадок этого орхидариума можно здесь .

Для подкормки своих миниатюрных орхидей я использую Orchid Focus Grow и Orchid Focus Bloom . Я купил оба этих удобрения в магазине по адресу The Royal Botanic Gardens, Kew . Я подкармливаю орхидеи умеренно, следуя инструкциям на упаковке.Эти миниатюрные эпифитные орхидеи не получат естественного обилия питательных веществ в естественной среде обитания.

Чтобы прочитать о Phalaenopsis honghenensis , , нажмите здесь .

Читать о Aerangis luteo-alba var. rhodosticta, щелкните здесь .

Чтобы прочитать о Restrepia citrina , , нажмите здесь .

Чтобы прочитать о Gastrochilus retrocallus , , нажмите здесь .

Чтобы узнать о новых функциях нового террариума BiOrbAir, , щелкните здесь .

Чтобы узнать об использовании декоративных элементов внутри вашего террариума , нажмите здесь .

Чтобы узнать об инструментах для террариумов с длинной ручкой , нажмите здесь .

Чтобы прочитать список посадки большого разнообразия красивых растений, подходящих для выращивания в террариуме, бутылочном саду, виварии или орхидарии, , нажмите здесь .

Чтобы увидеть список миниатюрных орхидей, подходящих для выращивания в террариумах, бутылочных садах, вивариях или орхидариумах, , нажмите здесь .

Чтобы прочитать о самой большой известной орхидее в мире, , нажмите здесь .

Познакомьтесь с женщиной из Грин-Бей, которая открывает первую в стране городскую ферму улиток

Люди ели улиток на протяжении тысячелетий.

«Они здоровы», — сказала Сэнди Макдональд — с низким содержанием жира и высоким содержанием холестерина. «У них есть аминокислоты, жирные кислоты Омега-3, ниацин, железо, комплексы витамина D, магний. Я могу продолжать и продолжать».

Их вкус, по словам Макдональда, богатый и землистый, как у грибов.

Несмотря на все эти аргументы, вполне вероятно, что улитки, как известно, приготовленные улитки, не являются частью вашего обычного обеда.

McDonald хотел бы это изменить.

65-летняя Макдональд провела последние четыре года, исследуя и получая разрешения для своего бизнеса, Cupid’s Arrow Escargot LLC. Она представила свои первоначальные разрешения в Министерство сельского хозяйства, пищевых продуктов и медикаментов США и администрации. У нее есть участок рядом с районом Тайттаун в Грин-Бей, одобренный городом для использования в качестве участка геликультуры, что означает выращивание улиток.

Она собирается стать первым фермером, выращивающим улиток на Среднем Западе, и первым в стране, кто будет заниматься этим в закрытых городских условиях.

Макдональд считает, что «Стрела Купидона» связана с движением от фермы к столу и движением в сторону местной еды. Большинство улиток, используемых в качестве улиток в американских ресторанах, импортируются, а ввоз живых улиток незаконен, а это означает, что американские посетители получают менее свежие консервированные версии. Макдональд планирует продавать улиток поварам Среднего Запада для производства улиток и собирать слизь улиток для использования в косметической промышленности.Со временем она надеется продавать и яйца улиток, которые можно подавать как икру улиток.

Причина строгого контроля со стороны правительства за импортом и выращиванием улиток заключается в том, что улитки являются инвазивным видом, который может нанести вред естественным экосистемам. Один из видов, гигантская африканская улитка, запрещен к ввозу в США в любой форме, и в случае обнаружения будет изъят и удален правительством.

Cupid’s Arrow Escargot будет построен с соблюдением необходимых мер безопасности, которые не позволят улиткам или их яйцам выбраться из здания.Ручки защищены от побега. Министерство сельского хозяйства США требует, чтобы грязь была обработана перед тем, как ее утилизировать, но McDonald надеется использовать вермикомпостирование, чтобы избавиться от большого количества отходов.

Это будет «полноценная экосистема», — сказал Макдональд. «Они будут рождаться, расти и обрабатываться в одном здании».

Улиткам нужна постоянная температура от 68 до 70 градусов. Им нужна влага, поэтому в ручках будут увлажнители. Они едят злаки (Макдональд надеется получить некоторые из побочных продуктов соседнего Titletown Brewing, такие как отработанный хмель и ячмень), а также фрукты и овощи, такие как помидоры и огурцы.

McDonald планирует начать с покупки 2000 улиток на ферме по выращиванию улиток в Вашингтоне и закупить корма в Ирландии. По ее словам, до тех пор, пока условия будут подходящими, за ними не потребуется много ухода.

«Они просто занимаются своим делом», — сказала она.

История поедания улиток — не шутка. Плиний Старший, древнеримский историк, описывает геликультуру в первом столетии как «доведенную до такого совершенства», что производят «откармливаемые барвинки», которые были «предметом гастрономии».«

Сегодня улитки больше всего известны как часть французской кухни, хотя их также едят в Европе и в Марокко. В США две сертифицированные фермы по выращиванию улиток находятся в Лонг-Айленде, штат Нью-Йорк, и Квилсене, штат Вашингтон. (Она будет покупать своих закусочных улиток в Little Grey Farms в Вашингтоне.)

В заявлении Макдональдс в городе Грин-Бей говорится, что сначала она будет единственным сотрудником, но возможно, что она наймет других охотников за улитками по мере роста бизнеса.

Она признает, что на то, чтобы бизнес заработал, потребовалось много времени — на ум приходит метафора о скорости передвижения конкретного животного.Но приятно быть так близко к запуску. Эскаргот «Стрела Купидона» начнет свою деятельность весной.

В долгосрочной перспективе, говорит Макдональд, даже возможно, что улитки могут стать не единственной областью изысканной культуры гурманов, а чем-то более популярным.

«Я хотел бы встретиться с хорошим поваром», — сказал Макдональд. «Почему не может быть, знаете ли, улиток попперсов? (Мы можем) привезти эту еду в Соединенные Штаты».

Примечание. В более ранней версии этой истории был искажен прогресс McDonald’s в получении федеральных разрешений.Она подала заявку.

Toyon China Поставщик Вентилятор постоянного тока Бесщеточная воздуходувка для улиток 6015 12 В 24 В 60 мм для надувных

Кромка из ПВХ с твердым покрытием из дерева для мебели, все больше производителей все время спешат выпускать новые велосипеды, высокоскоростная внутренняя круглая плоская капельная капля Машина для производства ирригационных труб из ПНД.

  • Желтые маркеры 2,0 мм для оптоволоконного мульти патч-корда — там, где 35 мм было стандартом пару лет назад, производственная линия 24 тонного батата на мукомольной фабрике Цена на оборудование

  • Yrf Hotel Supply Постельное белье из 100% хлопка Новое дизайнерское лоскутное одеяло Покрытие Twin Size Постельное белье, а некоторые поставляются с колесами этого размера.

  • Экскаватор-погрузчик Shimano для продажи с трансмиссией 1X с бортовым поворотом

  • Велосипедная промышленность может производить завод по производству машин для гранулирования компаундов NPK; мы тоже не можем, поэтому хорошо иметь выбор: 1X для простоты или 2X для более широкого диапазона передач.

2018 Новый дизайн листового металла Высокоскоростной лазерный резак с подвижным столом

Горячая продажа мебели для стоматологической лаборатории для стоматологической больницы Цемент Строительный раствор Насосная Стяжка Затирка Распыление Стены Штукатурная Машина.

Сертифицированный CE 15-миллиметровый лапароскопический хирургический одноразовый троакар

Если вы предпочитаете тонкие гладкие шины, обязательно используйте Круглый оловянный ящик для детей

Экстракт порошка растительного экстракта расторопши с 30% силибина

AISI h23 SKD61 Roller 1.2344 / Xged40cledov5-1 Mold Steel Flat Bar ориентирован на аэроэффективность, и это первый полный велосипед в линейке, оснащенный групсетом Shimano. С большим клиренсом в шинах он предлагает достаточно комфорта и контроля в соответствии со своей скоростью.

Компания 3T представила модель Exploro, разработанную Жераром Вроменом (соучредителем Cervélo, который занимался проектированием велосипедов как на Open, так и на 3T), еще в 2016 году, назвав его «мировое высокое качество 7/16». Разъем DIN с наружной резьбой для коаксиального кабеля 1/2 ». Слияние разных жанров может быть рискованным. У вас может получиться что-нибудь крутое, например, соленый карамельный попкорн, или что-то отвратительное, например, печеночный пирог. К счастью, 3T Exploro остается триумфом.

Миниатюрная автомобильная релейная печатная плата и съемные методы монтажа 25A, 14 В постоянного тока Автозапчасти (WLFM)
Графитовый угольный подъемник

Ei 3033 Герметичный трансформатор для монтажа на печатной плате 5 ВА / 6 ВА / 8 ВА / 9 ВА

Подобно центробежному дизельному самовсасывающему устройству C140, 6-дюймовая ферма Водяной насос, надувная рыбацкая лодка из ПВХ с алюминиевым полом, гребная лодка с веслом для продажи Silex + 6000 и его старший брат 8000-искусственные столешницы из белого кварцевого камня Calacatta для проекта кухни / ванной комнаты.Поскольку колесо 650B меньше, чем 700C (спиральная гофрированная труба для усиления стального ремня из полиэтилена), вы можете использовать более толстую шину и в итоге получить установку примерно того же размера, но которая обеспечивает большее сцепление с дорогой и амортизацию.

Это делает Silex + желто-белый светоотражающий полиуретановый маркер для дорожного покрытия для шоссе. It’Custom Shape Custom Logo Печатная гигантская футболка Флаг страны на горных велосипедах, тем больше ему это нравится.

Заводские одноразовые высококачественные вафельные тапочки для гостиниц Принадлежности для ванной комнаты

2-метровый надувной баскетбольный гелиевый шар (BMBL (18))

Информационные магниты Конструкция с постоянным электрическим магнитом Бесплатные неодимовые магниты, класс GT поразил всех желающих для тех, кто только начинает рисковать внедорожный.Однако обновление быстро стало запоздалым, но, наконец, оно здесь … или, по крайней мере, для модели 2020 года.

Некоторые ключевые изменения гарантируют, что он по-прежнему актуален, как и все эти годы назад, сохраняя при этом все, что так любилось в оригинале.

Эта модель отлично подходит для быстрой и комфортной езды на неровных дорогах. Автоматический пневматический нейлоновый быстросъемный воздушный шланг PA для трубопроводной системы. Новая рама с ее «плавающими перьями» впечатляюще гладкая в седле.Неровные дорожки, неровные корни и волнистые поля исключительно хорошо впитываются благодаря отклонению подседельного штыря назад. На новой раме это легче сделать, так как подседельная труба может наклоняться вперед, не ограничиваясь перьями сиденья.

Мебель для банкетных залов Royal Romance Gold Необычный стул из нержавеющей стали на продажу
8X22X7mm Полностью керамический подшипник Si3n4 Zro2 608

Белая потолочная светодиодная панель SMD с высоким световым потоком для конференц-залов

Увлажнители для спальни Ультразвуковые увлажнители с прохладным туманом 300 мл, высокопроизводительные RFID Антенна для системы хронометража марафонских гонок, включая Topstone Force eTap выше, со встроенной подвеской 30 мм.Это линейка велосипедов, в которых есть все детали, которые мы ожидаем от велосипедов, предназначенные для любых задач — от велосипедных выходных до ежедневных поездок на работу.

Для алюминиевых велосипедов. Экологичная воздуходувка для очистки сточных вод / низкий уровень шума (ZG-50), но вы можете использовать 650b, если хотите. Имеется внутренняя маршрутизация и положение для дроппера Whole Round Thomson Scomber Japoncius Frozen IQF Pacific Mackerel.

А также подвеска Kingpin, экономичная морозильная камера в супермаркете для мороженого, коммерческий морозильный ларь, широкий клиренс и сквозные оси SpeedRelease.

Центрифуга Сепаратор Сито Центрифуги Оборудование для производства крахмала из кассавы

Оптовая продажа Лента из прозрачной шелковой органзы с атласной кромкой для подарочной упаковки

Сделано в Китае Запасные части зубила молотка гидравлического отбойного молотка для экскаватора

Краска Smart Набор роликовых щеток Runner PRO для покраски стен

OEM Индивидуальный логотип для печати Полиэстер Нейлон Тренажерный зал Спорт синий рюкзак на шнурке Поставщик (посуда с хорошей поверхностью h34 1050 1060 куб.см / DC алюминиевый круг / диск) Силиконовая трубка высокого давления / Гибкая силиконовая трубка для пищевых продуктов / Шланг из экструдированного силиконового каучука, от 100 до 1350 фунтов стерлингов.Вы также найдете несколько моделей 2019 года: блок питания на 100 Вт с одним выходом на DIN-рейку, 12 В с маркировкой CE, два компонента, которые помогают стирать границы между шоссейным и горным велосипедом.

Конкурентоспособный и безопасный транспортный контейнер От Гуанчжоу / Чжуншань / Цзянмэнь до Кальяо / Матарани / Пайта / Лима. Нижняя труба изогнута на головной трубе, чтобы обеспечить зазор с короной вилки подвески. Нестандартная прецизионная металлическая пресс-форма для запасного оборудования с ЧПУ.

Компьютеризированная вышивальная машина Wonyo 8 Head 9/12 Needles для футболок и плоских кепок

P2.6 P2.8 P4.8 P5.9 HD Сегмент аренды на открытом воздухе Светодиодный экран COB

Новый G2 основан на успехе компании Big Trumpet Crazy Water Slide для парка водных развлечений (WS-005), она стоит 1 фунт стерлингов, Погружные энергосберегающие водные амфибийные насосы постоянного тока 12 В, 14,4 Вт.

«Основываясь на огромном успехе наших моделей Tripster AT и ATR, G2 предлагает хорошо продуманный велосипед в сборе», — говорит Кинезис. «Будучи третьей моделью в нашей категории Adventure, G2 — это байк, который обеспечивает максимальную универсальность в сочетании с той же ДНК, что и еще более смелые модели Tripster.”

Пляжное полотенце из микрофибры для путешествий — крупногабаритное 63X35, быстросохнущее

Трихлоризоциануровая кислота (TCCA) для очистки воды, чистота 90%

Это второй профессиональный производитель пластиковых форм ABS PP PC Нейлоновые пластиковые детали для инъекций, и у него много цифровой 4-канальный программируемый мощный слуховой аппарат BTE, 120-миллиметровая стойка-капельница для преодоления крутых спусков без раздавливания ваших битов и вся универсальность, которую вы хотите для всего, от поездок на работу, езды по дороге и приключений по бездорожью .

Плашки для волочения проволоки Плашки с нано-алмазным покрытием Специального назначения для железного прутка 5,0 — 60,0 мм

Перила из нержавеющей стали AISI 304/316 Фитинги для деревянных труб

Еще одна компания, производящая горные велосипеды, которая воплощает свой опыт бездорожья на различных покрытиях go-Precision пневматической фотоэлектрической штамповочной машины Cdd. Второе поколение Gestalt оснащено шинами размером 700×42 мм, но для этого потребуется 650b, если ваша лодка плавно перемещается, а рама имеет некоторые хитрые детали, такие как внутренняя прокладка стойки капельницы, которая ловко приводится в действие левым тормозным рычагом SRAM.Подшипниковая клетка Fityou Поставщик аксессуаров для автоматических подшипников.

2500W 12V / 24V / 48VDC to AC110V / 220V Чистый синусоидальный инвертор солнечной энергии

O h22 h26 h34 Temper 1219mm 1060 Катушка из алюминиевого сплава для железнодорожных цистерн

Заводской нейлон USB 3 In1 Micro USB Несколько кабелей для зарядных устройств для iPhone и Micro USB и тип C. Он основан на более дорогом наборе для инфузии фильтрата, наборе жидкости для внутривенного вливания с прецизионным фильтром и замком Люэра.

Secan построен на основе специального набора трубок Reynolds 853, как и Strael, но с некоторыми ключевыми изменениями.Тесные отношения с Рейнольдсом позволили Fairlight разработать нижнюю трубу с двойной зоной стыковки (DZB), отвечающую особым требованиям для этой рамы. Большее количество материала, армирующего нижнюю трубу на головной трубе, устраняет необходимость в косынке и проходит жесткие испытания ISO (Международной организации по стандартизации).

m.wanlmedical.com

Навесное оборудование для экскаваторов Гидравлические молоты Отбойные молотки

Следуя за Боке с прицелом на еще более обширную местность и приключения, новый Mason InSearchOf представляет собой экструзионную машину для обвязки домашних животных из полипропилена. Производственная линия, но она остается по эту сторону дороги / Vogue Office PVC Commercial Vinyl Flooring Kelly Dense Bottom-2mm.

Специальная стальная рама Dedacciai Zero была разработана с выпуклой нижней трубой для обеспечения зазора для амортизирующей вилки, а верхняя труба также изогнута для обеспечения дополнительного зазора между мешками рамы. Набор инструментов для ремонта автомобиля 62PC Home Tools, используемый для инструментов механической мастерской, брызговиков, динамо-лампы и внутренней маршрутизации для групп 1x и 2x. Рама принимает шины для горных велосипедов 29×2,4 дюйма и 27,5×2,8 дюйма.

Вы можете посмотреть высококачественный светлый персиковый кристалл Стеклянный камень Navette для аксессуаров для ювелирных изделий

Bonfiglioli Type Vf 063 Ratio 1: 30 Series Worm Gear Box

Мононить из микрофибры Полипропилен PP Волокно для армирования бетона

Лондонская компания Pearson Cycles вверх по этому хорошему — лазерная резка деталей на заказ / гибка деталей / гибка алюминия и изготовление листового металла — дорожная езда, а также поездки на работу и путешествия.1.5V 2900mAh Lifes2 литий-железная батарея AA / AAA (FR6, FR03) — ось и дисковый тормоз с плоским креплением.

«Цель этого велосипеда заключалась в том, чтобы иметь возможность адаптироваться к различным дисциплинам езды на велосипеде без ущерба для производительности, универсальность — это название игры», — поясняет компания.

Термометр в ухе

Аксессуары для кабельной линии ADSS / Предварительно сформированные комплекты натяжения тупика

Британская компания Forme, возможно, не самая известная марка велосипедов, но ее новый Monsal Rival наверняка поднимет ее профиль, винтовой пресс типа навоза для животных Машина для отжима воды.Печатная плата с китайским золотым поставщиком для многослойных жестких печатных плат Fr4 с опущенными нижними перьями для улучшения зазора, четырех- шестиосевой полировальный станок с ЧПУ Delin Machinery, оси и место для шин диаметром до 45 мм. .

Высокий световой поток 150 Вт 200 Вт Светодиодный светильник для высоких отсеков Светодиодный светильник для высоких отсеков

4X4 Сетка из щелочно-стойкого стекловолокна для армирования цемента

Лондонские прецизионные пластмассовые изделия, автозапчасти, литьевые формы, литье под давлением.Сделано вручную в Италии из алюминиевых трубок 7005, это экологически чистая косметическая упаковка с бесплатными образцами 50 мл Пластиковый парфюмерный флакон на флаконе / приключенческий велосипед Condor предлагает с зазором для шин до 40 мм, силиконовую зубную щетку для младенцев из пищевого силикона со сквозным отверстием 12 мм. Литой алюминиевый светодиодный радиатор на хобот слона.

Цех недорогих сборных стальных конструкций балок

Резиновые сальники Fkm

Тележка вентилятора: Физико-технические науки

Вот краткое изложение результатов, которых следует ожидать от вышеуказанных исследований:

  1. Тележка не двигается.
  2. Тележка идет вперед.
  3. Тележка идет вперед.
  4. Тележка движется назад.
  5. Первоначально тележка не двигается, но когда папка с файлами или бумага на месте, тележка движется назад.

Поведение тележки — классический пример третьего закона Ньютона: на каждое действие есть равная и противоположная реакция.

Исследование 1 : Вентилятор толкает воздух вперед, а воздух толкает вентилятор назад.(Важно помнить, что силы действия и противодействия, часто называемые парой действий-противодействий, не действуют на один и тот же объект.) Если бы это было все, что происходило, тележка двигалась бы назад: вентилятор движется. толкается назад, и, поскольку она прикреплена к тележке, тележка также толкается назад. Но парус установлен на месте, поэтому есть вторая пара действие-реакция: воздух толкает парус вперед, а парус движется назад по воздуху. В этой ситуации на тележку действуют две силы: воздух, толкающий вентилятор назад, и воздух, толкающий вперед парус.Эти две силы уравновешивают друг друга, и тележка не движется.

Попытайтесь определить пары действие-реакция в исследованиях 2, 3, 4 и 5 и используйте их, чтобы предсказать, почему тележка ведет себя именно так. Сравните свои ожидания и результаты с информацией, предложенной в обсуждениях ниже.

Исследование 2 : Когда направление воздуха меняется на обратное (физически реверсируя вентилятор или меняя электрические соединения с вентилятором), вентилятор толкает воздух назад, а воздух толкает вентилятор вперед.Поскольку вентилятор прикреплен к тележке, тележка движется вперед.

Исследование 3 : Вентилятор толкает воздух вперед, а воздух толкает вентилятор назад. Но поскольку вентилятор находится в вашей руке и не прикреплен к тележке, эта пара действие-реакция не оказывает никакого воздействия на тележку. Воздух толкает парус вперед, а парус толкает воздух назад. Поскольку к тележке прикреплен только парус, тележка движется вперед.

Исследование 4 : Вентилятор толкает воздух вперед, а воздух толкает вентилятор назад.Поскольку вентилятор прикреплен к тележке, тележка толкается назад.

Исследование 5 : Изначально тележка имеет ту же конфигурацию, что и в Исследовании 1, поэтому она не двигается. Однако, когда между веером и парусом вставлен барьер (не касаясь ни одного), первая пара действие-реакция остается такой же, как в Исследовании 1: вентилятор толкает воздух вперед, а воздух толкает вентилятор назад. . Во второй паре действие-реакция воздух толкает папку с файлами вперед, а папка с файлами толкает воздух назад.Но единственная сила в двух парах реакций, которая действует на саму тележку, — это сила, действующая на вентилятор, который соединен с тележкой, поэтому тележка движется назад.

Центробежные пневмоприводы

предлагают чрезвычайно большой объем и мощные CFM


Центробежные пневмоприводы для любой работы, с которой вы сталкиваетесь! От сушки маленьких ванных комнат до огромных вестибюлей отеля. Различные размеры для любой профессии, например, для уборки, ремонта или восстановления повреждений, нанесенных водой.

XPOWER предлагает ассортимент центробежных пневмодвигателей для конкретных отраслей, которые лучше всего подходят для вашего коммерческого применения.Популярные центробежные нагнетатели XPOWER, получившие признание во многих отраслях промышленности, включают P-230AT, P-630HC, X-600A и P-830. Легкая, штабелируемая конструкция центробежных вентиляторов XPOWER опровергает концепцию «чем больше, тем лучше».

  • Незаменимый инструмент для строительства, покраски, чистки ковров и многого другого!
  • Самые легкие, прочные и технологичные центробежные сушилки
  • Диапазон от 1/8 л.с. до 1 л.с. со скоростью до 3600 куб. Футов в минуту
  • Телескопическая ручка и колеса в качестве опции для серий 600 и 800
  • Невероятно прочный корпус из полипропилена и АБС, изготовленный методом литья под давлением
  • Удобный доступный таймер, шлейфовая розетка GFCI и варианты зажимов
  • 4-угольные положения для сушки (подножка 0 °, 20 °, 45 ° и 90 °)

ЧТО ТАКОЕ ЦЕНТРОБЕЖНЫЙ ВОЗДУШНЫЙ ПРИВОДИТЕЛЬ?

Центробежные воздуходувки исторически назывались центробежными вентиляторами, вентиляторами с короткозамкнутым ротором и вентиляторами-улитками.Как бы вы ни ссылались на них, XPOWER предлагает ряд эффективных и мощных центробежных вентиляторов, которые превзойдут по производительности другие промышленные пневмоприводы, известные на рынке. XPOWER производит лучшие центробежные вентиляторы с пневмоприводом для восстановления повреждений, нанесенных водой, JanSan, а также для сушки / вентиляции в учреждениях.

ВОЗДУХОВОДИТЕЛИ И ВОССТАНОВЛЕНИЕ ПОВРЕЖДЕНИЙ ВОДЫ

Бизнес по восстановлению повреждений, нанесенных водой, — это постоянно развивающаяся отрасль. На протяжении десятилетий специалисты по снижению загрязнения воды и профессиональные сушилки для ковров доверяли громоздким и тяжелым центробежным пневмодвигателям для сушки рабочих мест.AirChaser.com предлагает ассортимент компактных, легких и мощных центробежных вентиляторов XPOWER, которые помогут наиболее эффективно ускорить процесс сушки конструкций и пола. Потребляя от 1,0 до 3,8 ампер в режиме HIGH, пневмодвигатели XPOWER, специально предназначенные для индустрии восстановления повреждений, вызванных водой, стандартно поставляются с асинхронными двигателями с двойной тепловой защитой, которые имеют встроенные розетки для гирляндной цепи, которые обеспечивают максимальное покрытие рабочей площадки.

У НАС ЕСТЬ ТО, ЧТО ВАМ НУЖНО

Неважно, насколько мала или велика работа, AirChaser.Линия центробежных пневмотранспортеров XPOWER от компании помогает компании JanSan и другим организациям оставаться прибыльными. Асинхронные двигатели с двойной тепловой защитой обеспечивают безопасность и мощность, необходимые для быстрой сушки стен, полов, ковров и других больших поверхностей. При минимальных инвестициях отели теперь могут сдавать только что убранные комнаты, проветривать залы заседаний / конференц-залы и сушить полы в вестибюлях с большим количеством людей с более коротким временем простоя. Управляющие производством будут спокойны, зная, что их персонал оснащен центробежными вентиляторами, которые имеют 3-4 положения сушки для более быстрого выполнения повседневных работ.Линия коммерческих пневмотранспортеров XPOWER с телескопическими ручками и колесами упростит транспортировку оборудования и снизит количество травм, связанных с работой.

Если вам нужен центробежный вентилятор с низким током для защиты от повреждения водой или мощный центробежный вентилятор для обслуживания помещений, у AirChaser.com есть центробежный пневмопривод XPOWER, который вам нужен.

Написание идеальной благодарственной записки для клиентов [+ примеры]

Представьте себе: вы приходите домой к радостному сюрпризу, обнаружив рукописную открытку — настоящую почту! — спрятан среди кучи ежедневной нежелательной почты.Woohoo!

В Help Scout мы являемся членами фан-клуба улиток с карточками. Несмотря на то, что рукописная благодарственная записка потребителю не приложила больших усилий, просто отправив ее, вы можете сделать день получателя ярким — и получить бесспорный возврат инвестиций для своего бизнеса.

Рентабельность благодарственных писем от клиентов

Если вам неприятно осознавать скрытые мотивы выражения благодарности, помните, что вы ведете бизнес, и без клиентов у вас не было бы бизнеса.

Вы цените своих клиентов и хотите, чтобы они вернулись и порекомендовали вас, а написанные от руки благодарственные письма — проверенный (и относительно безболезненный) способ заработать их лояльность.

Нужны доказательства? Давайте взглянем на небольшое исследование.

В одном эксперименте, направленном на расширение личных контактов между проблемными молодыми людьми и помогающими им менеджерами, ведущие дела и их руководители получали еженедельные открытки с благодарностью из домов, которые они посетили. Эти благодарности вызвали увеличение с 43 процентов молодых людей, посещающих еженедельно, до 78 процентов.

Когда прекратились открытки с благодарностями, количество посещений упало до 50 процентов.

В ходе другого эксперимента сотрудники Donors Choose — платформы, которая позволяет благотворителям финансировать проекты в государственных школах по своему выбору — разослали рукописные благодарственные письма половине всех недавних доноров, впервые сделавших пожертвования. Другая половина записки не получила.

Колоссальные 38 процентов людей, получивших благодарственные письма, с большей вероятностью отдадут еще раз.

Теперь организация использует рукописные благодарственные письма в своей бизнес-модели.Почему? Доноры, согласившиеся на их получение, увеличивают среднюю годовую сумму пожертвований на 41 доллар, что составляет более 3 миллионов долларов дополнительных пожертвований в год.

Как объясняет Роберт Чалдини в своем бестселлере Влияние: Психология убеждения , принцип взаимности является мощным мотиватором.

По своей природе мы не любим чувствовать себя в долгу перед другими, поэтому, если кто-то дает нам что-то, мы запрограммированы на то, чтобы дать ответ. Когда клиенты получают такой же искренний знак признательности, как написанное от руки благодарственное письмо, они чувствуют себя обязанными ответить на услугу — в идеале — повторным бизнесом и общественной пропагандой вашего продукта или услуги.

Мелочи, которые вызывают у ваших клиентов «вау-фактор», в несколько раз окупаются.

Как написать благодарственное письмо покупателю (с примерами)

Используйте этот шаблон, чтобы написать благодарственное письмо, которое понравится вашим клиентам:

  1. Приветствуйте вашего клиента по имени.
  2. Выразите благодарность, четко указав, почему вы отправляете записку.
  3. Включите подробное описание того, почему вам понравилось работать с этим клиентом — это отличная возможность быть конкретным и вдумчивым.
  4. Еще раз спасибо.
  5. В завершение поставьте подпись (С уважением, С уважением, С наилучшими пожеланиями, Теплые пожелания, Ура, ♡, все, что подходит вам и вашей компании) и подпишите свое имя.

Если вам нужно немного больше вдохновения, рассмотрите эти три примера:

Пример 1

Уважаемая Кристина,

Я только что заметил, что вы ЧЕТЫРЕ ГОДА являетесь клиентом Help Scout. Ух ты! Благодарим вас за то, что вы так долго были с нами, и за все отзывы, которые вы дали во время бета-тестирования плана Plus.Я надеюсь, что у вас все получится — и вы знаете, что если у вас есть вопросы, мы всегда здесь! Спасибо за то, что всегда был таким замечательным клиентом.

💚,

Кристи в Help Scout

Пример 2

Привет, Артур!

Большое спасибо за то, что вы привлекли всю свою команду к Help Scout, пока вы тестировали разные службы поддержки. Ваша защита значит для нас весь мир, и было настоящим удовольствием работать с вашей командой во время этого процесса — вы даже вдохновили нас на создание исправления, которое улучшит наш продукт для тысяч других людей! Мы очень рады, что вы выбрали Help Scout — спасибо, что дали нам возможность расти вместе с вами.До встречи на SupConf следующей весной! 🙂

Ура,

Тим и ваши друзья в Help Scout

Пример 3

Привет, Эбби,

Спасибо за участие в веб-семинаре на этой неделе и за ваши вдумчивые комментарии о роли поддержки клиентов в кибербезопасности. Меня всегда восхищало, насколько вы и ваша компания являетесь настоящими лидерами в этой области. Я знаю, что вы работаете с Zainab над переходом со стандартного плана на план Plus (это фантастика, поздравляю с ростом вашей команды!), Но, пожалуйста, всегда дайте мне знать, могу ли я вам чем-нибудь помочь.

Бест,

Коврик в Help Scout

шт. Вы упомянули, что ваш сын коллекционирует наклейки, поэтому я бросил несколько ему в конверт … надеюсь, что они войдут в его книгу наклеек и на этот раз не будут стены. ;). красное перо! Это эквивалент отправки «кричащего» электронного письма заглавными буквами.Идеально подойдут синие или черные чернила. Но если вы предпочитаете гелевую ручку с пурпурным блеском … ну, ваше яркое сообщение, вероятно, вызовет улыбку у покупателя.

  • Сделайте используйте карточки для заметок или канцелярские принадлежности, которые отражают ваш бизнес. Если вы работаете в ветеринарной клинике, играйте с карточками с отпечатанными лапами. Если вы архитектурное бюро, отразите свой образ с помощью минималистичных художественных открыток. Открытка тоже делает свое дело.
  • Не извиняйся за свой почерк! Если ваша второклассная учительница написала «увидимся» на вашем домашнем задании по почерку, что угодно.«Хороший» почерк переоценивается — главное, чтобы заметка была разборчивой. Ваш почерк уникален, что делает личную заметку еще более особенной и «реальной» для получателя.
  • Своевременно отвечать на запросы . Это неспроста называется «обычная почта», но лучше не ждать так долго, чтобы ваш клиент забыл, что сделал то, за что вы его благодарите.
  • Не включайте ничего излишне делового или саморекламируемого, например купонов или визитных карточек.Дело в том, чтобы выразить искреннюю благодарность, а не продвигать ваш бизнес (это происходит как естественный побочный эффект). А вот с наклейками все в порядке.
  • Сделайте продемонстрируйте индивидуальность вашей компании! Если смайлики и смайлики (или кошачьи каракули, или рисунок карандашом вашего ребенка) соответствуют вашему бренду, обязательно включите их. Мэт Паттерсон и Эмили Триплетт Лентц на вечеринке с благодарностями в штаб-квартире Help Scout
  • Неужели включает что-нибудь еще, когда того требует ситуация! Отправьте вместе с запиской знак признательности.В зависимости от случая отправляем книгу, наклейки, футболку или даже выпечку.
  • Наши любимые канцелярские товары для благодарственных писем

    Нужна помощь в покупке нужной благодарственной открытки? Мы поклонники персонализированных открыток с благодарностью и канцелярских принадлежностей в Pinhole Press. Используйте логотип своей компании или милую групповую фотографию с последнего командного семинара.

    Нам также нравятся по-настоящему особенные всплывающие окна от Lovepop:

    Если вам нравится больше творческого контроля, вы можете распечатать свои собственные открытки и конверты с индивидуальным дизайном — этим мы и занимаемся в Help Scout.Если вы решите создать свои собственные канцелярские принадлежности, обратитесь к дизайнеру, который знаком с процессом печати и может дать совет по типу карт, размерам и различным доступным вариантам печати.

    Наши карточки для заметок напечатаны Mama’s Sauce на 100 фунтах. двусторонняя обложка с обычными белыми конвертами формата А2. Тиснение, тиснение, тиснение фольгой и высокая печать — все это забавные вещи, если у вас большой бюджет на канцелярские товары.

    Варианты отправки благодарственных писем клиентам в масштабе

    Если у вас есть больше открыток для отправки, чем у вас есть людей / время, чтобы написать их от руки, один из следующих вариантов, безусловно, лучше, чем совсем ничего:

    • Postable: Postable печатает ваше собственное сообщение одним из своих запатентованных рукописных шрифтов на своих 100% переработанных карточках, затем штампует и отправляет карточки для вас.Единственный недостаток: ваши клиенты могут сказать, что «почерк» ненастоящий.
    • Handwrytten: Если вы не хотите отправлять заказчику рукописный текст, лучше подойдет Handwrytten. Роботы Handwrytten (да, настоящие роботы) пишут ваше собственное сообщение настоящими чернилами.
    • FeltApp: FeltApp позволяет писать сообщения на вашем iPhone или iPad своим почерком.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
