Турбодефлектор

Турбодефлектор — элемент системы естественной вентиляции, предназначенный для эффективного вытягивания отработанного воздуха из самых различных помещений. Турбодефлектор работает без потребления электроэнергии, используя ветер как единственный источник энергии.

Ветровой поток

Ветровой поток

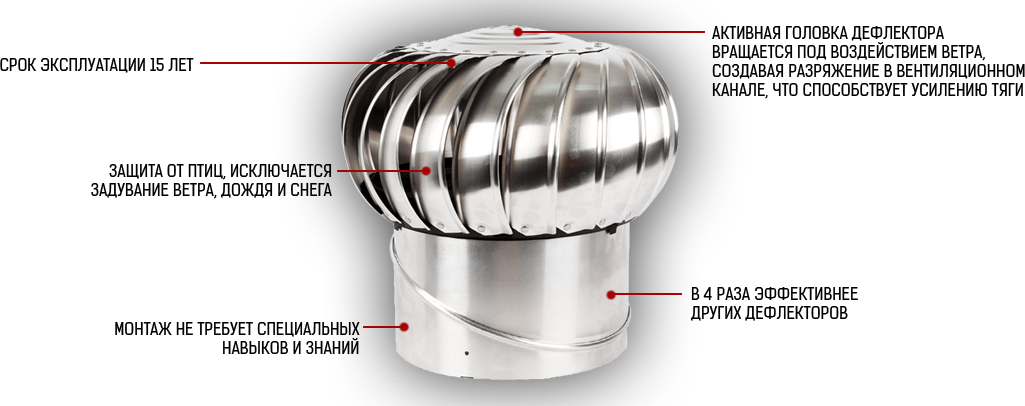

Активная головка, адаптированная под различные климатические условия, при вращении обеспечивает усиление тяги в вентиляционном канале минимум на 25%

Основание турбодефлектора, выполненное из качественной стали, служит для надежной фиксации турбодефлектора на любом типе крыши

Узел вращения,
защищенный от попадания влаги с помощью
собственной технологии Aqua lock, позволяет
эксплуатировать устройство
при температуре
от -50 до +50 °С

Подробнее

Снижение стоимости строительства В сравнении с другими техническими решениями, установка ротационной вентиляционной турбины «Турбодефлектор» выгоднее на 25%

Скорость монтажа Среднее время установки ротационной вентиляционной турбины «Турбодефлектор» составляет 1-2 часа.

Безопасность Надежная конструкция ротационной вентиляционной турбины «Турбодефлектор» не позволяет ему перекашиваться на бок и срываться ветром, что исключает повреждение линий электропередач и стоящих рядом автомобилей.

Экономия Не потребляет электричества, работает только за счет силы ветра! Использование турбодефлектора полностью исключает затраты на электроэнергию!

• Все
• Многоэтажные жилые помещения
• Частные дома
• Коммерческие объекты
• Животноводство

Мельница Объем помещения: более 200 м3 Скорость ветра в регионе: 3,7 м/с Установленных ТД: 8 шт

Санаторий Объем помещения: 100 м3 Скорость ветра в регионе: 2,1 м/с Установленных ТД: 6 шт

Баня Объем помещения: 24 м3 Скорость ветра в регионе: 4,3 м/с

Погреб Объем помещения: 10 м3 Скорость ветра в регионе: 2,2 м/с Установленных ТД: 1 шт

Москва Объем помещения: более 2000 м3 Скорость ветра в регионе: 1. 5 м/с Установленных ТД: 68

Курятник Объем помещения: более 80 м3 Скорость ветра в регионе: 2,9 м/с Установленных ТД: 2 шт

Свинарник Объем помещения: 40 м3 Скорость ветра в регионе: 3 м/с Установленных ТД: 1 шт

Коровник Объем помещения: более 200 м3 Скорость ветра в регионе: 3,2 м/с Установленных ТД: 8 шт

Автомойка Объем помещения: более 100 м3 Скорость ветра в регионе: 4,3 м/с Установленных ТД: 2 шт

Овощехранилище Объем помещения: более 200 м3 Скорость ветра в регионе: 4,9 м/с Установленных ТД: 3 шт

Омшаник Объем помещения: 35 м3 Скорость ветра в регионе: 4,3 м/с Установленных ТД: 1 шт

Гараж Объем помещения: 14 м3 Скорость ветра в регионе: 2,1 м/с Установленных ТД: 1 шт

Жилой дом Объем помещения: 24 м3 Скорость ветра в регионе: 2,1 м/с Установленных ТД: 1 шт

Нижегородская область Объем помещения: более 3000 м3 Скорость ветра в регионе: 1,9 м/с Установленных ТД: 85 шт

Чебоксары Объем помещения: более 1500 м3 Скорость ветра в регионе: 4,3 м/с Установленных ТД: 20 шт

Детский сад Объем помещения: более 200 м3 Скорость ветра в регионе: 2,3 м/с

все объекты

Вы можете скачать необходимые файлы для проектировщиков и т. п.

Сборник всех технических решений PDF

Скачать
чертеж ТД AutoCAD

Скачать
Прайс-лист Excel

Стать дилером Приглашаем к сотрудничеству по развитию рынка вентиляции!

Калькулятор вентиляции Рассчитает цену вентиляции
под ваш объект

СКОЛЬКО СТОИТ?

ЧТО ЭТО?

Всё самое важное про турбодефлекторы: что такое, принцип работы, внешний вид, как подобрать

В данной статье мы подробно расскажем, что такое турбодефлекторы. Открыв подробные сведения о принципе работы, вариантах выбора и оценки качества данного изделия, мы также расскажем о том, как изготовить турбодефлектор самостоятельно. Дефлектора благодаря простой схеме установки и малой массе монтируется практически на любой дымоходной трубе с круглым сечением. При этом сама конструкция выглядит довольно-таки презентабельно, что позволяет использовать турбодефлекторы для общей эстетики сооружений.

Содержание статьи:

• Что такое турбодефлектор

• Для чего устанавливаются дефлекторы

• Целесообразность покупки турбодефлектора

• Как работает турбодефлектор

• Конструкция турбодефлектора

• Как работает насадка на трубу с воздушной турбиной

• Эксплуатация турбодефлектора

• Самостоятельное изготовление

• Шаг 1. Выбор материалов изготовления

• Шаг 2. Изготовление отдельных деталей

• Шаг 3. Сборка конструкции на заклепки

• Шаг 4. Монтаж готового изделия на крышу

• Заключение

Что такое турбодефлектор

Насадка, которая устанавливается на верхний край дымовой или вентиляционной трубы, похожую на тюрбан, и есть дефлектор.

• Корпус состоит из ряда металлических пластин, которые собраны в восходящую спираль, пластины закреплены на жестком оголовке дефлектора.
• Пластины собраны на вертикальную ось, позволяющую вращение относительно вертикального корпуса устройства.

Вращение «рабочей» части дефлектора осуществляется с угловой скоростью 4-5 об/с. Такая скорость обеспечивает производительность, при этом отсутствие посторонних шумов.

Кроме того, сам корпус дефлектора, укрытый козырьком, надежно прикрывает сечение воздуховода или дымохода от осадков.

Для чего устанавливаются дефлекторы

Сначала такое устройство, как дефлектор может показаться слишком сложным для того, чтобы использовать его для вентиляционного отвода, который и так демонстрирует эффективную производительность при правильном обустройстве. Но не все так просто. Турбодефлектор может значительно увеличить тягу пневматического потока в отводе, при этом не потребуется использовать различные источники энергии.

Очевидно, что, не являясь вентиляционным устройством с электроприводом, турбодефлекторы немного уступают в производительности. Но для турбодефлекторов это и не актуально, так как они используются в качестве вспомогательных устройств.

Устройство дефлектора используется для следующих инженерно-архитектурных сооружений:

• Здания технического назначения, в помещениях которых возникает высокая концентрация газов, загазованность или повышенная влажность.
• В жилых сооружениях, где могут возникнуть застои воздуха, затхлость или естественное переувлажнение воздуха. Для многоквартирных домов, в частности, используются дефлекторы для общего капитального вентиляционного хода.

Таким образом дефлекторы весьма востребованы для оснащения вентканалов дачных домов, которые не снабжены электроэнергией для возведения принудительной вентиляционной системы. Отметим, что турбодефлектор рассчитан таким образом, чтобы создавать дополнительную тягу в зоне разряжения, которая возникает в дымоходной (воздуховодной) трубе.

Целесообразность покупки турбодефлектора

Большинство хозяев частных домов стремятся построить сооружение с минимальными теплопотерями, в том числе по минимальному показателю теплопотерь возводится и вентиляция. Таким образом вентсистема вполне эффективна в летний период, а в зимний период более или менее стабильных показателей производительность падает. В этом случае дефлектор при минимальных затратах увеличит тягу в вентиляционной трубе.

Кроме того, дефлеторы могут быть эффективно использованы для погребов и кессонов на приусадебных участках. Они не только обеспечат эффективный воздухообмен, но также обеспечит регуляцию влажности в помещении. Изначально вращающиеся пневматические турбины использовались для осушения конденсированной влаги в подкровельном пространстве

Говоря о целесообразности, отметим, что дефлекторы являются вспомогательным средством. Без правильных расчетов и обустройства общей домовой вентиляции покупка и использование дефлектора не даст положительного эффекта, следовательно, средства будут потрачены зря.

Как работает турбодефлектор

Пневматическая турбина дефлектора приводится в движение силой ветра – это основная движущая сила для всей линейки устройств данного назначения. В настоящее время можно найти модели, которые оснащаются солнечными батареями или освещением, но такие модели не отличаются качеством и надежностью – основным производителем является Китай.

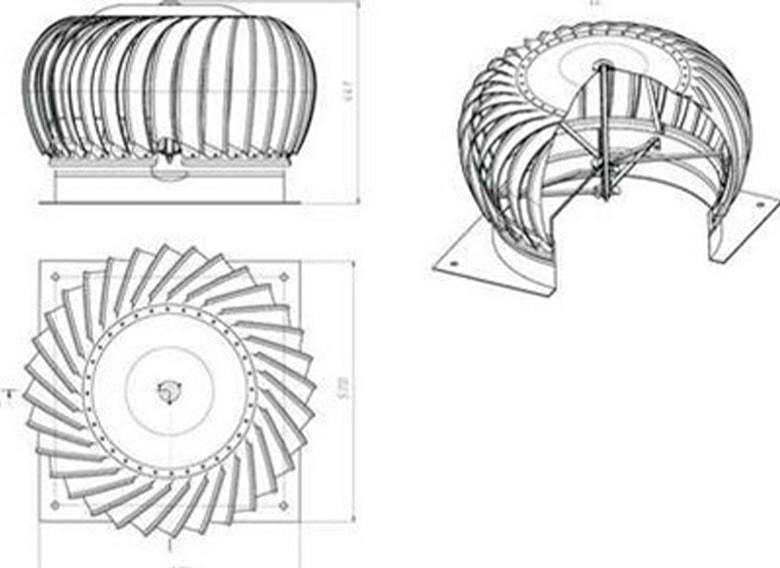

Конструкция турбодефлектора

Для эффективного вращения дефлектора нужна скорость ветра от 2 до 20 м/с, при чем последнее значение является предельным. Насадка на трубу состоит из трех сборных элементов:

• Турбина, она же корпус. Состоит из тонких металлических фибр, расположенных таким образом, чтобы создавать турбулентный восходящий поток, когда через них проходит ветровой поток.
• Вал. На нем располагается подшипниковая опора, на которую монтируется турбина.
• Монтажный отвод или кольцо. Используется для монтажа всего дефлектора на вентиляционную трубу, также в центре кольца находится опора для поддержания вала в строго вертикальной проекции.

Первые модели дефлекторов могли быть смонтированы только на трубы круглого сечения, современные модели оснащаются переходными комплектами, которые позволяют установку на прямоугольные отводы труб любой фактуры.

Как работает насадка на трубу с воздушной турбиной

Если говорить конкретно, то вращение турбодефлектора происходит из-за того, что воздушный ветровой поток обтекает корпус устройства несимметричною Движение воздушного потока осуществляется перпендикулярно валу, на котором смонтирован корпус, таким образом, что скорость по правой стороне выше, чем на левой (или наоборот). Таким образом корпус начинает вращательное движение из-за давления ветра на лепестки фибр.

Правая половина фибр турбодефлектора обращена в противоположную левой части сторону. Турбодефлектор начинает вращаться, создавая в воздушном отводе зону разрежения, в которую втягивается дым или воздух изнутри помещения.

Эксплуатация турбодефлектора

Турбонасадка на воздуховод не требует особого обслуживания, при этом является весьма надежным изделием. Если при монтаже учитывать все правила и особенности, то турбодефлектор может бесперебойно прослужить многие годы.

Мастера по установке рекомендуют владельцам не реже одного раза в два года демонтировать устройство для прочистки фибр и смазки подшипниковой опоры литолом или мобилитом.

Самая неприятная ситуация, которая может возникнуть при использовании турбодефлектора – это накопление влаги на соединительной кромке и ее замерзание. В результате ухудшается эффективность турбонасадки, но конструкция не повреждается. Для простого дачного дома подойдет дефлектор с диаметром по стандарту – 315 мм. Такое устройство запросто обслужит дом до 80 м².

Для подбора размеров следует ориентироваться на следующие величины:

• Для гаражей и бытовых помещений, в которых проведена вентиляция, достаточно устройство с диаметром 110-116 мм;
• Для более крупных помещений с квадратурой в 40 метров, лучше подобрать дефлектор с диаметром от 200 до 600 мм. Это правило актуально также для комнат и помещений, где постоянно пребывают четыре человека.
• Если под обеспечение запланировано крупное промышленное или складское помещение, то приобретаются устройства диаметром основания от 400 до 680 мм. Для осушения и циркуляции воздуха под кровлей всегда используется устройство 315 мм для обслуживания 50-80 м² под кровлей.

Необходимо учесть в обязательном порядке:

• Чем меньше угол кровли, тем больше диаметр устройства следует подбирать.
• Если воздух в помещении постепенно загрязняется, то одиночное использование турбодефлектора не поможет справиться с загрязнением, потребуются дополнительные принудительные средства.

Наружный диаметр устройства, как правило повторяет диаметр трубы отвода с припуском от 80 до 140 мм. Если планируется изготовка турбодефлектора самостоятельно, то лучше использовать готовый промышленный чертеж.

Кроме того, промышленный чертеж подразумевает использование долговечных элементов, таких как спецподшипники с рабочим диапазоном температур от -50 до +50. В домашних условиях их трудно, но все-таки возможно установить.

Самостоятельное изготовление

Если у нас на руках есть промышленный чертеж, то мы вполне можем приступить к пошаговому изготовлению турбодефлектора самостоятельно.

Шаг 1. Выбор материалов изготовления

Подбор материалов для заводских дефлекторов осуществляется в строгом соответствии с конструкторскими стандартами. Для наружных фибр и корпуса применяют алюминиевые сплавы со слоем оцинковки или электрополировки, защищающим изделие от коррозии. При самостоятельном обустройстве мы можем использовать нержавейку с окисью хрома, обеспечивающей самовосстановление металла:

Для материалов главными свойствами являются прочность, износостойкость и надежность, так как дефлектор всегда работает в условиях повышенной влажности, сильных колебаний температуры и ветровых воздействиях. Если мы используем нержавейку или оцинковку, то металл предварительно осматривается на наличие царапин. Любые механические повреждения недопустимы, так как в последствии дефлектор в считанные месяцы покроется следами коррозии.

Мы рекомендуем изготовить центральную ось из нержавейки, так как ее прочность будет вполне достаточной, но все подвижные элементы лучше выполнить из более легкого металла – алюминия или его сплава.

Для самого дельного дефлектора могут быть применимы не совсем обычные материалы:

В качестве дешевого заменителя металлу мы можем использовать пластик – он прочен и долговечен, полностью инертен к влаге. Но пластик обладает одним недостатком – внутренняя поверхность может покрыться наледью, которая замедлит скорость вращения. Форма дефлектора также может быть варьирована при самостоятельной сборке – конус, шар-сфера и т.п.

Шаг 2. Изготовление отдельных деталей

С помощью ножниц по металлу из металлического листа или зубила вырезаются все необходимые элементы. При наличии навыков можно использовать электролобзик. Края для безопасности обрабатываются надфилем.

Теперь потребуется токарный станок, для того чтобы изготовить верхний обтекаемый элемент. Изготовить его не труднее, чем металлическую миску. Нижние края обтекателя должна максимально плотно прилегать к корпусу для того, чтобы не возникли лишние утечки воздуха при циркуляции.

Шаг 3. Сборка конструкции на заклепки

Все конструктивные элементы соединяются обычными мебельными клепками с помощью заклепочного пистолета. Жесткость клепок намного более устойчива, чем при пайке или склейке элементов, кроме того, клепки обладают небольшим компенсирующим действием при механических нагрузках.

В общем, должна быть продумана и установлена каждая деталь дефлектора. Лопасти должны не только защищать внутреннюю полость дефлектора от влаги, но и быть устойчивыми к ветровым воздействиям. Ось вращения осуществляет вращение устройства в зависимости от того в какую сторону согнуты фибры дефлектора – это не влияет на эффективность и производительность. Если при сборке устройства были учтены все нюансы, то самым слабым звеном дефлектора являются подшипники. Если устройство перестало вращаться, то их пора менять. Что касается сборки, то весь процесс завершен. Это все, что мы могли сделать самостоятельно без заводских мощностей. Отметим, что при промышленном производстве изделие подвергается вибрационным и аэродинамическим испытаниям.

Шаг 4. Монтаж готового изделия на крышу

По сборке все, теперь можно приступить к монтажу. Установка должна осуществляться по ряду правил, соблюдение которых сказывается на эффективности:

Также при установке следует учитывать высоту снежного покрова на кровле. Минимальная высота, на которую должен возвышаться турбодефлектор над заснеженной кровлей – 280 мм. Если используется труба не круглого сечения, то подбирается необходимый переходный элемент:

Если при порывах ветра дефлектор остается неподвижным после сборки и монтажа, то скорее всего при сборке или установке были допущены ошибки. Сначала производится осмотр на наличие посторонних предметов, случайно попавших в дефлектор, производится дополнительная смащка подшипника.

Заключение

По сути турбодефлектор – это то же самое ветряное колесо, поэтому при работе устройство может издавать шуршащий шум или пневматический гул. Также следует отметить, что турбодефлекторы из пластика не подойдут для дымоходных труб из-за температурного воздействия. В остальном мы предоставили все необходимые сведения, которые объясняют принцип работы устройства, помогают с подбором и самостоятельным изготовлением.
