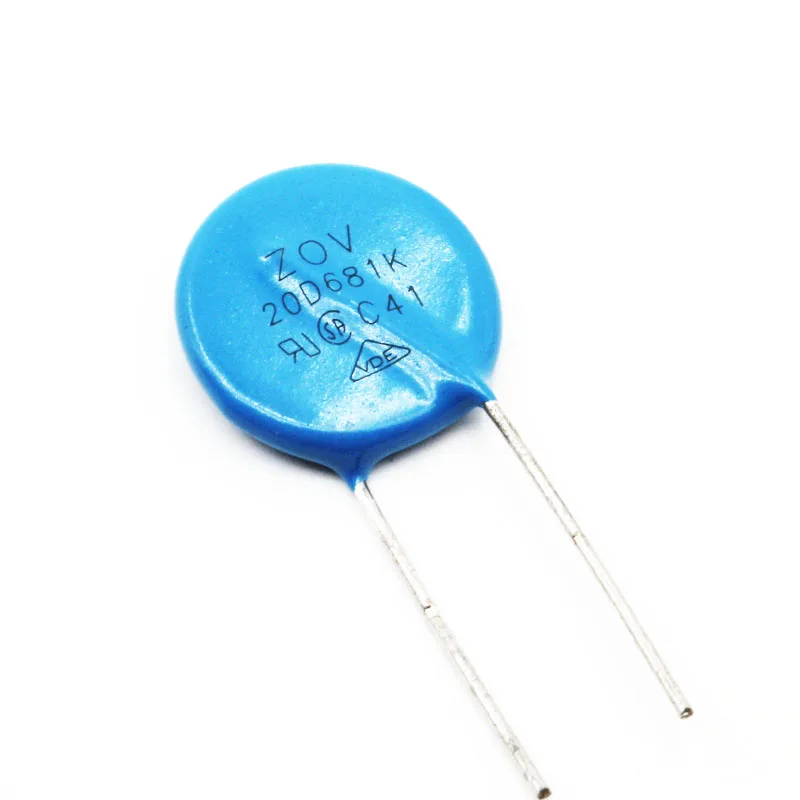

- Металлооксидный варистор серии 20D MOV
Корпус варистора представляет собой матричную структуру, состоящую из частиц оксида. Граница зерен между частицами аналогична электрическим характеристикам двунаправленного PN перехода. Когда…
- 25D серия оксида металла Varistor
Тело варистора является матричной структурой, состоящей из частиц оксида. Граница зерна между частицами аналогична электрическим особенностям двунаправленного соединения PN. Когда напряжение…
- 32D серия оксид цинка Varistor MOV
Тело варистора является матричной структурой, состоящей из частиц оксида. Граница зерна между частицами аналогична электрическим особенностям двунаправленного соединения PN. Когда напряжение.
.. - Варистор на основе оксида металла высокой энергии серии 34S
Корпус варистора представляет собой матричную структуру, состоящую из частиц оксида. Граница зерен между частицами аналогична электрическим характеристикам двунаправленного PN перехода. Когда…
Мы хорошо известны как один из ведущих производителей оксида металла варисторов в Китае. Пожалуйста, не стесняйтесь покупать высококачественные оксидные варисторы по конкурентоспособной цене на нашем заводе. Доступно хорошее обслуживание и пунктуальная доставка.
Из чего состоит импульсный блок питания часть 2. Составляющие блока питания. Устройство блока питания, схемы, фотографии
Я уже выкладывал видео по отдельным частям блока питания, но подумав решил, что делал это неправильно, а точнее, не совсем последовательно и решил исправиться.Этой статьей я начинаю небольшой цикл из серии — «как это работает», где попробую показать поочередно все узлы типового импульсного блока питания, а также рассказать их предназначение и возможные места отказа компонентов.
Как я уже рассказывал, типовой блок питания состоит из следующих узлов:
1. Входной фильтр и выпрямитель с фильтрующими конденсаторами.
2. ШИМ контроллер и транзисторы инвертора.
3. Силовой трансформатор и цепи гашения выбросов.
4. Выходной выпрямитель, конденсаторы выходного фильтра и цепь обратной связи.
Если нарисовать упрощенную блок схему, то выглядеть это будет так. Бывают конечно некоторые исключения, но в целом картина будет очень похожа.
В качестве исключения скажу, что еще существуют блоки питания с переключаемыми конденсаторами, но это уже экслюзив.
Почти все узлы в свою очередь можно также разделить на составляющие части, потому возможно я буду описывать это отдельно, но сегодня я расскажу о том, с чего начинается импульсный блок питания. Например в планах выделить отдельное видео для описания корректоров коэффициента мощности.
Первой идет защита, включающая в себя предохранитель, варистор, термистор и резистор для разряда входного помехоподавляющего конденсатора
Вторым идет фильтр от помех, попадающих от блока питания в сеть.
Он включает в себя конденсаторы Х и Y классов, а также синфазный дроссель.
Ну а последним будет выпрямитель и фильтрующие конденсаторы.
Хотя я уже рассказывал о входном фильтре и элементах защиты, но все таки немного отвлекусь на них и здесь.
Нормальный входной фильтр выглядит примерно так.
Как вариант так. Здесь также виден дроссель, конденсаторы, предохранитель и варистор.
Или вот фильтр блока питания Менвелл.
Вообще как я говорил, фильтр импульсного блока питания вещь не только важная, а часто и довольно сложная. иногда сложность и количество элементов фильтра становится сопоставимой с простеньким блоком питания. Например вот схема более сложного фильтра.
Кстати, подобные фильтры продаются как отдельные устройства, например от того же Менвела.
Мало того, сверху производитель даже указал схему, что весьма непривычно.
Вообще подобные фильтры попадались в отечественной компьютерной технике, до сих пор дома один такой лежит.
Но в любом случае ключевым элементом фильтра является двухобмоточный дроссель, благо определить его наличие весьма несложно.
Но попадаются весьма экономичные производители (которым не мешало бы по рукам надавать), которые вместо него ставят перемычки, понятно что они ничего не фильтруют.
Не менее важным элементом является предохранитель. Для начала они бывают разные, а то и вообще заменяются резистором.
Нет, конечно есть специальные резисторы, но в итоге ставят обычные.
Для начала предохранители бывают разных типов и размеров. Такой маленький как на фото я бы не назвал хорошим.
А вот правильный вариант, он мало того что больше, так еще и защищен термоусадкой. И дело не в том, что больше — лучше, мы ведь не по Фрейду определяем размер предохранителя. Просто у большего предохранителя больше расстояние между выводами, потому разрыв цепи более надежен.
Обычно принято считать, что предохранитель должен защищать технику. Это так, но лишь наполовину.
Если варистора нет, то предохранитель выполняет только функцию защиты вашей электропроводки.
Маркировка варисторов очень проста. Три цифры, первые две значение, третья — множитель. Например в блоках питания ставят варисторы на 470 Вольт, маркировка 471.
Ну и конечно же конденсаторы. Я рассказывал о них в отдельном видеоролике, потому коротко.
Во первых конденсаторы Y типа легко спутать с варисторами, так как они имеют похожую маркировку, цвет и размеры. но у варисторов обычно маркировка проще, а Y конденсаторы толще и меньше. потому просто внимательно читайте маркировку.
С конденсаторами X типа, на фото он справа, все гораздо проще, ищем маркировку X1 или X2, а также указание рабочего напряжения.
Безопасные конденсаторы обычно имеют больше количество маркировки, потому отличить их можно даже по внешнему виду.
И соответственно X типа. Они бывают еще в корпусе голубого цвета, их можно увидеть в начале видео.
Следующим после всех фильтров идет выпрямитель. Его задача проста, получить из переменного тока постоянный, но и здесь могут ждать сюрпризы.
Обычно для выпрямления в импульсных блоках питания применяют диодный мост, это как бы понятно и естественно.
Но некоторые производители умудряются экономить даже на этом. У меня где-то валяются копеечные блоки питания в которых применен однополупериодный выпрямитель, а по сути только один диод.
В таком варианте уровень пульсаций на выходе выпрямителя будет существенно больше при той же емкости. Его конечно можно доработать, установив недостающие три диода, но если на нем так сэкономили, то дешевле его выкинуть.
Диодный мост может быть выполнен из отдельных диодов, либо на базе диодной сборки, что конечно куда удобнее.
Кстати меня как-то спрашивали, а надо ли устанавливать диодную сборку на радиатор. Скажем так, это зависит от многих факторов, но если блок питания имеет пассивное охлаждение, то лучше привинтить к ней небольшой радиатор, например как сделано в блоках питания Менвелл.
Причем на фото блок питания мощностью всего 150 Ватт.
У блоков питания небольшой мощности чаще всего стоит только один конденсатор, хотя мне встречались и исключения.
Чаще всего эти блоки питания рассчитаны на широкий диапазон питающего напряжения.
При этом рядом будут находиться два конденсатора. Это все конечно необязательно, бывают мощные блоки питания с одним конденсатором и об этом я обязательно расскажу, Также встречаются маломощные с двумя конденсаторами, просто чаще всего сделано так, как видно на фото.
В сети я встречал заблуждения и некоторое непонимание процессов, происходящих при переключении напряжения, попробую объяснить.
В обычном для нас режиме выключатель разомкнут и к выходу диодного моста подключены два последовательно включенных конденсатора.
Резисторы нужны для разряда конденсаторов и небольшого выравнивания напряжения на них.
Так как не у всех в розетке 220 Вольт, а иногда бывает и в два раза меньше, то придумали простой вариант переключения.
Если замкнуть выключатель, то средняя точка соединения конденсаторов подключается к одному из входных контактов, диодный мост при этом начинает работать как два диода.
Если диоды поставить немного по другому, то схема становится более понятной.
И превращается в два однополупериодных выпрямителя, но включенных так, что один заряжает первый конденсатор от положительной полуволны, а второй делает то же самое со своим конденсатором, но от отрицательной. В итоге два меньших напряжения складываются и получаются полные 300-310 Вольт.
Называется эта схема — выпрямитель с удвоением напряжения. Такой финт возможен только на переменном токе, благо много лет назад он выиграл в соревновании с постоянным.
Но у такого решения есть и небольшой минус. Так как схема работает в режиме удвоения, то если замкнуть выключатель при наших 220 Вольт, можно получить печальный результат. Выпрямитель попытается зарядить конденсаторы до напряжения в 310 Вольт каждый, а они обычно рассчитаны всего на 200.
В лучшем случае у них вздуются крышки и вся комната будет напоминать банку с молоком.
Но у меня были случаи и похуже, когда конденсатор просто разрывало и на плате оставалось только резиновое донышко.
Главное в такой ситуации, чтобы отлетевшая крышка не попала куда нибудь в важный орган, например глаз.
Следующий важный вопрос, который мне задают очень часто, это как определить необходимую емкость входного конденсатора.
Обычно рекомендуется емкость в микрофарадах равная мощности блока питания в Ваттах, но здесь также есть свои нюансы, попробую рассказать и показать на графиках.
В первом примере сетевое напряжение нормальное и емкость с запасом, видны небольшие пульсации.
Вот входное напряжение немного просело, все в порядке, за исключением того, что пульсации приблизились к желтой зоне, но пока это не критично.
Вернем напряжение в норму, но увеличим нагрузку. сразу видно что растет размах пульсаций, такой режим уже может быть вреден для входного конденсатора, в итоге у него снижается срок службы.
Оставим ту же мощность, но снизим входное напряжение. Амплитуда пульсаций немного возрастает, так как недостаток напряжения инвертор пытается компенсировать большим временем, в течение которого отбирается энергия от конденсатора. Вредно, но все работает.
Опустим напряжение еще ниже, ведь бывают такие ситуации, причем не обязательно на длительное время, например запуск компрессора холодильника или кондиционера при слабой сети может дать заметную просадку.
Напряжение на конденсаторе падает ниже красной зоны, т.е. на выходе блока питания мы увидим пульсации с частотой 100 Герц, это уже плохо.
Еще один эксперимент, поднимем немного напряжение, но уменьшим емкость конденсатора, результат такой же как и был, только размах пульсация стал больше, теперь это еще и очень вредно для конденсатора.
В приличных блоках питания обычно ставят конденсатор с большим запасом, это необходимо для стабильной работы в широком диапазоне питающего напряжения и увеличения срока службы конденсаторов.
Например блок питания монитора, мощность около 40-50 Ватт, конденсатор стоит с емкостью в 120мкФ, хотя при расчете только для 220 Вольт хватило бы и 47-56 мкФ. Мы же не думаем что производитель сделал это по доброте душевной.
Для улучшения параметров блока питания можно увеличить емкость конденсаторов, например поставив параллельно еще пару. но учтите, конденсаторы обязательно должны иметь одинаковую емкость, а желательно еще и быть при этом одинаковыми.
Так поступают производители некоторых блоков питания, здесь четыре конденсатора попарно соединены параллельно-последовательно.
Но также можно поставить один конденсатор по общей шине 310 Вольт, но в этом случае он должен быть минимум на 400 Вольт.
Я так дорабатывал блоки питания для мощного регулируемого блока. Ниже видно выпаянный переключатель входного напряжения, рекомендую делать это и другим, так как раз в год и выключенный блок питания может сгореть. 🙂
Еще один популярный вопрос, какие конденсаторы лучше ставить, фирма, марка и т.п.
В китайских блоках питания часто стоят либо подделки под фирменные, либо просто дешевые безымянные конденсаторы. Они конечно хуже чем фирменные, но практика показывает, что в данной цепи это не критично.
Главное чтобы конденсатор не оказался «матрешкой», потому лучше измерить им емкость и дальше принять решение, поменять или добавить им дополнительно другие.
В фирменных блоках питания конечно стоят нормальные конденсаторы, подделки или безымянные не попадались.
А теперь по поводу производителей. На самом деле к качеству входного конденсатора предъявляются не такие жесткие требования как в выходным.
Но если хочется как лучше, то я бы советовал отказаться от нонейма и посмотреть в сторону фирменных конденсаторов.
Выбор их довольно большой, например Ниппон.
Или Samwha, которая раньше была Самсунгом, относительно недорого и качественно.
Nichikon, но они стоят дороже и попадаются реже.
Рубикон также хорошие конденсаторы, вот только жаль что их и подделывают довольно часто. Например в примерах выше они называются РубиконГ, как вы понимаете это совсем другое.
Кроме того рекомендую весьма хорошие конденсаторы CapXon серии KF
Или Jamicon.
Под конец я оставил вопрос, который мне задают немного реже, но тем не менее он также важен для правильного выбора конденсаторов фильтра.
Меня спрашивали о том, с какой максимальной рабочей температурой купить конденсаторы для замены родных в блоке питания.
По большому счету нормально будут работать и 85 и 105 градусов, но если ваш блок питания имеет пассивное охлаждение, то я рекомендовал бы применить конденсаторы рассчитанные на 105 градусов, в таком блоке питания они будут жить дольше.
Если блок питания имеет активное охлаждение, то я не думаю что вы заметите существенную разницу.
Напоследок несколько фото уже почти раритетного блока питания. Этот блок был установлен в каком-то старом компьютере, если не путаю, болгарского производства. Там же была и клавиатура на датчиках Холла, при этом выполненная в металлическом корпусе, вещь практически неубиваемая, но от нее остались только кнопки с датчиками, теперь жалею что разобрал.
Так вот это блок питания с пассивным охлаждением и активным корректором мощности, т.е фактически тем, что сейчас продвигают как важную особенность. А 30 лет назад это уже было и довольно широко использовалось.
Блок имеет мощность в 270 Ватт, хотя на самой плате указано 260 Ватт. Выходные напряжения только 12 и 5 Вольт.
Произведен фирмой Boschert. Но как же я был удивлен узнав, что они даже вполне продаются, правда восстановленные.
А вот так выглядит мой блок питания. Возможно устрою ему отдельную фотосессию, думаю что он это заслужил 🙂
Извините за пыль, все таки много лет на балконе + переезд и ремонт в квартире.
На этом сегодня все, как всегда жду вопросов и предложений тем для новых видео и обзоров.
Варистор MOV для 220 В переменного тока [4980]: Sunrom Electronics
- Все продукты 2410
- Защита цепи 35
- МОВ/ЗОВ 3
Защита электроники от скачков и скачков напряжения
Код продукта 4980
Доступный Мы отправляем в тот же день , если заказ сделан до 13:00 (исключая праздничные дни), то курьер обычно занимает 2-5 дней.Доступность в режиме реального времени
На складе: 140 №.
Фабрика Время выполнения для большего количества: 15 дней
Количество Цена
Количество:
Цена (Скидка%)
1-49 :
6,00 рупий/- (0%)
50-99 :
5,70 рупий/- (5%)
100-499 :
5,40 рупий/- (10%)
500-999 :
рупий.
5,28/- (12%)
1000+ :
5,10 рупий/- (15%)
Загрузки
Спецификация MOV7D471K — варисторный MOV для 220 В переменного тока
Sunrom Код продукта для заказа:
4980
переходные процессы переключения.
Многие пользователи спрашивают нас , что MOV имеет маркировку 470 В, так как же он подходит для приложения 220 В.
Позвольте мне объяснить
Сеть переменного тока, которую вы получаете, говорит, что 220 В RMS. Таким образом, пиковое напряжение составляет 308 В = 220 В x 1,4 (VPeak = VRMS × √2). Таким образом, он подходит для сетей переменного тока 220 В.
Лидеры продаж
Код продукта: 1453
1 100,00 рупий/-
Кабель длиной 1 метр для легкой связи ПК с микроконтроллером. Прямые провода уровня 5V/3V UART(RX/TX), создает виртуальный последовательный COM-порт на ПК.
Кабель USB-TTL UART — FTDI FT230X
Код продукта: 6578
145,00 рупий/-
Простое расширение USB-порта с платы на панель и монтаж с помощью болтов M3
Удлинительный кабель USB для монтажа на панель A-Match A-Female — 30 см
Код продукта: 1435
1 650,00 рупий/-
Подключается к ПК через порт USB и обеспечивает новый изолированный UART уровня TTL от 3 до 5 В для взаимодействия с внешними устройствами.
Промышленный класс, светодиодные индикаторы, настенный и панельный монтаж, USB 2.0
USB — изолированный конвертер UART промышленного класса
Код продукта: 4313
485,00 рупий/-
Удобная связь вашего ПК с микроконтроллером. Прямые контакты UART (RX/TX) уровня 5 В / 3 В, создание виртуального последовательного COM-порта на ПК.
Модуль USB-TTL UART — CP2102
Код продукта: 7183
175,00 рупий/-
ARM Cortex-M3, 32-разрядный, 72 МГц RISC MCU, 32-разрядный, 128 КБ флэш-памяти, 2,5 В/3,3 В, заменяет STM32F103C8T6
A PM32F103CBT6 LQFP48 Geehy ARM Cortex-M3 Замена для: СТМ32F103C8
Код продукта: 6362
175,00 рупий/-
С легкостью заряжайте свои 5-вольтовые устройства с помощью этого высококачественного адаптера переменного тока в постоянный, USB-разъем подходит для различных кабелей, таких как Micro, Mini, Type-C или DC
5 В 2,4 А Адаптер постоянного тока 12 Вт с кабелем Micro USB
Код продукта: 1113
1 925,00 рупий/-
Последовательный вход UART, простой в использовании для статических и прокручиваемых сообщений.
Подвижный светодиодный дисплей для сообщений 362×72 мм
Код продукта: 1451
950,00 рупий/-
Удобная связь вашего ПК с микроконтроллером. Прямые контакты UART (RX/TX) уровня 5 В/3 В, создание виртуального последовательного COM-порта на ПК.
Модуль USB-TTL UART — FTDI FT230X
Почему чаще всего для защиты от перенапряжения 220-240В используется варистор 7Д471К, а не варистор с меньшим номинальным напряжением?
Задавать вопрос
спросил
Изменено 3 года, 6 месяцев назад
Просмотрено 2к раз
\$\начало группы\$ В моем «якобы» защищенном от перенапряжения удлинителе есть варистор для защиты от перенапряжения, настроенный на простое замыкание входных проводов в случае перенапряжения.
Проверка модели это MOV-7D471K , который, по сообщениям Mouser, имеет следующие характеристики:
Номинальное напряжение постоянного тока: 517 В постоянного тока Зажимное напряжение: 775 В Диаметр: 7 мм Пиковый импульсный ток: 1,2 кА Импульсная энергия: 30 Дж Емкость: 105 пФ
Это смутило меня, так как эти значения кажутся мне слишком высокими, учитывая, что они должны защищать линию макс. 220-240 В переменного тока (диапазон распределения в Европе), и при поиске в Интернете кажется, что этот MOV часто используется для защиты от перенапряжений в домашних условиях.
Я также видел, что MOV-10D221K , по-видимому, имеет значения, более близкие к 220–240 В переменного тока:
Номинальное напряжение постоянного тока: 242 В постоянного тока Зажимное напряжение: 360 В Диаметр: 10 мм Пиковый импульсный ток: 2,5 кА Импульсная энергия: 32 Дж Емкость: 450 пФ
Почему используется MOV-7D471K, а не MOV-10D221K (или какой-то другой, предложения приветствуются)? Моя полоса питания плохо настроена или я что-то упускаю?
- защита от перенапряжения
- варистор
Вы, должно быть, неправильно читаете спецификации.
10D221K взорвется при подключении к сети 240 В переменного тока, поскольку сеть имеет пиковое напряжение около 340 В, поэтому необходимо использовать что-то еще.
10D221K может работать с максимальным среднеквадратичным значением 140 В или постоянным напряжением 180 В и начинает проводить ток 1 мА при напряжении от 198 до 242 В. Он фиксируется до 360 В при протекании 25 А. Он просто не совместим с сетью 240 В переменного тока.
7D471K может выдавать максимальное среднеквадратичное значение 300 В или 385 В постоянного тока, начинает проводить 1 мА между 423 и 517 В, может фиксировать до 775 В при протекании 10 А. Нет проблем в сети 240 В переменного тока.
