Гидроудар в системе отопления частного и многоквартирного дома

Жители частных домов и квартир в многоэтажных домах часто слышат в трубопроводах отопления глухие или резкие, отчетливые удары, стук. Казалось бы – этому явлению можно не уделять особого внимания. На самом деле последствия этого явления могут не только разрушить трубопроводы и радиаторы, но и нанести травмы самим жильцам. Гидроудар в системе отопления служит причиной большинства поломок и разрушения теплотехнического оборудования. Что же делать, как избавиться от гидравлических ударов в системе отопления? Решение этого вопроса имеет огромное значение для сохранности оборудования и коммуникаций комплекса отопления. Если в централизованном отоплении меры по локализации этого явления предпринять сложно, то гидроудары в системе отопления жилого частного дома можно предотвратить.

Содержание

• 1 Что значит гидроудар
• 2 Причины возникновения
• 3 Основные способы защиты

Что значит гидроудар

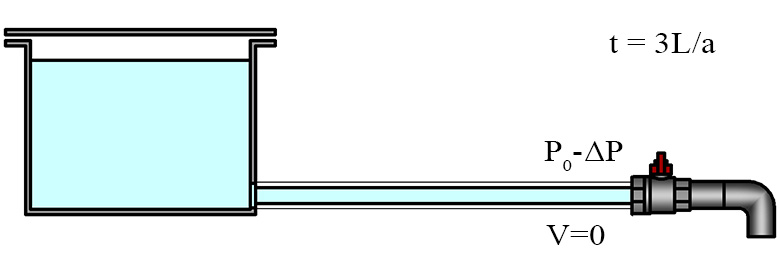

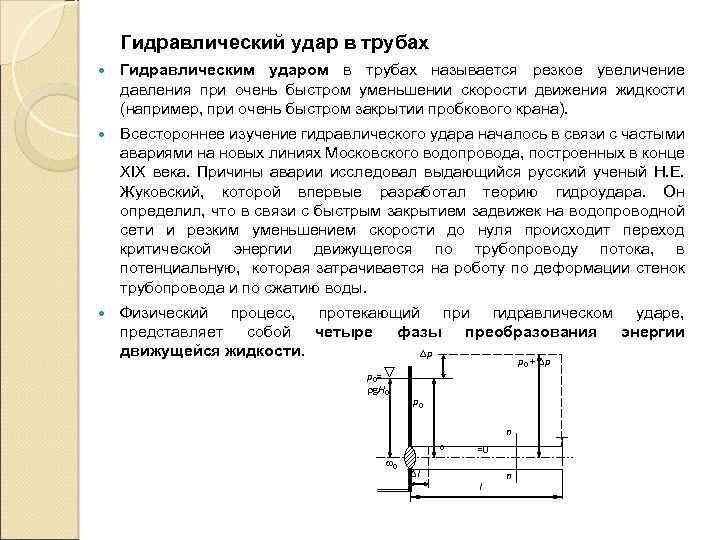

Гидравлический удар (гидроудар) – физическое явление, характеризующееся резким повышением гидравлического давления на отдельном участке жидкостной системы, вызванном значительным изменением скорости потока.

В системах отопления основным видом теплоносителя является вода. Вода является несжимаемой по определению, как и подавляющее большинство жидкостей. При движении потока на его пути могут образоваться препятствия. Причем для возникновения гидроудара препятствие должно возникнуть неожиданно. При возникновении преграды жидкость теряет скорость, градиент которой стремится к нулю.

При остановке объема жидкости на него продолжает действовать сила нагнетания устройства, осуществляющего циркуляцию воды. Под воздействием силы нагнетания на участке поднимается гидравлическое давление жидкости. Давление воздействует на стенки трубопроводов, сосудов.

При резком устранении преграды движения жидкость устремляется в зону наименьшего сопротивления и давления. При этом она приобретает огромную скорость за счет разницы давлений в точке высокого давления и в свободной зоне.

Жидкость двигается с большой скоростью, при этом за счет своей несжимаемости может повредить элементы и конструкции системы отопления. Сила нанесенного удара зачастую намного превышает силу удара молотком наотмашь. Поэтому сильные гидроудары могут разрушить металлические изделия и устройства. При этом происходит разгерметизация коммуникаций и возникает опасность получения ожогов горячей водой.

Причины возникновения

Сужение трубопровода

Различают несколько основных причин возникновения гидроударов в системе отопления, среди них можно выделить следующие:

1. Резкое открытие (закрытие) запорной арматуры;
2. Наличие в системе воздушных пробок;
3. Резкое сужение трубопровода;
4. Изгиб трубопровода;
5. Резкое изменение режима работы насоса – пуск или остановка.

Резкие манипуляции с запорной арматурой – открытие или закрытие – приводят к мгновенному изменению давления в зоне устройства. При закрытии повышается давление на арматуру и ее соединительные элементы. При этом часто повреждаются уплотнения резьбовых соединений, межфланцевые прокладки, а при высоком давлении – элементы запорного устройства.

При быстром открытии в зоне за арматурой имеется область низкого давления. Жидкость мгновенно устремляется в нее, приобретая большую скорость. В этом случае разрушению подвержены элементы, расположенные после арматуры. Особенно подвержены гидроударам участки с большим гидравлическим сопротивлением – изгибы трубопроводов, отопительные приборы (радиаторы, конвекторы и так далее).

Наличие воздушных пробок в системе обусловлено ее неверной конфигурацией, ошибками при монтаже. В результате ошибок монтажа не соблюдается нормативный уклон коммуникаций, образуются «мешки» и «мертвые зоны». На этих участках часто образуются воздушные пробки.

Жидкость останавливается перед пробкой, давление начинает расти. Жидкость постепенно сжимает воздушный объем и при достижении определенной величины давления прорывает препятствие. После этого она движется с большой скоростью в зону пониженного давления, нанося повреждения элементам системы.

При резком сужении трубопровода вода также приобретает высокую скорость. Сужение может быть создано при сооружении сети или в результате образования прочных отложений (накипи и так далее). Изменение диаметров трубопроводов отопления должно происходить плавно по длине.

Частая причина гидроударов – смена режима работы циркуляционного насоса. Особенно часто гидроудары происходят при пуске насоса (особенно на высокой скорости). При этом жидкость приобретает скорость и движется по коммуникациям, имевшим до этого гидростатическое давление. При пуске вода приобретает динамическую составляющую давления, это увеличивает ее скорость.

При остановке насос становится естественным препятствием на пути воды. Давление перед ним увеличивается, происходит проброс порций рабочей среды через рабочее колесо.

Гидроудары – постоянное явление в системах парового отопления. Они обусловлены разным фазовым состоянием пара и воды. Поэтому коммуникации паровых комплексов выполняются из металлов с повышенной толщиной стенки.

Основные способы защиты

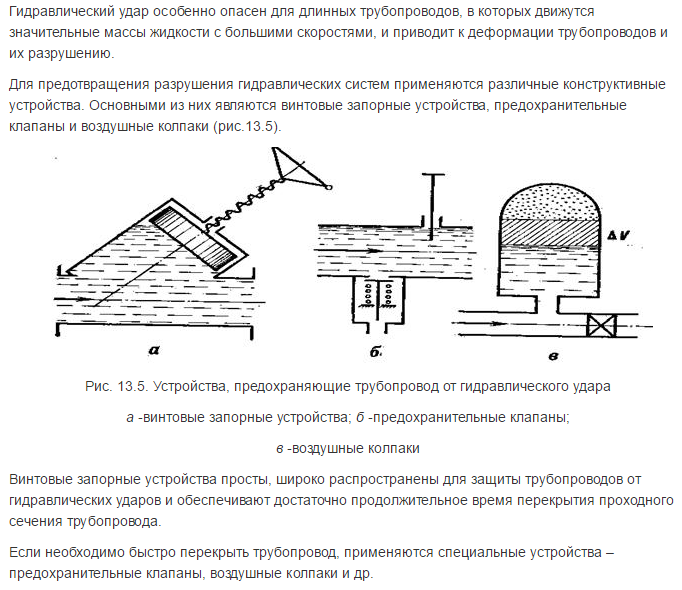

Для защиты материалов, оборудования и коммуникаций от гидравлических ударов применяются следующие способы:

1. Установка терморегуляторов со встроенным шунтом;
2. Вставки из пластичного материала;
3. Установка мембранных устройств;
4. Управление режимами работы насоса по данным датчика давления в системе;
5. Общие профилактические мероприятия.

В качестве запорной арматуры устанавливают терморегуляторы со встроенным шунтом. Шунт – трубка малого диаметра, пропускает излишки теплоносителя при повышении давления.

Стальные элементы чаще всего подвержены разрушению от гидроударов вследствие жесткости конструкции, отсутствии амортизирующего эффекта. Для создания амортизатора часто врезают небольшие участки из полимерных труб, обладающих хорошей гибкостью. При гидроударе они компенсируют ударное усилие изгибом, при этом не повреждаются.

Гидроаккумуляторы и расширительные баки также неплохо справляются с повышением давления, принимая его излишек на себя. Мембрана, выполненная из резины или полимера, изгибается, сжимает воздух воздушной камеры. В освободившееся пространство поступает вода из отопления, снижается общее напряжение в системе по давлению.

Циркуляционные насосы оснащают системой управления работой по давлению. Датчик контролирует давление воды в сети. При повышении значения он подает команду на снижение числа оборотов насоса.

Такая система применима для насосов с частотным регулированием скорости вращения рабочего колеса.

Общие профилактические мероприятия по предотвращению гидроударов и их последствий:

• Производить плавное управление запорной арматурой;
• Включение насосов производить на низкой скорости;
• Проверять работоспособность воздухоотводчиков и предохранительных клапанов;
• Своевременно, регулярно стравливать воздух из оборудования;
• Регулярно производить визуальный осмотр на предмет целостности конструктивных элементов отопления;
• Контролировать целостность мембраны экспанзоматов.

Гидравлические удары – частое и опасное явление в сетях отопления. Своевременное их предотвращения спасет отопительные коммуникации и оборудование от повреждений, сохранит их целостность и работоспособность.

Гидроудар в системе отопления, предупреждение и ремонт течи

Отопление нельзя отнести к простейшим устройствам. Его работа основана на  различных физических законах, в системе используются разнообразные по функциональному назначению приборы и механизмы, и для получения нужного результата необходимо обеспечить их согласование между собой. Одной из особенностей работы водяного обогрева является такой эффект, как гидроудар в системе отопления – резкое, пусть и кратковременное, повышение давления в системе.

Гидроудар

• Причины его возникновения и последствия
• Немного о ремонте системы
• Модернизация и изменение системы
• Настройка системы отопления

Причины его возникновения и последствия

Внешним проявлением гидроудара в системе отопления будут стуки и щелчки. Причиной этого служит возникновение препятствий на пути движения воды. Как и всякая жидкость, она  является практически несжимаемой и обладает определенной массой и инерцией. Если на ее пути возникает препятствие, то из-за отсутствия возможности двигаться дальше, а вода не может остановиться мгновенно, в системе резко повышается давление.

Когда это происходит достаточно часто и система не обладает необходимым запасом прочности, то вполне возможно, вам скоро потребуется ремонт отопления в доме. Конкретной причиной возникновения гидроудара может быть:

• поломка или отключение циркуляционного насоса;
• появление в системе воздуха;
• быстрое закрытие вентилей, останавливающее поток жидкости.

Приведенный ниже рисунок поможет понять возможные причины его возникновения, причем последняя из приведенных встречается наиболее часто. Стоит отметить, что использование шаровых кранов для перекрытия труб недопустимо.

Причины возникновения гидроудара

На сколько повысится давление, степень возможного повреждения и, значит, какой потребуется ремонт системы отопления, будет зависеть от места возникновения препятствия и длины трубопровода. Если это произойдет в начале длинного участка, то величина повышенного давления будет меньше, если в его конце – то больше.

Немного о ремонте системы

При постоянном  возникновении перенапряжений в системе, как уже говорилось, возможно ее повреждение. Большую нагрузку будут испытывать жесткие детали системы, резьбовые соединения и сам трубопровод. Итогом этого может быть как утечка воды из системы отопления через резьбовые соединения, так и разрушения трубопровода и элементов отопления, например такие, как показанные на фото ниже.

И если устранение течи в системе отопления, приведенное на первом рисунке, осуществляется достаточно просто, то от разрушений, показанных на втором, можно избавиться только заменой радиатора. Существуют определенные правила эксплуатации, позволяющие отстрочить ремонт системы отопления в загородном доме, а то и вовсе его избежать. Самым простейшим приемом является плавное перекрытие кранов. За счет этого общая энергия гидроудара, растягиваясь во времени, не способна нанести существенных повреждений системе.

Модернизация и изменение системы

Многие проблемы, связанные с гидроударом, вызваны недостатками самой системы. Одной из причин, например, может быть стыковка труб большого размера с трубами меньшего диаметра. Возникающее при этом сопротивление препятствует свободному прохождению жидкости и способствует повышению давления. Устранить подобное можно, если выполнить капитальный ремонт системы отопления. В ходе его проведения надо предусмотреть ряд мер, значительно улучшающих ее возможности противостоять гидроудару. Среди них стоит отметить:

• амортизирующие устройства, представляющие собой отрезки эластичного пластика, устанавливаемые перед термостатом вместо жесткой трубы;

Гаситель гидроударов Valtec CAR-19

• введение шунта со специально выполненными  отверстиями, позволяющего уменьшить возникающее давление;
• использование специальных термостатов с защитой от гидравлических ударов.

Это лишь некоторые меры, позволяющие снизить последствия и возможность возникновения гидроудара. Определившись с ними, может быть составлена смета на ремонт системы отопления.

Настройка системы отопления

Это является одним из обязательных этапов работ по созданию обогрева.   Настройка должна выполняться и после монтажа, и когда проведен ремонт отопления в частном доме. В ходе всех этих работ возможны разные ситуации, и отнестись к ним надо очень внимательно. Задача, как настроить систему отопления, во многом связана с устранением недостатков и ошибок, допущенных при проектировании и выполнении монтажа. В конечном итоге благодаря этому   система станет более экономичной, долговечной и легко управляемой.

Балансировка системы отопления

На первом этапе необходимо проверить и при необходимости изменить толщину труб в разводке. С этим достаточно просто ошибиться, особенно если применяется естественная циркуляция.  Когда система уже работает, то такие изменения выполняются при модернизации или в случаях, предусматривающих серьезный ремонт системы отопления. Кроме того, проверяются остальные элементы системы, а также соответствие и правильное использование оборудования и заполнение системы нужным количеством воды.

Если нет циркуляции в системе отопления, то скорее всего, где-то образовалась воздушная пробка. После ее устранения все должно работать в штатном режиме.

В тех случаях, когда происходит плохая циркуляция в системе отопления, порой достаточно просто прочистить фильтр перед отопительным котлом, чаще всего это решает проблему. Такой результат в первом приближении позволяет считать, что система работает, и можно приступать к ее балансировке и регулировке температуры.

Правильный монтаж, использование соответствующего оборудования и выполнение несложных требований эксплуатации системы отопления обеспечат ей долгий срок службы и позволят избежать неприятностей, связанных с сопутствующими явлениями, например таким, как гидроудар.

ГИДРОУДАР В ГИДРОННЫХ СИСТЕМАХ | Калеффи

Гидравлические удары представляют собой сильные удары, которые происходят в быстрой последовательности в закрытых каналах, когда жидкость замедляется или ускоряется за очень короткое время, например, при быстром закрытии крана или запуске или остановке насоса. Они вызваны энергией, добавляемой к жидкости или вычитаемой из нее при изменении ее скорости. Эффект заключается в распространении избыточного и пониженного давления
вдоль труб, что может привести к шуму и повреждению всей системы.

Название этого физического явления происходит от древней военной машины, называемой тараном, которая использовалась для разрушения стен или выбивания дверей последовательными сильными ударами, сравнимыми с описанными выше гидравлическими ударами. В самом простом виде таранная боевая машина состояла из длинной прочной деревянной балки, один конец которой был укреплен железной головкой-молотком. Более развитым типом был таран с подвесной балкой и крышей для защиты солдат. Интенсивность ударов, наносимых этими машинами, зависела исключительно от силы и умения маневрирующих ими лиц.





Интенсивность гидроударов , напротив, зависит от комплексных факторов, подлежащих определению и увязке между собой. Тем не менее (учитывая, что нас, инженеров ОВиК, в основном интересует порядок величин в игре), мы можем сказать, что максимальное избыточное давление, вызванное гидравлическим ударом, можно рассчитать следующим образом:

P* = 2 v l / g t

где:
P* = избыточное давление гидравлического удара (м водяного столба)
v = скорость воды (м/с)
l = длина трубы (м)
g = ускорение свободного падения (9,81 м/с2)
t = время закрытия клапана (с)

Пример расчета:


Определение давление, создаваемое в трубе при быстром закрытии клапана. Учитывая:
v = 2,5 м/с (скорость воды)
l = 80 м (длина трубы)
t = 0,5 с (время закрытия клапана)
Pes = 35 м вод. ст. (рабочее давление)
Избыточное давление, вызванное гидравлическим ударом, рассчитывается по формуле: P* = (2 · 2,5 · 80) / 90,81 · 0,5 = 82 м вод. ст.
Таким образом, общее давление, создаваемое в трубе, равно: P = Pes + P* = 35 + 82 = 117 м водяного столба.
Как видите, давление очень высокое.

• Негативное воздействие гидравлического удара+

  В системах кондиционирования воздуха эти воздействия, как правило, весьма ограничены и, следовательно, незначительны. Наоборот, в санитарно-технических системах они могут быть весьма значительными и вызывать:



  • Поломку или сильную деформацию материалов с низкой механической прочностью (баки-аккумуляторы горячей воды, пластиковые трубы, редукторы давления, вентили и т.п.)
  • Износ соединений и сварных швов
  • Сильный шум и вибрация
  • Износ нагнетательного крана

  Нас, как специалистов по гидротехнике, часто просили оценить эти повреждения и найти способы их устранения.
  Сначала мы не могли понять, почему самые серьезные случаи, т.е. поломки, происходили в основном в небольших системах. Нам казалось более логичным обратное, т. е. разрушение должно происходить в основном в крупных или средне-крупных системах, где задействованные скорости и длины (основные факторы, определяющие интенсивность гидроударов) несомненно имеют более высокие значения.
  Тогда мы придумали такое объяснение: даже если в малых системах нет таких длин или скоростей, которые вызывали бы сильные гидравлические удары, их можно импортировать прямо из водопровода. А гидравлические удары, поступающие из водопроводных сетей, легче справляются с крупными и средне-крупными системами, поскольку их более разветвленные сети облегчают рассеивание и поглощение.

  Как специалисты по гидротехнике, нам также пришлось столкнуться с тем фактом, что гидравлические удары часто не воспроизводимы, особенно когда они поступают из водопроводной сети. Таким образом, в этих случаях их существование и виновность могут быть доказаны только косвенными доказательствами.
  И косвенные доказательства могут быть слабыми, когда сталкиваются с экспертами, которые, пытаясь возложить вину за поломку материала на установщика или производителя, даже отрицают доказательственные доказательства.



• Возможные способы устранения+

  Формула на странице сбоку ясно показывает, что для устранения или хотя бы значительного смягчения гидроударов нужно уменьшить скорость жидкости и увеличить время закрытия клапана. Однако трудно что-то сделать со временем закрытия, так как сегодня обычно используются быстрозакрывающиеся клапаны. Таким образом, чтобы гарантировать, что гидравлический удар находится под контролем, целесообразно принять разрядники, которые могут быть типа:

  — вода-воздух
  — поршень
  — мембрана
  — пружина.

  В целом следует избегать водовоздушных разрядников, поскольку они требуют постоянного обновления воздушной подушки, которая имеет тенденцию растворяться в воде.

• Ограничители гидравлических ударов, устанавливаемые в верхней части стояков+

  Это традиционное решение, принятое для больших и средних и крупных систем с формированием стояков. Разрядники размещаются (в осматриваемых коробках или каналах) в верхней части стояков холодной и горячей воды. Стояки рециркуляции напрямую соединены со стояками горячей воды.
  Это решение позволяет добиться эффективных результатов в отношении ослабления гидравлического удара. На самом деле разрядники находятся недалеко от кранов, то есть источников гидравлического удара.
  Однако этот раствор также имеет противопоказания в отношении безопасности против легионелл.

  Противопоказания связаны с тем, что горячая вода не может циркулировать в некоторых зонах системы. Поэтому в этих так называемых мертвых зонах нельзя проводить тепловую дезинфекцию .
  В данном случае существует два типа мертвых зон: первый – это участки труб (над штуцерами рециркуляции), которые соединяют стояки горячей воды с разрядниками;
  вторые — зоны застоя воды внутри пламегасителей.
  Учитывая возрастающую важность проблемы Legionella, вполне вероятно, что все это приведет к критическому пересмотру исследуемой системы. Возможным альтернативным решением, несомненно, является описанное ниже.

• Ограничители гидравлического удара, установленные на распределительных коллекторах+

  Это решение заключается в установке небольших пружинных ограничителей на коллекторах, тем самым перенося действие демпфирования гидравлического удара с верхней части стояков внутрь распределительных коробок. На практике демпфирующее действие меняется с полуцентрализованного на периферийное, что дает преимущество в том, что гасители работают в непосредственной близости от кранов, т.е. в местах, где в основном возникают гидравлические удары.

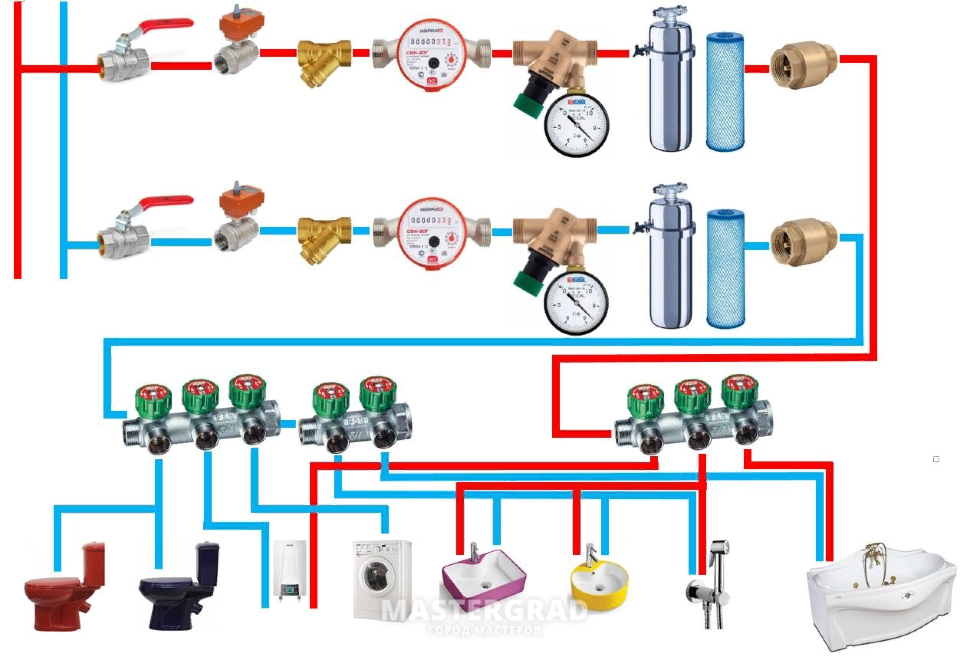

  Схема системы показана ниже. Смесительные клапаны против ожогов используются для обеспечения возможности и безопасности как непрерывной, так и периодической термообработки против легионеллы. Распределительные коллекторы также оснащены запорной арматурой на отдельных ответвлениях. Это важная функция, так как в случае утечки можно перекрыть только ответственный кран.

• Устройство защиты от гидроударов+

  Устройство защиты от гидроударов при установке в непосредственной близости от однорычажных смесителей, электромагнитных клапанов, шаровых кранов и т. д. предотвращает такие негативные эффекты (шум и повреждение всей системы). Нажмите здесь, чтобы узнать больше о серии Caleffi 525.

Гидравлический удар в системах парового отопления

Опубликовано: 24 июня 2014 г. — Дэн Холохан

Категории: Пар

Нужно избавиться от гидравлического удара в системе парового отопления? Вот контрольный список того, что нужно искать. Я надеюсь, что вы найдете его хорошим, чтобы сохранить в файле.

Трубы имеют неправильный шаг. В любой паровой системе конденсат должен стекать самотеком обратно в котел или в приемник конденсата. Если в промежутках между обжигами в трубах скопилась вода, пар подхватит ее и загонит в первый доступный фитинг. Гидравлический удар из-за плохого шага трубы обычно происходит при первом запуске системы. Пар также будет быстро конденсироваться над лужей воды, заставляя воду резко подниматься в частичный вакуум, оставленный сконденсировавшимся паром. Надлежащий шаг для параллельной паровой магистрали составляет один дюйм на 20 футов. Для противоточной сети это один дюйм на десять футов. Проверьте шаг линейным уровнем.

Трубопровод рядом с котлом не соответствует требованиям производителя. В настоящее время производители котлов считают околокотловую обвязку частью котла. Они используют его, чтобы высушить пар перед тем, как он попадет в систему. Если трубопровод рядом с котлом не соответствует спецификациям производителя, вы можете подбрасывать воду в трубопровод, и это вызовет гидравлический удар. Получите руководство по установке и эксплуатации от производителя котла и проверьте трубопроводы на соответствие спецификациям.

Плохое качество пара. Подброс воды в систему может быть не только из-за неисправного трубопровода возле котла. Грязная вода или вода со слишком высоким уровнем pH также может способствовать этому. Этот тип гидравлического удара обычно происходит в середине цикла обжига. Посмотрите внимательно на мерное стекло котла. Если пар сухой, часть мерного стекла над линией воды также должна быть сухой. Попробуйте поднять линию подачи воды в пределах дюйма от верхней части мерного стекла. Если вода в бойлере чистая, она не должна подниматься выше мерного стекла. Проверьте рН воды с помощью индикаторной бумаги. Хороший уровень pH для паровой системы находится в диапазоне от семи до девяти. Если pH достигает 11, вода начинает вспениваться и перетекать в систему, вызывая гидравлический удар. Мертвецы часто добавляли уксус в системы парового отопления, чтобы понизить pH и уменьшить заливку и пульсацию.

Котел перегрет. Если вы перетопите котел, вода сильно поднимется, и часть воды попадет в трубы. Этот тип гидравлического удара обычно происходит в середине цикла обжига. Зажигать следует на подключенную нагрузку котла (трубопроводы и излучение). Это D.O.E котла. Нагрузка на теплопроизводительность. Не превышайте размер сменных котлов. Всегда проверяйте расход топлива в зависимости от подключенной нагрузки.

Паровые трубы не изолированы. Вы должны изолировать подающие трубы в паровой системе, чтобы пар не конденсировался на пути к радиаторам. Голые трубы теряют примерно в пять раз больше тепла, чем трубы с изоляционным слоем толщиной в один дюйм. Без изоляции способность трубопровода конденсировать пар может превышать способность котла производить пар. Вы часто будете сталкиваться с радиаторами на концах магистрали, которые плохо нагреваются. Но хуже того, вы столкнетесь с гидравлическим ударом при первом запуске системы. Холодные неизолированные трубы создают больше конденсата, чем могут выдержать. Когда пар попадает во всю эту воду, возникает гидравлический удар.

Водопровод котла заполняется или вскипает. Обычно виновата грязь. Когда вы увидите капли воды в части мерного стекла над ватерлинией, пора чистить котел. Если котел наполняется и пульсирует, возможно, он также выбрасывает воду в трубопровод, что может вызвать гидравлический удар. Попробуйте поднять линию подачи воды в пределах дюйма от верхней части мерного стекла. Если вода в бойлере чистая, она не будет подниматься выше мерного стекла. Если это так, очистите котел и трубопровод системы.

На Hartford Loop есть длинный сосок . Должен быть закрытый ниппель в точке, где выравниватель и влажный возврат соединяются, образуя петлю Хартфорда. Если вы используете длинный ниппель между уравнителем котла и мокрой обраткой, обратная вода будет бурно устремляться вперед по мере конденсации пузырьков пара в уравнителе. Закрытый ниппель уменьшит расстояние, которое должен пройти возвращающийся конденсат, и устранит гидравлический удар. Этот тип гидравлического удара обычно происходит ближе к концу цикла обжига.

Ниппель Hartford Loop находится слишком близко к ватерлинии котла. Проверьте, может ли уровень воды в котле упасть до точки, при которой пар может получить доступ к влажной обратке через уравнитель котла. Если это возможно, пар быстро протолкнется в мокрую обратку и создаст гидравлический удар. Обычно это происходит ближе к концу цикла приготовления на пару.

Самотечный возврат забит. В конце концов это произойдет, потому что система парового отопления открыта для атмосферы. Трубы подвергаются коррозии, а шлам, ржавчина и осадок смываются в линию мокрого возврата под действием силы тяжести, по которой конденсат движется очень медленно. Поскольку обратная линия засоряется, конденсат с трудом вытекает из магистрали в мокрую обратку. Если вода лежит в магистрали, она встретится с паром, и тогда начнется стук. Обычно это происходит на дальних концах сети и почти всегда в середине цикла розжига. Вода также будет брызнуть из ваших вентиляционных отверстий.

В системе есть клапаны с электроприводом. Если это система самотечного возврата и на линиях подачи есть клапаны с электроприводом, вода будет выходить из котла, когда клапан закрывается против давления пара. Добавление обратного клапана на обратку не сильно помогает. Конечно, это предотвратит выход воды из котла, но давление пара в котле быстро компенсирует отсутствие давления пара после закрытого клапана с электроприводом. Конденсат не будет стекать из сети, а последует гидроудар. Клапаны с электроприводом действительно не имеют никакого отношения к самотечной системе возврата. Возможно, вам придется добавить питательный насос котла и конденсатоотводчики, чтобы вылечить это. Избегайте использования клапанов с электроприводом в системах с гравитационным возвратом.

Это однотрубный пар, и клапаны подачи не полностью открыты. Если это не так, вы получите гидравлический удар, так как пар и конденсат попытаются пройти друг друга в этом ограниченном пространстве. Клапан на однотрубном паровом радиаторе является сервисным. Он должен быть либо полностью открыт, либо полностью закрыт. Дросселирование клапана вызывает проблемы с гидравлическим ударом. Если вы считаете, что клапан полностью открыт, а гидравлический удар по-прежнему возникает, проверьте, не отвалились ли части клапана и не застряли в седле клапана. Если клапан новый, проверьте его внутренний размер. Клапаны подачи пара старых времен имели больше места внутри, чем их современные аналоги. Возможно, вам придется использовать клапан большего размера.

Конденсатоотводчики не работают. Двухтрубная паровая система похожа на лестницу. Каждый радиатор — ступенька на этой лестнице, и в конце каждой ступеньки вы найдете паровой конденсатоотводчик. Часть работы ловушки состоит в том, чтобы предотвратить попадание пара на сторону без давления «лестницы». Если хотя бы одна ловушка выйдет из строя в открытом положении, пар перепрыгнет через нее и ударит по воде, которая пытается стекать из других радиаторов. Этот гидроудар повредит работающие конденсатоотводчики, что усугубит проблему. На концах магистралей и у основания стояков поплавково-термостатические и ковшовые конденсатоотводчики служат той же цели, что и радиаторные конденсатоотводчики. Если они выходят из строя в открытом положении или, в случае с ковшовыми конденсатоотводчиками, если они теряют заправочную воду, пар попадет в сухие возвратные линии и вызовет гидравлический удар. Уход за ловушкой имеет важное значение.

При замене котла кто-то переделал мокрую обратку на сухую. Если у вас самотечная система, самая нижняя горизонтальная паропроводящая труба должна находиться на минимальном расстоянии над котлом.
