Рекуператор что это такое? Назначение, преимущества, устройство рекуператора воздуха

Тепло возвращается

Когда, как не зимой, мы вспоминаем теплые летние деньки и ждем возвращения тепла. Но, как говорил известный советский биолог Иван Владимирович Мичурин «мы не можем ждать милостей от природы, взять их у нее — наша задача». Этот лозунг, адресованный плодоводам, давно принят на вооружение производителями энергосберегающего оборудования, которые берут у природы максимум возможного, сводя к нулю наносимый ей урон. Сегодня в центре нашего внимания рекуператор — устройство, позволяющее возвращать тепло.

Recuperatio & ventilatio

В теплотехнике строительства темы рекуперации и вентиляции неразрывно связаны, потому что возврат тепла (recuperatio — «возвращение») происходит из нагретого в помещении и «выбрасываемого» в процессе вентиляции наружу воздуха.

В застройках советских времен вопрос организации вентиляции в жилых домах не стоял так остро, как сегодня. Несовершенство оконных конструкций, с одной стороны, вынуждало население заклеивать окна зимой, но с другой обеспечивало естественную циркуляцию воздуха. С заменой окон на пластиковые или более совершенные деревянные тема вентиляции становится все более актуальной.

При использовании естественной вентиляции для достижения необходимой интенсивности циркуляции воздушных масс окна должны быть открыты круглосуточно, что недостижимо в холодное время года. Именно поэтому более правильным и рациональным подходом считается устройство принудительной вентиляции. Иногда, например, в производственных помещениях, без нее просто невозможно обойтись.

Современное жилищное строительство все больше разворачивается в сторону энергоэффективности, но зачастую в погоне за экономией владельцы коттеджей, загородных домов или квартир вкладывают массу средств в утепление и герметизацию жилья, забывая об обратной стороне — необходимости притока свежего воздуха в помещение. Обеспечить и грамотный воздухообмен, и энергоэффективность позволяет принудительно-вытяжная вентиляция с рекуперацией тепла.

Рекуператор — это…

По сути рекуператор воздуха представляет собой теплообменник, в котором выходящий из помещения нагретый воздух отдает большую часть своего тепла холодному воздуху, входящему с улицы. То есть выходящий воздух нагревает входящий.

«Рынок рекуператоров в нашей стране довольно молод и долгое время был ориентирован исключительно на производство крупных установок мощностью 3 000–20 000 куб. м для промышленного сектора, а также для крупных деловых комплексов и бассейнов, где механическая вентиляция всегда была необходима по нормам. Но чаще эти установки работали лишь на автоматическую подачу и удаление воздуха, а догревался он централизованными системами отопления. Что касается жилищного и коммерческого строительства (в т.ч. и малоэтажного), то еще пять лет назад «Яндекс. Поиск» не выдавал практически ни одного реального предложения по рекуператорам этого типа (кроме шведских роторных), и путь к поставщику был долог и тернист. Теперь ситуация постепенно меняется, и купить рекуператор больше не проблема» (Светлана Дувинг, http://green-city.

su).

РЕКУПЕРАТОР ПОДОГРЕВАЕТ ПОСТУПАЮЩИЙ В ПОМЕЩЕНИЕ ХОЛОДНЫЙ ВОЗДУХ ЗА СЧЕТ ТЕПЛА, ПОЛУЧАЕМОГО ОТ ВЫТЯЖНОГО ВОЗДУХА. А ЛЕТОМ НАОБОРОТ – ОХЛАЖДАЕТ ПРИТОЧНЫЙ ВОЗДУХ. И ВСЕ ЭТО ПРАКТИЧЕСКИ БЕЗ ЗАТРАТ!

Важнейшая характеристика рекуператора определяется эффективностью рекуперации, или КПД. Зная КПД рекуператора, можно определить, насколько подогреется уличный воздух. Это зависит не только от КПД, но и от температур — наружной и внутренней.

t (после рекуператора) = (t (внутри помещения) — t (на улице)) x K (КПД рекуператора) + t (на улице)

Например, при КПД, равном 77%, температуре внутри помещения 20°C, на улице — 0°C температура рекупирируемого воздуха составит 15,4°C.

Приятный сюрприз — рекуператор способен не только нагревать приточный воздух, но и охлаждать его. Летом, когда в помещении работает кондиционер, при помощи рекуператора можно добиться того, чтобы с улицы поступал уже охлажденный воздух.

t (после рекуператора) = t (на улице) + (t (внутри помещения) — t (на улице)) x K (КПД рекуператора)

То есть при уличной температуре в 35°C и температуре в помещении 21°C рекуператор остудит поступающий воздух до 24°C.

Казалось бы, есть отопительный котел для обогрева, кондиционер для охлаждения, зачем еще один прибор, который все равно не сможет полностью обеспечить необходимый климат в помещении? Ответ прост: рекуператору для подогрева и охлаждения воздуха не нужен энергоноситель. Поэтому использование рекуператора — это в первую очередь реальная экономия средств.

Коэффициент полезного действия рекуператоров может колебаться в широком диапазоне: от 30 до 96%. Естественно, чем он выше, тем выше энергосберегающие свойства прибора. КПД рекуператора во многом определяется его конструкцией.

СУЩЕСТВУЕТ ПЯТЬ ОСНОВНЫХ ТИПОВ КОНСТРУКЦИЙ РЕКУПЕРАТОРОВ ВОЗДУХА. ИЗ НИХ НАИБОЛЕЕ РАСПРОСТРАНЕННЫМИ ЯВЛЯЮТСЯ ПРИБОРЫ ПЛАСТИНЧАТОГО ТИПА.

Видовое разнообразие

Несмотря на казалось бы небольшую распространенность рекуператоров, по принципу устройства выделяют несколько видов приборов:

1. Пластинчатые рекуператоры
2. Роторные рекуператоры
3. Рекуператоры с промежуточным теплоносителем
4. Камерные рекуператоры
5. Тепловые трубы

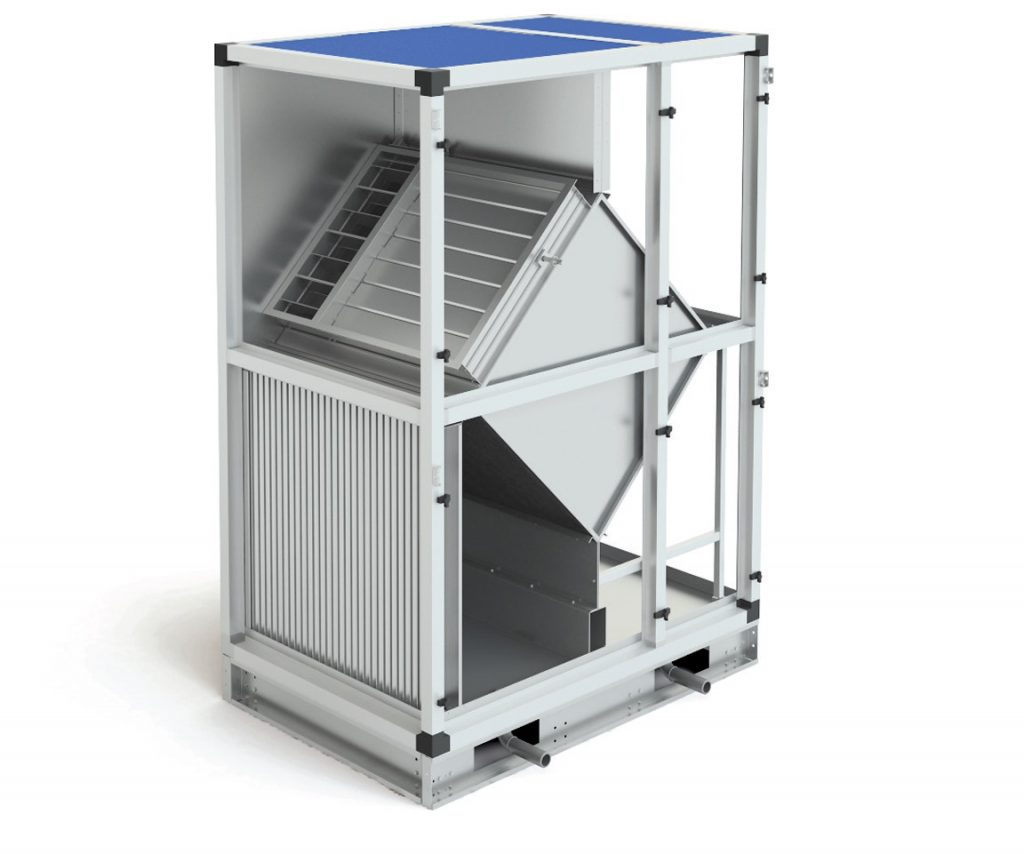

Пластинчатый рекуператор — самый простой тип устройства. Теплообменник прибора представляет собой кассету, оснащенную множеством тонких листов, которые могут быть выполнены из различных материалов: оцинкованной стали, алюминиевой фольги, пластика или специальной бумаги. Листы могут быть как гладкими, так и гофрированными.

В состав рекуперационной системы пластинчатого типа входят:

• основной блок с пластинами;
• вентилятор;
• система отвода конденсата, неизбежно образующегося на пластинах;
• специальный перепускной клапан, регулирующий интенсивность воздушных потоков.

Важной положительной конструктивной особенностью пластинчатого рекуператора является полное отсутствие подвижных деталей. КПД пластинчатых рекуператоров достаточно высок и зависит от вида используемых пластин:

• Алюминиевые пластины или теплообменники из оцинкованной стали пользуются достаточно высокой популярностью из-за относительно невысокой стоимости. Однако они регулярно нуждаются в использовании режима оттаивания.
• Пластиковые теплообменники обладают более высоким коэффициентом полезного действия, но и стоят значительно дороже.
• Пластины из специальной бумаги также отличаются высокой эффективностью, но такие теплообменники нельзя применять в помещениях с высоким уровнем влажности (бассейны, автомойки, некоторые промышленные помещения), поскольку конденсат довольно легко преодолевает стенки кассеты. Используются также и рекуператоры с двойной бумажной кассетой. Их КПД существенно выше, за счет дополнительного прогрева воздуха, но они также боятся большого уровня влажности воздуха.

Объективности ради нужно сказать, что в двадцатиградусные морозы пластинчатый рекуператор обмерзнет и заметно снизит свою эффективность. Для того, чтобы КПД рекуператора оставался на высоком уровне, поступающий наружный воздух должен быть не ниже –5… – 7°С. А так как на большей части территории России температура значительные периоды времени ниже этих отметок, то для сохранения КПД рекуператора требуется использование дополнительного оборудования, которое позволяет догревать воздух до нужных температур.

Следующий по популярности тип рекуператора — роторный. Основная часть данного прибора — роторный теплообменник, вращающийся с определенной скоростью. Вращаясь, теплообменник нагревается в зоне вытяжного канала, а затем охлаждается в зоне приточного канала. В итоге тепло из вытяжного воздуха передается в приточный. Также возвращается часть влаги в результате конденсации из вытяжного воздуха и испарения в потоке приточного воздуха с улицы. Роторные рекуператоры обладают более высоким КПД, чем пластинчатые. Кроме того, их можно применять при более низких температурах, вплоть до —20… —25°С, без установки дополнительных устройств.

Вместе с тем роторные рекуператоры имеют ряд недостатков. Первый — это передача вытяжного воздуха в приток. В микроканалах роторного рекуператора поочередно проходят то вытяжной, то приточный потоки воздуха — часть вытяжного воздуха попадает в приток. Для минимизации этого явления на роторные рекуператоры устанавливаются продувочные сектора, где микроканалы рекуператора продуваются приточным воздухом, который сразу отправляется обратно в вытяжку, но при таком действии снижается общий КПД.

Сложная конструкция роторного теплообменника включает в себя сам ротор, ремень, привод ротора. Чем больше составляющих, тем чаще техобслуживание и вероятность выхода из строя. Это второй недостаток роторных систем. Ну и наконец, привод роторного рекуператора потребляет электроэнергию, то есть снижает экономию ресурсов, ради которой, собственно, и используется рекуператор.

Рекуператоры с промежуточным теплоносителем

устроены совершенно иначе. Вода или водно-гликолевый раствор циркулируют между двумя теплообменниками, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе, и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Такой тип рекуператора оптимально подходит для модернизации уже существующих раздельных систем вентиляции.

Но и этот тип устройства имеет недостаток — довольно невысокий КПД. Рекуператоры с промежуточным теплоносителем позволяют вернуть от 25 до 55% тепла.

ВАЖНЕЙШАЯ ХАРАКТЕРИСТИКА РЕКУПЕРАТОРА – КПД, ИЛИ ЭФФЕКТИВНОСТЬ РЕКУПЕРАЦИИ – ПОКАЗЫВАЕТ, КАКОЙ ПРОЦЕНТ ТЕПЛА ПРИБОР МОЖЕТ ИЗВЛЕЧЬ ИЗ ВЫТЯЖНОГО ВОЗДУХА. ДЛЯ РЕКУПЕРАТОРОВ NIBE ЭТОТ ПОКАЗАТЕЛЬ ДОСТИГАЕТ 96%.

Отличительной особенностью камерных рекуператоров является наличие заслонки, разделяющей камеру теплообменника на две части. Высокий КПД (70–80%) достигается благодаря возможности изменения направления воздушного потока путем движения заслонки. К недостаткам камерных рекуператоров можно отнести небольшое смешивание потоков, передачу запахов и наличие подвижных деталей.

И наконец, завершают типологию рекуператоров приборы, состоящие из закрытой системы трубок, заполненных фреоном. При нагревании удаляемым воздухом фреон испаряется. Когда приточный холодный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость.

Эффективность такого типа рекуператоров составляет 50–70%.

NIBE выбирает пластинчатый

Вошедший в состав концерна NIBE в 2011 году датский завод Genvex был основан в 1974 году в Копенгагене. Именно тогда, в мае 1974 года, заводом была выпущена первая пассивная система утилизации тепла. За 40 лет развития Genvex существенно расширил линейку производимой продукции, однако системы вентиляции и рекуперации остаются ведущим направлением деятельности компании.

Разработанный в Дании рекуператор NIBE GV-HR110, который компания ЭВАН предлагает на российском рынке, это прибор пластинчатого типа с высочайшим КПД, достигающим 96%. В комплект поставки NIBE GV-HR110 входит противоточный теплообменник, энергосберегающие вентиляторы с загнутыми вперед лопастями, бесколлекторные электродвигатели, фильтр на всасывание и на откачку воздуха, контейнер для отвода конденсата, панель управления для полного контроля за системой.

В противоточном теплообменнике вытяжка и приток движутся в противоположных направлениях, при этом достигается максимальная площадь теплообмена и, соответственно, высокий КПД. Дополнительно NIBE GV-HR110 может быть укомплектован электрическим теплообменником для догрева воздуха с целью предотвращения обмерзания прибора при низких наружных температурах.

Рекуператор NIBE выпускается в двух модификациях: NIBE GV-HR110–250 (для домов площадью до 180 кв. м) и NIBE GV-HR110–400 (для домов площадью до 380 кв. м).


NIBE GV-HR110

КПД рекуператора (эффективность теплопередачи) — величина непостоянная и зависит от температуры приточного воздуха, температуры вытяжного воздуха, скорости воздушного потока и даже влажности в помещении. Зависимость КПД рекуператора NIBE GV-HR110 от скорости воздушного потока проиллюстрирована на рис. 1.

Рис. 1. Эффективность рекуперации тепла согласно сертификату EN 308 при равномерном потоке на стороне приточного и вытяжного воздуха*, при следующих условиях:

• температуре приточного воздуха 5°С
• температуре вытяжного воздуха 25°С
• влажности вытяжного воздуха
*без учета возможного обледенения при низких наружных температурах

По различным оценкам от 50 до 70% утечек тепла из помещения приходится на вентиляцию. Можно утеплять фасады, ставить энергосберегающие окна, оптимизировать отопительную систему, но все усилия будут сведены на нет открытыми форточками. Применение рекуператоров, кардинально снижающих вентиляционные теплопотери, это совершенно необходимый элемент энергоэффективного строительства.

Что такое рекуператор?


С наступлением холодов все мечтают о том, чтобы скорее вернулись теплые летние дни и ночи. И это происходит не только из-за того, что мы замерзаем на улице, но и потому, что наступает время задуматься о сохранении тепла в своих квартирах и домах. Мало только отопить помещение, важно заботиться о постоянном поддержании необходимого температурного режима. На сегодняшний день производители энергосберегающего оборудования достигли того уровня, когда стал возможен выпуск приборов, работающих без нанесения урона окружающей среде. В число таких устройств входят рекуператоры, которые пока еще не столь популярны и востребованы среди потребителей, но по праву считаются незаменимым оборудованием в теплообмене.


Связь рекуперации и вентиляции

Всем известно, что такое вентиляция, каков ее принцип и в чем заключается главная роль. Но не столь часто мы встречаемся с понятием «рекуперация». На самом деле, эти два процесса тесно связаны друг с другом. Рекуперация в переводе с латинского языка означает «обратное получение» или «возвращение», что подразумевает под собой возврат тепла из того воздуха, который был нагрет и «выброшен» при вентиляции. При строительстве зданий в советское время о вентиляции помещений мало кто задумывался, да и по сути, она происходила естественным путем. Ведь окна были деревянными и со временем очень сильно изнашивались, что вынуждало хозяев прибегать к их утеплению подручными средствами. С одной стороны, это очень неудобно и трудоемко, с другой – осуществлялась самостоятельная циркуляция воздуха. С приходом пластиковых оконных конструкций осуществление вентиляции стало одной из важных задач в современном строительстве. Качественную циркуляцию воздуха сегодня можно осуществить только при полном проветривании помещения при помощи настежь открытых окон, что недопустимо в зимний период времени. Следовательно, возникла острая потребность в таких устройствах, которые бы осуществляли естественный процесс принудительно. Хотя до сих пор многие хозяева своих домов, квартир, коттеджей не понимают всю суть и важность процессов вентиляции и рекуперации, поэтому продолжают активно заниматься только утеплением и герметизацией жилья, что является большой ошибкой. Ведь при поддержании данных процессов значительно экономятся энергия и время, затраченные на поддержание тепла в помещении.


Что такое рекуператор?

Рекуператор – это устройство теплообмена, принцип работы которого заключается в отдаче основной части тепла нагретого в помещении воздуха тем холодным воздушным массам, что поступают с улицы. Грубо говоря, входящий холод нагревается выходящим теплом.

Рекуператор в нашей стране довольно молодое и неизвестное устройство. Длительное время рынок был ориентирован на выпуск крупногабаритных промышленных установок мощностью от 3 000 до 20 000 м3, которые применялись в основном на производстве, в крупных комплексах, бассейнах, спортивных залах. Такие устройства осуществляли лишь автоматическое поступление воздуха и его дальнейшее удаление, а нагрев происходил от основной системы отопления. Совсем недавно (около 5 лет назад) рекуператор для частных домов, квартир и коммерческих помещений найти было очень сложно. Но сейчас с развитием рынка поиск и приобретение данного устройства стал гораздо проще.

Одним из важных свойств рекуператора является возможность его применения не только в холодное время года, но и летом. Ведь суть работы устройства заключается как в нагревании входящего воздуха, так и в его охлаждении.

Главной характеристикой рекуператоров является эффективность, то есть, коэффициент полезного действия (КПД). Знание показателя КПД позволит с точностью определить насколько хорошо нагреются (охладятся) приточные воздушные массы. На уровень прогрева также влияют температуры снаружи и внутри. КПД рекуператоров варьируется в диапазоне 30-96%, и чем выше показатель, тем, соответственно, лучше обеспечивается энергосбережение. На КПД также влияет конструкция устройства.

Расчет температуры воздуха после нагрева рекуператором производится по следующей формуле:

(tпомещения – tулицы) * КПДрекуператора + tулицы = tпосле рекуператора (нагрев)

А узнать температуру воздуха после охлаждения рекуператором поможет несколько иная формула:

tулицы + (tпомещения + tулицы) * КПДрекуператора = tпосле рекуператора (охлаждение)

У большинства наверняка возник вопрос об уместности рекуператора, если и так уже имеется котел отопления и кондиционеры охлаждения. На самом деле, весь плюс в большой экономии средств, поскольку рекуператорам не требуется энергоноситель, чтобы выполнять функции обогрева и охлаждения.


Виды рекуператоров

Как говорилось ранее, рекуператоры на данный момент не столь популярны по сравнению с иной климатической техникой. Тем не менее, данное оборудование включает в себя пять подвидов, а деление происходит на основе принципа их конструкции. Существуют пластинчатые рекуператоры, роторные, камерные, с промежуточным теплоносителем и тепловые трубы. Рассмотрим каждый вид отдельно.

Наиболее простым и самым популярным устройством является пластинчатый рекуператор, внутри которого находится теплообменник в виде кассеты с большим количеством тоненьких листов из различного материала (сталь, алюминиевая фольга, пластик, специальная бумага). Листы внутри кассет бывают гофрированными и гладкими. Сама рекуперационная система включает в себя основной блок, вентилятор, обязательный отвод конденсата и перепускной клапан для регулирования интенсивности потока воздуха. Главными преимуществами данного вида рекуператоров являются отсутствие подвижных элементов и высокий КПД.

Кстати, коэффициент полезного действия в пластинчатых устройствах напрямую зависит от пластин:

  • Пластины из алюминия, а также теплообменники из оцинкованной стали – самые популярные устройства, поскольку отличаются наиболее низкой стоимостью. Минус – необходимость постоянно прибегать к режиму оттаивания.
  • Теплообменник из пластика отличается самым высоким КПД, но при этом, соответственно, и высокой ценой;
  • Специальная бумага, из которой изготавливаются пластины, также высокоэффективна. Но такие устройства ограничены в местах эксплуатации. Например, помещения с высокой влажностью находятся под запретом, ведь они отличаются большим скоплением конденсата, который мгновенно проникает через стенки кассеты. Также применяются пластины из двойной бумаги, что делает КПД еще больше, но при этом они также не защищены от влаги.

Стоит отметить, что при температуре от -200С пластинчатые рекуператоры начинают сильно обмерзать, что существенно снижает показатель их эффективности. Более-менее оптимальный КПД сохраняется при температуре поступающего воздуха не ниже -5-70С. Но русские зимы отличаются более низкой температурой, поэтому для поддержания коэффициента полезного действия рекуператора необходимо производить дополнительное нагревание воздуха.



Вторым по востребованности является роторный рекуператор, основной деталью которого является роторный теплообменник с определенной скоростью вращения. При вращении температура теплообменника повышается в области вытяжного канала, после он охлаждается в приточном канале. То есть, происходит передача тепла из вытяжного воздуха в поступающий. Кроме того, возобновляется влага благодаря возникновению конденсации из вытяжных воздушных масс и за счет испарения уличного воздуха. КПД роторных рекуператоров гораздо выше по сравнению с пластинчатыми устройствами. Также, огромным плюсом является возможность их применения при низких температурах без дополнительного обогрева воздуха (-20 — -250С). Но на фоне всех имеющихся положительных свойств существуют и минусы.

Например, осуществляется передача вытяжных воздушных масс в приток. Чтобы максимально избежать этого процесса на данных рекуператорах размещаются специальные секторы, которые продувает приточный воздух, впоследствии моментально переходящий в вытяжку. Правда при этом происходит снижение общего коэффициента полезного действия. В конструкцию роторного теплообменника входят такие элементы, как ротор и его привод, а также ремень. От количества составляющих устройства напрямую зависит частота выхода прибора из строя и, соответственно, необходимость технического обслуживания, что является вторым недостатком роторных рекуператоров. Последний негативный момент — значительное потребление электроэнергии приводом ротора, следовательно, снижение экономии ресурсов.


Приборы, в устройстве которых имеется промежуточный теплоноситель, отличаются совершенно иной конструкцией. Внутри такого рекуператора находится два теплообменника, которые располагаются в вытяжном и приточном каналах соответственно. Между ними активно циркулирует вода или же водно-гликолевый состав. Удаляемый воздух нагревает сам теплоноситель, который в дальнейшем отдает тепло приточным воздушным массам. Поскольку работа теплоносителя осуществляется в замкнутой системе, снижается до минимума вероятность попадания грязи и микрочастиц в приточный воздух. Кроме того, в рекуператорах с промежуточным теплоносителем существует возможность регулировки передачи тепла за счет изменения скорости циркуляции теплоносителя. Данный вид устройства — отличный вариант модернизации имеющихся систем вентиляции раздельного типа. Отрицательная черта данного рекуператора – низкий коэффициент полезного действия. Такие устройства возвращают 25-55% тепла.

Камерные рекуператоры отличаются тем, что имеют в своей конструкции заслонки, которые делят теплообменную камеру пополам. Именно они влияют на столь высокий КПД, достигающий 80-ти %, изменяя направление воздуха. При этом происходит смешивание воздушных потоков и передаются запахи, что относится к отрицательным характеристикам камерных рекуператоров. Кроме того, в конструкции присутствуют подвижные элементы.

Последним видом рекуператоров являются устройства, конструкция которых представлена закрытой системой трубок с фреоном, испаряющимся при нагревании. При прохождении холодного воздуха через трубки происходит конденсация пара с последующим его превращением в жидкость. КПД таких устройств варьируется от 50 до 70%.


Компания NIBE – ведущий производитель отопительного оборудования возобновляемыми источниками энергии

NIBE – крупный концерн, в состав которого входит известный завод Genvex, специализирующийся на производстве систем вентиляции и рекуперации.

Датским заводом был разработан пластинчатый рекуператор NIBE GV-HR110, активно распространяющийся на территории России. Данный прибор отличается очень высоким КПД, показатель которого достигает 96%.

Рекуператор NIBE GV-HR110 укомплектован следующими элементами:

  • противоточным теплообмеником;
  • энергосберегающими вентиляторами, лопасти которых загнуты вперед;
  • бесколлекторными электродвигателями;
  • фильтром всасывания и откачки воздушных масс;
  • контейнером для отвода конденсата;
  • панелью управления контроля системы.

Кроме вышеперечисленных компонентов в комплект рекуператора NIBE GV-HR110 может входить электрический теплообменник, который выполняет роль дополнительного нагревателя воздуха. Это помогает предотвратить сильное обмерзание устройства.

Существует две модификации данной модели рекуператора от NIBЕ:

  • для помещений площадью не более 180 м2 NIBE GV-HR110–250;
  • для помещений площадью не более 380 м2NIBE GV-HR110–400.

Раздумывая о том, стоит ли приобретать рекуператор, помните следующее:

Как бы Вы не утепляли фасад своего дома, какие бы надежные и дорогие окна Вы не ставили и как бы не старались оптимизировать вашу отопительную систему – все это будет перечеркнуто при проветривании помещения. Вентиляция забирает 50-70% всего тепла, которое было накоплено с течением определенного времени. Только применение рекуператоров позволит Вам производить необходимую вентиляцию помещения без особых теплопотерь.

Торговая сеть «Планета Электрика» рада представить свои покупателям ассортимент рекуператоров NIBE, с которым более подробно Вы можете ознакомиться в нашем каталоге.

Что такое рекуператор воздуха и как он работает? Расчет рекуператора

Хорошая вентиляция в доме является залогом прекрасного самочувствия и отменного здоровья его обитателей. В таком помещении комфортно, уютно и легко дышится. Чтобы создать благоприятный микроклимат в помещении, не обязательно покупать новую систему кондиционирования и отопление или увеличивать расходы — можно использовать рекуператор воздуха.

Рекуператор тепла — это устройство, которое возвращает комнатное тепло в холодное время года, а также препятствует проникновению жары в летний период.

Принцип работы такого оборудования несложный. Чтобы понять, как работает рекуператор воздуха, необходимо рассмотреть его конструкцию. Рекуператор представляет собой теплообменник с двумя камерами, которые расположены близко друг к другу. Через них одновременно проходят два потока воздуха: вытяжной и приточный. При этом они не смешиваются, а из-за разной температуры происходит теплообмен. В результате, холодный воздух нагревается, благодаря чему в помещение воздух поступает подогретым, что позволяет снизить расходы на отопление. В летний период времени рекуператор охлаждает воздух, что снижает расходы на кондиционирование. В зависимости от вида устройства, процесс теплообмена может происходить периодически или постоянно.

Также важным нюансом является то, что рекуператор поддерживает оптимальный уровень влажности в помещении, поэтому нет необходимости дополнительно приобретать увлажнители воздуха или другое климатическое оборудование.

Виды рекуператора тепла

Ассортимент рекуператоров воздуха отличается разнообразием. По строению различаются такие модели:

  • пластинчатые;
  • металлические;
  • целлюлозные и другие.

В зависимости от направления движения бывают:

  • перекрестные;
  • прямоточные;
  • противоточные рекуператоры.

Каждый из видов оборудования имеет определенные преимущества и недостатки, на которые необходимо обращать внимание при выборе, учитывая особенности помещения. Та или иная модель рекуператора предназначена для выполнения определенной задачи.

Преимущества рекуператора тепла

На протяжении многих лет рекуператор воздуха активно применяется во многих странах. И это неудивительно! Такое устройство имеет массу преимуществ, среди которых:

  • доступная стоимость;
  • экономия средств и снижение расходов на отопление и кондиционирование до 50%;
  • простой монтаж;
  • наличие системы фильтрации;
  • низкие расходы на использование и обслуживание;
  • долгий срок службы.

Как рассчитать рекуператор?

Правильный расчет и подбор рекуператора обеспечивают его максимальную эффективность и высокий КПД, тем самым помогая значительно экономить на отоплении и кондиционировании.

Чтобы узнать, сколько энергии понадобится для нагрева или охлаждения помещения без рекуператора, необходимо использовать следующую формулу: 0,335 х расход воздуха х (температура в помещении — температура на улице). Расход воздуха, согласно СНиП 41-01-2003 «Отопление и вентиляция», на одного человека составляет 60 м3/ч. Подставляем данные: 0,335 х 60 м3/ч х (23-(-15)) = 763,8Вт.

Чтобы рассчитать энергоэффективность рекуператора, нужно узнать его КПД. Как правило, его указывает производитель, и этот показатель зависит от типа устройства. Например, возьмем пластинчатый рекуператор с уровнем КПД 0,50. Тогда его энергоэффективность составит 763,8Вт х 0,50 =381,9 Вт. Видно из примера, что затраты на нагрев или охлаждение уменьшились практически в два раза!

Кроме того, особое внимание нужно уделить установке рекуператора. Правильный монтаж оборудования является залогом его исправной и эффективной работы, а также поможет сохранить до ⅔ теряемого тепла, поэтому лучше всего данный вопрос доверить профессионалам компании «Киев Комфорт». В этом интернет-магазине можно найти широкий выбор рекуператоров по доступной и приемлемой стоимости и получить всестороннюю консультацию от специалистов. Больше информации — на сайте https://www.kievkomfort.com.ua/.



виды, принцип работы и функции

Большинство владельцев собственных домов и коттеджей стремятся к повышению энергоэффективности своей техники. Это подтверждают многочисленные солнечные панели, устанавливаемые в южных регионах страны, батареи, предназначенные для экономии газа, тепла и других ресурсов. Один из устройств, пользующийся популярностью в последнее время – рекуператор воздуха. В переводе рекуператор означает «обратное получение» или «возмещение». Его основная цель заключается в создании комфортной температуры в помещении, при уменьшении расходов на нагрев приточного воздуха.

Функции рекуператора воздуха

Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.

Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.


Подробнее о принципе работы оборудования

Принцип работы системы состоит в удалении отработанного воздуха через теплообменник. Система состоит из корпуса с подсоединенными воздуховодами, фильтрами, установленным вентилятором и теплообменником.

Принцип действия:

  • отработанный воздух собирается с помощью воздуховодов;
  • вентилятор подает воздух в систему, который проходит через рекуператор и удаляется на улицу
Наличие приточно-вытяжной системы с рекуператором обеспечивает дом или квартиру свежим очищенным воздухом без проветривания.

Виды оборудования

Рекуператоры представлены на рынке в нескольких видах: роторные, пластинчатые, рециркуляционные водяные, камерные, тепловые трубы. Они имеют особенности и отличия, о которых нужно знать при установке. Рассмотрим каждый вид приточной вентиляции с рекуператором в отдельности.

Роторный

Оборудование работает при помощи вращательного элемента – барабана из алюминиевой фольги, который обладает высокой теплопроводностью. Отличительная особенность – устойчивость к низким температурам, поэтому подобные рекуператоры можно использовать на Севере страны и в Сибири, где температура опускается до -40 градусов. Использование оборудования обеспечивает комфортный микроклимат, поскольку в помещение поступает не сухой воздух. Экономия электроэнергии достигается за счет установки нужного числа оборотов ротора, дополнительно можно регулировать его скорость вращения, меняя мощность теплоотдачи.

Пластинчатый

Название выбрано не случайно. Из-за особенностей конструкции, входной и выходной потоки воздуха ограждаются друг от друга пластинами из алюминия. На пластинах может образовываться конденсат. Для изоляции используется стеклоткань с полиуретановым покрытием.

Преимущества пластинчатого рекуператора:

  • эффективность до 75%;
  • длительный срок беспроблемной эксплуатации системы;
  • невысокая стоимость оборудования;
  • простое обслуживание системы.
Пластинчатые рекуператоры имеют недостатки: при низкой температуре возможно обмерзание, в помещении снижается уровень влажности.

Рециркуляционный водяной

Принцип работы рециркуляционного водяного рекуператора можно сравнить с работой котла, поскольку для передачи тепла применяется жидкость. Теплообменник устанавливается в вытяжку, а в качестве радиатора используется элемент, который предназначается для входящего потока с улицы.

В теплообменнике воздух нагревается, а радиатор – отдает тепло в комнату.

Камерный

Холодный и нагретый воздух поступают в камеру, которая отделяется заслонкой. В определенный период времени заслонка меняет направление, передавая тепло через стенки камеры. Вытяжной воздух сначала нагревает одну половину резервуара, после чего регулировочный элемент подает холод с улицы.

Недостаток камерных рекуператоров состоит в том, что входящий и выходящий потоки могут смешаться из-за подвижных элементов камеры. Высока вероятность загрязнения очищенного воздуха, который поступает в помещение. Не исключено появление посторонних запахов.

Тепловые трубы

Рекуперация осуществляется за счет использования трубок, наполненных фреоном. При минусовой температуре воздух охлаждается, на поверхности образуется конденсат. В нагретом потоке фреон испаряется. Воздушные потоки находятся в специальных трубках-термосифонах, которые представляют собой трубки из меди, наполненные фреоном. Один конец трубки нагревается, в результате содержимое закипает, перегоняя тепло в другой конец трубки. Фреон конденсирует и отдает тепло в помещение.

Такие рекуператоры будут функционировать только при условии установки воздуховодов в вертикальном положении, строго друг над другом.

Тонкости выбора: на что обратить внимание при покупке рекуператора

Рассмотрим основные правила выбора оборудования для дома:

  • Климатические особенности. Для умеренной зимы подойдут рекуператоры с пластинами, а в условиях низких температур лучше себя показывают роторные устройства.
  • Экономия. Для бытового использования, выбирайте модели с максимальной эффективностью. Как правило, оборудование обладает средней мощностью.
  • Фильтры очистки. Для удаления всех загрязнений, в том числе, мелкой пыли, лучше использовать оборудование с фильтром класса F7. Фильтры M5 защищают дом от крупной пыли.
  • Производительность приточной системы вентиляции с рекуператором. Для расчета используется один показатель – объем воздуха, который поступает в комнату за 60 минут. По нормативам на одного взрослого человека необходимо 60 кубических метров.
  • Материал и толщина корпуса. К примеру, корпус толщиной 30 мм не может работать при температуре ниже 5 градусов, для функционирования требуется изоляция. Если корпус изготовлен из алюминия, его нужно изолировать, поскольку алюминий является отличным проводником холода.
  • Удобная система с автоматическим блоком управления. Это позволит установить нужную температуру и мощностью подачи воздуха в комнату.
Выбирая приточную вентиляцию для помещения, проконсультируйтесь со специалистом. Менеджер подскажет, какое именно оборудование эффективнее всего справится с поставленной задачей.

Что такое рекуператор и зачем он нужен?

Автор Евгений Апрелев На чтение 4 мин. Просмотров 1.4k.

Система рекуперации для квартиры и частного дома обеспечивает приток свежего воздуха, что позволяет создавать благоприятный микроклимат для проживания. В процессе обмена отработанные теплые и свежие воздушные потоки соприкасаются, за счет чего происходит нагрев. Высокая эффективность и практичность сделали установки весьма востребованными.

[contents]

Устройство и принцип действия

Работа системы рекуперации для частного дома практически идентична естественной и принудительной вентиляцией. Основное отличие – в помещение поступают уже прогретые воздушные массы. Аналогичный функционал у кондиционеров, но данное оборудование энергозависимо, также необходимо наличие фреона.



Система рекуперации – это устройство, позволяющее возвращать часть тепла, где главным элементом является теплообменник. В стандартную комплектацию в зависимости от модели входит обратный клапан, вентилятор или электрический нагреватель. В конструкции поверхностных установок включен теплообменник с двойными стенками, поверхности которых обладают высокой теплопроводностью.

Зачем нужна система рекуперации воздуха для квартиры?



Самое главное достоинство установки заключается в экономии на отоплении и организации приточно-вытяжной вентиляции в помещении, что на сегодня особо актуально по нескольким причинам. Современная отделка, монтаж пластиковых стеклопакетов и металлических дверей обеспечивают высокую герметичность. А естественная вентиляция в многоквартирных домах работает плохо или не справляется с поставленными задачами.

Система рекуперации воздуха для квартиры выполняет следующие функции:

  • в комнату поступают насыщенные кислородом и очищенные от вредных примесей воздушные потоки;
  • в зимний период снижаются расходы на отопление;
  • в летний сезон воздушные массы охлаждаются.

Особенности и преимущества установок



При рассмотрении возможностей и функционала можно выделить следующие достоинства:

  • из помещения удаляются все неприятные и посторонние запахи;
  • недорогое обслуживание;
  • тепловые потери снижаются до 50%;
  • срок эксплуатации исчисляется десятилетиями;
  • воздушные потоки поступают в квартиру или дом, очищенные от пыли, пыльцы и других примесей;
  • себестоимость ниже, если сравнивать с энергозависимым оборудованием для приточно-вытяжной вентиляции;
  • бытовые устройства отличаются минимальным количеством шума при работе, в отличие от промышленных установок.
  • простой монтаж и не требуется согласования в инстанциях.

Основные разновидности и характеристики

На рынке представлено несколько моделей систем рекуперации воздуха для частных домов и квартир, различающихся устройством:

  1. Пластиночный вид востребован при организации в разных направлениях. Спрос объясняется доступной ценой и производительностью. В качестве материала для изготовления неподвижных пластин может использоваться алюминий, медь и пластик. Поступающие воздушные массы в процессе проходят через одну или несколько кассет. В первом случае образуется влага, которая выводится через дренажный канал. Во втором – появление конденсата практически исключено.

  1. Роторная система рекуперации – это установка представлена в виде цилиндра с лопастями, обеспечивающие циркуляцию. В зависимости от конструкции в стандартную комплектацию может входить 1 или 2 ротора.
  2. Крышные устройства предназначены для промышленных и коммерческих целей, например, для монтажа в торговых центрах или пищевых предприятиях. Здесь можно выделить простоту обслуживания и низкую себестоимость.

  1. Рециркуляционный водяной вид. Оборудование характеризуется высокой производительностью. По принципу действия конструкция схожа с водяным отоплением, так как в роли теплообменника выступает антифриз или вода.

Совет! При отсутствии опыта и навыков в этой сфере при выборе лучше обратиться за помощью к профессионалам, специалисты подберут установку с учетом площади, этажности и архитектурных особенностей дома.

В зависимости от конструктивных особенностей система рекуперации для квартиры и частного дома может отличаться и по следующим критериям:

  • способу монтажа: внутри стены, внутри или снаружи помещения;

Рекуператор для монтажа внутри стены

  • количеству вентиляторов – для эффективной работы и увеличения производительности рекомендуется выбирать установки с 2-мя вентиляторами;
  • наличию догрева, что позволяет не промерзать устройству зимой, а также увеличивать температуру поступающих воздушных потоков в помещение;
  • возможности регулировки влажности и классу фильтров.
  • за счет функции климат контроля потребитель может задавать определенную температуру.

В заключение можно сказать, что система рекуперации – это идеальный, эффективный и недорогой вариант для создания приточно-вытяжной вентиляции в квартире или доме.

Что такое рекуператор воздуха и зачем он нужен? | Вагин Андрей

Немаловажным фактором при отоплении и вентиляции помещений является возможность сэкономить электроэнергию, которая затрачивается в процессе работы оборудования. И в этом вопросе существенную пользу приносят специальные устройства, называемые рекуператорами воздуха. Весь принцип действия этого прибора выглядит следующим образом:

— охлажденный воздух, который поступает через устройство в холодное время года с улицы, обогревается теплым отработанным воздухом, который в это же время выходит из помещения. И, соответственно, в теплое время года горячий воздух, который поступает с улицы, охлаждается выходящим из помещения более прохладным воздухом. При этом, при поддержании в помещении постоянной температуры, происходит значительная экономия.

Рекуператор воздуха цена,  на который в значительной степени зависит от необходимых характеристик, на данный момент, считается одним их самых перспективных приборов в экономии энергетических затрат в области кондиционирования и вентиляции воздуха в помещениях.

Существует несколько видов данного оборудования. Все они отличаются некоторыми конструктивными особенностями и производимыми характеристиками. Но любой вид рекуператоров позволяет в среднем сэкономить от тридцати до сорока процентов электроэнергии, а при температуре окружающей среди от -5 до +5 градусов Цельсия экономия может достигать целых семидесяти процентов! Именно этим и объясняется особая их популярность в странах с мягким климатом. Применение же рекуперирующих устройств в условиях холодной зимы осложняется рядом трудностей: на входе холодного воздуха в конструкцию необходимо устанавливать дополнительную ступень калорифера или устройства байпаса, через который во время периодической разморозки рекуператора будет отводиться приточный воздух. Также необходимо отметить, что принцип рекуперации может быть применен не только в приточно-вытяжной вентиляции, но и для постоянной сохранности тепловой энергии, сбрасываемой с отходами воды горячего водоснабжения.

А вот купить рекуператоры воздуха довольно просто. Главное заручиться предварительной консультацией опытных специалистов. Именно их помощь обеспечит соответствие выбранной модели требуемым техническим характеристикам при определенных условиях эксплуатации  и долгую, качественную работу устройства.

comments powered by HyperComments

Что такое рекуператор воздуха и как сделать его своими руками

Еще в недавнем времени проточно-вытяжные вентиляции с рекуператорами в России и близлежащих странах использовались довольно редко. В последние же годы ими стали массово оборудовать разнообразные помещения, что обусловлено прежде всего надежностью и эффективностью таких систем.

Основная их особенность — возврат части тепла из отработанного ранее воздуха. Покидая комнату, он немного нагревает встречный поток в теплообменнике. Вследствие этого в помещение попадает не только свежий, но и немного подогретый воздух, создающий комфортные условия для людей.

Что такое рекуператор воздуха?

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

  1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
  2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
  3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
  4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
  5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

  • улучшение функционирования приточно-вытяжных вентиляций в помещениях;
  • обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
  • нормализация температуры потока воздуха, попадающего извне;
  • создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.

Виды рекуператоров

В настоящее время существует несколько различных типов рекуператоров воздуха. Они отличаются друг от друга такими своими особенностями, как:

  • Схема движения теплоносителей. В этом плане рекуператоры бывают противоточными, перекрестными прямоточными и т.д.
  • Конструкция. В зависимости от собственного устройства, приборы могут быть трубчатыми, пластинчатыми, роторными, ребристыми, оребренно пластинчатыми типа ОПТ и др.
  • Материал изготовления. Чаще всего производятся металлические, мембранные и пластиковые рекуператоры.
  • Назначение. Устройства могут иметь такие функции, как подогрев воздуха, подогрев жидкости, испарение влаги, конденсация излишней жидкости и т.д.

Наиболее популярными по своей конструкции являются пластинчатые и роторные рекуператоры. Прежде чем приобрести одну из этих типов моделей, необходимо обратить на все их особенности и основные отличия.

Пластинчатый рекуператор

Наибольшим спросом на сегодняшний день пользуются именно пластинчатые рекуператоры. Это обусловлено прежде всего простотой их конструкции и дешевизной. Несмотря на это, эффективность теплообменников таких устройств, как правило, не превышает 50%.

Основным преимуществом любого пластинчатого рекуператора является полное изолирование воздушных потоков друг от друга. Вследствие этого не происходит подмешивание вытяжного воздуха в приточный. Тепло удаляемого из помещения потока передается через алюминиевые пластины воздушной массе, которая поступает в комнату.

К минусам пластинчатых рекуператоров можно отнести потребность в обеспечении отвода дренажа. Вследствие этого происходит осушение воздуха.

В северных широтах и средней климатической полосе России специалисты не рекомендуют использовать пластинчатые рекуператоры. Это связано прежде всего с их низкой эффективностью. К тому же такие устройства не очень хорошо функционируют в подобных условиях вследствие постоянных циклов заморозки и оттаивания.

Роторный рекуператор

Отличительной особенностью роторных рекуператоров является их большая эффективность. Вследствие этого подобные устройства реализуются по более дорогой стоимости, нежели пластинчатые.

Эффективность работы роторных рекуператоров составляет около 82%. Таким образом, если температура воздуха на улице составляет −28 градусов по Цельсию, его подогрев в устройстве возможен до +14 градусов по Цельсию.

В основе принципа работы роторных рекуператоров лежит регенерация тепла. Вращающий барабан устройства, выполненный из фольги, поглощает тепловую энергию удаляемого из комнаты потока воздуха, передавая ее приточному.

Также роторные рекуператоры отличаются и некоторыми другими преимуществами. К ним относится отсутствие циклов оттаивания и потребность отводить конденсат. Вследствие этого в последнее время данные типы устройств обретают все больший спрос.

Основные отличия

Прежде чем приобрести роторный или же пластинчатый рекуператор, необходимо обратить внимание на такие основные отличия между ними:

Особенности устройства

Пластинчатый рекуператорРоторный рекуператор
Уровень эффективностиОколо 50%

Около 82%

Стоимость прибора

НизкаяВысокая
Циклы оттаиванияПрисутствуют

Отсутствуют

Потребность в отводе конденсата

ПрисутствуетОтсутствует
КонструкцияИзолированные друг от друга алюминиевые пластины, предназначенные для разных потоков воздуха

Вращающийся барабан из алюминиевой фольги, поглощает тепло одного потока воздуха, передавая его другому

Окупаемость

Около 3-4 летОколо 1,5-2 лет
Степень экономииНебольшая

Весьма существенная

Окупаемость рекуператоров напрямую зависит от нескольких факторов. К ним можно отнести климатические особенности региона, площадь помещения, эффективность конструкции и т.д. Некоторые устройства при достаточно холодных зимах могут окупиться всего лишь за один сезон. Система может существенно уменьшить статью эксплуатационных расходов в быту.

Пошаговая инструкция по изготовлению самодельного рекуператора с чертежами

Несмотря на наличие большого количества рекуператоров воздуха в продаже, такое устройство можно самостоятельно создать своими руками в домашних условиях. Прежде чем приступить к выполнению данного задания, необходимо обратить внимание на некоторые важные особенности. К ним относятся материалы для изготовления, чертежи и инструкция.

Материалы для изготовления

Перед процессом создания рекуператора для воздуха необходимо приобрести такие материалы для его изготовления, как:

  1. Листовой металл. Лучше всего использовать алюминий. Вместо него может подойти также кровельное железо, текстолит, гетинакс или же сотовый поликарбонат. Для того чтобы улучшить уровень теплообмена устройства, необходимо выбрать наиболее тонкий листовой металл.
  2. Деревянные рейки. Они требуются для прокладки между металлическими пластинами. Вместо деревянных реек допускается использование технических пробок или же простого шнура. Их толщина быть не более 2-3 миллиметров. При этом ширина данных изделия должна достигать 10 миллиметров.
  3. Герметик. Он должен быть основан не на кислоте, а на других веществах.
  4. Клей. Необходимо обратить внимание, для каких материалов он предназначен. Клей, предназначенный для металла, не может использоваться для крепления дерева.
  5. Материал для корпуса устройства. Это может быть фанера, металл или же древесноволокнистая плита средней плотности (МДФ). Вместо них специалисты советуют приобрести готовую деревянную коробку необходимых герметических размеров.
  6. Четыре фланца. Они должны иметь точно такой же размер, что и ранее подобранные трубы для устройства.
  7. Минеральная вата. Толщина данного изделия должна быть примерное 4 сантиметра. Этот материал необходим для обеспечения теплоизоляции помещения.
  8. Металлический уголок. Он предназначены для обеспечения надежного и эффективного крепления устройства к стене.
  9. Метизы. Они представляют собой крепежные детали, которые потребуются для сборки всей системы.
  10. Вентилятор или же кулер. Основное предназначение такого приспособление — обеспечение потока воздуха в помещение или же из него.

Для осуществления резьбы некоторых деталей в процессе работы может понадобится электроинструмент. Ширина корпуса устройства должна соответствовать диагонали будущего теплообменника. В свою очередь высота системы напрямую зависит от того, каково количество пластин будет использоваться в создании приспособления для вентиляции.

Пошаговая инструкция

Для того чтобы создать действительно надежный и эффективный рекуператор воздуха необходимо выполнить следующий алгоритм действий:

  1. Первоначально нужно нарезать металл на квадраты со сторонами 20-30 сантиметров. Понадобится около 70 таких пластин.
  2. Рейки стоит покрыть олифой. После этого их нужно нарезать таким же размеров, что и стороны квадратных листов металла.
  3. Рейки необходимо приклеить с двух сторон к каждой пластине. После этого нужно дождаться полного высыхания вещества. На один из квадратов приклеивать рейки не требуется.
  4. Промазав клеем верхние части реек, необходимо соединить между собой все пластины. Нужно обратить внимание на то, что каждую следующую пластину следует класть на предыдущий с поворотом в 90 градусов. Таким образом, каналы, образованные между квадратами, будут перпендикулярными друг к другу.
  5. В конце необходимо приклеить верхний квадрат, на котором отсутствуют рейки. Для стягивания и фиксации собранной конструкции нужно использовать металлические уголки.
  6. Все образованные в результате щели следует тщательно замазать с использованием ранее приобретенного герметика.
  7. Дополнительно нужно сделать крепления и четыре отверстия, предназначенные для монтажа фланцев.
  8. Теплообменник необходимо вставить в корпус. Для того чтобы он там был хорошо закреплен, нужно внутри предварительно привинтить уголки, которые в итоге будут служить направляющими. Стоит обратить внимание на то, что теплообменник должен быть расположен таким образом, чтобы своими углами он упирался в стороны корпуса (в итоге получится ромб).
  9. Также необходимо сделать отверстие, в которое следует вставить шланг. Он будет использоваться для отвода конденсата.
  10. На входе лучше всего предусмотреть специальное крепление, которое будет предназначенное для установки фильтра.
  11. Стенки корпуса необходимо оббить минеральной ватой. Таким образом можно обеспечить должный уровень теплоизоляции.
  12. В конце нужно осуществить монтаж вентилятора. Как только это будет сделано, необходимо установить собранную конструкцию в систему вентиляции.

Готовый прибор можно установить как на стене, так и в специальное подготовленной нише. Уровень шума напрямую будет зависеть от нескольких факторов. К ним относится мощность вентилятора, использующие материалы и т.д. В большинстве случаев прибор издает звуки, не превышающие гудение кулера компьютера.

Что такое рекуператор — теплообменник

Рекуператор — это тип теплообменника, имеющий отдельные пути потока для каждой жидкости вдоль своих каналов, а тепло передается через разделительные стенки. Теплотехника

Рекуператор — теплообменник

В целом, теплообменников , используемых при регенерации, можно классифицировать как регенераторов или рекуператоров .

  • Регенератор — это тип теплообменника, в котором тепло от горячей текучей среды периодически накапливается в теплонакопительной среде, прежде чем передается холодной текучей среде.Он имеет единый путь потока, по которому попеременно проходят горячие и холодные жидкости.
  • Рекуператор — это тип теплообменника, имеющий отдельных путей потока для каждой жидкости вдоль своих каналов, а тепло передается через разделительные стенки. Рекуператоры (например, экономайзеры) часто используются в энергетике для повышения общей эффективности термодинамических циклов. Например, в газотурбинном двигателе. Рекуператор передает часть отработанного тепла в выхлопных газах сжатому воздуху, таким образом предварительно нагревая его перед поступлением в камеру сгорания.Многие рекуператоры выполнены в виде противоточных теплообменников .

Регенерация тепла

В теории паровых турбин значительное повышение теплового КПД паровой турбины может быть достигнуто за счет уменьшения количества топлива , которое необходимо добавить в котел. Это может быть выполнено путем передачи тепла (например, частично расширенного пара) от определенных секций паровой турбины, температура которого обычно намного выше температуры окружающей среды, питательной воде.Этот процесс известен как регенерации тепла , и для этой цели можно использовать регенераторов тепла . Иногда инженеры используют термин экономайзер , который обозначает теплообменники, предназначенные для снижения энергопотребления, особенно в случае предварительного нагрева жидкости .

Как видно из статьи «Парогенератор», питательная вода (вторичный контур) на входе в парогенератор может иметь температуру около ~ 230 ° C (446 ° F) , а затем нагревается до температуры кипения этой жидкость (280 ° C; 536 ° F; 6,5 МПа) и испаряется.Но конденсат на выходе из конденсатора может иметь температуру около 40 ° C , поэтому регенерация тепла в типичном PWR значительна и очень важна:

  • Регенерация тепла увеличивает тепловой КПД, поскольку большая часть теплового потока в цикл происходит при более высокой температуре.
  • Регенерация тепла вызывает уменьшение массового расхода через ступень низкого давления паровой турбины, таким образом повышая КПД изэнтропической турбины низкого давления. Обратите внимание, что на последней стадии расширения пар имеет очень высокий удельный объем.
  • Регенерация тепла приводит к повышению качества рабочего пара, так как стоки расположены по периферии корпуса турбины, где более высокая концентрация капель воды.

Анализ теплообменников

Теплообменники обычно используются в промышленности, и правильная конструкция теплообменника зависит от многих переменных. При анализе теплообменников часто удобно работать с общим коэффициентом теплопередачи , , известным как U-фактор .U-фактор определяется выражением, аналогичным закону охлаждения Ньютона. Кроме того, инженеры также используют логарифмическую среднюю разность температур ( LMTD ) для определения движущей силы температуры для передачи тепла в теплообменниках.

Специальная ссылка: Джон Р. Том, Книга технических данных III. Росомаха Tube Inc. 2004.

& nbsp;

& nbsp;

Каталожные номера:

Теплообмен:
  1. Основы тепломассообмена, 7-е издание.Теодор Л. Бергман, Эдриенн С. Лавин, Фрэнк П. Инкропера. John Wiley & Sons, Incorporated, 2011. ISBN: 9781118137253.
  2. Тепломассообмен. Юнус А. Ценгель. McGraw-Hill Education, 2011. ISBN: 9780071077866.
  3. Министерство энергетики, термодинамики, теплопередачи и потока жидкости США. Справочник по основам DOE, том 2 из 3, май 2016 г.

Ядерная и реакторная физика:

  1. Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Аддисон-Уэсли, Рединг, Массачусетс (1983).
  2. Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную инженерию, 3-е изд., Прентис-Холл, 2001, ISBN: 0-201-82498-1.
  3. В. М. Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
  4. Гласстон, Сесонске. Nuclear Reactor Engineering: Reactor Systems Engineering, Springer; 4-е издание, 1994 г. , ISBN: 978-0412985317
  5. W.S.C. Уильямс. Ядерная физика и физика элементарных частиц. Кларендон Пресс; 1 издание, 1991 г., ISBN: 978-0198520467
  6. г.Р.Кипин. Физика ядерной кинетики. Аддисон-Уэсли Паб. Co; 1-е издание, 1965 г.
  7. Роберт Рид Берн, Введение в работу ядерного реактора, 1988.
  8. Министерство энергетики, ядерной физики и теории реакторов США. Справочник по основам DOE, том 1 и 2. Январь 1993 г.
  9. Пол Рейсс, нейтронная физика. EDP ​​Sciences, 2008. ISBN: 978-2759800414.

Advanced Reactor Physics:

  1. К. О. Отт, В. А. Безелла, Введение в статику ядерных реакторов, Американское ядерное общество, переработанное издание (1989 г.), 1989 г., ISBN: 0-894-48033-2.
  2. К. О. Отт, Р. Дж. Нойхольд, Введение в динамику ядерных реакторов, Американское ядерное общество, 1985, ISBN: 0-894-48029-4.
  3. Д. Л. Хетрик, Динамика ядерных реакторов, Американское ядерное общество, 1993, ISBN: 0-894-48453-2.
  4. Э. Э. Льюис, В. Ф. Миллер, Вычислительные методы переноса нейтронов, Американское ядерное общество, 1993, ISBN: 0-894-48452-4.

См. Также:

Теплообменники

Надеемся, что эта статья «Рекуператор — теплообменник » вам поможет.Если так, даст нам на боковой панели. Основная цель этого сайта — помочь общественности узнать интересную и важную информацию о теплотехнике.

Что такое рекуператор?

Рекуператор — это устройство, используемое для рекуперации тепловой энергии из систем отопления, вентиляции и кондиционирования (HVAC) или промышленного процесса. Это устройство помогает повысить энергоэффективность, что может снизить затраты, связанные с отоплением или производством.В зависимости от области применения рекуператор может также называться теплообменником или рекуператором тепла.

Эти блоки обычно находятся в системах HVAC здания. Рекуператор устанавливается внутри воздуховода непосредственно перед вытяжными отверстиями или решетками. Пара параллельных пластин внутри блока отделяет горячий воздух от холодного, направляя воздух в два разных места.Холодный воздух просто удаляется из здания через традиционные вытяжные системы, а горячий воздух направляется обратно в приточные каналы для повторного использования в системе отопления.

Различные типы конструкций рекуператоров могут влиять на возможности рекуперации тепла этих систем.Вертикальные агрегаты наименее эффективны и состоят из вертикальных пластин внутри большого внешнего кожуха. Горизонтальные устройства, которые более компактны и используют горизонтальные пластины, как правило, более эффективны. Наиболее эффективные агрегаты имеют внутреннюю ячеистую структуру, которая утилизирует до 99 процентов тепловой энергии.

Рекуператор HVAC нельзя использовать круглый год в регионах с жарким летом и холодной зимой.Вместо этого пользователи полагаются на серию заслонок для обхода рекуператора, когда он не нужен. Например, летом заслонка будет закрыта, чтобы воздух не попадал в рекуператор. Вместо этого весь отработанный воздух просто выводится наружу, и нет необходимости или желания поддерживать циркуляцию тепловой энергии внутри здания.

Аналогичная технология используется для рекуперации тепловой энергии на производственных предприятиях.Многие из этих объектов полагаются на газотурбинный двигатель, в котором для осуществления процесса сгорания используется смесь горячего воздуха и топлива. Как правило, перед сжиганием воздух необходимо нагреть с помощью дополнительного источника тепла. В зданиях с рекуператором горячий воздух, образующийся при сгорании, просто рециркулируется обратно в двигатель, чтобы смешаться с топливом и привести в действие следующий цикл сгорания. Это устраняет необходимость во втором источнике тепла, а также помогает снизить затраты на топливо, связанные с отоплением.

Рекуператоры

предлагают множество преимуществ домовладельцам, владельцам бизнеса и обществу в целом.Повышая энергоэффективность, они помогают сократить расходы на топливо и даже повысить комфорт в доме или коммерческом здании. Это повышение энергоэффективности также снижает зависимость от ископаемых видов топлива, таких как уголь и нефть. Ограничивая зависимость от этих видов топлива, устройства для рекуперации тепла помогают снизить загрязнение и выбросы парниковых газов, а также сохранить ограниченные ресурсы.

Рекуператор — теплообменник

Теплообмен:
  1. Основы тепломассообмена, 7-е издание. Теодор Л. Бергман, Эдриенн С. Лавин, Фрэнк П. Инкропера. John Wiley & Sons, Incorporated, 2011. ISBN: 9781118137253.
  2. Тепломассообмен. Юнус А. Ценгель. McGraw-Hill Education, 2011. ISBN: 9780071077866.
  3. Министерство энергетики, термодинамики, теплопередачи и потока жидкости США. Справочник по основам DOE, том 2 из 3, май 2016 г.

Ядерная и реакторная физика:

  1. Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Аддисон-Уэсли, Рединг, Массачусетс (1983).
  2. Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную инженерию, 3-е изд., Прентис-Холл, 2001, ISBN: 0-201-82498-1.
  3. В. М. Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
  4. Гласстон, Сесонске. Nuclear Reactor Engineering: Reactor Systems Engineering, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
  5. W.S.C. Уильямс. Ядерная физика и физика элементарных частиц. Кларендон Пресс; 1 издание, 1991 г. , ISBN: 978-0198520467
  6. г.Р.Кипин. Физика ядерной кинетики. Аддисон-Уэсли Паб. Co; 1-е издание, 1965 г.
  7. Роберт Рид Берн, Введение в работу ядерного реактора, 1988.
  8. Министерство энергетики, ядерной физики и теории реакторов США. Справочник по основам DOE, том 1 и 2. Январь 1993 г.
  9. Пол Рейсс, нейтронная физика. EDP ​​Sciences, 2008. ISBN: 978-2759800414.

Advanced Reactor Physics:

  1. К. О. Отт, В. А. Безелла, Введение в статику ядерных реакторов, Американское ядерное общество, переработанное издание (1989 г.), 1989 г., ISBN: 0-894-48033-2.
  2. К. О. Отт, Р. Дж. Нойхольд, Введение в динамику ядерных реакторов, Американское ядерное общество, 1985, ISBN: 0-894-48029-4.
  3. Д. Л. Хетрик, Динамика ядерных реакторов, Американское ядерное общество, 1993, ISBN: 0-894-48453-2.
  4. Э. Э. Льюис, В. Ф. Миллер, Вычислительные методы переноса нейтронов, Американское ядерное общество, 1993, ISBN: 0-894-48452-4.

Рекуператоры всегда хороши? — Журнал Турбомашиностроения Журнал Турбомашин

Рекуператоры

использовались рядом производителей для повышения эффективности своих газовых турбин.Рекуператор — это теплообменник, который использует горячий отработанный воздух газовой турбины для предварительного нагрева воздуха для горения. Если все сделано правильно, теоретическое повышение эффективности до 20% возможно в широком рабочем диапазоне. Этот усовершенствованный цикл часто применяется к малым и средним газовым турбинам для выработки электроэнергии (от 30 кВт до 6 МВт), чтобы они могли конкурировать с поршневыми двигателями по эффективности.

В общем, это очень хорошо, но в некоторых случаях применения рекуператор на газовой турбине может не подходить.Вот некоторые из вопросов, которые следует учитывать оператору: Рекуператоры могут обеспечить значительное повышение эффективности только для газовых турбин с более низкой степенью сжатия.

Например, для газовой турбины с температурой горения 2000 градусов F рекуператор может обеспечить теоретический прирост КПД 5%, если степень сжатия составляет 10: 1. Однако, если степень сжатия выше 15: 1, рекуператор не дает никакого повышения эффективности при полной нагрузке.Это связано с тем, что теплота сжатия будет достигать и превышать температуру выхлопных газов при более высоких степенях сжатия. Ясно, что некоторые современные газовые турбины, которые работают со степенью сжатия 30: 1 и выше, мало выиграют от рекуператора (за исключением, возможно, работы с очень низкой частичной нагрузкой).

Кроме того, некоторые производители газовых турбин пытались модернизировать свои существующие модели простого цикла с рекуператором для повышения эффективности: в большинстве случаев это приводило к более низкому, чем ожидалось, повышению производительности, поскольку рекуператор не был оптимально согласован с термодинамическим циклом газовой турбины. и потому, что рекуператор вызывает повышенные потери давления на выхлопе и нагнетании компрессора.

Как правило, эффективность рекуператора снижается намного быстрее, чем эффективность остальной части ГТ, поскольку теплообменные трубы загрязняются и образуют отложения, которые влияют на эффективность теплопередачи и падение давления. Рекуператоры не могут быть оснащены бороскопом, поэтому оператору становится сложно прогнозировать время до отказа (в отличие от большинства других частей ГТ).

Поскольку любой эффективный рекуператор должен быть большого размера (для минимизации перепадов давления), главное преимущество газовых турбин перед другими двигателями внутреннего сгорания, их очень высокая удельная мощность, теряется с рекуператором.Вышеупомянутые моменты следует учитывать при выборе между газовой турбиной с рекуперацией и без нее.

Сотрудники и участники TMI
В блоге

Turbomachinery Blog публикуются сообщения от экспертов во всех областях турбомашиностроения, таких как газовые турбины, диагностика машин, материалы, ремонт и запасные части, и поощряется участие пользователей с привлечением читателей и взаимодействием в качестве основной цели.

Что такое теплообменник?

Теплообменники передают энергию в виде тепла от одной среды (например, газа или жидкости) к другой. Они используются в промышленности, в автомобилях и дома, в том числе в холодильниках и накопительных обогревателях. Теплообменники, специально разработанные для рекуперации тепла от отходов, выхлопных газов и жидкостей, а затем его повторного использования путем передачи его непосредственно в другую среду, известны как рекуператоры.Recair производит сердечник для вентиляторов с рекуперацией тепла воздух-воздух.

Как это работает?

В рекуперативном теплообменнике воздух-воздух входящий и выходящий потоки воздуха разделены твердой перегородкой (т. Е. Стенкой воздуховода). При наличии разницы в температуре между двумя воздушными потоками тепло от более теплого воздушного потока будет передаваться через барьер более холодному воздушному потоку в соответствии со вторым законом термодинамики. Это означает, что тепло будет перемещаться из более горячего региона в более холодный. Таким образом тепло от теплого несвежего воздуха, выходящего из здания, передается прохладному свежему воздуху, поступающему в здание, или наоборот.

Как узнать, что теплообменник работает нормально?

При установке системы вентиляции с рекуперацией тепла большинство людей хотят быть уверенными в том, что они не будут чувствовать холодных или горячих сквозняков: то есть воздух, выходящий из теплообменника в дом, должен иметь более или менее такую ​​же температуру, как и воздух уже в доме.Но люди могли требовать большего. Тот факт, что теплообменник подает воздух более или менее правильной температуры, не означает, что он работает на 100% эффективно. Если он не рекуперирует столько тепла, сколько возможно, это не экономит вам столько денег, сколько могло бы! В течение всего срока службы теплообменника даже самые незначительные улучшения эффективности могут привести к значительной экономии ваших счетов за электроэнергию. Вот почему Recair постоянно стремится сделать свою продукцию максимально эффективной, чтобы все тепло передавалось от отработанного воздуха к поступающему, при этом отработанный воздух, выходящий из теплообменника, имеет ту же температуру, что и наружный воздух, а свежий воздух. попадание в комнату той же температуры, что и воздух внутри.

Как Recair достигает максимальной производительности?

Чтобы достичь этого идеала, мы работали с нашим отделом исследований и разработок, чтобы понять, каким условиям должен соответствовать теплообменник, чтобы обеспечить максимально возможную тепловую эффективность для обоих потоков воздуха. Благодаря научным испытаниям мы обнаружили, что максимально эффективный теплообменник должен соответствовать определенным критериям.

Ядра Продукция
Критерии максимума
производительность
Как Recair соответствует
Два воздушных потока должны находиться в чисто противотоке (т.е.д, при движении потоков в противоположных направлениях). Воздушные потоки во всех ядрах Recair находятся в противотоке.
Массовые потоки воздуха должны быть в идеальном балансе (т. Е. Масса воздуха, проходящего в каждом направлении в течение заданного периода времени, должна быть одинаковой). Recair рекомендует производителям блоков HRV обеспечить выполнение этого условия, чтобы сердечники Recair, установленные в их блоках, могли обеспечить превосходную производительность.
Не должно быть утечки ни между воздушными потоками, ни между любым из воздушных потоков и наружной частью теплообменника. Ядра Recair показывают незначительную утечку (в среднем <0,5%), что делает их одними из лучших на рынке.
Чтобы два воздушных потока находились в максимально возможном контакте (через стенки воздуховода), площадь поверхности, доступная для теплообмена, должна быть как можно большей. Благодаря своей уникальной конструкции с треугольными каналами, сердечники Recair имеют на большую площадь теплообмена на поверхности, чем другие изделия сопоставимого размера (теплообменная емкость на > 50% выше, чем у квадратных каналов при той же потере давления ).
Для максимальной теплоотдачи распределение воздушных потоков должно быть равномерным. Небольшие треугольные каналы сердечников Recair обеспечивают противоток с равномерным распределением потока .
Все тепло должно передаваться непосредственно через стенку воздуховода : тепло не должно проводиться по длине стенки воздуховода. Для ограничения теплопроводности стенки воздуховодов в сердечниках Recair изготовлены из полистирола — материала с низкой теплопроводностью.
Для удобства использования теплообменник должен быть как можно более компактным. Recair обеспечивают наилучшее соотношение между теплообменной поверхностью и внутренним объемом.
Для обеспечения рентабельности затраты на материалы, изготовление, установку и использование должны быть минимальными. Recair экономична, требует мало материала, легка в транспортировке и проста в обращении.
Не допускайте сквозняка: разница температур между поступающим свежим воздухом и воздухом в помещении не должна превышать 1,5 ° C. При разнице температур внутри и снаружи в 30 ° C только ядро ​​Recair достигает достаточной эффективности (> 95%, включая тепло вентилятора) для достижения этой цели.

Если приведенная выше информация заинтересовала вас и вы хотите узнать больше, пожалуйста, заполните нашу контактную форму.

Теплообменники: регенераторы и рекуператоры

Теплообменник — это оборудование, в котором тепловая энергия передается от горячей жидкости к более холодной.

ВИДЫ ТЕПЛООБМЕННИКОВ:

Теплообменники: регенераторы и Рекуператоры

Теплообменник — это оборудование, в котором тепловая энергия передается от горячей жидкости к более холодной.Передача тепловой энергии между двумя жидкостями может осуществляться (i) либо путем прямого смешивания двух жидкостей, и смешанные жидкости уходят в промежуточная температура определяется из принципов сохранения энергии, (ii) или путем передачи через стенку, разделяющую две жидкости. В первые типы называются теплообменниками с прямым контактом, такими как водяное охлаждение башни и струйные конденсаторы. Последние типы называются регенераторами, рекуператорные поверхностные теплообменники.

В регенератора, горячие и холодные жидкости попеременно текут по поверхности, которая обеспечивает попеременно сток и источник теплового потока. Рис. 10.1 (а) показывает цилиндр, содержащий матрицу, которая вращается таким образом, что проходит попеременно через потоки холодного и горячего газа, которые изолированы друг от друга. На Рис. 10.1 (b) показан стационарный матричный регенератор, в котором горячий и холодный через них поочередно протекают газы.


Рис. 3.1 (a) Регенератор вращающейся матрицы

В рекуператоре горячая и холодные жидкости непрерывно текут по тому же пути. Передача тепла процесс состоит из конвекции между жидкостью и разделительной стенкой, теплопроводность через стену и конвекцию между стеной и другой жидкость. Чаще всего используются теплообменники рекуперативного типа с широким разнообразие геометрий:

Учебные материалы, примечания к лекциям, задания, ссылки, объяснение описания вики, краткая информация

Рекуператоры микротурбин — Hiflux Limited

Основной технологией Hiflux является высокотемпературный рекуператор, специально разработанный для газовых турбин.Инновационный дизайн и современные инструменты моделирования были использованы для создания запатентованной конструкции, которая имеет правильное сочетание прочности и соответствия требованиям, необходимым для работы при высоких температурах. Множество штифтов, приваренных лазером к пластинам, образуют путь теплопередачи, а также обеспечивают структурную целостность.

Конструкция Hiflux состоит из ряда идентичных ячеек, каждая из которых состоит из двух пластин, соединенных штифтами. Ячейки очень прочные и хорошо подходят, чтобы выдерживать нагрузку от жидкости под давлением.Ячейки соединены друг с другом новым гибким коллектором для компенсации больших тепловых перемещений. Рекуператоры Hiflux могут работать при более высоких температурах, чем традиционная технология тонкой фольги, что означает, что разработчики микротурбин могут использовать более эффективные, более горячие термодинамические циклы с изначально более высокими температурами выхлопных газов. За счет противоточного устройства можно достичь высокой эффективности. Установки заказчика Hiflux обычно достигают эффективности около 90% и общей потери давления <5%.

Производственные единицы

Характеристики

  • Надежная работа при температурах выхлопных газов турбины до 800 ° C — 10000 часов работы в ходе текущих полевых испытаний у заказчика
  • Высокая устойчивость к ползучести, окислению и термическому удару
  • Низкие потери давления для максимальной мощности двигателя
  • Большая площадь поверхности для максимальной компактности
  • Удовлетворение точных требований клиентов благодаря гибкому производству
  • Качество производства достигается за счет автоматизации
  • Выпускается из нержавеющей стали, суперсплавов никеля или из экономичной смеси материалов

Надежный высокотемпературный рекуператор — ключевой компонент микротурбинных генераторов, а рекуператоры Hiflux проработали десятки тысяч часов при температуре до 800 ° C.Без рекуператора электрический КПД недостаточно высок, чтобы быть коммерчески выгодным. Рекуператор — это теплообменник, который передает тепло от выхлопного потока газотурбинного двигателя обратно в воздух, прежде чем он попадет в камеру сгорания. Это снижает количество сжигаемого топлива, удваивая электрический КПД системы и делая рекуперативную микротурбину оптимальным источником энергии для микроТЭЦ. Однако механические и тепловые требования, предъявляемые к рекуператору, являются значительными, и многие конструкции рекуператоров не соответствуют требованиям к сроку службы.

Основной рынок малых микротурбин-генераторов — это микроТЭЦ. Когда электричество вырабатывается централизованно на крупных электростанциях, не менее 50% энергии топлива расходуется в виде тепла, выделяемого в атмосферу. Дополнительные потери возникают, когда электричество передается на большие расстояния по высоковольтным кабелям. Эта потерянная энергия в сочетании с затратами на инфраструктуру и техническое обслуживание электростанций и сетей электропередачи является причиной того, что электрическая энергия имеет более высокую экономическую ценность, чем тепло.

Производство электроэнергии на месте из одного источника топлива в схеме комбинированного производства тепла и электроэнергии (ТЭЦ) может дать очень высокий общий КПД, поскольку и электричество, и тепло могут использоваться в точке выработки. МикроТЭЦ — это комбинированное производство электроэнергии и полезного тепла в масштабах домашнего хозяйства / малого бизнеса. Эти системы подключены к сети, и конечный пользователь может экспортировать неиспользованную электроэнергию обратно в сеть или импортировать дополнительную мощность в часы пиковой нагрузки.

Малое производство электроэнергии в жилых, коммерческих и промышленных помещениях вызывает интерес со стороны коммунальных компаний и может предложить потребителю более низкие затраты на электроэнергию.Это также устраняет необходимость увеличения мощности сети и строительства крупных электростанций. Производители котлов также занимаются микроТЭЦ, поскольку они ищут продукты следующего поколения для замены конденсационных котлов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
