Комнатные рекуператоры воздуха для квартиры и частного дома

  Еще до недавнего времени о таком устройстве как рекуператор слышали немногие, еще меньше людей решались установить данный агрегат у себя в квартире или доме. Во многих развитых странах уже давно убедились в том, что системы бытовой рекуперации не только поддерживают комфортный микроклимат, обеспечивая постоянную вентиляцию, но и сохраняют тепло в помещении, тем самым уменьшая необходимость использования дополнительных отопительных приборов.

Что же собой представляет бытовой рекуператор воздуха?

  Бытовой рекуператор воздуха – это один из видов принудительной приточно-вытяжной установки. Он производит забор отработанного воздуха из комнаты и, удерживая его тепло, затягивает свежий, уже подогретый воздух, в помещение.

  Работа рекуператора (от лат. recuperator – возвращающий, получающий назад) основана на принципе сохранения тепла. Когда происходит теплообмен между уличным и комнатным воздухом, часть энергии (тепла) отработанного воздуха из помещения вновь используется для подогрева свежего воздуха с улицы.





  Часто такие приборы путают со стеновыми клапанами, ведь они схожы между собой внешне и имеют подобный принцип установки. Но бытовые рекуператоры имеют ряд преимуществ, поэтому считаются более эффективными и надежными.

  Существует несколько видов бытовых рекуператоров. Все они подбираются в зависимости от типа помещения и поставленных задач. Далее, мы рассмотрим целесообразность их установки в разных видах жилых помещений.


Рекуператор для частного дома и квартиры – основные преимущества

  Комнатный рекуператор для квартиры и частного дома выполняет ряд функций –  постоянный воздухообмен в любое время года, рекуперацию тепла в осенне-зимний период и фильтрацию воздуха от загрязнений.


  Так же рекуператор выводит избыток влаги из квартиры и тем самым нормализует уровень влажности в помещении. К неоспоримым преимуществам такого вида вентиляции можно отнести  высокую производительность, низкое энергопотребление (от 15 до 40 Вт), невысокий уровень шума и приемлемую стоимость.




  Данная разновидность вентиляции относится к энергосберегающему типу и помогает повысить энергоэффективность жилых помещений, сделав наши дома и квартиры теплее, а денежные затраты при этом минимальными. Также, рекуперация тепла решает еще одну очень важную задачу – не пускает холодный воздух в помещение, но при этом поддерживает циркуляцию свежего воздуха в доме. Это особенно актуально в современных квартирах и домах с установленными пластиковыми стеклопакетами, которые, создавая своеобразный вакуум, препятствуют естественной вентиляции.


 Как осуществляется подбор и установка рекуператора для дома и квартиры!

  Учтите, что при подборе бытового рекуператора воздуха следует отталкиваться от следующих факторов: площадь и назначение жилого помещения, толщина стен, показатели воздухообмена исходя из количества проживающих в конкретном помещении и многих других параметров, унифицированное решение для которых может подобрать только грамотный специалист. Например, для спальни подойдет более дорогая модель с низкими шумовыми характеристиками, в то время как для кухни можно подобрать более шумный и экономный вариант.


  Один бытовой рекуператор может обслужить в среднем до 27м2, но это также зависит от конкретной модели установки. При большей площади понадобится несколько рекуператоров либо один более мощный агрегат промышленного типа. Кроме этого, существуют более дорогие, но более производительные рекуператоры с возможностью парной работы двух вентиляторов, один из которых установлен в одной из комнат и работает на приток, а второй — на вытяжку в другой комнате.



  Чаще всего бытовой рекуператор монтируется в стену. Снаружи и внутри комнаты будут видны только решетки, через которые производится вытяжка и приток воздуха. Монтаж может осуществляться во время ремонта помещения. Это является наиболее оптимальным вариантом и не повредит уже отремонтированным стенам. Во время монтажа в уже обустроенных квартирах потребуется более деликатный и профессиональный подход при установке.



Какую модель рекуператора выбрать



  Для комнат отдыха, спален и помещений, где нужна тишина, мы рекомендуем рекуператоры с ночным режимом и тихой работой. Как правило, это комнаты размером до 20м2. Наиболее популярные решения для этих случаев на украинском рынке (средний ценовой сегмент):



  Премиум сегмент:


  Для больших совместных комнат, гостиных (размером от 20м2 до 45м2) в больших квартирах и частных домах лучше установить более мощный агрегат. В таких случаях необходимы рекуператоры:




  Помните, что за подбором нужного Вам бытового рекуператора, не важно — для квартиры или частного дома, рекомендуем обратиться к специалистам по данному вопросу, которые стремительно следят за тенденцией развития того или иного оборудования, учтут все исходные данные объекта в соответствии с Вашими потребностями и возможностями.



  Функциональность и дальнейшая успешная эксплуатация устройства во многом зависит от правильного монтажа  оборудования, места расположения модели и своевременного сервисного обслуживания.


Если Вы хотите получить консультацию от специалиста, или нужна помощь с подбором оборудования, Вы можете позвонить на Вентбазар по телефону (044) 50 000 53, или заказать Обратный звонок.



Другие интересные статьи на эту тему:

Есть ли взаимосвязь между качеством воздуха и системой вентиляции? Что влияет на вентиляцию и как улучшить ее работу для получения более чистого воздуха?

Качество воздуха и вентиляция

Рекуператор для частного дома: виды, принцип работы и секреты монтажа

Рекуператор: что это такое?


Устройство воздухообменника

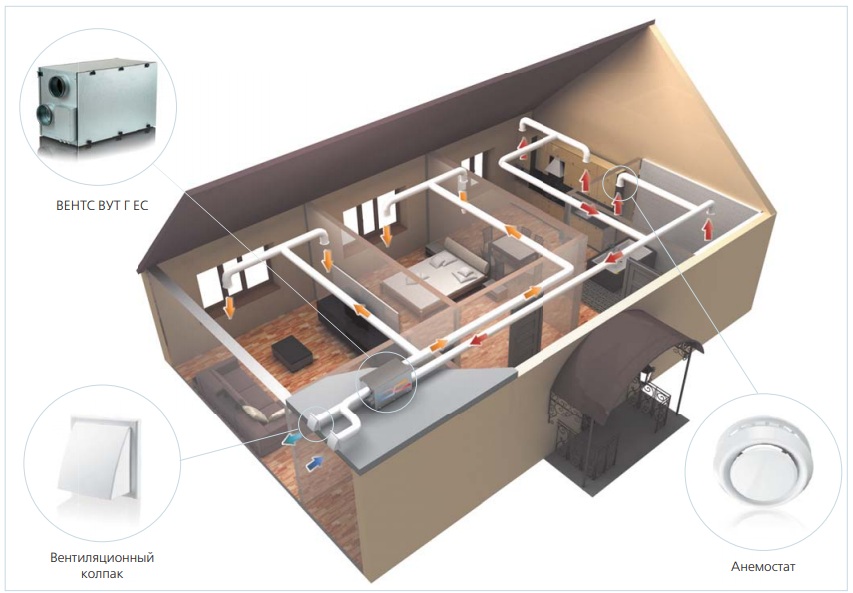

Приточно-вытяжная вентиляция с рекуператором состоит из нескольких частей:

  • устройство для забора воздуха с улицы;
  • устройство для удаления воздуха из помещения на улицу;
  • вентиляция с рекуператором;
  • соединительные каналы;
  • регулировочные диффузоры, контролирующие направление и количество перемещаемого воздуха.

Основным отличием этой системы от обычной вентиляции является рекуператор тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с тёплым воздухом помещения. Потоки не смешиваются, но холодная струя прогревается и попадает в дом уже тёплой. Этот способ обогрева даёт возможность не повышая расходов на отопление добиться оптимальной температуры в помещении.


Устройство устранит запотевание окон и повышенную влажность в помещении

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.


Установка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов.

Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

Функции рекуператора воздуха

Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.
Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.

Основные типы рекуператоров для частного дома

Пластинчатый воздухообменник

Считается самым функциональным и сравнительно недорогим. Имеет разновидности:

  • алюминиевые, выгодно отличающиеся ценой;
  • пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
  • целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.


Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества

Минусом этого прибора считается обмерзание зимой.

Роторные приборы

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.


Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги

Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.
Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных.
    Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Устройство и принцип работы оборудования

Отработанные потоки во время удаления проходят через теплообменник, отдавая тепло. В этом заключается основной принцип действия. Рекуператор состоит из корпуса, к которому подсоединены патрубки, вмонтированы вентиляторы, фильтры и теплообменные кассеты.

  • Воздух собирается по воздуховодам;
  • С помощью вентилятора подается в систему;
  • Пропускается через рекуператор;
  • Выбрасывается в атмосферу;
  • С улицы забираются свежие потоки и вновь пропускаются через рекуператор;
  • Частично тепло забирается и передается поступающему притоку.
Роторный

Работает с помощью вращательного элемента. Барабан изготавливается из алюминиевой фольги с высокой проводимостью тепла. Тепло при удалении передается входящим воздушным массам.

Устройство не восприимчиво к морозам. В комнатах образуется меньше сухости. Роторный рекуператор тепла вентиляционного воздуха экономно потребляет электроэнергию. Устанавливается необходимое число оборотов ротора. С помощью регулятора скорости вращения, изменяется мощность тепловой отдачи. Эффективность работы: 87%

Пластинчатый

Входной и выходной поток ограждается алюминиевыми пластинами, через которые происходит нагрев. На пластинах появляется конденсат. При морозной погоде на улице в приборе появляется лед. Растопить можно электронагревателем.

Во время отогрева теплообмен не происходит, эффективность работы равна нулю. Общая работоспособность падает. После отогрева холодного воздуха в рабочем режиме отдача составляет в среднем 90%.

Рециркуляционный водяной

Для передачи тепла используется жидкость. Можно сравнить с работой котла, который заменяется тепловым обменником и встраивается на вытяжку. Роль радиатора играет другой элемент, который предназначен для входящего с улицы потока.

В первом — вода нагревается, во втором — отдает свое тепло. Оборудование потребляет электроэнергию и не предусмотрено для обмена влажности воздуха. Принудительная циркуляция теплоносителя сводится только к удалению и передаче тепла в помещение. Энергоэффективность составляет 40% — 70%.

Камерный

Холод и тепло встречаются в общей камере, которая отделяется заслонкой. В конструкции предусмотрены подвижные элементы. Через определенный промежуток времени заслонка разворачивается, меняя направление. Тепло передается через стенки камеры. Вытяжной воздух нагревает одну половину камеры, потом регулировочный элемент направляет поток с улицы.

После нагревания процесс повторяется заново. Из-за подвижности встроенных деталей есть вероятность взаимного смешивания входящего и выходящего воздуха. Не исключается загрязнение чистого потока и передача всевозможных запахов снаружи. Эффективность прибора составляет 70% -80%.

Фреонный

В качестве рекуператора используются фреоновые трубки. В теплом воздухе фреон испаряется. При низких градусах охлаждается с образованием конденсата. Потоки находятся в тепловых трубках-термосифонах. Это герметично запаянные медные трубки, заполненные фреоном.

Один конец трубы в вытяжном потоке нагревается, содержимое трубок закипает и перегоняет тепло в другой конец. Фреон конденсируется и отдает тепло. В результате чего происходит повышение температуры. Эффективность: 50-70%.

Обязательное условие для работы фреонного рекуператора: воздуховоды должны устанавливаться в вертикальном положении друг над другом.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении


Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

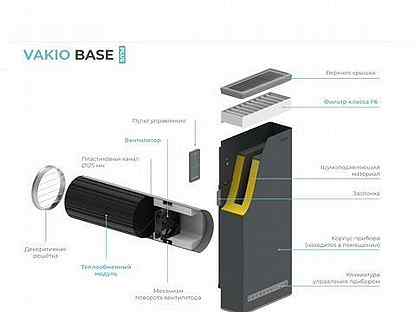

Компактная модель рекуператора

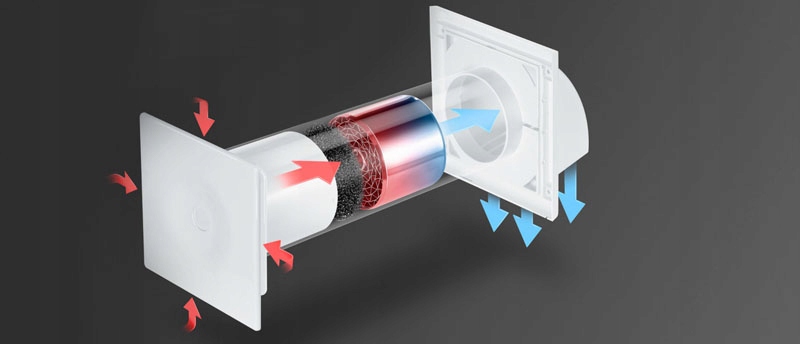

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Как усовершенствовать рекуператор воздуха для дома


Для повышения КПД можно установить последовательно несколько теплообменников
Если в одной комнате установить два рекуператора с вентиляторами, можно разделить каналы и улучшить производительность
Точный подбор фильтра обеспечит хорошую очистку при разумной нагрузке вентилятора

Инструменты и материалы

Примерный набор материалов и инструментов:

  • металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
  • рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
  • нержавейка, ДСП, фанера для корпуса согласно чертежам;
  • минеральная вата, пенополистирол для теплоизоляции;
  • 4 фланца из пластика для воздуховодов на основе канализационных труб;
  • лобзики по дереву и металлу, желательно электрические;
  • силиконовый герметик;
  • алюминиевая трубка 2-5 мм, длина по проекту;
  • универсальный клей;
  • саморезы;
  • стальной уголок 20х20 мм, длина по проекту;
  • шуруповёрт, ножовка по металлу;
  • фильтры бумажные, автомобильные – сколько потребуется;
  • строительный нож;
  • молоток;
  • дрель, набор свёрл;
  • вентиляторы компьютерные или канальные в зависимости от проекта.




Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Изготовление рекуператора воздуха для дома своими руками

Простой пластинчатый рекуператор  можно изготовить собственноручно.

Для работы нужно подготовить:

  • четыре квадратных метра листового материала: железа, меди, алюминия или текстолита;
  • пластиковые фланцы;
  • ящик из жести или фанеры, МДФ;
  • герметик и минвату;
  • уголки и метизы;
  • пробковые листы на клеевой основе.

Устройство теплообменника

Последовательность действий:

  • Из листового материала нужно изготовить квадратные пластины размером 200 на 300 миллиметров. Всего потребуется семь десятков заготовок. Главное в этом этапе – аккуратность и точное соблюдение параметров.
  • На заготовки наклеивается пробковое покрытие с одно стороны. Одна заготовка остаётся без покрытия.
  • Заготовки собираются в кассету, поворачивая каждую последующую на девяносто градусов. Пластины между собой скрепляются клеем. Пластина без покрытия – последняя.
  • Кассету нужно скрепить каркасом, для этого используется уголок.
  • Все стыки тщательно обрабатываются силиконом.
  • На боках кассеты крепятся фланцы, внизу просверливается дренажное отверстие и вставляется трубка для отвода влаги.
  • Чтобы устройство можно было периодически вынимать, на стенках корпуса делаются направляющие для уголков.
  • Полученное устройство вставляется в корпус, стенки которого утеплены минеральноватным материалом.
  • Остаётся только вставить воздухообменник в систему вентиляции.

Совет! Для контроля за образованием наледи на пути тёплого воздуха лучше установить датчик давления. Он подаст сигнал, если движение воздушной массы будет затруднено.

Особенности монтажа и эксплуатации

В настоящее время реализуются рекуператоры с напольным и настенным монтажом. Существует также точечный стеновой вид, который можно установить в любом помещении, что находится по соседству с улицей и обрабатывает дымовые газы. Такие приспособления не нуждаются в дополнительных коммуникациях.

Потолочная установка оконного канального прибора позволяет мастеру спрятать все элементы технического оснащения, поэтому выглядит данное приспособление довольно аккуратно. Компактные рекуператоры характеризуются некоторой шумностью, так как функционируют недалеко от вентиляционной решетки. Напольный и настенный вид техники лучше устанавливать в техническом помещении. Этот прибор имеет хорошую производительность, но при этом крупные габариты.

Схема процесса установки и подключения рекуператора сводится к его механическому крепежу на капитальную поверхность, а также стыковку с общими вытяжными и приточными каналами.

По окончании данной процедуры требуется загерметизировать места соединений, а рекуператор покрыть специально предназначенным корпусом. Последний необходим для поглощения шума, а также тепловой защиты. Больше сложностей подразумевает проектирование вентиляционной системы, при условии, что в ней предусмотрена установка рекуператора.

Принудительная вентиляционная система с рекуперацией – это возможность сэкономить тепло и электрическую энергию. Особенно актуальной покупка специального воздухообменника считается для квартиры и частного дома. Такое вложение средств довольно быстро окупается, а также способствует сохранению здорового микроклимата в помещении.

Самостоятельное изготовление рекуператора

Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.

Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.

Проще всего сделать своими руками рекуператор для частного дома пластинчатого типа, который отличается простотой конструкции и эффективностью. Можно найти многочисленные схемы выполнения такого оборудования, что существенно упрощает работу, одновременно имеется возможность точного расчёта мощности конкретной установки.

К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:

  • Длительный срок эксплуатации.
  • Простота используемых материалов и функциональных элементов.
  • Надежность конструкции.
  • Полная автономность и отсутствие привязки к электроснабжению.
  • Высокий КПД.

К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха. Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.

Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.

Необходимые компоненты и материалы

Перед тем как непосредственно приступать к изготовлению рекуператора, необходимо подготовить используемые инструменты и материалы. Для такой работы потребуется следующее:

  • Компьютерный вентилятор.
  • Четыре фланца.
  • Уголок.
  • Метизы.
  • Герметик.
  • Клей.
  • Фанера или металл для корпуса аппарата.
  • Минеральная вата для утепления.
  • Деревянные рейки для основания.
  • Алюминиевые листы для изготовления кассет.

Можно использовать уже готовые целлюлозные кассеты, которые выпускаются для фильтров автомобилей и кондиционеров. Их использование позволяет существенно упростить изготовление рекуператора, повышая его мощность и в последующем упрощая обслуживание самодельного оборудования.

Подыскать в интернете простые в реализации схемы изготовления самодельных рекуператоров не составит труда. Также простейшие чертежи можно выполнить самостоятельно с учетом мощности оборудования и необходимой производительности. Выполнять такое устройство без схемы изготовления не следует, так как в последующем сложно правильно собрать всю систему, что отрицательно сказывается на надежности оборудования и его эффективности.

Сборка нагревателя

Сборка рекуператора не представляет особой сложности. Необходимо нарезать не менее 70 листов металла с размерами сторон от 200 до 300 мм. Подготавливаются деревянные рейки, размеры которых должны полностью соответствовать сторонам нарезанных листов металла. Древесину следует обработать олифой, что предупредит гниение и потерю прочности у внутренних элементов теплообменника. Подготовленные рейки приклеивают клеем с двух сторон металлических квадратов. Собрав все заготовки, можно приступать к следующему этапу работы.

Чередовать собранные квадраты следует с поворотом в 90 градусов, что позволит обеспечить перпендикулярное расположение кассет внутри рекуператора, гарантируя тем самым максимальную эффективность нагрева воздушных потоков без их смешивания. Верхний квадрат, к которому не крепят рейки, приклеивается к нижнему с помощью специального металлического клея. Дополнительно для повышения прочности конструкции ее стягивают уголками и фиксируют саморезами или аналогичным крепежом. Щели следует обработать герметиком, после чего формируют фланцевые крепления.

Теплообменник приточного рекуператора готов. Осталось выполнить из металла или пиломатериалов корпус устройства, смонтировать внутри каркаса сотовую кассету. Устанавливать теплообменник необходимо таким образом, чтобы он упирался в рёбра, формируя визуально ромб, через который в последующем будет проходить холодный воздух с улицы и удаляемый нагретый поток из дома.

Если корпус самодельного рекуператора изготавливается из древесины, следует обработать пиломатериалы специальными пропитками, что предупредит их гниение и быстрый выход из строя оборудования. В процессе работы на теплообменнике будет образовываться конденсат, который стекает с металлических кассет, скапливаясь на дне корпуса. Следует предусмотреть небольшие отверстия для удаления влаги, которые располагаются на одном уровне с дном корпуса устройства.

На последнем этапе работы крепят к деревянному или металлическому корпусу четыре фланца, которые выполняют из полипропиленовых труб или аналогичных материалов. Их фиксируют с использованием соответствующих хомутов и фитингов, дополнительно промазывая герметиком, чтобы обеспечить максимально возможную герметичность изготовленного корпуса устройства.

Для повышения эффективности самодельного вентиляционного рекуператора его следует дополнительно обшить минеральной ватой, которая предупреждает теплопотери и образование конденсата. Последний часто появляется, если такое оборудование установлено на открытом воздухе или же в неотапливаемом помещении.

На входе установки можно смонтировать воздушные фильтры, которые обеспечивают первичную очистку воздуха от имеющихся загрязнений, тополиного пуха и различных аллергенов.

Использование рекуператора в системе вентиляции частного дома позволяет расширить функциональные возможности такого оборудования, предупреждая быстрое охлаждение комнат в зимнее время года, что экономит расходы домовладельца на оплату коммунальных услуг. Хозяева могут приобрести уже готовые обогреватели, которые отличаются компактными размерами, простотой монтажа и эффективностью. Также можно изготовить рекуператор своими руками, что позволит сократить расходы на обустройство инженерных коммуникаций в частном доме.

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:
K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:
K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Источники

  • https://aquatic-home.ru/rekuperator-dlya-chastnogo-doma.html
  • https://www.mosng.ru/articles/chto-takoe-rekuperator-vozdukha/
  • https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
  • https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa. html
  • https://J.Etagi.com/ps/chto-takoe-recupator/
  • https://HouseChief.ru/rekuperator-dlya-chastnogo-doma.html
  • https://stroy-podskazka.ru/rekuperator/svoimi-rukami/
  • https://HomeMyHome.ru/rekuperator-dlya-chastnogo-doma.html
  • https://stroy-podskazka.ru/rekuperator/vozduha/
  • https://TopVentilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html

[свернуть]

Рекуператор для частного дома: определение, виды, особенности, монтаж

Содержание статьи:

Рекуператор воздуха для дома является неотъемлемой частью систем вентиляции и кондиционирования. Это устройство помогает создать комфортный микроклимат внутри помещения, а также заметно снизить расходы на отопление. Перед покупкой рекуператора стоит подробнее узнать о его назначении и принципе функционирования, плюсах и недостатках, правилах выбора и доступных разновидностях.

Что такое рекуператор

Рекуператор выполняет 2 функции – вентилирование и подогрев входящего воздуха

Рекуператор для дома представляет собой тепловой обменник, имеющий особую конструкцию, используемый с целью вентилирования помещений. Его основная задача заключается в передаче тепловой энергии от вытяжного воздушного потока к приточному потоку, подаваемому внутрь комнаты. Под такой энергией подразумевают как тепловую, так и холодильную, поэтому вытяжной поток способен отдавать приточному одновременно тепло и холод, попеременно прогревая его либо охлаждая. Рекуператор нужен для перекачивания стабильной энергии от воздуха, выходящего из комнаты. В процессе его функционирования воздушные потоки не перемешиваются, поэтому приточный воздух не загрязняется вытяжным.

Устройство может вырабатывать хорошую энергию и зимой и летом. Зимой рекуператор должен осуществлять нагревание приточного потока при помощи вытяжного воздуха. Для этой цели прохладный воздушный поток снаружи и теплый поток из комнаты переходят внутрь теплового обменника, где вытяжной воздух прогревает приточный. Это нагревание помогает экономить мощность электрического либо водяного калорифера в вентиляционных установках. Наличие рекуператора также дает возможность не терять большую часть тепла во время проветривания и снизить нагрузку на отопление зимой.

Если приточный воздушный поток прогревается до +10 градусов благодаря вытяжному, нагревательная мощность в такой ситуации рассчитывается на 8 градусов с учетом нагрева. Поскольку она соответствует температурной разнице, наличие рекуператора в этом случае дало бы возможность сохранить 82% от мощности системы для вентиляции.

Разновидности и особенности рекуператоров для частного дома

Теплообменник в пластинчатом рекуператоре имеет вид металлических пластин

Стандартный рекуператор для частного дома состоит из основы с патрубками, вмонтированными вентиляторами, теплообменными кассетами и фильтрами. Если в нем находится единственный тепловой обменник, приточный и вытяжной воздух внутри будет обмениваться теплом сквозь тонкие стенки. При наличии двойного теплового обменника в первом вытяжной поток отдает энергию промежуточному носителю, во втором – промежуточный передает его приточному. Чтобы выбрать подходящий вариант, нужно знать, по какому принципу работает каждый из четырех видов приборов.

Пластинчатый

Пластинчатые приборы используют в приточно-вытяжных системах моноблочного типа. Это устройства, в основе которых лежит пластинчатый тепловой обменник без движущихся частей, воздух перемещается по его каналам во время работы, потоки чередуются между собой. Выходной и входной потоки ограждены пластинами их алюминия, через которые осуществляется нагрев. Такие приборы сконструированы с целью максимизировать площадь контакта с потоками. Именно за счет этого эффективность теплообмена и рекуперации тепла в них находится на высоком уровне.

Роторный

Роторный рекуператор

Роторные приборы считаются наиболее эффективными по сравнению с аналогами. Их конструкция представляет собой колесо либо ротор, вращательная ось которого соответствует движениям воздуха по линиям. Половина такого колеса расположена на участке вытяжного потока, а вторая половина находится в области приточного потока. Сам ротор состоит из пластинок, скрепленных друг с другом, через них воздух свободно проходит во время работы. Воздушный роторный рекуператор вначале вступает в контакт с вытяжным потоком, нагревающим колесо. После его часть поступает в область приточного потока, там она нагревается и передает полученное тепло. Затем часть колеса снова оказывается в зоне вытяжного воздуха, цикл закрывается.

В процессе перехода колеса из области вытяжного потока в часть приточного внутрь ротора попадает небольшое количество воздуха. Это становится причиной смешивания потоков, но такая проблема практически отсутствует в более дорогих и современных приборах.

Водяной

Обычный водяной рекуператор воздуха подходящий для частного дома, работает на воде, используемой с целью передачи тепла. Принцип его функционирования можно сравнить с работой котла, замененного на тепловой обменник и встроенного в вытяжку. В роли радиатора в этом приборе выступает специальный элемент, предназначенный для входящего потока снаружи. Вода нагревается в тепловом обменнике и отдает тепло в дополнительном элементе. Такие рекуператоры считаются недостаточно энергоэффективными, но при этом стоят дешевле мощных аналогов и работают по простой схеме.

Для крыши

Рекуператор для крыши в схеме общей вентиляции дома

Приборы вентиляции для крыш используют с целью фильтрации, прогрева и подачи воздуха внутрь объекта. Температура воздушных потоков в них регулируется за счет охладительного элемента либо канального нагревателя. Поток воздуха проходит частично или полностью сквозь пластины прибора. Подобные системы ставят на перекрытиях кровли при помощи проделанных в крышах отверстий. Рекуператоры этого типа помогают забирать переработанный воздух, собранный под потолком, и выталкивают его в атмосферу, передавая тепло входящему потоку. Воздух подается под потолок или направляется в основную зону.

Прибор для крыши также может быть частью общей вентиляционной схемы, в таких ситуациях его указывают в чертежах. Это устройство отличается простотой в обслуживании и представлено в нескольких вариантах. Они различаются по мощности и измеряются объемом проходящего сквозь них воздуха. В основе прибора лежит конструкция каркасно-панельного типа, сделанная из профилей алюминия с толщиной листов до 0,2 мм. Стенки его основы дополняют минеральной ватой для изоляции, также такие рекуператоры укомплектовываются водяными, газовыми и электрическими секциями.

Преимущества и недостатки

Рекуператоры способны полностью заменить естественную систему вентиляции дома

Перед установкой системы рекуперации полезно заранее ознакомиться с плюсами и минусами таких приборов. В перечень их преимуществ входит:

  • способность полностью заменять процесс естественного проветривания;
  • очистка прибора происходит при помощи фильтров в закрытом виде, такой способ защищает рекуператор от загрязнения;
  • возможность сократить расходы на электричество, отопление и дополнительные системы на 30-50%;
  • быстрое удаление избыточной влажности, посторонних запахов и вредных веществ благодаря постоянной работающей системе вентиляции.

Из минусов устройств такого типа отмечают наличие шумов во время работы, необходимость проводит очистку каналов после длительной эксплуатации, периодические сбои в питании, после которых система не будет запускаться автоматически, а также расходы на первоначальном этапе эксплуатации.

Правила выбора рекуператора

Для дома необходимо выбирать приборы низкой мощности, но с качественными фильтрами

Чтобы выбрать хороший рекуператор, нужно учитывать несколько важных факторов. Во внимание принимают местный климат, поскольку это имеет большое значение для приборов некоторых типов, например, пластинчатых. Для дома целесообразно выбирать наименее энергозатратную модель, поэтому при выборе обращают внимание на мощность агрегата. Дополнительно учитывают площадь материала фильтрации, если она большая, срок эксплуатации заметно увеличится, затраты на электричество при этом сократятся.

Лучше приобретать приборы с качественными фильтрами, самые простые способны удалять только крупные частицы грязи, более сложные задерживают пыль, в том числе и мелкую. Нужно принимать в расчет производительность рекуператора, которая должна соответствовать размерам и потребностям помещения. На интенсивность может влиять и количество или частота замены потоков воздуха. В плане управления стоит выбирать приборы с системой автоматики, которая предоставляет более широкие возможности.

Монтаж и изготовление своими руками

Пример самодельного рекуператора

Монтаж любого рекуператора не доставляет сложностей, если выполнять его по правилам. На этапе установки и подсоединения к системе прибор нужно закреплять на прочной поверхности и пристыковывать к одному вытяжному и приточному каналу. Далее участки соединений обрабатывают герметичным составом и ставят рекуператор в теплозащитный и шумоизоляционный корпус. Если установка прибора предусмотрена в рамках проекта вентиляционной системы, эту процедуру стоит доверить специалисту.

Канальные рекуператоры требуют прокладывания двух воздуховодов в каждую комнату с целью подачи и забора воздушных потоков. Одновременно рассчитывают живое сечение решеток и подбирают раструбы должным образом, чтобы исключить лишние шумы.

При необходимости рекуператор можно сделать своими руками, лучшим выбором в таком случае станет система пластинчатого типа. Она имеет хороший реальный уровень КПД, простую и надежную конструкцию, а также не требует привязки к электричеству.

Сферы применения рекуператора

С помощью рекуператора можно организовать вентиляцию гаража с подогревом

Установка рекуператора в любом доме необходима, если его владельцы планируют создать оптимальную теплую систему с вентилятором, подогревом и кондиционером. Выбор конкретного типа прибора зависит от потребностей, наиболее часто применяют пластинчатые либо роторные агрегаты.

Пластинчатые устройства отличаются простотой в установке и обслуживании, невысокой стоимостью и мощностью, также они имеют низкий КПД. Они неэффективны в системах для теплового обмена для больших площадей и не подходят для комнат с повышенным уровнем влажности.  Их целесообразно использовать для создания систем вентиляции в загородных домах, на объектах ИЖС, в помещениях офисного или административного типа, промышленных площадях и складах.

Роторные приборы обладают хорошей мощностью, имеют высокий уровень КПД, не зависят от условий эксплуатации. При этом им необходимо качественное обслуживание и регулярный технический осмотр. Такие устройства идеально подходят для больших цехов, крупных жилых или административных сооружений и зданий, помещений с высокой влажностью и слишком сухим воздухом.

Знакомимся: рекуператор воздуха для комфортной квартиры

Жилые помещения нуждаются в циркуляции воздуха, а справиться с этой задачей естественная вентиляция уже не в состоянии. Проблема заключается в современных стройматериалах: установка дверей и окон подразумевает абсолютную герметичность, поэтому люди задыхаются в оборудованных по последнему слову техники квартирах.

На помощь приходят рекуператоры. Они обеспечат проветривание внутреннего пространства квартир и загородных домов, а также позволяет сэкономить на отоплении в осенне-зимний период. Познакомимся с такими устройствами поближе.

Что такое рекуператор?

Если обратиться к первоисточникам, слово «рекуператор», в вольном переводе с латинского языка, будет означать «возврат» или «обратное вращение». Такое оборудование может являться частью вентиляционной системы или отдельной установкой, которую можно классифицировать как вентиляцию приточно-вытяжного типа.

Основной задачей оборудования является замена отработанного воздуха в помещениях свежим. Поток, поступающий с улицы, проходит через встроенный теплообменник и подогревается до заданной температуры. Именно эта особенность позволяет снизить энергозатраты в отопительный период. Конденсат, который образуется в процессе такого воздухообмена, удаляется из системы автоматически.

Рекуператоры почти на 2/3 сокращают теплопотери, запуская тепловую энергию в повторный технологический цикл. Оборудование можно сравнить с автомобильной системой климат-контроля, которая создаёт оптимальную атмосферу в салоне.

Достоинства и недостатки

Рекуперационные системы имеют ряд плюсов и минусов, о которых мы подробно рассказали в таблице.

Достоинства

Недостатки

  • полноценное проветривание внутренних помещений без нарушения герметичности оконных конструкций;

  • защита от загрязнений;

  • высокий КПД по сравнению с обычными вентиляционными системами;

  • экономия на обогреве квартиры с наступлением отопительного сезона;

  • профилактика появления стеновой плесени и грибка.

  • внушительные габариты;

  • сложность монтажа;

  • монтаж водуховодов и системы отведения конденсата;

  • стоимость системы.

Есть и дополнительные расходы на сервисное обслуживание: замену фильтров и изношенных деталей. Это еще один существенный недостаток.

Выбор теплообменника

При покупке оборудования нужно знать, что рекуператоры классифицируются по особенностям конструкции, принципу действия и способу монтажа. На рынке вентиляционных систем встречаются три вида устройств.

Пластинчатые рекуператоры

Это наиболее распространённый вариант, привлекающий внимание покупателей доступной ценой и высокой эффективностью. Внутри конструкции расположен медный, алюминиевый или оцинкованный теплообменник, состоящий из нескольких неподвижных пластин. Воздух в камерах не смешивается, соответственно происходит одновременное охлаждение и прогревание воздушного потока.

КПД оборудования составляет около 60 % (точно замерить значение невозможно по ряду причин). Элементарное устройство и отсутствие движущихся частей способствуют долговечности и отсутствию затрат на электроэнергию.

К недостаткам устройства можно отнести некорректную работу в зимний период: конденсат замерзает на вытяжных каналах, препятствуя нормальной циркуляции воздуха. Эта проблема решается с помощью приточного вентилятора или установкой клапана «байпасного» типа.

Другой недостаток – обязательное пересечение патрубков воздуховодов в кассетном блоке, что не всегда реализуемо при монтаже.

Роторные рекуператоры

Внутри таких изделий устанавливаются один или два ротора с лепестками. Цилиндрический барабан вращается в двух направлениях, обеспечивая КПД на уровне 65-80 %.

Считается перспективным устройством для использования в сложных системах вентиляции, но имеет ряд недостатков:

  • сложность в обслуживании;

  • периодический выход из строя движущихся деталей;

  • энергозависимость.

Еще одной проблемой устройств подобного типа является незначительное смешивание приточного воздуха с исходящим. Решить неудобство можно, но при этом неизбежно снижается КПД и повышается энергопотребление.

Перечисленные недостатки делают нерентабельным использование роторных устройств в частном строительстве. Сфера их применения – промышленные системы вентиляции.

Водяные рекуператоры

Такие системы работают по принципу водяных систем отопления, которые устанавливаются в загородных домах. Теплообмен осуществляется за счёт теплоносителя: воды либо антифриза. К недостаткам оборудования относится низкая эффективность и необходимость в частом техобслуживании.

Кроме этого, существует отдельная категория рекуператоров, предназначенных для внешней установки. Такие модели размещаются на крышах зданий, позволяя экономить внутренне пространство помещений. Монтаж имеет свои ряд сложностей, поэтому устройства этого типа используются для вентиляции промышленных объектов, крупных торговых и офисных центров.

Как выбрать фильтр

Учитывая, что рекуператоры обеспечивают приток воздуха с улицы, необходимо исключить попадание в помещения мелкодисперсной пыли. Для этих целей модели оснащаются воздушными фильтрами. Элементы подбираются индивидуально, в зависимости от вентилируемой площади и времени года.

Например, если рекуператор создаёт комфортный микроклимат в отдельном помещении небольшой площади, можно использовать бюджетные фильтры категории G3. Они вполне справляются со своими функциями, поэтому не имеет смысла тратить средства на установку дорогих систем фильтрации.

В весенне-летний период рекомендуется устанавливать высокоэффективные фильтры класса F6/F7, которые не только защищают воздух внутри помещений от пыли, но и препятствуют проникновению большинства аллергенов. Кроме этого, такие элементы увеличивают общую производительность рекуператора в 1.5-2 раза.

Осенью и зимой фильтры заменяют регенераторами.

Как снизить уровень шума

Циркуляция воздуха в помещении осуществляется при помощи вентиляторов, которые находятся в корпусе рекуператора. Поэтому во время работы, создаётся определённый уровень шума. Это явление может раздражать мешать нормальной жизнедеятельности человека.

Чтобы исключить такие последствия, нужно правильно подходить к выбору изделия и процессу установки. На начальном этапе необходимо проконсультироваться со специалистами, которые составят проект вентиляции помещений и установят оборудование. Это существенно увеличит итоговую стоимость работ, однако сделают квартиру или дом более комфортными для проживания.

Существуют и другие способы снизить уровень шума рекуператора во время работы.

  1. Приобретать изделия, которые выпускаются в специальном шумоизолирующем корпусе.

  2. Выбирать продукцию с расширенным сечением воздуховода перед воздухораспределительным диффузором.

  3. Дополнительно установить шумопоглощающие устройства.

Последний пункт нужно рассмотреть более детально. Шумоглушители устанавливаются отдельно и обычно размещаются между вентилятором и магистралью.

Эти элементы разделяются на два вида:

  1. Пластинчатые – небольшая коробка, свободное пространство которой разбито на несколько ячеек, изолированных материалом с высоким уровнем шумопоглощения. Обычно используется минвата, органическое или стекловолокно, базальтовая вата.

  2. Трубчатые – две состыкованные трубы с круглым либо прямоугольным сечением. Наружная труба обычно гладкая, внутренняя – перфорированная. Свободное пространство между ними заполняется изоляционным материалом.

Кроме этого, специалисты по установке рекуператоров дают такие советы для решения проблемы с высоким уровнем шума:

  1. Выбирать модели, где установлены компьютерные вентиляторы. КПД таких изделий заметно ниже, зато уровень шума аналогичен звуку работающего ПК.

  2. Отделить рекуператор от основного пространства помещения. Например, установить оборудование в специальной изолированной нише или спрятать за подвесным потолком.

  3. Перевести изделие на частичный режим работы.

Попытка установить модель меньшей производительности приведет к ухудшению воздухообмена. От такого способа лучше отказаться.

ТОП-5 проверенных производителей

При выборе рекуператора, важно тщательно подходить к выбору производителя. Такие вентиляционные системы пользуются повышенным спросом, поэтому на рынке присутствует большое количество контрафактной продукции.

Чтобы рекуператор полностью соответствовал заявленным требованиям и корректно отработал положенный срок, рекомендуем обратить внимание на продукцию таких брендов:

  1. SYSTEMAIR. Это шведская компания, занимающаяся производством вентиляционных систем с 1974 года. Любопытно, но уже в первый год коммерческой деятельности, экспортные поставки оборудования этого производителя превысили 50 % от общего объёма продаж по стране.

    Компания строго следит за тремя параметрами выпускаемых моделей: функциональностью, эффективностью и ценой. Благодаря такому подходу, SYSTEMAIR долгое время считается ведущим европейским производителем.

  2. OSTBERG. Ещё один производитель из Швеции, известный на рынке вентиляционных систем с 1981 года. Основатель компании Ханс Остберг изобрел и запатентовал первый в мире вентилятор прямоточного типа. В настоящее время, компания занимается разработкой и производством вентиляционных систем и рекуператоров в шумоизолируемом корпусе класса IFK и IRE.

  3. REMAK. Чешский производитель вентиляционных систем и рекуператоров, работающий с 1990 года. Компания постоянно расширяет модельный ряд, внося в конструкцию технологические улучшения. Рекуператоры производителя отличаются высоким качеством сборки, производительностью и привлекательной ценой.

    Кстати, это один из ведущих европейских поставщиков рекуператоров на российском рынке.

  4. MITSUBISHI ELECTRIC. Компания ведёт деятельность с 1921 года, занимаясь производством электрооборудования и бытовой электроники. Начиная с 60-х годов прошлого века, концерн запустил линию по разработке передовых систем кондиционирования воздуха, добившись в этом направлении мирового признания.

    Единственным недостатком японских рекуператоров является высокая стоимость, которая, впрочем, оправдана качеством и длительным сроком эксплуатации моделей.

  5. VENTMACHINE. Российская компания, специализирующаяся на производстве приточно-вытяжных вентиляционных систем. Продукция собирается из деталей европейского производства, линия сборки состоит из высокотехнологичного оборудования.

    Преимущества покупки рекуператоров этого производителя заключается в том, что компания гарантирует всесезонное сервисное обслуживание, пусконаладку сложного оборудования.

Помимо этого, положительные отзывы заслуживают рекуператоры ROYAL CLIMA – итальянской компании, которая занимается поставками вентиляционных систем на российский рынок с 2004 года.

Рекуператор для частного дома

Рекуператор для частного дома


Рекуператор – это установка приточно-вытяжной вентиляции с теплообменником. В теплообменнике тепло отводимого потока сообщается приточному потоку через разделяющую их перегородку.

Рекуператоры воздуха являются энергосберегающим видом вентиляции.

Эффективность энергосбережения может достигать 90%.

В холодную погоду рекуператоры работают на сохранение тепла в помещении. В жаркую погоду рекуператоры воздуха охлаждают горячий воздух с улицы.

Рекуператор лучшее решение для частного дома?

Во многих случаях, действительно, рекуператор лучшее решение для частного дома.

Во первых, в частном доме вам в любом случае потребуется приточно-вытяжная вентиляция. Канальная центральная вентиляция дома обычно закладывается на этапе строительства, требует значительных затрат, к тому же монтаж канальной вентиляции дело не быстрое.

Компактные индивидуальные вентиляционные установки предназначенные на вентиляцию изолированных помещений на порядок дешевле. Монтаж производится быстро, не доставляет жильцам большого беспокойства и не портит готовый ремонт.

Второе что стоит учесть.  В городских квартирах с исправной общедомовой вентиляцией уже предусмотрены вытяжки, и можно ограничиться установкой приточной установки. В частном доме вам придется позаботится и о притоке и о вытяжках самому.

Установка приточно-вытяжной вентиляции работает и на приток и на вытяжку, поэтому монтаж вытяжек в помещении с рекуператором вам уже не потребуется.

Третье неоспоримое преимущество рекуператоров воздуха они относятся к энергосберегающей вентиляции. Рекуператоры не только сохраняют тепло в доме и сокращают ваши затраты на отопление дома, но и сами расходуют на порядок меньше электроэнергии, чем приточные установки с обогревом.

Если в доме появилась

Рекуператор решит все эти проблемы без заметного увеличения энергозатрат.

Вы можете оставить загородный дом закрытым до весны, при работающем рекуператоре. В ваше отсутствие дом будет проветриваться, что предотвратит появление плесени. В помещении будет поддерживаться плюсовая температура, что сохранит дом от промерзания.

Производительность рекуператора по объему притока еще один немаловажный фактор который следует учесть. По нормам СНИП объем притока свежего воздуха в жилом помещении для площади 20 м2 в расчете на одного человека должен быть не меньше 30 м3 в час. Для помещений с герметичными окнами, где нет других источников притока воздуха и возможности открыть окно, рекомендуется объем притока 60 м3 в час на человека.

Рекуператор для квартиры

Установка рекуператора в квартиру возможна в том случае, если общедомовая вентиляция по тем или иным причинам не работает.

Можно рассмотреть вариант установки рекуператоров Вакио. Рекуператоры Вакио могут работать в режиме рекуперации, в режиме притока, вытяжки и пассивного клапана.

Когда установка рекуператора воздуха не рекомендуется? В том случае, если в помещении уже есть вытяжка с сильной тягой и если вам важен класс фильтрации приточного воздуха.

Стоит учесть, что при установке рекуператоров в квартиру возможно возникновение обратной тяги из вытяжек.

Поэтому для городских квартир, особенно в промышленно загрязненных районах, где исправно работают общедомовые вытяжки, мы рекомендуем установку приточных установок с фильтрацией воздуха и бризеров.

Перед покупкой рекуператора, важно учесть площадь помещения, конструктивные особенности здания, исправность и расположение общедомовых вытяжек.

Консультация инженера по вентиляции в компании Хорос всегда бесплатна.

Мы поможем вам подобрать оптимальный вариант вентиляции.

Рекуператор для частного дома: выбор и правильное применение

Специальные системы вентиляции для оснащения жилых помещений стали применять в массовых масштабах после улучшения изоляционных параметров строений. Рекуператор для частного дома помогает обеспечить достаточный доступ свежего воздуха с оптимизацией расходов на поддержание комфортной температуры. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

Современные дома оснащают системами принудительной вентиляции

Читайте в статье

Современный рекуператор: что это такое и как определить требования к параметрам оборудования

Многослойные стеклопакеты и качественные уплотнители дверных блоков делают помещения герметичными. Для доступа свежего воздуха устанавливают специальные системы (устройства).

Канал приточной вентиляции, встроенный в оконную раму

В таком варианте проблема будет решена. Пользователь установит нужные ему размеры отверстия. Ему не придется открывать окно для проветривания. Но зимой морозный воздух с улицы будет охлаждать комнату, увеличивая расходы на отопление. Летом аналогичный процесс заставит чаще включать кондиционер.

Чтобы уменьшить соответствующие затраты, применяют рекуперацию тепла в системах вентиляции

Принцип действия оборудования не сложно понять с помощью этого рисунка. Два потока воздуха (входной и выходной) пропускают через теплообменник. В этом блоке они не смешиваются. Но при правильной регулировке скорости потоков будет выполняться нагрев/охлаждение приточного воздуха без дополнительных затрат энергии.

Схема стандартного оборудования

Этот рисунок поясняет работу типовой установки:

  • Температура наружного воздуха с -10°C повышается до комфортного уровня +20°C.
  • На входе установлен фильтр, поэтому механические загрязнения не будут поступать в помещения.
  • Скорость потока и частоту рабочих циклов можно регулировать с помощью вентиляторов.
  • При необходимости дополнительный нагрев обеспечит калорифер.
  • Выходной фильтр препятствует попаданию пыли в теплообменник и засорению проходов.

Важно! Дополнительным преимуществом применения рекуператора для частного дома является отсутствие холодных сквозняков. Это упростит решение задачи по созданию здоровых условий.

Для расчетов технических параметров необходимо учитывать требования действующих санитарных норм. В соответствии с правилами, если в комнате постоянно находятся люди, то на каждого человека надо не менее 60 м. куб. свежего воздуха в час. Если помещение выполняет подсобные функции, норму разрешено уменьшить в три раза. Эта формула поможет узнать необходимые значения.

ПР = КПВ × 0,355 × (Тк-Тн), где

  • ПР – производительность установки, которая измеряется в м. куб. за одну секунду.
  • КПВ – санитарная норма, рассмотренная выше. Ее умножают на количество человек.
  • 0,355 – стандартный поправочный коэффициент.
  • Тк – температура, которую надо получить в комнате.
  • Тн – температура наружного воздуха.
Для расчета коэффициента полезного действия конкретной техники надо сделать замеры температуры воздуха в точках 1 (Ту), 2 (Твп) и 3 (Тнв)

Расчет выполняют по формуле: КПД = (Тнв — Ту)/(Твп — Ту).

Рекуператор для частного дома: выбор техники и правильное применение

Не сложно догадаться, что производительность и КПД зависят от актуального состояния температурных условий. Это значит, что при выборе подходящего оборудования надо учитывать предельные значения для определенных климатических условий.

Также следует отметить, что при охлаждении из воздуха выделяется влага. Ее удаление с минимальными хлопотами – одна из важных практических задач. Принудительное перемещение воздуха осуществляется с помощью вентиляторов, поэтому надо рассчитывать на дополнительное потребление энергии. При высокой мощности понадобится внести изменения в стандартную электропроводку. В некоторых ситуациях имеют значение размеры, особенности монтажа. Более точно определенные критерии получится сформулировать после подробного изучения различных систем рекуперации воздуха.

Конструктивные и технические отличия разных моделей оборудования

Пластинчатый теплообменник

Статья по теме:

Вытяжки для кухни с отводом в вентиляцию. Для хорошего самочувствия из помещения должны удаляться вредные запахи Существует огромный выбор подобной техники и, чтобы подобрать достойный вариант, нужно изучить характеристики отдельных моделей и их особенности установки, которые рассмотрим в статье.

В такой конструкции потоки воздуха пропускают по разным путям. Они разделены тонкими металлическими пластинами, что предотвращает смешивание, повышает эффективность теплового обмена. К явным достоинствам следует отнести простоту инженерного решения. Такие изделия можно создать без больших затрат. В них нет движущихся частей, поэтому обеспечены хорошие условия для длительного срока службы. КПД современных моделей достигает 60-65%.

Для сборки узла можно использовать такие элементы

Чтобы предотвратить коррозийные процессы и повысить коэффициент теплопередачи применяют изделия из алюминиевых сплавов.

Роторная система

В этом варианте происходит частичное смешивание потоков, но обеспечивается высокий КПД (лучшие образцы – до 86%). Следует отметить, что такое оборудование больше по размерам, чем пластинчатое. Вращающийся ротор – это дополнительные затраты энергии и снижение надежности.

Схема жидкостной рекуперации в офисном помещении

Такие наборы оборудования редко применяют для оснащения жилья. Они стоят дорого, а обеспечивают КПД не выше, чем дешевые аналоги. Единственным преимуществом является возможность разнесения отдельных блоков на большие расстояния. Но эта особенность пригодится только в крупных коммерческих зданиях. Для частного дома рекуператор подойдет с пластинчатым, или роторным теплообменником. Именно такие модели будут рассмотрены ниже.

Бризер

Не надо путать рекуператоры с подобными устройствами. Бризеры предназначены для нагрева воздуха. В них не используют теплообмен, поэтому эксплуатация сопряжена с большими затратами электроэнергии.

Компактная модель

При выборе рекуператора для квартиры надо обратить внимание на такие изделия. Они вполне пригодны для оснащения частных домов. Их устанавливают локально, в стенах определенных комнат. Они выполняют свои функции автономно без подключения к централизованной системе контроля и настройки.

Здесь вентиляторы работают по программе, которая обеспечивает одновременное перемещение двух потоков воздуха. С помощью пульта дистанционного управления изменяют производительность, устанавливают алгоритм для тихой работы оборудования в ночные часы.

Чтобы не происходило обмерзание, часть теплого воздуха направляется вдоль специальных каналов. Но такая защита эффективна только до уровня не менее -15°C. Для быстрого удаления инея и льда с поверхности теплообменника активируют режим вытяжки. Его можно применять также для активного устранения чада и других загрязнений из воздуха в комнате.

Размер ячеек встроенных фильтров не создает чрезмерных препятствий потокам, но его достаточно для задержания комаров и мух, пуха растений. Для регламентного обслуживания тут установлена съемная крышка с внутренней стороны.

Обзор предложений рынка

Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

MMotors JSC/ Эко-Свежесть 01

  • мощность электропривода 18 Вт;
  • максимальная производительность 100 м. куб./ час;
  • диаметр отверстия 105 мм.
  • в комплектацию можно добавить ИК пульт дистанционного управления,
  • датчик для измерения уровня влажности.



Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

SHUFT/ RHPr

  • предназначен для вставки в каналы с размерами 200×400 мм (высота×ширина).
  • пластинчатый рекуператор для прямоугольных каналов.



Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

Korf/ PR 40-20

  • размеры прямоугольного канала 200×400 мм.
  • в конструкции установлен специальный штуцер для отвода конденсата.
  • высокую эффективность обеспечивает применение алюминиевых профилированных пластин с толщиной не более 0,2 мм.



Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

Dantex/ DV-200HRE

  • производительность до 200 м куб. /час;
  • максимальный уровень шума 39 дБ;
  • диаметры отверстий 146 мм.
  • в этой установке пластинчатый рекуператор дополнен вентиляторами, датчиками температуры, встроенным блоком контроля и управления. При необходимости ее дополняют приводом заслонок, нагревательным элементом.



Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

ВЕНТС/ ПР 150 G4

  • диаметр каналов (посадочный размер) 149 мм.
  • для перемещения воздуха требуется дополнительная комплектация вентиляторами. Здесь установлен специальный корпус, который снижает уровень шумов.
  • встроенные фильтры обеспечивают очистку воздуха во входном и выходном каналах.



Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

Прана/ 150

  • производительность до 105 м. куб/час;
  • сохраняет функциональность при температуре наружного воздуха до -30°C.
  • способность работать при экстремально низких температурах получена с помощью встроенного нагревательного элемента.
  • при соблюдении требований производителя срок службы составит более 10 лет.



Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

MARLEY/ MENV-180

  • потребление электроэнергии не более 7 Вт;
  • допустим монтаж в стенах толщиной от 170 мм.
  • керамический аккумулятор тепла сохраняет свои функциональные способности в течение длительного срока службы.
  • с помощью пульта ДУ можно оперативно регулировать производительность.



Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

ROYAL CLIMA/ RCS 350

  • обмен воздуха с производительностью до 330 м. куб./ час;
  • мощность электропривода 115 Вт;
  • диаметр воздуховода 144 мм.
  • современный микропроцессорный блок управления, сохранение работоспособности при понижении температуры до -28°C.



Торговая марка/ Модель/ФотоТехнические характеристикиПримечание

Vents/ ВУТ 300 В

  • общая потребляемая мощность не более 116 Вт;
  • производительность до 300 м куб./час.
  • корпус изолирован минеральной ватой для улучшения изоляционных свойств.
  • встроенные фильтры обеспечивают очистку по уровню стандарта G4.

Статья по теме:

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Изготовление рекуператора воздуха для дома своими руками

Для правильного воспроизведения производственных процессов лучше начать со сравнительно простых технологий.

Поперечное размещение пластин 1 и 2

Такую конструкцию можно собрать из стандартных гофрированных листов оцинкованной стали. Защитное покрытие необходимо, чтобы предотвратить образование коррозийных процессов. Корпус устройства можно сделать из фанеры, пропитанной водостойким составом. Если сделать его из жести, надо установить слой утеплителя. Если использовать плиты из пенополистирола, не потребуется дополнительная гидроизоляция. Такие изделия не впитывают и не пропускают воду. При создании рекуператора своими руками используют посадочные размеры, соответствующие параметрам вентиляционных каналов. В нижней части корпуса делают отверстие с краном для слива накопившегося конденсата.

Как усовершенствовать рекуператор воздуха для дома

Для повышения КПД можно установить последовательно несколько теплообменниковЕсли в одной комнате установить два рекуператора с вентиляторами, можно разделить каналы и улучшить производительностьТочный подбор фильтра обеспечит хорошую очистку при разумной нагрузке вентилятора

Общие выводы

Чтобы снизить влияние наружной температуры, повысить КПД и обеспечить стабильность работы оборудования применяют специальный входной канал. Его устанавливают в грунте на глубине ниже точки промерзания. К сожалению, такое устройство доступно только владельцам собственных коттеджей и земельных участков. Для городских квартир подойдут компактные модели. При расчетах надо учитывать не только действующие нормы, но и режим эксплуатации отдельных помещений.

Централизованные системы вентиляции с  рекуперацией тепла удобнее устанавливать на стадии строительства здания, или в процессе капитального ремонта

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Рекуператор для частного дома: преимущества, виды, изготовление

В вентиляционных системах(приточных и вытяжных) для жилых помещений принято использовать специализированное устройство – рекуператор для частного дома. Это оборудование позволяет сохранить тепловой обмен в помещении за счет обогрева приточного воздуха. В рамках данного обзора мы проанализируем принцип действия этого устройства, его разновидности и рассмотрим как сделать рекуператор своими руками.

Необходимость устройства растет с новейшими технологиями

Читайте в статье:

Для чего нужен рекуператор воздуха для дома

Разные виды конструкций (например, системы роторного или пластинчатого типа), по праву заняли первые места по всему миру. Среди огромного ассортимента нагревательного оборудования для вентиляционных систем, именно рекуператоры пользуется наибольшей популярностью.

Так работает система очистки воздуха

Как правило, прибор должен устанавливаться в каждом жилом помещении и является незаменимой составляющей системы очистки воздуха.Считается, что при помощи использования встроенных вентиляционных каналов, которые чаще всего устанавливаются в ванной комнате и на кухне, очень сложно создать здоровый микроклимат внутри жилого помещения.

В каких случаях нужен прибор

Установка производится для обеспечения постоянного притока свежего воздуха при сохранении оптимального уровня влажности, то нужно в обязательном порядке устанавливать приточные или вытяжные вентиляции с рекуперацией тепла.

Обратите внимание! Использование разнообразных отделочных и утеплительных материалов существенно ухудшает воздухообмен с окружающей средой.

В каких случаях используется прибор

Например, установка пластиковых окон в использование утеплительных панелей делает помещение практически полностью герметичным. В подобных ситуациях решить проблему позволяет установка прибора, который сможет обеспечить оптимальный воздухообмен и нагрев поступающего в помещение воздуха.

Рекуператор что это такое: основные сферы

В зависимости от модели прибора, места установки и размеров помещения, такие пластины могут использоваться во всех видах вентиляционных систем.

Прибор выполняет сразу несколько функций

Устройство применяется в классических блоках вентиляции и усиливает направления потока.

Наше устройство выступает сразу в нескольких ролях:

  1. В качестве теплообменника.
  2. Механической.
  3. Автоматической системы управления.
В системе вентиляции также устанавливаются фильтры для очистки воздуха

Во внутренней вентиляционной системе дома подводится два воздуховода, которые обеспечивают скопление загрязненных воздушных масс под крышей дома и их дальнейшее удаление в атмосферу.

Прибор работает при помощи теплообменника

В подобных системах нагрев «зима-лето» осуществляется при помощи грунтового теплообменника.

Рекуператор для частного дома и квартир: преимущества

Установка системы в вентиляции радикально снижает затраты на отопление помещения.

Система рекуперации воздухообменадля загородного строения

Обратите внимание! Покупка вентиляции со встроенным рекуператором обойдется существенно дороже, чем монтаж вентиляционной системы с естественным воздухообменом.

Итак:

  1. Использование устройства существенно повысят эффективность системы отопления помещения и сократит затраты на обогрев.
  2. Рекуператоры для квартир позволяет добиться оптимального уровня влажности воздуха, что благоприятно отразится на здоровье жильцов.
  3. В современных многоквартирных жилых комплексах часто можно встретить моноблочные приточно-вытяжные установки, которые используются для создания вентиляционной системы дома.
В такой системе могут использоваться, как пластинчатые роторные теплообменники

Позволяет сократить утечку тепла через вентиляцию на 85 %.

Виды системы

Конструкция рекуператоров разных видов имеет существенные отличия, но все подобные устройства обеспечивают нагрев поступающего в помещение воздуха за счет тепла выдуваемых загрязненных воздушных масс. При этом, рекуператор должен предотвращать смешивание воздушных потоков.

Пластинчатый рекуператор

Конструкция такого устройства является максимально простой. Две камеры теплообменника отделяются одна от другой небольшой пластиной, которая обеспечивает эффективный теплообмен между воздушными потоками.

Пластинчатая модель

Одним из основных параметров такого прибора является КПД, который зависит от таких факторов, как:

  • время и площадь теплообмена между воздушными потоками;
  • теплопроводности материала.

Увеличить эффективность теплообмена можно при помощи установки дополнительных нагревательных элементов:

  1. КПД современного рекуператора должен составлять приблизительно 70-80 %.
  2. Однако добиться таких показателей в частном доме совсем несложно.
  3. Очень эффективным будет дополнительное использование грунтового теплообменника.
Роль грунтового теплообменника

Грунтовой теплообменник представляет собой пластиковую трубу, которая прокладывается на 50 метров от дома на глубине приблизительно 2 метра, и имеет некоторые нюансы:

  • забор воздуха с использованием системы грунтового теплообменника позволяет существенно увеличить эффективность вентиляции с рекуперацией тепла;
  • такая конструкция помогает избежать образования льда и конденсата на теплообменнике вентиляционной системы;

Обратите внимание! Грунтовой теплообменник позволяет снизить перепад температур между приточным и выходящим потоком воздуха.

  • если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;

Совет! Если в вентиляционной системе такой конструкции нет, то можно использовать калориферы для нагрева воздуха, а также датчики температуры и систему автоматики.

Статья по теме:

Обратный клапан на вентиляцию служит для предотвращения попадания различных запахов в дом. В статье мы попробуем понять, что он собой представляет, как устроен, виды устройств, и насколько сложно его установить у себя в жилище.

Децентрализованные рекуператоры

В многоквартирных домах для воздухообмена в помещениях рационально использовать более компактные устройства. В таких ситуациях отлично подходят децентрализованные рекуператоры.

Конструкции очень компактные, а установить их можно совершенно незаметно под подоконником, на боковой части окна или на откосе оконного проема. Рекомендуется обязательно использовать при установке в помещении пластиковых окон. Рекуператор совершенно не влияет на температуру воздуха в помещении.

«Воздушная форточка»

Роторные рекуператоры

Рекуператоры роторного типа являются самыми эффективными. Их конструкция проектируются таким образом, что входящий и исходящий потоки воздуха, не смешиваясь между собой, обеспечивает вращение специализированного механизма.

Роторный рекуператор тепла в системах вентиляцииСтатья по теме:

Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.

Из-за силы вращение происходит нагревание теплообменника со стороны входящего воздушного потока, что обеспечивает дополнительный нагрев. КПД таких устройств составляет 80-90 %.

Производство пластинчатого рекуператора воздуха для дома своими руками

Пластинчатый рекуператор достаточно просто можно изготовить дома. Рассмотрим процесс подробно, но сначала нужно определиться с материалом для пластин. Считается, что теплопроводность материала, хоть и влияет на процесс теплообмена, но это влияние является минимальным.

Делаем прибор самостоятельно

Сколько нужно материала

В зависимости от количества используемых в конструкции рекуператора кассет определяется количество необходимого для создания пластин материала.

Все необходимые материалы

Примечание! На одну кассету нужно минимум 4 квадратных метра материала, а для повышения КПД конструкции придется использоваться в два раза больше материала для пластины.

Как правило, рекуператоры состоят из нескольких отдельных кассет, но, в зависимости от габаритов и расположения вентиляционной системы, можно использоваться также одну большую кассету.

Для изготовления корпуса теплообменного устройства понадобятся:

Лист металла или фанерыКрепежные метизыБруски для изготовления каркаса конструкцииМинеральная вата

Процесс изготовления

Небольшая инструкция, как сделать рекуператоры для частного дома своими руками:

Проведение работОписание
Заготовка пластинДомашнее производство рекуператора начинается с заготовки тонких квадратных пластин, максимальная длина стороны которых не должна превышать трех сантиметров.
Корректируем краяОчень важно, чтобы все заготовки имели ровные неповрежденные края, а также были одинакового размера. Всего нужно около 70 подобных заготовок на одну кассету рекуператора.
Клеим рейкуНа одну боковою сторону каждой из квадратных заготовок клеится пробка или рейка, длина которой должна строго совпадать с длиной пластины.
Соединяем в одну кассетуПосле того, как клей на заготовках засыхает, все они склеиваются в одну кассету по строгому алгоритму.
Соединяем под прямым угломВерхняя сторона каждой пробки или рейки на квадратной заготовке намазывается клеем и приклеивается к предыдущей под прямым углом.
Клеим пластину без подкладкиНа последнем этапе клеится пластина, не имеющая подкладки. В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.
Получаем основу кассетыНа последнем этапе клеится пластина, не имеющая подкладки. В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.

Посмотрите видео, как сделать рекуператор для частного дома своими руками ниже.

Видео-обзор: как сделать рекуператор своими руками

Несколько советов

Рекуператоры рекомендуется применять не только в жилых помещениях, а также в любых закрытых конструкциях, где нужно обеспечить оптимальный воздухообмен.

Установка прибора на чердаке

Очень важно установить такое устройство в гараже, где часто в процессе ремонтных работ может скапливаться множество выхлопных газов и токсических испарений от материалов:

  1. Организация надежной системы воздухообмена поможет сохранить, как здоровье владельца автомобиля, так и состояние транспортного средства.
  2. В основе конструкции рекуператора лежит теплообменник, которых состоит из двух отдельных камер. Одна из них предназначена для пропускания входных воздушных потоков, другая – выходных.
  3. Камеры в теплообменнике отделены одна от другой, что предотвращает процесс смешивания воздушных потоков.
  4. Между камерами устанавливается тонкая перегородка из материалов с высокими свойствами тепловодности, что обеспечивает нагрев холодного приточного воздуха от теплого выходящего потока.

Из-за нагрева входящего воздуха происходит его очистка от конденсата, что позволяет предотвратить образование повышенной влажности внутри помещения.

Выводы

  1. Использование рекуператора для частного дома является достаточно эффективным средством борьбы с потерей тепла. Такие устройства позволяют избежать образования конденсата и потери тепла.
  2. Рекуператоры позволяют компенсировать две третье части уходящего через вентиляцию тепла из помещения, обеспечив его повторное использование.
  3. Простая конструкция обеспечивает эффективный воздухообмен, сохраняя тепло внутри помещения, что позволяет существенно снизить затраты на отопление.
  4. Рекуператор является эффективным устройством для предотвращения утечки тепла из помещения, который позволяет сохранить 70 – 90 % тепловой энергии.
  5. Всего существует несколько основных видов рекуператоров, каждый из которых предназначен для использования в разных помещениях.
  6. В частном доме лучше всего использовать пластинный или роторный рекуператор, а в квартире больше подойдет конструкция децентрализованного типа.

    Модель для квартиры и дома

Конструкция пластинчатого рекуператора является очень простой, что позволяет изготовить такое устройство в домашних условиях. В завершении предлагаем вам посмотреть видео, как выполнить установку вентиляции с рекуператором:

Рекуператор для частного дома.

Рекуператор для частного дома: Эффективная вентиляция и воздушное отопление.
Современные технологии, пришедшие в нашу страну, подталкивают и население к использованию новейших разработок. Солнечные батареи, контроллеры температуры в помещении и другие интеллектуальные устройства позволяют не только снизить счета за коммунальные услуги, но и поддерживать комфортную температуру в помещении. Конечно, рекуператор для частного дома новинкой не назовешь, однако экономия денег и тепла очевидна.
Рекуператор: что это такое
Это устройство по конструкции аналогично домашней системе вентиляции. Их отличие в том, что обычная вентиляция удаляет из помещения застоявшийся воздух и наполняет его свежим. Рекуператор выполняет аналогичные действия, только вводит в птичник нагретый теплый или охлажденный воздух. Кондиционер выполняет аналогичные функции, однако требует наличия электричества и хладагента — фреона, установка рекуперации тепла обходится без него. Нагрев или охлаждение притока происходит за счет теплообмена первичного и вторичного теплоносителя через стенку, разделяющую воздушные массы.
Основным звеном в приточно-вытяжной системе с рекуператором является теплообменник. Устройство оснащено термоэлектрическим нагревателем или вентилятором, обратными клапанами для предотвращения движения воздуха в обратном направлении и многим другим.
Использование такой системы позволяет вернуть часть тепловой энергии, которая обычно теряется при прохождении через вентиляционные каналы. Теплые воздушные массы свободно циркулируют в теплообменнике, контактируют с холодным потоком через разделительную стенку и отдают последнему свою тепловую энергию.
Рекуператор поверхностного типа представляет собой теплообменник с двойными стенками. Один канал занимает отходящий теплоноситель первого контура, другой — вторичный, более холодный. Стены обладают большой теплопроводностью и установлены таким образом, чтобы не допускать смешения воздушных потоков разной температуры. Выходящий воздушный элемент проходит по воздуховоду, входящий — поперек. В результате передачи тепла холодному воздуху в дом попадают нагретые воздушные массы.
Температура входящего воздуха зависит от температуры выходящего потока.Чем теплее выходящий поток, тем выше температура приточного воздуха.
Принцип действия.
Принцип работы рекуператора заключается в том, что он аккумулирует тепло от удаляемого потока и с высокой эффективностью передает его воздухозаборным массам. Это позволяет не тратиться на отопление и подавать в дом элемент свежего нагретого воздуха.
Принцип работы системы определяется двумя принципами:
— Отработанные или несвежие воздушные массы удаляются из помещения, проходят через керамическую камеру рекуперации и нагревают ее.В этом случае отдаётся почти 97% тепловой энергии. При нагреве редукционной камеры теплообменник автоматически переключается в режим притока свежего потока.
— Воздух проходит через керамическую камеру рекуперации, нагревается за счет накопленного в ней тепла и подается в дом. Охлаждение регенератора служит сигналом для включения вентилятора на вытяжной режим.
Такая система вентиляции с рекуператором позволяет снизить расход газообразного, твердого или жидкого топлива, которое может быть необходимо для работы других устройств, и создать комфортные условия проживания.

Примечание! Установка рекуператора приточно-вытяжного воздуха для дома позволит сэкономить до 80% тепла в помещении.

Рекуператор воздуха для частного дома

Энергосберегающие технологии интересны не только тем, кого озадачивает состояние экосистемы, но и тем, кто просто хочет спасти людей. Мы расскажем, какие преимущества обещают блоки рекуперации, как они работают и в чем особенность установки такой системы в собственном доме.

О принципе рекуперации

Термин «восстановление» происходит от латинского слова, означающего обмен, передачу чего-либо. В контексте вентиляции эта концепция означает передачу тепла от вытяжного воздуха к приточному без смешивания двух потоков. Изначально интерес к рекуперативным устройствам был продиктован в основном инновационными тенденциями и перспективами экологической безопасности. Позже выяснилось, что это действительно эффективный способ оптимизировать энергоэффективность здания..

Принцип работы рекуператора воздуха

Принцип обратной теплопередачи имеет количественное выражение. Эффективность теплопередачи увеличивается с увеличением разницы температур. Также из-за отсутствия смешения потоков очевидно, что полноценная работа устройства возможна только при достаточно большом соотношении площади теплового контакта к массе воздуха, проходящего через рекуператор.

По существу а по принципу действия каждый рекуператор представляет собой экономайзер, который собирает отходы низкопотенциальной энергии и направляет их на полезную работу.Рекуперация тепла не отличается высокой эффективностью, но в хорошо утепленных зданиях утечки тепла через вентиляцию относятся к числу основных потерь, поэтому их уменьшение является важнейшей задачей для обеспечения минимально возможного теплового баланса.

Технологические решения

Тепло Рекуператоры имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для установки в централизованные системы. В любой конкретной модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств увеличение одного из показателей неизбежно вызывает ухудшение других параметров..

Например, чтобы успеть отдать максимальное количество тепла, отработанный воздух должен проходить как можно более длинный путь, что неизбежно увеличивает общее аэродинамическое сопротивление вентиляционной системы. Оказывается, для правильной работы высокоэффективного рекуператора требуется либо очень большая разгонная секция, либо принудительное движение воздуха, что влечет за собой зависимость от источника питания.

По устройству и принципу действия различают пластинчатые, трубчатые и роторные рекуператоры — это три наиболее популярных типа, которые подходят для использования в гражданской сфере благодаря своей простой конструкции.

Пластинчатые рекуператоры представляют собой емкости со сложным лабиринтом перегородок, по которым два воздушных потока движутся в противоположных направлениях. Это самый простой вид конструкции, который наиболее широко применяется в бытовых рекуператорах. Главный недостаток — увеличение аэродинамического сопротивления в месте установки.

Трубчатые рекуператоры более сложны, по сути представляют собой один большой канал, в который уложено несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой ​​конструкцией, требуется увеличение длины каналов, что приводит к увеличению расхода материала и отрицательно сказывается на габаритах и ​​стоимости устройства.Но есть и положительный момент: турбулентность воздуха, движущегося по системе трубок, способствует более эффективной передаче тепла без замедления потока выхлопных газов.

Роторные рекуператоры используют для теплообмена рабочую жидкость — набор тонких вращающихся диски, которые нагреваются при прохождении через теплый канал и охлаждаются в холодном. Недостатком таких рекуператоров являются технологические зазоры между дисками, которые хоть и незначительны, но все же приводят к частичному перемешиванию потоков.

В целом все конструкции имеют примитивное устройство, что сказывается на КПД, поэтому многие производители дополняют классическую схему устройства некоторыми интересными решениями. Ведется большая работа по поиску материалов, которые можно хорошо обрабатывать и как можно лучше передавать тепло. В пластинчатых рекуператорах стенки делают гофрированными или на них устанавливают оребрение, трубчатые теплообменники — из тонкостенных цветных металлов.

Одно из самых интересных решений — установка элементов Пельтье, а из-за положительного КПД их количество буквально неограниченно.Тот же принцип используется в рекуператорах, совмещенных с системой воздушного отопления: тепловые насосы в таких установках имеют гораздо более широкий диапазон рабочих температур и повышенный прирост мощности.

Самые современные рекуператоры имеют двойную систему реверсирования потока. Теплый отработанный воздух сначала подается в более холодную часть теплообменника, где из-за большой разницы температур наблюдается значительное повышение эффективности теплопередачи. При этом также образуется конденсат, который нагревается и передается в испаритель внутри камеры подачи.Это помогает нивелировать осушение воздуха при нагреве, кроме того, вода как носитель скрытого тепла способствует еще более интенсивной передаче энергии. Некоторые моменты продуманы до мелочей: например, моторы специально ставят в начале выхлопа и в конце приточного канала, а также снабжены качественными ребрами для полной отдачи паразитного тепла.

Определение производительности

Для рекуператора, входящего в систему вентиляции, наиболее важными являются три параметра: пониженное аэродинамическое сопротивление, допустимый расход и эффективность, выраженная в единицах тепла, рекуперированного до общего количества энергии, содержащейся в воздухе в эффективная дельта температуры. Это соотношение непостоянно: чем холоднее приточный воздух, тем эффективнее в целом работает рекуператор, и зависимость этих изменений не является линейной. Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от других условий.

Q = S v 3600

Где:

  • Q — пропускная способность вентиляционного канала, м 3 / ч;
  • S — площадь поперечного сечения канала, м 2 ;
  • v — скорость потока, м / с.

K t = (T 3 — T 1 ) / (T 2 — T 1 )

Где:

  • K t — коэффициент полезного действия рекуператор по температуре;
  • T 1 — температура наружного воздуха, ° С;
  • T 2 — температура воздуха в помещении, ° С;
  • T 3 — температура приточного воздуха, ° С.

Исходный критерий — допустимый расход — определяется параметрами вентиляционной системы. Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м 3 / ч 2 или 30 м 3 / ч на каждого человека при норме обеспеченности помещения менее 20 м 3 / чел. При этом общая частота воздухообмена в час должна быть не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор выбирается согласно нормативным требованиям, а система вентиляции в последствии дорабатывается..

Если мощность рекуператора при принудительном движении воздуха превышает мощность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также следует помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном; разницу нужно подбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

Нет особых требований к энергоэффективности установки; в целом этот параметр важен для определения прибыльности покупки.Оценить условный КПД устройства можно с помощью онлайн-калькуляторов и данных производителя, за точку отсчета принимается разница температур приточного воздуха. Дополнительно нужно обратить внимание на ограничения по влажности воздуха и перепадам температур, из-за несоответствия этих показателей рекуператор может замерзнуть зимой.

Регулятор рекуператора

Рекуператоры, как правило, служат активным элементом системы принудительной вентиляции или, по крайней мере, подразумевают возможность регулирования интенсивности воздухообмена.Существует несколько способов наладить взаимодействие рекуператора с остальными компонентами.

В простейшем случае рекуператор не имеет устройств нагнетания потока, но оснащен регулируемой заслонкой. Необходимо обеспечить правильное соотношение мощности теплообменника и текущей мощности вентилятора в зависимости от расположения последнего. В одном случае встроенный в рекуператор блок управления регулирует скорость вращения вентилятора, но также возможно использование ПЛК со встроенным пропорциональным контроллером, настройка которого осуществляется опытным путем.

В другом случае рекуператор служит единственным устройством для нагнетания потока и, соответственно, только скорость его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущего перепада температур. Самые современные с точки зрения эргономики агрегаты подключаются к общей системе автоматизации дома и самостоятельно регулируют производительность в зависимости от количества людей или на основании данных комнатных газоанализаторов.

Место и способ установки

Рекуператоры могут устанавливаться на полу или на подвесном потолке. Есть и третий вариант — точечные настенные рекуператоры, которые монтируются в каждом помещении, прилегающем к улице, и не требуют прокладки дополнительных коммуникаций.

Варианты установки потолка интересны возможностью скрыть техническое оснащение дома в полости натяжных или натяжных потолков. Такие устройства немного дороже из-за требований к компактности, при этом не требуются дополнительные обходные каналы для их подключения.Очевидным недостатком такого типа размещения является повышенный уровень шума из-за небольшого расстояния работающих двигателей от вентиляционных решеток.

Рекуператоры напольные (и настенные) предназначены для установки в технических помещениях. Их производительность не ограничивается габаритами, но требуется качественная система обвязки. Как правило, устройства этой категории используются в сочетании с системами воздушного отопления и кондиционирования.

Установка рекуператора

Установка и подключение самого рекуператора ограничивается его механическим креплением к основной поверхности и соединением с общие вытяжные и приточные каналы.После этого стыки герметизируются, а сам рекуператор помещается в специальный корпус, одновременно выполняющий функцию теплозащиты и звукопоглощения.

Гораздо сложнее обстоят дела с проектированием систем вентиляции, если они предусматривают установку рекуператора. Для канальных рекуператоров требуется проложить по два воздуховода в каждой жилой комнате для забора и подачи воздуха. При этом важно рассчитать свободное сечение вентиляционных решеток и правильно подобрать розетки, чтобы избежать дополнительного шума..

В составе общеобменной вентиляции в доме рекуператоры обеспечивают воздухообмен только между жилыми помещениями. Вытяжные каналы из кухни и ванных комнат обычно устраивают в обход теплообменника из-за его чувствительности к грязному воздуху и повышенной влажности. В таком случае можно рекомендовать установку дополнительного блока фильтрации воздуха с жировыми и дисперсными фильтрами. Также можно сделать выбор в пользу многоканальных рекуператоров, конструкция которых предусматривает подключение вспомогательного контура вентиляции технических помещений.

Кондиционирование и оздоровление в особняке.

Первое, что делает человек при рождении — это глубоко вдыхает воздух, и только потом начинается долгий процесс, называемый жизнью.

То, чем мы дышим и как дышим, влияет на качество нашей жизни и здоровье. Чистый и свежий воздух — залог бодрости, энергии и хорошего настроения человека.

Поэтому мы считаем, что обеспечение вашего дома чистым, свежим, комфортным воздухом — одна из важнейших задач при обустройстве жилья.

Сегодняшняя скорость жизни, современные технологии приводят к тому, что климат меняется. И даже в нашей стране без кондиционеров, регулирования холода-тепла, чистки и ионизации воздуха жить невозможно. Сейчас кондиционеры устанавливают практически в каждом доме, магазине, любом закрытом общественном месте. Вы не можете жить без этого.

Установить кондиционер в квартире достаточно просто, а в частном доме — требует ответственного подхода.

Монтаж системы вентиляции, кондиционирования и рекуперации воздуха должен производиться на этапе создания чертежей и проектирования дома. И это должны делать специалисты. Почему? Это понятно. Не тратить зря деньги.

Попробуем разобраться с этими вопросами.

Система кондиционирования играет важную роль в доме. Охлаждает или нагревает воздух. Увлажняет или сушит. А также такое оборудование очищает воздух, поддерживает правильную циркуляцию воздушных масс.

Можно выделить три основных типа систем кондиционирования для особняка — сплит-систему, мини-сплит и VRF-систему.

Сплит-система

подразумевает установку кондиционера в каждой комнате, а на фасаде дома — внешних модулей.Это один из самых простых способов кондиционирования. Выбирая этот вариант, учитывается стоимость кондиционера. Есть бюджетные варианты, которые выполняют самые простые функции — нагрев и охлаждение воздуха. Средний вариант более надежен, здесь уже присутствует функция очистки воздуха. А elite — это качественное климатическое оборудование, которое обеспечивает все возможные функции по поддержанию нужной температуры в доме, очищает и ионизирует воздух.

Система

Mini-Split имеет один внешний блок с подключенными к нему внутренними кондиционерами.Их от 4 до 7. Такая система более эстетична, не портит фасад дома. Если площадь дома больше 150 кв.м, то рекомендуем применить мультизональную сплит-систему. Это однотрубная магистраль, и от нее в каждую комнату подводятся отдельные климатические приборы. Прост в управлении. Внутренние блоки можно разместить на полу, на стене, есть канальные или магазинные блоки.

Система VRF аналогична сплит-системе. Он состоит из внутреннего и внешнего блоков.Обслуживает большие дома до 1000 кв.м. В то же время он отвечает за кондиционирование и вентиляцию. Блоки бывают нескольких типов — швеллерные, журнальные, напольные, настенные. Эта система самая прочная и экономичная. Если обычный Сплит служит максимум 10 лет, то ВРФ — 20-25 лет. Потребляемая мощность до 27 Вт на 1 кв.м. Система достаточно умна, если в одном внутреннем помещении будет избыток тепла, его сразу перенесут в помещения с самой низкой температурой.

Также есть мобильные кондиционеры, но мы не останавливаемся на достигнутом, так как такой вариант удобен в основном для загородных домов.

Дизайнеры и установщики обязательно обратят ваше внимание при выборе кондиционера на его технические характеристики. Мощность важна! Казалось бы, на что тут рассчитывать? 1 кВт на 10 кв.м. Но! Важно знать, сколько оборудования будет работать внутри, расположение комнат на верхнем этаже, количество и размеры окон. Учитывая все это, специалист посоветует вам выбрать вариант с вдвое большей мощностью. Не пугайтесь таких цифр. Потребляемая мощность в три раза меньше генерируемой.

Для правильного расчета кондиционной мощности специалисту потребуются такие исходные данные:

  • жилая площадь,
  • высота потолка,
  • освещение помещений,
  • количество проживающих в доме
  • человек
  • количество компьютеров,
  • номер ТВ,
  • мощность другой бытовой техники,
  • вентиляция,
  • , а также, есть ли верхний этаж и большие окна (в пол).

Проанализировав все эти параметры, мы получаем необходимый вашему дому диапазон мощностей.

Технологии идут вперед. Разрабатываются новые возможности и теории. Они внедряются в жизнь и совершенствуются. Сейчас популярна модель пассивного дома. Главный ключ — это экономия за счет энергосбережения, то есть экономии вашего бюджета и рационального использования природных ресурсов. И восстановление, которое мы рекомендуем применить в вашем идеальном доме, является одним из элементов такого дома.Короче — значит вернуть в дом тепло.

Не секрет, что через вентиляционные системы из дома «уходит» 40% тепла. Правильная вентиляция с рекуператором поможет обработать теплый мертвый воздух, который выходит на свет. Он будет отводить от него тепло и добавлять его в поступающий в комнату свежий чистый воздух.

Рекуператоры бывают двух типов — пластинчатые и тепловые. Оба имеют преимущества. Тепловой рекуператор имеет достаточно высокий КПД.Его основу составляет алюминиевый барабан, который забирает тепло от выходящего воздуха и передает его входящему. Отдельно отводить влагу не нужно, она равномерно распределяется по помещениям, что особенно актуально в отопительный сезон. Процесс теплообмена происходит с помощью пластин в пластинчатом рекуператоре. Выходящий воздух отдает им свое тепло, а входящий, нагреваясь от теплых плит, поступает дальше в помещения. Такой рекуператор экологичен, так как в нем не смешивается воздух.

Recovery имеет ряд преимуществ. Главное — это экономия энергии. Система аэрации без рекуперации тратит в 3-4 раза больше энергии. Например, если вы не установили рекуператор, то расход энергии на отопление дома составит 8-10 кВт / час, а при использовании рекуперации — всего 1-2 кВт / час. Вот и вся математика.

Еще одним преимуществом является то, что установка этой системы нисколько не испортит дизайн дома. Вся техника размещена под потолком, в ванной комнате.

Бытовой теплообменник — особенности, которые нужно искать.

При поиске теплообменника для дома очень легко запутаться. Что с каждым производителем, который говорит вам, что их система лучшая, и рассказывает вам об их «уникальных» функциях.

Итак, вот список некоторых из наиболее важных функций или аспектов, которые следует учитывать при поиске устройства для механической вентиляции и рекуперации тепла.

Размер вашего теплообменника:

Большинство производителей выпускают ряд блоков, подходящих для различных установок, от квартир с одной спальней до больших отдельно стоящих домов.Маленькие устройства просто перемещают меньшие объемы воздуха, чем большие. Как только вы составите план, ваш поставщик сможет рассчитать, сколько литров воздуха в час придется переместить системе, чтобы соответствовать Строительным нормам.

Используя теплообменник подходящего размера, вы можете запустить его с оптимальной скоростью, не нагружая его и не снижая риска шума.

Фильтры:

Доступно несколько классов фильтров, и два основных типа, с которыми вы, вероятно, столкнетесь, — это фильтры с рейтингом G (грубые) и фильтры с рейтингом F (тонкие). Фильтры с рейтингом G не будут работать так же хорошо, как фильтры с рейтингом F. (Подробнее о доступных фильтрах читайте здесь).

Герметичность:

Это часто называют наиболее важным моментом, который следует учитывать перед принятием решения о том, подходит ли механическая вентиляция с теплообменником для вашей собственности.

Обычно рекомендуется, чтобы системы рекуперации тепла и вентиляции были рекомендованы для объектов со скоростью воздухообмена 3 (или менее) ач (воздухообмен в час) при 50 Па.Причина этого в том, что если ваш коэффициент полезного действия выше 3, энергия, необходимая для работы теплообменника, больше, чем энергия, сэкономленная устройством рекуперации тепла.

Однако есть люди, которые считают, что вам действительно нужно достичь показателя 1,0 (стандарт Passivhaus составляет 0,6), чтобы это окупилось. При этом у вас может не быть выбора, поскольку для управления зданием может требоваться установка такой системы для обеспечения надлежащей вентиляции. Помимо чистой энергоэффективности, вам также необходимо учитывать качество воздуха и комфорт в вашем доме.

При проектировании дома важно понимать, что проектная степень герметичности обычно будет ниже, чем фактическая скорость воздухообмена, которую вы достигнете после завершения строительства дома. Так что не думайте, что вы достигнете нормы, указанной на этапе проектирования.

Если в вашем доме много утечек воздуха, то есть неконтролируемая вентиляция, вы в конечном итоге будете получать холодный свежий воздух через эти «утечки». Утечки воздуха эффективно обходят теплообменный блок.

По мере того, как этот прохладный воздух проникает в ваш дом, температура в нем падает.Таким образом, вместо того, чтобы работать с воздухом внутри вашего дома при температуре, скажем, 21 ° C, утечки воздуха или неконтролируемая вентиляция могут охладить его до 20 ° C. Таким образом, теперь у вашего блока рекуперации тепла для рекуперации из воздуха не так много тепла, как было бы, если бы утечки воздуха не было.

Функция постоянного объема:

Со временем фильтры в вашем устройстве будут удалять частицы из воздуха, поэтому сопротивление внутри фильтров возрастет.

Таким образом, если вентилятор работает с постоянной скоростью, поскольку фильтры начинают медленно забиваться, через фильтр будет проходить меньше воздуха.Функция постоянного объема позволяет вентилятору автоматически увеличивать свою скорость, когда фильтры начинают сопротивляться воздушному потоку.

Таким образом, объем воздуха, подаваемого системой, остается постоянным в течение года.

Альтернативой этому является регулярная замена воздушных фильтров (установка рекуперации тепла сообщит вам, когда).

Если в результате через систему проходит меньше воздуха, в вашем доме не будет достаточной вентиляции, и вы можете увидеть конденсат, черную плесень, почувствовать запахи и т. Д.

Воздухообмен в час:

Это диктуется строительным надзором, и как только вы узнаете размеры своего дома, можно будет рассчитать, сколько литров воздуха нужно будет перемещать в час.

Затем, на этапе проектирования, поставщик спроектирует воздуховод вместе с расчетом размеров основного блока рекуперации тепла, чтобы обеспечить такое движение воздуха.

Текущие расходы:

Эксплуатационные расходы будут зависеть от мощности, необходимой для работы вентиляторам в установке.

Это снова будет варьироваться в зависимости от дома, так как длина воздуховода и количество изгибов будут влиять на нагрузку на вентиляторный блок.

Ваш поставщик должен быть в состоянии сказать вам, какими должны быть годовые эксплуатационные расходы всей системы после того, как будет спроектирована полная установка.

Летний байпас:

Когда температура воздуха повышается и достигает определенного уровня, воздух отклоняется вокруг теплообменника. Но убедитесь, что он не проходит мимо фильтра, так как вы, вероятно, захотите, чтобы воздух непрерывно фильтровался даже летом.

Настройки скорости:

У большинства производителей есть 3 настройки скорости (базовая, стандартная и повышенная), которые будут использоваться с помощью функции ускорения для увеличения или уменьшения необходимой вентиляции.

Обычно они включаются через панель управления, выключатель, подключенный к выключателю освещения в ванной, или гигростат. Убедитесь, что вам полностью объяснили элементы управления во время ввода в эксплуатацию.

Оценки эффективности:

Большинство поставщиков механической вентиляции с теплообменными установками обычно оценивают рекуперацию тепла в диапазоне от 90% до 95%.Но вы должны помнить, что они протестированы в лаборатории, и как только вы добавите свои уникальные серии воздуховодов, изгибов, вентилей и т. Д., Вы вряд ли достигнете этих показателей.

Кроме того, чем выше ваш показатель герметичности (т. Е. Чем больше утечек воздуха в вашем доме), тем менее эффективным будет ваш блок MVHR. В идеале вы должны стремиться к 3 замене воздуха в час или меньше (чем меньше, тем лучше).

Изоляция:

Любые воздуховоды, проходящие через холодные зоны, должны быть изолированы в соответствии с удовлетворительными стандартами, чтобы предотвратить образование конденсата внутри воздуховода.

Вентиляция между комнатами:

Для того, чтобы ваш теплообменник работал эффективно, между комнатами должен быть свободный поток воздуха. Таким образом, когда воздух подается в сухое помещение, например в гостиную, и выводится из влажного помещения, например из кухни, между двумя комнатами может происходить свободное движение воздуха, создавая хорошую перекрестную вентиляцию.

Это означает обеспечение вентиляционных отверстий в стенах или дверях или оставление зазоров под дверями для движения воздуха.Обычно рекомендуется, чтобы на каждый вытяжной диффузор было отверстие размером не менее 70 см² (так что зазора глубиной 10 мм под стандартной дверью будет достаточно, но его нельзя частично перекрыть ковром и т. Д.).

Система должна быть сбалансирована:

Другими словами, входящий воздух должен равняться выходящему воздуху. Таким образом, вы не создадите ситуацию отрицательного или положительного давления. Отрицательное давление может привести к втягиванию паров и т. Д. Обратно в дом от прибора или открытого огня (примечание: если вы пытаетесь создать герметичный дом, у вас не должно быть открытого огня!).

Если вы хотите, чтобы в вашем доме был открытый камин, вам необходимо создать отдельную вентиляцию через ткань здания, чтобы обеспечить достаточный приток свежего воздуха. Для сушильных машин и вытяжек также потребуются вентиляторы, поэтому их включение должно быть спроектировано таким образом, чтобы они не влияли на воздухонепроницаемость ткани.

Система должна быть сбалансирована установщиками или поставщиками при вводе системы в эксплуатацию (см. Ниже). Они должны уравновесить вентиляторы с обеих сторон (входной и выхлопной) блока и уравновесить все вентиляционные отверстия / диффузоры по всему дому с помощью калиброванных анемометров.

Воздуховоды:

Воздуховоды всегда должны разрабатываться специально для систем рекуперации тепла и быть жесткими или полужесткими. Швы должны быть минимизированы, а там, где они есть, они должны быть полностью и правильно загерметизированы.

Шум:

Меньше всего вам нужна шумная система, поэтому постарайтесь расположить главный вентилятор вдали от тихих мест, таких как спальни и т. Д. Кухни идеальны, поскольку в этом месте обычно есть другие шумы, что означает, что вы с меньшей вероятностью заметите его происходить.

Для предотвращения передачи шума в воздуховоды на входе и выходе воздуха из помещения со стороны главного вентилятора всегда должна быть предусмотрена звукоизоляция. Звукоизоляция также может быть установлена ​​между воздуховодом и диффузорами в каждой комнате.

Отвод конденсата:

Когда вы вытягиваете теплый влажный воздух из помещения, а затем забираете тепло, в какой-то момент, когда температура этого воздуха превысит точку росы, это означает, что влага будет конденсироваться.Это должно происходить в определенном месте в системе рекуперации тепла, и в этот момент он собирается в конденсатоотводчике, откуда может попасть в канализацию.

Эти отходы конденсата необходимо защитить от замерзания, чтобы они не замерзли и не забили трубу в холодных условиях. Если труба для конденсата должна проходить через холодные зоны, ее также необходимо изолировать.

Приложение q SAP и сертификат Passivhaus:

Это термы, о которых вы услышите, но что они означают?

Практически все основные поставщики имеют аккредитацию SAP, это означает, что их устройства были протестированы и сертифицированы с показателем эффективности для использования в расчетах SAP (Стандартная процедура оценки).

Однако вы также можете увидеть некоторые из них с сертификатом Passivhaus, и вы должны отметить, что Passivhaus использует другую методологию при оценке эффективности, поэтому цифры могут показаться ниже, но они более точны. Например, рейтинг SAP может предполагать эффективность системы на 90%, а Passivhaus может сказать, что она составляет 75%.

Поэтому убедитесь, что вы не сравниваете рейтинг эффективности Passivhaus с рейтингом SAP.

Ввод в эксплуатацию:

Ввод в эксплуатацию необходим сразу после установки системы. Поставщик, установщик или независимый специалист должны сбалансировать всю систему и подтвердить, что она работает на должном уровне.

Заключение:


При установке любого типа теплообменника в вашем доме важно, чтобы у вас был специалист, который правильно спроектировал систему и заставил их установить ее. Таким образом, у них нет оправданий при вводе системы в эксплуатацию, если она работает недостаточно эффективно или слишком шумно. Если бы вы подобрали его самостоятельно, вы просто оставляете себя открытым для обвинения, если оно не работает правильно.

  1. Домашняя страница
  2. Установки рекуперации тепла Введение.
  3. Особенности рекуперации тепла, которые нужно искать.

Как построить — Теплообменник перекрестного потока воздух-воздух своими руками HRV

Сообщение блогера LouDawson.com Лу Доусона | 12 февраля 2016 г.

Готовый теплообменник, расположенный под потолком в офисной мастерской. Фактический теплообменник покрыт блестящей пузырчатой ​​изоляцией, выступающий влево белый стержень трубы является забором воздуха в помещении, он удлинен для предотвращения короткого замыкания входных / выходных отверстий.Два вентилятора с регулируемой скоростью — это черные объекты, расположенные на концах. Щелкните все изображения для увеличения.

Моя студия-офис-мастерская, где мы занимаемся лыжным снаряжением и многим другим, переделана, чтобы сделать ее более герметичной. Нужна вентиляция. Летом здесь, в нашем умеренном климате, я могу просто открыть окно и подставить вентилятор, если мне нужно больше, чем нормальный приток воздуха. Но платить за обогрев атмосферы планеты во время горных зим не входит в наш бизнес-план. Решение : теплообменник свежего воздуха воздух-воздух, также известный как вентилятор с рекуперацией тепла или HRV.Но хочу ли я продать свою душу за дорогое коммерческое предприятие, которое, как я слышал, имеет тенденцию бросать работу всего через несколько лет? Забудь это. Сделай сам на помощь.

Я придумал эту самодельную конструкцию, основанную на многолетнем опыте работы с деталями сантехники и вентиляции, а также знакомстве с основами теплообмена воздух-воздух. Это просто. Легко переосмыслить. Моя конструкция предназначена для работы и прослужит долгие годы, это не временный научный эксперимент.

Суть : Установите что-нибудь, что направляет поток воздуха снаружи рядом с выдувом воздуха из помещения — вы меняете два потока — и позволяете одному потоку воздуха нагреть / охладить другой, чтобы вы «восстановили» энергию.Для этого вам понадобится «элемент» или «сердечник», который хорошо проводит тепло, способ пропускания воздуха рядом с сердечником и оболочка, вмещающая все это. Вентиляторы с регулируемой скоростью, изоляция и беспроводные термометры завершают конструкцию этого HRV.

Моя конструкция делает все это довольно просто. Сердцевиной этого теплообменника является 3-дюймовый алюминиевый ребристый расширяемый канал «осушителя». Алюминий обладает высокой теплопроводностью, поэтому является хорошим материалом для сердечника теплообменника. Кожух — это 4-дюймовая тонкостенная водопроводная труба из белого ПВХ класса 200.(Обратите внимание, комментаторы предполагают, что жесткая алюминиевая труба воздуховода будет работать так же хорошо, как расширяемый воздуховод осушителя, и с ней будет легче работать. Я согласен. Если вы строите, используйте жесткий воздуховод, возможно, с наклеиваемыми точками из пеноматериала для распорок.

При тестировании временного натяжения буровой установки, проходящей через окно в холодный наружный воздух здесь, в Колорадо, моя конструкция с самого начала работала достаточно хорошо. Возможно, это могло быть короче. Слишком большая площадь поверхности ядра на самом деле ничему не повредит, это просто отбрасывает ваши наблюдения за эффективностью, потому что входящий воздух продолжает «закаляться» за пределами равномерного обмена энергией.Всем этим можно управлять с помощью скорости воздуха, а также размера, поэтому не зацикливайтесь на размере. Обменник легко укорачивать, а удлинять труднее.

Спецификация трубы важна. Обычный ПВХ сортамента 40 имеет слишком толстые стенки, чтобы обеспечить достаточное пространство для воздуха вокруг алюминиевого сердечника канала. «Дренажная» или «канализационная» труба ПВХ имеет достаточно тонкие стенки, чтобы создать воздушное пространство, но не имеет наружного диаметра, как у обычной трубы сортамента 40, что ограничивает ваши возможности выбора фитингов. ПВХ-труба CL200 имеет такой же внешний диаметр, как и у сортамента 40, но имеет более тонкую стенку, поэтому вокруг сердечника достаточно места для потока воздуха.Идеально. (Другие типы трубок могли быть лучше, но их добыча в нашей горной долине занимала много времени, см. Примечания ниже).

Сборка

Я выбрал произвольную длину (8 футов). Тестирование показывает, что этот размер полностью соответствует моему выбору вентиляторов (см. Список деталей ниже) и, возможно, может работать с более высокими объемами воздуха. Вам понадобится место, где можно будет установить что-нибудь такой длины, не испортив интерьер; место с температурой окружающей среды, близкой к вашей жилой площади.В доме может работать подвал или подвал. Летом на чердаке будет слишком жарко, а зимой — слишком холодно. Для жилых помещений творческий подход к местоположению может быть так же важен, как и сама инженерия, поскольку вам необходимо учитывать такие вещи, как распределение приятного свежего воздуха. Более того, расположение вентиляционного отверстия, которое втягивает воздух в помещении, около потолка, использует более теплый многослойный воздух, который в противном случае просто сохраняет неиспользованную энергию. Здесь, в моем однокомнатном магазине размером 25 х 20 футов, я просто установил под потолком деревянную балку, идущую по центру комнаты. Это работает, так что выглядит красиво. Если бы это не сработало, я бы оставил это там, чтобы смирить себя.

Имейте в виду, что вам нужно сделать примерно 5-дюймовый круглый проход во внешней стене, убедитесь, что требуемое отверстие не прорезает непосредственно элемент каркаса стены, и, конечно, подумайте о косметике и солнечном нагреве вашей вентиляции. (подробнее об этом ниже.) Вход и выход изнутри разделены достаточно далеко, чтобы избежать короткого замыкания вентиляционного отверстия. Внешние вентиляционные отверстия также должны быть разделены, это не так важно, как в помещении, так как на открытом воздухе воздух обычно немного пронизан.

Начните с 8-футового куска 4-дюймовой трубы из ПВХ, надеюсь, на верстаке, а не на коленях.

1. Возьмите 4-дюймовые тройники из ПВХ. Сделайте заглушки, вставив 5-дюймовый кусок 4-дюймового ПВХ в одну сторону 4-дюймовых Т-образных фитингов. Забейте трубу из ПВХ пластиковым или резиновым молотком до тех пор, пока соединение не станет плотным. Не переусердствуйте (возможно, позже вам придется перевернуть) и ничего не склеивайте. Более того, будьте осторожны, чтобы ничего не испортить или иным образом не повредить, поэтому вы можете вернуть большинство деталей в свой магазин с большими коробками, если вам не понравятся результаты.Ваши резиновые муфты 3 × 4 будут устанавливаться на 5-дюймовые части 4-дюймового ПВХ, но пока не устанавливайте муфты 3×4.

Ваши «заглушки» в конечном итоге будут выглядеть так. Резиновая гибкая муфта 3 × 4 центрирует сердцевину 3-дюймовой трубы внутри 4-дюймовой оболочки, поэтому воздух может обтекать сердцевину.

2. Вытяните алюминиевый воздуховод примерно на 7 футов. Прикрепите 3-футовый кусок 3-дюймового ПВХ к одному концу алюминиевого сплава (это ваша внутренняя сторона) и 18-дюймовый кусок 3 дюйма к другому концу алюминиевого сплава.Я сделал несколько соединительных муфт из алюминиевых соединителей воздуховодов сушилки и заклеил стыки изолентой. Вы не сможете получить доступ к этим соединениям для обслуживания, и если они выйдут из строя, система не будет работать, поэтому подумайте о том, чтобы натянуть проволочные стяжки поверх изоленты или иным образом добавить страховку.

Вытяжка вентиляционного канала сушилки, используемого в качестве сердечника. Будьте осторожны, не сжимайте и не сжимайте, держите его красивым и круглым.

3. Вставьте полученный сердечник в 4-дюймовую оболочку из ПВХ.

4.Наденьте заглушки (из шага 1) на концы сердечника и запрессуйте 4-дюймовые Т-образные фитинги на концы 4-дюймовой оболочки.

5. Распылите немного воды на выступающую 3-дюймовую трубу и сдвиньте резиновые муфты 3 × 4 так, чтобы они сопрягались между 3-дюймовым ПВХ и 4-дюймовым.

Стыки сердечника выполнены из алюминиевого листа и ленты Gorilla Tape. Добавьте много ленты для хорошего уплотнения. Я не использовал силикон, так как хотел, чтобы все было обратимо, если я разберу его, чтобы проверить наличие плесени и уплотнений.

6. Критический шаг: вам нужно что-то, чтобы сохранить воздушное пространство между ядром и оболочкой. В некоторых билдах, которые я видел на Youtube и в других местах, используются куски липкой пены и тому подобное, чтобы отделить одну поверхность от другой. Мне нужно было что-то более стабильное и механическое, поэтому я установил несколько десятков крепежных винтов в оболочку трубы из ПВХ на тщательно рассчитанной глубине, чтобы они действовали как прокладка для основного компонента. На каждом конце корпуса убедитесь, что три из этих винтов поддерживают 3-дюймовую трубу из ПВХ. Таким образом, после затягивания фитинга 3 × 4 3-дюймовый ПВХ становится устойчивым и устойчивым.См. Список деталей для размеров крепежных винтов, которые я использовал, но из-за точного выбора материалов обязательно оцените свою собственную установку и выберите винты правильного размера. Я поместил шайбы под головки винтов, чтобы настроить точную глубину проникновения.

Обратите внимание, что вы используете «крепежные винты», потому что у них плоский конец, который не проткнет алюминиевый сердечник, если вы будете осторожны с глубиной и поверните корпус так, что вы вставляете винты сверху, позволяя сердечнику чтобы он не касался винта при установке.Я разобрал свой прототип и осмотрел, винты не причинили никаких повреждений, но я был очень осторожен при установке.

Чтобы установить крепежные винты для центрирования сердечника, нарисуйте тройку прямых линий на оболочке, используя верстак в качестве направляющей, просто проведите маркером по прокладке, в этом случае я установил маркер на свой рулон ленты.

Измерение расстояния между тремя рядами винтов, равными длине, так что внутреннее ядро ​​удерживается аккуратно и равномерно от корпуса, создавая воздушное пространство для потока.

Крепежный винт с шайбами ​​для точного установочного расстояния.Важно, чтобы эти винты не проделывали отверстия в сердечнике.

Вставляя винты в направляющие отверстия, они легко ввинчиваются в пластик.

7. Теперь у вас должен получиться длинный кусок 4-дюймовой трубы с 3-дюймовыми заглушками, выступающими с обоих концов. Более длинный огрызок проходит внутрь вашего жилого помещения, короче — до дневного света.

8. Установите теплообменник таким образом, чтобы наружный конец (с более короткой 3-дюймовой трубкой) выходил на дневной свет. В моем случае я вырезал довольно аккуратное отверстие в наружной обшивке здания, снял Т-образный фитинг с наружной стороны теплообменника, продвинул 4-дюймовый ПВХ через отверстие, а затем заменил Т-образный фитинг снаружи, чтобы он выступал в качестве воротника, плотно прилегающего к сайдингу здания, чтобы помочь сделать внешний вид более аккуратным.Наклоните весь теплообменник как минимум на 1/4 дюйма на улицу, чтобы конденсат быстро стекал наружу. Вам понадобится какая-то система поддержки в помещении. Я установил сбоку на потолочную балку, для чего потребовалось просто использовать кронштейны для одной трубы и винты. Вы можете повесить на балку пола в подвесном пространстве с помощью сантехнических ремней. Все, что работает, просто помните, что все это должно быть разбито, и вам нужно подумать о том, как вы получите как вход, так и выход в ваше жилое пространство с минимальными изгибами труб.

Это хорошее место для упоминания «короткого замыкания», означающего ситуацию, когда ваш входящий вентиляционный воздух оказывается захваченным выходящим потоком, не попадая в объем воздуха в жилом помещении. В помещении для предотвращения этого следует подумать о том, чтобы расположить вентиляционные отверстия на расстоянии не менее 3 футов друг от друга. В моем случае я хотел использовать более теплый стратифицированный воздух у потолка, поэтому я поставил выходное отверстие высоко, а входной — ниже.

9. Наружная отделка проста.

A) Уплотните трубу в том месте, где она проходит через стену, используя что-нибудь реверсивное на случай, если вам придется снять установку для обслуживания.Если вы ожидаете много влаги, возможно, добавьте кусок листового металла, который будет действовать как защита от дождя над проемом в стене.

B) Если вы еще этого не сделали, отрежьте конец 3-дюймовой трубы, чтобы получился наклонный проем, обращенный вниз. C) Закройте 3-дюймовое отверстие сеткой от насекомых. D) Поместите примерно 24-дюймовый отрезок 4-дюймового ПВХ во внешний Т-образный фитинг.

C) Добавьте что-то вроде «звонка» на наружное вентиляционное отверстие. Я использовал дорогую муфту увеличенного размера из ПВХ 4 × 6, что-то из мира вентиляции листового металла было бы намного дешевле и, вероятно, подойдет. Идея здесь — создать держатель пылевого фильтра с большой площадью поверхности. Вырежьте круглый кусок дешевого печного фильтра и запрессуйте его в 6-дюймовую сторону вашего «раструба».

D) Заверните несколько шурупов для листового металла в запрессованные соединения внешних труб, чтобы они не разъединились во время расширения и сжатия. Опять же, не используйте клей, держите все двусторонним и дружелюбным к вашей системе подачи воздуха.

10. Установите вентиляторы в помещении. Установите небольшой отрезок 4 дюйма на открытую 4-дюймовую сторону внутреннего Т-образного фитинга, обрежьте 4-дюймовый фланец, чтобы он соответствовал вентилятору, и установите вентилятор так, чтобы он втягивал воздух в жилое пространство.Таким же образом установите 3-дюймовый фланец на 3-дюймовую трубу, выступающую из конца сборки. Этот вентилятор забирает воздух из помещения и выдувает его наружу через теплообменник. Используйте крепежные винты довольно небольшого диаметра, чтобы прикрепить 120-миллиметровые вентиляторы, и вы можете сделать диагональные отверстия во фланцах из ПВХ, чтобы они совпадали с отверстиями в вентиляторах. Я использовал маленькие гайки с накаткой, чтобы можно было снимать и заменять вентиляторы без инструментов.

Фланец «под шкаф» из ПВХ

идеально подходит для крепления 4-дюймового вентилятора. При поиске убедитесь, что фланец крепится к трубе таким образом, чтобы ограничивать поток воздуха как можно меньше.См. Список деталей для предложений.

11. Установите два датчика термометра в небольшие отверстия, которые вы просверливаете в трубе из ПВХ. Один датчик снаружи в конце вентиляционного отверстия, обеспечивающего воздух в помещении (датчик с пылевым фильтром). Это будет ваша температура наружного воздуха — обычно такая же, как и ваша температура наружного воздуха, хотя расположение компонентов теплообменника на открытом воздухе в солнечном месте может вызвать колебания температуры. Установите датчик номер два сразу за вентилятором приточного воздуха.

Говоря о расположении вентиляционных отверстий на открытом воздухе, в моем случае я использую этот теплообменник только тогда, когда на улице холодно, поэтому я подумал, почему бы не установить там, где наружное вентиляционное отверстие нагревается солнцем, для небольшого дополнительного солнечного нагрева моего входа воздуха? Точно так же, если вас беспокоит, что солнце влияет на работу вашего теплообменника, расположите вентиляционные отверстия снаружи в тени.

12. Важно изолировать самодельный кожух теплообменника, чтобы избежать ложного обмена, когда поступающий воздух забирает тепло из окружающей среды через внешнюю стенку трубы теплообменника.На мой взгляд, достаточно тонкого слоя утеплителя. Я сделал куртку из этой пузырчатой ​​пленки с фольгой от Lowe’s, зашитой изолентой. Мне нравится этот материал, потому что он огнестойкий (я думаю о пожарной безопасности со всеми своими проектами, сделанными своими руками, поскольку они, как правило, так далеко выходят за рамки параметров каких-либо стандартов строительных норм). Для бюджетной изоляции просто оберните пузырчатой ​​пленкой. Обратите внимание, что мы используем нашу обычную пластиковую трубу для внешней оболочки, которая замедляет паразитную теплопередачу. Но вам нужен слой изоляции, особенно при очень высоких или низких температурах наружного воздуха.Поскольку наш теплообменник в основном используется в холодную погоду, я установил его на высоте потолка, чтобы паразитная теплопередача происходила от более теплого стратифицированного воздуха в помещении, вероятно, с почти нулевой чистой денежной потерей в счете за отопление. Если сомневаетесь, просто добавьте еще один слой изоляционной пленки.

Окончательная установка перед обертыванием оболочки двумя слоями изоляции «пузырчатая фольга».

13. Тест. Включите вентиляторы, когда температура в помещении и на улице значительно различается. Следите за своими показаниями на термометрах.Надеюсь, вы удивитесь, насколько хорошо это работает. Я был.

Наружная вентиляция, на солнечной стороне моей студии-магазина-офиса. Солнечное тепло зимой повышает эффективность и предотвращает появление плесени. Вентиляционное отверстие из помещения внутрь закрыто (вверху), чтобы не допустить насекомых или мелких людей, поступление внутрь помещения фильтруется с помощью печного фильтра в «колоколе», сделанном из водопроводной арматуры. Эта странно выглядящая конфигурация связана с тем, что вход и выход должны быть разделены, чтобы предотвратить короткое замыкание и смешивание входящего и выходящего воздуха.К сожалению, эта конфигурация находится на стороне моего магазина, выходящей на улицу, но должна быть на солнечной стороне для повышения эффективности и уменьшения любых проблем с конденсацией. Чтобы сделать его более красивым, я, вероятно, построю деревянную балку поверх всего этого, чтобы это не выглядело так, как будто я занимаюсь тем, что мы вежливо называем «домашним садом в Колорадо».

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

Термометр, несколько датчиков от Amazon, один. 56,00 долл. США

Полужесткий гибкий алюминиевый воздуховод 3 ″ x 8-0, продукт № L301 от Lowe’s (используется для сердечника, который является ключом к реализации этого проекта), 10 долларов США, один.

4 ″ A-2000 PVC (более тонкая стена, чем у спецификации 40), 12 футов, 22,00 долл. США (от поставщика сантехники).

3 ″ A-2000 PVC (более тонкая стена, чем у спецификации 40), 6 футов, 10,00 долларов США (от поставщика сантехники).

4 дюйма, тип 40, Т-образные фитинги из ПВХ, 2, не удалось найти в Lowe’s, по 11 долларов за штуку в магазине сантехники.

6 ″ x 4 ″ Переходная муфта Sch 40 (используется для фильтра на наружном входе блока) $ 11,00

(Важно, чтобы два нижних фланца, используемые для крепления вентиляторов, подходили НАД вашей трубой, чтобы не было препятствий для воздушного потока из-за толщины внутренней муфты. Все фитинги в этом проекте имеют фрикционную посадку, клей не используется, поэтому, если фитинг необходимо стабилизировать, вставьте винт для листового металла через пилотное отверстие. Оставьте большую часть фитингов без фрикционной посадки, чтобы можно было легко разбирать теплообменник для последующей очистки, обслуживания или модификации.)

Фланец из ПВХ (штуцер для унитаза, фланец для туалета) для монтажа НАД 3-дюймовой трубой для крепления вентилятора на 3-дюймовом ПВХ, артикул Lowe’s 253221, $ 4,00, один

Фланец из ПВХ, как указано выше, для монтажа НАД 4-дюймовой трубой, товар Lowe’s 253231, 5 долларов США.00, шт.

(Эти резиновые соединители работают очень хорошо, но являются немного дорогими, но необходимы для упрощения сборки проекта.)
Резиновые «без ступицы» Гибкие соединительные фитинги из ПВХ диаметром 4 x 3 дюйма с зажимами для шлангов, деталь 23478 Lowe, 9,30 долларов США каждый, два

Небольшой кусок фильтрующего элемента печи, вырезанный круг для запрессовки в наружный конец блока.

Это модель вентилятора Cooltron, которую я в итоге использовал, заявленная мощность 56 куб. Футов в минуту при максимальной скорости.

А это регулятор скорости вентилятора.

Сверло для установки центрирующих винтов, 9/64 позволяет самонарезание крепежных винтов, используемых в качестве центрирующих опор для сердечника.Не используйте винты с острым концом, так как они могут проникнуть в сердечник.

3/4 дюйма 10/24 крепежных винта с крестообразным шлицем 20 плоских шайб 3/16 дюйма, чтобы крепежные винты не заходили слишком далеко внутрь, используйте по две на каждый винт. 40

Предупреждение о плесени: Любой воздухо-воздушный теплообменник представляет возможность роста плесени в ваших воздуховодах, независимо от того, какая часть производит конденсацию (в нашем случае воздуховод, перемещающий воздух из помещения на улицу, является местом, где может образоваться конденсат). не беспокойтесь об этом, так как воздух в выхлопном пространстве нашего теплообменника выдувается наружу, предотвращение образования плесени всегда является хорошей идеей. Тестирование покажет реальность этого, но, по крайней мере, мы думаем, что простое хранение аэрозольного баллончика увлажнителя для предотвращения образования плесени и время от времени разбрызгивание его на вентиляторы решит проблему, а также позволит солнцу запекаем нашу внешнюю вентиляцию. Говоря о загрязнении, не забудьте в конце концов установить фильтр тканевого типа на входе (в помещение) вашего вентиляционного отверстия, а также провести сетчатый провод над другим наружным вентиляционным отверстием (наружный воздух в помещение). К счастью, наш дизайн начинается с красивого 4-дюймового входа большего размера; Я увеличил это до фитинга диаметром 6 дюймов, который удерживает круглый кусок печного фильтра.

http://www.engineeringtoolbox.com/ventilation-heat-recovery-d_244.html

Комплект вентилятора AC Infinity AI-120SCX с регулировкой скорости для охлаждения шкафа, одинарный, 120 мм

ПРИМЕЧАНИЯ
Как я понимаю, эффективный теплообменник приведет к тому, что температура входящего воздуха будет близка к комнатной. По-видимому, это легко сделать с холодным наружным воздухом и теплым влажным воздухом в помещении, если вы достаточно замедляете движение воздуха, чтобы обеспечить неторопливый обмен тепловой энергией между двумя объемами воздуха.

В реальных условиях вы хотите, чтобы ваш теплообменник был достаточно эффективным, но тратить целое состояние и занимать место для чего-то сверхэффективного может оказаться непрактичным. Возможно, лучшее практическое правило — пока ваш воздух, поступающий с улицы, по температуре довольно близок к температуре окружающей среды в помещении, у вас все в порядке. Если разница становится слишком большой, либо разница температур снаружи и внутри очень велика, либо вам нужно замедлить работу вентиляторов, либо построить теплообменник с большей площадью поверхности ядра (или и то, и другое).Кроме того, по мере увеличения разницы между температурами на улице и в помещении ваша производительность может ухудшиться. Моя установка невероятно хорошо работает при перепадах температур около 30 градусов по Фаренгейту, но я уверен, что увижу снижение производительности, когда на улице 10 градусов, а в помещении — 68.

В случае этого проекта испытания показали поразительную эффективность: температура в помещении составляет около 67 градусов, а на открытом воздухе — около 38 градусов. Температура входящего воздуха составляла 66,4 градуса, корпус хорошо изолирован, чтобы предотвратить паразитный нагрев корпуса от окружающего воздуха в помещении.Оказалось, что мой первый выбор вентиляторов 45 куб. Фут / мин был временами слишком ограничен для вентиляции, в которой я нуждался, преодолевая сопротивление трения воздушного потока, поэтому в моей окончательной сборке используются вентиляторы с регулируемой скоростью с заявленной скоростью 56 куб. Футов в минуту (ссылки на них ниже). Я обычно не запускаю вентиляторы на максимальной скорости, и кажется, что они перемещают достаточно воздуха, так что, возможно, в конце концов я мог бы использовать вентиляторы 45 CFM. Как бы то ни было, экспериментировать с различными вентиляторами несложно (мои крепятся к устройству винтами с накатанной головкой, так что я могу поменять их за считанные минуты).

Я также обращал пристальное внимание на производительность холодным зимним утром в Колорадо, иногда около нуля по Фаренгейту. Производительность была в порядке.

ВАЖНАЯ ИНФОРМАЦИЯ: Расположите элементы управления вентиляторами для облегчения доступа. Помните, что вы — мозг этой установки, а не микропроцессор, как у коммерческих теплообменников. Например, предположим, что у вас на всю ночь было отключено отопление, теперь в вашем жилом помещении прохладно, а на улице у входного вентиляционного отверстия стало теплее из-за солнечного утра? Просто выключите выходной вентилятор (тот, который выталкивает воздух из вашего жилого помещения) и включите входной вентилятор на полную мощность, чтобы всасывать это бесплатное отопление в помещении.Кроме того, вместо того, чтобы запускать эту штуку 24/7, подумайте о том, чтобы подключить своих поклонников к таймеру, который полностью отключает ваш обменник в самое холодное (или самое жаркое) время дня. Например, я настроил свой так, чтобы он отключался около 23:00 и просыпался утром за час или около того до того, как обычно сажусь за свой стол.

Можно спросить: «Может ли инженер вычислить все эти вентиляторы с рекуперацией тепла с помощью математики, чтобы я знал, какой длины, каких вентиляторов CFM и тому подобного?» Возможно, с помощью сложного компьютерного моделирования и полевых измерений это можно было бы сделать.Но в практическом смысле нет. Инженер должен знать точную CFM движения воздуха внутри каналов, а также точную площадь поверхности вашего сердечника. Даже в этом случае у них не было бы точного способа учесть турбулентность воздушного потока. Паразитное охлаждение или нагрев блока воздухом в помещении также будет трудно рассчитать. Вероятно, лучший способ усовершенствовать эти единицы — просто собрать эксперименты.

Одно из измерений, которое вы, вероятно, захотите, — это CFM, который вы получаете, когда все работает и ваши температуры выглядят хорошо.Приблизительно измерить CFM можно, поместив пластиковый мешок для мусора известного объема над входным отверстием в помещении, посчитав, сколько секунд потребуется для его заполнения, а затем произведя вычисления.

Я мог бы представить, что человек, у которого достаточно времени, мог бы создать мой теплообменник свежего воздуха, используя весь «дренажный / канализационный» ПВХ, известный как тонкостенный DWV. Это было бы отлично. Crux приобретает такие детали, как фланцы крепления вентилятора. В следующей сборке я попробую DWV — это, вероятно, сэкономит как минимум 50 долларов по сравнению со сборкой, которую я сделал с использованием местных безрецептурных материалов.См. Http://www.pvcfittingsonline.com/fittings/dwv.html

Регуляторы скорости вентилятора необходимы для настройки производительности и шума.

Таймер, на мой взгляд, тоже важен, нет причин перемещать слишком много воздуха.

Многосенсорный термометр для дома и улицы

также важен, иначе вы просто будете гадать о производительности.



Комментарии

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследование
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Пассивный дом | Дидпроект | Archello

Предполагаемые меры по снижению энергопотребления: — Южная ориентация объема здания и окон, меры против затенения дома зимой и перегрева летом. — Пассивное использование солнечной энергии. — Компактная форма (минимальное соотношение площади поверхности и объема) S / V = ​​0, 65. — Изоляция, необходимая для достижения стандарта «пассивного строительства». o Коэффициент теплопроводности внешних стен ограждения U = 0,0884 Вт / (м²K) o Показатель U пола, обращенного к местности, U = 0,0736 Вт / (м²K) o Показатель U крыши U = 0,0849 Вт / (м²K) o Окна с тройным остеклением с газом (криптон) между стеклами U = 0,71 Вт / (м²K) и G> 50% — Герметичность здания — мы используем паропроницаемые и воздухонепроницаемые пленки.- Стена Тромб-Мишель за южным фасадом. — Профилактика тепловых мостов. — Пассивное охлаждение и обогрев с рекуперацией энергии из отработанного воздуха в сочетании с принудительной вентиляцией и теплообменом с рекуператором. — Солнечный коллектор (11 шт.) Для ГВС — установленная площадь 18 кв.м. — Сбор в резервуар дождевой воды с крыши дома и утилизация для бытовых нужд. — Энергосберегающие электроприборы и освещение.

1.Определение ориентации сюжета. По результатам проведенных обследований недвижимости мы пришли к решению, описанному в проекте. Мы проанализировали солнечный свет, затенение и розу ветров во все сезоны (данные взяты с метеостанции у села Лозен). Преобладают зимние ветры в основном юго-западные и западные. Существующее здание и древесная растительность с выбранной нами ориентацией расположены на западе и создают естественную защиту от зимнего ветра, более того, они не затмевают здание.В качестве дополнительного барьера от ветров мы предложили забор из многолетних кустарников высотой около 2 м, хвойных деревьев и мангала с беседкой в ​​западной части участка. Мы выбрали этот вариант, так как толстые заборы порождают вихри, а пористые барьеры (например, комбинация деревьев и кустов) увеличивают спокойные зоны. Используя лиственную растительность в южной части двора, которая не затмевает здание, мы направляем летние северо-западные ветры.С ветроуловителем на крыше эти ветры используются для пассивного охлаждения. 2. Дизайн. Естественное тепло во внешних помещениях зависит от местоположения солнца и свойств поверхности земли. Следовательно, кривая тепла отстает от кривой высоты Солнца примерно на один месяц, т.е. самый жаркий день приходится не на 21 июня, а где-то в последние дни июля, а самым холодным днем ​​является не 21 декабря, а некоторые из них. последние дни января. Степень падения солнечных лучей летом (21 июня, 12:00 час.) для этой географической широты составляет 70º7´, а в конце июля около 60º. Таким образом мы определили наклон южного фасада. Солнцезащитные устройства вдоль южного фасада с изменяющимся наклоном, не пропускающие солнечные лучи летом и наоборот, пропускающие их зимой. У основания южного фасада, у основания деревянных ферм есть наклон, который мы используем для направления отраженного солнечного излучения в сторону здания (в зимние месяцы).Традиционные дома в регионах с холодным климатом имеют наклон крыши в неблагоприятном направлении и окна в основном вдоль южного фасада. Таким образом мы решили уклон крыши на север. Объем здания компактный, с пропорцией (соотношением площади поверхности и объема) S / V = ​​0, 65, что меньше объема куба с длиной стены 9 м. Окна в основном выходят на южный фасад, предусмотрено небольшое открывающееся окно с восточной и западной стороны.Устанавливаются на внешний изоляционный слой стены. Помещения в здании разделены на температурные зоны — отапливаемые и неотапливаемые. Граница между двумя помещениями — двойная перегородка, между стенами проходят системы охлаждения, отопления, вентиляции и вертикальные трубы для водоснабжения и канализации. Кухня, ванные комнаты и туалет спроектированы так, чтобы трубопроводы (горячая, холодная вода и канализация) были расположены в одном вертикальном ответвлении и как можно короче.Таким образом, мы минимизируем потери энергии. Кухня имеет выход на склад, где предусмотрено место для раздельного сбора мусора. Южнее село Лозен граничит с горой Лозен. Преобладающая растительность — бук, дуб и сосна. Учитывая требование экономичности конструкции, мы выбрали деревянную конструкцию здания (мы используем местные материалы) из сосны. По сравнению с буком и дубом, сосна — самый недорогой строительный материал.Наружные и внутренние перегородки выполнены из плит OSB с теплоизоляцией между профилями; они производятся из отходов деревообрабатывающей промышленности. Для облицовки здания также использовались отходы деревообрабатывающей промышленности, а внешняя деревянная обшивка выполнена из досок (покрытий), которые вырезаются при обработке деревянных стволов. За южным фасадом мы решили использовать стену Тромба-Мишеля (солнечную стену). Охлаждение и вентиляция помещений достигается за счет «эффекта дымохода (трубы)».Стена массивная, кирпичная, коллектор-аккумулирующий тепло. Он нагревается днем, накапливает тепло и излучает его ночью. В теплое время года здание пассивно охлаждается за счет использования ветроуловителя (barjiils) на крыше. Преобладают летние северо-восточные и северные ветры, и прохладный воздух падает вниз и охлаждает помещение. После прохождения через здание теплый воздух поднимается и выходит через градирню. Этот метод пассивного охлаждения мы позаимствовали у традиционной архитектуры в местах с теплым климатом.Мы также используем управляемую принудительную вентиляцию путем охлаждения / нагрева свежего воздуха через теплообменник грунтового воздуха в почве на глубине 4 м, где температура зимой составляет от 5ºС до 10ºС, а летом — от 10ºС до 15ºС. Воздух, нагретый в доме с помощью рекуператора, передает тепло поступающему свежему воздуху, поэтому происходит рекуперация энергии из отработанного воздуха. Для достижения высокой энергоэффективности утилизации отработанного тепла используется теплообменник с так называемой противоточной или противоположной схемой движения обоих потоков — подаваемого свежего внешнего воздуха и отработанного внутреннего воздуха.Их КПД достигает 95%, а минимальным считается 80% «обратного восстановления» энергии. Активация систем нагнетания происходит только в тех случаях, когда пассивные средства не в состоянии обеспечить необходимый уровень вентиляции. Стена герметично закрывается паропроницаемой и воздухонепроницаемой пленкой по всей поверхности внешнего покрытия. Для ГВС по южному скату кровли выбраны солнечные коллекторы (11 шт.). Установленная площадь 18 кв.м. Из-за высокой стоимости фотоэлектрических панелей они не предусмотрены в конструкции. Их можно разместить на северном скате крыши площадью 107 кв.м. С учетом того, что 8 кв.м. панелей необходимы на 1 кВт мощности, тогда мощность кровельных панелей будет около 13 кВт, что абсолютно достаточно для удовлетворения потребностей одного домохозяйства. Мы также предлагаем собирать дождевую воду с крыши здания в резервуар, расположенный под плитой на отметке ± 0,00.Танк разделен на два сектора. Первый сектор содержит воду, собранную с крыши, которую можно использовать на кухне и в ванных комнатах. После однократного использования вода поступает во второй сектор, где снова после фильтрации используется для очистки бачков унитаза. Наконец, вода поступает в септик, где она проходит анаэробную обработку (без кислорода), фильтруется корнями растений (система очистки сточных вод «Болото») и используется для полива сада.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
