Что такое топочная: Основные требования к помещению для установки газовых котлов

Содержание

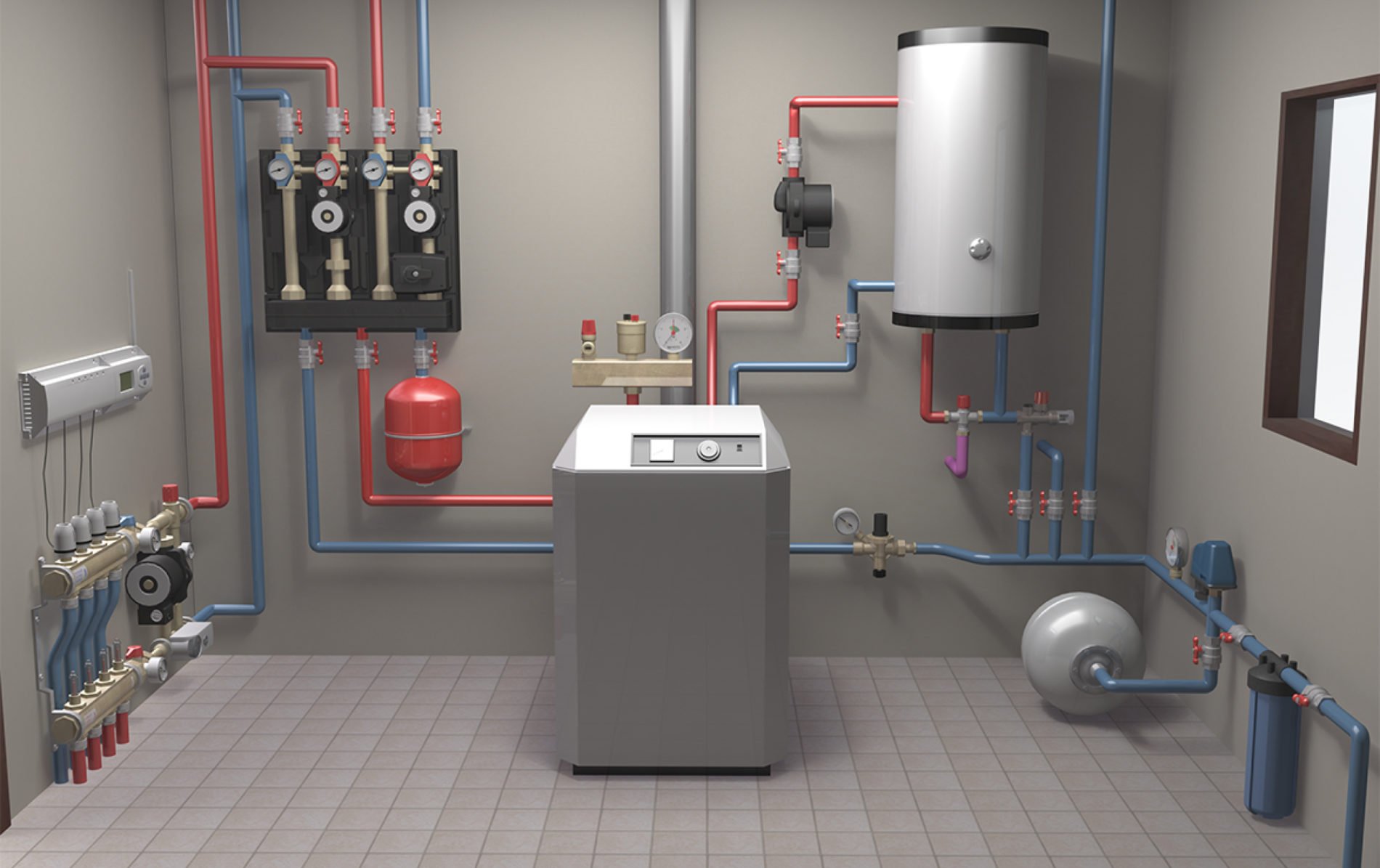

Основные требования к помещению для установки газовых котлов

Газовые котлы нашли широкое применение для работы в составе автономных систем отопления. Простота эксплуатации, дешевизна «голубого» топлива – все это способствует их популярности у собственников жилья, особенно в частном секторе. В то же время работа с этими агрегатами требует особой осторожности. Соответственно, и помещения, в которых они располагаются, также должны соответствовать определенным стандартам и отвечать необходимым  требованиям.

Мало кто из собственников жилых строений задумывался над вопросом, как правильно называется та «комната», в которой будет установлен газовый котел (о его выборе читайте тут). А от названия и зависит порядок ее обустройства и условия, которые необходимо будет при этом выполнить.

Часто можно услышать – «домашняя котельная». Правильно ли это? Прежде чем определиться с требованиями, которые предъявляются к этому помещению, следует разобраться с терминологией. Ведь полноценную топочную обустроить гораздо проще, чем котельную.

Например, меньше проблем с монтажом электрооборудования.

Не вдаваясь в подробности, тонкости определений и различных дополнений к основным регламентирующим документам, укажем, что топочная – это или пристроенное к зданию отдельное помещение, или специально выделенная для установки котла комната в самом доме. Это первое. Кроме того, в ней можно ставить не более 2-х единиц газовых отопительных приборов (котлов). При этом есть ограничение по их совокупной мощности – не более 200 кВт. Следовательно, что касается частного дома (за редким исключением), то оборудуется именно топочная, а не котельная.

Следует указать, что речь идет о котлах напольной установки. Настенные модели могут монтироваться практически в любом помещении, кроме тех, в которых постоянная избыточная или повышенная влажность (прачечная, ванная или туалетная комнаты; бассейны). Также их нельзя устанавливать в спальнях и детских. Как правило, для удобства управления настенным котлом его располагают на кухне (до 30 кВт).

А вот для приборов напольного исполнения нужна полноценная топочная.

Еще раз отметим, что разговор идет именно о газовых напольных котлах.

Требования к обустройству «топочной»

Размеры помещения

Все газовые котлы имеют конструктивные отличия, в том числе, и по типу камеры сгорания. Если она закрытая (проложен коаксиальный дымоход), то габариты комнаты роли не играют. А вот для моделей с открытыми камерами есть определенные нормативы (по минимуму):

  • 7,5 м3 – для приборов мощностью до 30 кВт;
  • 13,5 м3 – до 60 кВт;
  • 15 м3 – для котлов с мощностью более 60 кВт. При этом на каждый дополнительный «киловатт» прибора необходимо добавлять 0,2 м3 помещения.

Объем, как известно, это произведение величин: длина х ширина х высота. Так вот, последний параметр – строго фиксированный и не может быть менее 2 м. Поэтому выбирать размеры помещения нужно с «оглядкой» именно на его высоту.

Расположение топочной

На любом этаже, включая подвальные и цокольные. Это касается всех моделей, где перемещение жидкости по трубам (вода, антифриз) осуществляется принудительно (насосом). Но если котел серии TLO (естественная циркуляция теплоносителя), то только в цоколе или подвале.

Дверь в топочную должна соответствовать нормам пожарной безопасности (тип III). Внизу – зазор между ее низом и полом – не менее 0,025 м2. Если дверь примыкает к полу плотно, то обустраивается небольшое окошко в ее нижней части, закрываемое решеткой.

Освещенность

На каждый «куб» помещения – не менее 0,03 м2остекленной поверхности. Причем минимум одно окно (не менее 0,25 м2) – на улицу (это не относится к приборам с закрытыми камерами)

Вентиляция

Во-первых, обязательно наличие форточки. Во-вторых, должна быть и принудительная вытяжка. За 1 час она должна обеспечивать 3-кратный воздухообмен.

Место установки котла

  • От лицевой панели котла до стены (двери) – не менее 1 м.
  • Должен быть обеспечен свободный доступ к прибору со всех сторон. Это необходимо для удобства проведения работ по его техническому обслуживанию в полном объеме.
  • Котлы ставятся на постамент, высота которого, а также противопожарные требования к его обустройству оговариваются в Инструкции по монтажу прибора.
  • Стена (или стены), у которой расположен котел, должна быть из негорючих материалов (или надежно защищена от термического воздействия).

Необходимо учесть, что все вышесказанное касается частных домов с централизованным газоснабжением. Если используется сжиженный газ (баллоны), то есть некоторые особенности. Например, в этом случае котел нельзя монтировать в подвальном помещении.

Поэтому такие нюансы следует уточнять дополнительно.

Кроме того, есть особенности в зависимости и от того, из какого материала построен дом, сделаны межэтажные перекрытия. Поэтому перед подключением газоснабжения, чтобы не возникло проблем, желательно пригласить специалиста с целью осмотра топочной и выявления недостатков.

Нужно понимать, что требования постоянно дорабатываются, изменяются, уточняются. Кроме того, в каждом регионе есть и своя нормативная база. Поэтому подсказка профессионала лишней не будет, ну а основные и важнейшие моменты мы указали.

Требования к помещению топочной | Природный газ для Вас

Для начала хочу напомнить, что установить отопительный котел, водонагреватель или др. отопительный аппарат можно как в кухнях, так и специально предназначенных для этого помещениях, —

топочных. Также хочу заметить, что в ванных комнатах вышеперечисленные приборы устанавливать запрещено. Если Вы решили выделить для отопительного оборудования отдельное помещение, то Вам, просто необходимо ознакомиться с материалами изложенными в этой статье.

Так что же такое топочная?

Топочная

Топочная — пристроенное или встроенное помещение в жилых, общественных, производственных, складских, административных и бытовых зданиях промышленных и сельскохозяйственных предприятий, предназначенное для установки, как правило, не более двух единиц отопительного газового оборудования тепловой мощностью до 100 кВт каждая единица для обеспечения теплотой общественного, производственного, складского, административного или бытового здания промышленного и сельскохозяйственного предприятия,

одноквартирного жилого дома или отдельной квартиры. Допускается в топочных предусматривать установку до четырех единиц отопительного газового оборудования с закрытой герметичной камерой сгорания суммарной мощностью до 200 кВт.
Примечание: — К топочным допускается относить отдельно стоящие здания, соответствующие требованиям описанным ниже.
То есть, если говорить простыми словами, то это специальное помещение, где у нас будет установлен котел, или водонагреватель.

Сразу же возникает вопрос: какой должен быть объем помещения топочной?
Хочу отметить, что прежде чем забивать себе голову, по поводу величины топочной нужно решить какой Вы разместите котел (Рекомендую к прочтению статью: выбор газового котла), при этом особое внимание, нужно уделить такой опции у котла как закрытая камера сгорания или открытая, так как

объем помещения топочной при установке отопительного газового оборудования (под это определение попадают котлы и водонагреватели , как вы уже догадались) с закрытой (герметичной) камерой сгорания не нормируются. А большинство современных котлов выпускается именно с закрытой камерой.

Если же все-таки Вам не повезло попасть под эти условия возвращаемся к объему помещения топочной, который зависит от суммарной тепловой мощности всего размещаемого отопительного газового оборудования (за исключением, оборудования с закрытой камерой сгорания), и должен быть не менее приведенного в таблице:

Суммарная тепловая мощность газового оборудования кВт Объем помещения топочной м
3
До 30 включ. 7,5
Св. 30 » 60 « 13,5
» 60 » 200 « 15,0


С объемом разобрались, идем дальше…

Теперь нас интересуют следующие параметры: ширина, длина, высота топочной, наличие приточной вентиляции и место установки газового котла (или любого другого отопительного прибора).

Начнем с высоты, так как тут все просто и ясно: высота помещения топочной дожна быть не менее 2 метров и точка.

Теперь, что касается периметра топочной: тут существует несколько факторов. Периметр, в принципе произвольный, главное, чтобы ширина проходов в свету со стороны фронта газового оборудования до противоложной стены была не меньше 1 метра, то есть

от самой выступающей точки лицевой части котла. Теперь прикинем площадь пола: тут следует вспомнить со школы, что объем прямоугольника равен произведению площади на высоту, то есть, минимальный объем мы уже знаем, из таблицы выше, обозначим его буквой V, также мы уже знаем высоту (обозначим h), за размеры сторон примем буквы a и b, ну и площадь пола соответственно S. Итак площадь нашей топочной вычисляется по формуле: S = V/h = a*b. Будем считать, что с размерами топочной определились.

Переходим к дополнительным условиям:

В топочной должна быть предусмотрена вытяжная и приточная вентиляция.

В СНиП ясно указано, что топочные должны иметь

вытяжной вентиляционный канал (для РБ СНБ 3.02.04 вам в помощь, а для РФ раньше было написано в СНиП 2.04.08-87* п.6.42, п.6.43. теперь смутно в СНиП 31-02-2001, но в принципе почти тоже самое), окно (для РБ, для РФ СНиП 31-02-2001 6.14) и отверстия с решеткой в нижней части двери или стены, выходящей в смежное помещение (или зазор, между дверью и полом), площадь которого должна быть не менее 0,02 м.кв. Что касается окна, то оно должно быть площадью 0,25 м.кв. или больше, выходящее на улицу . (Опять же, если Вы планируете установить котел с закрытой камерой сгорания, указанное окно для РБ можно не предусматривать, для РФ, раньше СНиП 2. 04.08-87 теперь СНиП 31-02-2001 п.6.14).

С размерами, отверстиями и прочей атрибутикой определились. Теперь будем определяться с

местом расположения самой топочной. Тут есть несколько основных моментов: при газоснабжении СУГ- в подвальных и цокольных этажах зданий располагать помещение топочной запрещено, но это случай редкий (не путать СУГ с природным газом Ch5). Раньше не допускалось устройсво топочных помещений в подвалах и чердачных помещениях, теперь же, при газоснабжении природным газом допускается установка аж до четырех единиц отопительного газового оборудования, но с закрытой камерой горения (суммарная мощность до 200кВт ). А располагать топочные можно на любом из этажей, в том числе подвальном или цокольном, а также на крыше или чердаке одноквартирного жилого дома. Кстати, когда будете проектировать топочную, не забудьте про устройство дымохода, о чем будет рассказано более подробно в другой статье. Да, чуть не забыл — воздух для котлов или водонагревателей с закрытой камерой горения нужно брать с улицы, через специально предусмотренный воздуховод или коаксиальный дымоход.

Статью, где кратко изложены требования к установке котла.

PS: если Вам понравилась статья, то Вы можете оказать помощь на кнопку +1, которая повысит статье рейтинг и поможет следующим посетителям вместо спама найти нормальную статью. Спасибо. (Все данные для РБ брались из СНБ 4.03.01-98 с учетом внесенных изменений по издание №8, введенное с 2008-03-01, для РФ раньше СНиП 2.04.08-87* п.6.42, п.6.43., теперь СНиП 31-02-2001, СНиП 42-01-2002).

Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!

Топочная камера — Большая Энциклопедия Нефти и Газа, статья, страница 1

Топочная камера

Cтраница 1

Топочная камера образуется из ртутной радиационной поверхности нагрева, конструктивное выполнение которой видно на фиг. Производительность циркуляционного ртутного насоса равна 2150 / и / час, напор 19 атм при 1200 об мш.  [1]

Топочная камера и конвективные поверхности нагрева очищаются от отложений летучей золы с помощью паровой обдувки. Обдувоч-ные приборы различных типов изготовляются заводом Ильмарине.  [2]

Топочные камеры оформлены как с задним наклонным сводом, так и без свода.  [3]

Топочная камера полностью открытая, причем газы выходят из нее наверх.  [5]

Топочная камера кирпичная, без каких-либо экранов. Под решетку подается смесь воздуха и горячих газов.  [6]

Топочные камеры следует выполнять полностью открытыми. Может быть полезен лишь небольшой задний свод высоко над решеткой, не мешающий забросу топлива. Как правило, необходимо экранировать топки, причем следует стремиться использовать нижние коллекторы боковых экранов в качестве охлаждаемых панелей решетки.  [7]

Топочные камеры у всех котлов ДКВР образуются боковыми экранами шатрового типа. Котлы ДКВР-10 и ДКВР-20 имеют, кроме того, задний и передний экраны.  [9]

Топочная камера и горелочные устройства в современном парогенераторе выполняют много задач.  [10]

Топочная камера представляет собой вертикальную шахту, в которой газы обычно движутся вверх. Основная масса золы, находясь в потоке этих газов, движется со скоростью 5 — 10 м / сек и газами выносится из топки. При нормально организованном топочном процессе на пути движения зольные частицы охлаждаются, затвердевают и выносятся из топки в гранулированном состоянии. Вблизи топочных экранов образуется относительно холодный слой газов, в котором зольные частицы также гранулируются. Так как скорость газов в этом пристенном слое снижается до нуля, то зольные частицы выпадают в твердом состоянии. Отличительной особенностью топок с удалением шлака в твердом состоянии является наличие в нижней части топки холодной воронки с пониженной по сравнению с ядром факела температурой. Попадающие в эту зону расплавленные зольные частицы гранулируются и вместе с зольными частицами пристенного слоя сползают по наклонной поверхности воронки и через нее удаляются. В топках с твердым шлакоудалением капли шлака переводятся в твердую фазу во взвешенном состоянии и ъ таком виде удаляются из топки.  [12]

Топочная камера соединяется с конвективной шахтой горизонтальным газоходом, образуя П — образную компоновку. В конвективной шахте расположены первичный и вторичный перегреватели и испарительные панели. Топочная камера и конвективная шахта заключены в стальные кожухи. Эти цилиндрические корпуса и небольшой каркас составляют жесткую конструкцию для передачи нагрузок трубной системы. Пространство между цилиндрическим корпусом и внутренней обшивкой охлаждается воздухом, идущим на горение.  [14]

Топочная камера в большей или меньшей степени экранирована в зависимости от влажности топлива и устройства котла.  [15]

Страницы:      1    2    3    4

Экраны топочные — Энциклопедия по машиностроению XXL

Работа котельной установки осуществляется следующим образом. Топливо, подаваемое в топку через горелку 3, сгорает в факеле, температура которого достигает 1500—1700° С. Экраны топочной камеры воспринимают основное количество тепла, которое излучает факел, поэтому их называют радиационной поверх-  [c.127]

Устранение наброса факела на экраны топочной камеры для предотвращения повышения температуры труб и создания вблизи их поверхности восстановительной газовой среды, содержащей сероводород.[c.241]


С проблемой наружной коррозии экранов особенно часто приходится сталкиваться при сжигании антрацитового штыба — АШ. Вследствие низкой реакционной способности этого топлива происходит затягивание процесса его воспламенения и горения. Часто имеет место на-брос факела на экраны топочной камеры. В пристенной области образуется восстановительная атмосфера. Положение усугубляется при неравномерной раздаче пыли  [c.35]

Барабан, экраны топочной камеры, испарительные панели конвективной шахты и опускные трубы составляют контур естественной циркуляции, в котором имеются большой и малый экраны. Средняя кратность циркуляции по всем циркуляционным контурам равна 4,8.  [c.223]

Экраны топочной камеры разделены на 16 самостоятельных циркуляционных контуров. Схема испарения — двухступенчатая, с промывкой пара питательной водой. Первая ступень испарения (чистовой отсек) включена непосредственно в барабан котла и представляет собой сочетание циклонов и паропромывочных устройств. Вторая ступень испарения (солевой отсек) организована в контурах циркуляции, включенных на выносные циклоны.  [c.221]

На рис. 7-28 и 7-29 показана циркуляционная схема парообразующего контура и гидравлическая схема водогрейной части комбинированного пароводогрейного котла. В парообразующий контур включены все экраны топочной камеры. При этом два циклона, на которые включены боковые и задний экраны, являются чистовым отсеком, а третий циклон с включенным на него фронтовым экраном является солевым отсеком. Непрерывная продувка производится из солевого циклона с использованием ее теплоты в расширителе непрерывной продувки.  [c.235]

Эжекционные амбразуры 107 Экономайзеры водяные 253 Экраны топочные 11  [c.396]

С проблемой наружной коррозии экранов часто приходится сталкиваться при сжигании антрацитового штыба — АШ. Из-за низкой реакционной способности этого топлива происходит затягивание процесса его воспламенения и горения. Имеет место наброс факела на экраны топочной камеры. В пристенной области образуется восстановительная атмосфера. Положение усугубляется при неравномерной подаче пыли по горелкам и повышенных присосах воздуха в топку, когда через горелки воздуха вынужденно подается меньше, чем необходимо для полного сгорания топлива.  [c.211]

Во избежание коррозии при сжигании высокосернистого мазута принимаем ввод воды в экраны топочной камеры, а выход горячей воды — из конвективной поверхности нагрева.  [c.389]


Шлаковый бункер 65, 68 Штыб антрацитовый 25 Эжекционные амбразуры 106 Экономайзеры водяные 10 Экранные трубы 109 Экраны топочные 10, 108  [c.398]

Что такое экраны топочной камеры Назначение экранов.  [c.151]

Газовая плотность (герметичность) достигается за счет применения груб с плавниками или проставками (см. рис. 3-26,6 и рис. 6-15,6). Из таких труб выполняются экраны топочной камеры, стены газоходов и перегородки. В топочной камере котлоагрегатов, работающих с наддувам, создается давление порядка 3—4 кПа (300—400 кгс/м ) и за счет этого напора преодолевается сопротивление конвективных поверхностей нагрева, золоулавливающих устройств, соединяющих газоходов, т. е. всего тракта, включая дымовую трубу.  [c.281]

Пылеугольные топки, как правило, полностью экранированы. Схема пылеугольной топки показана на рис. 3.13. Охлаждаемые водой топочные экраны, представляющие собой лучевоспринимающую поверхность топки, состоят из ряда труб, расположенных вдоль стен топочной камеры и включенных в самостоятельные циркуляционные контуры. Экранные трубы чаще бывают гладкими, но иногда экраны компонуются из плавниковых труб (труб с продольными ребрами — плавниками, расположенными на противоположных сторонах образующей поверхности трубы). Экраны располагают вплотную к обмуровке или отступая от стенки топочной камеры.  [c.251]

Котельная установка, служащая для производства пара (рис. 19-1), представляет.собой сложное сооружение, основными элементами которого является топка (Л/) и паровой котел (А2). В топке осуществляется сжигание топлива, в результате чего выделяется химически связанное в нем тепло в котле тепло, выделившееся из топлива в процессе горения и пошедшее на нагрев образовавшихся газообразных продуктов сгорания до высокой температуры, передается от этих газов воде, которая превращается в пар. В современной котельной установке под собственно котлом понимают всю совокупность парообразующих элементов установки, как-то топочные экраны, фестоны, конвективные котельные поверхности.  [c.250]

Стены топочной камеры изнутри покрывают системой охлаждаемых водой труб —топочными водяными экранами. Эти экраны имеют  [c.257]

Топочная камера котла, как и конвективная шахта, полностью экранирована. Экраны топочной и поворотной камер и задняя стенка конвективной шахты выполнены из труб 0 60X3 с шагом s = i=64 мм.  [c. 33]

В котле ПК-40-1, предназначенном для сжигания каменных углей с жидким шлако-удалением, такое же расположение горелок, как в котле ПК-40. Экраны топочной камеры до отметки несколько выше горелок ошипованы и покрыты хромитовой массой. Пароперегреватели расположены одинаково в обоих корпусах. При этом первой ступенью вторичного перегревателя является вынесенный паро-паровой теплообменник, а второй — конвективный пакет в опускном газоходе, размещенный ниже выходного пакета змеевиков основного перегревателя. Во всем остальном сохраняется конструкция, аналогичная с конструкцией котла ПК-40. Незначительные изменения по сравнению с котлом ПК-40-1 имеет котел типа ПК-40-2, также предназначенный для сжигания каменных углей.  [c.93]

В энергетических парогенераторах докритического давления ряд поверхностей нагрева охлаждается изнутри пото ком 1КИПЯЩ0ГО рабочего тела. Сюда относятся испарительные экраны топочной камеры, кипящие водяные экономайзеры, вынесенные переходные зоны прямоточных котлов И т. д.  [c.220]

Топка и опускные газоходы имеют общие промежуточные. экраны. Топочная камера призматическая, вертикальная, открытого типа. Объем топочной камеры 763 м Экраны топочной камеры собираются из 12 блоков. Экраны выполнены из труб 0 60X4 мм, сталь марки 20. В ппжней части фронтовой и задний экраны образуют скаты пода топки.  [c.118]

Топочные камеры, воздухоподогреватели, ограждающие поверхности и т. д. для парогенераторов одинаковой производительности независимо от давления остаются неизменными. Экраны топочной камеры парогенераторов выполнены из мембранных панелей, сваренных из труб диаметром 57×5 мм. Для парогенераторов серии применено топочное устройство с предтоп-ком для предварительной газификации.  [c.219]

В котле ПК-40-1, предназначенном для сжигания каменных углей с жидким шлакоудалением, экраны топочной камеры ошипо-ваны и покрыты хро.митовой массой и закрываются плоским подом с леткой. Пароперегреватели расположены одинаково в обоих корпусах котла.[c.122]

Котлы ДКВР-10-13 с укороченным верхним барабаном (рис. 35) имеют низкую компоновку топочной камеры. Верхний и нижний барабаны соединены между собой пучком кипятильных труб. Конвективный пучок труб разделен чугунной перегородкой на два газохода. Трубы радиационной поверхности нагрева, соединяя между собой верхние и нижние коллекторы, образуют потолочный и боковые экраны топочной камеры.  [c.73]

В топочной камере за счет установки вер.хних коллекторов для фронтового и заднего экранов осуществлено подъемное движение воды во всех интенсивно обогреваемых трубах. Трубы заднего экрана топочной камеры п верхней части образуют фестон.  [c.156]

Для всех котлоагрегатов поставляются экраны топочной части (для котлоагрегатов ПТВМ-180 — двусветные экраны) пакеты конвективной части с камерами и креплениями трубопроводы в пределах котлоагрегата гарнитура лестницы и площадки (кроме котлоагрегатов КВ-ГМ-4, КВ-ГМ-6,5).[c.169]

Экраны топочной камеры разделены на 23 циркуляционных контура. Питание фронтовых панелей осуществляется шестью, а задних 12 стояками из труб 0219X18 мм.  [c.89]

При наличии установки для подачи рециркулируюших газов в топочную камеру в программу испытаний могут включаться опыты по определению влияния доли рециркулирующих газов на экономичность котла, распределение тепловых нагрузок на экраны топочной камеры, температуру перегретого пара, концентрацию оксидов азота в уходящих газах.  [c.79]

Рис. 1.9. Схема модуля котла с псевдоожижен-ным слоем под давлением для ТЭС мощностью 320—635 МВт 1—псевдоожпженный слой с экономайзерной поверхностью 2, 3—пароперегреватели с псевдоожиженным слоем 4—псев-доожиженный слой вторичного пароперегревателя 5—дожигание уноса 6—испарительные экраны 7—корпус модуля котла /—питательная вода Я—перегретый пар III, У V—вход и выход вторичного пара Л—воздух В—топочные газы
Использование покрытий с высокой излучательной способностью в интервале температур 1000—1500°С в топках паровых котлов, металлургических печах и в других нагревательных устройствах в настоящее время является еще недостаточно широким. Следует отметить, что в ряде отечественных конструкций используются хромитовая обмазка, наносимая в качестве изоляционного материала на ошипованные экраны котельных топок [177], а также магнезиальная обмазка, рекомендуемая ОРГРЭС. Кроме того, имеются отрывочные сведения по применению покрытий в топочных и печных установках за рубежом. Э. Кречмар [55] указывает, что в ГДР с успехом применяют наносимое методом плазменного напыления покрытие, которое значительно увеличивает теплоотдачу водоохлаждаемой медной фурмы и препятствует расплавлению рубашки.  [c.211]
Рис. 3-25. Размещение экранных и ширмовых поверхностей нагрева в топочной камере, а —топочная камера с двухсветным экраном / — экраны настенные i — двухсветный экран размещение ширм в камере б — вертикальное в — смешанное — г — горизонтальное.
В топочной камере стремятся разместить возможно больше экранных поверхностей нагрева с тем, чтобы глубже охладить продукты сгорания топлива. В топочной камере, изображенной на рис. 3-24, экранами покрыты все стены, потолок и под топки. При необходимости иметь экраны с поверхностью больше, чем поверхность ограждений, в топочной камере размещают так называемые двухсветные (с двусторонним освещением факелом) экрачы и ширмовые поверхности нагрева — ширмы.  [c.142]

Удаление шлака из топочной камеры сухое, теплонапряжение объема —230 кВт/м или 200-10 ккал/(м -ч). На стенах топки установлено по восемь обдувочных аппаратов с подачей к ним сжатого воздуха. Растопка котла должна выполняться на мазуте от форсунок, размещенных в амбразурах. Стены топки поворотной камеры и заднего экрана защищены гладкими экранными трубами диаметром 60X4 мм.  [c.260]

Общий вид котла ДКВР-20 с решеткой ЧЦР показан на рис. 6-22. Котел выдает перегретый пар, для чего установлен пароперегреватель, размещение которого видно из рис. 6-22,а. Трубы боковых экранов включены в верхние коллекторы, и экранирован лотолок топочной камеры. В боковые экраны вода поступает из нижнего барабана, а в фронтовой из верхнего барабана. Котел устанавливается на поста-  [c.268]


Устройство и монтаж водогрейного котла КВ-ГМ

___________________________________________________________________________

Водогрейный котел КВ-ГМ предназначен для получения горячей воды давлением до 1,6 (16,3) МПа (кгс/см2) и номинальной температурой 150 С, используемой в системах отопления и горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

Котел КВ-ГМ выполнен в газоплотном исполнении, имеет горизонтальную компоновку, состоит из топочной камеры и конвективного газохода.

Топочная камера, состоящая из потолочного, подового и двух боковых экранов, экранирована трубами D60×3мм с шагом 80мм, входящими в коллекторы D159×7 мм.

Между трубами ввариваются проставки шириной 20мм, обеспечивающие газоплотность панелей топки котла. Трубы боковых экранов, расположены горизонтально.

Конвективная поверхность нагрева, находящаяся следом за топочной камерой, состоит из U-образных ширм из труб D32×3 с шагом S1 =80мм и S2=33мм.

Боковые стены конвективного газохода закрыты горизонтально расположенными трубами D60×3мм и ввариваются в вертикальные коллектора D159×7мм.

Между потолочными и подовыми трубами конвективного газохода ввариваются проставки шириной 20мм, обеспечивая газоплотность панелей котла.

Газоплотность боковых стенок обеспечивается путем приварки уголка 32×32×4. Доступ к конвективным поверхностям обеспечивается за счёт расположенного над конвективной камерой прямоугольного лаза 400×450мм. и лаза в коробе газовом коробе.

Циркуляция воды в котле принудительная. Подвод воды осуществляется в коллектор конвективной части, отвод воды – из коллектора топочного блока.

С фронта водогрейного котла КВ-ГМ расположена неохлаждаемая фронтовая поворотная камера, на которую устанавливается горелочное устройство.

Данная поворотная камера устроена таким образом, что имеет возможность открытия на любую сторону котла, не снимая горелочного устройства, тем самым, обеспечивая доступ в топочную камеру котла и секциям конвективной части.

Котел КВ-ГМ самонесущий, имеет 8 опор, приваренных к нижним коллекторам. Опоры, расположенные на стыке конвективного газохода и топочной камеры, неподвижны.

Опорами котельный агрегат опирается на раму, изготовленную из швеллера №20 при поставке единым блоком или на бетонные стойки при поставке двумя блоками – топочным и конвективным. При этом нагрузки на фундамент определяются по схемам.

При варианте аппарата на раме устройство специального фундамента не требуется. Конструкцию фундамента и закладных деталей, при поставке котла двумя блоками, разрабатывает организация, проектирующая котельную.

Водогрейный котел КВ-ГМ состоит из двух основных элементов: топочного и конвективного блоков. Каждый имеет облегченную обмуровку и металлическую обшивку.

Блоки топочный и конвективный стыкуются непосредственно между собой с помощью фланцевого соединения и уплотнительного шнура (входящего в комплект поставки в случае раздельной поставки котла).

На правой боковой стенке агрегата находятся сливные воронки, в которые выводятся воздушные линии. Дренажные линии и штуцера для отвода конденсата из топочного и конвективного блоков находятся по обеим сторонам

Штуцера слива конденсата у топочного и конвективного блоков вварены в подовые экраны котла. Дренажные трубы для слива воды из аппарата имеют диаметр 28х3, для слива конденсата – 18х2.

На боковых стенках котла КВ-ГМ имеются смотровые гляделки, отборное устройство разряжения располагается на потолочном экране топочной камеры. Отборное устройство разрежения необходимо для слежения за давлением (или разрежением) в топочной камере.

На потолочном экране топочной камеры и на газовом коробе находятся два взрывных предохранительных клапана.

Взрывные предохранительные клапаны предназначены для сбрасывания давления воздуха (газов) в топке и конвективных поверхностях котлоагрегата при достижении его критического значения.

Клапаны срабатывают путём разрыва чувствительной прокладки, изготовленной из специального огнеупорного материала типа КТПУ-10.

В случае срабатывания клапана, вышеуказанную прокладку необходимо заменить, изготовив её из материала КТПУ-10, допускается её изготовление из листа асбестового толщиной 5мм.

Для комплектации котлов могут быть использованы газовые, легко-жидкотопливные и комбинированные автоматизированные горелочные устройства различных отечественных и зарубежных производителей, имеющие соответствующие технические характеристики.

Газовый короб крепится к котлу при помощи фланцевого соединения и имеет в комплекте ответный фланец для присоединения к дымоходу котла.

Рекомендации по монтажу водогрейного котла КВ-ГМ

Монтаж котла КВ-ГМ при поставке двумя блоками:

— Проверьте правильность расположения фундамента относительно продольной и поперечной оси здания. Размер отклонений и их направление сравните с допускаемыми отклонениями.

— Для выравнивания высотных отметок фундамента можно применять металлические подкладки, но не более 3 штук в одном пакете, с последующей сваркой по периметру. Подкладку укладывайте на фундамент под опоры.

— Устанавливать подкладки по краям опор запрещается. Подкладки должны плотно прилегать к поверхности фундамента и к нижней поверхности башмака опоры котлоагрегата.

— При необходимости срезать детали упаковки и транспортировки. Контроль мест срезки провести при гидроиспытаниях.

— Установите блок топочный.

— Установите конвективный блок. Между подвижными и неподвижными плитами опор коллекторов перед их установкой нанесите графитовую смазку.

— Установите перепускные трубопроводы. Обмуровка производиться заказчиком.

— Смонтируйте дренажные и воздушные трубопроводы. Трассировку и крепление выполнить по месту. Арматуру установить в местах, доступных для обслуживания и осмотра.

— Смонтируйте газовый короб. Для обеспечения герметичности при присоединении короба газового к конвективному блоку необходимо предусмотреть уплотнительный материал, который в поставку агрегата не входит.

— Проведите гидравлическое испытание котла КВ-ГМ.

— Установите на аппарате горелочное устройство.

— Произведите работу по заделке стыка блоков, по изоляции перепускных трубопроводов, дренажных и воздушных линий.

Монтаж котла КВ-ГМ при поставке единым блоком:

— При установке котла на фундамент монтаж такой же как с двумя блоками.

— Срезать детали упаковки и транспортировки. Контроль мест срезки провести при гидроиспытаниях.

— Смонтируйте дренажные трубопроводы. Трассировку произведите по месту. Арматуру установите в местах удобных для обслуживания.

— Установите лестницу.

— Установите на котле горелочное устройство.

— Обмуровка перепускных трубопроводов производиться на монтаже заказчиком.

Проведите комплексное опробование котлоагрегата согласно программы, составленной специалистами предприятия – заказчика и пусконаладочной организации.

___________________________________________________________________________

___________________________________________________________________________

  • Неисправности котла АОГВ-23 ЖМЗ
  • Параметры и устройство газовых котлов АОГВ и АКГВ
  • Автоматика котла Baxi Luna-3 Comfort
  • Установка и монтаж котла Бакси Слим
  • Регулировки и сервисное обслуживание котла Беретта Чао
  • Определение кода ошибок и неисправностей котлов Rinnai
  • Ошибки и неисправности газового котла Термет
  • Значение кода ошибок и неисправностей котлов Вайлант
  • Определение неисправностей и ошибок котлов Висман
  • Вопросы по обслуживанию котлов Навьен
  • Вопросы по неисправностям дизельных котлов Китурами
  • Котлы Юнкерс — На вопросы пользователей отвечают мастера
  • На вопросы по котлам Electrolux отвечают специалисты
  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Топочная камера котла



Изобретение относится к конструкции топочных камер котлов при сжигании жидкого и газообразного топлива. Конструкция состоит из внешнего ограждения, установленных внутри топочного объема уголковых или плоских стабилизаторов пламени. Внутри зон стабилизации устанавливаются трубы подвода вторичного/третичного воздуха. Вдоль внешнего ограждения установлены отражатели. Таким образом в процесс организации сжигания топлива вовлечены дополнительные поверхности нагрева, устанавливаемые внутри топки. Они используются не только в качестве поверхностей охлаждения, но и в качестве элементов, организующих сам процесс горения. Изобретение позволяет уменьшить габариты топочной камеры. 3 з.п. ф-лы, 3 ил.

Изобретение относится к конструкции топочных камер котлов при сжигании жидкого и газообразного топлива.

Известны конструкции топочных камер котлов, выполненных из ограждающих и ширмовых поверхностей нагрева (2). Ширмовые или двухсветные экраны вводятся в объем топочной камеры, увеличивая теплоотвод на единицу длины или высоты топочной камеры, то есть указанные поверхности нагрева выполняют одну функцию — отвод тепла. Как известно, топочная камера современного котла выполняет две основные функции: сжигание топлива и охлаждение газов до определенной температуры на выходе из топки. Задачей изобретения является снижение объема и уменьшение габаритов топочной камеры путем вовлечения в процесс организации сжигания топлива устанавливаемых внутри топки дополнительных поверхностей нагрева, т.е. использование их не только в качестве поверхностей охлаждения, но и в качестве элементов, организующих сам процесс горения, т. е. выполняющих не одну, а несколько функций. Указанная задача достигается тем, что у топочной камеры для сжигания жидкого и газообразного топлива, состоящей из ограждающих и ширмовых (двухсветных) поверхностей нагрева и горелочного устройства, ширмовые поверхности нагрева располагают в виде уголковых или плоских стабилизаторов пламени, часть плоских стабилизаторов устанавливают под углом к потоку, в зоне стабилизаторов пламени устанавливают воздуховоды. Внутренняя поверхность стабилизаторов утеплена путем, например, набивки торкрета на шипы. Применение уголковых и плоских стабилизаторов пламени широко применяется в камерах сгорания газотурбинных двигателей (1). Конструкция упомянутых стабилизаторов выполняет функцию организации процесса горения, но не участвует в теплоотводе от газов. На фиг. 1 показан поперечный разрез в плане топочной камеры, на фиг. 2 — сечение А-А на фиг. 1, на фиг. 3 — узел Б на фиг. 1. Конструкция состоит из внешнего ограждения 1, установленных внутри топочного объема уголковых 2 или плоских 3 стабилизаторов пламени. Внутри зон стабилизации устанавливаются трубы подвода вторичного (третичного) воздуха 4. Вдоль внешнего ограждения 1 установлены отражатели потока 5. Работает конструкция следующим образом. Топливо на входе в камеру предварительно смешивается с первичным воздухом при избытке последнего меньше 1. Вторичный и третичный воздух для дожигания бедной смеси подводят далее по ходу газа непосредственно в зоны стабилизации пламени, доводя избыток воздуха до расчетного по условиям минимума химического и механического недожога. Сжигание топлива осуществляется по тракту с интенсивным отводом тепла поверхностями нагрева, которыми являются и сами стабилизаторы. Отвод тепла при сжигании эквивалентен, по эффекту снижения температуры горения, осуществлению рециркуляции охлажденного газа в ядро факела, что, как известно, способствует уменьшению образования окислов азота. По ходу движения горящей смеси при одновременном отводе тепла температура потока снижается, уменьшается при этом и объем газа. Для поддержания характера стабилизации на прежнем уровне угол раскрытия уголков целесообразно увеличивать 2 > 1 ; в пределе уголковый стабилизатор выраждается (при малых скоростях потока) в поперечно установленную пластину 3. На выходе потока пластины целесообразно ориентировать по повороту газа. Для отражения газа, двигающегося вдоль стен ограждения, установлены отражатели 5. Все вышесказанное позволяет организовать процесс сгорания топлива и его охлаждения в единый, что позволяет уменьшить габариты топочной камеры, особенно в длину.

Формула изобретения

1. Топочная камера котла для сжигания жидкого и газообразного топлива, состоящая из ограждающих и ширмовых поверхностей нагрева и горелочного устройства, отличающаяся тем, что ширмовые поверхности нагрева располагают в виде уголковых или плоских стабилизаторов пламени. 2. Камера по п. 1, отличающаяся тем, что часть плоских стабилизаторов устанавливают под углом к потолку. 3. Камера по п.1, отличающаяся тем, что в зоне стабилизаторов пламени устанавливают воздуховоды. 4. Камера по п.1, отличающаяся тем, что внутренняя поверхность стабилизаторов утеплена путем, например, набивки торкрета на шипы.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3

2.1. Общие сведения, классификация паровых и водогрейных котлов

2.1. Общие сведения, классификация паровых и водогрейных котлов

Котел – это устройство, предназначенное для получения пара с давлением выше атмосферного или горячей воды за счет тепла, выделяемого при сжигании топлива. Основными элементами котла являются топка и теплообменные поверхности. Специальное устройство котла, в котором происходит сжигание топлива, называется топкой или топочной камерой. Некоторые типы котлов, например котлы-утилизаторы, не имеют топки. В этом случае получение пара или подогрев воды осуществляются за счет теплоты горячих газов, образующихся при каком-либо технологическом процессе. Газовый тракт котла, т.е. та часть котла, по которой движутся продукты сгорания, разделен на отдельные газоходы. Взаимное расположение газоходов, определяющее траекторию движения продуктов сгорания и расположение поверхностей нагрева, называется компоновкой. Наиболее распространенными в настоящее время являются П-образная, Т-образная и башенная компоновки. Можно выделить и конвективные газоходы, по которым движутся уже относительно холодные газы.

В котел подается вода, которая называется питательной. Питательная вода в котле нагревается, а затем превращается в насыщенный или перегретый пар требуемых параметров. Под параметрами пара подразумеваются его давление и температура. Основным потребителем водяного пара, вырабатываемого в котельных установках, являются паросиловые установки, а также он может использоваться для технологических нужд.

Преобразование питательной воды в пар происходит в поверхностях нагрева котла. К поверхностям нагрева котла относятся испарительные, пароперегревательные и экономайзерные поверхности. Испарительные поверхности нагрева обычно располагаются в топке котла или непосредственно за ней. В них вода нагревается до температуры насыщения и образуется так называемая пароводяная смесь. Пароперегреватели предназначены для получения перегретого пара.

Барабан котла

Они располагаются за топочной камерой. Экономайзерные поверхности нагрева предназначены для предварительного подогрева питательной воды за счет теплоты уходящих из котла продуктов сгорания. Теплообменные поверхности котла конструктивно могут разделяться на отдельные секции или «пакеты».

К основным элементам котла относятся также барабаны, воздухоподогреватели, горелочные устройства, устройства для регулирования температуры перегрева пара. Барабаны котлов предназначены для отделения насыщенного пара от воды, удаления из него избыточной влаги, а также как устройство, в котором аккумулируется количество воды, необходимое для надежной работы котла. Воздухоподогреватели котла – это поверхности нагрева, в которых происходит предварительный подогрев воздуха, поступающего в топку и необходимого для сжигания топлива. Горелочные устройства – это устройства для сжигания топлива в топке котла. Горелочные устройства современных котлов в первую очередь обеспечивают наиболее эффективное сгорание топлива с точки зрения химических процессов и снижение количества вредных веществ, образующихся в процессе горения и выбрасываемых в атмосферу. К устройствам регулирования температуры перегрева пара относятся теплообменники различных типов и впрыскивающие пароохладители.

Для обеспечения работы современные котлы оснащаются в спомогательным оборудованием, к которому относятся дутьевые вентиляторы, дымососы, золоулавливающее оборудование, оборудование по подготовке топлива и т. п. Совокупность котла и вспомогательного оборудования называется котельной установкой.

Одним из важных элементов котла является каркас, предназначенный для размещения и крепления всех его элементов. Он изготавливается из металлоконструкций и опирается на фундамент или элементы здания.

Для обеспечения безопасности работы персонала, а также для снижения потерь теплоты в окружающую среду на котле предусмотрена обмуровка и тепловая изоляция.

Котлы классифицируются по назначению, паропроизводительности, параметрам пара, типу топочного устройства, способу организации взаимного движения продуктов сгорания и рабочей среды, способу организации движения рабочей среды в поверхностях нагрева и виду сжигаемого органического топлива.

По назначению котлы подразделяются на паровые, вырабатывающие водяной пар требуемых параметров, водогрейные, котлыутилизаторы и энерготехнологические котлы. Они предназначаются для энергетических, производственных, отопительнопроизводственных и отопительных котельных установок.

По паропроизводительности котлы подразделяются на котлы малой производительности, котлы средней производительности, энергетические котлы и котлы большой паропроизводительности энергоблоков ТЭС.

Сборка блоков конвективного перегревателя

По параметрам пара паровые котлы подразделяются на котлы, работающие на низком (0,88 МПа), среднем (1,36, 2,36 и 3,9 МПа), высоком (9,8 и 13,8 МПа), критическом (16 МПа), сверхкритическом (24 МПа) давлении. Достижения современной науки и техники в области получения новых конструкционных материалов и сталей позволили создать новые типы паровых котлов, работающих на суперсверхкритическом давлении (до 30 и более МПа).

Паровые котлы малой паропроизводительности (до 20 т/ч) выпускаются на низкое и среднее давление пара. Они получили значительное распространение и широко используются для технологических и хозяйственных нужд, входят в состав стационарных и передвижных котельно-отопительных установок.

Котлы средней производительности (до 100 т/ч) – это, как правило, котлы среднего давления с умеренной температурой перегретого пара (425–450°С) – широко используются в качестве источника технологического пара на промышленных предприятиях.

Энергетические паровые котлы выпускаются на среднее и высокое давление пара и имеют паропроизводительность от 100 до 640 т/ч. Эти котлы устанавливаются на небольших теплоэлектроцентралях и промышленных предприятиях и предназначаются для выработки электроэнергии, получения водяного пара или горячей воды для технологических нужд и нужд отопления.

Котлы энергоблоков ТЭС (КЭС и ТЭЦ) имеют паропроизводительность до 3600 т/ч и выпускаются на среднее, высокое, сверхкритическое и суперсверхкритическое давление пара. Они предназначены для обеспечения выработки электроэнергии и теплофикации населенных пунктов.

По типу топочного устройства можно выделить котлы, оснащенные слоевой топкой, камерной топкой, циклонной топкой, вихревой топкой, топкой с кипящим слоем, специальными топками для сжигания специфических видов топлива. Котлы, оснащенные вихревыми топками и топками с кипящим слоем, в последнее время имеют множество модификаций и получают все более широкое распространение. Их преимущество перед котлами с камерными топками состоит в том, что они могут сжигать твердое топливо ухудшенного качества и широкую гамму промышленных и бытовых отходов. При этом для них не требуются системы пылеприготовления. Они имеют меньшую металлоемкость и более высокие экологические показатели.

По способу организации взаимного движения продуктов сгорания и рабочей среды котлы подразделяются на газотрубные и водотрубные. Водотрубные котлы в свою очередь выпускаются нескольких модификаций: барабанные с естественной циркуляцией, сепарационные (безбарабанные) с многократной принудительной циркуляцией и прямоточные котлы. В котлах с естественной циркуляцией циркуляция воды осуществляется за счет разностей ее плотности; для обеспечения принудительной циркуляции используются циркуляционные насосы, а движение среды в прямоточных котлах осуществляется за счет напора, развиваемого питательным насосом.

Развитие типов водотрубных котлов показано на рисунке 2.1.

Отличительной чертой водотрубных барабанных котлов является наличие одного или нескольких барабанов с фиксированной границей раздела между паром и водой.

Важным шагом в развитии конструкций паровых котлов явилось изобретение прямоточных котлов (рис. 2.1, д). Прямоточное движение рабочей среды в паровых котлах предложено в конце XIX века русскими инженерами, в том числе Д.И. Артемьевым, который в 1893 году создал судовой прямоточный котел.

Прямоточные котлы не имеют барабана, в них вода, а затем пароводяная смесь и пар (называемые вместе рабочей средой) последовательно проходят все поверхности нагрева котла. В отличие от барабанного типа прямоточные котлы могут работать и при сверхкритическом давлении рабочей среды.

По типу тяги в газовоздушном тракте паровые котлы разделяются на котлы с уравновешенной тягой и наддувом. В котлах с уравновешенной тягой движение продуктов сгорания по газовоздушному тракту принудительное и осуществляется за счет совместной работы дымососа и дутьевого вентилятора. В котлах с наддувом сопротивление газового тракта в основном преодолевается работой компрессора.

Рис. 2.1. Развитие типов водотрубных котлов: а – цилиндрический; б – камерный горизонтально-водотрубный; в – двухбарабанный вертикальноводотрубный; г – однобарабанный факельный вертикально-водотрубный; д – прямоточный; 1 – топка; 2 – барабан-сепаратор; 3 – нижний барабан; 4 – выход пара; 5 – раздающая водяная камера; 5′ – коллектор; 6 – трубы котельных пучков; 6′ – трубы настенных экранов; 7 – экономайзер; 8 – пароперегреватель; 8′ – настенный ленточный перегреватель; 9 – воздухоподогреватель; 10 – колосниковая решетка; 11 – горелка; 12 – вход воды в котел

По виду сжигаемого органического топлива паровые котлы разделяются на котлы, сжигающие твердое, жидкое, газообразное топливо, а также бытовые отходы, дрова, биомассу.

Для маркирования паровых котлов приняты такие обозначения: П – прямоточный; Е – котел с естественной циркуляцией; Пр – котел с принудительной циркуляцией и т д. Например, типоразмер Е-420-140ГМ означает: паровой котел с естественной циркуляцией для сжигания газа и мазута паропроизводительностью 420 т/ч с давлением 140 кгс/см 2 (14 МПа).

В чем разница между котлом и печью?

Нет, котлы и топки разные.

Это упрощенный ответ на распространенный вопрос: « Печи и котлы — это одна и та же система отопления?

Многие домовладельцы и жители не знают, что, хотя печи и котлы похожи в том, что они являются системами центрального отопления, которые обогревают жилое пространство, они совершенно разные в , как они обогревают дом.

В WM Buffington мы хотим помочь обучить домовладельцев, чтобы они могли лучше подготовиться к ответам на вопросы профессионалов HVAC. Если у вас возникли проблемы с отоплением и специалист по ОВК спрашивает вас: «У вас есть печь или котел?», Вы должны знать ответ.

Эта статья не только поможет вам понять разницу между котлами и печами, но и поможет вам в устранении проблем с отоплением в вашем доме из-за типа вашей системы центрального отопления.

Что такое бойлер?

Бойлер (он же гидравлическая система отопления) использует горячую воду для закачки тепла в жилое пространство через небольшие трубы. Эти трубы соединены по всему дому. Горячая вода, прокачиваемая по трубам, распределяется по обогревателям плинтусов, чугунным радиаторам или системам излучающих полов. Так котельная система нагревает весь дом за счет правильного распределения тепла.

Котлы дороже печей, так как они являются лучшей системой отопления круглый год.Чем котлы лучше печей?

  • Они эффективно нагнетают тепло в ваш дом, не оставляя холодных мест.
  • Котлы могут работать на газе, масле, электроэнергии или других альтернативных видах топлива.
  • Котельные системы, как правило, требуют только ежегодного обслуживания, а не регулярного ремонта. Ремонт и обслуживание более доступны.
  • Ваши счета за электроэнергию ниже.

Что такое печь?

Опять же, печь (также известная как печь с принудительной подачей воздуха) также является системой центрального отопления, однако печи нагнетают горячий воздух в жилое пространство.

Газовые, масляные и электрические печи заставляют воздух поступать в жилые помещения через воздуховоды. По сути, печь использует теплообменник для нагрева воздуха. Затем нагретый воздух распределяется по всему дому с помощью нагнетательных вентиляторов, проталкивающих воздух через воздуховоды. Это может сделать воздух сухим и вызвать аллергию, но может стать отличной центральной системой для обогрева дома в холодное время года.

Техническое обслуживание печей является более регулярным, поскольку рекомендуется заменять воздушные фильтры печи каждый месяц или годовой квартал.Другие сборы за обслуживание могут быть дороже, чем плата за котельную, но это зависит от проекта технического обслуживания.

В чем разница между котлами и топками? Котлы используют сеть труб по всему дому для перекачивания нагретой воды, обеспечивая необходимую температуру в доме. Печи проталкивают горячий воздух по всему дому через нагнетательные вентиляторы, вызывая выбросы горячего воздуха в дом.

Выбор между котлом и печью

Выше мы перечислили некоторые плюсы и минусы котлов и печей, и каждая система центрального отопления служит определенной цели.Если у вас уже есть печь, установленная в вашем доме, и вы собираетесь установить котельную, это может оказаться очень дорогостоящим.

В домах, в которых не было котельной, необходимо установить бойлер и трубопроводы по всему дому. Для надлежащего обогрева необходимо установить теплые полы, плинтусы или чугунные радиаторы. Если в вашем доме уже была спроектирована система воздуховодов, то, вероятно, лучше отремонтировать печь или установить новую печь.

Установка новой котельной системы может оказаться трудной и потребует некоторого времени, если в доме еще нет котельной.

Если вы действительно хотите выбрать между котлом и печью, обратитесь в WM Buffington. Мы можем подобрать для вас подходящую систему центрального отопления или порекомендовать бесканальную мини-сплит-систему в зависимости от ваших потребностей. Если вам требуется установка печи или котла, обращайтесь к нам, и мы сразу установим его с первого раза.

В чем разница между котлом и печью? · All Seasons Comfort Control, ООО

Есть много слов, которые мы используем как синонимы: «Подвал» и «подвал».«Ручей» и «ручей». «Диван» и «кушетка».

Но вот два термина, которые, как вам кажется, не путают: «печь» и «котел».

Да, они обе обогревают ваш дом, но между этими системами есть важные различия. В публикации блога на этой неделе мы рассмотрим разницу между котлом и печью.

Что такое печь?

Ключевое различие между печью и котлом состоит в том, что один использует воздух, а другой — воду.

Печь — это нагревательный элемент внутри системы приточного воздуха. Он может работать от электричества, масла, пропана или природного газа. Он нагревает воздух, который затем разносится по всему зданию через воздуховоды.

Что такое бойлер?

Как и печь, котел может питаться от нескольких различных источников энергии, включая электричество, газ и нефть. Котел нагревает воду с помощью камеры сгорания, а затем закачивает эту воду по трубам в радиаторы для обогрева здания.

Какие плюсы и минусы использования печи?

Установка печи дает несколько преимуществ, в том числе:

  • Они более распространены, чем котлы, и поэтому менее дороги.Новая печь часто может стоить половину того, что вы заплатили за бойлер.
  • Печи просты в установке. Процесс занимает несколько часов, а установка нового бойлера может занять несколько дней.
  • Если печь протекает, из нее будет течь воздух, а негерметичный котел может привести к повреждению дома водой.

К недостаткам печи можно отнести:

  • Печи менее эффективны, чем котлы, что может означать более высокие затраты на энергию.
  • Они издают шум каждый раз при включении и обеспечивают менее постоянный обогрев, что означает, что в некоторых комнатах может быть теплее или холоднее, чем в других.
  • Поскольку печи циркулируют горячий воздух, они также выдувают пыль и аллергены и могут сделать воздух в вашем доме более сухим зимой. Хотя очиститель воздуха для всего дома, такой как устройство Air Scrubber Plus®, может помочь очистить воздух. Установив его на место, вы убедитесь, что практически каждая поверхность станет чище и безопаснее для вашей семьи, от воздуховодов до мебели, столешниц и дверных ручек. Это так же просто, как включить вентилятор, печь или систему кондиционирования воздуха.

Какие плюсы и минусы использования бойлера?

Как и печь, котел имеет свои преимущества и недостатки. Например:

  • Котлы потребляют меньше топлива, чем печи, а значит, вы можете получить более низкие счета за электроэнергию.
  • Они обеспечивают более постоянный нагрев и меньший рабочий шум. Они также требуют меньшего обслуживания, чем печь.
  • В отличие от печей, котлы не продувают воздух и, следовательно, не сушат воздух в вашем доме и не распространяют аллергены, что приводит к улучшению качества воздуха.

Однако установка котла имеет свои недостатки:

  • Их сложнее установить, чем печи, и их трудно преобразовать из системы с принудительной подачей воздуха.Если вам нужно охладить свой дом, вы не можете полагаться на свой бойлер, как на систему принудительного обдува.
  • Бойлерам требуется некоторое время, чтобы реагировать на настройки термостата, а это означает, что в вашем доме потребуется больше времени, чтобы почувствовать себя теплее или прохладнее.
  • И, как мы уже отмечали выше, утечка в бойлере может привести к повреждению воды в вашем доме.

Теперь, когда мы обозначили разницу между котлом и топкой, мы должны отметить одну общую черту, которую они — и любую систему HVAC — имеют: все они требуют регулярного обслуживания.

Регулярно проводя техобслуживание и очистку вашей системы отопления, вы можете предотвратить появление серьезных проблем в дороге.

Пришло время для регулярного осмотра вашего блока HVAC? Свяжитесь с All Seasons Comfort Control. Независимо от того, есть ли у вас печь или бойлер, мы можем проверить вашу систему, чтобы убедиться, что она обеспечивает комфорт, необходимый вам и вашей семье. Если вам нужен новый котел или печь, мы тоже можем помочь с этим.

типов систем отопления | Умный дом

Центральное отопление

Печи

Большинство домохозяйств в Северной Америке используют центральную печь для обеспечения тепла.Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки. Такой тип системы отопления называется канальной или принудительной системой распределения теплого воздуха. Он может работать на электричестве, природном газе или мазуте.

Внутри печи, работающей на газе или мазуте, топливо смешивается с воздухом и сжигается. Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник печным вентилятором «обработчика воздуха» и затем проходит через воздуховоды после теплообменника.В топке продукты сгорания выводятся из здания через дымоход. Старые «атмосферные» печи выпускали воздух прямо в атмосферу, и тратили около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься через дымоход. Современные печи с минимальной эффективностью значительно сокращают эти отходы за счет использования «нагнетательного» вентилятора, который втягивает отработанные газы через теплообменник и создает тягу в дымоходе. «Конденсационные» печи предназначены для утилизации большей части этого уходящего тепла путем охлаждения выхлопных газов ниже 140 ° F, где водяной пар в выхлопных газах конденсируется в воду. Это основная особенность высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубкой.

Новые стандарты для печей в настоящее время разрабатываются Министерством энергетики США и должны быть завершены весной 2016 г. Действующие стандарты для печей не обновлялись с 1987 г.

Органы управления системой отопления регулируют включение и выключение различных компонентов системы отопления. Самый важный элемент управления с вашей точки зрения — это термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было удобно.Типичная система принудительной подачи воздуха будет иметь единственный термостат. Но в системе отопления есть и другие внутренние средства контроля, такие как выключатели «верхнего предела», которые являются частью невидимого, но важного набора средств безопасности.

Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу потребляемой энергии (топлива). Эффективность сгорания — простейшая мера; это просто эффективность системы во время ее работы.Эффективность сгорания сравнима с количеством миль на галлон, который ваша машина проезжает со скоростью 55 миль в час по шоссе.

В США эффективность печи регулируется минимальной годовой эффективностью использования топлива (AFUE). AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает потери при запуске, охлаждении и другие эксплуатационные потери, которые происходят в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, вентилятором индуктора и элементами управления.AFUE — это как пробег вашего автомобиля между заправками, включая как движение по шоссе, так и движение с остановками. Чем выше AFUE, тем эффективнее топка или котел.

Котлы

Котлы водонагреватели специального назначения. В то время как печи переносят тепло в теплом воздухе, котельные системы распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем холодная вода возвращается в котел для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами.В бытовых котлах в качестве топлива обычно используется природный газ или мазут.

В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах при охлаждении. Обычно используются нефть и природный газ.

Вместо системы вентиляции и воздуховодов в котле используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Эта система называется лучистым напольным отоплением (см. «Современное отопление»).Важные элементы управления котлом включают термостаты, аквастаты и клапаны, регулирующие циркуляцию и температуру воды. Хотя стоимость не является тривиальной, обычно гораздо проще установить «зональные» термостаты и регуляторы для отдельных комнат с гидравлической системой, чем с принудительной подачей воздуха. Некоторые элементы управления являются стандартными функциями новых котлов, в то время как другие могут быть добавлены для экономии энергии (см. Раздел «Модификации, выполненные специалистами по отопительным системам» на странице технического обслуживания отопления).

Как и печи, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсирующие котлы (если не используются очень сложные системы управления).Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным топливом.

Тепловые насосы

Тепловые насосы — это просто двусторонние кондиционеры (подробное описание см. В разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет эту уловку, собирая тепло от холода снаружи с помощью электрической системы и отводя это тепло внутри дома. Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по дому.

Тепловой насос с грунтовым источником нагревает и охлаждает в любом климате за счет обмена теплом с землей, которая имеет более постоянную температуру.

Есть два относительно распространенных типа тепловых насосов. Тепловые насосы с воздушным источником тепла используют наружный воздух в качестве источника тепла зимой и радиатора летом. Наземные тепловые насосы (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год.Воздушные тепловые насосы гораздо более распространены, чем наземные тепловые насосы, потому что они дешевле и проще в установке. Однако наземные тепловые насосы намного более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить целесообразность использования теплового насоса в вашем климате, подробнее рассматривается в разделе «Варианты топлива».

В то время как тепловой насос с воздушным источником воздуха устанавливается во многом как центральный кондиционер, для тепловых насосов с наземным источником требуется, чтобы «петля» была закопана в земле, обычно в длинных неглубоких (3–6 футов) траншеях или в одной или более вертикальных скважин.Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, недр и ландшафта. В качестве альтернативы некоторые системы забирают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт.

Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его генерации, тепловой насос может выдавать больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребляемой энергии называется коэффициентом полезного действия, или COP, с типичными значениями в диапазоне от 1.От 5 до 3,5. Это «установившаяся» мера, и ее нельзя напрямую сравнивать с коэффициентом полезного действия в отопительный сезон (HSPF), сезонной мерой, обязательной для оценки эффективности нагрева тепловых насосов с воздушным источником тепла. Преобразование между измерениями непросто, но наземные агрегаты обычно более эффективны, чем воздушные тепловые насосы.

Прямой нагрев

Газовые обогреватели

В некоторых регионах популярно газовое отопительное оборудование прямого нагрева. Сюда входят настенные, отдельно стоящие и напольные печи, для которых характерно отсутствие воздуховодов и относительно небольшая тепловая мощность.Поскольку в них отсутствуют воздуховоды, они наиболее полезны для обогрева отдельной комнаты. Если требуется обогрев нескольких комнат, либо двери между комнатами должны быть открыты, либо необходим другой метод обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену для подачи воздуха для горения и отвода продуктов горения. Эти блоки могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустимы большие перепады температур между спальнями и основными комнатами.Модели могут работать на природном газе или пропане, а некоторые сжигают керосин.

Невентилируемые газовые обогреватели: плохая идея

Газовые или керосиновые обогреватели, у которых нет вытяжной вентиляции, продаются десятилетиями, но мы настоятельно не рекомендуем их использовать по соображениям здоровья и безопасности. Известные производителями как газовые отопительные приборы «без вентиляции», они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины открытого пламени с керамическими поленьями, которые фактически не соединены с дымоходом.Производители заявляют, что, поскольку полнота сгорания этих продуктов очень высока, они безопасны для жителей здания. Однако это утверждение справедливо только в том случае, если вы держите близлежащее окно открытым для достаточного количества свежего воздуха, что лишает вас дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и недостаток кислорода (эти обогреватели должны быть оборудованы датчиками истощения кислорода). Из-за этих опасностей по крайней мере пять штатов (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) запрещают их использование в домашних условиях, и многие города в Соединенных Штатах и ​​Канаде также запретили их использование.

Электрические обогреватели

Переносные (съемные) электронагреватели недорого купить, но дорого использовать. Эти резистивные нагреватели включают в себя «маслонаполненные» и «кварцево-инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как объясняется далее в разделе «Выбор новой системы», требуется много электроэнергии, чтобы доставить такое же количество полезного тепла, которое природный газ или нефть могут обеспечить на месте. Вставной нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление большой дополнительной нагрузки приведет к срабатыванию автоматического выключателя или срабатыванию предохранителя.Стоимость эксплуатации устройства мощностью 1500 ватт в час легко вычислить: это в 1,5 раза больше ваших затрат на электроэнергию в центах за киловатт-час. При средних тарифах по стране — 12 центов за электричество — этот обогреватель будет стоить 18 центов в час в час, и быстро будет стоить дороже, чем его закупочная цена. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют значительных инвестиций, например, для улучшения воздуховодов для конкретной области. Просто помните, что тепло с помощью электрического сопротивления обычно является самым дорогим видом тепла и поэтому его редко рекомендуют.

«Электрический обогрев плинтуса» — это еще один вид резистивного обогрева, похожий на подключаемый обогреватель помещения, за исключением того, что он является проводным. У него есть два основных достоинства: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, что позволяет уменьшить нагрев в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, обычно очень высоки, если только дом не имеет «сверхизоляции».

Дровяные печи и пеллетные печи

Дровяное отопление может иметь большой смысл в сельской местности, если вам нравится складывать дрова и топить печь или топку. Цены на древесину обычно ниже, чем на газ, нефть или электричество. Если вы пилите дерево самостоятельно, вы можете значительно сэкономить. Загрязняющие вещества от сжигания древесины были проблемой в некоторых частях страны, что вынудило Агентство по охране окружающей среды США (EPA) ввести правила, регулирующие выбросы загрязняющих веществ от дровяных печей. В результате новые модели вполне горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они менее загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении.

Камины

Газовые (и большинство деревянных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. В обычных установках, в которых воздух, поступающий из комнаты в камин для сгорания и разбавления, обычно теряет больше тепла, чем обеспечивает, потому что через устройство проходит очень много теплого воздуха, и его необходимо заменять холодным наружным воздухом. С другой стороны, если камин снабжен плотно закрывающейся стеклянной дверцей, источником наружного воздуха и хорошей заслонкой дымохода, он может обеспечить полезное тепло.

Современное отопление

Лучистое отопление для пола обычно относится к системам, в которых теплая вода циркулирует по трубам под полом. Это согревает пол, который, в свою очередь, согревает людей, использующих комнату. Он хорошо управляем, его сторонники считают его эффективным, и его установка требует больших затрат. Это также требует очень опытного проектировщика и установщика системы и ограничивает выбор ковров и другой отделки пола: вы не хотите «закрывать» источник тепла.

Свяжитесь с ассоциацией Radiant Panel Association

Воздуховод, мини-разъем, мульти-разъем .Жилые воздуховоды за пределами Северной Америки встречаются относительно редко. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по трубопроводам хладагента вместо воды или воздуха. Крупные полевые испытания на северо-западе Тихого океана показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического резистивного нагрева. Как и в случае систем с наземным источником питания, относительная незрелость рынка способствует тому, что мульти-сплит-системы для всего дома имеют повышенную цену.

Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для домов серьезно изучается в некоторых странах.Основная предпосылка заключается в использовании небольшого генератора для удовлетворения некоторой потребности дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяного или водяного отопления). воздушные системы) и горячее водоснабжение. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь лучшую экономику в домах с высокими счетами за отопление, потому что дом не может быть практически изолирован, например, дома из цельного камня или кирпича.

Разница между нагревателем и печью?

С приближением холодного месяца вы, безусловно, будете рады иметь в доме хороший и надежный источник тепла.Но знаете ли вы, какое устройство обогревает ваш дом?

Современные дома оснащены обогревателями и печами для сохранения тепла внутри, и хотя они выполняют одну и ту же функцию, на самом деле это две разные вещи. В зависимости от того, какой из них есть в вашем доме, вам, возможно, придется предпринять различные шаги для обслуживания обогревателя или печи на протяжении многих лет, чтобы ваш дом оставался теплым и уютным в течение всей зимы.

В чем разница?

Чтобы полностью понять разницу между нагревателем и печью, вы сначала должны понять, что слово «нагреватель» — это очень широкий термин, который используется для описания широкого спектра устройств, которые производят и излучают тепло.Некоторые из них включают:

  • Обогреватели
  • Котлы
  • Пожар
  • Грелки для рук, которые помещаются в карманы
  • Одеяла электрические

Короче говоря, все, что способно производить и распределять тепло в контролируемой и определенной области, считается обогревателем. Центральный обогреватель в вашем доме — это устройство, которое отвечает за перемещение теплого воздуха по всему дому, чтобы обеспечить равномерное отопление и комфорт во всех комнатах.

Печь создает тепло, которое затем распределяется. Без печи обогреватель по-прежнему перемещал бы воздух по дому, но это был бы не теплый воздух. Это большая коробка, которая находится где-то в вашем доме и использует сжигание мазута или газа для нагрева воздуха и воды, которыми вы наслаждаетесь каждый день.

Печь — это часть вашей системы отопления, часто работающая одновременно с системой отопления, вентиляции и кондиционирования воздуха и котлом, и во многих отношениях сама может считаться нагревателем. Проще говоря, все печи можно считать нагревательными, но не все нагреватели являются печами.

Как они работают вместе

И ваша система HVAC, и ваша печь должны работать вместе, чтобы производить и распределять теплый воздух по всему дому. Процесс начинается в печи, которая начинает нагревать холодный воздух, втягиваемый в нее вентилятором. Способ нагрева полностью зависит от типа вашей печи.

Подавляющее большинство современных домов содержат системы принудительного воздушного отопления, в которых используется вентилятор и серия воздуховодов для забора холодного воздуха, проталкивания его через фильтр печи в нагнетатель для нагрева, а затем обратно через воздуховоды для достижения форточки по всему дому.

Печь, когда она включена, начинает потреблять топливо, которое питает ее, чтобы нагреть воздух. Однако он не отвечает за перемещение воздуха по дому, а только нагревает его. Сам тепловой насос является «нагревательной» частью уравнения. Его основная задача — перемещать этот горячий воздух из печи в остальную часть дома, где им можно наслаждаться в

.

каждая комната с отдушиной. Без вашей системы отопления — огромной части вашей системы HVAC — циркуляция была бы невозможна во многих современных зданиях с системами приточного воздуха.

Почему это важно?

Установление разницы между этими двумя системами в вашем доме — это первый шаг к тому, чтобы ваша система работала и могла выполнять свою работу. Вы будете знать, что нужно вкладывать средства в надлежащее обслуживание печи и нагревателя, а не только в один или другой, и сможете лучше следить за потенциальными трудностями в обеих системах.

Короче говоря, это отличная основа для понимания некоторых распространенных проблем, с которыми могут столкнуться ваша печь и нагреватель, и для того, чтобы заказать обслуживание или ремонт, когда вы столкнетесь с этими трудностями.

Например, если вы заметили, что воздух выходит через вентиляционные отверстия, но он не очень теплый, скорее всего, проблема связана с печью, а не с обогревателем. Система отопления продолжает распределять воздух по дому, но печь его не прогревает заранее. В качестве альтернативы, если ваши вентиляционные отверстия не производят воздух, это, скорее всего, проблема с вашей системой отопления, и вы можете соответственно связаться с профессиональной ремонтной бригадой.

Различия в обслуживании

Еще одно большое различие между этими двумя приборами заключается в том, как они обслуживаются в течение года. Техническое обслуживание абсолютно необходимо для безопасной и эффективной работы как нагревателей, так и печей всех типов.

Забота об обеих системах и учет их индивидуальных потребностей — это шаг, который каждый домовладелец должен предпринимать в любое время года, чтобы предотвратить ряд потенциально опасных проблем. Конечно, каждая из этих систем отличается и требует разных шагов.

Уход за нагревателем довольно прост. Как правило, вам необходимо:

  • Регулярно меняйте воздушные фильтры — не реже чем раз в три месяца
  • Следите за тем, чтобы вокруг вашей системы не было грязи и мусора
  • Очистите змеевики испарителя и конденсатора
  • Очистите вентиляционные отверстия и убедитесь, что они не закрыты

Печи требуют небольшого технического обслуживания, чтобы поддерживать их правильную работу, тем более что они используют газ или масло для выполнения своей работы.Вот некоторые задачи, которые необходимо выполнять для поддержания печи в рабочем состоянии:

  • Смените воздушный фильтр
  • Очистить камеру сгорания
  • Проверить трубы на герметичность
  • Отрегулируйте и проверьте горелку

Неисправности центрального отопления, возникающие из-за неправильного обслуживания и уборки, являются причиной до 12% домашних пожаров каждый год.

Выполнение правильных действий по техническому обслуживанию и очистке ваших систем гарантирует, что вы не накапливаете легковоспламеняющуюся грязь в вентиляционных отверстиях, не столкнетесь с утечками газа или непреднамеренно повысите риск домашнего пожара в вашем доме.Правильный уход за обогревателем и печью является обязательным условием сохранения тепла в зимние месяцы.

Хотя вы можете справиться с некоторыми задачами по техническому обслуживанию самостоятельно, всегда стоит запланировать ежегодный осмотр с профессионалами в течение всего года, особенно перед тем, как вы включите обогреватель на зиму.

У профессионалов есть обучение, необходимое для выявления отдельных проблем, которые в противном случае вы могли бы упустить, а также навыки и инструменты для быстрого и правильного ремонта.Это небольшие ежегодные вложения, которые возвращают вам бесперебойную работу обогревателя, чистую печь и душевное спокойствие.

Настройтесь на более плавные результаты

Так же, как и нагреватели, и печи требуют технического обслуживания, обе эти важные части вашей системы HVAC также могут получить пользу от регулярной настройки. Выполнение настройки печи может быть таким же простым, как смазывание нескольких деталей и обеспечение бесперебойной подачи топлива, или столь же сложным, как замена целых деталей на более новые, более эффективные версии.

То же самое можно сказать и о вашем обогревателе. Внесение этих изменений может показаться дорогостоящим, но регулярная настройка также гарантирует, что ваша система будет работать с максимальной эффективностью, что, в свою очередь, заставляет обновления окупать себя с точки зрения ежемесячных затрат на электроэнергию.

Узнать больше

Узнайте больше о различиях, которые отличают печь от обогревателя, а также о том, как обслуживать и ухаживать за ними, обратившись к профессионалам Howard Air. Компания Howard Air работает с 1977 года и обладает ноу-хау и опытом, необходимыми для обеспечения того, чтобы ваша система работала во всех отношениях.

Эти профессионалы зарекомендовали себя на протяжении многих лет, предоставляя клиентам превосходное обслуживание и услуги, и в 2017 году получили рейтинг A + и Torch Award от Better Business Bureau. Запланируйте осмотр или консультацию сегодня, чтобы получить наилучшие результаты, которые вы можете найти.

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы имели КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98.5%, превращая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут сократить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое. Повышение эффективности вашей печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа ежегодно, если вы топите газом, или 2,5 тонны, если вы топите маслом.

Если ваша печь или котел старые, изношенные, неэффективные или слишком большие, самое простое решение — заменить их современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на жидкое или газовое топливо, являются основными кандидатами на замену, как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки сначала приложите все усилия, чтобы повысить энергоэффективность вашего дома, а затем попросите подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% и до 95%, могут быть трудно оправданными.

Укажите герметичную топку для сжигания или котел, который будет направлять наружный воздух непосредственно в горелку, а отходящие дымовые газы (продукты сгорания) прямо наружу, без необходимости использования вытяжного шкафа или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха. Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не создают риска попадания в ваш дом опасных дымовых газов.В печах, которые не являются герметичными камерами сгорания, отвод дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Тепловой насос или печь? Как лучше всего обогреть ваш дом?

Тепловые насосы и печи обогревают ваш дом — но по-разному.Узнайте, как и какая система может вам подойти.

Когда дело доходит до отопления дома, у вас есть выбор. И если вы не опытный профессионал (что маловероятно), понимание того, как выбрать правильную систему отопления, может показаться непосильной задачей. Не волнуйтесь, вот что вам нужно знать, чтобы сделать правильный выбор.

ЧТО ТАКОЕ ТЕПЛОВЫЙ НАСОС?

Тепловой насос как часть системы центрального отопления и охлаждения использует наружный воздух как для обогрева дома зимой, так и для его охлаждения летом.По сути, это означает, что ваш тепловой насос будет работать как кондиционер, когда становится жарко, и как обогреватель, когда на улице холодно, что делает тепловые насосы одним универсальным продуктом. Тепловые насосы не только гибкие, но и энергоэффективные. Подумайте о тепловом насосе как о теплоносителе, постоянно перемещающем теплый воздух из одного места в другое, туда, где он нужен или не нужен, в зависимости от сезона. Зимой насос забирает тепло из наружного воздуха или земли и распределяет его по дому. Летом горячий воздух из дома удаляется, создавая более прохладную атмосферу в помещении.

ЧТО ТАКОЕ ПЕЧЬ?

Печь, как часть системы центрального отопления и охлаждения, преобразует топливо в уютное тепло, которое затем доставляется по всему дому. Все печи состоят из четырех основных компонентов: 1) горелок, подающих и сжигающих топливо, 2) теплообменников, 3) воздуходувки и 4) дымохода, который действует как выхлоп для газообразных побочных продуктов. В зависимости от вашей ситуации, региона и потребностей вы можете выбрать отопительную систему, работающую на газе или мазуте в качестве топлива.

ЧТО ТАКОЕ ДВОЙНАЯ ТОПЛИВНАЯ СИСТЕМА?

Двухтопливные системы сочетают в себе лучшие характеристики газовой печи и теплового насоса. Двухтопливная система включает в себя как тепловой насос, так и газовую печь, и будет управлять тепловым насосом при более низких температурах, когда тепловой насос более эффективен, а при понижении температуры наружного воздуха система автоматически переключится на газовую печь. Это не только дает домовладельцу максимальный комфорт в его доме, но и переключается между тепловым насосом и газовой печью в зависимости от того, какая из них наиболее эффективна, экономя домовладельцам большую часть денег.

СТОИМОСТЬ УСТАНОВКИ

Общая стоимость установки вашей печи, теплового насоса или двухтопливной системы сильно зависит от совместимости вашего дома и текущей настройки системы. Например, в некоторых домах может не быть доступа к природному газу, что делает установку кондиционера и печи более дорогой альтернативой системе теплового насоса. В качестве альтернативы дома, которые не подключены к дополнительному отоплению, связанному с системой теплового насоса, могут нести дополнительные расходы. Ваш дилер — отличный ресурс для определения того, какие системы лучше всего подходят для вашего дома, и может помочь объяснить эти затраты на установку.

ЭНЕРГОЭФФЕКТИВНОСТЬ

В идеальных условиях тепловой насос может передавать на 300 процентов больше энергии, чем потребляет. Напротив, газовая печь с высоким КПД имеет КПД около 95%. Тепловые насосы работают от электричества, поэтому вы можете существенно сэкономить на расходе топлива. Он более чем на 100 процентов эффективен в различных условиях умеренного климата и может служить как обогревателем, так и кондиционером.

КАЧЕСТВО ВОЗДУХА

Одни и те же соображения по качеству воздуха в помещении (IAQ) могут быть приняты как для вашего теплового насоса, так и для системы газовой печи. Такие продукты, как очиститель воздуха для всего дома или вентилятор приточного воздуха, являются отличными вариантами, когда речь идет о максимальном качестве воздуха в вашем доме!

ЭФФЕКТИВНОСТЬ ХОЛОДНОЙ ПОГОДЫ

Газовая печь сжигает топливо, поэтому в самые холодные дни оно может выделять тепло. Если температура наружного воздуха обычно опускается ниже нуля, тепловому насосу может быть трудно вырабатывать достаточно тепла для поддержания тепла в вашем доме.Дополнительные системы доступны для работы в тандеме с вашим тепловым насосом и работают в самые холодные дни. К сожалению, эти системы потребляют много энергии, что при слишком частом использовании сводит на нет выгоды с точки зрения энергоэффективности. Двухтопливная система может работать как с умеренными, так и с отрицательными температурами, переключаясь между источниками тепла в зависимости от температуры наружного воздуха и потребностей в отоплении дома.

КОМФОРТ

В общем, воздух от теплового насоса не такой горячий, как от газовой печи.Дом по-прежнему согревает, но «дует прохладнее». Некоторым это не нравится. В отличие от горячего и сухого воздуха печи, тепловые насосы циркулируют воздух, который от природы влажный, поэтому они не сушат вашу кожу так сильно, как жар печи.

СРОК СЛУЖБЫ И ОБСЛУЖИВАНИЕ

Газовая печь обычно имеет более длительный срок службы, чем тепловой насос. Печи при правильном уходе могут прослужить 20 и более лет. Тепловой насос, как и кондиционер, обычно имеет срок службы 15 лет.Поскольку нагревательные элементы газовой печи используются только несколько месяцев в году, требования к техническому обслуживанию ниже, чем у теплового насоса. Газовая печь также имеет меньше механических частей, чем тепловой насос, что означает меньше вещей, которые могут выйти из строя или выйти из строя.

Где вы живете имеет значение

Понимая, что потребности каждого дома и домовладельца индивидуальны, есть несколько общих рекомендаций, которые помогут вам решить, какой источник тепла подходит именно вам.

Тепловой насос может подойти вам, если вы живете в мягком климате.

Если средняя температура зимой составляет около 30-40 градусов по Фаренгейту, тепловые насосы могут идеально подойти для вашего дома. Для теплового насоса хорошо подходит юго-восточный климат с более мягкими зимами. Кроме того, места с низкими тарифами на электроэнергию являются основными кандидатами для установки тепловых насосов.

Печь может подойти вам, если вы живете в холодном климате.

Если у вас очень холодные зимы и температура постоянно ниже нуля, печь может быть лучшим выбором для вас.Печи лучше работают в холодном климате, потому что они не зависят от температуры наружного воздуха, чтобы преобразоваться в тепло.

Dual fuel объединяет лучшее из обеих систем.

Двойное топливо — отличный выбор в регионах с мягкой или суровой зимой. Двухтопливные системы выбирают лучший вариант отопления, тепловой насос или печь, в зависимости от ваших потребностей в отоплении, что делает их идеальным вариантом независимо от погоды.

ИТОГ

Ваш лучший ресурс для выбора идеального отопительного решения для вашего дома — это ваш местный специалист Trane Comfort. Вы получите индивидуальную рекомендацию, основанную на ваших предпочтениях и конкретных потребностях вашего дома.

Что такое печь? | Maytag HVAC

Что такое печь и как она работает?

Если у вас сейчас есть центральное отопление, вы знаете, как здорово зимой. Никто не любит мерзнуть в доме и полагается ИСКЛЮЧИТЕЛЬНО на обогреватели!

Но какие типы систем отопления могут быть у вас и как они работают? Сегодня мы поговорим об одном виде печи — газовой печи.

Газовая печь — это именно то, что вы думаете. Это печь, работающая на газе. Точнее, природный газ. Печь на природном газе — отличный способ обогреть дом. Он обеспечивает быстрый и мощный обогрев при (относительно) невысокой месячной стоимости.

Но как работает система?

Ну… хотя нам не нужно вдаваться во все «технические» детали, вот базовое понимание того, как работает ваша газовая печь.

  1. Вы изменяете настройки термостата , чтобы указать желаемую домашнюю температуру. Это отправит сигнал вашей печи.
  2. После этого плата управления газовой печью обеспечит работоспособность всех устройств безопасности вашей системы. Безопасность постоянно контролируется на протяжении всего процесса нагрева.
  3. Природный газ воспламеняется в печи, а затем воздух подается по всему дому через воздуховоды (после 30-секундной задержки).
  4. Если в любой момент во время процесса нагрева сработает предохранитель , печь на природном газе отключается, и печь переходит в режим отключения.Так вы и ваша семья будете в безопасности.
  5. Когда ваш термостат измеряет показания при заданной вами температуре , ваша печь на природном газе отключится.

Каждый раз, когда ваш термостат измеряет температуру ниже заданной, он отправляет сигнал, чтобы начать процесс заново. Довольно круто, правда?

Конечно, это всего лишь один тип системы (одноступенчатая система с непрограммируемым термостатом). Есть много других вариантов газовых печей и термостатов, которые могут немного изменить этот процесс, но это основная суть.

Если вам кажется, что ваша газовая печь работает некорректно (например, дует холодный воздух, не работает, издает громкие звуки и т. Д.), То вам следует выключить систему и на термостате, и на источнике питания, и позвонить своему подрядчик по местному отоплению и охлаждению.

Итак, вы уже это знали? Вам интересно, как работают другие системы отопления и охлаждения?

Понравился этот пост? Поделиться этим!
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
