Что такое вентилятор радиальный: Принцип работы радиальных вентиляторов, виды радиальных вентиляторов

Вентилятор FS-6000/СП радиальный. FS-6000/СП описание, паспорта и инструкции.

Высокооборотные центробежные вентиляторы FS-6000/СП среднего давления предназначены для перемещения газо-воздушных сред с концентрацией пыли не более 0,1г/м3 и температурой до 80 0С. Рабочее колесо, выполненное из алюминия, предотвращает искрообразование и обеспечивает дополнительную безопасность системы при попадании в перемещаемый воздух взрывоопасных газов. Вентиляторы FS-6000/СП имеют низкий уровень шума, большую производительность и высокий КПД.

Вентиляторы FS-6000/СП предназначены для эксплуатации:

• в системах местной вытяжной вентиляции;
• в системах общеобменной приточно-вытяжной вентиляции;
• в системах кондиционирования воздуха;
• в системах воздушного отопления.

Особенности вентиляторов FS-6000/СП

• FS-серия  вентилятор, закрепленный на трубчатой подставке. Для установки на полу или на стене.
• FUK-серия вентилятор, закрепленный на монтажном кронштейне, для крепления к любой строительной конструкции.
• FUA-серия вентилятор усиленной конструкции. Устанавливается горизонтально на опоре вытяжного устройства или сверху корпуса фильтра.

Условия эксплуатации

• Вентиляторы FS-6000/СП рассчитаны на эксплуатацию в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 при температурах окружающей среды от -400С до +400С и требуют защиты двигателя от прямого воздействия солнечного излучения и атмосферных осадков. При обеспечении защиты электродвигателя допускается эксплуатация вентиляторов в условиях 1-ой категории размещения по ГОСТ 15150-69 при указанной температуре окружающей среды.
• Применение энергосберегающей автоматики позволяет более эффективно использовать вентилятор FS-6000/СП.

Основные технические данные  и характеристики вентиляторов

• Корпус вентилятора FS-6000/СП спиральный, изготовлен из листовой стали с порошковым полимерным  покрытием.
   Рабочее колесо изготовлено из алюминиевого сплава и посажено на вал электродвигателя; направление вращения  левое. Возможно изготовление вентилятора правого вращения.
• Вентиляторы серии FUK комплектуются кронштейнами для монтажа вентилятора на стену.
• Вентиляторы серии FS монтированы на подставке для установки на полу. Вентиляторы серии FUA  имеют усиленную конструкцию корпуса и предназначены для горизонтальной установки и крепления  на корпус.
• Вентиляторами серии FA комплектуются местные вытяжные устройства для удаления выхлопных газов (катушка SERF, дроппер DPF). Входной патрубок в комплект данного вентилятора не входит.

Технические характеристики и параметры FS-6000/СП

Тип вентилятора	Оптимальный  режим работы		Электродвигатель					Масса кг
	Полн. давление Па	Произво-дительность м3/ч	Тип	Мощ- ность кВт	Напря- жение В	Часто- та  тока В	Частота обраще- ния об/мин
FUK-1800/СП**	1530-1000	300-1300**	АДМ63В2У2	0,55	380	50	2730	19
FUA-1800/СП**	1530-1000	300-1300**	АДМ63В2У2	0,55	380	50	2730	14,5
FS-1800/СП**	1530-1000	300-1300**	АДМ63В2У2	0,55	380	50	2730	19
FA-1800/СП**	1430-900	300-1300**	АДМ63В2У2	0,55	380	50	2730	14,5
FUK-1801/СП**	1530-1000	300-1300**	АДМE71О2У2	0,55	220	50	2840	21,8
FUA-1801/СП**	1530-1000	300-1300**	АДМE71О2У2	0,55	220	50	2840	17. 3
FS-1801/СП**	1530-1000	300-1300**	АДМE71О2У2	0,55	220	50	2840	21,8
FA-1801/СП**	1430-900	300-1300**	АДМE71О2У2	0,55	220	50	2840	17. 3
FUK-2100/СП	1600-1000	300-1600	АДМ71А2У2	0,75	380	50	2820	21,6
FUA-2100/СП	1600-1000	300-1600	АДМ71А2У2	0,75	380	50	2820	17. 1
FS-2100/СП	1600-1000	300-1600	АДМ71А2У2	0,75	380	50	2820	21,6
FUK-2101/СП	1600-1000	300-1600	АДМЕ71А2У2	0,75	220	50	2790	22,5
FUA-2101/СП	1600-1000	300-1600	АДМЕ71А2У2	0,75	220	50	2790	18
FS-2101/СП	1600-1000	300-1600	АДМЕ71А2У2	0,75	220	50	2790	22,5
FUK-3000/СП	1500-900	500-2300	АДМ71В2У2	1,1	380	50	2800	27
FUA-3000/СП	1500-900	500-2300	АДМ71В2У2	1,1	380	50	2800	23
FS-3000/СП	1500-900	500-2300	АДМ71В2У2	1,1	380	50	2800	27
FUK-3001/СП	1500-900	500-2300	АДМЕ71В2У2	1,1	220	50	2780	28
FUA-3001/СП	1500-900	500-2300	АДМЕ71В2У2	1,1	220	50	2780	24
FS-3001/СП	1500-900	500-2300	АДМЕ71В2У2	1,1	220	50	2780	28
FUK-p2500/СП	2500-1700	400-1400	АДМ71В2У2	1,1	380	50	2780	25
FUA-p2500/СП	2500-1700	400-1400	АДМ71В2У2	1,1	380	50	2780	21
FS-p2500/СП	2500-1700	400-1400	АДМ71В2У2	1,1	380	50	2780	25
FUK-p2501/СП	2500-1700	400-1400	АДМЕ71В2У2	1,1	220	50	2780	25
FUA-p2501/СП	2500-1700	400-1400	АДМЕ71В2У2	1,1	220	50	2780	21
FS-p2501/СП	2500-1700	400-1400	АДМЕ71В2У2	1,1	220	50	2780	25
FUK-p3400/СП**	3400-2200	400-2200**	АДМ80A2У2	1,5	380	50	2870	35,0
FUA-p3400/СП**	3400-2200	400-2200**	АДМ80A2У2	1,5	380	50	2870	31,0
FUK-4700/СП	2380-1200	1000-4000	АДМ80В2У2	2,2	380	50	2860	43
FUA-4700/СП	2380-1200	1000-4000	АДМ80В2У2	2,2	380	50	2860	37

График производительности и давления FS-6000/СП

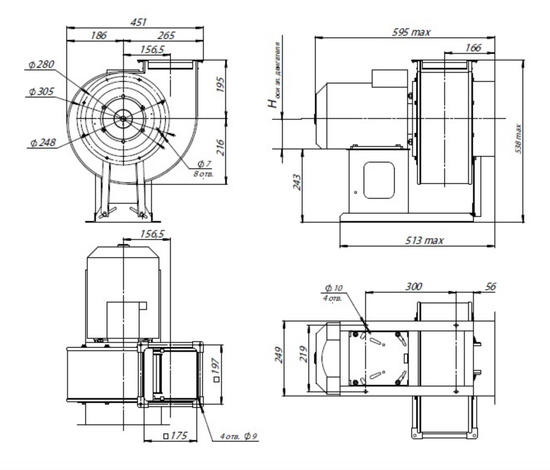

Габаритные размеры

Схема и варианты исполнение вентилятора FS-6000/СП

Размеры выходных патрубков и фланцев

Схема и исполнение вентилятора FS-6000/СП с установкой на подставке.
