Что такое вентилятор радиальный: Вентиляторы радиальные

Вентиляторы радиальные

  • Вентиляторы
  • Радиальные

На нашем предприятии разработаны и поставлены на производство следующие типы радиальных вентиляторов:

ВР-280-46(ДУ), ВР-80-70(ДУ), ВР-132-30, ВР-140-15, ВРП-122-45, ВР-231-26

.

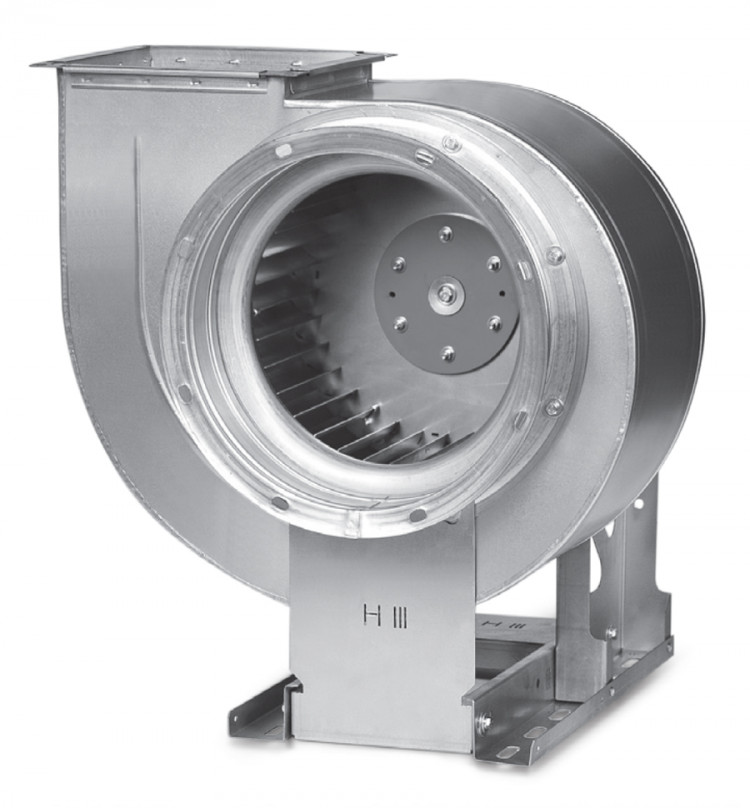

Радиальный вентилятор представляет собой расположенное в спиральном кожухе рабочее колесо, при вращении которого воздух, попадающий в каналы между его лопатками, двигается в радиальном направлении к периферии колеса, сжимается и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в нагнетательное отверстие.

Рабочее колесо в общем случае представляет собой круговой массив лопаток, расположенных равномерно по окружности между задним и передним дисками. Количество и конфигурация лопаток бывают различными в зависимости от назначения и типа вентилятора.

Вентиляторы по направлению вращения могут быть правого или левого вращения. Рабочее колесо правого вентилятора вращается по часовой стрелке, если смотреть со стороны всасывающего отверстия вентилятора. Рабочее колесо левого вентилятора вращается против часовой стрелки, если смотреть со стороны всасывающего отверстия вентилятора

В системах вентиляции и кондиционирования применяются радиальные вентиляторы одностороннего или двустороннего всасывания на одном валу с электродвигателем или с клиноременной передачей с лопатками, загнутыми назад или вперед.

Радиальные вентиляторы с назад загнутыми лопатками обычно имеют более высокий коэффициент полезного действия и благодаря своей аэродинамической характеристике легко настраиваются на требуемые параметры.

С другой стороны, радиальные вентиляторы с лопатками, загнутыми вперед, обеспечивают одни и те же расходные и напорные характеристики, что и вентиляторы с лопатками, загнутыми назад, при меньшем диаметре колеса и более низкой частоте вращения. Таким образом, они могут достичь требуемого результата, занимая меньше места и создавая меньший шум.

Для снижения уровней вибрации, передаваемой от вентиляторов на основания и присоединенные воздуховоды, применяют различного типа виброизоляторы и гибкие вставки.

Дополнительная комплектация

Назначение
Виброизоляторы предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, а, это значит, снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал.

Виброизоляторы пружинные типа ДО — габаритные и присоединительные размеры
Обозначение Вертикальная
жесткость, кг/см
Нагрузка, кг Осадка под нагрузкой, мм Размеры, мм Масса, кг
раб.
пред. раб. пред. H A A1 B S S1 Dср h d d1 d2
ДО-38 4,57 12,4 15,5 27 34 77 100 70 60 2 5 30 12 3 8,5 12 0,29
ДО-39 6,2 22,3 27,8 36 45 98 110 80 70 40 4 0,41
ДО-40 8,3 34,6 43,2 41,7 52 123 130 100 90 3 10 50 18 5 0,94
ДО-41 12,7 55 68,7 43,4 54 138 54 6 10,5 14 1,03
ДО-42 16,8 96 120 57,2 72 180 150 120 110 72 19 8 1,79
ДО-43 30,0 168 210 56 70 202
160
130 120 80 10 2,46
ДО-44 36,4 243 304 66,5 83 236 180 150 140 96 12 3,74
ДО-45 45,0 380 475 84,5 106 291 220 180 170 120 15 13 16 6,58

Конструкция
Виброизолятор пружинный состоит из цилиндрической пружины (1), к торцевым виткам которой жестко прикреплены штампованные пластины (2). К нижней пластине, которая является основанием, приклеена резиновая прокладка (5). Прилагаемые к виброизолятору две стальные шайбы (3) и две резиновые прокладки (4) предусмотрены для установки под болты нижней пластины при монтаже виброизоляторов.

Виброизоляторы имеют низкую собственную частоту (порядка 2…3 Гц), что позволяет виброизолировать оборудование с низкими частотами возбуждающих сил с эффективностью до 90%, а также отсутствие остаточных деформаций, старения и, как следствие, неограниченный срок службы.


Назначение
Вставки гибкие предназначены для соединения вентиляторов общего назначения с воздуховодами или клапанами.

Конструкция
Вставки могут устанавливаться на стороне всасывания (ВГ-ВР-В) и на стороне нагнетания вентилятора (ВГ-ВР-Н). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВР-В применяется фланец по типу СТД.201 из полосы.

На вставках ВГ-ВР-Н для фланца используется шина специального профиля.

Материал рукава и фланцев определяется перемещаемой средой. Для каждого исполнения вентилятора предусмотрено соответствующее исполнение вставки.

Условия эксплуатации
Вставки гибкие предназначены для эксплуатации в условиях умеренного (У), тропического (Т) климата 1-й и 2-ой категории размещения по ГОСТ 15150-69.
    • температура окружающей среды:
    • от -45 до +40°С для умеренного климата,
    • от -10 до +45°С для тропического климата

Вставки гибкие — габаритные и присоединительные размеры
На стороне всасывания вентилятора ВГ-ВР-В   На стороне нагнетания вентилятора ВГ-ВР-Н
Обозначение
Исполнение
Размеры, мм Масса, кг Обозначение Исполнение Размеры, мм Масса, кг
D D1 d n a M b d
ВГ-ВР-В-2,0 1 200 230 10 6 1,5   ВГ-ВР-Н-2,0 1 138 160 20 9 1,2
ВГ-ВР-В-2,25 225 255 1,7 ВГ-ВР-Н-2,25 156 178 1,6
ВГ-ВР-В-2,5 250 280 1,9 ВГ-ВР-Н-2,5 173 195 1,8
ВГ-ВР-В-2,8 280 310 8 2,1 ВГ-ВР-Н-2,8 194 216 1,9
ВГ-ВР-В-3,15 315 345 2,3 ВГ-ВР-Н-3,15 219 241 2,1
ВГ-ВР-В-3,55 355 385 3,9 ВГ-ВР-Н-3,55 247 269 2,3
ВГ-ВР-В-4,0 400 430 4,4 ВГ-ВР-Н-4,0 278 300 2,5
ВГ-ВР-В-4,5 450 480 10 4,9 ВГ-ВР-Н-4,5 313 335 2,7
ВГ-ВР-В-5,0 500 530 5,5 ВГ-ВР-Н-5,0 348 370 2,9
ВГ-ВР-В-5,6 560 590 6,2 ВГ-ВР-Н-5,6 390 412 3,3
ВГ-ВР-В-6,3 630 660 7 ВГ-ВР-Н-6,3 439 461 3,6
ВГ-ВР-В-7,1 2 710 740 12 12 8 ВГ-ВР-Н-7,1 2 496 533 30 13 5,5
ВГ-ВР-В-8,0 800 830 9 ВГ-ВР-Н-8,0 558 595 6
ВГ-ВР-В-9,0 900 940 16 13 ВГ-ВР-Н-9,0 628 665 6,7
ВГ-ВР-В-10,0 1000 1040 14 ВГ-ВР-Н-10,0 698 735 7,3
ВГ-ВР-В-11,2 1120 1165 18 18 ВГ-ВР-Н-11,2 782 819 8
ВГ-ВР-В-12,5 1250 1295 20 ВГ-ВР-Н-12,5 873 910 9
ВГ-ВР-В-14,0 1400 1448 22 25 ВГ-ВР-Н-14,0 978 1015 11


Для точного подбора вентиляторов воспользуйтесь ПРОГРАММОЙ ПОДБОРА ВЕНТИЛЯТОРОВ.

Скачать:
  • Вентиляторы радиальные — каталог 2020.


ВР-80-70

Предзаказ

ВР-80-70 Вентиляторы радиальные ВР-80-70 с назад загнутыми лопатками — используются для замены вентиляторов типа Ц4-75, ВР-80-75, ВР-86-77 и применяются в системах вентиляции и кондиционирования зданий и сооружений всех назначений. Радиальн..

ВР-80-70-ДУ

Предзаказ

ВР-80-70-ДУ Вентиляторы радиальные ВР-80-70-ДУ с назад загнутыми лопатками для систем дымоудаления — устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре производственных, общественных и жилых зданий. ..

ВР-280-46

Предзаказ

ВР-280-46 Вентиляторы радиальные среднего давления с вперед загнутыми лопатками ВР-280-46 используются для замены вентиляторов типа Ц14-46, ВР-300-45 и применяются в системах вентиляции и кондиционирования зданий и сооружений всех назначений. ..

ВР-280-46-ДУ

Предзаказ

ВР-280-46-ДУ Вентиляторы радиальные ВР-280-46-ДУ устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре производственных, общественных и жилых зданий. Вентиляторы радиальные типа ВР-280-46 для систем вытя..

ВР-132-30

Предзаказ

Вентиляторы радиальные ВР-132-30 высокого давления с назад загнутыми лопатками — позволяют перемещать значительные объемы воздуха по вентиляционным каналам на большие расстояния и (или) при высоком сопротивлении оборудования и используются для заме..

ВР-140-15

Предзаказ

Вентиляторы радиальные ВР-140-15 высокого давления с назад загнутыми лопатками — применяются в стационарных системах вентиляции при высоком сопротивлении сети и используются для замены вентиляторов типа ВР-6-13. Радиальные вентиляторы ВР-140-1..

ВРП-122-45

Предзаказ

Вентиляторы радиальные пылевые ВРП-122-45 с назад загнутыми лопатками — применяются для удаления древесных стружек, металлической пыли от станков, а также в системах пневмотранспорта зерна и для других целей и используются для замены вентиляторов..

ВР-231-26

Предзаказ

Вентиляторы радиальные ВР-231-26 среднего и высокого давления с вперед загнутыми лопатками — применяются в стационарных системах вентиляции при высоком сопротивлении сети и используются для замены вентиляторов типа ВР-12-26. Радиальные вентиля..

ВРК (Ш)

Предзаказ

ВРК (ВРКш) вентиляторы радиальные канальные (шумоизолированные) — применяются в системах вентиляции и кондиционирования зданий и сооружений всех назначений. Использование вентиляторов ВРК позволяет упростить систему вентиляции, посколь..

Показано с 1 по 9 из 9 (всего 1 страниц)


Нужен совет?

Сложно определиться с выбором — напишите нам на почту

Задать вопрос

Помочь найти?

Не нашли то, что искали — воспользуйтесь поиском

Новинки

Обновление ассортимента уже здесь, на нашем сайте!

Смотреть новинки


Партнеры

Вентилятор радиальный ZBR — Zonda

Типоразмер Цена, руб Мощность потребляемая, кВт Частота вращения, об/мин Максимальное давление, Па Сеть, В Ток, А Максимальная производительность, м3/час Масса, кг
ZBR-140M 15 771 0,25 3000 460 220 1,9 1150 10,5
ZBR-160M 18 977 0,37 3000 650 220 2,7 1600 11,2
 ZBR 200М 21 507 0,55 3000 870 220 3,9 2020 13
 ZBR 200М xl 30 857 1,1 3000 1500 220 7,1 3000 17,3
 ZBR 250М 48 421 2,2 3000 1500 220 13,9 5600 28

Осевые вентиляторы

и центробежные вентиляторы — в чем разница?

Любой компонент или система, выделяющие при работе тепло, которое может негативно сказаться на его работе, должны охлаждаться. Это одно из тех простых инженерных правил, которые вы выучили в школе и, вероятно, игнорировали, пока вам не поручили реализовать реальный проект управления температурным режимом.

Если не считать дросселирования мощности в системе, применения некоторых радиаторов или использования труб или охлаждающих пластин, вам понадобится вентилятор для перемещения воздуха и охлаждения. Это означает выбор конструкции осевого или центробежного вентилятора. Вопрос в том, какой дизайн лучше всего подойдет для ваших нужд? Этот блог призван помочь.

Загрузить бесплатную электронную книгу по всестороннему управлению температурным режимом

Что такое осевые вентиляторы?

Осевой вентилятор имеет вращающийся вал (ось) с приводом от двигателя, на котором установлены наклонные лопасти, втягивающие воздух и выталкивающие его в направлении, параллельном валу. Осевые вентиляторы иногда называют пропеллерными. Вы также можете услышать термины «трубоаксиальные» или «ванеаксиальные вентиляторы». Это просто осевые вентиляторы, предназначенные для установки в воздуховоде.

Осевые вентиляторы выбрасывают воздух параллельно воздухозаборнику

Осевые вентиляторы эффективно и эффективно перемещают большие объемы воздуха для охлаждения объектов или вентиляции помещений. Они доступны практически любого размера, от уровня платы до размера комнаты, и им не требуется много энергии для работы, в зависимости от размера. Они также бывают моделей переменного и постоянного тока. Вентиляторы с питанием от переменного тока обычно рассчитаны на напряжение выше 100 вольт и используют сетевой ток. Напряжение вентилятора с питанием от постоянного тока может быть намного ниже (3, 5, 12, 24 или 48 В постоянного тока), но обычно оно обеспечивается источником питания или батареями.

Однако поток воздуха, создаваемый осевыми вентиляторами, имеет низкое давление. Такое сочетание низкого давления с большим потоком воздуха идеально подходит для охлаждения оборудования и помещений, поскольку поток воздуха равномерно распределяется в определенной области.

Общие области применения осевых вентиляторов

Осевые вентиляторы эффективно и экономично перемещают большие объемы воздуха и обычно используются для охлаждения как малых, так и больших помещений. Они могут охлаждать электронное оборудование или компьютерные комнаты. Их можно использовать в системах отопления, вентиляции и кондиционирования воздуха, в конденсаторах переменного тока, теплообменниках или для точечного охлаждения в промышленных системах. Осевые вентиляторы также могут работать как вытяжные вентиляторы.

Что такое центробежные вентиляторы?

Центробежные вентиляторы иногда называют радиальными вентиляторами или центробежными нагнетателями. У них есть ступица с приводом от двигателя, которая содержит крыльчатки, которые нагнетают воздух в корпус вентилятора, который затем направляется к выходу. Центробежные вентиляторы нагнетают воздух под углом 90 градусов (перпендикулярно) к воздухозаборнику.

Центробежные вентиляторы выталкивают воздух под углом 90° от впускного отверстия.

Центробежные вентиляторы существенно сжимают воздух внутри корпуса вентилятора. Они производят постоянный поток воздуха под высоким давлением по сравнению с осевыми вентиляторами, но перемещают меньшие объемы воздуха. Они доступны с загнутыми вперед или назад рабочими колесами для нагнетания или всасывания. Центробежные вентиляторы выбрасывают воздух из кожуха, что позволяет им нацеливаться на определенную область, что делает их более подходящими для охлаждения определенной части электронного приложения, которое выделяет больше тепла, например силового полевого транзистора, DSP или FPGA. Как и осевые вентиляторы, они также бывают моделей с питанием от переменного и постоянного тока, в зависимости от применения, но центробежным вентиляторам обычно требуется больше энергии для работы, чем осевым вентиляторам. И центробежные, и осевые вентиляторы издают звуковой и электромагнитный шум, но центробежные модели несколько громче осевых. Поскольку в обеих конструкциях вентиляторов используются двигатели, электромагнитные помехи любого из них могут повлиять на производительность системы в чувствительных приложениях.

Как и осевые вентиляторы, центробежные вентиляторы также доступны в различных размерах, скоростях и занимаемой площади. Их конструкция с кожухом, окружающим движущиеся части, надежна, долговечна и ее довольно сложно повредить.

Сочетание высокого давления с подачей воздуха малого объема делает центробежные вентиляторы идеальными для перемещения воздуха через воздуховоды или трубы, а также для вытяжки или вентиляции.

Общие области применения центробежных вентиляторов

Благодаря надежности и долговечности своей конструкции центробежные вентиляторы могут хорошо работать во многих приложениях, работающих в суровых и грязных средах с твердыми частицами, горячим воздухом и газами. Поскольку они обычно используются с воздуховодами или трубопроводами, они хорошо работают в системах кондиционирования или сушки, даже на уровне небольших систем. Для электроники центробежные вентиляторы часто используются в небольших устройствах, таких как ноутбуки, из-за того, что воздух выбрасывается под углом 90 градусов от впускного отверстия, что приводит к более высокой направленности.

Пример центробежного вентилятора, используемого в системе воздуховодов

Помехи и шум, создаваемый вентиляторами

На раннем этапе проектирования необходимо учитывать помехи. Все вентиляторы могут генерировать электромагнитные помехи (ЭМП) либо от самого вентилятора (излучаемые ЭМП), либо от проводов питания (кондуктивные ЭМП). Помехи также могут возникать из-за неудерживаемых магнитных полей (UMF), возникающих из-за магнитов двигателя или обмоток статора. В зависимости от приложения раннее внимание к этим факторам на этапе проектирования может сэкономить время и деньги. Вентиляторы с питанием от постоянного тока, как правило, производят меньше электромагнитных помех, чем вентиляторы с питанием от переменного тока.

Осевые вентиляторы обычно производят меньше шума, чем центробежные вентиляторы.

Акустический шум также создается любым работающим вентилятором и может быть конструктивным соображением в зависимости от конечного использования. Шум зависит от применения, размещения в системе, плотности компонентов, количества перемещаемого воздуха, размера вентилятора, используемых типов подшипников и т. д. Подшипники в вентиляторе не только влияют на акустику, но могут изменить срок службы и возможные области применения. Звуковой шум часто можно уменьшить за счет лучшего размещения вентиляторов, механической изоляции или использования решеток на входе воздуха или диффузоров на выходе. Как правило, чем выше CFM или количество перемещаемого воздуха, тем больше шум. Тем не менее, вентилятор большего размера, движущийся с таким же объемом CFM, что и вентилятор меньшего размера, обычно работает тише. Опять же, осевые вентиляторы обычно тише центробежных.

Сравнение осевых вентиляторов и центробежных вентиляторов

Вопросы управления температурным режимом для систем, генерирующих тепло, особенно электронных по своей природе, следует рассмотреть на ранней стадии проектирования. Это согласуется с инициативами по экономии времени и средств, направленными на то, чтобы избежать повторного проектирования. Также может быть особенно полезно учесть температурные факторы, связанные с запланированными улучшениями компонентов на протяжении всего жизненного цикла продукта или системы, которые могут выделять дополнительное тепло.

Использование осевого или центробежного вентилятора в качестве решения для охлаждения может зависеть от нескольких факторов, в зависимости от плюсов и минусов каждой конструкции вентилятора и требований вашей системы. Вот краткий обзор их основных характеристик:

Осевые вентиляторы Центробежные вентиляторы
  • Большой объем/низкое давление
  • Воздушный поток параллельно оси
  • Рабочая скорость выше, чем у центробежного
  • Компактное исполнение
  • Меньшее энергопотребление по сравнению с центробежным двигателем
  • Меньше слышимого шума, чем центробежный
  • Как правило, дешевле, чем центрифуга
  • Высокое давление/малый объем
  • Поток воздуха перпендикулярен оси
  • Более низкая рабочая скорость, чем осевая
  • Лучше для специального направленного охлаждения
  • Обычно потребляет больше энергии, чем осевой
  • Больше слышимого шума, чем осевой
  • Прочный и устойчивый к агрессивным средам

Вопросы, которые следует задать при выборе осевого или центробежного вентилятора

Прежде чем указать тип охлаждающего вентилятора, который требуется для вашей конструкции, необходимо ответить на несколько вопросов:

  • Какой размер пространства вам необходим Круто?
  • Охлаждение должно быть постоянным или по запросу?
  • Какого размера предусмотрена конструкция охлаждающего устройства?
  • Какая мощность будет доступна для привода охлаждающего устройства?
  • Будет ли продукт работать в неблагоприятных условиях?
  • Будет ли само изделие выделять какие-либо газы или твердые частицы?
  • Ваш продукт или система чувствительны к электромагнитным помехам?
  • Не является ли проблемой уровень слышимого шума, производимого вентилятором?
  • В какой ориентации будет установлен вентилятор?
  • Предназначен ли продукт для приложений высокой надежности?
  • Каков ожидаемый жизненный цикл продукта?
  • Является ли ремонт/переделка/техническое обслуживание фактором?

Заключение

Конвективным охлаждением оборудования, выделяющего нежелательное тепло, можно эффективно управлять с помощью осевых или центробежных вентиляторов. Оба типа устройств зарекомендовали себя в полевых условиях благодаря многолетнему использованию и постоянному совершенствованию. Современные конструкции обоих типов вентиляторов включают материалы, которые прочнее, легче и экономичнее, чем более ранние конструкции. Ваше решение использовать тот или иной будет просто сводиться к удовлетворению требований вашей системы. CUI Devices предлагает широкий ассортимент осевых вентиляторов постоянного тока и центробежных нагнетателей с различными размерами рамы и характеристиками воздушного потока.

Электронная книга

Загрузить бесплатное подробное руководство по управлению температурным режимом

Получить доступ

Продукты

Описание

Радиальные вентиляторы используются для транспортировки газов с незначительным перепадом давления. Среда всасывается в осевом направлении к приводному валу радиального вентилятора, отклоняется на 90° за счет вращения ротора и выбрасывается радиально.

Экспериментальная установка обеспечивает базовые эксперименты для изучения рабочих характеристик и наиболее важных характеристик радиальных вентиляторов.

HM 280 оснащен радиальным вентилятором с регулируемой частотой вращения с помощью преобразователя частоты, всасывающей и нагнетательной трубами. Прозрачная всасывающая труба оснащена направляющими пластинами для направления потока и выпрямителем потока для успокоения воздуха. Это позволяет выполнять точные измерения даже при значительном сокращении времени работы. Поток воздуха регулируется дроссельным клапаном на конце нагнетательной трубы. №

Для демонстрации эффекта различных форм лопастей в комплект поставки включены два ротора: один с загнутыми вперед лопастями и один с загнутыми назад лопастями. Роторы легко взаимозаменяемы.

Экспериментальный блок оснащен датчиками давления и температуры. Расход определяется измерением перепада давления на впускном патрубке. Микропроцессорная измерительная техника хорошо защищена в корпусе. Измеренные значения передаются непосредственно на ПК через USB, где их можно проанализировать с помощью прилагаемого программного обеспечения.

Все преимущества программных экспериментов с эксплуатацией и оценкой обеспечиваются программным обеспечением GUNT и микропроцессором.

Номер для заказа: 070.28000

Технические характеристики
Спецификация
  1. функционирование и эксплуатационные характеристики радиального вентилятора
  2. Радиальный вентилятор с трехфазным двигателем переменного тока
  3. регулируемая скорость через преобразователь частоты
  4. прозрачные всасывающая и нагнетательная трубы
  5. дроссельный клапан для регулировки расхода воздуха в нагнетательной трубе
  6. сменных роторов: 1 ротор с загнутыми вперед лопастями и 1 ротор с загнутыми назад лопастями
  7. определение расхода через впускной патрубок
  8. отображение дифференциального давления, расхода, скорости, потребляемой электроэнергии и выходной гидравлической мощности, температуры и эффективности
  9. благодаря встроенной микропроцессорной аппаратуре дополнительные устройства с подверженным ошибкам подключением не требуются
  10. отображение и оценка измеренных значений, а также управление устройством с помощью программного обеспечения
  11. Программное обеспечение GUNT с функциями управления и сбора данных через USB под Windows 8. 1, 10
Технические характеристики

Впускная труба

  • внутренний диаметр: 90 мм
  • длина: 430мм

Напорная труба

  • внутренний диаметр: 100 мм
  • длина: 530мм

Радиальный вентилятор

  • Потребляемая мощность: 110 Вт
  • номинальная скорость: 2800мин -1
  • макс. объемный расход: 480 м 3
  • макс. перепад давления: 300 Па

Диапазоны измерения

  • перепад давления: 0…1800 Па
  • расход: 0…1000 м 3
  • температура: 0…100°C
  • скорость: 0…3300мин -1
  • эл. потребляемая мощность: 0…250 Вт

230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза; 120 В, 60 Гц, 1 фаза
UL/CSA дополнительно

Размеры и вес

ДхШхВ: 670x340x940 мм
Вес: прибл. 20 кг

Требуется для работы

ПК с Windows

Номер для заказа: 070.
