Группа безопасности котла проходная

Предыдущий
товарСледующий
товар

Технический паспорт Сертификат

org/Offer»>

Артикул	Размер	Упаковка	Вес, кг.	Ед.	РРЦ	Кол-во Заказ
PF BS 607	3/4″ /3bar/	1/10	0.595	шт.	2 401.30

Производитель: Profactor Armaturen GmbH

Описание

Группа безопасности котла предназначена для защиты систем отопления от превышения максимально допустимого рабочего давления и отвода воздуха из них. В состав группы безопасности входит предохранительный клапан, автоматический воздухоотводчик и манометр. Группа безопасности может применяться в системах, использующих теплоноситель с содержанием этиленгликоля не более 50%.

Предыдущий
товарСледующий
товар

Группа безопасности котла

В данной статье мы рассмотрим конструкцию и назначение данного устройства.

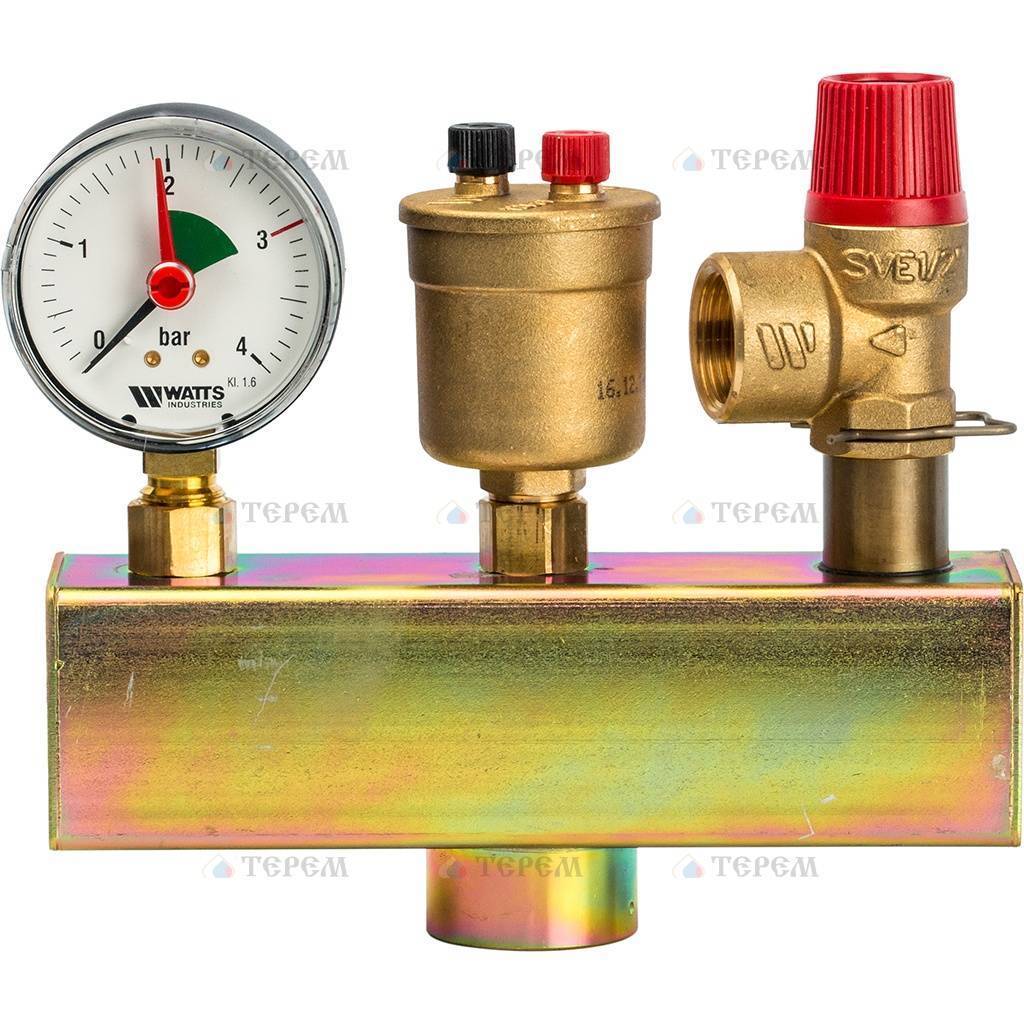

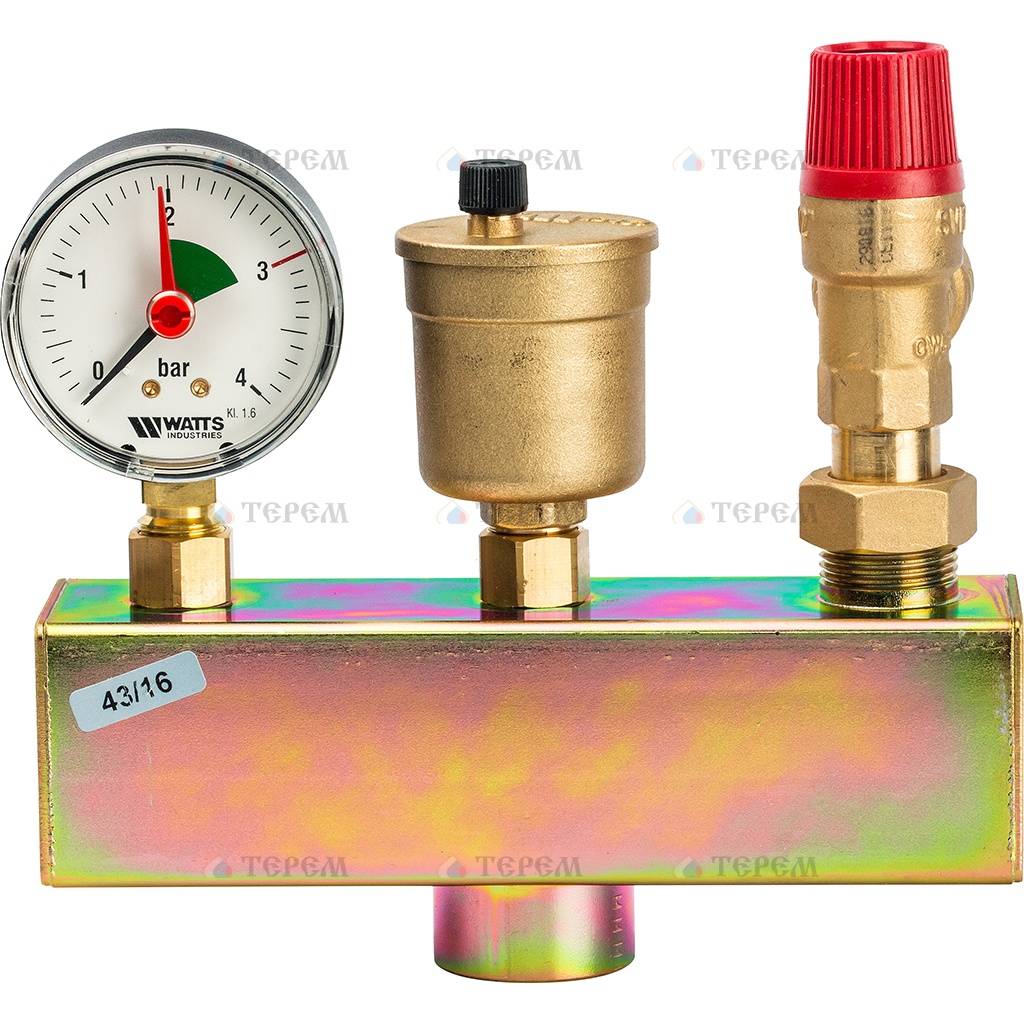

Группа состоит из трех компонентов, а именно:

1. манометр,
2. автоматический воздухоотводчик,
3. предохранительный клапан.

Все вышеуказанные элементы соединены между собой единым корпусом, который дополнительно может быть укомплектован теплоизоляцией. Группа безопасности выполняет три функции, по числу элементов.

С манометром все предельно ясно – индикация текущего давления в системе. На воздухоотводчике стоит остановиться по подробнее. Для чего он необходим, ведь в системе отопления установлено не одно такое устройство в верхних точках магистралей, да и на приборах отопления установлены краны «Маевского». Дело тут в том, что воздух способен растворятся в воде,  и данная способность напрямую зависит от температуры воды. Наибольшее количество воздуха растворено в холодной воде, т.е. той, которой мы заполняем систему отопления. При нагреве воздух выделяется из воды, образовывая пузырьки. Нагрев жидкости происходит в котле, и именно в нем выделяется больше всего воздуха, вот в нем и необходимо его удалять. В теории, этим воздухоотводчиком можно было бы и обойтись, если бы не возникала проблема заполняемости системы. Без этих устройств в верхних точках невозможно устранить  воздушные пробки и тем самым обеспечить  штатную циркуляцию теплоносителя.

Предохранительный клапан выполняет основную функцию группы безопасности – защита котла от избыточно высокого давления, которое может вывести из строя его теплообменник и другие элементы. Откуда же берется повышение давления. Все дело в самом теплоносителе, а именно воде или незамерзающей жидкости, которая в своем составе имеет воду. Вода обладает несколькими свойствами, а именно температурным расширением и практически не сжимается. При повышении температуры и неизменном объеме происходит увеличение давления. Для компенсации теплового расширения служит расширительный бак, но случаи аварий по превышению давления бывают разные:

1. вышла из строя мембрана расширительного бака,
2. при работающем котле закрыты краны на подающей и/или обратной линии,
3. неисправен клапан системы подпитки,
4. негерметичен змеевик бойлера косвенного нагрева и т. д.

В этих случаях и вступает в работу предохранительный клапан. Принцип работы довольно прост, при превышении давления над пороговой величиной клапан открывается, сбрасывает часть теплоносителя, давление в системе нормализуется и клапан закрывается. Подбор клапана следует осуществлять по максимальному давлению котла и по его мощности, т.к. чем мощнее котел, тем быстрее он прогревает воду, и тем быстрее повышается давление, следовательно, быстрее необходимо открывать клапан.

         Группу безопасности необходимо монтировать соблюдая следующие условия:

1. монтаж на подающей линии котла,
2. между котлом и группой не допускается установка запорной и иной арматуры (обратные клапана, фильтра и т.д.),
3. монтаж выше уровня верхней точки котла,
4. расстояние между приборами не более одного метра, но чем меньше- тем лучше,
5. Подключаемая труба по диаметру равна диаметру группы безопасности, заужения не допускаются, как и гибкие подводки.
6. При подключении отводной трубы заужения и гибкие подводы так же не допускаются
7. Отвод в канализацию должен осуществляться с разрывом струи, через специальные воронки.

О группах безопасности все. Не забывайте раз в три-четыре месяца «подрывать» предохранительный клапан, что бы он не утратил свои функциональные возможности, проще говоря не «прикипел». «подорвать» клапан – повернуть по часовой стрелки до срабатывания, с последующим закрытием.

Группа безопасности — Hieper

Перейти к содержимому

Что такое группа безопасности?

• что такое группа безопасности?
• как устроена группа безопасности?
• Какие опасности возникают в случае дефекта?

Каждый резервуар для воды имеет группу безопасности. Но что это такое и как это работает? Эти и другие вопросы о группе безопасности водонагревателя мы хотим разъяснить в этой статье!

Что такое группа безопасности?

Группа безопасности — регулятор давления бака горячей воды. Вода расширяется при нагревании, что вызывает повышение давления в закрытой системе, такой как резервуар. Для того, чтобы это не привело к нежелательным сюрпризам, предохранительная группа с помощью клапана сливает воду при превышении заданного давления. Использование такого компонента требуется по закону. Если предохранительная группа постоянно капает, ее в любом случае следует заменить. Чтобы этого избежать, рекомендуется проводить техосмотр один раз в год.

Структура

Группа безопасности объединяет несколько компонентов с различными функциями в одном устройстве. Устанавливается между сетью холодной воды и накопительным баком горячей воды. Устройство должно быть как можно ближе к резервуару для хранения. Каждая группа безопасности имеет как минимум один предохранительный клапан и один превентор обратного потока, но может также включать и другие компоненты.

Предохранительный клапан
При превышении установленного давления в накопительном баке клапан открывается и позволяет слить лишнюю воду. Когда желаемое давление достигнуто, клапан снова закрывается.

Предохранитель обратного потока
Если предохранительный клапан открывается, предохранитель обратного потока предотвращает попадание расширенной и, возможно, загрязненной воды в сеть питьевой воды. Это предотвращает загрязнение питьевой воды. Однако в процессе всегда происходит потеря воды, что может привести к увеличению затрат при частом использовании группы безопасности.

Редуктор давления
Редуктор давления, как правило, уже подключен к домовому соединению и поэтому не является обязательным. Он регулирует давление в сети питьевой воды и, таким образом, предотвращает дополнительную загрузку уже наполненного резервуара для хранения воды.

Манометр
Позволяет считывать давление в резервуаре. Манометр обычно встроенный и выпускается в нескольких вариантах: в виде насадки или считываемого индикатора со стрелкой.

Запорные вентили
Перекрывают отдельные компоненты группы безопасности, упрощая техническое обслуживание.

Расширительный бак
Расширительный бак представляет собой отдельную камеру, прикрепленную к предохранительному клапану, в которую направляется вода, создающая избыточное давление, прежде чем она будет окончательно слита. С одной стороны, образуется буфер, который разгружает клапан, а с другой стороны, избыточная вода не расходуется напрямую, что, в свою очередь, снижает затраты.

Опасности

Как упоминалось выше, в любом замкнутом пространстве существует определенное давление. Это давление изменяется при колебаниях температуры. Если давление в баке для горячей воды слишком высокое, он может быть поврежден или даже взорван. Кроме того, горячая вода может вытекать из мест утечек и причинять травмы. Поэтому регулярно проверяйте работоспособность вашей группы безопасности. Однако самостоятельно проводить проверку следует только в том случае, если вы знакомы с предметом, поскольку при наличии повреждений могут возникнуть проблемы со страховой компанией при ненадлежащем проведении технического обслуживания.

Заключение

Без группы безопасности нельзя обойтись ни при каких обстоятельствах. Это предотвращает повреждение резервуара для воды, которое обычно может быть намного дороже, чем сама группа безопасности. При правильном устройстве можно сэкономить даже воду и, таким образом, дополнительные деньги. Что касается цены, группы безопасности начинаются от 20 €.

Автор: Ян Биттнер

Поиск по теме:

Поиск:

Советы и рекомендации

• Группа безопасности
• Сепаратор шлама с магнетитом
• Как работает циркуляционный насос?

Информация на Youtube

➧ Что делает блок наполнения?

➧ Для чего нужен конденсатный насос?

➧ Нужен ли расширительный бак?

➧ Вам нужна группа безопасности?

➧ Для чего нужен сепаратор шлама?

➧ Вам нужен циркуляционный насос?

Ссылка для загрузки страницы Перейти к началу

Обзор Бюро безопасности котлов

Tab/Accordion Items

Котел определяется как «закрытый сосуд, в котором нагревается вода или другая жидкость, вырабатывается пар или пар, пар перегревается или любое их сочетание под давлением или вакуумом для внешнего использования , путем прямого или косвенного применения тепла». Также включены нагревательные устройства для нагрева или испарения жидкостей, отличных от воды, когда эти устройства являются завершенными внутри себя. Это определение включает водонагреватели, тепловая мощность которых превышает 200 000 БТЕ/час или номинальная емкость по воде 120 галлонов.



Сосуд под давлением определяется как «сосуд, в котором давление создается из косвенного источника или путем применения тепла из косвенного источника или прямого источника, кроме тех, которые включены в термин «котел». Сосуды под давлением включают, но не ограничиваются
, резервуары для хранения сжатого газа (т. е. резервуары для воздуха, кислорода, азота и т. д.), резервуары для безводного аммиака, гидропневматические резервуары, автоклавы, резервуары для хранения горячей воды, химические реакторы и сосуды для хладагентов, работающие при давление выше 15 psi.

Закон Северной Каролины о котлах и сосудах под давлением

Генеральная ассамблея Северной Каролины впервые приняла закон, устанавливающий регулирование котлов высокого давления в 1935 году.

В 1975 году Генеральная Ассамблея приняла Единый закон о котлах и сосудах под давлением, кодифицированный как глава 95, статья 7A, Общего устава. Правила содержатся в Административном кодексе Северной Каролины, глава 13.

Котлы, установленные после 1935 должны быть сконструированы в соответствии с Кодексом Американского общества инженеров-механиков (ASME) по котлам и сосудам под давлением. Резервуары для хранения горячей воды, установленные после 1951 года, и все другие сосуды под давлением, установленные после 1975 года, должны быть изготовлены в соответствии с применимыми нормами ASME.

• Гидропневматический (водяной) бак: внешний осмотр каждые четыре года.
• Все остальные сосуды под давлением: внешний осмотр каждые два года.
• Котлы высокого давления:

      Внутренний осмотр ежегодно.
      Внешний осмотр ежегодно.
• Миниатюрные котлы высокого давления и котлы на жидком топливе: внешний осмотр каждый год.
• Отопительные котлы/котлы горячего водоснабжения/водонагреватели: внешний осмотр каждые два года.

Северная Каролина Генеральная стат. § 95-69.11 разрешает инспекторам «иметь свободный доступ без предварительного уведомления в любое место в этом штате в разумные часы, где строится, устанавливается или эксплуатируется котел или сосуд под давлением, с целью выяснения того,
такой котел или сосуд высокого давления построен, установлен или эксплуатируется в соответствии с положениями настоящей статьи».

Законодательство Северной Каролины допускает наличие трех типов инспекторов сосудов под давлением:

• Инспектор котлов и сосудов под давлением: сотрудник NCDOL, Бюро безопасности котлов, уполномоченный проверять любые котлы или сосуды под давлением, подпадающие под действие Единого закона о котлах и сосудах под давлением.
• Специальный инспектор: сотрудник страховой компании, уполномоченный осуществлять страхование в данном штате. Специальные инспекторы могут проверять только те объекты, которые застрахованы их компанией.
• Инспектор-владелец-пользователь: квалифицированное лицо, нанятое на полный рабочий день компанией, эксплуатирующей сосуды под давлением для собственного использования, а не для перепродажи, и поддерживает установленную программу проверок для периодического осмотра сосудов под давлением, принадлежащих или используемых этой компанией, и если такая программа проверки находится под наблюдением одного или нескольких инженеров, имеющих квалификацию, удовлетворяющую уполномоченного.

Котлы, резервуары для хранения и другие элементы, поддерживающие давление, потенциально опасны. Во время работы они содержат большое количество энергии, которая может выйти из строя мгновенно, обычно с разрушительными последствиями. Когда вода превращается из жидкости в пар, она расширяется примерно в 1600 раз по сравнению с первоначальным объемом. Другими словами, 1 кубический фут воды может мгновенно превратиться в 1600 кубических футов пара. Если бы небольшой котел, такой как домашний водонагреватель на 30 галлонов, взорвался бы и превратился в пар при температуре 332 градуса по Фаренгейту, он высвободил бы достаточно энергии, чтобы поднять средний автомобиль на высоту почти 125 футов в воздухе. Воздушный баллон на 50 галлонов, работающий под давлением 150 фунтов на квадратный дюйм, имеет столько же накопленной энергии, сколько 50 граммов тротила, примерно столько же, сколько армейская ручная граната MKII. Чтобы обеспечить постоянную безопасность оборудования, работающего под давлением, оно периодически проверяется квалифицированными уполномоченными инспекторами.

Цель инспекции — помочь предотвратить такие несчастные случаи. Поскольку инспекции являются моментальным снимком времени и показывают только состояние судна в данный момент, на владельца или оператора возлагается обязанность поддерживать оборудование в безопасном и надлежащем рабочем состоянии.

Сертификат проверки является документальным подтверждением того, что котел или сосуд высокого давления был проверен и безопасен для эксплуатации в условиях, указанных в сертификате. Закон Северной Каролины гласит, что котел или сосуд под давлением, подпадающие под действие статьи 7A главы 95, не могут эксплуатироваться без действующего сертификата проверки.

Бюро безопасности котлов полностью финансируется за счет квитанций и не получает денег от законодательного органа. Поэтому бюро взимает плату за свои услуги. Плата зависит от типа и размера объекта, требующего осмотра, а также сложности

работа и время, потраченное на проверку. Сборы покрывают инспекционную деятельность, обслуживание системы хранения данных и выдачу сертификата инспекции. Перечень сборов можно найти в Кодексе об административных правонарушениях, 13 НКАС 13 .0213.

Ремонт и переделка котлов и сосудов под давлением должны соответствовать требованиям Кодекса инспекций Национального совета. Сварочные ремонты и модификации должны производиться только физическим лицом или организацией, имеющей действующее свидетельство о разрешении на использование штампа с символом «R» Национального совета. О ремонте и изменениях необходимо сообщать в отчетах Национального совета «R1» и «R2» соответственно, как того требует NBIC. Эти отчеты доступны через Национальный совет инспекторов котлов и сосудов под давлением. Отчеты вместе с использованными дополнениями должны быть представлены главному инспектору в течение 60 дней после окончания проведенных работ. Отчеты о ремонте и переделке должны быть аннотированы соответствующим идентификационным номером NC для отремонтированного оборудования, работающего под давлением. См. Административный кодекс, 13 NCAC 13.0401, для получения полных правил по требованиям к проектированию, строительству и ремонту.

Административный кодекс, 13 NCAC 13 .0206, устанавливает, что владелец должен уведомить Бюро безопасности котлов в течение 24 часов, если устройство вышло из строя из-за избыточного давления, сухого сжигания или любого связанного с этим события, которое вызывает повреждение оборудования, недвижимое или личное имущество, телесные повреждения или смерть.

Бюро безопасности котлов работает с 8:00 до 17:00. С понедельника по пятницу, кроме официальных праздников. Сотрудники бюро стремятся помочь вам соблюдать закон и быть полезными для вас. Чтобы найти местного государственного инспектора, посетите карту территории инспектора Бюро безопасности котлов.

Обязанности владельца включают, но не ограничиваются:

1. Проведение периодических проверок, проводимых уполномоченными инспекторами. Инспектор не несет ответственности за планирование проверок. Ответственность за действующее свидетельство о проверке лежит на владельце.
2. Оплата необходимых сборов за сертификат проверки.
3. Хранение копии действующего сертификата осмотра помещения.
4. Обеспечение надлежащего ремонта и привлечение уполномоченного инспектора ко всем видам ремонта.
5. Уведомление Бюро безопасности котлов в случае аварии.

Для объектов, требующих государственного осмотра, необходимо подать заявку в Бюро безопасности котлов через вкладку «Бланки котлов» на нашем сайте. Вкладка «Новые» предназначена для совершенно новых объектов или объектов, которым уже присвоен регистрационный номер в Северной Каролине. Вкладка «Бывшее в употреблении» предназначена для любого бывшего в употреблении оборудования, которое ранее не проверялось Бюро. Могут потребоваться местные или окружные разрешения, и вам всегда следует обращаться в местное и/или окружное правительство, где будет установлен объект.

Бюро безопасности котлов не выдает лицензии подрядчика на установку, и они не рассматриваются в Административных правилах. Экзаменационная комиссия штата Северная Каролина требует и выдает лицензии подрядчиков, и мы рекомендуем вам связаться с ними для получения дополнительной информации.
