Публикации — КАК ПРАВИЛЬНО ЗАРЯЖАТЬ ГИДРОАККУМУЛЯТОР

Янв 18

by Eduardo del RussoPosted in Полезно

• Любой гидроаккумулятор перед началом эксплуатации должен быть заряжен. Чем его нужно заряжать (заправлять) ?

Гидроаккумулятор, который используется в масляной гидравлике, должен быть заряжен АЗОТОМ. Азот – это инертный газ, который не вступает в реакцию с другими химическими веществами, в частности с гидравлическим маслом. Воздух и кислород ни в коем случае нельзя использовать, так как они поддерживают химические реакции и горение. А их использование для зарядки гидроаккумулятора может привезти к взрыву.

Это очень важно, так как многие люди путают гидроаккумуляторы со скважинным аккумулятором или так называемым “расширительным баком”, который широко используется в загородных домах в системах водоснабжения и отопления. Такие аккумуляторы (расширительные баки) действительно предварительно заряжены сжатым воздухом.

Но в таких аккумуляторах рабочей средой является вода, а не гидравлическое масло.

Чтобы избежать возможных трагедий, рекомендуется допускать к эксплуатации гидроаккумуляторов только специально обученных людей и наклеить на корпус гидроаккумулятора этикетку с предупреждающей надписью, например вот такую…

• Следующий важный вопрос: “Каким давлением необходимо заряжать гидроаккумулятор?”.

На это есть четкие рекомендации, в зависимости от условий применения. Вот они …

условия применения	баллонный аккумулятор	мембранный аккумулятор
накопление энергии	Р0≤0.9 * Р1	Р0≤0,9 * Р1
амортизация гидроударов	Р0=0,6 … 0,9 * Р1	не применяется
гашение пульсаций	не применяется	Р0=0,6 * Р1

где: Р0 – давление зарядки гидроаккумулятора азотом при максимальной рабочей температуре

Р1 – минимальное рабочее давление гидравлического контура

Обращаем внимание, что величина давления зарядки Р0 должна обязательно учитывать рабочую температуру, так как температура очень сильно влияет на величину давления. Например, это видно в представленной ниже таблице…

Температура	0°С	10°С	20°С	30°С	40°С	50°С	60°С	70°С	80°С
Давление, бар	186	193	200	207	214	221	227	234	241
	140	145	150	155	160	171	176	181	186
	93	97	100	103	107	110	114	117	120
	48	48	50	52	53	55	57	59	60

• Когда должна производиться зарядка гидроаккумулятора?

Зарядка гидроаккумулятора азотом, согласно инструкции по эксплуатации, производится исключительно после установки (монтажа) гидроаккумулятора на станок или иное оборудование, где он будет эксплуатироваться.

• Следующий важный момент – это какой инструмент необходимо использовать ?

Для зарядки аккумуляторов применяются специально выпускаемые комплекты зарядных устройств, которые включают в свой состав всё необходимое. Например, компания EPE (Италия) для зарядки своих гидроаккумуляторов выпускает следующие зарядные устройства:

модель PC250B8 для зарядки баллонных гидроаккумуляторов серии AS

модель PCM250M8 для зарядки мембранных гидроаккумуляторов серии AMS

• Где можно прочитать порядок заправки гидроаккумулятора?

Все вопросы по эксплуатации, в том числе и порядок заправки гидроаккумулятора, подробно описаны в Руководстве по эксплуатации.

Если у Вас ЕСТЬ ВОПРОСЫ? НАПИШИТЕ НАМ:

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1. 5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

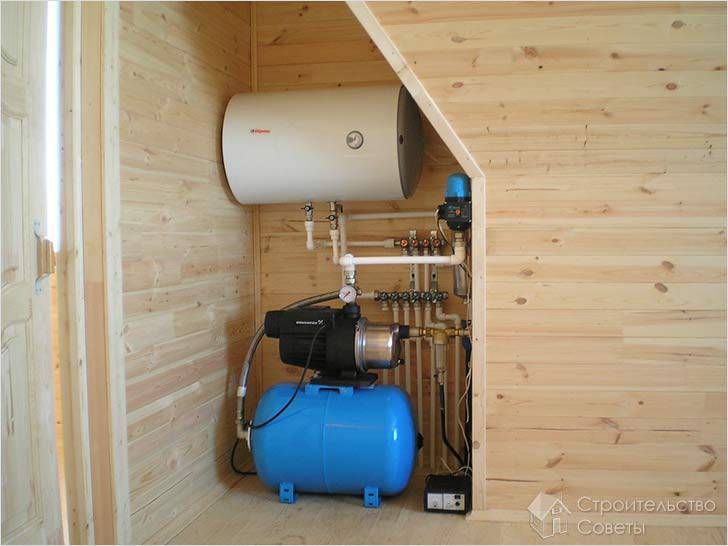

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

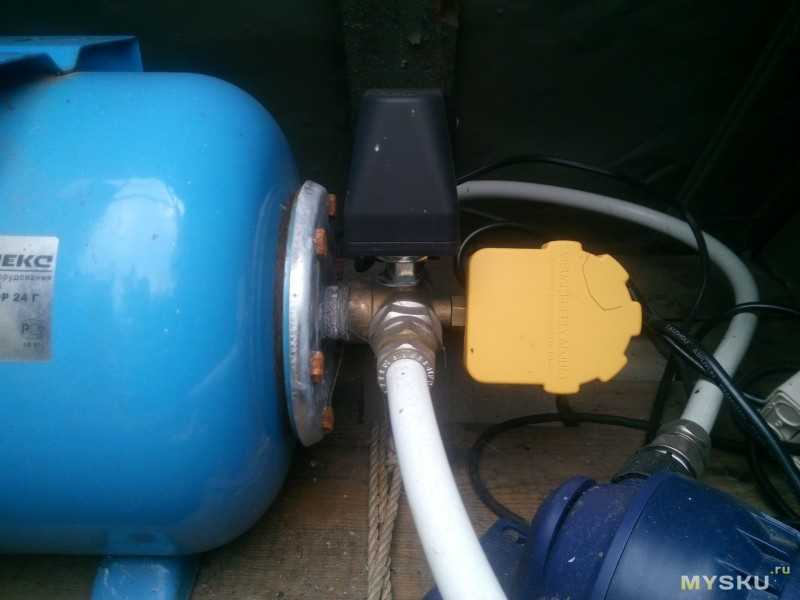

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

• чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
• поврежденную мембрану можно восстановить в сервисном центре;
• поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
• исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
• достаточность объема бака нужно определить до его установки в систему.

Аккумулятор Основы | Сеансы ланчбоксов

Справка

• Опишите функцию аккумулятора.
• Контрастные баллонные и поршневые аккумуляторы.
• Перечислите типичные области применения аккумулятора.
• Дайте определение терминам заряд и предварительный заряд.

Аккумулятор — это устройство, позволяющее гидравлической системе хранить масло под давлением в течение длительного периода времени.

Условия

Предварительная зарядка : Газ под давлением в аккумуляторе.

Заправка : Гидравлическая жидкость в аккумуляторе.

Аккумуляторы бывают двух основных типов.

• Рекуперация энергии
• Амортизация системных ударов
• Амортизация незначительных колебаний давления или расхода в системе


• Обеспечение дополнительного потока (например, если насос слишком малого размера)
• Поддержание давления в системе жидкости под давлением


• Шумоизоляция
• Поглощение теплового расширения


• Компенсация утечек
• Компенсация за медленную реакцию контроллера насоса

Каждый тип аккумулятора имеет свои преимущества и несколько недостатков.

Баллонный тип

Преимущества

• Высокая чувствительность к требованиям системы
• Предварительная заправка газом редко требует обслуживания/дозаправки0006

Недостатки

• Камера может стать хрупкой и лопнуть
• Слишком сильное сжатие камеры может привести к ее повреждению
• Нельзя слишком часто полностью разряжать (циклировать до дна) без повреждения
7

Поршни

• Требуют менее частого ремонта
• Может часто полностью разряжаться без повреждения
• Может работать с почти бесконечной степенью сжатия газа, поскольку отсутствует риск разрыва поршня

Недостатки

• Медленнее реагирует на удары
• Требуется более частая проверка давления предварительного наддува из-за внутренней утечки вокруг уплотнения поршня
• внутренняя работа аккумулятора, начиная с баллонного типа.

  Сжатый газ

  Баллон

  Тарельчатый клапан

  Газовый клапан

  Аккумулятор баллонного типа, иногда называемый гидропневматическим аккумулятором, представляет собой металлический резервуар, содержащий резиновую камеру, заполненную сжатым газом. Также имеется тарельчатый клапан в выпускном отверстии и газовый клапан, используемый для предварительного наполнения баллона.

  По мере предварительного наполнения баллона он расширяется до такой степени, что закрывает тарелку. Тарелка предназначена для того, чтобы мочевой пузырь не мог расшириться в выпускное отверстие.

  Правильная предварительная зарядка
  гарантирует, что баллон
  не совсем
  соприкасается с тарелкой.

  Обычно предварительная зарядка аккумулятора устанавливается на уровне от 60% до 80% от минимального давления в системе. Таким образом, мочевой пузырь не расширяется настолько, чтобы закрыть тарелку во время нормальной работы.

  Аккумуляторы предварительно заряжаются сухим инертным газом азотом, а не просто сжатым воздухом. Почему? Потому что, если масло и кислород в сжатом воздухе смешаются, это может вызвать пожар или даже взрыв !

  По мере увеличения давления в гидравлической системе масло нагнетается в аккумулятор. Такая заправка жидкостью возможна, когда давление в гидравлической системе больше, чем давление предварительной заправки газом.

  Поступающее масло сжимает камеру и газ. Это сжатие, в свою очередь, увеличивает давление предзарядного газа.

  Когда давление в гидравлической системе снижается, камера снова расширяется, выталкивая масло обратно.

  Постоянное стремление к равновесию между давлением гидравлического масла и давлением предзарядного газа определяет работу баллонного аккумулятора.

  Станьте участником, чтобы получить немедленный доступ к остальной части этого урока и всему другому полезному контенту LunchBox Sessions.

  Присоединяйтесь


  Уже вступил? Авторизоваться
  Не готовы присоединиться? Вернуться к меню.

  Мы надеемся, что вам понравилось

  Основы аккумулятора

  Нагрузка

  Вакуумное давление

  Давление дренажа

  Низкое давление

  Средний давление

  Высокое давление

  Высокая

  Lowest Voltage

  .

  Магнитное поле

  Проверьте свою консоль

  Гидроаккумуляторы: как они работают?

  1 августа 2017 г. Автор Ken Korane

  Гидравлические аккумуляторы — это устройства для хранения энергии. Подобно перезаряжаемым батареям в электрических системах, они хранят и разряжают энергию в виде жидкости под давлением и часто используются для повышения эффективности гидравлической системы.

  Баллонные аккумуляторы от Accumulators Inc.

  Аккумулятор представляет собой сосуд под давлением, в котором находится гидравлическая жидкость и сжимаемый газ, обычно азот. Корпус или корпус изготовлен из таких материалов, как сталь, нержавеющая сталь, алюминий, титан и композиты, армированные волокном. Внутри подвижный или гибкий барьер — обычно поршень или резиновая камера — отделяет масло от газа.

  В этих гидропневматических агрегатах гидравлические жидкости лишь слегка сжимаются под давлением. Напротив, газы можно сжимать до меньших объемов под высоким давлением, и инженеры используют это свойство при проектировании и применении аккумуляторов. По сути, потенциальная энергия хранится в сжатом газе и высвобождается по требованию, чтобы вытеснить масло из аккумулятора в контур.

  Для использования устройства объем газа сначала предварительно заправляется — обычно примерно до 80–90 % от минимального рабочего давления системы. Это увеличивает объем газа, чтобы заполнить большую часть аккумулятора с небольшим количеством масла, оставшегося внутри. При работе гидравлический насос повышает давление в системе и заставляет жидкость поступать в аккумулятор. (Клапаны регулируют поток масла внутрь и наружу.) Поршень или камера перемещаются и сжимают объем газа, поскольку давление жидкости превышает давление предварительной зарядки. Это источник накопленной энергии.

  Движение прекращается, когда давление в системе и давление газа уравновешиваются. Когда действие ниже по потоку, такое как движение привода, создает потребность в системе, давление в гидравлической системе падает, и аккумулятор выпускает хранящуюся под давлением жидкость в контур. Когда движение прекращается, цикл зарядки начинается снова.

  Три распространенных типа: баллонные, поршневые и диафрагменные гидроаккумуляторы. Аккумуляторы для баллонов обычно имеют большие порты, которые обеспечивают быстрый слив жидкости и обеспечивают относительную нечувствительность устройства к грязи и загрязнениям. Общее правило состоит в том, чтобы монтировать баллонные аккумуляторы вертикально, хотя они также могут устанавливаться на боку в приложениях с низким циклом. Аккумуляторы баллонного типа обычно рассчитаны на соотношение давлений 4:1 (максимальное давление к давлению заряженного газа), чтобы защитить баллон от чрезмерной деформации и деформации материала.

  Эксперты склонны рассматривать баллонные аккумуляторы как лучшие устройства общего назначения. Они выпускаются в широком диапазоне стандартных размеров, а хорошие характеристики срабатывания делают их подходящими для ударных применений. В зависимости от конструкции баллон можно легко заменить в случае выхода из строя или повреждения.

  Поршневые аккумуляторы от Kocsis Technologies

  A поршневой аккумулятор очень похож на гидравлический цилиндр без штока. Подобно другим аккумуляторам, типичный поршневой аккумулятор состоит из жидкостной и газовой секций, причем подвижный поршень разделяет их. Реже встречаются поршневые аккумуляторы, в которых газ высокого давления заменяется пружиной или тяжелым грузом для приложения силы к поршню.

  Поршневые аккумуляторы обычно рекомендуются для хранения больших объемов — до 100 галлонов и более — и могут иметь высокую скорость потока. Коэффициент давления ограничен только конструкцией, но обычно они не рекомендуются для ударных применений. Они часто создаются для тяжелых и тяжелых условий эксплуатации. Однако они более чувствительны к загрязнениям, которые могут повредить уплотнения, хотя большинство поршневых аккумуляторов легко ремонтируются путем замены поршневых уплотнений.

  Мембранные аккумуляторы работают так же, как мочевые аккумуляторы.
