Расширительный бак – приспособление, обеспечивающее всю систему обогрева помещения работоспособностью и надежностью. В статье мы рассмотрим давление в расширительном баке, виды баков, изучим требования к давлению, научимся их устанавливать и другое.

Содержание

1. Функция расширительного бачка для систем отопления
2. Виды и устройство расширительных баков
3. Какое давление воздуха должно быть в расширительном баке системы отопления
4. Проверка текущих показателей
5. Регулировка напора горячей воды в системе
6. Расчет необходимого объема бака
7. Формула расчета
8. К чему приведет недостаточный объем расширительного бачка
9. Как правильно подобрать расширительный бак
10. Установка бака в системе отопления
11. Установка расширительного бака в закрытую отопительную систему
12. Установка расширительного бака в открытую отопительную систему
13. Возможные проблемы
14. Заключение

Функция расширительного бачка для систем отопления

Предположим, что жидкий теплоноситель стал горячее всего на 15 градусов, что провоцируется интенсивностью функционирования нагревателя, что вызвала низкая температура снаружи. Подобное повышение температур воды в закрытых системах увеличит ее объем меньше, чем на процент.

Интересно! Как сделать отопление частного дома из полипропилена своими руками

Конечно, такая цифра не покажется большой. Тем не менее воду невозможно сжать, а значит со временем система страдает от избыточного давления.

Для сохранения элементов системы отопления вода должна иметь место, куда он сможет расшириться. В качестве такого пространства и производится установка расширительного бачка.

Если теплоноситель холодный, он не будет заполняться до конца, однако при высоких температурах воды становится больше, что сохранит давление на приемлемом уровне.

Виды и устройство расширительных баков

Существует всего три вида расширительных баков:

• Открытые;
• Закрытые;
• Мембранные.

Открытые расширительные бачки являются прямоугольной или цилиндрической емкостью, которую покрывает утеплительный слой. Она устанавливается сверху над системой отопления – обычно для этого используется чердак. Устройство дает возможность отслеживать уровни жидкости, и играет роль воздухоотделителя и воздухоотводчика.

Открытые расширители поддерживают давление на атмосферном уровне. Для них не нужен циркуляционный насос и подключение к электросети.

Есть еще один вариант. Расширители закрытого типа обладают следующими преимуществами:

• Автоматизация и возможность функционировать без регулярного стороннего контроля;
• Почти не пропускают кислород, из-за чего коррозия практически невозможна;
• Система на постоянной основе поддерживает показатели внутреннего давления;
• Воду можно заменить антифризом. Он может зимой оставаться в трубах, даже если помещение вы используете только летом. В открытой системе антифризом лучше не пользоваться, ведь он быстро испарится;
• Мембранный расширительный бак не потребует больших емкостей, из-за чего он не такой крупный, как открытый. Из-за этого он может устанавливаться практически где угодно. Бачок и котел не должны разделяться запорной арматурой.

Стоимость расширительного бака, мембрана которого меняется, будет выше, чем у баков с тем же объемом, мембрана которых не снимается. Однако при разрыве мембран нет необходимости менять весь бак.

К тому же, расширительные баки, мембрану которых можно заменить, подразумевают отсутствие контакта между водой и внутренними поверхностями бачка, что почти исключает вероятность появление коррозийного налета.

Какое давление воздуха должно быть в расширительном баке системы отопления

1 метр водного столба равняется одной десятой бар, а значит, отопительные контуры помещений и зданий с малым количеством этажей меняют показатели меньше, чем на один бара. Однако стандартное функционирование котла (насосные оборудования, воздухоотводчики) требует показание, превышающее указанное создателями устройства согласно паспорту, пользовательской инструкции.

При показателях давления до семи десятых бар любой газовый котел прекратит работу. Становится понятно – нормальная эксплуатация требует показателей в 1,2 бара. Самой мембраной в конкретной ситуации (при балансировании) будет создаваться чрезмерное давление, что поспособствует снижению начальных показателей ниже того, которое компенсируется.

Многие отопительные системы закрытых видов для помещений с малым количество этажей или квартир допускают уровень давления расширителя в районе от восьми десятых до 1 бара.

Проверка текущих показателей

Проверка давления бака проводится посредство ручного манометра, ведь зачастую камеры, наполняемые воздухом, оснащают стандартным ниппелем. Если имеются ввиду котлы газового типа, крепящиеся на стену, каждый компенсатор обычно располагается сзади, что затрудняет доступ, в особенности, если он располагается в труднодоступном месте.

Из-за этого рекомендуется использование небольшого шинного манометра, позволяющего фиксировать каждый показатель. Если по итогам наблюдается слишком малое давление, следует с этим разобраться.

Интересно! Что лучше — однотрубная или двухтрубная система отопления?

Регулировка напора горячей воды в системе

План по настройке водного напора включает:

1. Подсчет. От полученного значения необходимо отнять 0,2 атмосферы;
2. Перед монтажом необходимо избавить систему от воздуха до требуемого показателя;
3. Далее нужно присоединить емкость к трубам и пустить жидкость. Здесь не нужно спешить – необходимо подловить момент, когда установлен нормальный напор;
4. Далее подключается насос и закачивается жидкость перед получением рабочего уровня давления;
5. Впервые включается бак при максимальных температурах жидкости. В таком случае уровень объема жидкости сравняется со значением, учитывающим удельный уровень приращения.

Расчет необходимого объема бака

Перед покупкой и монтажом бака следует выяснить, какой объем бака требуется для корректного функционирования отопительного оборудования.

Формула расчета

Подобрать оптимальный размер можно посредством формулы:

V = (VL xE) / D

В формуле используется ряд обозначений:

• VL. Подразумевает общие показатели емкости системы отопления, включающие котельный объем, и объем каждого теплового аккумулятора (конвекторы, радиаторы и т.п.), и показатели вместимости трубопровода;
• E. Является обозначением коэф-та расширения жидкости;
• D. Обозначает уровень действенности расширителя.

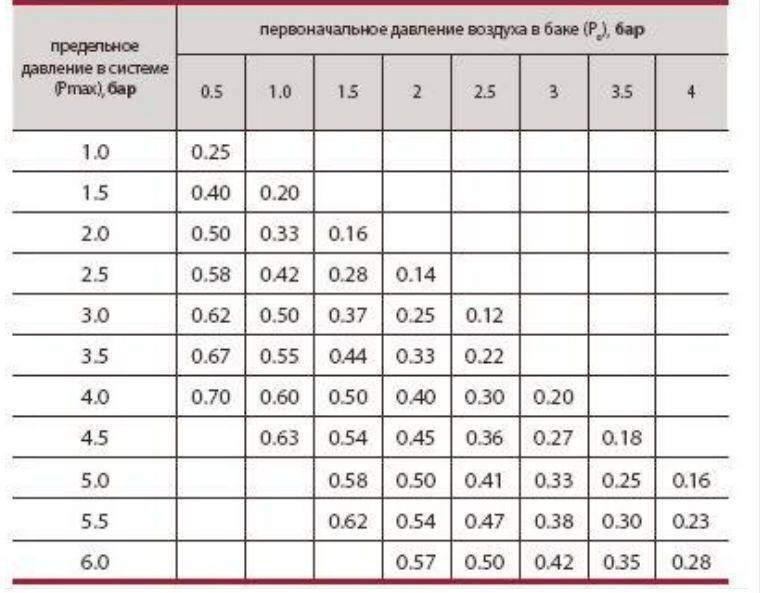

У последней величины выражена зависимости от таких элементов: PV – максимально возможное давление, при котором система работает, PS – давление зарядки бачка с мембраной. Чтобы упростить расчеты, при эксплуатации в частных домах, достаточно PV, которое равняется 2,5 бара. PS здесь равняется статическому давлению в обогревательной системе.

К чему приведет недостаточный объем расширительного бачка

В монтаже расширителя малых объемов появляется серьезный риск нарушения функционирования всех отопительных систем и даже их полного прекращения функционирования. Уровни давления при настройке не должны опускаться ниже гидростатического давления по центру бака больше одной десятой бара.

Если давление опустилось ниже, в процессе заполнения в полезном объеме бака все будет наполнено водой, и последующий ее нагрев или расширение предоставит слишком малые объемы.

Как правильно подобрать расширительный бак

Основная рекомендация – расширительный бак должен быть не большего объема, чем системный теплоноситель. Обращайте на этот пункт достаточно внимания. Покупка бочка с недостаточным объемом полностью исключит его действенность.

Следует также уделять внимание и характеристикам бачка. Он должен функционировать и без проблем сохранять каждое рабочее свойство при любых допустимых температурах.

У мембраны обязательно присутствует способность справляться с вероятными перепадами давления. Саму возможность можно обеспечить посредством определенной гибкости.

Установка бака в системе отопления

Установка бачка – еще одна тема, требующая серьезного подхода и изучения нюансов перед установкой во исключение последующих казусов или неполадок.

Интересно! Что такое подпитка системы отопления, и какой клапан выбрать?

Установка расширительного бака в закрытую отопительную систему

Системы обогрева закрытые требуют определять расширитель еще в процессе проектирования согласно требованиям эффективности котла, протяженности каждой трубы, объема используемой жидкости. Далее должна следует проработать план, в котором указано каждое место установки каждого элемента, включая расширительный бачок. Отопительная система закрытого типа требует использовать мембранный бак.

Установка расширительного бака в открытую отопительную систему

Расширительные баки монтируются к отопительной системе открытого типа на чердаке и изредка туда необходимо доливать жидкость. Устройство должно располагаться на верхушке контура в силу особенности: горячие жидкости, как и каждый воздушный пузырек, поднимаются вверх, а остывающая жидкость сливается сама.

Возможные проблемы

Нередко владелец дома пытается выполнить работу самостоятельно, что будет касаться и установки бака. В таком случае ни у кого нет страховки от ошибки при настройке техники:

• Низкий уровень качества. Инструменты либо низкого качества, либо просто отсутствуют;
• Некачественные уплотнители или дешевые герметики в соединениях. Если использовать вещества, которые не предназначены для высокой температуры, появляется риск появления течей при нагревании теплоносителя;
• Расширитель устанавливается в недоступных местах. Если выбирать резервуар без необходимых расчетов, появляется риск поломки котла или неправильного функционирования.

Заключение

Расширительный бак – приспособление, которое часто используется в различных отопительных системах. Существует два варианта, каждый из которых подойдет в определенной ситуации. Установка бака может быть произведена самостоятельно, но лишь при должном подходе.

Читайте далее:

Давление в расширительном бачке отопления закрытого типа

При обустройстве отопительной системы необходимо уделять внимание абсолютно всем моментам, начиная от проектировки теплового блока и заканчивая его комплектацией. Среди всего многообразия функциональных элементов вакуумный расширительный бачок для отопления играет немаловажную роль в создании качественно работающего обогревательного оборудования. Благодаря этому аппарату осуществляется регулировка объема теплоносителя, что позволяет исключить разрыв тепловой магистрали, радиаторов и запорной арматуры.

Если вы собираетесь обустраивать обогревательный блок в загородном доме, то бачок расширительный для отопления (экспанзомат) должен в обязательном порядке фигурировать в нем.

Схема работы компенсационного бака для отопления проста: при увеличении температурного режима теплоносителя, его объем (речь идет о воде, поскольку именно она чаще всего используется для обвязки обогревательных узлов) увеличивается.

В силу того, что контур закрытый, жидкость не испаряется и не сжигается, что, в свою очередь, провоцирует увеличение давления в магистрали, которое необходимо уменьшить во избежание аварийной ситуации. Вот такая стабилизация давления в системе отопления именуется компенсацией и именно для этих целей используется  расширительный бак для отопления.

С этой статьей читают: Открытая система отопления с циркуляционным насосом

Виды экспанзоматов

До недавнего времени широко использовались обогревательные узлы, которые работали посредством гравитационной циркуляции теплоносителя, то есть без центробежных насосов. Для них устанавливались расширительные резервуары открытого типа. Но вместе с тем, такие приборы имели массу недостатков, поэтому сегодня их практически не применяют для обвязки тепловых блоков.

Расширительный бак отопления открытого типа

А все дело в том, что в открытые экспанзоматы попадал воздух, который провоцировал развитие коррозии на внутренних поверхностях теплообменников. Кроме этого, жидкость из системы регулярно испарялась, что требовало постоянного контроля ее количества, поскольку это могло привести к снижению эффективности функционирования всего обогревательного узла. Да и к тому же, такие баки должны располагается в наивысшей точке системы, что не всегда удобно и практично.

Современные же отопительные блоки характеризуются применением насосных установок и расширительных баков закрытого типа. В этом случае превосходство в том, что тепловой контур полностью герметичен.

Компенсатор закрытого типа

Схема работы мембранного компенсаторного резервуара системы отопления строится на следующем принципе: внутри него располагается мембрана, которая делит экспанзомат на две части. В одной половине находится воздух или газ, которые закачиваются в него под давлением. Тогда как за счет другой части осуществляется непосредственно регулировка количества жидкости. Мембрана для расширительного бачка выполняется из эластичного материала, что обуславливает сокращение воздушной камеры при попадании воды внутрь нее, давление в ней увеличивается, компенсируя тем самым повышенное давление в тепловом контуре.

Когда же теплоноситель охлаждается, то происходит обратный процесс.

Экспанзоматы зарытого типа могут быть фланцевыми (со сменным мембранным блоком) и цельными (с несменной мембраной). Второй вариант является наиболее предпочтительным в силу выгодной стоимости. Но вместе с тем фланцевые компенсаторы по эксплуатационным характеристикам во много лучше, поскольку при разрыве мембраны ее можно без проблем заменить новой.

С этой статьей читают: Мембранный расширительный бак для отопления

Выбираем расширительный бачок

Выбор компенсатора системы отопления – дело достаточно важное, поэтому нужно отнестись к нему со всей серьезностью. Немаловажным аспектом выбора компенсатора является:

• тип – закрытый или открытый;
• типоразмер;
• свойства мембраны:
• устойчивость к диффузионным процессам;
• рабочая температура;
• эксплуатационный срок.

Все эти данные вы сможете узнать непосредственно в магазине, где будете приобретать экспанзомат.

Как рассчитать объем компенсатора?

Сперва определим зависимость требуемой кубатуры и параметров, которые на него влияют. При вычислении необходимо принимать во внимание тот факт, что чем больше будет объем теплового контура и чем выше максимально допустимый температурный режим будет в нем, тем размер компенсаторной емкости должен быть больше.

Итак, для определения объема расширительного бака можно использовать следующую формулу:

• К_ов – коэффициент, который показывает размер увеличения кубатуры теплоносителя при его нагреве.

Согласно данным исследований, на каждый 10°С повышения температуры воды в магистрали становится на 0,3% больше. В упрощенных расчетах используется показатель в 5%. В том случае, если по тепловому контуру циркулирует нерзамерзайка (антифриз), то это значение будет составлять от 8 до 10% в зависимости от типа незамерзающей жидкости.

• V_вк – объем воды в магистрали.

Эти данные берутся из расчетов проекта, которые выполнялись на этапе составлении схемы обогревательного узла. В том случае, если вы не владеете такими данными, то придется определять кубатуру теплоносителя самостоятельно. Это можно сделать путем слива жидкости из трубопровода. Количество воды измеряется ведрами или расходомером, который устанавливается на потоке.

• Р_дк – максимально допустимое давление котла и всего контура в целом. Это значение берется из паспортных данных нагревательного элемента.
• Р_дб – показатель давления в воздушном отсеке регулятора, которое указывается производителем в техническом паспорте агрегата.

По результатам расчета вы получите точное значение.

К полученному значению специалисты рекомендуют прибавлять к полученному значению еще 3-5 единиц. Это позволит избежать нестандартных ситуаций, когда кубатура воды в магистрали будет по той или иной причине увеличена.

Монтаж и обслуживание экспанзомата

Монтаж расширительного бака системы отопления выполняется по всем правилам установки подобного оборудования, которые регламентируются проектом и инструкцией производителя техники. Установка компенсатора открытого типа осуществляется в наивысшей точке тепловой магистрали. Тогда как закрытые резервуары размещаются в любом месте, но не непосредственно после насосной установки.

При монтаже компенсирующих емкостей необходимо уделить особое внимание его крепежу, поскольку его масса вместе с жидкость достаточно велика.

Как правило, подобная техника комплектуется всеми необходимыми крепежные элементами, однако, согласно отзывам пользователей, они далеко не всегда способны обеспечить надежную фиксацию бачка.

Кроме этого, во время монтажа этого функционального прибора стоит задуматься и о том, что вам должно быть удобно им пользоваться.

Особенности обслуживания компенсирующей емкости

• регулярные проверки на наличие коррозии, вмятин и подтеков – не реже одного раза в 6 месяцев;
• проверка начального давления газового пространства на соответствие расчетному показателю – не реже одного раза в 6 месяцев;
• проверка мембраны на предмет обнаружения деформаций и повреждений — не реже одного раза в 6 месяцев;
• хранение неиспользуемого бачка осуществляется в сухом месте.

Вот, собственно и все тонкости устройства этого функционального оборудования. Надеемся, эта публикация поможет вам обустроить жилье эффективно работающей отопительной системой.

ВИДЕО: Обзор расширительных баков объемом 2-12500 литров с фиксированной и сменной мембранами и автоматические расширительные системы, управляемые компрессорами

Справка

< Назад

Вода расширяется при нагревании. Но вода не сжимаема.

Повышение давления, вызванное нагревом воды в закрытом баке, может быть довольно большим.

В прошлые годы водонагреватели устанавливались на «открытые» водопроводные системы, что позволяло повышенному давлению возвращаться в водопроводную систему.

Чтобы уменьшить загрязнение, большинство водопроводных систем теперь «закрыты». Сегодня, когда холодная вода в вашем водонагревателе нагревается и расширяется, это резко увеличивает давление в трубах вашего дома, что может повредить водопроводную систему вашего дома.

Тепловое расширение происходит и в вашем автомобиле. Вода в двигателе вашего автомобиля расширяется при нагревании. Расширившаяся вода собирается в расширительном бачке или резервуаре и удерживается до тех пор, пока двигатель не остынет.

Информация на этом веб-сайте является дополнением к печатным инструкциям, прилагаемым к вашему водонагревателю. Чтобы снизить риск повреждения имущества, серьезной травмы или смерти, прочтите и соблюдайте все этикетки на водонагревателе, а также инструкции по технике безопасности в печатном руководстве пользователя.

---

Шаг 1: Инструменты и расходные материалы

• Велосипедный насос или воздушный компрессор

• Датчик давления в шинных.

Шаг 2: Капает клапан T&P?

• Если нормальное давление воды в вашем доме составляет 60 фунтов на квадратный дюйм, тепловое давление, вызванное нагревом холодной воды, может увеличить давление воды в вашем доме до 120 фунтов на квадратный дюйм или выше.

• Предохранительные клапаны температуры и давления часто приоткрываются и капают из-за теплового расширения.

• Не заменяйте капающий предохранительный клапан температуры и давления, пока вы не отрегулируете давление воды в вашем доме и не установите терморасширительный бак.

Шаг 3: Проверка теплового расширения с помощью манометра воды

• Высокое давление воды является одной из основных причин преждевременной утечки воды из водонагревателя.

• Сантехнические нормы требуют, чтобы давление воды в вашем доме было не более 80 фунтов на квадратный дюйм (psi). Большинство экспертов рекомендуют 50-60 фунтов на квадратный дюйм.

• Если ваш старый водонагреватель дал течь преждевременно, проверьте давление воды в вашем доме с помощью манометра (продается в хозяйственных магазинах и центрах домашнего хозяйства за несколько долларов). Измерьте давление воды в течение 24 часов. (Наибольшее давление воды ночью.)

Шаг 4: Нужен редукционный клапан?

Шаг 5: Контролируйте давление во время цикла нагрева

• Измерьте давление воды в вашем доме.

• Включите горячую воду из крана на 2-3 минуты, чтобы включить водонагреватель.

• Контролируйте давление воды, когда водонагреватель находится в цикле нагрева.

Шаг 6: Установка расширительного бака

• Если давление повышается, ваша водопроводная система «закрыта», и вашему дому нужен расширительный бак.

• Если у вас уже есть терморасширительный бак, этот тест определит, правильно ли работает расширительный бак.

• Если у вас есть расширительный бак, а давление увеличивается, когда водонагреватель нагревает воду, возможно, вышла из строя резиновая камера расширительного бака, в баке может быть неправильное давление воздуха, или он может быть слишком мал для вашего дома.

Шаг 7: Выбор правильного размера

• Терморасширительные баки для жилых помещений доступны объемом 2 галлона и 5 галлонов. Большие водонагреватели требуют большего расширительного бака.

• Расширительные баки поставляются с таблицей, которая поможет вам определить размер, необходимый для вашего дома. Если сомневаетесь, берите больший размер.

• Прочтите и следуйте инструкциям по установке, прилагаемым к расширительному бачку.

Шаг 8: Проверка давления воздуха в расширительном баке

• Перед установкой расширительного бака измерьте давление воздуха в нем.

• При извлечении из коробки давление воздуха в расширительных баках, скорее всего, будет ниже, чем давление воды в вашем доме.

Шаг 9: Добавьте давление воздуха

• Добавьте воздух в расширительный бак (используя велосипедный насос или воздушный компрессор), пока давление воздуха в баке не совпадет с давлением воды в доме.

• Перед установкой расширительного бака выполните все необходимые регулировки давления воздуха в расширительном баке.

Шаг 10: Установка на трубу холодной воды

• Расширительные баки должны быть присоединены к трубе холодной воды. Обычно расширительные баки располагаются рядом с водонагревателем, но их можно разместить на трубе холодной воды в любом месте дома, если между ними нет вентилей.

Шаг 11: Как это работает

Нужна дополнительная помощь?

Расширительные баки Bell & Gossett: под давлением

Что делает расширительный бак?

При нагревании вода расширяется, увеличивая давление в закрытых системах отопления. Со временем эти колебания давления могут повредить компоненты системы, такие как клапаны, трубы и другие приспособления. Расширительный бак предназначен для компенсации теплового расширения воды при ее нагревании в водонагревателе, что предотвращает чрезмерное давление воды и продлевает срок службы системы.

Бак-дозатор и бак с диафрагмой

Наиболее существенное различие между баком-дозатором и баком с диафрагмой заключается в том, что бак-дозатор удерживает воду в баллонообразном баллоне. Напротив, мембранный напорный бак удерживает воду под диафрагмой в середине бака.

Баллонные расширительные баки

Баллонный расширительный бак содержит баллонообразную камеру (также называемую резиновой мембраной или диафрагмой) внутри оболочки. Этот компонент бака-дозатора можно заменить при необходимости.

Предварительно заправленные расширительные баки-дозаторы от Bell & Gossett предназначены для поглощения сил теплового расширения в гидравлических системах отопления и охлаждения. Их резиновые мембраны изолируют воздух от жидкости системы, предотвращая заболачивание бака. В то же время предварительная зарядка минимизирует размер бака.

Мембранные расширительные баки

Мембранный расширительный бак содержит мембрану из бутилкаучука, прикрепленную к внутренней полипропиленовой оболочке бака. Поэтому его нельзя заменить самостоятельно; весь бак необходимо будет заменить, если есть проблема с диафрагмой. Однако диафрагма изготовлена ​​из толстой высококачественной резины, которая прослужит долгие годы.

Размер расширительного бака Bell & Gossett

Расширительные баки соответствующего размера (баллонный или диафрагменный) имеют решающее значение для успешного управления воздухом в гидравлической системе. Bell & Gossett предлагает программное обеспечение для подбора ESP Systemwize, позволяющее правильно подобрать размеры расширительных баков и других компонентов системы. Программному обеспечению требуется следующая информация, чтобы правильно выбрать резервуар для вашей системы:

• Температура заполнения
• Максимальная температура
• Давление заполнения бака (минимальное давление в фунтах на квадратный дюйм, которое будет наблюдаться в баке во время заполнения бака для запуска.)
• Максимальное давление в баке (Максимальное давление в фунтах на квадратный дюйм, которое бак увидит во время работы в системе.)
• Объем системы (в галлонах)
• Системная среда и смесь сред (если применимо)

Просмотреть все видео Bell & Gossett ESP Systemwize

Bell & Gossett ESP Systemwize

Установка расширительного бака Bell & Gossett

Расширительные баки B&G обычно устанавливаются на всасывающей линии гидравлического насоса горячей воды рядом с линией заполнения. Другое возможное расположение, хотя и используется реже, — это самая высокая точка системы.

Подсоединение расширительного бака к гидравлическому контуру рядом с входом циркуляционного насоса сводит к минимуму перепад давления между точкой подключения бака к контуру. Такое расположение позволяет добавлять перепад давления, создаваемый циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто обеспечивает более тихую работу. Это также увеличивает способность вентиляционных отверстий выбрасывать воздух из системы.

Мембранные расширительные баки следует монтировать вертикально так, чтобы соединение трубопровода находилось вверху. Этот метод монтажа снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Он также предотвращает попадание воздуха из трубопровода на водяную сторону расширительного бака при первом заполнении системы.

Расширительные баки, поставляемые Bell & Gossett

Предварительно заправленные баллонные и мембранные расширительные баки Bell & Gossett ASME (B,D)

Предварительно заправленные расширительные баки содержат камеру или диафрагму для отделения воздуха от воды в системе. Эти резервуары предназначены для поглощения сил расширения воды в системе отопления и охлаждения при сохранении надлежащего давления в системе при различных условиях эксплуатации.

Серия B

• Разработано и изготовлено в соответствии с ASME Section VIII, Division 1
• Полностью заменяемая бутиловая камера для тяжелых условий эксплуатации
• Размеры: от 10 до 3963 галлонов
• Заводская предварительная зарядка до 12 psi, регулируемая на месте
• Доступны модели для высокого давления до 250 фунтов на кв. дюйм
• Доступны сейсмические ограничения
• Доступно смотровое стекло с кодом Калифорнии
• Встроенный монитор целостности мочевого пузыря, включенный во все резервуары

Магазин Bell & Gossett Расширительные баки серии B

Серия D

• Разработаны и изготовлены в соответствии с ASME, раздел VIII, раздел 1
• Экономичная фиксированная бутиловая диафрагма
• Размеры: от 8 до 211 галлонов
• Подходит как для вертикальной, так и для горизонтальной установки
• Заводская предварительная зарядка до 12 psi, регулируемая на месте
• Доступны сейсмические ограничения
• Доступно смотровое стекло с кодом Калифорнии
• Встроенный монитор целостности диафрагмы, включенный во все резервуары

Купить Мембранные расширительные баки Bell & Gossett

Малые мембранные баки Bell & Gossett – нестандартные (HFT)

Баки серии HFT предназначены для поглощения силы теплового расширения отопительной воды и поддержания надлежащего давления в закрытой гидросистеме. система. Прочная бутиловая диафрагма отделяет воду в системе от воздуха в баке, предотвращая заболачивание. Баки серии HFT доступны для водяных систем отопления объемом от 2 до 86 галлонов.

• Предотвращает избыточное давление в системах отопления
• Повышает производительность системы
• Снижает кислородную коррозию
• Установка в линию или на пол

Купить Мембранные расширительные баки Bell & Gossett

Брошюра HFT серии Bell & Gossett

Мембранные расширительные баки для питьевой воды Bell & Gossett – ASME (PTA) сосуды типа, предназначенные для поглощения сил расширяющейся воды и защиты системы питьевой воды от повышения давления. Утвержденная FDA сверхпрочная бутиловая диафрагма и полипропиленовый вкладыш (размеры от PTA-5 до PTA-210V) или сменная полноприемная бутиловая камера, одобренная FDA (размеры от PTA-447 до PTA-457), полностью изолируют воду от стального корпуса. Кроме того, все устройства включают встроенный монитор целостности мочевого пузыря.

• Жилые и коммерческие помещения
• Встроенный монитор целостности мочевого пузыря входит во все модели
• Регулирует давление в системе
• Защищает сантехнику
• Устраняет продувку предохранительного клапана
• Материалы, одобренные FDA
• Конструкция ASME
• Высокие максимальные рабочие температуры
• Доступны модели с высоким рабочим давлением 175 фунтов на кв. дюйм и 250 фунтов на кв. дюйм

Серия Bell & Gossett PTA Брошюра

Мембранные расширительные баки для питьевой воды Bell & Gossett – нестандартные (PT)

Баки серии PT для систем питьевой воды доступны объемом от 2 до 528 галлонов.

• Регулирует давление в системе
• Защищает сантехнику
• Устраняет продувку предохранительного клапана
• Материалы, одобренные FDA
• Высокие максимальные рабочие температуры
• Высокое рабочее давление 150 фунтов на кв. дюйм

Bell & Gossett Series PT Брошюра

Предварительно заправленные расширительные баки Bell & Gossett для колодезной воды – ASME (WTA)

Расширительные баки серии WTA представляют собой предварительно заправленные баки, изготовленные по стандарту ASME. Резервуары WTA помогают защитить насосы и реле давления от коротких циклов. Колодезный резервуар подает достаточное количество воды под давлением между циклами насоса, чтобы удовлетворить требуемый спрос. Это обеспечит экономичную работу системы за счет минимизации пусков насоса, продления срока службы двигателя насоса и экономии энергии. Резервуар WTA также поможет насосу справиться с пиковой нагрузкой.

• Разработано и изготовлено в соответствии с ASME Section VIII, Division 1
• Минимизирует время работы насоса, продлевает срок службы насоса
• Материалы, одобренные FDA
• Высокие максимальные рабочие температуры
• Максимальное рабочее давление 125 фунтов на кв.
