Давление в системе кондиционирования автомобиля: Давление в кондиционере автомобиля, Какое должно быть давление в автокондиционере

Какое давление в кондиционере автомобиля

Чтобы проверить уровень давления в трубках кондиционера в автомобиле самостоятельно, кроме манометрической станции со шлангами и трубами также понадобятся переходники.

Каким должно быть давление в кондиционере автомобиля при заправке и как правильно его дозаправить интересуются неопытные автовладельцы. Сделать это несложно, только нужно учитывать некоторые нюансы.

Нормативные параметры давления в автокондиционере

Чтобы заправить кондиционер, нужно знать его объем фреона, так как расход масла и хладагента у каждой модели автомобиля свой и единых нормативных параметров для заправки не существует. Узнать параметры можно из сервисной таблички, которая прикреплена под капотом машины, заглянув в техническое описание или прочитав в интернете. Для легковых автомобилей ориентировочный объем может быть следующим:

• малолитражки – от 350 до 500 г хладагента;
• имеющие 1 испаритель – от 550 до 700 г;
• модели с 2 испарителями – от 900 до 1200 г.

Заправка кондиционера в автомобиле своими руками

Нормы заправки давления кондиционера в авто знают в сервисном центре.

Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.

Давление в кондиционере автомобиля: высокое, низкое, норма

Система кондиционирования в авто устроена непросто. Как давление влияет на работу кондиционера:

1. Фреон, циркулирует в закрытом контуре, из-за чего и происходит охлаждение. Во время работы кондиционера его напор изменяется.
2. Фреон, в жидком виде попадает в теплообменник с вентилятором, там его напор снижается, он закипает. Происходит испарение и охлаждение автомобильного салона.
3. Компрессор и конденсатор наполняется газом, который попадает туда через медные трубки. Напор газа увеличивается.
4. Фреон опять становится жидким и тепло автосалона уходит наружу. На заключающем этапе происходит понижение напора вещества, он абсорбирует тепло.

Измерение давления в трубках кондиционера автомобиля

Оптимальное давление в трубках кондиционера автомобиля, при котором он будет эффективно работать, – 250-290 кПа.

Каким образом может быть проверено давление

Специальное устройство под названием манометрическая станция, поможет определить давление в трубке кондиционера авто. Проверку можно сделать самостоятельно. Если уровень давления окажется повышенным, значит, система кондиционирования работает неправильно. Установить причину поломки смогут в СТО.

Для каждого вида фреона применяется подходящий по уровню давления измерительный прибор.

Элементы, отвечающие за уровень давления

Давление в кондиционере автомобиля при заправке контролируют датчики. Работают они по простому принципу:

• как только напор в контуре поднимается высоко, срабатывает сенсор, который сигнализирует системе управления, отключить или включить насос;
• датчик высокого давления срабатывает, когда давление в трубке кондиционера авто достигает 30 бар, а низкого – 0,17 бар.

Датчик давления кондиционера в автомобиле

Эти элементы часто требуют замены, так как со временем загрязняются, покрываются коррозией и изнашиваются.

Читайте также: Как правильно снять аккумулятор с машины, как ставить АКБ. Последовательность действий

Диагностика уровня давления своими руками

Чтобы проверить уровень давления в трубках кондиционера в автомобиле самостоятельно, кроме манометрической станции со шлангами и трубами также понадобятся переходники. Они бывают 2 типов: под прошивку и под продавку. Более качественным и надежным является переходник под продавку. Его подбирают в соответствии с жидкостью, используемой в системе. Диагностику давления в трубках автомобильного кондиционера проводят после подготовки всех инструментов:

1. Вначале к шлангу манометрической станции подключают переходник. Затем его устанавливают на магистраль, предварительно открутив с нее заглушку. Чтобы грязь не попала в магистраль, рекомендуется перед установкой место, где стояла заглушка, тщательно очистить.
2. Далее нужно открутить один из кранов, расположенных на манометрической станции. Второй кран должен быть закрыт, иначе фреон начнет вытекать.
3. Диагностика выполняется при включенном двигателе, поэтому автомобиль нужно завести. Нормой считается показатель от 250 до 290 кПа. Если значение ниже, система нуждается в дозаправки, скорее всего не хватает фреона, если оно стало повышаться – то нет. Компрессор может поломаться при высоком давлении при заправке кондиционера автомобиля. Его просто заклинит.
4. Чтобы дозаправить систему нужно приобрести баллончик с жидкостью. Ее подбирают в зависимости от года выпуска и модели транспортного средства. Марка фреона также должна соответствовать предыдущей. Иначе можно полностью сломать агрегат, если смешать разные жидкости.

   Подключение манометрической станции к кондиционеру

5. Дозаправку делают по принципу проведения диагностики. Манометрическую станцию подключают к магистрали. Но здесь, к баллону с жидкостью подключают вторую магистраль.
6. Мотор включают на 2000 холостых оборотов. Автокондиционер настраивают при включенном двигателе. Так как сделать это в одиночку сложно, стоит попросить кого-нибудь, чтобы подержали педаль газа.
7. Кондиционер запускают в режиме рециркуляции, температуру снижают до минимума. Чтобы система начала заправляться откручивают кран на станции. Давление в кондиционере автомобиля при заправке должно стабилизироваться. Это будет видно по стрелке на датчике.
8. Авто не должно находиться под солнечными лучами. Иначе компрессионный узел будет нагреваться, что приведет к колебанию стрелки. Определить таким образом правильный уровень давления при заправке кондиционера автомобиля будет невозможно, поэтому рекомендуется делать работу под навесом.
9. В конце перекрывают краны на станции, и отсоединяют патрубки. Если напор в кондере упадет, возможно, где-то есть утечка.

Самыми лучшими считаются манометрические станции производства США и Японии. Они позволяют провести более точную диагностику кондиционера.

Определить точный объем хладагента для дозаправки системы сложно, поэтому некоторые автомастера относятся к этому осторожно. И рекомендуют добавлять масло, а также краситель.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/

давление кондиционеракондиционеркондиционер в автомобиле

17.09.2021 0

как проверить этот параметр кондиционера

Почти в каждом современном автомобиле установлен такой прибор, как кондиционер. Он существенно облегчает жизнь не только водителю, но и его пассажирам, особенно в случае сорокаградусной жары на улице. Да почти каждый автовладелец в летний сезон тратит бесценный бензин на работу кондиционера, только бы не задыхаться в металлической коробке во время езды по городу. Первые агрегаты были созданы еще в 80х годах прошлого века японскими автостроителями, которые первыми освоили данную технологию.

У такого, с виду, простого механизма есть ряд важных характеристик, по которым можно судить о правильности его работы. Одним из таких очень важных показателей является давление в кондиционере. Стоит разобраться в вопросах, которые возникают при использовании данного термина.

Содержание

• 0.1 Как работает кондиционер?
• 0.2 Причины поломки – определяем и устраняем
• 0.3 Действия после замеров – как заправить кондиционер?
• 1  Инструкция по заправке
  • 1.1 Инструменты и материалы
  • 1.2 Этапы
• 2 Редукционный клапан
• 3 Как часто нужна заправка?
• 4 Принцип работы кондиционера

Как работает кондиционер?

Принцип работы у всех автомобильных кондиционеров абсолютно одинаков – у механизма есть магистрали, по которым двигается фреон, сжимающийся в то время, когда работает компрессор. Сжатый фреон поглощает тепло, которое есть в окружающей среде, благодаря чему нагревается. Тепло у фреона уходит в виде газа, который двигается по трубкам, где происходит забор тепла. В момент понижения давления температура фреона падает, а Вы ощущаете эту приятную прохладу в салоне.

Как только температура воздуха на улице будет достаточно высокой, очень желательно будет провести проверку кондиционера в собственном автомобиле на предмет исправности, а также произвести профилактическую обработку устройства. Благодаря таким мероприятиям, Вы обретете уверенность в том, что жара в летний период не помешает Вам с комфортом ездить по горячему асфальту под палящим солнцем. Специалисты рекомендуют проводить диагностические работы, как минимум, раз за сезон. Вы можете доверить выполнение этих работ профессионалу из специализированного автосервиса, а можете выполнить их самостоятельно. Второй случай предполагает наличие у Вас определенных приборов и инструментов, которые нужно будет использовать.

Устройство, благодаря которому можно проверить и проконтролировать давление, которое создается в кондиционерных магистралях, называется датчиком давления. Его фиксируют на одной из магистралей. Это может быть магистраль как с высоким, так и с низким давлением. Использование такого датчика позволяет определить необходимый объем фреона, который нужен для нормальной роботы компрессора, а также контролирует его выключение и включение. Если датчик давления сломается, то последствия могут быть достаточно серьезными. Возможно, компрессор нельзя будет включить вообще, в условиях низкого давления, а также при его полном отсутствии. Также есть вероятность того, что компрессор не будет выключаться при слишком большом объеме фреона, который присутствует в системе.

Всё это может стать причиной полного выхода из строя компрессора, то есть, его просто заклинит. Датчик может сломаться по причине каких-то механических повреждений, из-за окисления контактов на клеммах. Каждый автопроизводитель создает свою собственную разновидность датчика. У приспособлений могут быть разные типы резьбы, может быть разное количество контактов (два и более) и разные типы разъемов. Чем выше класс марки автомобиля, чем сложнее будет датчик, то есть сложнее будет найти ему замену.

Причины поломки – определяем и устраняем

Если кондиционер в Вашем автомобиле нагнетает недостаточную температуру, то первым делом нужно проверить показатель давления в системе. Сама проверка давления – процесс достаточно легкий, осилить его сможет даже самый неопытный автовладелец. Дабы провести проверку давления в магистралях кондиционера, придется приобрести манометрическую станцию вместе с сопутствующими шлангами. Чаще всего, комплект из средней ценовой и качественной категорий уже содержит в себе шланги. Еще нужно будет приобрести переходник для трубок.

По типу переходников всего два – «под продавку» и «под прошивку». Лучше всего приобрести устройство второго типа, так как выполнены они более качественно, благодаря чему прослужат дольше. Перед тем, как ехать в магазин за переходником, нужно определить тип фреона, на котором работае Ваш автомобильный кондиционер. В большинстве машин, выпущенные до 1992 года, используется фреон марки R-12. В период 1992 – 1994 года изготовители не могли конкретизировать тип используемого фреона, потому в кондиционеры заливалась жидкости морок R-12 и R-134.

В тех машинах, которые выпускаются после 1994 года, кондиционеры функционируют на фреоне марки R-134. Использовать стали именно его потому, что он не наносит особенно большого вреда озоновому слою атмосферы. Но давление в кондиционере в период работы устанавливается значительно меньшим, нежели в случае работы на R-12-м фреоне. Определить необходимый тип охлаждающей жидкости можно из документации, которая прилагается к машине, или же с помощью технических таблиц.

Сразу после покупки всего набора, который нужно использовать для определения давления в кондиционере машины, можно переходить непосредственно к замеру. Под автомобильным капотом, скорее всего, слева расположены кондиционерные магистрали этой замкнутой системы. Там расположены магистрали низкого и высокого давления. Нужна будет магистраль с низким давлением, именно по ней можно определить давление. Внешне магистрали высокого и низкого давления отличаются друг от друга: первые в несколько раз тоньше, чем вторые.

С трубки нужно снять заглушки, после чего нужно привинтить переходник и шланг от манометрической станции. Прежде, чем устанавливать переходник, желательно соединение магистрали протереть тканью. Эта мера направлена на предотвращение попаданиягрязи в шланг манометра. Далее следует отвинтить кран на станции, но второй кран нужно оставить закрытым, чтобы фреон не попал в окружающую среду. Для проверки давления кондиционера, нужно включить движок, чтобы началось движение фреона по системе. Нормальным считается давление в 250–270 кПа.

Если же измеренный показатель оказался меньше, то в системе недостаточно фреона. Слишком низкое давление может привести не только к плохому нагнетанию температуры в салоне, но и к ускоренному износу или поломке кондиционерного компрессора. Такое явление возникает из-за недостатка смазки для компрессора, которая содержится в фреоне.

Наиболее оптимальным давлением в кондиционере считается диапазон в 280 — 290 кПа. Не желательно переливать фреона в систему, чтобы создавалось слишком высокое давление, так как от этого будет страдать компрессор, который может или быстрее износиться, или вовсе сломаться. Высокое давление заставляет компрессор гнать по магистралям газ под высоким давлением, чего компрессор просто не умеет делать. Его может просто заклинить, после чего он подлежит замене. При наиболее благоприятной ситуации компрессор будет неправильно работать в момент перехода с одного режима на другой.

Действия после замеров – как заправить кондиционер?

В случае, если после проверки был выявлен факт недостаточного давления в системе, то в нее нужно будет добавить охладителя. Перед проверкой Вы уже купили манометрическую станцию со всеми шлангами, то есть нужно будет приобрести только баллон с фреоном. Он продается в любом солидном автомагазине. Килограммового баллона Вам хватит на несколько заправок кондиционера.

Следует помнить о том, что нельзя смешивать фреон разных марок или же вовсе заменять охладитель в системе на другой. Это может привести к серьезной поломке автомобильного кондиционера. После того, как баллон будет у Вас в руках, можно переходить непосредственно к дозаправке. По вышеописанному принципу нужно подключить манометр, но вот второй шланг манометра нужно будет накрутить на фреоновый баллон. Прежде, чем переходить к заправке, нужно включить двигатель на режим холостого хода и довести количество его оборотов до 2000 в минуту.

На кондиционере должен быть установлен режим рециркуляции, а температура должна быть самой маленькой. Заправлять кондиционер нужно в несколько этапов, которые заключаются в том, чтобы с периодичностью в 2 – 3 мин откручивать кран манометра. Делать это нужно, пока давление в кондиционере не достигнет нужного показателя.

Заправлять прибор нужно в закрытом помещении, куда не попадает прямой солнечный свет, так как солнце будет нагревать компрессор, от чего сложно будет точно определить давление в системе. По окончанию выполнения всех процедур, нужно будет закрутить манометральные краны и разъединить с обеих сторон шланги.

При добросовестном контроле за системой кондиционирования, она не выйдет их строя в самый жаркий день лета по закону подлости.

 Инструкция по заправке

Если после диагностики не выявлено никаких недостатков, то можно начинать заправку системы хладагентом.

Обучающее видео по диагностике, зарядке и ремонту автокондиционеров.

Инструменты и материалы

Для проверки давления в системе и дальнейшей заправки автокондиционера своими руками следует приготовить следующий инструментарий и материалы:

• метрологическую станцию;
• переходник с краном;
• шланги с соответствующими наконечниками;
• баллон фреона соответствующего типа: R-12 или R-134а.

Когда возникает вопрос о выборе хладагента, следует учесть, что фреон марки R-12 заливали до 1992 года, а после стали использовать R-134а.

Чтобы знать точно, какую марку использовать, надо заглянуть под капот, где обычно приклеена таблица с информацией об используемом хладагенте. При ее отсутствии информацию следует искать в инструкции автомобиля.

Этапы

Последовательность шагов, которые нужно выполнить, чтобы зарядить автокондиционер своими руками состоит из следующих этапов:

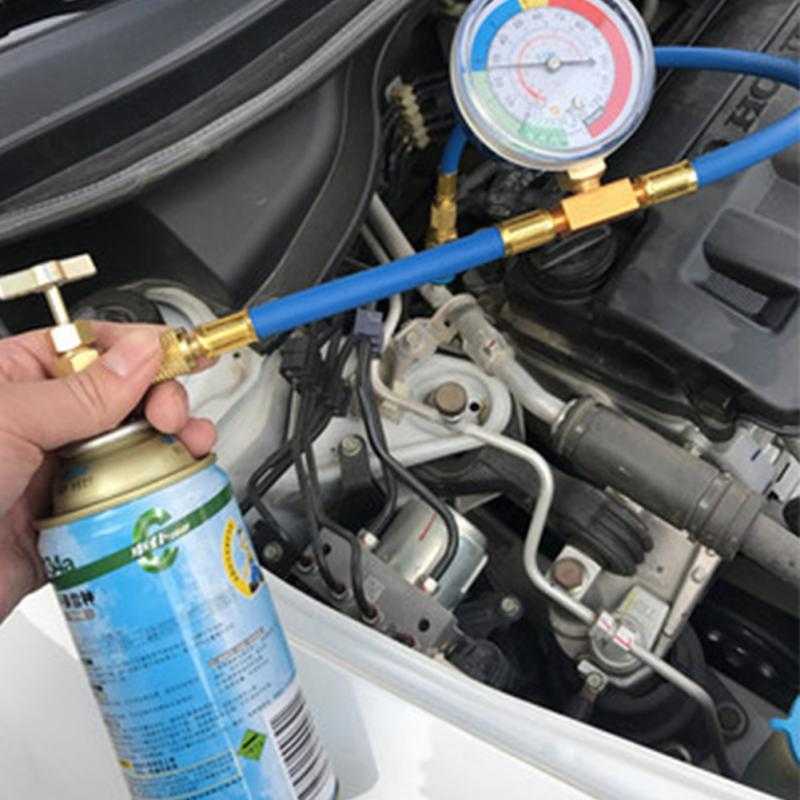

1.  Переходник с краном необходимо прикрутить к баллону с фреоном, на котором нанесена резьба.

   Прикручивание переходника с краном

2. Когда прикручен переходник, к нему присоединяется заправочный шланг.
3. Второй конец заправочного шланга соединяется с метрологической станцией. К счетчику станции также следует присоединить еще один заправочный шланг. Таким образом, конструкция для того, чтобы заправить кондиционер фреоном, собрана.
4. На следующем этапе нужно самостоятельно настроить параметры датчиков счетчика. С помощью регулятора калибровки нужно выставить температуру окружающего воздуха.
5. Далее нужно присоединить собранную конструкцию к штуцеру, который расположен на трубопроводе с низким давлением. Важно правильно выбрать штуцер. Трубопровод магистрали с высоким давлением меньше по диаметру трубопровода магистрали низкого давления.

   Определившись со штуцером, с него нужно снять защиту в виде колпачка и сделать тщательную чистку поверхности вокруг штуцера.

6. Затем заправочный шланг от счетчика нужно соединить со штуцером. Система для заправки готова.
7. По инструкции заправку производят со стороны низкого давления, когда автомобиль работает. При этом обороты нужно выставить на уровне 1500.
8. Далее нужно дать поработать системе кондиционирования с максимальной производительностью. Затем нужно перевернуть баллон с хладагентом. В перевернутом состоянии надо открутить кран на переходнике. После этого хладагент начнет поступать в систему. Во время заправки следует отслеживать давление на датчиках станции. Нормой считается давление не больше 285 кПа.
9. Дозаправку хладагента нужно выполнять пока не станет поступать холодный воздух из трубопровода салона.

Правильность заправки своими руками можно определить через смотровое отверстие, находящееся на фильтре-осушителе. Через него видна жидкость, если в ней отсутствуют пузырьки, то заправка проведена правильно. Самостоятельная заправка и ремонт автокондиционеров позволяет сэкономить на техобслуживании.

Заправка кондиционера — не особо сложная задача, выполнить ее сможет практически каждый. Рекомендуем проводить процедуру проверки величины давления перед зимой, а также весной, как минимум раз в два года необходимо заправлять систему. Если в ней повреждены патрубки, что способствует утечке жидкости, то сначала следует решить причину, только после этого можно приступать к заправке.

Также не забываем про ТО кондиционера: каждые 2-3 года производить замену масла в нем и осушителя с промывкой системы, и тогда кондиционер будет работать долго.

Редукционный клапан

После осушителя хладагент поступает к редукционному клапану. В редукционном клапане перед испарителем понижается давление жидкого хладагента, что приводит к охлаждению испарителя. Редукционный клапан находится на границе разделения сторон низкого и высокого давления контура хладагента. В клапане происходит регулирование потока хладагента к испарителю в зависимости от температуры паров хладагента на выходе из испарителя, поэтому в испарителе испаряется столько хладагента, сколько необходимо для поддержания равномерного «холода» в испарителе.

Если повышается температура хладагента, выходящего из испарителя, то хладагент расширяется в термостате 4, установленном на редукционном клапане. Мембрана 3 при этом прогибается и поток хладагента через шариковый клапан 2 к испарителю увеличивается.

Рис. Редукционный клапан: 1 – регулировочная пружина; 2 – шариковый клапан; 3 – мембрана; 4 – термостат с сенсорной трубкой и хладагентом

Если понижается температура хладагента, выходящего из испарителя, то тогда объем хладагента в термостате уменьшается и мембрана 3 возвращается в верхнее положение. Поток хладагента через шариковый клапан к испарителю уменьшается.

Термостатический расширительный клапан функционирует под действием трех сил:

• 1-я давление в сенсорной трубке зависит от температуры сильно нагретого хладагента. Это давление действует в качестве силы отпирания (PFu) на мембрану
• 2-я давление в испарителе (PSa) действует на мембрану в противоположном направлении
• 3-я давление регулировочной пружины (PFe) действует в том же направлении, как и давление в испарителе

Редукционный клапан разбрызгивает охлажденную жидкость, подавая ее в испаритель.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%!, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Принцип работы кондиционера

Сразу же нужно сказать, что абсолютно любой кондиционер в транспортном средстве, не зависимо от самого автомобиля, работает по одному принципу. Рабочая жидкость — хладагент — циркулирует по шлангам и магистралям системы, а при прохождении через компрессорное устройство жидкость сжимается. После этого она поступает по шлангам, отдавая им тепло. При снижении величины давления в системе фреон остывает, а холодный воздух в этот момент поступает в салон авто.

Контроль рабочего давления осуществляет датчик низкого давления, располагающийся на одной из магистралей. С помощью этого устройства есть возможность точного определения объема жидкости, необходимой для оптимальной работы компрессорного устройства. Если нужно, датчик может включить или отключить узел во время работы.

Вкратце о принципе работы системы:

1. Когда водитель жмет на кнопку активации, в первую очередь включается электромагнитная муфта. При этом прижимной диск намагничивается к шкиву, издав соответствующий звук — щелчок.
2. Посредством ременной передачи шкив начинает вращаться, это способствует запуску компрессорного устройства. Компрессор предназначен для сжатия хладагента, что способствует подаче жидкости по трубопроводам на радиатор. Здесь жидкость охлаждается, этому способствует также работа вентилятора. Если в это время машина едет, то конденсор также обдувается воздушным потоком.
3. После того, как хладагент будет охлажден, происходит его конденсирование, в результате фреон выходит из конденсора в жидком состоянии. Теперь расходный материал поступает в ресивер осушитель, проходя через который, он очищается от загрязнений и различных продуктов износа. Обычно рядом с осушителем или прямо на нем располагается смотровое отверстие, через которое можно определить примерный объем жидкости в системе. Но в зависимости от конструктивных особенностей транспортного средства этого отверстия может и не быть.
4. Когда фреон очистится, он будет передаваться дальше в сторону салона машины, где выполняет свою основную функцию. В этом время жидкость циркулирует через ТРВ — клапан, который обычно расположен на трубопроводе, в результате фреон поступает в испаритель. Фактически данный клапан представляет собой дроссель.
5. Из испарителя начинает выходить насыщенный пар, его температура соответствует температуре кипения. Затем клапан ТРВ закрывается. Хладагент начинает преобразовываться в состояние газа, в результате чего он охлаждается. Испарительный узел представляет собой тот же радиаторы, только с меньшими габаритами. В итоге газ охлаждает испарительный узел, а благодаря вентилятору образовавшийся холод подается в салон машины. На этом круг замыкается и повторяется вновь.

Узнайте, что означает давление в вашем автомобиле, если в автомобиле нет холодного воздуха

Поэтому вам обязательно понадобится набор манометров для диагностики этого симптома. Хладагент — это газ, который меняет свое состояние под давлением, а также то, как он меняет температуру. Если в какой-либо части системы давление не соответствует желаемому PSI, хладагент может недостаточно остыть или вообще остыть. Нажмите на изображение, чтобы получить подробное описание датчиков, необходимых для проверки вашей системы.

Сначала вам нужно будет проверить давление на холостом ходу и записать показания как ВЫСОКОГО, так и НИЗКОГО давления. Это давление будет варьироваться в зависимости от температуры окружающей среды (температуры внешней атмосферы), но в идеале вам нужно, чтобы давление на стороне низкого давления было в пределах 30–40 фунтов на квадратный дюйм, а давление на стороне высокого давления — в диапазоне 150–175 фунтов на квадратный дюйм. Если один или оба из них не соответствуют этой спецификации, см. варианты ниже, чтобы начать более глубокое изучение вашей проблемы.

H – слишком низкий

L – слишком низкий

Недостаточная заправка системы или слишком много масла

Визуально проверьте систему на наличие утечек. Если у вас мало хладагента, значит, он где-то вытек. Ищите остатки масла вокруг наконечников шлангов, соединений фитингов на компрессоре, конденсаторе и испарителе или расширительном устройстве. Если очевидных утечек не обнаружено, соберите хладагент и замените сервисные порты или клапаны, откачайте и заправьте систему и добавьте краситель на случай новой утечки. Вы можете потратить 150-300 долларов в магазине на эту услугу в зависимости от вашего рынка и того, сколько хладагента содержится в вашей системе. ***ПРИМЕЧАНИЕ. Запрещается выбрасывать хладагент R134A в атмосферу. Эвакуация и перезарядка должны выполняться лицензированным специалистом с использованием надлежащего оборудования.***

Вакуумацию следует производить с помощью подходящего вакуумного насоса, который может снизить давление в системе как минимум до 29,75 дюймов ртутного столба (дюймы ртутного столба) или выше и удерживать его на этом уровне не менее 30 минут. Опускание системы до вакуума снижает температуру кипения, и любая влага в системе затем кипит и превращается в пар, который необходимо удалить. Это также гарантирует, что весь воздух был удален из системы. И воздух, и влага, оставленные в системе, могут вызвать коррозию линий и других компонентов, а также привести к износу компрессора, что приведет к преждевременному выходу из строя и к большим деньгам. Это означает, что не используйте баллончик с хладагентом из магазина автозапчастей, на котором есть только один манометр. Это неправильный способ ухода за вашей системой кондиционирования! Вам нужны манометры, вакуумный насос и весы, чтобы сделать это правильно. Если у вас нет этих вещей, отвезите машину в магазин.

После завершения вакуумирования дайте ему постоять около 5 минут, чтобы проверить, не потеряется ли давление вакуума. Это будет означать, что у вас все еще есть утечка где-то. Если проверка на утечку прошла успешно, добавьте точное количество хладагента для вашей системы вместе с небольшим количеством красителя/масла. Наклейка под капотом должна информировать вас о том, сколько хладагента содержится в вашей системе и какой тип масла использовать. Вы только хотите добавить небольшое количество масла, смешанного с красителем во время обслуживания, около 0,5 унции будет достаточно.

Когда закончите, запустите автомобиль с подсоединенными манометрами и запишите новые значения давления. Если проблема не устранена, вернитесь на страницу ДИАГНОСТИКА AC ЗДЕСЬ. Если сейчас дует холодно… наслаждайтесь прохладным воздухом!

H – слишком высокая

L – слишком высокая

Система перегружена или воздух в системе, ребра конденсатора заблокированы или вентиляторы не работают.

Проверьте и убедитесь, что вентилятор конденсатора включается. У некоторых автомобилей есть два вентилятора, у некоторых один с несколькими скоростями, а у других есть муфта вентилятора. В любом случае убедитесь, что они пропускают как можно больше воздуха через радиатор/конденсатор. Убедитесь, что на конденсаторе нет дорожного мусора, который мог скопиться в результате вождения. Все, что блокирует поток воздуха через конденсатор, может помешать ему выполнять свою работу по охлаждению хладагента. Очистите конденсатор, отремонтируйте вентиляторы, если обнаружена неисправность, и повторите проверку. Вакуумируйте и перезарядите систему до нужного уровня и повторите проверку (см. выше).

Если после эвакуации и перезарядки вы обнаружите у себя такие же показания, скорее всего, у вас засор в системе. Вы можете попробовать налить воду на конденсатор, чтобы увидеть, падает ли давление и воздух становится холодным. Если давление в системе падает до нормального, а вентиляционные отверстия дуют холодным воздухом, вам, вероятно, потребуется заменить или промыть конденсатор. Я бы порекомендовал заменить осушитель или аккумулятор в это время. Осушитель имеет сетку, которая отфильтровывает мусор и предотвращает его попадание в такие компоненты, как конденсатор или компрессор. Если и есть засорение мусором, то, скорее всего, оно произошло из-за повреждения сетки сушилки. Замените предметы, эвакуируйте и перезарядите, а затем повторите проверку.

Если падает только давление на стороне высокого давления, то пришло время посмотреть ваш расширительный блок. Вы можете попробовать нажать на блок расширения, если он доступен, чтобы посмотреть, изменится ли что-нибудь. Часто эти устройства просто застревают в открытом или закрытом состоянии из-за коррозии под воздействием влаги. Если вы смотрите на давление около 225 фунтов на квадратный дюйм на высоком уровне и 80 фунтов на квадратный дюйм на низком уровне, было бы разумно заменить расширительное устройство, откачать и перезарядить систему и провести повторные испытания.

H – нормально

L – слишком низко

Обледенение испарителя или расширительный клапан неисправен.

В некоторых автомобилях есть датчики, специально предназначенные для определения того, становится ли испаритель слишком холодным, что приводит к буквальному замерзанию хладагента внутри испарителя, остановке потока и потере холодного воздуха. Большинство автомобилей не имеют устройства для контроля этого симптома, поэтому мы должны смотреть на наше давление. Если вы обнаружите, что давление на стороне высокого давления соответствует желаемому, а давление на стороне низкого давления действительно низкое или почти равно вакууму, у вас, вероятно, застрял расширительный клапан. Замените расширительный клапан, вакуумируйте и заправьте систему, а затем повторите проверку.

H — слишком низкое

L — слишком высокое

Низкий уровень хладагента или неисправность компрессора

При подключенных манометрах раскрутите двигатель до 2000 об/мин и посмотрите, как изменится давление в системе кондиционирования. Они сближаются (высокая сторона становится ниже, а нижняя сторона становится выше) или они удаляются друг от друга? Если они удаляются друг от друга, начните с вакуумирования и перезарядки системы и повторного тестирования.

Если они двигаются вместе, у вас слабый компрессор и рекомендуется заменить систему. Надлежащая замена системы кондиционирования воздуха включает, ПО КРАЙНЕЙ МЕРЕ, компрессор, ресивер/осушитель (или аккумулятор), расширительный клапан (или дроссельную трубку) и промывку испарителя, конденсатора и трубопроводов перед повторной сборкой. Некоторым автомобилям, например, многим автомобилям Ford и Chevy, потребуется заменить линии конденсатора и/или коллектора, потому что из-за их конструкции трудно вымыть мусор. Если после замены компрессора в системе остался ЛЮБОЙ мусор, вы можете настроить себя на другой отказ компрессора, если этот мусор циркулирует обратно к компрессору в системе. В некоторых системах осушитель является частью конденсатора, как во многих автомобилях Honda. После замены деталей вам потребуется откачать и перезарядить систему. См. выше для правильной процедуры. Вы только что потратили много денег на новую систему и время или деньги на ее установку. Убедитесь, что эта работа выполнена правильно. «Если вы думаете, что обращаться к профессионалу дорого, подождите, пока не наймете любителя».

Это лишь некоторые из возможных ошибок. Помните, что каждый автомобиль уникален, и существуют разные устройства управления и контроля, которые могут привести к тому, что ваш кондиционер не работает. Если вам нужна конкретная консультация по вашему автомобилю, ознакомьтесь с нашим разделом «Спросите механика» ЗДЕСЬ, и один из наших сертифицированных технических специалистов может помочь вам в дальнейшем!

Каким должно быть давление переменного тока?

Знание того, какое давление в системе кондиционирования воздуха в вашем автомобиле, может сказать вам почти все, что вам нужно знать о том, как работает ваша система. Раньше давление переменного тока было трудно измерить, и для этого требовались дорогие инструменты, но с развитием технологий и помощью местных магазинов автозапчастей стало проще измерить одну часть вашей системы кондиционирования воздуха.

Баллоны для заправки кондиционеров легко доступны в местных магазинах автозапчастей и даже во многих крупных магазинах. Многие из этих баллонов для заправки поставляются в комплекте с манометром, который поможет вам узнать немного о том, что происходит в вашей системе, и поможет вам угадать, сколько хладагента нужно залить. Эти манометры относительно точны и являются недорогим способом измерения давления на стороне низкого давления в вашей системе.

К сожалению, низкое боковое давление — это только одна часть головоломки. Ваша система кондиционирования воздуха разделена пополам, когда дело доходит до давления. Ваша система кондиционирования воздуха поддерживает очень высокое давление между вашим компрессором кондиционера и расширительным клапаном конденсатора и относительно низкое давление после расширительного клапана и испарителя и обратно на входе компрессора.

Баллон с хладагентом, который вы купили в магазине автозапчастей, находится под давлением, поэтому новый хладагент может попасть в систему. Чтобы убедиться, что вы получаете как можно больше хладагента из баллона в свою систему, вы подключаете его к стороне низкого давления системы, чтобы это было давление на стороне низкого давления, которое вы видите на манометре на вашей заправочной банке.

Для измерения давления на стороне высокого давления в вашей системе вам потребуется немного более сложное оборудование. Давление на стороне высокого давления вашей системы настолько велико, что требуются специальные шланги и соединения, а также специальный манометр, чтобы удерживать давление и гарантировать, что вы не выпустите хладагент в атмосферу. Лучший способ измерить сторону высокого давления в вашей системе — приобрести соответствующие инструменты в местном магазине автозапчастей. Этот набор датчиков коллектора кондиционера будет работать отлично!

Теперь, когда у вас есть безопасный и надежный способ измерения давления переменного тока, вам нужно знать, что вы ищете. Давление может варьироваться от автомобиля к автомобилю в зависимости от системы, и давление в вашей системе также зависит от температуры окружающей среды. Чем теплее на улице, тем выше будет давление. Для общей справки вы можете ознакомиться с этой диаграммой давления в системе R-134a.

Если вы обнаружите, что у вас низкое давление на стороне низкого давления вашей системы, то, скорее всего, у вас есть утечка, поскольку это распространенная проблема в автомобильных системах кондиционирования воздуха. Низкое давление на нижней стороне также может указывать на засорение где-то в вашей системе. Если вы обнаружите, что давление на стороне низкого давления выше обычного, это обычно указывает на неисправный компрессор, но также возможно, что ваша система просто переполнена, если вы недавно добавили хладагент.

На стороне высокого давления системы низкое давление также может указывать на низкий уровень хладагента или, если давление близко к тому же, что и на стороне низкого давления, это может подтвердить, что у вас низкий уровень хладагента. проблемы с компрессором. Более высокое давление здесь может снова указывать на то, что ваша система переполнена, если вы недавно обслуживали ее, но обычно это указывает на засорение системы.
