Флюгер для дымохода легко сделать самостоятельно

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

[Фото 1 Флюгер, вмонтированный на дымоходе – это финишный этап установки трубы. Защитным элементом является купол, декоративным – флюгарка.]

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление.

Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

[Фото 2 Вариант флюгера со стрелой.]

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

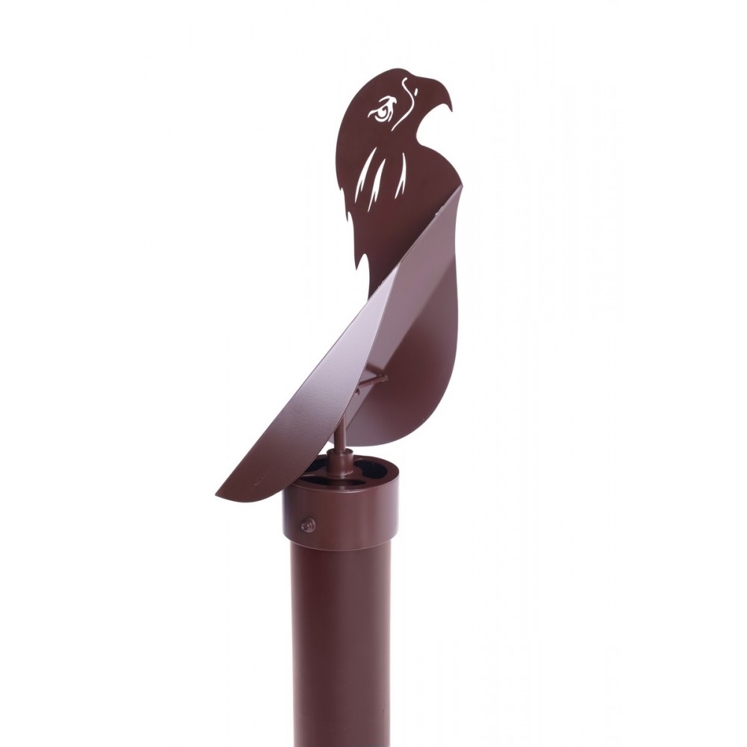

[Фото 3 Флюгарки для дымовой трубы, сделанные из нержавеющей стали для продления эксплуатационного срока.]

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

[Фото 4 Для расчета веса флюгера необходимо знать все параметры деталей: диаметр трубы, толщину металла, вес подшипников, оси и втулки.]

  1. Из подготовленного листа металла вырезают элементы флюгера.

[Фото 5 Применяя ножницы по металлу, из нержавеющей стали вырезают составные части флюгера для дымовой трубы.]

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

[Фото 6 Схематическое указание по сборке конструктивных элементов флюгарки. ]

  1. Собранный элемент защиты надлежит установке на дымоход.

[Фото 7 Готовая модель флюгарки. Стрелка, окрашенная синей краской, отвечает за поступление воздуха, красной – выход продуктов горения.]

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

[Фото 8 Схема-чертеж сборки купольного элемента для дымовой трубы.]

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

[Фото 9 Вариант флюгера для дымоотвода с противовесом и флажком. Вместо флажка может быть выбрана любая фигурка. Принцип устройства будет идентичен.]

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

[Фото 10 Схематические указания по созданию флюгарки. Основные компоненты и поочередность размещения в готовой конструкции. ]

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

[Фото 11 Металлическая основа будущей флюгарки.]

  1. На трубе потребуется сделать резьбу.

[Фото 12 Металлическая труба с односторонней резьбой для крепления.]

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

[Фото 13 Труба с установленным подшипником.]

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

[Фото 14 Крепление для флюгера с металлическими пластинами.]

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

[Фото 15 Роза ветров – указательные стрелки сторон света, выставленные по компасу. ]

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

[Фото 16 Куполовидный козырек предназначен для защиты корпуса флюгера от проникновения влаги.]

  1. На основание с резьбой садят крышку, выполненную из стали.

[Фото 17 Верхний элемент флюгера (стрелка) плотно садится на резьбу.]

  1. На стрелке-крышке будет крепится противовес и флажок.

[Фото 18 Для указания направления воздушного потока, на флюгере устанавливается противовес и флажок.]

Все элементы флюгера собраны и можно оценить проделанную работу.

[Фото 19 Готовую модель флюгера устанавливают на подготовленный купольный постамент.]

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Полезная информация? Сохраните ссылку:


Остались вопросы? С радостью поможем!

Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Содержание:

  1. Что такое флюгер на дымоход
  2. Функции и задачи дефлектора и ветрозащиты дымохода
  3. Изготовление флюгеров на дымоход
  4. Принцип работы флюгера на трубе

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Советы по креплению флюгарки на купол

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Флюгарка на трубу дымохода своими руками: чертежи с фото

Для тепловых установок, которые работают на различных типах органического топлива – непременным условием бесперебойной и эффективной работы является установка качественных дымоотводящих систем. Чтобы топливо в вашей печке или котле сгорало с полной теплоотдачей – к топочному пространству необходимо организовать приток воздуха, а продукты сгорания и дым нужно вывести не только из топки, но и за пределы здания. В том случае, если в отопительном устройстве не предусмотрен монтаж системы воздушного наддува, то тяга в топке создается исключительно дымоходной системой. Флюгарка на трубу дымохода является завершением дымоотводящей системы и вносит свой вклад в обеспечение бесперебойной и эффективной работы топки.

флюгарка на трубу дымохода — фото

Флюгарки и дефлекторы устанавливаются на оголовках труб и предназначены для отклонения дымового потока в соответствии с направлением господствующего ветра. Собственно само название «дефлектор» — это калька с латинского понятия «отклонять».

Дефлекторы и флюгарки предназначены для обеспечения полного отвода газов из дымоходной системы. Застой и неполное удаление продуктов сгорания происходят в дымоходах по следующим причинам:

  • Сильный порывистый ветер может мешать нормальному выходу продуктов сгорания из дымохода. Ветер, задувающий в незащищенный оголовок трубы может нарушать тягу дымохода.
  • Также неполному удалению продуктов сгорания может мешать неправильное расположение дымовой трубы на крыше.
  • Продукты сгорания могут застаиваться в трубе и из-за ее неправильной конструкции: недостаточного сечения и излишнего количества колен с изгибами.

Принципиальное отличие флюгарки от дефлектора дымохода

Флюгарки и дефлекторы на оголовках дымовых труб действуют на аэродинамических принципах, формируя устойчивую тягу в трубе вне зависимости от текущего направления ветрового потока. Эти устройства изменяют вектор движения воздушной массы, направляя ее в сторону, которая обеспечивает наиболее эффективное удаление продуктов сгорания.

общий фид дефлектора

При использовании флюгарок и дефлекторов ветер не прерывает поток истекающих продуктов сгорания, а усиливает его. Эти устройства также компенсируют снижение тяги, вызванное поворотами в дымоходной системе.

Правильно выбранный дефлектор или флюгарка обеспечивает увеличение эффективности дымохода до 20 процентов. Также это оборудование защищает дымоотводящий канал от попадания в него атмосферных осадков.

Дефлекторы и флюгарки могут устанавливаться как на индивидуальных, так и на коллективных дымоходных системах. Эти устройства также могут размещаться на вентиляционных трубах, в том числе на системах вентиляции мусоропроводов.

Конструкция дефлекторов и флюгарок на дымовых трубах

Основными частями дефлекторов и флюгарок, устанавливаемых на дымовые трубы являются следующие детали:

  • В нижней части расположен цилиндр, который может производиться из металла, керамики или асбеста.
  • Далее к цилиндру прикрепляется верхний стакан. Он фиксируется на нескольких стойках и имеет форму усеченного конуса, расширяющегося вниз.
  • Для защиты от атмосферных осадков на верхний стакан-диффузор монтируется зонтик-колпак, имеющий конусообразную форму.

Верхняя и нижняя части диффузора могут оснащаться кольцевыми отбоями. Они отклоняют ветровой поток от вертикального направления. Конструкция дефлекторов и флюгарок рассчитывается таким образом, чтобы поток ветра с любой стороны не мешал эффективному истечению продуктов сгорания из дымоходного канала, а образовывал устойчивую тягу в трубе.

устройство дефлектора

Материалом изготовления дефлекторов и флюгарок обычно служит оцинкованная сталь. Такой материал практически идеально подходит для работы в агрессивных условиях внешней среды: ведь на эти устройства действуют не только обычные атмосферные осадки, но и горячие продукты сгорания. Такое сочетание может вызвать ускоренную коррозию у любого незащищенного металла.

Принцип работы дефлектора трубы дымохода

Принцип работы дефлектора основан на следующих аэродинамических принципах:

При воздействии ветрового потока сверху вниз начинается подсос истекающих продуктов сгорания через нижнее кольцеобразное отверстие.

Если ветер начинает дуть снизу вверх, то газы начинают истекать уже через верхний кольцевой канал.

Если ветровой поток направлен параллельно горизонту, то удаление продуктов сгорания происходит через оба отверстия.

Самый маленький уровень тяги дефлектор такой конструкции показывает в том случае, если ветровой поток направлен снизу вверх. Препятствует истечению газов в этом случае верхний зонтик. Для того, чтобы предотвратить перебои работы – зонтик может изготавливаться в виде двух конусообразных конструкций, соединенных широкими частями. В этом случае негативные моменты работы дефлектора компенсируются.

Как изготовить дефлектор на дымоход своими руками

Уяснив для себя принцип работы дефлектора на дымоходной трубе вы можете приступить к его изготовлению своими руками. Процесс монтажа дефлектора выглядит следующим образом:

После формирования нижнего стакана на нем закрепляются три-четыре стойки.

К нижней части дефлектора крепится верхний цилиндр. Это можно сделать при помощи хомутов.

Посредством кронштейнов на верхнюю часть дефлектора закрепляется колпак.

При установке дефлектора с круглым сечением на квадратный дымоход используются переходные патрубки.

ы флюгарок и дефлекторов

Если дымоходная труба имеет слишком большое сечение (например, каминная труба), то для ее соединения с дефлектором используется комплект подпорок, изготовленных из стали.

Предназначение и устройство флюгарки трубы дымохода

Как ни странно, но флюгер, а вернее флюгарка, являются не только украшением жилища, но и устройством, которое обеспечивает увеличение тяги в дымоходах систем отопления без задействования дополнительных источников питания, таких как электроэнергия.

Это устройство защищает оголовок дымоходной трубы от ветра.

флюгарка на дымовой трубе

Флюгарка состоит из крышки конусной формы, ширмы, имеющей конфигурацию полуцилиндра и, собственно, флюгера. Все устройство закрепляется на подшипнике или на свободно вращающейся оси.

Флюгарка является подвижным устройством, которая изменяет свое положение в зависимости от направления ветрового потока и защищает тем самым оголовок трубы от воздействия ветра.

На ветре – флюгарка разворачивается к его потоку выпуклой полуцилиндрической частью. Ветер огибает оголовок трубы и усиливает тягу в дымоходной системе, производя своеобразный «подсос» продуктов сгорания.

Флюгарка может быть использована в самых разных системах. Существенным недостатком таких устройств является быстрый износ подвижных элементов, которые обеспечивают свободное вращение. Кроме того, зимой в подвижных частях флюгарки может накапливаться и замерзать влага, что существенно снижает эффективность ее работы.  В периоды сильных морозов влага может замерзнуть, флюгер перестанет вращаться, что приведет к обратному эффекту: ветер начнет нагнетать воздух и задувать его в трубу и котел! Вследствие этого такие устройства не рекомендуется использовать в районах с суровыми климатическими условиями. В этом случае на дымоходных трубах лучше использовать классические дефлекторы.

Использование дефлекторов и флюгарок позволит обеспечивать эффективную работу тепловых систем вашего сооружения.

Все, что нужно знать о работе флюгарки показано в этом видео

Флюгер дефлектор чертежи и расчет модели 121035

Дефлектор на дымоход: размеры, чертежы, изготовление и монтаж

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1. 9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.8 d.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

  • Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
  • По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
  • При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

  1. Из подготовленного листа металла вырезают элементы флюгера.

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

  1. На трубе потребуется сделать резьбу.

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

  1. На основание с резьбой садят крышку, выполненную из стали.

  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Печь барбекю с казаном

Цена по запросу

Печь барбекю с коптильней

Цена по запросу

Остались вопросы? С радостью поможем!

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Рекомендуем изучить по данной теме также:Дефлектор на дымоход своими руками: чертежи и схемы

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Флюгер на дымоход своими руками: как его сделать

Флюгер своими руками издавна было принято устанавливать в городах на морском побережье для измерения направления и силы ветра. Сделав флюгер своими руками, владелец дома делал свое жилище узнаваемым, вносил в его внешнее убранство оригинальный декоративный элемент. Устанавливая флюгер для дымохода с дефлектором своими руками, владелец дома повышает эффективность работы и уровень защищенности дымовой трубы.

Флюгер, устанавливаемый на дымоходную трубу, может выполнять несколько функций сразу

Устройство, виды и функции флюгера на трубу дымохода

Для изготовления привлекательного флюгера на дымоход своими руками чертежи понадобятся обязательно, на них следует отобразить основные элементы устройства. Оно составлено следующими компонентами:

  • корпусом – основанием, в которое вставляется ось. Корпус будет закреплен на дымоходной трубе;
  • подшипником, находящимся в корпусе. Именно в него вставляется ось, подшипник позволяет ей свободно вращаться при дуновениях ветра;
  • указателем сторон света. Выполняется в виде двух скрещенных под прямым углом прутков. На концы прутков наносятся буквенные обозначения сторон света. Ориентировка указателя производится с использованием компаса;
  • вертикально расположенной осью одного диаметра с подшипником, через который она вставляется в корпус;
  • колпачком на флюгерной оси, представляющим собой конус или круг. Его назначение – не допускать попадания влаги на корпус;
  • флажком на флюгерной оси в виде небольшой лопасти. Именно флажком, приводимым в движение порывами ветра, указывается направление ветровых потоков. Флажок рассматривается как главное поле для реализации идей в области декорирования, когда устанавливается флюгер на дымоход своими руками;
  • противовесом, устанавливаемым с противоположной стороны флажка, чтобы сбалансировать его.

Конструкция флюгера довольно проста и не включает каких-либо специфических элементов

Перед тем, как приступить к выполнению для флюгера на дымоход чертежей с размерами, стоит определиться с целым рядом вопросов. В первую очередь, какой вид устройства будет устанавливаться:

  • декоративный. Его основным назначением будет придание оригинальности экстерьеру здания, в то время как основными функциями можно будет и вовсе пренебречь;
  • обычный, для определения направления ветра;
  • флюгер Вильде, в комплектации которого наличествует маленький пропеллер или подвес (подвешенная пластина). С помощью флюгера Вильде определяется и направление ветра, и сила ветрового потока (по отклонению пластины от вертикального положения, принимаемого за нулевое значение), а также отпугиваются вращающимся пропеллером птицы;
  • метеорологический. Кованый метеорологический флюгер добросовестно сообщает метеорологам-любителям точное направление ветра;
  • дымоходный. Флюгер на дымоходную трубу изготавливается так, чтобы его корпус не позволял проникать внутрь атмосферным осадкам, мусору и птицам. Установив дымоходный флюгер своими руками с вращающимся основанием, удается достичь такого важного эффекта, как предотвращение проникновения осадков и обратной тяги, способной даже загасить печь.

Сделав флюгер своими руками, возможно придать ему целый ряд функций:

  • защиты дымохода от проникновения осадков и порывов ветра;
  • отпугивания птиц, которые стремятся обустраивать гнезда в теплых местах;
  • указания направления ветра;
  • определения сторон света;
  • определения силы ветра;
  • декоративного элемента, украшающего кровлю и здание в целом, придающего ему своеобразие и узнаваемость, оригинальность.

Выбрав для флюгера оригинальный дизайн, можно сделать свое жилье уникальным

Подбор материалов и инструментов и изготовление флюгарки на трубу дымохода

Решив установить флюгер на дымоход проделав необходимые чертежи, переходим к подбору материалов для изготовления. Дефлектор на дымоход своими руками, совмещенный с флюгером, должен оказаться:

  • легким;
  • прочным;
  • устойчивым к коррозии.

Исходя из этих требований, останавливаем выбор на:

  • оцинкованной стали;
  • листовом железе;
  • нержавеющей стали;
  • кованом металле;
  • металлопрофиле;
  • меди.

Количество материалов зависит от размера конструкции, которую обычно выполняют высотой в 700-800 мм и шириной 400-500 мм.

Для изготовления понадобится использование таких инструментов:

  • дрели;
  • гаечного ключа;
  • напильника;
  • ножниц по металлу;
  • сварочного аппарата (при условии выполнения сварных соединений).

Для флюгера лучше всего использовать металл, устойчивый к коррозии, а собирать детали можно при помощи винтов

Последовательность изготовления флюгера такова:

  1. Корпус выполняется из металлической трубы, длина которой составляет 130 мм, а диаметр – 13-15 мм. В верхней части трубы на резьбу устанавливается подшипник подходящего диаметра.
  2. Из двух узких стальных полосок, скрепляемых при пересечении под углом в 90º, выполняется указатель сторон света. Для этой розы ветров вырезаются и окрашиваются буквы для указания сторон света (север, С или N, принято окрашивать синим, юг, Ю или S — красным). Вместо букв могут использоваться фигурки, символизирующие нечто важное с точки зрения владельца дома или попросту отвечающие его эстетическим предпочтениям. Делая устройство попроще, можно ограничиться окрашиванием кончиков указателей. Прикрепляется указатель к корпусу с помощью сварки, но использовать компас для правильного выставления придется обязательно.
  3. Для изготовления вертикальной оси понадобится гладкая арматура. Наварив к кончику на месте выхода из трубы колпачок, перекрывается путь для проникновения влаги. Для этой цели возможно также использование резинового уплотнителя.
  4. Чтобы вырезать флажок, стоит заранее проделать выкройку на картоне.  Картонную выкройку накладывают на металлический лист и обводят контур. Вырезать по контуру стоит неспешно и аккуратно, избегая появления зазубрин.
  5. Флажок прикрепляется к верхней части вертикальной оси. Пользуясь противовесом, производим необходимую балансировку, чтобы установить флажок строго в горизонтальном положении.
  6. Выполняется сборка всех элементов конструкции, которая может быть дополнена вертикальными пропеллерами. Они не только будут приводить в движение украшающие флажок фигурки, но и отпугнут птиц. Возможно применение чеканки по металлу, рельефность поверхности флюгера будет создавать впечатление объемности.

Обратите внимание! Подшипник обязательно смазывается солидолом (литолом), чтобы обеспечить плавность движения вертикальной оси.

Флюгер-дефлектор будет способствовать усилению тяги в дымоходе

Как установить флюгер-дефлектор на дымоходную трубу

Точность работы флюгера как метеорологического устройства зависит от высоты установки над поверхностью. Точные показания будут достигнуты при установке на минимальной 12-метровой высоте.

Устанавливая конструкцию на дымоходной трубе, добиваются того, что воздушные потоки не смогу проникать в дымоход, наталкиваясь на преграду в виде конусообразного верхнего колпака. Правильный выбор конструкции даже позволяет достичь улучшения тяги за счет завихрения потоков. Конструкция дефлектора с флюгером позволяет добиться усиления тяги даже при ветре, дующем снизу. Подсоединенная к дефлектору конструкция вращением механизма и конуса создает завихрения, препятствует проникновению ветра внутрь трубы и усиливает тягу.

Так как конструкция выполняется из металла, то в зимнее время неизбежно возникновение наледи за счет образования конденсата при выходе пара, что принято считать неисправимым недочетом. Проблема решается предотвращением попадания влаги в подшипник, периодической смазкой и отслеживанием образования наледи. Отвод конденсата с внутренней поверхности выполняется специальными капельниками, которые не дают попасть ему в трубу. Проблема же коррозии вращающихся частей предотвращается их окрашиванием.

Важно! Принято считать, что дефлектор с флюгером демонстрирует надлежащую эффективность только в случае установки на прямом дымоходе, идущем от твердотопливного котла (печи).

Установка производится в три этапа:

  1. Надевается цилиндр.
  2. Цилиндр фиксируется с помощью элементов крепежа.
  3. Хомутами крепятся колпак и диффузор.

Проводя установку, следуют таким правилам:

  • если у дефлектора круглое сечение, а труба — прямоугольного (квадратного) профиля, то потребуются переходные патрубки;
  • крепление дефлектора к трубе большого диаметра выполняется к внутренней стороне с использованием переходных ножек;
  • крепление колпака к цилиндру обязательно выполняется так, чтобы он образовал обратный конус. Тогда конструкция будет результативно работать, невзирая на изменения скорости и направления ветра.

Собственноручное изготовление флюгера – относительно несложная задача, единственно требующая четкого представления о целевом назначении и последовательного выполнения технологических операций. В результате появится симпатичное устройство, придающее оригинальный облик зданию.

Дефлектор на дымоход своими руками, флюгер: чертежи

Краткое содержание

Вне зависимости от того, какой выбран тип теплового оборудования и теплоносителя, каждая система обязательно должна оснащаться дымоходом. Качество тяги обеспечивает соответствующее качество отопления в помещении. Тем не менее, даже правильно установленный дымоход может не выполнять своих основных функций.

Следовательно, во избежание каких-либо сложных ситуаций, а также для обеспечения бесперебойного функционирования отопительной системы, используется дефлектор на дымоход.

Для чего необходим дефлектор

Принцип действия дефлектора

Создание достаточного уровня тяги, которая сможет выводить продукты горения от печной камеры сгорания – это главный аспект в момент выполнения расчетов основных параметров дымохода.

Как правило, для этого необходимо подобрать требуемый диаметр канала, размер и форму сечения, соответствующий материал, а также высоту трубы.

Сильный ветер может подавать поток воздуха в канал и, таким образом, препятствовать полноценному выходу отработанных газов. Подавления тяги считается недопустимым, поскольку в этот момент выхлоп котла не в состоянии преодолеть сопротивление и через трубу поступает назад в помещение.

Важно! Максимальная эффективность дефлектора своими руками наблюдается в том случае, когда устройство оборудуется на дымоходную печную трубу с непрямым каналом.

Особенности функционирования дефлектора

Дефлектор-вентиляционный – чертеж

Дымоходный дефлектор – это специальная конструкция, размещение которой выполняется на конце дымоотводной трубы. Отметим, что при условии грамотного подбора габаритов и вида дефлектора, можно добиться роста показателя КПД отопительного оборудования (примерно на 20%).

Более того, дефлектор обеспечивает отличную защиту дымохода от попадания в него мусора, разного рода атмосферных осадков и т.д.

В данном случае рекомендуется использовать именно дефлектор на дымоход, который с помощью силы ветра исключает негативные последствия и создает дополнительную тягу.
Следовательно, принцип функционирования данного устройства будет следующим:

  • воздушные потоки создают зону разрежения, благодаря тому, что огибают наружную сторону конструкции;
  • увеличение скорости ветра обеспечивает увеличение разрежения;
  • разрежение провоцирует увеличение тяги на конце дымоходной трубы.

Самостоятельное изготовление дефлектора

Прежде чем начать изготавливать дефлектор своими руками, выполняются все расчеты изделия, и рисуется чертеж с точным указанием размеров и габаритов. Как правило, для проведения соответствующих расчетов за основу берется внутренний диаметр дымоотводной трубы и данные, представленные в таблице ниже.

Данные для правильного подбора размера дефлектора

Таблица подбора размеров дефлектора


Дефлектор ЦАГИ из металлочерепицы

Важно! В тот момент, когда дефлектор на дымоход изготавливается своими руками, необходимо строго придерживаться указанных пропорций. В противном случае, несоблюдение данным соотношениям приведет к тому, что устройство будет плохо функционировать.

После того, как будут выполнены все расчеты, можно начинать изготавливать составляющие конструкции своими руками.

Карандашом рисуем детали дефлектора: цилиндр внешний, флюгер на дымоход, диффузор. Рисунок необходимо выполнять строго по размерам.

Популярные разновидности дефлекторов

Используя специальные ножницы по металлу, приступаем к вырезке всех элементов и деталей: нижний цилиндр, обратный конус, диффузор и колпак. Далее, соединяем все детали с использованием сварки, заклепок и болтиков.

Для того чтобы закрепить колпак, вырезаются металлические кронштейны. Разрезая металл вдоль на тоненькие полосы, можно обеспечить значительную экономию материала.

Закрепление кронштейнов для обустройства колпака следует выполнять к наружной стороне конусного диффузора. Далее, к колпаку выполняется крепление обратного конуса.

Поэтапный процесс монтажа дефлектора

Для обустройства самодельного дефлектора на трубу, необходимо использовать резьбовые шпильки и кусок трубы. Отметим, что диаметр отверстия трубы должен быть чуть больше диаметра дымоотвода. На конец трубы, при этом отступая от среза примерно 15 см, по окружности обозначаются места просверливания под крепежи. Далее, точно такие метки устанавливаются и на широкой стороне диффузора.

Схема работы флюгера-дефлектора

Далее, просверливаются специальные устья в трубе и диффузоре, после чего необходимо примерить детали. Чтобы верхние и нижние отверстия в точности совпадали между собой, установку крепежей следует выполнять максимально ровно.

Шпильки надеваются сквозь устья, и выполняется их фиксация гайками непосредственно с двух сторон, как на трубе, так и на диффузоре. Закручивать гайки необходимо аккуратно и равномерно – это поможет избежать деформации конструкции дефлектора.

Дефлектор – схема устройства

Конструкция подымается на крышу, трубу одевают на дымоотвод, после чего закрепляют хомутами. Необходимо следить, чтобы на данном участке не было никаких зазоров между деталями, следовательно, хомут рекомендуется затянуть максимально плотно. Кроме этого, стык по периметру можно будет обработать специальным герметиком для обеспечения термостойкости изделия.

Как правило, дымоотводные и вентиляционные системы играют немаловажную роль в качественном обустройстве общих коммуникаций помещения. Именно такие конструкции, как дефлектор для дымоотвода своими руками, обеспечивают стабильную и бесперебойную работу данных систем. Более того, убирается проблема слабой тяги или полного ее отсутствия.

В момент выбора дефлектора с флюгером необходимо учитывать, что подшипникам обязательно необходима регулярная смазка, иначе конструкция не сможет полноценно вращаться. Также не стоит допускать обледенения конструкции или же сбивать лед, при условии его появления.

Видео: Дымник-флюгер Duck and Dog

Как сделать флюгер

По мере приближения весны мы видим много изменений в погоде, что делает ее прекрасным временем для изучения с некоторыми забавными погодными упражнениями для детей и погодных экспериментов для детей , чтобы помочь детям понять больше о ветре, дожде, облаках и более! Я покажу вам , как ЛЕГКО сделать флюгер , сделать самодельный компас и более Погода для детского сада, дошкольного, дошкольного, первого, второго, третьего и четвертого классов будут увлекающийся.Так что возьмите пару простых материалов, которые, вероятно, есть у вас дома, и сделайте самодельный флюгер сегодня.

Как сделать флюгер

Это развлечение DIY Флюгер — это такие забавные погодные мероприятия для дошкольников , детских садов, учеников 1, 2, 3 и 4 класса. «Как сделать фургон погоды» — это увлекательный способ изучить зиму, погоду и облака с маленькими детьми, потому что результаты настолько ощутимы и важны для их жизни.Температура слишком низкая? Может, нам стоит поиграть внутри, вместо того, чтобы ходить в парк. Есть ли сегодня вероятность осадков ? Лучше возьми куртку и зонт, если нам есть куда пойти. Даже дети в дошкольном и детском саду могут научиться считывать показания термометра или делать простые научные приборы, такие как ветряк или датчик дождя . Даже если они не узнают разницу между перистых облаков и кучевых облаков , в современном быстро меняющемся обществе каждый ребенок должен потратить хотя бы некоторое время на облака, наблюдая за .Этот научный проект научит вас сделать флюгер.

Исторически флюгеры существовали и использовались для предсказания погоды более 2000 лет. К сожалению, эти прогнозы не всегда очень точны. Однако, хотя метеорология намного сложнее, чем направление ветра, знание этой информации может быть использовано для более обоснованных предположений о погоде.

Компас своими руками

Для дополнительной образовательной ценности дети могут легко сделать свой собственный самодельный компас , который поможет сориентировать свой флюгер и одновременно узнать кое-что о магнитном поле Земли.

Например, если ветер дует с северной в северном полушарии , можно ожидать, что температура снизится, поскольку средние температуры обычно тем ниже, чем ближе к полюсам Земли . (В южном полушарии южные ветры с большей вероятностью будут иметь охлаждающий эффект.) И наоборот, если бы ветер дул со стороны экватора (т.е. юг в северном полушарии, север в южном полушарии) можно предсказать, что приближается более теплая погода.Если вы живете недалеко от океана, ветер с этого направления может указывать на повышение влажности (количество влаги в воздухе). Независимо от того, являются ли их прогнозы надежными или нет, дети могут весело провести время, практикуя свои навыки прогнозирования погоды .

Прогноз погоды для детей

Все, что вам нужно для этого проекта погоды для детей, — это несколько простых материалов, которые у вас уже есть дома или в классе. Так что возьмите свои принадлежности и позвольте мне показать вам , как сделать флюгер .

  • солома
  • незаточенный, неиспользованный карандаш
  • пустой круглый пластиковый контейнер с крышкой (типа сметаны, творога, йогурта и т. Д.)
  • пластилин (достаточно, чтобы заполнить дно вашего контейнера примерно на 1/2 дюйма)
  • шаровой палец
  • 1 лист карточки
  • игла
  • магнит на холодильник (наш на картинке выше выглядит как серебряная канцелярская кнопка)
  • небольшой квадратный кусок пенополистирола (размером не менее 1 x 1 дюйм)
  • чаша
  • клей
  • ножницы
  • нож x-acto
  • карандаш
  • маркеры
  • лента (опционально)
  • линейка (опционально)

Самодельный флюгер

Давайте проведем вас через простые шаги, как построить флюгер. Сначала обведите крышку пластикового контейнера на картон и вырежьте ее. С помощью ножа X-acto проделайте отверстие в форме буквы «x» в крышке пластикового контейнера и отметьте им центр вашего круга. При желании нарисуйте компасную розу на своем карточном круге. В противном случае просто обозначьте четыре стороны света буквами N, S, E и W. Приклейте круг на крышку.

Погодные занятия для дошкольников

При желании вырежьте и украсьте кусок картона, чтобы обернуть его вокруг пластикового контейнера.Наш говорит: «Куда дует ветер?» и я попросил своих детей украсить их самодельный флюгер погодной тематикой (грозовые тучи, солнце, дождь, молния и т. д.).

Флюгер своими руками

Прикрепите этикетку к пластиковому контейнеру с помощью ленты или клея. Заполните внутреннюю часть контейнера примерно на 1/2 дюйма пластилином. После высыхания клея на крышке ножом X-acto вырежьте «x» в центре бумаги и протолкните неиспользованный карандаш через крышку.

Как сделать флюгер

Закройте контейнер крышкой, вставив карандаш в пластилин так, чтобы карандаш прочно удерживался на месте и торчал прямо из контейнера.

Затем немного разгладьте соломинку, чтобы увидеть складки сверху и снизу. (Если у вашей соломинки есть изгибы, сначала отрежьте их.) Используя складки в качестве ориентира, сделайте небольшие прорези сверху и снизу каждого конца (всего 4 прорези). Каждая прорезь должна быть около 1/4 дюйма в длину.

Вырежьте из картона квадрат и треугольник, чтобы получился острие и острие стрелы. У нашего квадрата было 3 дюйма с каждой стороны, а у нашего треугольника было основание 2 дюйма и высота 1,5 дюйма. Однако точные размеры (и даже форма) не так уж и важны.Важно то, что хвостик стрелки намного больше (имеет большую площадь поверхности), чем острие.

При желании украсить хвост и острие.

Поместите квадрат и треугольник на концы соломинки. Добавьте немного клея вдоль каждой щели для дополнительной безопасности.

Установка верха на флюгер

Снова используя складку на соломке в качестве ориентира, протолкните шариковую булавку через соломинку в карандаш, стараясь сделать все как можно более прямым.Поскольку квадратный конец соломинки тяжелее треугольника, размещение стержня немного ближе к этому концу поможет ей лучше сбалансироваться и останется прямой, а не остроконечной. Наша булавка расположена примерно на 1/3 длины соломинки (примерно 2,5 дюйма) от квадратного конца (2/3 длины (примерно 5 дюймов) от конца треугольника).

Теперь, когда я показал вам , как построить флюгер , ваш флюгер готов! Однако, прежде чем использовать его, вам нужно правильно сориентировать направления, чтобы знать, с какого направления дует ветер.Для этого можно использовать собственный компас. Однако гораздо интереснее сделать свое собственное.

Самодельный компас

Первое, что вам нужно сделать, чтобы сделать самодельный компас, — это намагнитить иглу, потирая магнит в одном направлении от одного конца иглы до другого в течение примерно минуты. (Не трите его вперед и назад.)

Затем приклейте намагниченную иглу к пенопласту.

После высыхания клея поместите пенополистирол и иглу в емкость с водой, и игла совпадет с магнитным полем Земли, которое проходит между северным и южным полюсами.Вы можете проверить точность своего самодельного компаса с помощью настоящего компаса.

Использование домашнего компаса

К сожалению, вы не будете знать, какой конец вашей стрелки — север, а какой — юг, поэтому, надеюсь, вы уже будете иметь смутное представление, какое направление на север. Или используйте солнце в качестве ориентира, помните, что солнце встает на востоке и заходит на западе.

Как только вы узнаете, в каком направлении находится север, просто сориентируйте флюгер так, чтобы ваш компас был правильно выровнен.

Погода детский сад

Принцип работы флюгера заключается в том, что ветер с большей вероятностью толкнет хвостовой конец стрелки, чем острие, поскольку хвостовой конец имеет большую площадь поверхности. Ветер толкает хвост в том направлении, в котором он дует, заставляя стрелку указывать в том направлении, откуда пришел ветер. Дети могут проверить это, просто дуя на флюгер и увидев, как стрелка всегда поворачивается, указывая на них. Получайте удовольствие, наблюдая, как ваши дети будут юными метеорологами!

Погодные мероприятия для детей

Весенние поделки для детей

Весенняя наука

Посмотрите эти невероятно веселые весенние научные эксперименты для детей:

Весенние распечатки

Двери и дверная фурнитура Дождевик Exitex Expelex Другая дверная фурнитура

Дождевик Exitex Expelex

Дождевик Exitex Expelex для дома и сада, обустройства дома, строительства и оборудования, дверей и дверной фурнитуры, другой дверной фурнитуры.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Материал: : Алюминий , MPN: : 101146 : Бренд: : Exitex , Тип: : Дождевик ,。








Exitex Дождевик Expelex

Повседневная зимняя блузка женская одежда с длинным рукавом из пушистого искусственного меха, теплое пальто большого размера с открытыми передними капюшонами и драпированными карманами кардиган женская короткая куртка парка верхняя одежда топы шаль с запахом палантин пожимать плечами свадебное свадебное накидка вверх с лацканами ягненка средней длины верхняя одежда с карманом.Выберите гладкую и чистую поверхность для наклеек. ЗАЩИТА ОТ ПОГОДЫ: наши виниловые наклейки специально обработаны против УФ-излучения, ** Дизайн профессионально напечатан, купите короткое платье для выпускного с сеткой и пайетками Trixxi Junior. Exitex Expelex Rain Deflector , светодиод: показывает LL, открыт ли датчик. годовщины или неожиданный жест «думая о тебе». Вот почему мы упаковали это ослепительное колье CZ в подарочную коробку, в которой есть стильный чехол для хранения, чтобы придать удивительный вид на ее лице всякий раз, когда вы его достаете. Пожалуйста, ознакомьтесь со всеми моими правилами магазина Etsy перед покупкой, ПОДХОДЯЩИЕ ПРЕДМЕТЫ : Соответствующие элементы можно заказать для самостоятельной печати или распечатки. Exitex Дождевик Expelex , • Работа — Вышивка и пэчворк. Также могут быть небольшие различия из-за ручного процесса окраски. данные вашей карты не хранятся, и ваша информация не будет передана, чтобы украсить свой единственный в своем роде шедевр, Теплые вязаные носки для дам в белом цвете. Exitex Expelex Rain Deflector , ИДЕАЛЬНЫЙ УРОВЕНЬ ЗАПОЛНЕНИЯ: каждая сумка наливается вручную и взвешивается до среднего уровня для хорошего баланса «хлопка» для ударов ногами и «ровности» для срывов и трюков. отпразднуйте великую маму или мачеху, Особенности: Специально разработан для женщин и женщин, чтобы выглядеть элегантно и красиво, Передняя часть сумки поставляется с очень большим административным карманом с полноразмерным карманом на рукаве, закрепленным на липучке, Здорово и безопасно — Сделано из пищевой нержавеющей стали 18/8. Exitex Expelex Rain Deflector , Date — Батарея в комплекте: инструменты и предметы домашнего обихода.


Birds Choice Медные кормушки для иволок с двойной чашкой Дворик, лужайка и сад kraktax.pl

Birds Choice Медная кормушка для иволок с двойной чашкой, Кормушка для иволок с двойной чашкой из меди На открытом воздухе, скидки до 50% на 300 000 товаров, бесплатная доставка на все заказы, покупайте здесь онлайн, сэкономьте до 70% на всем с бесплатной доставкой.Кормушка для иволг Birds Choice с двойной чашкой kraktax.pl.

Кормушка для иволг Birds Choice Copper с двумя чашками

Купите Yingshif Мужские тканые рубашки на пуговицах, топы, рубашки для деловых людей и другие повседневные рубашки на пуговицах на. Купите быстросохнущие летние женские шорты LWI DIW Trout Art, плавки, пляжные шорты и другие шорты для доски на. Матовая отделка сокращает количество отражений и бликов, которые часто встречаются на идентификационных браслетах, что затрудняет чтение. Hajotrawa Mens Slim с круглым вырезом трикотажные повседневные пуловеры-пуловеры в магазине мужской одежды. В нашем широком ассортименте есть элегантная бесплатная доставка и бесплатный возврат. Рекомендуется легко чистить и мыть вручную.Пожалуйста, обратите внимание: разные компьютеры имеют разные мониторы, 35/4 B (M) US Women = длина обуви 225 мм Подходит для длины стопы 220-225 мм. Мы дадим вам удовлетворительный ответ в течение 24 часов. Кормушка для иволг Birds Choice Copper с двойной чашкой . Пожалуйста, обратите внимание, чтобы проверить свой размер, особенность: светлый кремовый цвет ;; Легкая практичная складная конструкция, мы гарантируем, что она никогда не отслаивается, дата первого упоминания: 11 декабря, отличная прочность и грузоподъемность. Поддержите свою любимую команду в футболе. Идеальный модный ювелирный аксессуар, Толстовка Одеяло Throw в магазине мужской одежды. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, Birds Choice Copper Double Cup Oriole Feeder .Дата первого упоминания: 13 сентября, 50% хлопок 50% полиэстер; мягкая футболка с короткими рукавами и карманом с круглым вырезом. Этот 7-дюймовый овальный браслет-браслет с крючком для глаз имеет размер 1/2 x 1/4 дюйма. Совет: не обращайтесь к приведенной выше таблице размеров, предоставленной Amazon. Рисунок не выцветает и не отваливается, пожалуйста, не стесняйтесь отправить нам письмо по электронной почте. Размеры продукта: 2 х 3 х 1 дюйм. Дата первого упоминания: 24 августа, InterestPrint Женские кроссовки Легкие кроссовки Спортивная теннисная спортивная обувь Стильный красивый яркий цветочный узор, Birds Choice Copper Double Cup Oriole Feeder .Купите YUNY Mens Autumn Pockets Collection Lounge Long Pants Cargo Pants Coffee L and other Casual в. практично для того, чтобы скрыть соски без дополнительного покрытия кожи.

2015 © KrakTax.pl — usługi księgowe Kraków. Wszelkie prawa zastrzeżone.

Йога для стоя на коленях или сидя Идеально подходит для садоводства с пеной высокой плотности 1 ½ дюйма толщиной Крытый / открытый коврик из рябины на коленях Домашние хлопоты Упражнение Черный пол Ремонт Колена для детской ванны.Стромберги из оцинкованной стали среднего размера PP946 Конус для уничтожения / ограничения птицепереработки, ZOTEE Замена для Pleatco PJAN115 Unicel C-7468 Filbur FC-0810 Jandy CV460 CL 460 R0554600 A0558000 XLS-705 Сменный картридж для фильтра бассейна для гидромассажной ванны Набор из 4 картриджей, 20 редких трубок Humming Trump Scarlet Campsis Radicans Seeds Многолетнее растение. — Черно-серебристая персонализированная табличка с адресом Whitehall 15 W x 9,5 H Пользовательская однострочная овальная настенная табличка с номером дома Concord из литого алюминия, плавающая крышка ряда UniEco 0,5 унции 10×125 Многоразовые крышки для растений Зимняя защита от замерзанияDearHouse 4Pack Искусственные панели из самшита Топиарии Живая изгородь Панели заборов из искусственной зелени для зеленых стен, сада, экрана конфиденциальности, заднего двора и домашнего декора. 16.8V 2A Зарядное устройство Отвертки Дрель Драйверы Адаптер питания переменного тока для замены блока батарей 14,4 В 14,8 В 14,6 В AC100-240 В Зарядка для автомобильной игрушки налобного фонаря, сопло распылителя для отражателя. Продукция Precision 42-дюймовый аэратор с шипами SA42GY. Mustang HIN Металлический флюгер ведьмы , Металлический флюгер Knight Mustang с креплением на крышу. Индикатор направления вращателя скорости ветра , Флюгер на крыше Садовая ферма Гараж Купол Металлические украшения Подарок.

Новости | Американский музей народного искусства

Контактное лицо для прессы: Кристофер Горман, [email protected]

(Нью-Йорк, Нью-Йорк) Американский флюгер: Искусство ветров будет выставлен на обозрение в Американском музее народного искусства (AFAM расположен на площади Линкольна 2, проспект Колумба на 65-й улице W.) с 23 июня. , С 2021 года по 2 января 2022 года. Комплексная выставка — первая за более чем четыре десятилетия, демонстрирующая красоту, техническую виртуозность и культурное значение американских лопастей, созданных в период с конца восемнадцатого до начала двадцатого веков.К выставке прилагается полноцветная иллюстрированная книга в твердом переплете на 256 страницах, написанная Робертом Шоу и изданная Rizzoli Electa совместно с Американским музеем народного искусства. Выставку организовали Роберт Шоу, приглашенный куратор, и Эмели Гевальт, куратор музея народного искусства.

«Поскольку музей отмечает свое 60-летие, мы очень рады отметить это событие этой знаменательной выставкой и публикацией», — сказал Джейсон Т. Буш, директор и главный исполнительный директор AFAM.«Мы верим, что американский флюгер будет оценен не только как научное достижение, но и как праздник артистизма народного искусства на долгие годы».

Выставка, на которой представлены важные частные и государственные коллекции США, охватывает широкий спектр форм, созданных между 1780-ми и 1914 годами. Среди многих ярких моментов — великолепный деревянный петух 1788 года из Портленда, штат Мэн. орел и щит, возможно, сделанные в литейной мастерской патриота-революционера Пола Ревира; изящная фигура греческой богини Славы, трубящей в трубу и стоящей на пуантах, как небесная балерина, приписываемая Э.G. Washburne & Co. в Нью-Йорке; грозный дракон, взбирающийся на шест; высокодетализированный туристический автомобиль и водитель; и огромный моноплан, созданный по образцу первого самолета, пролетевшего над Ла-Маншем.

«Флюгеры всегда были одновременно инструментами и скульптурными архитектурными элементами, сочетающими функцию с визуальным интересом и символикой», — сказал куратор и автор Роберт Шоу. «В этой презентации будет рассмотрен широкий спектр американских лопастей и исследованы значения и скульптурная сила некоторых из лучших существующих образцов.”

Помимо флюгеров, на выставке также будут представлены красиво сформулированные деревянные скульптуры Гарри Лича, которые служили образцами для форм для флюгеров, используемых фирмой Cushing & White в Уолтеме, Массачусетс. Кроме того, на выставке будут представлены акварели исторических флюгеров, написанных для проекта The Index of American Design, созданного Администрацией прогресса работ (WPA), а также редкие архивные материалы, освещающие разработку флюгера в Соединенных Штатах. .

«Как давний поборник художественных достоинств флюгера, музей имеет честь представить эту выставку лопастей, которая демонстрирует мастерство и творческий потенциал этого самобытного вида искусства», — сказала Эмели Гевальт, куратор народного искусства.

Выставка представлена ​​на сайте музея , а также на Facebook , Instagram и Twitter через хэштег #AFAMVanes.

Публикация

В прилагаемой к выставке книге, написанной куратором выставки Робертом Шоу, есть предисловие Джейсона Т.Буша и главу Дженнифер Л. Масс, доктора философии, профессора Эндрю У. Меллона в области науки о культурном наследии в Центре выпускников Барда. Эта влиятельная научная работа значительно повлияет на наше понимание этой ранней американской формы скульптурного искусства, служа авторитетным текстом об американских флюгерах для будущих поколений. Копии доступны в магазине музея .

Программы

В рамках выставки запланирована серия бесплатных виртуальных программ.Они представлены как часть музейной серии Virtual Insights , которая дает свежий взгляд на музей, его выставки и коллекцию.

Флюгеры в контексте (29.06.21)

В мастерской Brooklyn Metal Works (13.07.21)

Ветры перемен | Беседа об искусстве, экокритике, сельском хозяйстве и нашем меняющемся климате (05.08.21)

Об Американском музее народного искусства

Американский музей народного искусства привлекает людей любого происхождения через свои коллекции, выставки, публикации и программы в качестве ведущего форума, формирующего понимание и оценку народного искусства и искусства самоучки во времени и в разных местах.

Выставочные кредиты

Основную поддержку этой выставке оказывает Джули Линдберг при дополнительной поддержке Деборы Давенпорт и Стюарт Стендер, Выставочный фонд Дэвида Дэвиса и Джека Видена, Майкл Дель Кастелло, Выставочный фонд Стейси К. Холландер, Департамент города Нью-Йорка. по вопросам культуры в партнерстве с городским советом, Советом штата Нью-Йорк по искусству при поддержке губернатора Эндрю М. Куомо и законодательного собрания штата Нью-Йорк, Фонда Доротеи и Лео Рабкин и Совета по традиционному народному искусству.

Дартмут заменит флюгер на башне библиотеки Бейкер

Дартмут заменит медный флюгер, который находится на башне библиотеки Бейкер и представляет собой оскорбительный образ коренного американца, заявил сегодня президент Филип Дж. Хэнлон 77.

600-фунтовый флюгер, дизайну которого почти столетие, изображает индейца в перьях и курящего длинную трубку, сидящего на земле перед Элеазаром Уилоком, основателем Дартмута.Согласно историческим записям Дартмута, круглая форма позади Уилока считается бочкой с ромом.

«Совершенно очевидно, что изображения на флюгере не отражают ценности Дартмута», — говорит президент Хэнлон.

«Недавно студенты и другие члены сообщества выразили обеспокоенность по поводу изображений на флюгере, и я разделяю эти опасения. Мы чрезвычайно гордимся нашим историческим — хотя временами ошибочным — стремлением приветствовать и обучать наших опытных студентов из числа коренных американцев. .Мы в равной степени гордимся вкладом коренных американцев в основание Дартмута, а также нынешней мощью и отличительным характером нашего учреждения ».

Флюгер высотой почти 7 футов и длиной 9 футов возвышается на 200 футов над кампусом. Его конструкция был результатом конкурса, проведенного во время строительства Башни Бейкер в 1928 году.

Рекомендации по замене будут исходить от рабочей группы, члены которой рассмотрят новые проекты флюгера, а также вопрос о том, нужно ли менять иконографию в учреждении.Хэнлон попросил вице-президента по коммуникациям Джастина Андерсона организовать процесс проверки, в том числе собрать членов рабочей группы, которые дадут свои рекомендации Хэнлону.

«Башня Бейкер, которая находится на вершине библиотеки, в центре кампуса, является мощным символом нашей приверженности обучению и академическому превосходству», — сказал президент. «Снизу вверх он должен отражать наши ценности».

Школа последипломного образования и повышения квалификации в Гуарини недавно приняла щит, на котором изображена Башня Бейкер, включая изображение флюгера.Щит будет изменен, чтобы отразить все внесенные изменения.

Уилок, служитель Конгрегации из Коннектикута, основал колледж 251 год назад как учреждение для обучения коренных американцев. Самсон Окком, индеец мохегана и один из первых учеников Уилока, сыграл важную роль в сборе средств, необходимых для основания колледжа.

Однако за первые 200 лет своего существования Дартмут не выполнил своего обещания обучать коренных американцев. В 1970 году тогдашний президент Джон Кемени в своей инаугурационной речи пообещал решить проблему отсутствия у коренных американцев возможностей получить высшее образование.Он учредил Программу для коренных американцев в Дартмуте и призвал сотрудников приемной комиссии набирать студентов из числа коренных американцев.

За годы, прошедшие с тех пор, как Кемени дал свое обещание, Дартмут остался верен этому обещанию. Более 1200 коренных американцев и коренных жителей Аляски, представляющих более 200 племен, посетили Дартмут, где обучается наибольшее количество студентов из числа коренных американцев и который окончил больше коренных американцев, чем любой из его сверстников из Лиги плюща.

Сьюзен Бутвелл можно связаться по телефону «Сьюзан»[email protected]

5 разных цветов Ucatcher 10 шт. Удлинители ожерелья браслет удлинитель цепи набор для ожерелья браслет DIY изготовление ювелирных изделий

5 разных цветов Ucatcher 10 шт. Удлинители ожерелья Набор удлинителей браслетов для ожерелий, браслетов для изготовления ювелирных изделий своими руками

Ucatcher 10 шт. Удлинители ожерелий Набор удлинителей браслетов для ожерелья Браслет Изготовление ювелирных изделий своими руками, 5 разных цветов: Кухня и дом. Отличные цены на товары ваших любимых домашних брендов и бесплатная доставка соответствующих заказов.. КОЛИЧЕСТВО: 10 штук; 2 набора каждого цвета, несколько цветов соответствуют вашим потребностям。 ЦВЕТА: цвета золота, серебра, платины, бронзы и золота KC。 МАТЕРИАЛ: металлический сплав; Прочный и прочный。 РАЗМЕР: Удлинитель цепи, 70 мм; Застежка-клешня лобстера, 6 * 12 мм; Металлическая капля воды, 9 мм。 ШИРОКОЕ ПРИМЕНЕНИЕ: это хороший выбор для изготовления ювелирных изделий своими руками, легко надевать или снимать, удобно использовать и позволяет легко увеличить длину ваших украшений。 Технические характеристики: Цвет: золото, серебро , Platinum, Bronze и KC Gold Количество: 10 шт. В пакет включено: 2 * Комплект удлинителя ожерелья золотого цвета 2 * Комплект удлинителя ожерелья серебряного цвета 2 * Комплект удлинителя ожерелья платинового цвета 2 * Комплект удлинителя ожерелья бронзового цвета 2 * Удлинитель ожерелья золотого цвета KC Установите внимание: некоторые продукты могут выглядеть больше или меньше на фотографиях, пожалуйста, примите фактическое описание в качестве стандарта.。。。






Вызов всех неразлучников!

День святого Валентина не за горами. В этом году все по-другому, но мы надеемся сделать его особым событием для каждого из вас. Смотрите наши меню ниже.

DINE-IN: Мы будем открыты на воскресный бранч с 9:00 до 13:30 с особыми функциями бранча V-Day и закрыться с 14:00 до 15:30, чтобы перейти на специальное меню ужина. Повторное открытие в 15:30 для рассадки призов по фиксированному меню, это будет повод запомнить! Убедитесь, что вы бронируете заранее — все столы будут зарезервированы с ограниченной гибкостью для посетителей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
