Дефлекторы для вентиляции и дымохода. Инструкция по сборке своими руками



В статье описаны разные виды дефлекторов, особенности их устройства, принцип работы и отличия от других видов усилителей тяги. Мы расскажем о необходимости их установки, приведём таблицу с ценами, а также рассмотрим пошаговую инструкцию по сборке дефлектора своими руками.



Дефлектор — устройство, оптимизирующее поток воздуха для усиления тяги в трубе воздуховода или дымохода. В буквальном переводе deflector — отражатель, направляющее устройство. Это в полной мере описывает его функцию и назначение.





Принцип работы и разновидности дефлекторов



Направление потока воздуха происходит благодаря созданию области низкого давления в нижней части устройства. Когда дефлектор обтекается воздушным потоком, в нижней части образуется «завихрение», которое, проходя пространство, ограниченное стенками, создаёт дополнительную тягу. Чем сильнее поток воздуха, тем мощнее тяга внутри устройства. Иными словами, дефлектор направляет ветер параллельно трубе воздуховода, чем усиливает тягу за счёт перепада давления.

Такой эффект возможен при расположении стенок, которое определяется базовым аэродинамическим расчётом. В настоящее время экспериментальным путём выведены несколько моделей дефлекторов, имеющих оптимальные пропорции.

ЦАГИ — разработка Центрального аэрогидродинамического института им. Жуковского. Этот дефлектор усиливает тягу за счёт теплового и воздушного напоров, а также перепада давления на высоте 2 м от кровли. Эта конструкция допускает скрытую установку в канал, поэтому её используют в основном для вентиляционных систем (чистка от продуктов горения затруднена).

Дефлектор Ханженкова. Представляет собой дополнительную стенку вокруг трубы и «тарелку-дождевик», которая служит также вытяжным зонтом. Этот зонт погружен на определённое расстояние внутрь окружной стенки.

Дефлектор Вольперта–Григоровича. Отличается более простой конструкцией — «тарелка» из двух зонтов расположена над облекающей стенкой.

Поворотный дефлектор («Капюшон» или «Сачок»). Представляет собой полукруглый жёлоб-уловитель воздуха, закреплённый на поворотном штоке, установленном внутри канала. При ветровой нагрузке возникает турбулентность и тяга усиливается. Исполняет роль флюгера.

Помимо этих моделей существует бесчисленное множество других конструкций, которые часто не поддаются классификации. Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника (они вращаются во время работы), так и простые «зонтики-крышки» из куска оцинковки, которые также усиливают тягу.

Поскольку расчёты производительности и подбор конструкции дефлектора для систем вентиляции — дело профессионалов, мы обратим внимание на отражатели для печных и каминных дымоходов.





Зачем нужен дефлектор



Помимо главной своей цели — отвод продуктов горения, дефлектор выполняет ещё несколько полезных функций:

1.   Значительное усиление тяги. Тяга привлекает больше кислорода и это положительно сказывается на экономии топлива в пиролизных котлах и печах — оно прогорает полностью.

2.  Гашение искр. Эта проблема знакома тем, у кого установлен короткий дымоход для твердотопливного реактора*. Искры из дымохода — признак жарко горящего источника и мощной тяги — может привести к возгоранию. Дефлектор позволяет остановить искру и дать ей возможность безопасно выгореть.

3.  Защита от атмосферных осадков. По идее, с этой задачей справляется обычный «зонтик», но он не даёт двух первых плюсов.

* Реактор — место прохождения реакции горения, очаг, источник продуктов горения (печь, камин, буржуйка, котёл и т. д.).

Все размышления о целесообразности модернизации дымохода сводятся к вопросу, что выбрать: «зонтик» или дефлектор? Простота первого не даёт эффекта второго, но сложность дефлектора по сравнению с «зонтиком» заставляет задуматься многих.





Сколько стоит дефлектор



Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Название	Модель	Вид стали	Диаметр канала, мм	Цена, у. е.
Вент-Класс Д-120	Дефлектор Ханженкова	оцинковка	120	18
«Вент-Класс» Д-250	Дефлектор Ханженкова	оцинковка	250	42
«ПечиКамины» ЦАГИ-100	Дефлектор ЦАГИ	оцинковка	100	17
«ПечиКамины» ЦАГИ-220	Дефлектор ЦАГИ	оцинковка	220	40
Turbovent «Стабил 120»	Вольперта-Григоровича	оцинковка	120	21
Turbovent «Стабил 260»	Вольперта-Григоровича	нержавейка	260	46
Turbovent «Дракон» Dr-150-CH-A	Поворотный	нержавейка	150	100
Turbovent «Дракон» Dr-200-CH-A	Поворотный	нержавейка	200	115
Turbovent «Дракон» Dr-300-CH-A	Поворотный	нержавейка	300	140



Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.





Дефлектор своими руками (Вольперта-Григоровича)



Разумеется, домашние умельцы не остались в стороне и стали делать дефлекторы для собственных нужд в своих мастерских. Это оказалось выгодно — имея лист оцинковки, инструмент и подручный металл, можно сэкономить до 40 у. е. на установке дефлектора.

Для работы потребуется инструмент:

1.  Линейка, рулетка, маркер, чертёжный набор.

2.  Ножницы по металлу, киянка, заклёпочник или сверлоконечные саморезы с прессшайбой 15 мм.

3.  Дрель со сверлами.

Материал:

1.  Листовой металл 0,3–0,5 мм (оцинковка, нержавейка, алюминий и т. д.).

2.  Подручный металл для жёстких креплений — шпилька, алюминий, полоса и т. д.

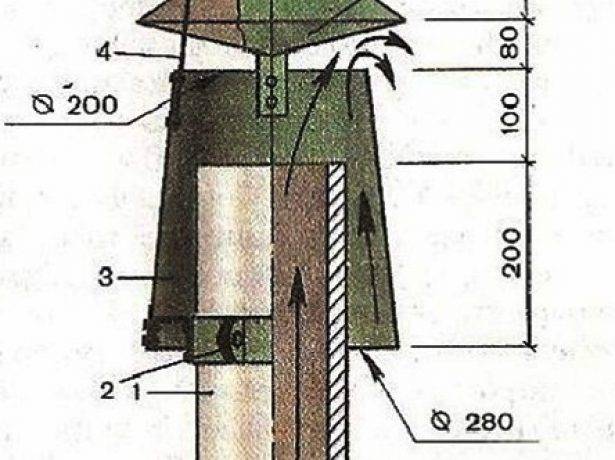

Расчёт размеров дефлектора



Это самый важный этап всей работы. Формулы расчёта были выведены и отработаны на практике в аэродинамической трубе и привязаны к актуальному параметру — диаметру канала D.

Эти данные заключены в таблице, на основе которой можно рассчитать простой дефлектор под любой размер, исходя из диаметра канала D.

Показатель	Коэффициент D
Нижний диаметр диффузора	2
Верхний диаметр диффузора	1,5
Высота диффузора	1,5
Заглубление трубы в диффузор	0,15
Высота конуса	0,25
Высота зонта	0,25
Высота обратного конуса	0,25
Зазор зонта и диффузора	0,25





Ход работы



После того как все расчёты выполнены, необходимо перенести чертежи на лист и сделать раскрой деталей изделия:

1.    Вырезать ножницами по металлу детали.

2.   Свернуть корпус диффузора и засверлить оба края. Затем скрепить это дело клёпками.

3.   Склепать верхний и нижний конусы. Верхний будет больше нижнего и его кромку можно использовать для крепления «тарелок» между собой. Для этого нужно вырезать и загнуть лапки (6 шт.) в кромке верхнего конуса.

4.   Перед тем как собрать зонт, не забудьте установить в нижнем конусе шпильки для монтажа к диффузору, если крепление делается на лапки, их можно установить снаружи на клёпки.

5.   Закрепить зонт к диффузору можно при помощи шпилек или алюминиевых пластин. Если есть шпильки, для них нужно изготовить петли на корпус дефлектора — обогнуть шпильку лоскутом оцинковки и сделать в ней монтажные отверстия.

6.   После сборки устройства устанавливаем его. Для этого лучше всего снять верхний участок трубы и смонтировать конструкцию на верстаке, а затем установить обратно. Способ крепления — шпильки или лапки.

Помните, что соединения должны быть надёжными, т.  к. дефлектор подвергается значительным ветровым нагрузкам.

Самодельный отражатель не имеет декоративной ценности, но польза от его установки очевидна — усиление тяги на 20–25%, защита кровли от искр. К тому же он заменяет дополнительные 1,5–2 метра высоты трубы. Какой бы дефлектор вы не выбрали, выгоду от его установки вы ощутите уже в ближайший отопительный сезон.



Виталий Долбинов, рмнт.ру





http://www.rmnt.ru/ — сайт RMNT.ru



Дефлектор вентиляционной трубы. Устройство и принцип работы. Установка

Дефлектор для вентиляции — аэродинамическое устройство, устанавливаемое поверх вентиляционного канала (трубы) приточно-вытяжной системы, устройство повышает эффективность воздухообмена. Происходит это как за счет усиления естественной тяги, так и за счет предотвращения попадания в русло порывов ветра и всего, что может быть унесено ими или упасть само по себе.

Системы вентиляции часто оснащаются дефлекторами, такие устройства способствуют увеличению тяги

Содержание

• 1 Какое устройство и принцип работы дефлектора на вентиляционной трубе
• 2 Разновидности дефлекторов вентиляционных
• 3 Как самостоятельно изготовить и установить дефлектор вентиляционный

Что такое устройство и принцип работы дефлектора на вентиляционной трубе

Рассматривая, что такое дефлектор в вентиляции, мы видим, что устройство состоит из следующих неизменных узлов:

• два стакана цилиндрической формы. Внутренняя чашка плоская, внешний цилиндр имеет расширенную нижнюю часть. В верхней части есть подвески в виде колец, с помощью которых меняется направление потока воздуха. Установка рикошетов осуществляется таким образом, чтобы ветровым потоком создавалось отрицательное давление, что способствует ускоренному вытягиванию газов из вентиляционного канала через пространство между кольцами. Над верхним стеклом закреплена крышка, которая может иметь форму зонта, перенаправляющего потоки ветра;
• кронштейны для крышки;
• патрубок.

Обыкновенная схема вентиляционного дефлектора представляет собой комплект, состоящий из:

• диффузора, замедляющего поток атмосферного воздуха и повышающего давление в вентиляционном канале. Нижняя часть усеченного конуса монтируется поверх вентиляционного канала;
• зонт, крепящийся к рассеивателю на ножках. Наличие верхнего защитного колпачка предотвращает попадание пыли, листьев и прочего мусора в полость канала;
Корпус
• (кольца или обечайки) соединяется с диффузором при помощи двух-трех скоб. Плоскость корпуса рассекает ветровой поток, что способствует образованию области с пониженным давлением внутри цилиндра.

Внимание! К некоторым моделям прилагается сетка для задержки мелкого мусора, но это негативно сказывается на уровне сцепления, хоть и незначительно.

Так действует дефлектор, установленный на вентиляционной трубе. Встречающийся на корпусе ветровой поток рассекается диффузором. Это приводит к снижению давления в цилиндре и, соответственно, к увеличению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, чем эффективнее усиливает тягу в воздуховодах, тем большее сопротивление пути ветрового потока создает корпус устройства.

К дефлекторам крепится сетка для защиты трубы от мусора, но это может повлиять на тягу

При устремлении ветрового потока к вентиляционному дефлектору сверху, истечение отработанного воздуха идет снизу. При ветровом потоке, устремляющемся сбоку, истечение происходит одновременно в двух направлениях, верхнем и нижнем. Механизм дефлектора воздуха, установленного на трубе вентиляционного канала, хуже всего работает при подаче воздуха снизу, с крыши, препятствуя выбросу газов через верхнее отверстие. С этим недостатком, присущим всем типам устройств, приходится считаться. с. Для смягчения негативного воздействия ветра, дующего снизу, крышке придается особая форма, представляющая собой два конуса, соединенных основаниями.

При правильной установке дефлектора повышение эффективности системы вентиляции может достигать 20%. Это определяется влиянием нескольких факторов:

• высота установки относительно уровня крыши;
• размеры устройства;
• его форма;
• небольшой уклон вентиляционной трубы (по крайней мере, так принято считать).

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств одинаковое:

• способствуют увеличению естественной тяги для улучшения воздухообмена в здании;
• предотвращают попадание в систему атмосферных осадков, пыли, листьев и другого мусора;
• предотвращают проникновение насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств крайне разнообразен, и различия заметны даже визуально.

В качестве материала для изготовления используют:

• медь. Однако встречается крайне редко из-за высокой стоимости;
алюминий
• ;
• керамика;
оцинкованная сталь
• ;
нержавеющая сталь
• ;
• пластик. Пластиковый вентиляционный выход имеет ряд преимуществ в виде невысокой стоимости и декоративных возможностей, создаваемых выбором формы и цвета. Но влияние высоких температур существенно влияет на срок эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

Полезно знать! Прочность, присущая металлу, в некоторых моделях сочетается с декоративными возможностями полимеров за счет надевания пластиковой крышки на металлическую (алюминиевую или стальную) основу.

По принципу действия устройства могут быть:

• статические. Это самые простые конструкции, которые вполне можно собрать самостоятельно;
• статический с эжекторным вентилятором. Под неподвижным колпаком установлен осевой вентилятор низкого давления, который вращается только в том случае, если давление ветрового потока или теплового уменьшилось. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
• ротационный. Поворотный дефлектор оснащен лопастным барабаном. Дефлектор поворотный вентиляционный имеет статическое основание и подвижную головку, вращение которой обеспечивается в одном направлении, не изменяющемся при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, что предотвращает обратную тягу. Поворотные устройства характеризуются производительностью, в два-четыре раза превышающей возможности статических. Препятствуют образованию конденсата на крыше в летнюю жару, так как способствуют снижению температуры в помещениях, уменьшая затраты на использование кондиционера ;
• с выбрасывателем и поворотным корпусом. Над вентиляционным каналом размещен вращающийся дефлектор. Конструкция поворотного устройства состоит из двух труб, расположенных вертикально и горизонтально, для соединения которых используется шарнирный механизм, а сверху установлена ​​перегородка, выполняющая роль флюгера.

По конструктивным особенностям модели устройств классифицируются как закрытые или открытые.

По форме они бывают:

• квадратные;
• патрон.

Дефлекторы выпускаются разных форм, можно подобрать модель под любой участок трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и с учетом стоимости, останавливаются на одной из наиболее распространенных конструкций:

• Вольперта.
• Григорович. Самая популярная конструкция, доступная для самостоятельного изготовления и состоящая из трех основных элементов: 1 — диффузор, 2 — защитный зонт, 3 — обратный колпак;
• двойной.
• Н-образный. Принято устанавливать на промышленных объектах, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна использовать воздушные потоки, идущие снизу вверх. Ветровой поток, поступающий в вертикальные перемычки, расширяет рабочую среду, поступившую в горизонтальный канал, что приводит к увеличению естественной тяги;
• дефлектор флюгера. «Капюшону» или «сетке» помогает флюгер, ориентированный по ветровому потоку. Воздух, проходя через изогнутые козырьки, меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
• ЦАГИ. Конструкцию, разработанную в Аэрогидродинамическом институте, отличает возможность выбора типа присоединения к воздуховоду (упорное, ниппельное, реечное, фланцевое), исходя из формы горловины вентиляционной шахты. К недостаткам можно отнести склонность к образованию льдин, блокирующих проход, и сопротивление лобовому сопротивлению при отсутствии ветра;
• сферический.

Как самостоятельно изготовить и установить вентиляционный дефлектор

Самостоятельное изготовление поворотного вентиляционного дефлектора, как правило, не рекомендуется из-за значительной сложности конструкции. А вот с дефлектором Григоровича вполне можно повозиться самостоятельно, так как при простоте устройства он гарантирует бесперебойную работу вентиляционной системы.

Простую модель дефлектора можно собрать и установить самостоятельно

Чертеж схемы и составление расчетов основаны на параметре диаметра вентиляционной шахты. На основании этого показателя принято принимать следующие коэффициенты:

• 1 — для подводящего патрубка;
• 1,7 — по высоте диффузора;
• 1,3 — по ширине;
• 1,8 — по ширине защитного колпака.

Для начала стоит сделать картонные выкройки всех элементов, затем прикрепить их к металлическому листу и вырезать. Но уверенные в себе рабочие могут позволить себе пренебречь этим этапом, перенеся все схемы разработки элементов конструкции на металлический лист.

Вырезав с помощью ножниц по металлу или болгарки все необходимые элементы, переходят к их сборке, используя для этого сварку, болты, заклепки или саморезы. Предпочтительнее использовать болты или заклепки, так как работа со сварочным аппаратом для тонколистового металла требует достойной квалификации.

Последовательность следующая:

1. Переходим к диффузору.
2. К нему крепятся скобы, которые будут удерживать зонт.
3. Установлен защитный колпачок.
4. Кронштейны крепятся к входной трубе.
5. Верхняя часть кронштейнов соединяется с диффузором.

Монтаж осуществляется по нормам СНиП; при его выполнении соблюдаются следующие правила:

• при установке круглого дефлектора на квадратную трубу использовать переходную трубу;
• ствол вентканала по высоте равен дымовой трубе, чтобы дымный воздух не проникал в помещения здания;
• установка не допускается, если устройство попадает в аэродинамическую тень, образованную соседними зданиями;
размещение
• должно производиться таким образом, чтобы дефлектор свободно обдувался ветровыми потоками, лучше всего, если он станет самой высокой точкой крыши;
• при монтаже на плоской кровле минимальная высота от 500 мм;
• при удалении вентиляционного канала от кровли на расстояние до полутора метров дефлектор возвышается над коньком крыши (парапетом) не менее чем на 500 мм;
• при расстоянии между воздухоотводом и парапетом крыши от полутора до трех метров дефлектор должен быть не ниже уровня конька крыши;
• на расстоянии более трех метров виртуальная линия, проведенная между коньком и защитным колпаком, не должна отклоняться более чем на 10º.
