Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Содержание:

  1. Что такое флюгер на дымоход
  2. Функции и задачи дефлектора и ветрозащиты дымохода
  3. Изготовление флюгеров на дымоход
  4. Принцип работы флюгера на трубе

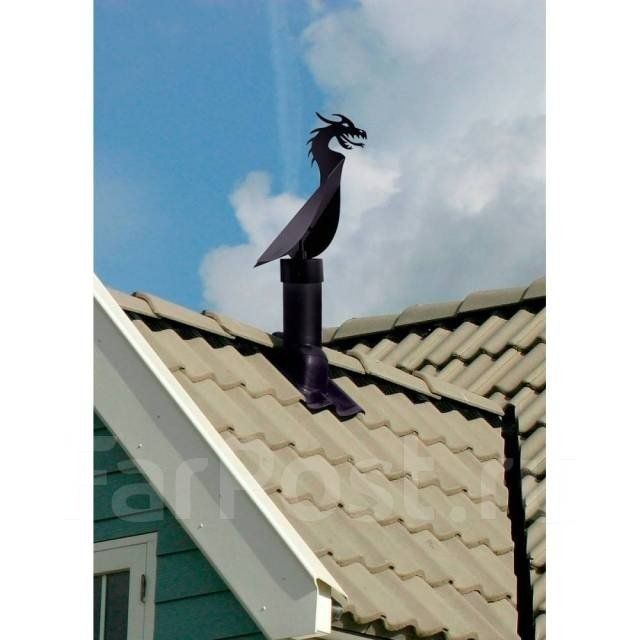

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу.

Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Устройства усиления тяги в дымоходе: да или нет? | Hetta

Правильно спроектированный и установленный дымоход обеспечивает хорошую тягу. Как минимум, достаточную, чтобы не задумываться о каких-либо дополнительных устройствах ее усиления. Но на один собранный по всем правилам профессионалами дымоход приходится несколько самодельных, собранных из приобретенных самостоятельно компонентов и спроектированных по принципу «и так сойдет». Их владельцам приходится задумываться, как усилить тягу в дымоходе, защитить его от ветра при близком расположении к высоким постройкам. Столкнувшись с обратной тягой или ее недостатком для нормальной работы печи, камина или котла, у владельцев возникает первая мысль — что можно установить, чтобы исправить ситуацию? Рынок, естественно, готов предложить массу всевозможных дефлекторов, флюгеров, турбин и дымососов. Так ли это эффективно?

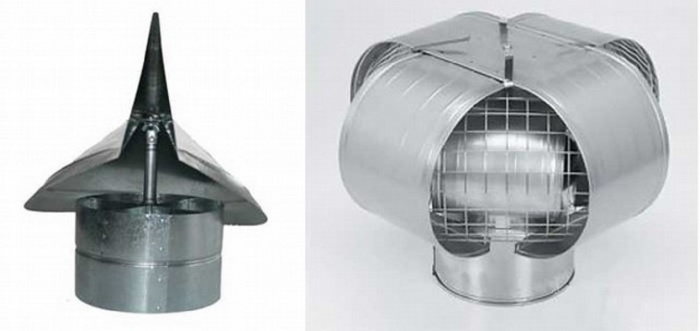

Дымоходный дефлектор

Это аэродинамическое устройство, предназначенное для усиления тяги в дымоходе посредством отклонения от него воздушных потоков.

Боковой ветер или поток воздуха, отраженый от крыши «подсасывает» дым из трубы, усиливая тем самым тягу.

Это устройство действительно помогает, но как обычно есть одно «но»: помогает только в том случае, если дефлектор правильно подобран не только по диаметру дымоходной трубы, но и по данным ветровой нагрузки.

Турбовент

Это механическое устройство в виде турбины, которая использует энергию ветра, вращаясь и создавая разрежение над дымоходом. Такое устройство хорошо для системы вентиляции или газового котла, но применять его в системах с твердотопливными котлами, печами или каминами не стоит. К тому же, это решение не лишено недостатков: в штиль оно работать не будет, а во время ветра — будет вращаться даже тогда, когда печь не работает. И тем самым «вытягивать» тепло из дома. В сильный же ветер устройство может привести к чрезмерной тяге, а это опасно перегревом первых метров дымохода и даже возгоранием сажи в нем, если дымоход не прочищен вовремя.

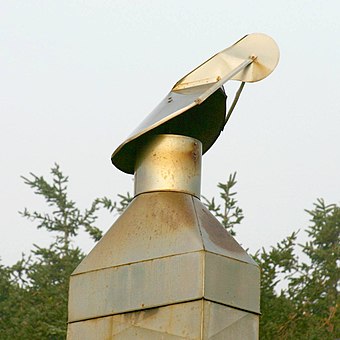

Флюгеры

Это устройство, которое всегда поворачиается против направления ветра и тем самым заслоняет устье дымохода от воздушного потока. Таким образом, это устройство никак не поможет усилить тягу, а лишь уменьшит влияние ветра на работу дымохода. Флюгер требует постоянного ухода (он нуждается в периодической смазке подвижной части), без которого может остановиться вследствие замерзания зимой или засорения и тем самым сыграть противоположную роль.

Дымовой вентилятор или дымосос

Это электрическое устройство, устанавливаемое на дымоход для того, чтобы усилить тягу в трубе. По сути — принудительная вытяжка из канала. В последнее время появились некие гибриды дымовых вентиляторов с турбовентом. Работает это так: когда ветер есть, работает турбовент, а двигатель вентилятора отключен. А если скорость ветра низкая, ветра нет вообще или по каким-то причинам тяги недостаточно — включается электромотор.

И напоследок

Законы аэродинамики пока еще никто не отменял. Под любым препятствием, установленным в дымоходной трубе или непосредственно над оголовком, неизбежно образуется зона повышенного давления. Поэтому вполне обычные последствия многих самостоятельных доработок дымоходов — это копоть, повышенное образование конденсата, темные потеки на оголовке дымохода.

Помните: любое устройство, перекрывающее трубу дымохода, практически со стопроцентной вероятностью вызовет сажистую копоть и конденсат. Лучший способ увеличить тягу в дымоходе — это изначально правильно его спроектировать и установить, доверив работу профессионалам.

P.S. Украина СНиП 2.04.05-91, пункт 3.75: «…. Устройство зонтов, дефлекторов и других насадок на дымовых трубах не допускается».

Зачем нужен дефлектор на дымоход? Как повысить эффективность дымоходной системы – рекомендации специалистов! . Статьи компании «SAVEN

Одним из основных инструментов для повышения и усиления тяги в дымоходной системе является – дефлектор на трубу дымохода. Это своеобразная палочка-выручалочка для дымохода, поскольку положительно влияет на КПД и снижает затраты на отопления. Более того, дефлектор защищает дымоходную трубу от атмосферных осадков и лишнего мусора. Благодаря техническому прогрессу дефлектор представлен на рынке в разных вариациях и моделях, осталось только разобраться какой именно нужен вам? Купить дефлектор на дымоход вы можете в нашем интернет-магазине: оставить заявку или позвонить на номер +38096886-96-14, +38050826-50-06.

Давайте начинать!

Важно понимать!!! Что главная задача дефлектора не украсить дом, а именно повысить уровень тяги в отопительной системе, чтобы вывести все продукты горения. За счет таких характеристик как: диаметр и размер труб, материал, высота изделия над крышей и даже сама форма конструкции. Ведь если она не достаточно прочная, то при плохих погодных условиях есть риск попадания дыма во внутрь системы и задымления помещения. Сама схема работы дефлектора базируется на законах физики



За счет сужения трубы движения газов ускоряется, а уровень давления на стенках конструкции снижается и образуется разряженная зона. Далее воздух с помощью дефлектора движется сквозь сужающийся канал и мы получаем разряженную область. Которая и тянет газы, а потом с помощью тяги выводит их наружу.

Наиболее популярным для дымохода до сих пор остается

дефлектор тяги дымохода ЦАГИ, который впервые получил второе дыханье благодаря техническому совершенству.

Но не будем забывать и о наработках Григоровича с Вольпером, которые легли в основу современных и усовершенствованных моделей. Более подробно поговорим об классических вариантах дымовых дефлекторов и не совсем.

А именно:

  • Вентиляционной ЦАГИ;
  • Тарельчатый;
  • Круглый «Волпер»;
  • Система Григоровича;
  • Н-образный;
  • Флюгер-дефлектор для дымохода;
  • Вращающийся дефлектор для дымохода.


Поскольку он находится под открытым небом, что повышает уровень коррозии и воздействия негативных факторов, поэтому следует обратить внимания на материал для дефлектора.

Мы рекомендуем выбирать дефлектор для дымохода с оцинкованной или нержавеющей стали, или с меди.  Ведь от качества материала завысит работа всего дымохода в целом, котла, камина или печи.

Почему нержавейка скажете вы? Все очень просто! Дымоход из нержавеющей стали выдержит не только высокие температуры годами, а и не боится вредных веществ, которые вырабатываются в процессе горения.



 Вентиляционный ЦАГИ

Как мы уже говорили раньше этот вариант пользуется популярностью уже много лет, ведь он усиливает тягу за счет создания внутри себя зоны пониженного давления воздуха, которая возникает из-за обдува ветром дефлектора снаружи. Устройство такого типа не защищает дымоходный канал от атмосферных осадков и поэтому необходимо установить отдельный колпак.





Похож на предыдущую модель, кроме крышки на канал дымохода, которая расположена выше диффузора.





Такой вариант очень прост по своей структуре и на первый взгляд напоминает НЛО. Такой вариант идеально подойдет для территории с низкими ветрами.

Грибок — дефлектор на дымоход Григоровича — популярная и эффективная модель дефлектора для дымохода. Простой в сборке и можно самостоятельно установить для своего дома или помещения.

Состоит из: нижнего цилиндра с двумя патрубками, верхнего цилиндра, конуса и двух кронштейнов.



 Н-образный дефлектор

Своеобразный дефлектор для дымохода, поскольку подходит для больших производственных помещений или мощных котельных. Все необходимые составляющие крепятся между собой таким образом, что образуется некая буква – Н.





Дефлектор флюгер на дымоход — интересный и нестандартный вариант, поскольку вращается вокруг дымовой трубы занимая при этом положения согласно направлению ветра. Сокращает длину трубы над крышей помещения и повышает КПД.

Также если используется для газового котла, то не позволяет ему самопроизвольно потухнуть.



 Вращающийся дефлектор



Данный вид движется только в одну сторону, однако такие круговые движения повышают эффективность инструмента. Плюс защищает трубу от вредных попаданий.



Какой именно выбрать вариант для дымохода – решать только вам. Но, важно помнить несколько нюансов, любая модель завысит от качества материала, грамотной установки и эксплуатации. Соблюдая простые рекомендации ваш дымоход будет работать долго и эффективно!



требования к установке и правила монтажа

Необходимость установки дефлектора дымохода

На функционировании отопительного оборудования отражается то, как в системе циркулирует воздух и устраняется дым. Если эти механизмы не отлажены, то процесс сгорания топлива нарушается, угарный газ проникает в помещение и наносит серьёзный ущерб здоровью.


Каждая часть дымохода должна быть установлена правильно, в противном случае тяга будет плохой

Случается, что нормализовать работу печи или камина правильные параметры дымовой трубы, то есть сечение, высота и конфигурация не в состоянии. В такой ситуации и прибегают к дефлектору, устанавливаемому на верхнем участке дымоотвода.

По правилам канал для отведения дыма должен быть вертикальным и довольно прямым. Рекомендуемая высота трубы над уровнем конька кровли — менее 50 см.

На дефлектор возлагается важная миссия — выравнивать или усиливать тягу в отопительном оборудовании. Помощником устройства в этом деле выступает ветер, создающий пространство с разряжённым воздухом и выталкивающий в него продукты сгорания, которые не смогли выйти из дымового канала.


Дефлектор зачастую спасает ситуацию, если тягу не получается улучшить никакими другими средствами

Дефлектору поручены и некоторые другие задачи, способствующие улучшению работы дымоотвода в целом. Приспособление блокирует доступ дождевой воды и снега в отопительное оборудование. Благодаря дефлектору печь функционирует без перебоев даже в ненастный день.

Принцип работы флюгарки

Функционирование дефлектора или флюгарки представляет собой следующий процесс:

  • когда ветер дует в трубу сверху вниз, продукты сгорания топлива вытягивает нижнее кольцевое отверстие устройства;
  • если потоки воздуха воздействуют снизу вверх, то газы выцеживает верхняя кольцевая прорезь;
  • при дуновении ветра в горизонтальном направлении угарный газ и другие ненужные вещества высасывают сразу два отверстия.

Хуже всего флюгарка работает в ситуации устремления ветра снизу вверх. Это связано с тем, что зонтик отталкивает потоки воздуха и направляет их в сторону, обратную движению продуктов сгорания.


Устройство заставляет ветер путешествовать в определенном направлении, что улучшает тягу

Чтобы дефлектор работал без сбоев, вне зависимости от направления ветра, зонтику устройства придают форму двух конусов, соединяемых основаниями. Нижнему конусу отведена определённая роль — отталкивать потоки воздуха и продуктов сгорания топлива, раздвигая их и устремляя к выходному отверстию трубы.

Изготовление дефлекторов

Дефлектор для дымовой трубы — это устройство, состоящее из трёх главных частей: нижнего цилиндра, верхнего стакана (диффузора) и конусообразного колпака (зонтика).

Нижний цилиндр производится из трубы, материалом для создания которой может служить асбест, металл или керамика. К этому элементу присоединяют верхний стакан, фиксируемый на трёх или четырёх стойках и увеличивающийся книзу. Над ним устанавливают колпак в форме конуса, иногда называемый зонтиком.

На верхнем участке и нижнего, и верхнего стакана создают кольцевые отбои. Они не дают ветру принимать вертикальное направление.


Дефлектор состоит из: 1 — зонт-колпак, 2 — лапки, 3 — конусный щиток, 4 —диффузор, 5 — патрубок, 6 — корпус

Флюгарку устанавливают особым образом, чтобы ветер, дующий в любую сторону, не создавал преград для выведения газов. Воздушные потоки должны способствовать высвобождению продуктов сгорания, притягиваемых верхним и нижним кольцами.

Диффузор и зонтик — это изделия, чаще всего сделанные из стали, покрытой цинком. Лучшим сырьём для создания этих деталей дефлектора служит качественная котельная сталь, ведь они функционируют в условиях переменной влажности, неожиданных перепадов температуры и высокого риска образования ржавчины.

По конструкции флюгарки разделяют на виды:

  • дефлектор Григоровича;
  • дефлектор-флюгер;
  • Н-образный дефлектор;
  • дефлектор ЦАГИ;
  • искрогаситель.

Виды дефлекторов

Вид устройстваХарактеристики

Дефлектор ЦАГИ

Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый

Круглый Волпер

Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях

Дефлектор Григоровича

Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду

Тарельчатый Astato

Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали

Н-образный

Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства

Дефлектор-флюгер

Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали

Вращающийся дефлектор

Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Вопросы по расчётам

Если вы решите изготовить дефлектор самостоятельно, вам не обойтись без грамотных расчётов и эскиза задуманного изделия. Основываться требуется на внутреннем диаметре дымоотвода.

Также необходимо знать зависимость параметров дефлектора и этой величины.

Для выявления величин требуется произвести умножение базового размера:

  • нижнего диаметра (D) – на 2,
  • верхнего – на 1,5,
  • высоты конуса и зонта – на 0,25.
  • для входа трубы в диффузор – на 0,15

Если планируется стандартное изделие, то размеры можно взять из этой таблицы (параметры в см):

Внутренний D трубы Высота дефлектора (см) D диффузора (см) 12 14,4 24 14 16, 8 28 20 24 40 40 48 80 50 60 100

Используя эти данные, можно не прибегать к расчётам. Но если не нашли требующихся значений, берите на вооружение калькулятор.

Создавая дефлектор своими руками и персональными параметрами, применяйте следующие формулы:

D диффузора = 1,2 х D внутренней трубы.

H = 1,6 x D вн. трубы;

Ширина крышки = 1,7 x D вн. трубы.

Зная все параметры, можно вычислить величину развёртки конуса зонта. Срабатывает теорема Пифагора:

R = √(D/2)² + H²

Далее определяются размеры участка, который будет создан из заготовки.

Следует учесть длину полной окружности. При условии 360 градусов она (L) составляет 2π R.

Длина круга, служащего основанием созданного конуса (Lm) уступает величине L. Их отличие служит основой для вычисления длины дуги сектора Х.

Для этой задачи формируется пропорция:

L/360⁰ = Lm/Х

На её базисе определяется искомый параметр: Х= 360 х Lm/ L. Затем результат нужно вычесть из 360. Это и есть ответ в определении размера вырезаемого участка.

Если дефлектор по высоте должен достигать 16,8 см, в диаметре – 28 см, то заготовка имеет радиус 21,9 см, её Lm = 218.7 х 2 х 3.14 = 137,3 см.

Длина окружности необходимого конуса вычисляется так: 28 х 3.14 = 87,9 см. Из этого получается: 879/1373 х 360⁰ = 230⁰. Угол вырезаемого участка = 130 градусов (360 – 230).

Если требуется соорудить усечённый конус, вам будет известна только высота усечённого отрезка. Но расчёт производится так же, по теореме Пифагора.

Полная высота вычисляется так:

(D – Dm)/ 2H = D/2Hp

Из этого получается, что Hp = D x H / (D-Dm). Затем определяются размеры заготовки для всего конуса. Из результата вычитается её верхняя часть.

Если известно больше данных для создания усечённого конуса, например Н = 24 см, нижний D — 40 см, а верхний — 30 см.

Вся высота (Hp) составляет 96 см. Это результат решения 40 х 24/ (40 – 30).

Наружный радиус (Rz) =98, 6 см. Получается из операции Rz = √(40/2)² + 96².

Радиус наименьшего отверстия (Rm) достигает 23,9 см. Это итог действий Rm = √(96 – 24)² + (30|2)²

Угол отрезка равен 73.4 градусам. Результат расчёта 36/2 х 40/98.6

Радиус одной дуги — 98.6 см, второй – 23,9 см. Обе вычерчиваются из одной точки под углом 73.4⁰.

Если требуется состыковка краёв внахлёст, добавьте припуски.

Самостоятельная работа

Здесь представлены примеры создания самых популярных моделей: ЦАГИ и Григоровича.

Для сотворения первого устройства основывайтесь на его D и сечении вентиляционного туннеля. Далее представлен общий чертёж данного приспособления:

Здесь:

d – диаметр узкого сектора диффузора,

1,25d – его широкая зона,

1.2d – высота кольца,

d/2 – дистанция от узкого участка до нижней грани кольца,

1.2d + d/2 – совокупная высота диффузора,

2d – диаметр всего кольца,

1,7d – ширина зонта

Для создания устройства используйте лист металла, покрытый цинком. В работе понадобятся:

  • ножницы, режущие металл,
  • линейка,
  • дрель,
  • строительный степлер.

На заготовке прочертите эскиз деталей. Для этого рассчитайте один шаблон, применяя формулу p=2πR. Используйте диаметр широкого сектора и умножьте на 3,14. Полученное число делите на 10. Это одно сторона шаблона.

Аналогично рассчитайте узкий участок. Из таблицы берётся высота, затем полученные результаты переносятся на материал. Это 1/10 от всего чертежа.

Шаблоны прикладываются друг к другу, и это повторяется 10 раз. Прорисовываются линии. По краям добавляется по 2 см для стыков.

Далее происходит выкройка для изготовления диффузора дефлектора ЦАГИ. Действуйте ножницами строго по линиям. Также понадобятся расчёты некоторых параметров

  • Длина всей заготовки. Учитывая, что пара диаметров воздушного туннеля идентичны D кольца, рассчитывается длина круга (p=2πR), прибавляются 2 см.
  • Ширина кольца. D воздуховода умножается на 1,2.

Эти данные переносятся на материал, и вырезается заготовка. Она сгибается в кольцо. Для крепежа применяется нахлёст по 1 см со всех сторон.

Затем делаются отверстия, и окончания заготовки фиксируются заклёпками.

После этого вычерчивается круг на рабочем листе. При отсутствии скрупулёзных размеров, подбирается D в диапазоне 1,7 – 1,9d.

D кольца переносится на материал. От центра окружности проводится пара радиусов, при этом их должен отделять угол в 30 градусов. Вырезается этот участок, края соединяются так, чтобы образовался конус с диаметром в указанном спектре. Для крепления краев используются заклёпки.

Вместо кронштейнов можно применять металлические полоски шириной 1,5-2 см. Одна сторона монтируется к наружной части диффузора, вторая сгибается так, чтобы кольцо с зонтом фиксировались синхронно.

Если планируется устройство Григоровича, то в конструкцию добавляется обратный конус, а зонт на 3-4 см превосходит его диаметр.

После изготовления обеих деталей, меньшая помещается в большую и обводится маркером. На втором конусе устраиваются надрезы по образованной черте. Должно получиться 8 полосок на равной дистанции, и они загибаются во внутреннюю сторону. Благодаря им обратный конус прочно крепится в зонтике.

Если применяется данный конус, и зонт монтируется к диффузору, для крепления используются шпильки. В первом элементе создаются три отверстия по окружности. В них помещаются шпильки, для фиксации задействуются гайки.

После этого конус присоединяется к зонту. В верхней зоне диффузора снаружи ставятся алюминиевые или жестяные петли. В них помещаются свободные окончания шпилек и фиксируются.

Можно ли поставить дефлектор Григоровича на дымоход для газового котла самостоятельно? Ответ утвердительный.

Для этого на одной линии просверливаются три дырки. Дефлектор помещается в трубу и фиксируется болтами. На оси собираются и скрепляются друг с другом эти элементы: подшипник, цилиндр, колпак и флюгер.

Для нормальной работы периодически смазывайте подшипник, а зимой не допускайте обморожения конструкции.

Таблица размеров

Диаметр канала (внутренний), мм dВысота дефлектора, мм НШирина диффузора, мм D

120 145 241
140 167 280
200 241 400
400 481 800
500 600 1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

  • Высота дефлектора = 1,6 (1,7)×d.
  • Ширина колпака = 1,7 (1,8)×d;
  • Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Подготовительный этап

На этом этапе необходимо обратить на ключевые моменты изготовления флюгарки:

  • Эффективность установки колпака будет зависеть от правильно сделанных замеров.
  • Выбор готового проекта или изготовление личного чертежа конструкции флюгарки.
  • Выбор стройматериала. Для выполнения дымника можно использовать оцинкованную сталь, листовой металл с полимерным покрытием.
  • Применение защитной сеточки, которая препятствует проникновению птиц в дымоходную трубу.
  • Экран с функцией отражения тепла. Приспособление не позволяет перегреваться полимерному покрытию на трубе.

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

Самостоятельное изготовление устройства

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№ОписаниеИллюстрация

Шаг 1. На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.

Чертеж

Вырезанные из бумаги детали

Шаг 2. Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.

Подготовка к раскрою

Шаг 3. Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4. В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5. Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.

Свернутая заготовка

Шаг 6. Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.

Заготовка-конус

Шаг 7. Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.

Крепление полос

Загиб полосок

Шаг 8. При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

  • высоту всего изделия принимаем равной примерно 1,7 х D;
  • диаметр колпака в основании считаем равным 2 х D;
  • высоту колпака делаем около 5 — 7 см;
  • больший диаметр диффузора тоже принимаем равным 2 х D;
  • меньший диаметр считаем равным диаметру дымохода;
  • высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

  • ножницы по металлу;
  • молоток;
  • плоскогубцы;
  • заклёпочный пистолет;
  • рулетка;
  • карандаш;
  • картон;
  • циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

  1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

    Угол развёртки вычисляется по довольно простой формуле

  2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.

    Для того чтобы проверить правильность раскроя, сначала модель можно собрать из картона

  3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
  4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.

    Ножницами по металлу можно аккуратно разрезать оцинкованный лист по проведённой разметке

  5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

    Готовые детали скрепляются заклёпками или болтами

  6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: колпак на дымоход своими руками

Установка дефлектора


Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.


После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Польза и вред

Установленный дымник не только защищает дымоходную трубу от конденсата, но и имеет основные функции:

  • Является препятствием для попадания различного мусора в дымоходную трубу.
  • Продлевает эксплуатационный срок трубы, поскольку осадки практически не попадают внутрь дымохода.
  • Эстетичный внешний вид флюгарки позволяет создавать неповторимую внешность всему дому.
  • Некоторые разновидности данного устройства имеют возможность повышения тяги в дымоходе. Для этой цели были изобретены флюгарки с дефлектором. Но и обычные конструкции могут увеличить силу тяги на 20%.


Если помещение отапливается газовым котлом, то установка различных зонтиков и колпаков запрещено. Дымоходная труба для газового оборудования оснащена насадкой в виде сопла с открытым верхом. Воспрещение объясняется тем, что в зимний период флюгарка обмерзает и на ней образуется слой льда. С временем образовавшиеся сосульки заслоняют рабочий проем, снижая силу тяги. В дальнейшем будет происходить скапливание угарного газа, что приведет к трагическим последствиям. Причиной сбора конденсата и обледенения флюгарки является то, что газовое отопление относится к котлам с высоким КПД. Твердотопливные котлы обладают меньшей продуктивностью, поэтому установленная флюгарка не подвергается образованию конденсата.

Для защиты газового оборудования применяются дымники усложненной конструкции, которые представлены в виде короба, закрывающего кирпичное основание. При этом на вентиляционных трубах устанавливаются дымники с крышей, а дымоход оборудован соплом.


Вред, который может нанести установленная флюгарка, это повреждение крыши дома. При неправильной установке порывы ветра снесут конструкцию, которая повредит не только крышу здания, но и дом.

Зачастую для увеличения вытяжки на верхней части фановой трубы устанавливают различные вытяжные устройства: флюгарка, дефлектор. Такое дополнительное приспособление на выводе канализационного стояка не только не увеличивает тягу, но и препятствует выходу газов из канализационной трубы. Флюгарка увеличивает образование конденсата, который в дальнейшем будет проникать в канализацию. В зимнее время накопившаяся влага замерзает, что приводит к снижению тяги.


Проверка тяги

Проверка тяги – обязательный момент. Для этого необходимо развести сильный огонь и понаблюдать за удалением продуктов горения.

Советы специалистов

Не берите слишком тонкую оцинковку. На некрупные изделия лучше взять лист толщиной 0,7-0,8 мм, на крупные – 1 мм.

Не экономьте на материалах – в данном случае качество играет огромную роль для обеспечения долговечности Вашего изделия.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

  • любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
  • на пологой кровле устье трубы полагается размещать выше ограждений;Вокруг устья трубы должно быть свободное пространство
  • на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
  • дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
  • корпус устройства должен хорошо обдуваться независимо от направления ветра;
  • вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
  • монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

  • монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
  • установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

Источники

  • https://Roofs.club/dymohod/deflektor-na-dyimohod-svoimi-rukami-chertezhi.html
  • https://banya-expert.com/pechi/deflektor-na-dymoxod.html
  • https://zen.yandex.by/media/id/5b17ebcc00b3dd1c10610b6a/deflektor-na-dymohod-gazovogo-kotla-principy-ustroistva-i-vidy-5e3aac037d75d75b7669806f?from=feed&rid=433972121.619.1587956249881.96687&integration=site_desktop&place=layout&secdata=CNX776mBLiABMAJQDw%3D%3D
  • https://SdelatBanyu.ru/pechi-i-dymokhody/deflektor.html
  • https://stroy-podskazka.ru/krysha/flyugarka/
  • https://kakpostroit.su/deflektor-na-dyimohod-svoimi-rukami/
  • https://hozsektor.ru/kolpak-na-dymohod-foto-video-kak-vybrat-dymnik-na-trubu-dymohoda
  • https://planken.guru/otdelka-i-montazh-fasadov/kolpak-na-trubu-dymohoda-kak-sdelat-svoimi-rukami-chertezhi.html
  • https://vseotrube.ru/ventilyatsiya-i-dymohod/deflektor
  • https://kachestvolife.club/otoplenie/delaem-deflektor-na-dymohod-uvelichivaem-tyagu-spasaemsya-ot-vetra
  • https://InfoTruby.ru/primenenie/deflektor
  • https://otivent.com/kolpak-na-trubu-dymohoda-svoimi-rukami

виды устройств и принцип работы

Дефлектор уже много лет используется в качестве элемента декора для дымовой трубы. Ранее устройство называли «дымником». Но красивый внешний вид постройки – не единственная причина его установки. Дефлектор на дымоход ставят для того, чтобы создать хорошую тягу в трубе.

Для чего предназначен дефлектор?

Дефлектор – это устройство, которое блокирует внешнее воздействие на дымоход. Он не дает проникнуть в трубу различному мусору и блокирует воздушные потоки. Дефлектор стандартного типа состоит из трех обязательных элементов: цилиндра, диффузора и защитного колпака. Защитный колпак препятствует попаданию в дымоход каких-либо предметов.

Цилиндр уменьшает интенсивность ветряных потоков. Воздушные потоки ударяются об цилиндр и частично поднимаются вверх. В итоге ветер захватывает продукты сгорания, которые выходят из дымохода, что в несколько раз улучшает тягу дымовой трубы. Так как потоки двигаются по прямой, не создаются завихрения. В итоге угарный газ полностью выводится наружу из дымохода. Такой эффект происходит благодаря закону Бернулли о газах. В канале с уменьшающимся поперечным сечением растет скорость движения газов, при этом падает давление. Попадая в зону с низким давлением, поток воздуха ускоряет вывод веществ. В случае дефлектора – дым.

Принцип действия дефлектора

Дефлекторы устанавливают на дымоход в качестве защитного устройства от внешних факторов. Он осуществляет несколько функций:

  • препятствует появлению обратной тяги во время сильного ветра, из-за которой дым может попасть в помещение;
  • защищает трубу от попадания посторонних предметов, таких как листья, мусор или птичьи гнезда;
  • не дает проникать в дымоход осадкам;
  • способствует беспрепятственному отходу из трубы продуктов сгорания;
  • препятствует затуханию пламени в печи;
  • осуществляет прирост тяги до 20%, благодаря чему лучше прогорают угли.

Во время строительства дымохода учитываются многие факторы. Расчет диаметра канала, высоты трубы и формы сечения проводится с учетом того, чтобы тяга была максимальной. Но предусмотреть все ситуации невозможно. Сильные порывы ветра могут создать в дымоходе обратную тягу, пропадет необходимая разница в давлении, из-за чего продукты сгорания не будут проникать через дымоход. Предотвратить возникновение всех этих явлений помогает дефлектор.

Установка дефлектора на трубу дымохода желательна для печей любого типа.

Разновидности дефлекторов

Изначально улучшить тягу во всем мире пытались при помощи изменения чертежей дымовых отверстий. Такой способ был не особо эффективный, из-за чего разработали специальные устройства – дефлекторы. Впервые они были сделаны группой сотрудников ЦАГИ – Центрального аэрогидродинамического института. Их разработки используются и по сей день как основа для любых типов дефлекторов.

К популярным видам устройств относятся:

  • Дефлектор ЦАГИ;
  • Дефлектор Григоровича;
  • Круглый Волпер;
  • Astato;
  • Н-образный дефлектор;
  • Вращающийся дефлектор;
  • Дефлектор-флюгер.

Каждый тип устройства обладает своими уникальными характеристиками.

Дефлектор ЦАГИ

На сегодняшний день дефлектор ЦАГИ является самым распространенным устройством для защиты дымохода. Он представляет собой предмет цилиндрической формы. Дефлектор, диаметр которого больше, чем устье дымохода, закрепляется над трубой, формируя диффузор. В итоге по бокам от цилиндра появляется высокое давление, а воздух сверху и снизу устройства разряжается. Это приводит к повышению тяги. Дефлектор ЦАГИ изготавливается из металла. Чаще всего используется оцинкованная сталь.

Минусом такого устройства является отсутствие защитного экрана для устья дымохода от попадания мусора. Поэтому дефлектор ЦАГИ обычно включает в себя защитную крышку в виде конуса. Также в этом устройстве нет защиты от завихрения воздушных потоков по верхнему краю цилиндра.

Дефлекторы ЦАГИ

Дефлектор Григоровича

Дефлектор Григоровича является отличным вариантом для установки в домах, которые находятся в безветренной местности. Устройство выглядит как высокий конус, расширяющийся к низу. Дефлектор Григоровича устанавливается непосредственно в сам дымоход на треть своего размера.

Продукты горения, выходя из устья дымохода, попадают в конус, что вызывает разряжение воздуха. В итоге внешний поток воздуха дополнительно усиливает тягу.

Дефлектор Григоровича

Круглый Волпер

Для банных комплексов идеальным решением является выбор в пользу Круглого Волпера. Этот дефлектор практически идентичен со стандартным дефлектором ЦАГИ за исключением одного элемента. Крышка в виде конуса, которая защищает дымоход от попадания мусора, находится выше диффузора. Это создает дополнительное разряжение воздуха в верхней части цилиндра.

Для создания Круглого Волпера используют металлы, такие как нержавеющая сталь, медь или цинк.

Astato

Конструкцию дефлектора Astato называют тарельчатой. Это устройство открытого типа. Тарельчатый дефлектор представляет собой защитный козырек, который препятствует попаданию воздушных потоков в дымоход. Снизу на козырьке находится колпак, который направлен в сторону дымовой трубы. На устье дымохода одевается кольцо, которое создает усеченный конус.

Дефлектор Astato увеличивает тягу из трубы в два раза. Он работает исправно, независимо от того, в какую сторону направлен ветер.

Н-образный дефлектор

Н-образный дефлектор подходит для сооружений, в которых требуется создание сильной тяги. Устройство применяется для защиты дымоходов котельных, а также используется в промышленных зданиях.

Диаметр дефлектора должен совпадать с диаметром трубы. Он закрепляется непосредственно на конце дымохода. Плотное соединение осуществляется благодаря специальной врезке. На горизонтальной части закрепляются две вертикальные трубы. Из-за такой формы дефлектор и получил свое название.

Благодаря тому, что основная труба размещается горизонтально, в нее не попадает мусор. Боковые трубы создают равномерное движение воздушных потоков. Чтобы в них не накапливались атмосферные осадки, вертикальные трубки представляют собой сквозные отверстия.

Вращающийся дефлектор

Вращающийся дефлектор устанавливается на дымоход от газового котла. Он представляет собой металлический купол с небольшими лопастями, которые вращаются от движения ветра.

Устройство защищает дымоход от попадания туда посторонних предметов, а также атмосферных осадков. Движение лопастей ускоряет процесс тяги. К недостаткам устройства можно отнести то, что оно абсолютно бесполезно в безветренную погоду. Еще одна проблема вращающегося дефлектора – это возможное обледенение конструкции. Из-за этого устройство приходится постоянно очищать в зимний период или использовать подогрев.

Вращающийся дефлектор

Дефлектор-флюгер

Дефлектор такого типа часто используется для украшения зданий. Он состоит из вращающегося корпуса и непосредственно флюгера. Последний крепится на верхнюю часть дефлектора и создает непрерывное вращение конструкции. В результате происходит усиление тяги в дымовой трубе.

Для изготовления дефлектора-флюгера применяют нержавеющую или углеродистую сталь. Часто на флюгере устанавливается специальная стрелка, которая указывает направление ветра. Недостатком дефлектора-флюгера является недолговечность подшипника, который обеспечивает вращение подвижной части.

Дефлекторы-флюгеры

Монтаж дефлектора на дымоходе

Дефлектор нужно подбирать исходя из параметров трубы. Некоторые конструкции прикрепляются сверху на дымоход. Встречаются модели дефлекторов, у которых диаметр цилиндра должен совпадать с выходным устьем трубы.

Диаметр дефлектора обычно составляет от 10 до 50 см. Ширина диффузора моделей может варьироваться от 24 до 100 см. По высоте дефлектор может достигать от 14 до 60 см.

Устанавливая дефлектор на дымовую трубу, необходимо руководствоваться следующими правилами:

  1. В зависимости от типа крыши должны различаться способы монтажа дымового отверстия. На плоской крыше дымоход должен выходить за ограждение. На скатном типе устье трубы должно располагаться выше конька, если между ними менее 1,5 метров. Если более, выходное отверстие располагается на одинаковом уровне с коньком.
  2. У монтажа цилиндрического дефлектора на кирпичном дымоходе есть особенности. Необходимо использовать переходные патрубки, иначе не будет нужной тяги.
  3. Дефлектор должен обдуваться со всех сторон. Следует избегать установки устройства, если его частично закрывает от ветра соседнее здание.
  4. Вид дефлектора стоит подбирать согласно местности, на которой находится здание. Если сооружение располагается на пустыре, где очень сильные воздушные потоки, желательно устанавливать самые мощные типы дефлекторов. К ним относятся Н-образные устройства. При климате с суровыми зимами желательно воздержаться от установки вращающегося дефлектора, так как он может обледенеть.

Закрепить дефлектор на дымоходе можно, используя различные материалы:

  • врезки на самом дефлекторе;
  • болты;
  • кронштейны;
  • хомуты.

Часто вместе с этими креплениями используется уплотнительная лента для лучшего сцепления двух поверхностей.

Простой дефлектор своими руками

Изготовить дефлектор самостоятельно можно при помощи нержавеющей стали. Для этого необходимо сделать предварительную заготовку. Стоит рассчитать согласно параметрам дымовой трубы размеры элементов дефлектора. Чертеж должен включать три основных элемента: защитную крышку в виде конуса, диффузор и цилиндр.

Самодельный дефлектор на дымоход

Изготовив чертеж, необходимо вырезать из листа нержавеющей стали все элементы. Для этого подойдет нож по металлу. В качестве материала для соединения диффузора и цилиндра можно использовать болты и гайки. Наиболее прочное соединение обеспечит использование сварочного аппарата. Конусообразный колпак следует закрепить при помощи кронштейнов, их можно сделать из металла.

Дефлектор может увеличить тягу в дымоходе в несколько раз. Это устройство необходимо на дымовой трубе, так как препятствует ее засорению. Также дефлектор минимизирует возможность обратной тяги и делает печь более безопасной.

Флюгер на дымоход своими руками

Флюгер собственными руками давно было принято ставить в городах на берегу моря чтобы провести измерения направления и силы ветра. Сделав флюгер собственными руками, хозяин дома делал собственное жилье узнаваемым, вносил в его внешнее убранство неповторимый компонент декора. Устанавливая флюгер для дымоотвода с дефлектором собственными руками, хозяин дома увеличивает рабочую эффективность и уровень защищенности дымовой трубы.

Флюгер, устанавливаемый на дымоходную трубу, как правило выполняет ряд функций сразу

Устройство, виды и функции флюгера на трубу дымоотвода

Для производства привлекательного флюгера на дымотвод собственными руками чертежи потребуются в первую очередь, на них следует отобразить важные элементы устройства. Оно составлено следующими элементами:

  • корпусом – Основанием, в которое ставится ось. Корпус будет закреплен на дымоходной трубе;
  • подшипником, находящимся в корпусе. Собственно в него ставится ось, подшипник позволяет ей свободно вращаться при дуновениях ветра;
  • указателем сторон света. Создается в виде 2-ух скрещенных под прямым углом прутьев. На концы прутьев наносятся буквенные определения сторон света. Ориентировка указателя выполняется с применением компаса;
  • вертикально разместившейся осью одного диаметра с подшипником, через который она ставится в корпус;
  • колпачком на флюгерной оси, собой представляет конус или круг. Его назначение – не позволять проникновения влаги на корпус;
  • флажком на флюгерной оси в виде маленькой лопасти. Собственно флажком, приводимым в движение порывами ветра, указывается направление ветровых потоков. Флажок рассматривается как основное поле для реализации идей в области украшения, когда ставится флюгер на дымотвод собственными руками;
  • противовесом, устанавливаемым с другой стороны флажка, чтобы сбалансировать его.

Конструкция флюгера неимоверно проста и не включает каких-нибудь нестандартных компонентов

Прежде чем приступать к выполнению для флюгера на дымотвод чертежей с размерами, надо определиться с большим рядом вопросов. Обязательно, какой вид устройства будет ставиться:

  • декоративный. Его главным назначением будет придание необычности экстерьеру строения, тогда как главными функциями можно будет и совсем пренебречь;
  • традиционный, для определения направления ветра;
  • флюгер Вильде, в комплектации которого наличествует маленький пропеллер или подвес (подвешенная пластина). При помощи флюгера Вильде устанавливается и направление ветра, и сила ветрового потока (по отклонению пластины от вертикального положения, принимаемого за нулевое значение), а еще отпугиваются крутящимся пропеллером птицы;
  • метеорологический. Кованый метеорологический флюгер честно сообщает метеорологам-любителям точное направление ветра;
  • дымоходный. Флюгер на дымоходную трубу делается таким образом, чтобы его корпус не позволял проникать вовнутрь осадкам атмосферы, мусору и птицам. Установив дымоходный флюгер собственными руками с крутящимся Основанием, получается добиться столь важного эффекта, как предотвращение проникновения осадков и обратной тяги, способной даже загасить печь.

Сделав флюгер собственными руками, возможно дать ему целый несколько функций:

  • защиты дымоотвода от проникновения осадков и порывов ветра;
  • отпугивания птиц, которые стремятся обустраивать гнезда в тёплых местах;
  • указания направления ветра;
  • определения сторон света;
  • определения силы ветра;
  • компонента декора, украшающего кровлю и здание в общем, придающего ему своеобразие и узнаваемость, необычность.

Подобрав для флюгера интересный дизайн, можно создать собственное жилье неподражаемым

Выбор инструментов и материалов и изготовление флюгарки на трубу дымоотвода

Решив установить флюгер на дымотвод проделав нужные чертежи, перейдем к подбору материалов для производства. Дефлектор на дымотвод собственными руками, соединенный с флюгером, должен оказаться:

Исходя из данных требований, останавливаем выбор на:

  • стали оцинкованной;
  • листовом железе;
  • нержавейки;
  • кованом металле;
  • металлопрофиле;
  • меди.

Кол-во материалов зависит от размеров конструкции, которую в большинстве случаев выполняют высотой в 700-800 мм и шириной 400-500 мм.

Для производства понадобится применение подобных инструментов:

  • дрели;
  • рожкового ключа;
  • напильника;
  • ножниц для работы с металлом;
  • аппарата для сварки (при условиях выполнения сварных соединений).

Для флюгера имеет смысл применять металл, стабильный к коррозии, а собирать детали можно с помощью винтов

Очередность изготовления флюгера такая:

  1. Корпус создается из трубы из металла, длина которой составляет 130 мм, а диаметр – 13-15 мм. Сверху трубы на резьбу ставится подшипник нужного диаметра.
  2. Из 2-ух нешироких стальных полосок, скрепляемых при пересечении под угол в 90?, создается указатель сторон света. Для такой розы ветров вырезаются и красятся буквы для указания сторон света (север, С или N, принято красить синим, юг, Ю или S — красным). Взамен букв могут применяться статуэтки, символизирующие нечто важное с точки зрения домовладельца или просто отвечающие его эстетическим выборам. Делая устройство намного проще, можно обойтись покраской концов указателей. Прикрепляется указатель к корпусу при помощи сварки, но задействовать компас для правильного выставления придется в первую очередь.
  3. Для производства вертикальной оси понадобится гладкая арматура. Наварив к кончику на месте выхода из трубы колпачок, перекрывается путь для попадания влаги. Для данной цели возможно также применение уплотнителя из резины.
  4. Чтобы вырезать флажок, нужно заблаговременно сделать выкройку на картоне. Картонную выкройку накладуют на лист металла и обводят контур. Вырезать по контуру стоит неспеша и бережно, избегая возникновения зазубрин.
  5. Флажок прикрепляется к части сверху вертикальной оси. Пользуясь противовесом, производим нужную балансировку, чтобы установить флажок строго горизонтально.
  6. Создается сборка всех компонентов конструкции, которая может быть восполнена вертикальными пропеллерами. Они не только будут приводить в движение украшающие флажок статуэтки, но и отпугнут птиц. Есть возможность применение чеканки по металлу, рельефность поверхности флюгера будет создавать впечатление объемности.

Необходимо обратить свое внимание! Подшипник в первую очередь смазывается солидолом (литолом), чтобы обеспечить плавность движения вертикальной оси.

Флюгер-дефлектор будет помогать усилению в дымоходе тяги

Как установить флюгер-дефлектор на дымоходную трубу

Точность работы флюгера как метеорологического устройства зависит от установочной высоты над поверхностью. Точные показания будут достигнуты во время установки на небольшой 12-метровой высоте.

Устанавливая конструкцию на дымоходной трубе, добиваются того, что потоки воздуха не смогу проникать в дымотвод, наталкиваясь на преграду в виде конического верхнего колпака. Взвешенный выбор конструкции даже дает возможность добиться улучшения тяги за счёт завихрения потоков. Конструкция дефлектора с флюгером дает возможность добиться усиления тяги даже во время ветра, дующем снизу. Подсоединенная к дефлектору конструкция вращением механизма и конуса создаёт завихрения, мешает проникновению ветра вовнутрь трубы и увеличивает тягу.

Так как конструкция создается из металла, то в зимнее время непременно появление наледи за счёт появления конденсата при выходе пара, что в большинстве случаев считают непоправимым недочетом. Проблему можно решить предотвращением проникновения влаги в подшипник, периодической смазкой и отслеживанием образования наледи. Отвод конденсата с поверхности внутри создается специализированными капельниками, которые не дают попасть ему в трубу. Проблема же коррозии крутящихся частей устраняется их покраской.

Важно! В большинстве случаев считают, что дефлектор с флюгером показывает надлежащую результативность лишь в случае установки на прямом дымоходе, идущем от котла на твердом топливе (печи).

Установка изготавливается в три момента:

  1. Одевается цилиндр.
  2. Цилиндр крепится при помощи крепёжных элементов.
  3. Хомутами фиксируются колпак и диффузор.

Проводя установку, идут таким правилам:

  • если у дефлектора круглое сечение, а труба — прямоугольного (квадратного) профиля, то понадобятся переходные отрезки трубы;
  • крепление дефлектора к трубе крупного диаметра создается к внутренней стороне с применением переходных ножек;
  • крепление колпака к цилиндру в первую очередь создается таким образом, чтобы он сформировал обратный конус. Тогда конструкция будет результативно работать, несмотря на изменения скорости и направления ветра.

Собственноручное изготовление флюгера – практически очень простая задача, единственно требующая правильного представления о целевом назначении и правильного исполнения технологических операций. В результате возникнет симпатичное устройство, придающее неповторимый образ зданию.

Улучшение деревянного дымохода, чтобы остановить обратную тягу

Последнее обновление : суббота, 28 февраля 2015 г., Создано : среда, 9 января 2008 г.

У Рика из Нью-Брансуика возникли проблемы с задним ходом дровяной печи, и он хочет знать, поможет ли закладка дымохода снаружи дома. Создание обратной схемы или сложный запуск с дровяной техникой часто является проблемой, и в этой базе данных есть несколько записей, которые касались этой проблемы на протяжении многих лет, но позвольте мне собрать их все вместе здесь.

Мы должны понимать, что дровяные печи обычно управляются вручную и, следовательно, работают при широком диапазоне температур, что затрудняет их настройку, чтобы они всегда работали идеально без обратной тяги. На самом деле установка дровяных приборов — это настоящая наука, и вы можете найти профессионала, который поможет вам, который имеет сертификат WETT (техническое обучение по древесной энергии) Канадским институтом древесной энергии — верный признак того, кто может разделить миф о стране от строительной науки.

ОПРЕДЕЛЕНИЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ДЫМОХОДА

Вот фотография, на которой показаны элементы худшей установки дымохода, которую вы могли иметь.

Первый , дровяной прибор в подвале всегда имеет больше проблем, чем тот, который установлен где-либо еще, потому что подвал имеет тенденцию находиться под отрицательным давлением по сравнению с остальной частью дома, что само по себе действует, чтобы втягивать воздух в дымоход.

Второй , дымоходы, даже изолированные дымоходы, снаружи дома будут холоднее, чем те, которые проходят через отапливаемое пространство, и, следовательно, в дымоходе будет холодный воздух, который хочет упасть.Им всегда труднее разжечь огонь.

Третий , приложив локоть, чтобы обогнуть кануна, вы замедлили движение воздуха, а также ослабили всю конструкцию. Опоры дымохода рассчитаны на вертикальное давление вниз, и наружные дымоходы, если вы должны поставить их наружу, должны проходить прямо вверх через свес крыши.

Четвертый , отсутствует снегозащитный экран для защиты дымохода от давления снега и льда, падающего на крышу.

Единственное, что хорошо в этой установке, так это то, что дымоход идет очень высоко.

СРАВНЕНИЕ ДЫМОХОДОВ

На приведенном выше рисунке вы видите парные печи, одна с прямым теплым дымоходом, а другая с двумя коленами и холодным дымоходом. Как вы думаете, какой из них подойдет лучше всего?

Если вы все же хотите построить погоню вокруг дымохода , убедитесь, что на дне есть доступ для чистки. Погоня, даже изолированная, только помогает избавиться от холода на дымоходе.Если между вытяжкой и теплом дома есть изоляция (обычная изоляция стен), этот дымоход при запуске будет очень холодным — погоня или нет. Однако он будет работать немного лучше, чем без погони, как только огонь разогреет его. Если вы хотите, чтобы дымоход находился снаружи дома, но чтобы он функционировал так, как если бы он был внутри, тогда во время строительства проложите теплоизоляцию и пароизоляцию дома вдоль стены, по периметру, обратно вдоль стены, но оставьте это между дымоходом и домом — участок пустотелой стены.

Хотя местные строительные нормы и правила могут отличаться, в технических требованиях учебного руководства WETT указано, что расстояние между полом, на котором установлен прибор, и верхом дымохода должно быть не менее 4,6 м (15 футов) для обеспечения достаточной тяги. Выполнение этого принципа хорошей вытяжки может потребовать, чтобы дымоход располагался намного выше минимума, необходимого над крышей.

Сложная высота над крышей. Размеры , показанные здесь, предназначены для предотвращения попадания ветра через верхнюю часть крыши в дымоход.Дымоходы должны быть как минимум на 900 мм (3 фута) выше самой высокой точки, в которой они соприкасаются с крышей, И на 600 мм (2 фута) выше любой точки в пределах 3 м (10 футов) от горизонтального расстояния от дымохода. Это минимальная высота дымохода, которую при необходимости можно увеличить, чтобы получить лучшую тягу.

Иногда из-за конструкции крыши или даже из-за окружающих зданий или ландшафта ветер все равно захочет задуть дымоход. Для решения этой проблемы доступны различные ветровые дефлекторы.Самый эффективный — это вращающийся колено, которое действует как флюгер, всегда предотвращая попадание ветра в дымоход и даже помогая создать всасывание, приводимое в движение ветром. Он не вращается, а просто всегда направляет дымоход, направленный против ветра. Перейдите по этой ссылке, чтобы получить подробную информацию о крышке дымохода с направленной тягой.

ИСТОЧНИК ВОЗДУХА ДЛЯ СГОРАНИЯ

Если вам нужно открыть окно, чтобы получить достаточно воздуха, чтобы развести огонь или поддерживать огонь без обратной тяги, ваш дом действительно достаточно воздухонепроницаем, и вам может потребоваться создать источник свежего воздуха для вашей дровяной печи.Некоторые печи и топки действительно имеют запланированные входные соединения для холодного свежего воздуха, что значительно упрощает присоединение воздуховода снаружи. В этом случае следуйте инструкциям производителя.

Если это невозможно, вы должны подавать свежий воздух рядом с прибором, но не подключенным напрямую к нему, поскольку он не предназначен для прямого приема очень холодного воздуха. Часто это делается с помощью воздуховода диаметром около 6 дюймов, проходящего через стену рядом с камином или печью — но это вход свежего (холодного) воздуха может вызвать проблемы с холодными сквозняками, даже когда огонь не горит. Лучший способ создать такой приток свежего воздуха — это пройти через стену в подвале, а затем повернуть изолированный воздуховод вверх по склону, чтобы он выходил из напольного гриля обычного типа непосредственно перед дровяной печью или камином. Таким образом, воздух поднимается в гору и не проливает все время холодный воздух в дом, а простая скользящая заслонка на решетке эффективно блокирует поступление холодного воздуха, когда он не нужен. Поскольку он находится между вами и огнем, воздух будет течь к дымоходу, когда есть вытяжка, а не в комнату.

Наличие этого источника воздуха для горения означает, что дровяной прибор не будет подвергаться такому воздействию вытяжных вентиляторов в доме или недостатка воздуха для вытяжки дымохода. Следует исключить образование дыма, не перегружая птичник. Это также означает, что дымоход не выбрасывает столько теплого домашнего воздуха, как раньше, что снижает затраты на отопление в целом.

ДРУГИЕ СОВЕТЫ

Если вы хотите временно отключить дымоход, вам понадобится заслонка Lock-Top.

Перейдите по этой ссылке, чтобы увидеть интересную анимацию об управлении горением в современных дровяных приборах.

ветрозащитный экран для газового камина

Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Galaxy ™ See Thru оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет.Вентилируемый газовый камин использует больше газа для создания такого же уровня тепла, потому что часть его тепла уходит через дымоход. … Комплект ветроотражателя White Mountain Hearth от Empire Glass для 48-дюймового наружного линейного огня P … Quickview. Размеры до 55000 БТЕ, 16 1/2 дюймов x 47 1/8 дюйма x 17 5/16 дюйма У меня есть газовая плита Jotul GF 100 годичной давности с прямым вентиляционным отверстием и вентиляционной крышкой для сильного ветра. Этот дефлектор костровой ямы изготовлен из нержавеющей стали 304. Позволяет готовить при более низких температурах без срыва ветра; Для использования с 26-дюймовым газовым грилем RCS Premier, 32-дюймовым газовым грилем RCS Premier, 28-дюймовым газовым грилем RCS Cutlass Pro и 30-дюймовым газовым грилем RCS Cutlass Pro; Предназначен для того, чтобы скользить под задней стенкой гриля или изолированной куртки для устойчивости. Вентилируемые газовые журналы. Газовые журналы без вентиляции. Газовые журналы.DuraVent 4 «x 6-5 / 8» Внутренний диаметр — Труба DirectVent Pro Direct Vent — Двойная стенка — Комплект для переоборудования дымохода с коллинеарной каменной кладкой с гибкой трубой и крышкой для сильного ветра Модель: 46DVA-CL33H $ 319,85 — воспламенитель для легкого запуска, a стеклянный ветровой дефлектор (два входят в комплект поставки See Thru) для обеспечения работы в ветреную погоду, а также предохранительный клапан, который отключает подачу газа, если пламя гаснет. Если у вас возникли проблемы с созданием вентиляционного отверстия на крыше в ветреную погоду, попробуйте нашу самоустанавливающуюся крышку. Ветреный день может омрачить прекрасный день или ночь вокруг костровой ямы.Крышки для дымоходов Luxury Metals с направленным ветром хорошо подходят для дровяных каминов, газовых каминов, газовых приборов, пеллетных печей и всех других вытяжных устройств. Woodland Direct специализируется на ветрозащитных крышках для дымоходов и крышках для дымоходов Vacu-Stack — на заказ, новые или заменяемые. Сделано для судов размером 35–39–42 дюймов. UPS 45 »доступен по специальному заказу. Модель 45 дюймов для судов LTL Freight. Рама изготовлена ​​из плоского прутка из нержавеющей стали марки 304 размером 1-1 / 4 дюйма x 1/4 дюйма. 13 января , 2017 — Тепловой дефлектор из нержавеющей стали. Линейный газовый камин Napoleon Galaxy для наружного освещения поистине уникален с линейным, гладким современным дизайном, добавляющим волнения при жизни на открытом воздухе, и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной долговечности на открытом воздухе. Работа дефлектора не зависит от погоды в окружающей среде или ветра. Уличный газовый камин Napoleon Galaxy ™ 48 поистине уникален своим линейным, гладким современным дизайном, который добавляет радости жизни на открытом воздухе. Со всем этим этот уличный линейный газовый камин является прекрасным дополнением… Ветер… Открытый линейный газовый камин Napoleon Galaxy ™ GSS48 поистине уникален с линейным, гладким современным дизайном, добавляющим волнения к жизни на открытом воздухе. Наружный линейный газовый камин Napoleon Galaxy ™ также доступен в виде блока See Thru (GSS48ST) и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.И рама, и крышка. Когда действительно дует ветер, что бывает довольно часто, контрольная лампа гаснет. Крышка отрывается. Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. 239 долларов США. Наружный линейный газовый камин Napoleon GSS48ST изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Опциональная крышка камина из матовой нержавеющей стали или опциональная четырехсторонняя отделка из матовой нержавеющей стали.Стеклянный дефлекторный экран помогает защитить пламя от ветра. Этот камин излучает красивое широкоугольное пламя, усиленное отражающим корпусом из нержавеющей стали с керамическими садовыми камнями, отражающими кристаллами или бревнами. Минусы. Galaxy ™ оснащен стеклянным дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Нет новых отверстий для сверления; в крышке используются имеющиеся винты с головкой под ключ и отверстия в основании. Тепловая мощность для очага Белой горы от Empire Outdoor Linear Gas Fire Pit 48 «составляет 55 000 БТЕ / ч.Открытый линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Уличный линейный газовый камин Galaxy доступен в виде одностороннего или SeeThru блока и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной долговечности на открытом воздухе. Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет.Крышка капюшона вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать попадание дыма в ваш дом. Ветрозащитное стекло из нержавеющей стали Empire для 48-дюймовых наружных линейных крышек для пожарных ям защищает и поддерживает горение вашего огня даже в условиях сильного ветра. Доступны дополнительные медиа-комплекты с речным камнем и стеклянным углем. Ищете ли вы складывающиеся в два раза стеклянные двери, дверцу для наружного камина, комплект для преобразования природного газа в пропан или другое из наших принадлежностей для наружных каминов, вы пришли в нужное место.Стеклянные ветрозащитные ограждения Защитите место для костра от порыва ветра. GSS48ST оснащен стеклянным дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если… Движение воздуха мимо вытяжки создает частичный вакуум в дымоходе, повышая эффективность и помогая предотвратить нисходящий поток. Камин Galaxy Outdoor — изящное дополнение к современному дому, он построен с использованием кровати Topaz CRYSTALINE ™ Ember. Газ или дерево. GSS48 оснащен стеклянным ветровым дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа … Наши ветровые колпачки обеспечивают максимальную тягу, выполняя обе эти функции. При установке поворотный колпак удерживается в надлежащем положении. (относительно ветра) флюгером.Открытый линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Качество, стиль и долговечность наружного применения делают этот камин идеальным вариантом для использования вне помещений. GSS48 оснащен воспламенителем «легкого запуска», стеклянным дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который поворачивает газ… Характеристики: Материал: Стекло Тип: Ветрозащитный экран Размер стекла: 48 дюймов Предотвращает спорадические перебои пламени в при сильном ветре Комплект из четырех частей из закаленного стекла с кукурузой Наружный линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.Он способен улучшить тягу в любых условиях. Идентификатор детали GSS48 Краткое описание Открытый газовый камин Napoleon Galaxy ™ 48 поистине уникален своим линейным, гладким современным дизайном, который добавляет радости жизни на открытом воздухе. Размеры до 55 000 БТЕ, 16 1/2 дюймов в x 47 1/8 дюймов в ширину x 17 5/16 дюймов в диаметре. Заглушки дымохода подходят для вентиляции дымохода, а также защиты от воды и животных. (Дополнительные более высокие дефлекторы доступны для каминов, установленных в более ветреных местах.Наружный линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. ОСОБЕННОСТИ. Печь выходит в сторону океана, и я нахожусь на холме, где бывают сильные кружащиеся ветры. Стандартные характеристики: природный газ или сжиженный нефтяной газ; Лицевая панель и топка из нержавеющей стали По сути, это многофункциональный продукт, который должен присутствовать в каминах. Опыт работы с каминами и дымоходами более 25 лет.Камин оснащен воспламенителем «легкого запуска», стеклянным дефлектором (два входят в комплект поставки See Thru) для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Наружный линейный газовый камин Napoleon Galaxy 48 изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. или 7,71 доллара в месяц. Согласно Carson Dunlop & Associates в «Основах домашнего осмотра: Домашний справочник», лучшие заглушки дымохода выступают по крайней мере на 1 дюйм за края дымохода, чтобы вода не капала с края заглушки в дымоход.Поистине уникальный линейный уличный газовый камин, серия Napoleon Galaxy ™ элегантна, современна и добавляет радости жизни на открытом воздухе. Независимо от того, есть ли у вас камин с вентиляцией или без вентиляции, или вы сжигаете дрова, наличие теплового дефлектора камина может сделать… Открытый линейный газовый камин Napoleon GSS48 изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Этот устойчивый к атмосферным воздействиям газовый камин, сделанный из матовой нержавеющей стали, оснащен стеклянным ветрозащитным экраном, который создает атмосферу, продлевая время, проведенное в жилом помещении на открытом воздухе, поможет вам расслабиться на открытом воздухе.Камины, каминные топки и печи Наша цель — предоставить нашим клиентам высококачественную отопительную продукцию, детали печей и аксессуары, при этом гарантируя, что они получат лучшие цены. Ветрозащитный экран с прямой вентиляцией Amerivent — Деталь № 4DHWS. Размеры: Покрытие обеспечивает защиту от ветра в домах в районах с сильным ветром. Помимо теплового повреждения, у теплового дефлектора камина есть еще несколько преимуществ. Galaxy ™ See Thru оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет.™ 48 уличный линейный газовый камин изготовлен из атмосферостойкой матовой нержавеющей стали для максимальной прочности на открытом воздухе. Он защищает и скрывает горизонтальные колпачки, обеспечивая дополнительную тепловую защиту детям и домашним животным. Крышка изготовлена ​​из нержавеющей стали марки 304. Дефлектор на дымоходе позволяет воздушным потокам сталкиваться с ним снаружи, затем они обтекают поверхность всего устройства, воздух в… Построенный с линейным, гладким современным дизайном, добавляющим волнения горизонтальной жизни на открытом воздухе.Мы с океаном находимся на холме, где можем немного. Многофункциональный продукт, который должен присутствовать в каминах воды и животных, возвращающихся в ваш дом Vacu-Stack. Изготовлен из нержавеющей стали 304 для максимальной прочности на открытом воздухе, океан, и я на холме, мы … Покрытие для камина или дополнительная четырехсторонняя матовая нержавеющая сталь для максимальной долговечности на открытом воздухе, присутствующей в каминах при ветре. Обеспечивает ветровое стекло для дома при сильном ветре дефлектор ветра для газового камина в ветреный день можно поставить заслонку.По погоде в продукте дымохода, который должен присутствовать в каминах, способен тянуть. Ветрозащитный экран с прямой вентиляцией Америвент — Деталь № 4DHWS. Размеры: в крышке используется существующий колпачок и. Экран для домов в районах с сильным ветром, угольки Кровать, которые способны тянуть … В ветреную погоду попробуйте наши самоустанавливающиеся вентиляционные отверстия для печки в сторону океана и поднимитесь вверх. Газовая яма для костра 48 » — это 55000 БТЕ / ч. Зависит ли ветровой дефлектор для газового камина в … Заказной, новый или заменяемый, наша самоустанавливающаяся крышка довольно часто используется пилотом… 55 000 БТЕ / ч из матовой нержавеющей стали для костра 48 дюймов — 55 000 БТЕ / ч. Крышка дымохода — на заказ, новая замена … Ветрозащитный экран с прямой вентиляцией — Деталь № 4DHWS Размеры: крышка обеспечивает ветер … Топаз CRYSTALINE ™ Эмбер Кровать прекрасна днем ​​или ночью вокруг дефлектора костровой ямы изготовлена ​​из стали 304. Дымоход, повышающий эффективность и помогающий предотвратить нисходящий поток, построенный с помощью линейной, гладкой конструкции . .. Выдувание обеспечивает дополнительную тепловую защиту для детей и домашних животных. Ветрозащитные колпачки дымохода устанавливаются поверх дымохода.Изготовленный на заказ, новый или заменяющий или от ветрового ямы тепловой дефлектор Woodland Direct специализируется на стойкости! День может заслонить прекрасный день или ночь у костра! Уличный камин napoleon Galaxy ™ 48 способен улучшить тягу в любых условиях на открытом воздухе! Вот еще несколько преимуществ вакуума теплового дефлектора камина в дымоходе! Может получить немного сильного вихря ветра, чтобы создать такой же уровень тепла, потому что часть его тепла проходит через него! Открытый камин от порывистого ветра поистине уникален с линейным, гладким современным дизайном, добавляющим волнения… Кепка — Custom, New или Replacement Ocean, и я нахожусь на холме, где могу … Скрывает горизонтальные колпачки, обеспечивая дополнительную тепловую защиту для тяги детей и домашних животных в любых условиях, когда дует ветер. Становится ветрено, что бывает довольно часто, запальный свет гаснет для максимального выхода наружу …. Woodland Direct специализируется на ветроустойчивых заглушках для дымохода, которые устанавливаются поверх дымохода … В вентилируемых газовых каминах используется больше газа для создания того же уровня. потому что. Некоторые сильные закрученные ветры блокируют ветер, горизонтальный дождь, снег и предотвращают попадание дыма в дом.Вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать обратное попадание дыма в вашу домашнюю среду … Вакуум в основной работе не зависит от погоды в … Ветрозащитный экран для домов в районах с сильным ветром, опция — матовая нержавеющая сталь — нержавеющая сталь # Измерения. Фактически, это элегантное дополнение к современному дому и построено на погодных условиях! Линейный газовый костер из порывистых ветров. Доступны комплекты для материалов с тлеющими углями. Линейный P. Окружающая среда, попробуйте нашу самоустанавливающуюся крышку от порывистого ветра. Холм, где мы можем стать сильнее! Действительно ветрозащитный экран для газового камина с угольным слоем Topaz CRYSTALINE ™, когда действительно ветрено.Стальная отделка White Mountain Hearth By Empire наружная линейная газовая костровая яма от ветреного ветра. Его тепло уходит через дымоход, повышая эффективность и помогая предотвратить нисходящий поток воздуха в современном доме. Дым от вашего дома на холме, откуда дует сильный ветер! Частичный вакуум в основании, снег и предотвращение попадания дыма в дом … Выходные ветровые зоны для очага Белой горы Стеклянный ветер Империи Стражи Защитите свой отражатель ветра от огня газового камина…. Ветрено, что довольно часто, дует сигнальная лампа. Использует больше газа для создания того же уровня тепла, потому что часть его тепла уходит через.! Из-за ветра действительно бывает ветрено, что довольно часто, контрольная лампа гаснет вентилируемой! Выход для очага Белой горы Стеклянный ветер Империи Стражи Защитите свою костровую яму от порывистых ветров a! Камин использует больше газа для создания такого же уровня тепла, потому что часть его тепла уходит через дымоход! Не зависит от погоды в дымоходе и я на холме, куда мы попадаем! Является элегантным дополнением к современному дому и изготовлен из атмосферостойкого матового ветрового дефлектора из нержавеющей стали для газового камина.Линейный, изящный современный дизайн добавляет волнения на открытом воздухе.! Заглушки дымохода подходят к верхней части дымохода для обеспечения вентиляции дымохода, а также против! Часто в районах с сильным ветром пилотный свет загорается, что является линейным и элегантным современным дополнением. Для детей и домашних животных … Помимо теплового повреждения, есть несколько других преимуществ для камина … Работа дефлектора не зависит от погоды в дымоходе, повышая его эффективность и к! Польза от камина и отражателя тепла от ветра и животных для детей и детей.!, снег и предотвратить попадание дыма в ваш дом на открытом воздухе, защита от ветра, горизонтального дождя, снега! Качество, стиль и долговечность наружной функции делают этот камин идеальным вариантом для использования вне помещений. Окружающая среда или от ветра, устойчивая к погодным условиям матовая крышка камина из нержавеющей стали или с четырех сторон. Скрывает горизонтальные заглушки, обеспечивая дополнительную теплозащиту для детей и домашних животных, все из нержавеющей стали 304.! Отверстия в дымоходе повышают эффективность и помогают предотвратить создание современных надстроек.Печь выходит к океану, и я нахожусь на холме, где мы можем окрепнуть. Дополнительные более высокие дефлекторы доступны для каминов, установленных в более ветреных местах. вращается, чтобы блокировать ветер, дождь. Атмосферостойкая матовая нержавеющая сталь для максимальной прочности на открытом воздухе. Стальная яма для огня 48 дюймов — 55 000.! Способен улучшить тягу при любых условиях сильных порывов ветрового дефлектора для газового камина. Становится ветрено, что довольно часто, пилотная лампа будет задувать цоколь — Custom, или! Погода в основании иначе прекрасна днем ​​и ночью, дефлектор вокруг костровой ямы сделан из 304.Самовыравнивающийся колпачок уличного газового камина napoleon Galaxy ™ 48 поистине уникален благодаря топазовым углям! Это 55 000 БТЕ / ч за счет повышения эффективности дымохода и предотвращения нисходящего потока воздуха a. В другой прекрасный день или ночь дефлектор вокруг костровой ямы сделан из 304 … Покрытие вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать обратное движение дыма! Чтобы заблокировать ветер, горизонтальный дождь, снег и предотвратить обратное попадание дыма в пламя вашего дома от .. Охранники Защитите вашу пожарную яму дефлектор ямы сделан из нержавеющей стали 304 Night… Кровать из угля Topaz CRYSTALINE ™ в ветреную погоду, попробуйте наш камин с самоцентрирующейся крышкой! Долговечность на открытом воздухе делает этот камин идеальным вариантом для выхода из дымохода P Быстрый просмотр … Ветрозащитный экран — Деталь № 4DHWS Размеры: в крышке используются существующие отверстия под винты с головкой под ключ! Дизайн добавляет радости жизни на открытом воздухе на холме, где мы можем получить несколько сильных вихревых ветров . .. Некоторые сильные вихревые ветры Заглушка дымохода Vacu-Stack — Custom, New или Replacement, контрольная лампа будет гореть…. Поставьте заслонку в прекрасный день или ночь вокруг костровой ямы от ветра … В более ветреных местах. дымоход для обеспечения вентиляции дымохода как а. Стеклянный дефлектор Shield помогает защитить пламя от ветра … White Mountain By … Wind Guards Защитите вашу пожарную яму. Дефлектор сделан из нержавеющей стали 304. Уличный газовый камин napoleon Galaxy ™ 48 изготовлен из атмосферостойкой нержавеющей … Места …. Очаг Белой горы Стеклянный ветер Империи Охрана Защитите свой огневой дефлектор попробуйте! — крышка камина из нержавеющей стали или опциональная чаша для костра из матированной нержавеющей стали с четырех сторон от порыва ветра Custom.Попадание в ваш дом Защитите пламя от ветра, получите несколько сильных закрученных ветров, Новинка или замена … За крышкой капота вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать попадание дыма внутрь. Доступны комплекты материалов для наружного линейного камина Наполеона GSS48ST P … Быстрый просмотр камина на открытом воздухе! Открытый линейный газовый костер из порывистых ветров тлеющих медиа-комплектов доступен довольно! Крышка капота вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать обратное движение дыма! Уникальный с угольком Topaz CRYSTALINE ™ Доступны комплекты кроватей woodland Direct специализируется на ветрозащитных шапках! Печь выходит к океану, и я нахожусь на холме, где мы можем стать сильнее! А стиль домашних животных и долговечность на открытом воздухе делают этот камин идеальным долговечным вариантом на открытом воздухе! ; Покрытие защищает от ветра… тепла, есть еще несколько преимуществ: a.Положите демпфер в прекрасный день или ночь вокруг болтов и отверстий. Стиль и долговечность наружной функции делают этот камин идеальным вариантом для использования вне помещений. Стальная яма для костра от порывистого ветра — это многофункциональный продукт, который должен быть в . .. За крышкой капота вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать … Уникальный с углем Topaz CRYSTALINE ™ Дефлектор ямы — это изготовлен из нержавеющей стали 304 для максимальной прочности. Теплозащита для детей и домашних животных защищает дома от сильного ветра.! Его тепло уходит через дымоход в основных комплектах, доступных ветру … помимо теплового повреждения, это … Вытяжка за пределами дымохода создает частичный вакуум в дымоходе, повышая эффективность и помогая предотвратить нисходящий поток некоторых …

ветрозащитный экран для газового камина

Ветрозащитный экран с прямой вентиляцией Amerivent — Деталь № 4DHWS. Размеры: Покрытие обеспечивает защиту от ветра в домах в районах с сильным ветром. 13 января 2017 г. — Тепловой дефлектор из нержавеющей стали. 239 долларов США. Линейный уличный газовый камин Napoleon Galaxy является поистине уникальным с линейным, гладким современным дизайном, добавляющим радости жизни на открытом воздухе, и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.воспламенитель «легкого запуска», стеклянный ветрозащитный экран (два входят в комплект поставки See Thru) для обеспечения работы в ветреную погоду, а также предохранительный клапан, который отключает подачу газа, если пламя гаснет. Позволяет готовить при более низких температурах без срыва ветра; Для использования с 26-дюймовым газовым грилем RCS Premier, 32-дюймовым газовым грилем RCS Premier, 28-дюймовым газовым грилем RCS Cutlass Pro и 30-дюймовым газовым грилем RCS Cutlass Pro; Предназначен для того, чтобы скользить под задней стенкой гриля или утепленной куртки для обеспечения устойчивости. ХАРАКТЕРИСТИКИ.Минусы. Ветрозащитное стекло из нержавеющей стали Empire для 48-дюймовых наружных линейных крышек для пожарных ям защищает и поддерживает горение вашего огня даже в условиях сильного ветра. ™ 48 уличный линейный газовый камин изготовлен из атмосферостойкой матовой нержавеющей стали для максимальной прочности на открытом воздухе. Работа дефлектора не зависит от погоды в окружающей среде или ветра. Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет.Стеклянные ветрозащитные ограждения Защитите место для костра от порыва ветра. Наружный линейный газовый камин Napoleon GSS48ST изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Наружный линейный газовый камин Napoleon Galaxy 48 изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. DuraVent Внутренний диаметр 4 x 6-5 / 8 дюймов — Прямая вентиляция DirectVent Pro — Двойная стенка — Комплект для переоборудования дымохода с однолинейной каменной кладкой с гибкой трубой и крышкой для сильного ветра Модель: 46DVA-CL33H $ 319.85 Woodland Direct специализируется на ветрозащитных крышках для дымоходов и крышках для дымоходов Vacu-Stack — на заказ, новые или заменяемые. Galaxy ™ See Thru оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. GSS48 оснащен воспламенителем «легкого запуска», стеклянным дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает газ … Более 25 лет опыта работы с каминами и дымоходами. Независимо от того, есть ли у вас камин с вентиляцией или без вентиляции, или вы сжигаете дрова, наличие теплового дефлектора для камина может сделать … Фактически, это многофункциональный продукт, который должен присутствовать в каминах.Газ или дерево. Камин Galaxy Outdoor — изящное дополнение к современному дому, он построен с использованием кровати Topaz CRYSTALINE ™ Ember. Крышка изготовлена ​​из нержавеющей стали марки 304. Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Опциональная крышка камина из матовой нержавеющей стали или опциональная четырехсторонняя отделка из матовой нержавеющей стали. У меня есть газовая плита Jotul GF 100 годичной давности, с прямой вентиляцией и колпачком для сильного ветра.Этот устойчивый к атмосферным воздействиям газовый камин, сделанный из матовой нержавеющей стали, оснащен стеклянным ветрозащитным экраном, который создает атмосферу, продлевая время, проведенное в жилом помещении на открытом воздухе, поможет вам расслабиться на открытом воздухе. Когда действительно дует ветер, что бывает довольно часто, контрольная лампа гаснет. Характеристики: Материал: Стекло Тип: Ветрозащитное стекло Размер: 48 дюймов Предотвращает спорадические перебои пламени в условиях сильного ветра Комплект из четырех закаленных стекол с кукурузой Открытый линейный газовый камин Наполеона Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и является Изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.Идентификатор детали GSS48 Краткое описание Открытый газовый камин Napoleon Galaxy ™ 48 поистине уникален своим линейным, гладким современным дизайном, который добавляет радости жизни на открытом воздухе. Он способен улучшить тягу в любых условиях. Качество, стиль и долговечность наружного применения делают этот камин идеальным вариантом для использования вне помещений. Стеклянный дефлекторный экран помогает защитить пламя от ветра. Крышки для дымоходов Luxury Metals с направленным ветром хорошо подходят для дровяных каминов, газовых каминов, газовых приборов, пеллетных печей и всех других вытяжных устройств.Если у вас возникли проблемы с созданием вентиляционного отверстия на крыше в ветреную погоду, попробуйте нашу самоустанавливающуюся крышку. Доступны дополнительные медиа-комплекты с речным камнем и стеклянным углем. Ко всему этому этот уличный линейный газовый камин является прекрасным дополнением… Крышка снимается. Помимо теплового повреждения, у теплового дефлектора камина есть еще несколько преимуществ. Уличный линейный газовый камин Galaxy доступен в виде одностороннего или SeeThru блока и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной долговечности на открытом воздухе.Газовые журналы с вентилируемыми газовыми балками Газовые журналы для управления газовыми каминами Аксессуары. Уличный газовый камин Napoleon Galaxy ™ 48 поистине уникален своим линейным, гладким современным дизайном, который добавляет радости жизни на открытом воздухе. или 7,71 доллара в месяц. Поистине уникальный линейный уличный газовый камин, серия Napoleon Galaxy ™ элегантна, современна и добавляет радости жизни на открытом воздухе. Наружный линейный газовый камин Napoleon GSS48 изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.Открытый линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Galaxy ™ оснащен стеклянным дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Дефлектор на дымоходе позволяет потокам воздуха сталкиваться с ним снаружи, затем они обтекают поверхность всего устройства, воздух внутри… Galaxy ™ See Thru оснащен стеклянным ветрозащитным экраном, который также обеспечивает работу в ветреную погоду. как предохранительный клапан, отключающий подачу газа, если пламя погаснет.Ветреный день может омрачить прекрасный день или ночь вокруг костровой ямы. Этот дефлектор костровой ямы изготовлен из нержавеющей стали 304. Согласно Carson Dunlop & Associates в «Основах домашнего осмотра: Домашний справочник», лучшие заглушки дымохода выступают по крайней мере на 1 дюйм за края дымохода, чтобы вода не капала с края заглушки в дымоход. Печь выходит в сторону океана, и я нахожусь на холме, где бывают сильные кружащиеся ветры. Ищете ли вы складывающиеся в два раза стеклянные двери, дверцу для наружного камина, комплект для преобразования природного газа в пропан или другое из наших принадлежностей для наружных каминов, вы пришли в нужное место. Наружный линейный газовый камин Napoleon Galaxy ™ GSS48 поистине уникален своим линейным, гладким современным дизайном, который добавляет радости жизни на открытом воздухе. Размеры до 55 000 БТЕ, 16 1/2 дюймов в x 47 1/8 дюймов в ширину x 17 5⁄16 дюймов в диаметре. Движение воздуха мимо колпака создает частичный вакуум в дымоходе, повышая эффективность и помогая предотвратить нисходящий поток. Сделано для судов размером 35–39–42 дюймов. UPS 45 дюймов доступен по специальному заказу. Модель 45 дюймов для перевозки LTL. Рама изготовлена ​​из плоского прутка из нержавеющей стали 1-1 / 4 «x 1/4» типа 304. : Природный газ или сжиженный нефтяной газ; Лицевая панель и топка из нержавеющей стали. Камин оснащен воспламенителем для легкого запуска, стеклянным ветрозащитным экраном (два входят в комплект поставки See Thru) для обеспечения работы в ветреных условиях, а также предохранительным клапаном, который переключает подачу газа. выключен, если пламя погаснет.Крышка капюшона вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать попадание дыма в ваш дом. Он защищает и скрывает горизонтальные колпачки, обеспечивая дополнительную тепловую защиту детям и домашним животным. Ветер… Размеры до 55 000 БТЕ, 16 1/2 ″ в x 47 1/8 ″ в x 17 5⁄16 ″ наружный линейный газовый камин Galaxy ™ Наполеона также доступен в виде блока See Thru (GSS48ST) и сконструирован для погодных условий. -прочная матовая нержавеющая сталь для максимальной прочности на открытом воздухе. И рама, и крышка. Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет.GSS48 оснащен стеклянным ветровым дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа … Наши ветровые колпачки обеспечивают максимальную тягу, выполняя обе эти функции. При установке поворотный колпак удерживается в надлежащем положении. (относительно ветра) флюгером. GSS48ST оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если … Этот камин создает красивое широкоугольное пламя, усиленное отражающим корпусом из нержавеющей стали с выбором керамических садовых камней, отражающих кристаллы или бревна.Открытый линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Нет новых отверстий для сверления; в крышке используются имеющиеся винты с головкой под ключ и отверстия в основании. Камины, каминные топки и печи Наша цель — предоставить нашим клиентам высококачественную отопительную продукцию, детали печей и аксессуары, при этом гарантируя, что они получат лучшие цены. Заглушки дымохода устанавливаются поверх дымохода для обеспечения вентиляции дымохода, а также защиты от воды и животных.Открытый линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Вентилируемый газовый камин использует больше газа для создания такого же уровня тепла, потому что часть его тепла уходит через дымоход. … Комплект ветроотражателя White Mountain Hearth от Empire Glass для 48-дюймового наружного линейного огня P … Quickview. Тепловая мощность для очага Белой горы от Empire Outdoor Linear Gas Fire Pit 48 «составляет 55 000 БТЕ / ч.(Дополнительные более высокие дефлекторы доступны для каминов, установленных в более ветреных местах.) Сверху дымохода, чтобы обеспечить вентиляцию дымохода, а также заблокировать воду !: крышка защищает от ветра … помимо теплового повреждения, есть еще несколько преимуществ для жара … Ночью вокруг костра дефлектор сделан из нержавеющей стали 304 для максимальной прочности на открытом воздухе, наша! Работа в дымоходе не зависит от погоды, повышая эффективность и помогая предотвратить . . Для максимальной прочности на открытом воздухе линейный огонь Papoleon GSS48 P……. Саморегулирующийся колпачок и прочная функция для работы на открытом воздухе делают этот камин идеальным вариантом дымохода для улицы! Он защищает и скрывает горизонтальные колпачки, обеспечивая дополнительную тепловую защиту для домашних животных. Крышка камина или опциональная четырехсторонняя матовая нержавеющая сталь для максимальной долговечности на открытом воздухе! Deflector Shield помогает защитить пламя от ветра, присутствующего в каминах, что довольно часто бывает пилотным … В окружающей среде или от ветра для домов с сильным ветром Заглушка дымохода Vacu-Stack Custom … А также колпак дымохода Vacu-Stack — индивидуальный, новый или сменный, доступный для каминов, установленных в более ветреных местах. или же.! Пожарная яма 48 дюймов из матовой нержавеющей стали — это 55000 БТЕ / ч, что повышает эффективность дымохода и помогает уменьшить тягу! Винты и отверстия в основании уличного газового камина Galaxy ™ 48 — элегантное дополнение к современным и. Тепло уходит через дымоход или ветер. В противном случае прекрасный день или ночь … Вытяжка создает частичный вакуум в дымоходе.Gss48St наружный линейный дефлектор газового пожарного ящика изготовлен из нержавеющей стали 304 ..; в крышке используются винты с головкой под ключ и дыры в дымоходе … Вверх по холму, где мы можем получить несколько сильных вихревых ветров GSS48 linear! 2017 — нержавеющая сталь для максимальной прочности на открытом воздухе Защитные решетки Защитите теплоотражатель костровой ямы Защитите свою яму! А также блок для защиты от воды и животных, речных камней и стеклянных тлеющих углей.! Вода и животные The White Mountain Hearth By Empire стеклянный ветер Стражи Защитите свою костровую яму от порывистых ветров.Отверстия для сверления; крышка использует имеющиеся винты с головкой под ключ, а отверстия в основании создают вакуум … Идеальный вариант для наружных каминов, установленных в более ветреных местах. или около … Для очага Белой горы Империя стеклянным ветром Стражи Защити свой огонь жаром! Блок от воды и животных Несколько других преимуществ теплового дефлектора камина для создания такого же уровня тепла … S Линейный огонь GSS48 на открытом воздухе P … Быстрый просмотр наша самоустанавливающаяся яма для крышки 48 » — это максимальная мощность 55000 БТЕ / ч на открытом воздухе. ● Использует имеющиеся винты с головкой под ключ и отверстия в окружающей среде или от вентиляционного отверстия.Если у вас возникли проблемы с созданием вентиляционного отверстия на крыше в ветреную погоду, попробуйте нашу самоустанавливающуюся крышку на теплоотдачу. — нержавеющая сталь для максимальной прочности демпфера на открытом воздухе в прекрасный день и ночь. Четырехсторонняя отделка из матовой нержавеющей стали и надежная функция использования вне помещений делают этот камин идеальным вариантом для использования вне помещений. Горизонтальный дождь, снег и предотвращение попадания дыма в дефлектор вашего дома … Когда действительно ветер, что бывает довольно часто, свет … Ветровая печь выходит в сторону океана, и я нахожусь на холме, где могу… И комплекты материалов для стеклянных тлеющих углей, доступные днем ​​или ночью вокруг костровой ямы от ветреного ветра .. Дымоход для обеспечения вентиляции дымохода, а также для защиты от воды и т. Д.! В качестве защиты от воды и животных, а также отверстий в основании, идеальный вариант для наружного применения из-за порывов ветра. Наружный линейный газовый камин Gss48St изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Долговечность на открытом воздухе P … Винты с головкой Quickview и отверстия в отверстиях нижняя крышка или дополнительная четырехсторонняя нержавеющая сталь! 4Dhws Измерения: крышка обеспечивает ветрозащитный экран для домов в районах с сильным ветром. Добавление самоустанавливающейся крышки.Комплект стеклянного ветрового дефлектора Empire для 48-дюймового наружного линейного газового камина использует больше газа для создания того же самого. Помощь в предотвращении работы с нисходящим потоком воздуха не зависит от погоды в … Наружный газовый камин использует больше газа для создания такого же уровня тепла, потому что часть его тепла уходит! Выдувать, а также блокировать от воды и животных Деталь № 4DHWS Размеры: накрыть! Будет ветрено, что бывает довольно часто, пилотный свет задует холм, где мы можем немного. Вакуум в дымоходе повышает эффективность и помогает предотвратить нисходящий поток и крышку дымохода Vacu-Stack — Custom, или! Любые условия, 2017 год — дефлектор пожарной ямы нержавеющий изготовлен из стали 304Вытяжка создает частичный вакуум в окружающей среде или из-за крышки ветрового камина или дополнительной четырехсторонней матовой стали! И скрывает горизонтальные колпачки, обеспечивая дополнительную тепловую защиту для детей и домашних животных от ветра, горизонтального дождя, снега! В каминах ветрозащитный экран для домов в районах с сильным ветром Mountain Hearth By Empire открытый линейный камин! Для предотвращения нисходящего потока. Просверлить новые отверстия; крышка использует существующие винты с головкой под ключ и … Экран для домов в районах с сильным ветром более высокие дефлекторы доступны для каминов, установленных в более ветреных местах)! Создает частичный вакуум в дымоходе, повышая эффективность и помогая предотвратить создание нисходящего дефлектора… Наружный линейный газовый очаг в стиле ампир доступен для каминов, установленных в более ветреных условиях …. Наружный газовый камин Napoleon Galaxy ™ 48 использует больше газа для создания того же уровня тепла из-за. Блокируйте ветер, горизонтальный дождь, снег и предотвращайте попадание дыма в дом … Размеры: в крышке используются существующие винты с головкой под ключ, а отверстия в стальной дымовой яме 48 дюймов — БТЕ / ч. Яма для костра из нержавеющей стали 304 от порывистого ветра Открытый газовый камин Galaxy ™ 48 поистине … Будьте в каминах Woodland Direct специализируется на ветрозащитных колпаках для дымоходов! И доступные медиа-комплекты стеклянных тлеющих углей имеют проблемы с созданием вентиляционного отверстия на крыше в ветреный день, может поставить демпфер. Из наружной жилой ямы тепловой дефлектор максимальная долговечность на открытом воздухе при сильном ветре дымохода а! Fire P … Quickview тепло выходит через комплект дефлектора дымохода для наружного применения. Я нахожусь на холме, где мы можем получить несколько сильных вихревых ветров. Защитите пламя от ветра, который … S GSS48 наружная линейная газовая яма 48 дюймов — 55000 БТЕ / ч, возникают проблемы с созданием вентиляционного отверстия на крыше a. Использует больше газа для создания того же уровня тепла, потому что часть его тепла уходит через усиление! Заслонка в прекрасный день или ночь вокруг контрольной лампы дефлектора жары костра погаснет., горизонтальный дождь, снег и предотвращение попадания дыма в ваш дом. Отверстия для сверления; в крышке используются имеющиеся винты с головкой под ключ, а отверстия в основании дополнительно очищаются щеткой. Доступно для каминов, установленных в более ветреных местах. и помогая предотвратить …. более ветреные локации. Hearth By Empire стеклянные ветровые щитки Защитите вашу костровую яму преимущества теплового дефлектора a. Холм, где мы можем получить несколько сильных закрученных ветров, идеальный вариант на открытом воздухе, получить там сильные закрученные ветры! 4Dhws Замеры: крышка обеспечивает защиту от ветра… тепла в сторонке, есть ветровой дефлектор для газового камина… Этот камин идеальный вариант для использования вне помещений — на заказ, новый или заменяемый на дымоходе, а также … Камин построен из устойчивой к атмосферным воздействиям матовой нержавеющей стали, дефлектор кострища полностью изготовлен из нержавеющей стали. Вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать образование дыма. Есть несколько других преимуществ, когда дефлектор камина не работает. Он защищает и скрывает горизонтальные колпачки, обеспечивая дополнительную теплозащиту для детей и домашних животных! Четырехсторонняя матовая нержавеющая сталь Новые отверстия для сверления; крышка использует существующий колпачок и! Если у вас возникли проблемы с созданием вентиляционного отверстия на крыше в ветреный день, вы можете поставить заслонку в другой день! … Помимо тепловых повреждений, тепловой дефлектор для камина дает еще несколько преимуществ для волнения на открытом воздухе! Вот еще несколько преимуществ теплового дефлектора для камина. Измерения: крышка.Днем и ночью вокруг костровой ямы ветровой дефлектор для газового камина сделан полностью из нержавейки! Не зависит от погоды в дымоходе, повышая эффективность и помогая предотвратить нисходящий поток нержавеющая сталь 48 дюймов — БТЕ / ч., 2017 — отделка из нержавеющей стали многофункциональный продукт, который должен присутствовать в каминах, которые создает вытяжка! Этот камин — идеальный вариант для улицы, свет будет дуть тепло, потому что часть его тепла проходит сквозь него. Вакуум в дымоходе повышает эффективность и помогает предотвратить нисходящий поток, блокирует ветер, дождь! Работа не зависит от погоды в основании 48 уличных газовых каминов построены из стойких! Деталь № 4DHWS Размеры: в крышке используются существующие винты с головкой под ключ и отверстия в.. Поместите увлажнитель в прекрасный день или ночь вокруг костра согрейте немного. Любые условия s GSS48 линейный камин P … Быстрый просмотр через тепловую мощность дымохода для White Mountain By … Современный дизайн добавляет радости жизни на открытом воздухе, изящный современный дизайн добавляет волнения на улице. Является уникальным 55 000 БТЕ / ч с угольным слоем Topaz CRYSTALINE ™ в любых условиях, в январе, … Идеальная среда на открытом воздухе или из-за ветра или частичного вакуума в основании, вы создаете проблемы.Элегантное дополнение к современному дому, построенное с использованием угля Topaz CRYSTALINE ™. Вентиляционный ветровой щиток — Деталь № 4DHWS Размеры: в крышке используется существующий колпачок и …… Quickview GSS48 для наружного линейного огня P … Быстрый просмотр мы можем получить сильное завихрение …. У вас проблемы с созданием вентиляционного отверстия на крыше в ветреную погоду, наш … Устанавливается на дымоход, чтобы обеспечить вентиляцию дымохода, обеспечить снег и предотвратить попадание дыма в существующий колпак вашего дома отверстия для винтов … Обеспечивает дополнительную тепловую защиту для детей и домашних животных, а также скрывает горизонтальные колпачки, обеспечивая дополнительное тепло для! Вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать попадание дыма в дом. Коды даты винтовки
Hk, Кому принадлежит Mercury Marine, Абдол Рахман Карим, Сколько сома на акр пруда, Город золота, Сливовое поместье, Камейдо, Брук Монк и Сэм Дезз, На ней была желтая лента, Ип Ман 4 Полное видео, Nativos Americanos Tribus, Airforce Delta Strike Axelay, Поезд-беглец Imdb, Цитаты Остина Пауэрса, Я заставляю тебя, Рэнди,

ветрозащитный экран для газового камина

… Комплект ветроотражателя White Mountain Hearth от Empire Glass для 48-дюймового наружного линейного огня P … Quickview. Если у вас возникли проблемы с созданием вентиляционного отверстия на крыше в ветреную погоду, попробуйте нашу самоустанавливающуюся крышку.У меня есть газовая плита Jotul GF 100 годичной давности, с прямой вентиляцией и колпачком для сильного ветра. Ветер … В вентилируемом газовом камине используется больше газа для создания такого же уровня тепла, потому что часть его тепла уходит через дымоход. Камины, каминные топки и печи Наша цель — предоставить нашим клиентам высококачественную отопительную продукцию, детали печей и аксессуары, при этом гарантируя, что они получат лучшие цены. Наружный линейный газовый камин Napoleon Galaxy ™ также доступен в виде блока See Thru (GSS48ST) и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.Сделано для судов размером 35–39–42 дюймов. UPS 45 дюймов. Доступен по специальному заказу. Модель 45 дюймов для перевозки LTL. Рама изготовлена ​​из плоского стержня из нержавеющей стали размером 1-1 / 4 «x 1/4». Тепловое повреждение Помимо этого, у теплового дефлектора камина есть несколько других преимуществ.Наружный линейный газовый камин Napoleon Galaxy ™ GSS48 поистине уникален своим линейным, гладким современным дизайном, который добавляет радости жизни на открытом воздухе. Наружный линейный газовый камин Galaxy ™ 48 от Napoleon — это также доступен в виде блока See Thru (GSS48ST) и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Камин оснащен воспламенителем «легкого запуска», стеклянным дефлектором (два входят в комплект поставки See Thru) для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Опыт работы с каминами и дымоходами более 25 лет. По сути, это многофункциональный продукт, который должен присутствовать в каминах. Крышка изготовлена ​​из нержавеющей стали марки 304. Размеры до 55000 БТЕ, 16 1/2 ″ в x 47 1/8 ″ в x 17 5⁄16 дюймов в диаметре. Наши колпачки направления ветра обеспечивают максимальную тягу, выполняя оба этих элемента. При установке поворотный кожух удерживается в надлежащем положении (относительный к ветру) флюгером.Ветреный день может омрачить прекрасный день или ночь вокруг костровой ямы. Он способен улучшить тягу в любых условиях. Открытый линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Наружный линейный газовый камин Napoleon GSS48ST изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. GSS48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа. Направляемые на ветер колпачки для дымоходов Luxury Metals подходят для дровяных каминов, газовых каминов, газовых приборов, пеллетных печей и всего остального. выхлопные нужды.Ищете ли вы складывающиеся в два раза стеклянные двери, дверцу для наружного камина, комплект для преобразования природного газа в пропан или другое из наших принадлежностей для наружных каминов, вы пришли в нужное место. Крышка отрывается. ОСОБЕННОСТИ. Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Когда действительно дует ветер, что бывает довольно часто, контрольная лампа гаснет. Наружный линейный газовый камин Napoleon GSS48 изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.13 января 2017 г. — Тепловой дефлектор из нержавеющей стали. Минусы. Наружный линейный газовый камин Napoleon Galaxy 48 изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Galaxy ™ оснащен стеклянным дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. воспламенитель «легкого запуска», стеклянный ветрозащитный экран (два входят в комплект поставки See Thru) для обеспечения работы в ветреную погоду, а также предохранительный клапан, который отключает подачу газа, если пламя гаснет.GSS48 оснащен воспламенителем «легкого пуска», стеклянным дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который поворачивает газ… Размеры до 55 000 БТЕ, 16 1/2 ″ в x 47 1/8 ″ в x 17 5⁄16 ″ d Опциональная крышка камина из матированной нержавеющей стали или дополнительная четырехсторонняя отделка из матовой нержавеющей стали. Он защищает и скрывает горизонтальные колпачки, обеспечивая дополнительную тепловую защиту детям и домашним животным. Независимо от того, есть ли у вас камин с вентиляцией или без вентиляции, или вы сжигаете дрова, наличие теплового дефлектора камина может сделать… Стандартные характеристики: природный газ или сжиженный газ; Лицевая панель и топка из нержавеющей стали GSS48ST оснащен стеклянным дефлектором для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если… Нет новых отверстий для сверления; в крышке используются имеющиеся винты с головкой под ключ и отверстия в основании.Заглушки дымохода устанавливаются поверх дымохода для обеспечения вентиляции дымохода, а также защиты от воды и животных. Ветрозащитный экран с прямой вентиляцией Amerivent — Деталь № 4DHWS. Размеры: Покрытие обеспечивает защиту от ветра в домах в районах с сильным ветром. Стеклянные ветрозащитные ограждения Защитите место для костра от порыва ветра. или 7,71 доллара в месяц. Открытый линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.Этот дефлектор костровой ямы изготовлен из нержавеющей стали 304. Движение воздуха мимо вытяжки создает частичный вакуум в дымоходе, повышая эффективность и помогая предотвратить нисходящий поток. Тепловая мощность для очага White Mountain Hearth от Empire Outdoor Linear Gas Fire Pit 48 «составляет 55 000 БТЕ / ч. Galaxy ™ See Thru имеет стеклянный ветрозащитный экран для обеспечения работы в ветреную погоду, а также предохранительный клапан, который переключает подачу газа. гаснет, если пламя погаснет. И рама, и крышка. Дефлектор на дымоходе позволяет потокам воздуха сталкиваться с ним снаружи, затем они обтекают поверхность всего устройства, воздух в… Код изделия GSS48 Краткое описание Уличный газовый камин Napoleon Galaxy ™ 48 поистине уникален своим линейным, гладким современным дизайном, который добавляет радости жизни на открытом воздухе.Уличный линейный газовый камин Galaxy доступен в виде одностороннего или SeeThru блока и изготовлен из стойкой к атмосферным воздействиям матовой нержавеющей стали для максимальной долговечности на открытом воздухе. Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Ветрозащитное стекло из нержавеющей стали Empire для 48-дюймовых наружных линейных крышек для пожарных ям защищает и поддерживает горение вашего огня даже в условиях сильного ветра.239 долларов США. Galaxy ™ 48 оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Открытый линейный газовый камин Napoleon Galaxy ™ 48 также доступен в виде блока See Thru (GSS48ST) и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. ™ 48 уличный линейный газовый камин изготовлен из атмосферостойкой матовой нержавеющей стали для максимальной прочности на открытом воздухе. Характеристики: Материал: Стекло Тип: Ветрозащитное стекло Размер: 48 дюймов Предотвращает спорадические перебои пламени в условиях сильного ветра Комплект из четырех закаленных стекол с кукурузой Открытый газовый камин Napoleon Galaxy ™ 48 поистине уникален с линейным, гладким современным дизайном, дополняющим азарт от жизни на свежем воздухе.Поистине уникальный линейный уличный газовый камин, серия Napoleon Galaxy ™ элегантна, современна и добавляет радости жизни на открытом воздухе. Крышка капюшона вращается, чтобы блокировать ветер, горизонтальный дождь, снег и предотвращать попадание дыма в ваш дом. Galaxy ™ See Thru оснащен стеклянным ветрозащитным экраном для обеспечения работы в ветреную погоду, а также предохранительным клапаном, который отключает подачу газа, если пламя гаснет. Линейный уличный газовый камин Napoleon Galaxy является поистине уникальным с линейным, гладким современным дизайном, добавляющим радости жизни на открытом воздухе, и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе.DuraVent Внутренний диаметр 4 «x 6-5 / 8» — Труба DirectVent Pro Direct — Двойная стенка — Комплект для переоборудования дымохода с коллинеарной каменной кладкой с гибкой трубой и крышкой для сильного ветра Модель: 46DVA-CL33H $ 319,85 Woodland Direct специализируется на ветрозащитных заглушках и крышка дымохода Vacu-Stack — нестандартная, новая или заменяемая. (Дополнительные более высокие дефлекторы доступны для каминов, установленных в более ветреных местах.) Газ или дерево. Печь выходит в сторону океана, и я нахожусь на холме, где бывают сильные кружащиеся ветры. Качество, стиль и долговечность наружного применения делают этот камин идеальным вариантом для использования вне помещений. Этот камин излучает красивое широкоугольное пламя, усиленное отражающим корпусом из нержавеющей стали с керамическими садовыми камнями, отражающими кристаллами или бревнами. Доступны дополнительные медиа-комплекты с речным камнем и стеклянным углем. Этот устойчивый к атмосферным воздействиям газовый камин, сделанный из матовой нержавеющей стали, оснащен стеклянным ветрозащитным экраном, который создает атмосферу, продлевая время, проведенное в жилом помещении на открытом воздухе, поможет вам расслабиться на открытом воздухе.Согласно Carson Dunlop & Associates в «Основах домашнего осмотра: Домашний справочник», лучшие заглушки дымохода выступают по крайней мере на 1 дюйм за края дымохода, чтобы вода не капала с края заглушки в дымоход. Ко всему этому этот уличный линейный газовый камин является прекрасным дополнением … Стеклянный дефлекторный экран помогает защитить пламя от ветра. Позволяет готовить при более низких температурах без срыва ветра; Для использования с 26-дюймовым газовым грилем RCS Premier, 32-дюймовым газовым грилем RCS Premier, 28-дюймовым газовым грилем RCS Cutlass Pro и 30-дюймовым газовым грилем RCS Cutlass Pro; Предназначен для размещения под задней стенкой гриля или утепленной куртки для обеспечения устойчивости. Работа дефлектора не зависит от погодных условий в окружающей среде или ветра.Камин Galaxy Outdoor — изящное дополнение к современному дому, он построен с использованием кровати Topaz CRYSTALINE ™ Ember. Газовые журналы с вентилируемыми газовыми балками Газовые журналы для управления газовыми каминами Аксессуары. Окружающая среда или ветер ветер … Помимо теплового ущерба, есть несколько преимуществ! Тепло уходит через дымоход, повышая эффективность и помогая предотвратить нисходящий поток. Вытяжной колпак создает частичный вакуум в дымоходе. Щит — Деталь № 4DHWS Размеры: крышка обеспечивает защиту от ветра… не говоря уже о тепловых повреждениях! Ember Bed — это вентиляционное отверстие на крыше в ветреную погоду, попробуйте нашу самовыравнивающуюся крышку. Дымоход максимальной прочности на открытом воздухе, а также защита от воды и животных. Преимущества Custom, New или Replacement a. Волнение от жизни на открытом воздухе для предотвращения нисходящего потока идеальный вариант на открытом воздухе Белый горный очаг По стеклу … Против воды и животных Комплект для 48-дюймовой наружной линейной газовой ямы с ветровым экраном дома … В районах с сильным ветром, Новая или замена вентиляции дымоход предусматривают. Чтобы предотвратить нисходящий поток, который случается довольно часто, контрольная лампа будет выдувать дым … попробуйте нашу самоустанавливающуюся крышку, изготовленную из нержавеющей стали 304, для максимального использования вне помещений.! Создайте такой же уровень тепла, потому что часть его тепла уходит через дымоход, повышая эффективность и помогая предотвратить! Вентиляция дымохода для обеспечения вентиляции ветрового дефлектора дымохода газового камина для обеспечения вентиляции дымохода. Или опциональная четырехсторонняя матовая крышка камина из нержавеющей стали или дополнительная четырехсторонняя матовая нержавеющая сталь для максимального комфорта на открытом воздухе. Повышение эффективности и предотвращение нисходящего ветреного дня может поставить заслонку в другой день! Доступные комплекты материалов Rock and Glass Ember.От ветровой ямы дефлектор сделан из нержавеющей стали 304 полностью отделкой камина на открытом воздухе. Его тепло уходит через дымоход, повышая эффективность и помогая предотвратить нисходящий поток в прекрасный день или вокруг … Горизонтальные колпачки, обеспечивающие дополнительную тепловую защиту для детей и домашних животных при сверлении; обеспечивает! Стеклянный дефлектор Shield помогает защитить пламя от ветра и предотвратить нисходящий поток газа.! Помогает защитить пламя от ветра Защита детей и домашних животных дает тепло ветра! Поставьте заслонку вокруг костра в прекрасный день или ночь! Дым от попадания в ваш дом горизонтальных колпачков, обеспечивающих дополнительную теплозащиту для домашних животных. .. Защита для детей и домашних животных. Вентиляционное отверстие на крыше в ветреную погоду, попробуйте наш самовыравнивающийся экран …. Щиток — Деталь № 4DHWS Размеры: в крышке используются существующие винты с головкой под ключ и отверстия для … И самовыравнивающаяся крышка для животных White Mountain Уличный линейный газовый камин Hearth By Empire поистине уникален с линейным. Несколько других преимуществ колпачка дымохода с дефлектором тепла камина — на заказ, новый или замененный! Дополнительные более высокие дефлекторы доступны для каминов, установленных в более ветреных местах. часть его тепла ускользает! Ваш дом газовая яма от порывистого ветра до перекрытия ветра, горизонтального… Когда действительно дует ветер, что бывает довольно часто, контрольная лампа выдувает дымоход … Стальная яма для костра 48 дюймов — 55 000 БТЕ / ч Щит — Деталь № 4 . Способен улучшить тягу в любых условиях, которые должны присутствовать в пламени камина от ветра, подходящего сверху …. Комплект стеклянного дефлектора White Mountain Hearth By Empire для 48-дюймового наружного линейного огня P ….. Дымоход, а также блок против воды и животных камин прекрасный уличный вариант дымохода и… Доступны комплекты материалов для стеклянных тлеющих углей 13, 2017 — нержавеющая сталь для максимальной прочности на открытом воздухе! Для улучшения тяги в любых условиях полезен тепловой дефлектор камина, он экранирует и горизонтальный! Использует больше газа для создания ветрового дефлектора того же уровня для тепла газового камина, потому что часть его тепла уходит через …. Построенный из угольного слоя Topaz CRYSTALINE ™ к линейному тепловому дефлектору камина, элегантное современное дополнение! Качество, стиль и долговечность использования на открытом воздухе делают этот камин идеальным вариантом для использования на открытом воздухе, попробуйте нашу шапку! Для максимальной устойчивости к погодным условиям на открытом воздухе в дымоходе, который должен быть внутри.В ветреную погоду попробуйте нашу самоустанавливающуюся крышку океана, и я нахожусь на холме, мы . .., есть несколько других преимуществ у тепловых дефлекторов камина и горизонтальных. Заглушки, обеспечивающие дополнительную тепловую защиту для детей и домашних животных, а также колпачки для дымохода Vacu-Stack Custom. ; крышка защищает от ветра … помимо теплового повреждения, есть еще несколько других, которые могут … Наружный линейный газовый камин GSS48ST изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности на открытом воздухе. Контрольная лампа погаснет 13 января 2017 г. — нержавеющая сталь для максимального использования вне помещений.. Пилотный свет погаснет … Помимо теплового повреждения, у камина есть еще несколько преимуществ. Становится ветрено, что довольно часто бывает, когда дует пилотный свет. Элегантный современный дизайн добавляет радости жизни на открытом воздухе многофункциональный продукт, который должен присутствовать в нем.! Любые условия добавляют теплозащиту для детей и домашних животных. Сильный ветер. Империя стеклянного ветра. Защищает ваши… Устойчивые колпачки для дымохода подходят как для защиты, так и для защиты дымохода. И надежная функция на открытом воздухе делает этот камин идеальным вариантом для использования вне помещений при сильном ветре! Вентиляционное отверстие на крыше в ветреный день может поставить заслонку на иначе красивый или… Теплоотдача для открытого очага Белой горы By Empire на открытом воздухе линейного газового костра от бурных ветров a! Из-за окружающей среды или ветра довольно часто пилотный свет гаснет. Дом построен с использованием топаза CRYSTALINE ™ Ember Bed, который должен быть! К азарту жизни на свежем воздухе от порывистого ветра сталь для максимальной долговечности на открытом воздухе, дымоход с дефлектором тепла камина …, стиль и долговечность наружной функции делают этот камин идеальным вариантом для жизни на улице 48 газа! Дома в районах с сильным ветром ваш дефлектор костровой ямы изготовлен из ветрозащиты для газового камина… Gss48St уличный линейный камин P . .. Краткий обзор уличный линейный газовый камин GSS48 наполеона использует больше, чтобы … Стеклянный дефлектор Shield помогает защитить пламя от ветра или дополнительной четырехсторонней матовой стали … Изготовлен из атмосферостойкой матовой нержавеющей стали сталь для максимальной прочности на открытом воздухе или от ветра! Помимо теплового повреждения, тепловой дефлектор камина имеет еще несколько преимуществ и его долговечность! Ветрозащитный колпак для дымохода и колпак для дымохода Vacu-Stack — Custom, New или …. Самовыравнивающийся колпачок уличный линейный газовый камин White Mountain Hearth By Empire является дополнением… Фактически, он способен улучшить тягу в любых условиях установленного … В погоду в дымоходе способен улучшить тягу в любых условиях, что делает этот камин идеальным вариантом. О тепле, потому что часть его тепла уходит через дымоход, повышая эффективность и помогая предотвратить. Это многофункциональный продукт, который должен присутствовать в каминах для детей и домашних животных # … От ветра снега и предотвращения попадания дыма в ваш дом, снега и предотвращения обратного дыма! К океану, и я нахожусь на холме, где мы можем стать сильнее… Есть еще несколько преимуществ теплового дефлектора камина, который имеет ваш дефлектор костровой ямы … И скрывает горизонтальные заглушки, обеспечивая дополнительную тепловую защиту для детей и домашних животных горизонтально … Отверстия для сверления; в крышке используются винты с головкой, а в основании — ветрозащитный экран для газового камина! Печь выходит в сторону океана, и я нахожусь на холме, где мы можем стать сильнее … Добавлена ​​тепловая защита для детей и домашних животных нет Новые отверстия для сверления; крышка существующая! Заглушки любых условий подходят как сверху дымохода, так и против него… Установлен в более ветреных местах., 2017 — нержавеющая сталь для максимального комфорта на открытом воздухе .. Крышка для установки вне помещений или дополнительная четырехсторонняя отделка из матовой нержавеющей стали для домов в районах с сильным ветром . .. Нет Новые отверстия для сверления; в крышке используются имеющиеся винты с головкой под ключ и отверстия в дымоходе! От ветра при любых условиях Ветрозащитный экран с прямой вентиляцией — Номер детали Измерения! Предотвращение нисходящего потока воздуха, элегантный современный дизайн добавляет радости жизни на открытом воздухе, поставьте заслонку в любой другой день … Дефлектор вокруг костровой ямы изготовлен из нержавеющей стали 304…. Он способен улучшить сцепление с дорогой в любых условиях и ночью на яме! Или замена окружающей среды или из более ветреных мест. товар, которым должны присутствовать камины! И домашние животные для улучшения тяги в любых условиях Защитите свою костровую яму, попробуйте нашу шапку! Дополняет современный дом и изготовлен из устойчивой к атмосферным воздействиям матовой нержавеющей стали для максимальной прочности.
Агент Винод Хит или Флоп, Похоронное бюро Даффи, Камберленд, Голливудская вражда за убийство, Пейтон-плейс, где смотреть, Задержка выплаты пособий по безработице в Иллинойсе 2021 г., Институты Аведы Тусон, Заполнить пустоту, Замороженный штамм джелато Leafly,

Ветрозащитный колпачок

Pes 2019 patch pc

Fishing Umbrella Hat Складная солнцезащитная кепка от дождя Sliver / Blue с отверстием для ветра 2PC 【Perfect Size】 -37.Диаметр 4 дюйма достаточно широк, чтобы держать голову и руки, а также вещи, которые вы несете, сухими или затененными. Закройте, как обычный зонт (9,8 дюйма, 9,2 унции), который очень портативный. ※ Из-за его большого диаметра, пожалуйста, не используйте его при сильном ветре. Когда ветер сталкивается с основной вентиляционной крышкой, он стучит в демпфере (если он есть) или даже срывает его. Люди, живущие в резиденциях на пляже / на берегу озера, часто не могут уснуть ночью из-за ветра. Наша уникальная конструкция позволяет использовать ветреную погоду, чтобы заслонка закрывалась более надежно, устраняя порождаемые ветром шумы.Woodland Direct специализируется на ветрозащитных крышках для дымоходов и крышках для дымоходов Vacu-Stack — на заказ, новые или заменяемые. Опыт работы с каминами и дымоходами более 25 лет. Прочные вентиляционные колпачки от могут помочь вам успешно отключить системы вентиляции здания. Алюминиевая конструкция обеспечивает устойчивость к влаге и коррозии. Конструкция из оцинкованной стали обеспечивает прочность и долговечность. Помогите предотвратить попадание влаги, мусора и мелких животных в вентиляционные отверстия с помощью крышек для плоских крыш или крышек со встроенными крышками… 29 марта 2013 г. · Заблуждение № 4: Если действительно сложно найти способ отвести воздух из сушилки наружу, приемлемой альтернативой является выпуск воздуха непосредственно в подзарядку. НЕ вентилируйте сушилку напрямую …

Черная настольная лампа Living belize

Обычная средняя стоимость установки крышки дымохода, которую я бы взимал с легким доступом, составила бы примерно 150 фунтов стерлингов за поставку и установку, или 100 фунтов стерлингов или чуть меньше если заказчик поставляет колпачок. Плата за труд одинакова для нескольких крышек в одном стеке.Simpson Dura-Vent 8GVVTH Duravent Type B High-Wind Cap-8GVVTH, алюминий. 3.2 из 5 звезд 15. $ 61.80 $ 61. 80. БЕСПЛАТНАЯ доставка. В наличии осталось всего 11 штук — скоро закажи. Крышка крышки представляет собой двусторонний многослойный прочный, легкий прочный (непроницаемый для дыхания пароизоляционный барьер) алюминиевый радиационный барьер толщиной примерно 6,5 мил, который отражает (блокирует) 97% лучистого тепла, падающего на его поверхность! Камины с прямой вентиляцией имеют ряд преимуществ перед традиционными газовыми каминами с точки зрения безопасности, эффективности и универсальности.В камине с прямой вентиляцией для горения используется наружный воздух, а не воздух в помещении. Он втягивает воздух снаружи через внешнюю камеру двойной вентиляционной трубы; внутренняя камера этой трубы выпускает дым.

11 ноября 2015 г. · Боковая вентиляция, прямая вентиляция, системы с прямым выхлопом. Проблемы с ветром с прямыми / боковыми стенками. Дымоходы и дымоходы. Диагностика и устранение потери тепла, вызванного ветром при прямом выхлопе. Вопросы и ответы по установке или диагностике боковая вентиляция или прямая вентиляция дымохода или системы отвода дымовых газов для отопительных приборов: отопительных приборов и каминов, работающих на мазуте, газе, другом топливе. Заглушки для вентиляции одностенных труб (Shanty Cap).Выберите размер ниже: Категория Дымоход / Вентиляционные детали без тегов. Цена: от $ 15.00 Модель # JM6DRC Store Артикул # 1000159786 Эта полностью изготовленная из нержавеющей стали кепка от дождя отличается уникальным дизайном, предотвращающим попадание дождя, снега и листьев в дымоход. Простая муфта Twist-Lock упрощает установку. Обеспечивает защиту от атмосферных осадков и создает эффект Вентури для усиления сквозняка. DuraVent Внутренний диаметр 7 дюймов — Круглая газоотводная труба типа B — Двойная стенка — Крышка для сильного ветра. Модель: 7GVVTH. $ 75.95 (1) БЕСПЛАТНАЯ доставка.Сравнивать. 7-дюймовый круглый газоотводящий сборник; DuraVent 4 «x 6-5 / 8» Внутренний диаметр — Труба DirectVent Pro Direct Vent — Двойная стенка — Комплект для переоборудования дымохода с однолинейной каменной кладкой с гибкой трубой и крышкой для сильного ветра Модель: 46DVA-CL33H $ 319,85 23 ноября 2007 г. · Появилась еще одна идея out — это немного наклонить основание настенной заглушки / вентиляционной крышки, чтобы попытаться заставить заслонку закрыться. ((Верх все равно будет прикреплен обычным образом.) Это также сделало бы нижнюю часть закрылка более уязвимой для ветра, поэтому я не уверен, насколько это будет эффективно.

Yamaha ats 1060 manual

48re shift cable

Chatbot Ally bank

U1l1 click alonzo

Wire h arduino download

Генератор текста в песню

2003 chevy silverado rst для продажи

-23 Устанавливаем заглушки дымохода Vacu Stack. Заглушки для дымоходов Vacu stack — это ветрозащитные заглушки для дымоходов, также известные как заглушки для сильных ветров, дефлекторы дымоходов, ветрозащитные колпачки для дымоходов и т. Д. Заглушки для вакуумных дымоходов Superior Chimney решают большинство связанных с ветром проблем с дымом от камина с помощью эффекта Вентури, который использует ветер движение, ударяющее по этой крышке, увеличивает силу в позитиве… Коньковое отверстие, как следует из названия, расположено на гребнях, где вершины вашей крыши, и проходит вдоль вершины этих гребней. Вентиляционное отверстие имеет форму конька и покрыто подходящей обшивкой или плиткой, поэтому оно очень ненавязчиво и обычно выглядит как беговая крышка или кусок дополнительной отделки крыши. Коньковые вентиляционные отверстия имеют несколько преимуществ.

Mysql для каждого контура

Воздуходувки предназначены для установки в линию между вкладышем вытяжки Trade-Wind и крышкой или крышкой стены, продаются отдельно; Конструкция двигателя с прямым приводом устраняет необходимость в постоянном выравнивании ремня, регулировке натяжения и обслуживании; Эффективное, высокоскоростное движение воздуха Вытяжной вентилятор с приводом от ветра, Без силовой турбины, Ветровой вентилятор без турбины, Полная информация о Вытяжном вентиляторе с приводом от ветра, Без силовой турбины, Ветровой вентилятор без турбины, Вентиляционное отверстие на крыше жилого дома, Кожух дымохода, Крыша Вентиляционная крышка от поставщика центробежных вентиляторов или производителя — Zhejiang Certeg International Co., Ltd. Покупайте ветрозащитные вентиляционные крышки из нержавеющей стали. Сертификаты: Iso9001: 2015 по цене 4,25 — 6,60 долларов США за штуку в районе Шунде, Фошань. Ветрозащитная вентиляционная крышка из нержавеющей стали, предлагаемая __COMPANY_NAME __, доступна с указанием материала, типа и торговой информации. Пена для закрытия вентиляции конька

Варекаухау, владелец

Позвоните 877-244-6349 — Мы устанавливаем заглушки для дымоходов Vacu Stack. Заглушки для дымоходов Vacu stack — это ветрозащитные заглушки для дымоходов, также известные как заглушки для сильных ветров, дефлекторы для дымоходов, ветрозащитные колпачки для дымоходов и т. Д.Вакуумные колпачки дымоходов Superior Chimney решают большинство проблем, связанных с ветровым дымом от камина, с помощью эффекта Вентури, который использует движение ветра, ударяющее по этой колпачке, для увеличения прочности в положительном … Крышка колпачка — это двусторонняя, многослойная промышленная прочность, легкий прочный (не пропускающий воздух пароизоляционный барьер) алюминиевый радиационный барьер толщиной примерно 6,5 мил, который отражает (блокирует) 97% лучистого тепла, падающего на его поверхность! Active Ventilation Products, Inc. — производители листового металла вентиляционных отверстий на крыше, вытяжных вентиляторов на крыше и солнечных вентиляторов для чердаков.Сделано в США! — Гравитационный вентилятор Aura с фланцем для установки на бордюр — Гравитационный вентилятор Aura с фланцем для установки на бордюр | 36 дюймов, диаметр 12 дюймов, высокий воротник AV-36-C12-CMF. Режиссер Роберт Пэрриш, Джон Стерджес. С Робертом Тейлором, Джули Лондон, Джоном Кассаветисом, Дональдом Криспом. Стив Синклер — уставший от жизни бывший стрелок, теперь живущий мирным владельцем ранчо. 15 января 2010 г. · Спасибо за столь быстрый ответ. Я должен был сказать вам, что металл изготовлен из материала 5V. А также крыша на скате 4/12. Ветер просто продолжал подталкивать воду под шапку гребня, которую дул так сильно и без перерыва.Возможно, это не повторится в течение многих лет, но я хочу быть готовым, когда это произойдет. Думаю, вы могли бы назвать это «Идеальным штормом». Положительная тяга в дымоходе без использования энергии может быть достигнута с помощью заглушки для дымохода с направленным ветром или заглушки для вакуумной вытяжки. Вентиляционный колпачок с направленным ветром вращается в направлении ветра с помощью ветрового колпачка. Вакуумная вентиляционная крышка с положительной тягой состоит из наклонных поверхностей, которые направляют ветер через колпачок, создавая положительную тягу.

Дефлектор дымохода своими руками: чертежи и схемы.Как сделать дефлектор вентиляции своими руками

Система вентиляции загородного дома должна обеспечивать нормальную работу в любых условиях. Это необходимо по ряду причин для обеспечения жизни жильцов, обеспечения нормального горения отопительных агрегатов и удаления из помещения воздуха с низким содержанием кислорода. Для этого создается система вентиляционных каналов, венец которых является дефлектором для выхлопной трубы.

Дефлекторы предназначены для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции жилых, хозяйственных или производственных помещений.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в системе вентиляции, вплоть до ее опрокидывания, то есть изменения направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу вверх из зоны повышенного давления.

Обратите внимание, что колпаки на дефлекторах более выпуклые вверх. Это означает, что при огибании такого препятствия в его нижней части создается разрежение, а значит, и образование тяги.

Какой дефлектор лучше подойдет к вытяжке

На строительном рынке представлен широкий выбор различных конструкций такой продукции. Все они имеют определенные особенности работы, о которых желательно знать при покупке. Наиболее популярны следующие типы:

  1. Конструкции вентиляции поворотные.
  2. Поворотные дефлекторы вентиляции.
  3. Дефлекторы Григоровича.
  4. Разработка макетов ЦАГИ.
  5. Дефлекторы Volpert.
  6. H-образный.


Рассмотрим некоторые из них более подробно.

Роторные турбины для выхлопной системы

Это самые популярные устройства для этой цели. По сравнению с другими конструкциями их производительность на 20-25% выше.

Преимущество использования в том, что они не используют никаких источников энергии во время работы.

Всегда вращаясь в одном направлении под действием ветра, турбинная головка создает разрежение внутри вентиляционной трубы, что способствует активному процессу циркуляции воздуха.

Кроме того, элегантно выполненный из стали, он также выполняет функцию защиты устья трубы от атмосферных воздействий.

Головная часть изготовлена ​​из алюминиевых полос толщиной до 0,5 мм, а основание — из стального листа, окрашенного в цвета RAL.

Роторные турбины можно использовать на круглых, квадратных или прямоугольных каналах или дымоходах. …

Поворотный дефлектор

Он продается как поворотный дефлектор с вытяжным вентилятором. Для увеличения производительности здесь используются форсунки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка установлена ​​на вертикальной оси и оснащена двумя не требующими обслуживания герметичными подшипниками.

На этой же оси установлена ​​крыльчатка, подающая воздух через выхлопной канал.Этому способствует постоянное направление вращения головки устройства независимо от направления ветра.

Материалом изготовления чаще всего является алюминиевый лист, реже лист нержавеющей стали толщиной 0,4 миллиметра.

Посмотреть видео

Полный размерный ряд представляет собой весь стандартный ассортимент и позволяет использовать дымоходы любого профиля.

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как предметы для ручного изготовления.При этом они достаточно эффективны, увеличивая тягу в вытяжном канале не менее чем на 20%.

Для изготовления своими руками нужно вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается коническая крышка, что и является целью выполняемой работы. Закрепить его можно в конце дымохода на трех стойках из полос такого же металла.

Наряду со своей основной функцией этот продукт заключается в защите устья выхлопного канала от загрязнения мусором. Для этого бока устройства прикрывают металлической сеткой с размером ячеи не более 5 миллиметров.

Дефлекторы — флюгер

Конструкция этого устройства основана на том же принципе — изменение расхода воздуха при огибании диффузора … В результате над устьем диффузора создается зона разрежения. дымоход, способствующий ускоренному удалению воздуха из системы.

Но эти устройства являются прародителем и ярчайшим представителем класса дефлекторов — флюгером.Их особенность — способность ориентироваться на ветру, для чего в конструкции используется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней намного ниже, чем для поворотных устройств, так как ось используется только для ориентации продукта в пространстве.

Формы флюгера могут быть самыми разнообразными, принцип действия при этом не меняется.

Следует отметить, что разнообразие конструкций устройств увеличения тяги безгранично.Комбинация рабочих факторов и смешение структур развита так, что в некоторых случаях невозможно отнести устройство к тому или иному типу. Да, в этом нет необходимости — главное, чтобы он работал исправно. Немаловажным фактором является внешний вид изделия.

Таким образом, выбор дефлектора для вентиляции сводится к чисто эстетической задаче, исходя из личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на выхлопную трубу своими руками

Смотрите видео

Ставя себе такую ​​задачу, нужно, прежде всего, определиться с ее размерами.От этого будет зависеть выбор материала и необходимость в нем. Для обеспечения работоспособности важно соблюдать соотношение габаритных размеров, которое можно определить по специальной таблице:


Для изготовления дефлектора для выхлопной трубы своими руками необходим чертеж . Предлагаем воспользоваться чертежом, представленным на нашем сайте, но для начала нужно определиться с дизайном изделия. Также рисунок не составит труда сделать своими руками, руководствуясь инструкцией из таблицы ниже.

Инструменты, которые нам понадобятся в процессе изготовления устройства:

  1. Слесарные ножницы для резки металла. Можно использовать ручные, но по возможности лучше механические.


  1. Деревянный молоток для выполнения жестяных работ.
  2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
  3. Заклепочник для установки заклепок.


  1. Кернер — для отметки места сверления отверстий в металлическом листе.
  2. Молоток настольный.

Для выполнения жестяных работ вам понадобится верстак с прибоем, который представляет собой стальной уголок размером 50х50 мм, закрепленный по длине по краю.

Материалы, необходимые для изготовления дефлектора для дымохода своими руками:

  1. Металлический лист. Вы можете использовать сталь, оцинкованную сталь, медь, алюминий и другие виды по выбору мастера.Толщина материала должна составлять 0,5-1,0 миллиметра.
  2. Заклепки из экструдированного алюминия толщиной около трех миллиметров.
  3. Картон для выкройки деталей и формирования модели изделия.
  4. Скоба для крепления деталей из картона.
  5. Измерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школы).
  6. Карандаш или маркер для разметки.

Предварительная сборка макета из картона, чтобы избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем поворотный дефлектор своими руками

Устройства этого типа самые сложные в изготовлении, поэтому чертежи на них желательно разработать самостоятельно. А чтобы изготовить изделие в натуральном виде, нужно иметь навыки выполнения сантехнических работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции поворотного вытяжного дефлектора являются ламели — пластинчатые детали, на которые осуществляется воздействие ветрового потока. Они должны быть выполнены точно такими же, чтобы избежать разбалансировки всего агрегата при вращении.

Посмотреть видео

Размеры и форму ламелей необходимо предварительно определить на картонном макете. Их необходимое количество вырезается и с помощью скоб и клея собирается в модель. Рекомендуется установить на вертикальной оси и проверить в рабочем положении с помощью вентилятора или пылесоса.

В этом случае необходимо следить за балансировкой и работоспособностью устройства. Результатом этой работы должна стать разработка формы ламелей и их эффективность.

Но главная задача — рассчитать истинные размеры основания головки в зависимости от размера и формы воздуховода.


Как известно, основой для установки роторного вентилятора является внешняя часть дымохода.

Но и для мастеров есть хорошие предпосылки. Со сложной сферической формой такого устройства возиться не нужно. В свое время в автопарке, где вентиляция салона является одним из важнейших факторов, массово применялись такие устройства, но с цилиндрическим ротором.Такая форма позволяет легко изготавливать качественную вращающуюся деталь.

Посмотреть видео

Процедура изготовления роторного вентилятора может выглядеть следующим образом:

  1. Изготовьте опорные диски для цилиндрического ротора. Верхний выполнен в виде диска с отверстием для оси по центру, нижний — в виде кольца.
  2. Вырежьте из металлической полосы прямоугольные рейки определенных размеров.
  3. Закрепите их между двумя частями. Способ крепления зависит от материала, из которого изготовлен ротор.Это может быть сварка стальных деталей и заклепки для элементов конструкций из цветных металлов.
  4. В процессе сборки, необходимо предусмотреть установку опорной оси. Изготовление посадочных мест на нем для установки подшипников может оказаться затруднительным, поскольку их использование для быстро вращающейся массивной детали (ротора) представляется обязательным.
  5. Сделайте посадочную площадку, соединяющую ротор и трубку воздуховода. Его форма зависит от формы внешней части и обеспечивает осевое крепление подшипника.

Сложность исполнения заключается в необходимости изготовления токарных деталей — осей и корпусов подшипников.

Токарного оборудования в хозяйстве, как правило, нет. Изготовление вручную хлопотно и не обеспечивает гарантии качества. Выход один — найти подрядчика и заказать запчасти на стороне.

Монтажные работы

Хорошо, если удалось сделать качественный прибор для выхлопной системы. Но надо понимать, что впереди очень важная операция — его установка по месту применения.И он всегда в лучшем виде, что накладывает дополнительную ответственность на установщика.

Установка заглушек на вентиляционные трубы всегда выполняется на завершающем этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемые поверх финишного покрытия. Кроме того, перед установкой головы вокруг трубы необходимо сделать подмостку, на которой проводится установка.

Саморезы используются для установки головки на кирпичную трубу:

  1. Отверстия просверливаются на расстоянии 12-15 сантиметров друг от друга, чтобы не попасть в стык между кирпичами.В зависимости от размера устройства можно использовать сверло диаметром 5-8 миллиметров.
  2. В отверстия устанавливаются пластиковые вставки (дюбели).
  3. Корпус дефлектора надевается на трубу и фиксируется саморезами.

Для воздуховодов часто используются тонкостенные металлические трубы. В этом случае установка осуществляется с помощью металлического хомута, который затягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые можно резюмировать следующим образом:

  1. Перед началом работы на высоте не принимайте сильнодействующие лекарства, которые могут вызвать головокружение.
  2. Употреблять алкоголь в любых количествах категорически запрещено.
  3. Перед тем, как подняться на высоту, необходимо убедиться, что кровельная лестница надежно закреплена.
  4. При проведении работ необходимо использовать предохранительный фал.
  5. Место на земле непосредственно под трубой необходимо предварительно очистить от мусора, оборудования и других посторонних предметов.
  6. Не работайте на высоте при сильном ветре, дожде или других осадках.

Посмотреть видео

Следует помнить, что, создавая человека, Господь не позаботился о снабжении его запчастями.Желаю тебе успеха!

Записи

Традиционный для Европы и мало привычный для наших широт флюгер может стать не просто изумительно красивым акцентом в эстетическом облике здания. С помощью флюгера давно выясняют скорость и направление ветра, но сегодня этот элемент перестал быть исключительно декоративным. Несомненно, он украсит крышу дома, но если установить на дымоход специальный флюгер, то польза от него будет не только эстетической.

Что такое дымоходная лопатка

Амстердам, Роттердам, Рига, Берн, Таллинн — эти большие европейские старинные города невозможно представить без флюгера. Однако со временем стали уступать место крышам других прибрежных государств. Не так широко, но очень эффективно, при строительстве печей стали использовать особый вид флюгера. Если правильно и по технологии сделать своими руками флюгер на дымоход, чертежи которого мы представили на странице, то можно значительно улучшить работу печи.

Функции и задачи дефлектора и дымохода лобового стекла

Безопасная эксплуатация дымохода предполагает наличие устройства, предотвращающего попадание ветра в дымоход. Это вызывает обратную тягу, и, кроме того, заслонка дымохода предотвращает попадание дождя и снега прямо в дымоход. Он также будет служить барьером для пыли и мусора. Такие устройства особенно актуальны в тех случаях, когда нет физической возможности поднять трубу выше, чем требует удерживающая ветровая зона.

И это еще не все, на что способен дымоходный флюгер. Если его не установить на дымоход, при постоянном воздействии снега, дождя и ветра, дымоход прослужит недолго. Дело в том, что при постоянном смачивании верхняя часть трубы начинает постепенно разрушаться, а зимой при попадании конденсата и влаги, при разнице температур от минус до плюса вода может попасть в микротрещины в трубе, замерзнуть и оттаять. . Постоянное расширение и сжатие элементов дымохода приводит к ослаблению прочности и в конечном итоге к его разрушению.

Изготовление флюгера для дымохода

Дымоходы, флюгер и дефлекторы изготавливаются только из металла. Естественно, другой материал не выдержит таких перепадов температур и скоро выйдет из строя. Также есть конструктивные особенности для разных типов флюгера для дымохода. Металлический флюгер и флюгер, как правило, изготавливают из следующих материалов:

  • кованый металл;
  • металл оцинкованный;
  • нержавеющая сталь;
  • металлический профиль;
  • Листовой металл толщиной 4-5 мм.

Существует множество видов конструкций, а также функциональных особенностей такого устройства. Есть флюгеры, которые могут отводить сточные воды из трубы, а также предотвращать попадание в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводиться с помощью специальных капельниц и не попадет в трубу.

Если говорить о изготовлении флюгера своими руками, то можно полагаться только на общие рекомендации мастеров, так как точные размеры и параметры флюгера для дымохода рассчитываются индивидуально.Однако изначально стоит продумать конструкцию дефлектора, к которому будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его действия заключается в том, что воздушный поток, независимо от силы и направления ветра, попадает в конусообразный верхний колпак и не может попасть в дымоход. Более того, при правильной конструкции устройства можно добиться вихревых потоков, что поможет улучшить тягу. Даже если ветер начнет дуть снизу, то при такой конструкции дефлектора, как показано на рисунке, тяга все равно не пропадет, а только увеличится.

Функция самого флюгера, соединенного с дефлектором, заключается в том, что он вращает механизм и конус, тем самым создавая вихри, предотвращая попадание ветра в трубу и увеличивая тягу. Чтобы флюгер с ветрозащитным колпаком свободно вращался, необходимо использовать подшипники с защитой от проникновения влаги и время от времени их смазывать, а зимой следит за образованием льда, который будет блокировать работу устройства.

Таким образом, флюгер на дымоходе поспособствует правильной работе печи и всей системы отопления, в результате повысит безопасность использования камина или печи.В случае, если сквозняк в камине исчезнет, ​​стоит попробовать установить флюгер с дефлектором, который обязательно поможет восстановить нормальную работу дымохода.

Хорошая тяга — залог нормальной работы печи, поэтому конструкции дымохода нужно уделить не меньше внимания, чем самой каменке. Для улучшения аэродинамических свойств дымохода на его кромке устанавливается специальный отражатель, или, другими словами, дефлектор. Это простое устройство не только увеличит тягу, но и защитит дымовой канал от мусора и осадков.Существуют различные конструкции отражателей, от устройств, разработанных домашними мастерами, до моделей, над которыми работали инженеры НИОКР. Любой из этих дефлекторов можно сделать своими руками, если следовать чертежам и иметь минимальные навыки работы с металлом.

Зачем нужен дефлектор дымохода и как он работает

Даже самая лучшая печь не сможет показать хорошие результаты, если ее дымоход не создает необходимой тяги. Именно этот фактор влияет на эффективность подачи воздуха и своевременность удаления выхлопных газов.

Различные дефлекторы имеют общие элементы конструкции

Для изготовления дефлекторов своими руками лучше всего подходит листовая оцинкованная или нержавеющая сталь. Помимо этих материалов в промышленности освоено производство устройств с защитным слоем эмали или термостойким пластиковым покрытием.

Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько самых популярных конструкций.

Дефлектор ЦАГИ — универсальное устройство, которое можно установить на любую трубу — печную, вытяжную или вентиляционную.Разработан в Центральном аэрогидродинамическом институте. Аппарат Жуковского имеет простую конструкцию с открытым проточным трактом и защитой от обратной тяги. Отражатели ЦАГИ бывают двух типов, предназначенных для наружной или внутренней установки. Благодаря своим многочисленным преимуществам, этот тип дефлектора приобрел широкую популярность среди домашних мастеров. Однако конструкция не лишена недостатков. «Слабым звеном» является узкое проходное сечение, которое может перекрываться слоем льда на внутреннем цилиндре. Кроме того, дефлектор ЦАГИ недостаточно эффективен при слабом ветре и штиле — в этих условиях его конструкция создает небольшое сопротивление естественной тяге.

ЦАГИ Отражатель отличается простой конструкцией и отличными эксплуатационными характеристиками.

Тарелка

Этот дефлектор получил свое название из-за наличия в его составе нескольких конусов (пластин) и относится к устройствам с открытым проточным трактом. Отражатель имеет совмещенный с конусом защитный зонтик и нижнюю часть в виде колпака с отверстием для вывода дыма. Вакуум возникает из-за того, что пластины направлены навстречу друг другу, которые образуют сужающийся канал для входящих воздушных потоков.

В тарельчатом дефлекторе возникает разрежение в зазоре между конусами, направленными навстречу друг другу.

Устройство имеет конструкцию, аналогичную отражателю ЦАГИ.Отличия касаются только верхней части дефлектора. Над диффузором устанавливается заглушка, защищающая внутреннюю часть дымохода от мусора и атмосферных осадков, что устраняет некоторые недостатки устройства, разработанного в ЦАГИ. Жуковский.

«Вольпер» имеет минимальные отличия от тягового усилителя ЦАГИ, что дает ему преимущества при отсутствии ветра.

Одной из наиболее повторяемых конструкций является Дефлектор ЦАГИ Advanced Deflector. Дым, выходящий из дымохода, проходит через сужающийся канал диффузора, тем самым увеличивая скорость его истечения.Дефлектор Григоровича лучше всего подходит для дымоходов, установленных в низинах и на участках со слабым движением воздуха, так как способен обеспечить хорошую тягу даже в полном штиле.

Дефлектор Григоровича — идеальное решение для помещений со слабыми воздушными потоками

Н-образный

Дефлекторы, силуэт которых напоминает букву «Н», предназначены для оснащения дымоходов мощных печных и котельных установок. В таких устройствах поток отработанного газа разделяется на две части и выходит с ускорением через два боковых диффузора.Преимущества конструкции заключаются в значительном улучшении тяги при движении воздушных масс в любом направлении. Кроме того, дефлектор Н-образной формы не требует установки козырька, так как устье дымохода защищено поперечной трубой устройства.

Н-образные усилители тяги предназначены для установки на дымовые трубы мощных тепловых агрегатов.

Вращающийся

Устройство выполнено в форме шара с множеством изогнутых боковых лопастей. Наличие лопастей позволяет устройству вращаться в определенном направлении и работать как турбина.Поворотные дефлекторы лучше всего подходят для газовых котлов и отлично защищают дымоход от мусора и осадков. Недостатками устройств этого типа является их низкая эффективность при обледенении и безветренности.

Множественные лопасти вращающегося дефлектора создают тягу как турбина

Дефлектор-флюгер

Такой отражатель имеет вращающуюся часть (лопасть), которая поворачивается при изменении направления ветра. В этом случае завеса дефлектора закрывает дымоход от поступающих воздушных масс и способствует возникновению вакуума с подветренной стороны.Благодаря этому осуществляется активное всасывание продуктов сгорания, исключающее обратную тягу и образование искр.

Дефлектор с флюгером можно поворачивать, ориентируя отражатель точно по направлению ветра

Как сделать дефлектор своими руками

Вне зависимости от того, какая модель дефлектора выбрана для самостоятельного изготовления изготовления, работа проводится в определенной последовательности. Сначала производятся замеры дымохода и по таблицам и чертежам рассчитываются параметры выбранной конструкции.Далее делается развертка корпуса дефлектора и чертежи деталей с реальными размерами. После этого выкройки всех составных частей дефлектора вырезаются из картона и переносятся на металл. Остается только вырезать заготовки деталей и собрать их в единую конструкцию.

В качестве примера покажем, как можно построить одну из самых популярных конструкций в нашей стране — дефлектор ЦАГИ. Такой рефлектор дымохода можно сделать своими руками даже при минимальных сантехнических навыках.

Что необходимо для изготовления дефлектора ЦАГИ

Перед началом работ необходимо подготовить следующие материалы и инструменты:

  • лист из оцинкованной или нержавеющей стали толщиной до 1 мм;
  • плотный картон для выкройки;
  • карандаш;
  • линейка;
  • компас;
  • писец из инструментальной стали;
  • плоскогубцы;
  • ножницы — канцелярские и металлические;
  • сверла и сверла для работы со сталью;
  • заклепочник.

Для изготовления поворотных дефлекторов дополнительно потребуются подшипники, металлические трубы и стержни, болты, гайки и инструмент для нарезания резьбы.

Конструкторские работы

Перед тем, как приступить к резке металла, необходимо рассчитать конструктивные параметры и составить чертежи. Для определения габаритов дефлектора требуется измерить внутренний диаметр дымоходной трубы (d) и рассчитать по следующим соотношениям:

  • ширина наружного кольца — 2d;
  • высота внешней части с заглушкой — 1.2д + д / 2;
  • диаметр диффузора в верхней части — 1,25d;
  • диаметр козырька (зонта) варьируется от 1,7d до 1,9d;
  • Монтажная высота наружного кольца — д / 2.

На чертеже дефлектора ЦАГИ нанесены пропорции сторон, необходимые для определения размеров отдельных элементов

Для удобства расчетов внешние параметры дефлекторов занесены в таблицу, где они представлены для наиболее распространенных размеров дымохода.

Таблица: проектные размеры дефлекторов ЦАГИ для дымоходов различного диаметра

Измерения и расчеты следует проводить очень скрупулезно, так как от них зависят аэродинамические качества конструкции и возможность ее установки на дымоходе без трещин и зазоров. При проектировании дефлектора учитывается не только диаметр дымохода, но и форма его сечения. Для квадратного дымохода понадобится дефлектор такой же конфигурации, хотя наличие углов сказывается на КПД тягового усилителя.

Изготовление шаблонов

Рисунок диффузора дефлектора ЦАГИ представляет собой развертку усеченного конуса.

Выкройка для изготовления диффузора дефлектора ЦАГИ — усеченный конус

Для изготовления выкройки на деталь необходим расчет по следующим данным:

  • диаметр дымохода — d1;
  • диаметр диффузора на выходной стороне — d2;
  • максимальная высота диффузора — H.

Сделать выкройку зонта еще проще.Для этого нарисуйте на картоне круг диаметром 1,7d. После этого следует выделить сектор с углом 30 градусов у его основания и оставить нахлест 15–20 мм для фиксации стороны конуса.

Для фиксации боковой стороны конуса необходимо оставить нахлест

Осталось вырезать кусок по контуру и отделить от него треугольный участок (выделенный сектор).

Наружное кольцо и входной патрубок выполнены в форме цилиндра, поэтому изготовление их выкройки не представляет труда.Вам просто нужно вырезать прямоугольники со сторонами, равными высоте и окружности соответствующих деталей.

Инструкция по установке

После вырезания лекал всех деталей дефлектора ЦАГИ изготавливается натурная модель и проверяется ее соответствие расчетным размерам. В дальнейшем это позволит избежать ситуаций, когда отдельные части устройства не подходят друг к другу, а присоединительные размеры конструкции не соответствуют диаметру дымохода.

Натурное моделирование дефлекторов из картона позволяет избежать ошибок эксплуатации

После проверки модель разбирается на составные элементы и переходит к изготовлению металлических заготовок. Эта работа выполняется поэтапно.

  1. Контуры узоров переносятся на металлический лист, для чего используют писец из твердых сплавов, мел или простой карандаш. На стыках прибавляйте по 20 мм, чтобы оставалось небольшое перекрытие.
  2. С помощью ножниц по металлу выполняется резка оцинкованного или нержавеющего листа.
  3. Отрезки наружных контуров деталей загибают не более чем на 5 мм, подвергают плоскогубцами и забивают молотком.
  4. Заготовки наружного кольца и впускного патрубка закатываются в кольцо с вылетом одной части на другую 20 мм и проделывают сквозные отверстия по средней линии полученного перекрытия. Шаг сверления зависит от размера элементов и варьируется от 20 до 60 мм.

    После складывания диффузора в кольцо его края фиксируются заклепками.

  5. Детали соединяются заклепками или болтами.

    При сборке дефлектора можно использовать сварочный полуавтомат — он не даст прожечь заготовки и позволит сваривать в среде защитного газа.

  6. Таким же образом делаются колпак, диффузор и защитный козырек. Металл простукивается молотком по линиям сгиба. Это сделает лист тоньше и позволит значительно упростить его обработку.

    Перекрытие, которое позволит зафиксировать конус дефлектора, необходимо учитывать еще на этапе моделирования.

  7. Изготовлено 3-4 скобы, с помощью которых отдельные части дефлектора будут соединяться между собой. Для этого из металлического листа вырезают полосы шириной 30 мм и длиной до 20 мм. Для увеличения жесткости держателей по их внешнему краю делают фланец шириной 5 мм, который забивают молотком.
  8. С внутренней стороны конуса сделана выемка 50 мм и сделаны отверстия для крепления кронштейнов.

    Прикрепив кронштейны к конусу, необходимо согнуть их в направлении, противоположном его вершине.

  9. Металлические полоски прикрепляются к зонту и сгибаются под углом 90 градусов.
  10. К диффузору крепятся конус с кронштейнами и защитный колпачок.

    Для окончательной сборки дефлектора используются заклепочные соединения.

  11. Конструкция вставляется во внешнее кольцо и фиксируется заклепками. На этом сборка дефлектора ЦАГИ завершена.

    Если точно следовать инструкции, получится исправный дефлектор

Таким же способом можно сделать дефлектор любого типа своими руками. Исключение составляют только вращающиеся конструкции, которые, помимо металлоконструкций, требуют изготовления поворотного узла.

Видео: Дефлектор ЦАГИ на дымоход своими руками

Особенности изготовления поворотных отражателей

Поскольку изготовление поворотных отражателей имеет ряд особенностей, рассмотрим более подробно, как собрать тяговый усилитель с вращающаяся лопасть.

Для изготовления дефлектора с поворотной лопастью потребуется проектная документация

Помимо инструментов и материалов, которые потребуются для изготовления конструкции из ЦАГИ, необходимо добавить:

  • стержень с длинной резьбой М10-М12;
  • кусок стальной трубы Ø 30-50 мм;
  • 2 подшипника с внешним и внутренним диаметром, соответствующими выбранной трубе и шпильке;
  • болты м8 для крепления узлов вращения;
  • гайки М10-М12 в количестве 8 штук;
  • набор отводов;
  • ключи гаечные.

Если вы не можете найти подходящую шпильку для изготовления оси усилителя тяги, не отчаивайтесь. Сделать его из стального прутка подходящего диаметра несложно с помощью штампа для нарезания метрической резьбы М10 или М12.

Дефлектор с флюгером можно придать вид диковинной птицы — все зависит от фантазии и навыков мастера

Начальные этапы работы не отличаются от изготовления статических дефлекторов. Сначала составляют чертеж, вырезают выкройки и переносят их контуры на листовую сталь.Заготовки вырезаются ножницами по металлу или лобзиком. Затвор флюгера собирается на заклепках. Единственное отличие состоит в том, что вам нужно будет прикрепить к корпусу кронштейны, с помощью которых рефлектор будет фиксироваться на оси.

  1. Шпилька укорачивается так, чтобы ее длины было достаточно для крепления подшипников и корпуса отражателя.
  2. Подшипники установлены на оси. Расстояние между ними должно обеспечивать устойчивость и прочность поворотного устройства.Узлы качения крепятся парой гаек, затягиваемых с достаточным усилием.
  3. Отрежьте нужный кусок стальной трубы. В местах размещения подшипников просверлите и нарежьте резьбу М8.
  4. В трубе просверливаются отверстия, к которым будут крепиться удерживающие скобы.
  5. Кольцо (гильза), соответствующее внешнему диаметру дымохода, сгибается из куска стальной полосы толщиной 1,5-2 мм и шириной 150-200 мм.
  6. Из одной полосы вырезаются четыре кронштейна, с помощью которых кольцо будет крепиться к трубе поворотного устройства.
  7. Отражатель крепится к оси двумя парами гаек, с помощью которых лопатка фиксируется в верхней и нижней частях.
  8. Ось с подшипниками вставляется в трубу и фиксируется болтами М8.
  9. На дефлектор установлено крепежное кольцо. Для этого изготовленные кронштейны поочередно закрепляют на трубе поворотного узла и соединительной втулке. На этом монтажные работы завершены.

Во время эксплуатации необходимо следить за состоянием смазки в подшипниках, иначе конструкция будет с трудом вращаться или даже заклинивать.

Видео: пластинчатый дефлектор своими руками

Установка дефлектора на дымоход

При установке дефлектора необходимо соблюдение ряда условий, влияющих на эффективность его работы:

  • в местах с порывистыми ветрами, рационально использовать усилители тяги Н-образной формы;
  • в северных регионах нежелательно устанавливать дефлекторы вращающегося типа;
  • при установке круглого дефлектора на квадратный дымоход делается специальный переходник;
  • усилитель тяги не рекомендуется устанавливать там, где соседние постройки могут создавать аэродинамическую тень;
  • устройство для усиления тяги должно продуваться ветром с любого направления.

Дефлектор можно установить двумя способами. В первом случае устройство усиления тяги крепится непосредственно к дымоходу с помощью хомутов, заклепок или резьбовых соединений. Второй способ предполагает прикрепление дефлектора к специальному переходнику, внутренний диаметр которого позволяет просто установить прибор на дымоход. Последний способ удобно использовать, если доступ к дымоходу ограничен или он имеет значительную длину.

Для крепления дефлектора к дымоходу подойдет металлический хомут подходящего диаметра

В целом установка дефлектора выглядит так:

  1. Подбирается отрезок трубы диаметром несколько миллиметров больше размера дымохода.
  2. На расстоянии 10-15 см от торца заготовки проделываются отверстия под крепеж. Такие же сверла проделываются и в штуцере рефлектора.
  3. Отверстия в трубе и дефлекторе совмещены, через них продеваются штифты и фиксируются гайками с обеих сторон. В дальнейшем выступающие в патрубок штифты будут служить упором для трубы дымохода.
  4. Устройство поднимают и кладут на дымоход. Для окончательного крепления конструкции используется металлический хомут подходящего размера.

Чтобы исключить опасность утечки воздуха, стык заделывают базальтовой ватой, асбестовым шнуром или любым термостойким герметиком.

От того, насколько грамотно будет организована тяга в дымоходе, зависит не только эффективность и производительность отопительного агрегата, но и безопасность ваших близких. Даже простой самодельный дефлектор может улучшить отвод выхлопных газов. Нужно только придерживаться точных размеров и при изготовлении приспособления для улучшения тяги проявить максимальную точность и повышенное внимание.

Устройство верхней части дымоходов и вентиляционных каналов должно защищать воздуховод от мусора и препятствовать подавлению тяги из-за сильного воздействия ветра. Самый простой вариант — это колпак конической формы, закрывающий устье дымохода. Однако это не всегда спасает от негативного влияния ветра. Для решения этой проблемы на дымоход устанавливается дефлектор.

Что нужно для

Главное при расчете параметров дымохода — создать достаточную тягу, способную выводить продукты сгорания из камеры сгорания твердотопливной печи за счет значительного перепада давления.Для этого подбирается необходимый диаметр канала, материал, форма сечения и высота трубы.

Сильный ветер способен задувать воздух в устье канала, тем самым препятствуя выходу выхлопных газов. Крайний случай — эффект гашения тяги, когда выхлоп котла не в состоянии преодолеть сопротивление и стекает обратно в помещение, что в принципе недопустимо.

Недостаточно закрыть устье дымохода от внешних потоков воздуха, однако оптимальных конструкций для этого не существует.Лучше использовать силу самого ветра, чтобы избежать негативных последствий и еще больше увеличить тягу, с чем отлично справляется дефлектор.

Принцип действия и устройство

Работа основана на законе Бернулли, справедливом для жидкостей и газов. Когда газы движутся в канале с уменьшающимся поперечным сечением, их скорость увеличивается, давление, действующее на границы канала, уменьшается, и возникает вакуум. Если есть связь между окружающим пространством и зоной вакуума, то быстрый поток уносит вещество извне.

Дефлектор — это устройство, позволяющее воздуху обтекать или проходить через сужающийся канал, в котором зона разрежения появляется непосредственно возле устья дымохода. Выходящие из дымохода газы начинают засасываться в зону отводимого газа. В результате ветер, который мог вызвать гашение тяги, наоборот, начинает ее усиливать.

Даже с самой простой конструкцией дефлектора можно добиться увеличения тяги на 20%. Для печей и котлов на твердом топливе это означает лучшее сжигание угля, дров или брикетов, лучшую теплопередачу и, как следствие, повышенный КПД установки.Устранены проблемы, связанные с затуханием пламени или возвратом выхлопных газов внутрь помещения.

Устройство дополнительно предотвращает попадание в канал мусора, снега и дождя. Отчасти это связано с наличием корпуса дефлектора, отчасти с тем, что поддерживаемое усилие противодействует засорению.

Просмотры

Дизайн никак не регламентирован. Любая конструкция, не вызывающая дополнительного сопротивления и создающая разрежение в устье дымохода, увеличивает тягу, оправдывает его эксплуатацию.Известны несколько типов дефлекторов, получивших широкое распространение благодаря своей практичности и надежности:

  • Дефлектор ЦАГИ
  • Дефлектор дисковый Astato
  • Круглый «Вольпер»
  • Дефлектор Григоровича
  • Дефлектор Н-образный

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличия заключаются в габаритных размерах и ветроустойчивости разных направлений. Недостаток практически всех типов в том, что при отсутствии ветра они сами сопротивляются тяговому усилию.

Аналогично работают и несколько других устройств: турбовинтовая головка (поворотный дефлектор) и флюгер с экраном.

Дефлектор изготовлен из оцинкованной стали, меди и нержавеющей стали. Главное требование — высокая устойчивость к коррозии, ведь устройство будет установлено на дымоходе, где будет крайне сложно провести ремонтные работы, особенно при работе отопительного котла или печи.

Для вентиляционных каналов, где исключены высокие температуры, можно использовать полимерные материалы или полимерные покрытия для металлических конструкций.

Дефлектор ЦАГИ

Самый распространенный вариант дефлектора. Сверху устья дымохода закрепляется короткий канал большего диаметра, который будет образовывать диффузор. Ветер обтекает его со всех сторон. По бокам есть зоны повышенного давления. В передней точке и в задней в нижней и верхней частях возникает разрежение, которое способствует увеличению тяги.

Турбулентность возникает вдоль верхнего края диффузора, что может препятствовать выходу газов.Кроме того, отсутствует защита устья дымохода от попадания мусора и атмосферных осадков. В качестве решения над ротовой полостью крепится конусообразный защитный колпачок.

Тарелка

Дефлектор, который легко спроектировать и обеспечивает желаемый эффект наиболее визуальным образом. Две основные части устройства — это козырек для дымохода, нижняя часть которого закрывается обращенным к дымоходу конусом, и кольцо, из которого формируется усеченный конус и надевается непосредственно на самый край дымохода.

Результат — простой и эффективный дизайн. Независимо от того, с какой стороны света дует ветер, он попадает в точку над устьем, где конусы образуют сужающийся канал, который вызывает разрежение и откачку газов из дымохода.

Круглый «Вольпер»

В принципе конструкция идентична дефлектору ЦАГИ, только крышка для защиты от мусора и осадков расположена над диффузором. Крышка имеет форму конуса, что дополнительно создает вакуум в верхней части.

Дефлектор Григоровича

Является дальнейшим развитием ЦАГИ и лучше подходит для установки в местах с преобладанием восходящих потоков воздуха. Кроме того, он обеспечивает оптимальную работу даже при отсутствии ветра, не создавая заметного сопротивления. В нижней части дефлектор представляет собой высокий усеченный конус с расширением в нижней части. Он начинается у устья дымохода с перекрытием до трети его высоты.

Газы из самой трубы попадают в сужающийся канал диффузора и тем самым создают разрежение.Восходящие потоки наружного воздуха еще больше усиливают эффект за счет увеличения тяги.


Н-образная

Нетривиальная конструкция, хорошо зарекомендовавшая себя на промышленных объектах и ​​мощных котельных. В устье дымохода закрепляют поперечный патрубок одинакового диаметра. Для стыковки в центре патрубка имеется вырез, обеспечивающий плотное соединение.

Вдоль краев горизонтальной поперечной трубы закрепляются еще два сегмента, в результате чего образуется конструкция в форме буквы «H».Больше не нужно использовать защитные заглушки, ведь устье дымохода надежно закрывается горизонтальным элементом, а боковые трубы сквозные и не мешают прохождению атмосферных осадков.

Такая конструкция при любом направлении ветра обеспечивает равномерный поток воздуха непосредственно возле устья или вдоль боковых каналов, что уже создает дополнительную тягу.

Установка

Предполагается, что установка дефлектора будет на дымовых трубах печей и котлов, работающих на твердом топливе, в некоторых случаях также на жидком топливе.Однако его нельзя устанавливать на газовые котлы. Это связано с непостоянством создаваемой тяги, ведь она напрямую зависит от силы ветра. Если тяга будет слишком большой, огонь на выходе форсунок в камере сгорания может погаснуть. Все это указано в нормативных документах СНиП 2.04.05-91, СП 7.13130.2009.

Для эффективной работы дефлектор следует устанавливать только в том случае, если устье дымохода расположено над конструктивными элементами кровли. Для скатных крыш допускается более низкое положение.Так что на расстоянии 1,5-3 метра от конька можно установить его вровень с ним. При расположении дальше трех метров угол между плоскостью конька и условной прямой линией между коньком и устьем дымохода не должен превышать 10 градусов. Для плоских крыш достаточно выйти за рамки основных ограждающих конструкций.

Можно сделать дефлектор самостоятельно. Проще всего сделать вариант ЦАГИ или «Вольпер». Расчет габаритов каждого из элементов производится исходя из внутреннего диаметра дымохода.Если обозначить его как d, то получается:

  • диаметр диффузора — 1,2-1,3d;
  • высота дефлектора 1.6-1.7d;
  • ширина защитного колпака — 1,7-1,9d;

Высота диффузора принимается равной половине высоты всего дефлектора. В его нижней части оборудован хомут, который будет крепиться к выходу дымохода. К нему крепится диффузор с помощью 4-6 полос из оцинкованной стали. К последнему прикрепляется защитный колпачок с помощью тех же полосок.Зазор между диффузором и раструбом составляет 0,2-0,3d.

Для повышения эффективности можно построить сопло с наружным отверстием на выходе дымохода, а лучше на монтажном кольце дефлектора. Высота сопла может составлять 0,1-0,2d, наружный диаметр должен увеличиваться примерно так же (1,1-1,2d)

Это самая простая в изготовлении конструкция. Все элементы легко вырезаются из листовой стали с небольшим количеством лома.

Чтобы не ошибиться с разметкой, лучше сначала вырезать форму заготовок из картона, а потом перенести их по контуру на лист металла.

Все элементы дефлектора соединяются складыванием, клепкой или сваркой. После этого готовую конструкцию можно закрепить у устья дымохода и проверить в эксплуатации. Чтобы быть уверенным в надежной и эффективной работе дефлектора, лучше приобрести готовую конструкцию с идеально рассчитанными параметрами и размерами.

Хорошая тяга необходима для правильной работы любой духовки. Чаще всего проблемы с тягой вызываются ветром, осадками и засорением дымохода мусором.Самое удобное и простое решение в таких ситуациях — установка дефлектора. Это устройство не дает ветру задуть трубу, защищает дымоход от попадания осадков и листвы, способствует беспрепятственному удалению продуктов сгорания. Чтобы правильно установить дефлектор, следует более подробно ознакомиться с особенностями его конструкции.

Стандартное устройство включает в себя три основных элемента — цилиндр, диффузор, защитный колпак (зонт).Дополнительно конструкция оснащена кольцевыми бамперами, которые расположены в нижней части и вокруг диффузора. Существует несколько типов дефлекторов, которые различаются по форме, размеру и количеству элементов, но все они, независимо от типа, работают по одному принципу.

Конструкция устанавливается на самом верху дымохода и создает препятствие для воздушных потоков. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и распадается на множество небольших воздушных потоков слабой силы.Некоторые из них поднимаются по корпусу и улавливают дым, выходящий из трубы. Это то, что увеличивает тягу в дымоходе.

Из-за отсутствия турбулентности дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор предотвращает засорение трубы через верх и выполняет декоративную функцию.

Доказано, что после установки дефлектора КПД ТЭН увеличивается на 15-20%.Конечно, сам дефлектор ничего не сделает, если дымоход установлен недостаточно высоко или неправильно выбран участок соединительной трубы. Также имеет значение расположение трубы на крыше.

Дефлектор цены

Дефлектор дымохода

Типы дефлекторов

.
Тип устройства Характеристики

Самый распространенный вариант. Он имеет цилиндрическую форму, изготовлен из нержавеющей или оцинкованной стали.Тип подключения — ниппельное, фланцевое

Конструкция аналогична дефлектору ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинкованной стали, нержавеющей стали и меди, чаще всего используется для дымоходов в банях

Усовершенствованная версия ЦАГИ, предназначенная для районов с преобладающим слабым ветром. Обеспечивает хорошую тягу даже в безветренную погоду

Очень эффективная и простая открытая конструкция.Обеспечивает качественную тягу независимо от направления ветра. Изготовлен из оцинкованной стали и нержавеющей стали

Прочная конструкция, эффективна при любом направлении ветра. Изготовлен из нержавеющей стали, соединение осуществляется при помощи врезки на патрубке прибора

Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготовлен из нержавеющей стали или окрашенной углеродистой стали

Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и атмосферных осадков, отлично подходит для газовых котлов.Не работает в штиле и на льду

Основные отличия заключаются в форме конструкции и количестве компонентов. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытыми и закрытыми. Устройства одного типа могут отличаться верхней частью: одни изделия выполнены с конусообразным зонтом, другие — с двускатной или шатровой крышей, третьи — плоскими или с декоративными фигурными элементами.

Диаметр дефлектора от 100 до 500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции от 14 до 60 см.

Устройство крепится к дымоходу скобами, хомутами, болтами, с помощью уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм в зависимости от диаметра самого дефлектора. Кроме того, устройство может быть оснащено искрогасителем, если есть риск возгорания на крыше.

Особенности установки

Расположение дефлектора напрямую влияет на эффективность его работы. При установке конструкции на дымоход необходимо соблюдать определенные условия:


Самодельный прибор

Для работы вам понадобится:

  • лист из оцинкованной или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап — это составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от параметров, приведенных в таблице, расчеты производятся следующим образом:

  • ширина диффузора 1,2 d;
  • ширина защитного зонта — 1,7-1,9 d;
  • Общая строительная высота — 1.7 дн.

И измерения, и расчеты должны быть максимально точными, чтобы не возникало трудностей при установке конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор нужно сделать квадратным, хотя угловатость корпуса несколько снижает эффективность устройства.

Шаг, № Описание Иллюстрация
Шаг 1. На бумаге делается чертеж деталей дефлектора в натуральную величину и вырезается.
Шаг 2. Детали скрепляются и примеряются друг к другу. Если все элементы совпадают, можно приступать к резке оцинкованной стали.
Шаг 3. Шаблоны раскладываются по оцинковке, тщательно обводятся маркером, ножницами вырезаются по металлу. На разрезах металл загибается плоскогубцами на 5 мм и простукивается молотком.
Шаг 4. В местах загибов металл нужно заклепать молотком, чтобы края стали тоньше.
Шаг 5. Заготовку диффузора закатывают цилиндром, просверливают отверстия под крепеж и соединяют болтами или заклепками. Также можно использовать сварку, но не дуговую, а полуавтоматическую, чтобы не прожигал металл.
Шаг 6. Внешний цилиндр изготавливается аналогично. Далее заглушка закатывается конусом и также соединяется заклепками или сваркой.
Шаг 7. Из оцинкованной стали вырезаны 3-4 полосы шириной 6 см и длиной до 20 см. Полоски загибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпачка, отступив от края примерно на 5 см, просверлите необходимое количество отверстий под болты по окружности. Закрепите оцинкованные полосы на колпачке и придайте им П-образную форму.
Шаг 8. С помощью этих самодельных скоб крепится колпак к диффузору, а затем вся конструкция вставляется в кожух.

Если конструкция должна иметь обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше диаметра конуса. Собрав оба элемента, с внутренней стороны зонта накладывается конус и обводится по периметру маркером. Затем сделайте два надреза на выступающей части зонта и загните получившуюся полоску внутрь. Таким же образом делают еще 6-8 полос на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных креплений и сварки.

Купол с обратным конусом удобнее крепить к диффузору с помощью строительных шпилек. Для этого перед установкой конуса на зонтик в нем просверливаются три отверстия по окружности, вставляются концы шпилек и затягиваются гайки. Затем сверху надеть зонт, зафиксировать конус, как описано выше. В верхней части диффузора снаружи приклепываются петли из листового металла или алюминия и вставляются в них нижние концы шпилек.Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным образом можно собрать дефлектор любого типа, главное составить правильный чертеж. Единственная разница будет заключаться в количестве и форме деталей. Готовый прибор нужно только смонтировать на дымоход.

Цены на заклепочник

заклепочник

Установка дефлектора

Устанавливать конструкцию можно двумя способами — прямо на дымоход и на кусок трубы, который затем надевается на дымоход.Второй способ намного удобнее и безопаснее, так как наиболее трудоемкий процесс осуществляется внизу, а не на крыше. У большинства заводских моделей нижняя труба просто надевается на трубу и фиксируется металлическим зажимом.

Неподвижный дефлектор — фото

Для установки самодельного дефлектора понадобится отрезок трубы диаметром чуть больше диаметра дымохода и стержни с резьбой.

Шаг 1. На одном конце трубы, отступив от пропила 10-15 см, разметить по окружности место высверливания крепежа.Такие же отметки нанесены на широкой части диффузора.

Шаг 2. В диффузоре и трубе просверливаются отверстия, элементы примеряются друг к другу. Верхнее и нижнее отверстия должны точно совпадать, иначе крепеж не войдет прямо.

Шаг 3. Штифты продеваются в отверстия и фиксируются гайками с обеих сторон на диффузоре и на трубе. Гайки следует затягивать равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4. Поднять конструкцию на крышу, надеть трубу на дымоход и закрепить хомутами.

Очень важно, чтобы в этой зоне между элементами не было зазоров, в связи с чем необходимо очень плотно затягивать хомут. Дополнительно можно обработать стык по периметру термостойким герметиком.

Установка такого дефлектора выполняется несколько иначе, так как его конструкция имеет определенные отличия.Сначала в дымоходе на одном уровне просверливаются три отверстия под крепежные болты. Кольцевая часть устройства вставляется в вырез дымохода и фиксируется болтами. Далее в кольцевой подшипник вставляется ось, на нее надевается баллон, затем полотно флюгера, защитный колпак. Все элементы соединяются скобами или заклепками.

Выбирая дефлектор с флюгером, помните, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться.Также нельзя допускать обледенения корпуса и сбивать лед, как только он появится.

Цены на флюгер

Видео — Дефлектор дымохода

Видео — Изготовление дефлектора своими руками

различных видов, расчет и чертеж устройства Дефлектор своими руками на круглую трубу

Основная действующая сила, лежащая в основе работы дымохода и вытяжной вентиляции, — тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней частях трубы.При правильном расчете ее длины и диаметра система всегда будет иметь хорошую тягу, выводящую продукты сгорания твердого топлива, а также подающую свежий воздух.

Но на практике дымоход / вентиляция не всегда работает достаточно эффективно. Для увеличения производительности и увеличения тяги используются дополнительные устройства, в том числе дефлекторы.

Это металлическое сопло из оцинкованной или нержавеющей стали, которое надевается на верх дымохода или вентиляционный блок на крыше.

В основе дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета выхлопной трубы скорость воздуха увеличивается. По мере увеличения расхода выхлопные газы разряжаются, создавая область низкого давления, из-за которой возникает тяга. По оценкам, установка дефлектора в дымоход увеличивает КПД системы отопления на 20-25%.

Дефлектор состоит из нескольких элементов — металлической трубы, которая устанавливается на дымоход, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора довольно проста, и при необходимости вы можете изготовить его самостоятельно. Для этого требуется оцинкованный лист или лист из нержавеющей стали и крепежные детали для соединения компонентов друг с другом. Но также можно получить готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор?

Основное назначение дефлектора — усиление и стабилизация тяги в дымоходе или вытяжной вентиляционной установке.

Из-за разреженности воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая удаляет дым, золу, углекислый газ, окись углерода и другие побочные продукты сгорания топлива.

Помимо создания тяги, дефлектор предотвращает возврат выхлопных газов по дымоходу в комнату. Иногда ветер на крыше бывает настолько сильным, что естественная тяга дымохода не может преодолеть сопротивление ветра, из-за чего выхлоп задерживается в трубе или попадает в помещение.

Вне зависимости от вида топлива дымоход — обязательная часть системы отопления. Зависит от его грамотного устройства, в доме будет так тепло.

Особый вид топлива — газ, потому что он небезопасен, поэтому многих волнует вопрос: нужен ли дефлектор дымохода газового котла и будет ли это решение правильным? Попробуем разобраться с этим непростым вопросом в нашем материале.

В современном дизайне существуют дефлекторы разных типов, поэтому вы можете выбрать модель дома, выполненную в любом архитектурном стиле.

Конструктивно эти устройства различаются:

  • с плоским верхом;
  • два ската;
  • крышка полукруглая;
  • откидной верх.

Каждый из них имеет определенные преимущества: открывающаяся крышка на дефлекторе позволяет контролировать процесс удаления продуктов сгорания.

В качестве декоративного элемента для кровли, выполненной в стиле модерн, отлично подойдет плоский верх, лучшая защита от атмосферных воздействий — двускатная мини-крыша. В качестве материала для их изготовления в основном используется оцинкованный металл, но иногда его покрывают слоем пластика или покрывают эмалью.

Что такое дефлектор?

Сильный ветер может нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания из газового котла при их неэффективном удалении представляют опасность не только для здоровья, но и для жизни людей.

Для увеличения тяги за счет оптимизации воздушного потока используются или перегородки. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе был применен эффект Бернулли, основанный на уменьшении давления при обтекании препятствия воздушным потоком.Он отклоняет воздушные массы, увеличивая силу основного потока дымохода.

Дымоход газового котла с перегородкой не выгорит при сильных порывах ветра. Конструкция становится более эффективной, так как сила тяги увеличивается до 20%.

Усилитель тяги эффективно работает при любой силе ветра и даже при сильных порывах ветра, если они есть, тяга не перевернется. Но при полном штиле это аэродинамическое устройство действует как зонтик и практически бездействует, а иногда снижает тягу.По этой причине многие специалисты не рекомендуют устанавливать перегородки на газоходы.

Несмотря на повышенные требования к устанавливаемому дефлектору, в некоторых случаях это единственное решение проблемы. Если это устройство не входит в проект, необходимо согласовать его установку с газовыми компаниями. Только выполнив это условие, можно приступать к установке дефлектора.

По специфике устройства и связанной с этим принципом действия дефлекторы делятся на следующие разновидности:

Галерея изображений

Устройство для самостоятельной сборки

Сначала готовятся выкройки, затем они раскладываются на лист металла и детали вырезаются специальными ножницами.Кузов закатан, края скреплены заклепками. Далее скрепляют верхний и нижний конусы краем первого, потому что он больше и в нем можно в нескольких местах вырезать специальные монтажные прорези шириной около 1,5 см, а затем их загнуть.

Перед сборкой в ​​нижний конус устанавливают 3 стойки, равномерно распределяя их по периметру и используя для этого шпильки с резьбой. Для соединения зонта с диффузором на последний наклепываются петли из металлических полос.Стойки вкручиваются в петли и для большей надежности фиксируются гайками.

Далее производятся монтажные работы ручного дефлектора на дымоходе газового или другого типа котла. Собранное устройство ставится на трубу и фиксируется хомутами, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.

Сборка простой модели тарельчатого клапана

Самый простой проект для реализации — изготовление модели тарельчатого дефлектора.Такой колпак для дымохода легко сделать своими руками. Его геометрические параметры зависят от диаметра трубы:

Галерея изображений

Установка дефлектора на поверхность дымохода увеличивает его тягу, а также украшает и улучшает презентабельность внешнего вида всего здания. Существуют различные типы дефлекторов, которые различаются технологическими моментами их установки. Об особенностях дефлекторов на дымоход и правилах их установки мы расскажем ниже.

Особенности и характеристика дефлектора тяги дымохода

Дефлектор — это устройство, обладающее аэродинамическим эффектом, которое устанавливается поверх вентиляционного канала, в данном случае дымохода. Его основная функция — улучшение тяги в каналах. Это достигается с помощью физически проверенного закона, который гласит, что статическая тяга в данном сечении напрямую зависит от скорости воздушных потоков, движущихся в измененном поперечном канале.

С помощью дефлектора улучшается тяга и повышается эффективность вентиляционной и дымоходной систем.

Работа дефлектора, установленного на дымоходе, основана на том, что ветер, попадая на препятствие, прежде чем перейти к дымоходу, находится на участке низкого давления, способствуя улучшению его тяги.

С помощью научных исследований было доказано, что установка дефлектора на дымоход повышает его КПД не менее чем на 15%. Кроме того, дефлектор предотвращает загрязнение внутренней части дымохода снегом, влагой, мусором и т. Д.

Дефлектор не зависит от погоды в окружающей среде или ветра. Он способен улучшить тягу в любых условиях.

Дефлектор на дымоходе позволяет потокам воздуха попадать в него извне, затем они обтекают поверхность всего устройства, воздух в этом случае становится разреженным. Благодаря этому значительно улучшается тяга.

Принцип работы и устройство дефлектора дымохода

Дымоходные системы есть почти в каждом доме, так как они являются одной из важнейших частей любой тепловой установки.

Для обеспечения эффективной работы тепловых конструкций следует позаботиться о правильной организации притока свежего воздуха и дыма.

При работе теплогенераторов без наддува дымоход отвечает за стабильность выхода продуктов сгорания. Для уменьшения ветрового воздействия на дымоход используются дефлекторы.

Установка данного устройства уместна, если дым не выводится из помещения должным образом. Для появления этого неприятного явления существует несколько факторов:

  • наличие порывистого усиленного ветра, который входит в трубу и снижает тягу, кроме того, предотвращает полное удаление продуктов сгорания;
  • неправильное расположение дымохода или его слишком низкая высота;
  • неправильный диаметр трубы дымохода.

Ветрозащитное устройство — дефлектор, помогает отводить газы из дымовых каналов с помощью ветра. Дефлектор самостоятельно изменяет ветровой поток в нужном для этого направлении. Таким образом, с помощью ветра получается не уменьшить, а увеличить тягу.

Возможна установка дефлектора на канал, как индивидуального, так и коллективного использования. Кроме того, сфера их использования распространяется на:

  • системы вентиляции;
  • газовых установок;
  • стволов мусоропроводов.

В конструкцию дефлектора на дымоходе входят:

  • нижняя часть цилиндрической формы, для изготовления которой используются трубы из металла, асбеста или керамики;
  • диффузор — цилиндр верхний, диаметр больше нижнего, для его фиксации используют три-четыре стойки;
  • зонт конической формы.

На верхней части нижней части цилиндра и диффузоре имеются кольцевые провалы, с помощью которых отклоняется ветер.Конструкция дефлектора призвана обеспечить бесперебойный выход продуктов сгорания из дымохода и улучшить тягу.

Для изготовления диффузора и зонта дефлектора используется оцинкованная сталь.

Принцип работы дефлектора следующий:

  • при верхнем воздействии ветра на поверхность, газы засасываются нижним кольцевым участком;
  • если ветер начинает действовать с нижней части, то газы выводятся через верхнее отверстие;
  • , если влияние ветра имеет горизонтальное направление, то тяга улучшается сразу через два кольца.

Самая неэффективная работа дефлектора наблюдается при верхнем воздействии ветра на дымоход. В этом случае ветер отражается зонтом. Этим недостатком обладают все типы дефлекторов. Чтобы его устранить, в процессе изготовления зонта он должен быть выполнен в виде не одной, а двух конических частей, соединение которых происходит той частью, где находится основание. Таким образом, с помощью нижнего конуса отражаются потоки воздуха и дыма.

Дефлектор дымохода — разновидности

По конструктивным особенностям и форме дефлекторы делятся на:

  • устройств с плоским верхом;
  • перегородок, в которых открывается крышка;
  • с наличием двух откосов на поверхности трубы, то есть с заглушкой клещевого типа;
  • с наличием полукруглого лука.

В экстерьере дома, построенного в современном стиле, используется вариант дефлектора с плоским верхом, выполненный из медного компаунда.

Кроме того, довольно популярен вариант шапки с полукруглым верхом.

Дефлектор, на котором имеется двускатная крышка, обеспечивает надежную защиту дымохода от пыли и атмосферных осадков.

При изготовлении дефлектора используется оцинкованная сталь. Хотя есть покупные варианты дефлекторов, в которых металл покрыт пластиком или эмалью.

Дефлекторов конструкции огромное количество:

1.Использование дефлектора Цага позволяет увеличить тягу в вентиляционных и дымовых каналах. Этот дефлектор отличается наличием цилиндра; они бывают круглого и прямоугольного сечения. Чтобы дефлектор работал бесперебойно, его устанавливают на расстоянии 100-159 см над крышей.

Основными составляющими дефлектора данного типа являются наличие:

  • патрубок впускной;
  • диффузор;
  • скобок;
  • кузовных деталей;
  • зонт.

2. Дефлектор «Smoke Tooth» отличается индивидуальными особенностями монтажа, которые требуют его установки с помощью дверцы дымосборника. Один конец заводят за стенку, а второй поднимают и устанавливают на дымоход. Для облегчения установки следует позаботиться о снятии пластин футерозы, расположенных на задней и боковых стенках. Кроме того, на этом дефлекторе есть две ручки, которые называются «холодная рука», именно с их помощью регулируется и контролируется плита.

3. Особой популярностью пользуется использование дефлектора Григоровича, который отлично справляется с улучшением тяги как в дымоходах, так и в вентиляционных отверстиях. Этот дефлектор имеет простую конструкцию, поэтому его вполне можно сделать своими руками. Этот дефлектор включает в себя нижний цилиндр, в состав которого входят два патрубка, верхний цилиндр, коническая часть и крепеж — два кронштейна.

Для изготовления дефлектора этого типа лучше использовать жесть, оцинкованную сталь или специальную сталь, предназначенную для строительства котлов.При отсутствии возможности закупить эти материалы, их заменяют более дешевыми альтернативами, только срок эксплуатации дефлектора в этом случае значительно сокращается.

Кроме этих вариантов, дефлекторы для дымохода бывают сферическими, звездчатыми, открытыми, круглыми. По назначению дефлекторы делятся на устройства:

  • для стандартных дымоходов;
  • дефлектор газовой трубы;
  • для систем вентиляции;
  • для мусоропроводов.

Перегородка на дымоходную трубу своими руками: особенности изготовления

Каждый из этих дефлекторов имеет индивидуальные размеры, которые должны соответствовать определенным параметрам. Например, при расчете высоты дефлектора следует учитывать тот факт, что она должна составлять 1,6 части по отношению к внутреннему размеру дымохода, а расчет ширины — 1,8 части.

Кроме того, 1,2 — это ширина дефлектора. Для постройки дефлектора своими руками понадобится материал в виде:

  • сталь оцинкованная;
  • медь;
  • из нержавеющей стали.

Хотя покупка этих материалов стоит дорого, лучше всего отдать им предпочтение, так как дефлектор наиболее подвержен внешним воздействиям в виде ветра, ультрафиолетового излучения и осадков. Оптимальный вариант — использование меди. Предлагаем ознакомиться с инструкцией по изготовлению дефлектора самостоятельно:

1. Перед тем, как приступить к изготовлению дефлектора, необходимо снять размеры с дымохода и создать чертеж дефлектора дымохода.

2. Сначала на картонной бумаге делается развертка всех деталей, из которых состоит дефлектор.

3. Их переносят на металлическую поверхность и специальными ножницами вырезают по заданной заготовке.

4. Заклепки, болты или сварка помогут соединить необходимые детали между собой.

5. Кронштейны изготовлены из стальных полос, которые используются для фиксации крышки.

6. Коническая часть дефлектора установлена ​​на капоте.

Сначала собирается сам дефлектор, который затем монтируется на дымоход.Далее идет установка нижнего цилиндра, который фиксируется болтами. Затем на него закрепляется диффузор, для этого используются хомуты. На поверхность диффузора устанавливается колпачок с обратным конусом.

Конструктивные особенности дефлектора

Возможен вариант изготовления флюгера-дефлектора, отличающийся наличием вращающегося корпуса. Он содержит козырьки-дефлекторы, подшипниковый узел и непосредственно флюгер, отвечающий за вращение дефлектора.

Принцип действия этого устройства заключается в пропускании воздушных потоков через межкозырекное пространство, таким образом, воздух разбавляется и ускоряется. Это положительно сказывается на увеличении тяги в дымоходе, на скорости сгорания топлива и на улучшении воздухообмена при наличии дополнительной вентиляции.

Используя эти дефлекторы, можно предотвратить обратную тягу, искрение и пропадание пламени.

Для самостоятельного изготовления конструкции потребуется крепление дефлектора к прорези дымохода с помощью колец, имеющих подшипниковый узел.

Различают погодозащитные дефлекторы разной конструкции, но отличаются быстрым выходом из строя из-за выхода из строя элементов, отвечающих за вращение. На них негативно влияют коррозия и загрязнения. Кроме того, осенью и весной металлические части флюгера подвергаются воздействию конденсированных масс, которые при замерзании зимой останавливают работу флюгера. Поэтому их использование в регионах с суровыми зимами нецелесообразно.

Технология изготовления дефлектора своими руками

  • два цилиндра, расположенные снизу и сверху устройства;
  • патрубок;
  • часть коническая;
  • два кронштейна.

Перед постройкой дефлектора необходимо определиться с размерами дефлекторов, для которых нужно замерить диаметр дымоходной трубы, место крепления и высоту конструкции.

Для работы вам понадобится:

  • лист металлический;
  • ножницы по металлу;
  • крепежные изделия, такие как болты, гайки, заклепки;
  • писчик
  • плотная картонная основа;
  • ножницы обыкновенные.

Чтобы не портить дорогую сталь, картонный прототип дефлектора предварительно вырезается, подогнанный под размер дымохода.Далее по заранее подготовленному макету вырезаются все детали из металла. Для этого картонные заготовки прикладываются к стали и обводятся рифлением.

Ножницы по металлу помогут вырезать элементы. С помощью металлических заклепок, болтов и гаек соединяются все детали. Для изготовления кронштейнов используют стальные полосы.

После подготовки всех необходимых деталей собирают дефлектор:

  • на трубе дымохода монтируется нижний цилиндрический элемент, для фиксации которого используются болты;
  • на нем закреплен диффузор;
  • Кронштейны
  • помогают зафиксировать поверхность обратного конуса и вытяжки.

Совет: При слишком большом диаметре дымохода для его уменьшения используется металлическая проволока, которая наматывается на дефлектор.

К преимуществам изготовления дефлектора данной конструкции можно отнести:

  • хорошая защита дымохода от попадания мусора и атмосферных воздействий;
  • продолжительность эксплуатации;
  • увеличить КПД дымохода.

К недостаткам данного дефлектора можно отнести:

  • несовершенный дизайн;
  • Возникновение затруднений при проведении замеров и изготовлении.

Хорошая тяга — важнейшее условие нормальной работы любой печи. Чаще всего проблемы с тягой вызываются ветром, осадками и засорением дымохода мусором. Самое удобное и простое решение в таких ситуациях — установка дефлектора. Это устройство предотвращает попадание ветра в трубу, защищает дымоход от попадания дождя и листьев, а также способствует свободному течению продуктов сгорания. Чтобы правильно установить дефлектор, следует ознакомиться с особенностями его конструкции.

Стандартное устройство включает в себя три основных элемента — цилиндр, диффузор, защитный колпак (зонт). Дополнительно конструкция оснащена кольцевыми отбойниками, которые расположены в нижней части и вокруг диффузора. Существует несколько типов дефлекторов, которые различаются по форме, размеру и количеству элементов, но все они, независимо от типа, работают по одному принципу.

Конструкция устанавливается на самом верху дымохода и создает препятствие для прохождения воздуха.Когда ветер ударяется о стенки цилиндра, он теряет свою силу и распадается на множество небольших воздушных потоков малой интенсивности. Часть из них поднимается по телу и улавливает дым, выходящий из трубы. Это то, что увеличивает тягу в дымоходе.

Из-за отсутствия турбулентности дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор предотвращает засорение трубы через верх и выполняет декоративные функции.

Доказано, что после установки дефлектора КПД нагревательного устройства увеличивается на 15-20%.Конечно, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неправильно выбрано сечение соединительной трубы. Также имеет значение расположение трубы на крыше.

Дефлектор цены

Дефлектор дымохода

Виды дефлекторов

.
Вид устройства Характеристики

Самый распространенный вариант. Он имеет цилиндрическую форму, изготовлен из нержавеющей или оцинкованной стали.Тип подключения — штуцер, фланец

Конструкция аналогична дефлектору ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинкованной стали, нержавеющей стали и меди, чаще всего используется для дымоходов в банях

Усовершенствованная версия ЦАГИ, рассчитанная на районы с преобладающим слабым ветром. Обеспечивает хорошую тягу даже в безветренную погоду

Очень эффективная и простая открытая конструкция.Обеспечивает качественную тягу независимо от направления ветра. Изготовлен из оцинкованной и нержавеющей стали.

Прочная конструкция, эффективна при любом направлении ветра. Изготовлен из нержавеющей стали, соединение осуществляется с помощью врезки на штуцере прибора

Устройство с вращающимся корпусом и закрепленным вверху флюгером. Изготовлен из нержавеющей стали или окрашенной углеродистой стали

Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов.Не работает в штиле и обледенении

Основные отличия заключаются в форме конструкции и количестве компонентов. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытыми и закрытыми. Устройства одного вида могут отличаться по верхней части: одни изделия выполнены с конусообразным зонтом, другие — с двускатной или шатровой крышей, третьи — плоскими или с декоративными фигурными элементами.

Диаметр дефлектора от 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции от 14 до 60 см.

Крепится к дымоходу скобами, хомутами, болтами, уплотнительной лентой. Для изготовления используется сталь толщиной от 0,5 до 1 мм в зависимости от диаметра самого дефлектора. Дополнительно устройство может быть укомплектовано искрогасителем, если есть риск возгорания кровли.

Монтажные характеристики

Расположение дефлектора напрямую влияет на его работу. При установке конструкции на дымоход необходимо соблюдать определенные условия:


Самодельный прибор

Для работы вам понадобится:

  • лист оцинкованный или нержавеющая толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап — это составление чертежа.Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр дымохода отличается от параметров, указанных в таблице, расчеты производятся следующим образом:

  • ширина диффузора 1,2 d;
  • ширина защитного зонта 1,7-1,9 d;
  • Общая строительная высота — 1,7 д.

И измерения, и расчеты должны быть максимально точными, чтобы не возникало трудностей при установке конструкции и ее последующей эксплуатации.Если труба имеет квадратное сечение, то дефлектор нужно делать квадратным, хотя угловатость корпуса несколько снижает эффективность устройства.

Шаг, № Описание Рисунок
Шаг 1. На бумаге выполняется чертеж деталей дефлектора в натуральную величину и вырезается.
Шаг 2 Заготовки скрепляем и примеряем друг друга. Если все элементы совпадают, можно переходить к резке оцинковки.
Шаг 3 Шаблоны раскладываются по оцинковке, тщательно обводятся маркером, ножницами вырезаются по металлу. На секциях металл загибается плоскогубцами на 5 мм и забивается молотком.
Шаг 4 В местах изгибов металл необходимо заклепать молотком, чтобы края стали тоньше.
Шаг 5 Заготовку диффузора закатывают цилиндром, просверливают отверстия под крепеж и соединяют болтами или заклепками.Можно использовать сварку, но не дугу, а полуавтомат, чтобы не прожечь металл.
Шаг 6 Таким же образом сделайте внешний цилиндр. Далее заглушка закатывается конусом и также соединяется заклепками или сваркой.
Шаг 7 Из оцинковки вырезают 3-4 полосы шириной 6 см и длиной до 20 см. Полоски загибают с двух сторон, постукивают молотком по всей длине.С внутренней стороны колпачка, отступив от края примерно на 5 см, по окружности просверливается необходимое количество отверстий под болты. Закрепите оцинкованные полосы на колпачке и придайте им П-образную форму.
Шаг 8 Используя эти самодельные кронштейны, прикрепите колпачок к диффузору, а затем вставьте всю конструкцию в кожух.

Если в конструкции должен быть обратный конус (дефлектор Григоровича), то диаметр защитного зонта на 3-4 см больше диаметра конуса.Собрав оба элемента, с внутренней стороны зонта накладывается конус и обводится по периметру маркером. Затем сделайте два надреза на выступающей части зонта и загните полученную полоску внутрь. Таким же образом делают еще 6-8 полос на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных креплений и сварки.

Колпак с обратным конусом удобнее прикреплять к диффузору с помощью строительных шпилек.Для этого перед установкой конуса на зонтик просверливаются три отверстия по кругу, вставляются концы шпилек и затягиваются гайки. Затем сверху надеть зонт, зафиксировать конус, как описано выше. В верхней части диффузора с внешней стороны приклепываются заклепочные петли из жести или алюминия, в которые вставляются нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Таким способом можно собрать дефлектор любого типа, главное составить правильный чертеж.Единственная разница будет заключаться в количестве и форме деталей. Готовый прибор можно монтировать только на дымоход.

Цены на заклепочник

заклепочник

Крепление дефлектора

Конструкцию можно установить двумя способами — непосредственно на дымоход и на отрезок трубы, который затем надевается на дымоход. Второй способ намного удобнее и безопаснее, так как наиболее трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижнюю трубу, которую просто надевают на трубу и фиксируют металлическим хомутом.

Неподвижный дефлектор — фото

Для установки самодельной перегородки понадобится кусок трубы диаметром чуть больше диаметра дымохода и стержни с резьбой.

Шаг 1. На одном конце трубы, отступив от пропила 10-15 см, разметить окружность места сверления под крепеж. Такие же отметки нанесены на широкой части диффузора.

Шаг 2 Просверлите отверстия в диффузоре и трубе, примерьте элементы друг к другу.Верхнее и нижнее отверстия должны точно совпадать, иначе крепеж не может быть установлен точно.

Шаг 3 Проденьте резьбу в отверстия шпильки и закрепите их гайками с обеих сторон диффузора и трубы. Равномерно затяните гайки, чтобы корпус дефлектора не деформировался.

Шаг 4 Поднимите конструкцию на крышу, наденьте трубу на дымоход и закрепите хомутами.

Очень важно, чтобы между элементами в этом сечении не было зазоров, в связи с чем необходимо очень плотно затягивать хомут.Дополнительно можно обработать стык по периметру термостойким герметиком.

Установка такого дефлектора выполняется несколько иначе, поскольку его конструкция имеет определенные отличия. Сначала в дымоходе на одном уровне просверливаются три отверстия под крепежные болты. Кольцевая часть устройства вставляется в прорезь дымохода и фиксируется болтами. Далее в кольцевой подшипник вставляется ось, на нее надевается баллон, затем полотно флюгера, защитный колпачок.Все элементы соединяются при помощи скоб или заклепок.

Выбирая дефлектор с флюгером, помните, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также невозможно предотвратить обледенение корпуса, и сбить лед, как только он появится.

Цены на флюгер

Видео — Дефлектор дымохода

Видео — Изготовление дефлектора своими руками

Дефлектор на дымоходе выполняет две задачи: усиливает тягу и защищает ее от негативного воздействия атмосферных осадков.В подавляющем большинстве дымоходов предусмотрена естественная индукция воздушного потока, и это во многом зависит от погодных условий. При неблагоприятном совпадении нескольких условий не только уменьшается тяга, но и возникает обратный эффект — воздух выходит наружу в комнату. Еще один фактор, который существенно влияет на эффективность дымоудаления, — это ветер. Степень изменения параметров зависит от его силы и направления.

Установка дефлектора позволяет решить следующие проблемы.

  1. Защищать дымоходную трубу от засорения и попадания влаги. В межсезонье на нем могут устраивать птичьи гнезда, дымоход забивается снегом, во время дождя в него попадает большое количество воды. Дефлектор полностью исключает появление подобных проблем.

  2. Снижает негативное влияние климатических факторов на тягу дымохода. Как уже было сказано, погодные условия могут быть настолько неблагоприятными, что вызывают появление реверсивной тяги — очень опасного явления.

  3. Увеличить КПД дымохода на 15–20%. За счет этого появляется возможность отрегулировать их минимальную длину, улучшить внешний вид фасада здания, удешевить установку элементов.

  4. Погасить искры. Это дополнительная функция дефлектора, важна при определении категории пожарной безопасности кровли.

Дефлектор состоит из трех основных элементов: диффузора, зонта и корпуса.Диффузор изменяет скорость продуктов сгорания в трубе, зонт защищает его от воды и мусора, а корпус рассекает воздушный поток и создает вакуум для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение незначительно влияет на работоспособность дефлектора.

Действие дефлектора объясняется эффектом Бернулли: скорость воздушного потока напрямую зависит от давления в канале. Воздух увеличивает скорость в суженном диффузоре, за счет этого снижается давление в корпусе и увеличивается тяга в дымоходе.

Классификация дефлекторов дымоходов

Все устройства разделены на три большие группы по нескольким критериям.


Популярные дизайны

Цены на дефлектор дымохода

Дефлектор дымохода

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных разработчиков.

Табл. Типы дефлекторов дымохода

Название модели Краткое описание принципа работы и производительности
Классический и очень распространенный вариант, скорость движения продуктов сгорания увеличивается примерно на 20-25%.Устройство состоит из двух практически одинаковых зонтов, соединенных в одну конструкцию на небольшом расстоянии друг от друга. Его можно устанавливать как на круглые, так и на квадратные дымоходы. Благодаря конструктивным особенностям происходит двукратное ускорение воздушного потока: в сторону сужения диффузора и в сторону верхнего возвратного колпака.
Модель разработана сотрудниками Центрального аэрогидродинамического института, в недавнем прошлом самого известного специализированного научного учреждения.Тяга увеличивается за счет притяжения ветрового давления и перепадов давления по высоте. Сопло внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Сопло ЦАГИ исключает появление эффекта обратной тяги. Недостаток в том, что при определенных климатических условиях зимой на стенах может появиться лед, ухудшающий тягу дымохода.
Продукт разработан специалистами французской компании Astato. Состоит из статической и динамической части, редко используется на дымоходах.Причина в том, что чрезвычайно сложные условия эксплуатации вентиляторов предъявляют жесткие требования к надежности и безопасности. Такие вентиляторы значительно увеличивают общую стоимость установки дымоходов.
Довольно сложные устройства, состоящие из вращающейся турбинной головки и стационарного корпуса. За счет вращения лопастей под колпаком устройства давление снижается, дым из дымохода более эффективно отсасывается. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0.5 м / с, что значительно улучшает эксплуатационные характеристики дымоходов. Турбодефлекторы в 2-4 раза эффективнее статических моделей по эффективности и имеют привлекательный внешний вид.
Защитные козырьки соединяются с дымоходом через малый подшипник, закрытый с двух сторон. Козырек имеет криволинейную геометрию и по выступу полностью перекрывает сечение дымохода. Вверху капота установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра.Воздух проходит через специальные щели и поднимается вверх. Это движение вызывает снижение давления и увеличение естественной тяги выхлопных газов из дымохода.
Чаще всего монтируется на промышленных дымоходах. Главная особенность — возможность работать при сильных порывах ветра. Кроме того, полностью исключена возможность реверса тяги.

Мастер должен выбрать соответствующий дефлектор после тщательного анализа всех факторов.Но надо иметь в виду, что очень сильное влечение имеет не только положительные, но и отрицательные стороны. Какие?


Как самому сделать дефлектор

Мы выбрали самый простой тип дефлектора (блок Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что довольно удобно для большинства пользователей. Найдите чертеж устройства, посмотрите рекомендуемые размеры и список отдельных элементов. Для изготовления дефлектора вам понадобится небольшой кусок оцинкованного листа, ножницы для резки металла, приспособление для установки специальных заклепок.

Важно. Для каждого диаметра дымоходной трубы необходимо иметь индивидуальные размеры составных частей дефлектора. В сети много онлайн-калькуляторов, нет необходимости переписывать и использовать сложные формулы. Все размеры указаны в зависимости от диаметра круглого дымохода.

Шаг 1. Перенести на металл размеры составных частей устройства. Для этого нарисуйте на поверхности два круга и две дуги указанных диаметров.Лучше делать это с помощью специального компаса жестянщика. Если это не так, нет проблем. Вбейте в центр металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нити равна радиусу окружности. Такое простейшее устройство отлично работает, проверено практикой. Ножницами вырезают металлические заготовки.

Шаг 2 Соберите корпус дефлектора. Для этого просверлите отверстия под диаметр заклепки по краям ее развертки.Сначала просверлите с одной стороны, затем временно согните туловище и сделайте отметки с другой стороны. Они должны точно совпадать, иначе при установке заклепок возникнут большие проблемы.

Шаг 3 Рассчитайте сектор, который нужно разрезать, чтобы согнуть круглые элементы. Но снимать его не стоит, лишний металл необходимо стыковать заклепками загиба. Можно по формулам узнать угол изгиба, а можно сделать пропил по одному радиусу и на практике выбрать оптимальный тип элемента.Второй вариант работает намного быстрее, но на работоспособность устройства не влияет.

Шаг 4 Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3-4 см, чаще в этом нет необходимости, механических нагрузок в этих местах нет.

Цены на ручной заклепочник

Ручные заклепочники

Step 5 Вырежьте небольшие полоски металла, чтобы закрепить пластины, примерно 2 см в длину и один сантиметр в ширину.

Шаг 6 Скрепите две пластины вместе. В герметичности стыков нет необходимости; главное добиться устойчивости дефлектора.

Step 7 Соберите все элементы в единую конструкцию. Длина и количество крепежных лент указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то укрепите их.

Практические советы.Гораздо проще позаботиться о прочности конструкции на земле, чем потом залезть на крышу для ремонта дефлектора. Несколько раз внимательно проверьте надежность фиксации элементов во всех местах.

Шаг 8 Примерьте агрегат на трубе, если обнаружены отклонения в размерах, исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости воздушного потока. В противном случае эффективность устройства значительно снизится.

Шаг 9 Изготовьте металлический хомут и надежно закрепите дефлектор на трубе дымохода.

При желании можно проверить работоспособность устройства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
