Дефлектор для дымоходной трубы своими руками – как сделать такой колпак?

Наверняка многие видели над трубой дымохода непонятный колпак, но мало кому известно для чего и с какой целью его там установили. Такое устройство, завершающее композицию дымоходной системы, называется дефлектором – отражателем, который предназначается для защиты трубы отвода отработанных газов, продуктов горения от дождя, ветра и других атмосферных явлений, а также увеличения тяги.

Что представляет собой и для чего нужен дефлектор?
Наиболее популярные разновидности дефлекторов
Основные особенности флюгерного дефлектора
Самостоятельное изготовление дефлектора
Рекомендации специалистов

Также такое защитной устройство называют дымником, а аналоги имеющее причудливую форму – флюгаркой. Дефлекторы начали устанавливать на верхушке дымохода ещё в старину, да и сегодня этот архитектурный элемент продолжает украшать крыши домов. Естественно, помимо роли декоративного элемента на дымник возложена практическая функция – усиление движения воздушных потоков в трубе.

Что представляет собой и для чего нужен дефлектор?

Вне зависимости от того, какая отопительная конструкция установлена в доме, она обязательно оснащается системой отвода отработанных газов горения. Благодаря дымоходу опасные для здоровья человека газы выводятся наружу помещения.

Хочется отметить, что даже если дымоход будет установлен с соблюдением всех технологических правил, это не означает, что он будет нормально работать. Особенно это проявляется во время различных атмосферных явлений, которые оказывают давление на газы в дымоходной трубе. Именно для улучшения работы, системы отвода газов от продуктов горения и устанавливается дефлектор.

Благодаря дымнику, который препятствует попаданию в дымоход воздушных потоков от ветра, происходит повышение тяги. Ветер, огибающий, препятствие в виде дефлектора создаёт вокруг дымохода зону с низким давлением, что также способствует усилению тяги. При этом вне зависимости от конструктивных особенностей такого рода устройств, все они предназначены для создания зоны низкого давления и предотвращения попадания осадков в дымоходную трубу.

Потоки воздуха, соприкасаясь с дефлектором, огибают конструкцию и двигаются с большей скоростью, образуя разряженную область. Физики называют такое явление – закон Бернулли. Благодаря такой особенности в значительной мере возрастает тяга в дымоходе, и отопительные приборы работают максимально эффективно.

Исходя из проведённых исследований использования дефлектора, было доказано, что КПД системы отвода отработанных газов от продуктов горения увеличивается на 20 %. Также дымник не допускает попадания в дымоходную трубу грязи и мусора, переносимого, потоками ветра.

Наиболее популярные разновидности дефлекторов

Как многие уже могли заметить, что на дымоходах устанавливают различные по виду дымники. Современные дефлекторы изготавливаются с различными по форме навершиями:

плоской формы как на фото;
напоминающие полукруг;
снабжённые крышкой;
с двускатной конструкцией крышки.

Хочется отметить, что в последнее время на стандартных новостройках устанавливают полукруглую конструкцию дефлектора, по форме напоминающую колпак как на фото. В свою очередь, щипцовую конструкцию дымника чаще всего устанавливают на верхушке дымохода для защиты от атмосферных осадков.

Для изготовления дефлектора чаще всего используют листовую жесть и только в некоторых случаях медь. Но всё большей популярностью начинают пользоваться конструкции, вскрытые, полимерами или жаростойкой краской. Также такие защитные устройства могут отличаться по своей конструкции. При этом наиболее востребованными являются следующие:

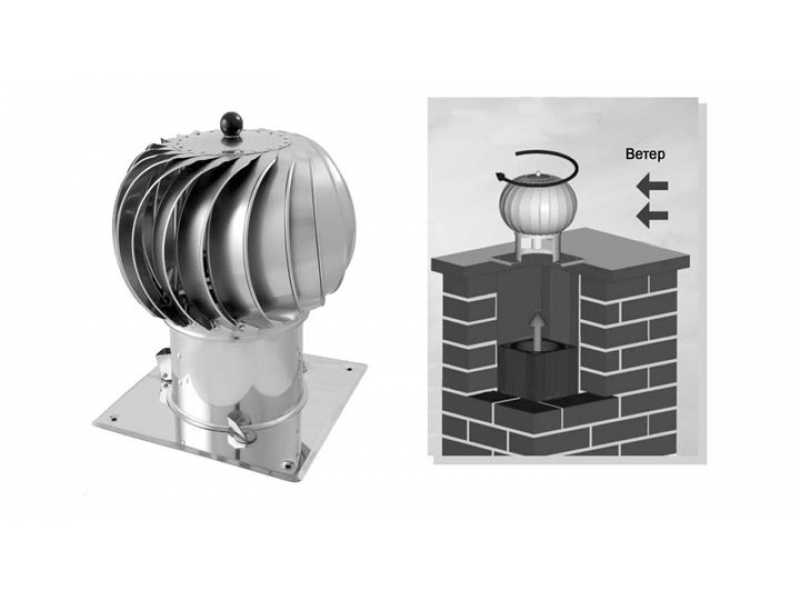

шаровидная вращающаяся конструкция – дефлектор ЦАГИ;
открытая система «Астат»;
дымник Григоровича;
дефлектор «Воллер»;
конструкция в форме звезды – «Шенар».

Наиболее популярным на отечественном рынке является дымник ЦАГИ, который состоит из следующих конструктивных элементов:

входной патрубок;
каркасная конструкция;
диффузорное устройство;
зонт;
крепёжные кронштейны.

Хочется отметить, что каждый желающий может купить готовый дымник в магазине или изготовить его своими руками, что достаточно просто, если следовать определённым правилам.

Основные особенности флюгерного дефлектора

Такое устройство состоит из вращающегося корпуса, соединённого с подшипниковой системой. На таком дефлекторе закрепляются специальные изогнутые элементы, а сам флюгер располагается сверху, что даёт возможность конструкции держаться по ветру.

Кольцо с вмонтированным в нём подшипниковым механизмом с помощью болтов крепится на срез дымоходной трубы. Проходящие между козырьками воздушные потоки усиливаются, создавая участок низкого давления, благодаря чему увеличивается эффективность отвода отработанных газов от продуктов горения. Такое устройство, конструктивно очень простое, и подходит для любых типов дымоходов.

Самостоятельное изготовление дефлектора

Первым делом нужно определиться с материалом для изготовления дефлектора. Для дымника подойдёт оцинковка или нержавейка. Подойдут и медные листы, но такая конструкция получится неоправданно дорогой. Выбор таких материалов в первую очередь обусловлен тем, что они не подвержены коррозии от внешних атмосферных факторов.

Чтобы сделать защитный колпак для дымохода своими руками понадобится наличие определённого инструмента:

резиновый или деревянный молоток;
гибы для жести;
строительный молоток;
бруски;
обычные зажимы;
ножницы для резки металла;
уголок из металла.

Для упрощения сборочного процесса дефлектора для дымохода все детали срезают по углам с обеих сторон. При этом дымник имеет конкретные параметры размеров, которым нужно придерживаться. Так, по высоте дефлектор составляет 1,6 часть от диаметра дымохода по внутренней части, а ширина – 1,9 соответственно. При этом

сборка такого устройства состоит из определённых этапов.

На жёсткой бумаге расчерчивают основные детали в развёрнутом виде.
Готовые эскизы переносятся на листы металла и по ним вырезаются заготовки.
Все элементы соединяются между собой при помощи крепежа или сварки.
Из стального уголка изготавливаются кронштейны для крепления дефлектора.
Выполняется окончательная сборка колпака.

Для установки дефлектора в первую очередь монтируют цилиндр, на котором с помощью хомутов крепится диффузор и колпак, по форме напоминающий обратный конус. Благодаря такому простейшему элементу тяга в дымоходе будет постоянно стабильной при любых атмосферных явлениях.

Дефлектор на дымоход: разновидности, установка

Содержание

Разновидности
Для чего нужен?
Принцип работы
Необходимые инструменты
Инструкция по монтажу

От правильного конструирования дымохода зависит микроклимат в помещении. Самый популярный вид топлива для отопления домов — это газ, он является небезопасным. Поэтому наличие достаточной тяги в трубе обязательно. Многие не знают, необходим ли для газового котла дефлектор на дымоход, и верной ли будет его установка.

Дефлектор на трубе

Разновидности

Приобрести можно любую модель, так как сейчас в продаже имеются дефлекторы самых разных видов:

с крышкой, выполненной в виде полукруга;
с 2 скатами;
с плоским верхом;
с откидным навершием.

У каждого из видов есть свои достоинства. Контроль процесса отвода продуктов сгорания возможен благодаря наличию открывающейся крышки на дефлекторе.

Плоский верх подходит в качестве декоративного элемента, мини-крышка с 2 скатами эффективно будет защищать от дождя и снега. Чаще для их создания используется оцинкованный металлический лист, однако его можно и красить либо наносить специальное покрытие.

Различие моделей дефлекторов заключается в чувствительности их к ветряным потокам и величине. Самыми популярными моделями являются:

ЦАГИ;
Ханженкова;

Вольперта-Григоровича;
«Дымовой зуб»;
«Капюшон» он же «Сачок»;
«Шенард».

У ЦАГИ есть сложности с очищением его от сажи, поэтому его применяют в системах вентиляции. Дефлектор Ханженкова — почти тот же ЦАГИ, но чуть-чуть измененный и улучшенный изобретателем. Он представляет собой еще один цилиндр поверх трубы, с имеющейся зонтообразной крышкой, которая находится внутри этого цилиндра.

Еще одна разновидность — дефлектор Волперта-Григоровича, отлично функционирует как усилитель тяги. Этот вид хорошо справляется со своей задачей в тех районах, где преобладают низовые ветра. Он содержит 2 цилиндра — верхний с наличием крышки и нижний с 2 патрубками. Элемент, называющийся дымовым зубом, встраивается в предназначенное для этого отверстие в дымоходе. Встроенными 2 ручками есть возможность регулировки притока воздушной массы.

Модель «Капюшон» оснащена поворотным механизмом. В ее конструкции имеется желобовидный уловитель воздуха на поворотном штоке, который в свою очередь встроен в трубу. Если установить этот дефлектор, повысится мощность тяги благодаря турбулентности, которая образуется при ветре.

Для чего нужен?

Нормальное функционирование котла может нарушиться из-за чрезмерной ветровой нагрузки. В результате автоматика может отключить котел. Из-за понижения тяги дым от котла опасен для жизни людей. Поэтому возникает необходимость увеличения интенсивности тяги — это то, для чего нужен дефлектор дымохода.

Дефлекторы способствуют защите от дыма и усилению тяги посредством нормализации потоков воздуха.

Принцип работы

Название устройства переводится как отражатель, отклоняющий. Он функционирует за счет эффекта Бернулли, который заключается в снижении давления в момент, когда воздушная масса обтекает препятствие. Устройство отклоняет потоки воздуха, усиливая идущий из дымохода основной поток.

Дефлектор хорошо выполняет свою задачу при различной силе ветрового потока, даже когда происходят его мощные порывы, в результате не происходит опрокидывание тяги. Однако при отсутствии ветра это приспособление полезно только в качестве зонта, почти не функционируя, даже время от времени при этом понижается тяга. Ввиду этого большинство профессионалов не рекомендуют монтировать это аэродинамическое устройство на газовые дымоходы.

К дефлектору, который встраивается на дымоход, предъявляются высокие требования, иногда его установка является единственным путем решения проблемы.

Благодаря дефлектору в дымоход не попадает прямой поток воздушной массы. Стандартное устройство имеет 3 части:

Верхний цилиндр, который еще называется диффузором, расширенный в нижней части. Посредством стоек прикрепляется к нижней части дефлектора.
Керамический, асбоцементный либо металлический нижний стакан.
Колпак, выполненный в виде конусовидного зонта.

У нижнего и верхнего цилиндров имеются кольцевые отбои, они отклоняют воздушную массы. Есть модели, не имеющие верхней части. В этом случае на трубу встраиваются верхний и нижний цилиндры и колпаки.

Принцип функционирования устройства прост: стенки цилиндра, который находится наверху, при ветре меняют направление воздушной массы, и она идет в обход. Происходит подсасывание продуктов горения из дымохода благодаря скольжению струй воздуха по поверхности и последующего их подъема.

Усиление тяги происходит при всех направлениях ветра. Но при горизонтальном ветре образуются завихрения воздуха внутри дефлектора, которые мешают выходу дыма. Устраняется эта проблема установкой еще 1 составной части, называемой обратный конус. Его монтируют снизу колпака.

Необходимые инструменты

Для конструирования и монтажа будут нужны:

рулетка для измерения длины составляющих;
оцинкованная сталь, из которой будут делаться все части устройства;
сварочный аппарат;
предназначенные для резки металла ножницы;
хомуты;
гайки;
болгарка;
дрель для сверления отверстий;
болты;
комплект ключей;
резьбовые шпильки.

Своими руками можно сконструировать почти все типы дефлекторов. Наиболее простым для изготовления является модель Григоровича, так как она не имеет сложных соединений.

Инструкция по монтажу

Сначала следует все рассчитать, произвести замер высоты и диаметр трубы, для определения размеров изделия, которое в результате должно получиться. Необходимо сделать чертеж. Потом для удобства можно создать картонный макет, вырезав его в полную величину (из картона все части вырезаются по отдельности), перенести размеры на оцинкованный стальной материал и сделать заготовки деталей.

Из вырезанных из металла полосок можно сделать кронштейн, не забыв про сверление в нем отверстий для гаек. Колпак тоже крепится посредством вырезанных из металла фрагментов, сверху монтируется конус. Сделанный дефлектор для дымохода своими руками позволяет увеличить эффективность отведения газов, и помогает предотвратить попадание в полость трубы различного мусора и влаги.

Сначала конструируется нижний цилиндр. Зная диаметр трубы, можно определить диаметр цилиндра.

Нужно обязательно учесть, что диаметр внутренней части цилиндра должен быть равным внешнему диаметру трубы.

Лучше соединения создавать собственноручно, используя клепки либо гайки и болты.

Перед тем как начать собирать, равномерно распределив, следует установить в нижнем конусе 3 стойки, применив резьбовые шпильки. На диффузоре закрепляют заклепками петли, сделанные из полосок металла, для скрепления его с зонтом. После ввинчивания в петли стоек для усиления закрепляют их гайками.

Потом приступают к встраиванию конструкции. Собранный дефлектор монтируют на трубу и затем крепят хомутами, следя за тем, чтобы не было никаких зазоров. На стык можно нанести термостойкий тип герметика.
