Дефлектор цаги принцип работы: Дефлекторы ЦАГИ — эффективный способ улучшения тяги дымохода

как выбрать исходя из принципа работы

Содержание

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3—1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Примечание. Здесь нет ошибки – даже при свободном выбросе из шахты воздушная струя преодолевает местное сопротивление от внезапного расширения. Источник: «Справочник по теплоснабжению и вентиляции», издание 1976 г.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

В интернете работу подобных колпаков часто объясняют действием закона Бернулли либо эффекта Вентури. Оба физических явления предполагают сужение воздуховода, ускорение потока и падение давления. В действительности дефлекторы не уменьшают сечение канала (смотрите выше на фото) — разрежение создается исключительно силой ветра.

Принцип действия дефлектора

За счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.

Больший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

1. увеличение тяги;
2. защита вентиляционных каналов.

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.

Что получит пользователь, который сделает турбодефлектор вентиляционный своими руками или купит его? Массу преимуществ и только положительные впечатления о его работе. Вот плюсы, которыми обладает изделие для вентиляции или дымохода:

1. Головка турбодифлектора, которая вращается, усиливает воздухообмен в вентиляционной или дымоходной трубе. Обратная тяга не образуется, а подкровельное пространство не накапливает конденсат. К тому же ротационное устройство работает намного лучше, обычный дефлектор.
2. Изделие работает исключительно на ветровой энергии, не потребляя электричество. Поэтому лишних расходов не будет, в отличие от использования электрических вентиляторов.
3. Если должным образом ухаживать за оборудованием и выполнить правильный монтаж, то срок службы будет составлять 10 лет, или 100 тыс. часов работы. Если взять турбодефлекторы из нержавейки, то их срок службы составляет 15 лет. К сравнению, вентиляторы работают в 3 раза меньше.
4. В вентиляционный канал не будут попадать снег, град, дождь, листва, грызуны. Турбодефлектор используется в местностях с сильными и частыми порывами ветра.
5. Конструкция оборудования легкая, удобная и компактная. Турбодефлекторы, диаметром 20 см и больше имеют вес несколько меньше, чем у дефлектора ЦАГИ. Изделия большого размера, который составляет 680 мм, имеет вес примерно 9 кг. Чтобы понять разницу, скажем, что дефлектор ЦАГИ такого же диаметра имеет вес до 50 кг.
6. Простота монтажа. Даже новичок справится с такой задачей. Нужна только инструкция и стандартный набор инструментов.

Вот почему турбодефлекторы так часто используются. Но наряду с плюсами, у изделий есть и некоторые минусы:

• если сравнивать с другими видами дефлекторов, то турбодефлектор несколько дороже. Правда, если сделать его своими руками, то это обойдется дешевле;
• при неблагоприятных атмосферных условиях, например, если нет ветра, низкая температура или повышенная влажность, то устройство может попросту не работать и остановиться. А ведь если дефлектор постоянно находится в движении, то он меньше подвержен обледенению;
• использование дефлектора для помещений с повышенным требованием к вентиляции, такими как медицинская лаборатория, производственные помещения, здания с химическими веществами, нельзя считать единственным средством. Все равно нужно устанавливать вентиляторы.

В зависимости от материала изготовления, цена на устройство может быть довольно высокой. Все же этих недостатков очень мало, поэтому многие предпочитают использование дефлектора для своей вентиляционной системы.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Турбодефлектор также используется для вентилирования подкровельного пространства.

Популярные виды вентиляционных дефлекторов

Аэродинамические, то есть пневматические дефлекторы, которые предлагаются на современном рынке, могут иметь несколько видов исполнения. Каждый вид рассчитан на определенную мощность и условия применения.

По принципу работы дефлекторы можно разделить на следующие группы:

• Активные. В конструкцию включен дымосос. Такие дефлекторы монтируются на дымогарные трубы и работают только при горении топлива.
• Активно-пассивные. Применяется маломощный дымосос, а сам дефлектор работает при отсутствии ветра или при сильной протопке печи. Также монтируются на дымогарные трубы.
• Пассивно-активные. Дефлектор монтируется на систему вентиляции и работает в энергонезависимом режиме при любом дуновении ветра в сторону дефлектора.

Дефлекторы для дымоходов можно также разделить на две модификации:

• Ротационные, представляющие из себя турбины в виде вращающегося дефлектора.
• Статические – все остальные модели.

Флюгер-дефлектор: сопротивление ветровому потоку

Данная конструкция дефлекторов актуальна в тех случаях, когда в воздуховодном канале слабая тяга или возникают воздушные завихрения. Кроме того, флюгер эффективен в той местности, где возникают частые смены направления ветров.

Данная конструкция представлена на изображении:

Насадка дефлектора-флюгера называется «драконом». По форме – это трубный колпак с довольно-таки сложным подшипниковым механизмом, который позволяет вращение в заданном направлении по ветровому потоку. Воздух попадает внутрь пространства между согнутыми фибрами, после направление воздуха меняет направление и устремляется вверх. Внутри воздуховода создается область разряжения, из-за чего возникает тяга.

Важно! Флюгер имеет один важный конструктивный недостаток – он может обледенеть. Данное обстоятельство требует частой смазки подшипников или применения данной модификации дефлекторов в теплых регионах.

Дефлектор ЦАГИ: наиболее сложная конструкция механизма

Дефлектор ЦАГИ – данная конструкция специально разработана институтом им. Жуковского. Принцип работы такого дефлектора заключен в увеличении тяги, как за счет разницы давлений, так и за счет разницы температур.

Важно! Наибольшая эффективность таких дефлекторов достигается при монтаже их на высоте 2-2,5 м. над уровнем кровли. Кроме того, дефлекторы могут работать при монтаже как на край канала, так и в сам канал скрытым методом.

Широкая грань диффузора – специальной подвижной заслонки направлена вверх параллельно сечению отвода, а крышка дефлектора имеет форму конуса. Такие конструкции способны обслуживать воздуховоды с диаметром от 10 до 120 см., поэтому предусматриваются различные габариты.

Вся сложность конструкции продемонстрирована ниже:

Но несмотря на сложную конструкцию, дефлекторы ЦАГИ отличаются одним существенным преимуществом – они полностью перекрывают ход обратной тяги даже при сильных ветровых потоках.

Дефлектор Григоровича: самая простая конструкция

Данная конструкция является самой простой: конусная насадка монтируется основанием вниз, а под самим конусом обустроен еще один конус, но обратный – он используется для обеспечения дополнительного воздушного притока.  Дефлектор по форме представляет тарелку, которая состоит из двух конусных зонтов. Воздух под колпаком не застаивается, а это является причиной отсутствия коррозии элементов кровли. Такие устройства часто изготавливаются самостоятельно:

Вытяжные дефлекторы для комплексных систем

Данные устройства требуют подключения к электрической сети: Вообще, вентиляция, требующая обеспечения электрической энергии, является многосоставной системой с множеством разнообразных элементов и конструкций. Такие системы способны не только транслировать воздух, но также очищать его прогревать перед подачей в помещение. Для того чтобы происходил постоянный воздухообмен в верхней части воздуховодного канала устанавливается механический дефлектор.

Турбодефлектор: идеальное сочетание практичности и эффективности

Данная модификация работает автономно, то есть нет необходимости в прокладке электрической цепи или монтаже дополнительного оборудования.

Работа данного устройства обеспечивается наличием неподвижных и подвижных конструкций. Подвижным элементом является крыльчатка, которая двигается строго в одном направлении вне зависимости от направления ветрового потока. В воздуховоде при этом образуется зона разрядки давления, практически вакуум, который в последствии начнет выполнять отбор воздуха из помещений. Вращение крыльчатки в одном направлении полностью уберегает воздуховод от обратной тяги, а форма колпака убережет воздуховод от влаги или мусора.

Важно! Дефлекторы данного типа могут с высокой эффективностью использоваться для дымогарных труб, сопровождающих работу газовых котлов. Но чаще всего реализуются модели с самораскручивающейся турбиной в системах вентиляции.

Но турбодефлекторы имеют и ряд недостатков:

• Такие устройства значительно дороже простых конструкций. К удорожанию ведет использование оцинкованной стали с полимерным покрытием, как основного материала для изготовления.
• Могут быть неэффективны при отсутствии колебаний воздуха и во время сильных морозов.

Дефлектор Ханженкова

Самая необычная конструкция дефлектора, которая по форме напоминает тарелку-дождевик, назначение которой быть вытяжным зонтиком.

Дефлекторы низкого давления

Данные дефлекторы имеют название Vilpe, Alipai. Такие конструкции раньше монтировались только на чердаки и подкровельное пространство, но сейчас актуальность их применения эффективна и для мансард.

Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

Таблица размеров

Диаметр канала (внутренний), мм d	Высота дефлектора, мм Н	Ширина диффузора, мм D
120	145	241
140	167	280
200	241	400
400	481	800
500	600	1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

• Высота дефлектора = 1,6 (1,7)×d.
• Ширина колпака = 1,7 (1,8)×d;
• Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Основные задачи «вентиляционного колпака»

Эффективность системы вентиляции с естественным побуждением воздуха во многом определяется атмосферными условиями. Воздушные потоки циркулируют за счет подъемной силы, возникшей из-за температурной разницы внутри и снаружи помещения.

Работу вентиляции «корректирует» и ветер – он может, как ускорять, так и затруднять естественный воздухообмен.

Летом, когда температурный режим дома и на улице выравнивается, перепад давления и тяга стремится к нулю – естественная вентиляция дает сбой. Циркуляция воздуха сокращается, а в некоторых случаях наблюдается опрокидывание тяги

Частично снизить влияние погодных факторов, направить их на благо функционирования вентсистемы и повысить скорость воздуха позволяет установка дефлектора. Модуль, по форме напоминающий колпак, монтируют в верхней точке вытяжного канала.

Дефлектор решает две основные задачи:

1. Защищает шахту от забивания мусором и попадания птиц.
2. Минимизирует негативное воздействие атмосферных осадков на вентиляционное оборудование.
3. Активизирует и усиливает тягу, генерируя и перенаправляя ветровые потоки – КПД вентсистемы повышается на 15-20%. Дефлектор снижает вероятность появления обратной тяги.

Зонтичная конструкция используется для повышения тяги и в дымоходе. Кроме того, дефлектор на дымовой трубе дополнительно исполняет роль искрогасителя.

Вентиляционный колпак теряет эффективность, когда ветер дует снизу – воздушный поток ударяется о козырек и препятствует работе вытяжки. Решение проблемы – монтаж дефлектора с двумя конусами

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Размеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности. Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Порядок изготовления роторного вентилятора может выглядеть следующим образом:

1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
4. В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения  заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников. В домашнем хозяйстве токарного оборудования, как правило, нет.  Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Можно ли устанавливать вентиляционный дефлектор на дымоход

Некоторые владельцы твердотопливных котлов и печей, столкнувшись с проблемой плохой тяги, решают исправить ее с помощью дефлектора. Можно ли монтировать в таком случае ротационный дефлектор или с эжектирующим вентилятором?

Проблему тяги можно решить, если увеличить высоту дымохода. Причины, по которым не рекомендуется использовать такие насадки:

1. Ставить различные насадки запрещено правилами пожаробезопасности.
2. Сажа, выделяемая при горении топлива, оседает на узлах дефлектора и выводит его из строя.
3. Если правильно сделан дымоход, то не стоит беспокоиться о конденсате и выпадающих осадках. Можно закрепить не дорогой зонт.

Для увеличения тяги можно использовать дефлекторы статичного типа.

Установка дефлекторов вентиляции в частном доме

Выполнить монтаж насадки самостоятельно не сложно. При выборе дефлектора учитывайте не только размер отверстия вентиляционного канала, но и его форму. Если у Вас вентиляционная труба прямоугольная, то нужно заказать дополнительно переход. Также при монтаже учтите положение дефлектора, он не должен находиться в ветровой тени.

Для крепления дефлектора понадобятся:

• шуруповерт или электродрель;
• силиконовый герметик;
• саморезы.

Все стыки между переходом и дефлектором необходимо промазать герметиком, чтобы не было потока воздуха с наружи. Тогда весь воздух, который втягивает колпак, будет идти из вентиляционной шахты. Далее закрепить дефлектор с помощью саморезов по металлу.

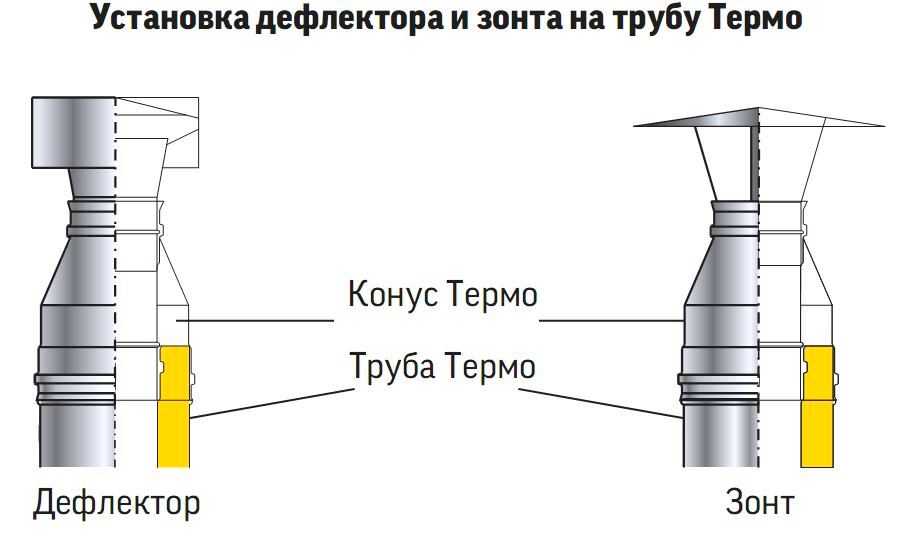

Монтажные работы

Хорошо, если удалось изготовить качественный прибор для вытяжной системы. Но надо понимать, что впереди предстоит очень ответственная операция – его установка на место применения. А оно всегда находится на высоте, что налагает на монтажника дополнительную ответственность.

Установка оголовков на трубы вентиляции всегда производится на конечном этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемы поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы нужно изготовить подмосток, находясь на котором и производят монтаж.

Для установки оголовка на кирпичную трубу используются самонарезающие винты:

1. Отверстия сверлятся на расстоянии 12-15 сантиметров друг от друга таким образом, чтобы не попадать в стык между кирпичами. В зависимости от размера прибора можно использовать сверло диаметром 5-8 миллиметров.
2. В отверстия устанавливаются пластмассовые вставки (дюбели).
3. Корпус дефлектора надевается на трубу и закрепляется саморезами.

Для воздуховодов часто используются металлические трубы с тонкой стенкой. В этом случае установка производится с использованием металлического хомута, который стягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
2. Категорически запрещено принимать алкоголь в любых количествах.
3. Перед подъемом на высоту необходимо убедиться в надежности крепления кровельной лестницы.
4. При производстве работ необходимо использовать страховочный фал.
5. Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
6. Нельзя выполнять работы на высоте в сильный ветер, дождь или при других осадках.

Особенности установки дефлектора

Размеры и высота установки дефлекторов на системы вентиляции регламентируются специальным СНиПом, в котором указаны рекомендации и нормативные ограничения для работ такого рода. В случае приобретения прибора в разобранном виде, его необходимо сначала собрать по инструкции, а затем приступать к монтажу.

Место крепления устройства к выходному каналу бывает круглым, прямоугольным или фланцевым, в зависимости от вида шахты.

Чтобы дефлектор был со всех сторон доступен для различных потоков воздуха, он должен возвышаться над верхней точкой конька крыши здания на 1,5 метра.

Не стоит устанавливать дефлектор в каменных джунглях, где между близко расположенными стенами домов возникают крутящиеся вихри воздушных масс, получающие ускорение из-за сужения пространства.

От грамотно устроенной системы вентиляции зависит качество воздуха в помещениях, где живут или трудятся люди, здоровье которых в большой степени обеспечивается нормальной атмосферой микроклимата, созданного ими.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом. Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

• монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
• установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Полезные советы

Монтаж рассматриваемых устройств должен проходить в полном соответствии с существующими техническими требованиями.

Прежде всего речь идет о СНиП 41-01-2003. В нем указаны основные требования, связанные с монтажом вентиляционных и газоходных систем.

Установку дефлекторов можно выполнить самостоятельно. Как вы уже поняли, это довольно простая задача. Справиться с ней сможет практически любой человек. Но если вы сомневаетесь в своих силах, обратитесь за помощью к специалистам. Стоимость их услуг небольшая. Поэтому привлечь к выполнению работ стороннего специалиста не будет накладно.

Подведение итогов

Дефлектор – полезное и многофункциональное приспособление, способное существенно улучшить функционирование естественной вентиляции, дымовыводящих путей. Особенно его использование обосновано, если ваше постоянное место жительства – загородный коттедж. Благодаря простоте конструкции вполне возможно самостоятельное изготовление данного приспособления.

Видеообзор

Дефлекторы Цаги для вентиляции в Чите: 439-товаров: бесплатная доставка, скидка-77% [перейти]

Партнерская программаПомощь

Чита

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Электротехника

Электротехника

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

-19%

1 935

2390

Турбодефлектор ТД-140 коричневый, окрашенный металл, вращающийся Тип: Комплектующее для вентиляции,

В МАГАЗИН

-18%

1 630

1990

Турбодефлектор ТД-100 коричневый, окрашенный металл, вращающийся Тип: Комплектующее для вентиляции,

В МАГАЗИН

-10%

4 590

5100

Нанодефлектор D160 Серый Тип: Вентилятор вытяжной, Размер: Длина 24. 000 Ширина 29.000 Высота

В МАГАЗИН

-21%

3 191

4050

Нанодефлектор D160 Серый Тип: Вентилятор вытяжной, Размер: Длина 24.000 Ширина 27.000 Высота

В МАГАЗИН

-38%

1 548

2500

Турбодефлектор ТД-110 Оцинкованный металл Тип: Комплектующее для вентиляции, Размер: Длина 32.000

В МАГАЗИН

-19%

2 103

2590

Турбодефлектор ТД-160 коричневый, окрашенный металл, вращающийся Тип: Комплектующее для вентиляции,

В МАГАЗИН

-17%

2 883

3490

Турбодефлектор ТД-300 коричневый, окрашенный металл с усилением, вращающийся Тип: Комплектующее для

В МАГАЗИН

-19%

1 771

2188

Турбодефлектор ТД-130 коричневый, окрашенный металл, вращающийся Тип: Комплектующее для вентиляции,

В МАГАЗИН

-22%

1 523

1950

Турбодефлектор ТД-100 Оцинкованный металл Тип: Комплектующее для вентиляции, Размер: Длина 28.000

В МАГАЗИН

-35%

332

514

Зонт вентиляционный для труб 110 мм, внешняя канализация Тип: Заглушка канализационная, Размер:

В МАГАЗИН

-19%

2 428

2990

Турбодефлектор ТД-250 коричневый, окрашенный металл с усилением, вращающийся Тип: Комплектующее для

В МАГАЗИН

-47%

394

740

Зонт вентиляционный для труб 110 мм, внешняя канализация Тип: Комплектующие для септиков, Размер:

В МАГАЗИН

-17%

2 883

3490

Турбодефлектор ТД-315 коричневый, окрашенный металл с усилением, вращающийся Тип: Комплектующее для

В МАГАЗИН

-18%

783

959

Дефлектор крышный D 120 оцинкованная сталь Тип: Комплектующее для вентиляции, Размер: Длина 22. 000

В МАГАЗИН

-50%

4 990

10000

Нанодефлектор D160 Серый + Адаптер для трубы (100-125 мм) Тип: Вентилятор вытяжной, Размер: Длина

В МАГАЗИН

-47%

394

740

Зонт вентиляционный для труб 110 мм, внешняя канализация Тип: Комплектующие для септиков, Размер:

В МАГАЗИН

на крышуДефлекторы Цаги

Вентиляционная защитная крышка 81380 87 x 93 мм Тип: Вентиляция, Цвет: Серебристый, Штук в

В МАГАЗИН

Наружный вентиляционный зонт-дефлектор Flextron SVK-KN145008 Цвет: оранжево-коричневый, Размер:

ПОДРОБНЕЕ

Наружный вентиляционный зонт-дефлектор Flextron SVK-KN145009 Размер: 160, Цвет: оранжевый, Max

ПОДРОБНЕЕ

Дефлектор дымоходной трубы Контур Стандарт 72907110010, 110 мм

В МАГАЗИН

Вентиляционная защитная крышка Marine Quality 81370 57 x 54 мм, 3 штуки Тип: Вентиляция, Цвет:

В МАГАЗИН

-64%

218

599

Магнитный держатель для телефона автомобильный на прищепке в дефлектор вентиляционную решетку магниты комплекте

В МАГАЗИН

Дефлектор дымоходной трубы Camino 00-00000120, 80 мм

В МАГАЗИН

-42%

1 857

3216

Диффузор вентиляционный приточно вытяжной 200 мм, анемостат TC-200 стальной клапан-дефлектор Тип:

В МАГАЗИН

-41%

3 011

5110

Диффузор вентиляционный приточный 100 мм, анемостат DEC DVS-P 100Y/1, стальной клапан-дефлектор. Нидерланды.

В МАГАЗИН

-41%

562

950

Дефлектор вентиляционный, круглый 125 мм из оцинкованной стали 0,5мм, с переходом пластик/металл

В МАГАЗИН

-77%

1 769

7850

Дефлектор вентиляционный, круглый 315 мм из оцинкованной стали 0,7мм Тип: Зонт на трубу дымохода,

В МАГАЗИН

-64%

625

1750

Дефлектор вентиляционный, круглый 160 мм из оцинкованной стали 0,5мм с переходом пластик/цинк Тип:

В МАГАЗИН

-42%

1 614

2760

Дефлектор вентиляционный оцинкованный, D200 Тип: Комплектующее для вентиляции, Размер: Длина 50.000

В МАГАЗИН

-41%

977

1670

Дефлектор вентиляционный оцинкованный, D125 Тип: Комплектующее для вентиляции, Размер: Длина 50.000

В МАГАЗИН

-42%

1 634

2797

Диффузор вентиляционный приточно вытяжной 160 мм, анемостат TC-160 стальной клапан-дефлектор Тип:

В МАГАЗИН

-40%

5 850

9730

Диффузор вентиляционный приточный 150 мм, анемостат DEC DVS-P 150Y/1, стальной клапан-дефлектор. Нидерланды.

В МАГАЗИН

-40%

6 018

10010

Диффузор вентиляционный приточный 160 мм, анемостат DEC DVS-P 160Y/1, стальной клапан-дефлектор. Нидерланды.

В МАГАЗИН

-62%

625

1650

Дефлектор вентиляционный, круглый 150 мм из оцинкованной стали 0,5мм, с переходом пластик/цинк Тип:

В МАГАЗИН

-41%

562

950

Дефлектор вентиляционный, круглый 120 мм из оцинкованной стали 0,5мм Тип: Зонт на трубу дымохода,

В МАГАЗИН

-43%

1 280

2237

Диффузор вентиляционный приточно вытяжной 125 мм, анемостат TC-125 стальной клапан-дефлектор Тип:

В МАГАЗИН

-24%

269

356

Вентиляционная решетка на натяжной потолок (с кольцом) диаметр-55мм / дефлектор Тип: Термокольцо

В МАГАЗИН

2 страница из 16

Дефлекторы Цаги для вентиляции

Пробитие щита | Сумерки. Сага вики

в: Специальные способности

Ренесми Каллен: пользователь пробития щита.

» Пока никому не удалось заблокировать ее талант. »

―Вход в подарок Ренесми ^[src]

Проникновение щита — теоретическая способность Ренесми Каллен разрушать или проникать через ментальный щит. Помимо этого дара, она также демонстрирует силу тактильной проекции мысли, которую она может использовать, чтобы показать людям свои мысли и воспоминания, с помощью этой способности прорваться через их ментальную защиту.

Содержимое

• 1 Описание
• 2 Ограничения
• 3 История
  • 3.1 Происхождение
  • 3.2 Рассвет
• 4 Похожие способности

Описание[]

Ренесми передает свои мысли Белле.

Ренесми может использовать эту силу через тактильную мысленную проекцию, чтобы поместить свои мысли в их разум, и их защита не помешает ей.

Пока неизвестно, действует ли ее проникновение только на щит Беллы или на любой другой, подобный щиту Ренаты, высокопоставленного члена Вольтури и личной охраны Аро. Однако считается, что она может общаться с любым, к кому прикасается, и их психическая защита не держит ее в страхе. Также неизвестно, работает ли ее сила, пробивая щит, обходя его или полностью нейтрализуя.

Ограничения[]

Эта способность работает через физический контакт с целью. Неизвестно, способна ли она пробить отталкивающие щиты, как у Ренаты. Однако его эффект может быть более ограниченным, чем ее мысленная проекция, из-за того, что Белла была человеком, когда она передала его Ренесми. Эдвард заметил, что если Ренесми сможет пробить щит Беллы, маловероятно, что какой-либо другой щит сможет ее удержать.

Также возможно, что эта способность проявляется только у ее матери и ни на кого не действует, как ее способность проекции.

История[]

Происхождение[]

Мать Ренесми: Белла Свон.

» Ты всех не пускаешь. »
» И ее никто не держит? »

―Белла и Эдвард о втором подарке Ренесми ^[src]

Дар Ренесми проникать через щит описывается как противоположность силе ее матери, так же, как считается, что ее другой дар тактильной мыслительной проекции противоположность отца. Есть признаки того, что она может сознательно контролировать оба своих дара.

Считалось, что элементы этой силы были унаследованы от Чарли Свона, обладающего ментальными защитными способностями, похожими на способности Беллы, хотя и гораздо менее сильными, чем у Беллы.

Рассвет []

Ренесми показывает Белле ее первое воспоминание.

» Может она взяла твой талант и перевернула его тоже. »

―Теория Эдварда о способности Ренесми пробивать щит Беллы. ^{[источник]}

Ренесми оказывается первым существом с экстрасенсорной силой, достаточно сильной, чтобы пройти сквозь ментальный щит Беллы, когда она показывает Белле свое первое воспоминание о ней — как о человеке.

После того, как Белла осознала свою способность блокировать экстрасенсорные способности, Эдвард делится своей теорией о том, что Ренесми, возможно, унаследовала силу Беллы и использует ее противоположным образом, так же, как она унаследовала его.

Подобные способности[]

• Аро

  Сила тактильной телепатии Аро требует физического контакта, чтобы получить доступ к разуму человека и прочитать каждую мысль, которая у него когда-либо была, подобно тому, как Ренесми необходимо прикоснуться к человеку, чтобы общаться с ним.


• Дар передачи силы Меле требует физического контакта, чтобы она могла поглотить и передать сверхъестественный талант другого человека.


• Кейт

  Сила психического электрокинеза Кейт позволяет ей посылать электрический разряд в любого, к кому она прикасается, что также похоже на Ренесми в этом аспекте.


Контент сообщества доступен по лицензии CC-BY-SA, если не указано иное.

• Фэнтези
• Ужас

Ключевой юридический щит для Facebook, Google вот-вот изменится: учтены все технологии: NPR

Закон 1996 года лежит в основе основного вопроса о современном Интернете: какая ответственность должна падать на онлайн-платформы за то, как действуют их пользователи и как с ними обращаются? Ойвинд Ховланд/Getty Images/Ikon Images

скрыть заголовок

переключить заголовок

Ойвинд Ховланд/Getty Images/Ikon Images

Закон 1996 года лежит в основе основного вопроса о современном Интернете: какая ответственность должна падать на онлайн-платформы за то, как действуют их пользователи и как с ними обращаются?

Ойвинд Ховланд/Getty Images/Ikon Images

Обновлено в 17:17. ET

Сейчас 1995 год, и Крис Кокс читает газету в самолете. Его внимание привлекает одна статья о недавнем решении суда. Этот момент в какой-то мере меняет его жизнь — и по сей день продолжает менять нашу.

Дело, которое привлекло внимание конгрессмена, касалось нескольких сообщений на доске объявлений — раннего интернет-предшественника сегодняшних социальных сетей. Постановление привело к принятию нового закона, соавтором которого является Кокс и который часто называют просто «Раздел 230».

Этот закон 1996 года стал известен как «основной столп свободы Интернета» и «закон, давший нам современный Интернет» — важнейший компонент свободы слова в Интернете. Но путешествие Секции 230 проходит через самые темные уголки Сети. Наиболее вопиющим образом закон был использован для защиты Backpage.com, веб-сайта с рекламой секса с детьми, которых принуждают к проституции.

Сегодня этот закон по-прежнему лежит в основе главного вопроса современного Интернета: Какую ответственность несут онлайн-платформы за то, как ведут себя или с кем обращаются их пользователи?

В качестве первого серьезного изменения в Разделе 230 за многие годы Конгресс проголосовал на этой неделе за то, чтобы заставить интернет-компании брать на себя немного больше ответственности, чем они несут за контент на своих сайтах.

Библиотека или газета?

Судебное решение, с которого все началось, было связано с публикациями в Интернете о компании Stratton Oakmont. На одной доске объявлений, посвященной финансам, кто-то обвинил инвестиционную фирму в мошенничестве.

Годы спустя преступления Стрэттона Окмонта будут превращены в голливудский фильм, Волк с Уолл-Стрит. Но в 1994 году фирма назвала обвинения клеветой и хотела подать в суд. Но поскольку это был Интернет, сообщения были анонимными. Поэтому вместо этого фирма подала в суд на Prodigy, онлайн-сервис, на котором размещалась доска объявлений.

Prodigy утверждала, что не может нести ответственность за публикацию пользователя — подобно библиотеке, она не может нести ответственность за содержание своих книг. Или, говоря привычным языком: это платформа, а не издатель.

Политика

Конгресс принял закон о борьбе с торговлей детьми в целях сексуальной эксплуатации в Интернете

Суд не согласился, но по неожиданной причине: Prodigy модерировал посты, убирая нецензурную брань. И из-за этого суд отнесся к Prodigy как к газете, ответственной за свои статьи.

Когда Кокс прочитал об этом постановлении, он подумал, что это «совершенно неверный результат»: как эта удивительная новая вещь — Интернет — расцветет, если компании будут наказаны за то, что пытались поддерживать чистоту? «Мне показалось, что это способ превратить Интернет в выгребную яму», — говорит он.

В этот момент Кокс вылетал из своего дома в Калифорнии, чтобы вернуться в Конгресс. Вернувшись на работу, республиканец Кокс объединился со своим другом, демократом из Орегона Роном Уайденом, чтобы исправить судебный прецедент.

Вместе они разработали Раздел 230 — пожалуй, единственный закон 20-летней давности, который интернет-компании и защитники считают технологически дальновидным.

Сенатор Рон Уайден, штат Орегон, (слева) и член палаты представителей Кристофер Кокс, штат Калифорния, говорят о Законе о пристойности в коммуникациях в 1997. Они стояли за разделом 230, в котором говорится, что, за некоторыми исключениями, онлайн-платформы не могут быть привлечены к ответственности за что-либо, размещенное пользователем. Дуглас Грэм/Ежеквартальное издание Конгресса/Getty Images скрыть заголовок

переключить заголовок

Дуглас Грэм/Ежеквартальное издание Конгресса/Getty Images

Сенатор Рон Уайден, штат Орегон, (слева) и член палаты представителей Кристофер Кокс, штат Калифорния, говорят о Законе о пристойности в коммуникациях в 1997 году. Они стояли за разделом 230, в котором говорится, что, за некоторыми исключениями, онлайн-платформы нельзя подать в суд за то, что опубликовал пользователь.

Дуглас Грэм/Ежеквартальное издание Конгресса/Getty Images

«Первоначальная цель»

Раздел 230 находится внутри Закона о пристойности в сфере связи от 19 г.96, и это дает веб-сайтам широкий юридический иммунитет: за некоторыми исключениями, онлайн-платформы не могут быть привлечены к ответственности за то, что публикует пользователь, и это остается верным, даже если они действуют немного как издатели, модерируя сообщения или устанавливая определенные стандарты.

«Раздел 230 так же важен для защиты свободы слова в Интернете, как и Первая поправка, особенно здесь, в США», — говорит Эмма Ллансо, защитник свободы слова в Центре демократии и технологий.

Ни один поставщик или пользователь интерактивных компьютерных услуг не может считаться издателем или распространителем любой информации, предоставленной другим поставщиком информационного контента.

47 Кодекс США § 230

Утверждается, что без Раздела 230 у нас никогда не было бы таких платформ, как YouTube, Facebook, Twitter, Yelp или Reddit — сайтов, которые позволяют обычным людям публиковать мнения или писать обзоры.

Это «единственная строка федерального кодекса, которая создала большую экономическую ценность в этой стране, чем любая другая», — говорит Майкл Бекерман, руководитель Интернет-ассоциации, которая представляет многие крупнейшие компании Силиконовой долины.

Но Раздел 230 также связан с некоторыми из худших вещей в Интернете, защищая сайты, когда они размещают порно мести, чрезвычайно ужасные видео или угрозы насильственной смертью. Широкая свобода действий, предоставленная интернет-компаниям, представляет собой «власть без ответственности», пишет профессор права Джорджтаунского университета Ребекка Тушнет в часто цитируемой статье.

Кокс говорит: «Первоначальная цель этого закона заключалась в том, чтобы помочь навести порядок в Интернете, а не в том, чтобы помочь людям совершать плохие поступки в Интернете».

«Тефлоновый щит»

Первоначальная цель не всегда побеждала в суде. И один конкретный пример побудил Конгресс проголосовать за поправку к Разделу 230 — первое сокращение защиты веб-сайтов за многие годы.

Это случай Backpage.com, сайта, якобы предназначенного для объявлений, но хорошо известного своей рекламой услуг для взрослых. Среди них — если вы знаете, что искать — секс-реклама с участием детей, которых заставляют заниматься проституцией.

«Все эти термины указывали на несовершеннолетнего ребенка — Лолита, свежая, новенькая в городе», — говорит Мэри Маццио, режиссер, чей документальный фильм «Я — Джейн Доу» рассказывает историю нескольких молодых девушек, проданных для секса на Backpage.

На протяжении многих лет жертвы и их семьи возбуждали дело за делом против Backpage — и проигрывали. Веб-сайт продолжал убеждать судей по всей стране, что раздел 230 защищает его от ответственности за публикации его пользователей. Крупные группы по защите цифровых прав, в том числе Центр демократии и технологий, утверждали, что привлечение Backpage к ответственности может иметь сдерживающие последствия для социальных сетей и других веб-сайтов.

Это озадачило Маццио: «Как это возможно, что веб-сайт, который зарабатывает миллионы и миллионы долларов, не несет ответственности за это преступление?» она говорит. «Раздел 230 превратился в тефлоновый щит не для защиты свободы слова, а для защиты доходов бизнеса».

В прошлом году Верховный суд отклонил апелляцию потерпевших по делу Backpage и разделу 230.

Кубики П. вытирает слезы, давая показания на слушаниях в Сенате в 2017 году о том, что ее маленькую дочь продали для секса на Backpage.com. Сайт, якобы предназначенный для объявлений, хорошо известен своей рекламой услуг для взрослых. Клифф Оуэн/AP скрыть заголовок

переключить заголовок

Клифф Оуэн/AP

«Закон, установленный судьей»

В конце концов, все больше улик показало, что Бэкпейдж активно участвовал в секс-рекламе. Это означает, что сайт является издателем, ответственным за его содержание. Backpage и ее основатели теперь предстают перед федеральным большим жюри в Аризоне.

Сенатору Рону Уайдену, соавтору закона, Министерство юстиции промахнулось за то, что ранее не обратилось к Backpage, поскольку раздел 230 не препятствует проведению федеральных уголовных расследований.

Помимо Backpage, аналогичные опасения продолжают проявляться в отношении сайтов, которые предлагают порномести, публично признают потенциальные риски для пользователей или игнорируют жалобы на домогательства.

«Боюсь… принятый судьей закон отклонился от первоначальной цели закона», — говорит Кокс, который сейчас является президентом Morgan Lewis Consulting. Он говорит, что был потрясен, узнав, сколько постановлений по Разделу 230 цитируют другие постановления вместо фактического закона, что нарушило закон.

Кокс утверждает, что веб-сайты, которые «участвуют в сборе» незаконных материалов или «связаны с незаконной деятельностью», не должны быть защищены в соответствии с разделом 230. Конгресс должен пересмотреть закон, говорит он, и «удлинить статут и сделать его кристально ясным». .»

Руководители Backpage.com — генеральный директор Карл Феррер (слева), бывший владелец Джеймс Ларкин, главный операционный директор Эндрю Падилла, бывший владелец Майкл Лейси — приведены к присяге для дачи показаний перед подкомитетом Сената по внутренней безопасности и делам правительства по расследованиям в январе 2017 года. Клифф Оуэн/AP скрыть заголовок

переключить заголовок

Клифф Оуэн/AP

Ответственность

Кокс проводит различие между веб-сайтами, такими как Backpage — , вовлеченными или , связанными со своим содержанием — и сайтами, которые являются «чистыми посредниками». Он не сказал, применим ли этот термин к Facebook или Google.

Интересно, что сами интернет-гиганты, как и Wyden, говорят о законе как об ответственности.

«Настоящим ключом к разделу 230, — говорит Уайден, — было убедиться, что компании в обмен на эту защиту — что на них не будут подавать в суд без разбора — несут ответственность с точки зрения охраны своих платформ».

Бекерман из Интернет-ассоциации описывает раздел 230 как «не общую амнистию», а как призыв к ответственному контролю над платформами. Интернет-компании говорят, что они активно помогают расследовать дела о торговле людьми в целях сексуальной эксплуатации — и что, как правило, без Раздела 230 веб-сайты прибегали бы к большей цензуре или решили бы знать как можно меньше о том, что происходит на их платформах.

Но Даниэль Цитрон, профессор права Университета Мэриленда, автор книги « Преступления на почве ненависти в киберпространстве », утверждает, что ответственность — это именно то, чего не хватает в законе.

«Да, давайте подумаем о последствиях для речи», — говорит она, указывая на обратную сторону разгульного Интернета. «Есть бесчисленное множество людей, которых преследуют в автономном режиме в результате киберпреследований и преследований».

В 2014 году люди вышли на митинг в Верховном суде штата Вашингтон, который рассмотрел дело, возбужденное тремя жертвами торговли людьми в целях сексуальной эксплуатации против Backpage.com, заявив, что веб-сайт способствовал пропаганде эксплуатации детей. Рэйчел Ла Корте/AP скрыть заголовок

переключить заголовок

Рэйчел Ла Корте/AP

Раскол между компаниями

В политическом плане история Секции 230 недавно приняла неожиданный оборот.

Сага Backpage побудила законодателей принять меры по внесению поправок в Раздел 230 с целью пресечения торговли людьми в целях сексуальной эксплуатации в Интернете. Законодательство допускает больше государственных и гражданских исков против веб-сайтов, связанных с торговлей людьми в целях сексуальной эксплуатации в Интернете, за «сознательное содействие, поддержку или содействие» преступлениям.

В среду Сенат принял законопроект, отправив его на подпись президенту Трампу. Белый дом поддержал закон.

И впервые, после многих лет непоколебимого неповиновения, Интернет-ассоциация выступила в поддержку закона об изменении Раздела 230, шокировав более мелкие интернет-компании и группы по защите цифровых прав, нарушив ряды.

Промышленные гиганты вбивают нитку в иголку. После того как законопроект был принят Палатой представителей, Интернет-ассоциация заявила, что индустрия не только «привержена прекращению торговли людьми в Интернете», но и «будет защищаться от попыток ослабить эти важные меры защиты» в соответствии со статьей 2309.0003

«Мы все преследуем одну и ту же цель, — сказал Бекерман из ассоциации NPR, — и она состоит в том, чтобы гарантировать жертвам правосудие, в котором они нуждаются, а также позволить нашим компаниям прекратить эту практику».

Политика

Палата представителей приняла законопроект о борьбе с секс-торговлей в Интернете

Engine, группа, выступающая от имени небольших интернет-компаний, утверждает, что гиганты Силиконовой долины, такие как Google, Facebook и Twitter, могут справиться с большим количеством судебных исков и правовой неопределенностью, которая задушит стартап.

Не последняя проблема

Уайден отмечает, что это те самые платформы, которые подвергаются массовым проверкам из-за того, что ими манипулировали российские оперативники во время выборов 2016 года, что делает политически щекотливым моментом для компаний бороться за закон о торговле людьми в целях сексуальной эксплуатации. .

«У крупных компаний много яиц на лице из-за выборов, и никто не хочет, чтобы его считали мягким в отношении торговли людьми в целях сексуальной эксплуатации», — говорит он.

Уайден и Кокс выступили против закона о внесении поправок в Раздел 230 вместе с группами, включая Engine и Центр демократии и технологий.
