Диаметр дымохода для твердотопливного котла. Какой диаметр дымохода нужен для твердотопливного котла
В этой небольшой статье мы изложим основные моменты, по которым вы сможете ориентироваться, как правильно подбирать диаметр дымохода для твердотопливного котла. Ведь вы уже должны знать, а если нет, то узнаете, что все отопительные котлы, особенно твердотопливные, должны иметь систему вытяжки отработанных продуктов сгорания. Есть только один вид отопительных приборов, которые не нуждаются в дымоходе – это электрические котлы. Все другие должны иметь дымоходную систему.
От правильности обустройства вашего дымохода, зависит эффективность работы котла. Второй задачей, которую решает выхлопной канал, после самого выхлопа газов, это образование так называемой тяги. Тяга, более ясными словами, это разница давлений в атмосфере и котле. Ведь, если бы эти показатели были равными и на улице и в котле, то дым бы просто никуда не выходил, а котел плохо работал.
Диаметр дымохода для твердотопливного котла
Какой диаметр трубы для дымохода твердотопливного котла

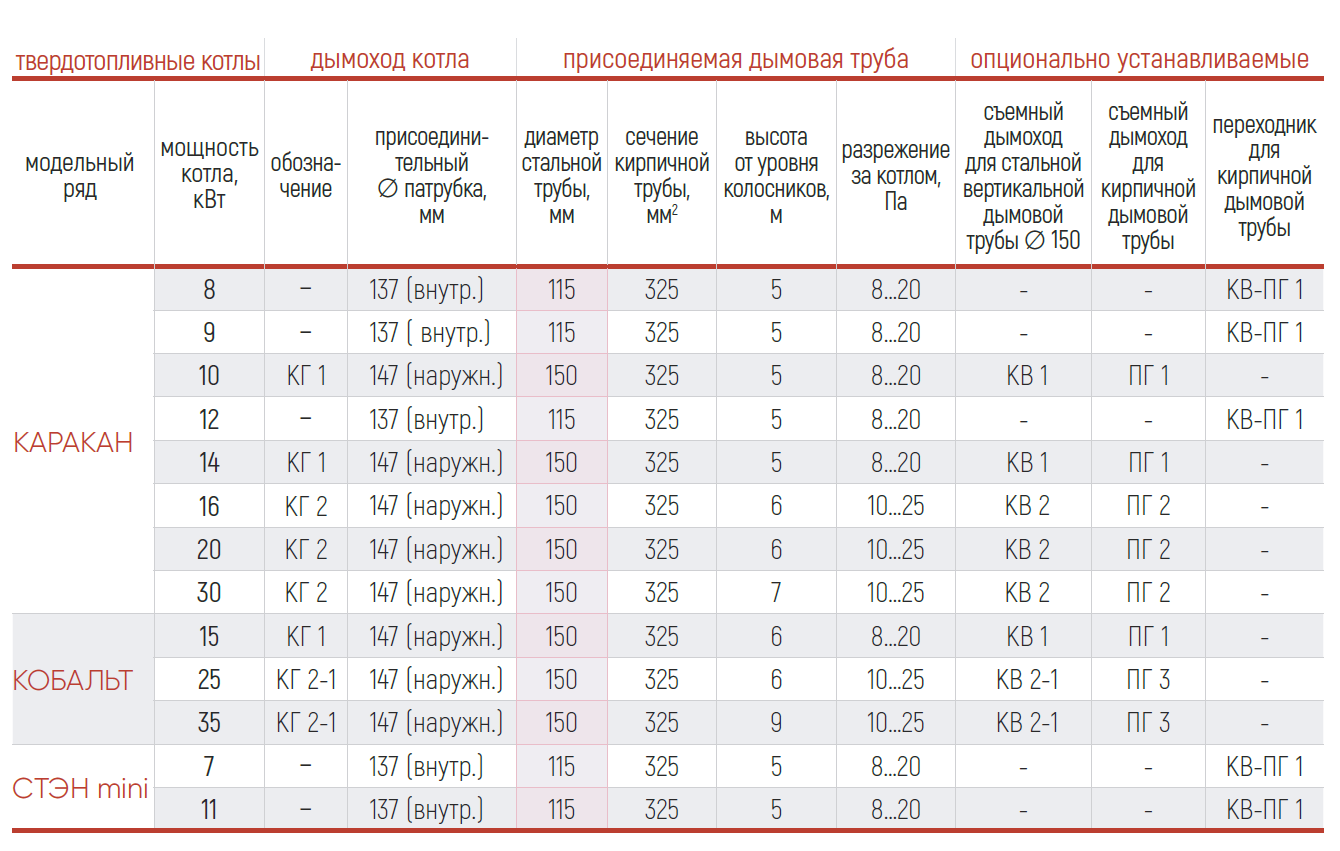

Диаметр дымохода для твердотопливного котла значится в его технических документах. Это минимальный показатель, которого вы обязаны придерживаться. Допускается ситуация, в какой диаметр вашего дымохода больше, чем аналогичный показатель в котле. Но, не допускается разница в 2 раза, а процентов на 30-40 можно. Мы часто сталкиваемся с клиентами, которые покупая котел, не поинтересовались, подходит ли его дымоход к дымоходу, который уже имеется в доме. Ведь котлы даже одного типа и одной мощности могут иметь различные выходы борова. Это связано с тем, сколько перегородок имеет теплообменник котла.
Настоятельно рекомендуем вам, в ситуации, когда вы покупаете котел под готовую дымоходную систему, подбирать котел с диаметром дымохода, который будет вам подходить. Если же вы все-таки купили котел и не поинтересовались данным моментом, то это еще не катастрофа. Диаметр дымохода для твердотопливного котла можно не расширять, а просто нарастить его высоту. Но, такой метод действует не всегда. Чтобы не лазить несколько раз и не проводить монтажные работы наугад, можно обратится к специалистам, которые при помощи программ подскажут вам, будет ли положительный результат от наращивания нескольких метров.
Бывают случаи, когда диаметры дымоходов для твердотопливных котлов нельзя измерить, так как он имеет квадратное сечение, а котлы, например, имеют круглое сечение. Тогда люди попадают в ступор. Здесь нужно вспомнить математическую формулу начальных классов и посчитать площадь круга и квадрата.
Здесь тот же принцип, что и в соотношении диаметров дымоходов для твердотопливных котлов, только здесь мы должны подобрать котел, площадь сечения у которого равна или меньше площади сечения квадратного дымохода.
Чтобы посмотреть полный список дымоходных труб и комплектующих, нажмите ЗДЕСЬ Скидки. Бесплатная доставка!!!
© 2014 — 2019 Все права защищены и принадлежат kotlotorg.com.ua
Как выбрать диаметр дымохода? — ФуранФлекс
+7 (495) 790-97-76
Связанные продукты:
FURANFLEX Black® для котловДымоходная система – важная составляющая отопительной системы, без которой невозможно применение газового или твердотопливного котла, печи или камина. При проектировании следует руководствоваться исключительно Строительными нормами и правилами (СНиП). К примеру, важно соблюдать ограничение не более 3 поворотов или выдерживать угол наклона в 3-5 градусов для горизонтальных участков. Для монтажа или ремонта системы могут использоваться трубы различного диаметра и длины.
Важно не ошибиться с выбором, поскольку неправильный подбор дымохода может привести к серьезным проблемам, например, ухудшению тяги. Подобное явление чревато тем, что продукты горения не будут своевременно удаляться и станут проникать в помещение. К тому же может ухудшиться производительность используемого отопительного оборудования.
Важные моменты
С трудностями подбора диаметра трубы для дымохода люди часто сталкиваются при ремонте системы. Если использовалась кирпичная конструкция, для увеличения срока ее службы применяется гильзование металлическими или гофрированными трубами. В таком случае подобрать подходящий диаметр, это только полдела. Нередко возникают ситуации, когда монтаж трубы невозможно выполнить без заужения существующих проходов. Если руководствоваться СНиП, подобное делать категорически запрещено.
Простым решением может стать применение полимерных рукавов ФуранФлекс. Главное их преимущество в том, что они легко принимают любую форму, а поэтому нет необходимости сужать имеющийся проход, а также разбирать существующую конструкцию.
Ремонт трубы дымохода в таком случае может быть выполнен в минимально короткие сроки – всего за 3-4 часа. Подробнее об особенностях технологии и ее преимуществах читайте здесь.
Материал плотно прилегает к стенкам дымохода. Так как его толщина составляет всего пару миллиметров, он не забирает полезное пространство и не способствует уменьшению диаметра прохода. Но даже при использовании полимерных труб необходимо правильно определиться с диаметром. Расчет зависит от ряда критериев, но основной из них – мощность отопительного оборудования. Обычно производитель в технической документации указывает рекомендуемые размеры. К примеру, для котлов Viessmann производитель указывает следующие рекомендуемые параметры:
- для газовых котлов мощностью 35 кВт – диаметр дымоходной трубы от 60 мм;
- для котлов мощностью 45-60 кВт – от 80 мм;
- для котлов мощностью 80-105 кВт – от 200 мм.
Если сложно принять верное решение, вы можете рассчитывать на помощь наших специалистов.
Проконсультировать по любым вопросам они могут вас по указанному телефону.
Почему стоит выбирать ФуранФлекс?
Технология ФуранФлекс идеально подходит для гильзования металлических и кирпичных дымоходов, а также систем собранных из асбестовых труб или других материалов. Материал обладает уникальными химическими и физическими свойствами. Он отличается отменной термостойкостью (250 или 450 градусов в зависимости от вида), высокой прочностью (способен выдерживать разрыв усилием 400 Н/мм) и хорошей устойчивостью к агрессивной среде и кислотам.
Ремонтный дымоход ФуранФлекс быстро монтируется, но после завершения процесса полимеризации приобретает характеристики, по которым превосходит другие материалы, используемые для монтажа или ремонта дымоходных систем. Среди плюсов технологии стоит отметить полную газонепроницаемость. Отсутствие стыков и соединений исключают негерметичность системы и проникновение продуктов горения в помещение.
В нашей компании всегда в наличии имеются полимерные трубы разного диаметра длиной до 100 метров.
На складе дымоходов также имеются различные комплектующие, в том числе конденсатосборники, переходники, хомуты и др. Если требуются элементы нестандартных размеров, можем изготовить в минимально короткие сроки. Гарантируем промышленное изготовление и высокое качество готовых изделий, так как используем качественное сырье для производства. Для оформления заказа или уточнения деталей сотрудничества, свяжитесь с нами по телефону или закажите обратный звонок.
Оставьте заявку прямо сейчас!
Мы свяжемся с Вами в ближайшее время
Ремонт дымоходов в Москве и МОРемонт внутренних водостоков в Москве и МОДиаметры дымоходов для печей, Строительные нормы Великобритании, документ J
В строительных нормах говорится, что диаметр дымохода (или площадь поперечного сечения) не должен быть меньше размера выходного отверстия печи, что, как правило, имеет большой смысл.
Рекомендуемые минимальные диаметры печей следующие:
до 20кВт на бездымном топливе — Минимальный диаметр 125мм.
до 30 кВт на любом топливе — Минимальный диаметр 150 мм.
Если печь освобождена от требований Дефра и имеет выпускное отверстие 125 мм, то можно использовать дымоход диаметром 125 мм.
Таким образом, нормативные акты рекомендуют минимальный размер дымохода 150 мм для любой печи (в которой можно сжигать дрова), если только она не подпадает под действие Дефра.
Это стоит помнить, потому что многие печи, не входящие в список Defra Exempt, поставляются с выходом дымохода 125 мм, который затем требует увеличения до 150 мм.
Некоторые советы
150-мм вкладыш на печи с выходом дымохода 125 мм может накапливать много отложений, сажи и смолы, прежде чем это повлияет на работу печи, и пользователь будет предупрежден об отложениях, если дымоход не будет правильно установлен. подметали (как это иногда бывает). Поэтому особенно важно правильно и регулярно прочищать дымоход, если печь имеет выход дымохода 125 мм, но прикреплена к дымоходу 150 мм.
Отложения, сажа и смола могут быть опасны по ряду причин.
Пожар в дымоходе
Скопление смолы в дымоходе (особенно при сжигании древесины и битуминозного угля) опасно, так как является причиной пожара в дымоходе. Возгорание дымохода от сажи может достигать 1000 градусов, а возгорание дымохода от смолы — 1200 градусов. Читайте о способах снижения риска возгорания дымохода.
Деготь невозможно удалить щеткой для чистки, поэтому лучше всего выровнять и изолировать дымоход, чтобы предотвратить его образование в первую очередь.
Что такое сажа?
Выпадение сажи
Накопление отложений в дымоходе может привести к их падению, что называется выпадением сажи. Это, конечно, может заблокировать дымоход. Если дымоход засорен, дым, скорее всего, просочится в дом, и это потенциально опасно, особенно если это происходит, когда вы спите (и особенно при угольном камине).
Со временем в дымоходе скапливается сажа, особенно при сжигании древесины или битуминозного угля, особенно при медленном горении в течение ночи (старайтесь избегать ночного горения или «выключения печи на ночь» — это также приводит к увеличению выбросов) .
Время от времени сажа смещается или разрастается до таких размеров, что падает вниз. Падение сажи является накопительным, что означает, что оно может образовывать «снежный ком»: если выпадение сажи начинается в верхней части дымохода, то оно также может обрушить большую часть сажи под ним. Это может заблокировать дымоход или соединение с печью.
Различие между битуминозным углем и бездымным топливом
Ассоциация твердого топлива справедливо отмечает, что бездымное топливо дает гораздо меньше дымовых отложений, чем битуминозный уголь. Таким образом, гораздо безопаснее (и вы также получите больше тепла) сжигать бездымное топливо, такое как антрацит (например, тайбрит), чем менее чистые альтернативы.
Вы можете прочитать больше о том, как образовался уголь и о типах угля.
Требования производителя к размеру дымохода
Некоторые производители печей выпускают печи с выходом дымохода 125 мм, но оговаривают, что он должен быть подключен к системе дымохода/дымохода 150 мм.
В таких случаях вы должны следовать условиям производителя.
Установщики HETAS
Некоторые установщики не будут устанавливать 125-мм дымоход/вкладыш, поэтому, если вы решите использовать 125-мм дымоход/вкладыш, убедитесь, что ваш установщик готов установить его перед покупкой.
Диаметры дымоходов для пеллетных печей и пеллетных котлов
Печи и котлы на древесных пеллетах являются ярким примером того, где эти правила могут быть обременительными. Многие пеллетные котлы имеют выходное отверстие диаметром 80 мм, а дымоход диаметром 150 мм может создать для них слишком большую тягу или всасывание. Затем можно установить стабилизаторы тяги, чтобы справиться с ситуацией.
Когда мы проектируем дымоходы для наших клиентов и, если пеллетный котел будет лучше подсоединить к дымоходу меньшего диаметра, чем рекомендовано строительными нормами, мы принимаем это во внимание и запускаем систему с помощью программного обеспечения, чтобы проверить ее на соответствие соответствующий британский стандарт.
Таким образом, не только печь на пеллетах будет работать лучше, но и система дымохода будет соответствовать требованиям.
Диаметр дымохода :
Внутренний диаметр дымохода является одним из наиболее важных параметров, который необходимо учитывать при планировании установки. Если вы станете слишком большим, вытяжка может никогда не начаться или, что еще хуже, она не войдет в ваш дымоход. Если вы станете слишком маленьким, вы ограничите поток газов, охлаждая их, вызывая всевозможные проблемы с производительностью и безопасностью.
К счастью, это не случайность, и диаметр вашей дымоходной системы определяется двумя факторами; Во-первых, диаметр трубы одностенной печи будет соответствовать диаметру выпускного патрубка печи (например, для 5-дюймового выпускного патрубка требуется 5-дюймовая труба печи). Во-вторых, начиная с этого момента Строительные нормы и правила очень четко определяют размер оставшейся части дымохода, независимо от того, является ли он одностенным, двустенным или дымоходным вкладышем:
«Закрытые приборы мощностью до 30 кВт мощность сжигания любого топлива диаметром 150 мм или квадратных дымоходов такой же площади поперечного сечения»
Здесь четко указано, что вы должны достичь минимального внутреннего диаметра дымохода 6 дюймов (150 мм) .
Но что, если выход на вашей плите меньше этого? Не беспокойтесь, это довольно часто так, и вы просто используете увеличивающий переходник, чтобы перейти от 4-дюймовой или 5-дюймовой дымоходной трубы к 6-дюймовой двойной стенке или гибкой дымоходной трубе.
Однако для большинства современных печей есть исключение из этого правила – Если ваша дровяная горелка одобрена DEFRA или EcoDesign 2022 Ready , то вы можете установить дымоход с внутренним диаметром 125 мм (5 дюймов):
”Закрытые устройства мощностью до 20 кВт, которые: a) работают на бездымном топливе или b) являются устройствами, отвечающими требования Закона о чистом воздухе 125 мм в диаметре или квадратные дымоходы с такой же площадью поперечного сечения»
Это допускает минимальный диаметр дымохода для печи DEFRA или EcoDesign Ready 5 дюймов (125 мм) и не требует увеличения до 6” из-за более чистого горения современных печей. Щелкните здесь, чтобы ознакомиться с полным ассортиментом печей, одобренных DEFRA.
Ниже приведены несколько основных правил для ваших дымоходов:
- Диаметр выходного отверстия вашей печи – это минимальный диаметр, который может иметь ваша дымоходная система
- Ни при каких обстоятельствах нельзя уменьшать диаметр дымохода по мере его подъема
- Если у вас уже установлена система дымохода и вы не хотите ее менять, это повлияет на печь, которую вы можете установить из-за диаметра ее выпускного патрубка
- Диаметры, указанные в Строительных нормах и правилах, являются только минимальными диаметрами
- Если выпускное отверстие вашей печи имеет диаметр 7 дюймов или 8 дюймов, то ваша система дымохода будет иметь внутренний диаметр 7 дюймов или 8 дюймов. Подойдет ли это к вашему существующему дымоходу?
- Для открытого огня требуется дымоход диаметром не менее 8 дюймов (200 мм), обычно соединенный с вытяжным колпаком
- Печи DEFRA и EcoDesign Ready сжигают более чистое и/или бездымное топливо, которое оставляет меньше сажи и смолистых отложений, поэтому требуется дымоход уменьшенного диаметра
< Вернуться к технической информации.
..
18 февраля 2015 г.
Комментарии
Нил Хьюз говорит:
22 октября 2020 г., 6:48
Я устанавливаю открытый дровяной камин в камине с подогревом и не уверен, что диаметр дымохода будет длиной 6,5 м.
Эндрю Шаттлворт говорит:
22 октября 2020 г., 9:54
Минимальный диаметр дымохода для открытого огня 8? (200 мм). Мы поставляем наш вкладыш дымохода Helix Premium и все совместимые компоненты в 8? диаметр по ссылке ниже:
https://www.glowing-embers.co.uk/ChimneyAndFlues/FlexibleChimneyFlueLinerFittingKits-UnderConstruction/8200mmFlexibleFlueLiner
Алистер говорит:
10 апреля 2021 г., 10:46
Есть ли преимущества у большего диаметра дымохода? У нас есть 7-дюймовая одинарная стена, выходящая из дровяной горелки, и она увеличивается до 10-дюймовой двойной стены (внутренний диаметр 10 дюймов) на высоте потолка, через первый этаж, а затем через крышу. Не лучше ли было бы использовать 7 дюймов до конца? Спасибо
Эндрю Шаттлворт говорит:
23 июня 2021 г.
, 15:16
Нет абсолютно никакой необходимости повышать с 7? система дымохода (уже особенно большая и требуется только в том случае, если ваша печь имеет выпускное отверстие диаметром 7 дюймов) до 10 дюймов. Система двойных стен! 7? внутреннего диаметра дымохода на всем протяжении будет достаточно.
Джо Флинн говорит:
20 июня 2021 г., 12:33
Здравствуйте, можно ли каким-либо образом соединить 5-дюймовый дымоход с 6-дюймовым выходом, так как 5-дюймовый — это все, что подходит для дымохода, я был бы очень признателен, если бы вы помогли мне выйти из этой ситуации.
Джо
Эндрю Шаттлворт говорит:
23 июня 2021 г., 14:56
К сожалению, поскольку ваша печь оснащена дымоходом диаметром 6 дюймов, это минимальный диаметр дымохода, который можно использовать. Диаметр дымохода нельзя уменьшать, так как это может отрицательно сказаться на тяге в дымоходе и, следовательно, на эффективности огня. Я бы посоветовал, возможно, приобрести камин с 5-дюймовым выходным воротником или даже обсудить это с вашим установщиком HETAS, который может посоветовать альтернативный путь для вашего дымохода.
Эндрю Шаттлворт говорит:
23 июня 2021 г., 15:06
Это зависит от бренда/производителя. 5? используется в качестве стандартного отраслевого термина для внутреннего диаметра, но, как вы видели, он может составлять 120 мм, 125 мм, 130 мм. Каждый бренд покажет вам, какой именно размер их трубы, а у нас все 125 мм.
Роберт говорит:
11 сентября 2021 г., 19:30
Есть ли польза от увеличения дымохода от одиночных 5? до 6? двойная стена, прежде чем она пройдет через крышу? Я спрашиваю, потому что установщик, который указал для нашей дровяной горелки, рекомендует это сделать.
Эндрю Шаттлворт говорит:
6 октября 2021 г., 13:47
Единственная причина, по которой потребовалось бы увеличение с 5? однослойная труба до 6? Двустенный дымоход используется, если ваша печь не одобрена DEFRA (и имеет выпускное отверстие диаметром 5 дюймов). В этом случае в соответствии со строительными нормами необходимо достичь минимального внутреннего диаметра 150 мм для системы дымохода.
В противном случае, вы в порядке, чтобы остаться в 5? (125 мм) дымоход на всем протяжении (если одобрено DEFRA).
Карл говорит:
26 августа 2022 г., 14:41
У меня есть небольшая многотопливная система сжигания дров.
Только 3 кВт От 3 до 4 дюймов, не одобренных Defra для лодок
Было бы неплохо перейти на трубу большего размера с двойной оболочкой 5 дюймов
Эндрю Шаттлворт говорит:
31 августа 2022 г., 12:41
Наименьший внутренний диаметр Twin Wall, который мы поставляем, составляет 5? (125 мм) для соответствия HETAS и строительным нормам. Вы можете преобразовать это, используя 4?-5? Увеличивающий адаптер (от одинарного до двойного).
Кен Бэмфорт говорит:
5 сентября 2022 г., 4:29
Привет, у меня выходное отверстие печи диаметром 150 мм, но мой кирпичный дымоход наполовину уменьшается до 100 мм на 250 мм, поэтому дымоход диаметром 150 мм не может пройти через него. В настоящее время это место с открытым камином. Я надеялся установить дровяную горелку для большей эффективности, но я думаю, что это невозможно сделать.
Дымоход имеет овальную форму, чтобы соответствовать, если усилие вниз, я думаю, не будет хорошим вариантом.
Это безвыходная ситуация?
Эндрю Шаттлворт говорит:
6 сентября 2022 года в 9:51 утра
К сожалению, боюсь, вы правы. Вы не можете исказить форму лайнера таким образом, так как вы рискуете повредить швы и тем самым аннулировать гарантию и прочность лайнера. Вы могли бы иметь печь, но вам нужно было бы рассмотреть вариант установки системы дымохода Twinwall с печью вместо этого.
Альберт говорит:
22 сентября 2022 г., 18:28
Привет
В моей большой мастерской есть печь, работающая на опилках и дровах, с одностенным 6-дюймовым дымоходом, проходящим через гофрированную металлическую крышу на высоте 3 м. Дымоход в настоящее время проходит через высокотемпературный силиконовый воротник, если дымоход будет заменен на дымоход с двойной изоляцией. Если да, то есть ли фитинг для перехода от одинарного к двойному при сохранении внешнего диаметра 6 дюймов.
