Гофра капота алюминиевая: размеры и диаметры

Главная » Вентиляция » Капот

Сегодня основное место, где используется гофра, это, конечно же, кухня. Здесь устанавливаются вытяжки. Современные системы водяного отопления и отопления в основном газовые, что требует сложной и надежной вентиляции. Вытяжку отработанного воздуха обеспечивает гофр для вытяжки. Он состоит из прочных стальных колец с натянутым на них специальным покрытием. Основной материал для изготовления – ламинированная фольга, состоящая из нескольких слоев. Продуманная конструкция позволяет растянуть дымоход до трех метров.

Гофра алюминиевая

Гофрированная труба пользуется большим спросом, особенно при монтаже вентиляционных систем в труднодоступных местах. Благодаря своей универсальности монтаж может осуществить специалист любой квалификации. Диаметр в каждом случае подбирается индивидуально и напрямую зависит от оборудования, к которому подключается гофра. Современная промышленность выпускает два основных вида гофрированных труб:

1. Пластмассовые.
2. Алюминий.

Изделие из ПВХ не имеет ребер и представляет собой гладкую трубу с абсолютно плоскими стенками, что делает работу вентиляции совершенно бесшумной. Однако наибольшей популярностью среди монтажников и населения пользуется алюминиевая конструкция. Обладает множеством положительных качеств, среди которых:

• повышенной прочности для любого диаметра воздуховода;
• не подвержен огню, легко выдерживает высокие температуры;
• отличная аэродинамика.

Содержание

1. Технические характеристики
2. На что обратить внимание при установке
3. Как осуществляется установка

Технические характеристики

• Гофрированная труба отлично работать в диапазоне высоких температур от -30 до +250 градусов Цельсия.
• Может использоваться в вытяжках любого типа в жилых домах или на промышленных предприятиях.
• Размеры позволяют использовать данную конструкцию в любом вентиляционном оборудовании.

Собираясь приобрести гофру, следует помнить, что от правильно подобранного диаметра зависит качество и долговечность вентиляционной системы.

В настоящее время выпускаются четыре основных размера гофра, диаметром 10; 12; 12,5; 15 сантиметров. В каждой инструкции описано, какой диаметр оптимален для монтажа вентиляционной системы. Если установить трубу меньшего диаметра, вентилятор будет работать со значительным усилием и может быстро выйти из строя.

Ограничений по длине гофры нет, все зависит от расстояния между вентилятором и выходом вытяжного воздуха. При выборе гофры следует помнить, что чем больше изгибов и чем длиннее путь до выхода, тем менее продуктивной будет вентиляция. Если труба длинная, следует установить вентилятор большего размера, чтобы обеспечить хорошую производительность системы.

На что обратить внимание при установке

Схема установки

Гофра для вытяжки считается идеальной, если она полностью скрыта в навесном шкафу. Работа ведется без использования специальных переходников и сложных элементов крепления, что позволяет не тратить на работу лишних денег. Эластичная ребристая конструкция легко огибает препятствия, что исключает необходимость дополнительных соединений и фитингов. Перед началом работы гофра полностью натягивается и устанавливается таким образом, чтобы снизить шум при работе вентилятора. В противном случае образовавшиеся складки непременно будут создавать вибрацию, а работа капота будет сопровождаться повышенным дребезжанием.

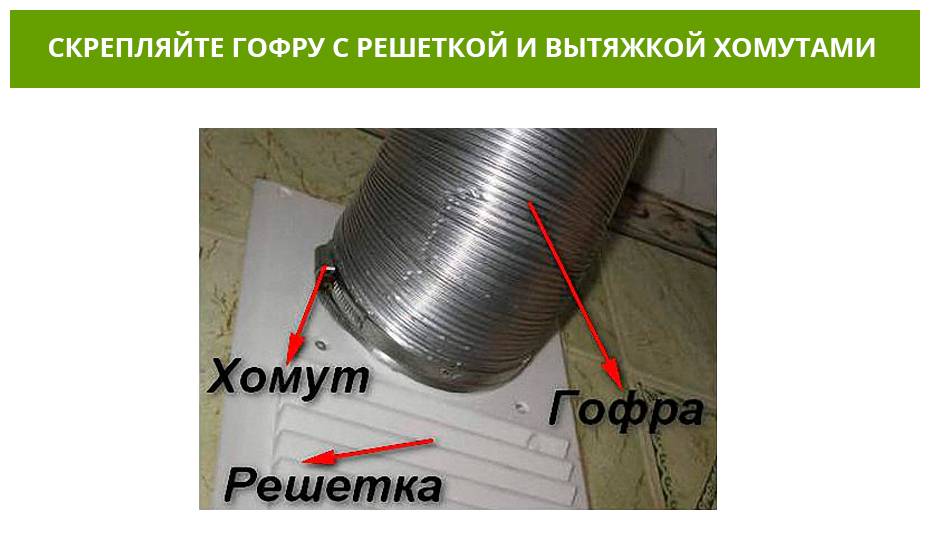

Гофра крепится к патрубку вентиляционной системы с помощью специальных металлических или пластиковых хомутов. Для правильного проведения монтажных работ следует придерживаться простых правил:

• Если вентиляционное отверстие находится на большом расстоянии от вытяжки, трубу следует провести под потолком. Это поможет избежать острых углов и сделает систему более эффективной и надежной. Для этих целей лучше использовать натяжные потолки, идеально скрывающие гофру от посторонних глаз;
• следует внимательно подбирать диаметр, так как узкий воздуховод будет создавать большую нагрузку на вентилятор, что непременно скажется на его работе. Если вытяжка имеет круглое отверстие, не используйте прямоугольную трубу. Это сделает работу малоэффективной, так как придется устанавливать специальные переходники, которые уменьшат прохождение воздуха по каналу воздуховода.

Как осуществляется монтаж

1. Перед началом работ устанавливается решетка со встроенным обратным клапаном. Он поможет обеспечить подачу свежего воздуха для проветривания помещения при выключенном вентиляторе.
2. Установив анемометр в основание трубы, можно определить объем вентиляционной системы, который должен быть не менее трех объемов кухни.
3. Перед установкой проверьте наличие обратной тяги, для этого приложите к решетке вытяжки лист бумаги, он должен плотно прилегать к отверстию. Наличие обратной тяги может снизить эффективность системы принудительной вентиляции.
4. При монтаже нужно стараться, чтобы конструкция имела как можно меньше изгибов и поворотов, так как это многократно снижает эффективность работы.

Выбор воздуховода производится после покупки вентиляционной системы, так как от правильно подобранного диаметра зависит качество системы в целом. Выходной диаметр должен точно соответствовать параметрам трубы, только так можно добиться максимальной эффективности.

Часто торговые организации вместе с вытяжкой предлагают в комплекте гофрированную трубу. Вы можете отказаться от навязанной услуги, если своевременно прочитаете инструкцию и рассчитаете необходимое количество гофры. Тогда вы купите точное количество, не переплачивая за лишние метры.

Идеальный способ сделать дымоход, можно не беспокоиться о перегреве трубы. Его можно быстро и легко установить на любой тип пола. При установке газового отопительного или водогрейного оборудования можно обеспечить максимальный отток продуктов сгорания, что позволяет гарантировать надежность работы котлов и бойлеров. Система из таких труб хорошо зарекомендовала себя при установке каминов, печей или других систем отопления.

Стальной внутренний каркас и сверхпрочная пленка позволяют не беспокоиться о прочности и надежности конструкции. Помните, что чем ответственнее вы подойдете к выбору гофры, тем качественнее и дольше будет работать ваша вентиляционная система. Не стоит экономить на сливной трубе, так как попадание угарного газа в квартиру может привести к печальным последствиям.

Узнайте, как определить, сколько CFM вам нужно для вашей вытяжки

Вытяжка отлично подходит для удаления запахов и других загрязнителей воздуха, образующихся при приготовлении пищи, поскольку технически она разработана для эффективной вентиляции воздуха на кухне. Но знаете ли вы, что каждая вытяжка может проветривать только определенное количество воздуха в зависимости от его скорости в кубических футах в минуту?

В этой статье мы рассмотрим, что означают кубические футы в минуту и ​​сколько потребуется для 36-дюймовой вытяжки.

Что означает «Вытяжка CFM»?

Объем в кубических футах в минуту (CFM) является стандартным показателем качества вытяжек и плит. Вытяжка работает как дымоход, выводя несвежие кухонные испарения на улицу. Если вытяжные вентиляционные отверстия слишком малы, поток воздуха может быть недостаточным для предотвращения скопления дыма внутри дома.

Вытяжка обычно работает в диапазоне от 200 до 400 кубических футов в минуту.

Имеет ли значение тип вытяжки?

Да!

Каждая модель будет иметь свои уникальные преимущества, которые могут повлиять на ее CFM. Давайте рассмотрим два примера.

Настенная и подшкафная вытяжка

Для настенной вытяжки требуется большое отверстие в потолке над ней. Это позволяет выхлопу свободно выходить из помещения.

Настенные вытяжки хороши тем, что их можно установить в любом месте кухни, не беспокоясь о блокировании естественного света или тепла.

Они поставляются с вентилятором, который отводит воздух от варочной поверхности в вентиляционный канал. Это помогает сохранять пищу теплой, а остальную часть кухни охлаждать.

Вытяжки, устанавливаемые под шкаф, просты в установке, так как для них не требуется просверливать отверстие в потолке. Их обычно размещают рядом с плитой или духовкой. Вытяжки под шкафами часто используются в ресторанах, где пространство ограничено.

Вытяжки под шкафом похожи на настенные вытяжки, за исключением того, что они подвешиваются под столешницей и могут быть меньше и тише.

Островная серия

Эти вытяжки для жилых помещений говорят сами за себя; они свисают с потолка над кухонным островом, где должна быть плита.

В идеале островная вытяжка должна иметь как минимум такую ​​же ширину, как островная варочная панель, чтобы эффективно выводить воздух. Таким образом, наличие кухни большего размера будет хорошим показателем для установки большой островной плиты с соответствующим кухонным вытяжным вентилятором.

Какие еще факторы следует учитывать при выборе подходящего CFM?

Мы выделили различные модели, но множество других факторов также определяют, сколько кубических футов в минуту должно быть в вашей вытяжке для эффективной работы.

Размер кухни

Вытяжка должна быть достаточно большой, чтобы вентилировать воздух на кухне. Если дизайн вашей кухни относительно небольшой, то вытяжка с более низким CFM отлично подойдет для удаления сильных запахов.

Вы можете рассчитать, сколько кубических футов воздуха в минуту (CFM) требуется вашей вытяжке, умножив площадь вашей кухни на 12. Это число дает вам общее количество кубических футов воздуха, необходимого кухонной вытяжке.

Например, если у вас есть 2500 квадратных футов кухонного пространства, умножьте это на 12, чтобы определить количество воздуха, которое требуется вашей вытяжке. В этом случае минимальная потребность в мощности вентиляции составит около 22 кубических футов воздуха в минуту.

Кулинарные привычки

Ваши кулинарные привычки и стиль приготовления пищи могут влиять на то, сколько воздуха вы используете во время приготовления пищи.

Если вы склонны готовить быстро, возможно, стоит выбрать модель с меньшим объемом CFM. С другой стороны, если вам нравится проводить долгие часы за приготовлением пищи или готовить тяжелую пищу, вы можете инвестировать в вытяжку с высоким диапазоном CFM.

Качество воздуховодов

Гладкие металлические воздуховоды являются наиболее популярным типом воздуховодов, используемых в жилых системах ОВКВ. Этот воздуховод прост в установке и обслуживании, но может иметь свои проблемы.

Например, гладкие металлические воздуховоды требуют правильной техники установки, которая включает в себя тщательное планирование, достаточное пространство вокруг воздуховода и квалифицированный персонал. Кроме того, гладкие металлические воздуховоды подвержены коррозии, особенно там, где скапливается влага.

Гофрированные воздуховоды дешевле, чем гладкие металлические воздуховоды. Однако гофрированные воздуховоды шумны и имеют тенденцию собирать пыль и мусор, что может ограничить их эффективность при использовании для вентиляции.

Воздуховод вашей вытяжки существенно влияет на количество воздуха, поступающего в зону приготовления пищи. Вам нужен достаточный поток воздуха, чтобы поддерживать температуру пищи и предотвращать скопление дыма, но не слишком маленький поток воздуха.

Вам необходимо учесть длину, форму и размер воздуховода, прежде чем определить наилучшее количество кубических футов в минуту для ваших нужд. Размер воздуховода обычно составляет от 4 до 6 дюймов в диаметре для более низких оценок CFM и от 8 до 10 дюймов в диаметре для более высоких оценок CFM.

Однако минимальный размер воздуховода должен составлять не менее 6 дюймов для вытяжек производительностью до 400 кубических футов в минуту.

Длина вентиляционной трубы

Вентиляционные системы состоят из труб, подающих наружный воздух в здание, который охлаждается и циркулирует внутри. Чем больше длина трубы, тем больше количество теплопередачи. Однако есть компромиссы. Например, длинная труба вызывает повышенный перепад давления и снижает скорость воздушного потока. Это увеличивает потребление энергии.

Вентиляционное отверстие лучше всего размещать возле потолка или пола. Размещение вентиляционных отверстий слишком близко к земле позволяет теплому воздуху подниматься вверх через вентиляционное отверстие. Это создает отрицательное давление, вызывая утечку холодного воздуха из воздуховодов.

Кроме того, чем дольше работает вытяжка, тем хуже становится эффективность воздушного потока вытяжки. Поэтому лучшие вентиляционные отверстия очень короткие, например, несколько футов.

Высота установки

Высота вентиляционного отверстия вашей вытяжки зависит от нескольких факторов, в том числе от того, где вы хотите его установить, на каком расстоянии от варочной панели необходимо установить вытяжку и какой у вас тип варочной панели.

Идеальное расстояние между варочной панелью и вытяжкой составляет около 30 дюймов. Это обеспечивает достаточный поток воздуха, не находясь слишком далеко от варочных панелей.

Слишком высокая вытяжка не позволит воздуху циркулировать вокруг варочной панели. Это может привести к повышению температуры внутри духовки и повлиять на качество приготовления.

Слишком низкая вытяжка ограничивает поступление воздуха на кухню и может привести к скоплению дыма.

Если у вас есть газовая варочная панель, вам следует избегать размещения вытяжки ближе 24 дюймов от горелки, потому что вы не хотите, чтобы горелки мешали потоку воздуха.

Вы по-прежнему можете использовать вытяжку, расположенную слишком близко к варочной панели, если ничто не препятствует проходу воздуха.

Для электрических варочных панелей вам необходимо разместить вытяжку на расстоянии от 28 до 36 дюймов от варочных панелей в зависимости от размера зоны приготовления пищи.

Если у вас несколько конфорок, вентиляционные отверстия также необходимо расположить дальше друг от друга, чтобы обеспечить правильную циркуляцию по всей кухне.

Сколько CFM необходимо для моей 36-дюймовой вытяжки?

Основываясь на вышеизложенном, мы теперь понимаем, что существуют различные факторы, влияющие на количество необходимых CFM. Помимо этих факторов, для вашей 36-дюймовой вытяжки может потребоваться даже больше или меньше CFM в зависимости от типа плиты, над которой она работает.

Давайте рассмотрим два типа плит и то, как каждый из них влияет на CFM 36-дюймовой вытяжки.

Электрическая плита

Электрическая плита не требует такой интенсивной циркуляции воздуха, как газовая варочная панель. Тем не менее, некоторые электрические плиты, как правило, требуют 300 CFM вентиляции.

Если у вас есть островная вытяжка, расположенная над электрической плитой, вам нужно будет умножить 150 см на каждый погонный фут вашей варочной панели, чтобы определить правильный CFM. Например, если у вас электрическая плита шириной три фута, ваша вытяжка шириной 36 дюймов должна быть способна вентилировать 450 кубических футов в минуту воздуха.

Если у вас есть вытяжка, монтируемая на стене или под шкафом, вы можете умножить 100 кубических футов в минуту на каждый погонный фут. В предыдущем примере для электрической плиты шириной три фута потребуется не менее 300 кубических футов в минуту воздуха для вентиляции.

Газовая плита

Поскольку газовая плита производит гораздо больше тепла и дыма, чем электрическая, расчет количества кубических футов в минуту для газовых плит отличается от расчетов для электрических плит.

Вам нужно будет определить британские тепловые единицы (БТЕ) ​​для всех горелок на вашей газовой плите. БТЕ представляет собой энергию, необходимую для нагревания фунта воды на один градус по Фаренгейту. Как правило, каждая варочная панель имеет рейтинг BTU, который вы можете найти в ее руководстве.

На каждый 1 CFM вам потребуется одна сотая BTU. Этот небольшой размер связан с тем, что на плите находятся тысячи БТЕ, тогда как вытяжки могут иметь CFM только от нескольких сотен до нескольких тысяч.

Предполагая, что ваша газовая плита имеет 10 000 БТЕ на конфорку, для четырехконфорочной потребуется 40 000 БТЕ. Вы можете определить количество CFM, разделив это количество на 100; Короче говоря, вашей 36-дюймовой вытяжке потребуется мощность 400 кубических футов в минуту.

Заключение

Определение количества кубических футов в минуту, необходимого для вашей 36-дюймовой вытяжки, не всегда просто из-за множества факторов, которые необходимо учитывать.
