Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?

Поставьте лайк, поблагодарите автора за его труд!

Труба теплого пола 14, 16, 17, 20 диаметра, какую выбрать

Столкнувшись с вопросом выбора трубы для тёплого пола потребитель наталкивается на информацию о разных её размерах, сегодня на рынке можно увидеть трубы 10, 12, 14, 16, 17, 18, 20 диаметра. Какая же из них наилучше подойдёт для теплого пола?

Узнайте какая труба лучшая для водяного теплого пола.

В нашей личной практике можно уверенно сказать, что лучше подходит для тёплого пола, для дома, шланг — 16 мм.

НАПОМНИМ что цвет трубы не имеет значения

Не зря она завоевала в наибольшем количестве рынок, потому что как показала практика, именно этот размер имеет наилучшую теплопередачу, отменным образом состыкуется в работе со стандартными коллекторами и насосом. Такая труба имеет в себе объём воды 110г 1 п/метр, что наиболее благоприятно влияет на гидравлическое давление в системе. Размер 10, 12, 14 диаметра в основном не применяется в тёплом полу, в большинстве случаев по причине малого размера, гидравлическое давление большое, поэтому даже чтобы сделать, например, комнату в 20 или 30 квадратных метров будет необходимо несколько контуров 4-5-6, а это очень много для такого малого помещения.

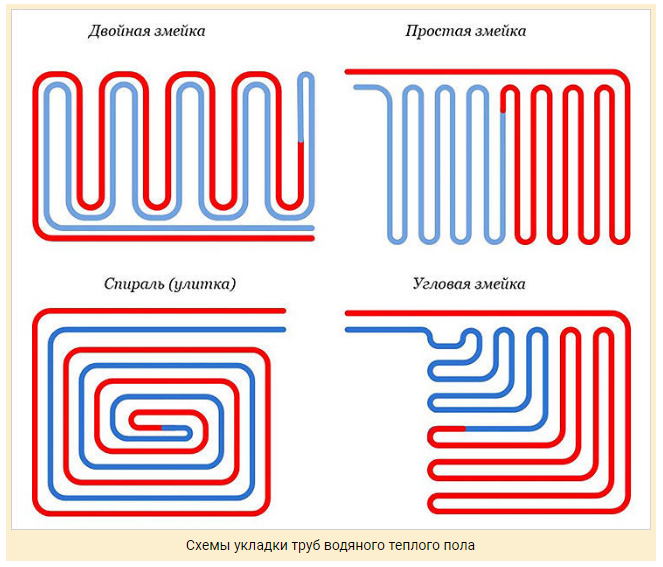

Правильный шаг укладки в водяном и электрическом теплом полу

В основном диаметр 14 применяется в системах теплая стена или в любых других системах де не всегда нужна большая площадь отопления. Повторимся — наиболее благоприятная труба имеет 16 диаметр стенка должна быть 2 мм. Так же весьма популярны трубы 17 диаметра, но это нестандартный размер, зачастую изготавливается отдельно взятыми фирмами, брендами имеет достаточно большую цену из за чего не рентабельны.

Трубы 18 диаметра для тёплого пола в основном считается уже слишком большими и они является чем-то средним между элементами домашнего использования и промышленными трубами и не подходят ни туда , ни туда. Труба 20 диаметра уже имеет значительно больший объем воды в себе нежели шестнадцатого диаметра, объём трубы 20 мм вмещает в себя на 1 м погонный около — 180 мл воды, что создает большую нагрузку на насос, теплоотдача такой трубки, конечно же выше.

Такая труба требует более широкого шага укладки — 25 см и больший слой стяжки. То есть укладывая 20-мм шаг должен составлять 25 см, в домашних условиях это создаст тепловую зебру, а в промышленных помещениях где тепловая зебра не имеет значения она прекрасно подходит.

Армированная 16 диаметра со стенками 2.0 мм

Впрочем не стоит забывать, что помимо размера наружного есть и понятие внутреннего диаметра, поэтому обращайте внимание на толщину стенки. Например, в трубке 16-17 диаметра толщина стенки составляет 2 мм, а в трубах которые имеют больший объем толщина стенки еще больше для того чтобы выдержать больше давления и наоборот в элементах поменьше стенки еще меньше.

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.
