Диаметр трубы для вентиляции в частном доме: Расчет и выбор трубы под вентиляцию в помещении

Содержание

как обустроить вывод на кровлю, требования, какой вес и сечение фановой вытяжной трубы, инструкции по монтажу своими руками

Содержание статьи:

1. От чего зависит тяга
2. Устройство вентиляционных каналов
3. Температурная зависимость вентиляции
4. Сопротивление вентиляционного канала и вывод трубы на крышу
5. Обеспечение правильной работы системы вентиляции

Вентиляционные трубы на крыше должны обеспечивать беспрепятственный вывод воздуха из помещения при температуре внешней среды +12 градусов. При этом температура внутри дома должна быть 20 градусов для всех комнат кроме ванной (24 градуса).

Вытяжные трубы должны обязательно размещаться в таких комнатах как:

ванная;
туалет;
кухня;
кладовая.

То есть вентиляция обустраивается в тех комнатах, которые не имеют окон и, таким образом, не имеют иного доступа свежего воздуха. Для организации системы вентиляции необходимо провести расчеты того, какая должна быть высота трубы над крышей и сколько вытяжных отверстий необходимо в комнате. Также важно набросать на бумаге предварительный план вентиляции на крыше частного дома.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница. Чем она больше, тем сильнее воздух из внутренних помещений поднимается, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Количество отводимого из комнаты воздуха зависит от силы тяги, то есть от скорости перемещения воздушных масс по вентиляционной системе. Тяга зависит от сечения трубы вентиляции, от протяженности каналов и разницы температур.

Устройство вентиляционных каналов

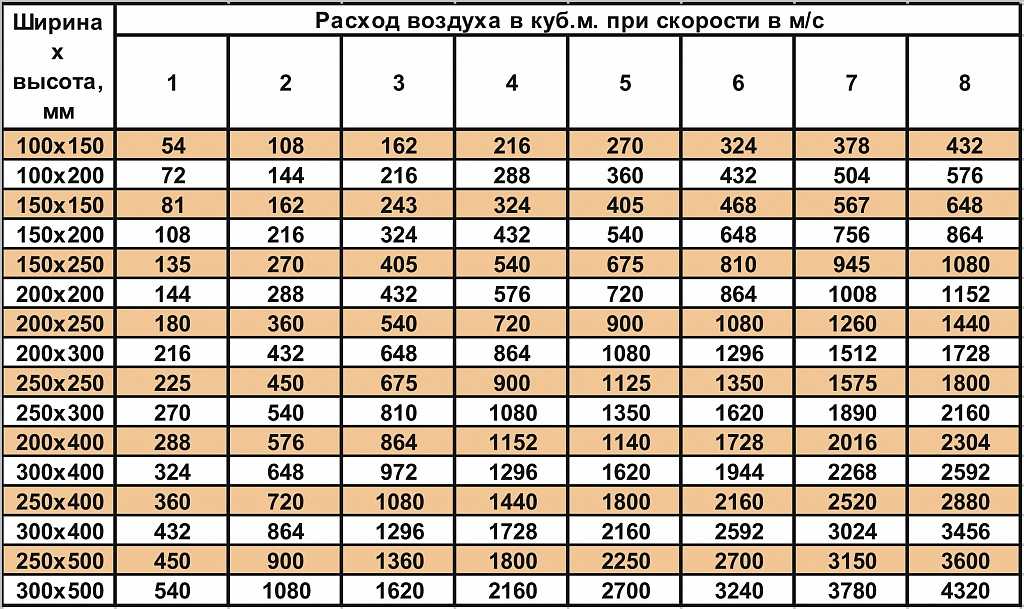

Выбор длины и сечения:

Трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.
см.
Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо выполнить заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне, должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы — правила эксплуатации»).

Если сделать длину каналов равной для различных комнат физически невозможно, то более длинные участки системы оснащаются вентиляционными решетками, которые позволяют снизить тягу.

Температурная зависимость вентиляции

Значительное влияние на силу тяги в системе вентиляции играет разница температур на входе и выходе канала. С увеличением разницы температур возрастает тяга. Именно поэтому в зимнее время естественная вентиляция работает намного эффективнее, чем летом. Для того чтобы тяга оставалась на приемлемом уровне, нельзя допускать охлаждения вентиляционной шахты. Для удобства защиты трубы от холода, ее помещают во внутренние стены помещения. В случае пролегания во внешних стенах, ее в обязательном порядке оборачивают слоем теплоизоляции. Открытые участки труб, которые проходят по неотапливаемым помещениям, следует также утеплять.

Еще на этапе проектирования необходимо предусмотреть закладку теплоизоляции вокруг труб, проходящих под самой крышей. Если оставить этот момент без внимания, то может оказаться, что расстояния между кровлей и стенками канала недостаточно для необходимой толщины изолирующего материала. Вес трубы нержавейки позволяет обеспечить надлежащую защиту канала без создания больших нагрузок на несущие системы.

Вытяжная труба на крыше может иметь обогрев, если она размещается вдоль труб горячего водоснабжения или отопления. При таком монтаже каналы системы не будут холодными, обогрев крыши позитивно сказывается на качестве вентиляции воздуха. Единственным минусом при этом является то, что на таких участках тяга будет немного больше, чем на других отрезках вентиляционного канала, что может привести к нарушению правильной работы системы в целом. Поэтому об этом следует подумать на этапе проектирования.

Сопротивление вентиляционного канала и вывод трубы на крышу

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Тяга воздуха очень зависит от внутренней поверхности вентиляционных каналов. А если быть точнее — от трения, создаваемого стенками материала. Меньшая шероховатость при этом означает большую тягу.

Для снижения сопротивления можно поступить следующим образом:

Все соединения из кирпичей, блоков и других элементов, которые составляют шахту вентиляционного канала, необходимо тщательно подгонять друг к другу, чтобы вышла как можно более ровная плоскость.

Швы необходимо делать без углублений или выступов.
По всей своей длине сечение канала вентиляции не должно изменяться. Если же чисто технически невозможно придерживаться данного условия, то угол отклонения стенок шахты не должен превышать 30 градусов.
Не допускаются любые горизонтальные площадки в вентиляционной шахте.

Вывод фановой трубы на крышу должен выполняться таким образом, чтобы не возникало никаких затруднений для вытяжки воздуха. Поэтому важно просчитать все характеристики вытяжной трубы. В зависимости от результатов, проектируются вентиляционные каналы, их сечение и протяженность и т. д.

Если расположение трубы на крыше дома низкое, то тяга может быть недостаточной или еще хуже, может возникнуть обратная тяга, то есть вытяжка будет работать на втягивание воздуха. Это чревато задымлением помещения. Для того чтобы решить эту проблему, можно использовать различные насадки на конец вентиляционной трубы. Они значительно улучшают силу тяги и позволяют системе вентиляции нормально работать при сильном или низком ветре.

Обеспечение правильной работы системы вентиляции

Качество работы системы естественной вентиляции напрямую зависит от подхода к устройству вытяжек. Изготавливать вентиляционные трубы необходимо в строгом соответствии со строительными нормами. Эффективность системы обеспечивается за счет притока в помещение необходимого количества свежего воздуха. При слабом поступлении воздуха, попадающего в дом снаружи, тяга в вентиляционных каналах будет малой.

В некоторых случаях возникает эффект обратной тяги. Наиболее эффективным методом решения проблемы слабого притока воздуха в дом может быть установка приточных вентиляторов в стенах и окнах. Это особенно важно, если дом построен с использованием современных материалов, не допускающих «дышащий» эффект. Именно поэтому часто после установки пластиковых окон тяга воздуха может значительно упасть. Небольшой эффект приносит и проветривание помещения. Но он является кратковременным, так как заканчивается сразу же после закрытия окон или дверей.

Правильная вентиляция особенно актуальна для тех домов, в которых для отопления применяется газовое оборудование. Сама система вентиляции необходима не только для отвода воздуха, загрязненного продуктами сгорания, но также для притока свежего воздуха извне. Благодаря правильной вентиляции обеспечивается обеспечение газового котла необходимым количество кислорода, необходимого для сгорания топлива. Читайте также: «Правильная вентиляция для газового котла в частном доме – нормы и правила».

Для систем отопления на твердом топливе высота трубы над крышей имеет особое значение. Так, при малых ее значениях дым будет возвращаться в комнату, снижая при этом силу тяги и увеличивая вероятность возгорания. При слишком большой высоте интенсивность вывода горячего воздуха будет слишком высокой, что негативно скажется на количестве потребляемого топлива для сохранения тепла в доме.

Занимаясь организацией системы вентиляции, необходимо взять во внимание множество факторов, начиная от высоты выхода шахты над уровнем крыши, заканчивая шероховатостью внутренних стенок воздушных каналов.

Без надлежащего притока воздуха газ будет сгорать не до конца, таким образом, отопительная система будет работать неэффективно.

Кроме того, в помещении начнет скапливаться угарный газ, что крайне опасно для здоровья человека. При этом увеличение диаметра трубы вентиляции не сможет решить возникшую проблема. По этой причине не рекомендуется устанавливать в доме газовые котлы с камерой открытого типа, так как для такого оборудования требуется гораздо большее количество кислорода, что в конце концов приводит к охлаждению помещения. Поэтому более выгодным решением является установка водяного котла с камерой сгорания закрытого типа. Эффективность отопления и вентиляции при этом возрастает в разы.

Надеемся, мы дали вам общее понятие о системах вентиляции и вывода продуктов горения систем отопления. В следующих наших статьях мы расскажем о том, как пройти крышу трубой и как выполнить проходной элемент.

Канализационная вытяжка в частном доме

Канализация в частном доме – сложное сооружение, состоящее из внутренней, наружной систем, септика и вентиляции. Каждая из частей коммуникаций выполняет свою функцию, при нарушении работы отдельного звена или его отсутствии страдает вся сеть.

Как работает фановая труба

Роль естественной вентиляции в автономных канализационных коммуникациях выполняет фановая труба, которая подсоединяется к канализационному стояку и поднимается на крышу дома. Как правило, вверху её прикрывают оголовком или зонтиком, чтобы внутрь не попадала влага.

Какая роль отводится фановой вентиляции в общей сети?

Труба компенсирует давление в системе, которое при отсутствии трубы способствует затягиванию вместе с канализационными стоками жидкости из гидрозатворов раковин, унитаза и других сантехнических приборов. Лишенные гидрозатвора сифоны начинают пропускать неприятный запах.
Кроме компенсации давления, фановая труба удаляет канализационные газы. При отсутствии вентиляции газы могут проникать в санузлы, технические и жилые помещения через неплотные стыки труб или старые уплотнители.

Не многие решаются тянуть на крышу дополнительную трубу, ведь совмещать вентиляционную вытяжку помещений с фановой нельзя. Роль компенсационного устройства частично решает фановый клапан – он устанавливается в стояк. Но устранить проблему плохой герметичности коммуникаций клапан не сможет.

В каких случаях можно обойтись без фановой трубы

Утвержденные в РФ СНиП определяют жилые/хозяйственные постройки, для которых необходима фановая труба. К ним относятся сооружения, имеющие более 2-х этажей. Для малоэтажного и загородного строительства допустимо отсутствие фановой вытяжки, если:

в доме по одному унитазу и ванной;
нет бассейна и джакузи;
диаметр стояка 100 мм и более;
септик находится не сильно близко от жилища.

То есть на даче и в деревенском доме не обязательно проектировать и устанавливать фановую трубу. Но если в постройке имеется несколько унитазов (допустим, по одному на каждом этаже), душевые кабины, стиральные и посудомоечные машинки, то следует позаботиться об установке канализационной вентиляции.

Как выбрать материал и размеры фановой трубы

Материал вентиляционного канала подбирается исходя из материалов проложенной или проектируемой канализации. Так для чугунных стояков лучше выбрать чугунную/металлическую трубу. Для однородных материалов проще подобрать фитинги и провести монтаж.

Диаметр фановой трубы должен равняться сечению стояка, основание вентканала обязательно должно находиться в теплом помещении, а оголовок – на крыше. В этом случае кроме перепадов температур создается разность высот, что создает благоприятные условия для самопроизвольной вытяжки газов на улицу.

Самым распространенным материалом для прокладки канализации сегодня является пластик. В отличие от металла, пластик не ржавеет, не вступает в реакцию с агрессивной средой, имеет длительный срок службы. ПВХ-элементы надежно и плотно соединяются между собой, имеют прочные уплотнители, которые делать канализационную систему герметичной.

Если в вашем доме стали появляться канализационные запахи или нарушилась проходимость труб, специалисты «Комсервис» устранят засоры в частном доме. Заказать выездную бригаду можно по телефону компании или с помощью подачи заявки на сайте.

Вентиляция канализации частного дома: назначение, выбор материалов

Единицы измерения дренажной и вентиляционной арматуры

Дом
Общественное здравоохранение — Сиэтл и округ Кинг
Услуги по гигиене окружающей среды
Частные колодцы, водопровод и канализация на участке
Водопровод и газопровод
Монтаж канализационных и вентиляционных труб
Единицы измерения дренажной и вентиляционной арматуры

Индивидуальные светильники	Ловушка минимального размера и рукав ловушки ^b	Количество единиц
Барная мойка	1-1/2 дюйма	1,0
Ванна или комбинированная ванна/душ	1-1/2 дюйма	2,0
Стиральная машина для одежды, бытовая, 2-дюймовый стояк	2 дюйма	3,0
Посудомоечная машина, бытовая, с независимым сливом	1-1/2 дюйма ^и	2,0
Кухонная мойка, бытовая, с измельчителем пищевых отходов и/или посудомоечной машиной или без них	1-1/2 дюйма ^и	2,0
Раковина для стирки, одно или два отделения	1-1/2 дюйма ^и	2,0
Унитаз (умывальник)	1-1/4 дюйма	1,0
Душевая кабина	2 дюйма	2,0
Туалет, гравитационный бак 1,6 GPF	3 дюйма	3,0

^a Обеспечьте минимум 2 дюйма (51 мм) стока ответвления за рукавом ловушки.
^b Размеры сифонов не должны увеличиваться до такой степени, при которой сброс приспособления может оказаться недостаточным для сохранения их самоочищающих свойств.

Максимальная удельная нагрузка и максимальная длина дренажного и вентиляционного трубопровода

Размер трубы, дюймы	1-1/4	1-1/2	2	2-1/2	3	4
Максимальное количество единиц
Дренажный трубопровод ^a вертикальный	1	2 ^б	16 ^с	32 ^в	48 ^д	256
Горизонтальный	1	1	8 ^с	14 ^с	35 ^д	216 ^с
Максимальная длина
Дренажный трубопровод вертикальный, футы	45	65	85	148	212	300
Горизонтальное (без ограничений)
Вентиляционный трубопровод (см. примечание)
Горизонтальные и вертикальные макс. шт.	1	8 ^с	24	48	84	256
Максимальная длина, футы	45	60	120	180	212	300

^a За исключением сифона
^b За исключением раковин, писсуаров и посудомоечных машин
^c За исключением шестисекционных сифонов или унитазов
или стек; и не более трех туалетов или шестиместных ловушек на любом ответвлении или стоке горизонта.

ПРИМЕЧАНИЕ. Диаметр отдельного вентиляционного отверстия должен быть не менее 1-1/4 дюйма и не менее половины диаметра дренажа, к которому он подключен. Значения нагрузки на арматуру для дренажных и вентиляционных трубопроводов должны быть рассчитаны по приведенной выше таблице. Не более одной трети (1/3) общей разрешенной длины любого вентиляционного отверстия может быть установлено в горизонтальном положении. Когда вентиляционные отверстия увеличены на один размер трубы по всей их длине, ограничения максимальной длины, указанные в этой таблице, не применяются.

Последнее обновление 30 ноября 2016 г.
Поделиться
Твитнуть
Распечатать

Основы дренажных вентиляционных отверстий — Подпись Инспекция имущества

Сантехника

Основы дренажных вентиляционных отверстий — Каждый сифон и приспособление для сифона должны иметь вентиляцию. Вентиляция предназначена для защиты уплотнений каждой ловушки. Вентиляционная система снижает перепады давления в дренажной системе. Вентиляция защищает уплотнения ловушки от избыточного давления и сифонирования. По крайней мере, одна вентиляционная труба должна выходить на наружный воздух для жилого помещения.

Минимальный размер любого вентиляционного отверстия составляет половину необходимого размера дренажной трубы, но не менее 1-1/4 дюйма (32 мм). Все вентиляционные и отводные вентиляционные трубы должны иметь наклон и соединяться с дренажной трубой под действием силы тяжести.

Наиболее распространенным способом вентиляции является установка отдельного или индивидуального вентиляционного отверстия для каждого сифона или устройства с ловушкой, которое затем подключается к основной вентиляционной системе жилища. Другие методы вентиляции включают стандартную вентиляцию, влажную вентиляцию, вентиляцию стога отходов, вентиляцию контура, комбинированную вентиляцию дренажа и вентиляцию и вентиляцию островного типа.

Стандартная вентиляция — это одна вентиляция, которая обслуживает более одного прибора и работает как отдельная вентиляция для каждого учреждения. Мокрая вентиляция – это вентиляция одиночных или двойных ванных комнат или их комбинаций, при этом одна вентиляционная труба может обслуживать все приборы, подключенные к мокрой вентиляции. Вентиляция стога отходов — это вентиляция отдельных светильников через дренажную трубу, а негабаритная труба действует как вентиляция. Вентиляция контура — это вентиляция до восьми приборов с помощью одной вентиляционной трубы. Комбинированная дренажно-вентиляционная система ограничена стоками в полу, раковинами и туалетами и зависит от сливной трубы большого размера. Островная вентиляция имеет вентиляционное отверстие, установленное ниже уровня затопления края приспособления перед подъемом для соединения с другим вентиляционным отверстием.

Вот некоторые основные термины и определения, относящиеся к различным типам вентиляционных отверстий:

Стопка — это общий термин для обозначения любой основной вертикальной дренажной, сливной и вентиляционной линии (DWV), которая проходит как минимум через один этаж. здания.
Сточная труба или стог для отходов перекачивает только жидкие сточные воды, не содержащие фекалий. Сточные трубы не выделяют человеческие фекалии.
DWV — это аббревиатура дренажных (или почвенных), отходов и вентиляционных труб, обычно используемых в домах. Труба часто будет иметь маркировку «DWV».
Канализационная труба или канализационная труба перекачивают сточные воды, содержащие фекалии. В сантехнике «канализационная труба» — это обычное название чугунной дренажной трубы. Однако этот термин не относится к чугунной трубе и относится к любой водосточной трубе DWV, по которой осуществляется слив из туалетов, писсуаров или любого другого приспособления, в которое поступают человеческие отходы.
Вентиляционное отверстие трубы предназначено для трубы отходов. Вентиляционное отверстие дымовой трубы является продолжением стога почвы или отходов над самым высоким горизонтальным стоком, который соединяется с дымовой трубой. это основная часто наблюдаемая труба, проходящая через наклонную поверхность крыши , а также может быть видна в незавершенном чердачном помещении. Как правило, вентиляционное отверстие выходит на открытый воздух и может служить основным вентиляционным отверстием, к которому присоединяются ответвительные вентиляционные отверстия.
Вентиляционная труба – это вертикальная вентиляционная труба, установленная в первую очередь для обеспечения циркуляции воздуха к любой части дренажной системы, которая представляет собой трубопровод в доме, по которому отводятся сточные воды или другие жидкие отходы.
Местная вентиляционная труба представляет собой вертикальную трубу, в которую вводятся другие трубные соединения со стороны крепления ловушек. Местная вентиляционная труба удаляет пары или загрязненный воздух из светильника.
Водосточная труба – это самая нижняя труба дренажной системы, которая отводит почву, отходы и другие дренажные трубы изнутри и выходит не менее чем на 30 дюймов за пределы наружных стен здания.
