Расчёт тёплого пола самостоятельно: инструкция, правила
Такой расчёт для каждой квартиры или дома делается сугубо индивидуально. Так как на мощность влияет множество факторов: теплопотери помещения, температура воздуха, которая комфортна для проживания, при температуре поверхности пола, которую создают тёплые полы.
Содержание
- Водяной тёплый пол: расчёт мощности
- Расчёт тёплого водяного пола: шаг укладки
- Расчёт тёплого водяного пола: температура
- Теплоизоляция
- Проверка тёплого водяного пола
- Расчёт тёплых полов на онлайн калькуляторе
Водяной пол используют чаще как обособленный способ обогрева дома, реже его комбинируют с другим видом отопления.
Чтобы тёплые полы не стали для вас золотыми, необходимо правильно произвести расчёт их мощности, просчитать теплопотери помещения и качественно смонтировать тёплый пол.
Но для расчета необходимой мощности, нужно знать площадь помещения, материал стен, какие окна установлены, и какую в конечном счете температуру воздуха в помещении мы хотим получить.
Также особое значение имеет мощность котла и материал из которого изготовлены трубы, которые будут использоваться для отопления.
Немаловажно и напольное покрытие, например, плитка обладает высокой теплопроводностью, в то время как деревянные покрытия наоборот. Далее подробно рассмотрим какие факторы влияют на расчёт теплового водяного пола.
Расчёт тёплого водяного пола: шаг укладки
Существует два основных способа укладки труб: змейкой и спиралью.
Для равномерного прогрева дома трубы необходимо укладывать, соблюдая расстояние от 15 до 30 см. Если не соблюдать это правило и шаг между трубами сделать больше не удастся получить качественное и равномерное отопление. Длину труб рассчитывают следующим образом: 5 метров погонных труб на 1 м2 помещения, из этого следует что длина труб в одном контуре должна быть не более 100 метров.
Если площадь комнаты достаточно большая, то делают не один, а два и более контуров.
Важно учитывать, что если вы делаете шаг трубы 25-30 см, то там, где располагаются окна и двери его сокращают до минимальной дистанции равной пятнадцати сантиметров.
Расчёт тёплого водяного пола: температура
Если используется несколько контуров с системой тёплых полов, то длина трубы, не должна быть больше 15 метров.
Теплоизоляция
Это именно тот пункт, который заслуживает особого внимания. Ведь если теплоизоляция плохая, то теплопотери составляют около 20%.
Толщина теплоизоляции на первом этаже должна составлять не менее 10 см, на других этажах достаточно 5 см.
В качестве материала используют пенополистирол или минеральную вату. Концы труб необходимо подвести к распределительному коллектору. Число отводов должно быть равно числу контуров тёплого пола.
Также у коллектора должны быть регулировочные клапана, для того чтобы была возможность отрегулировать прогрев каждого контура отдельно.
Проверка тёплого водяного пола
Когда завершена установка система тёплого водяного пола, необходимо проверить на наличие дефектов.
Проверку осуществляют под давлением 4-6 бар в течении суток. Если трубы не деформировали и не произошло утечек, тогда приступают к заливке стяжки, которую осуществляют под давлением. Толщина стяжки обычно составляет 10-12 см. В течении месяца нельзя укладывать напольное покрытие, это время необходимо, чтобы она окрепла.
Расчёт тёплых полов на онлайн калькуляторе
Произвести расчёт мощности тёплого водяного пола возможно на онлайн калькуляторе. Расчеты будут иметь небольшую погрешность, но общая картина о предстоящих работ станет ясна.
Скачайте бесплатную программу для расчета теплого пола – valtec.rar
Впервые сталкиваясь с темой ремонта, достаточно сложно разобраться со всеми системами расчета. Но ведь очень важно подобрать правильно материалы, рассчитать их количество, от этого зависит качество и долговечность ремонта.
Комплект обвязка для теплого пола STANDART с насосом Grundfos
Обвязка теплого пола STANDART с насосом GrundfosНазначение и область применения:
Низкотемпературный узел » STANDART» представляет собой подобранный комплекс оборудования, предназначенный для циркуляции теплоносителя с пониженной, до настроечного значения, температурой.
Его применение необходимо в тех местах, где температура теплоносителя в подающей линии может превышать рабочие параметры системы. Самым распространенным примером служит подключение системы водяных теплых полов и радиаторного отопления к одному котлу, в этом случае котел разогревается до температуры необходимой радиаторному отоплению(Tмакс.=95°С), а в теплые полы поступает теплоноситель с пониженной температурой(Tмакс.=55°С).

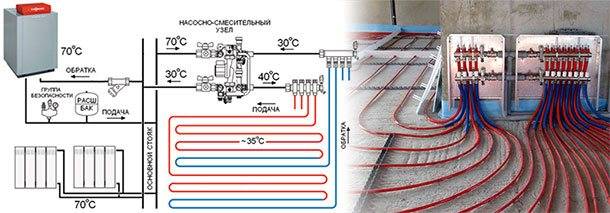

Принципиальная схема:
Насос забирает теплоноситель из обратного коллектора и направляет его в подающий, из подающего коллектора теплоноситель поступает в отопительные контура и возвращается к насосу через обратный коллектор. Цикл повторяется постоянно, а температура теплоносителя при этом уменьшается. Погружной датчик постоянно реагирует на изменения температуры теплоносителя и автоматически регулирует подмес из первичного контура, таким образом, что бы температура на входе в подающий коллектор соответствовала температуре установленной термостатическом клапане.
Регулируемым байпас пропускает часть теплоносителя из подающего коллектора в обратный минуя отопительные контура. Регулировка байпаса необходима для защиты насоса от перегрузок, когда изменение расхода теплоносителя через контура автоматизировано (автоматическая зональная регулировка). Кроме этого наличие байпаса позволяет удалить воздух из коллекторов, после сервисного обслуживания. минуя отопительные контура.
Технические характеристики:
Максимальная температура теплоносителя: 80°С.
Максимальное рабочее давление: 6бар.
Диапазон регулирования температуры теплоносителя: от 20°С до 60°С.
Пределы измерения термометрами: от 0°С до 80°С.
Диапазон индикации расходомером: 0 — 5л/мин.
Элементы системы и комплект поставки:
1) Термостатический клапан.
2) Термостатическая головка с погружным датчиком.
3) Погружной датчик.
4) Гильза для погружного датчика.
5) Верхний присоединительный элемент.
6) Термометр смешанного теплоносителя поступающего в контура.
8) Термометр теплоносителя поступающего из контуров.
9) Разъемные соединения к коллекторам.
10) Накидные гайки для подключения насоса 1.1/2″.
11) Циркуляционный насос.
12) Подающий коллектор.
13) Расходомеры.
14) Обратный коллектор.
15) Термостатические клапаны.
16) Выход под евроконус 3/4″ для подключения низкотемпературных контуров (евроконуса в комплект не входят ).
17) Регулировочно-запорный вентиль.
18) Настенное крепление.
19) Автоматические воздухоотводчики.
20) Кран для слива и подпитки.
21) Регулируемый быйпас.
Габаритные размеры:
Комплекты обвязки теплого пола STANDART поставляютя с коллекторами из нержавеющей стали если вам нужен коллектор из латуни укажите это в комментарии к заказу, цену уточняйте у оператора
Габаритные размеры в комплектации с коллекторами из нержавеющей стали :
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
)Габаритные размеры в комплектации с коллекторами из латуни:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Бренд:
Stroy-San
Тип товара:
Обвязка теплого пола
Тип насоса в обвязке:
3х-скоростной UPS
Внешний байпас:
Байпас Есть
Кронштейны:
Есть
Марка насоса:
Grundfos
Насос 25/4 или 25/6:25/4 (длина контура до 60м)
Евроконуса:
Нет
Количество контуров:
2конт.
Диаметр выходов:
3/4″
Материал коллекторов:
Нержавеющая сталь
Расходомеры на контурах:
Входят в состав
Диаметр коллектора:
1″
