Длина контура водяного теплого пола: правила расчета

Содержание

Есть несколько показателей, которые определяют эффективность работы системы отопления теплые полы. Один из них – длина контура теплого пола. Она рассчитывается по специальной формуле.

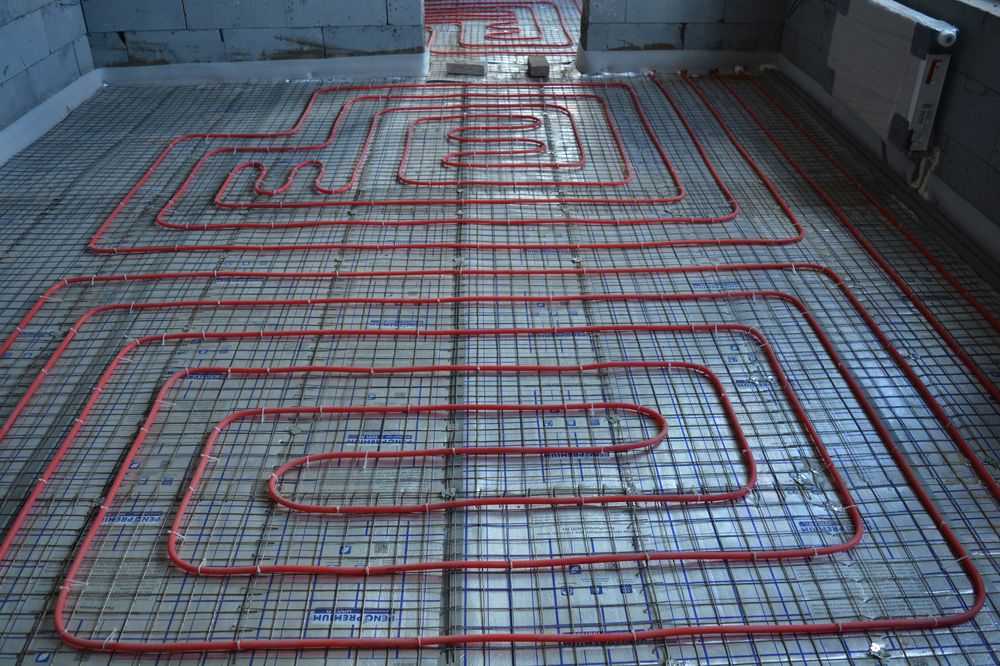

Контур тёплого пола в помещение

Контур тёплого пола

Контур в отопительной системе обозначает маршрут движения теплоносителя. Обычно он закольцован от нагревательного котла далее по трубам и приборам отдачи тепла и заново с возвратом в котел. В теплых полах все то же самое, только вместо отопительных приборов здесь укладываются трубы, образующие петлю. При этом укладка производится по определенной схеме.  Их четыре разных вида:

• змейка;
• двойная змейка;
• змейка угловая;
• улитка.

У каждой схемы свои минусы и плюсы, многое зависит от назначения комнаты, ее площади и требований к температурному режиму. Но эти схемы можно разделить на две группы. Первая – обеспечивающая равномерный прогрев напольного основания. Сюда входят улитка и двойная змейка. Вторая – с неравномерным прогревом: змейка обычная и угловая.

Схемы теплого пола

Данные для расчёта

Расчет максимальной (допустимой) длины контура теплого пола обеспечивает поддержание требуемого температурного режима. То есть при правильно проведенном расчете отопление будет работать максимально эффективно. Для его проведения потребуются следующие данные:

• температура теплоносителя;
• схема укладки контура;
• расстояние между уложенными в схеме трубами;
• диаметр трубы.

Температурный режим

Здесь учитывается температура пола, а не теплоносителя. Хотя первый в полной мере зависит от второго. Предельно максимальные значения этого параметра уже давно установлены. И они зависят от назначения комнаты.

1. Помещения, в которых люди пребывают длительное время. Здесь температура пола не должна превышать +29⁰С.
2. Комнаты, где люди находятся недолгое время, но в них требуется повышенный температурный режим. К ним относятся душевые, ванные и прочие похожие. Здесь температура напольного покрытия должна быть в пределах +33⁰С.
3. В любых помещениях, где есть необходимость организовать зоны с восполнением тепловых потерь. Например, это участки около окон, входной двери на улицу или в подъезд, вдоль внешних стен. Здесь температура пола может доходить до +35⁰С.

При этом температура теплоносителя: +45⁰C — +55⁰С. Разница температуры на выходе из нагревательного котла и на входе, то есть на подаче и обратке должна составлять 5⁰C-10⁰С.

Чем меньше шаг укладки, тем больше плотность теплового потока

Есть еще параметр, влияющий на температурный режим в комнатах. Это плотность теплового потока или количество тепловой энергии, которая попадает в помещение. С теплыми полами многое зависит от пяти значений:

• шаг размещения труб;
• их диаметр;
• температура теплоносителя;
• толщина слоя, формирующего напольное основание;
• тип и толщина отделки пола.

Два последних играют важную роль в формировании температурного режима. Чем толще стяжка, тем сложнее теплу пройти сквозь нее. Поэтому оптимальная толщина этого слоя 50-70 мм, максимальная – 100 мм, минимальная – 40 мм. Понятно, чем сложнее пройти теплу сквозь стяжку, тем большей температуры нужен будет теплоноситель. А это уже экономические расходы на топливо.

То же самое относится к напольной облицовке. Не каждый отделочный материал рекомендуется укладывать на водяные теплые полы. Здесь учитывается теплопроводность последних. Чем она больше, тем лучше. С толщиною наоборот. Чем меньше этот размер, тем лучше.

Толщина стяжки над трубами

И другие факторы, влияющие на плотность теплового потока, которые повышают теплопотери:

• высота потолков;
• количество окон в комнате;
• какие окна установлены: пластиковые, металлические или деревянные, тип стеклопакета в них;
• сколько в помещении стен, контактирующих с улицей или неотапливаемыми помещениями;
• на солнечной ли стороне располагается комната или нет;
• экстремальная климатическая температура зимой;
• проведена ли теплоизоляция строительных конструкций дома или нет;
• есть ли в помещении входная дверь, вводящая на улицу, или нет.

Учитывая эти значения, сложно провести расчет длины контура. Это связано с определенным количеством повышающих и понижающих коэффициентов. Хотя такой расчет будет очень точным. Поэтому его проводят только специалисты, обученные этому делу.

Есть варианты проще. Например, использовать таблицы, которые присутствуют в интернете в свободном доступе. Можно использовать несложные формулы, составляющими которых является два или три показателя. При этом окончательное значение будет достаточно точным.

Факторы, влияющие на выбор шага укладки труб

Максимальная длина

Этот размер в основном зависит от диаметра трубы. Для теплого пола используются трубные элементы диаметром 16, 18 и 20 мм. Оптимальным считается первый. Это для жилых строений. Все дело в сочетании двух значений. А именно производительности теплых полов и материальных затрат на их монтаж. Соотношение идеальное.

Так вот производители рекомендуют максимальную длину контура теплого пола из трубы 16 мм, равную 90-100 м. Это связано с эффектом, который называется «замкнутая петля». Суть этого эффекта — теплоноситель по контуру просто перестает двигаться. И это независимо от того, работает циркуляционный насос или нет, хватает у него мощности или нет. Потому что в длинном маршруте собирается большое количество воды, сопротивление которой становится огромным. И это сопротивление циркуляционный насос просто не может осилить.

Внимание! Если площадь помещения большая, и в ней нужно уложить трубу длиною более 100 м, то проводят монтаж двух контуров или более, уменьшая длину укладываемой трубы. Подключение контуров производится через коллектор. При этом на каждый устанавливается свой циркуляционный насос.

Пять контуров в одном помещении

Расчет длины

Для расчета используется специальная формула:

Н(L/h)+2hL/3+2K, где:

• L – длина помещения;
• H – ширина помещения;
• h – расстояние между уложенными трубами, он же шаг укладки;
• K – расстояние от коллектора до соединение с отопительным контуром.

И небольшой пример в числах, чтобы понять, как правильно проводится расчет. Данные для проведения математических выкладок:

• L=6 м;
• H=3 м;
• h=20 см или 0,2 м;
• К=3 м.

Все числовые значения надо вставить в формулу, получается:

3(6/0,2)+2х0,2х6:3+2х3=96,8 м.

Рекомендуется к полученному значению добавить 5%. Это такой специальный запас на ряд недостатков монтажа. А именно: неточный радиус изгиба труб контура теплого пола, присутствие фитингов, неровность укладки и прочее. Окончательная длина:

96,8+5%=101,64 м можно по-другому: 96,8х1,05=101,64 м.

часто задаваемых (и ответов!) вопросов | | Теплый пол своими руками

Общие

Почему лучистое тепло (теплый пол) лучше других методов отопления?

При лучистом тепле каждый предмет в комнате становится теплее и способствует общему комфорту. Поскольку вы нагреваете больше, чем просто воздух в комнате, ваше жилое пространство поддерживает равномерное, удовлетворительное тепло без воздушных потоков, пыли или холодных пятен. В отличие от других методов обогрева лучистое тепло не сушит воздух. Тепло начинается у ваших ног, где оно наиболее желательно, вместо того, чтобы выдуваться из воздуховодов и заканчиваться на потолке. При традиционном водяном плинтусном отоплении горячий воздух поднимается вверх по стене, создавая конвективный поток, который фактически может втягивать холодный наружный воздух.

Кроме того, с лучистым теплом вы чувствуете себя комфортно при более низких настройках термостата, поэтому ваши счета за топливо будут меньше… большой плюс!

Кроме того, система бесшумная, имеет только одну движущуюся часть, требует минимального обслуживания, работает эффективнее, чем любая другая система отопления, обеспечивая при этом превосходный комфорт, а если этого недостаточно, вы можете ходить в носках всю зиму!

Представьте, что вы выходите из утреннего душа на теплый пол. Представьте, что вы никогда больше не будете сидеть на холодном диване. Представьте, что вы растянулись на уютном полу и читаете газету, работаете над школьным проектом с детьми, выполняете упражнения йоги. Это лишь некоторые из причин, по которым лучистое тепло используется в Европе уже более шестидесяти лет и вскоре станет стандартом в Америке.

Какую помощь в проектировании я могу получить?

Наши технические специалисты готовы помочь вам на каждом этапе установки вашей системы напольного отопления. Техническая поддержка является сердцем нашего бизнеса. Не имеет значения, стоите ли вы на строительной площадке с мобильным телефоном в одной руке и рулоном трубки в другой. Мы будем рядом с вами. Мы разработали наши системы с мыслью о разнорабочем. Мы не верим в ненужные датчики, датчики или мониторы. Наши системы просты и очень эффективны. Все наши коллекторы собираются и тестируются на заводе, а наше руководство по установке написано четким, кратким, нетехническим языком. Мы провели свою жизнь в области отопления, кондиционирования воздуха и строительства, поэтому мы знаем ценность советов по установке и советов здравого смысла.

Могу ли я использовать существующий водонагреватель или мне нужен бойлер?

Во многих случаях для этой цели подойдет существующий бытовой водонагреватель. Если мощность обогревателя в БТЕ соответствует требованиям к БТЕ отапливаемого помещения, один блок надлежащего размера может обеспечить как обогрев помещения, так и горячее водоснабжение. Котел обычно не требуется, если потребности в отоплении не превышают 300 000 БТЕ. В этих случаях в систему котла встраивается простой смесительный клапан для подачи воды более низкой температуры на теплый пол.

Повредит ли тепловое излучение паркетные полы?

В прошлые годы некоторые компании использовали высокотемпературные котлы для подачи 180-градусной воды через излучающую трубку. Эта чрезмерная температура воды в сочетании с плохой изоляцией конструкции может вызвать деформацию или растрескивание деревянных полов. Поскольку температура пола часто превышала 85 градусов, поскольку пол тщетно пытался компенсировать высокие потери тепла в плохо изолированной конструкции, результатом было высокое расточительное потребление энергии и повреждение пола.

Системы компании Radiant Floor рассчитаны на низкую температуру воды (125 градусов), в результате чего температура пола будет примерно на 5 градусов выше комнатной. На самом деле, многие клиенты заметили, что солнечные лучи, падающие на пол в яркий зимний день, согревают древесину больше, чем лучистая система.

Можно также утверждать, что, поскольку температура пола поддерживается более равномерной в любое время года, расширение и сжатие древесины твердых пород сводятся к минимуму, в результате чего получается более стабильный и долговечный пол.

То же самое относится и к другим напольным покрытиям. Будь то пол Pergo, винил или любой другой тип ламинированного пола, низкая температура воды, уникальная для правильно спроектированных систем лучистого отопления, поддерживает температуру пола в пределах спецификаций производителя. Для получения дополнительной информации о полах из твердой древесины и лучистом тепле, а также об исследованиях, проведенных с использованием труб PEX и их влиянии на древесину, посетите этот веб-сайт: Launstein Floors.

Как насчет ковра на сияющем полу?

Ковер замедлит передачу тепла в жилое помещение, но не сможет его остановить. В большинстве случаев увеличение количества алюминиевых пластин теплопередачи в системе сшивания устранит увеличение «времени запаздывания», создаваемое ковровым покрытием. Также поможет установка резинового коврика вместо уретанового. Если положить ковер на нагретую плиту, получится просто теплый ковер, который без особых усилий согреет комнату.

Пригодны ли ваши трубы для питья и одобрены ли они строительной инспекцией?

Да. Все трубы, продаваемые компанией Radiant Floor Company, пригодны для питья и подходят для всех бытовых применений. Номера одобрений Underwriters Laboratories NSF-61 и информация о рейтингах четко проштампованы на трубах для удобства строительных инспекторов и всех, кто интересуется подробными спецификациями проекта.

Почему системы лучистого отопления и лучистое отопление такие дорогие?

Не обязательно! На наш взгляд, слишком много компаний пытаются представить лучистое тепло как какую-то загадочную, эзотерическую технологию… нечто, выходящее за рамки возможностей домовладельца или мастера на все руки с базовыми строительными навыками. Это не! Наши технические специалисты разработали тысячи излучающих систем для домовладельцев. Эти же домовладельцы успешно установили простую и высокоэффективную систему отопления, сравнимую по стоимости с принудительной воздушной или водяной.

Сколько стоят ваши системы?

Мы продаем напрямую домовладельцу. У нас нет посредников и дистрибьюторов. Наша цель — предоставить вам все качественные компоненты, необходимые для установки вашей собственной системы лучистого отопления… и сэкономить при этом тысячи долларов. Наши специалисты имеют многолетний опыт работы с домовладельцами, подрядчиками и архитекторами. Наша специализация — системы отопления, устанавливаемые владельцами, и мы поможем вам спроектировать систему под полом, которая идеально соответствует вашим потребностям.

Вы обнаружите, что, работая с компанией Radiant Floor Company, вы сэкономите до 75 % по сравнению со стоимостью излучающей системы, установленной подрядчиком… и вы ничуть не пожертвуете качеством.

Дополнительную информацию о стоимости можно найти в разделе цен на этом веб-сайте.

Технический

Насколько квалифицированным я должен быть?

Наши системы предназначены для опытных мастеров. Никаких специальных инструментов не требуется, нужен только базовый опыт в сантехнике и строительстве.

Сколько человек требуется для установки вашей системы?

Прокладка излучающей трубы выполняется вдвоем. В зависимости от размера установки даже присутствие третьего работника на день или два действительно может облегчить работу. С механическими аспектами (сантехника системы, прокладка проводов термостатов и т. д.) часто может справиться один человек. Это потому, что большая часть пайки выполняется на заводе. Наши коллекторы предварительно собраны и проверены на герметичность. Наша цель — продать полный установочный пакет с монтажным оборудованием, сантехническими и электрическими схемами и всем, что вам нужно, чтобы максимально упростить работу. Мы хотим, чтобы вы потратили свое драгоценное время на установку своей системы radiant, а не бегали туда-сюда по строительным магазинам.

Сколько трубок может проходить в одной зоне?

Зона в основном означает «термостат и насос». Один термостат, контролирующий температуру в заданной области, и один насос подходящего размера теоретически может обеспечить подачу воды на тысячи футов труб. Однако в большинстве случаев зоны намного меньше. Важно помнить, что большинство зон состоят из нескольких параллельных «контуров» или «петлей», а длина петли не должна превышать 400 футов (300 футов для трубы ½ PEX). Это связано с тем, что после того, как горячая вода проходит по трубе длиной 400 футов, она теряет слишком много тепла. В эффективной излучающей системе разница между водой, идущей на пол, и водой, возвращающейся к источнику тепла, должна составлять от 5 до 15 градусов.

Итак, вы можете видеть, что если для вашей подвальной зоны, например, требуется 1200 футов труб, вы захотите использовать либо (4) 300-футовые петли трубок, либо (3) 400-футовые петли трубок. .

Сколько зон мне понадобится?

Наш опыт показывает, что минимальное зонирование обычно является лучшим решением. Одна зона не должна обогревать два отдельных фасада, но во многих случаях одна зона на этаж является наиболее экономичной и эффективной конструкцией. Однако если по архитектурным или жизненным причинам одна область данного этажа должна быть заметно теплее или холоднее, чем остальная часть пола, то желательно многократное зонирование.

Одним из примеров может быть большая комната с большим количеством окон или солярий. Вы не хотели бы, чтобы термостат в тридцати футах в гостиной вызывал тепло в зоне, которая включала солярий, потому что солярий уже может быть на двадцать градусов теплее, чем остальная часть пола из-за теплового усиления от окон, выходящих на юг. К тому же те же самые окна будут вызывать большую потерю тепла в солярии ночью. Это означает, что попытка поддерживать в солярии температуру гостиной на ночь, скорее всего, перегреет остальную часть жилого пространства. Так что по логике солярий должен быть в отдельной зоне.

Так же нежелательно, и напрасно, сверхзонировать. Поскольку лучистое тепло равномерно распределяется по всему отапливаемому пространству, температура имеет тенденцию к уравновешиванию независимо от зонирования. Обычно лучше всего зонировать большие участки данного этажа. Две или более редко используемые гостевые спальни, целая главная спальня или гараж могут быть примерами подходящих зон. Вышеупомянутый солярий или большая комната с большим количеством окон также являются хорошими примерами, потому что по своей природе они имеют другой тепловой профиль, чем остальная часть жилого пространства.

Все ли петли должны быть одинаковой длины?

Насколько это возможно, да. Причина проста. Неравномерная длина петли создает неодинаковое сопротивление давлению. Если вам нужно всего три петли, две из которых имеют длину 400 футов, а третья — 300 футов, короткая длина будет иметь тенденцию воровать воду, поскольку она оказывает меньшее сопротивление насосу. В результате получается неравномерный нагрев.

Нужна ли мне трубка для кислородного барьера?

Исследования показывают, что если температура воды остается ниже 140 градусов, не происходит значительного количества «диффузии кислорода». ОТКРЫТАЯ система с водонагревателем из нержавеющей стали (т.е. Polaris ) в качестве источника тепла в любом случае не пострадает от диффузии кислорода. Тем не менее, излучающие системы, использующие более высокие температуры воды, вероятно, выиграют от использования кислородонепроницаемых трубок. То же самое можно сказать и о стальном котле в ЗАКРЫТОЙ конфигурации, потому что этот тип котла более уязвим к окислению, чем чугунный котел. В результате трубки с кислородным барьером могут продлить срок службы котла.

Кроме того, некоторые муниципальные нормы просто требуют использования трубок с кислородным барьером в любой излучающей системе. И это несмотря на то, что ни один из экспертов, кажется, не согласен с тем, какой ущерб наносится лучистой системе, если таковой вообще имеется. Как было сказано выше, при нормальных низких лучистых температурах диффузия кислорода минимальна. Стоит ли тратить больше на трубки, чтобы, может быть, продлить жизнь системе? Тем более, что безбарьерные трубки годами использовались в низкотемпературных системах без каких-либо сообщений об ускоренном повреждении.

Тем не менее, для клиентов, отвечающих требованиям местного законодательства, или для тех, кто желает дополнительного спокойствия, компания Radiant Floor предлагает кислородонепроницаемые трубки из PEX диаметром 1/2″ и 7/8″.

На каком расстоянии друг от друга расположены теплорассеивающие пластины?

Обычно рассеивающие пластины располагаются на расстоянии 8-12 дюймов друг от друга. Однако в местах с ковровым покрытием или в помещениях, требующих максимального рассеивания тепла, таких как ванные комнаты, пластины должны работать непрерывно.

Какую температуру воды вы рекомендуете?

Температура воды в диапазоне от 120 до 135 градусов идеальна.

Следует ли устанавливать излучающие трубки под шкафами и ваннами?

Да. Установите трубу там, где вы можете ее разместить. Отказ от шкафов и ванн сделает эти помещения только холоднее, чем теплый пол. А поскольку лучистое тепло имеет тенденцию уравновешиваться по всему нагретому пространству, тепловая энергия все равно будет поступать в эти неотапливаемые области. Лучше утеплить все предметы в комнате и позволить им способствовать общему прогреву жилого помещения. Кроме того, с точки зрения установки часто бывает сложнее избежать шкафов, ванн и душевых кабин, чем просто провести трубу вверх и вниз по каждому отсеку балки. Единственным исключением из этого правила, вероятно, будет место под холодильником. Но даже в этом случае вместо того, чтобы отводить трубы в сторону, просто изолируйте те несколько футов труб, которые проходят под холодильником.



Электрические требования для напольного лучистого отопления: подробное руководство

Системы напольного лучистого отопления не только делают жилые помещения более комфортными, но также просты в установке и энергоэффективны. Теплые полы, особенно плитка или камень, хорошо удерживают тепло и равномерно излучают его, делая помещение более приятным.

В дополнение к удобству для людей установка электрооборудования для этих систем проста. Фактически, это ничем не отличается от установки схемы для любого другого оборудования в вашем доме. Простые инструкции по установке Warmup избавят вас от догадок, чтобы вы могли еще быстрее начать наслаждаться своим пространством.

Значение напряжения и мощности

Напряжение и мощность связаны, но многие люди не знают различий между ними. Вода представляет собой прекрасную аналогию с электричеством, поэтому мы будем использовать ее здесь. Напряжение можно рассматривать как «давление», а электрический ток — как электрический «поток» системы. Когда вы объединяете напряжение и ток (давление и поток), вы получаете мощность. Фактически, одним из ключевых уравнений в электричестве является закон Ома: мощность = напряжение x сила тока.

Давайте используем садовый шланг в качестве метафоры электрической системы. Представьте себе садовый шланг без насадки на конце. Вода вытекает быстро, но без давления (низкое напряжение, большой ток). Если вы возьмете большой палец и закроете часть отверстия, выльется меньше воды, но она будет двигаться намного быстрее с большим давлением (высокое напряжение, низкий ток). Количество энергии в воде не изменилось, вы просто изменили давление и поток.

Электричество работает так же. В напольных обогревателях будет указана определенная мощность, обычно в ваттах. Две системы отопления могут иметь одинаковую номинальную мощность, но одна рассчитана на 240 В переменного тока, а другая на 120 В переменного тока. Система, рассчитанная на 240 В переменного тока, будет использовать половину силы тока, но обе системы будут потреблять одинаковое количество энергии. Обе системы будут обогревать помещения на одинаковую величину. Теперь, когда у вас есть лучшее представление о том, как связаны напряжение и мощность, мы можем поговорить о том, какая электрическая система лучше всего подходит для вашей системы напольного лучистого отопления.

Работает ли 240 В лучше, чем 120 В?

Когда вы удваиваете напряжение в цепи, для получения такого же количества энергии потребуется половина силы тока. Как обсуждалось ранее, системы на 120 В переменного тока и 240 В переменного тока могут производить одинаковое количество энергии и работать совершенно одинаково. Они нагреваются одинаково быстро и одинаково равномерно. При установке системы напольного отопления Warmup требуется источник питания 240 В переменного тока, чтобы помочь ограничить силу тока и, следовательно, размер провода, необходимый для системы. Меньшая сила тока часто означает меньший размер провода и, следовательно, более простую и дешевую установку.

Электрические требования для обогрева пола

Помимо питания 240 В переменного тока, компания Warmup предлагает несколько других рекомендаций. Ваша система напольного отопления должна иметь собственную выделенную цепь. Если это невозможно, убедитесь, что выбранная вами цепь имеет достаточную мощность для безопасной работы системы прогрева в дополнение к другим нагрузкам в цепи. Warmup рекомендует схему без GFCI в сочетании с термостатом GFCI. Используйте двойную монтажную коробку, чтобы одну секцию можно было использовать для подводящих проводов, а другую — для датчиков подогрева пола.

Несколько нагревателей и сколько необходимо термостатов — это общий вопрос, особенно если вы хотите нагреть пол в душе отдельно от душа. Вот краткое изложение: Системы не могут быть соединены последовательно . Несколько нагревателей, ведущих к термостату (провода можно удлинить), можно подключить к одному термостату, если общая сила тока не превышает 15 ампер. Нагреватели не могут индивидуально управляться с термостата; для этого требуются отдельные термостаты.

Для проектов с несколькими обогревателями мощностью более 15 ампер, например, в подвалах, термостаты Warmup могут быть соединены с нашим реле-25 для управления площадью до 700 кв. футов от одного термостата с двумя контурами. Рекомендуется использовать один термостат на комнату, чтобы сэкономить на отоплении, обогревая только те комнаты, которые вы используете.

Как установить

1. Проверка показаний OHM системы

Когда вы будете готовы к установке, первым шагом будет проверка сопротивления системы обогрева пола. Используйте омметр для измерения сопротивления. Обратитесь к эталонным диапазонам сопротивления для кода продукта, который вы используете, чтобы убедиться, что измеренное сопротивление находится в пределах диапазона. Если сопротивление выходит за пределы диапазона, прекратите установку и обратитесь за помощью в компанию Warmup.

2. Черновые электромонтажные работы

Компания Warmup рекомендует использовать двойную монтажную коробку для размещения электрических разъемов для системы обогрева пола. Одна секция распределительной коробки будет использоваться для подводящих проводов, а другая – для датчика подогрева пола. 240 В переменного тока, питание без GFCI от выделенной цепи также должно быть подведено к двойной распределительной коробке. Протяните провода от пола к распределительной коробке питания обогревателя и датчика температуры.
