Элеватор водоструйный — устанавливается на вводах в местную систему отопления и предназначен для снижения температуры воды, подаваемой в систему отопления из центральной тепловой магистрали, путем подмешивания части обратной воды и для создания принудительной циркуляции в местной системе отопления.

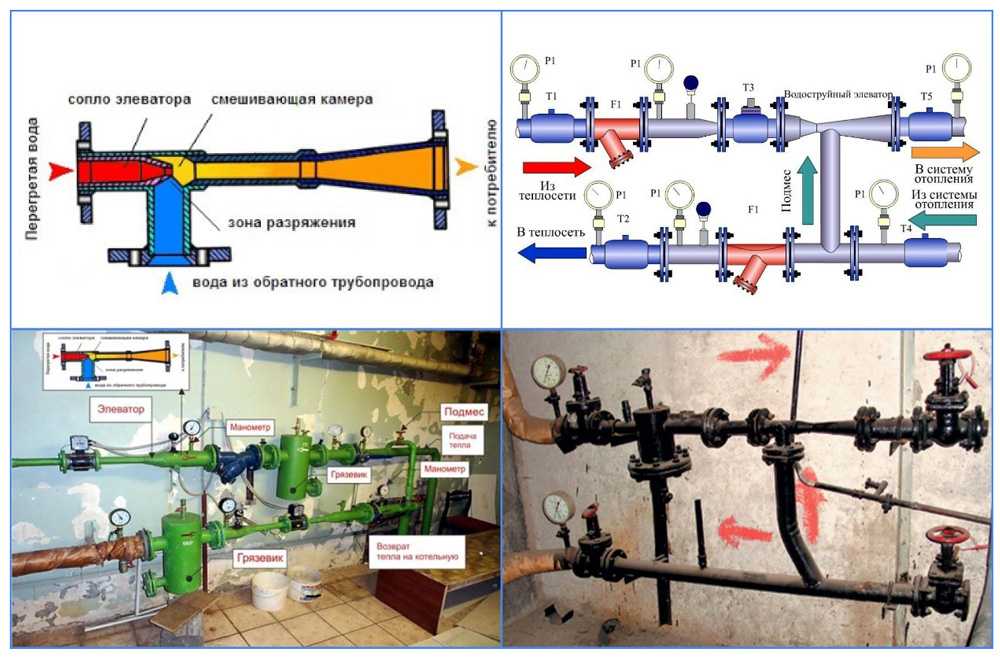

1.Сопло элеватора; 2. Приемная камера; 3. Камера смешивания; 4. Диффузор

Принцип работы элеватора

Высокотемпературный теплоноситель под действием давления теплоцентрали поступает на элеватор. Теплоноситель, поступающий из теплоцентрали, с высокой скоростью проходит через сопло элеватора создавая зону разряжения в которую вовлекается теплоноситель из обратного трубопровода системы отопления дома. В зоне разрежения (камера смешивания) происходит смешивание высокотемпературного теплоносителя теплоцентрали с охлаждённым теплоносителем системы отопления дома.

Подготовленный теплоноситель через диффузор подаётся в подающий трубопровод домовой системы отопления. Разница давления между диффузором и камерой всасывания обеспечивает циркуляцию теплоносителя в системе.

Номер элеватора	Размеры, мм										Масса, кг
Номер элеватора	d	dr	D	D1	D2	I	L1	L	Фланец 1	Фланец 2	Масса, кг
№0	3		85	100	100		140	256	Ду 25	Ду 32	6,43
№1	3	15	110	125	125	90	110	425	Ду 40	Ду 50	9,1
№2	4	20	110	125	125	90	110	425	Ду 40	Ду 50	9,5
№3	5	25	125	160	160	135	155	626	Ду 50	Ду 80	16,0
№4	5	30	125	160	160	135	155	626	Ду 50	Ду 80	15,0
№5	5	35	125	160	160	135	155	626	Ду 50	Ду 80	14,5
№6	10	47	160	180	180	180	175	720	Ду 80	Ду 100	25,0
№7	10	59	160	180	180	180	175	720	Ду 80	Ду 100	34,0

Назначение

Узлы тепловые элеваторные (УТЭ) предназначены для подсоединения системы отопления к источнику теплоснабжения и снижения температуры воды, поступающей из теплосети, до необходимой путем подмешивания к ней части обратной воды и для контроля за параметрами работы системы отопления здания.

В стандартно изготавливаемый узел входит :

Элеватор водоструйный-1шт
Грязевик -1шт
Стальные задвижки -2шт
Чугунные задвижки -2шт
Трехходовые краны для манометров-4шт
Манометры-4шт
Оправа для термометра-4шт
Термометр-4шт
Кран шаровый-2шт

Цены на поставляемую продукцию смотрите здесь

Что такое элеватор отопления?

Виды элеваторов отопления

Как ни странно, но об элеваторах отопления знают даже не все сантехники, обслуживающие многоэтажные дома. В лучшем случае, они имеют представление о том, что этот прибор устанавливается в системе. Но как он устроен и какую функцию выполняет, известно далеко не всем, не говоря уже о простых людях.

Поэтому давайте ликвидируем подобный пробел в знаниях об отопительных системах и разберем это устройство подробнее.

Содержание

Что такое элеватор?
Для чего служит элеваторный узел
Принцип работы элеватора

Что такое элеватор?

Если говорить простым языком, то элеватор — это специальное устройство, относящееся к отопительному оборудованию и выполняющее функцию инжекционного или водоструйного насоса. Ни больше, ни меньше.

Его основная задача — повысить давление внутри отопительной системы. То есть, увеличить прокачку теплоносителя по сети, что приведет к росту его объема. Чтобы было понятнее, приведем простой пример. Из подающего водопровода забирается 5-6 кубометров воды в качестве теплоносителя, а в систему, где расположены квартиры дома, попадает 12-13 кубометров.

Как такое возможно? И за счет чего происходит увеличение объема теплоносителя? Данный феномен основан на некоторых законах физики. Начнем с того, что если в системе отопления установлен элеватор, значит, эта система подключена к центральным сетям отопления, по которым горячая вода движется под давлением из большой котельной или ТЭЦ.

Так вот температура воды внутри трубопровода, особенно в сильные холода, достигает +150 С. Но разве это может быть? Ведь температура кипения воды +100 С. Вот тут-то и вступает в силу один из законов физики. При такой температуре вода закипает, если она находится в открытой емкости, где отсутствует какое-либо давление. Но в трубопроводе вода движется под давлением, которое создается работой подающих насосов. Поэтому она и не закипает.

Идем дальше. Температура +150 С считается очень высокой. Подавать такую горячую воду в систему отопления квартир нельзя, потому что:

Во-первых, чугун не любит больших перепадов температур. И если в квартирах установлены чугунные радиаторы, они могут выйти из строя. Хорошо, если они просто дадут течь. Но их может разорвать, поскольку под действием высоких температур чугун становится хрупким, как стекло.
Во-вторых, при такой температуре металлических элементов отопления не составит большого труда получить ожог.
В-третьих, для обвязки отопительных приборов сейчас часто используют пластиковые трубы. А максимально, что они смогут выдержать, это температура +90 С (к тому же при таких цифрах производители гарантируют 1 год эксплуатации). Значит, они просто расплавятся.

Поэтому теплоноситель необходимо остудить. Вот здесь и потребуется элеватор.

Для чего служит элеваторный узел

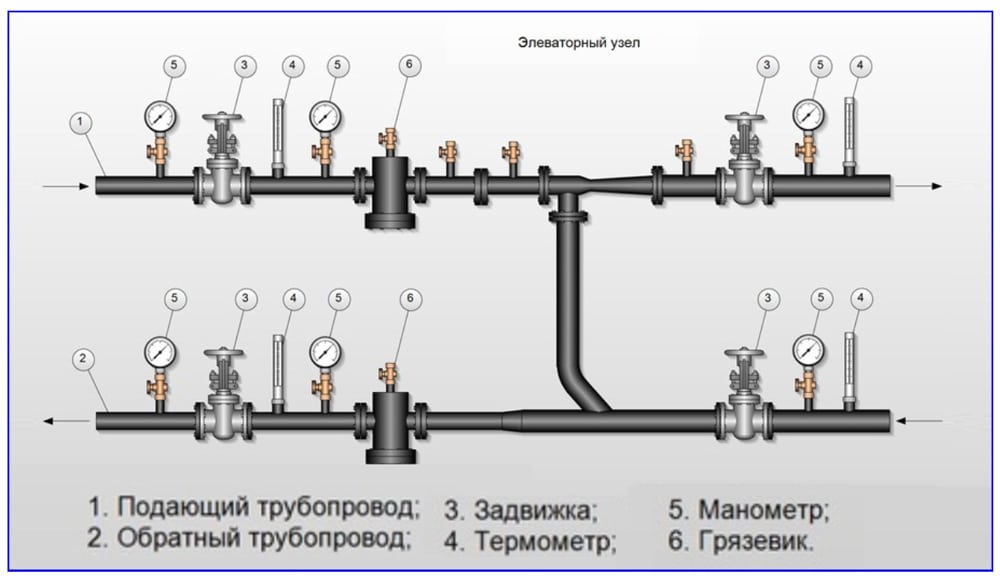

Схема присоединения элеваторного узла

Вот мы и подошли к вопросу о том, для чего нужны элеваторы в системе отопления?

Эти приборы предназначены для того, чтобы понизить температуру подводимой воды до необходимой. И уже охлажденная она подается в систему отопления квартир. То есть, в элеваторе происходит охлаждение теплоносителя. Каким образом?

Все достаточно просто. Это устройство состоит из камеры, где происходит смешение горячей перегретой воды и воды, поступающей из обратного контура отопительной системы. То есть, смешиваются теплоноситель из котельной с теплоносителем из обратки этого же дома. Так можно, не забирая много горячей воды, получить нужный объем теплоносителя необходимой температуры.

Теряем ли мы температуру? Да, теряем, и здесь нельзя отрицать очевидное. Но теплоноситель подается через сопло, которое намного меньше диаметра трубы, поставляющей в дом горячую воду. Скорость в этом сопле настолько большая за счет давления внутри трубопровода, что теплоноситель очень быстро распределяется по всем стоякам. Поэтому независимо от того, где расположена квартира, близко или далеко от распределительного узла, температура в отопительных приборах будет одинаковой. Равномерное распределение, таким образом, обеспечивается на все 100%.

А знаете, что иногда делают сантехники-всезнайки? Они убирают сопло и устанавливают металлические заслонки, тем самым стараясь регулировать вручную скорость подачи теплоносителя. Хорошо, если устанавливают. А в некоторых домах заслонки вообще отсутствуют, и тогда начинаются проблемы.

В квартирах, расположенных ближе к элеваторному узлу, будет климат Африки. Здесь даже в самые лютые морозы всегда открыты форточки. А в дальних квартирах, особенно угловых, люди ходят в валенках и включают электрические отопительные приборы или газовую плитку. Они ругают все на свете, не подозревая, что в этом виноваты компании, обслуживающие их дом. Вот вам результат незнания и простой некомпетентности.

Как же работает элеватор?

Принцип работы элеватора

Элеваторный узел представляет собой достаточно объемную емкость, чем-то похожую на горшок. Но это не сам элеватор, хотя его так и называют. Это целый узел, в состав которого также входят:

Грязеуловители — ведь вода из трубы поступает не совсем чистая.
Сетчато-магнитные фильтры — узел должен обеспечить определенную чистоту теплоносителя, чтобы не забивались батареи и трубы.

Очистившись, горячая вода поступает через сопло в камеру смешения. Здесь она движется с большой скоростью, в результате чего подсасывается вода из обратного контура, который присоединен к камере смешения сбоку. Процесс подсасывания, или инжекции, происходит самопроизвольно. Теперь понятно, что изменяя диаметр сопла, можно регулировать и объем подаваемого теплоносителя, и его температуру на выходе из элеватора.

Как вы понимаете, для системы отопления элеватор — это насос и смеситель одновременно. И что важно — никакой электроэнергии.

Есть еще один момент, на который специалисты обращают внимание — это соотношение напора внутри подающего трубопровода и сопротивление элеватора. Этот показатель должен быть равен 7:1. Только такое соотношение обеспечивает эффективность работы всей системы.

Но это еще не все, что касается эффективности. Обратите внимание на тот факт, что давление внутри системы — а это подающий контур и обратный — должно быть одинаковым. Допустимо, если в обратке оно будет немного меньше. Но если разница существенна, например, в подающем трубопроводе 5,0 кгс/см2, а в обратке ниже 4,3 кгс/см2, это означает, что трубопроводная система и отопительные приборы забиты грязью.

Схема включения регулируемого элеватора водоструйного типа

Возможна и другая причина — при проведении капитального ремонта были изменены диаметры труб в меньшую сторону. То есть, подрядчик таким образом сэкономил.

Можно ли регулировать температуру теплоносителя? Можно, и для этого лучше использовать регулируемый элеватор водоструйного типа.

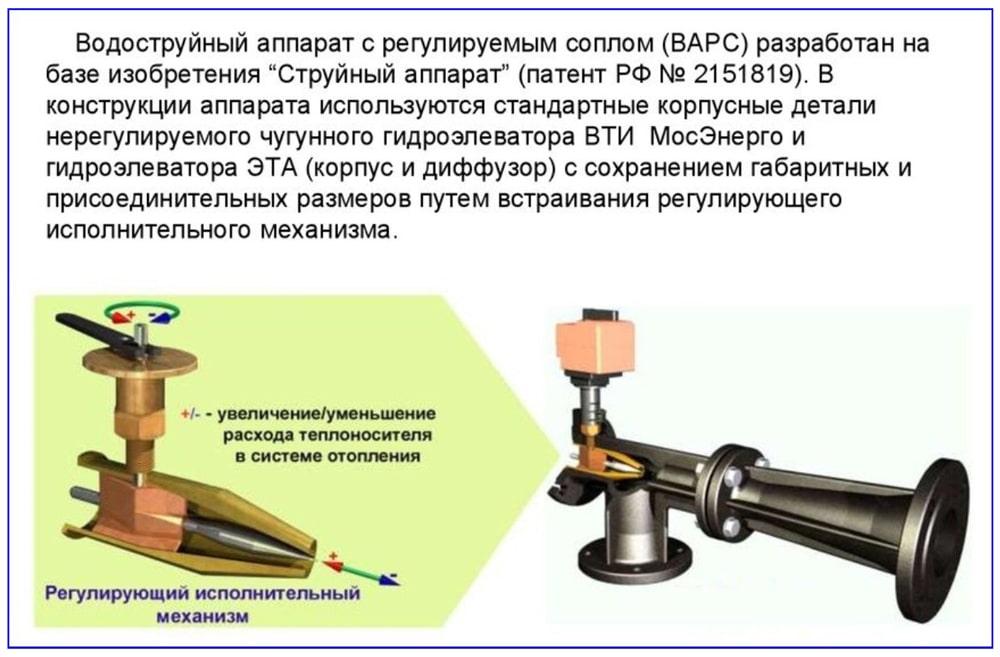

В конструкции такого прибора установлено сопло, диаметр которого можно изменять. Иногда диапазон регулировки, и это относится больше к зарубежным аналогам, достаточно большой, что не так уж и необходимо. Отечественные элеваторы имеют сдвиг диапазона меньше, но, как показала практика, этого достаточно на все случаи жизни.

Правда, регулируемые элеваторы редко устанавливают в жилых зданиях. Намного эффективнее их монтаж в общественных или производственных помещениях. С их помощью можно сэкономить расходы на отопление до 25% только за счет того, что они позволяют снижать температуру в ночное время, а также в выходные и праздничные дни.
