Для чего нужен клапан балансировочный ручной: Для чего нужен балансировочный клапан? | Купить в Pasador.ru

назначение, принцип работы и конструкция

Для регулировки количества проходимой жидкости в различных сечениях по заданному расходу в несколько отверстий используется балансировочный клапан. Данные устройства имеют ручную регулировку или автоматическую, позволяющие регулировать давление в системе трубопровода. Данная функция выполняется и обычными кранами, и вентилями, для регуляции расходов, но в отличии от них только балансировочным клапаном можно регулировать гидравлическое местное сопротивление.

Зачем он нужен?

Современные большие системы отопления не способны справляться с неравномерным движением теплой воды, что приводит к неправильному прогреву помещений в разных комнатах. Часто неправильный расчет водоснабжения приводит к тому, что расход теплоносителя очень высок, и не вся жидкость доходит до радиаторов в дальней комнате.

Чтобы уровнять расход теплой воды которую подают котлы в разных ветках отопительной системы используются балансировочные клапаны, которые обеспечивают качественную работу теплоносителей.

Назначение изделия бывает различным – его используют как в трубопроводе горячей воды, так и в отопительных системах для жилых помещений различного типа и размеров, в том числе если в трубопровод установлены электрические тепловые насосы.

Чаще всего данное устройство используют специалисты по гидравлическим системам, для регуляция местного уровня гидравлического сопротивления, при помощи уменьшения или увеличения сечения внутри механизма. Оно простое в устройстве, благодаря механической работе может функционировать бесперебойно. После того как мы разобрались что это такое, можно приступить к выбору изделия и его монтажу.

Принцип работы и конструкция

Схема клапана для балансировки похожа на конструкцию обычного шарового крана, но в ней есть отличительные детали:

1. Индикатор для затвора;
2. Измерительная диафрагма;
3. Патрубок на которые устанавливается кран;
4. Фиксатор положения.

Корпус обычно изготавливается из латуни или стали. Так же для правильного функционирования в конструкции установлена мембрана в виде уплотнителя. Седло и затвор следят за расходом жидкости. Так же в конструкторе располагается шток вентиля, он бывает четырех видов: прямой, косой, поднимающийся или опускающийся. Чтобы понять, как работает данное устройство можно ознакомиться с рисунком ниже.

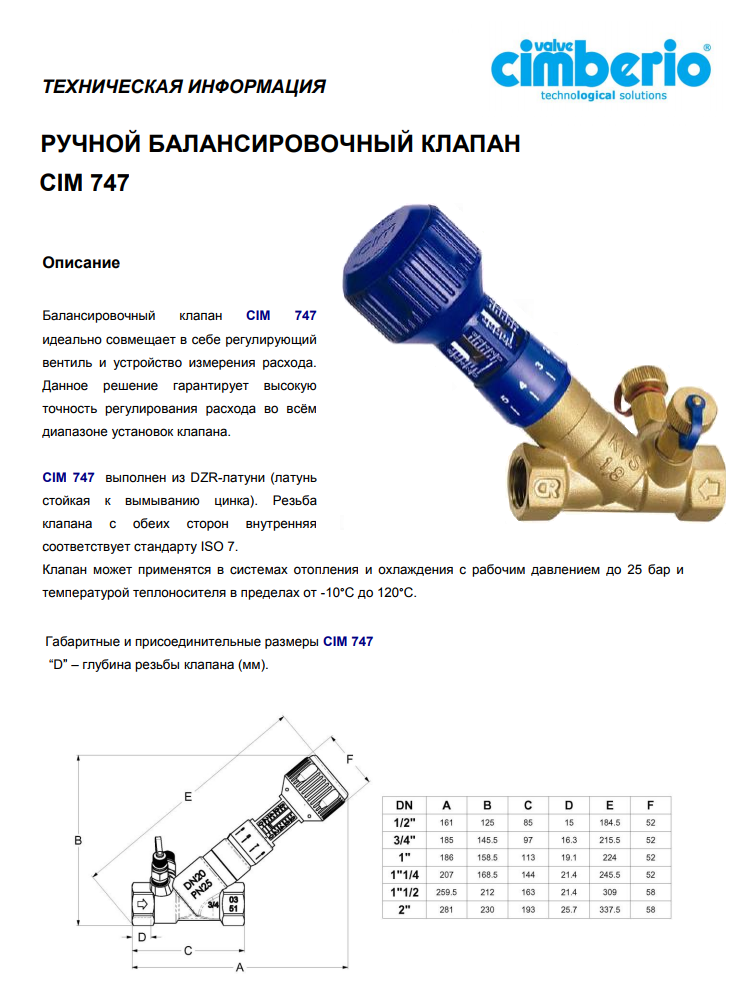

Как видно на изображении, шток имеет косую форму, что позволяет снизить гидравлическое сопротивление. Такой агрегат имеет высокую точность управления расхода жидкости регуляторами перепада давления и отличные показатели по длительности эксплуатации не смотря на температуры теплоносителя.

В чем отличие от крана и вентиля?

Стандартный балансировочный кран для регулирования проходимости жидкости является дешевым аналогом оригинального клапана, который позволяет произвести регулирование проходным сечением более плавно и точно. Так же у второго в конструкции предусмотрены отверстия, для измерений количества проходимой жидкости расходомером.

Вентиль по сути является более простым балансировочным клапаном, так как он так же служит для регулирования сопротивления проходящей жидкости, но в нем не предусмотрены отверстия для измерения количества нагретого жидкого материала.

Еще одно изделие, контролирующее расход теплоносителя – балансировочная арматура. Она работает по такому же принципу что и стандартные вентили, хотя существуют модели с отверстиями для измерений. Возможность делать замеры – важный показатель для правильной установки подобных устройств, поэтому при выборе изделий остановитесь на тех, которые имеют в своей конструкции отверстия для этого.

Виды клапанов

Всего существует две разновидности изделий для гидравлической балансировки систем отопления:

• Автоматический или динамический, предназначен для поддержки постоянных перепадов в давлении двухтрубных отопительных систем или для контроля за расходом в однотрубной системе отопления.
• Ручной клапан для балансировки – используется как диафрагма там, где невозможно ограничить предельные значения расхода жидкости, к ним относится устройство вентильного вида.

Кроме того, данные изделия классифицируются по различным зависимостям: тип и параметры рабочей среды, вид помещения, функциям и разновидностям соединений. Например, существует модели для установки в многоквартирном доме, а есть экземпляры для монтажа в частном доме. Так же есть подвиды балансиров для монтажа в «жидкий теплый пол».

Как выбрать

Если вы решили установить в свою отопительную систему запорно-балансировочный клапан, то определитесь заранее, какое изделие подходит в вашем случае по четырем факторам:

1. Тип управления – автоматический или ручной балансировочный вентиль;
2. Функции– для чего и с какой целью вы будете устанавливать устройство, для многоэтажного или одноэтажного частного дома будет монтироваться изделие;
3. Способ крепления – фиксирующие фланцы или резьбовое;
4. Популярность производителя – не следует приобретать поделки неизвестных фирм, обратите внимание на модели таких компаний: Danfoss, Watts, HERZ, Cimberio.

Когда вы определились с выбором, можно смело приобретать изделие. Произвести установку можно самостоятельно, но лучше обратиться к специалисту: проблема в том, что настраиваются они специальным устройством, без которого правильно смонтировать агрегат не получится.

Монтаж своими руками

Установка в систему водопровода горячего снабжения или отопительную систему возможно только если устройство предусмотрено её проектом и существуют проблемы с распределением жидкостей.

Произвести монтаж установки можно самостоятельно, главное учитывать правила установки и определенные особенности работ. Под рукой нужно иметь схемы трубопровода водоснабжения или отопления.

Правила установки

• С целью избежать турбулентность внутри контуров, изделие нужно устанавливать на прямом участке трубы;
• Соблюдайте направление потока горячей жидкости, оно указывается на корпусе изделия, это же правило уместно если устанавливается дополнительно обратный клапан;
• Перед тем как производить монтаж обязательно промойте отопительный трубопровод и слейте всю жидкость из него;
• После того как монтаж произведен, обязательно должна быть произведена настройка балансировочного клапана, позволяющая в будущем правильно функционировать устройству;
• При монтаже следите за положением шпинделя и других деталей конструкции, они должны соответствовать стандарту;

Видео монтажа

Подробное описание конструкции и принцип работы, а также правильная установка балансировочных клапанов в системе отопления показана в данном видеоролике, на примере модели Cimberio Cim 777.

В этом же видео описано как правильно производить регулировки балансировочных клапанов. Ролик поможет как специалисту в области установки отопительных систем, так и обычному домохозяину, который решил установить изделие и отрегулировать правильно без вызова мастера. Специалист в установке гидравлических конструкций, сделает подсчет мощности трубопровода, расчет необходимого давления и подберет подходящие в вашем случаи показатели.

Для чего нужен балансировочный клапан в отоплении и принцип работы

Доброго времени суток всем, кто читает этот пост!

В нем я расскажу вам про балансировочные клапана для систем отопления.

Начнем с того, что разберемся зачем нужен балансировочный клапан в системе отопления.

Для чего нужен балансировочный клапан отопления?

В современных больших системах отопления часто наблюдается неравномерный прогрев разных помещений.

Связано это с разным расходом теплоносителя через ветки системы отопления.

Теплоноситель (как электрический ток) старается течь по пути наименьшего сопротивления, поэтому на большом удалении от источника тепла (тепловой узел или котел) расход должен быть меньше, чем возле него.

Для того, чтобы уровнять расход теплоносителя через разные ветки и применяют балансировочные клапаны.

Балансировочный клапан отопления: принцип работы

Как видно из верхнего рисунка, расход в контурах отопления разной длины будет разный и температура в помещениях тоже будет разительно отличаться. Теперь поговорим о видах балансировочных клапанов.

Ручной балансировочный клапан для системы отопления: принцип работы

Балансировочные клапаны бывают двух основных видов:

Ручные — регулируются вручную. Наиболее распространены в системах отопления из-за своей относительно небольшой стоимости.

Устройство ручного балансировочного клапана изображено ниже:

Ручной балансировочный клапан для системы отопления: устройство

Компания Danfoss сделала очень интересное видео о работе ручных балансировочных клапанов.

Советую вам это видео посмотреть от начала и до конца. В нем показаны неожиданные закономерности работы этого вида клапанов:

Автоматический балансировочный клапан для системы отопления: принцип работы

Автоматические балансировочные клапана — это устройства, которые без участия человека балансируют системы отопления, поддерживая в них или постоянную Δp (разница давления между подачей и обраткой в двухтрубной системе), или постоянный расход теплоносителя (в однотрубной системе).

Есть модели, которые могут работать в тандеме друг с другом, при этом меняется и расход и разность давления между трубопроводами.

Для совместной работы автоматические клапаны соединяются между собой при помощи специальной импульсной трубки.

Внутреннее устройство таких устройств изображено на рисунке ниже:

Автоматический балансировочный клапан для системы отопления: устройство

Из рисунка видно, что внутреннее устройство автоматического балансировочного клапана напоминает поршневой редуктор понижения давления, но функции у этих устройств совершенно разные.

Предлагаю вашему вниманию два видео по данной теме:



Балансировочный клапан отопления: настройка

Для упрощения наладки систем отопления к балансировочным клапанам подключают специальные измерительные приборы, которые упрощают и ускоряют балансировку системы.

Смотрите ниже на рисунок:

Монтаж балансировочного клапана выполняется точно так же, как монтаж шаровых кранов.

Положение клапана в пространстве не влияет на его работу, но нужно обращать внимание на стрелку, которая указывает рекомендуемое направление протока.

Если его перепутать, то клапан будет создавать большее сопротивление протоку теплоносителя.

Устанавливать клапана можно как на подающих трубопроводах, так и на обратных.

Рабочая температура и давление могут отличаться в зависимости от конкретной модели, поэтому подбор необходимого вам оборудования лучше делать при помощи каталогов производителей.

Найти их можно на официальных сайтах фирм производителей.

Зачем нужен балансировочный клапан в системе отопления?

Установка балансировочных клапанов необходима в больших системах отопления.

Они позволяют оптимально распределять теплоноситель по всем контурам.

Для работы такого оборудования важными являются правильная установка и последующая настройка.

Необходимо обдумывать установку клапанов еще на стадии проектирования системы.

На этом все, жду ваших вопросов в комментариях!

Автоматические балансировочные клапаны

и ручные балансировочные клапаны: преимущества гидравлической системы

Опубликовано RWVC

27 декабря 2021 г., 22:22 | Комментарии отключены на автоматических и ручных балансировочных клапанах: преимущества гидравлической системы

Системы

Hydronic HVAC используют воду для равномерного обогрева и охлаждения помещений. Одним из основных компонентов, способствующих равномерному распределению температур, являются балансировочные клапаны.

Балансировочные клапаны — это дросселирующие устройства, помогающие регулировать поток воды в гидравлических компонентах. Как правило, существует два типа балансировочных клапанов, автоматические и ручные, каждый из которых имеет свои преимущества и недостатки. В этом блоге мы сравним автоматические и ручные балансировочные клапаны, а также рассмотрим области применения и преимущества каждого из них.

Ручные балансировочные клапаны

Ручные балансировочные клапаны зависят от давления и не адаптируются к изменению давления в системе. Вместо этого ручные балансировочные клапаны представляют собой дроссельные клапаны с ручной регулировкой, которые обеспечивают возможность измерения перепада давления на клапане. Падение давления измеряется, расход рассчитывается, а отверстия клапанов регулируются оценщиком испытаний и балансировки, который помогает получить значения расхода в соответствии с конструкцией.

Эта ручная операция будет поддерживать сбалансированную систему в условиях полной нагрузки (расчетная нагрузка), даже если она работает в этих условиях только около 2-3% времени. Однако, как только системная динамика немного отличается, система становится неуравновешенной и остается таковой до переоценки и корректировки.

Преимущества ручных балансировочных клапанов:

• Чувствительность: Ручные балансировочные клапаны способны очень точно считывать низкие скорости потока.
• Экологичность: Ручные балансировочные клапаны, как правило, потребляют меньше энергии, чем автоматические клапаны, поэтому расходуется меньше невозобновляемых ресурсов.
• Экономичность: Поскольку ручные балансировочные клапаны потребляют меньше энергии, чем автоматические, они экономят деньги на счетах за электроэнергию.
• Интуитивный: При возникновении проблемы с балансировочным клапаном с ручным управлением ее легче устранить, чем с автоматическим клапаном.

Автоматические балансировочные клапаны

Автоматические балансировочные клапаны работают независимо от давления, поддерживая постоянный расход воды. Они поддерживают проектный расход в пределах диапазона PSID, указанного производителем, даже при изменении давления в системе. Соответственно, они обеспечивают стабильность системы, поскольку они поддерживают общий баланс системы, даже когда другие ветви колеблются, тем самым обеспечивая полный поток полномочий.

Автоматические балансировочные клапаны действуют как регуляторы перепада давления при самых различных условиях нагрузки, контролируя изменения давления в системе в самом клапане, что делает их более удобными для пользователя.

Преимущества автоматических балансировочных клапанов:

• Простота использования: Автоматические балансировочные клапаны регулируются сами по себе и, следовательно, не требуют никаких знаний или затрат на балансировку.
• Эффективность: Автоматические балансировочные клапаны исключают перекачку при частичной нагрузке, тем самым снижая затраты на перекачку. Они также поддерживают поток воды, что обеспечивает эффективность котла.
• Надежность и бесшумность: Они уменьшают шум воды и эрозию, обеспечивая более длительный срок службы системы.
• Экономия времени: Автоматическая балансировка клапанов; поэтому перебалансировка системы не требуется, когда терминальные устройства реконфигурируются в системе.

Применение ручных балансировочных клапанов по сравнению с автоматическими балансировочными клапанами

Как ручные балансировочные клапаны, так и автоматические балансировочные клапаны используются во множестве приложений, которые зависят от системных требований.

Ручной балансировочный клапан Области применения:

• Системы HVAC: Ручные клапаны превосходно подходят для объектов, в которых регулярно наблюдаются низкие скорости потока.
• Системы производства электроэнергии: Ручные балансировочные клапаны особенно хорошо работают с системами управления насосами с переменной скоростью.
• Линии рециркуляции горячей воды для бытовых нужд: Ручные балансировочные клапаны могут эффективно регулировать поток воды в водопроводной системе.

Автоматический балансировочный клапан Применение:

• Системы HVAC: Автоматические балансировочные клапаны особенно хорошо работают там, где требуется сбалансированный поток по всему объекту.
• Фанкойлы: Автоматические балансировочные клапаны лучше подходят для равномерного регулирования фанкойлов.

Решения от RED-WHITE VALVE CORP.

Хотя ручные системы балансировки могут считаться устаревшими, они по-прежнему являются предпочтительными системами, в зависимости от области применения. Первоначальная разница в стоимости между ручными и автоматическими балансировочными клапанами минимальна, поэтому все сводится к тому, для чего вам нужен балансировочный клапан в вашей системе.

В RED-WHITE VALVE CORP. мы как компания верим, что речь идет о том, чтобы прислушиваться к тому, что говорят наши клиенты, и выполнять свои обещания. Для этого мы добавили и продолжаем добавлять новые линейки продуктов и неустанно работаем, чтобы удовлетворить клиентов обслуживанием мирового класса, предлагая конкурентоспособные цены. Свяжитесь с нами для получения дополнительной информации о наших продуктах.

Последние сообщения

• Что такое фланцы насоса?
• Важность использования газовых шаровых кранов, одобренных CSA
• Шаровой кран
• Гидравлический клапан
• Использование балансировочных клапанов в гидравлических системах

Архивы:

• Май 2023
• Январь 2023
• Май 2022
• март 2022
• Январь 2022

Категории:

• Привод
• Балансировочные клапаны
• Поворотные затворы
• Обратные клапаны
• ДЗР Латунь
• Газовые шаровые краны
• Манометр
• Клапаны PEX
• Фильтрующие клапаны
• Без категории

Что такое ручные и автоматические балансировочные клапаны?

Водовоздушные теплообменники обычно используются в коммерческих системах отопления, вентиляции и кондиционирования воздуха. Количество жидкости, протекающей через змеевик, напрямую влияет на температуру, передаваемую воздуху, что в конечном итоге влияет на тепловой комфорт тех, кто находится в помещении. Как тип, так и размер компонентов пакета трубопроводов важны для обеспечения эффективной работы всей системы и оптимизации теплового комфорта.

Комплекты трубопроводов промежуточного нагрева горячей воды Price состоят из трех основных компонентов: клапана регулирования температуры, Y-образного сетчатого фильтра и балансировочного клапана. Можно использовать два разных типа балансировочных клапанов: ручной и автоматический.

Ручные балансировочные клапаны зависят от давления, их размер и балансировка рассчитаны на проектные условия или самые суровые условия, на которые рассчитана система HVAC, при этом поддерживая заданную температуру в помещении. Однако, если часть зон в системе работает на уровне ниже расчетного, давление в системе изменится, и зоны, для которых все еще требуется расчетный расход, выйдут из идеального баланса. Ручные балансировочные клапаны лучше всего подходят для небольших зданий с простыми гидравлическими системами. Эти клапаны также имеют более низкую начальную стоимость по сравнению с автоматическими балансировочными клапанами.

Ручной балансировочный клапан

Автоматические балансировочные клапаны не зависят от давления. Они снабжены пружинным картриджем, который приспосабливается к изменениям давления и поддерживает расчетный расход в течение всего заданного диапазона давления. Когда здание находится в динамической эксплуатации, автоматический балансировочный клапан может поддерживать расчетный дневной расход для каждой зоны независимо от тепловых требований соседних зон. Эти клапаны являются хорошим выбором для сложных приложений и, несмотря на то, что первоначальные затраты выше, чем у ручных балансировочных клапанов, они обеспечивают экономию средств в течение всего срока службы проекта.

Автоматический балансировочный клапан

Ручные балансировочные клапаны	Автоматические балансировочные клапаны
Управление жидкостью в зависимости от давления	Регулятор жидкости, не зависящий от давления
Балансировка системы обычно требует трех регулировок на клапан	Балансировка системы не требует регулировки каждого клапана
Клапаны обычно требуются как на оконечном блоке, так и на стояке	Клапаны требуются только на клеммном блоке
Может потребоваться повторная балансировка в будущем	Перебалансировка системы в будущем не требуется
Более низкая стоимость единицы продукции на момент первоначальных инвестиций	Экономия времени и средств на протяжении всего срока службы системы

Чтобы узнать больше о пакетах трубопроводов, балансировочных клапанах и о том, как выбрать то, что лучше всего подходит для вашего проекта, напишите по адресу terminals@priceindustries.
