В любом частном доме нужна стабильно работающая безаварийная система водоснабжения, с нормальным напором воды в кранах. Казалось бы: проложил трубы, подключил насос для подачи воды — и пользуйся. Но все не так просто.

Во-первых, насос при включении-выключении воды будет постоянно срабатывать и быстро выйдет из строя. Во-вторых, при закрытии крана возрастает риск возникновения гидроудара — резкого скачка давления в системе — и возможного разрыва труб и их соединений, повреждения подключенного сантехоборудования (стиральных машин, водонагревателей…).

Для того, чтобы избежать подобных неприятностей, в системе водоснабжения необходимо использовать такое оборудование, как расширительный бак. Что это такое?

Расширительный бак (гидроаккумулятор) — это емкость, которая используется в системе автономного отопления и водоснабжения в многоквартирном или частном доме. Его основная задача — предотвращать возникновение повышенного давления в замкнутой системе, заполненной жидкостью, и тем самым защищать ее от гидравлических ударов.

Содержание

  1. Виды расширительных баков по назначению
  2. Типы баков
  3. Виды закрытых расширительных баков мембранного типа
  4. Принцип работы гидроаккумулятора при водоснабжении
  5. Роль расширительного бака

Виды расширительных баков по назначению

  1. Для отопления. Рассчитан на высокие температуры(до 120 градусов) и диапазон давления (до 4-6 атмосфер), характерные для систем отопления; изготовлен из материалов, не подходящих для питьевой воды. Обычно красного цвета.
  2. Для водоснабжения. Изготавливается из материалов, учитывающих гигиенические требования к качеству питьевой воды (каучук или резина на основе этилен-пропилена, сталь). Рабочее давление должно достигать 12 атмосфер, эксплуатационная температура — до 80 градусов. Обычно синего цвета для ХВС (белого для ГВС).

Типы баков

  1. Баки открытого типа. Устанавливаются на чердаках, крышах зданий. Давление воды в системе определяется лишь высотой установки.
  2. Баки закрытого типа — с эластичной перегородкой (мембраной), которая делит емкость прибора на две части: для заполнения водой и для воздуха.

Виды закрытых расширительных баков мембранного типа

Со стационарной мембраной:

  • как правило, это емкости небольшой вместительности;
  • при выходе диафрагмы из строя заменить ее будет невозможно;
  • используются в основном в системах отопления.

Со сменной диафрагмой — баллонного типа (баллон также называют «грушей»). Оптимальны для водопровода по следующим причинам:

  • вода поступает непосредственно в мембрану-грушу и не контактирует с металлическими стенками бака; соответственно, не возникает коррозии и не изменяется качество воды;
  • легко нагнетается необходимое для функционирования системы давление;
  • мембрана легко заменяема;
  • аппараты этого типа могут иметь высокую вместительность, что для частного домовладения весьма актуально.

Расширительные баки, использующиеся в системе водоснабжения, называются также гидроаккумуляторами — это обусловлено их ролью в обеспечении функционировании автономного водопровода в домах.

Принцип работы гидроаккумулятора при водоснабжении

Вода насосом накачивается из источника в полость бака до максимально установленного с помощью реле значения и растягивает мембрану. Объем воздуха во второй полости бака, таким образом, уменьшается. За счет этого сжатия общее давление в системе увеличивается до заданных параметров и насос выключается. В момент начала использования воды воздух начинает давить на мембрану и таким образом выталкивать воду из гидроаккумулятора. Избыточного давления, созданного в воздушной камере аппарата, хватит на некоторый временной период для того, чтобы расход воды (работа бытовой техники, мытье посуды и т.п.) происходил без запуска насоса. Как только давление в баке достигнет предустановленного для конкретной системы водоснабжения минимального порога, реле подаст сигнал на включение насоса и он начнет вновь заполнять бак водой из скважины (колодца). Затем цикл повторится.

При большом же расходе воды из автономного водопровода насос будет работать постоянно, обеспечивая точку потребления воды напрямую.

Параметры функционирования и объем расширительного бака, а также настройки подключенных к нему регулирующих датчиков рассчитываются по определенным формулам на основе:

  • характеристик насоса,
  • проекта монтажа трубопровода,
  • эксплуатационных требований подключенного к водопроводу оборудования,
  • предполагаемого водопотребления (какое количество человек будет пользоваться водой, как часто, в каком объеме),
  • этажности здания.

Роль расширительного бака

  1. Расширительный бак помогает создать в системе водоснабжения достаточно стабильное рабочее давление, при котором будет поддерживаться оптимальный напор воды как для работы всех сантехприборов (водонагреватель, стиральная машина, смывной бачок), так и для комфортного пользования водой из-под крана. Показатели необходимого давления в воздушной камере гидроаккумулятора рассчитываются для каждой из автономных систем водоснабжения по определенным алгоритмам.
  2. Создает запас воды и сохраняет на некоторый интервал времени стабильное давление в водопроводе. Нередки ситуации отключения электроэнергии: насос в этом случае перестает работать и тогда гидроаккумулятор выступает в роли аварийного резервуара, вода из которого еще некоторое время будет течь под напором. Для того, чтобы увеличить запас воды в доме, можно дополнительно подключить еще один расширительный бак без демонтажа и замены уже установленного.
  3. Оптимизирует функцию насоса: снижает количество его включений. Чем больше объем гидроаккумулятора и выше максимальный предустановленный порог давления в резервуаре, тем реже станет срабатывать насосное оборудование. Таким образом, изнашиваемость его значительно снизится.
  4. Играет роль демпфера при гидроударе. При любом пуске насоса всегда происходит резкий скачок давления в водопроводе — иногда он достигает десяти атмосфер. Результатом такого резкого перепада может стать разрыв труб и фитингов, запорной арматуры; могут выйти из строя подключенное сантехническое оборудование и контрольно-измерительные приборы. Расширительный бак в этом случае принимает ударную нагрузку на себя: гасит силу волны — и система оказывается в безопасности.

В случаях, когда существуют риски превышения расчетного давления при гидравлическом ударе в 20 бар (максимально допустимое значение), необходимо провести монтаж трубопровода таким образом, чтобы на отдельных его участках можно было установить отдельный бак-гаситель для надежной защиты от гидроударов.

Итак, расширительный бак (гидроаккумулятор) в системе водоснабжения защищает ее от гидроударов, обеспечивает корректную работу всего подключенного к водопроводу оборудования и бытовых приборов, создает резервный запас воды.

Популярный материал:

Канализационные трубы для частного дома и квартиры: схемы подключения, размеры
Устройство скважины на воду: насос, колодец, насосная станция, фильтры
Как правильно установить унитаз своими руками: подключаем к водопроводу и канализации
Установка септика на даче: бетонные кольца, диаметр выгребной ямы, монтаж системы очистки
Давление воды в системе водоснабжения: как сделать и отрегулировать оптимальные показатели мощности
Устройство канализации дома: туалет, раковина, гидроаккумулятор, дренажный насос, бачки и люки

Гидроаккумулятор и расширительный бак узнай отличия чтобы не тратить деньги зря

Чем отличается гидроаккумулятор для водоснабжения от расширительного бака

Гидроаккумуляторы для водоснабжения или мембранные баки для воды применяют давно и много. Бывает потребитель даже не догадывается, что для систем водоснабжения и отопления применяются баки различных типов. Некоторые неграмотные продавцы уверяют покупателей, что различия в цвете бака. Красные баки для отопления — расширительный бак, синие для вoдоснабжения — гидроаккумулятор. Так ли это? Чем же отличается бак на отопление от бака на водоснабжение?

Итак, расширительный бак для отопления, судя из названия, применяются для сглаживания, компенсации  расширения теплоносителя, воды вследствие ее нагрева  в закрытых системах отопления. В результате работы нагревательного котла, жидкость-теплоноситель в нем расширяется. Известно, что при каждом нагреве жидкости на 10 °С, ее объем увеличивается приблизительно на 0,3 %. Исходя из этого, если жидкость нагреется на 70 °С, исходный объем теплоносителя увеличится на 3 %. Жидкость практически несжимаема и если в системе отопления не будет предусмотрено дополнительное место, куда денется излишек жидкости теплоносителя, то будет разрыв системы. Чтобы не допустить этого, применяются расширительные баки для систем отопления. Бывают баки горизонтальные и вертикальные. На нашем сайте Вы сможно найти баки различных производителей Elbi, Zilmet, Спрут.

Посмотреть цены на расширительные баки

Для питьевой воды применяются уже другие баки — это баки для систем водоснабжения (гидроаккумулятор). Мы на Насосвдом называем эти баки: гидроаккумуляторы для водоснабжения.

Для чего нужны они?

Первое, для запаса воды и поддержания нужного напора. Благодаря гидроаккумулятору, насос водоснабжения включается не каждый раз, когда мы набираем стакан воды, а  когда давление падает ниже установленного. Это конечно продлевает жизнь насосу. Ну и конечно, если купить гидроаккумулятор на 80л, 100л, 150л, 200л, 300л, то это уже реальный запас воды в доме. А в наше время запасы вода — вещь не лишняя.

Второе, гидроаккумулятор защищает систему от гидроударов. Гидравлический удар может появиться в трубах, если резко выключить или включить насос, быстро закрыть кран. Гидроудар может быть причиной прорыва трубопроводов и уменьшает время службы сантехнической арматуры.

По виду гидроаккумуляторы для водоснабжения и расширительные баки систем отопления одинаковы. Однако назначение и требования к использованию у них разные, значит и конструкция разная. Главное отличие гидроаккумулятора от расширительного бака заключается в материале изготовления мембраны, а также особенностях расположения воздушной и водяной полостей. Гидроаккумулятор представляет собой железный бак с мембраной в виде груши с водой внутри, на которую под давлением давит воздух, находящийся между корпусом бака и мембраной (грушей).

А расширительный бак для отопления разделен внутри резиновой мембраной на две полости: одна из них заполняется теплоносителем, а другая воздухом. Поэтому нельзя применять расширительные баки для отопления в системах водоснабжения, так как вода в системе водоснабжения будет соприкасаться со стенками стального бака, они постепенно поржавеют и из  Вашего крана может потечь ржавая вода.

Различны требования и к материалам, применяемых в изготовлении мембран. Мембраны для расширительных баков должны быть долговечны и выдерживать температуры до +90 °С.

Для систем водоснабжения температурные характеристики резины не так важны. Здесь имеет важное значение то, что есть частые циклы расширения-сужения и контакт с питьевой водой. Для материала мембран для гидроаккумуляторов нужно использовать эластичную пищевую резину.

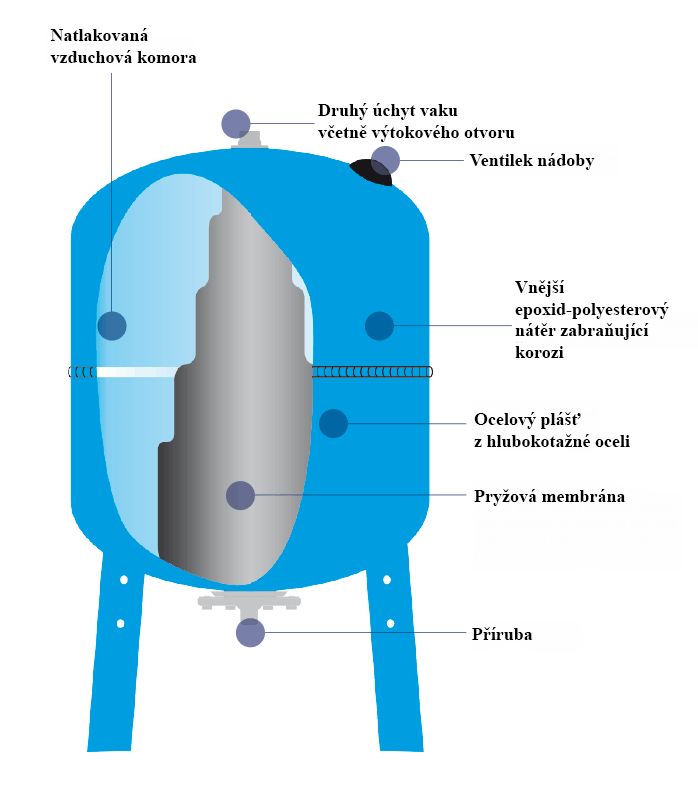

Гидроаккумулятор состоит:

Металлическая емкость 1, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется  тяга с патрубком 5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Нужно учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой 8.

Работа насоса заключается в подаче воды под давлением в трубы и, естественно, в грушу гидроаккумулятора. Мембрана — груша расширяется, при этом воздух, окружающий мембрану, начинает сжиматься. Наполнение бака водой происходит пока давление воды не уравняется давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вода, вытесняемая давлением воздуха, поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установочного, реле давления включает в работу насос.
