Дренчерная система пожаротушения автоматическая, принцип работы, отличия от спринклерной

Классификация систем
Преимущества
Принцип работы
Отличия между дренчерной и спринклерной системой
Монтаж
Стоимость и ассортимент

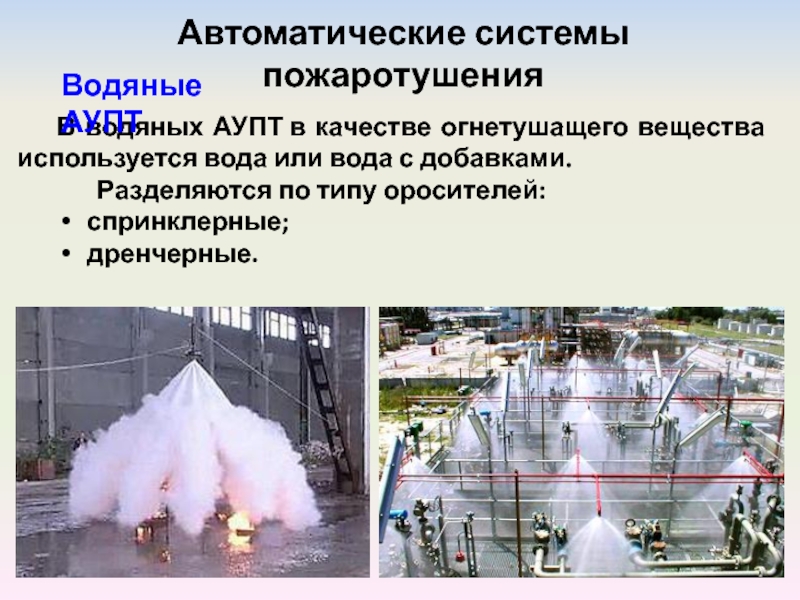

Системы автоматического пожаротушения — используются для ликвидации очагов возгорания и создания водяной завесы, локализующей пожар и препятствующей дальнейшему распространению огня. Данные установки имеют специальный ороситель – дренчер, и являются надежными и повсеместно распространенными средства пожаротушения.

В зависимости от способа управления выпускаются дренчерные установки двух видов:

Автоматические системы. Подача воды активируется при помощи дренчерного узла управления.
Ручные системы. Запускаются оператором.

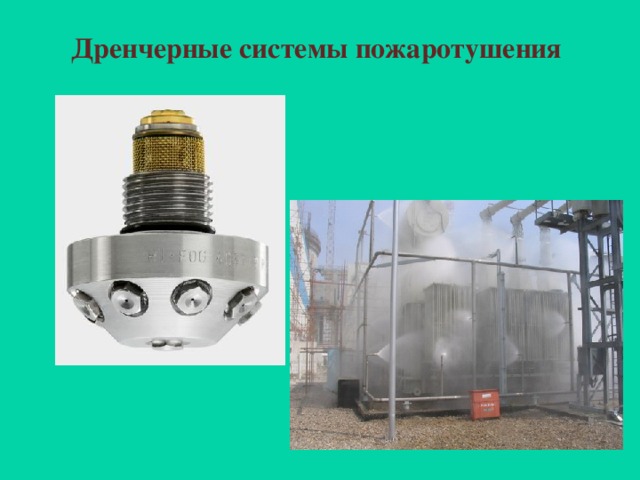

По конструктивному исполнению дренчерные оросители в системах пожаротушения бывают:

Лопаточного или щелевого типа. Данный тип оросителей применяется в качестве создания водяных завес для защиты проемов, разделения больших помещений на пожарные отсеки (например ороситель ЗАВЕСА), а так же для охлаждения остеклений(например ороситель WINDOW).
Розеточные. Оросители создают карту орошения в форме круга. Данный тип применяют для создания систем.
Специальные дренчерные оросители. Оросители специального назначения могут применяться для охлаждения емкостей с ГСМ, кораблей стоящих на пирсе, а так же иного технологического оборудования во время пожара. Такие оросители имеют заданные углы распыла (Например оросители моделей D-3, MV или DN-5) и устанавливаются определенным образом по отношению к плоскости защищаемого оборудования или емкости.

Преимущества

Дренчерные системы по сравнению с другими устройствами пожаротушения обладают рядом достоинств:

Возможность полностью автоматизировать цикл пожаротушения. Подача жидкости и ее отключение могут производиться без участия человека, в соответствии с заранее введенными параметрами;

Многоразовое использование. Конструкция не требует замены деталей или узлов после срабатывания, за исключением деталей, которые могут быть повреждены огнем;

Области применения дренчерных установок

Большинство объектов, для которых рекомендуется автоматические системы пожаротушения, имеют высокий класс пожароопасности, риск взрыва и задымления:

Производственные цеха;
Лесоперерабатывающие заводы;
Закрытые и подземные стоянки;
Объекты с отрицательными температурными показателями окружающей среды;
Лакокрасочные предприятия.

Для данных сооружений дренчерные системы и установки являются эффективным методом борьбы с пламенем.

Принцип работы

Срабатывание системы пожаротушения осуществляется по следующей схеме:

Выявление пожара. Чувствительные датчики пожаротушения при появлении признаков возгорания отправляют сигнал на приемный пульт управления;
Сравнение полученных данных с заданными параметрами. Поступивший сигнал содержит в себе информацию о температуре в радиусе срабатывания датчика, скорости ее повышения и степени задымления.
Если данные превышают заранее запрограммированный порог значений, то пульт управления передает команду для включения насосной станции;
Активация насосного оборудования. Далее насосная станция передает жидкость по трубам из питающего трубопровода. Вместо насосного механизма может использоваться емкость с газом и запорным устройством с выпускным клапаном, который после активации открывает доступ к системам водоснабжения и развилке;

Распыление. Транспортируемая по трубам жидкость попадает к дренчерам и орошает помещения.

Отличия дренчерной и спринклерной системы пожаротушения

Конструкция дренчерных систем по принципу работу схожа со спринклерными установками пожаротушения. Главным отличием является ороситель – дренчер не оборудован тепловым замком, а значит, всегда находится в готовом состоянии. Это отличие наделяет дренчерную систему быстрой реакцией на огонь или задымление, так как для тушения не нужно дожидаться разрушения теплового замка.

При срабатывании спринклерной системы важнейшая ее составляющая, тепловой замок, разрушается.

В дренчерной подобные элементы отсутствуют, что позволяет использовать ее многократно без особых затрат и замены узлов.

Такая система пожаротушения устанавливается на объектах, для охраны критическое значение имеет время тушения огня – она позволяет быстро устранить очаг возгорания, не дав пламени распространиться. Спринклерное оборудование имеет щадящий режим тушения и устанавливает в основном в местах, где снижен риск пожароопасности и взрыва, а также имеется цель сохранить ценные предметы.

Особенности монтажа

Для каждого объекта разрабатывается специальная проектная схема. Составленная грамотными специалистами, она позволяет с максимальной эффективностью разместить систему пожаротушения, обеспечивая надежность противопожарных защитных мер.

Расчет происходит исходя из масштаба охраняемой площади и необходимого количества воды для устранения очага возгорания и препятствия распространению пламени. Помимо размеров территории количество воды зависит от веществ, находящихся на объекте, и степени их пожароопасности. Так, если в помещении присутствуют целлюлозные или резиновые материалы, объем воды увеличится в три раза, по сравнению со стандартными нормами.

При составлении проекта важную роль играют следующие стандарты:

На 1 дренчер в системе приходится около 9 кв.м. площади;
Минимальный расход воды составляет 500 мл/с на 1 кв.м.;
Вода по подающему трубопроводу должна двигаться со скоростью не менее 3 м/с, при подключении к системе центрального водоснабжения – не меньше 10 м/с;
Трубопровод, в который будут установлены дренчеры, должен быть укреплен хомутами с резьбовой шпилькой;
Расстояние между оросителями не должно быть менее 3 м, дистанция дренчеров до стен должна составлять около 150 см.

Стоимость комплектующих для дренчерных систем

Дренчерные системы являются достпуными средствами автоматического пожаротушения, тушение производится водой — а вода имеет не выскокую стоимость.

При этом сами дренчеры просты в производстве и так же имеют не высокую стоимость. Подобрать дренчеры для систем пожаротушения вы можете у нас на сайте:

Оросители и аксессуары TYCOОросители ДинармОросители и аксессуары Поиск по всем дренчерным оросителям

Дренчерная установка пожаротушения — это… Что такое дренчерная установка пожаротушения (значение, термин, определение) — область применения, классификация, устройство, алгоритм функционирования, основные технические требования, преимущества — ПожВики Портала про Пожарную безопасность

Мы используем cookie (файлы с данными о прошлых посещениях сайта) для персонализации и удобства пользователей. Так как мы серьезно относимся к защите персональных данных пожалуйста ознакомьтесь с условиями и правилами их обработки. Вы можете запретить сохранение cookie в настройках своего браузера.

Для определения категорий помещений и зданий по взрывопожарной и пожарной опасности в соответствии с СП 12.13130 со встроенным справочником веществ и материалов

Сервис RiskCalculator предназначен для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности», утвержденной приказом МЧС от 30.06.09 № 382 (с изм.)

Сервис RiskCalculator — расчет пожарного риска для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании. Методика утверждена Приказом МЧС России от 10 июля 2009 года № 404 «Об утверждении методики определения расчетных величин пожарного риска на производственных объектах» с изменениями, внесенными приказом МЧС России № 649 от 14.

12.2010

«Пожарная проверка ОНЛАЙН» представляет дополнительный функционал, упрощающий работу с чек-листами. Используя сервис, вы можете провести самопроверку быстро, легко и максимально корректно.

Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам

Описание сервиса

Для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности»

Для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании.

Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам

Выбор системы противопожарной защиты (автоматической установки пожарной сигнализации АУПС, автоматической установки пожаротушения АУПТ) для зданий

Выбор системы противопожарной защиты (системы пожарной сигнализации СПС, автоматической установки пожаротушения АУП) для сооружений

Определение требуемого типа системы оповещения и управления эвакуацией

Выбор системы противопожарной защиты (СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ (СПС), АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОЖАРОТУШЕНИЯ (АУП)) для оборудования

Определение необходимого уровня звука системы оповещения и управления эвакуацией людей при пожаре

Как работает дренчерная система пожаротушения?

Перейти к содержимому

Предыдущий Следующий

Посмотреть увеличенное изображение

Дренчерная система пожаротушения — это спринклерная система с пустой системой труб, что означает отсутствие воды в сети трубопроводов. Вместо этого вода хранится за регулирующим клапаном. Типичная дренчерная система будет иметь регулирующий клапан, специальное водоснабжение и спринклерную систему обнаружения.

Дренчерная система напрямую подключена к специальному источнику воды, и когда система активирована, Дренчерный клапан выпускает воду в эти открытые спринклерные головки.

Эти системы обычно используются в зонах повышенной опасности, где пожар может быстро распространяться. В отличие от традиционных мокрых спринклерных систем, спринклерные головки в дренчерной системе всегда остаются в открытом положении, чтобы можно было слить большое количество воды на опасность. Это открытое положение позволяет воде течь из каждой спринклерной головки одновременно, а не по одной.

Как активируется Дренчерная Система?

Спринклерные головки Дренчерной системы соединены вместе и при активации работают как единое целое. Клапан открывается при срабатывании систем обнаружения тепла или дыма. После активации вода подается в трубопровод и из спринклерных головок.

Так как на трубе нет воды и все головки открыты, для активации требуется способ выпуска.

Есть несколько способов активировать систему потопа. Эти методы включают в себя гидравлическое, пневматическое, электрическое или ручное разблокирование и зависят от типа системы, который будет объяснен в разделе «Типы» ниже. Системы также могут использовать комбинацию этих методов. Однако дренчерный клапан можно активировать только гидравлически.

Что такое дренчерный клапан?

В соответствии с кодом 3.5.2 NFPA 25, Дренчерный клапан определяется как «клапан управления подачей воды, предназначенный для срабатывания автоматической системы обнаружения, установленной в той же зоне, что и выпускные устройства». Когда клапан срабатывает, вода поступает в систему трубопроводов, вытекая через все распылительные форсунки или разбрызгиватели одновременно.

Дренчерные клапаны обычно представляют собой системы с открытой головкой, которые имеют определенный тип линии обнаружения, которая выпускает воду из Дренчерного клапана, чтобы ее можно было доставить к соплам/спринклерным головкам системы для подавления.

Какие существуют типы Дренчерных систем?

Существует несколько типов Дренчерных систем. Некоторые из них имеют электронное управление, поэтому при срабатывании сигнализации с помощью детектора, пусковой станции и т. д. он приводит в действие электромагнитный клапан, выпуская основную воду из верхней части клапана и позволяя дренчерному клапану срабатывать и подавать воду в опасность.

Дренчерная система другого типа может быть пневматической. Этот тип системы Deluge использует небольшую авиалинию с разбрызгивателями на ней в качестве линии обнаружения. В случае пожара спринклерные головки на малой линии обнаружения активируются, что истощает воздух в линии, позволяя пневматическому приводу на Дренчерном Клапане открыться, выпуская заправочную воду из верхней части клапана и позволяя подавать воду. к опасности.

Дренчерные клапаны могут быть установлены в опасной зоне для использования пенного раствора вместо воды. Это просто зависит от защищаемой опасности.

Для каких приложений следует использовать системы Deluge?

Благодаря большому количеству воды, сбрасываемой из Дренчерной системы, они очень эффективны как при охлаждении, так и при тушении крупномасштабных пожаров. Водные добавки, такие как пена с низкой кратностью, также могут быть добавлены в эти системы для более крупных опасностей, требующих большей площади покрытия.

Эти системы обычно используются в условиях повышенной опасности, таких как химические заводы, электростанции или заводы по производству древесной массы.

Размер системы определяется водоснабжением системы и/или классом опасности.

Важность водоснабжения

Перед установкой Дренчерной системы необходимо провести испытание потока воды на месте.

Поскольку дренчерные системы рассчитываются гидравлически, характеристики статического давления и остаточного давления воды должны быть получены путем проведения испытаний на расход воды на месте. Компания по противопожарной защите, занимающаяся установкой, определит, нужен ли пожарный насос.

Помимо доступа к воде, необходимо учитывать дренаж. Дренчерная система производит большой объем воды. Владельцы зданий должны планировать соответствующим образом, обеспечив надлежащий дренаж и сбор воды.

Нужна ли моему зданию дренчерная система пожаротушения?

На этот вопрос должна ответить лицензированная противопожарная компания. Выберите противопожарную компанию, имеющую опыт работы с Дренчерными системами. Тип системы пожаротушения, используемой для защиты вашего здания, следует выбирать на основе ряда критериев, а именно размера вашего здания и опасности, которую оно защищает.

Fire Systems, Inc. уже более трех десятилетий является лидером в области пожаротушения. Наши опытные технические специалисты могут порекомендовать вам лучший тип системы для вашего здания. Мы также можем проектировать, устанавливать, проверять, обслуживать и ремонтировать все типы систем пожаротушения. Узнайте больше, посетив наш веб-сайт или позвоните нам сегодня по телефону 770-333-7979.

Ссылка для загрузки страницы Перейти к началу Дренчерные системы

— Визуальная энциклопедия химико-технологического оборудования

Дренчерные системы обеспечивают защиту от пожаров. Они состоят из открытых разбрызгивателей, присоединенных к системе трубопроводов, которая подключена к водопроводу через термочувствительный клапан. Когда этот клапан открывается, вода сбрасывается в систему трубопроводов и через открытые спринклеры. Этот разряд должен происходить быстро и эффективно в ответ на пожар. Дренчерные системы также могут выпускать воду из других огнетушащих материалов, таких как пена, сухие порошковые химикаты или инертные газы. На рисунке ниже показан накопительный бак для пенной дренчерной системы.

(Авторские права ВВС США в Европе, ВВС Африки)

СОДЕРЖАНИЕ

Вода
FOAM
GAS
Порошок
Благодарности
Ссылки
Разработчики

Water

Water Deluge Systems, состоящие из системы пожарных и простых Sprinkler.

(Авторское право Minimax GmbH & Co. KG, Бад-Ольдесло, Германия)

Общая информация

Вода является наиболее распространенным в природе и широко используемым огнетушащим веществом. Тушит огонь охлаждением.

Существует три основных типа дренчерных систем, компоненты которых показаны ниже. Слева направо: системы тонкого распыления воды, спринклерные системы и системы распыления воды.

(Copyright Minimax GmbH & Co. KG, Бад-Ольдесло, Германия)

Конструкция оборудования

Распылитель тонкой воды

Дренчерные системы распыления тонкой воды создают направленный туман из очень мелких капель воды через сопло. Форсунка обеспечивает внутреннее распыление воды для получения тонкого распыления капель определенного размера. Внутреннее распыление воды – это разбиение воды на мелкие капли. Дополнительную информацию см. в разделе Насадки энциклопедии.

На рисунках ниже спринклер мелкодисперсной воды (справа) сравнивается с классическим спринклером (слева).

(Copyright Minimax GmbH & Co. KG, Бад-Ольдесло, Германия)

Этот процесс увеличивает теплосвязывающую способность, поэтому охлаждающий эффект, который становится еще сильнее из-за испарения водяного тумана, усиливается. Водяной пар также вызывает удушающий эффект, вытесняя кислород из источника огня. Связывание тепла — это способность вещества поглощать тепло при контакте с экзотермическим веществом, например, с огнем.

Распылитель мелкодисперсной воды может быстро и эффективно тушить пожары, в том числе пожары, связанные с высоколетучими углеводородами, с использованием незначительного количества воды по сравнению с обычными дренчерными системами.

Спринклеры

Спринклерные системы представляют собой автоматические системы пожаротушения с простым и безопасным принципом работы: сеть труб и спринклеров под давлением проходит через защищаемый объект. Стеклянная колба внутри спринклера заполнена термочувствительной жидкостью, которая расширяется, когда температура окружающей среды поднимается выше заданного уровня, разрывая колбу и позволяя сжатой воде рассеиваться. Температура, необходимая для разрушения колбы, зависит от жидкости внутри колбы. На приведенном ниже рисунке показаны типичные пределы температуры для определенных ламп.

(Copyright Minimax GmbH & Co. KG, Бад-Ольдесло, Германия)

Существует два типа спринклерных систем; мокрый и сухой. Наиболее распространены мокрые системы, полностью заполненные сжатой водой. Если спринклерные лампы лопаются, вода вытекает немедленно до тех пор, пока подача снова не прекратится. Сухие системы специально разработаны для районов с опасностью заморозков. В этих местах трубопроводы спринклеров заполнены сжатым воздухом, чтобы предотвратить возможность замерзания труб. Вода хранится отдельно до тех пор, пока сброс давления не откроет сухой клапан трубы, позволяя воде течь через спринклерную систему.

(Copyright Fire Systems, Inc., Смирна, Джорджия)

Распылитель воды

Системы распыления воды обеспечивают максимальную защиту от быстро распространяющихся пожаров. Система распыления воды, такая как показанная на схеме, представляет собой фиксированный массив труб, предназначенный для подачи воды через клапан прямо в зоны особого риска, такие как оборудование электростанции или легковоспламеняющиеся жидкости. Эти системы работают с открытыми форсунками пожаротушения, которые распределяют воду для пожаротушения по всей защитной зоне, сохраняя при этом низкий расход огнетушащего вещества. Вода, выбрасываемая с высокой скоростью, эмульгирует поверхность горящего топлива, обеспечивая тушение как за счет охлаждения, так и за счет создания барьера для пара. Распыление увеличивает поверхность воды для пожаротушения, связывает теплоту сгорания и, таким образом, охлаждает горящее вещество.

(Авторское право Minimax GmbH & Co. KG, Бад-Ольдесло, Германия)

В отличие от других дренчерных систем, для дренчерных систем с распылением воды требуется резервуар для хранения воды и насосы, чтобы обеспечить достаточный поток воды и давление. Работа системы может быть инициирована либо вручную, либо автоматически с помощью гидравлических, пневматических или электрических систем обнаружения.

Примеры использования

Дренчерные системы используются во многих ситуациях.

Системы тонкого распыления воды больше подходят для тушения небольших пожаров и используются в жилых и небольших промышленных целях.

Дренчерные спринклерные системы используются во многих распространенных областях, таких как складские помещения, торговые залы, торговые центры, больницы, школы и т. д. трансформаторы, деревообработка, конвейерные системы, нефтеперерабатывающие заводы, бензиновые свалки, авиационные ангары и театры. Ниже показаны изображения до и после высокоскоростной дренчерной системы, установленной над рабочим столом для обработки боеприпасов. Показанная система предназначена для реагирования на источник тепла в течение одной десятой секунды и распыления около трехсот галлонов воды для тушения пожара.
