Дымоход через стену как сделать: основные требования и правила безопасного монтажа

Содержание

Дымоход через стену, узел прохода через кровлю, крепление дымохода к стене

Во время монтажа дымовых труб в частном доме или бане не слишком опытными исполнителями допускается масса разных ошибок. Причем большая часть огрехов приходится на те места, где надо провести дымоход в стене или пересечь конструкции перекрытия и кровли. Это очень ответственные узлы, любая ошибка при их выполнении может привести к возгоранию и пожару в доме. В связи с этим в данном материале представлены исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу сквозь стену и крышу.

Как вывести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.

Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю. В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.

Есть только 2 предостережения:

  • при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
  • расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.

Важно. Нижнюю часть детали, закрепляемой со стороны конька, нужно завести под кровельное покрытие, иначе затекание воды неизбежно.

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.

Для справки. В отличие от дымохода воздуховод вытяжной вентиляции, выходящий на крышу, не требует соблюдения таких строгих правил. Его достаточно хорошо герметизировать от затеканий воды.

Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.

В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.

Проход через сгораемое перекрытие

В этом случае наилучший способ вывести дымоход сквозь перекрытие на чердак – поставить готовый потолочно-проходной узел. Он изготавливается из оцинковки необходимых размеров и под разные диаметры каналов, а стоит вовсе не дорого.

Для установки узла потребуется сделать в перекрытии проем, потом выполнить крепление нижней части и пропустить сквозь нее трубу.

Важно. Не допускается, чтобы внутрь потолочно-проходного узла попал стык секций дымохода.

Если такое случается, необходимо подобрать секции другой длины.

Дальше все просто: полость узла плотно набивается базальтовым волокном, после чего устанавливается его верхняя часть. Если вы не хотите покупать готовое изделие, то подобный узел можно изготовить своими руками, вырезав деталь по размеру проема из оцинковки.

Потом делается отверстие под трубу и лист крепится к потолку. Чтобы выполнить набивку базальтовой ватой, с другой стороны можно смастерить короб из листового минерита, базальтового картона или, на худой конец, из дерева, как показано на фото:

Столь же несложно правильно вывести печной дымоход из кирпича, не выполняя кладки разделки. Памятуя о требуемом правилами расстоянии (380 мм от внутренней стенки канала), в деревянном перекрытии вырезается проем. После продолжается кладка трубы, а потом проем подшивается изнутри оцинковкой и набивается базальтовым уплотнителем.

Внимание! Не разрешается крепление металлического дымохода к несущим конструкциям кровли. Причина – тепловое расширение материала вследствие нагрева от удаляемых продуктов горения.

Как вывести дымоход через стену

Когда наружная стена сложена из кирпича или другого негорючего материала, то вывести сквозь нее газоходный канал достаточно просто. Вырезается круглое сквозное отверстие, куда потом ставится гильза из металла. Можно обойтись и без нее, если проем просверлен идеально круглым под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.

Помня о недопустимости стыков в толще стены, через отверстие пропускается труба, щели вокруг нее заполняются несгораемым уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же дом построен из дерева или по каркасной технологии, то следует руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.

Это значит, что для выхода дымохода через деревянную стену в ней так же необходимо вырезать проем и поставить в него готовый элемент либо сделать таковой самостоятельно. Потом набить полость базальтовой ватой и закрыть с обеих сторон листами оцинкованного железа. В том случае, когда надо провести сквозь деревянную стену обычную одинарную трубу (например, из бани), то ширина проема должна быть увеличена на 120 мм в каждую сторону (до 500 мм).

Крепление дымохода к стене

Для правильного монтажа газохода из металла снаружи дома надо соблюдать ряд простых правил:

  • для установки нижней части трубы с тройником и конденсатоотводом лучше в качестве хорошего упора применить специальный кронштейн;
  • вставляя секции одну в другую (по конденсату), крепить дымоход к стене хомутами через каждый метр;
  • не допускать, чтобы хомуты совпадали со стыками секций;
  • при обходе свеса кровли не пользоваться коленами 90°, а только 45 или 30°;

если водосточная система еще не смонтирована, то надо оставить место для прокладки желоба, подобрав крепеж подходящей длины.

Заключение

К монтажу узлов прохода стен, перекрытия и кровли нужно относиться очень ответственно, особенно когда дымоход сделан из одинарной стальной трубы.

Чем может закончиться несоблюдение перечисленных правил, можно увидеть на фотографиях, коими полон интернет. Напоследок мы выкладываем схему, где прописаны противопожарные правила для любых газоходных каналов:

Как вывести трубу от печи через стену своими руками

Гусевский Андрей Анатольевич

Выход трубы через стену

Труба печная с выходом через стену – обязательный элемент любого отопительного аппарата. Но не очень многие задумываются на этапе строительства, где она будет проходить, как ее правильно устроить. А после сооружения дома, конструкцию для выведения дыма соорудить не всегда просто. Как должна проходить труба через стену, подскажет статья.

Содержание статьи

Особенности расположения дымохода снаружи дома

При размещении дымохода внутри стены можно скрыть ненужные коммуникации, это более правильное сооружение, но наружный монтаж системы имеет много положительных моментов:

  • Более высокая пожаробезопасность. Иногда происходит воспламенение сажи, накопившейся в трубе, обычно это возникает при температуре (+1200ºC). Такой жар может выдержать лишь керамика. Если до такой температуры нагревается труба, вмурованная в стену, пожара, скорее всего, не миновать. При такой же ситуации сложившейся с внешней конструкцией, последствия не будут такими катастрофическими.
  • Отсутствует задымление. Со временем система дымо- и газоотвода приходит в негодность и дым начинает просачиваться сквозь щели, а затем попадать и в помещение, чего можно избежать, при размещении канала на улице.
  • Экономится полезная площадь. При расположении дымохода внутри, он будет занимать некоторую жилую площадь.
  • Монтаж можно выполнять после окончания строительства.
  • Отсутствует необходимость вмешиваться в целостность покрытия кровли.
  • Для улучшения тяги есть возможность вывести трубу на большую высоту.

Существуют и ряд недостатков такого сооружения.

К ним относятся:

  • Достаточно высокая парусность при значительной высоте.
  • Необходимость использования дополнительного крепежного материала.
  • Нужно правильно утеплять трубы.
  • Высокие теплопотери.
  • Иногда вид дымохода не соответствует стилю здания.

Правила установки дымохода

Отводить продукты горения из печи необходимо по нескольким причинам.

Главные среди них:

  • Жизнь и здоровье людей.
  • Эффективная работа печи или котла.

Совет: Необходимо правильно организовать отвод угарного газа, отравление им может привести даже к смертельному исходу.

  • Любое топливо не горит без доступа кислорода, который поступает по дымовому каналу.

Существует несколько правил установки дымоходов:

  • В месте прохождения канала не должно быть коммуникаций.
  • Участки прохождения дымохода сквозь стену закрываются защитным кожухом или штукатурятся, после предварительного заполнения пространства теплоизоляционным материалом.
  • Фиксация дымохода устанавливается с шагом 60 миллиметров.
  • В такой конструкции обычно используются двухконтурные системы, лучше защищенные от механических воздействий. При этом обязательно нужна установка задвижки, которая позволяет производить регулировку тяги.

Устройство двухконтурной системы газоотвода

Что необходимо для монтажа наружного дымохода

Для обустройства дымохода понадобятся:

  • Болгарка.
  • Электродрель с набором разного диаметра сверл.
  • Заклепочник.
  • Герметик термостойкий.
  • Лента алюминиевая.
  • Хомуты для фиксации отводной трубы.
  • Уголки.

Основные элементы при монтаже наружного дымохода показаны на фото.

Детали и узлы наружного дымохода

Наружная труба для отвода дыма устанавливается для:

Помимо самого отопительного прибора для монтажа устройства понадобятся:

Совет: При сооружении трубы следует учитывать угол отклонения, который необходим для правильного направления движения дыма.

  • Сварка элементов отвода должна выполняться вольфрамовыми электродами. Число элементов зависит от конструкции и длины дымохода.
  • При необходимости устанавливаются:
  1. заслонки, которые монтируются в трубах, переходах, отводах или тройниках, что зависит от желания заказчика;
  2. смотровые окна.

Совет: Заслонки должны устанавливаться так, чтобы они не контактировали со стенками трубы, изготовленной из нержавеющей стали. Иначе от воздействия высокой температуры заслонка заклинится.

  • Подставка под тройник. Для его изготовления можно использовать металлическую трубу квадратного сечения из нержавеющей стали, которая крепится к стене дюбелями.

Совет: Изготавливая подставку под тройник, следует правильно выбрать расстояние между стеной и дымоходом.

  • При установке дымохода через стену устанавливаются теплоизолированные тройники, изготовленные из нержавеющей стали. Они используются при подключении отопительного прибора к дымоходу. Далее, в процессе эксплуатации, эти элементы будут применяться для чистки, проведения ревизии и отвода имеющегося конденсата.
  • Трубки для удаления конденсата и окна для проведения ревизии, устанавливаются в нижней или боковой части тройника.
  • После сборки всех элементов, в соответствии с требованиями, которые предъявляет инструкция по соблюдению правил пожарной безопасности, дверцу смотрового окна нужно «посадить» на силикон.

Совет: Тройники можно изготовить цельными, сборными и проходными. Подключать их следует под разными углами.

  • Для сооружения дымохода используются крепления, которыми служат специальные кронштейны, изготовить их можно своими руками из металлических трубок из нержавеющей стали.
  • Наружный дымоход обязательно покрывается слоем теплоизоляционного материала, которым обычно выбирается минеральная вата, а затем теплоизолированная дымовая труба размещается в защитный кожух из оцинкованной или нержавеющей стали или других материалов.
  • Для монтажа наружного дымохода через стену могут потребоваться дополнительные усиленные крепления:
  1. для монтажа установочных и разгрузочных стаканов;
  2. чтобы конструкция выдерживала боковые нагрузки.

Верх конструкции – это теплоизолированная труба в защитном кожухе. Длина ее должна быть свыше одного метра. Для нее верхние колпаки изготавливаются из  нержавеющей стали.

Как монтировать дымоход через стену

Монтировать дымоход через стену следует с соблюдением определенных условий:

  • В месте, где идет дымоход, не должны проходить трубы радиатора через стену и другие коммуникации.
  • Начинать монтаж нужно с подведения трубы к отопительному котлу. Дымоход через стену выполняется под углом 90°.
  • Перпендикулярно к этому элементу ставится следующая часть конструкции. В  ее нижней части обустраивается конденсаторный бак, а вверху присоединяется основная масса дымохода.
  • Выполняется герметизация трубных переходов через стены. Лучше всего для этого использовать теплоизоляционные материалы. Участки выхода и входа трубы рекомендуется оштукатурить или укрыть защитным кожухом.
  • С помощью угловых соединений сооружаются участки, учитывающие архитектурные особенности дома.
  • Каждый стык должен фиксироваться хомутом.
  • Фиксаторы для дымохода к стене устанавливаются с одним шагом.

Совет: Элементы крепления необходимо ставить с шагом не более метра. Оптимальное расстояние – 0,6 метра.

  • После сооружения конструкции над горловиной дымохода устанавливается колпак.
  • Труба изолируется от стены здания, например, базальтовым волокном. Это необходимо, чтобы при нагревании дымоход не передавал часть своего тепла стене и не разрушал ее этим.

Как дымоход монтируется через деревянную стену

Особенность обустройства прохода дымохода сквозь деревянную стену – труба должна быть обложена пожаробезопасным материалом, таким как:

  • Асбест.
  • Кирпич.

Это необходимо, чтобы:

  • Предупредить рассыхание дерева.
  • Соблюдать правила техники пожарной безопасности.

Эти правила позволяют использовать дымоход достаточно долго, а цена затрат на последующие ремонты будет минимальной.

Дымоходы в деревянном доме

Монтаж дымохода внутри дома производится с использованием двухконтурных систем дымоходов.

При этом:

  • Оптимальный вариант – вертикальное расположение дымохода, состоящего из одной прямой длинной трубы, без всяких геометрических отклонений.
  • В составе такой системы:
  1. шибер, применяется для регулирования тяги в дымоходе;
  2. сама труба. Горловина ее накрывается защитным колпаком.
  • Элементы крепления трубы размещаются с шагом один метр.
  • Место прохода дымохода через металлочерепицу тщательно герметизируется защитным кожухом, что предотвратит попадание влаги на чердак дома.

Все нюансы вывода трубы для дымоотвода, как выводится трубка для кабеля через стену, показывает видео в этой статье.

Монтаж дымохода – очень ответственная процедура, требующая хорошей подготовки. От правильности установки дымохода, зависит его функциональность и эффективность всей системы отопления.

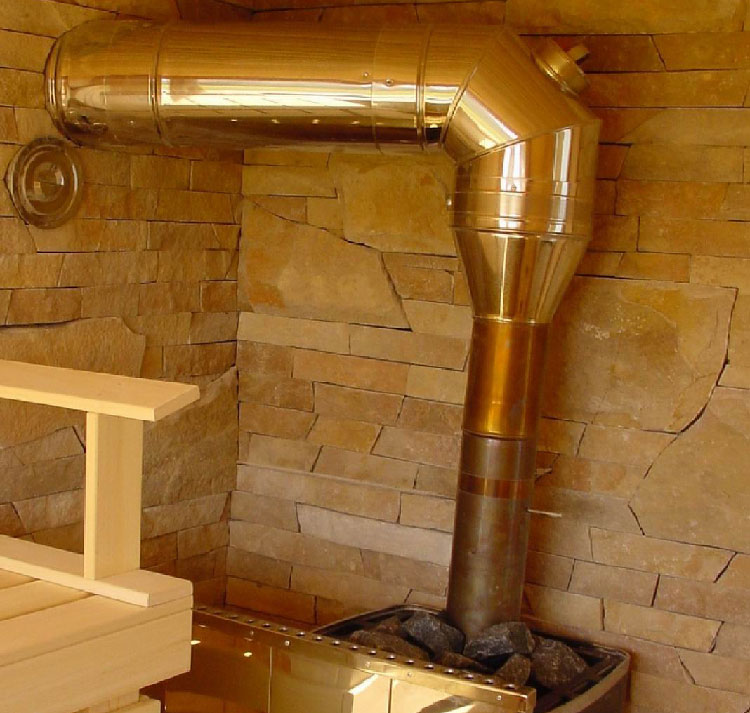

Как сделать дымоход в бане через стену своими руками

Любая баня подразумевает наличие внутри помещения печки, которая топится твердым топливом. Без печи баня просто теряет смысл, а заменить твердотопливную печь на другой вариант, значит потерять всю прелесть русской бани.

Любая твердотопливная печь нуждается в выводе продуктов горения, поэтому еще на этапе строительства следует обустраивать качественный отвод  дыма из помещения бани. Если на этапе строительства этого не было сделано, то все можно поправить и в уже готовой конструкции. Чтобы разобраться в том, как сделать дымоход в бане через стену своими руками следует отнестись внимательно к представленному материалу.

Выбор материалов для работы

Для того чтобы устроить качественный дымоход потребуется некоторое количество строительных материалов, к выбору которых надо подходить с четким расчетом и вниманием. Следует привести некоторые характеристики материалов для создания конструкции:

  • Эти материалы должны быть жаропрочными и не подвергаться деформации под воздействием тепла.
  • Материал для дымохода не должен выделять вредные вещества при нагревании, так как ядовитые вещества не вывести с помощью вентиляции.
  • Для дымохода следует подбирать долговечный материал, который не разрушается от частых перепадов температур.
Выбор материалов для создания дымохода

Теперь следует перейти к самим материалам, которые могут быть использованы для создания дымохода в бане через стену своими руками:

  • Металл – нержавеющая сталь, черная сталь, оцинкованная сталь.
  • Керамика.
  • Кирпич огнеупорный или просто качественный.

Это основные материалы, которые могут использоваться для работы  и у каждого хозяина есть возможность выбирать самостоятельно. Традиционно хозяева бани ориентируются на стоимость материалов при их выборе, но дымоходная система  требует не очень большого количества материала, поэтому можно сильно не экономить. Лучше выбирать качественный материал, так от устройства системы будет зависеть качество эксплуатации бани.





Разновидности материалов для дымохода

Выбор основных показателей

Конфигурация. На первоначальном этапе создания дымохода следует определиться с конфигурацией самого дымохода. Тут может быть множество разных вариантов, но как показывает практика лучше выбирать наиболее простые конфигурации. Дело в том, что когда система вывода дыма имеет множество переходов и сложных моментов конфигурации это служит дополнительной возможностью для скапливания сажи и гари. Со временем в таких сложных местах скопление отходов настолько увеличивается, что вывод дыма из бани может полностью забиться и его придется демонтировать, чтобы прочистить.  Оптимальным дымоходом через стену специалисты считают простую круглую форму с одним-двумя коленами.

Конфигурации дымоходов в бане своими руками

Размерные показатели. Ширина или диаметр устройства рассчитывается в зависимости от следующих показателей:

  • Мощность печки, установленной в бане, то есть чем более мощная печка работает внутри бани, тем шире должен быть дымоход.
  • Количество сложных моментов конструкции, то есть чем больше переходов и изгибов имеет дымоход, тем более широким должен быть его проход.

Особенности конструкции. Чем более сложная конструкция  создается, тем больше внимания она требует. Дело в том, что воздушные потоки при нагревании всегда направляются вверх, поэтому переходы или коленца дымохода должны иметь протяженность не более одного метра. Горизонтальные части вывода должны быть наиболее короткими, так как в них может скапливаться горячий воздух, что воспрепятствует отводу отработанных продуктов горения. Кроме того, конструкция  должна непременно расширяться к концу иначе в дымоходе будет образовываться конденсат.

Результат плохой герметизации и не соблюдение противопожарных мер

Герметичность и изоляция. При создании дымохода своими руками большое внимание надо уделять качественной герметизации всей  конструкции. По всей длине выхода дыма не должно быть шероховатостей или нарушения целостности внутренней поверхности дымохода. Если в конструкции будут зазоры или прорехи поверхности, то это приведет к некачественному отводу продуктов горения, а значит, эксплуатация бани будет некачественной.

Заключительный этап. На последнем этапе создания системы следует тщательно позаботиться о том, что во внешнее отверстие конструкции ни в коем случае не попадал мусор или другие предметы. Для этого на конце дымохода должна быть обустроена металлическая заслонка конусной формы. Она должна быть закреплена на конструкции с помощью специальных креплений и не прилегать к выходу из трубы. Заслонка должна быть конусной, что бы на ней не скапливались осадки, что продлит срок ее качественной службы.

Заключительный этап монтажа дымохода

Нюансы

Существуют некоторые интересные моменты при создании дымохода через стену в бане, и они направлены на повышение КПД работы печки. То есть, чтобы улучшить качество работы печки в бани и существенно сократить расходы топлива следует качественно утеплить дымоход. В этом случае горячий воздух будет сохранять свое тепло, и отдавать его помещению бани, что позволит значительно сократить расход топливных материалов. Для того, чтобы утеплить систему можно монтировать вокруг всей конструкции устраивается специальная металлическая сетка, в которую закладываются камни. Эти плотно уложенные камни  буд ут нагреваться и задерживать тепло.

Кроме того, в местах прохождения трубы дымохода через части конструкции бани. В этих местах должны соблюдаться особые меры противопожарной безопасности, чтобы не потерять любимую баню. Также необходимо избегать попадания перемычек конструкции на эти места. Если пренебрегать этими рекомендациями, то конструкция дымоходы быстро потеряет свою целостность и долговечность.

Утепление дымохода

Виды конструкций

Существует два вида дымоходов через стену в бане:

Дымоход насадного типа. Этот вариант конструкции размещают непосредственно над печкой в помещении бани, он насаживает прямо на тот патрубок, который выходит из конструкции печки. Этот вариант, как правило, имеет простую ровную форму, она обеспечивает более эффективную тягу и не позволяет саже оседать на поверхности.

Дымоход насадного типа

Дымоход приставного типа. Такой вариант конструкции монтируется непосредственно к котлу и выводится на улицу через стену, после вывода конструкция располагается вдоль стены бани и поднимается немного выше уровня крыши. Хотя этот вид конструкции считается наиболее безопасным, тем не менее, он же считается менее эффективным. В этой конструкции подразумеваются сложные переходы, которые значительно ухудшают тягу. Кроме того, сам дымоход проходит по внешней стороне здания, и все тепло отдает улице, а не внутреннему пространству бани.

Дымоход приставного типа

Монтаж дымохода

  • Начинать монтаж следует с создания подходящих отверстий в стене бани, они должны иметь размеры соответствующие выбранной конфигурации дымохода. Прорезать отверстия следует с некоторым запасом, чтобы треба спокойно проходила туда.
Создание отверстий для дымохода
  • После этого монтируется та часть конструкции, которая соединяется с печкой бани или котлом. При этом монтаже надо проявлять большую аккуратность и следить, чтобы на местах соединений не было зазоров, и конструкция получилась полностью герметичной.
  • Теперь на полученное соединение насаживается следующая часть конструкции, она может быть заключительной. Но если дымоход будет создаваться из нескольких частей, то их должно быть не более 3-4 и моменты их соединение должны быть качественными.
  • После того, как все части будут монтированы, надо тщательно законопатить места их прохождения сквозь стены. Конопатить можно глиной или специальной паклей. Если для этих целей выбирается герметик или другой современный материал, то он непременно должен быть жаропрочный.
  • На заключительном этапе монтируется верхняя заслонка конусной формы и проверяется качество тяги дымохода бани.
Готовый дамоход через стену

Как сделать дымоход в бане через стену | Баня на 5+

Друзья, всем привет! Сегодня покажу как можно собрать дымоход через стену. Для этого я подготовил вот такой пример, т.е. всё уже собрал. А сейчас подробно по каждому шагу!

Покажу на специальном макете как собрать дымоход через стену

Для начала, стоит уточнить, что монтаж дымоходной системы лучше поручить квалифицированным специалистам! Почему? Да потому что есть множество нюансов, которые Вы не сможете узнать из одного видео или статьи. Т.е. в Вашем конкретном случае, возможно, нужно определённое решение, которое монтажник уже знает, а Вы нет!

Скан брошюры от завода Феррум

Итак, как смонтировать дымоход через стену? Допустим, у нас есть печь для бани Ферингер со стартовым дымоходом. И по каким-то условиям нам нужен именно боковой выход дымохода.

Переходим на утеплённую трубу с помощью адаптера стартового

С моно трубы диаметра 115 мм нам нужно перейти на утеплённую трубу (сэндвич). В случае со стартовым дымоходом Ферингер мы можем воспользоваться адаптером стартовым, который сразу переходит на сэндвич и на систему по конденсату.

В случае других производителей, возможно, нужно будет устанавливать дополнительно шибер и какой-то теплосъёмный элемент (регистр, экономайзер). И воспользоваться для перехода адаптером котла в паре со старт-сэндвичем
Уходим в сторону на 90 градусов и проходим стену горизонтальным дымоходом

Далее, после этого нам нужно уходить в сторону с помощью отвода на 90. Т.е. мы меняем направление дымохода с вертикали на горизонталь. И здесь важно учитывать высоту в парной.

Т.к. печь со стартовым дымоходом будет около 1,8 метра в высоту, плюс этот переход и общая высота до верха сэндвича уже 2,2 метра, а значит высота парной должна быть как минимум больше, а по нормам должно быть не менее 38 см, что будет явно сложно выдержать. В любом случае, нужно будет защищать потолок в бане над горизонтальным участком трубы. Подробнее в видео ниже!

Далее идёт горизонтальный участок трубы. Вот этот горизонтальный участок не должен быть более 1 метра. И это тоже не сильно удобно,т.к. печь должна располагаться довольно близко к стене, а значит и дверца печи в комнате отдыха будет близко к стене.

Защита сгораемых конструкций керамическим волокном и минеритом

Проход стены. Нужно сделать минимум 25 см от внутренней трубы сэндвича до сгораемой конструкции (или 20 см от внешней трубы на примере дымохода Феррум с утеплением 50 мм). Это минимум и при условии очень хорошей защиты!

Как можно защитить? Берём керамоволокно, оббиваем им отверстие в стене внутри полностью. Можно сделать в 2 слоя, для тех, кто любит с хорошим запасом. А далее оббиваем минеритом. Всё пространство между сэндвичем и минеритом заполняем базальтовой ватой.

Снаружи нужно закрыть отверстие. Варианты могут быть разные. Может быть металлический лист с отверствием, под который базальтовый картон уложить. Может быть минерит, в котором можно вырезать отверстие под трубу.

Опора сэндвича в виде монтажной площадки с консолями

Теперь что снаружи. Мы должны опереть весь наш сэндвич на опору. Для этого есть монтажная площадка с консолями.

Далее устанавливается тройник для ревизии. Его можно и не устанавливать, если очень хочется сэкономить, но нужно будет как-то закрепить консоли вне отверстия прохода.

Горизонтальный участок сэндвича соединён с вертикальным тройником

Далее идёт тройник, с которым соединяется наш горизонтальный участок. Затем сэндвич трубы в нужном количестве.

Стеновой хомут и оголовок в окончании дымохода

К стене дымоход крепим хомутами со штангами. В окончании дымохода ставим оголовок.

Всё стягиваем хомутами, а последний хомут, в случае необходимости, устанавливаем под растяжку (со специальными зацепами), чтобы зафиксировать дымоход в вертикальном положении.

Смотрите видео в котором я это всё подробно рассказываю!

Оцените статью и подпишитесь на канал! Спасибо, всего Вам доброго!

Другие мои статьи:

Как греть баню — новая идея
Почему у меня каркасная баня

Как вывести дымоход через стену



Обычно закладка дымовыводящих каналов осуществляется во время возведения здания. Но могут быть ситуации, когда уже после завершения всех работ появляется необходимость в установке печного отопления или камина. В таких ситуациях важно знать, как вывести дымоход через стену.

Две стороны медали

Расположение дымохода внутри стены более привычно и позволяет скрыть ненужные коммуникации, но наружная установка несет в себе много положительных моментов:

  • Повышенная пожаробезопасность. Бывают случаи, когда происходит воспламенение накопившейся сажи. Она горит при температуре +1200ºC. Такой жар не выдерживает никакой материал, кроме керамики. Если такое происходит с трубой, которая вмурована в стену, то пожара не миновать. Если похожая ситуация сложится с внешней конструкцией, тогда последствия будут не такими катастрофическими.
  • Отсутствие задымления. Со временем система отвода отработанных газов может приходить в негодность и дым начинает просачиваться через щели и попадать в помещение. Такого не произойдет, если канал находится на улице.
  • Экономия полезной площади. Внутреннее расположение дымохода подразумевает то, что он будет занимать определенное жилое пространство.
  • Возможность монтажа после завершения строительства.
  • Отсутствие необходимости вмешательства в целостность кровельного покрытия.
  • Преимущество вывода на большую высоту для улучшения тяги.

Кронштейн для дымохода

К недостаткам можно отнести:

  • Значительную парусность при большой высоте.
  • Необходимость дополнительного крепежного материала.
  • Важность правильного утепления трубы.
  • Значительные теплопотери.
  • В некоторых случаях вид дымохода стилю здания.

Общие требования

Для того чтобы обеспечить достаточную тягу, необходимо соблюсти несколько несложных требований, которые предъявляются к любым дымоходам:

  • Важно знать, как правильно рассчитать соответствие сечения канала и мощности печи, камина или котла. Если проход будет заужен, тогда дым не будет успевать выходить и станет попадать в помещение, т.к. не будет достаточной тяги.
  • Оптимальной высотой дымохода считается значение в 5 м. В некоторых случаях из-за наличия зданий или других преград поблизости придется поднять канал еще выше.
  • Важно внимательно подойти к выбору материала для изготовления.
  • В приоритете всегда будет находиться круглая форма. В ней не возникает завихрений, которые могут стать причиной плохой или обратной тяги.
  • Если канал будет находиться рядом с кровлей, где существует риск возгорания, тогда обязательно устанавливается искрогаситель. Это металлическая сетка, размеры решеток которой составляют 0,5×0,5 см.
  • Протяженность лежаков (горизонтальной части) не должна превышать 1 м в длину. Если не соблюдать это правило, то тяга может быть плохой. Также эти участки часто будут засоряться из-за скопления сажи.
  • В доме должна быть хорошая приточная вентиляция.
  • Важно предусмотреть конденсатор влаги, а также отверстия, через которые можно будет совершать очистку от сажи. В кирпичной конструкции оставляются специальные проемы, которые закрываются кирпичом на растворе и дополнительной дверцей.
  • Лучше избегать прямых углов и заменить один на 90º двумя по 45º.

Выбор материала

Доборные элементы сэндвич-труб

Сегодня существует большое количество уже готовых решений для обустройства дымохода, но некоторые предпочитают идти проверенным путем и делать все самостоятельно.

  • Кирпич. Хороший вариант в том случае, если вы делаете дымоход для обычной печки или камина. Преимуществом этого материала будет возможность его совмещения с общим экстерьером здания. Также не требуется утепление при правильном расчете и монтаже. Если потребуется достаточно высокая конструкция, то она получится весьма габаритной.
  • Нержавеющая труба. Она особенно актуальна, когда возможны кислотные выбросы. В таком случае лучше, если она будет иметь молибден в своем составе. Недостатком будет необходимость ее хорошего утепления. Если этого не сделать, то будет скапливаться слишком много конденсата, что ухудшит тягу.
  • Двухконтурные или сэндвич трубы состоят из двух металлических гильз. Одна из них размещается внутри другой, а пространство между ними заполнено утеплителем. Они могут обе быть из нержавеющей стали, или только внутренняя, а наружная – из оцинковки. Поставляется блоками, поэтому сборка не вызывает особых сложностей. Существуют переходники, которые позволяют соединить их с патрубком, выходящим из печи или камина.
  • Керамическая труба. Отличный вариант, который выдерживает большие температуры. Также нуждается в утеплении. Минусом является достаточно высокая цена и хрупкость конструкции.

Кирпичная или бетонная стена

Вывод дымохода через конструкцию подобного рода значительно облегчен, ведь сами по себе эти материалы не являются горючими. Последовательность работ будет следующей:

  • Определяется место расположения отопительного прибора.
  • Производится разметка.
  • В стене не должно проходить никаких коммуникаций. Их можно повредить при проведении монтажных работ.
  • При помощи перфоратора или отбойного молотка делается отверстие. Лучше, если оно будет круглой формы. Этого можно добиться, используя специальную коронку. Если она отсутствует, можно наметить окружность и при помощи сверла меньшего диаметра просверлить отверстия впритык по кругу. После этого вынимается материал, расположенный в середине.
  • Через деревянную стену прокладывается цельный кусок трубы. Следите, чтобы внутри стены не было никаких стыков. Иначе при их расхождении дым может идти внутрь. Исправить это достаточно сложно.
  • Образовавшиеся щели ликвидируются при помощи специального термостойкого утеплителя.
  • В зависимости от того, на какой высоте находится отверстие, необходимо установить опорную подставку. Если до земли небольшое расстояние, то можно изготовить фундамент для опоры. Для этого выкапывается яма глубиной 50 см, делается подсыпка из песка и трамбуется. Далее при помощи арматуры изготавливается обрешетка и укладывается в середину. Все заливается бетоном и выстаивается. Можно сразу же забетонировать металлические столбики. Другой вариант ‒ крепление к стене. Для этого изготавливается металлический каркас из уголка. Подойдет профиль от 25×25 мм. В нижней части монтируется несколько укосин, которые также упираются в стену для большей жесткости. Крепится это все при помощи анкерных болтов или саморезов HEX.
  • На подставку производится монтаж тройника, в нижней части которого располагается уловитель конденсата.
  • Далее производится сборка всей конструкции дымохода. Если это сэндвич панели, то они просто соединяются между собой и фиксируются при помощи специального хомута. Труба из нержавеющей стали должна быть сочленена сварочными швами.
  • Монтаж к стене производится при помощи специальных креплений. Расстояние между ними должно составлять 60 см, но не более 1 м.
  • Следите, чтобы стыки трубы не попадали в хомуты, которые крепят конструкцию к стене.
  • Вылет крыши лучше обходить, не используя горизонтальные лежаки, т.к. это будет ухудшать тягу в канале.
  • Если верхняя часть трубы находится поблизости от конька, то ее вылет должен быть не менее 50 см.
  • В некоторых случаях устанавливают дополнительные растяжки, если труба находится на большом расстоянии от стены.
  • В случае, когда дымоход не из сэндвич панелей, его необходимо утеплить. Делается это при помощи базальтовой ваты, которая потом закрывается плотной фольгой.
  • На вершине монтируется специальный козырек, который будет препятствовать проникновению осадков в середину.

Кирпичный дымоход обычно выстраивается вплотную к стене, чтобы обеспечить его устойчивость. В этом случае важно правильно рассчитать его внутренний и наружный размер. Если будет допущена ошибка, тогда стены могут перегреваться, что приведет к печальным последствиям. В нижней части конструкции также предусматривается отсек для сбора конденсата. Соединение прибора отопления и канала из кирпича осуществляется при помощи трубы из нержавеющей стали.

Деревянная стена

Принцип монтажа через деревянную стену схож с тем, который был описан выше, но есть некоторые меры предосторожности, которые важно соблюсти.

  • Изготавливается отверстие, диаметр которого должен быть рассчитан таким образом, чтобы от центральной трубы, которая будет максимально разогрета, до горючего материала было расстояние минимум 450 мм.
  • Для того чтобы безопасность была на максимальном уровне, лучше всего для вывода применять сэндвич панели.
  • Пространство вокруг трубы заполняется базальтовым утеплителем. Он очень устойчив к температуре. Наивысшее значение достигает 1000ºC.
  • Предусмотрите наличие шибера (заслонки), которую можно будет закрывать в летний период времени или, когда система не используется.
  • Снаружи и изнутри набивается лист оцинкованной жести или нержавейки, который будет удерживать вату внутри.
  • При креплении трубы к стене необходимо соблюдать зазор от 10 см, чтобы обеспечить пожаробезопасность.
  • Обязательным условием будет установка искрогасителей.

Сэндвич-трубы

Если вы хотите совсем не переживать из-за того, что будет плохая тяга, то можно предусмотреть наличие дефлектора. Это специальный зонтик, который устанавливается на верхушке трубы и способствует большему перепаду давления. Есть такие варианты, которые сами поворачиваются по ветру и поток тянет дым за собой.

Уличный пристенный дымоход

Таким способом трубу можно вывести как в бане, так и в гараже. Перед тем как сделать все это, очень важно произвести скрупулезные расчеты, чтобы не прогадать с размерами и высотой. Не экономьте на материалах. В конце концов, от надежности всей конструкции может зависеть как ваша жизнь, так и жизнь ваших близких.

Видео

О том, как сделать дымоход из сэндвич-труб речь пойдет в этом видео:

7 вещей, которые я узнал по установке автономной дровяной печи — DIY

Снег. Свежий снег покрывал землю в усадьбе, пока знакомые ветры Нью-Гэмпшира пронзили деревья. Я сделал глоток из своего френч-пресса — кофе из дровяной печи в моем крошечном домике — и задумался. «Это самый ужасный кофе, который я когда-либо пробовал», — пробормотала я про себя, наблюдая, как он вылетает за дверь. Пришло время закончить последние детали установки дровяной печи.Проект, который должен был пройти гладко, по крайней мере, я так думал.

Недавно мы отправились в местный магазин с большими коробками, и мы вернулись со всеми гаджетами, которые нам только хотелось. Дымоход с тройными стенками, одностенный дымоход, комплект для прохода через стену и изобилие колен. Я быстро открывал коробки, как ребенок в рождественское утро. На усадьбе был действительно прекрасный день.

Проблемы при установке комплекта дымохода

Я знал, что еще до того, как мы подняли дымоход, у нас будут проблемы.Одна из них — большие свесы, которые я поставил по всей кабине. В комплекты в местных магазинах входит только комплект для дымохода, предназначенный для установки непосредственно на наружной стене. Это означало бы проделать дыру в свесе крыши — на жаргоне альпинистов мы называем это «запретом». Так что я взял дополнительную пару кусков металлического ремня и пистолет для заклепок, который стал моей новой любимой вещью.


Я начал устанавливать печную трубу на дымоход до того, как вырезал ужасное отверстие в стене.Пробираясь к стене, я поместил наперсток стены в нужное место и обвел его вокруг. Я схватил свою верную пилу и начал вырезать отверстие. Когда опилки полетели, я подумал: «Черт возьми, я в порядке». Как только пила закончила резку, кусок выпал из стены. Там, глядя мне в лицо, был свес моей крыши. Следующие 5 минут или около того я шипел, как ребенок в магазине игрушек.

Я пришел в себя и вырезал часть стены, заменил ее и заново прошил.Затем я вырезал отверстие в нужном месте. Одна из причин, по которой вы часто ошибаетесь, — это то, что вы хорошо умеете все исправлять. Это лучшая надежда для людей из облака.

Остаток дня прошел довольно гладко, я прошел сквозь стену и начал подниматься на последние участки вертикали. После того, как я установил одну из четырех вертикальных секций, я понял, что последние три секции дымохода в лучшем случае очень опасны. Так что я исключил свою судьбу и позвонил на выходные.Я был длиннохвостым котом в комнате, полной рокеров.

Предметы аренды для домашнего ремонта

Настали следующие выходные, но на этот раз я был готов. Я позвонил в местный прокатный пункт и взял 15 футов подмости, выравнивающие домкраты для земли, все соединители и три доски, которые нужно положить сверху. Удивительно, но эта аренда стоит всего 150 долларов за 30-дневную аренду. Было бы неплохо узнать это некоторое время назад, но эй, живи и учись.

Я быстро собрал детали и закинул доски.Я взял оставшиеся части и соединил их винтами, хотя в этом не было необходимости. Я легко поднял башню из трех секций дымохода и скрутил ее на место, заглушку дымохода и все такое. Пара быстрых винтов — и дымоход гордо стоял.

Последним шагом было добавление опорных кронштейнов. Когда я установил кронштейны, я протянул их на крышу. Сделав всего несколько «спортивных» движений, я закрепил кронштейны, и установка дровяной печи была завершена.Наконец, этой зимой нам будет тепло.


7 уроков, извлеченных из дровяной печи своими руками Установите

1. Убедитесь, что вы выяснили, где отверстие вырезали снаружи. К счастью, на этот раз мою ошибку быстро исправили.

2. Проверьте несколько местных магазинов. Наш комплект был немного дешевле, чем другие доступные комплекты, но часть его оцинкована, а не из нержавеющей стали. Это было бы на 20 долларов дороже, но выглядело бы лучше и продержалось дольше.

3. Покупайте только одну марку. Выбирая трубки, держите их все одинаковыми. У большинства производителей есть собственные системы подключения.

4. Поговорите с местной пожарной службой. Местная пожарная служба требует, чтобы мы установили дровяную печь в соответствии со спецификациями производителя. Насколько я понимаю, это довольно распространенное явление, но всегда уточняйте у пожарной службы и строительного инспектора, прежде чем покупать трубы. Это поможет вам сэкономить время, деньги и нервы.

5. Знайте расстояние от дымохода до препятствий.В моей ситуации я должен располагать дымоход на 2 фута выше, чем что-либо в пределах 10 или 3 футов над выступом, если он находится на расстоянии менее 10 футов. К счастью, мой дымоход просто соответствует правилу 2 фута на 10 футов, а ваш — нет. Еще раз, проконсультируйтесь по этому поводу у местного строительного инспектора.


6. Подумайте, как вы собираетесь достать дымоход туда. Я не тратил много времени на размышления о внешней части, из-за чего мне пришлось работать на 2 выходных. Если бы я сообразил, что могу арендовать постановку дешево, это был бы в лучшем случае день.

7. Осмотрите свою дровяную печь. Мы получили нашу дровяную печь бесплатно от брата, и она идеального размера для нас. Ему действительно понадобилась новая дверная прокладка и пара деталей, чтобы сделать ее новой, отсутствие дверной прокладки опасно, если вы собираетесь ее использовать. За инвестиции в 80 долларов мы купили сладкую печь.

Дровяные печи необходимы для автономного хозяйства. Нагреватели ракетной массы также являются отличным вариантом, если строительные нормы и правила когда-либо позволят им. Не имеет значения, является ли это вашим основным источником тепла.Наличие одного в усадьбе — ключ к успеху. Если по какой-либо причине вы потеряете электричество, у вас все равно будет тепло, горячая вода и плита. Работа вне сети — это самообеспечение, а с бытовым отоплением вы становитесь всего на один шаг ближе.

Джейми Лихи — альпинист-основатель в North Ridge Mountain Guides . После нескольких лет поездок в Белые горы Джейми и его подруга Бекки решили, что пришло время переехать в Белые горы в Нью-Гэмпшире и осуществить свою мечту построить автономную мини-усадьбу без долгов.Следуйте за ним в White Mountains Off-Grid. Прочтите все его сообщения в НОВОСТИ МАТЕРИ ЗЕМЛИ здесь.


Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блогов, и они несут ответственность за точность своих сообщений. Чтобы узнать больше об авторе этого сообщения, нажмите на его авторскую ссылку вверху страницы.

Дымоходы через стену, 30 градусов

Установка дымохода под углом 30 градусов.

Дымоход класса A, 30 градусов, наружная установка

30 градусов в стене — это угол, при котором печная труба выходит из стены под углом 30 градусов.Настенный наперсток 30 градусов устанавливается для минимизации лучистой теплопередачи дымохода класса A, проходящего через стену под углом 30 градусов. Колено 30 градусов заменяет тройник. Затем дымоход продолжается вертикально вверх по стене конструкции. Эта уникальная конструкция позволяет дымоходу выходить на расстояние до 14 дюймов от внешней стены, обходя большинство проблем с зазором.

  • Устраняет «горизонтальную зону», в которой креозот формируется и накапливается, требуя постоянного внимания для уменьшения опасности.Под углом 30 градусов любой конденсат стекает по дымоходу в печь, где он испаряется вместе с креозотом, устраняя риск возгорания в дымоходе.
  • Поскольку при типичной установке на 90 градусов существует всего 60 градусов смещения по сравнению с 180 градусами, эта разница в 120 градусов добавляет очень небольшому ограничению для выхода дыма вверх по дымоходу. В случае пожара в дымоходе меньшие ограничения означают меньшее тепловыделение.
  • Woodstoves Obadiah предлагает 30-градусную систему, в которой используется высококачественная изоляция, с более толстыми стенками, что соответствует более высокому значению R, более горячей дымоходной системе и лучшей тяге.
  • Затраты выше, чем на систему дымохода через крышу (но менее 90 градусов через систему стены).
  • Вам все равно придется иметь дело с холодным дымоходом, если прибор не вырабатывает тепло очень долго, и для восстановления тяги потребуется способ снова нагреть трубу. Для этого типа применения рекомендуется использовать затяжной хомут для предварительного нагрева дымохода.
  • Для установки настенного наперстка под углом 30 градусов требуется потолок не менее 8 футов, чтобы дымоход мог заканчиваться достаточно высоко для установки прибора и необходимых адаптеров.

Насколько сложно установить?

Трудно. Примерно 14-18 часов для пользователей с небольшим опытом, 8-10 часов для пользователей с продвинутыми строительными знаниями (ограждение дымохода, дополнительные уровни или смещения = дополнительное время).

Внешний вид дымохода 30 градусов

При установке в стене под углом 30 градусов сначала необходимо определить, где внешний дымоход будет выходить из конструкции. Из чего состоит внешняя стена, в которую будет вставлен наперсток? Если он обрамлен, вы очистите шпильки или придется отрезать шпильки? Несущая стена? В противном случае потребуется дополнительное обрамление.Есть ли что-нибудь снаружи, например, окна, линии электропередач или выступы, где дымоход будет прикрепляться к боковой части конструкции? Если вы живете в районе, где бывают сильные снегопады, куда тоже будет сползать снег с крыши? Если ваш дымоход находится на спуске, вам следует подумать о другом месте или использовать устройство для защиты от снега, чтобы дымоход не опрокинулся.

В многоэтажных зданиях убедитесь, что у вас есть безопасные места для установки опорных кронштейнов, чтобы выдержать вес дымохода, который может составлять несколько сотен фунтов.Ваш дымоход должен быть как минимум на 2 фута выше, чем что-либо в пределах 10 футов от него.

Настенная установка наперстка . Стенной наперсток предназначен для предотвращения передачи тепла в горючую внешнюю стену. Он также стабилизирует дымоход, обеспечивает переход между дымоходом и дымоходом класса А и защищает от непогоды. Настенный наперсток предназначен для установки между стойками стены, которые имеют 16 ″ OC. Это один из наиболее важных компонентов в сборке и должен быть установлен правильно.Если вы проходите через негорючую стену (например, бетон), вам понадобится корончатый сверлильный станок, чтобы пробить большое отверстие. Если стена из шлакоблока или кирпича, можно аккуратно удалить материал, просверлив небольшие отверстия по форме диаметра дымохода, а затем удалить материал молотком и зубилом. В этом типе установки наперсток для стены может быть стальной трубой, вбитой в кладку.

Настенные кронштейны . Настенные кронштейны используются для стабилизации дымохода из стороны в сторону, а некоторые из них также способны выдерживать вертикальную нагрузку.В многоэтажных приложениях помимо тройника требуется дополнительная вертикальная опора. Они должны быть прикреплены к балке обода на каждом этаже, что, по сути, является уровнем пола, так как в этой области есть много материала для крепления.

Софиты и свесы . Подвесы и свесы расширяют линию крыши за пределы конструкции. Если ваш не простирается более чем на 14 дюймов, вы можете выступать за выступы без необходимости разрезать или изменять облицовку, желоба или перекрытия.Выступы, которые выступают на 24 дюйма или больше, довольно легко проникнуть, не касаясь фасций или желобов. Некоторые люди предпочитают использовать здесь смещения и выходить за пределы выступа, но это создает проблемы с очисткой и опорой, потому что ничто не поддерживает дымоход выше смещений.

Удлиненные опорные кронштейны дымохода . Ваша дымоходная система должна заканчиваться не ниже 2 футов выше всего в пределах 10 футов. Это может поставить дымоход довольно высоко над облицовкой конструкции крыши с крутым уклоном.Эти кронштейны действуют как треноги и стабилизируют дымоход от сильного ветра.

установка новой установки через стену. Нужен старый совет по вопросу о нависании!

Хорошо, во-первых, я прокладываю черную трубу печки на протяжении всей моей установки, за исключением сквозной стены, которая представляет собой трубу класса A, проходящую через наперсток. При уходе у меня нет проблем согревать это место и сохранять его в тепле в течение нескольких дней. Долгое время я беру дымоходную трубу, потому что мне приходится чистить дымоход один или два раза в месяц.

Во-первых, я не собираюсь проходить через потолок и крышу, поэтому давайте сразу исключим это, я знаю, что это рекомендуется, но это не сработает для этого приложения, к тому же у меня уже есть дыра в стене.

В настоящее время у меня есть 2 куска дымохода SS класса A размером 36 дюймов, колпак и то, что выглядит как изгиб 15 градусов. Мой дымоход выходит из здания на высоте примерно 6 футов, поэтому будет очень трудно получить какую-либо поддержку с уровня земли на Я хочу купить и заказать настенную опору, но она стоит так близко к зданию, что не пропустит канун.Установка будет опорой на стену, 1 секция трубы доставит меня в канун, затем я планирую запустить как минимум еще одну секцию и, возможно, 2, если она понадобится. Итак, изнутри я поднимаюсь на 6 футов вверх, затем на 90 градусов в сквозную стену, на 4 фута наружу, затем еще на 90 прямо вверх с 2 36-дюймовыми секциями. Кто-нибудь знает, делают ли они удлиненную (не менее 12 дюймов) опору для тройника для внешней стороны, а также 12+ дюймовых настенных опор для оставшихся 1 или двух секций SS, чтобы вывести меня наверх. Я видел настенные опоры, но не могу найти тройник.Эти трубки — настоящие марки, я считаю, супервент — это бренд.

Я не хочу проходить канун, я хочу выйти за его пределы. Я понимаю, что моя тяга может быть не очень хороша в 90-е годы, моя печь также является задней вытяжной печкой, она не идет сверху, поэтому она выходит сзади на 90, затем через стену на 90, затем прямо вверх снаружи с 90. В настоящее время он работает нормально, но я действительно считаю, что моя холодная внешняя труба может вызывать у меня проблемы с сквозняком.

Как вы думаете, какие-нибудь идеи относительно удлиненного кронштейна для тройника снаружи, которые помогут мне накануне.ЕСЛИ я не могу найти, что мне, возможно, придется пробежать небольшой 30 градусов или что-то в этом роде, чтобы справиться с этим накануне, но это может вызвать проблемы с поддержкой и очисткой.

Как провести трубу печи через стену

Печная труба — лучшая альтернатива для отопления дома, если вы собираетесь снизить счета за коммунальные услуги. Использование печной трубы, которая сжигает биоразлагаемые материалы, такие как дерево, является более экологически безопасным, и поэтому это вариант для людей, которые хотят быть «зелеными». Тем не менее, важно правильно установить печную трубу из-за неправильной установки их. трубы могут быть пожароопасными.

Печные трубы требуют меньшего обслуживания, но всегда лучше проверять время от времени, чтобы увидеть какие-либо утечки воздуха на трубе или ненормальный сбор сажи. Убедитесь, что поблизости нет горючих материалов, которые могут стать причиной пожара. Всегда проверяйте, позволяет ли ваше здание устанавливать эти печи в вашем доме.

Если вы не уверены в способах установки таких печей, проконсультируйтесь со специалистом. Этот тип нагревательного устройства безопасен при правильном использовании, но может быть очень опасным при использовании в противном случае.Внимательно следуйте этим шагам, чтобы безопасно пропустить печную трубу через стену.

Шаг 1 — Найдите местоположение

Выберите место для вашей печной трубы. Лучше всего расположить его на высоте 36 дюймов по стене от плиты.

Шаг 2 — Получите размеры

Измерьте трубу печи и определите ее диаметр. Возьмите это число, умножьте на 3 и определите расстояние между трубой печи и стеной. Например, если диаметр трубы составляет 8 дюймов, зазор должен составлять 24 дюйма.

Шаг 3 — Сделайте стену

Сделайте кирпичную стену толщиной 3½ дюйма напротив любой горючей стены, к которой вы хотите провести трубу печи. Между горючими и кирпичными стенами должно быть 12 дюймов пространства.

Шаг 4 — Установите трубу печи

Установите трубу печи. Оставьте 9 дюймов воздушного пространства между трубой и любым горючим материалом. Купленный вами дымоход должен быть изолирован и иметь рейтинг UL. UL означает Underwriter Laboratories.Это компания, которая следит за тем, чтобы продукция соответствовала стандартам безопасности. Все, что не соответствует стандартам безопасности, может быть опасным, особенно при решении вопросов, касающихся отопления. Не следует даже рассматривать низкокачественные продукты, которые не соответствуют стандартам безопасности или не соответствуют стандартам безопасности, так как они могут вызвать пожар в доме.

Шаг 5 — Подсоедините трубу к дымоходу

Подсоедините трубу печи к дымоходу с помощью соединителя дымохода из стального листа 24 размера. Возьмите вентилируемый наперсток и вставьте в него трубку.Добавьте не менее 6 дюймов стекловолоконной изоляции, чтобы перекрыть дымоход. Надлежащая герметизация очень важна для того, чтобы тепло выводилось из дома, а не собиралось внутри дома или в системе отопления. Оставьте расстояние не менее ½ дюйма от соединения через стену с дровяной печью. Таким образом, происходит свободный выход газов из дымохода. При подсоединении чего-либо к трубе печи используйте винты для листового металла.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Дровяные печи в А-образных домах

Привет, есть ли особые требования для дровяных печей в каркасных домах? Ищу лучший способ установки.Спасибо большое.

Торри


Хи Торри,

Да, нужно разобраться с некоторыми важными проблемами. Во-первых, не пытайтесь поставить печь напротив одной из наклонных стен и вывести дымоход через стену / крышу далеко вниз по склону. Если вы попытаетесь это сделать, у вас будет очень высокий дымоход снаружи здания, и обеспечить устойчивость будет сложно, если не невозможно.

Вам нужно пройти через наклонную крышу, чтобы вентиляционная система оставалась внутри, но сделайте это возле пика.Безусловно, лучший подход — разместить печь возле одного из концов фронтона и установить дымоход на крыше чуть ниже пика. Это будет держать вентиляционную систему в основном внутри здания, где она будет оставаться достаточно теплой, и обеспечит наиболее стабильную и наименее уродливую установку дымохода. Это также означает, что вы можете выполнять установку с лестниц, а не с строительных лесов.

Иоанна

Повышение эффективности с помощью рекуператора тепла, установленного на дымоходе?

Мне любопытно, есть ли вторичные теплообменники вторичного рынка, доступные в качестве аксессуаров для бытового использования, которые будут использоваться для модернизации старых дооборудованных дровяных печей.Я просто пытаюсь найти способ обуздать эти горячие дымовые газы, прежде чем они все вырвутся из моей трубы. Есть ли что-нибудь, кроме покупки новой печи? Наш старый все еще работает, но он крайне неэффективен и выбрасывает в дымоход много горячих газов (особенно в самую холодную погоду, когда у нас большой пожар.

Кевин


Привет Кевин,

Рекламеры тепла, устанавливаемые на дымоходную трубу, были популярны, пока не стало известно, что все, что они делают, — это забивают креозотом.В Канаде они полностью запрещены из-за опасности, которую они представляют. Передовые технологии, высокоэффективные обогреватели достигают более высокой эффективности не за счет извлечения большего количества тепла из дымовых газов, а за счет более полного сжигания древесины. Кроме того, дымоход — это двигатель, приводящий в действие систему сжигания древесины, и для работы ему требуется тепло. Вы в большей степени повысите эффективность, полностью сконцентрировавшись на сжигании древесины без дыма, чем за счет снижения температуры дымовых газов. Вы получите более высокую эффективность, используя идеи, которые вы найдете в нашем разделе «Советы».

Иоанна

Стартер для барбекю в качестве грунтовки дымохода?

Привет! Иногда мой подвал наполняется дымом, когда я пытаюсь зажечь огонь — к счастью, это случается не слишком часто, даже если дровяная печь находится в подвале, а металлический дымоход выходит из подвала снаружи дома ( повезло мне!) …. В любом случае, мне было интересно, можно ли использовать один из этих электрических стартеров для барбекю, чтобы прогреть дымоход? (К вашему сведению, электрический стартер для барбекю, о котором я говорю, представляет собой металлическую катушку, которая становится докрасна при включении).Спасибо! Rich

шт. Я люблю ваш сайт и часто его посещаю!


Hi Rich,

Я подозреваю, что электрическая зажигалка для барбекю может работать, но она довольно энергоемкая и, возможно, требует много времени. И в зависимости от того, насколько мощна ваша обратная тяга, это может даже не сработать, потому что поток холодного воздуха, идущий по дымоходу, не позволяет горячему воздуху подниматься вверх. Я слышал о людях, пользующихся успехом с фенами, которые обычно направляют их вверх на дверцу для чистки дымохода, потому что вентилятор помогает направить немного горячего воздуха вверх.

Но нормальный подход к исправлению холодной обратной тяги перед попыткой разжечь огонь — это открыть ближайшее окно или дверь. Это нейтрализует отрицательное давление из-за эффекта дымовой трубы, засасывающей холодный воздух в дымоход. В большинстве случаев при открытых окнах или дверях поток в дымоходе сразу же развернется. Как только огонь зажжется и в дымоход попадет немного тепла, можно закрыть окно или дверь.

Попробуйте подход открытого окна. Как правило, он работает быстрее и не потребляет энергии, за исключением небольшой потери тепла.

Иоанна

Неисправность дымохода

У меня в подвале есть печь-франклин, которая находится в пристройке моего дома. Дымоход нержавеющий, трехстенный, проходит внутри дома по внешней стене. У меня ужасная проблема с нисходящими потоками, пока дымоход не прогреется. Новая пристройка не такая высокая, как старая часть моего дома, поэтому дымоход намного ниже, чем вершина старой части. Когда действительно похолодало, я видел, что дымоход над печью побелел от инея, а заслонка замерзла.Поднять дымоход или как?

Я действительно хотел бы использовать свою плиту, но моя жена терпеть не может вставать посреди ночи к детекторам дыма и к дому дыма, когда огонь гаснет. Любые идеи будут высоко оценены

Спасибо, Стив


Привет, Стив,

У вас классический тип отказа дымохода. Вы точно поставили диагноз. В режиме ожидания, когда в печи нет огня, ваш дом работает как дымоход лучше, чем дымоход.То есть эффект стека, создаваемый теплым воздухом в доме, создает небольшое отрицательное давление там, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать, поэтому он течет назад. Явление объясняется в нашем разделе Дымоходы.

Физика дымохода работает против вас. Единственный верный и надежный способ решить проблему — это (хотите верьте, хотите нет) изменить соотношение между дымоходом и домом, переместив печь в часть пристройки рядом с высокой частью дома и проложив дымоход вверх. через теплое пространство.Это сделает дымоход более эффективным, чем дымоход в доме, когда на улице холодно.

Просто поднять дымоход вряд ли получится. главным образом потому, что потеря тепла в высоком дымоходе, подверженном воздействию холода, настолько велика, что дымоход все еще не может конкурировать с домом. Теоретическая альтернатива — «обмануть» дымоход, заставив его думать, что он находится внутри дома, и в то же время поднять его так, чтобы он был выше дома. Это потребует создания изолированной загонки вокруг дымохода.

Но ваш дымоход имеет воздушное охлаждение, а это значит, что он будет охлаждаться сам, независимо от того, есть у вас огонь или нет.Дымоходы с воздушным охлаждением могут быть очень плохими, и ваш случай является хорошим примером того, почему их никогда не следует использовать. Единственное преимущество дымохода с воздушным охлаждением — это дешевизна. Но дымоход действительно паршивый.

Заполнение дома дымом посреди ночи просто недопустимо, не говоря уже об опасности. Кроме того, камины Франклина — это действительно ужасные дровяные горелки, которые дымят и перегорают и, как правило, разочаровывают своих пользователей. Если бы это была моя система, я бы вынул ее и начал заново.И я бы использовал массивный дымоход.

Иоанна

Проблема с дымоходом камина

У меня проблема с дымоходом в моем 40-летнем двухуровневом доме в Торонто, Канада. Дымоход находится вне дома и имеет три дымохода (2 для двух каминов [основной этаж и подвал], 1 для печи на природном газе / водонагревателя). Дымоход был однажды перестроен предыдущим владельцем над линией крыши. Кирпичи трескаются над линией крыши и разламываются.Мы установили стеклянные двери на камин на первом этаже, чтобы дым не попадал в комнату. В настоящее время мы не используем подвальный камин.

Я планирую заменить дымоход над линией крыши на соответствующий кирпич, новый венец, колпак от дождя и установить футеровку дымохода из нержавеющей стали для печи. Пока мы делали эту работу, мне было интересно, что мы можем сделать, чтобы камины стали более функциональными? Дымоход находится в нижней половине многоуровневого дома — должна ли высота дымохода быть выше, чем крыша более высокой стороны двухуровневого помещения?

Вы бы порекомендовали установить новый очаг? Можно ли будет когда-нибудь практично использовать подвальный камин или лучше перевести на газ? Можно ли ожидать, что стеклянные двери нам не понадобятся, так как они не пропускают тепло?

Извините за все вопросы, но я надеюсь, что вы сможете помочь.Спасибо, Даррен


Привет Даррен,

Этот дымоход имеет наихудшие характеристики. Во-первых, он выходит за пределы дома, а во-вторых, дымоход проходит через ограждающую конструкцию дома ниже своего наивысшего уровня. Обе эти проблемы подробно описаны в нашем разделе «Дымоходы».

Нет хорошего решения, потому что обе проблемы возникают из-за связи дымохода с домом. Ты не одинок; от этих проблем страдает жилищный фонд Северной Америки.

Обязательно установите футеровку для газовой печи.Еще лучше заменить газовую печь с вертикальной вентиляцией на конденсационную или с боковой вентиляцией, чтобы снизить риск попадания выхлопных газов в дом.

Что касается камина, учитывая, что вы находитесь в городе, вы можете подумать о каминной топке с прямым выпуском газа; не позволяйте никому уговаривать вас использовать вставку с вентиляцией B, которая, как правило, немного дешевле. Если вам нужны дрова и тепло, установите каминную топку, сертифицированную EPA, с полной облицовкой. Я бы посоветовал вам забыть о стеклянных дверях или открытом камине, если вы не очень дорожите своим здоровьем и безопасностью.

Иоанна

Проблема с наружным дымоходом?

Я только что купил дом с 40-футовым металлическим дымоходом для камина. Это в Вермонте, США. У меня проблемы с самого начала? Из того, что я прочитал, у меня есть две вещи, работающие против меня.

1. Дымоход находится снаружи.

2. Иногда здесь до -15 градусов по Фаренгейту.

Есть мысли, помощь, наводки?


Здравствуйте, считаю вашу оценку верной. Когда температура в дымоходе упадет на несколько градусов ниже комнатной, дом начнет функционировать как более эффективный дымоход, чем дымоход, и воздух будет засасываться в дымоход из-за низкого отрицательного давления в доме из-за эффекта дымовой трубы.Фактическая частота и серьезность холодных обратных тяг в любой данной системе зависит от множества факторов, но чем выше система и чем холоднее погода, тем сильнее обратная тяга и тем труднее ее будет исправить.

Некоторые люди рекомендуют установить загон вокруг дымохода, чтобы он оставался теплым, но я видел обратную тягу закрытых дымоходов, потому что в трубе просачивался холодный наружный воздух, и потому что без поступления тепла из дома даже внутренняя часть погона в конечном итоге остынет. Если у вас очень сильный обратный ток, я бы не рекомендовал погоню, если только вы не хотите тратить на это много денег.

Я бы рассмотрел вопрос о переустановке системы в доме. Я знаю, что это звучит возмутительно, но это возможно, и это было сделано. С другой стороны, если это дешевый заводской камин, то его низкая производительность вряд ли оправдает затраты, даже если бы он работал на полную мощность. Вы можете сэкономить свои деньги и установить хороший камин, сертифицированный EPA, и иметь возможность наблюдать за захватывающим огнем и обогревать им большую часть дома, но только если вы переместите дымоход.

Но, я думаю, лучше всего попробовать его этой зимой и посмотреть, с какой болью это будет жить.С такой системой, как ваша, с высоким потенциалом сильной обратной тяги, меня беспокоит то, что даже если вы можете получить возгорание, когда он отступит к угольному пласту, система может перейти в горячий обратный поток и заполнить дом дымом и монооксид углерода. Вот почему исправление холодной обратной тяги путем временного открытия ближайшего окна, чтобы нейтрализовать эффект стека, иногда не очень хорошая идея. Удачи с этим.

Иоанна

Высота и осадка дымохода

Подскажите, как правильно тянуть дымоход? Чем выше, тем лучше или меньше высота или какова должна быть высота над крышей?

Спасибо, Кит


Хай Кейт,

Дымоход должен выступать не менее чем на 3 фута над поверхностью крыши, через которую он проходит, и на 2 фута выше линии крыши или другого препятствия на горизонтальном расстоянии 10 футов.

Тягу в дымоходе определяют две вещи:

1. Высота дымохода

2. Температура дымовых газов

Более высокие дымоходы создают большую тягу, а дымоходы, подверженные внешнему холоду, — нет. Смотрите наш раздел о дымоходах.

Иоанна

Правильная высота дымохода

Мы унаследовали хороший дровяной отдельно стоящий камин, который мы можем установить в одной части нашего дома, но мы не знаем, какой высоты должен быть дымоход. Размер дымохода составляет около 22 см.Размер очага / решетки 80 х 50 х 50 см. Помещение имеет плоскую крышу примерно в 2,7 метра от пола. Существует ли уравнение для расчета высоты и размера дымохода? Нам не нужен очень высокий дымоход, если он не является абсолютно необходимым, так как зимой у нас сильный ветер и мы хотим избежать чрезмерных распорок. Ваша помощь будет оценена по достоинству

Фелисити


Привет Фелисити,

Во-первых, верх дымохода должен быть на высоте не менее 1 метра над уровнем крыши, чтобы предотвратить чрезмерную турбулентность.Во-вторых, хорошее практическое правило предполагает, что высота системы от уровня очага до верха дымохода должна быть не менее 4,6 метра. Похоже, вам понадобится как минимум 2 метра дымохода, выходящего из крыши. Одноэтажные здания с плоской крышей всегда представляют проблему с высотой дымохода, но я настоятельно рекомендую достичь цели в 4,6 метра, чтобы предотвратить попадание дыма в дом.

Но более важная проблема заключается в том, что отдельно стоящие камины ужасно неэффективны и обычно дымят в комнату.Я бы посоветовал вам отнести камин на свалку и купить себе приличный прибор.

Иоанна

Общий дымоход?

Может ли дровяная печь использовать общий одинарный дымоход из каменной кладки с другими газовыми приборами (котельная печь и водонагреватель)?

Спасибо, Пол


Привет, Пол,

Одним словом, нет. Большинство кодексов запрещают совместную вентиляцию древесины и газа, и не зря: их требования к проекту совершенно разные и несовместимы. Вытяжные колпаки на газовых приборах стравливают сквозняк до такой степени, что печь вообще не может работать, и она будет дымить как сумасшедшая, если вы откроете дверь.Газовые приборы предпочитают почти нулевую тягу у горелки, а дровяные печи — большую тягу.

Дровяной печи нужен собственный дымоход. К тому же дровяную печь нельзя ставить в топку. Дровяные печи — это обогреватели, поэтому их следует устанавливать в обогреваемом помещении, а не прятать где-нибудь в подвале.

Иоанна

Поставщики дымоходов

Мы заинтересованы в установке дровяной печи и задаемся вопросом, в каких местах (предположительно в Интернете) мы можем лучше всего узнать и купить необходимые нам печные трубы.Может ли быть канадская компания, где мы могли бы заключить более выгодную сделку с выгодным обменным курсом? Спасибо, Лиза


Лиза,

Когда вы говорите «печные трубы», я предполагаю, что вы имеете в виду дымоход, в отличие от дымовых труб, которые проходят между воротником дымохода прибора и дымоходом. Я думаю, вам следует прочитать наш раздел о дымоходах, прежде чем идти дальше.

Цена не должна быть для вас в первую очередь — безопасность — вот что важно.

Между прочим, я никогда не видел, чтобы кто-нибудь, в том числе и я, установил свой первый дымоход идеально.Все, что не идеально, может быть небезопасным. Я настоятельно рекомендую вам попросить самого опытного человека, которого вы можете найти, дать вам цитату, а затем взять ее оттуда.

Да, канадские компании и канадские поставщики есть по всей стране. Не знаю, почему вас беспокоит обменный курс. Люди в Канаде редко устанавливают дымоходы в США, если они не являются частью камина.

Иоанна

Экономия денег на дымоходе для дровяной печи? НЕА!

Привет, этой осенью я планирую установить дровяную печь, и у меня есть вопрос по дымоходу.Я буду устанавливать дымоход в раме высотой 25 футов с внутренними размерами 18 на 60 дюймов. Монтажник дымохода сообщил мне, что я мог бы использовать футеровку из нержавеющей стали с нулевым зазором (своего рода стекловолокно) вместо дорогостоящей трубы с тройной изоляцией. Для меня это звучит здорово, если это безопасная замена печной трубы.

Спасибо, Скотт


Скотт,

План кажется мне опасным. Вы уверены, что ваш установщик дымохода не думал о замене облицовки каменного дымохода? Невозможно представить, чтобы какой-либо ответственный установщик посоветовал вам установить изолирующую облицовку в рамной рамке, учитывая, что дом, скорее всего, сгорит в короткие сроки.Это вкладыши, а не дымоходы; их нужно установить в кирпичный корпус.

Надеюсь, вы передумаете. Ваш план экономии кажется мне чрезвычайно опасным. Если вы цените свой дом и безопасность своей семьи, сэкономьте деньги и купите надежный металлический дымоход с твердой изоляцией. Может быть, вам стоит поискать кого-нибудь еще, чтобы дать вам совет.

Иоанна

Изменение размеров дымохода

Я приобрел «усадьбу хиппи» в Манитобе, и, чтобы получить страховку, мне придется обновить дымоходы до типа «2100» (2-дюймовая изоляция).Справедливо — я за безопасность!

Главный обогреватель — Triumph с 8-дюймовым воротником, адаптированный к 7-дюймовому дымоходу. (На плите была этикетка, которой сейчас нет, поэтому я не могу сообщить подробностей.) Я могу захотеть или буду вынужден заменить и эту плиту, так как я думаю, что сейчас доступны лучшие конструкции, и я хочу свести выбросы к минимуму. Что-то сертифицированное EPA или что-то еще.

Судя по беглому исследованию (в пределах 200 км отсюда нет серьезных торговцев печками), у более новых печей обычно есть 6-дюймовые манжеты.Возможно, это впечатление искажено из-за небольшой выборки данных. 😉

Я не хочу вставлять новый блестящий дымоход, который не подходит для нынешней печи или для более позднего приобретения печи. Эти две цели могут быть несовместимы.

Вопрос: По-видимому, лучше всего иметь дымоход такого же размера, что и воротник печи. Если принуждать к адаптации размеров, что меньшее из двух зол — большая печь на дымоход меньшего размера или наоборот? (По крайней мере, это кое-что скажет мне о качестве существующей ситуации.)

По мнению моего техника (у меня нет опыта работы с системами отопления на дровах), дымоход меньшего размера будет иметь большую скорость дымовых газов и будет менее подвержен накоплению креозота, даже если на первый взгляд негабаритный дымоход интуитивно понравится новичку. Так или иначе, я подозреваю, что если разница в размерах будет слишком велика, у человека в конечном итоге возникнут проблемы другого рода.

Я думаю, что мне следует грызть пулю и покупать печь и дымоход одновременно, но, поскольку я знаю так мало, а поставщики находятся на таком расстоянии, я не хочу торопиться с этим.Между тем ночи становятся холодными.

Кстати, я бы хотел нанять квалифицированного поставщика / установщика печей, который позаботится об этом, но их нелегко найти здесь, и я содрогаюсь при мысли, что нужно сделать, чтобы доставить такую ​​на расстоянии. Когда вы спрашиваете об установщиках, люди смотрят на вас так, как будто вы с Венеры. Мысль о том, что вы не стали бы вставлять свой собственный дымоход, для них на грани странности. Но они выросли на этом, а я вырос на термостатах. 😉

Ура, Скотт


Скотт,

Ваша интуиция верна.Лучше использовать меньший 6-дюймовый дымоход. Лучше всего установить с ним новую сертифицированную EPA печь, но за исключением использования 8-дюймового Triumph на 6-дюймовом дымоходе, адаптируясь с 8 дюймов до 6 дюймов в нижней части дымохода (т. Е. Использовать 8-дюймовая дымовая труба к основанию дымохода) почти по всем указанным вами причинам.

Cal


Скотт ответов:

Большое спасибо. Буквально вчера это подтвердила и рассматриваемая страховая компания.

Старый «Триумф» не похож на плохую печь, хотя я знаю, что новый агрегат будет хорошей инвестицией.Я только что переехал сюда и стараюсь немного снизить стоимость обновлений! Гораздо важнее не закрывать перед собой двери.

Искренне благодарим за помощь.

Ура, Скотт

Температура дымовых газов

Я пытаюсь найти обычные диапазоны рабочих температур дымовых газов дровяных печей и каминов. Также, если глиняные лайнеры имеют испытанную рабочую температуру.

Спасибо, Миро


Привет Миро,

Температура дымовых газов сильно колеблется из-за различий в приборах, системах вентиляции, топливе и рабочих условиях, но диапазон может быть от температуры окружающей среды до примерно 2100 ° F.Обычно работающая система будет работать при температуре от 200 ° F до 1000 ° F, в зависимости от того, где и когда в цикле записи вы ее измеряете.

В стандарте глиняной футеровки только сказано, что они не должны размягчаться при 2100 ° F. Для глиняных лайнеров эксплуатационных испытаний не существует. Они имеют тенденцию выходить из строя из-за теплового удара, вызванного быстрыми перепадами температуры, например, во время пожара в дымоходе.

Иоанна

Разрушители запаха, пожалуйста!

У меня в подвале одноэтажного дома установлен камин типа «обогреватель».Дымоход представляет собой каменную кладку с облицовкой из глины и кирпичом на внешней стене. Размер вкладышей составляет 12 дюймов, как рекомендовано производителем камина.

Я не пользовался камином много лет после его установки, пока не закончил семейную комнату в этом районе. После первого пожара я загорелся, и дымоход остыл — из дымохода в камин и семейную комнату шел очень сильный запах сажи — даже при закрытой заслонке! Дымоход работал исправно, пока горел огонь.В нем было много сквозняков, и он прикрыт сверху колпаком дымохода.

Мой вопрос: нужно ли мне просто разжечь больше костров, чтобы «подготовить» дымоход, чтобы выжечь лишнюю влагу и т. Д., Которая могла образоваться за многие годы неиспользования? и Есть ли какие-либо химические вещества, которые можно использовать в камине для устранения этих запахов? (После прочтения ваших статей я понял, что моя основная проблема — дымоход находится на внешней стене и не изолирован)

Буду признателен за любые комментарии — потому что я люблю горящий огонь и отсутствие запахов после этого, и моя жена сказала, что суд по бракоразводным делам будет следующим, если эти призрачные запахи снова войдут в дом.Спасибо! Рон


Рон,

К сожалению, у вашей проблемы нет простого решения, потому что это, как вы говорите, вызвано взаимоотношениями между дымоходом и домом. Вы можете использовать пищевую соду или аналог, чтобы уменьшить запах, но это сработает только в том случае, если вы тщательно очистите систему, а затем больше не будете ее использовать. Вот несколько вариантов;

  • установите уплотнительную заслонку в верхней части дымохода, чтобы остановить обратную тягу между очагами пожара (Lymance и Locktop — популярные бренды с тросовым приводом) (заслонки горловины камина вообще плохо уплотняются).
  • установить каминную топку с облицовкой дымохода из нержавеющей стали; это уменьшит объем и интенсивность обратной тяги, превратит камин в серьезный обогреватель, а облицовка дымохода будет стремиться изолировать дымоход от внешнего холода.

Это мои лучшие предложения. Удачи, надеюсь, разводом это не закончится.

Иоанна

Что лучше: каменная кладка или металлические дымоходы?

Я хочу знать, каков будет срок службы дровяного дымохода вне дома, сделанного из блоков и черепицы, а не изолированной трубы из нержавеющей стали.


Срок службы каменного дымохода во многом зависит от того, как он используется и обслуживается. Сильный пожар в дымоходе может мгновенно взорвать облицовку кафеля, а несоблюдение требований по уходу за крышкой или короной раз в год или два может привести к попаданию воды.Если вы живете в районе с отрицательными температурами, это может привести к быстрому ухудшению состояния. Хорошо построенный и ухоженный дымоход из каменной кладки может прослужить долго. Обратите внимание, что оболочки из бетонных блоков не так хороши, как кирпичные, потому что а) они поглощают воду и разрушаются при циклах замораживания / оттаивания и б) они менее устойчивы, потому что существует меньше взаимоблокирующих соединений, которые соединяют структуру вместе.

В целом, из всех дымоходов, которые допустимы согласно строительным нормам, дымоход из бетонных блоков является худшим.Тот факт, что вы собираетесь выставить его на улицу, что мы категорически не рекомендуем, делает его действительно паршивым вариантом.

Металлические дымоходы хорошо зарекомендовали себя, и на большинство их деталей распространяется гарантия. Они, как правило, не нуждаются в таком же уходе, как кладка, чтобы прослужить долгое время.

Короче говоря, любой вариант может быть эффективным, хотя в целом мы склонны отдавать предпочтение металлу, а не традиционной кладке, потому что он протестирован, сертифицирован и имеет некоторую изоляцию для сохранения тепла облицовки.

Иоанна

Вопрос по стальным дымоходам

Здравствуйте, я нашел ваш сайт полезным и интересным.Наш дом в Массачусетсе полностью отапливается дровами. Дом очень хорошо утеплен, ему всего 15 лет. Я велел почистить местного трубочиста, и он сказал, что нам нужно установить стальную облицовку внутри дымохода — примерно за 3000 долларов (два дымохода). Обычно мы горим с довольно плотной заслонкой, поэтому в дымоходе не очень жарко. Но меня удивляет, что такой молодой дом нуждался в таком ремонте. Что вы думаете о стальных вкладышах дымохода? Как мне получить объективное мнение? Энди


Энди,

Вкладыши для дымоходов из нержавеющей стали широко используются уже более тридцати лет.Это отличный способ обновить вышедшие из строя дымоходы из кладки. Кладочные дымоходы могут выйти из строя всего за три года, в зависимости от того, как они используются. Я бы порекомендовал вам получить еще одну оценку лайнера, просто чтобы убедиться, что указанная вами цена является справедливой.

Забивание дровяного оборудования — основной способ разрушить дымоходы, поскольку оно является основной причиной пожара в дымоходе, а также является причиной образования конденсата в дымоходе, что является действительно разрушительным. Вы должны избегать тлеющих пожаров из-за ущерба, который они наносят вашей системе и окружающей среде.Возможно, вы захотите прочитать статьи в разделе «Советы».

Иоанна

Присоединение к двухдводной трубе

Мне нужна информация. о подключении дровяной печи к дымоходу, в котором есть две вставки. У меня уже есть газовая печь в одной из вставок, могу ли я поставить дровяную печь в другую?

Спасибо, Бет


Бет,

Для правильной терминологии у вас есть дымоход, в котором есть два дымохода — отверстия, через которые проходят дымовые газы.Дымоходы окружены вкладышами (не вставками).

Отвечая на ваш вопрос, да, вы можете подключить дровяную печь к другому дымоходу, если он соответствует требованиям норм. Вам действительно нужна местная помощь, чтобы убедиться, что соединение будет эффективным и безопасным. Трубочисты хороши при проверке существующих дымоходов.

Иоанна

Неприятный запах из подвала печи

В последние 2-3 месяца у нас были проблемы с дровяной печью.Он находится в нашем подвале. Мы проснулись посреди ночи от тяжелого запаха креозота. Мой муж прочистил дымоход и заменил трубу от печи к дымоходу. Печь у нас уже 3 года, и эта проблема возникает впервые. Кроме того, поскольку он заменил трубку в этот последний раз, там, где она стыкуется, капает креозот.

Спасибо за вашу помощь.

el


Привет,

Трудно диагностировать такую ​​проблему, не видя систему и дом, тем более что вы не предоставили много информации.Похоже, у вас холодная обратная тяга, обычно связанная с установками, в которых печь установлена ​​низко в доме, а дымоход идет вверх по внешней стене. Смотрите статьи в нашем разделе Дымоход.

Если кто-то из членов вашей семьи любит спать с приоткрытым окном для свежего воздуха, это может быть проблемой. Любая протечка в доме сделает холодную обратную тягу более вероятной и более мощной. Я настоятельно рекомендую вам нанять трубочиста или специалиста по печи / каминам, чтобы он осмотрел систему и дал вам совет.

Кроме того, поскольку вы сообщаете о капающем креозоте, вполне вероятно, что плита тлеет. Вы также можете поискать в доме источники высокой влажности, такие как большое количество дров или белья, которое сушится. Низкая температура дымовых газов из-за тления является частой причиной неправильной вентиляции дыма. Возможно, вы захотите прочитать статьи в разделе «Советы», чтобы узнать, как поддерживать более высокую температуру дымовых газов.

Иоанна

У Джо есть наружный дымоход. Что он теперь может сделать?

Я взорвал его и построил металлический дымоход снаружи дома, заключенный в каркасную рамку.Я предполагаю, что у меня будут проблемы с обратной тягой, о которых вы говорили в своей газете «Злой внешний дымоход». Что я могу сделать сейчас? Поможет ли вставка какой-нибудь выдувной изоляции в загон вокруг трубы?

Спасибо, Джо


Джо,

Да, ваша система будет склонна к холодному вытяжке, но прежде чем ответить, мне нужно разобраться с проблемой изоляции вокруг трубы. Если бы вы действительно так поступили, вместо того, чтобы просто использовать ваты из стекловолокна в промежутках между стойками каркаса погоны, вы, скорее всего, сожгли бы свой дом.Необходимо поддерживать воздушное пространство вокруг дымоходов, иначе они перегреются. Пожалуйста, не вдыхайте изоляцию в полость. Если вы хотите утеплить, кладите его только между стойками. Кроме того, изоляция и воздушные барьеры в пазах должны быть защищены оболочкой, чтобы предотвратить их нагревание и падение на дымоход.

Ряд факторов влияет на то, насколько сильным может быть холодный бэкдрафтинг и насколько велика проблема, например:

  • Насколько холоден у вас климат? Чем холоднее климат [или погода], тем сильнее обратная тяга.Дома в Канаде и северных штатах США страдают от сильных задержек. У жителей южных штатов нет [но, конечно, у них есть другие проблемы]
  • Какова высота вашего дома и дымохода? Более высокие дома и дымоходы имеют более агрессивную обратную тягу. Вот почему задние тяги печи из подвала кажутся более сильными, чем тяги из печи основного этажа
  • Где утечки в вашем доме? Чем выше утечки, тем сильнее обратная тяга. Если у вас негерметичный люк на чердаке, много встраиваемых светильников на высоком уровне, воздуховоды с принудительным обогревом на чердаке или вы любите спать с открытым окном на втором этаже, у вас будут более сильные обратные тяги.

На самом деле плохая вещь в наружных дымоходах заключается в том, что меры по их устранению либо неэффективны, либо непривлекательны, либо дороги, либо все три, поэтому мы, как правило, стараемся не устанавливать дымоходы снаружи в первую очередь.

Рассмотрим следующие комментарии в контексте трех упомянутых выше пунктов.

Изоляция желоба может кому-то помочь, но большая часть тепловых потерь от типичных желобов связана с утечкой, поэтому его герметизация [включая верхнюю и нижнюю] не менее важна, чем изоляция.Единственный способ по-настоящему починить дымоход снаружи — это заставить его думать, что он внутри. Это будет означать, что внутри будет такая же температура, как и в доме, чтобы дымоход оставался достаточно теплым, чтобы конкурировать с эффектом трубы дома. С действительно хорошо запечатанным и изолированным желобом вы можете вентилировать его в дом, с парой пассивных вентиляционных отверстий вверху и внизу каждого этажа, так что конвекционный поток сохранит внутри загон почти такое же тепло, как и в доме. Эта стратегия — единственная гарантированная работа, и то только в том случае, если она выполняется хорошо

С другой стороны, если у вас достаточно мягкий климат, а ваш дом достаточно короткий, а утечки в нем относительно низкие, и вы поддерживаете огонь большую часть зимы, и вы сжигаете дрова ярко, горячими и чистыми, у вас никогда не будет проблема с холодным бэкдрафтингом.

Иоанна

Когда ветрено, у нас дымный дом

Мы установили новую дровяную печь с уже существующим дымоходом, когда переехали в наш дом три года назад. Прошлой весной и этой зимой у нас были проблемы с попаданием дыма в дом через патрубок дымохода, где он попадает в потолок. Когда это впервые произошло прошлой весной, мы думали, что это могло быть из-за инверсии давления. Этой зимой, однако, каждый раз, когда дует ветер, кажется, что у нас дымится дом.Дымоход у нас прямой, внутри одноэтажной пристройки к полутораэтажному дому. Дымоход мы чистим часто (примерно 5-6 раз за зиму). Есть ли у вас какой-либо диагноз проблемы, где мы можем получить помощь и как мы можем ее исправить? В первую зиму у нас не было этой проблемы.

Спасибо, Эд


Привет,

Проблемы такого рода настолько сложны, что я мог бы долго писать вам о возможных способствующих факторах. Я не могу этого сделать.Но вот несколько идей.

1. Дымоход, установленный в одноэтажной секции двухэтажного дома, должен конкурировать как дымовая труба с домом, особенно когда огонь не горит или когда температура дымохода низкая, например, когда огонь тлеет. Возможно, это не основная причина, но это снижает способность дымоходов пропускать воздух и газ в любых условиях.

2. Необходимо обратить внимание на то, при каком направлении ветра возникает проблема. Если утечка происходит, когда ветер дует со стороны одноэтажного дома, вам нужно искать утечки с подветренной стороны дома на двухэтажной стороне, особенно утечки высокого уровня, такие как открытые окна спальни второго этажа или протекающий чердак.Эта ситуация может привести к понижению давления в доме и засасыванию дымовых газов через дымоход в комнату.

3. Тлеющие пожары — основная причина неисправностей такого типа. Убедитесь, что вы горите маленьким горячим огнем и не позволяйте огню тлеть. Древесина должна гореть, пока не превратится в древесный уголь.

4. Если на дымоходе нет заглушки, возьмите ее; открытые дымоходы чрезвычайно уязвимы для неблагоприятных ветров. Поднятие дымохода может помочь вывести его верх из зоны положительного давления, вызванного действием ветра.

В идеале вы могли бы заключить контракт с кем-то, кто может прийти к вам домой и диагностировать это, но таких людей трудно найти. Сначала проконсультируйтесь с местными трубочистами или давними продавцами печей и каминов.

Иоанна

Вкладыш из нержавеющей стали в дымоход каменного камина

Какие есть варианты ремонта дымохода? Мы работаем над проектом, где есть два действующих камина, возрастом примерно 75-80 лет. Владелец хочет, чтобы камины отреставрировали.Можно ли использовать облицовку из нержавеющей стали в дровяных каминах? Джим


Привет Джим

Да, могут, но это не изящное решение, потому что соединение над горлом и демпфером сложно выполнить и редко выполняется хорошо. Поскольку мы на сайте woodheat.org считаем, что древесину не следует тратить впустую только для того, чтобы посмотреть, как она горит, но она должна обеспечивать энергетическую выгоду за счет передачи тепла в комнату, мы рекомендуем установить каминную топку с полностью нержавеющим вкладышем наверху. дымовая труба.В этом случае лайнер подбирается по размеру к топке, а не к камину, и соединения могут быть надежными и прочными. Дополнительным преимуществом вставки является то, что она повысит устойчивость к проникновению дыма в комнату и уменьшит загрязнение наружного воздуха от камина. На наш взгляд, это единственное экологически ответственное решение.

Если ваш клиент настаивает на сохранении обычного камина по историческим или ностальгическим причинам, гораздо лучшим решением, чем нержавеющая сталь, является сплошная система облицовки, заливаемая на месте.Этот изоляционный цементный материал значительно улучшает структурную целостность дымохода и улучшает его характеристики за счет его изоляции.

Вам нужно найти поставщика SolidFlue, Arens, Golden Flue, Supaflue и, возможно, есть несколько других, о которых я не могу вспомнить в данный момент. Трубочисты обычно могут сказать вам, есть ли там местный поставщик.

Иоанна

Камин не может делить дымоход

Я купил старый дом в Филадельфии.Система отопления газовое, горячее воздушное. Дымоходов две. Один проветривает систему отопления и кондиционер; тот находится в гостиной. Другой вентилирует нагреватель горячей воды. Я хочу добавить камин в гостиной. Я бы предпочел дерево. Она должна быть очень маленькой, так как размер гостиной 14 X 16.

Есть ли способ утилизировать дымоход, выводящий воздух из системы отопления? Если нет, то сколько будет стоить установка нового дымохода для дровяного камина (фигура шарового парка в порядке).Дом двухэтажный и очень маленький.

Мне лучше с камином с прямым отводом газа? Любой совет будет очень признателен !!! Сьюзан


Сьюзен написала:

«Можно ли как-нибудь использовать дымоход, выводящий воздух из системы отопления?»

Нет, дымоход нельзя использовать и для камина, и для отопления.

На рынке имеется множество фабричных каминов всех форм и размеров. Им не нужен фундамент, их можно поставить практически в любом месте, а прокладка дымохода по всему дому выполняется без проблем.Вам нужно посетить несколько магазинов по продаже каминов, посмотреть, что у них есть и что они говорят.

«Мне лучше с камином с прямым отводом газа?»

Мы не те люди, которые спрашивают о газовых каминах. Поскольку все остальные посоветуют вам переходить на газ, в том числе и большинство продавцов каминов, я предлагаю вам, если вы хотите разжечь настоящий огонь, единственный вариант — дрова.

John

Что такое отдельно стоящая дровяная печь?

Что такое отдельно стоящая дровяная печь?

Довольно простое определение дровяных печей состоит в том, что они представляют собой металлические ящики, сделанные таким образом, что внутри можно разжечь дровяной огонь, так что металл нагревается и нагревает комнату.

Каким бы базовым ни было это определение, на самом деле для изготовления современных дровяных печей требуется много инженерных, новых технологий и испытаний. Это очень эффективные обогреватели (в диапазоне КПД 90%, например, газовые или масляные печи). Поскольку они используют возобновляемое топливо (дрова), которое можно найти повсюду, этот «обогреватель старой технологии» является отличным выбором для отопления дома в 21 веке. .

«Отдельностоящая» дровяная печь означает, что печь не устанавливается в камин.(Этот тип дровяной печи называется каминной топкой. Некоторые отдельно стоящие печи
стоят на ножках, другие — на пьедесталах, но все они располагаются на высоте не менее нескольких дюймов над полом.

Дровяные печи с отводом воздуха

Древесный дым выходит из верхней или задней части печи, и вы используете дымовую трубу, чтобы переносить дым через комнату от печи к дымоходу. Если он выходит сзади, часто используется тройник, чтобы дым двигался ВВЕРХ. Для печей с верхней вентиляцией дымоход входит прямо в верхнюю часть печи.

Дрова обычно загружаются через переднюю дверцу печи. Двери часто имеют высокотемпературное стекло, поэтому вы также можете смотреть на огонь, когда он нагревает комнату.

При установке отдельно стоящей печи у вас обычно есть три способа отвода дыма из дома:

  1. Первый — « сквозь стену ». Установка через стену — это место, где вы проводите дымоход, идущий от печи, к стене, где может быть существующий дымоход.Во многих домах есть каменный (кирпичный или блочный) дымоход, в который вы можете «нажать», чтобы вентилировать дровяную печь. Итак, все дымоходы не каменные, но многие из них — это секции заводского изготовления. Если у вас нет дымохода, не беспокойтесь об этом — у вас просто установлен заводской дымоход. Дымоход соединяется с дымоходом у стены.
  2. Второй способ — когда у вас дымоход прямо над плитой . Это не естественное событие, если только оно не случайно.В большинстве случаев этот метод предназначен для людей, которые решают: «Я хочу, чтобы печь прямо здесь», и печь, вероятно (хотя и не обязательно), вентилируется через верх. В этом случае дымоход установлен прямо над печью. Это очень распространенный и хороший способ выполнить работу.
  3. Последний метод — установка печи с подом . Напомним, каминные топки устанавливаются в камины, а не в отдельно стоящие печи. Однако вы можете вентилировать отдельно стоящую печь через камин.Обычно это означает, что печь с задней вентиляцией находится перед камином (на очаге). Дымовая труба выходит из задней части печи и поднимается вверх через горловину камина, чтобы выпустить дым через дымоход. Это отличный способ установить печь. Обратите внимание, установка топочной печи требует, чтобы в дымоход был вставлен вкладыш соответствующего размера. Дымоходы камина наверняка будут слишком большими для дровяной печи.

Примечание о облицовке дымохода надлежащего размера. : В 1970-х годах многие дровяные печи были втянуты в камин с дымоходом, во много раз превышающим размеры печи.В результате образовалось невероятное количество креозота и смол, которые не могут удалить дымоходные щетки, и в те дни сгорели многие дома. Слово мудрым: соблюдайте правила.

Какой лучше покупать?

Вам доступны хорошие печи, а не такие. Конечно, есть вещи низкого уровня, которые вы можете получить у крупного массового продавца. Они, вероятно, действительно соответствуют минимальным стандартам EPA, но эти минимумы постоянно повышаются… но они действительно работают.

Чугун

Современные чугунные дровяные печи могут быть очень эффективными, а отливки действительно хорошо выглядят и обычно привлекательны для глаз. Чугун имеет репутацию наиболее равномерно излучающего тепло. Таким образом, чугун может быть проблематичным в отливках с большой поверхностью, которые иногда трескаются. К тому же они обычно дороже вариантов.

Сталь

Стальные печи также очень эффективны и, как правило, являются наиболее экономичным вариантом. Сталь нагревается и быстрее всего начинает отдавать тепло.Стиль стальной печи в наши дни может быть очень хорошим, в зависимости от дизайнера производителя. Например, у них могут быть латунные двери или другие элементы, делающие их визуально привлекательными. Сталь имеет хорошую репутацию в отношении долговечности; вы не часто слышите о потрескавшихся стальных панелях.

Сталь и чугун

Еще один хороший вариант — сочетание стали и чугуна. Вероятно, это означает, что печь стальная, а дверца — чугунная (обычно со стеклом). Очень привлекательный внешний вид.

Можно ли вентилировать дровяную печь через внешнюю стену?

Как работают дымоходы

Для достижения наилучших результатов вентилируйте дровяные печи через внутреннюю стену.

Дымоходы или дымоходы для дровяных печей или каминов работают по принципу: чем горячее труба или дымоход, тем больше тяга доставляется в огонь. Правильно установленные вентиляционные механизмы предотвращают обратную тягу, обеспечивая всасывание или тягу, которые не позволяют дыму попасть в ваш дом. Дымоход в основном действует как машина с шестеренчатым приводом: тепло создает тягу, тяга приносит воздух для горения, сгорание делает огонь более горячим, более горячий огонь создает большую тягу, и процесс начинается снова.Кроме того, правильно изолированные дымоходная труба или дымоход сохраняет выхлопные газы горячими до тех пор, пока они не выбрасываются в атмосферу, тем самым создавая большую тягу с меньшим количеством тепла и экономя топливо в процессе.

Вентиляция через внутреннюю стену

По мере того, как теплый воздух внутри вашего дома поднимается вверх, он создает низкое давление в нижних частях дома и высокое давление в верхних частях дома. Это явление известно как эффект суммирования, который описывает плоскость нейтрального давления, создаваемую, когда давление в вашем доме равно давлению в атмосфере снаружи.Если вы установите дымоход или дымовую трубу в центре дома, это устранит эффект трубы, потому что дымоход остается таким же теплым, как и дом, но, если он установлен в соответствии с нормами, выше вашего дома. Поскольку дровяная печь, вентилируемая через внутреннюю стену, создает более эффективный огонь, подавляя эффект стека, она согревает дом с меньшим количеством дров и устраняет проблемы с холодной печью.

Отвод воздуха к внешней стене

Если вы выберете отвод дровяной печи к внешней стене, вы можете почувствовать сквозняк и неприятный запах.Это происходит в первую очередь из-за того, что тяга, создаваемая дымоходом, меньше или холоднее, чем эффект трубы, создаваемый в доме принципом подъема теплого воздуха. Поскольку дымовая труба на внешней стене не может устранить эффект трубы, размещение печи там также может привести к холодному очагу и менее эффективной дровяной печи. Если у вас нет другой альтернативы, кроме как выходить на внешнюю стену, убедитесь, что дымоход или дымоход хорошо изолированы, чтобы избежать недостатка теплого воздуха, окружающего вытяжное отверстие, и связанных с этим проблем.

Удаление воздуха из печи на древесных гранулах

Если ваш единственный способ вентиляции — через внешнюю стену, вы можете выбрать печь на древесных гранулах в качестве альтернативы дровяной печи. Печи на древесных гранулах работают за счет сжигания пеллет из опилок, которые через бункер подают в камеру сгорания. В большинстве моделей автоматическая зажигалка зажигает топливо, которое, в свою очередь, нагревает печь и, в конечном итоге, дом. Пеллетные печи требуют вентиляционного отверстия для забора свежего воздуха и вытяжного вентиляционного отверстия. Оба типа вентилируются напрямую наружу, что исключает необходимость использования дымохода или дымохода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
