Дымоход для бани кирпичный: Дымоход из кирпича в бане своими руками: как выложить трубу самостоятельно

Дымоход из кирпича в бане своими руками: как выложить трубу самостоятельно

При строительстве загородных домов чаще всего выбирают такой материал, как кирпич, дымоход, баня и некоторые другие вспомогательные сооружения из которого служат долго. Если раньше при строительстве бань, банные печи не имели дымохода и парные топились по-черному, то сейчас вы не увидите налета сажи на стенах бани, не почувствуете неприятного запаха гари и не будете подвергаться опасности отравления угарным газом. Те, кто смог построить кирпичную баню своими руками, без труда справятся с сооружением дымоходной трубы. Главное — следовать всем правилам безопасности и понимать все особенности процесса.

Правильный монтаж кирпичной трубы для бани гарантирует ее водонепроницаемость и надежность эксплуатации.

Строительство дымохода для бани — ответственное дело. При совершении малейшей ошибки банная печь может перестать функционировать. Поэтому все этапы технологического процесса должны выполняться аккуратно и без спешки. Ни в коем случае не следует допускать проникновения угарного газа в помещение, поэтому каждый участок дымохода должен быть проверен по нескольку раз.

В банях можно строить как наружные, так и внешние дымоходы. Чаще всего предпочтение отдается внутренним конструкциям, не нарушающим общего архитектурного стиля бани. Кроме того, подобный метод отведения дыма способствует сохранению большего количества тепла в помещении. Еще одним преимуществом внутреннего дымохода является лучшая, по сравнению со внешним, тяга. Ухаживать за ним намного проще, не требуется и дополнительной теплоизоляции. При строительстве внешнего дымохода не придется проделывать отверстие в крыше, что является основным его преимуществом.

Варианты обустройства дымоходной трубы

Схема кирпичного дымохода.

Разводка системы отведения дыма включает в себя трубу, соединительные элементы и фланцы. Материалы для строительства дымоходных труб должны выдерживать высокие температуры, не выделяя при этом токсичных химических соединений. При строительстве используют следующие материалы и инструменты:

• огнеупорный кирпич;
• цементный раствор;
• мастерок;
• соединительные элементы;
• минеральную вату.

Различаются подобные конструкции по способу отведения продуктов горения. Чтобы через дымоход не выходило тепло из помещения, его размещают ближе к внутренним сторонам стен, в таком случае обеспечивается наилучшая тяга. Если подобное размещение дымоходной трубы все же невозможно, необходимо сделать ее стенки толстыми. Толщина стенок дымохода выбирается в зависимости от температуры окружающей среды.

Если зимой температура воздуха не опускается ниже -20°С, то можно сделать трубу со стенками толщиной не более 38 см. Если вы проживаете в северных регионах, этот параметр увеличивается до 65 см. При наличии в бане нескольких печей из кирпича необходимо организовать отдельную систему выведения дыма для каждой из них. Если такое невозможно на высоте 70 см, система рассекается. Внутренние стенки дымохода не должны иметь каких-либо неровностей, сделать ее идеально ровной не получится, однако следует максимально снизить количество изгибов. Это будет препятствовать скоплению сажи внутри дымохода из кирпича, что поможет избежать возгорания.

Технология строительства дымохода для кирпичной печи

Этапы кладки распушки дымохода.

Если основание печи выполняется по стандартным схемам, затруднений с формированием дымоходной трубы из кирпича не возникнет. Как только завершится выкладка последнего ряда основания, начинается формирование трубы. Происходит это обычно после укладки 12-19 ряда, когда перекрывается боковая дверца печи. Через 2 ряда начинают формировать 2 канала размером в 1 кирпич. В дальнейшем они будут объединены.

С правой стороны проем заполняют кусками кирпичей для перекрытия пространства над ядром. Расстояние между кладкой и ядром должно составлять около 3 см, все пустоты нужно заполнить теплоизоляционным материалом.

следующем ряду пространство над ядром исчезает окончательно, после чего начинается формирование смещения каналов в сторону середины. Для того чтобы предотвратить разрушение кладки в дальнейшем, над ядром выкладывают дополнительный кирпичный ряд. Следующий ряд становится началом сужения трубы из кирпича. В это же время монтируют задвижки. Далее кладка плавно перетекает в стандартную распушку. Основным моментом самостоятельной кладки дымоходной трубы является недопущение появления трещин и сколов на материале.

Сечение трубы не должно быть больше допустимого, это замедлит подъем продуктов горения. Проще всего приобрести готовую конструкцию, однако и ее нужно уметь правильно монтировать. При установке трубы ее конец должен выводиться на улицу не менее чем на 50 см. В местах стыков дымохода и крыши устанавливают выдру, которая защитит баню от проникновения осадков. Первым признаком неправильной установки дымохода является появление черного налета на стенах бани. В этом случае нужно осмотреть трубу на предмет трещин и сколов и заделать их.

Заключительные моменты

Построить дымоход из кирпича можно и своими руками. Важно внимательно отнестись к обустройству кирпичной кладки, выбрать качественные материалы и заделать все зазоры. Для правильной работы банной печи за системой отведения дыма необходимо ухаживать. Самым простым способом очистки является механический.

Это достаточно грязная работа, поэтому все вещи из бани нужно будет вынести.

Щетку вставляют в трубу и аккуратно проталкивают кверху. Вращать щетку не нужно, иначе инструмент может сломаться.

Если сажи в трубе немного, можно попробовать затопить печь осиновыми дровами. При их горении создается хорошая тяга, выводящая сажу наружу. Кроме того, горение этой древесины сопровождается выделением большого количества тепла, от которого выгорают смолистые остатки дров хвойных пород.

Те же свойства имеются и у картофельных очисток, однако заготовить их в нужном количестве весьма проблематично. Более популярными являются химические средства, при горении которых сажа выводится наружу либо разрушается.

пошаговое руководство и схема установки

Дымоход – важная часть в строительстве бани. Для его установки нужна схема, а еще — пошаговый план действий. Руководство по монтажу дымопровода своими силами есть в этой статье. Узнайте, как сложить собственными руками прочную конструкцию из кирпича.

Содержание

Особенности кирпичного дымохода

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

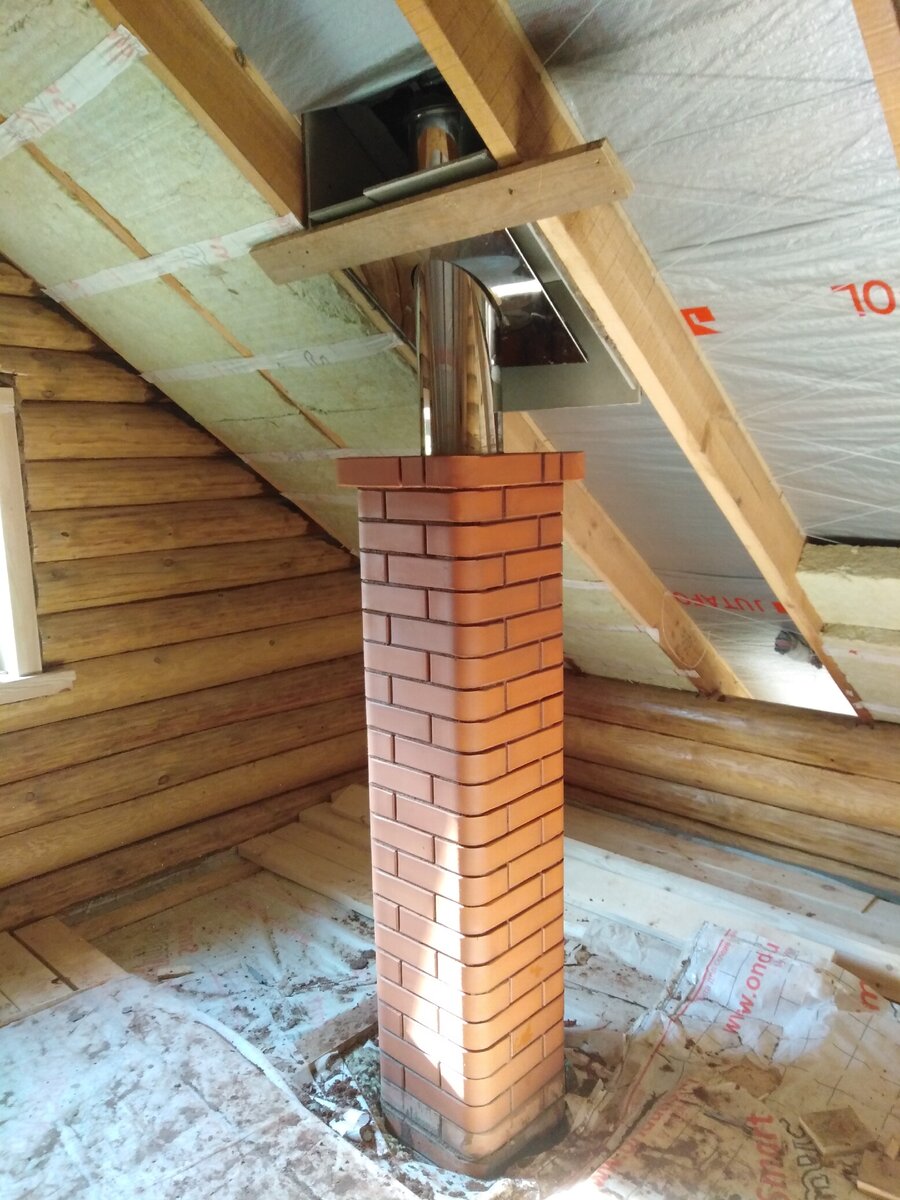

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

• отличная тяга практически при любых погодных условиях;
• долговечность, длительный срок службы;
• высокая пожаробезопасность;
• хорошее накапливание и сохранение тепла;
• внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Совет. Делая кирпичный дымоход для бани своими руками, не увлекайтесь идеей придать ему необычную форму. Разнообразные выступы и изгибы будут провоцировать накопление сажи. Самостоятельно вычистить такую трубу практически невозможно. Лучше остановиться на конструкции в форме цилиндра.

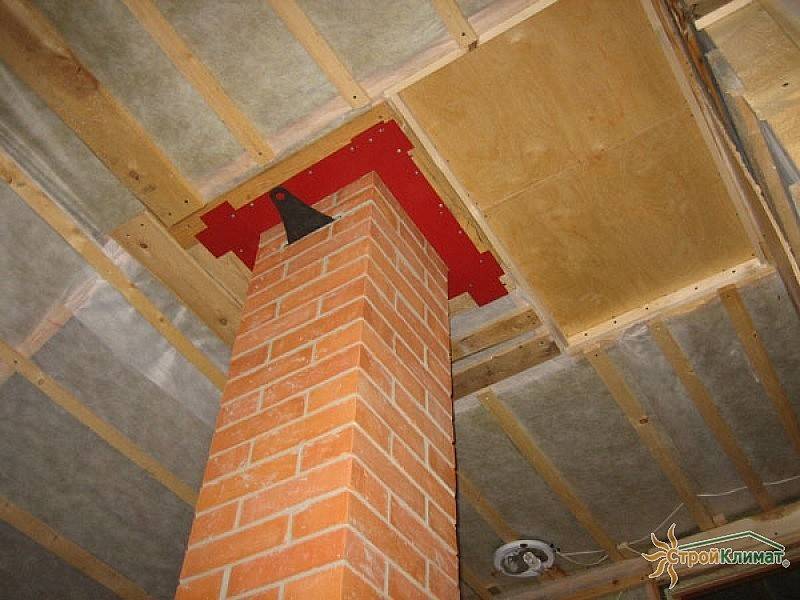

Монтаж дымохода из кирпича.

Пошаговая инструкция

Прежде всего определитесь с тем, какой дымоход будете строить: коренной или насадной. Далее изучите несколько схем и определитесь, какой вариант укладки кирпича является для вас самым понятным. Заготовьте необходимые инструменты: мастерок, уровень, дрель, шпатель, болгарку. Запаситесь непосредственно самим кирпичом – лучше взять красный огнеупорный, а также раствором. Здесь единого стандарта нет, кто-то пользуется цементным, кто-то – глиняным.

Внимание! При возведении насадной конструкции кладка самой печи должна завершиться за 0,5-0,6 м до потолка. Далее будет идти дымоходный канал.

Если вы решили сделать насадную трубу, придерживайтесь такого порядка действий:

• По выбранной схеме выложите первую часть конструкции, т.н. шейку дымохода. Проследите, чтобы в каждом новом ряду середина кирпича закрывала шов между двумя кирпичами предшествующего ряда.

Виды дымохода: схема

• Выложите таким способом 3-4 ряда. Не забудьте вмонтировать задвижку для регулировки тяги (примерно после 2-го ряда).
• По схеме начните выкладывать разделку (распушку). Она устанавливается на уровне всех перекрытий и служит для них изоляцией от чрезмерно высокой температуры, поскольку имеет толщину 0,35-0,4 м.
• Делайте кладку, сдвигая кирпичи на 1/3 в наружную сторону, чтобы расширить дымоход. Для подгонки рядов придется делить кирпичи на несколько частей. Выложите по схеме 6 рядов, причем последний должен быть уже без сдвига в сторону.

Внимание! Внутри сам дымоходный канал должен иметь прежний размер, поскольку утолщение идет только за счет внешних стенок.

• Далее в несколько рядов снова выложите основную трубу (стояк), соблюдая первоначальный размер дымохода.
• Займитесь кладкой выдры – той части дымохода, которая возвышается на кровлей и выполняет функции распушки плюс защищает трубу от попадания осадков: первый ряд должен быть идентичен последнему ряду разделки; со второго ряда начинается расширение в наружную сторону, снова на 1/3; по выбранной схеме укладываются все 8 рядов выдры.
• Снова в несколько рядов выложите шейку трубы.

Помните, что внутренняя часть дымохода должна быть гладкой

• Сделайте кладку оголовка – двух рядов, нижний из которых также выступает наружу. Чтобы определиться с высотой трубы, измерьте угол крыши. Если он меньше 12°, дымоход должен возвышаться не более чем на 0,5-0,6 м над коньком. Если труба находится ниже по склону, ее нужно делать вровень с коньком или же под углом не более чем на 10° к нему.
• Займитесь гидроизоляцией трубы в том месте, где она проходит через крышу. Используйте для этого, например, рубероид, а затем прикройте его специальным пристенным профилем или гидроизолирующей лентой.

Совет. Не лишней будет дополнительная противопожарная защита распушки. Готовую конструкцию можно смазать асбестом, обмотать войлоком, который пропитан глиной, или установить вокруг нее металлический короб, внутрь которого нужно насыпать песок или, например, керамзит.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы.

Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Совет. Размеры ячеек искрогасителя не должны превышать 5 мм. Совсем маленькие тоже не подойдут, поскольку не будут пропускать дымовые газы. Так же, как и дымоход, сетку нужно регулярно освобождать от сажи, чтобы не возникло такой опасной для жизни обратной тяги.

Строительство печи для бани: видео

Дымоход для бани своими руками: фото
