Монтаж дымохода из сэндвич труб инструкция

Дата публикации: 14.08.2018 11:23

Металлический дымоход, пожалуй, является лучшим вариантом для самостоятельного монтажа. Он состоит из легких и компактных деталей, которые незаменимы, если в первичном проекте здания вообще не предусмотрено место для вывода дыма.

Сэндвич дымоход очень прост в установке – достаточно просто соединить детали конструкции и дополнительные элементы в правильной последовательности. Разумеется, даже тут нужно учесть некоторые нюансы.

Инструкция

При сборке и монтаже нужно учесть следующие моменты:

Крепление сэндвич дымохода начинается от печи или камина. Начальное звено присоединяется к выходному патрубку источника дыма. Щели прикрываются заглушками. Трубы входят друг в друга (один край всего уже другого – перепутать будет сложно). Это нужно, чтобы конденсат беспроблемно опускался вниз.
Стыковаться должна и внутренняя труба. Соединить их одновременно бывает сложною. Рекомендуется выпустить внутреннюю трубу наружу со свесом в 15 сантиметров, а только потом стыковать внешние элементы.
Готовый стык придется усилить. Нужен оцинкованный хомут, обворачиваемый вокруг соединительного узла. Дальше он стягивается гайками или проволокой. Труба обрабатывается герметиком, невосприимчивым к перепадам температур (выдерживает до 1 тысячи градусов).

Дальше по аналогичной схеме крепятся дополнительные элементы: тройник, наконечник, углы и др. Через каждые два метра дымоход прислоняется к стене. Кронштейны помогут усилить крепление, чтобы избежать поломки и нагрузки на стояк. По ситуации допускается монтаж горизонтальных звеньев – их длина не должна превышать 1 метра.

У нас вы можете заказать

Монтаж дымохода Монтаж сэндвич дымохода Монтаж дымохода из нержавейки Монтаж керамического дымохода Монтаж дымохода через крышу Монтаж дымохода через стену

При установке нужно снять пленку, которой покрываются трубы сэндвич. Помните об отступке, которая должна соответствовать строительным нормам.

Кладка трубы на крыше

Рекомендуется отделить составную кровельного пирога от главной плоскости. Создается небольшой деревянный короб, который отводит разогретую трубу от крыши. Не стоит забывать о нормах СНиП – деревянные детали должны установиться поодаль от дымохода. Короб для крыши внутри наполняется изоляционным элементов, невосприимчивым к горению (например, бытовая вата).

Изоляционные части режут «конвертом».
Края выводят к поперечным балкам, где крепят гвоздями или при помощи скоб.
Изоляционная пленка прижимается обрешеточными брусьями. Пароизоляционная пленка крепится база для укладки части отделки.
Утеплитель должен быть обезопасен от влаги, потому по стенкам короба идет сильное уплотнение из клеевого состава.

Монтаж дымохода из сэндвич труб через крышу можно выполнить своими силами. Главное учесть все строительные нормы и правила крепления, чтобы обеспечить сохранность и качество конструкции.

Вам также будет интересно

Как происходит установка дымоходов Установка дымохода через потолок Как выбрать дымоход Инструкция по монтажу дымохода Как правильно установить дымоход своими руками

Монтаж сэндвич дымохода своими руками

От того, насколько качественно выполнен монтаж сэндвич дымохода, зависит не только комфорт, но и безопасность проживания в доме. В статье в общих чертах разберем, о чем идет речь и как лучше подойти к делу.

Содержание:

Что такое сэндвич-дымоход
Как рассчитать размеры сэндвич-дымохода
Выбор дымохода сэндвич для монтажа
Типы соединения сэндвич-труб
Монтаж сэндвич дымоходов
Монтаж сэндвич дымохода через стену
Монтаж дымохода из сэндвич труб через крышу

Что такое сэндвич-дымоход

Выбор разнообразных материалов для установки систем удаления дыма невероятно велик. Но именно стальные сэндвич дымоходы получили особенно широкое применение при возведении частных домов.

Речь идет в данном случае о паре труб с разными диаметрами, которые вставлены друг в друга. Между ними имеется небольшое расстояние. Все это пространство заполняется негорючим материалом – минеральной ватой для изоляции и утепления.

У таких конструкций есть масса несомненных преимуществ. По сравнению с кирпичными аналогами они стоят недорого, а монтируются очень быстро. Вся система весит немного. Внутренние стенки конструкции – гладкие. За счет этого тяга становится лучше, а сажи образуется меньше. Производят системы из кислотостойких сортов нержавеющей стали, так что готовое сооружение служит действительно долго.

Температура выходящих газов и дыма зависит от типа топлива и отопительного котла. Чем она выше, тем сильнее нагревается и труба, а значит, и все конструктивные элементы, сквозь которые она идет. Можно примерно ориентироваться на следующие цифры:

котел газовый – 120 – 200 ° С;
котел пеллетный – 120 – 250 ° С;
котел на дизтпливе – 150 – 250 ° С;
котел пиролизный – 160 – 250 ° С;
камин, печь – 350 – 650 ° С;
печь банная – 400 – 700 ° С;
котел на угле – 500 – 700 ° С.

Если дерево ничем не защищено, оно начнет обугливаться уже при 200 ° С. Деревянная поверхность, будучи хорошо высушенной, загорается от источника открытого огня уже при 270 – 290 ° С. Если же ее подвергать постоянному нагреву в течение более, чем суток, воспламенение возможно и при температуре от 170 ° С.

Очевидно, что соблюдение мер противопожарной безопасности выходит на первый план. Малейшая ошибка может обойтись слишком дорого.

Как рассчитать размеры сэндвич-дымохода

Для определения оптимального диаметра трубы важно заранее выяснить условия, в которых ее будут эксплуатировать. Мощность отопительной печи, в частности, зависит от площади помещения, а также от планируемого температурного диапазона.

Обычно для отопления каждых 10 кв. м. хватает 1 кВт. А значит, для помещения в 100 кв. м. нужна печка с мощностью в 10 кВт. Далее индивидуально подбираются прочие параметры.

Для подбора системы для отвода продуктов горения от отопительного котла важно выяснить его мощность, а также тип топлива. Чем горячее газы, которые идут по проходу, тем сильнее нагреется и он. Ниже всего температура у газовых котлов (120 – 200 ° С), выше всего – у угольных (до 700 ° С).

При выборе сэндвич-дымохода нужно смотреть на диаметр, прежде всего, внутренней трубы: чем мощнее печь, тем он должен быть шире. Так, для помещения в 4 кв. м. нужна печь в 3.5 кВт, а диаметр выхода из нее – 158 мм. А для помещения в 90 кв. м. – печь в 9 кВт и отверстие в 220 мм.

Есть свои нормативы и для открытых топок, хотя их и не рекомендуют устанавливать. Выходной канал в этом случае не должен превышать 1/100 от совокупного объема котла. Иначе тяга будет слабой, к тому же возможны завихрения масс воздуха с продуктами горения.

Совокупная высота всей конструкции должна быть не меньше 5 м. Если установка сэндвич дымохода будет выполнена без учета этого условия, возможна обратная тяга – а значит, задымление помещения.

Важно подумать и о выводе верхней части через крышу. Если кровля скатная, край дымохода делайте выше конька минимум на 0. 5 м, особенно если расстояние от него до середины трубы не превышает 1.5 м. Если удаленность составляет 1.5 – 3 м, лучше, чтобы дымоход заканчивался в горизонтальной плоскости на том же уровне, что и конек. Если же она превышает 3 м, лучше, чтобы верхний край был на 10 градусов ниже конька.

При выводе системы на плоскую кровлю верхний край располагаем на расстоянии в 0.5 – 1.5 м. При недостаточности размеров, длину вывода сквозь кровлю можно увеличить до 30 см. Но при этом обязательно использование особых укрепляющих растяжек.

Выбор дымохода сэндвич для монтажа

Поскольку температура горения у разных котлов и на разном топливе может отличаться, особую роль играет состав стали, из которой выполнены обе трубы – внутренняя и внешняя. Стоит также отметить, что на стенках дымохода после прогорания иногда остаются сера, а также соляная и серная кислота. Различные марки стали по своему «относятся» к таким агрессивным воздействиям.

Отметим самые популярные типы:

AISI 304 содержит много хрома и никеля, устойчива к высоким температурам, а при невысоких наоборот – становится хрупкой;
AISI 316 – сплав высоколегирован, он стабилизирован молибденом, стоек к кислотным воздействиям, не подвержен коррозии;
AISI 321 – также высоколегирован, стабилизирован уже титаном, годится при средних температурах (до 800 С), но при контакте с серой коррозирует;
AISI 430 – пригоден при не очень больших температурах, поскольку уровень его сопротивляемости агрессивным воздействиям невысок, коррозируется, в целом используется в недорогих, доступных моделях.

Невооруженным взглядом марку и вид стали обычно не определить, так что обычно для этого используется магнит. Отдельное внимание важно уделять характеристикам материала. Качественная сталь не притягивает магнит. Если же вдруг сплав не слишком хорош, вы четко заметите притяжение.

Важно думать не только о материале, но также и о толщине – так, чтобы сооружение справлялось с запланированными нагрузками. Как правило, на изготовление обоих контуров сэндвич-панелей идет жаростойкая, высоколегированная сталь, толщина которой 0.5 – 0.7 мм. Такой материал будет стойким к воздействиям и химическим, и конденсата. Сделанные из нержавейки трубы сочетаются с отопительными приборами любого типа. Главное – точно подобрать марку стали с учетом максимума вероятной температуры газов, которые будут отводиться.

Делают оба контура таких труб не только из нержавейки, но также и из оцинкованной стали. Подобные изделия обычно стоят существенно дешевле. Однако они запросто деформируются, стоит только температуре превысить 450ºС.

Компромиссом может послужить внешний контур из оцинкованной, а внутренний контур – из нержавеющей стали. Толщина металла внутренней трубы в таком случае составляет обычно 0,5 мм, внешней стенки – 1 мм.

Однако при подборе толщины стенок внутренней трубы при использовании газа стоит учитывать диаметр:

130 – 450 мм – 0,5 мм;
около 500 мм – 0,6 мм;
больше 500 мм – 0,8 мм.

Если прибор работает на твердом топливе, при выборе толщины стенок учитывается температура продуктов горения:

до 450ºС – 0.6 мм;
больше 450ºС – 0.8 мм.

Кроме того, при работе на твердом топливе в конструкции дымохода должен быть не утепленный участок, который присоединен прямо к выходному патрубку устройства. Как правило, для этого используется монотруба, сделанная из жаропрочной нержавеющей стали, толщина стенки которой составляет 0,8 – 1 мм.

Особое внимание нужно уделить толщине стенки кожуха, находящегося с наружной стороны изделия. Этот параметр напрямую зависит от его диаметра:

до 450 м – 0,5 мм;
больше 500 мм – 0,6 мм.

Внутренний диаметр трубы, как правило, подбирают, учитывая параметры отопительного устройства. В целом площадь поперечного сечения дымохода обычно рассчитывают, опираясь на тепловую мощь котла. Однако по всей высоте сооружения размер должен быть не менее сечения выходного патрубка используемого прибора.

Размеры диаметров минимальных сечения канала, отводящего дым, в зависимости от мощности применяемого прибора отопления должен быть следующим (внутреннее/внешнее сечение):

до 3.5 кВт – 120/180 мм;
3.5 – 5.2 кВт – 140/200 мм;

5.2 – 7 кВт – 150/200 мм;
от 7 кВт – 200/260 мм.

Толщина теплоизолирующего слоя также подбирается с учетом температуры газов, которые будут отводиться. Если мощность газового котла низкая или средняя, а температура отводимых от него газов 250ºС, толщина утеплительного слоя может составлять 30 мм. Если прибор мощный газовый или работающий на жидком топливе, а температура не превышает 450ºС, толщина уже должна доходить до 50 мм. Если же устройство работает на твердом топливе, особенно на угле, то дым может прогреваться даже до 1000ºС – тогда толщина теплоизолятора обязана иметь уже все 100 мм.

Обязательно обращайте внимание на эти параметры – они напрямую влияют на вашу безопасность!

Типы соединения сэндвич-труб

Из наиболее распространенных способов соединения различных модулей дымохода отмечают следующие:

Раструбами соединяют обычно модули, фаска которых с одной стороны немного шире, чем с другой. Таким образом, обеспечивается достаточная степень герметичности всего канала в целом.

Если у модулей гофрированные края, высокая точность при монтаже не требуется. Ведь герметичность каждого стыка в этом случае обеспечивается благодаря использованию больших объемов высокотемпературного герметика (к слову, довольно дорогого).
Фланцевая методика позволяет собирать конструкции, у которых нет препятствий к выходу дыма, однако стыки закрыты плохо. В такие стыки может просачиваться немало влаги, повреждающей слой теплоизоляции.
И наконец, при байонетном подходе детали соединяют между собой, перемещая по оси и поворачивая, иногда с боковым смещением.

Монтаж сэндвич дымоходов

Существуют также различные подходы к собственно монтажу дымоходов. Выбор зависит от массы факторов:

расположения основного котла или печки;
наличия и обилия свободного пространства;
конструктивных особенностей самого дымохода;
личных предпочтений зказчика.

В целом, дымоход монтируют либо снаружи, либо внутри, т.е. через стену или через крышу.

У нас вы можете заказать

Монтаж дымохода Монтаж дымохода через крышу Монтаж дымохода через стену Монтаж дымохода из нержавейки Монтаж керамического дымохода

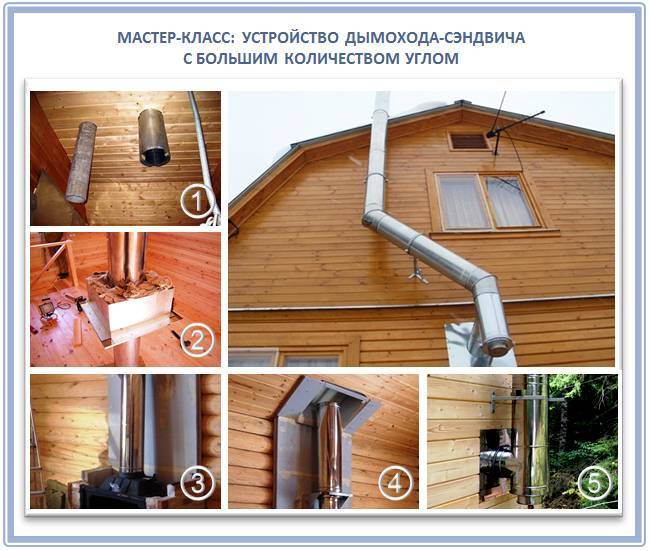

Монтаж сэндвич дымохода через стену

Если вы выберете наружный монтаж сэндвич трубы дымохода, то у вас будет газоход, который соединит выпускной патрубок прибора отопления с трубой, вышедшей наружу прямо через стену. Чтобы обеспечить достаточную тягу, труба, отводящая дым, не должна быть в высоту ниже уровня конька крыши. А лучше, чтобы она даже возвышалась над ним.

Участок этой конструкции, идущий по горизонтали, должен быть не длиннее 1 м, а расстояние от края крыши – никак не меньше 0.5 м. Чтобы наружный дымоход функционировал нормально, обязательно обустройте наружное утепление.

У подобного способа установки дымохода есть масса преимуществ:

в доме экономится полезная площадь;
снижается риск возникновения пожаров;
кровельное покрытие сохраняется во всей своей целостности;
труба внутри дома не портит интерьер.

Монтаж дымохода из сэндвич труб через крышу

Если вам больше нравится установка сэндвич дымохода через крышу, тогда система отведения дыма будет состоять из вертикальной части, идущей вверх прямо внутри дома. Важно, чтобы стыки отдельных модулей выполнялись вне перекрытий – как междуэтажных, так и чердачного. Так вы избежите препятствий для проверки степени их герметичности.

Чтобы защитить от существенных температур места, где проходит дымоход, используются проходные патрубки, а также потолочно-проходной узел. Чтобы герметизировать стык с покрытием крыши, выполняется крышная разделка.

Есть свои преимущества и у внутреннего расположения трубы, отводящей дым, строго по вертикали:

обеспечивается более стойкая тяга;
обслуживать конструкцию удобнее и проще;
утепление не требуется;
архитектурный облик фасада вашего дома не страдает.

Правда, при этом отнимается некоторая часть полезной площади внутри помещения. В процессе возведения конструкции дороже обойдется обустройство точек прохода сквозь потолок, перекрытия, кровлю. Да и герметичность вашего кровельного покрытия, конечно, нарушится.

Подведем итоги

В целом сэндвич дымоходы – современные системы, удобные и комфортные в повседневной эксплуатации. Главное – ответственно подойти к подбору их состава, толщины и прочих параметров, а также заказать монтаж у профессионалов. И тогда новая конструкция успешно прослужит вам не один год!

Вам также будет интересно

устройство и установка прохода через крышу, как правильно крепить

Правильно установленный качественный дымоход — залог безопасной эксплуатации печи в загородных домах, банях и загородных домах. В последнее время стали популярны дымоходы из сэндвич-труб. Несмотря на ряд нюансов при монтаже, такие трубы пользуются популярностью из-за невысокой цены и хороших технических характеристик.

Особенности конструкции

Большая часть пожаров в частных домовладениях возникает из-за грубых нарушений технологии монтажа печного оборудования, в том числе труб дымоудаления. Современные сэндвич-трубы более пожаробезопасны, чем обычные. Сэндвич каминного типа представляет собой трехслойную трубу. Эти изделия изготавливаются из нержавеющей или оцинкованной стали.

Как правило, для котлов и газовых котлов используют оцинкованные модели, так как материал плохо устойчив к высоким температурам и выгорает. Поэтому сэндвич-трубы из нержавеющей стали более универсальны и могут устанавливаться к твердотопливным котлам.

Сэндвич состоит из трех слоев.

Внутренний контур. Представляет собой цилиндр круглой формы толщиной от 1 мм. Внутренняя труба изготовлена из цельного листа металла посредством герметичного сварного шва. Благодаря антикоррозийным свойствам материала для изготовления сэндвич-трубы он не боится воздействия влаги и конденсата.
Изоляция. Расположен между внутренним и внешним слоями. Он не позволяет теплу от трубы нагревать крышу и другие близлежащие элементы, а также не дает остыть дыму при движении по дымоходу, что значительно снижает образование сажи на стенках трубы. Это позволяет чистить дымоход гораздо реже, чем с обычными трубами. Для утепляющего слоя применяют огнестойкие материалы высшего класса, например, минеральную вату из базальта, способную выдерживать температуру от 7000 С. Толщина утепляющего слоя в зависимости от материала и производителя может варьироваться от 40 до 60 мм.
Внешний корпус. Может быть изготовлен из нержавеющей стали или других металлов. Чтобы не повредить гальванический слой нержавеющей стали, препятствующий коррозии, шов выполняется лазерной сваркой. Варианты сэндвич-труб из нержавейки с наружным контуром самые экономичные, из меди и латуни дорогие, но очень эффектные на вид.

Дымоходы типа «сэндвич» состоят из дополнительных элементов. Их высота и диаметр могут сильно различаться в зависимости от производителя, поэтому лучше всего приобретать все комплектующие и комплектующие одной марки.

Преимущества и недостатки

Как и любые изделия, сэндвич-дымоход имеет как свои преимущества, так и недостатки.

Положительные аспекты включают некоторые аспекты.

Высококачественная изоляция. Внутренний слой надежно защищает элементы кровли, расположенные рядом с дымоходом, от тепла и огня. Благодаря этой особенности сэндвич-трубу можно выводить как на крышу, так и на фасад здания.
Недорогой и простой в обслуживании и ремонте. Так как копоть не образуется, нет необходимости часто чистить. В случае поломки найти и заменить дополнительные детали также не составит труда даже самостоятельно. Тем более, что на рынке представлено множество производителей и моделей сэндвич-труб.
Легкая конструкция. Сэндвич-дымоход в несколько раз легче классического варианта кирпичной кладки. Это позволяет не создавать дополнительную нагрузку на фундамент здания.

Без конденсата. В обычных дымоходах из-за разницы температур внутри и снаружи образуется влага, что приводит к коррозии металла и постепенному разрушению, что может быть очень опасно. Сэндвич, благодаря особой конструкции, лишен этого существенного недостатка.
Привлекательный внешний вид. По сравнению с обычными трубами из стали сэндвич выглядит более презентабельно и аккуратно, особенно если внешний контур выполнен из благородной меди или латуни.
Простая установка. Фланцевое или байонетное крепление используется для крепления трубы дымохода из сэндвича, что позволяет самостоятельно вывести дымоход через крышу и зафиксировать его.
Низкая стоимость. Сэндвич-дымоходы из нержавейки – самый бюджетный вариант, из латуни и меди – подороже.

Недостатков не много.

Короткий срок службы. Через 10-15 лет такой дымоход приходит в негодность и требует замены, тогда как кирпичная труба может прослужить 20 и более лет.
Уменьшенная герметичность во время работы. Это связано с постоянным воздействием температурных перепадов на участки сэндвич-трубы.

Однако, несмотря на недостатки, сэндвич-труба является отличной альтернативой классическим дымоходам, с более быстрой и простой установкой.

Принципы монтажа

Чтобы дымоход был установлен правильно и не было риска возгорания или отравления угарным газом, необходимо соблюдать строительные нормы и правила пожарной безопасности.

Необходимо руководствоваться следующими принципами:

в месте соприкосновения дымохода с кровлей или фасадом здания следует укладывать теплоизоляцию с помощью трубы или стального короба;
ни в коем случае нельзя соединять сэндвич-трубу напрямую с входным патрубком печи; такие дымоходы устанавливаются только на выходе;
дымоход монтируется так, чтобы стыки не попадали на границу с кровлей;
диаметр сэндвич-трубы по всей длине должен совпадать с диаметром трубы котла отопления;

длина горизонтальных участков не должна превышать 1 метра, так как они значительно снижают тягу;
Внизу дымохода установлено ревизионное окошко, через которое можно легко контролировать состояние трубы;
все доборные элементы должны совпадать по диаметру, чтобы не образовывались зазоры, снижающие пожаробезопасность трубы;
для удобного монтажа трубы между стропильной системой крыши используются отводы с углом 450; два колена 450 используются для образования прямого угла;
если дымоход проходит в непосредственной близости от стен, то их защищают асбестовым волокном.

При монтаже внутреннего контура трубы каждый следующий элемент вставляется внутрь предыдущего, а внешний контур собирается в обратном порядке.

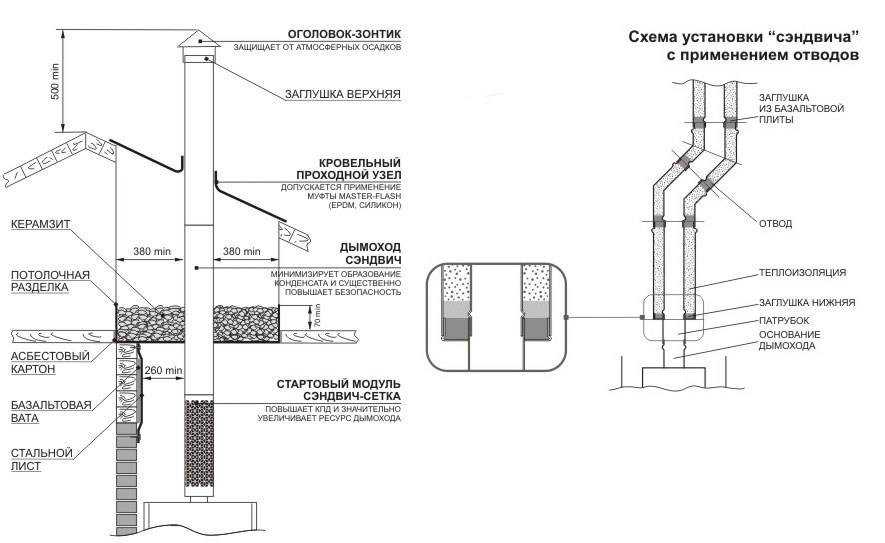

Последовательность сборки

Устройство сэндвич-дымохода через крышу требует учитывать расположение полов и несущих балок и учитывать минимальное расстояние от трубы до горючих предметов (стены, потолок) 13 сантиметров.

Последовательность монтажа следующая:

В потолке имеется отверстие с отступом 250 мм от края трубы. Края отверстия закрываются утеплителем. Можно использовать минерит, который крепится саморезами или гвоздями.
Труба дымохода уложена в коробку. Он должен располагаться вертикально.
Лишнее пространство заложено минеральной ватой из базальта. На лицевой стороне дизайнерский лист из нержавеющей стали.

При выводе чердака в крыше прорезается отверстие. В месте прохода укладывается гидро- и пароизоляция крест-накрест.
После этого на трубу вплотную к кровле надевается мастер-фланец, к его юбке придается необходимая форма.
Место соединения магистрального смыва и труб тщательно промазывается термостойкой герметизирующей массой. Как крыша под резиной.
Каждое крепление дополнительно затягивается специальным хомутом.

Сэндвич трубы — идеальное решение для дымоходного оборудования не только печи, но и котла или газового котла. Его установка не требует много времени и сил и может быть выполнена своими силами при условии соблюдения инструкции по монтажу и норм пожарной безопасности.

Подробнее о монтаже дымохода из сэндвич-труб смотрите далее.

Рекомендуем к прочтению

варианты дымохода для топки в бане, размеры и монтаж дымоходных конструкций, монтаж своими руками

Дымоход является неотъемлемой частью многих видов котельного оборудования и играет важнейшую роль в обеспечении безопасность и эффективность отопительных приборов. Дымоход является основной частью любого дымохода, поэтому от правильности его выбора и монтажа будет зависеть безотказное функционирование системы отопления в целом. Одной из разновидностей дымоходов является модульное изделие, которое из-за многослойной конструкции получило название сэндвич-трубы.

Технические характеристики

Сэндвич-труба представлена в виде цилиндрической конструкции из «нержавейки» и состоящей из двух вложенных друг в друга труб разного диаметра. Кольцевое пространство в таких моделях заполнено негорючим теплоизоляционным материалом, что предотвращает перегрев дымохода и снижает количество конденсата, образующегося на внутренних стенках трубы. Для изготовления внутреннего контура многослойных труб используются различные материалы, такие как жаропрочная нержавеющая сталь, латунь и медь. В качестве изоляционного слоя также используются некоторые материалы, такие как базальтовая вата, вермикулит и керамическая вата. Использование базальтовой ваты – наиболее выгодный вариант с точки зрения экономии средств.

Однако максимально допустимый уровень термической нагрузки для такого материала составляет всего 600 градусов. Вермикулит по своим эксплуатационным свойствам занимает промежуточное положение между базальтовой и керамической ватой. Материал легкий и выдерживает температуру до 1150 градусов. Керамическая вата обладает особой деформационной, термической и химической стойкостью и рассчитана на температурные нагрузки до 1260 градусов.

Толщина утеплителя может варьироваться от 3 до 15 см и зависит от места установки и функционального назначения модели. Внешняя труба изготовлена из нержавеющей стали и покрыта цинком. Оцинковка значительно повышает устойчивость внешнего модуля к коррозионным процессам и значительно продлевает срок службы дымохода. При правильном монтаже и регулярном уходе металлические экземпляры могут прослужить до 15 лет.

Но сэндвич-дымоходы делают не только из металла. Керамика используется для производства особо мощных и прочных тяговых устройств. Керамические модели имеют более тяжелый вес и требуют обустройства капитального основания при установке. Преимуществом таких изделий является отсутствие риска коррозии и более длительный срок службы. При своевременном и правильном уходе керамические модели могут прослужить до 30 лет.

Металлические копии представляют собой модульные комплекты, из которых собирается дымоход нужной формы и длины. Один модуль имеет длину 100 см и стыкуется с другим по принципу соединения канализационных труб, когда более узкий конец трубы вставляется в более широкий. Комплект сэндвич-труб состоит из креплений, с помощью которых конструкция крепится к несущим опорам, узла сбора и отвода конденсата, флюгера, препятствующего возникновению эффекта обратного подпора, защитного грибка и конусов. Грибок и флюгеры не используются в конструкции дымоходов газовых котлов, поэтому этот факт необходимо учитывать при выборе комплектации изделий. Фасонные части дымохода представлены тройниками, обеспечивающими герметичное соединение с вертикальными участками, ответвлениями, необходимыми для изменения направления трубопровода и имеющими угол поворота 45 и 90 градусов, а также ревизии и узлы, обеспечивающие проход через кровлю и перекрытие.

Ревизии для дымоходов выполнены в виде утепленного тройника и снабжены дверкой. Элемент устанавливается на нижнюю часть дымохода и служит для обеспечения беспрепятственного доступа к внутренним поверхностям труб. Обязательная установка ревизий вызвана необходимостью регулярной проверки состояния системы, а также для проведения регламентных чисток. Модели, предназначенные для обустройства дымоходов дровяных печей и твердотопливных котлов, дополнительно оснащаются искрогасителями.

Все заводские изделия имеют маркировку на корпусе с указанием внешнего и внутреннего размера сечения трубы. Например, цифровое обозначение 150*250 указывает на то, что диаметр внутренней трубы составляет 150 мм, а наружной – 250. Сэндвич-трубы для дымохода выпускаются в самых разных размерах, что значительно облегчает их выбор и позволяет вам легко приобрести модель необходимых размеров. Размер сечения внутренних труб, подключаемых к печам или каминам, варьируется от 200 до 280 мм, при этом для отопительных котлов мощностью менее 40 кВт выпускаются тонкие модели диаметром от 130 до 200 мм.

Толщина металла, используемого для изготовления внутренних труб, 0,7 мм. Это продиктовано особенностями эксплуатации, при которой камера подвергается значительным температурным нагрузкам, нередко достигающим 850 градусов. Такая толщина обеспечивает надежную защиту металла от прогорания и увеличивает срок службы дымохода. Кроме того, для изготовления внутреннего контура используется высоколегированная сталь марки AISI-321, в состав которой входит молибден. Такой сплав отличается максимальной стойкостью к воздействию кислот, высокой термостойкостью и способностью служить до 100 лет. Однако стоимость таких изделий довольно высока.

Более бюджетный вариант – модель из стали марки AISI-430. Материал способен выдерживать кратковременные температурные скачки до 900 градусов и рассчитан на 10-15 лет эксплуатации. Толщина наружных стенок трубы обычно составляет 0,5 мм. Если на изделии нет маркировки, проверить наличие добавок в стали можно самостоятельно.

Требуется крепление к трубному магниту. Сталь, содержащая легирующие добавки, не будет реагировать на магнит. Такой товар достаточно качественный и его смело можно покупать. Швы внутренней и наружной труб могут иметь различное исполнение. Так, для изготовления внутреннего контура используется лазерная сварка, тогда как для наружной трубы вполне достаточно шва, полученного методом прокатки.

Особенности

Большое количество положительных отзывов о применении сэндвич-труб обусловлено рядом неоспоримых преимуществ этих конструкций.

Пожарная безопасность при эксплуатации котельного оборудования возможна благодаря наличию изоляционного слоя, не позволяющего нагреваться внешней трубе.
Быстрый и простой монтаж объясняется тем, что при обустройстве обычных дымоходных труб часто возникает необходимость оборачивать их теплоизоляционным материалом, который, в свою очередь, сам нуждается в дополнительном укрытии. При монтаже сэндвичей эта необходимость отпадает: трубы уже имеют теплоизоляционный слой и не нуждаются в дополнительных материалах.

Отсутствие необходимости устройства капитальных фундаментов под металлические модели. Стальные сэндвич-трубы отлично поддерживаются скобами и не нуждаются в дополнительных крепежных приспособлениях.
Благодаря наличию фитингов трубопроводу можно придать любую конфигурацию. Это особенно удобно в панельных домах и с нестандартными планировками, предполагающими дополнительные архитектурные формы в виде колонн и выступов.

Значительное снижение тепловых потерь и уменьшение образования конденсата делают эксплуатацию котельного оборудования простой и эффективной.
Конструктивные особенности сэндвич-труб избавляют помещение от неприятного гула, возникающего при воздействии тяги. Это позволяет оборудовать каминные залы сэндвич-дымоходами без риска нарушить покой присутствующих.

Благодаря ревизии, чистку дымохода можно сделать самостоятельно. Работы можно выполнять без частичной разборки или полного демонтажа трубопровода. Кроме того, гладкие стенки внутреннего контура не склонны к скоплению на них сажи и жировых отложений, что выгодно отличается, например, от гофрированных труб.
Эстетичный вид сэндвич-труб позволяет устанавливать их в любых помещениях без риска загромождения пространства или испорченного дизайна.

К недостаткам таких труб можно отнести вероятность снижения герметичности, что происходит в результате реакции материала на резкие перепады температуры. Минусом также является высокая стоимость керамических и некоторых стальных моделей. Кроме того, многие потребители недовольны коротким сроком службы недорогих металлических моделей, которые могут прослужить не более 15 лет.

Область применения

Применение сэндвич-труб включает все виды котельного оборудования, в том числе газовые котлы с открытой камерой сгорания и твердотопливные модели. Конструкцию часто используют в качестве дымоходов для дровяных печей, значительно снижая потери тепла и выгодно отличаясь от традиционных кирпичных труб. По этой же причине бутерброды часто устанавливают в банях и топят в печах, гаражах. Благодаря современному и эстетичному внешнему виду модели часто используют для обустройства дымоходов дымоходов. Изделия гармонично вписываются в интерьер кухонь и каминных залов, не вызывая диссонанса с помещением.

Монтаж

Сборка дымохода с использованием сэндвич-труб происходит по определенной схеме, которая включает в себя два вида соединения труб в одной конструкции. Первый получил условное название «по дыму» и используется для задания внешнего контура таким образом, чтобы исключить проникновение дыма в окружающее пространство. Внутренняя часть трубопровода монтируется «по конденсату», что, соответственно, исключает его проникновение в теплоизоляционный слой. Конструктивно принцип сборки «по конденсату» следующий: широкий конец внутреннего контура направлен вверх, благодаря чему дым будет идти снизу вверх, а капли конденсата свободно стекают вниз. При сборке внутренних модулей «дыма» капли воды будут задерживаться на стыках и просачиваться в теплоизолятор.

Если собирать внутреннюю систему «по дыму», то конденсат, образовавшийся из-за перепада температур, начнет стекать в сэндвич через щели, возникшие в результате неправильной сборки. слой, а с наступлением минусовых температур промерзнет и порвет внешнюю оболочку бутерброда. Поэтому, чтобы правильно выполнить монтаж дымохода, внутреннюю трубу нужно собрать «по конденсату».

При таком расположении труб образующаяся влага будет стекать через место соединения и, двигаясь вниз, в конденсатосборник. Такая же картина будет наблюдаться снаружи здания: дождевая вода будет течь по трубе, не имея возможности просочиться к теплоизолятору, оставив его сухим. При этом внешний контур сэндвича должен быть установлен «по дыму», то есть широкий конец трубы должен смотреть вниз.

Монтаж сэндвич-труб при обустройстве дымоходов не требует наличия определенных навыков. Если у вас есть необходимые инструменты и помощники, то такую работу можно выполнить своими руками.

Монтаж внутренних дымоходов следует начинать с подсоединения специальных переходников к дымоотводным отверстиям котлов или другого отопительного оборудования. Место его соединения с отопительными приборами следует хорошо смазать герметиком, способным выдерживать температуру до 1500 градусов. Первым элементом, подсоединяемым к выходу из нагревателя, должна быть обычная необогреваемая труба, к которой будет присоединяться сэндвич-соединение. осуществляться. Труба должна быть оборудована двумя клапанами, необходимыми для отвода газов. Слой утеплителя, который будет располагаться в конце сэндвич-конструкции, закрывается заглушкой или устанавливается специальный стартовый блок, в котором утеплитель надежно закрывается корпусом конструкции.

Запуск простой трубы и участка перед первым тройником рекомендуется до стыковки «покурить». В случае ее горизонтального положения рекомендуется выдерживать небольшой наклон, равный трем градусам. Такое расположение трубы продиктовано риском образования конденсата внутри котла отопления. Монтаж горизонтальной трубы следует производить одновременно с монтажом тройника или ревизионной муфты. После установки тройника его нижнюю часть следует закрыть заглушкой, предназначенной для последующего удаления нагара. Ревизия уже оборудована дверью, поэтому использования каких-либо дополнительных устройств не требует.

Следующим этапом монтажных работ должен быть переход трубопровода через стены помещения. Если стены здания построены из негорючих материалов, дымоход рекомендуется оборудовать дополнительным рукавом, который может подойти для металлической или асбестовой трубы большего диаметра. При этом полость между сэндвич-модулем и гильзой можно заполнить асбестовым шнуром или базальтовыми волокнами. Важным условием обустройства перехода сэндвич-модуля через стену является отсутствие на этом участке смежных секций. Если дом построен из дерева, то потребуется оборудование специального металлического проходного узла.

Для этого в стене вырезается проем квадратного сечения, в который устанавливается сэндвич-труба. Расстояние от трубы до деревянной поверхности должно быть не менее 20 см. После установки трубы этот зазор заполняется базальтовой ватой, а отверстие закрывается с лицевой стороны металлической пластиной или декоративной розеткой. Для облегчения монтажа можно приобрести заводской проходной блок, который уже оснащен теплоизоляционным слоем и полностью готов к установке.

После пересечения стены вертикальные швеллеры укладываются в направлении снизу вверх и фиксируются с помощью хомутов и стальных скоб. Для обеспечения лучшего сопряжения между соседними секциями используется термостойкий герметик. При установке крепежа нельзя допускать хомутов на стыке двух труб, а патрубки или зонтики нужно будет собрать в месте расположения ломтиков сэндвича.

Следующий этап монтажа сэндвич-труб – проходка кровли. Для этого в крыше делается отверстие определенного размера, которое нужно хорошо укрепить. Внутренняя сторона кровли укрепляется с помощью подкровельного металлического листа, а для большей герметичности стыка рекомендуется прикрепить к обвязке кровли регулируемый фартук. В продаже имеются готовые эластичные узлы (крысы), с помощью которых обеспечивается герметичное соединение примыкающих участков кровли с трубами дымохода. Однако если кровельным материалом является любой непрофнастил, например, профлист, то для обеспечения герметичного соединения будет достаточно листа оцинкованной стали.

После того, как отверстие образовано, установите переходник, а затем сверху, через отверстие, подведите трубу. При соединении двух модулей необходимо помнить, что запрещается соединение секций на участке пересечения трубопровода через плиты перекрытия или кровлю. Верхняя часть трубы, выходящая наружу, увенчана наконечником. Это предотвращает попадание в дымоход механического мусора и атмосферных осадков. Когда соединение сэндвич-труб завершено, переходят к изоляции зазора между трубопроводом и перекрытием, которое осуществляется с помощью любого огнестойкого материала. Затем место перехода штукатурится и красится.

При невозможности сделать отверстие в потолке прибегают к наружной прокладке трубопровода. Для этого на котел устанавливается пусковой штуцер и к нему крепится горизонтальная труба, не забывая о необходимом наклоне. При необходимости поворота трубопровода используйте колено с нужным углом поворота. Затем в стене делается техническое отверстие, через которое продевается труба дымохода. Для обустройства отверстия необходимо аккуратно разобрать участок стены, а затем укрепить его деревянными брусками или специальными элементами.

Затем нужно смонтировать кронштейн с полозьями, предназначенный для облегчения прохождения трубы, и установить в него переходник, с помощью которого нужно будет соединить трубы, подходящие с обеих сторон. Участок стены вокруг сэндвич-труб обшивают фанерными панелями, поверх которых закрепляют асбестовый лист и покрывают оцинкованным металлом. С внешней стороны здания зазор между трубой и стеной заполняют теплоизоляционным материалом, а под уходящим от стены участком при необходимости монтируют опорную консоль. Далее приступаем к подготовке монтажа вертикальной секции. Для этого к стене на расстоянии не более 2 метров крепятся кронштейны.

Так как они монтируются на вертикальные трубы, надеваются специальные хомуты. Это повышает общую устойчивость конструкции и делает соединение сэндвич-труб с кронштейнами не таким жестким. Благодаря такому креплению трубы могут свободно изменять свои параметры за счет линейного расширения, без нарушения целостности соединений. После завершения монтажа сэндвич-трубы измерьте ее высоту над уровнем крыши. В случае, если это значение больше полутора метров, рекомендуется установить дополнительные растяжки, поддерживающие конструкцию. Завершающим этапом монтажа будет установка наконечника.

В заключение следует отметить, что дымоходы, оборудованные сэндвич-панелями, бывают добавлены и внутренние. Первые предполагают кратчайший выход трубы за пределы помещения и расположение основной ее части на улице. Преимущества такого размещения заключаются в простоте обслуживания и отсутствии образования переходов через перекрытие и крышу. Кроме того, этот тип монтажа не предполагает, что трубопровод находится внутри дома. Однако при внутреннем расположении труб конструкция менее подвержена агрессивному влиянию внешних факторов, чего нельзя сказать о трубопроводе снаружи.

Таким образом, каждый из способов имеет свои сильные и слабые стороны, и какой из них будет выбран, обычно диктуется расположением котла, материалом, из которого выполнены стены, и личными предпочтениями хозяев.

Советы

Чтобы установка дымохода прошла успешно, а использование каменки было комфортным и безопасным, следует учесть несколько рекомендаций, данных опытными специалистами. Основным залогом успешной установки является наличие устойчивой тяги, для создания которой необходимо выполнить ряд условий.

Высота дымохода должна быть не менее 5 метров.
При монтаже дымохода на плоских крышах расстояние от конца трубы до поверхности крыши должно быть не менее полуметра, а в случае перекрытия крыши горючими материалами — не менее 1,2 м. а конек менее полутора метров, то трубу следует приподнять над уровнем крыши на 50 см. Если это расстояние соответствует 1,5-3 м, то высота трубы должна быть равна высоте конька. Если это расстояние превышает три метра, то верхняя точка трубы должна лежать на линии, проведенной от верхней точки конька к горизонту под углом 10 градусов.

Установка должна производиться вертикально. В отдельных случаях допускается делать наклонные участки с углом, не превышающим 45 градусов.
Длина горизонтальных участков на выходе из котла не должна превышать 1 м. Однако при высоте дымохода 5 м и более допускается увеличение до 2 м — при устройстве дымохода для печей и каминов, и до 3 м — для отопительных котлов.

Помимо обеспечения стабильной тяги, для безопасной и безаварийной работы отопительного оборудования необходимо также выполнение ряда условий.

Запрещается подключать дымоходы из нержавеющей стали к твердотопливным котлам или печам, работающим на угле.
Не размещайте легковоспламеняющиеся материалы или емкости с горючими жидкостями вблизи дымохода.

Применение сэндвич-труб с оцинкованным наружным контуром в жилых помещениях, а также в помещениях повышенной влажности не рекомендуется.
Герметики, применяемые для обработки швов, должны выдерживать температуру до 1000 градусов, а средства, которыми обрабатывается место присоединения пусковой трубы к котлу, до 1500 градусов.

При установке тройников желательно устраивать опорные площадки или опорные консоли. Это значительно снизит нагрузку на отводы и тройники, которую они испытывают из-за весового давления расположенных выше элементов дымохода.
Использование многослойных труб для сушки одежды или обуви запрещено.

При эксплуатации котельного или печного твердотопливного оборудования категорически запрещается использовать в качестве топлива предметы, содержащие лакокрасочное или эмалевое покрытие, а также строительный мусор и бытовые приборы.
При устройстве выхода сэндвич-трубы через перекрытие необходимо оборудовать прилегающий участок металлическим фартуком.

Ни в коем случае не допускается заужение дымохода. Диаметр внутреннего контура сэндвич-трубы должен быть равен или больше размера сечения выходного отверстия котла. Переходники используются для соединения небольшого выхода с большой внутренней цепью.
При креплении модульной конструкции скобами расстояние от трубы до поверхности стены должно быть не менее 25 см. Интервал между кронштейнами должен быть два метра в вертикальном положении и один метр в горизонтальном положении.
Если кровля покрыта горючими материалами, то для обеспечения пожарной безопасности необходимо установить дефлектор с искрогасителем. А если на крыше есть надстройка или есть факт примыкания крыши к соседнему зданию, то высота трубы должна перекрывать высоту этих конструкций.

При устройстве дымохода необходимо количество изгибов и поворотов свести к минимуму, а не делать их более трех. Тройники и отводы должны иметь угол поворота 45 и 90 градусов.
При расчете высоты дымовой трубы твердотопливных котлов необходимо учитывать расстояние от верхней точки среза трубы до середины колосника. В газовых, дизельных или пеллетных котлах измерение производится от горелки.
При выборе тройников, к которым соединяется горизонтальная секция, необходимо дополнительно приобрести конденсатоотводчик. Кроме того, следует внимательно осмотреть конец, к которому присоединяется сэндвич-труба. При отсутствии на нем раструба или наличии сужения приобретать такое изделие не стоит.

Дымоходы из сэндвич-труб становятся все более популярными. Высокий потребительский спрос обусловлен возможностью выполнить работы самостоятельно, без применения профессиональных навыков и дорогостоящего оборудования. Кроме того, модульные конструкции обеспечивают высокую безопасность эксплуатации котлов и значительно снижают потери тепла через трубу.
