Дымоход из железной трубы своими руками: Самодельный дымоход из стальной трубы своими руками — пошаговое видео и фото

Содержание

Как сделать дымоход из стальной трубы своими руками / Дымоходные трубы / Предназначение труб / Публикации / Санитарно-технические работы

Канули в лету времена, когда жилища отапливали «по-черному», без использования трубы для отвода продуктов сгорания. Сажа и гарь оседала на стенах, а угарный газ постоянно травил человеческий организм. Возникла необходимость отвода дыма из  помещения, вот тогда был придуман дымоотвод. Чаще всего его сооружали из кирпича, но дело это довольно затратное, к тому же такую конструкцию нужно было постоянно чистить. Потому со временем стали делать дымоход из стальной трубы своими руками.

Какие бывают дымоходы

Дымоходы в зависимости от материала, особенностей конструкции и монтажа могут быть таких видов:

  • наружные и внутренние;
  • модульные одноконтурные и двухконтурные;
  • кирпичные;
  • стальные;
  • асбестоцементные;
  • керамические или стеклокерамические.
Наружный дымоход из стальной трубы прост в монтаже и эффективен в работе

Выбор материала для дымохода зависит от того, для каких отопительных систем он будет служить: каминов, бань, печей или котлов. Изо всех рассмотренных видов самым популярным остается именно дымоход из стальной трубы. Кирпичные очень громоздки и непрактичны, трубы из керамики или стеклокерамики не всем по карману, а асбестоцементные используются в очень ограниченных случаях.

Преимущества стальных конструкций

Поскольку дымоход постоянно подвергается воздействиям высоких температур, погодных явлений, то материал для него должен быть качественным и прочным. Стальная труба для дымохода обладает абсолютной прочностью и не требует специального фундамента из-за небольшого веса. При этом монтировать ее несложно, всегда есть возможность использовать фигурные детали, чтобы обойти выступы и препятствия. Труба из стали устойчива к коррозии и другим химическим воздействиям, ее устанавливают внутри и снаружи помещений.

Идеальным считается сэндвич-дымоход, который состоит из трех оболочек:

  • внешняя – нержавеющая сталь толщиной 0,6 мм;
  • термостойкое базальтовое волокно;
  • внутренняя – нержавеющая сталь толщиной от 0,5 до 1 мм.
В комплект дымоходов из стальных труб входят соединительные модули, тройники, насадки, хомуты

Такие двуслойные стальные трубы идеально подходят для каминов и печей в деревянных домах, ведь температурная нагрузка ложится на слой теплоизоляции, поэтому контур не перегревается. К тому же на внутренних стенках дымохода не собирается конденсат, а это важно, особенно для отопительного оборудования с прямой вытяжкой.

В комплект дымохода из стальной трубы входят соединительные элементы: отводы, тройники, насадки, хомуты и патрубки. Используя эти модули, несложно соорудить дымоход в доме своими руками.

Выбор труб для дымохода

Общие правила

Перед тем как монтировать дымоход в доме своими руками, стоит обратить внимание на общие  правила:

  1. для газового оборудования труба должна монтироваться вертикально;
  2. начинают собирать трубу дымохода снизу вверх;
  3. труба от котла до самого дымохода должна быть короткой, без изгибов;
  4. нельзя прокладывать неизолированный дымоход через перекрытия;
  5. длина трубы должна быть не меньше 5 метров;
  6. для создания нормальной тяги учитывают соотношение между диаметром трубы и ее высотой;
  7. горизонтальные участки дымоходной трубы должны быть подальше от электропроводки и газовых труб, их длина – не более 1 метра;
  8. в целях безопасности нельзя к одному дымоходному каналу подключать несколько отопительных приборов.
Так выглядит сэндвич-дымоход, который гораздо практичнее однослойной стальной трубы

Расчет основных параметров

  • Диаметр и высота

Перед началом работ по установке самодельного дымохода из стальной трубы нужно определиться с двумя параметрами: диаметром и высотой трубы. Важно учитывать толщину стенок и геометрию сечения. Диаметр трубы напрямую зависит от объема топки и размера печи. Нужно помнить, что чем выше труба и меньше диаметр, тем стремительнее тяга, дымоход «захлебывается», нагревается, труба становится горячей, теплый воздух обогревает не помещение, а улицу. При большом диаметре и небольшой высоте трубы тяга слабеет, угарный газ идет в помещение. Оптимальный диаметр трубы – 100–200 мм, но многое  будет зависеть от вида отопительного прибора.

Что касается высоты дымохода, то она зависит от высоты самого здание и типа крыши. При плоской крыше труба дымохода возвышается на уровне 1 метра, а при неплоской – не меньше 0,5 метра. От конька здания дымоход располагают на расстоянии в 1,5 метра. Идеальная высота дымохода из стальной трубы – не менее 5 метров. Придерживаясь этих параметров и учитывая вид печи, установить дымоход своими руками будет несложно.

Высота внутреннего дымохода над уровнем крыши должна быть не меньше 0,5 метра
  • Форма дымохода

Идеальное решение — дымоход цилиндрической формы. Важно помнить: чем меньше выступов в дымоходе, тем лучше, потому что каждый изгиб или выступ – это еще один барьер на пути выведения продуктов сгорания. В таких местах постоянно скапливается гарь, сажа, потому чистить такую трубу придется чаще.

  • Толщина стенок

При постоянном воздействии высоких температур даже металл перегорает, а сталь портится под воздействием сажи. Поэтому важно, чтобы труба была не слишком тонкой, особенно в месте выхода трубы из печи. Оптимальная толщина стенки — 3-5 мм.

Монтаж самодельного дымохода из стальной трубы

Перед установкой стального дымохода его собирают, изнутри обрабатывают швы герметиком, который выдерживает температуру в 1000 градусов. Помните, стопроцентную герметичность даже очень хорошая сварка или вальцовка металла обеспечить не может, потому пройтись изнутри герметиком – это значит обеспечить эффективную работу дымохода на много лет.

Схема монтажа внутреннего и внешнего дымохода из стальных труб

Пошаговый монтаж стального дымохода

  1. Монтируем дымоход в направлении от котла или печи к крыше помещения.
  2. Каждое следующее звено модульной трубы последовательно вставляем в предыдущее.
  3. В целях пожарной безопасности трубы насаживаем друг на друга, глубина насаживания равна половине диаметра трубы. Такой способ соединения предотвращает попадание влаги внутрь.
  4. У основания дымохода делаем дверцу для чистки трубы.
  5. Стальной дымоход прокладываем вдоль внутренних перегородок или стен здания;
  6. Хомутами фиксируем стыки дымоходных труб, отводы, тройники.
  7. Через каждые полтора метра стальная труба фиксируется кронштейнами к строению.

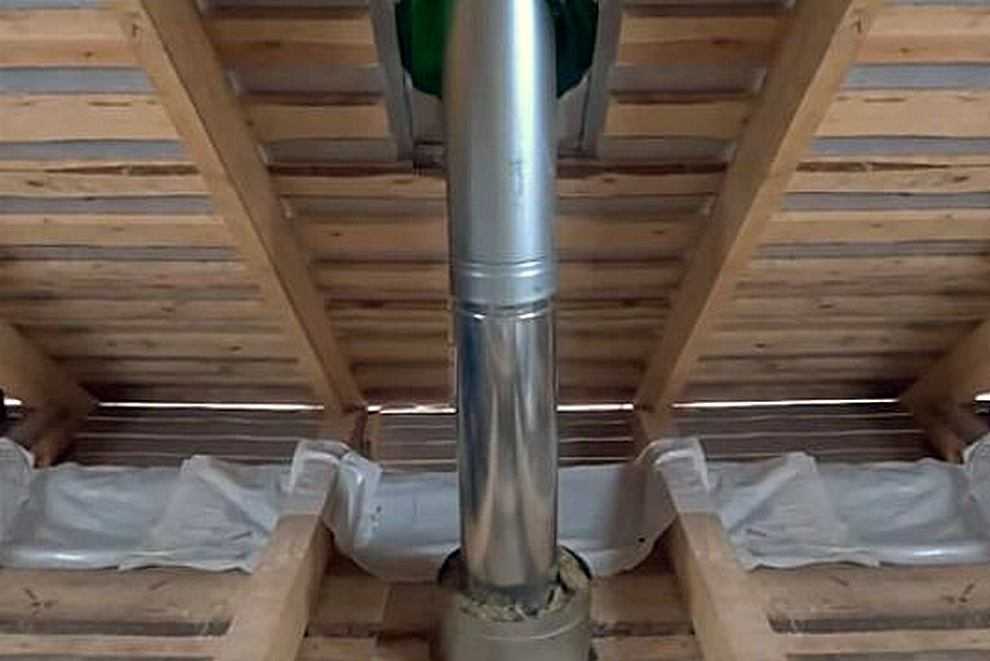

  8. В месте выхода дымоходной трубы из крыши, в сквозных отверстиях устанавливаем вкладыши из оцинкованной стали, которые уберегут перекрытия от перегрева.

Видео-бонус: порядок монтажа дымохода в частном доме

Ухаживать за стальным дымоходом просто: достаточно два раза в год чистить от сажи, наблюдать за стыками и швами, следить за тягой.

Дымоход из стальной трубы своими руками

Главная › Новости

Опубликовано: 01.09.2018

Работа—Дымохода.Твердотопливного котела.Энергомайзер—Обзор!.Их совмесная идеальная работа.

Если необходимо повысить теплоотдачу печки, то лучше всего сделать стальную трубу . Сталь является отличным теплопроводником, с помощью нее количество тепла, которое отдает печь, повышается. Для изготовления такой трубы не нужно особых умений и затрат.
