С возникновением первых печей, каминов, сделанных из кирпича, камня, других материалов, появились дымоходы. При этом, главным недостатком таких дымопроводов является толщина и прямоугольная форма канала. Такая конструкция существенно ухудшает процесс обтекание дымопровода газами, возникающими при сгорании топлива, что негативно сказывается на тяге.

Среди недостатков устройства из кирпича называют его медленное прогревание, вследствие чего возникает конденсат. Смесь сажи, воды проникает в структуру кирпича и негативно влияет на соединительные швы, таким образом, уменьшается прочность стенок дымохода, что вызывает его разрушение.

Со строительством домов с дымоходами, сделанными с использованием нержавеющей стали, стало намного проще строить печи и их эксплуатировать. Сегодня на нашем интернет – сайте можно приобрести все элементы дымохода и самостоятельно собрать их горизонтально или вертикально в одну конструкцию для утепления жилья, по длине соединив детали между собой.

Эта работа по силам каждому, при этом только настоящие профессионалы знают все требования к такой работе. Здесь Вы узнаете, как собрать дымоход из нержавейки, после чего все работы по монтажу секций труб из стали можно провести собственными руками.

Содержание

• 1 Методы сборки дымоходов из нержавейки
• 2 Пошаговая сборка дымоходов из нержавеющей стали
• 3 Почему сборку нержавеющих дымоходов выгоднее заказать у профессионалов

Методы сборки дымоходов из нержавейки

На практике успешно применяется 2 метода для установки дымоотводных элементов систем отопления:

• по дыму, в результате чего каждая следующая секция стальной конструкции крепится поверх предыдущей, что позволяет дыму выходить на улицу беспрепятственно, метод довольно эффективен при оборудовании печей с высокими температурами дымовых газов без примеси конденсатов;
• по конденсату, конструкция предусматривает возможность устанавливать каждую секцию внутрь предыдущей, что позволяет решить вопрос с выводом накопившегося конденсата в отстойник, метод эффективен для твердотопливных, газовых котлов.

В строительстве свое распространение получил последний метод установки. В таком случае дым может беспрепятственно выходит наружу, а конденсат, возникающий при горении, не представляет никакой угрозы. При этом, будет правильно регулярно и тщательно проводить чистку стены дымохода от накопления сажи.

Пошаговая сборка дымоходов из нержавеющей стали

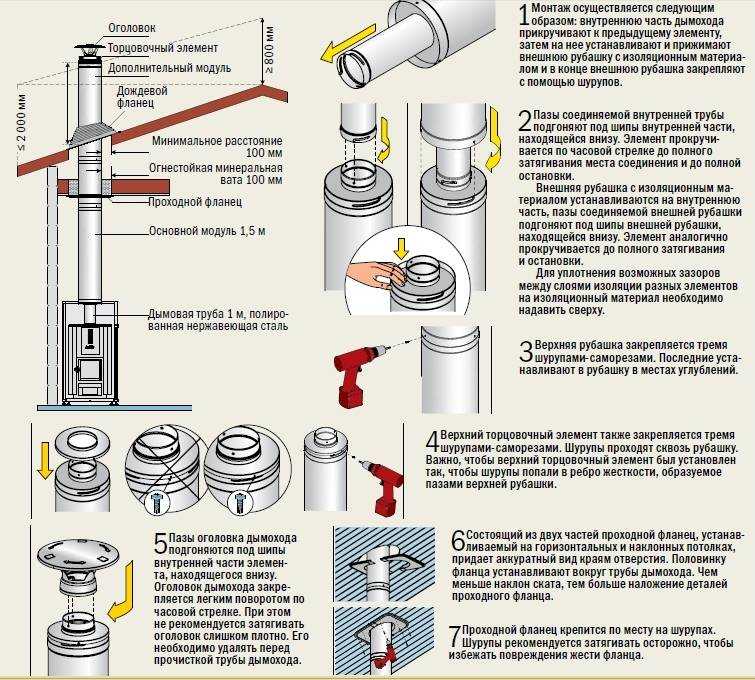

Чтобы узнать, как правильно собрать дымоходы из нержавейки самостоятельно, чтобы вредные вещества, дым не попадал в помещение, и была хорошая тяга, необходимо ознакомится с нашими рекомендациями. Процесс монтажа дымоходов рекомендовано начинать снизу вверх. Сразу после камина или печки проводится монтаж специальной секции, оборудованной задвижкой. Такая конструкция позволяет полностью перекрыть дымоход, чтобы создать тягу нужной силы. Потом размещается одиночная секция, состоящая из трубы, сендвич труба, сделанная в виде двухконтурного дымохода.

• к патрубку источника тепла крепится тройник, оборудованный конденсатосборником;
• в перекрытии чердака врезается квадратное, иногда круглое отверстие, в крыше необходимо сделать отверстие овальной или прямоугольной формы;
• проводится наращивание трубы до достижения необходимой высоты. При достижении нужного уровня перекрытия сверху на конструкцию крепится потолочно – проходное устройство, после чего оно заполняется утеплителем. Также тщательно изолируется дымоход, вставленный в вырезанный проем кровли;
• после выведения трубы конструкции на крышу сверху монтируется специальная «юбка», которая закрепляется на кровле. Вверху трубы оборудывают дефлектор, который служит для защиты от влаги и возможного засорения. В случае выполнения кровли из горючих материалов, необходимо установить искрогаситель.
• все стыки стягиваются хомутами, после чего обрабатываются герметиком. Для того, что конструкцию усилить, ее с помощью кронштейнов закрепляют к поверхности стен.

Одиночный вариант трубы дает довольно много тепла, при этом главное не допустить порчи покрытия на стене, потолке возле трубы, где может накапливаться горячий воздух. Чтобы не допустить возможного перегрева, предлагаем использовать сендвич трубу. Ее лучше всего применить при пересечении этажных перекрытий или крыши. Рекомендуем использовать проходную косую накладку или колено, которые крепятся на кровле.

Почему сборку нержавеющих дымоходов выгоднее заказать у профессионалов

Учитывая сложность работ, сборку конструкций из нержавейки лучше заказывать у проверенных специалистов. В процессе монтажа следует одеть на руки перчатки, ведь края трубы тонкие и довольно острые. При ревизии системы отопления или при неосторожном обращении с деталями, возможно повредить кожу на пальце или ладоне.

Для соединения комплектующих между собой рекомендуем применять специальный герметик для печей от проверенных производителей, выполненный в черном цвете. Вещество рассчитано на действие повышенных температур и легко переносит больше тысячи градусов по Цельсию. Такой герметик придаст надежность, прочность, жёсткость любому дымоходу.

Дымоходы, выполненные из нержавеющей стали обладают неоспоримыми преимуществами:

• они довольно прочные, легкие и практичные в работе;
• при их монтаже не требуется установки фундамента;
• материал довольно устойчив к процессу коррозии;
• нержавейка обладает эстетичным видом и довольно привлекательна;
• цены на конструкцию отличаются доступностью и лояльностью.

Если решили сделать дымоход совсем неразборным, нанесите вещество по краям внутренних частей конструкции. Если у Вас в планах все таки проводить разборку дымохода, вначале соедините трубы, после чего по краю стыков нанесите герметик. Для создания дополнительной надёжности стыки секций усиливают хомутами, которые с помощью винтов хорошо стягивают конструкцию в местах соединения.



Как правильно собрать и установить дымоход

Кирпичный дымоход или же его аналог дымоход из нержавейки – одна из важнейших деталей отопительной системы. От качества его сборки будет зависеть качество и безопасность работы всей вентиляционной системы. Если раньше для того, чтобы установить такую деталь, людям приходилось обращаться к профессионалам, собирающим печь, то сегодня оборудовать дымоходом дачу или же загородный дом можно без посторонней помощи. Чтобы вы могли легко и быстро справиться с этой задачей, давайте разберем, как правильно установить дымоход.



Методы сборки дымохода из нержавейки Существуют два основных подхода к сборке дымохода под газовый или твердотопливный котел либо дровяную печь: по конденсату и по дыму. Они имеют существенные отличия: Вид сборки По дыму По конденсату Когда используется При наличии в системе тройника Если в системе нет нужды устанавливать тройник Особенности сборки дымохода До тройника каждая часть надевается раструбом на предыдущую, а после тройника каждая часть устанавливается в раструб предыдущей Каждая последующая часть дымохода устанавливается в раструб предыдущей части.

Если вы испытываете сомнения в том, какой именно вид сборки стоит выбирать, необходимо обратиться к специалистам в этой отрасли за консультацией. Пошаговая сборка дымохода Разобраться, как правильно собрать дымоход, не сложно. Первое, что нужно сделать для этого – проверить комплектацию конструкции. В нее должны войти: внутренняя труба; наружная труба; негорючее волокно. Обратите внимание: все сэндвич детали имеют растянутую часть «раструб», также называемый плюсом, а также ровную – «минус».

Это важно учитывать при сборке. Убедившись в том, что все необходимые детали у вас есть, вы можете приступить к сборке. Для этого нужно: Снять защитные пленки с деталей. Если вы это не сделаете, конструкция не будет работать. Соединить между собой комплектующие дымохода по типу сборки. Проверить прочность соединений и герметичность дымохода. Если никаких проблем не выявлено, конструкция может быть подключена к другим элементам системы отопления. Как сложить кирпичный дымоход Итак, мы разобрались, как происходит монтаж конструкции из нержавейки. Теперь стоит рассмотреть, как правильно сложить дымоход из кирпича. С ним работают так: 1. Для начала надо разработать проект дымохода. Если чертежа у вас нет, а сами вы ранее никогда не работали с такими конструкциями, его нужно заказать у специалистов.

2. Дальше нужно залить бетонный армированный фундамент под дымоход, высота которого должна быть не менее 30 см. Конструкции нужно дать высохнуть. Должный период просыхания фундамента составляет 2-3 суток в зависимости от марки бетона.

3. После этого можно приступать к созданию кирпичной кладки. Как правильно построить дымоход в этой части? Кладку нужно сделать из 5-ти кирпичей, внутри обложить ее кирпичной плиткой или гладкой штукатуркой. На участках дымохода, где по чертежу кладка расширяется, необходимо укрепить ее металлическими прутьями. В качестве связующего вещества для такой кладки используют цементно-песочный раствор.

4. Готовый дымоход нужно закрепить анкерами об опорную стену. В местах, где труба проходит кровлю, ее необходимо обложить стекловолокном. Верхнюю часть дымохода, выступающую над крышей, в обязательном порядке нужно утеплить кровельной отделкой.

Если вы будете соблюдать все рекомендации по тому, как установить дымоход на даче или в загородном доме, вы обязательно получите прочную конструкцию, которая выдержит не одно десятилетие эксплуатации.

11 простых шагов по установке дымохода

Вы планируете приобрести дровяную печь? Помимо установки этого прибора, вам также потребуется установить трубу дымохода.

Хотя это кажется сложной задачей, вы можете выполнить этот проект самостоятельно. Все, что вам нужно сделать, это следовать этому руководству о том, как установить дымоход как профессионал.

Начнем!

Необходимые инструменты

• Дымоход
• Труба для дровяной печи
• Потолочная опорная коробка
• Пилорама
• Уровень
• Регулируемый отлив крыши
• Штормовой воротник
• Водосточная труба дымохода
• Аэрозольная краска
• Ножницы по металлу
• Силикон
• Отвертка
• Гаечный ключ 5/16

Как установить трубу дымохода (через крышу)

Шаг 1. Измерьте внутренний диаметр дымохода

Чтобы получить эту цифру, все, что вам нужно сделать, это проверить воротник дымохода на вашей печи. Очень важно, чтобы вы выбрали правильный размер. Если вы выберете меньший, вы столкнетесь с плохой тягой и большим количеством креозота.

Помните: креозот является вероятным канцерогеном. Исследования показывают, что это может вызвать рак кожи. Фактически, простое воздействие этого может привести к сыпи, покраснению, жжению, раздражению и зуду, и это лишь некоторые из них.

Шаг 2. Спланируйте расположение дымохода

В идеале дымоход должен быть установлен внутри вашего дома. Если вы поместите его рядом с внешним видом, будет меньше сквозняков, но больше образования креозота.

Кроме того, лучше всего использовать прямую установку. Но если это невозможно и ваша труба должна избегать препятствий, у вас нет другого выбора, кроме как разместить смещения.

Совет от профессионалов:  Если вы живете в США, при установке дымохода вам придется соблюдать строгие местные строительные нормы и правила. Здесь допускается только два смещения на установку, а изгибы не должны превышать 30 градусов.

Шаг 3. Выберите правильный тип установки

Доступны две конфигурации: через крышу или через стену. Вам нужно будет определить, как вы хотите разместить дымоход, чтобы получить правильные материалы.

Например, если вы решите использовать сквозную конфигурацию, вам потребуется приобрести дополнительные элементы, такие как настенные ремни, тройник, тройник с крышкой и настенный коух.

Поэтому я буду говорить о более дешевом и простом способе установки дымохода – через крышу.

Шаг 4. Расчет необходимого количества длин труб

При расчете количества длин труб вам необходимо учитывать следующие указатели:

• Дымоход должен быть на 3 фута длиннее самой высокой точки (где он проходит через крышу).
• Дымоход должен быть не менее чем на 2 фута выше и на расстоянии 10 футов от линии крыши.
• Если вы хотите, чтобы дымоход поднимался на 5 футов над крышей, вам понадобится удлиненный кронштейн на крыше, чтобы сделать его устойчивым к непогоде (например, к снегу и ветру).

Эти измерения помогают регулировать тягу или движение газов в системе дымохода. Помните: на это влияет высота дымохода, температура газов и потоки наружного воздуха, и это лишь некоторые из них.

Если ваш дымоход не соответствует вышеуказанным требованиям, вам будет трудно поддерживать огонь. Хуже того, дым будет просто вываливаться из дровяной печи (а не из дымохода). . Таким образом, плотно прилегающие соединения могут быть перекрыты по мере необходимости.

Как правило, прямая изолированная дымоходная труба (на уровне моря) имеет длину от 10 до 15 футов над устройством. И если для вашего дымохода требуется тройник или колено, размер будет на 30-60% больше, чем обычно.

Также не забудьте измерить угол наклона крыши, так как это поможет вам определить правильный тип оклада.

Шаг 5. Найдите и отрежьте центральную точку трубы дымохода

Теперь, когда вы определили, где будет подниматься труба дымохода, пришло время определить центр этой области.

С помощью потолочной коробки обозначьте место, где вы будете делать разрез. Используйте Sawzall, чтобы прорезать эту область.

Установите потолочные балки с помощью двух шарниров опорной коробки.

Идите на чердак и вставьте коробку в отверстие. Прикрепите его к лагам.

Шаг 6. Определите площадь крыши, которую необходимо разрезать

После пробивки потолка настало время отметить площадь крыши. Для этого вам нужно просунуть уровень под секцию печной трубы.

Затем закрутите шурупом участок настила крыши, где будет выходить дымоход. Это поможет вам определить, где резать, когда вы находитесь на крыше.

Шаг 7. Отметьте и вырежьте область крыши

Поместите регулируемый отлив крыши на винт, который вы вставили в крышу. Вы можете использовать это как трафарет, чтобы отметить/распылить краску.

Снова, используя Sawzall, прорежьте отмеченную часть крыши.

Шаг 8. Установите регулируемую планку крыши

Отрежьте верхнюю половину гвоздей планки с помощью Sawzall. Используя ножницы по металлу, отрежьте черепицу на два дюйма от верхней половины.

Нанесите силикон на нижнюю часть планки. Затем вставьте его под верхнюю часть черепицы и прикрутите оклад к крыше. Не забудьте нанести силикон на головки винтов и верхнюю часть оклада.

Профессиональный совет: Вы также можете установить отлив с помощью традиционного герметика. Для этого вам нужно нанести полдюйма этого материала на основание и еще половину по его окружности. Просто не забудьте плотно прижать зачеканенную планку, чтобы она встала на место.

Шаг 9. Установка трубы дымохода

Найдите участок трубы с утопленной изоляцией (штыревой конец). универсальный переходник трубы на охватываемый конец.

После установки переходника можно осторожно опустить первую секцию трубы через оклад и опорную коробку.

Шаг 10. Прикрепите штормовой воротник и водосточную трубу дымохода

Перед тем, как спуститься с крыши, обязательно сначала установите штормовой воротник. Вы можете сделать это, поместив силиконовую бусину в месте соединения воротника и дымохода. Используйте торцевой ключ 5/16, чтобы прикрепить заглушку дымохода к трубе.

Помните: эти материалы должны быть установлены, поскольку они помогают предотвратить попадание воды, насекомых или мусора в систему дымохода.

Шаг 11. Установка одностенной трубы дымохода

При использовании телескопической трубы дымохода соедините охватывающий конец с охватываемым концом трубы. Убедитесь, что последняя часть направлена ​​вниз (в сторону печи). Таким образом, капли просто попадут обратно в печь, где они будут сжигаться позже.

Опять же, не забудьте использовать уровень, чтобы обеспечить прямую установку.

И последнее, но не менее важное: привинтите декоративную манжету к потолочной опорной коробке. Вставьте трубу в воротник, и все готово!

Часто задаваемые вопросы

Почему установка дымохода через крышу лучше, чем установка дымохода через стену?

Помимо необходимости в большем количестве материалов, сквозная конфигурация считается менее эффективной. Это уменьшает тягу, так как внешняя температура может легко охладить дымовые газы. Это приводит к конденсации и, в конечном итоге, к образованию креозота.

Какие существуют два типа вентиляции дымохода для дровяных печей?

В зависимости от того, чего вы хотите достичь, у вас есть два варианта:

• Дымоход с воздушным охлаждением. Как следует из названия, этот «большой» светильник помогает охладить дом. Это потому, что он позволяет воздуху извне поступать в систему.
• Изолированный дымоход. Этот продукт изолирован стекловолокном, керамическим покрытием или минеральной стенкой. Это может помочь поддерживать безопасную температуру в вашем доме, особенно если вы планируете установить дровяную печь.

Дымоход с одинарной и двойной стенкой: в чем разница?

При монтаже дымохода вы встретитесь с двумя вариантами: использование одностенного или двустенного дымохода.

Обе модели окрашены в черный цвет, так как этот цвет лучше всего выдерживает высокие температуры. Что касается толщины, обе модели бывают 22 и 24 калибра.

Одностенные дымоходы, однако, должны располагаться на расстоянии не менее 18 дюймов от стены из горючего материала. Если он не защищен или на нем не установлен теплозащитный экран, вы можете уменьшить расстояние до приемлемых 9дюймы.

С другой стороны, дымоходы с двойными стенками или проходными трубами имеют внутреннюю стенку из нержавеющей стали. Поскольку этот слой служит изоляцией, трубу с двойными стенками необходимо разместить всего в 6 дюймах от горючих материалов.

Заключение

Для установки дымохода необходимо:

1. Измерить внутренний диаметр дымохода
2. План расположения трубы
3. Выберите правильную установку
4. Расчет количества длин труб
5. Найдите и вырежьте область на потолке
6. Определить площадь крыши для разреза
7. Разметить и вырезать указанную область
8. Установить регулируемый оклад
9. Установка трубы дымохода
10. Установите штормовой воротник и водосточную трубу
11. Установить дымоход

Теперь я знаю, что шагов много, но они вполне выполнимы! И, если у вас есть какие-либо вопросы, я буду более чем счастлив ответить на них ниже!
