Монтаж дымохода для твердотопливного котла: установка, расчет
Отопительная система состоит из множества важных элементов. Конечно же, на первом месте находится котел. Сегодня наибольшим спросом и хорошими показателями в работе отличаются твердотопливные котлы. Однако для их эффективности и правильной эксплуатации необходимо подключить дымоход. Дымоходов представлено несколько вариантов и очень важно установить его с учетом всех рекомендаций от производителя котла, а также правил пожарной безопасности. Какие есть особенности монтажа дымоходной трубы, исходя из ее вида и материала?
Что такое дымоход для твердотопливного котла
Как устроен дымоход и какие функции на него возложены? Что будет, если монтаж дымохода выполнен неправильно? Внимательно ознакомьтесь с характеристиками дымовой трубы и ее назначением.
Назначение
Назначение дымохода заключается в выведении в атмосферу продуктов сгорания топлива и защите жильцов дома от попадания угарного газа в помещение.
Дымоход для твердотопливных котлов представляет собой трубу, которая путем подключения к отопительному оборудованию выводит вредные химические вещества на улицу – дым, сажу, копоть, угарный газ. Кроме того, соединение дымоходной трубы с котлом позволяет с обратного конца трубы поступать внутрь воздуху и создавать тягу. Тяга задает скорость выхода вредных газов, а также позволяет работать котлу с большей эффективностью.
Устройство дымохода
Как устроен дымоход? Дымоход производится из разных материалов – керамика, кирпич, металл, асбоцемент, стекло. Также дымоходы для твердотопливных котлов отличаются типом конструкции – формой, высотой и диаметром. В зависимости от выбранного материала и типа конструкции могут изменяться эксплуатационные особенности дымохода. Наиболее прочными и функциональными считаются керамические каналы и сэндвич-трубы из нержавеющей стали с утеплителем. Они стойкие к высоким температурам, препятствуют образованию конденсата и могут прослужить несколько десятков лет.
Теперь более подробно об устройстве самого дымохода. Из каких частей он состоит?
- шейка;
- оголовье;
- стояк;
- колпак;
- задвижка;
- вкладыш;
- отверстие для ревизии;
- сборник для конденсата.
Устройство дымохода твердотопливного котла.
Перечисленные составляющие дымоходной трубы могут меняться в зависимости от типа конструкции и материала. Выше приведена схема кирпичного дымохода. Металлические дополнительно оснащены утеплителем и предполагают быструю сборку из одинаковых готовых частей.
Установка дымоходной трубы является одним из важных этапов при проектировании отопительной системы. К ее выбору выставляется большое количество требований, не только по СНиПу, но и от производителя отопительного оборудования с целью правильной и эффективной работы. Если не соблюдать установленные правила при монтаже дымовой трубы, то подобное халатное отношение приведет не только к снижению КПД котла, но и к таким серьезным последствиям, как пожар или попадание угарного газа в дом.
Поэтому не стоит проводить эксперименты или экономить на хорошем дымоходе и его конструкции. Соблюдайте все прописанные инструкции и детально ознакомьтесь с технической документацией твердотопливного котла.
Особенности монтажных работ
Монтаж твердотопливных котлов должен производиться по четко установленным правилам. Если вы внимательно ознакомитесь со всеми требованиями, то установка не составит для вас труда. Главное – это соблюсти все правила пожарной безопасности.
Для кирпичного дымохода
Начнем с того, что кирпичный дымоход в отличие от других видов не устанавливается, а выкладывается. Он включает в себя большое количество составных элементов, которые мы рассмотрели при описании устройства дымохода. Итак, согласно правилам установки нужно выполнить следующие действия:
- Дымоотводный канал от котла сводится к насадной трубе.
- Обязательно нужно установить задвижку, с помощью которой можно регулировать уровень тяги в дымоходе.
- После задвижки выкладывается перевязка, согласно нормам она не должна доходить до потолка на 5 рядов из кирпича, а сверху кладется распушка.
Распушка – это специальная защита от возгорания дымохода. - Теперь переходите к выкладыванию стояка.
- После нужно расширить дымоход на половину кирпича. Расширение продолжается около 8 кирпичей. Такой переход называется выдрой. Выдра – это защитная постройка в кирпичном дымоходе, которая предотвращает попадание воды на чердак через отверстие трубы.
- Выдру в конце требуется отделать цементом, устранить все щели.
- Завершающим этапом является выкладка шейки дымохода твердотопливного котла. Она имеет высоту около 6 рядов в толщину кирпича. Сверху закрывают ее колпаком, чтобы при осадках вода не попадала внутрь дымохода.
Распушка – это специальная защита от возгорания дымохода.Перед выкладыванием дымохода для твердотопливного котла из кирпича заранее позаботьтесь об укреплении фундамента ввиду тяжелой конструкции трубы.
Для металлической трубы
Металлические трубы для твердотопливных котлов считаются самыми подходящими.

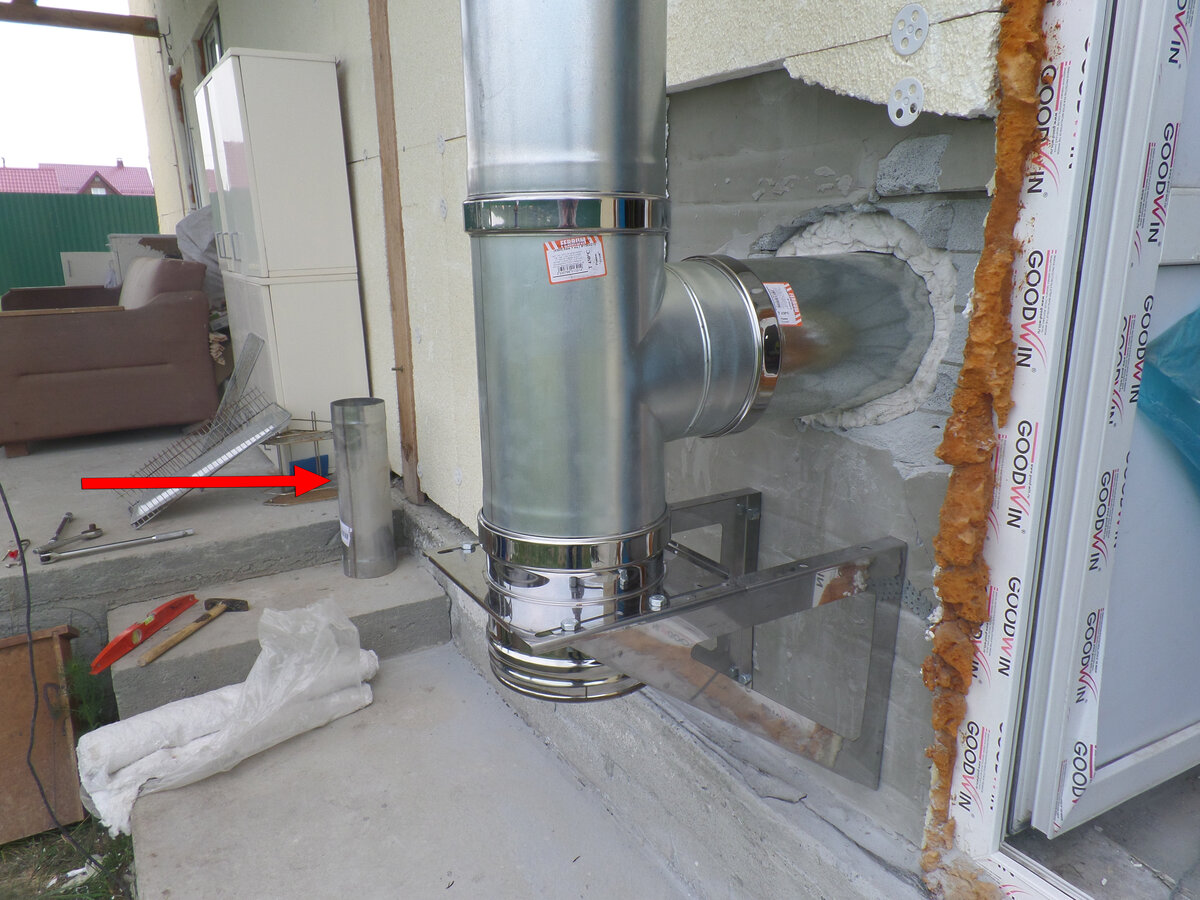

Во-первых, они отличаются доступной ценой, а во-вторых, не уступают по качеству, надежности и по легкости в установке. Чаще всего их устанавливают на улице. Если вы еще не определились с типом конструкции дымохода, то лучше всего отдавать предпочтение сэндвич-трубам. Они отличаются простым способом монтажа, с которым справится любой владелец котла, потому что дымоход состоит из готовых одинаковых металлических частей длиною в 1-2 метра, которые вставляются друг в друга по принципу конструктора.
Преимуществом нержавеющей металлической трубы является также несложность системы, и при необходимости вы сможете заменить любой элемент. У сэндвич-конструкций внутри вставлен теплоизоляционный материал, который снижает образование конденсата и защищает от агрессивного воздействия температур. Поэтому при установке аккуратно вставляйте друг в друга части трубы, чтобы не повредить внутреннюю изоляцию. Когда дымоход будет собран, все стыки нужно обработать герметиком и обязательно проверить тягу после подключения к котлу.
И не забудьте установить вверху колпак для предотвращения попадания воды внутрь при выпадении осадок.
Для керамики или стекла
Сначала разберемся с монтажом керамических дымоходов. Они имеют сложную конструкцию из трех слоев: первый – внутренний, второй – средний, термоизоляция, третий – внешний, стойкий огнеупорный материал. Несмотря на несколько слоев, они все цельные, поэтому собрать трубу очень просто, руководствуясь инструкцией. Вы просто подгоняете части друг под друга и подключаете к котлу. В конце обязательно колпак и проверка тяги.
Что касается дымоходов из стекла, то для твердотопливных котлов они практически не применяются. Несмотря на их хорошие эксплуатационные характеристики – прочность, качество и функциональность, ввиду высокой стоимости спрос на них отсутствует на отечественном рынке. Кроме того, их монтаж достаточно сложный и подразумевает привлечение только специалистов. Самостоятельно проделать монтаж не удастся. С огнеупорным стеклом при установке нужно быть очень осторожным и знать все особенности данного материала.
Чаще всего такие дымоотводы устанавливаются для работы камина, а также если того требует стилистика интерьера.
Для дымохода из асбоцемента
Дымоход для твердотопливного котла из асбоцемента не совсем предпочтителен, так как обладает не слишком высокими характеристиками термоустойчивости. Но если под ваши бытовые условия он подходит, тогда монтировать трубу можно как снаружи, так и внутри. Если вы решили провести дымоход на улице, тогда асбоцементную конструкцию обязательно нужно надежно закрепить при помощи растяжек. Можно использовать дополнительные способы крепления, так как асбест при сильном накаливании теряет свою прочность, а погодные условия и сильный порывистый ветер могут только ухудшить ситуацию и привести к потере целостности стенок. Не забудьте выполнить герметизацию, чтобы предотвратить протечки.
Монтаж дымохода из асбеста.
Если установка трубы будет подразумевать отдельно стоящий дымоход, тогда крепление к стене производится при помощи хомутов. Они должны быть высокой прочности и размещаться через каждые полметра.
Для крепления на крыше используется специальное основание (надкровельное). Если асбестовая труба будет размещаться внутри кирпичного канала, то фиксация выполняется распорной арматурой. В конце требуется установить плиту, которая будет закрывать канал и защищать от проникновения осадков. В случае многоканального дымохода для твердотопливного котла расстояние между трубами должно быть не менее 10 см.
Общие правила и нормы монтажа
Помимо общих приведенных рекомендаций по установке дымовой трубы и подключению ее к котлу в зависимости от выбранного материала следует ознакомиться с нюансами монтажа, которые позволят исключить наиболее распространенные ошибки.
- Дымоходный канал должен устанавливаться вертикально, и желательно, если он будет прямым, без изгибов, наклонов, углов, которые снижают силу тяги и могут поменять ее направление. Все это скажется напрямую на работе твердотопливного котла и безопасности жильцов.
- Диаметр дымохода должен быть таким же, как и диаметр патрубка. Если будут отклонения, то пропускная способность выходящих газов будет меньше.
- В зависимости от конструкции котла и дымоходной трубы участок от вертикальной шахты до подключения к оборудованию не должен превышать 45 градусов. Он может быть 15º, 30º или 45º. В большинстве случаев подходит именно прямой угол.
- Длина выходной части трубы должна равняться минимум двум диаметрам.
- Если дымоход отличается по форме от вертикальной шахты, то единственно верным решением будет сопоставить их между собой по диаметру в месте проходного сечения.
Если будут отклонения, то пропускная способность выходящих газов будет меньше.Если вы раньше не сталкивалась с подобной задачей, то лучше всего доверить установку дымоотводной трубы профессионалам. Так как даже незначительные погрешности могут привести к серьезным последствиям.
Самостоятельный монтаж дымохода, независимо от того, где он размещается, требует особых знаний, опыта и предварительного изучения всех технических норм. Выше мы описали главные рекомендации инженеров, однако в процессе установки могут возникать дополнительные вопросы и сложности, так как нельзя описать все ситуации, с которыми вы можете столкнуться на практике.
Они зависят от сложности конструкции, места расположения, способа монтажа и прочих факторов.
Самостоятельная чистка дымохода твердотопливного котла
Что произойдет, если мы не будем чистить дымоход? Это приведет к отложению сажи в дымоходе, которая со временем может загореться и вызвать пожар в доме.
Регламент предусматривает чистку дымохода котла на твердом топливе минимум четыре раза в год. Лучше всего чистить дымоход четыре раза в отопительный сезон (а если котел используется круглогодично – очищайте дымоход и летом). Если просто посмотреть в дымоходную трубу с крыши и она покажется чистой, то это говорит только о том, что отложений сажи нет в конце дымохода. Не забывайте, что сажа сначала оседает на дне, и этого невозможно заметить, смотря в дымоход с крыши.
В первый раз необходимо прочистить дымоход осенью до начала отопительного сезона, а в последний раз весной, после окончания сезона. Для чистки дымохода лучше всего выбрать ветренный и не очень морозный день, когда нет снега.
Как самому почистить дымоход
Для этого нам будут нужны соответствующие инструменты, в первую очередь специальные щетки для чистки дымовых каналов. Приобретайте такую, которая будет иметь размах щетины чуть больше сечения дымохода. Домашние тряпки и бытовые щетки не подойдут для этой цели.
Для дымохода с сечением прямоугольной формы, щетка тоже должна быть прямоугольной. Если не нашли подходящей, то всегда можно купить круглую щетку большего диаметра и ножницами подрезать до необходимого размера. Не стоит экономить на инструменте, потому что он сможет прослужить вам не один год.
Также будет необходим груз обтекаемой формы, чтобы не цеплялся во время работы за кирпичную кладку и другие выступы. Массы груза в несколько килограмм будет достаточно.
Кроме того необходимо запастись:
- ведро для сбора сажи;
- рабочая одежда с перчатками;
- маска от пыли;
- фонарик и зеркало;
- ремни безопасности (при работе на покатых кровлях).
Подготовка к работе
Чистку дымохода начинаем с подготовки внутренних помещений. Лучше всего вынести все, что может испачкаться, мебель накрыть пленкой. Отсоединяем трубу, соединяющую дымоход с печью и плотно закрываем полученный открытый вход в дымоход.
Теперь мы можем отправиться на крышу. Сначала стоит посветить фонариком вглубь дымохода, чтобы проверить, ничего ли не блокирует поток газов у выхода – птицы или шершни могли построить в нашем дымоходе гнездо.
Чистим трубу
Если все в порядке, опускаем щетку с грузом в трубу и чистим несколько раз дымоход по всей длине. Затем идем вниз к входному отверстию дымохода, и аккуратно выбираем упавшую сажу. Будьте осторожны, когда будете открывать дымоход, чтобы большой объем сажи не высыпался наружу, также, когда будете собирать упавшую сажу лопаткой, сверху может внезапно упасть очередная отставшая партия сажи.
После очистки входного отверстия, снова плотно закрываем нижнее отверстие дымохода и возвращаемся на крышу. Повторяем процедуру очистки щеткой, особое внимание теперь уделяем нижней части дымохода. Аналогично избавляемся от упавшей сажи через вход дымохода.
Проверяем работу
Чистка окончена и теперь с помощью зеркала можно проверить состояние дымохода: самое главное – мы должны увидеть отражение неба в зеркале через дымоход и убедиться, что дымоход ничем не заблокирован, также, по возможности, убеждаемся в чистоте стенок.
Подключаем котел
Если все хорошо, то можно подключить дымоход к котлу и приступать к уборке помещения.
Помните, что обычный бытовой пылесос для уборки сажи не годится, так как частицы сажи могут быть очень мелкими и свободно проходить сквозь фильтр в сторону двигателя пылесоса и испортить его.
Раз в год аналогичным образом необходимо прочищать и вентиляционные каналы.
Стоит ли вызывать трубочиста?
Не стоит забывать о том, что даже если вы самостоятельно очистите дымоход, один раз в год осуществлять контроль должен квалифицированный трубочист. В случае пожара из-за неисправности дымохода, если не предоставить доказательства очистных работ мастером по очистке и обслуживанию дымоходов, владелец не сможет получить страховую компенсацию.
Профессиональный трубочист следит за правильной конструкцией и дымохода и общим техническим состоянием всей системы отопления. Он может заметить даже малейшие признаки приближающихся проблем с дымоходом. Стоит проверить полномочия человека, который приходит к нам домой как трубочист. Настоящий специалист будет иметь удостоверение «Чистильщика дымовых и вентиляционных каналов» (хотя периодическая чистка дымохода может быть выполнена и подмастерьем трубочиста).
С уважением, Трубочист.
Работы по чистке дымохода никогда не будут излишними.
